GEBRUIKSAANWIJZING IAN 410820 Livarno Lux

Verpakking en apparaat op milieuvriendelijke wijze afvoeren! Waarschuwings- en veiligheidsinstructies in acht nemen! Milieuschade door foutieve verwijde- ring van de batterijen/accu‘s! LED LED De lichtbron van dit product is niet vervangbaar. De verpakking bestaat uit 100 % gerecycled papier.

Kleurweergave-index Deze lamp bezit beschermingsklasse

P20' en is uitsluitend bestemd voor g

bruik binnenshuis in privé-huishoudens. Lumen Lichttemperatuur in Kelvin

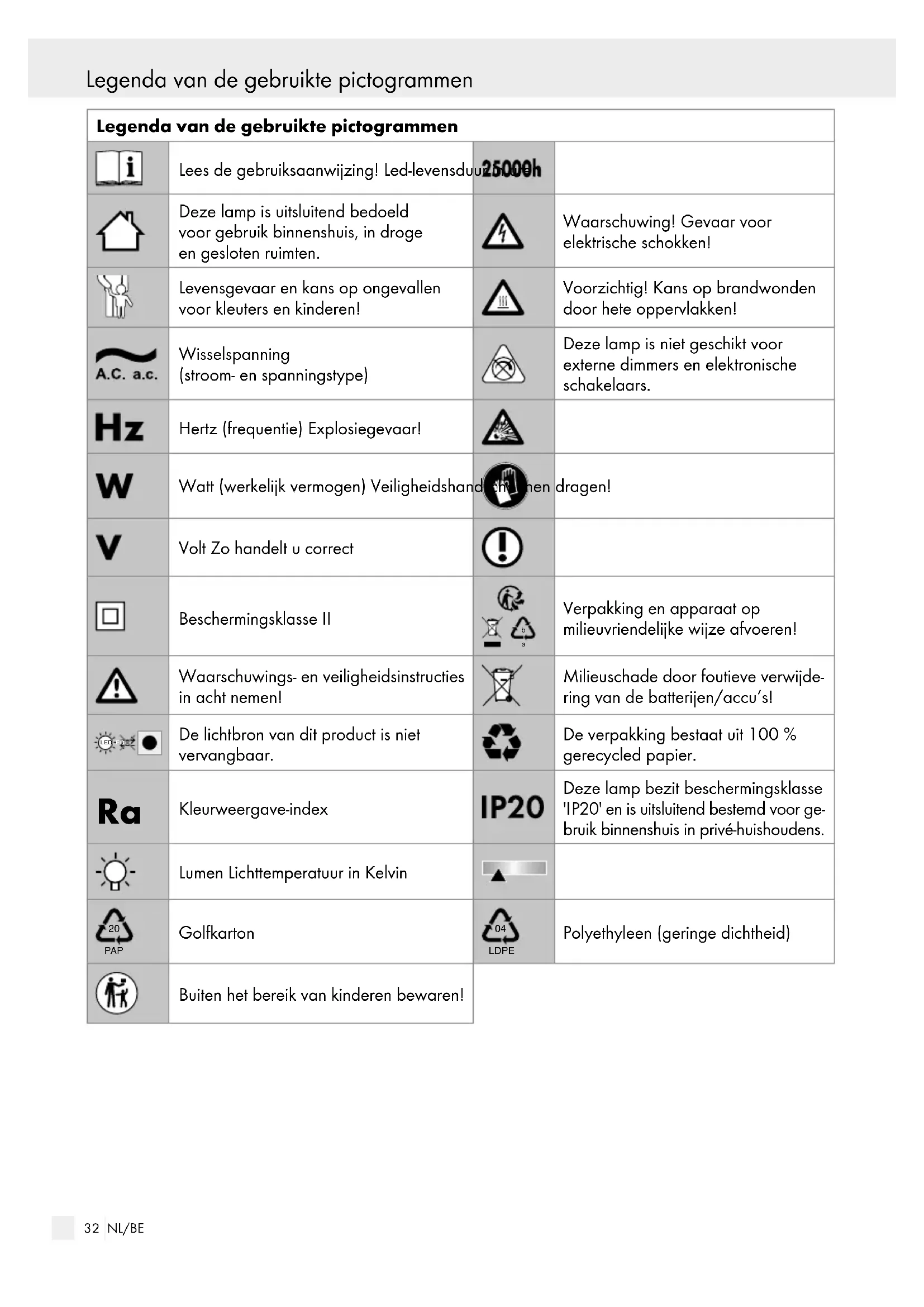

LDPE Polyethyleen (geringe dichtheid) Buiten het bereik van kinderen bewaren! Inleiding33 NL/BE Legenda van de gebruikte pictogrammen Inleiding LED-plafondlamp Inleiding Hartelijk gefeliciteerd met de koop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Lees deze gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en de bediening. Neem altijd de veiligheidsinstruc- ties in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onder- delen correct gemonteerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem evt. aan derden door. Correct gebruik Deze lamp is uitsluitend bedoeld voor ge- bruik binnenshuis, in droge en gesloten ruimten. Dit product is bestemd voor het gebruik in privé- huishoudens. Dit product is bestemd voor normaal gebruik. Omvang van de levering Controleer de levering altijd direct na het uitpakken

p volledigheid en de optimale staat van het product. 1 LED-plafondlamp (14163606L/14163605L/ 14163706L) 1 afstandsbediening 3 pluggen 3 schroeven 2 isolatiekousen 1 batterij CR2025 (lithium) 1 montage- en bedieningshandleiding Beschrijving van de onderdelen

Batterij (3 V CR2025) Technische gegevens Lamp: Modelnummer: 14163606L/14163605L/ 14163706L Bedrijfsspanning: 230–240 V∼, 50 Hz Nominaal vermogen: max. 22 W Beschermingsklasse: II/ Beschermingstype: IP20 Led-module: Verlichtingsmiddel: led-module Nominaal vermogen: 22 W Afstandsbediening: Batterij: 1 x 3 V CR2025 Dit product bevat een lichtbron met energie-efficiën- tieklasse ‘E’.34 NL/BE Veiligheid Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

EN KINDEREN! Laat kinderen nooit zonder toezicht achter met het verpakkingsmateriaal. Er bestaat verstikkings- gevaar door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Laat de lamp of het verpakkingsmateriaal niet achteloos liggen. Plastic folie/-zakken, kunststof delen etc. kunnen voor kinderen een gevaarlijk speelgoed vormen. Houd kinderen altijd uit de buurt van het product. Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met vermin- derde fysieke, sensorische of mentale vaardig- heden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het vei- lige gebruik van het apparaat en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zon- der toezicht worden uitgevoerd. Vermijd levensgevaar door elektrische schok Laat de elektronische installatie door een opge- leide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren. Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele bescha- digingen. Gebruik uw lamp nooit indien u een beschadiging constateert. Beschadigde stroomkabels zorgen voor levens- gevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere pro- blemen aan de lamp contact op met de klanten- service of met een elektricien. Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de zekering- kast uit (0-stand). Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde voedingsspanning van de lamp (zie ‚Technische gegevens‘). Vermijd dat de lamp in contact komen met water of andere vloeistoffen. Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken. De lamp niet op vochtige op geleidende onder- grond installeren! Vermijd brand- en letselgevaar Controleer de lamp direct na het uitpakken op beschadigingen. Neem in dit geval contact op met het klantenservice.

VOORZICHTIG! KANS OP

BRANDWONDEN DOOR HETE OPPERVLAKKEN! Zorg ervoor dat de lamp uitgeschakeld en afge- koeld is voordat u deze aanraakt om brand- wonden te vermijden. Lampen ontwikkelen rondom de lampenkap een behoorlijke hitte. De lichtbron van deze lamp kan niet worden vervangen; als de lichtbron het einde van zijn levensduur heeft bereikt, dient de complete lamp te worden vervangen. Deze lamp is niet geschikt voor externe dimmers en elektronische schakelaars. Niet direct in de lichtbron (verlichtingsbron, led etc.) kijken. Niet met optische instrumenten (bijv. vergroot- glas) in de lichtbron kijken. Veiligheid/Voorbereiding35 NL/BE Veiligheid Veiligheid/Voorbereiding Zo handelt u correct Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga altijd verstandig te werk. Monteer de lamp niet als u ongeconcentreerd bent of zich niet lekker voelt. Veiligheidsinstructies voor batterijen/accu‘s

BATTERIJEN BUITEN HET BER

EIK VAN KINDEREN BEWAREN! Het inslikken kan chemische brandwonden, per- foratie van zacht weefsel en de dood tot gevolg hebben. Ernstige brandwonden kunnen binnen 2 uur na het inslikken optreden. Direct een arts raadplegen. LEVENSGEVAAR! Houd batterijen/accu‘s buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!

nslikken kan leiden tot inwendige verbranding en, perforatie van zacht weefsel en tot de dood. Ern- stige inwendige verbrandingen kunnen binnen 2 uur na het inslikken optreden. EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen/accu‘s niet kort en/of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen. Gooi batterijen/accu‘s nooit in het vuur of water. Stel batterijen/accu‘s nooit bloot aan mechani- sche belastingen. Risico dat de batterijen/accu’s lekken Vermijd extreme omstandigheden en temperatu- ren die invloed op de batterijen/accu‘s zouden kunnen hebben bijv. radiatoren/direct zonlicht. Bij lekkende batterijen/accu‘s het contact van de chemicaliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg on- middellijk een arts! DRAAG VEILIGHEIDSHAND- SCHOENEN! Lekkende of beschadigde batterijen/accu‘s kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen. Als de batterijen/accu‘s lekken, dient u deze direct uit het product te halen om beschadigin- gen te vermijden. Gebruik alleen batterijen/accu‘s van hetzelfde type. Gebruik nooit nieuwe en oude batterijen/ accu‘s door elkaar! Verwijder de batterijen/accu‘s, als u het product gedurende een langere periode niet gebruikt. Risico op beschadiging van het product Gebruik uitsluitend het aangegeven type batterij/accu! Plaats de batterijen/accu‘s volgens de weerge- geven polariteit (+) en (-) op batterij/accu en op product. Reinig de contacten van de batterij/accu en in het batterijvak voor het plaatsen met een droge, pluisvrije doek of wattenstaafje! Verwijder verbruikte batterijen/accu‘s direct uit het product. Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om vrijblijvende infor- matie en waarden ter oriëntatie. De hoedanigheid van het materiaal is afhankelijk van de individuele omstandigheden ter plekke.36 NL/BE Voorbereiding/Voor de installatie/Ingebruikname - Potlood/markeergereedschap - 2-polige spanningzoeker - Schroevendraaier - Boormachine - Boor (ca. Ø 6 mm) - Zijkniptang - Ladder - Hamer Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigen- schappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel de aardlekschakelaar uit (0-stand). Controleer met een 2-polige spanningzoeker of de leiding spanningsloos is. Ingebruikname Lamp monteren Haal de grondplaat

af door hem tegen de klok in te draaien. Haal de beide schroefloze klemmen

los van de grondplaat

tegen het plafond en markeer de boorgaten met behulp van de in de grondplaat

bestemde gaten. Boor de gaten (Ø 6 mm, ca. 40 mm diep). Zorg ervoor dat de stroomkabel niet wordt bescha digd. Steek de pluggen

in de boorgaten. Gebruik hierbij, indien nodig, een hamer. Steek de stroomkabel (extern)

door de mid- delste opening van de grondplaat

(zie afb. A). Opmerking: let erop dat de stroomkabel niet te ver door de opening wordt geschoven, om- dat de grondplaat

anders niet meer op de lampenkap

past. Bevestig de grondplaat

met behulp van de schroeven aan het plafond (zie afb. A). Trek de isolatiekousen

. Let erop dat u de afzonderlijke draden van de stroomkabel (extern)

steeds correct aansluit: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N. Opmerking: deze lamp heeft beschermings- klasse , de aardedraad wordt niet aangesloten. Plaats vervolgens de schroefloze klemmen

op de hiervoor bestemde plekken in de grondplaat

(zie afb. B–D). Bevestig daarna de lampenkap

door deze met de klok mee op de grondplaat

te draaien (zie afb. E). Opmerking: de pijlen op de grondplaat

moeten tegenover elkaar leggen (zie afb. H). Plaats de zekering weer terug of schakel de installatie-automaat in de groepenkast weer in (I-stand). Batterij plaatsen/vervangen (afstandsbediening) (zie afb. G) Opmerking: trek voor de eerste ingebruikname de isolatiestrip

Als de reikwijdte van de afstandsbediening

af- neemt, moet de batterij

worden vervangen. Druk de ontgrendelingshendel naar binnen en trek het batterijvak

eruit. Verwijder eventueel de lege batterij

Plaats een nieuwe batterij

. Gebruik alleen batterijen

zoals beschre- ven bij ‘Technische gegevens’. Opmerking: let daarbij op de juiste polariteit. Deze wordt op de afstandsbediening

aan- gegeven. Schuif het batterijvak

Ingebruikname/Onderhoud en reiniging/Afvoer37 NL/BE Voorbereiding/Voor de installatie/Ingebruikname Ingebruikname/Onderhoud en reiniging/Afvoer Lichteffecten met behulp van de afstandsbediening aansturen Opmerking: de zender van de afstandsbedie- ning

bevindt zich aan de andere kant van het batterijvak

. Zorg ervoor dat er zich tussen de zender en ontvanger geen obstakels bevinden. ON/OFF = lamp IN/UIT schakelen Verlichtingsmiddel = warm-wit/neutraal-wit/ koud-wit Zon = warm-wit Sneeuwvlok = koud-wit Zon niet ingevuld = helderheid verlagen Zon ingevuld = helderheid verhogen 10 % = lichtsterkte 10 % 50 % = lichtsterkte 50 % 100% = lichtsterkte 100 % Maan = nachtlampje 30 min 30 min = timerfunctie (30 min.)

D1 = Geheugenplaats voor persoonlijke kleurpro- gramma’s Opmerking: om het kleurprogramma onder de knop D1 op te slaan, gaat u als volgt te werk: Stel de lamp in zoals gewenst. Houd de knop D1 ingedrukt. Opmerking: als het opslaan is voltooid, licht de lamp één keer op. Onderhoud en reiniging GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoor de ze- kering of schakel de aardlekschakelaar uit (0-stand). GEVAAR VOOR ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de verlichting nooit met water of andere vloeistoffen worden gereinigd of in zijn geheel in water worden gedompeld.

VOORZICHTIG! KANS OP BRAND-

WONDEN DOOR HETE OPPERVLAKKEN! Laat de lamp volledig afkoelen. Gebruik geen oplosmiddelen zoals benzine e.d. De lamp zal hierdoor beschadigd raken. Gebruik voor de reiniging uitsluitend een droge, pluisvrije doek. Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringenkast weer in (I-stand). Afvoer De verpakking bestaat uit milieuvriendelijke grond- stoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
