Tipo di prodotto	Plafoniera a LED
Marca	Livarno Lux
Modello	IAN 410820 / 14163606L, 14163605L, 14163706L
Uso previsto	Interno, locali asciutti e chiusi, uso domestico
Tensione di alimentazione	230-240 V~, 50 Hz
Potenza nominale	max. 22 W
Classe di protezione	II
Grado di protezione	IP20
Sorgente luminosa	Modulo LED non sostituibile, classe di efficienza energetica E
Temperatura di colore	Bianco caldo, bianco neutro, bianco freddo (regolabile tramite telecomando)
Durata LED	250 000 ore
Funzioni	Accensione/spegnimento, dimmer (10%, 50%, 100%), luce notturna, timer 30 min, memoria colore
Telecomando	Incluso, pila CR2025 (Litio) fornita
Contenuto della confezione	Plafoniera, telecomando, tasselli (3), viti (3), protezioni per cavi (2), pila CR2025, istruzioni
Montaggio	A soffitto, necessita di trapano e cacciavite, installazione elettrica affidata a un professionista
Manutenzione e pulizia	Panno asciutto non lanuginoso, scollegare l'alimentazione prima della pulizia, non usare acqua o solventi
Sicurezza	Non guardare direttamente il LED, rischio di ustioni, non utilizzare con dimmer esterno, tenere fuori dalla portata dei bambini
Ricambi e riparabilità	Sorgente luminosa non sostituibile, pila del telecomando sostituibile (CR2025), garanzia 36 mesi, assistenza gratuita
Dimensioni (circa)	Diametro ca. 30 cm, altezza ca. 8 cm (non specificato, stima)
Peso (circa)	Circa 0,8 kg (non specificato, stima)

Domande frequenti - IAN 410820 Livarno Lux

Posso installare la plafoniera da solo?

L'installazione elettrica deve essere eseguita da un elettricista o da una persona adeguatamente formata. Seguire le istruzioni di montaggio nel manuale. Prima di qualsiasi intervento, spegnere il interruttore magnetotermico e verificare l'assenza di tensione con un rilevatore di tensione.

Come regolo il colore e la luminosità?

Utilizzare il telecomando fornito. Premere il tasto Lampadina per passare da bianco caldo, neutro a freddo. Utilizzare i tasti Sole per aumentare o ridurre la luminosità, o i tasti 10%, 50%, 100% per livelli predefiniti. Il tasto Luna attiva la luce notturna.

Cosa fare se il telecomando non funziona più?

Verificare che la linguetta isolante sia stata rimossa dal vano pila. Se la portata diminuisce, sostituire la pila con una CR2025 nuova. Premere la leva di sblocco per aprire il vano, rispettare la polarità (+/-).

Posso usare questa lampada con un dimmer a muro?

No, questa lampada non è adatta a dimmer esterni né a interruttori elettronici. Utilizzare solo il telecomando fornito per regolare la luminosità.

Come pulire il lampadario?

Prima spegnere l'alimentazione al interruttore magnetotermico. Lasciare raffreddare la lampada. Utilizzare un panno asciutto e non lanuginoso. Non usare mai acqua, solventi o prodotti abrasivi. Non immergere la lampada in acqua.

Cosa fare se il LED si brucia?

La sorgente luminosa LED non è sostituibile. In caso di fine vita, l'intero lampadario deve essere sostituito. Contattare il servizio di assistenza se il difetto si verifica durante il periodo di garanzia di 36 mesi.

Come usare la funzione timer?

Premere il tasto 30 Min sul telecomando. La lampada si spegnerà automaticamente dopo 30 minuti. Per annullare, spegnere e riaccendere la lampada.

Posso salvare un'impostazione personalizzata?

Sì, è possibile memorizzare un programma di colore sul tasto D1. Impostare il colore e la luminosità desiderati, quindi tenere premuto D1. La lampada lampeggia una volta per confermare.

Come smaltire la lampada a fine vita?

Non gettarla nei rifiuti domestici. Portarla in un centro di raccolta o in un punto di smaltimento per apparecchi elettrici. Le pile usate vanno smaltite separatamente (appositi contenitori).

La lampada è compatibile con un impianto elettrico senza filo di terra?

Sì, questo lampadario è di classe di protezione II (doppio isolamento) e non necessita di conduttore di protezione. Collegare i fili L (nero/marrone) e N (blu) ai morsetti senza vite forniti.

MANUALE UTENTE IAN 410820 Livarno Lux

Istruzioni di montaggio, d'uso e di sicurezza

SI

STROPNALED-SVETILKA

Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

Legenda dei pittogrammi utilizzati....Pagina 82

Introduzione....Pagina 83

Uso conforme alla destinazione d'uso ...... Pagina 83

Contenuto della confezione....Pagina 83

Descrizione dei componenti.... Página 83

Specifiche tecniche ...... Pagina 83

Sicurezza....Pagina 84

Avvertenze di sicurezza....Pagina 84

Avvertenze di sicurezza per batterie/accumulatori ...... Pagina 85

Preparazione....Pagina 86

Attrezzi e materiali necessari ...... Pagina 86

Prima dell'installazione.... Pagina 86

Messa in funzione....Pagina 86

Montaggio della lampada....Pagina 86

Inserimento/Sostituzione delle batterie (telecomando).... Pagina 87

Regolazione degli effetti luminosi tramite il telecomando.... Pagina 87

Manutenzione e pulizia ...... Pagina 87

Smaltimento....Pagina 87

Garanzia e assistenza....Pagina 88

Garanzia ...... Pagina 88

Indirizzo del servizio di assistenza ...... Pagina 88

Dichiarazione di conformità....Pagina 88

Produttore ...... Pagina 89

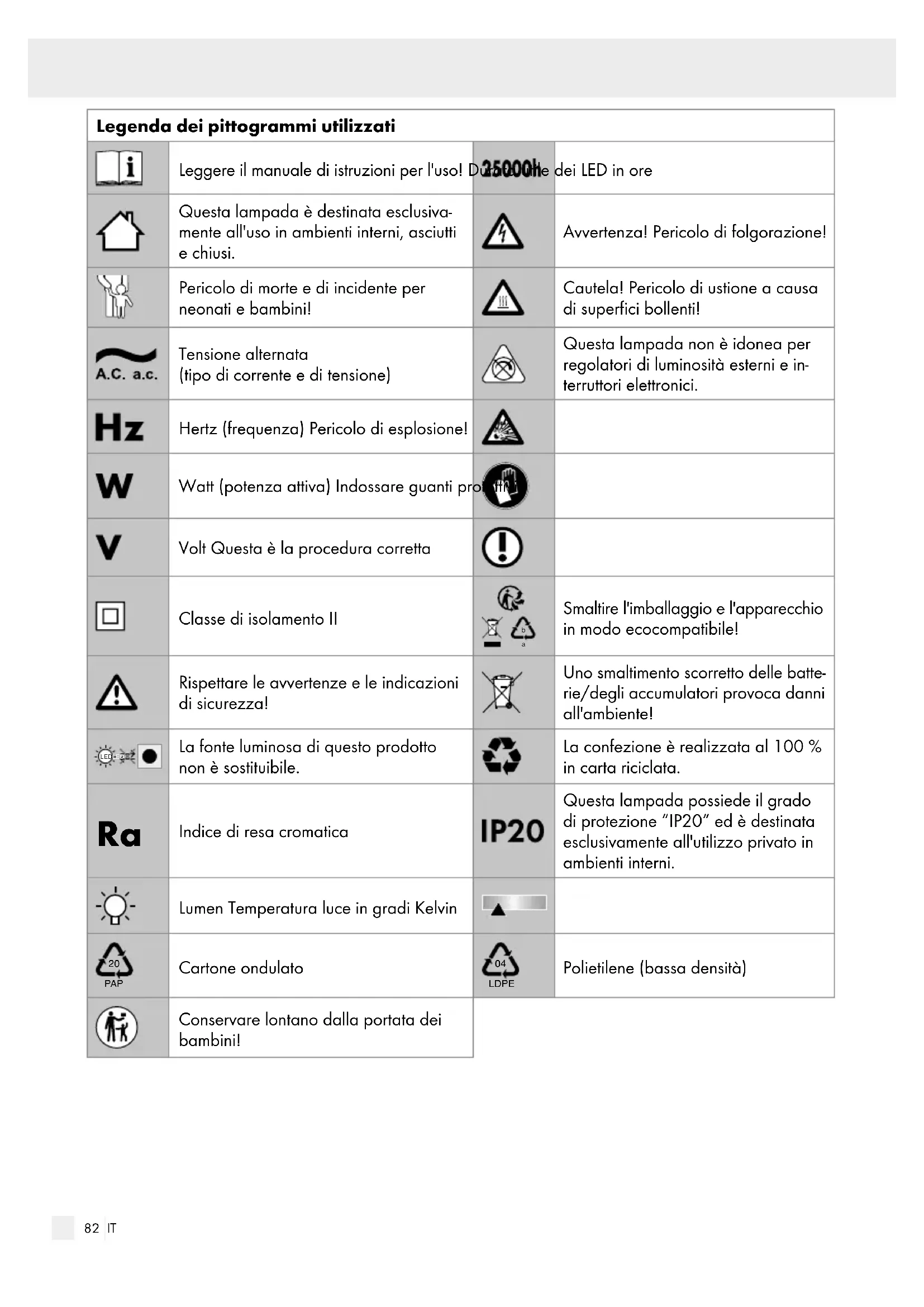

Legenda dei pittogrammi utilizzati
	Leggere il manuale di istruzioni per l'uso! Duomo che dei LED in ore
	Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.		Avvertenza! Pericolo di folgorazione!
	Pericolo di morte e di incidente per neonati e bambini!		Cautela! Pericolo di ustione a causa di superfici bollenti!
	Tensione alternata (tipo di corrente e di tensione)		Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.
	Hertz (frequenza) Pericolo di esplosione!
	Watt (potenza attiva) Indossare guanti pro
[DS4D]	Volt Questa è la procedura corretta
	Classe di isolamento II		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
	Rispettare le avvertenze e le indicazioni di sicurezza!		Uno smaltimento scorretto delle batterie/degli accumulatori provoca danni all'ambiente!
	La fonte luminosa di questo prodotto non è sostituibile.		La confezione è realizzata al 100 % in carta riciclata.
	Indice di resa cromatica		Questa lampada possiede il grado di protezione "IP20" ed è destinata esclusivamente all'utilizzo privato in ambienti interni.
	Lumen Temperatura luce in gradi Kelvin
	Cartone ondulato		Polietilene (bassa densità)
	Conservare lontano dalla portata dei bambini!

Lampada LED da soffitto

-Introduzione

Vi ringraziamo per l'acquisto del vostro nuovo apparecchio. Con il vostro acquisto avete scelto un prodotto di alta qualità.

Leggere interamente e attentamente queste istruzioni per l'uso. Aprire la pagina con le illustrazioni. Queste istruzioni sono parte integrante di questo prodotto e contengono importanti indicazioni per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avvertenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano installati correttamente. In caso di domande o dubbi circa l'utilizzo dell'apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle a terzi in caso di cessione del prodotto.

- Uso conforme alla destinazione d'uso

Questa lampada è destinata esclusivamente all'uso in ambienti interni, asciutti e chiusi.

Questo apparecchio è destinato esclusivamente all'utilizzo domestico privato. Questo prodotto è destinato a un utilizzo normale.

- Contenuto della confezione

Dopo aver aperto l'imballaggio, controllare subito che la fornitura sia completa e che l'apparecchio sia in perfette condizioni.

1 lampada LED da soffitto (14163606L/14163605L/14163706L)

1 telecomando

3 tasselli

3 viti

2 guaine di protezione

1 batteria CR2025 (litio)

1 manuale per il montaggio e l'uso

- Descrizione dei componenti

1 Base
2 Vite
3 Tassello
4 Guaina di protezione
5 Paralume
6 Morsetto senza viti
7 Gancio di sicurezza
8 Occhiello
9 Cavo di alimentazione di rete (esterno)
10 Telecomando
11 Vano portabatterie
12 Striscia di isolamento
13 Batteria (3 V CR2025)

- Specifiche tecniche

Lampada:

Modellonumero:14163606L/14163605L/14163706L

Tensione di esercizio: 230-240 V\~, 50 Hz

Potenza nominale: max. 22 W

Classe di isolamento: II/回

Tipo di protezione: IP20

Modulo LED:

Lampadina: modulo LED

Potenza nominale: 22 W

Telecomando:

Batteria: 1 x 3 V CR2025

Questo prodotto contiene una fonte luminosa della classe di efficienza energetica "E".

Sicurezza

Avvertenze di sicurezza

Il diritto di garanzia decade in caso di danni derivanti dal mancato rispetto delle indicazioni contenute in questo manuale di istruzioni per l'uso! Si declina ogni responsabilità per danni indiretti! Si declina qualsiasi responsabilità per lesioni personali o danni materiali causati da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza!

PERICOL

ATTENZIONE!

DI MORTE E INCIDENTE PER NEONATI E BAMBINI!

Non lasciare mai i bambini incustoditi con il materiale di imballaggio. Il materiale di imballaggio potrebbe provocarne il soffocamento. I bambini sottovalutano spesso i pericoli.

Non lasciare incustoditi la lampada o il materiale di imballaggio. Le pellicole/i sacchetti di plastica, i componenti in plastica, ecc. potrebbero diventare un gioco pericoloso per i bambini. Tenere sempre il prodotto lontano dalla portata dei bambini.
Questo apparecchio può essere utilizzato dai bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali limitate o da persone inesperte, solo se supervisionate o preventivamente istruite sull'utilizzo sicuro dell'apparecchio e solo dopo che abbiano compreso i pericoli ad esso correlati. I bambini non devono giocare con questo apparecchio. La pulizia e la manutenzione eseguibili dall'utente non possono essere effettuate da bambini senza la supervisione di un adulto.

Evitare situazioni che espon- gono al pericolo di morte per folgorazione

Per l'installazione elettrica rivolgersi a un elettricista qualificato o a una persona competente in materia.
Prima di ogni collegamento alla rete elettrica controllare la lampada e il cavo di alimentazione per assicurarsi che non siano danneggiati.

Non utilizzare mai la lampada se si notano segni di danneggiamento.

ATTENZIONE!

In presenza di cavi di alimentazione danneggiati sussiste il pericolo di morte per folgorazione. In caso di danneggiamenti, necessità di riparazione o altri problemi relativi alla lampada, rivolgersi al servizio di assistenza o a un elettricista qualificato.

Prima di eseguire il montaggio, rimuovere il fusibile oppure disattivare l'interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0).
- Prima del montaggio assicurarsi che la tensione di rete presente coincida con la tensione di esercizio necessaria alla lampada (vedi "Specifiche tecniche").
Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.
Non aprire mai nessuno dei componenti elettrici e non inserirvi alcun oggetto. Interventi di questo tipo provocano un pericolo di morte per folgorazione.
Non installare la lampada su una superficie umida o non isolata!

Evitare situazioni di pericolo che possono causare incendi o lesioni

Subito dopo l'apertura dell'imballaggio controllare che la lampada non sia danneggiata. In tal caso, contattare il servizio di assistenza per la sostituzione.

CAUTELA! PERICOLO DI

USTIONE A CAUSA DI SUPER- FICI BOLLENTI!

Per evitare ustioni, assicurarsi che la lampada sia spenta e raffreddata prima di toccarla. Le lampadine sviluppano un forte calore in corrispondenza della testa della lampada.

La fonte luminosa di questa lampada non è sostituibile e quando raggiunge il termine del proprio ciclo di servizio sarà necessario sostituire l'intera lampada.

Questa lampada non è idonea per

regolatori di luminosità esterni e interruttori elettronici.

Non rivolgere lo sguardo direttamente verso la fonte luminosa (lampadina, LED, ecc.).
Non guardare la fonte luminosa con strumenti ottici (ad es. una lente di ingrandimento).

Questa è la procedura corretta

■ Montare la lampada in modo tale che sia protetta da umidità e sporcizia.
Predisporre con cura il montaggio e impiegare tutto il tempo necessario. Disporre in modo ordinato e a portata di mano tutti i componenti ed eventuali attrezzi o materiali necessari.
Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fa e procedere sempre con prudenza. Non montare mai la lampada se non si è concentrati o non ci si sente bene.

Avvertenze di sicurezza per batterie/accumulatori

CONSERVARE LE BATTERIE

LONTANO DALLA PORTATA DEI BAMBINI!

L'ingerimento può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Eventuali ustioni gravi possono comparire entro 2 ore dall'ingerimento. Consultare immediatamente un medico.

■ PERICOLO DI MORTE!

Tenere le batterie/gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!

L'ingerimento può provocare ustioni, perforazione di tessuti molli e la morte. Eventuali ustioni gravi possono comparire anche nel corso delle 2 ore successive all'ingerimento.

PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili. Non cortocircuitare e/o aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie/gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie/sugli accumulatori.

Rischio di perdita di liquido dalle batterie/dagli accumulatori

- Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie/sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamento solare diretto.

Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuoriuscita del liquido dalle batterie/dagli accumulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!

INDOSSARE GUANTI PROTETTIVI!

Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle in caso di contatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti.

Nel caso di perdita di liquido delle batterie/degli accumulatori, rimuoverli subito dal prodotto per evitare danneggiamenti.
Utilizzare solamente batterie/gli accumulatori dello stesso tipo. Non mischiare le batterie/gli accumulatori vecchi con quelli nuovi!
Rimuovere le batterie/gli accumulatori, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente il tipo di batterie/di accumulatori indicato!
Inserire le batterie/gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria/sull'accumulatore del prodotto.
Pulire i contatti della batteria/dell'accumulatore e quelli presenti nel vano portabatterie con un panno asciutto e privo di lanugine o un baston-cino cotonato prima dell'inserimento!

Rimuovere immediatamente le batterie/gli accumulatori esausti dal prodotto.

- Preparazione

- Attrezzi e materiali necessari

Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. Le caratteristiche del materiale dipendono dalle specifiche condizioni in loco.

• Matita/strumento di marcatura
• Rilevatore di tensione a 2 poli
• Cacciavite
• Trapano
• Punta del trapano (ca. ∅ 6 mm)
• Tronchese
• Scala
• Martello

- Prima dell'installazione

Importante: il collegamento elettrico deve essere eseguito da un elettricista qualificato o da una persona competente in materia.

Quest'ultima deve conoscere le caratteristiche della lampada e le modalità di collegamento.

Leggere le istruzioni e osservare attentamente le illustrazioni contenute in questo manuale, nonché acquisire familiarità con la lampada, prima di installarla.
Prima dell'installazione, assicurarsi che non ci sia tensione nel cavo di alimentazione al quale si collega la lampada. A questo proposito, disinserire il fusibile oppure disattivare l'interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0).
□ Verificare l'assenza di tensione con un rilevatore di tensione a 2 poli.

- Messa in funzione

• Montaggio della lampada

□ Staccare la base 1 dal paralume 5 ruotandolo in senso antiorario.
□ Allentare i due morsetti senza viti 6 e il gancio di sicurezza 7 dalla base 1.
Tenere la base 1 contro il soffitto e segnare i punti destinati ai fori per la trapanatura mediante i buchi per le viti 2 predisposti sulla base 1.
□ Eseguire i fori (∅ 6 mm, ca. 40 mm di profondità). Assicurarsi di non danneggiare le condutture.
Inserire i tasselli 3 nei fori. Se necessario, aiutarsi con un martello.
Inserire il cavo di alimentazione di rete (esterno) 9 nel foro centrale della base 1 (vedi Fig. A).

Nota: Assicurarsi di non spingere troppo nella fessura il cavo di alimentazione di rete altrimenti la base 1 non ci starà più nel paralume 5.

☐ Fissare la base 1 con le vit sul soffitto (vedi Fig. A).

Applicare le guaine di protezione 4 sui cavi L ed N del cavo di alimentazione (esterno) 9 Assicurarsi di collegare correttamente i singoli conduttori del cavo di alimentazione (esterno) 9: conduttori a conduzione di corrente, nero o marrone = simbolo L, conduttore neutro, blu = simbolo N.

Nota: questa lampada presenta la classe di isolamento □, il conduttore di protezione non è collegato.

Inserire ora i morsetti senza vite 6 e il gancio di sicurezza 7 negli appositi punti sulla base 1 (vedi Fig. B-D).

☐ Fissare poi il paralume 5 alla base 1 ruotandolo in senso orario (vedi Fig. E).

Nota: la freccia sulla basee sul paralume 5 devono essere sovrapposti (vedi Fig. H).

Inserire nuovamente il fusibile o attivare l'inter-ruttore magnetotermico ubicato nel quadro dei fusibili (posizione I).

- Inserimento/Sostituzione delle batterie (telecomando) (vedi Fig. G)

Nota: estrarre prima del primo uso la striscia isolante 12 dal vano portabatterie 11.

Quando diminuisce la portata del telecomando 10, occorre sostituire la batteria 13.

Premere la leva di sblocco verso l'interno ed estrarre il vano portabatterie 11.
□ Estrarre eventualmente la batteria usata 13.
Inserire una nuova batteria 13 nel vano porta-batterie 11. Utilizzare ora le batterie 13 come descritto nel capitolo "Specifiche tecniche".

Nota: assicurarsi che la polarità sia corretta.

Questa è indicata sul telecomando 10.

□ Spingere di nuovo il vano portabatterie 11 nel telecomando 10.

Regolazione degli effetti luminosi tramite il telecomando

Nota: il trasmettitore del telecomando 10 si trova sul lato contrario del vano portabatterie 11. Assicurarsi che tra il trasmettitore e il ricevitore non ci siano ostacoli.

ON/OFF = accendere/spegnere la lampada

Lampadina = bianco caldo/bianco neutro/bianco freddo

Sole = bianco caldo

Fiocco di neve = bianco freddo

Sole non pieno = ridurre la luminosità

Sole pieno = aumentare la luminosità

10% = intensità luminosa 10%

50% = intensità luminosa 50%

100% = intensità luminosa 100%

Luna

= funzione di luce notturna

30 min.

= funzione timer (30 min.)

D1

= memoria per programmi cromatici individuali

Nota: per memorizzare il programma cromatico sul tasto D1, procedere come segue:

□ Posizionare la lampada nel punto prescelto.

□ Tenere premuto il tasto D1.

Nota: quando la procedura di memorizzazione è conclusa la lampada lampeggia una volta.

Manutenzione e pulizia

ATTENZIONE! PERICOLO DI LGORAZIONE!

Prima di ogni intervento di pulizia scollegare la lampada dalla rete elettrica. A questo proposito, disinserire il fusibile oppure disattivare l'interruttore magnetotermico ubicato nel quadro dei fusibili (posizione 0).

ATTENZIONE! PERICOLO DI LGORAZIONE!

Per motivi di sicurezza elettrica, la lampada non deve essere mai pulita con acqua o altri liquidi, né immersa in acqua.

CAUTELA! PERICOLO DI USTIONE A USA DI SUPERFICI BOLLENTI!

Lasciar raffreddare completamente la lampada.

Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.
Per la pulizia utilizzare soltanto un panno asciutto e privo di pelucchi.
Inserire nuovamente il fusibile o attivare l'interruttore magnetotermico ubicato nel quadro dei fusibili (posizione I).

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie/gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie/gli accumulatori e/o il prodotto presso i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie/gli accumulatori procura danni all'ambiente!

È vietato smaltire le batterie/gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie/gli accumulatori esausti presso un punto di raccolta comunale.

- Garanzia e assistenza

Garanzia

L'apparecchio è provvisto di una garanzia di 36 mesi a decorrere dalla data di acquisto. L'apparecchio è stato prodotto con estrema cura ed è stato sottoposto

a severi controlli di qualità. Per la durata del periodo di garanzia risolviamo gratuitamente qualunque problema legato a difetti di materiale o di produzione. Se si dovessero riscontrare tuttavia dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo assistenza indicato indicando il seguente numero di modello: 14163606L/14163605L/14163706L.

Sono esclusi dalla garanzia danni causati da uso improprio, mancato rispetto delle istruzioni per l'uso o interventi da parte di persone non autorizzate, così come i componenti usurabili (ad es. le lampadine). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia stesso.

- Indirizzo del servizio di assistenza

Servizio gratuito di assistenza:

Tel.: [phone]

IAN 411276\_2110

Per qualunque richiesta conservare lo scontrino e il codice articolo (IAN 411276_2110) come prova d'acquisto.

• Dichiarazione di conformità CE

Questo prodotto è conforme ai requisiti stabiliti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la documentazione pertinente sono depositate presso il produttore.

●Produttore
