GEBRUIKSAANWIJZING WEPB 24230 MVT Quick METABO

nl Originele gebruiksaanwijzing 32

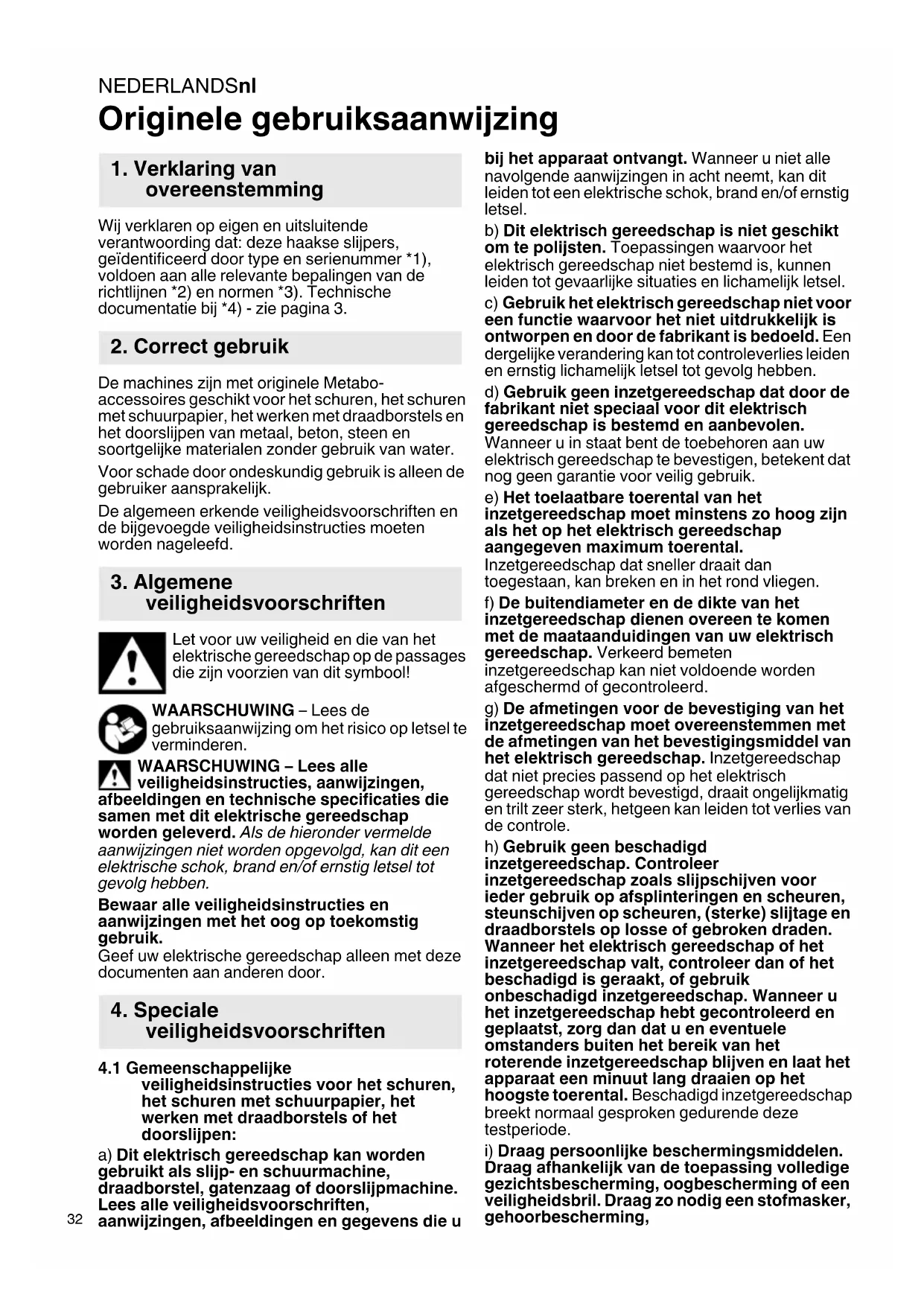

Originele gebruiksaanwijzing

1. Verklaring van overeenstemming

Wij verklaren op eigena en uitsluitende verantwoording dat: deze haakse slijpers, geidentificiererd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Correct gebruik

De machines zijn met originele Metabo-accessoires geschikt voor het schuren, het schuren met schuurpapier, het werken met draadborstels en het doorslijpen van metaal, beton,steen en soortgelijke materialen zonder gebruik van water.

Voor schade door ondeskundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsinstructies要去en worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zichen voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, meldingen en technische specificaties die den met dit elektrische gereedschap den geleverd. Als de hieronder vermelde vijzingen nicht worden opgevolgd, kan dit een rische schok, brand en/of ernstig letsel tot lg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijk veiligheidsinstrumenties voor het schuren, het schuren met schuurpapier, het werkken met draadborstels of het doorslijpen:

a) Dit elektrisch gereedschap kan worden gebrukt als slijp- en schuurmachine, draadborstel, gatenzaag of doorslijpmachine. Lees alle verilgheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u

bij het apparaat ontvangt. Wanner u zich alle navolgende aanwijzingen in ache neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is nicht geschickt om te polijsten. Toepassingen waarvoor het elektrisch gereedschap Niet bestemd is, kuren leiden tot gevaarlijke situatuies en lichamelijk letsel.
c) Gebruik het elektrisch gereedschap Niet voor een functie waarvoor het Niet uitdrukkelijk is ontworpen en door de fabrikant is bedoeld. Eendergelijke verandering kan tot controverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant Niet special voor dit elektrisch gereedschap is bestemd en aanbevolen.

Wanner u in staat bent de toebehoren aan uw elektrisch gereedschap te bevestigen, betekent dat nog geen garantie voor veilig gebruik.

e) Het toelaatbare toerental van het inzetgereedschap moet minstens zo hoog+zijn als het op het elektrisch gereedschap aangegeven maximum toerental.
Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten
inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap要去 overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat Niet precies passend op het elektrisch gereedschap worden bevestigd, draait ongelijkmatig en tritlzer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap zoals slijpschijven voor ieder gebruik op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controlleren dan of het beschadigd is geraakt, of Gebruik onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebt gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuit lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt normal gesproken gedurende deze testperiode.
i) Draag persoonlijke beschemmingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming,

veiligheidshandschoenen of een special schort dat bescherming biedt gegen keine slijp- en materiaaldeeltjes. Uw ogen dieren beschermd te worden gegen de rondvliegende deeltjes die bij verschillende toepassenen ontstaan. Stof- of adembeschermingsmaskers dieren om het stof te filteren datijdens de werkzaamheden ontstaat. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.

j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient persoonlijke beschemmingsmiddelen te dragen. Brokstukken van het werkstuk of gebrozen inzetgereedschap hunnen wegliegen en ook buiten het directe werkgebied letsel veroorzaken.
k) Houd het elektrisch gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een onder spanning staande leiding konnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u möglichk de controle over het elektrisch gereedschap kunt verliezen.
n) Laat het elektrisch gereedschap Niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig regelmatig de ventilationsleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezarenveroorzaken.
p) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen. Door vonden zonden deze materialen vlam können vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig�n. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslag

Een terugslag is een plotselinge reactie die optreedt wanner draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanner het draaiende inzetgereedschap blijft haken of blokkeert, worden

het onmiddelijk stopgezet. Door blokkeren of haken worden het elektrisch gereedschap ongecontroleerd, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar vanaf de bediener, afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig,.altijd de extra greep om op volle toeren een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben.De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap gegen de bewegingsrichting van de slijpschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap gegen het werkstuk springt en(Clift haken.Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt.Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10mm of een gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.

4.3 Speciale verilgheidsvoorschriften voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrisch gereedschap zichen goedgekeurd en de hiervoor geschikte beschemkap.
Schuurmiddelen die nicht geschickt zijn voor het elektrisch gereedschap hunnen Niet voldoende worden afgeschermd enijken onveilig.
b) Gebogen slijpschijven dienen zodanig te worden aangebracht, dat het slijpvlak zich onder de rand van de beschemkap bevindt. Een verkeerd aangebrachte slijpschijf die boven de

NEDERLANDSnl

rand van de beschermkap uitsteekt, kan nicht maar behoren worden afgeschermd.

c) De beschemkap要去stevig aan het elektrische gereedschap着眼angaebrecht en, voor een optimaleveiligheid, zodanig+zijn ingesteld dat een zo Klein möglichk deel van het slijplichaaam open aan de gebruiker wijst. De beschemkap beschermt de gebruiker gegen brokstkukken,toevallig contact met het slijplichaaem en vonden,waardoor kledingvlam kan vatten.
d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijp nooit met het zichvlak van een doorslijpschijf.

Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.

e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen doorslijpschijf. Geschikte flenzen steunen de doorslijpschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven+kennen verschillend+zijn van flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zichniet geschikt voor de hogere toerentallen vankleiner elektrisch gereedschap en konnen breken.
g) Gebruik bij gebruik van schijven voor een dubbel doeleinde.altijd de juiste beschermhoes voor de toepassing die wordenuitgevoerd. Het Niet gebruiken van de juiste beschemkap kan de gewenste afterschering mislopen en ernstig letsel tot gevolg hebben.

4.4 Meer speciale verilgheidsvoorschriften voor het dooursijpen:

a) Voorkom een te hoge aandrukkracht of blokkering van de doorslijpschijf. Voer geen overmatig diepe snedenuit. Overbelasting van de doorslijpschijf verhoegt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel.
b) Mijd het gebied voor en acheer de roterende doorslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan bij een terugslag het elektrisch gereedschap met de draaiende schijf rechtsreeks maar u toe worden geslingerd.
c) Wanneer de doorslijpschijf klem komt te zitten of als u het werk onderbreekt, schakel het elektrisch gereedschap dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel deoorzaak van het klemraken vast en verhelp.Deze.
d) Schakel het elektrisch gereedschap nooit opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven

hangen, uit het werkstuk springen of een terugslagveroorzaken.

e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico op een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen doorbuigen onder hun eigen gewicht. Het werkstuk dient aan beiden kanten van de schijf ondersteund te worden, zowel bij de zaaglijk als aan de rand.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invalidende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.
g) Maak geen bochtige sneden. Overbelasting van de doorslijpschijf verhoegt tevens de belasting en de neiging tot schuin wegdraaien of blokkeren, en daarmee de kans op een terugslag of breuk van het slijpmiddel, wat ernstig letsel tot gevolg kan hebben.

4.5 Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:

a) Gebruik schuurbladen met de juiste afmetingen en neem de informatatie van de fabrikant in ahcht wat betreft de keuze van de schuurbladen. Schuurbladen die over de steunsjift uitsteken können letsel veroorzaken en leiden tot het vasthaken of scheuren van de schuurbladen of een terugslag.

4.6 Speciale veiligheidsvoorschriften voor het werken met draadborstels:

a) Let erop dat draadborstels ookijdens gewoon gebruik stukken draad verliezen. Überbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende stukken draad kunnen heel gemakkelijk door dunne kleding en/of de huid dringen.
b) Wordt het gebruik van een beschermkap aanbevolen, zorg er dan voor dat de beschermkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten worden vergroot.

4.7 Overige verilgheidsvoorschriften:

WAARSCHUWING - Draag.altijd een veiligheidsbril.

Draag gehoorbescherming.

WAARSCHUWING - Het elektrisch gereedschap alsd met beide handen gebruiken.

Gebruik de lijp-beschemkap Niet voor doorslijpwerkzaamheden. Voor het werkemet doorslijpschijven UIT

veiligheidsoverwegingen de doorslijp-beschermkap gebruiken.

Geen gesegmenteerde diamant-doordslijpschijven met segmentsleuven vaneer dan 10mm gebruiken. Alleen negatieve segmentsnijdhoeken zichtoegestaan.

Gebruik gebonden doorslijpschijven alleen als deze versterkt zich.

Maak gebruik van elastische tussenlagen, wanneer\ deze bij het slijpmiddel ter beschikking gesteld\ worden en vereist+zijn.

Neem de informatatie van de fabrikant van het gereedschap of het toebehoren in acht! Bescherm de schijven gegen vet en stoten!

Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Gebruik doorslijpschijven nooit voor het grof slijpen of ontbramen! Er mag geen zichwaartse druk op doorslijpschijven worden uitgeoefend.

Het werkstuk dient stevig te liggen en beveiligd te zich gegen weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spill de gatenbodem van het schuurgereedschap nicht raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spillengte op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spill passen. Zie voor de lenghte en de schroefdraad van de spill pagina 3 en hoofdstuk 14. Technische gegevens.

Het gebruik van een geschikte stationaire afzuiginstallatie worden aanbevolen. Schakel algijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine. Wanner de haakse slijper door de aardlekschakelaar is uitgeschakeld, moet de machine worden gecontroleerd en gereinigd. Zie hoofdstuk 9. Reiniging.

Schade aan gas- of waterleidingen, elektrische ledingen en dragende wanden (statica) voorkomen.

De stekker alkijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Schakel de machine nicht in wannerveiligheidsvoorzieningen of onderdelen van het gereedschap ontbreken of defect zichn.

Machines met zachte aanloop (herkenbaar aan de "WE...in de typeaanduiding):Wanner de machine bij het inschakelen zeer snel tot het maximale toerental versnelt, is er spreke van een elektronische fout. Andere elektronische

veiligheidsfuncties staan nicht mehr ter beschikking. Laat de machine direct repareren (zie hoofdstuk 12.).

Kleine werkstukken bevestigen. Bijv. in een bankschoef spannen.

Als schijven met flens-montage voor een dubbel doeleinde (gecombineerde slijp- en doorslijpschijven) worden gebruikt, mogen alleen de volgende typen beschemkappen worden gebruikt: type A, type C. Zie hoofdstuk 11.

De juiste beschermkap gebruiken:

De verkeerde beschemkap kan verlies van controle en ernstig letsel tot gevolg hebben. Voorbeelden van onjuist gebruik:

• Bij gelebruik van een beschemkap type A voor zijdelings slijpen+kunnen beschemkap en werkstuk elkaar hinderen, wat leidt tot onvoldoende controle.
• Bij gezbruik van een beschermkap type B voor het doourslijpen met gebonden doorslijpschijven bestaat een verhoogd risico, te worden blootgesteld aan de onstane vonken en slijpdeeltjes evenals fragmenten van de slijpschijf in geval van een slijpschijfbreuk.
• Bij gelebruik van een beschermkap type A, B, C voor het doorslijpen of zijdelings slijpen in beton of metselwerk bestaat een verhoogd risico door stopfexplosie evenals door verlies van controle met terugslag als gevolg.
• Bij gebruik van een beschemkap type A, B, C met eenplaatborstel die dikker is dan toegestaan, hunnen de draden de beschemkap raken wat tot gevolg kan hebben dat de draden breken. Gebruik alsijd een bij het inzetgereedschap passende beschemkap. Zie hoofdstuk 11.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade+kunnenveroorzaken.Enkele voorbeelder van deze chemicalien+zijn:

• lood van loodhoudende verf,

-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en

• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die special zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal,

NEDERLANDSnl

personael, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiig.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
• een afzuinstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

5. Overzicht

Zie pagina 2.

1 Quick - span moer *
2 Steunflens
3 Sp i l
4 W A...: Autobalancer-steunflens (niet afneembaar) *
5 Spilvastzetknop
6 Elektronische signaalindicatie
7 Hand g r eep
8 Blokkering (tegen onbedoeld inschakelen, dan wel voor de continu-inschakeling)
9 Drukschakelaar (voor het in-/uitschakelen)
10 Knop (voor het draaien van de hoofdhandgreep)
11 Hoofhandgreep
12 Extra greed/extra greed met trillingsdemping
13 Beschermkap
14 Spanmoer*
15 Tweegaatssleutel
16 Spanner (voort het zonder gereedschap verzstellen van de beschemkap)
17 Schroef (voort het instellen van de spankracht van de spanner)

• afhankelijk van de uitrusting/niet in de omvang van de levering

6. Ingebruikname

Controleer voordat de machine in gebruik\ wordt genomen, of de op het typeplaatje

Hegeven spanning met de netspanning enkommen.

Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA

voordemachine.

Alleen verlengkabels met een minimale doorsnede van 1,5mm^2 gebruiken. Verlengkabels dienen voor het op te nemen vermogen van de machine

geschickt teijken (zie de technische gegevens). Bij gebruik van een kabelrol de kabel altijd volledig afrollen.

6.1 Extra greed aanbrengen

Alleen werken wanneer de extra greedp (12) is aangebracht! De extra greedp (aar wens) in het draadgat links, midden of rechts met de hand stevig inschroeven.

6.2 Beschermkap aanbrengen

Voor de ingebruikname: beschemkap monteren.

Gebruikuitveiligheidsoverwegingen uitsluitend de voor het betreffende

inzetgereedschap bestemde beschemmkap! De verkeerde beschemmkap kan verlies van controle en ernstig letsel tot gevolg hebben. Zie ook hoofdstuk 11. Toebehoren!

Zie pagina 2, afbeelding F.

• Spanner (16) openen. De beschemkap (13) aanbrengen in de weergegeven positie.
• De beschermkap zo draaien dat het gesloten gebied maar de gebruiker wijst.
• Spanner sluiten.
• Indien nodig, de spankracht van de spanner verhogen door de schroef (17) (bij geopende spanner) vast te draaien.

Alleen inzetgereedschap gebruiken waarover de beschermkap tenminste 3,4 mm uitsteekt.

6.3 Draaibare hoofdhandgreep

Alleen met vergrendelde hoofdhandgreep (11) werken.

Zie pagina 2, afbeelding C.

• Knop (10) indrukken.
• De hoofdhandgreep (11) kan nu maar beiden kanten 90^ gedraaid en vergrendeld worden.
• Controller of de hoofdhandgreep (11) goed bevestigd is: Hij dient vergrendeld te zichn en er mag Niet aan+kunnen worden gedraaid.

6.4 Netaansluiting

De stopcontacten要去en met trage smeltzekeringen of leidingbeveiligigungsschakelaars beschermd zich.

Maschines met "WE..." in de typeaanduiding: (Met ingebouwde automatische aanloopstroombegrenzing (zachtte aanloop).) De netstopcontacten können ook met snelle smeltzekeringen of leidingbeveiligigsschakelaars beschermd zich.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: Stekkeruit het stopcontact halen. De machine要去chakeld zich en de spill stilstaan.

Voor het werkken met doorslijpschijven uit veiligheidsoverwegingen de beschermkap

van de doorslijpschijf (zie hoofdstuk 11. Accessoires) gebruiken.

7.1 Spil vastzetten

De spilvastzetknop (5) alleen bij stilstaande spil indrukken!

• Spilvastzetknop (5) indrukken en Spil (3) met de hand draaien totdat de spilvastzetknop voelbaar vast klikt.

7.2 De slijpschijf eropplaatsen

Zie pagina 2, afbeelding D.

Maschines met de aanduiding W 2..., WE 2....

• De steunflens (2) op de spill plaatsen. Hij is op de juiste wijze op de spill aangebracht als hij zich nicht op de spill LASTRAAIEN.
• De schuurschijf, zoals in afbeelding D aangegeven, op de steunflens (2)plaatsen. De slijpschijf dient gelijkmatig op de steunflens te liggen.

Maschines met de aanduiding W...A 2....

De autobalancer-steunflens (4) worden stevig op de spill aangebracht. Een afneembare steunflens is, zoals bij andere haakse slijpers gebruikelijk, Niet vereist.
De steunvlakken van de autobalancersteunflens (4), schuurschijf en Quickspanmoer (1) of spanmoer (14) dienen schoon te zich. Indien nodig reinigen.
- De slijpschijf op de autobalancer-steunflens (4)plaaten. De schuurschijf dient gelijkmatig op de autobalancer-steunflens te liggen.

7.3 Quick-spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Quick-spanmoer (1) bevestigen:

Wanner het inzetgereedschap in het spangebied dikker dan 8 mm is, mag de quickspanmoer Niet gebruikt worden! Gebruik dan de spanmoer (14) met tweegaatssleutel (15).

Alleen een correcte en onbeschadigde quickspanmoer gebruiken: De pijl要去aar de uitsparing van de buitenring wijzen (zie afbeelding, pagina 2).

• Spil vastzetten (zie hoofdstuk 7.1).
• De Quick-spanmoer (1) op de spel (3)plaatsen. Zie afbeelding, pagina 2.
• De quick-spanmoer met de hand met de klok mee vastzetten.
• Door gegen de klok in krachtig aan de slijpschijf te draaien de quick-spanmoer vastzetten.

Bij machines met de aanduiding W...B... is bij de)[-aatste 180^ een verhoogde waarstand merkbaar.

De quick-spanmoer (1) losdraaien:

• Spil vastzetten (zie hoofdstuk 7.1).
• De Quick-spanmoer (1) gegen de klok in aftschroeven.

7.4 Spanmoer bevestigen/losmaken (afhankelijk van de uitrusting)

Spanmoer (14) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De spanmoer als volgt op de spel schroeven:

Zie pagina 2, afbeelding E.

-A) Bij dunne slijpschijven:

De rand van de spanmoer (14) is maar boven gericht zodate de dunne slijpschijf zeker kan worden gespannen.

B) Bij dikke slijpschijven:

De rand van de spanmoer (14) is maar beneden gericht zodate de spanmoer veilig op de spill kan wordne aangebracht.

• Spil vastzetten. De spanmoer (14) met de tweeegaatssleutel (15) met de wijzers van de klok mee vastzetten.
  Bij machines met de aanduiding W...B... is bij de)[-aatste 180^ een verhoogde waarstand merkbaar.

Spanmoer losmaken:

• Spil vastzetten (zie hoofdstuk 7.1). De spanmoer (14) met de tweeegaatssleutel (15) gegen de wijzers van de klok in aftschroeven.

8. Gebruik

8.1 In-/uitschakelen

De machine altijd met beiden handen leiden!

Eerst inschakelen, dan het inzetgereedschap\ aar het werkstuk brengen.

Voorkom onverhoeds aanlopen: De machine is altiijd uitschakelen wanner de stekker uit het contact worden gehald of wanner zich een wonderbreking heeft voorgedaan.

Bij continue inschakeling loopt de machine
verder wonneer hij uit de hand worden
dekken. Houd de machine waarom algijd met
he handen aan de hiervoord bestemde
grepen vast, zorg ervoor dat u stevig staat en
geconcentreerd.

Voorkom dat de machine stof en spaanders is op wervelt ofaar binnen zuigt.De machine het uitschakelen pas wegleggen wanner de der tot stilstand is gekommen.

Zie pagina 2, afbeelding A.

Momentinschakeling:

Inschakelen: De blokkering (8) in de richting van de pijl schuiven en verwolgens de drukschakelaar (9) indrukken.

Uitschakelen: Laat de drukschakelaar (9) los.

Continue inschakeling (afhankelijk van deuitvoering):

Inschakelen: De blokkering (8) in de richting van de pijl schuiven en verrolgens de drukschakelaar (9) indrukken en ingedrukt houden. De machine is nu ingeschakeld. Nu de blokkering (8) nogmaals in de richting van

NEDERLANDSnl

de pijl schuiven om de drukschakelaar (9) te vergrendelen (continue inschakeling). Uitschakelen: De drukschakelaar (9) indrukken en loslaten.

Machines met de aanduiding W...B: Moment inschakeling (met dode manschakelaar)

Zie pagina 2, afbeelding B.

Inschakelen: drukschakelaar (9) maar voren schuiven enervoigens de drukschakelaar (9) maar boven drukken.

Uitschakelen:That de drukschakelaar (9) los.

8.2 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak geen- en weeber bewegen, zodat het werkstukoppervlak Niet te heet worden. Voorsijpen: Voor een goed werkresultaat dient u met een invalidshoek van 30^ - 40^ te werken.

Doorslijpen:

Bij het doorelijpen alkijd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige,

aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet slingeren.

Schuren met schuurpapier:

De machine matig aandrukken en over het oppervlak heb- en weeber bewegen, zodat het werkstukoppervlak Niet te heet worden.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Tijdens de bewerking{kunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen.Dit heeft invloed op de koeling van het elektrisch gereedschap.Geleidende afzettingen kuren invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrischeGeVarenveroorzaken.

Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achefterste luchtseluven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij hetuitblazen voor geschikte afzuiging.

Knop (10) voor de instelling van de handgreep: De knop regelmatig schoon zuigen of met droge lucht schoon blazen (in ingedrukte toestand, in alle 3 posities van de hoofdhandgreep). Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draagijdens het schoonmaken veiligheidsbril en stofmasker.

10. Storingen verhelpen

Maschines met "WE..." in de typeaanduiding:

• Overbelastingsbeveiliging: De elektronische signaalindicatie (6) gaat aan en het lasttoerental neemt STERK af. De motortemperatuur is te hoop! De machine in onbelast toerental laden lopen tot hij afgekoeld is en de elektronische signaalindicatie uitgaat.
• Overbelastingsbeveiliging: De elektronische signaalindicatie (6) gaat aan en het lasttoerental neemt LICT af. De machine worden overbelast. Werk met gereduceerde belasting verder tot de elektronische signaalindicatie uitgaat.
• Elektronische verilgheidsuitschakeling: De elektronische signaalindicatie (6) brandt en de machine werd selbstandig UITGESCHAKELD. Bij een te hoge stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine bij de drukschakelaar (9) uitschakelen. Vervolgens weer inschakelen en normala verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2.
• Herstartbeveiling: De elektronische signaalindicatie (6) KNIPPERT en de machine loopt nicht. De herstartbeveiling is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking waar hersteld, dan loopt de machine Niet aan. De machine UIT- en weein inschakelen.
• De machine versnelt bij het inschakelen zeer snel tot het maximale toerental, d.w.z. de automatische aanloopstroombegrenzing (zachte aanloop) werkt nicht. Er is spreke van een elektronische fout, andere elektronische veiligheidsfuncties staan nicht更是 ter beschikkung. Laat de machine direct repareren (zie hoofdstuk 12.).
  W 22-180 MVT, W 22-230 MVT, W 24-180 MVT, W 24-230 MVT, W 26-180 MVT, W 26-230 MVT:
• Inschakelingen genereren kortstondige spanningsdips. Bij ongunstige netomstandigheden können andere apparaten worden beinvloed. Bij netimpedanties kleiner dan 0,2 Ohm worden geen storingen verwacht.

11. Accessoires

Gebruik alleen originele Metabo accessoires.

Gebruik alleen accessoires die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Accessoires stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van controle kan tot letsel leiden.

Zie pagina 4.

Gebruik altijd het voor de taak geschikt inzetgereedschap en de voorgeschreven beschermkap. Zie pagina 5. (De afbeeldingen

dienen als voorbeeld).

Taak:

1 = slijpen met het oppervlak
2 = doorslijpen
3 = boren van gaten
4 = draadborstels
5 = schuren met schurpapier

Inzetgereedschap:

1.1 = voorslijpschijf
1.2 = slijpkom (keramisch)
2.1 = doorslijpschijf 'metaal'
2.2 = doorslijpschijf 'metselwerk/beton'
2.3 = diamant-doorslijpschijf 'metselwerk/beton'
2.4 = doorslijpschijf voor een dubbel doel (gecombineerde slijp- en doorslijpschijf)
3.1 = diamantboorkronen
4.1 = ronde borstel
4.2 = komborstel
5.1 = lamellenslijpschijf
5.2 = slijpschijf voor schuurbladen

voorgeschrevenbeschemkap:

Type A =beschemkap van de doorslijpschijf

Type B = beschermkap voor het slijpen

Type C = beschermkap voor het slijpen en doorslijpen (combinatie)

Type D = beschermkap voor slijpkom

Type F = afzuiigbeschemkap voor het doorslijpen

Verder toebehoor:

(zie ook www.metabo.com)

A Metalen slijpstandaard

B Spanmoer (14)

C Quick-spanmoer (1)

Zie voor het complete programme toebehoren

www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrische gereedschapen, mogen uitsluitend door een erkende pricien worden uitgevoerd!

Een defect netsnoer mag alleen worden verrangen door een special, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.

Bij machines met de aanduiding W...B... moet bij het verrangen van het koolstofset ook de remvoering worden vernieuwd.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloaded.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Op de juiste wijze als afval behandelen.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dient oud elektrisch gereedschap geschieren te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehonden.

D_ =max.diameter van het inzetgereedschap tmax,1 =max.toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de spanmoer (14)

t_max,2 = . toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de quick-spanmoer (1)

t_max,3 = voorslijpschijf/doorslijpschijf: max. toelaatbare dikte van het inzetgereedschap

t_max,4 = . toelaatbare dikte vanplaatborstels M = s c h r o

I =lenge van de schuurspil

n0 =onbelast toerental (hoogste toerental)

P1 =nominalvermogen

P_2 =afgegeven vermogen m=gewicht zonder netsnoer

Meetgeveens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrische gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Het slijpen van dunplaatstaal of andere snel trillende werkstukken met een groot oppervlak kan leiden tot een aanzienlijk hogere totale geluidsemissie (tot 15 dB) dan de opgegeven geluidsemissiewaarden. Bij dergelijk werkstukken dient door middel van geschikte maatregelen zoals het aanbrengen van zware, flexibele dampingsmatten, de geluidsemissie zoveel möglich te worden voorkomen. Ook bij de risicobeoordeling en de keuze van de geschikte gezoorbescherming moet er rekening worden gehonden met de verhoogde geluidsemissie.

Totale trillingswaarde (vectorsom van drierichtingen) vastgesteld conform EN 60745:

NEDERLANDSnl

a_h,SG = trillingsemissiewaarde (oppervlakken schuren)

a_h,DS =trillingsemissiewaarde (schuren met steunschijf)

Typisch A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveaua

LWA = geluidsvermogensniveau

K_D A, K_W A = onzekerheid

Draag gehoorbescherming!

LDA = aanenpainetaso

LWA = aenentehotaso

K_pA, K_WA = epa varmuus
