BRUKSANVISNING WEPB 24230 MVT Quick METABO

no Original bruksanvisning 83

da Original brugsanvisning 91

Dra alltid ur kontakten fore installing, omriggning ell er underhall.

Arbeta med stalborstar:

1 = Slipning med ytan
2 = Kapning
3 = Hålborrning
4 = Stålborstar
5 = Sandpappers slipped

Insatsverktyg:

1.1 = Grovslipskiva
1.2 = Slipskal (keramisk)
2.1 = Kapskiva "Metall"
2.2 = Kapskiva "Murverk/betong"
2.3 = Diamantkapskiva "Murverk/betong"
2.4 = Kapskiva für dubbelt syfte (kombinerad slip-och kapskiva)
3.1 = Diamantborrkrona
4.1 = Rundborste
4.2 = Skålborste
5.1 = Lamellslipprondell
5.2 = Sliprondell for slippapper

P1 =nominell effektforbrukning

P_2 =avgiven effekt

m =viktutansladd

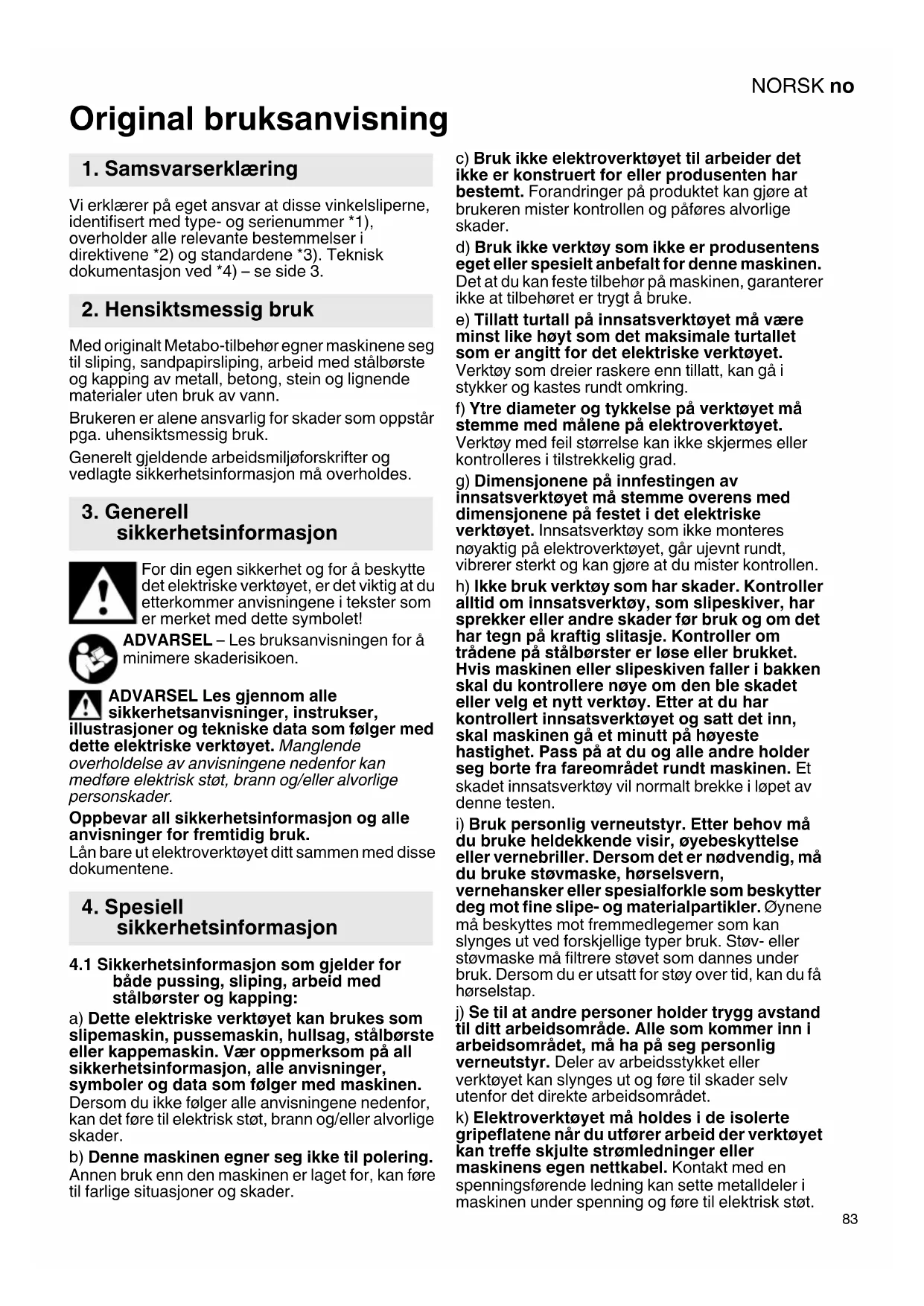

Original bruksanvisning

1. Samsvarserklaering

Vi erklær pa eget ansvar at disse vinkelsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner maskinene seg til sliping, sandpapirsliping, arbeid med stalbørste og kapping av metall, betong, stein og lignende materialer uten bruk av vann.

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljoforskrifter og vedlagte sikkerhetsinformasjon ma overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommen anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende

overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektronverktøyet ditt sammen med dissedokumentene.

4. Spesiell sikkerhetsinformasjon

4.1 Sikkerhetsinformasjon som gjelder for bade pussing, sliping, arbeid med stalbørster og kapping:

a) Dette elektriske verktøyet kan brukes som slipemaskin, pussemaskin, hullsag, stalborste eller kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med maskinen.

Annen bruk enn den maskinen er laget for, kan fore til farlige situasjoner og skader.

c) Bruk ikke elektroverktøyet til arbeider det ikke er konstrukt forller produsenten har bestemt. Forandringer på produitet kan gjore atBrukeren mister kontrollen og pafores alvorlige skader.
d) Bruk ikke verktøy som ikke er produsentens eget eller spesielt anbefalt for dette maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt Å bruke.
e) Tillatt turtall på innsatsverktøyet ma vare minst like høyt som det maksimale turtallet som er angitt for det elektriske verktøyet. Verktøy som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring.
f) Ytre diameter og tykkelse pa verktoyet må stemme med malene pa elektroverktoyet. Verktoy med feil storrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
g) Dimensjonene på innfestingen av innsatsverktøyet på stemme overens med dimensjonene på festet i det elektriske verktøyet. Innsatsverktøy som ikke monteres nøyaktig på elektroverktøyet, går ujevnt rundt, vibrerer sterkt og kan gjore at du mister kontrollen.
h) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy, som slipskiver, har sprekker eller andre skader for bruk og om det har tegn på kraftig slitasje. Kontroller om tradene på ståbørster er loseller brukket. Hvis maskinen eller slipskiven faller i bakken skal du kontrollere nøye om den ble skadet eller velg et nytt verktøy. Etter at du har kontrollert innsatsverktøyet og satt det inn, skal maskinenGA et minutt på høyeste hastighet.Pass pa at du og alle andre holder seg borte fra fareområdet rundt maskinen. Et skadet innsatsverktøy vil normalt brekke i lopet av donne testen.
i) Bruk personlig verneutstyr. Etter behov ma du bruke heldekkende visir, oyebeskytteleller vernebriller. Dersom det er nodvendig, ma du bruke stovmaske, horselsvern, vernehansker ellspesialforkle som beskytter deg mot fine slime- og materialpartikler. Oynene ma beskytttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruik. Stov-ller stovmaske ma filtrere stovet som dannes under bruik. Dersom du er utsatt for stoy over tid, kan du fahorselstab.
j) Se til at andre personer holder trygg avstand til ditt arbeidsomrade. Alle somkommen inn i arbeidsomraret, ma ha pa seg personlig verneutstyr.Deler av arbeidsstykket ell er verktoyet kan slynges ut og fore til skader selvutenfor det direkte arbeidsomraret.
k) Elektroverktøyet ma holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kan treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med en spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

NORSKno

1) Hold nettkabelen borte fra verktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hand eller arm kankommen i kontakt med roterende verktøy.
m) Legg aldri fra deg maskinen for verktoyet har stanset welt opp. Et verktoy som roterer, kan komme i Kontakt med underlaget. Da kan du miste kontrollen over maskinen.
n) n) La/DD mekinaen g a mens du b erer den. Dersom klaere dine skulle komme i kontakt med et verktoy som roterer kan de sette seg fast og verktoyet kan bore seg inn i kroppen din.
o) Sorg for regelmessig rengjaring av luftapningene pa maskinen. Motorviften trekker stov inn i motorhuset. En sterk ansamling av stov kan fore til elektriske risikosituasjoner.
p) Bruk seks maskinen nær materialer som kan ta fyr. Gnister kan antennene materialene.
q) Bruk-ilke verktoy som krever flytende kjolemiddel. Bruk av vann og andre flytende kjolemidler kan fore til elektrisk stot.

4.2 Rekyl og tilhorende sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipskesiver, slipetallerkener, stalborster osv. Fastklemming eller blokkering fører til bra stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert g mot verktoyets dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg aller blokkeres i arbeidsstykket, kan kanten pa slipeskiven som gär inn i emnet, bli sittende fast. Da kan slipeskiven lösne ell er det kan oppsta rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra hen, alt etter hvilken rotasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan ochskommen til a brekke.

Et tilbakeslag er resultat av feil bruk av elektroverktoyet og/eller feil arbeidsbetingelser. Dette kan forbhindres gjennom egnede tiltak sik det er beskrevet nedenfor.

a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan fange opp rekylkreftene. Bruk alltid ekstrahandtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved hoy hastighet. Ved a folge egnede sikkerhetsrutiner kanBrukeren ha kontroll overrekyl- og reaksjonskreftene.
b) Hold hendene godt bort fra verktoy som dreier. En rekyl kan fá verktoyet til à bevege seg over handen din.
c) Unngå à plassere kroppen i det området dit maskinen vil bevege seg ved rekyl. Rekyl driver maskinen i motsatt retning av slipseskivens dreieretning på blokkeringsstedet.
d) Arbeid saerlig forsiktig rundt hjørner, skarpe kanter osv. Unnga at verktøyet blir kastet tilbake fra arbeidsstykket eller setter seg fast.

Verktoy som roterer kan lettuce seg fast i hjørner

og skarpe kanter. Det fører til tap av kontroll eller rekyl.
e) Bruk aldri kjedesagblad for a kappe tre;/DD segmenterte diamantskiver med segmentavstand store enn 10 mm og ikke tannet sagblad. Slikt verktoy kan ofte gi rekyl ellertap av kontroll.

4.3 Særlig sikkerhetsinformatasjon som gjelder for sliping og kapping:

a) Bruk bare slimelegemer som er tillatt for din maskin, somt et beskyttelsesdeksel som er laget for slimelegemene du bruker. Slipelegemer som ikke er laget for elektriske maskiner, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge iBruk.
b) Krumme slipskiver违法犯罪 at slopefalten befinner seg nedenfor kanten pa vernedekselet. En feil plassert slipskive, som rager ut over kanten pa vernedekselet, kan ikke skjermes tilstrekkelig.
c) Vernedekselet må vare sikkert festet på maskinen. Det må vare innstilt sik at det oppnas hoyest mulig grad av sikkerhet, altsa at minst mulig av splicelegemet vises apent mot brukeren. Dekselet beskytter brukeren mot lse deler og tilfeldig kontakt med slipskiven, og mot gnister som kan anteenne klæne.
d) Slipeskivene skal bare brukes pa de oppgitte brauksomradsene. Eksempel: Bruk aldri sidefalten pa en kappeskie til a splice med.

Kappeskiver er laget for fjerne materiale med kanten av skiven. Krefter som virker fra sider pa slike slepelegemer, kan odelegge dem.

e) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser stotter slipeskiven og motvirker skivebrudd. Det kan vare forskjell på flenser for kappeskiver og flenser for andre slipeskiver.
f) Ikke bruk slitte slipskiver som er laget for storre elektroverktoy. Slipeskiver for storre elektroverktoy er/DDke laget for de hovehastighetene som minre elektroverktoy har.Derfor kan de brekke.
g) Ved bruk av skiver for dobbelt formal alltid et beskyttelsesdeksel som er egnet for den aktuelle bruken. Bruk av feil beskyttelsesdeksel gir ikke den ønskede beskyttelsen og kan resultere i alvorlige skader.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk\ ikke mye makt. Ikke lag for dype snitt.
Overbelastning av kappeskiven gjør at den har lettere for Å sette seg fast eller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet.
b) Hold avstand fra omraret foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg pa emnet, kan maskinen med den roterende skiven bl kastet rett pa deg dersom det oppstar rekyl.

c) Sla av apparatet dersom kappeskiven setter seg fast aller du tar en pause i arbeidet. Hold apparatet rolig welt til skiven er stanset welt. Prov aldri a trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppsta rekyl. Finn ut av arsaken til fastklemmingen. Fjern den.
d) Ikke slå på maskinen igjen mens den sitter i arbeidsstykket. Vent til kappeskiven har nadd full hastigkeit För du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i overflaten, sprechte ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slick at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store arbeidsstykker kan boye seg på grunn av sin egen vekt.

f) Vær saerlig forsiktig nár du lager "dykksnitt" i vegg eller andre steder uten innsyn.
Kappeskiven kan gi rekyl hvis den skjærer i gasseller vannrør, elektriske ledninger aller andre gjenstander.
g) Ikke lag kurvesnitt. Overbelastning av kappeskiven gjør at den har lettere for a sette seg fast eller blokkeres. Dermen økes faren for rekyl eller brudd på slipslegemet. Det kan gi alvorlige skader.

4.5 Særlig sikkerhetsinformasjon i forbindelse med sandpapirliping:

a) Bruk slimepapir med riktig størrelse og følg produsentens anvisninger om valg av slimepapir. Slipepapir som er større enn slipetallerkenen, kan fore til skader og til blokkering, rifter i slimepapirene og rekyl.

4.6 Særlig sikkerhetsinformasjon i forbindelse med arbeit med ståbørster:

a) Vær oppmerksom på at stolbørsten mister traddeler under vanlig bruk. Ikke overbelast børsten ved Å trykke for hardt. Traddeler som slynges ut, trengerlett gjennom hud og/eller tynne klær.
b) Dersom det anbefales beskyttelsesdeksel, ma du sorge for at det ikke blirkontakt mellom vernenedekselet og stalborsten. Tallerken- og koppborster kan få storre diameter dersom du trykker for hardt, og pa grunn av sentrifugalkreftene.

ADVARSEL - Hold alltid med to hender i elektroverktøyet.

Bruk ikke slime-beskyttelsesdekselet ved kappeslipearbeider. Av sikkerhetsmessige

arsaker ma du bruke beskyttesesdeksel nár du arbeider med kappeskiven.

Folg angivelsene fra produsenten av verktoy og tilbehør! Beskytt skivene mot fett og stot!

Innsatsverktøy skal oppbevares og händteres nøyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping aller avgrating! Kappeskivene skal ikke utsettes for trykk fra sideren.

Emnet mä ligge godt mot underlaget og sikres mot at det sklr, for eksempel ved hjelp av en tvinge. Store emner mä støtes tilstrekkelig opp.

Dersom det brukes innsatsverktoy med gjengeinnsats, skal enden pa spindelen ikke但是我 kontakt med enden pa hullet i sleipeverktoyet. Sjekk at gjengene pa

innatsverktøyet er lange nok til spindelens lengde. Gjengene i innatsverktøyet på passer til gjengene på spindelen. Spindellengde og spindelgjenger, se side 3 og kapittel 14. Tekniske spesifikasjoner.

Vi anbefaler bruk av et egnet, stasjonaert avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrom pa 30mA . Dersom jordfeilbryteren kobler ut vinkelsliperen, trenger maskinen kontroll og rengjoring. Se kapittel 9. Rengjoring.

Skadde, urunde aller vibrerende verktoy mA ikke brukes.

Unngå Å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Trekk stopselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.

Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.

Beskyttesesdeksler med skader aller sprekker må skiftes ut. Ikke bruk maskiner med defekt vermedeksel.

Slå ikke apparentet hvis det mangler deler eller verneutstyr, eller hvis disse er defekte.

Maskiner med myk start (kjennetegnet pa "WE..." i typebetegnelsen): När maskinen aktelereres svært raskt til maksimalt turtall, foreligger det en elektronisk feil. Elektronikfunksjoner som er relevante for sikkerheten, er/DDke lenger tilgengelige. Maskinen ma umiddelbart repareres (se kapittel 12.).

Fest smæ emner. Spenn dem for eksempel fast i en skrustikke.

Hvis det brukes flensmonterte skiver med dobbelt formal (kombinerte slime- og kappeskiver), kal en av disse beskyttelsesdeksel-typene brukes: Type A, type C.

Se kapittel 11.

NORSKno

Bruk riktig beskyttelsesdeksel:

Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Eksempler på feil bruk:

• Hvis det brukes et beskyttelsesdeksel type A for sidesliping kan beskyttelsesdekselet og arbeidsstykke i konflikt, som igjen gir darlig kontroll.
• Ved bruk av beskyttelsesdeksel type B ved kapping med bundne kappeskiver er det økt fare for gnistdannelse og at deler slyngses ut - ogsa deler av slipskiven dersom den brekker under arbeidet.
• Ved bruk av beskyttelsesesdeksel type A, B eller C ved kapping eller sidesliping i betong uller mur, er det økt fare for stoveksplosjon og tap av kontroll/ rekyl.
• Ved bruk av beskyttelsesdeksel type A, B eller C med platebørste som er tykkere enn tillett, kan tradene berore beskyttelsesdekselet og knekke. Bruk alltid riktig beskyttelsesdeksel til innsatsverktøyet. Se kapittel 11.

Redusere stovbelastningen:

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

• bly fra blyholdig maling,
  -mineralstov fra murstein, sement og andermurermaterialer og
• arsen og krom fra kjemisk behandlet treverk.
  Hvor stor risikoen fra disse stoffene er for deg,
  avhenger av hvor ofte du utførerijke typen
  arbeider. For a redusere belastningen fra slike
  kjemikalier: arbeid i lokaler med god utlufting og
  bruk alltid godkjent verneutstyr, som f.eks.
  ändemasker med spesialfilter for mikroskopiske
  partikler.

Dette gjelder ochs for stov fra andre typematerialer, som f.eks. enkelte typer treverk (som eikeller bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trange inn i kroppen.

Folg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelier, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.

Brukegnet avsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut; bank eller børst dem.

5. Oversikt

Se side 2.

1 Quick-spennmutter
2 Stottefrens
3 Spindel
4 W A...Autobalancer-stotteflens (kan ikke tas av)*
5 Spinde stopp
6 Elektronisk signalindikator
7 Handtak
8 Sperre (mot utilisiktet innkobling, ev. for permanentkobling)*
9 Bryterknapp (til start og stopp)

10 Knapp (til á dreie hovedhandtaket)
11 Hovedhändtak
12 Ekstra handtak / stottehandtak med vibrasjonsdemping
13 Beskyttesesdeksel
14 Strammemutter
15 Tapphullsnokkel
16 Spennlås (til justering av verneteksel uten bruk av verktøy)
17 Skrue (til justering av spennkraften til spennlåsen)

• modellavhengig / ikke inkludert

6. Før bruk

Kontroller fbr bruk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strømnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrm pa 30mA
Bruk kup skjoteledning med minimumstverrsnitt pa 1,5mm^2 . Skjoteledningen ma vare egnet for ytelsen til maskinen (se tekniske data). Ved bruk av kabelrull ma kabelen alltid rulles helt ut.

6.1 Montering av ekstra stottehandtak

Arbeid kun med montert stottehandtak (12)! Skru fast ekstrahandtaket i den venstre, midterste aller høyre gjengeboringen (alt etter behov) for hand.

6.2 Sett på beskyttelsesdekselet

Forigangsetting:Monter beskyttelsesesdeksel.

Av sikkerhetsmessige arsaker ma du bare benyttdedekselet som er beregnet pa det aktuelle innsatsverktoyet! Feil beskyttelsesdeksel kan gi tap av kontroll og alvorlige skader. Se ogsa kapittel 11. Tilbehør!

Se bilde F pà side 2.

• Apne spennlåsen (16). Sett vernedekseleti posisjonen som vist (13).
• Vri pa vernedekselet sik at det skjermede omradet er vendt motBrukeren.
  Lukk spennlåsen.
• Øk om nødvendig spennkraften til spennlåsen ved Å skru til skruen (17) (ved apnet spennlås).

Bruk bare verktoy som er minst 3,4 mm lavere enn beskyttesesdekselet.

6.3 Dreibart hovedhandtak

Ike begynn arbeidet før hovedhandtaket er gatt i inngrep (11).

Se bilde C pà side 2.

• Trykk inn knappen (10).
• Hovedhandtaket kan nà dreies i 90^ til begge sider og gä i ingrep (11).
• Sjekk at det sitter godt: Hovedhandtaket (11) maga i ingrep og ma ikke kunne dreies.

6.4 Strømtilkobling

Stikkontaktene ma vare sikret med trege smeltesikringer erler ledningsbrytervern.

Maskiner med "WE..." i typebetegnelsen: (Med monter automatisk startstrom begrensning (myk start.) Stikkontaktene kan ogsa vare sikret med hurtige smeltesikringer aller ledningsbrytervern.

7.2 Påsetting av slipeskiven

Se bilde D pà side 2.

Maskiner med betegnelsen W 2..., WE 2...

• Sett stotteflanders (2) på spindelen. Den er satt på riktig;nár den ikke kan dreies på spindelen.
• Legg slipeskiven pa stotteflanders (2) som vist pa bilde D.

Slipskiven ma ligge jevnt pa stotteflanders.

Maskiner med betegnelsen W...A 2....

7.3 Festing/losninq av Quick-spennmutter (modellavhengig)

Festing av Quick-spennmutter (1):

Hvis verktoyet er tykkere enn 8 mm i festepunktet, skal Quick-spennmutteren jakke brukes! Bruk spennmutter (14) med tohullsnokkel (15).

Bare bruk en Quick-strammemutter som er feilfri og uten skader: Pilen pa peke pa utsparingen pa den ytre ringen (se figur, side 2).
- Lås spindelen (se kapittel 7.1).
- Sett Quick-strammemutteren (1) på spindelen (3). Se bildet på side 2.
- Stram Quick-spennmutteren ved á dreie for händ, med klokken.
- Stram Quick-spennmutteren ved á dreie slipeskiven kraftig med klokken.

På maskiner med betegnelsen W...B... kjennes økt motstand på de siste 180^ .

Lösne Quick-spennmutteren (1):

• Lås spindelen (se kapittel 7.1).
• Skru av Quick-strammemutteren (1) ved Å dreie den mot klokkeretningen.

7.4 Festing/losning av strammemutteren (utstyrsavhengig)

Feste (14) spennmutter:

De to sidene pa strammemutteren er forskjellige. Skru strammemutteren pa spindelen som folger: Se bilde E pa side 2.
-A) Ved tynne slipeskiver:

Spennmutterens (14) anslag peker oppover, slick at den tynne slipseskiven kan spendsnse sikkert. B) Ved tykke slipseskiver:

Spennmutterens (14) anslag peker nedover, slick at spennmutteren kan monteres sikkert pa spindelen.

• Lås spindelen. Stram strammemutteren (14) ved à bruke hakenøkkelen (15) til à drie med klokken.

På maskiner med betegnelsen W...B... kjennes økt motstand på de siste 180^ .

• Lås spindelen (se kapittel 7.1). Skru strammemutteren (14) ved Å bruke hakenogkelen (15) til Å dreie mot klokken.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du plasserer verktøyet på arbeidsstykke.

Unngå utilsiktet oppstart av maskinen: Så alltid av maskinen nr stopselet blir trukket ut kontakten eller ved strømbrudd.

NORSKno

Under vedvarende drift fortsetter maskinen a gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Unngä at maskinen virvler opp aller suger inn stov og spon. Etter at maskinen er slatt av, ma du først legge den fra deg nár motoren er stanset.

Se bilde A pa side 2.

Momentinnkobling:

Slá pá maskinen: Skyv (8) sperren i pilens retning og trykk deretter pá bryteren (9).

Slá av: Slipp bryterknappen (9).

Permanentkobling (avhengig av utstyret):

Slå pa maskinen: Skyv (8) sperren i pilens retning og trykk deretter på bryteren (9) og hold den innate. Maskinen er na slätt på. Skyv sperren (8) på nytt i pilens retning for a lase bryteren (9) (permanentkobling).

Slå av maskinen: Trykk på bryterknappen (9) og slipp den.

Maskiner med betegnelse W...B: Momentan innkobling (med ddmannsfunksjon)

Se bilde B pà side 2.

Koble inn: Bryterknappen (9) skyves forover; deretter trykkes bryterknappen (9) oppover.

Koble ut: Slipp bryterknappen (9).

8.2 Arbeidsanvisninger

Sliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, sik at overflaten på emnet ikke blir for varm.

Grovsliping For a oppn aet godt resultat bdr du arbeide med en vinkel pa 30^ - 40^

Kapping:

Ved kapping ma du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremfuringshastighet som

passer til materialet som skal bearbeides. Ikke tipp til sider, ikke trykk, ikke pendle.

Sandpapirlipping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, sik at overflaten på emnet ikke blir for varm.

Arbeid med stalbørster.

Legg moderat press på maskinen.

9. Rengjøring

Under bearbeidingen kan det lösne partikler som trenger inn i maskinen. Det kan pärve kjølingen av maskinen. Konduktive beegg kan pärve isoleringen av maskinen og forårsake elektriske farer.

Derfor skal maskinen regelmessig stovsuges aller blaes godt ut med torr luft gjennom alle luftapningene, foran og bak. Fd dette gjores skal

strömmen til maskinen kuttes. Bruk vernebriller og en egnet stovmaske. Sørg for godt avsug nár du gjennomfær slik utblåsing.

Knapp (10) for innstilling av handtak: Knappen stovsuges jevnlig eller blases ut med torr luft (i trykket tilstand, i alle 3 posisjoner til hovedhandtaket). Før dette gjores skal strommen kuttes til maskinene. Bruk vernebrille og stovmaske.

Maskiner med "WE..." i typebetegnelsen:

• Overbelastningsvern: Elektronikksignalindikatoren (6) lyser og belastningssturtallet avtar KRAFTIG. Motortemperaturen er for hoy! La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalindikatoren slukkes.

• Overbelastningsvern: Elektronikksignalindikatoren (6) lyser og belastningsturtallet avtar LITT. Maskinen er i ferd med a bli overbelastet. Arbeid videre med reduset belastning til

elektronikksignalindikatoren slukker.

• Elektronisk sikkerhetsutkopling: Den elektroniske-signal-visingen (6) lyser og maskinen ble KOPLET UT automatisk. Ved for hoy økning av strømstyrken (som f.eks. oppstår ved plutselig blokkering eller rekyl) slås maskinen av. Slå av maskinen med bryteren (9). Slå deretter på maskinen igjen og jobb videre. Unngå flere blokkeringer. Se kapittel 4.2.

• Gjeninnkoblingsvern: Elektronikksignalindikatoren (6) BLINKER og maskinen gär ikke. Startsperren har slätt inn. Hvis stöpselet settes inn mens maskinen er på, eller hvis stromforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

• Maskinen øker turtallet svært raskt til maksimalt turtall nár den slås pa, dvs. den automatiske startstrømbegrensningen (mykstart) fungerer ikke. Det foreligger en elektronikkfel, og elektronikkfunksjoner som er relevante for sikkerheten, er/DDke longer tilgjengelige. Maskinen ma umiddelbart repareres (se kapittel 12.).

• Innkobling kan fore til kortvarig spenningsfall. Ved ugunstige forhold i stromnettet kan det oppsta reduset funksjon pa andre apparater. Ved nettimpedanser pa minded enn 0,2 ohm vil det normalt ikke oppsta forstyrelser.

11. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braupsanvisingen.

Fest tilbehoret pa en sikker mate. Hvis maskinen brukes i en holder: Fest maskinen pa en sikker mate. Tap av kontroll kan fore til skader.

Se side 4.

Tilpass alltid innsatsverktøyet og

beskyttelsesedekselet til arbeidet du skal gjore.

Se side 5. (Illustrasjonene er eksempler).

Arbeidsoppgave:

1 = Sliping med flate
2 = Kapping
3 = Hullboring
4 = Stalbørster
5 = Sliping med sandpapir

Verktoy:

1.1 = Slipeskive
1.2 = Slopekopp (keramisk)
2.1 = Kappeskive „metal"
2.2 = Kappeskive „mur/betong“
2.3 = Diamantkappeskive „mur/betong“
2.4 = Kappeskive med to bruksområder (kombinert landslide- og kappeskive)
3.1 = Diamantborkroner
4.1 = Rundbørste
4.2 = Gryteskrubb
5.1 = Lamellskive
5.2 = Slipeskive for slipepapir

pabudt beskyttelsesdeksel:

Type A =beskyttesesdeksel for kappskive

Type B = Beskyttelsesdeksel for sliping

Type C = Beskyttesesdeksel for sliping og kapping (kombinasjon)

Type D = Beskyttelsesdeksel for slopekopp

Type F = Avsugsdeksel for kapping

Annet tilbehør:

(se også www.metabo.com)

A Metallstativ

B Strammemutter (14)

C Quick - spennmutter

Se www.metabo.com eller hovedkatalogen for komplett tilbehørsprogram.

12. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

En defekt stromkabel skal bare byttes med en original Metabo kabel som fas fra Metabo service.

På maskiner med betegnelsen W...B... skal fremsebelegget ogsa byttes nár kullbørstesettet byttes ut.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Du kan laste ned reservationslsister fra www.metabo.com.

13. Miljøvern

Slapestøvet som oppstår kan inneholde skadelige stoffer: Sorg for at de deponeres på korrekt mæte.

Følg nasjonale forskritter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske og elektroniskeprodukter (EE-avfall) og iverkset-telse iht. nasjonal rett ma kassert elektroverktøy samles atskilt og brings til miljøvenlig gjenvinning.

14. Tekniske data

Forklaringer til opplysningene på side 3. Med forbehold om endringer i hensikt av tekisk forbedring.

D_ =maks.diameterpaverktoy

t_max,1 =maksimalt tillatt tykkelse pa
innsatsverktoyet i festepunktet ved bruk
av strammemutter (14)

t_max,2 = maks. tykkelse pa verktoy i festepunktet ved bruk av Quick-spennmutter (1)

tmax,3 =Skrubbeskive kappeskive maks. tillatt tykkelse pa verktoyet tmax,4 =maks. tillatt tykkelse pa platebørster

M=Spindelgjenge

I =Lengde pá slipespindelen

Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer).

A Utslippsverdier

Disse verdiene gjør det mulig Å ansla emisjonen til elektroverktøyet og ÅSAMmenlikne ulike elektroverktøy. Avhengig av brauksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisatoriske tiltak.

Sliping av tynne plater aller andre arbeidsstykker som lett vibrerer kan gi betydelig hoyere stoyemisjon (inntil 15 dB) enn det emisjonsverdiene som oppgis. Slike arbeidsstykker bor hindres i a emittere stoy med egnede tiltak, som f.eks. bruk av tunge isolasjonsmatter. Den forhoyede stoyemisjonen ma ogsa tas hensyn til hvis det gjores en farevurdering av stoybelastningen aller det skal velges horselsvern.

Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60745:

a_h,SG = Svingningsemisjonsverdi (sliping av flater)

a_h,DS = Svingningsemisjonsverdi (sliping med slipetallerken)

K_h,SG / DS = Usikkerhet (vibrasjon)

4.4 Yderligere særlige

Stovbelastningen kan reduceres på følgende manners:

Maskiner med betegnelsen W 2..., WE 2...

Maskiner med "WE..." i typebetegnelsen:

foreskrevet beskyttessskaerm:

Type A = Skaerebeskyttelsesskaerm
Type B = Beskyttelsesskaerm til silibning
Type C = Beskyteltessskaerm til silibning og skæring (kombination)
Type D = Beskyttesesskaern til的比例

Øvrint tilbehør: (se også www.metabo.com)

A Stativ til metalskaering

B Spændemøtrik (14)

I =slibespindlens lengde

n0 =frilobshastighed(maksimalhastighed)

P1 =nominal optagen effekt

P_2 =afgiven effekt
