NÁVOD K OBSLUZE WEPB 24230 MVT Quick METABO

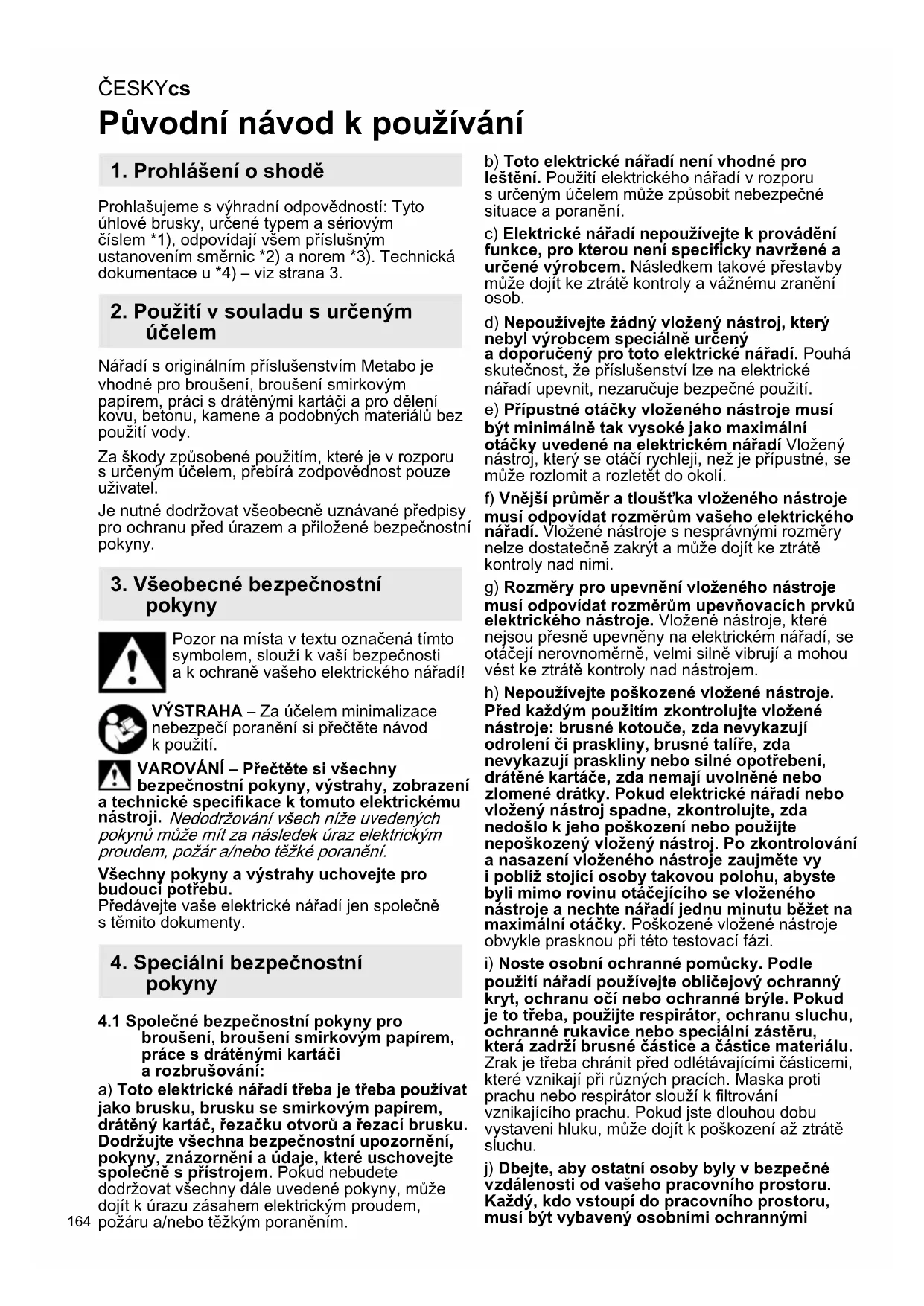

Püvodní námod k používání

1. Prohlášeni o shodě

Prohlasujeme s vyhradni odpovednosti: Tyto uhlové brusky, urcené typem a seriovym cislem *1), odpovidaji vsem prisluasnym ustanovenim smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Náradí s originínim príslušenstvím Metabo jevhodné pro broušeni, broušeni smirkovýmpapirem,préci s dratěnymi kartáci a pro deléníkovu, betonu, kamene a podobnych materialu bezpoužiti vody.

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovednost pouze uživatel.

Je nutné dodržovat všeobecne uznávané predpisy pro ochranu pred urazem a priložené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

Pozor na mista v textu označená tímtó symbolem, slouží k vaši bezpečnosti a k ochraně vašeho elektrického naradí!

VYSTRAHA - Za ucelem minimalizace nebezpeci poraneni si prectete navod k pouziti.

VAROVÁNÍ - Prečtěte si všechny bezpečnostnéPokyny, vystráhy, zobrazení

a technické specifikace k tomuto elektrickému nastroji. Nedodržovani vsech nizé uvedenychPokynu muze mít za následek uraz elektrickym proudem, požár a/nebo težké poraněni.

Vsechny pouny a vystrahy uchoveje pro budouci potrebu.

Předávejte vase elektrické náradí jen společné s temito dokumenty.

4. Speciérní bezpečnostné poukyny

4.1 Spolecné bezpečnostníPokyny pro broušeni, broušeni smirkovým papirem, práce s dratěnými kartáči a rozbrušovány:

a) Toto elektrické nárádi třeba je třeba používat jako brusku, brusku se smirkovým papirem, drátěný kartáč, rezačku otvorù a rezací brusku. Dodržujte vsechna bezpečnostní upozorněni, pokуny,znázorněni a udaje, které uschovejte společné s pristrojem. Pokud nebudete dodržovat vsechny dále uvedené pokуny, muže dojit k urazu zásahem elektrickým proudem, požáru a/nebo tězkým poraněnim.

b) Toto elektrické náradí není vchodné pro lestěni. Použité elektrického náradí v rozporu s určeným učelem můze zpúsobit nebezpečné situace a poraněni.

c) Elektrické nárdi nepoužívejte k provádení funkce, pro kterou není specificky navržené a určene vyrobcem. Nasledkem takové prestavby muže dojit ke ztrátě kontroly a váznému zraněni osob.

d) Nepoužívejte Žádný vlozený nastroj, ktery nebyl vyrobcem specialné urcený a doporučeny pro toto elektrické nařadi. Pouhá skutečnost, ze príslušenstvi lze na elektrické nařadi upevnit, nezarůčuje bezpečné použiti.

e) Připustné otáčky vlozeného nastroje musí byt minimálne tak vysokte jako maximálné otáčky uvedene na elektrickém naradi Vlozený nastroj, ktery se otáci rychleji, než je prípustné, se muže Rozlomit a Rozletět do okoli.

f) Vnejsi prumer at tloust'ka vlozeneho nastroje musi odpovidat Rozmerum vaheho elektrickeho na radi. Vlozenene nastroje s naspravnymi Rozmery nelze dostatecné zakr'ta muze dojit ke ztrate kontrly nad nimi.

g) Rozměry pro upevněni vlozeného nastroje musí odpovídat Rozmérum upevnovacích prvkú elektrického nastroje. Vlozené nastroje, které nejsou přesné upevněny na elektrickém náradí, se otaceji nerovnoměrně, velmi silné vibruji a mohou věst ke ztrátě kontroly nad nastrojem.

h) Nepoužívejte poskozené vložené nastroje. Pred kázám použitím zkontrolujte vložené nastroje: brusné kotouče, zda nevykazuji odroleni Č praskliny, brusné talíře, zda nevykazuji praskliny nebo silné opotřebeni, dratěné kartáče, zda nemaji uvolněné nebo zlomené drátky. Pokud elektrické naradi nebo vloženy nastroj spadne, zkontrolujte, zda nedoslo k jeho poskození nebo použijte nepoškozený vloženy nastroj. Po zkontrolováná a nasazení vloženého nastroje zaujměte vy i povlíž stojíci osoby takovou polohu, abyste byli mimo rovinu otáčejiciho se vloženého nastroje a nechte naradi Jednu minutu bežet na maximální otáčky. Poskozené vložené nastroje obvykle prasknou pri tétó testovaci fázi.

i) Noste osobni ochranné pomücky. Podle použiti náradí používejte obličejový ochranny kryt, ochranu oči nebo ochranné bryle. Pokud je to třeba, použijte respirator, ochranu sluchu, ochranné rukavice nebo specialné zastěru, která zadrží brusné cástice a cástice materialú. Zrak je třeba chranić pred odletávacijcimi cásticemi, které vznikaj pri ruzných pracích. Maska proti prachu nebo respirator slouží k filtrovány vznikajiciho prachu. Pokud jste dlouhou dobu vystaveni hluku, muže dojit k poskozeni až ztrátě sluchu.

j) Dbejte, aby ostatni osoby byly v bezpečné vzdálenosti od vašeho pracovniho prostoru. Každý, kdo vstoupí do pracovniho prostoru, musí byt vybavený osobnimi ochrannými

pomückami. Ulomky obrabeného kusu nebo Roztrzeného vlozeného nastroje se mohou Rozletét a zpusorbit poraněni i mimo bezprostřední pracovní prostor.
k) Pokud provadite prace, pri kterych muze vlozeny nastroj narazit na skrytá vedeni elektrického proudu nebo na vlastni sit'ovy kabel, drzte elektrické naradi pouze za izolované rukojeti. Pri kontaktu s vedenim pod napetim se muze napeti prenest i do kovovych casti naradi, a to muze zpusobit uraz elektrickym proudem.
I) Sit'ovy kabel nesmi byt v dosahu otacejicich se vlozenych nastroju. Pokud bye ste ztratili kontrlu nad naradim, muze dojit k preriznuti nebo zachyceni sit'oveho kabelu a vase ruka nebo paze se muze dostat do oblasti otacejiciho se vlozeneho nastroje.
m) Elektrické nářadi nikdy neodkládejte, dokud se vloženy nastroj zcela nezastavi. Otacejici se vloženy nastroj se muze dostat do kontaktu s odkladaci plochou, címž muze dojit ke ztrátě kontroly nad elektrickýn náradim.
n) Elektrické nárádi nenechávejte bežet pri prěnášeni. Pri nahodném dotyku muže dojit k zachycení oděvu rotujícím vložénám nastrojem a vloženy nástoj se muže zavrtat do vašeho těla.
o) Pravidelné Čistěte vzduchové Šterbiny
vašeho elektrického náradí. Ventilator pritahuje do krytu prac a v dusledku větsiho nahromaděné
kovového pracu muže dojit k ohroženi elektrickým proudem.
p) Elektrické náradí nepoužívejte v blízkosti hořlavych materialú. Jiskry by mohly zpùsobit vzniceni těchto materialú.
q) Nepoužívejte vlozené nastroje, které vyžadují kapalné chladici prostředky. Při použiti vody nebo jiných kapalnéch chladicich prostředku muze dojít k urazu elektrickým proudem.

4.2 Zpětny ráz a príslušné bezpečnostníníPokyny

Zpětny ráz preydavujé nahlou reakci na zablokovaná nebo zaseknutý otáčejíci se vložený nastroj, jako např. brusné kotouč, brusné talíř, drátěný kartáč atd. Zaseknutí nebo zablokovány ivede k nahlému zastavení otáčejíciho se vloženého nastroje. V dusledku toho dojde k akeleraci nekontrolovaného elektrického náradi proti směru otáčeni vloženého nastroje v misté zablokoványí.

Pokud se napr. brusny kotouc zasekne nebo
zablokujevobrabenem kuse, muze se hrana
brusného kotouce, ktera je zanořena do
obraběného kusu, zachytit a brusny kotouc se
muze vylomit nebo muze dojit ke zpětnému razu.
Brusny kotouc se potom začne pohybovat směrem
k pracovnikovi nebo od nèj, v závislosti na směru
otáčeni kotouc v miste zablokovani. Muze pritom
dojit i k Roztrženi brusnych kotoucú.

Zpětny ráz je dusledkem chybného použitie elektrického nárádi a/nebo nespránvych pracovnic podminek. Lze mu zabrànit vhodnymi

bezpečnostnímí opatřeními, která jsou popsána níže.

a) Elektrické nárádi držte pevně. Dbejte na to, abyste měli tělo a paže v takové poloze, v niz jste schopni silu zpětného razu vyrovnat. Používejte vždy pridavnou rukojet',Pokud patri k vybaveni elektrického nárádi, abyste měli co největéri kontrolu nad silou zpětného razu nebo reakčním momentem vznikajicim pri rozběhnutí nárádi. Pomoci yhodnych bezpečnostnich opatřeni muže pracovnik silu zpětného razu a reakčni silu zvládnout.
b) Nikdy nedávejte ruce do blízkosti rotujicích vlozenych nastroju. Vlozeny nastroj muze pri zpětném razu zaśahnout vaši ruku.
c) Vyhybeje tse telem mistu, do ktereho se elektricke nariad muze pohybovat pri zpětném razu. Zpětný raz zpúsobuje pohyb elektrického nariad v opacné směru k pohybu brusného kotouče v miste zablokovány.
d) Obzvlaste opatne pracujte v oblasti rohu, ostruch hran atd. Zabrahte tomu, aby se vlozené nastroje od obrabeneho kusu odrazily a zasekly. Rotujici vlozeny nastroj ma v Rozich, na ostruch hranach nebo pri odrazeni tendenci k zaseknuti. To muze vest ke ztrate kontroly nebo ke zpětnému razu.
e) K rezání d'reva nepoužívejte kotouč retězové pily, segmentový diamantový rezný kotouč s rozentupem segmentu větsím než 10 mm ani ozubený pilový kotouč. Takové vložné nastroje Častó zpùsobují zpětný raz nebo ztratu kontroly.

4.3 Zvlástni bezpečnostníPokyny pro broušeni a rozbrušováni:

a) Používejte výhradné brusné nastroje, které jsou pro príslušné elektrické nárádi schvalené, a ochranny kryt určeny pro použity druh brusného nastroje. Brusné nastroje, které nejsou pro príslušné elektrické nárádi určenié, nelze dostatečné zakráť a jsou nebezpečné.
b) Zalomené brusné kotouče museji byt namontovány tak, aby brusné plocha nepresahovala okraj ochranného krytu. Nesprávně namontovaný brusné kotouč, který vyčníva prěs okraj ochranného krytu, nelze dostatečné zakráť.
c) Ochranny kryt musi byt k elektrickému náradi bezpečné pripevněny a nastavený tak, aby bylo dosaženo maximálniho stupné bezpečnosti, tzn. ze směrem k pracovnikovi zústáva nezakryta co možné nejmensí cást brusného nastroje. Ochranny kryt pomáhma chránit uživatele pred ulomky, nahodnám kontaktem s brusném nastrojem a pred jiskrami, které by mohly zapálit odév.
d) Brusné nastroje se smí používat pouze pro doporučné použiti. Například: Nikdy nebruste bočné plochou rezného kotouče. Rezací brusné kotouče jsou určeny pro opracovány materialu hranou kotouče. Púsobeni sil z boku muže zpúsobit prasknutí tohoto brusného nastroje.
e) Používejte vždy nepoškozenou upinací prírubu, jejíž velikost a tvar odpovídá

CESKYcs

zvolenému brusnému kotouci. Vhodné príruby chrání brusné kotouč a snizuji tak nebezpeci prasknutí brusného kotouče. Príruby pro rezné kotouče se mohou lišit od prírub pro jiné brusné kotouče.

f) Nepoužívejte opotřebované brusné kotouče z větsiho elektrického náradí. Brusné kotouče pro větéri elektrické náradí nejsou dimenzované na vyší otáčky mensiho elektrického náradí a mohou prasknout.
g) V priadepouziti kotoucuna dvojity ucel pouziveje vzyvhdnoy ochranny kryt pro provadennou applaci. Nasledkem pouziti nespravneho ochranneho krytu muze byt pozadovanacchrana nedostatecnama uze vest k vaznym zranenim.

4.4 Dalsi zvlástni bezpečnostníPokyny pro rozbrušování:

a) Snažte se zabránit zablokoványí rezného kotouce a nepouživejte prilis velkou pritlačnou silu. Neprovádejte nadmérne hluboke rezy. Pretižením rezného kotouce se zvyšuje jeho namáhányá sklon k zaseknutí nebo zablokoványá a tedy možnost zpětného rázu nebo prasknutí brusného nastroje.
b) Vyhybejte se oblasti prd otacejicim se reznym kotoucem a za nim. Pokud pohybujete reznym kotoucem v obrabenem kuse smerem od sebe, muze se v pripadé zpétného razu otacejici se kotouc elektrického náradi odrazit primo naVAS.
c) Pokud dojde k zasekuti rezného kotouce neboPokud prerusite praci, vypnete elektrické náradiadrzte ho klidne,dokud se kotouc neprestane otacet.Nikdy se nesnazeVytahnout jeste se otacejici rezny kotouc zrezu,jinak muze dojit ke zpétnému razu. Zjistete a odstrahte pricinu zasekuti.
d) Elektrické nárdí nikdy znovu nezapinejte,Pokud se jeste nachází v obrabeném kuse. Nez začnete znovu opatrné rezat, nechte rezný kotouc rozběhnout na plné otáčky. V opacné prípadé se muže kotouc zaseknout, vyskocit z obrabeného kusu nebo zpúsobit zpětný raz.
e) Desky nebo velké obrabene kusy podeprete, abyste tak snizili riziko zpétného razu v dusledku zablokovani rezného kotouce. Velké obrabene kusy se mohou v dusledku vlastni hmotnosti prohnout. Obrabený kus je tbrepa podeprít na obou stranach kotouce, a sice jak v blízkosti linie rezu, tak i na hraně.
f) Obzvlaste opatrní bud'te pri ponornych rezech do stavajicích zdi nebo jin'ych oblasti, do kterych není vidět. Zanořeny rezný kotouc muže pri zariznuti do plynového nebo vodovodniho potrubi, elektrických kabelu nebo jin'ych objektu zpusobit zpětný raz.
g) Neprovádejte křivkové rezy. Přetízením
rezného kotouče se zvyšuje jeho namáhání a sklon
k zaseknutí nebo zablokováni a tedy možnost
zpetného rázu nebo prasknutí brusného nastroje,
což můze zpúsobit težké poraněni.

4.5 Speciáné bezpečnostní poukyny pro broušeni smirkovým papírem:

a) Nepoužívejte prilis velké brusné listy a rid'te se udaji vyrobce ohledné vyberu brusnych listú. Brusné papíry, které presahuji prés okraj brusného talíre, mohou zpusobit poraněni, zaseknutí, Roztrženi brusného papíru nebo zpětný raz.

4.6 ZvlástnébezpečnostnéPokyny pro práci s dratěnými kartáci:

a) Mejte na zreteli, ze z drateneho kartace vypadavaji draty i pri beznem pouziti. Nepretekujte draty nadmernou pritlachnou silou. Odlétavajici kousky dratku mahou velmi snadno proniknout tenkym odévem a/nebo kuzi.
b) Pokud se doporučuje ochranny kryt, dbejte na to, aby se ochranny kryt a dratěny kartáč vázajemné nedotýkaly. V dusledku pritlacné sily a odstředivych sil muže dojit ke zvětseni prüměru talírovych a hrncovych kartáčú.

4.7 Dalsí bezpečnostní poukyny:

VAROVÁNÍ - Vždy nods ochranné brýle.

Používejte ochranu sluchu.

VAROVÁNÍ - Elektrické náradí držte vždy oběma rukama.

Ochranny kryt pro broušeni nepoužívejte pri rozbrušovacích pracích. Pri práci s reznymi kotouči používejte z bezpečnostnich dūvodu nny kryt pro rezné kotouče.

Nepoužívejte segmentové diamantové rezné kotouče se stěrbinami mezi segmenty >10 ~mm . Prípustné jsou jen záporné uhly segmentu.

Vázané rezné kotouče používejte pouze tehdy,Pokud jsou zesilné.

Používejte elastické mezivrstvy,Pokud jsou dodávány společné s brusivem a pokud jsou požadovány.

Dbejte na vyrobcem uvedená data o stroji a príslušenství. Chrante kotouče prěd kontaktem s tukem a prěd nárazy!

Vlozené nastroje se musi skladovat a zachazet s nimi pečlivé podlePokynu vyrobce

Nikdy nepoužívejte Žezné kotouče k hrubováni nebo odhrotováni! Žezné kotouče nesmí být vystaveny bočnímu tlaku.

Obraběné kus musi pevně dosedat a byt zajistěné proti posunuti, napr. pomoci upinacích przypravku. Velké obraběné kusy musi byt dostatečné podepřény.

Pri pouziti vlozenych nastroju se zavitovou vlozkou se konec vretena nesmi dotykat dna otvoru brusného nastroje. Dbejte na to, aby zavit vlozeného nastroje byl dostatečné dlouhý, aby se do nej vešla celá delka vretena. Zavit vlozeného nastroje musi opodvidat zavitu vretena. Delka

a závit větena viz. strana 3 a kapitola 14. Technické udaje.

Doporucjeme používat vhodné stacionární odsávací zařizení. Vždy prědřade proudový chranič FI (RCD) s max. vybavovacím proudem 30 mA. Prí vypnutú uhlove brusky proudovým chraničem FI je třeba náradi zkontrolovat a yčistit. Viz. kapitola 9. Čistěné.

Poskozené, deformované, resp. vibrujici nastroje se nesmi použivat.

Dejte pozor, abyste nepoškodili plynové nebo vodovodni trabky, elektrické kabely a nosné zdi (statika).

Pred každým nastavovánim, vyménou nastroje nebo udrzbou vytáhněte sit'ovou zástrčku ze zásuvky.

Poskozenou nebo popraskanou pridavnou rukojet je nutno vymenit. Nepouzivejte naradi s poskozenou pridavnou rukojeti.

Poskozený nebo popraskány ochranný kryt vyměnte. Nepoužívejte náradí s poskozeným ochranným krytem.

Pokud chybeji nebo jsou poskozené casti zaifeni nebo ochranná zaifeni, zaifení nezapinejte.

Zařizení s jemným startem (rozpoznatelné podle „WE...“ typóho označeni): Pokud zařizení po zapnutí zrychli na maximálni rychlost, doslo k elektronické poruse. Dalsí bezpečnostné duležité elektronické funkce již nejsouk dispozici. Ihned nechte zařizení opravit (viz kapitola 12.).

Malé obrobky pripevněte. Např. pomoci upnutí ve sroubovacích svěrkách.

Pokud se kotouče montované s prírubou používají na dvoji učel (kombinované brusné a šezné kotouče), smí se používat Jen následujíci.typy ochrannych krytú: typ A, typ C.

Viz kapitola 11.

Nasledkem pouziti nespravneho ochranného krytu muze dojit ke ztraté kontroly a váznám zraněním. Příklady nespravného pouziti:

• Pri použit ochranného krytu typu A pro bočni broušeni se ochranny kryt a obrobek mohou navzajem rusit, to ma za následek nedostatečnou kontrolu.
• Pri použití ochranného krytu typu B pro rozbrušováni s vázanými reznymi kotouči hroží zvyşene riziko nasledkem vymrstěnych jisker a brusních cástic, jakoz i ulomku brusného kotouče v pripadě prasknutí kotouče.
• Pri pouziti ochranného krytu typu A, B, C pro Rozbrušovani nebo bočni broušeni v betonu nebo zdivu hroži zvýsené riziko vystavení prachu a následkem toho ztrata kontroly se zpětným razem.
• Pri použiti ochranného krytu typu A, B, C s talirovym kartáčem, jehož tlouš'tka prekracuje povolenou hodnotu, mohou draty narazit do ochranného krytu a nasledkem toho muže dojit k pretrženi dratu.
  Vždy používejte ochranny kryt, ktery je vhodný pro vloženy nastroj. Viz kapitola 11.

Snizovani prašnosti:

VAROVÁNÍ - Některé druhy prachu, které vznikaji pri broušeni smirkovým papírem, pilování, broušeni, vrtáni a jiních pracích, obsahuji chemikálie, o nichž je známó, ze zpùsobují rakovinu, vrozené vady nebo jina poskození Rozmnožovány. Několik príklad těchto chemikálii jsou:

• olovo z olovnatého nateru
  -mineralni prach z cihel, cementu a jinych materialu zdiva a
• arzén a chrom z chemicky osetreného dreva.
  Vase riziko zpusobéné touto zatěží se odlišuje v závislosti na tom, jak Často provadité tento druh práce. Chcete-li snížit zatíženi těmito
  chemikáliemi: Pracujte v dobře větránych prostorech a se schvalenymi ochrannymi pracovními prostředky, jako jsou např. prachové masky, které byly speciálné vyvinuty k odfiltrování mikroskopických Částic.

To se vztahuje i na prachy z jin'ych materialu, napr. nekteré druhy dreva (jako je dubovy nebo bukovy prac), kovu, azbestu. Dalsimi známymi chorobami jsou napr. allergické reakce, nemoci dychacich cest. Nedovolte, aby prac vnikl do tela.

Dodržujte směrnice a vnitrostátné prédpisy platné pro vás material, personal, použiti a misto použiti (např. prédpisy BOZP, likvidace).

Vzniklé cástice zachycujte v miste vzniku, zabrahte jejich usazovani v okolnim prostredi.

Pro specialni prace používejte vchodné
prísluěnství. Díky tomu se dostane do okolního
prostřé míné Částic.

Používejte vchodné odsávání.

Snižte prašnost nasledujícím opatřeni:

• nesmérujte tok odletujicich castic a proud odpadniho vzduchu ze stroje na sebe nebo na osoby ve vašem okoli ani na usazený prach,
• používejte odsávací zařizení a cisticku vzduchu,
• pracovište dobre větrejte a udržujte odsávaním Čisté. Zametáni nebo ofukování viří prach.
• Ochranny odév vysajte nebo vyperte.
  Nevyfukujte, nesnăžte se odév vyprášit ani kartáčovat.

5. Přehled

Viz. strana 2.

1 Upinací matice „Quick"
2 Opěrná příruba *
3 Vře t e n o
4 W A... .operná príruba Autobalancer (nedá se sejmout) *
5 Tlačitko pro aretaci vřetena
6 Elektronický signalizačnéukazatel*
7 Rukojet
8 Blokováni (proti neúmyslnému zapnut, príp. pro trvalé zapnutí) *
9 Spinačové tlačitko (pro zapnuti/vypnuti)
0 Tlačitko (pro pretočeni hlavní rukojeti)
1 Hlavni rukojet
12 Pridavná rukojet' / pridavná rukojet's tlumením vibrate

CESKYcs

13 Ochranny kryt
14 Upinací matice *
15 Klic pro dva otvory*
16 Upinaci uzavir (pro prestaveni ochranného krytu bez použiti náradi)
17 Sroub (pro nastavení upinaci sily upinacího uzáveru)

• v závislosti na vybavení / není současti dodávky

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitocet na typovém odpovidaji udajum vaši elektrické sítě.

Vždy zapněte Fl-proudový chránic (RCD) s max. vybavovacim proudém 30 mA.

Použijte pouze s prodlužovacim kabelm s minimálnim průezem 1,5 mm². Produžovaci kabely museji byt vchodné pro príkon daného zařizení (porov. technické udaje). Pri použivani kabeloveho kotouče vždy zcela odvinte kabel.

6.1 Připevněni pridavné rukojeti

1. Pracujte jen s pripevnénou pridavnou rukojet (12)! Pevne naśroubujte pridavnou rukojet' u do levého, středniho nebo pravého boveho otvoru (podle potřeby).

6.2 Upevnit ochranny kryt

Pred uvedenim do provozu: Upevnéte ochranny kryt.

Z bezpečnostnich duvodu používejte
předepsaný ochranny kryt pro daný vložený roj! Následkem použiti nasprávného
hannesho krytu muže dojit ke ztrátě kontroly a yém zraněním. Viz. také kapitola 11. Mušenstvi!

Používejte pouze vlozené nastroje, které ochranný kryt présahuje minimálne o 3,4 mm.

6.3 Otočná rukojet

Pracujte pouze se zaaretovanou hlavní rukojetí (11).

Viz strana 2, obrazek C.

• Stiskněte tlacítko (10).
• Hlavni rukojet' (11) se nyni da otočit o 90^ na obě strany a zaaretoyat.
  -Zkontrolujte bezpečné osazení: Hlavní rukojet (11) musi zapadnout a nesmí se dát pretočit.

6.4 Sitová prípopka

Sit'ové zásuvky museji byt chráněny setrvačnými pojistkami nebo jističi vedení.

Zarizenis, WE... " na typovem označeni: (S vestavěným automatickým omezenim rozběhového proudu (jemný rozběh). Sǐtove zásuvky museji byt chráněny rychlými pojistkami nebo jističi vedení.

7. Nasazení brusného kotouče

Pred kazdym postupem prestrojeni: vytihnete sitovou zastrchu ze zasuvky. roj musi byt vypnuty a vrteno se nesmi et.

Při práci s delicimi kotouči používejte
z bezpečnostnich důvodů ochranny kryt prot
í kotouče (viz kapitola 11. Príslušenstvi).

7.1 Zaaretujte vreteno

Tlacitko pro aretaci vretena (5) stisknete pouze pri zastavené vretenu.

• Stisknéte tlacitko pro aretaci vretena (5)
  a vreteno (3) pootočte rukou tak, až tlacitko pro aretaci vretena citelně zasković.

7.2 Upnuti brusného kotouče

Viz. strana 2, znázorněni D.

• Na vreteno nasadte opernou prirubu (2). Přiruba je správné nasazená tehyd, když s ni na vretenu nelze otáčet.
• Brusny kotouč položte na opěrnou prírubu (2), jak je znázorněno na obrázku.

Brusny kotouc musi na opernou prirubu dosedat rovnomerne.

Opěrná príruba Autubalancer (4) je pevně pripevně na vřeteno. Je to, jaku jiních chýh uhlovych brusek, není nutné odnimatelná ora príruby.

Stykové plochy opérné prírfuby Autobalancer (4), brusného kotouče a upinaci matice Quick, Črìp. upinaci matice (14) museji byt Čisté. Čně dě vycistěte.

• Položte brusné kotouč na opěrnou prírubu (4). Brusné kotouč musi na opěrnou prírubu dosedat rovnoměrů.

7.3 Upevnéni/uvolnéni upinací matice Quick" (v závislosti na vybaveni)

Upevnit upinacímatici Quick (1):

1. Pokud je vlozeny nastroj v oblasti upinani 2. silnejsi než 8 mm, nelze upinaci matici 3. k" použit! Potom použijte upinaci matici (14) s. 4. Čerovým klicem (15).

Používejte pouze bezchybnou a nepoškozenou upinací matici Quick: Šipka

musí ukazovat na výřez na vnějsím kroužku (viz obrázek, strana 2).

• Zaaretujte vreteno (viz kapitola 7.1).
• Upinacímatici Quick (1) nasadte na vreteno (3). Viz obrázek, strana 2.
• Upinacimatici,Quick"utahnete rukou ve smeruhodinovych ručicek.
• Pootocenim brusného kotouce silou ve sméru hodinovych ručíček upínací matici „Quick" dotáhněte.

U zařizení s označením W...B... je cítit zvyšený odpor pri posledních 180°.

Uvolněni (1) upínací matice „Quick“:

• Zaaretujte vreteno (viz kapitola 7.1).
• Upinacímatici Quick (1) odśroubujte proti směru hodinovych ručicek.

7.4 Upevněni/uvolnéni upinací matice (v závislosti na vybavení)

Upevnéi upinací matice (14):

Strany upinaci matice jsou rozdilne. Upinaci matici našroubujte na vreteno následujicim zpúsobem:

Viz.strana2,obrakekE.

-A) U tenkych brusnych kotoucu:

Nakružek upinaci matische (14) směřuje nahoru, tím lze tenký brusné kotouč bezpečné upnout.

U zařizení označením W...B... je citit zvyšený odpor pri poslednich 180°.

Uvolněni upínací matice:

• Zaaretujte vreteno (viz kapitola 7.1). Upinacá matici (14) povolte klicem pro dva otvory (15) proti smeru hodinovych ručicek.

8. Použití

8.1 Zapnuti/vypnuti

Nárdí vedte vždy oběma rukama.

Nejprve zapněte, teprve potom príblížte vložéný nastroj k obrábenému kusu.

Zabrahte neumyslnému spusteni: Náradí vždy vypněte, pokud vytáhnete sit'ovou zástrčku ze zásuvky neboPokud dojde k preruseni napajeni.

Pri trvalém zapnuti bezi nara diál, iPokud by doslo k jeho vytrzení z ruky. Proto jej vždy drzte pevné oběma rukama za príslušné rukojeti, zaujměte bezpečný postoj a soustřed'te se na préci.

Zabraţe tomu, aby năradi nasávalo dalşi prach, třisky a piliny. Po vypnuti položte năradi až po uplném zastaveni motoru.

Viz strana 2, obrazek A.

Momentové spináni:

Zapnuti: Blokovani (8) posunte ve smeru sipky a potom stisknete spinačové tlacitko (9).

Vypnuti: Pustte spinačové tlacitko (9).

Trvalé zapnuti (v závislosti na vybavení):

Zapnuti: Blokovani (8) posunte ve smeru sipky a potom stisknete spinacovte tlačitko (9) a podržte stisknute. Prístroj je nyni zapnuty. Nyni opet posunte blokovani (8) ve smeru sipky, abyste zaaretovali spinacovte tlačitko (9) (trvalé zapnuti).

Vypnuti: Stisknete spinacové tlacitkové (9) a pust'te.

Zařízení s označením W...B: Momentové zapnutí (s funkci Totmann):

Viz.strana2,obrazingB.

Zapnuti: Spinačové tlacitko (9) posuţe dopredu a potom jej stisknéte (9) nahoru.

Vypnuti: Pusftte spinacove flacitko (9).

Náradí mirné pritlačujte a pohybjte jím po ploše sem a tam, aby se povrch obrăného kusu prilis nezahrival.

Hrubovani: Abyste dosáhli dobrého vysledku práce, pracujte s náradím nakloněnám v uhlu 30^ - 40^ .

Deleni:

Pri deleni pracujte vzdy v protibznem smeru (viz obrazek). Jinak vznika nebezpeci, ze na radine nekontrovane vybehne z rezu. Pracujte s mirnym posuvem,

prizpusobenym opracovavanemu materialu.
Naradi nenatacejte, netlachte na nej, nekomihejte jim.

Broušeni smirkovým papirem:

Naradi mirne pritlacujte a pohybjte jim po plose sem a tam, aby se povrch obrabeného kusu prilis nezahrival.

Práce s draténym kartáčem:

Naradi mirne pritlacujte.

9. Čistěné

Pri zpracovani se mohou ve vnitru elektrického náradi usazovat cástice. To omezuje chlazení stroje. Vodivé nanosy mohou omezovat ochranou izolaci stroje a mohou zpusobit elektricky uraz.

Stroj pravidelné, casto a dusledné pomoci vsech prédnich i zadnich vzduchovych pruduch vysávejte nebo vyfoukejte suchým vzduchem. Předtim odpojté elektricky nastroj z napajeni, pritom noste ochranné bryle a vchodnou prachovou masku. Pri vyfukovani dbeje na správné odsávani.

Tlačitko (10) pro nastavení rukojeti: Tlačitko obcas vysajte nebo profoukněte suchým vzduchem (ve stisknutém stavu ve všech 3 polohách hlavní rukojeti). Predtim odpojte elektrický nastroj z

CESKYcs

napajeni, pritom noste ochranné bryle a prachovou masku.

10. Odstraněni poruchy

Zařízení s. WE...“ na typovém označeni:

• Ochrana proti pretiženi: Rozsviti se indicator elektronického signalu (6) a zátežové otáčky ZNACNE klesaji. Teplota motoru je príliš vysoká! Zařizení nechte běžet na volnoběh, dokud zařizení nezh cladne a indicator elektronického signalu nezhasne.
• Ochrana proti pretiženi: Sviti indicator elektronického signalu: (6) a otáčky MÍRNE klesaji. Stroj je pretiženy. Pokracujte práci se sniženým zatiženim, dokud nezhasne indicator elektrického signalu.
• Elektronické bezpečnostní vypnutí: Svítí indicator elektronického signálu (6) a zařizení se samocinné VYPNE. Je-li náběhová rychlost proudu prilis yvsoká (jako napr. pri nahlém zablokoványne bozo zpétné razu), zařizení se vypne. Zařizení vypněte tlacitkovým spinačem (9). Poté jej opět zapnéte a normalnéPokracujte. Zabraťe dalšimu zablokoványí. Viz kapitolu 4.2.
• Ochrana proti opětovnému zapnutí: Indikátor elektronickeho signálu (6) BLIKA a zařizení nebeží. Doslo k aktivaci ochrany proti opětovnému spustěné. Pokud dojek k zapojeni sit'ove zastročky pri zapnutém náradi nebo obnoveni napajeni po jeho prerušeni, náradi se nerozběhne. Náradi vypněte a znovu zapnéte.
• Po zapnuti zařizení velmi rychle zrychlí na maximální otáčky, to znaměna, ze automatické omezení rozběhového proudu (jemné rozběh) nefunguje. Vyskytla se elektronická chyba; dalí bezpečnostné duležité elektronické funkce již nejsou k dispozici. Ihned nechte zařizení opravit (viz kapitola 12.).

Používejte pouze origináni príslušenstvi Metabo.

Používejte pouze prísluěs neství, které splnuje požadavky a parametry uvedené v tomto námodu k o b s l u z e.

Príslušenstvi pevně upevněte. Pokud se zařizení používa s držákem: Zařizení pevně upevněte. Ztráta kontroly nad náradim muže zpúsobit poraněné.

Viz.strana 4.

Pro dany pracovni ukol pouzivejte vzdvy hodn ylozeny nastroj a predepsany ochranny kryt. Viz strana 5. (Obrazky jsou jen ilustracni).

Pracovniukol:

1 = broušeni plochou

2 = rozbrušoványi
3 = vrtaní der
4 = drátěné kartáče
5 = broušeni smirkovým papírem

Vlozené nastroje:

1.1 = hrubovaci kotouč
1.2 = brusny hrnec (keramicky)
2.1 = rezný kotouč „kov"
2.2 = rezný kotouč „zdivo/beton"
2.3 = diamantový rezný kotouč „zdivo/beton"
2.4 = rezný kotouč na dvojity učel (kombinovany brusný a rezný kotouč)
3.1 = diamantové vrtaci korunky
4.1 = kulatykartac
4.2 = hrncovy kartáč
5.1 = lamelový brusný talíř
5.2 = brusný talír pro brusné listy

Pridepsany ochranny kryt:

typ A = -ochranny kryt k použiti pri rozbrušovani
typ B = ochranny kryt pro broušeni

typ C = ochranny kryt pro broušeni a rozbrušováni (kombinace)

typ D = ochranny kryt pro brusny hrnec

typ F = odsavaci ochranny kryt pro Rozbrušovani

Dalsi prisluenstvi:

(viz i www.metabo.com)

Kompletní nabídku príslušenstvī najdete na

www.metabo.com nebo v základnim katalogu.

12. Opravy

Opravy elektrického nárádi smí provadět pouze kvalifikovány elektríkar!

Vadný sítový privodníkabel smí byt nahrazen pouze speciánlím, originálím sítovým privodním kabelem Metabo, ktery lze objednat prostřednictvím servisu Metabo.

U zarizenis oznacenim W...B... je nutne pri vymene sady uhliku vymeneti brzdove oblozeni.

S elektrickym náradim Metabo vyžadujícím opravu se prosím obrat'te na vase zastoupeni Metabo. Adresy viz. www.metabo.cz.

Seznamy nahrdnich dlu si muzete stahnout na adrese www.metabo.cz.

13. Ochrana Životniho prostředí

Vznikajici brusny prach muze obsahovat skodlive latky: ekologicky zlikvidujte.

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého nařadi, obalu a príslušenství.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho odpadu! Podle evropské směrnice 2012/19/EU o odpadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické náradi shromazdovano oddělené a odevzdánok ekologické recyklaci.

14. Technické udaje

Vysvětlívy k udajum na strane 3. Změny na základě technickéhoPokroku vyhrazeny.

Dmax =max. prümér vlozeného nastroje

t_max,1 = . pripustná tloust'ka vlozeného nastroje v rozsahu upinani pri pouziti upinaci matice (14)

t_max,2 = . pripustná tloust'ka vlozeného nastroje v oblasti upinani pri použiti upinací matice „Quick" (1)

t_max,3 = vrubovací kotouč/dělići kotouč: max. prípustné tlouš'tka vloženého nástroje

t_,4 = . připustná tlouš'kataližovych kartáču

M = zavit vretena

I = délka brusného vretena

n0 =volnoběžné otáčky (maximální otáčky) P1 =jmenovitý príkon

P2 =výkon

m=hmotnost bez sit'ového kabelu

Naméréné hodnoty dre EN 60745.

Nárdí tridy ochrany II

\~ stridavy proud

Tyto hodnoty umozhnuj odhadnout emise elektrické nařadi a porovnat ruzna elektrické nařadi. V závislosti na podminkach použiti, stavu elektrického nařadi nebo vlozenych nastroju muze byt skutečné zatiženi vyssi nebo nižsi. Pri odhadovani zohledněte prestávy v przyci a faze nižsiho zatiženi. Na zákadle náležite prizpúsobených odhadnutych hodnot stanovte ochranná opatřeni pro uživatele, napr. organizačné opatřeni.

Broušeni tenkych plechu nebo jin'ych mirne vibrujicich obrobku s velkym povrchem muze vest k podstatne vyssi celkové emisi hluku (až do 15 dB), než jsou uvedene hodnoty emise hluku.

Pokud możno je třeba co nejvíce zabránit
zavedením vhodních opatěné, jako napr.
pripevněm těžkých pružních tlumících rohoží,
aby takové obrobky vydávali hluk. Zvyşné emise
hluku je nutné zohlednit i pri hodnocéní rizika
vystavení hluku a vyberu vhodné ochrany sluchu.

Celkova hodnota vibraci (soucet vektoru ve trech smerech) zjištená podle EN 60745:

ah, SG =hodnota emise kmitani (obrousit povrch) ah, DS =hodnota emisi kmitani (brouseni pomoci brusného talère)

Typická hladina hluku A:

Používejte ochranu sluchu!
