GEBRUIKSAANWIJZING Shire PRF0119823A ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst honden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De afzigkap is ontworpen voor het afzigen van rook- en kookdampen en isuitsuitend bestemd voor huishoudelijk gebruik.

De afzuigkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, darüber blijven de gebruiks-, onderhouds- en installmentie aanwijzingendezelfde.

! Dit boekje要去 voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
! Alvorens met de installmentie van het apparaat te beginnen controller of de onderdelen Niet beschadigd zich. Als dat wel het geval is neem contact op met de verkoper en ga niet verdier met de installmentiehandelingen.

Opmerking: De details aangegeven met het teken (^*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Alvorens reinigings- of onderhoudswerkzaamheden uit te voeren, de kap ontkoppellen van de elektrische voeding door het verwijderen van de stekker of door het loskoppelen van de algemene schakelaar van de woning.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandschoenen.

Deze apparatuur kan worden gebruikt door kinderen vanaf de leeftijd van 8年龄段 en door mensen met beperkte lichameli-jke, zintuiglijke of verstandelijk vermo-gens of met gebrek aan ervaring en behoefte kennis, mits ze onder juist toezicht zich of instructies hebben gekregen over hoe het apparaat veilig te gebruiken en zich bewust zich van de verwante geva

ren.

Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelen.

Schoonmaak en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht.

De ruimte要去 voldoende geventileerd worden, wanneer de afzugkap worden gebruikt samen met andere apparaten die werken op gas of andere brandstoffen.

Reinig regelmatig zowel de binnenkant als de buitenkant van de kap (MIN-STENS EEN KEER PER MAAND), neem de specifieke onderhoudsvoorschriften altijd in acht.

Het Niet naleven van de reinigingsvoorschriften of de aanwijzingen voor het vervangen en reinigen van de filters kan brand veroorzaken.

Het is ten strengste verboden voedsel direct boven de vlam te bereiden onder de kap.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, dus moet in ieder geval worden vermeden.

Het frituren要去 constant in de gaten gehonden worden om te voorkomen dat oververhitte olie brand vat.

WAARSCHUWING: Wanner de kookplaat in gebruik is, kuren de toegankelijke delen van de afzuigkap het worden Voor verranging van de lamp alleen het type lamp gebruiken dat aangegeven is in het deel 'onderhoud / verwangen van de lamp' in deze handeiding.

Waarschuwing! Het apparaat Niet aansluten op het elektriciteitsnet voordat de installmente volledig is voltooid.

Voor de technische normen en de veiligheidsnormen die moeten worden nagekomen in verband met de afvoer van rookgassen要去 zich strikt honden aan de bepalingen van de regelgeving van de lokale autoriteiten.

De afgevoerde lucht mag nicht worden weggeleid door een kanaal dat ook gebruikt worden voor de afvoer van rook die geprodueerd worden door apparaten op gas of andere brandstoffen.

De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten, sondern er dan gevaar voor een elektrische schok bestaat.

Gebruik de afzuigkap nooit zonder correct gemonteerd rooster!

De afzugkap mag NOoit worden gebruikt als plek om spullen op te leggen, tenzij uitdrukkelijk aangegeven.

Gebruik alleen de bevestigingsschoeven die bij het product worden geleverd voor de installmentie, of, indien nicht meegeleverd, koop het juiste type schroeven. Gebruik de juiste lengte voor de schroeven die zich aangegeven in de Installatiehandleiding. In geval van twijfel, raadpleeg een erkend servicecentrum of soortgelijk gekwalificeerd personeel. LET OP! Wanner schroeven en bevestigingsmiddelen Niet geinstalleerd worden zoals aangegeven in deze instructies kan dit elektrische gezaren tot gevolg hebben.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbooop het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoort in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanner u begint te koken en LAST de kap nog enkele minuten ingeschakeld nadat u maar bent met koken. Verhoog de snelheid alleen wanner er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situations. Vervang de koolstofffilter(s) indien nodig om een goede efficiente voor het wegemen van geurtjes te beholden. Maak de vetfilter(s) indien nodig schoon om een goede efficiente van de vetfilter te beholden. Gebruik de maximale diameter van het leidingsystem zoals aangegeven in deze handleiding om de efficiente te optimiseren en lawaai tot een minimum te beperken.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparatus

De aangezogen rook en damp worden maar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en要去 apart aangekocht worden.

De diameter van de afvoerpijp要去 even groot় als die van de verbindingsring.

Note. Als de afzuigkap reeds is voorzien van koolstofffilter dan要去 dit verwijden.

Verbind de afzuiigkap aan wandafvoerijpen en afvoeropeningen met bezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter za leiden tot een vermogesverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoord worden afgewezen.

! De lengte van het afvoerkanaal moet zo kort möglichelijk়n.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
! Vermijd große verschillen in doorsnede.

Filtrerende versie

De opgenomen lucht worden ontvet en gefilterd voordat het waar wordt teruggevoerd in het vertrek.

Om de kap in deze uitvoering te gebruiken dient een extra actief koolstofffiltersystem te worden toegevoegd.

Het installeren

afb.3

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 55cm liggen, in geval van een elektrisch fornuis en 70cm in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Om de kap en de draagbeugel van de schouw te bevestigen boor 6 gaten (Ø 8mm 40 mm diep) op deplaatsen aangegeven op de boormal, volgens de installmentetekeningen. Na de montage controller dat de afzuigkap en de schouw perfect uitgelijnd zijn.

Het product is goedgekeurd voor installations op kookvlakken met hoogstens 6 pitten.

Elektrische aansluiting

De netspanning要去 overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de afzuigkap waar aan het voedingsnet aan te sluiten controllerer eerst of deze goed werk, controllerer waarom.altijd of de voedingskabel goed is aangesloten.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie Dienst worden verrangen om ieder risico te voorkomen.

Montage

Voor de installment:

• Controller of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt worden.
• Controller of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (^) , garantiebewijs (^) enz.), indien deze voorwerpen aanwezigং发展格局 en bewaar zegood.

De afzuigkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschicht�n voor het type muur/plafond. Het muur/plafond要去 stevig genoeg zichn om het gewicht van de kap te dragen.

Werking

Model met knoppenbord met 5 knoppen

Om de functies van de afzuigkap te selecteren is het voldoende de bedieningen aan te raken:

a. Knop voor de toename van de snelheid (zuigkracht):
Snelheid (zuigkracht) 1
Snelheid (zuigkracht) 2
Snelheid (zuigkracht) 3
Opmerking: De slelheid (zuigkracht) 3 heeft een timer, na ongeveer 5 minuten keert de kap waar terug in slelheid (zuigkracht) 2.
b. Knop voor de afname van de snelheid (zuigkracht).
c. Zuigmotor ON/OFF.
d. Lichtknop ON/OFF
e. ON/OFF geprogrammeerde uitschakeling: Voor de uitschakeling van de ingeschakelde slelheid (zuigkracht) na ongeveer 3 minutes.

Modellen met mechanisch bedieningspaneel

a. Lichtschakelaar ON/OFF.
b. Schakelaar OFF/snelheid 1
c. Selectieknop snelheid 2
d. Selectieknop snelheid 3

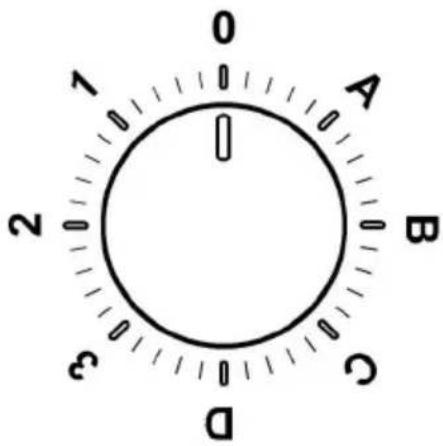

Modellen met standenknop

0	UIT
1	Snelheid 1 Licht UIT
2	Snelheid 2 Licht UIT
3	Snelheid 3 Licht UIT
A	Licht AAN
B	Snelheid 1 Licht AAN
C	Snelheid 2 Licht AAN
D	Snelheid 3 Licht AAN

Bedieningspaneel met 6 toetsen

Om de functies van de wasemkap te selecteren is het voldoende de bedieningen aan te raken

Lichtschakelaar ON/OFF

Selectieknop voor de intensieve snugheid (zuigkracht) - tijdsduur 5 minute:de kap werktopeintensieve zuigkracht en na afloop van de 5 minuuten keert hij terug op de eerder ingestelde stand.

Selectieknop voor de maximum snelheid (zuigkracht)

Selectieknop voor de middelste snugheid (zuigkracht) - indien deze knop knippert moet het koolstofffilter gereinigd of verrangen worden. Deze signalering is gewoonlijk

uitgeschakeld. Om de signalering te activeren, de elektronische inrichting uitschakelen door, 3 seconden lang, op de toets 0 te drukken.

Druk verwolgens tegelijkkertijd, 3 seconden lang, op de toetsen 1 en 2, eerst za alleen toets 1 knipperen en verwolgens de toetsen 1 en 2, hetgeen de activering aangeeft. Herhaal dezehandling om de signalering weeer uit te schakelen, eerst zullen de toetsen 1 en 2 knipperen en verwolgens de toets 1, om de uitschakeling aan te gehen.

Selectieknop voor de minimum snelheid (zuigkracht) - indien deze knop knippert moet het vetfilter gereinigd worden.

Motor OFF (stand by) - Uitsluiting van de elektronische inrichting - Reset filters reiniging/vervanging signalering. MOTOR OFF

Druk kort op deze knop om de motor uit te zetten.

RESET FILTERS SIGNALERING

Na de onderhoudswerkzaamheden op de filters druk, met ingeschakelde kap, op de knop totdat het geluidssignaal luidt. Het knipperende lampje 1 (vetfilter) of 2 (koolstofffilter) stopt te knipperen.

UITSLUITING VAN DE ELEKTRONISCHE INRICHTING

Druk 3 seconden lang op de knop, de bedieningselektronica van de wasemkap wordenuitgesloten.

Deze functie kan nuttig+zijn gedurende de reingijing van het product.

Om de inrichting wee in te schakelen de handeling opnieuw uitvoeren.

In geval van eventuele storingen, voordat U zich tot de assistentie service wendl, minstens 5 sec. het toestel van de elektrische voeding ontkoppelen, door de stekkeruit te trekken en, daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl u zich tot de assistentie service.

Onderhoud

Schoonmaak

Gebruik voor het reinigen UITSLUITEND een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. GEBRUIK GEEN GEREEDSCHAPPEN OF INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen bevatten. GEEN ALCOHOL GEBRUIKEN!

Vetfilter

afb. 11

Houdt de vetdeeltjes vast.

Het metalen vetfilter要去e enmaal per maand worden gereinigld met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist Niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparatus)

afb. 12

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindtplaats na een min ofeer langdurig gebruik en hangt af van de manier waarop wordt gekook en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opniewe gebrukt worden

Rond koolstoffilter

Plaats een filter aanijdere zijde ter bedekking van beide roosters die als bescherming van het draaionderdeel van de motor dienen, daarna met de wijzers van de klok meedraaien.

Voor de demontage in de tegenovergestelde richting draaien.

Vervanging lampjes

afb. 10

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zich in de buurt van het lampje.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of ieets dergelijks.
2. verwang het kapotte lampje met een LED lampje of een halogeneenlampje met bezelfde eigenschappen, zoals aangegeven op het typeplaatje of naast het lampje zich: LED lampje: Voor de verwangning neem contact op met de technische assistentie.

Halogeen lampje: 12V - 20W max - G4 (raak de lampjes nicht met blote handen aan).

1. Sluit de lampenkap weeer (klikt op+zijn plaats).

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
