Shire PRF0119823A - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Elica
Modelo	Shire PRF0119823A
Utilização	Evacuação exterior ou recirculação interior (com filtro de carvão)
Tipos de comando	Tátil (5 teclas) ou mecânico (botões ou seletor) conforme versão
Número de velocidades	3 velocidades + função intensiva (5 minutos)
Iluminação	LED ou halogéneo (conforme versão)
Filtro de gordura	Metálico, lavável na máquina de lavar louça ou à mão
Filtro de carvão	Ativo, substituição recomendada a cada 4 meses
Alarme de saturação dos filtros	Sim (para filtros de gordura e de carvão, conforme versão)
Desligamento programado	Sim, 3 minutos
Distância mínima de segurança	55 cm (cozedura elétrica) / 70 cm (cozedura a gás ou mista)
Diâmetro de evacuação	A adaptar conforme flange de ligação (não fornecido)
Número máximo de queimadores	6
Segurança	Desconexão elétrica antes da manutenção; utilização por crianças ≥8 anos com supervisão
Limpeza	Pano húmido e detergente neutro; não usar álcool ou abrasivos
Reparabilidade	Substituição das lâmpadas possível (LED ou halogéneo G4)
Conformidade	Diretiva REEE 2012/19/UE, normas EN/IEC 60335, 61591, etc.

Perguntas frequentes - Shire PRF0119823A ELICA

Como instalar o exaustor Shire PRF0119823A?

Siga as instruções de montagem fornecidas. Respeite as distâncias mínimas (55 cm para cozedura elétrica, 70 cm para gás) e utilize os parafusos de fixação fornecidos. Para a ligação elétrica, verifique se a tensão corresponde à da placa de características e se uma tomada acessível está disponível.

Qual distância respeitar entre o exaustor e a placa de cozedura?

A distância mínima entre a superfície de suporte dos recipientes e a parte mais baixa do exaustor é de 55 cm para fogões elétricos e de 70 cm para fogões a gás ou mistos. Se as instruções da placa indicarem uma distância maior, respeite essa.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Utilize detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Para desmontá-lo, puxe a pega de desengate com mola.

Quando substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído no máximo a cada 4 meses, ou mais frequentemente conforme o uso. Não pode ser limpo ou regenerado. Utilize apenas na versão de recirculação.

Como utilizar a função de desligamento programado?

Nos modelos com comando tátil, prima o botão de desligamento programado (tecla e) para que a velocidade ativa pare após cerca de 3 minutos. Nos modelos mecânicos, esta função pode não estar disponível.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas. Se estiverem defeituosas, substitua-as por lâmpadas do mesmo tipo (LED ou halogéneo G4 12V 20W máx.). Para LED, contacte o serviço de assistência técnica.

Como redefinir o alarme de saturação dos filtros?

Depois de limpar ou substituir os filtros, prima a tecla OFF motor (tecla 0) até ao sinal acústico. O indicador intermitente (filtro de gordura ou de carvão) apaga-se então.

Posso utilizar o exaustor sem filtro de carvão em modo de evacuação?

Sim, na versão de evacuação exterior, o filtro de carvão deve ser retirado. Só é necessário na versão de recirculação (sem conduta exterior).

O que fazer em caso de mau funcionamento?

Desligue o exaustor da tomada durante cerca de 5 segundos e volte a ligá-lo. Se o problema persistir, contacte o serviço de reparação competente. Não tente reparar você mesmo.

Onde encontrar o manual de instruções?

O manual de instruções está disponível gratuitamente online em formato PDF no site notice-facile.com. Pode também solicitar uma tradução no seu idioma.

MANUAL DE UTILIZADOR Shire PRF0119823A ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

O exaustor pode ter estéticas diferentes daquelas ilustradas neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certificar-se de que o manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que aparecem com o símbolo “(*)” são acessórios opcionais fornecidos somente em outros modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos

envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, tanto interna como externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o que está expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa do fogão.

Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATENÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumaça, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condução deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam em uso para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilize o exaustor sem as grades montadas corretamente.

O exaustor nunca deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não fornecidos, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

Ligue o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser realizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição da performance de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

Utilizar um tubo condutor com o comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). Evitar alterações drásticas da seção do tubo (diâmetro).

Versão filtrante

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Instalação

Fig. 3

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 55 cm no caso de fogões elétricos e 70 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação. Conforme descrito nos desenhos de instalação, realizar 6 furos (Ø 8 mm e profundidade 40 mm), nas posições indicadas no Modelo de perfuração, para fixar o exaustor e a barra de suporte da chaminé. Ao final da instalação, verificar que exaustor e chaminé estejam perfeitamente alinhados.

O produto é aprovado para instalação em lugares de fogão com até 6 bocas.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo antes da instalação.

Se não dotado de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo Serviço de Assistência Técnica autorizado de modo a prevenir qualquer risco.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o exaustor na versão filtrante.
• Verificar que, dentro do exaustor, não haja (por motivos de transporte) materiais extras (por exemplo envelopes com parafusos ( ), garantias ( ) etc.), eventualmente tirar e conservar.

O exaustor é dotado de buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado para sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

Modelo com botoeira com 5 teclas

Para selecionar as funções do exaustor é suficiente tocar delicadamente as teclas de comando:

a. Tecla de aumento da velocidade (potência) de aspiração:

Velocidade (potência) de aspiração 1

Velocidade (potência) de aspiração 2

Velocidade (potência) de aspiração 3

Nota: a velocidade (potência) de aspiração 3 é temporizada em 5 minutos; em seguida, o exaustor retorna para a velocidade (potência) de aspiração 2.

b. Tecla de diminuição da velocidade (potência) de aspiração.

c. Tecla ON/OFF exaustor. d. Tecla ON/OFF luz. e. Tecla ON/OFF desligamento programado: programa o desligamento da velocidade (potência) de aspiração ativa antes de, aproximadamente, 3 minutos.

a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidade 1. c. Seleção velocidade 2. d. Seleção velocidade 3.

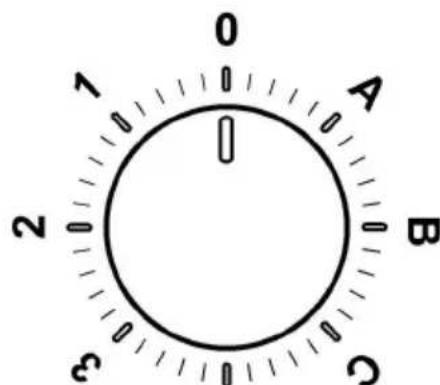

Modelos com botão

a

0	OFF
1	Velocidade 1 Luz OFF
2	Velocidade 2 Luz OFF
3	Velocidade 3 Luz OFF
A	Luz ON
B	Velocidade 1 Luz ON
C	Velocidade 2 Luz ON
D	Velocidade 3 Luz ON

Para selecionar as funções da coifa, basta tocar os comandos.

Tecla ON/OFF luz

Tecla de seleção velocidade (potência de aspiração) intensiva - duração 5 horas: a coifa programa esta potência e, no fim dos 5 minutos, volta para a programação anterior.

Tecla de seleção velocidade (potência de aspiração) alta

Tecla de seleção velocidade (potência de aspiração) média – quando lampeja, indica a necessidade de lavar ou substituir o filtro de carvão ativado. Esta sinalização normalmente está desativada; para ativar a sinalização, excluir a eletrônica pressionando por 3 segundos a tecla 0.

Successivamente, pressionar simultaneamente as teclas 1 e 2 por 3 segundos. No início, piscará apenas a tecla "1", depois ambas (1 e 2) para indicar a ativação. Repita a operação para desativar a sinalização: antes piscarão as teclas 1 e 2, depois piscará apenas a tecla 1 para indicar a desativação.

Tecla de seleção de velocidade (potência de aspiração) baixa - quando lampeja, indica a necessidade de lavar o filtro de gorduras.

Tecla OFF motor (stand by) - Exclusão da Eletrônica - Reset sinalização lavagem/substituição filtros.

OFF MOTOR

Pressionar brevemente para desligar o motor.

RESET SINALIZAÇÃO FILTROS

Quando a coifa estiver acesa, depois de ter executado a manutenção dos filtros, pressione a tecla até que se ouça um sinal acústico. O led lampejante 1 (filtro de gordura) ou 2 (filtro de carvão) para de piscar.

EXCLUSÃO DA ELETRÔNICA

Para reinserir a eletrônica, bastará repetir a operação.

Se o exaustor não funcionar corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

Manutenção

Limpeza

Capta as partículas de gordura provenientes do cozimento.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativado (somente para a versão filtrante)

Fig. 12

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Filtro de carvão circular

Aplique um de cada lado na cobertura de ambas as grelhas de proteção do impulsor do motor, antes disso vire a pega em sentido horário.

Para a desmontagem, vire em sentido anti-horário.

Substituição das lâmpadas

Fig. 10

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se de que estejam frias.

Substituir a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substituir a lâmpada danificada por uma outra LED ou halógena, com as características especificadas na etiqueta de características ou perto da lâmpada:

Lâmpada LED: Para a substituição, contatar o serviço de assistência técnica.

Lâmpada halógena: 12V - 20W máx - G4 (tomando cuidado para não tocar com as mãos).

1. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
