BRUKSANVISNING Shire PRF0119823A ELICA

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for användning, underhäll och installation forblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlätelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.
! Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontaktaisadant fallaterforsaljareninnaninstallationenutfors.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller iced medlevererade delar som skall inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällsarbete erler rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhällsingrepp.

Apparaten fär användas av barn fran 8 árs älder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användandet örvakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.

Barn fär inte lämnasutan uppsiktfor att forhindra att de leker med apparaten.

Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.

Lokalen skull vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bransle.

Fläktkapan skarengoras regelbundet bade invändigt och utvändigt (MINST EN GANGIMANADEN),anvisningarna i instruktionerna for skötsel maste emellertid följas.

Om reglerna for rengoring av flaktkapan.
samt utbyte och rengoring av filtren inte
observeras kan detta medfora brandrisk.

Det ar strängt forbjudet att flambera mat under fläkten.

Oppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

WARNING: När spishällen ar i Funktion kan tillganglia delar av flåkten hettas upp.

Använd endast den typ av lampor som anges ienna handbook i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen ar helt sluförd.

Vad betraffar de teknska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas aller andra typ er bransle.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.

Fläkten fär aldrig användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller inforskaffa skruvar av korrekt typ. Använd skruvar med rätt langd enigt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING! I det fall skruvar och fixeringsanordninger inte installeras enligt dessa instruktioner kan elektriska risker uppsta.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras pa ratt satt.

Symbolen – på produiten, eller i medfoljande dokumentation, indikerar attenna produit inte fär behandlas som vanligt hushállsavfall. Den skall i stället lämnas in på en lamplig upssamplingsplats for atervinning av elektrisk och elektronisk utrustning. Produktien maste kasseras enligt lokala miljobestämmelser für avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avennaprodukt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt användning for att minska miljöpáverkan: Satt PÅ fläkten på minsta farten:nar du börjar att lava mat och lát den vara på i nagra minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolftilret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fettftilret vid behov for att bevara fettftilretse effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern Återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som ar fixerat på anslutningsfländen.

Avledningsroret skall ha somma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.

Rören och utloppsoppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppninger i viggen med minde diameter medfor detta en lagre utblasprestanda och en drastisk forhöjning av bullernivan.

Vi avsager oss)darforn allt ansvar gallande denna typ av problem.

! Använd att sä kont rör som möjigt.

! Röret skall vara sö rakt som möjligt (högsta tillatna vindel på BOjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Fig. 3

Minsta tillata n avstand mellan kokkarlens stedyta pa spishallen och koksflaktes underkant ar 55cm om det ar fragan om en elektrisk spi och 70cm om det ar fragan om gassis erer kombinerad gashall.

Om spishällens instruktioner anger att större avständ skall detta respekteras.

Som beskrivits i installationsrittingar utfor 6 hal (diameter 8mm40mm djup), i de lagen som visas i borrmallen, for att fixera huyen fcastet och den oppna spisen. Kontrollera after installationen att motorhuyen och skorsten ar helt i linje.

Den Produkten ar godkänd for installation på hällar med upp till 6 bränder.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller galliande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran natet i samband med overspänningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan flaktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Varning! byte av elektrisk kabel skall utforas av auktorisad servicetekniker i syfet att undvika all typer av risker.

Montering

Innan installationen pâborjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
• Ta ur det/de aktiva kolftilret/n om sabana ar medlevererade (se även den härfor gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggar/tak.

Det ar under alla handelier nödvändigt att rädfräga en kvalificerad fackman for att forbissa sig om att materialen ar lampie de for den aktuella typen av vagg/tak. Vaggen/taket skull vara tillräcklig halffast for att bara upp flaktens vikt.

Funktion

Modell med trycknappspanl med 5 tangenter

Att välja Funktionerna frän huyen ar tillräcklig pekkommandon:

a. Knapp hastighetsokning (makt) Sug:

Hastighet (makt) sug 1

Hastighet (makt) vakuum 2

Hastighet (makt) sug 3

Obs: hastigth (effekt) sug 3 ar tidsbegransad after ca 5 minutes varefter huyen atergar till den hastigth (effekt) sug 2.

b. Knapp minska hastigheten (makt) vakuum.
c. ON/OFF knappen huvu
d. PÁ / AV Ijus
e. ON/OFF stanga timer:

a. ON/OFF-Strombrytare for belysning.
b. Strömbrytare für OFF/Hastighet 1
c. Val av hastighet 2
d. Val av hastighet 3

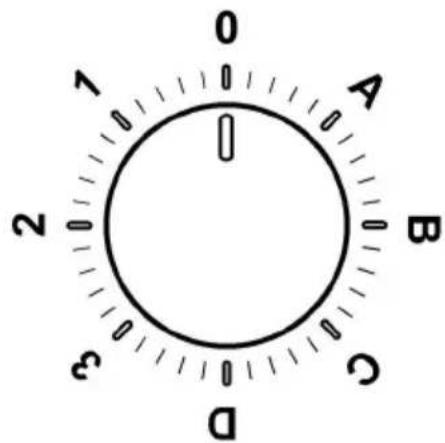

Modeller med ratten

0	AV
1	Hastighet 1 Belysning AV
2	Hastighet 2 Belysning AV
3	Hastighet 3 Belysning AV
A	Belysning PÅ
B	Hastighet 1 Belysning PÅ
C	Hastighet 2 Belysning PÅ
D	Hastighet 3 Belysning PÅ

Kontrollpanel med 6 tangenter

Det ar tillrackligt att vidrora flaktens kommandon for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionstid 5 minutes: flakten stalls in på denna effekt och after 5 minutes Återgår den till den tidigare inställningen.

Tangent for hastighetsval (utsugningseffekt)
hög

Tangent for hastighetsval (utsugningseffekt) medelhog- närenna tangent blinkar indikerandetta att kolfiltret behover rengoras aller bytas ut.

Signaleringen for det aktiva kolfiltrets mättning ar normalt avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen. Tryck dareter ner tangentema 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, direfter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen agt rum. Upprepa forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 direfter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.

Tangent for hastighetval (utsugningseffekt)
låg - narenna tangent blinkar indikerar detta att fettfiltret behöver rengöras.

OFF-tangent for motorn (stand by) - Elektro
nisk avstängning - Aterställning av signaler
ringen av rengöring/byte av filter. OFF MOTOR

Tryck kort på tangenten für att stenga av motorn.

ÄTERSTALLNING AV FILTERSIGNALERINGEN

Tryck med fungerande flakt och after att ha utfort underhallet pa filtren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) aller 2 (kolfiltret) upphor att blinka.

ELEKTRONISK AVSTÄNGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av.

Denna Funktion ar till hjälp i samband med ren-göring avprodukten.

For att aktivera den elektroniska Funktionen, igen uprepas operationen.

I det fall eventuella Funktionstörningar uppstør skull den elektriska anslutningen kopplas ifran under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om Funktionstörningen fortsätter, kontakta servicekontoret.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 11

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program.

Vi tvattiskmaskin kan fettfiltret av metall missfargas atan att detta pa nagot satt paverkar filtrets uppsningsformaga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 12

Kolfiltret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida für att täcka motorflakthjulets bada skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filret moturs.

Byte av Lampor

Fig. 10

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidröm dem.

Byt ut den trasiga lampan med en lampa av somma typ enligt anvisingarna pa markplaten aller intill flaktens lampa.

1. Ta bort skyddet med hjalp av en liters platt skruvmejse, aller liknande verktyg.
2. Byt ut den gamla glödlampan med en LED eller halogen, med sama egenskaper, som anges i etikettfunktioner aller i narheten av glödlampan:

LED-lampa:Kontakta det teknika servicekontoret for byte av lysdioderna.

Halogenlampor: 12V - 20W max - G4 (noga med att interrora vid dem med händerna).

1. Stäng plafonden gen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Merk! Strömledningen på skiftes ut av autorisert teknik service eller av en elektriker.

Montering

För installasjonen:

Kullfilter (kun med resirkulering av luften)

Fig. 12
