Shire PRF0119823A - Campana extractora ELICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Elica
Modelo	Shire PRF0119823A
Uso	Evacuación exterior o reciclaje interior (con filtro de carbón)
Tipos de control	Táctil (5 teclas) o mecánico (botones o rueda) según versión
Número de velocidades	3 velocidades + función intensiva (5 minutos)
Iluminación	LED o halógeno (según versión)
Filtro de grasas	Metálico, lavable en lavavajillas o a mano
Filtro de carbón	Activo, reemplazo recomendado cada 4 meses
Alarma de saturación de filtros	Sí (para filtros de grasas y de carbón, según versión)
Apagado programado	Sí, 3 minutos
Distancia mínima de seguridad	55 cm (cocción eléctrica) / 70 cm (cocción a gas o mixta)
Diámetro de evacuación	A adaptar según brida de conexión (no suministrada)
Número máximo de quemadores	6
Seguridad	Desconexión eléctrica antes del mantenimiento; uso por niños ≥8 años con supervisión
Limpieza	Paño húmedo y detergente neutro; no usar alcohol ni abrasivos
Reparabilidad	Reemplazo de lámparas posible (LED o halógeno G4)
Conformidad	Directiva RAEE 2012/19/UE, normas EN/IEC 60335, 61591, etc.

Preguntas frecuentes - Shire PRF0119823A ELICA

¿Cómo instalar la campana Shire PRF0119823A?

Siga las instrucciones de montaje proporcionadas. Respete las distancias mínimas (55 cm para cocción eléctrica, 70 cm para gas) y utilice los tornillos de fijación suministrados. Para la conexión eléctrica, verifique que la tensión corresponda a la de la placa de características y que haya un enchufe accesible disponible.

¿Qué distancia respetar entre la campana y la placa de cocción?

La distancia mínima entre la superficie de soporte de los recipientes y la parte más baja de la campana es de 55 cm para cocinas eléctricas y de 70 cm para cocinas a gas o mixtas. Si las instrucciones de la placa indican una distancia mayor, respete esa.

¿Cómo limpiar el filtro de grasas?

El filtro de grasas metálico debe limpiarse una vez al mes. Use detergentes no agresivos, a mano o en lavavajillas a baja temperatura y ciclo rápido. Para desmontarlo, tire de la manija de desenganche de resorte.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse como máximo cada 4 meses, o más frecuentemente según el uso. No se puede limpiar ni regenerar. Use solo en versión reciclaje.

¿Cómo usar la función de apagado programado?

En los modelos con control táctil, presione el botón de apagado programado (tecla e) para que la velocidad activa se detenga después de aproximadamente 3 minutos. En los modelos mecánicos, esta función puede no estar disponible.

¿Qué hacer si la iluminación no funciona?

Primero verifique que las lámparas estén correctamente insertadas. Si están defectuosas, reemplácelas por lámparas del mismo tipo (LED o halógeno G4 12V 20W máx.). Para las LED, contacte al servicio de asistencia técnica.

¿Cómo reiniciar la alarma de saturación de filtros?

Después de limpiar o reemplazar los filtros, presione la tecla OFF motor (tecla 0) hasta la señal acústica. Entonces se apaga la luz parpadeante (filtro de grasas o de carbón).

¿Puedo usar la campana sin filtro de carbón en modo evacuación?

Sí, en versión evacuación exterior, el filtro de carbón debe retirarse. Solo es necesario en versión reciclaje (sin conducto exterior).

¿Qué hacer en caso de mal funcionamiento?

Desconecte la campana durante aproximadamente 5 segundos, luego vuelva a conectarla. Si el problema persiste, contacte al servicio de reparación competente. No intente repararla usted mismo.

¿Dónde encontrar el manual de instrucciones?

El manual de instrucciones está disponible gratuitamente en línea en formato PDF en el sitio notice-facile.com. También puede solicitar una traducción a su idioma.

MANUAL DE USUARIO Shire PRF0119823A ELICA

ES Montaje y modo de empleo

Modelos con manopla

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurarse de que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. ¡Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

NOTA: Los particulares señalados con el símbolo (^*) "son accesorios OPCIONALES previstos solo en algunos modelos o no previstos, que deben comprarse aparte."

Advertencias

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.

Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.

El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.

Los niños deben ser supervisados para

asegurar de que no jueguen con el aparato.

La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.

La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.

La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.

La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.

Está estrictamente prohibido flamear los alimentos bajo la campana.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

Para la sustitución de la lámpara, sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.

En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.

El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.

No utilizar nunca la campana sin las luces correctamente instaladas, debido al posible riesgo de descarga eléctrica.

¡No utilizar nunca la campana sin la rejilla montada correctamente!

La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique especialmente.

Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizada o un similar personal calificado.

¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o con la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Reemplace el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.

Utilización

La campana está diseñada para ser utilizada tanto en la forma de extracción al exterior como en la forma de recirculación o filtrado de interior.

Versión: Extracción al exterior

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! Evite los cambios drásticos en la sección del conductor.

Versión: Recirculante

El aire aspirado será desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

Instalación

Fig. 3

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 55 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

Como se describe en los gráficos sobre la instalación, realizar 6 agujeros (Ø 8 mm, profundidad 40 mm) en las posiciones indicadas en la plantilla de perforado, para poder fijar la campana y el soporte de la chimenea. Verificar al final de la instalación que la campana y la chimenea estén perfectamente alineadas.

El producto es apto para instalaciones sobre planos de cocción con máximo 6 hornallas.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aún después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aún después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado, de manera de evitar todo tipo de riesgo.

Montaje

Antes de comenzar con la instalación:

• Asegurarse de que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
• Quitar el/los filtro(s) de carbón activo (*) si es provisto (ver el párrafo relativo).

Este/estos va/van montado(s) nuevamente si se desea utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no haya (por motivos de transporte) materiales suministrados (como por ejemplo: bolsas con tornillos, garantías, etc.), eventualmente quitarlos y conservarlos.

La campana trae accesos de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared/techo. La pared/el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

Funcionamiento

Modelo con botonera con 5 botones

Para seleccionar las funciones de la campana, basta tocar los comandos:

a. Botón aumento velocidad (potencia) de aspiración:

Velocidad (potencia) de aspiración 1

Velocidad (potencia) de aspiración 2

Velocidad (potencia) de aspiración 3

Nota: la velocidad (potencia) de aspiración 3 está temporizada, después de aproximadamente 5 horas la campana regresa a la velocidad (potencia) de aspiración 2.

b. Botón disminución velocidad (potencia) de aspiración. c. Botón ON/OFF campana d. Botón ON/OFF luz e. Botón ON/OFF apagado programado:

Programa el apagado de la velocidad (potencia) de aspiración activa después de aproximadamente 3 minutos.

Modelos con teclado mecánico

a. Interruptor luz ON/OFF. b. Interruptor OFF/ velocidad 1 c. Selección velocidad 2 d. Selección velocidad 3

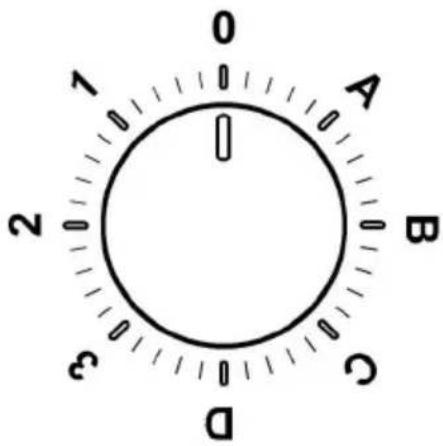

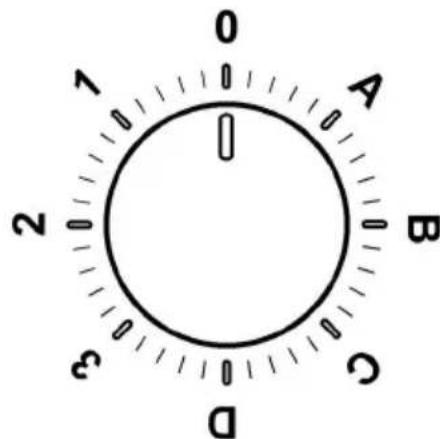

Modelos con manilla

0	OFF
1	Velocidad 1 Luz OFF
2	Velocidad 2 Luz OFF
3	Velocidad 3 Luz OFF
A	Luz ON
B	Velocidad 1 Luz ON
C	Velocidad 2 Luz ON
D	Velocidad 3 Luz ON

Panel de control con 6 botones

Para seleccionar las funciones de la campana basta con rozar los mandos.

Tecla ON/OFF luz

Tecla de selección de la velocidad (potencia de aspiración) intensiva - duración 5 horas: la campana ajusta esta potencia antes de los 5 minutos regresa al ajuste anterior.

Tecla de selección de la velocidad (potencia de aspiración) alta

Tecla de selección de la velocidad (potencia de aspiración) media - cuando parpadea indica la necesidad de lavar o sustituir el filtro al carbono. Esta función está normalmente desactivada, para activar la función, excluir la

electrónica aparecido por 3 segundos la tecla 0.

Sucesivamente, apretar contemporáneamente las teclas 1 y 2 por 3 segundos, antes destellará solo la tecla 1, luego destellarán ambas teclas 1 y 2 para indicar la activación.

Repetir la operación para desactivar la función, antes destellarán las teclas 1 y 2, luego destellará solo la tecla 1 para indicar la desactivación.

Tecla de selección de la velocidad (potencia de aspiración) baja - cuando parpadea indica la necesidad de lavar el filtro de grasas.

Tecla OFF motor (stand by) - Exclusión de la Electrónica - Reset señalización lavado/sustitución de los filtros.

OFF MOTOR

Pulse brevemente para apagar el motor. RESET SEÑALIZACIÓN DE LOS FILTROS

Con la campana extractora encendida, después de haber llevado a cabo el mantenimiento de los filtros, pulse la tecla hasta escuchar la señal acústica. El led relampagueante 1 (filtro antigrasas) o 2 (filtro de carbono) dejará de relampaguear.

EXCLUSIÓN DE LA ELECTRÓNICA

Pulse por 3 segundos la tecla, se desconecta la electrónica de mando de la campana.

Esta función puede ser utilizada durante la operación de limpieza del producto. Para activar la electrónica bastará repetir la operación.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

Mantenimiento

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Filtro antigrasa

Fig. 11

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro de carbón activo (solamente para la versión filtrante)

Fig. 12

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de un tiempo de uso más o menos prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse ni reciclarse.

Filtro de carbón circular

Aplicar uno por lado para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.

Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

Fig. 10

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.

1. Extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar.
2. Sustituir el bombillo dañado con un bombillo LED o halógeno, que tenga las mismas características, en base a lo que se especifica en la etiqueta correspondiente o cercana al bombillo:

Bombillo LED: Para la sustitución, dirigirse al servicio de asistencia técnica.

Bombillo halógeno: 12V - 20W máx - G4 (teniendo cuidado de no tocarlo con las manos).

1. Cerrar el plafón (fijación a presión).

Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar que las lámparas estén correctamente instaladas.

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Conectar el extractor a los tubos y orificios de descarga de la pared con diámetro equivalente a la salida de aire (brida de unión).

Modelos con comandos mecánicos

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Filtro antigrasa

Fig. 11

1

i 1

1. 12

LIB0119822B Ed. 10/17
