Shire PRF0119823A - Gartraukis ELICA - Nemokama naudojimo instrukcija

Gaminio tipas	Gartraukis
Prekės ženklas	Elica
Modelis	Shire PRF0119823A
Naudojimas	Išorinis ištraukimas arba vidinis recirkuliavimas (su anglies filtru)
Valdymo tipai	Liečiamasis (5 mygtukai) arba mechaninis (mygtukai arba ratukas) pagal versiją
Greičių skaičius	3 greičiai + intensyvi funkcija (5 minutės)
Apšvietimas	LED arba halogeninis (pagal versiją)
Riebalų filtras	Metalinis, plaunamas indaplovėje arba rankomis
Anglies filtras	Aktyvus, rekomenduojama keisti kas 4 mėnesius
Filtrų prisotinimo signalas	Taip (riebalų ir anglies filtrams, pagal versiją)
Užprogramuotas išjungimas	Taip, 3 minutės
Minimalus saugos atstumas	55 cm (elektrinis gaminimas) / 70 cm (dujinis arba mišrus gaminimas)
Ištraukimo skersmuo	Pritaikomas pagal jungiamojo flanšo dydį (nepridedamas)
Maksimalus degiklių skaičius	6
Sauga	Elektros atjungimas prieš priežiūrą; naudojimas vaikams nuo 8 metų prižiūrint
Valymas	Drėgna šluostė ir neutralus valiklis; nenaudoti alkoholio ar abrazyvinių priemonių
Remontuojamumas	Galima pakeisti lempas (LED arba halogeninė G4)
Atitiktis	DEEE direktyva 2012/19/ES, standartai EN/IEC 60335, 61591 ir kt.

Dažnai užduodami klausimai - Shire PRF0119823A ELICA

Kaip sumontuoti gartraukį Shire PRF0119823A?

Vykdykite pateiktas montavimo instrukcijas. Laikykitės minimalių atstumų (55 cm elektriniam gaminimui, 70 cm dujoms) ir naudokite pateiktus tvirtinimo varžtus. Elektros prijungimui patikrinkite, ar įtampa atitinka specifikacijų plokštelėje ir ar yra prieinamas kištukinis lizdas.

Kokį atstumą reikia išlaikyti tarp gartraukio ir kaitlentės?

Minimalus atstumas tarp indų atramos paviršiaus ir žemiausios gartraukio dalies yra 55 cm elektrinėms viryklėms ir 70 cm dujinėms arba mišrioms viryklėms. Jei kaitlentės instrukcijos nurodo didesnį atstumą, laikykitės jo.

Kaip valyti riebalų filtrą?

Metalinį riebalų filtrą reikia valyti kartą per mėnesį. Naudokite neagresyvius ploviklius, plaukite rankomis arba indaplovėje žemoje temperatūroje ir trumpu ciklu. Norėdami nuimti, patraukite spyruoklinę atkabinimo rankenėlę.

Kada reikia pakeisti anglies filtrą?

Aktyviosios anglies filtrą reikia pakeisti ne vėliau kaip kas 4 mėnesius arba dažniau pagal naudojimą. Jo negalima valyti ar regeneruoti. Naudokite tik recirkuliaciniame režime.

Kaip naudotis užprogramuoto išjungimo funkcija?

Modeliuose su liečiamuoju valdymu paspauskite užprogramuoto išjungimo mygtuką (mygtukas e), kad aktyvus greitis sustotų po maždaug 3 minučių. Mechaniniuose modeliuose ši funkcija gali būti neprieinama.

Ką daryti, jei neveikia apšvietimas?

Pirmiausia patikrinkite, ar lempos tinkamai įstatytos. Jei sugedusios, pakeiskite to paties tipo lempomis (LED arba halogeninė G4 12V 20W max). LED lempoms kreipkitės į techninės pagalbos tarnybą.

Kaip atstatyti filtrų prisotinimo signalą?

Išvalius ar pakeitus filtrus, paspauskite variklio išjungimo mygtuką (mygtukas 0), kol išgirsite garso signalą. Mirksintis indikatorius (riebalų ar anglies filtras) tada užges.

Ar galiu naudoti gartraukį be anglies filtro ištraukimo režimu?

Taip, išorinio ištraukimo versijoje anglies filtrą reikia pašalinti. Jis reikalingas tik recirkuliaciniame režime (be išorinio ortakio).

Ką daryti gedimo atveju?

Atjunkite gartraukį nuo elektros maždaug 5 sekundėms, tada vėl prijunkite. Jei problema išlieka, kreipkitės į kompetentingą remonto tarnybą. Nebandykite taisyti patys.

Kur rasti naudojimo instrukciją?

Naudojimo instrukciją galima nemokamai gauti internetu PDF formatu svetainėje notice-facile.com. Taip pat galite paprašyti vertimo į jūsų kalbą.

NAUDOJIMO INSTRUKCIJA Shire PRF0119823A ELICA

LT Montavimo ir naudojimosi instrukcija

LV Lietošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

ZH 中文-安装和使用说明

AR

8

9

10

12*

13

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. ! Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie diegimą, naudojimą ir saugumą. ! Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. ! Prieš įrengdami gaminį patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: detalės, pažymėtos simboliu (^*), yra pasirenkami priedai, esantys tik kai kurių modelių komplektacijoje, arba detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo, ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.

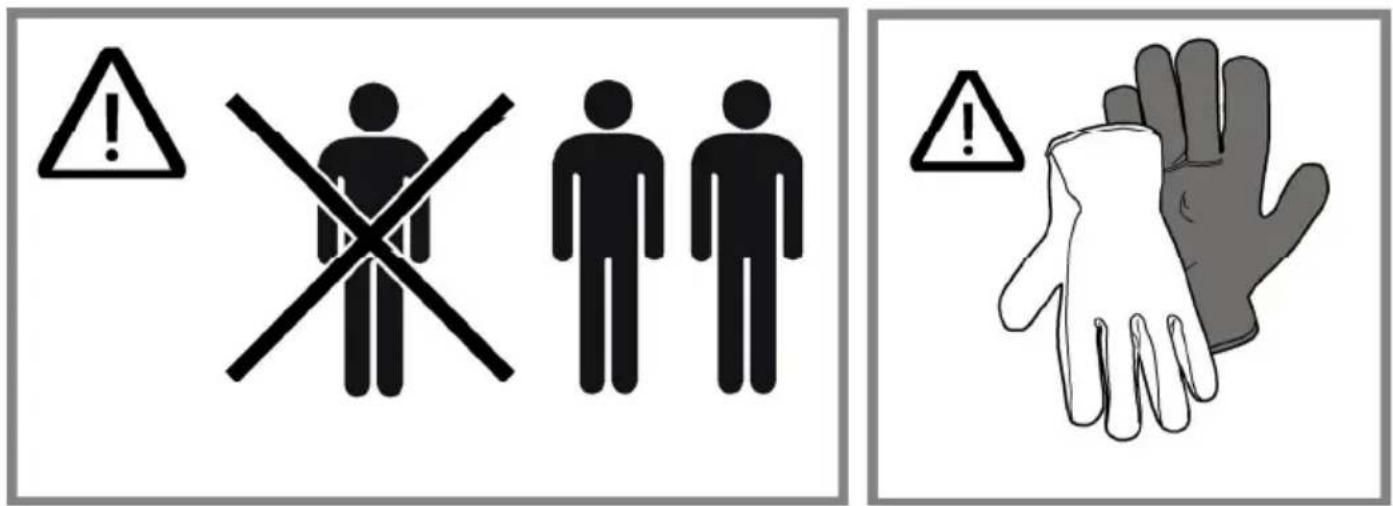

Atlikdami visus montavimo ir priežiūros darbus, mūvėkite darbo pirštines.

Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.

Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

Valymas ir priežiūra negali būti atliekami vaikų be priežiūros.

Patalpoje turi būti pakankama ventiliacija,

kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujų ar kitų medžiagų degimą.

Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Dėmesio! Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.

Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.

Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių!

Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.

Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. Naudokite tinkamo ilgio varžtus, kurie nurodyti Montavimo vadove. Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus su elektra.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąja veiksena naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtrų(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

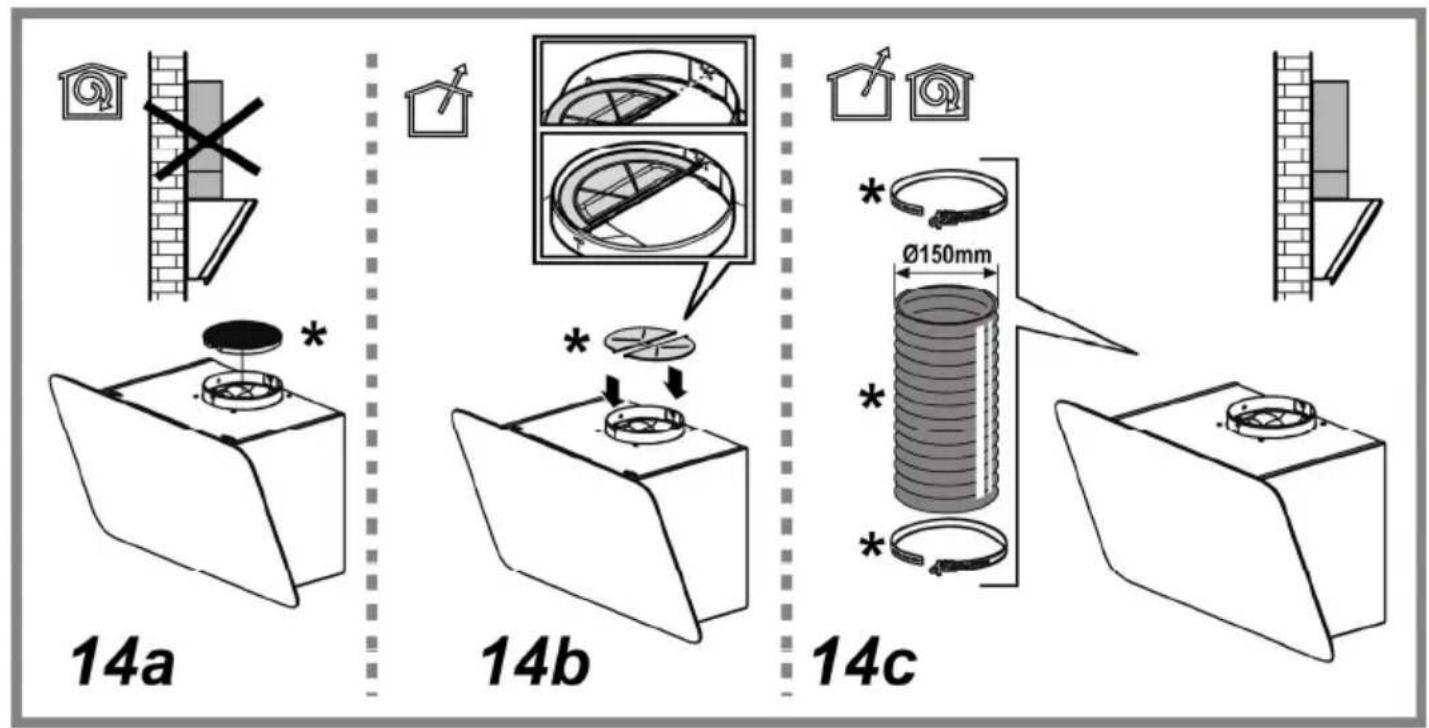

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

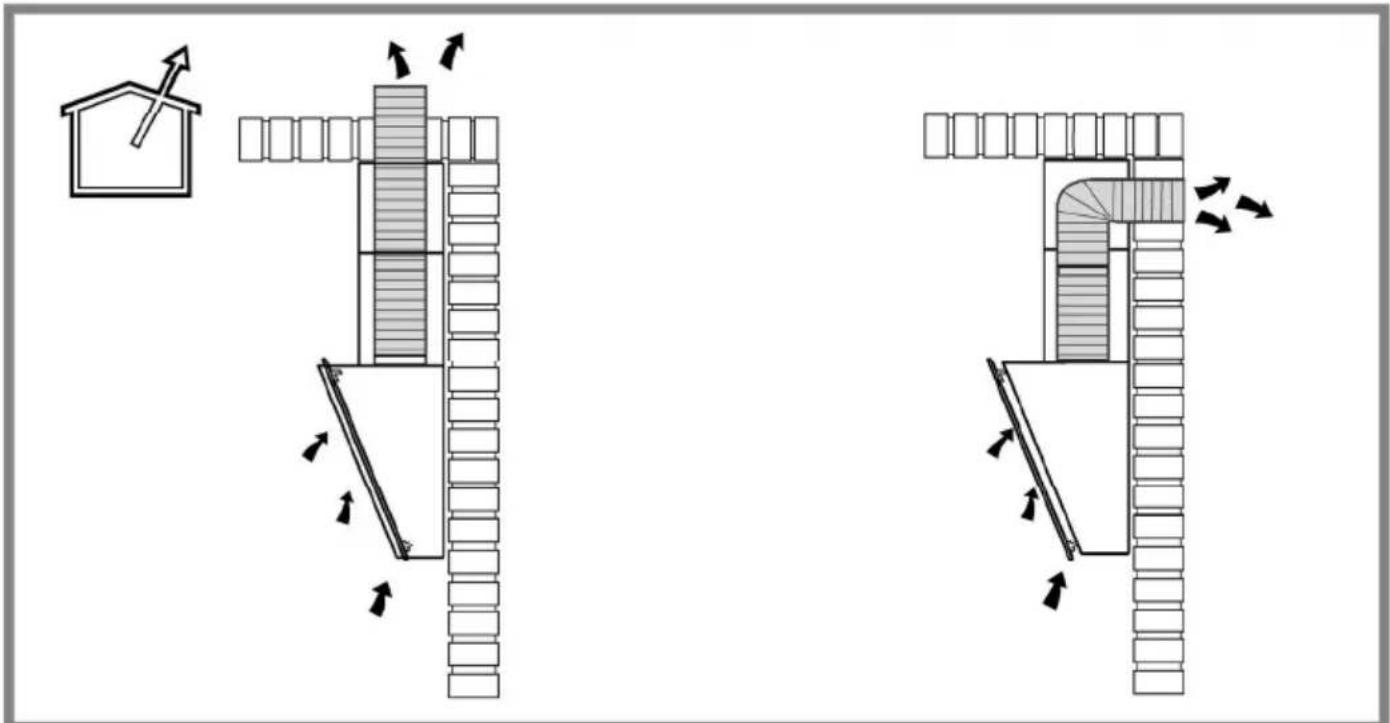

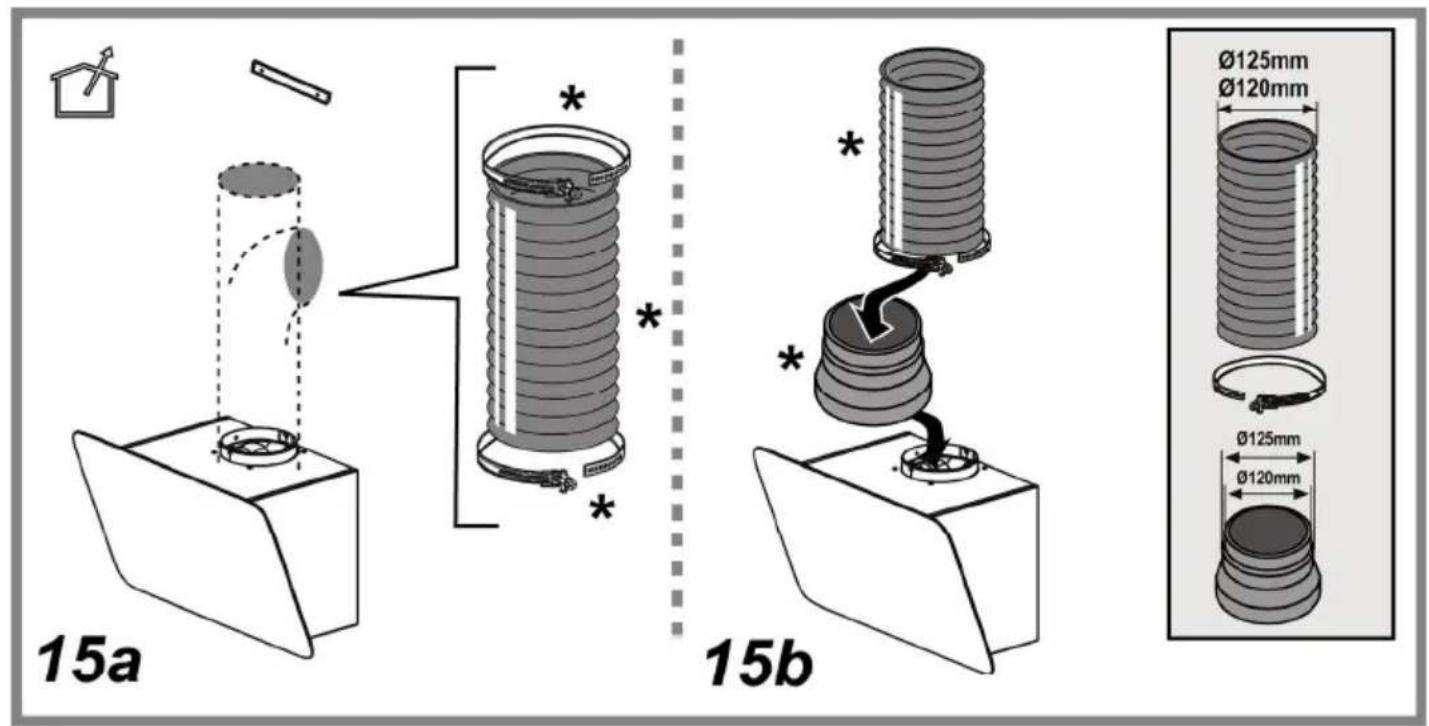

Oro ištraukimo režimas

Garai ištraukiami į išorę per išmetimo vamzdį, pritvirtintą prie jungties.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

Dėmesio! Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijunkite gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų sienoje, kurių skersmuo atitinka sandarinimo flanšą.

Jei išmetimo žarnos ir angos sienoje yra mažesnio skersmens, sumažėja traukiamoji geba ir stipriai padidėja triukšmingumas.

Gamintojas neprisiima su tuo susijusios atsakomybės.

! Naudokite pakankamo ilgio vamzdį.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas - 90° ! Stenkitės iš esmės nekeisti vamzdžių sekcijų.

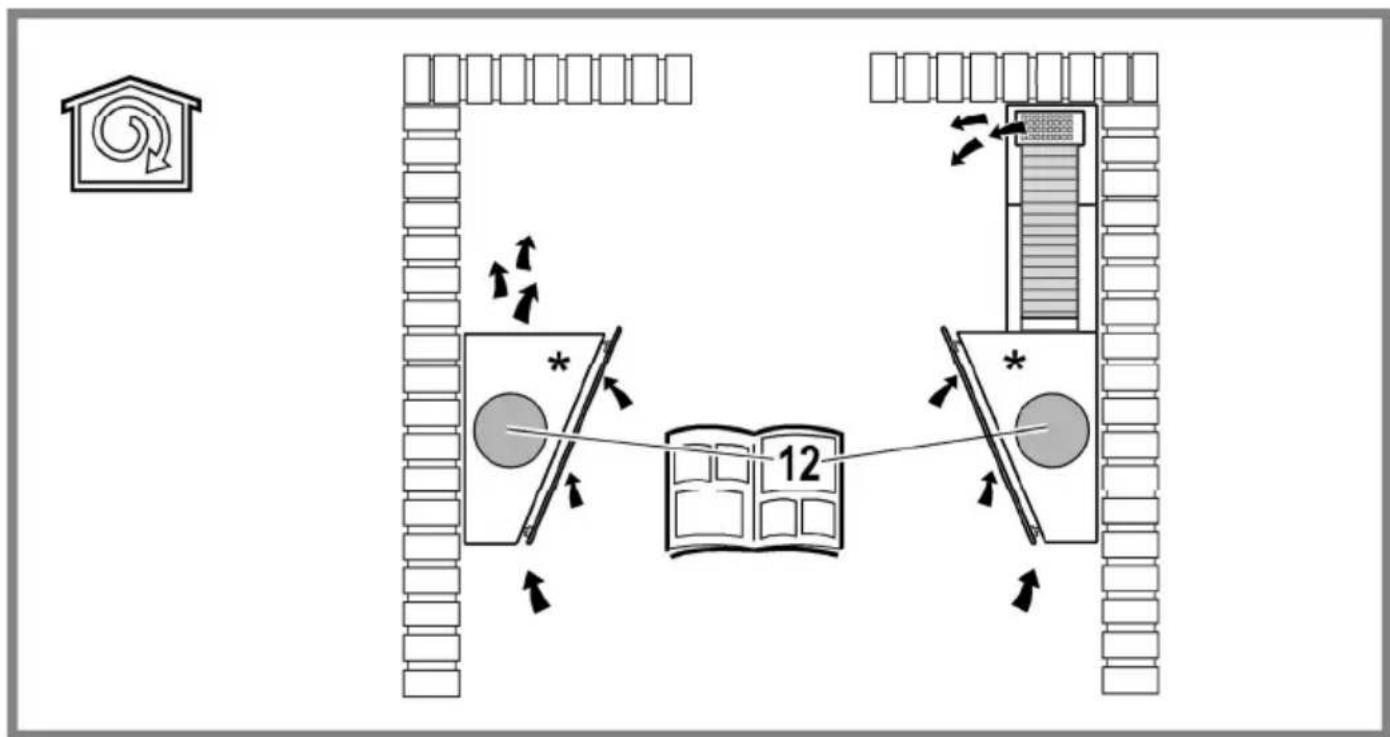

Filtravimo režimas

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

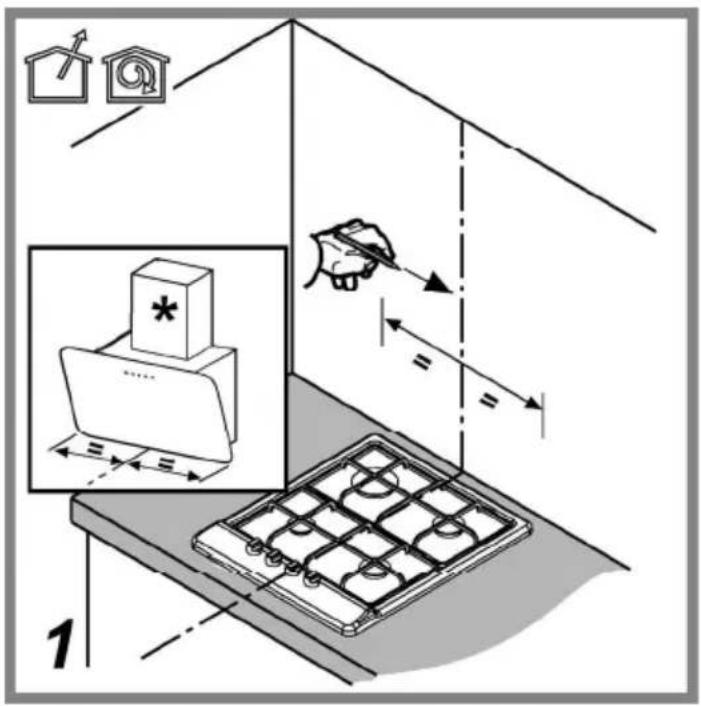

Įrengimas

3 pav.

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 55 cm, o jei viryklė dujinė ar kombinuota - 70 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

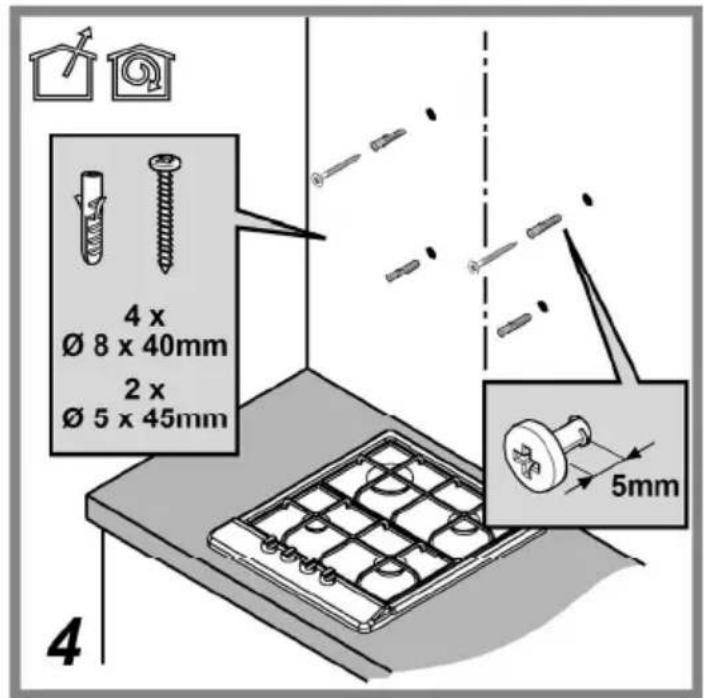

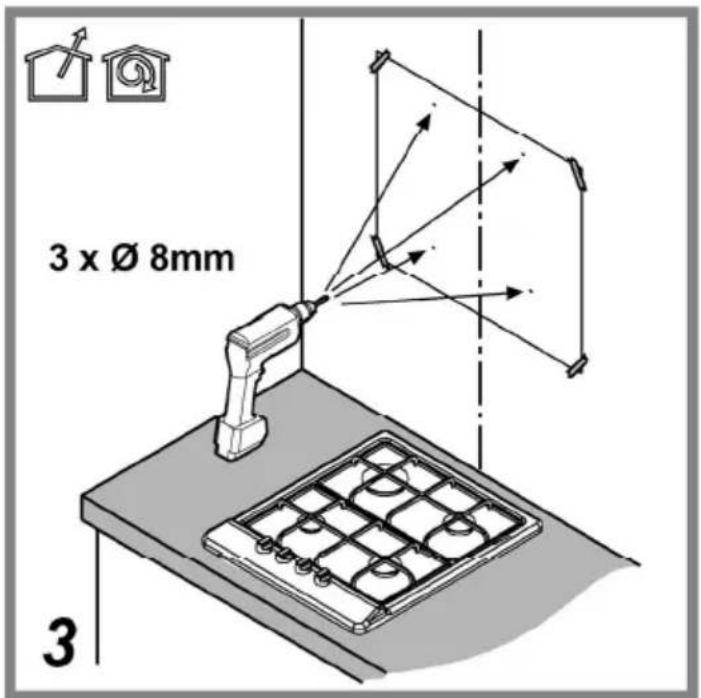

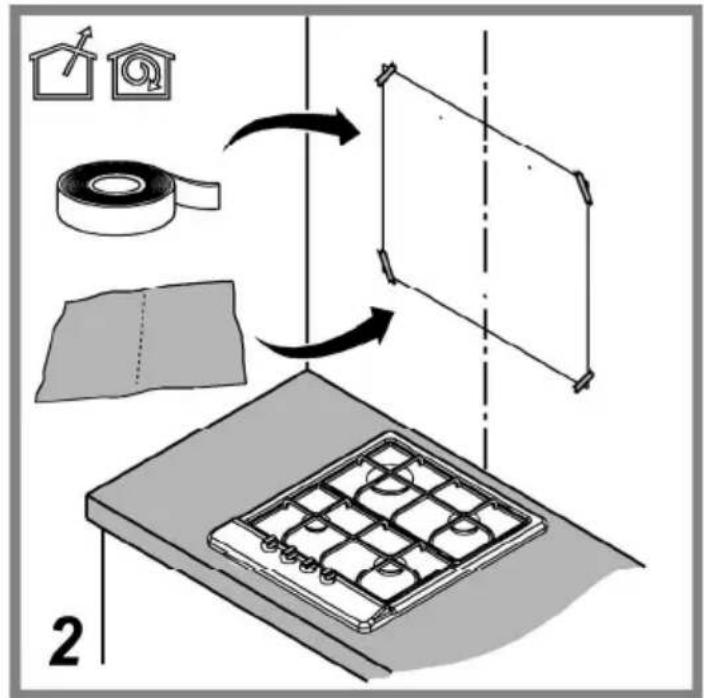

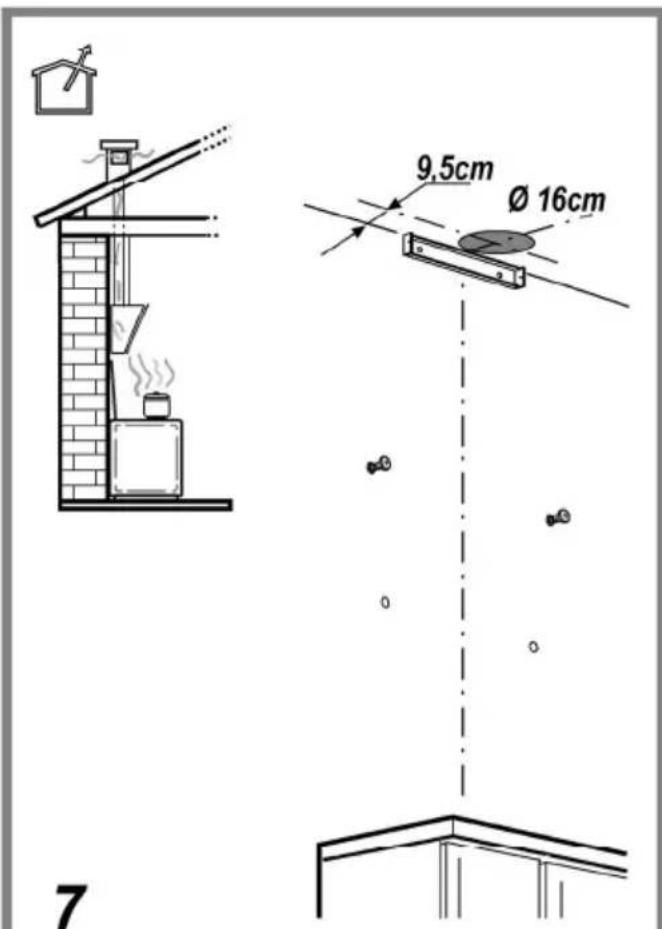

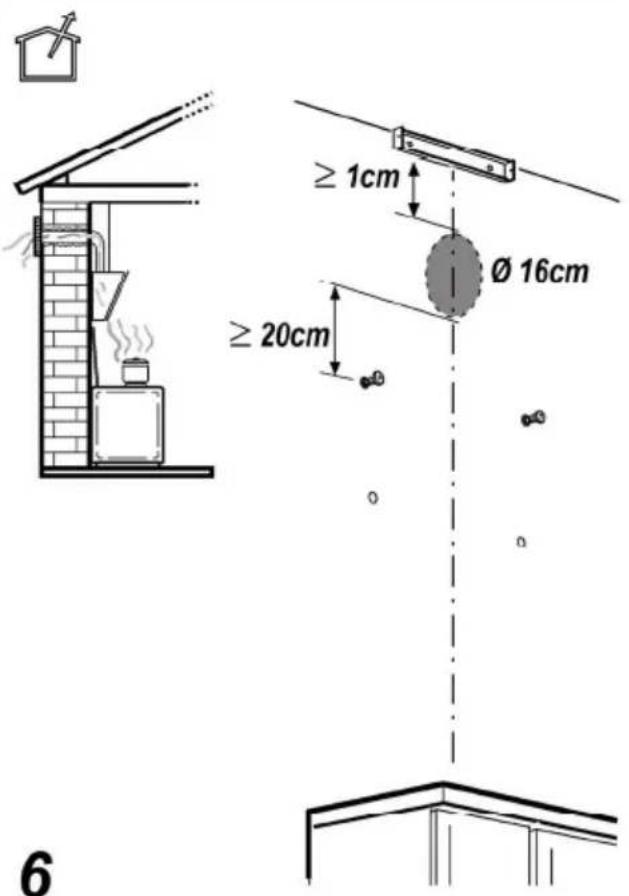

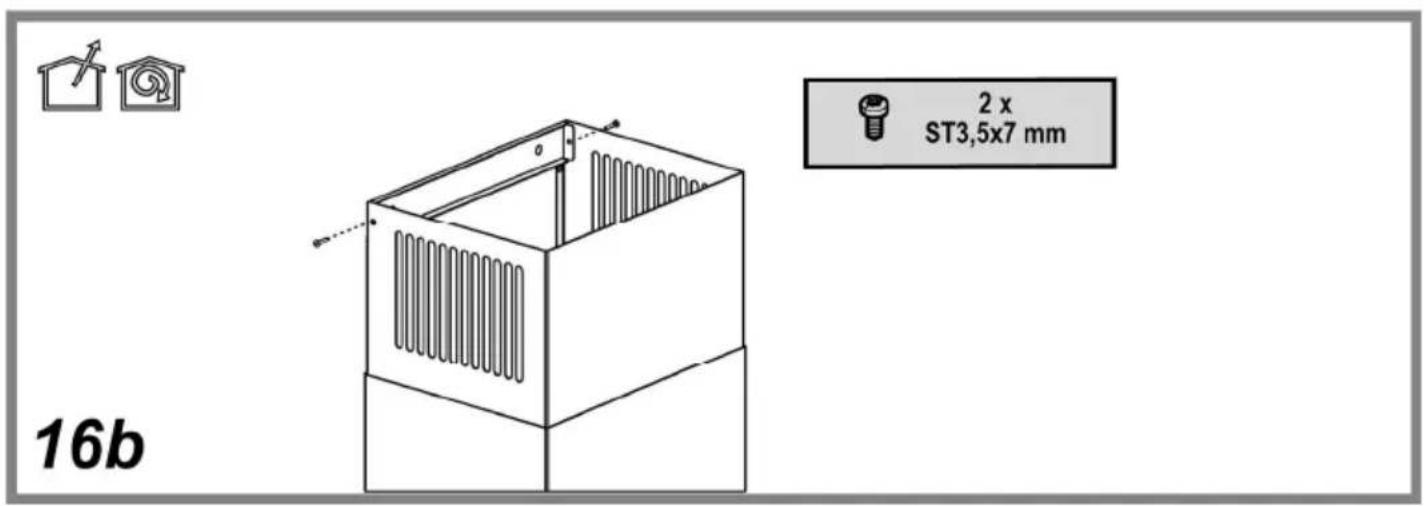

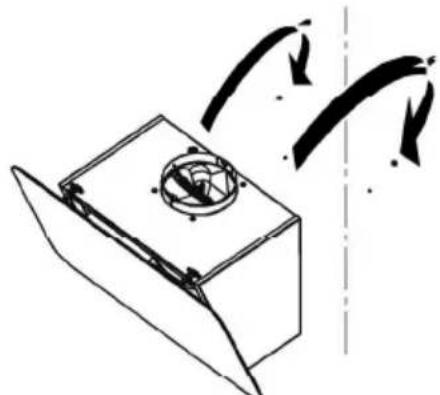

Vadovaudamiesi įrengimo brėžiniais, išgręžkite 6 angas (0 8 mm, 40 mm gylio) gręžimo šablone nurodytuose taškuose, kuriuose bus tvirtinamas gaubtas ir židinio atraminė plokštė. Įrengimo pabaigoje įsitikinkite, kad gaubtas ir židinys išdėstyti vienoje linijoje.

Gaminys pritaikytas naudoti su kaitlentėmis, kuriose yra ne daugiau kaip 6 kaitvietės.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia jungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Dėmesio! Siekiant išvengti rizikos, maitinimo laido pakeitimą turėtų atlikti įgalioti techninės pagalbos specialistai.

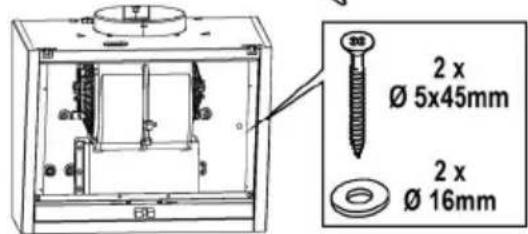

Montavimas

Prieš pradėdami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

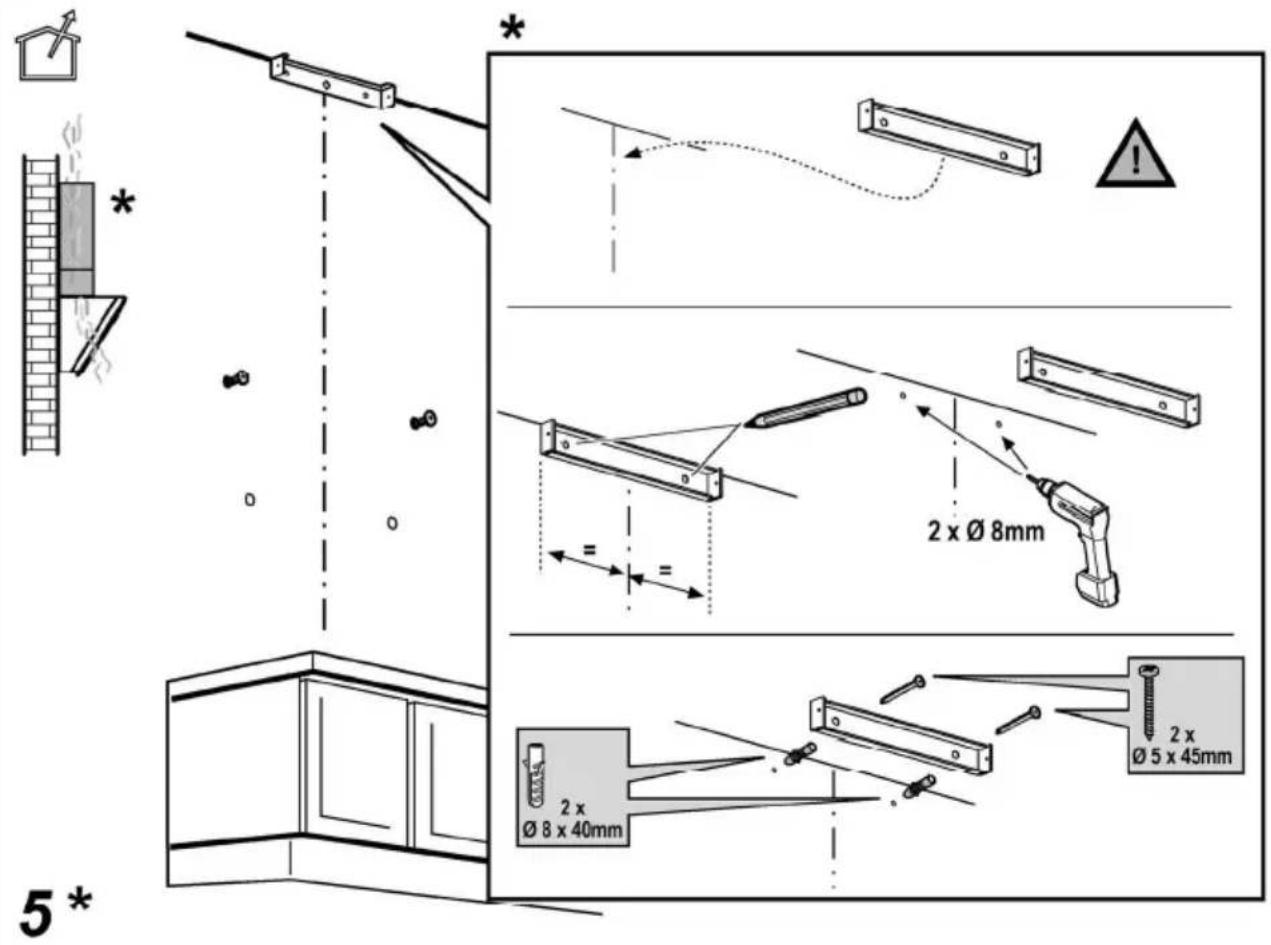

Jei prie gaubto yra tvirtinimo pleistai, pritaikyti daugumai sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

Modelis, kurio skyde yra 5 mygtukai

Norint įjungti gaubto funkcijas, pakanka prisiliesti prie valdymo mygtukų:

a. Ištraukimo greičio (galingumo) didinimo mygtukas:

1 ištraukimo greitis (galingumas) 2 ištraukimo greitis (galingumas) 3 ištraukimo greitis (galingumas)

Pastaba: 3 ištraukimo greitis (galingumas) veikia tik tam tikrą laiką, praėjus 5 minutėms, gaubtas persijungia ir pradeda veikti 2 ištraukimo greičiu (galingumu).

b. Ištraukimo greičio (galingumo) mažinimo mygtukas. c. Gaubto įjungimo / išjungimo mygtukas d. Šviesų įjungimo / išjungimo mygtukas e. Įjungimo / išjungimo mygtukas, programuojamas išjungimas:

Šiuo mygtuku programuojamas ištraukimo greičio

(galingumo) išjungimas po 3 minučių veikimo.

Modeliai su mechaniniu valdymo pulteliu

a. Šviesos jungiklis ON/OFF. b. 1 greičio išjungiklis OFF c. 2 greičio perjungiklis d. 3 greičio perjungiklis

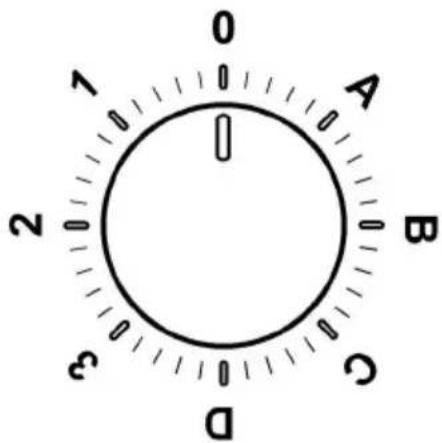

Modeliai su valdymo rankenėle

0	ISJUNGTA
1	Greitis 1 Šviesa ISJUNGTA
2	Greitis 2 Šviesa ISJUNGTA
3	Greitis 3 Šviesa ISJUNGTA
A	Šviesa LJUNGTA
B	Greitis 1 Šviesa LJUNGTA
C	Greitis 2 Šviesa LJUNGTA
D	Greitis 3 Šviesa LJUNGTA

6 mygtukų valdymo pultelis

Noredami pasirinkti gaubto funkcijas, spauskite atitinkamos komandos mygtuką.

Galimų veikimo sutrikimų atveju, prieš kreipdamiesi į specialistą, bent 5 sekundėms išjunkite aparatą iš elektros tinklo ištraukdami kištuką, po to vėl įjunkite. Tuo atveju, jei veikimo sutrikimas neišnyktų, kreipkitės pagalbos į specialistus.

Apšvietimo įjungimo/išjungimo mygtukas ON/OFF

Intensyvaus greičio (ištraukimo galios) nustatymo mygtukas, trukmė - 5 minutės: gaubtas įsijungia šiuo galingumu ir praėjus 5 minutėms, persijungia į anksčiau nustatytą režimą.

Didelio greičio (ištraukimo galios) nustatymo mygtukas

Vidutinio greičio (ištraukimo galios) nustatymo mygtukas, kai jis mirksi, reiškia, kad anglies filtrą reikia išplauti ar pakeisti. Paprastai šis signalas yra išjungtas. Norėdami įjungti signalą, išjunkite visus elektroninius elementus, paspausdami mygtuką 0 ir laikydami jį nuspaudę 3 sekundes.

Atlikę šį veiksmą, paspauskite vienu metu mygtukus 1 ir 2 ir laikykite nuspaudę 3 sekundes, iš pradžių mirksės tik mygtukas 1, po to pradės mirksėti abu mygtukai 1 ir 2, tai reiškia, kad signalas įjungtas. Norėdami išjungti signalą, pakartokite pirmiau aprašytus veiksmus. Iš pradžių mirksės mygtukai 1 ir 2, po to pradės mirksėti tik mygtukas 1, tai reiškia, kad signalas išjungtas.

Mažo greičio (ištraukimo galios) nustatymo mygtukas: kai jis mirksi, reiškia, kad reikia išplauti riebalų filtrą.

Variklio išjungimo (parengties) mygtukas OFF, elektros atjungimo mygtukas, filtrų plovimo/keitimo signalo nustatymo mygtukas.

VARIKLIO IŠJUNGIMAS OFF

Atlikę filtrų priežiūros darbus ir įjungę gaubtą, paspauskite ir laikykite nuspaudę mygtuką, kol išgirsite garso signalą. Mirksintis šviesos diodas 1 (riebalų filtras) arba 2 (anglies filtras) nustos mirksėti.

ELEKTROS ATJUNGIMAS

Mygtuką laikykite nuspaudę 3 sekundes, kol bus atjungta gaubto valdymo elektra.

Ši funkcija gali praversti valant gaminį.

Norėdami vėl įjungti elektrą, pakartokite veiksmą.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

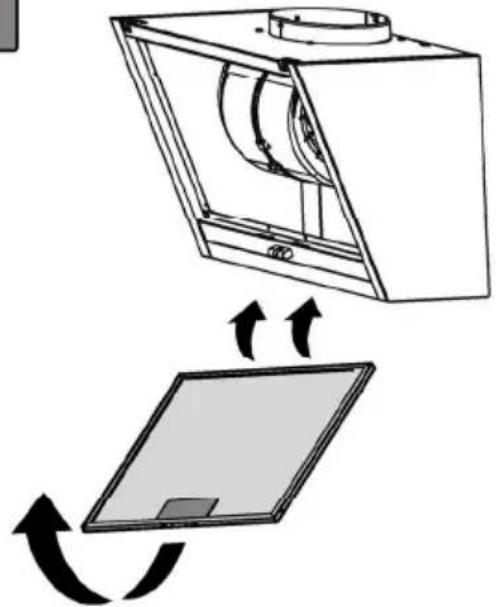

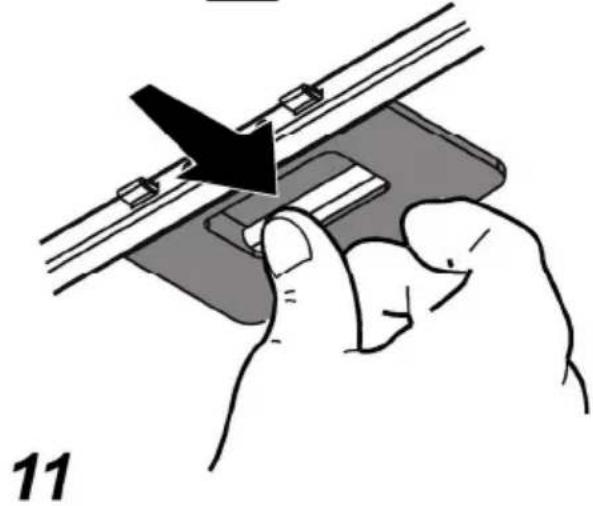

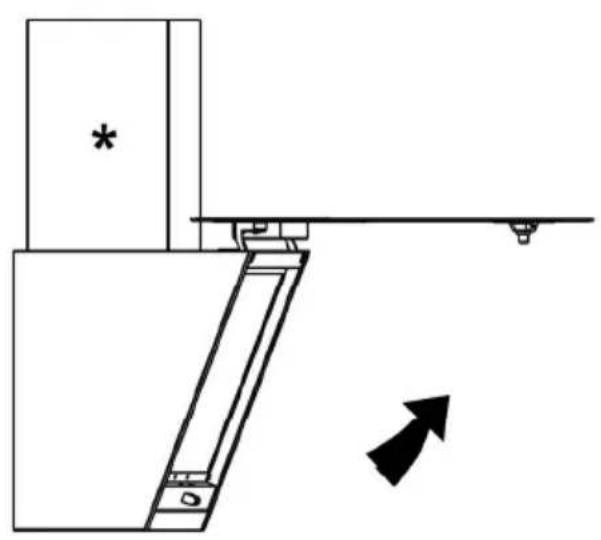

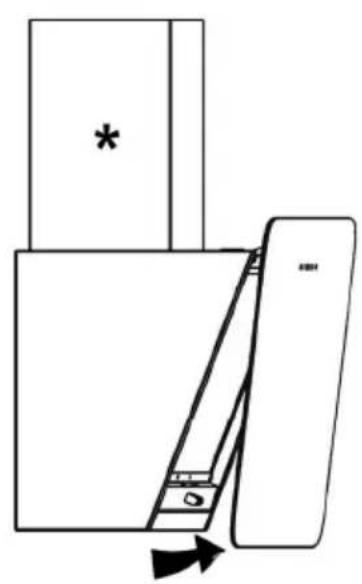

Riebalų saugantis filtras

11 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

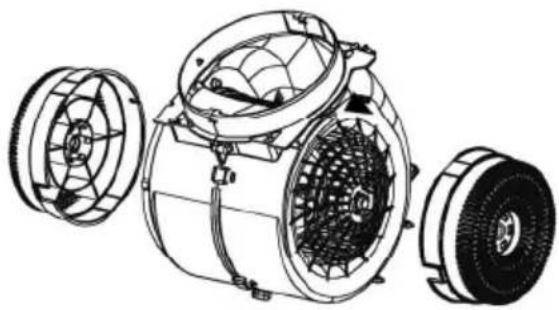

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami variklio diską apsaugančias groteles, po to pasukite juos laikrodžio rodyklės kryptimi.

Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš laikrodžio rodyklę.

Lemputių keitimas

10 pav.

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Pakeiskite sugedusią lempą nauja tokios pačios arba panašios rūšies lempa, vadovaudamiesi savybių duomenimis, pateiktais etiketėje ant lempos arba ant gaubto šalia lempos.

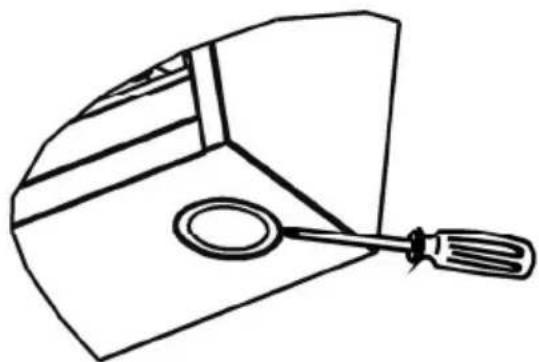

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu atsuktuvu ar panašiu įrankiu.
2. Pakeiskite neveikiančią lemputę šviesos diodų arba halogenine lempute, kurios techniniai duomenys turi atitikti nurodytuosius duomenų etiketėje arba šalia lemputės:

Šviesos diodų lemputės: Jei norite jas pakeisti, kreipkitės į techninio aptarnavimo tarnybą.

Halogeninės lemputės: daugiausia 12 V - 20 W, G4 (saugokitės, kad nepaliestumėte lemputės rankomis).

1. Įdėkite apsauginę plokštelę (pritvirtinus turi pasigirsti spragtelėjimas).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisingoje pozicijoje.
