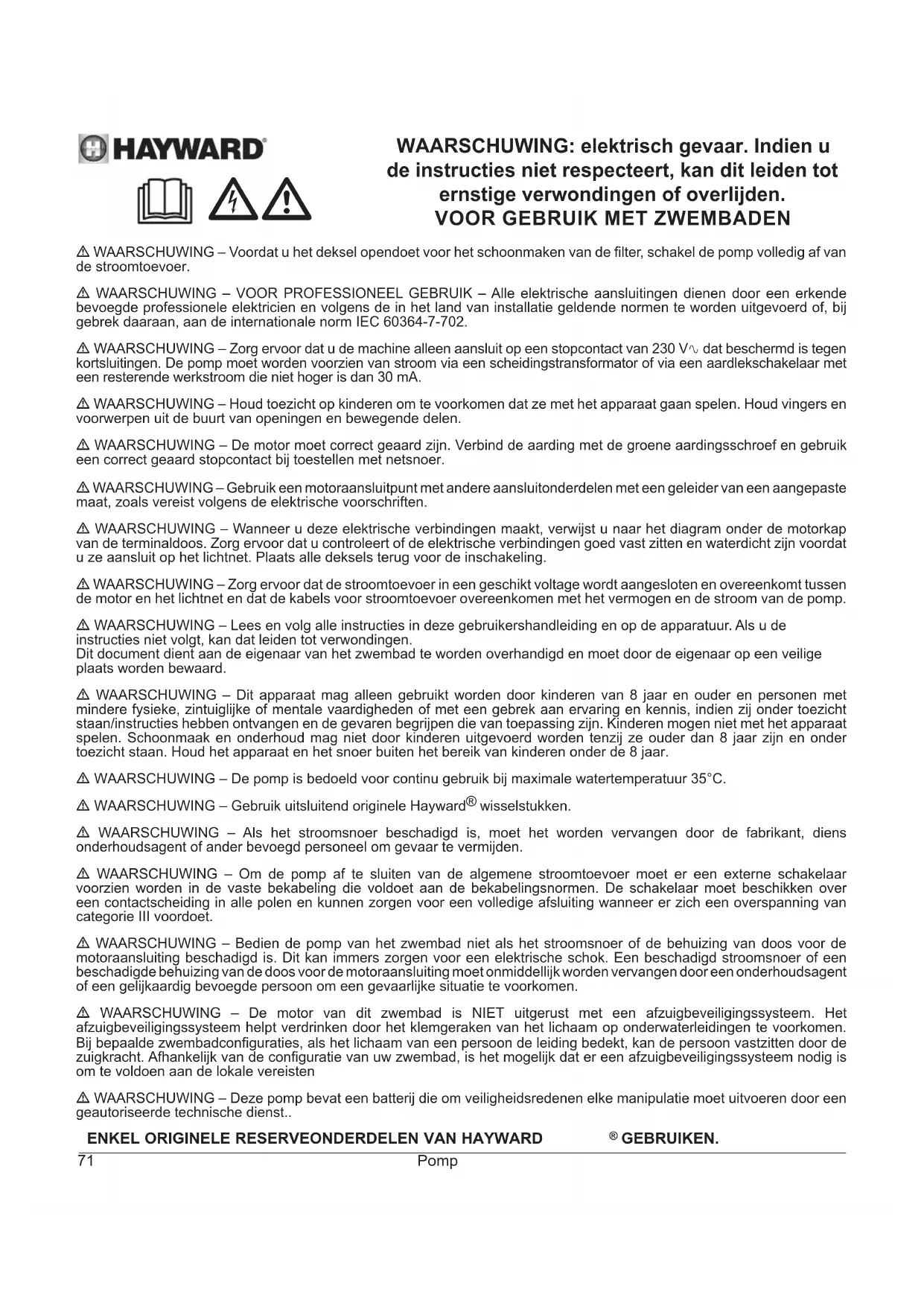

GEBRUIKSAANWIJZING RS II VSTD HAYWARD
WAARSCHUWING: elektrisch gevaar. Indien u de instructies nicht respecteert, kan dit leiden tot ernstige verwondingen of overlijden. VOOR GEBRUIK MET ZWEMBADEN
WAARSCHUWING - Voordat u het deksel opendoet voor het schoonmaken van de filter, schakel de pomp volledig af van de stroomtoevoer.
WAARSCHUWING - VOOR PROFESSIONEEL GEBRUK - Alle elektrische aansluitingen dieren door een erkende bevoegde professionele elektricien en volgens de in het land van installmentie geldende normen te worden uitgevoerd of, bij gebrek.daaraan, aan de internationale norm IEC 60364-7-702.
WAARSCHUWING-Zorg ervoor dat u de machine alleen aansluit op een stopcontact van 230V dat beschermd is gegen kortsluitingen. De pomp moet worden voorzien van stroom via een scheidingstransformer of via een aardlekschakelaar met een resterende werkstroom die Niet hoger is dan 30mA
WAARSCHUWING - Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen. Houd vingers en voorwerpen uit de buurt van openingsen en bewegende delen.
WAARSCHUWING - De motor要去 correct geaard zich. Verbind de aarding met de groene aardingsschroef en gebruik een correct geaard stopcontact bij toestellen met netsnoer.
WAARSCHUWING - Gebruik een motoraansluitpunt met andere aansluitonderdelen met een geleider van een aangpaste maat, zoals vereist volgens de elektrische voorschriften.
WAARSCHUWING - Wanner u deze elektrische verbindingen maakt, verwijst u maar het diagram onder de motorkap van de terminaldoos. Zorg ervoor dat u controleert of de elektrische verbindingen goed vast zitten en waterdicht zich voordat u ze aansluit op het lichtnet. Plaats alle deksels terug voor de inschakeling.
WAARSCHUWING - Zorg ervoor dat de stroomtoevoer in een geschikt voltage wordt aangesloten en overeenkomtussen de motor en het lichtnet en dat de kabels voor stroomtoevoer overeenkomen met het vermogen en de stroom van de pomp.
WAARSCHUWING - Lees en volg alle instructies in deze gebruikershandleiding en op de apparatuur. Als u de instructies nicht volgt, kan dat leiden tot verwondingen. Dit document dient aan de eigenaar van het zwembad te worden overhandigd en moet door de eigenaar op een veilige plaats worden bewaard.
WAARSCHUWING - Dit apparaat mag alleen gebruikt worden door kinderen van 8aar en ouder en personen met mindere fysiieke, zintuiglijke of mentale vaardigheden of met een gebrek aan ervaring en kennis, indien zij onder toezicht staan/instructies hebben ontvangen en de bevaren begrijpen die van toepassing zich. Kinderen mogen Niet met het apparaat spelen. Schoonmaak en onderhoud mag Niet door kinderen uitgevoerd worden tenzij ze ouder dan 8aar+zijn en onder toezicht staan. Houd het apparaat en het snoer buiten het bereik van kinderen onder de 8aar.
WAARSCHUWING - De pomp is bedoeld voor continu gebruik bij maximale watertemperatuur 35^
WAARSCHUWING - Gebruik uitsluitend originele Hayward wisselstukken.
WAARSCHUWING - Als het stroomsnoer beschadigd is, moet het worden verrangen door de fabrikant, diens onderhoudsagent of ander bevoegt personeel om gevaar te vermijden.
WAARSCHUWING - Om de pomp af te sluiten van de algemene stroomtoevoer moet er een exter schakelaar voorzien worden in de vaste bekabeling die voldoet aan de bekabelingsnormen. De schakelaar要去 beschikken over een contactscheiding in alle polen en kuren zorgen voor een volledige aflsuiting wanner er zich een overspanning van categorie III voordoet.
WAARSCHUWING - Bedien de pomp van het zwembad Niet als het stroomsnoor of de behuizing van doos voor de motoraansluiting beschadigd is. Dit kan immers zorgen voor een elektrische schok. Een beschadigd stroomsnoor of een beschadigde behuizing van de doos voor de motoraansluiting moet onmiddelijk worden verrangen door een onderhoudsagent of een gelijkaardig bevoegde persoon om een gevaarlijke situatie te voorkomen.
WAARSCHUWING - De motor van dit zwembad is NIET uitgerust met een afzuigbeveiligingssystem. Het afzuigbeveiligingssystem helpt verddrinken door het klemgeraken van het lichaam op onderwaterleidingen te voorkomen. Bij bepaalde zwembadconfiguraties, als het lichaam van een persoon de leiding bedekt, kan de person vastzitten door de zuigkracht. Afhankelijk van de configuratie van uw zwembad, is het möglichk dat er een afzuigbeveiligingssystem nodig is om te voldoen aan de lokale vereisten
WAARSCHUWING - Deze pomp bevat een batterij die om veiligheidsreden elke manipulatie moet uitvoeren door een geautoriseerde technische Dienst..
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
ALGEMEEN:

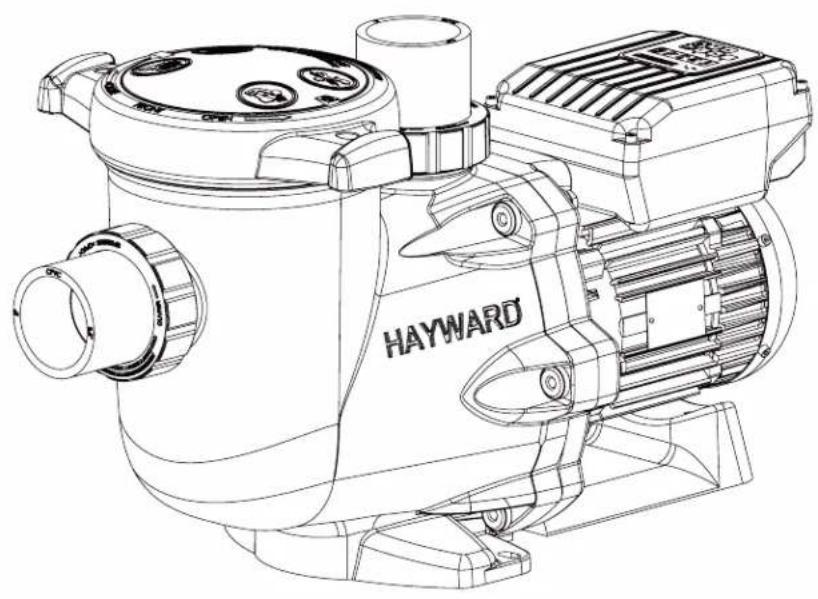

Gefeliciteerd, u hebt zouist een Hayward®-pomp met variabele snugelid gekocht.
De Hayward-pompen met variabile snelheid beschikken over een motor met permanente magneet en elektronische AC-schakeling van de LASTe generatie. Deze motor worden aangestuurd met een microprocessor gekoppeld aan een freiuenteregelaar met de volgende kenmerken:
- Weergave van de rotatiesnelheid op het controllederm
3 rotatiesnelheden die in de fabriek ingesteld zijn (knoppen V1, V2, V3), snelheden instelbaar door de gebruiker
- Systematische activering bij iedere start, snelheid en instelbare activeringsduur
- Skimmer-functie, aftschuimen van het wateroppervlak
Programmeerbare Timer-functie
- Weergave van het huidig verbruike vermogen
- Weergave van het totale en gedeeltelijke energieverbruik
- Weergave van de werkingstijd van de pomp
- laag geluidsniveau
- TEFC IP55-constructionnorm

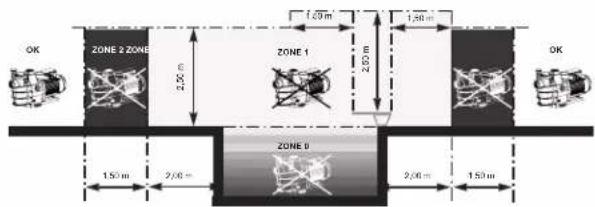

De pomp op een correcte afstand van het zwembad installeren om de verbinding tussen de aanzuiging en de pomp zoveel可想而知 te beperken om onnuttige en overmatige ladingverliezen op het hydraulische circuit te beperken.
Het is in elk geval verplicht om de veiligheidsafstand van de toepasselijke installmentnorm (minimum 3.5 meter) na te leven. Installee en gebruik het product op een hoogte van minder dan 2000m .
De pomp in een verlucht en droge ruimte installereren, de lucht要去 vrijelijk rond de motor konnen circuleren zatat hij op natureurlijke wijze verlucht kan worden. Voorzie een ruimte van minimum 0,5 m rond de pomp. Regelmatig controeren of de motorkoeling Niet verhinderd worden door voorwerpen, bladeren of andere obstakels.
De pomp moet zodanig geinstalleerd worden dat de externe ontkoppelingsschakelaar in de vaste kast zichtaar en gemakkelijk toegankelijk is. De schakelaar moet zich in de buurt van de pomp bevinden.
De pomp moet permanent op een betonnen voetstuk geinstalleerd worden met behulp van slotschroeven met 8 mm voor beton, die vastgeschroefd worden op deplaats van de installmentegaten. Er要去en sluitingen gebruikt worden om het loskomen van de slotschroeven doorheen de tijd te voorkomen. Indien de pomp op een houten vloer gemonteerd要去en,要去en houtschroeven met zeskantkop met 8 mm gebruikt worden - alsook sluitingen om het loskomen van de slotschroeven doorheen de tijd te voorkomen.
De pomp beschut installeren zodat de bedieningskast Niet aan opspattend water bloatgesteld worden.
De geluidsdruk van de Hayward®- pompen is minder dan 70 dBA.
Benodigde voorzieningen:
- De pomp op de aarding aansluiten: de pomp nooit gebruiken zonder dat hij op de a Harding aangesloten is.
- De pomp met een kabel van type H07RN-F 3G1,5mm² aansluiten.
- Een differentie beschemingsvoorziening van 30mA voorzien om personen te beschermen gegen elektrische schokken veroorzaakt door een eventuele onderbreking in de elektrische isolatie van de uitrusting.
- Een beschemingsvoorziening gegen kortsluitingen voorzien (het model is gebaseerd op de waarde op het motorplaatje).
Een uitrsting voorzien om los te koppelen van de netvoedig met een openingsafstand van de contacten van alle polen die garant staat voor een volledige onderbreking volgens de voorwaarden van overspanningscategorie III.
OPGELET: 5 minuten wachten na de pomp volledig van het elektricitieitsnetwork ontkoppeld te hebben alvorens een interventie aan de motor of de aansluitkast uit te voeren: risico op elektrische schok die tot overlijden kan leiden.
De elektrische motors waar onsze pompen mee uitgerust zich, zich voorzien van een thermische bescherming. Deze bescherming reageert bij een overbelasting of abnormale verhitting van de motorwikkeling. Deze bescherming worden automatisch geseset wanner de temperatuur van de wikkeling daalt.
Indien de regelgeving dit oplegt en ongeacht het type gebruekte motor, moet u naast de hierboven vermelde voorzieningen een magnetothermieche bescherming installereren die volgens de informatie op het motorplaatje gekalibreerd moet worden. In de tabel op pagina 169 staan de verschillende kenmerken van de motor waarmee once pompen uitgerust+zijn.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
Elektrische aansluiting: Controlleren of de voedingsaansluiting vereist voor de motor overeenstent met die van het distributienetwork en of de doorsnede en de lenghte van het voedingssnoer aangepast zich aan het vermogen en de intensiteit van de pomp.
Alle elektrische aansluitingen van de pomp alsook de eventuele verrangin van het voedingsnoer要去en uitgeoerd worden door een bevoegde professional om elk gevaar te vermijden.
Om deze elektrische aansluitingen uit te voeren, moet u de informatie onder de aansluitklemmen naleven.
De vastheid en dichtheid van de elektrische aansluitingen controeren alvorens de motor te voeden.
De kabel door de hiertoe voorziene opening en metalen structuur plaatsen; de pakkingbus staat in voor de dichtheid rond de kabel, de metalen structuur vormt een filter die elektromagnetische storingen teghoudt.
De eventuale voorbekabeling waarme bepaalde van ons je pompen uitgerust zin, moet tijden het definitief aansluiten van de pomp op de elektrische voeding verwijderd worden. Deze vooruitrusting wordt immers uitsluitend gebruikt voor de tests in de fabriek tijdens de productiefases.
INSTALLATIE
De zwembadpomp installeren door de ladingverliezen zoveel möglich te beperken en de afstanden na te leven, namelijk minimum 3,5 mussen de pomp en het zwembad zoals verduidelijk in de installmentenorm. De aanzuigleiding要去 met eenkleine stijgende helling in de richting van de pompas geinstalleerd worden. Controlleren of de aansluitingen goed vastzitten en waterdicht zijn. Zorgen dat deze ledingen Niet overmatig geblokkeerd worden. Voor plastic materialen de dichthid alleen met Teflon bewerkstelligen. De aanzuigleiding za een diameter hebben die ongeveer gelijk is aan die van de persleiding. Niet-verluchte of vochtige locaties vermijden. Voor de motor要去 de koellucht vrijelijk kutnen circuleren. De pomp beschut installeren zodat de bedieningskast Niet aan opspattend water blootgesteld worden.
START- EN AANZUIGINSTRUCTIES: Het lichaam van de Voorfilter met water vullen tot de aanzuigleiding. De pomp nooit zonder water gebruiken, dit water is nodig voor het koelen en smeren van de mechanische afsluiter. Alle kleppen van de aanzuigen persleidingen openen alsook de ontluchtingsvoorziening van de filter indien aanwezig (alle lucht要去it de aanzuigleidingen verwijderd worden). De groep starten en voldoende lang wachten totdat het aanzuigen begint. Vijf minuten wachten tot het aanzuigen begint, is Niet overdreven lang (de wachtijd voor het aanzuigen is afhankelijk van de aanzuighooegt en de lengte van de aanzuigleiding). Indien de pomp Niet start of nicht aanzuijt, de gids voor het opsporen van storingen raadplegen.

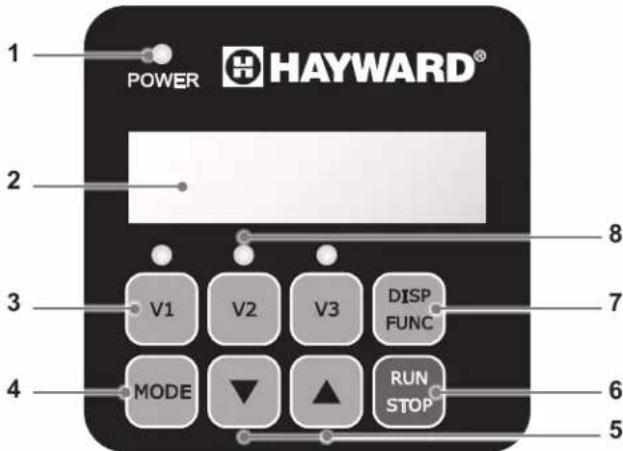

De Hayward pomp met variabilen snelheid wordt bediend via een bedieningsdoos waarmee de werkingsinstellenen weergegeven en ingesteld kunnen worden en de Timer-modus geprogrammeerd kunnen worden.
| 1 LED-lampje voor inschakeling |
| 2 LCD weergaveschem |
| 3 Shelteidskeuze |
| 4 Schakelen:tussen Manuele modus / Timer-modus |
| 5 Instelknoppen omhoog / omlaag |
| 6 Start / Stop knop |
| 7 Weergaveknop voor de instellenen |
| 8 LED-lampjes voor gekozen能力和 |
De pomp worden gelevered met STANDAARD INSTELLINGEN (fabrieksinstellungen):
| Activering duur (sec) | ActiveringSNELheid(tpm) | V1(tpm) | V2(tpm) | V3(tpm) | Skimmerduur (min) | Skimmercyclus (u) | SkimmerSNELheid(tpm) |
| 240 3000 | 1500 2400 3000 | 0 15 1u 2800 | | | | | |
tpm: toeren per minuut
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
2. WERKINGSMODI VAN DE POMP

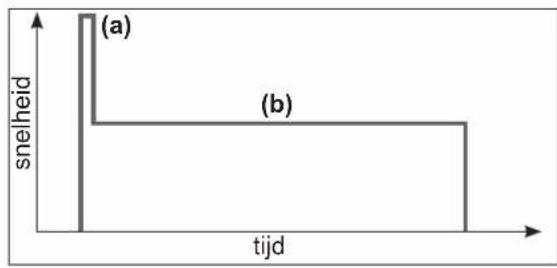

2.1 Manuele modus
In de Manuele modus start of stopt de gebruiker de pomp manueel, in functie van het gebruik van het zwembad.
- Het starten van de pomp start een activatiemodus (a). Deze fase is instelbaar (snelheid en duur, § 4.2). De aktivatie kan onderbroken worden bij het starten (§ 3.2) of uitgeschakeld worden door de instelleningen.
- De pompenselheid stabiliseertervolgens op een constante waarde (b) (standaard stabilisatie op snelheid V2).Deze snelheid kan gekozen en ingesteld worden door de gebruiker ( 3.3)
- Na een stop/herstart stabiliseert de pomp zich op de LASTE opgeslagen snelheid.

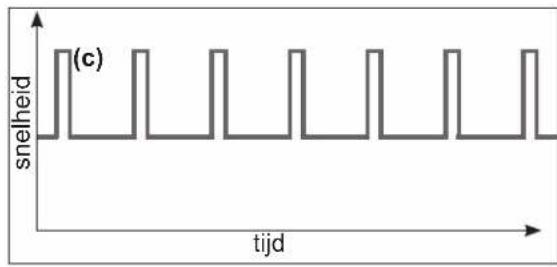

2.2 Skimmer
Met de Skimmer-functie kan het wateroppervlak afgeschuimd worden om het ophopen en stremmen van vuil aan de oppervlakte van het zwembad te vermijden.
- Dit is een automatische functie: de pomp werkt aan een hogere snelheid (c)ijdens een instelbare duur en cyclus.
- Buiten deze snelheidsverhoging, werkt de pomp aan de normale snelheid, of dit nu in Manuele of in Timer-modus is.
- De Skimmer-functie kan uitgeschakeld worden (zie instellungen § 4.3).
2.3 Timer-modus
In de Timer-modus werkdt de pomp automatisch 24/24. De verschillende snelheidsreeksen (d) zich in te stellen door de gebruiker. Ze worden gekozen in functie van de installmente (verwarmingsmodus, energiebesparing, enz...) en de gebruiksuren van het zwembad.
- De Skimmer-functie is geactiveerd, zeplaatst zich bovenDEXE reeksen.
- De pomp kan uitgeschakeld worden (gepauzeerd) in Timer-modus. Bij een herstart is de snugheid bezelfde als die van de huidige Timer.
- Om de Timer-modus te programmeren, raadpleegt u § 4.5.
2.4 Schakelenussen de Manuele modus / Timer-modus
Het wijzigen van de modus gebeurt door te drukken op knop
hierondergetoond:
Manuele modus Timer-modus
Weergave snelheid
zonder voorvoegsel
Het opgelichte LED toont de gekozen snelheid (standaard V2)
Weergave spelheid met voorvoegsel "t"
De LED's zuiuitgeschakeld
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
2.5 Aansluiting van externe digitale ingangen
OPGELET: Voordat aan de elektriciteit van de pomp worden gewerkt,要去 de pomp loskoppelen van het elektriciteitsnet en 5 minutewachten.

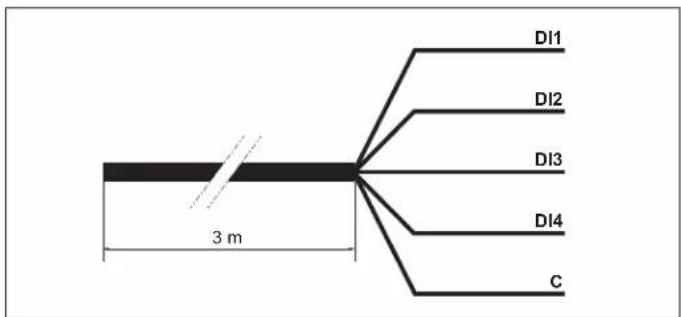

De filterpomp is uitgerust met een 3 m lange kabel met 5 draden waarmee 4 digitale ingangen of potentalvrijde droge contacten (open/gesloten) worden aangesloten.
Voorbeelden van gebruik van digitale ingangen
Wijs de slelheid en het debiet toe die nodig+zijn voor een goede werking van de perifere organen, zoals een warmtepomp, een rolluik of een robotstofzuiiger enz.
- Installeer een besturingskabel van de gebruikersinterface. Via deze digitale ingangen können de functie Run/Stop en de 3 snelheden (V1-V2-V3) op een afstand van 3 meter worden gestuurd.
| Toewijzing van de draden |
| DI1 Bruin Snelheid V1 | | |
| DI2 Groen Snelheid V2 | | |
| DI3 Wit Snelheid V3 | | |
| DI4 Rood Run/Stop | | |
| C Zwart Gemeenschappelijk | | |
Opmerking:
- in geval van gedeeltekig gebruik van de digitale ingangen, de Niet gebruekte draden elektrisch isoleren.
- In geval de digitale ingangen nicht worden gebrukt, staat u de connector (A) inplaats van de kabel met 5 draden (zie onderstaande afbeelding).
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
Werking met de digitale ingangen
| De digitale ingangen können worden gebruikt in de handmatige of timermodus.
Ze bevinden sich op het hoogste prioriteitsniveau: ze zijn MASTER van alle functies die worden gebruikt.
Alleen de knappen Run/Stop en DISP/FUNC blijven actief. | → | RUN
STOP |
| → | DISP
FUNC |
| Wonneer een digitale ingang worden gebruikt,.gaat de LED die aan de betreffende LED is gekoppeld, snel knipperen (DI1 = V1, DI2 = V2 of DI3 = V3). | → | V1 V2 V3 |
| Om een actie:tussen de digitale ingangen te verkrijgen, moet de ingang DI4 worden gesloten. | DI4 Run/StopGesloten |
| Als er meerere digitale ingangen simultaan zijn omgeschakeld, wordt eén ingang uitgevoerd in volgorde van de prioriteit die in de tabel hiernaast is geefinieerd. | | DI1 = V1 DI2 = V2 DI3 = V3 | |
| DI1 = V1 V1 | V2 V3 | | |
| DI2 = V2 V2 | V2 V3 | | |
| DI3 = V3 V3 | V2 V3 | | |
Opmerking: Zodra de actie die aan de digitale ingang is gekoppeld, is voltooid (open contact), hervat de filterpomp de actie van de actuèle werkingsmodus.
Als de digitale ingang DI4 open is, start de filterpompiet en versuschijnt dSTOP op het scherm van depomp.
- Sluit ingang DI4.
- Druk eventuele op RUN/STOP om de filterpomp te starten.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
3. GEBRUIK
3.1 Inschakelen
| Het lampje "Power" Licht op; het scherm voert een LCD-test UIT en toont verrolgens de softwareversie | POWER | → | 88888 | → | r.1626 |
3.2 Activeringsfase
Na het inschakenen van de pomp, start de activeringsfase automatisch (idem na een herstart van de pomp).
| Automatisch starten van de activieringsfase:
• De sleelheid verhoogt tot 3000 tsp en blijft
gedurende 240 sec behouden (standaard waarden) | Pr 3000 | |
| Einde van de activieringsfase:
• Standaard stabiliseert de sleelheid zich op V2
of op de LASTe opgeslagen sleelheid
• Het overeenkomstige LED Licht op (Manuele modus) | → 2400 | V1 V2 V3 |
| Om de resterende activeringstijd waar te Geven:
• druk op DISP/FUNC
• de resterende tijd worden weergegeven in sec | DISP FUNC → 219 | |
| Om te stoppen voor het einde van de activeringstijd:
• druk op RUN/STOP
• Standaard stabiliseert de sleelheid zich op V2,
of op de LASTe opgeslagen sleelheid | RUN STOP → 2400 | V1 V2 V3 |
3.3 In de Manuele modus: selecteren, instellen en opslaan van een snelheid
| Om een snugheid te selecteren:
· druk op een van de snugheidsknoppen
· De standaardwaarde worden getoond (in tsp)
· De overeenkomstige LED brandt | v1 | → | 1500 | v1 | v2 | v3 |
| Om een十几年e snugheidswaarde in te stellen:
· druk op de instelknoppen omhoog / omlaag
· Het LED knippert: worden ingesteld
· De gewenste waarde instellen (van 600 tot 3000 tsp) | | → | 1640 | v1 | v2 | v3 |
| Om de十几年e snugheidswaarde op te slaan:
· druk gedurende 3 sec op de snugheidsknop
· Het LED brandt constant wanner de snugheid opgeslagen worden | v1 >3s | → | 1640 | v1 | v2 | v3 |
| Opmerking: Het waterdebiet dat door de pompseelheid gegenereerd worden要去 aangepast+zijn aan de capacititeit van de installmentatie (filter, leidingen...). Bij twijfel doeet u beroep op een professional. |
3.4 Uitschakelen / Herstarten van de pomp
| Omd de pomp=uit te schakelen:
• druk op RUN/STOP
• De pomp stopt, het snelheids-LED blijft branden
• In Manuele modus toont het scherm continu "StoP"
In Timer modus toont het scherm knipperend "StoP" | RUN
STOP | → | 5stop | V1 | V2 | V3 |
| Omd de pomp opnieuw te starten:
• druk op RUN/STOP
• De pomp herstart in activatiefase (§ 3.2)
• De snelheid stabiliseert zich:
in Manuele modus op de LAST opgeslagen waarde,
in Timer-modus op de snelheid volgens de huidige
Timer | RUN
STOP | → | 1640 | V1 | V2 | V3 |
| → | E2400 | V1 | V2 | V3 |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
4. INSTELLINGEN
Opmerking: Om toegang te krijgen tot de instellenen moet de pomp geactiveerd zich in Manuele modus (§ 2.4), bij het stoppen of starten buiten activiemodus. Als gedurende 2 min. geen enkele knop ingedrukt worden, worden de weergave normala (snelheid of StoP) en de instellenen worden nicht opgeslaan.
4.1 Instelling van het horloge
| ·Druk gedurende 3sec op DISP/FUNC
De 3 LED's knipperen
·Het scherm toont "ConF" en verrolgens "hr" | DISP
FUNC >3s | → [onf]
→ hr | V1 | V2 | V3 |
| ·Druk op DISP/FUNC, het scherm toont het interne
aar van het uurwerk (hh-min) | DISP
FUNC | → 07-38 | | | |
| ·Druk op de instelknoppen omlaag /omhoog om de
uren / de Minutes in te stellen | | → 15-38 | 15-40 | → | |
| ·Druk op RUN/STOP om uit het menu te gaan en
op te slaan
De weergave toont de huidige sleidheid of StoP | RUN
STOP | → 1640 | STOP | | |
| Opmerking: Deinstelling van het interne uurwerk is belangrijk als de pomp werkt in Timer modus.
Het blijt opgeslagen wonneer de pompuitgeschakeld worden. |
4.2 Instelling van de activatie
| ·Druk gedurende 3 sec op DISP/FUNC
De 3 LED's knipperen en het scherm toont
"ConF" | DISP
FUNC >3s | → | Conf
V1 V2 V3 |
| ·Druk op DISP/FUNC totdat het scherm "Pr 240"
verschijnt: standard activatieduur (sec) | DISP
FUNC x n | → | Pr 240 |
| ·Druk op de instelknoppen omhoog / omlaag om
de gewenste duur (van 0 sec tot 300 sec) waar te
geven | | → | Pr 80 |
| ·Druk op DISP/FUNC: het scherm toont "o3000"
standaard activatienelheid (tpm) | DISP
FUNC | → | 3000 |
| ·Druk op de instelknoppen omhoog/omlaag om de
gewenste waarde waar te worden (max 3000 tpm) | | → | 2660 |
| ·Druk op RUN/STOP om uit het menu te gaan en
op te slaan
De weergave toont de huidige snelheid of StoP | RUN
STOP | → | 1640
StoP |
| Opmerking: Als de activatieduur nul is, worden de
weergave "ProFF": de aktivatie is
uitgeschakeld | | → | ProFF
0 |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
4.3 Instelling van de Skimmer-functie
Zie § 2.2 voor het weergeven van deze optie
| ·Druk gedurende 3 sec op DISP/FUNC
De 3 LED's knipperen en heet scherm toont
"ConF" | DISP
FUNC >3s | → Conf
V1 V2 V3 |
| ·Druk op DISP/FUNC totdat het scherm "SFO.15"
verschijnt: standard actievateduur van de Skimmer (in minutes) | DISP
FUNC x n | → SF0.15 |
| ·Druk op de instelknoppen omhoog / omlaag om de gewenste duur te tonen (van 0 tot 30 min) | ▼ ▲ E → | → SF020 |
| ·Druk op DISP/FUNC: het scherm toont 'St 1u':
standaardduur cyclus Skimmer | DISP
FUNC | → St 1h |
| ·Druk op de instelknoppen om de Skimmer cyclus in te stellen op 1u, 2u of 3u | ▼ ▲ E → | → St2h |
| ·Druk op DISP/FUNC: het scherm toont "S2800":
standaardsnelheid van de Skimmer (tpm) | DISP
FUNC | → S2800 |
| ·Druk op de instelknoppen omhoog / omlaag om de gewenste能力和 leven te given (van 600 tot 3000 tsp) | ▼ ▲ E → | → S2680 |
| ·Druk op RUN/STOP om uit het menu te gaan en op te slaan
De weergave toont de huidige能力和 of StoP | RUN
STOP | → 1640/ St oP |
| Opmerking: Om de Skimmer uit te schaken, zet u de duur op nul - De weergave worden "SFoFF" | | → SFoFF SF000 |
4.4 Herstarten van de instellingen
Om de standard instellenen te herstellen en de instellenen van de Timer-modus te wissen, doet u het volgende:
| ·Druk gedurrende 3 sec op DISP/FUNC
De 3 LED's knipperen en het scherm toont "ConF" | DISP
FUNC >3s | → [on]
V1 V2 V3 |
| ·Druk op DISP/FUNC totdat het bericht "Init" op het scherm verschijnt | DISP
FUNC x n | → [in]
[out] |
| ·Druk op de instelknop "omhoog" gedurrende 3 sec.
De weergave worden "donE" wonneer de herstart worden uitgevoerd. | >3s | → [don]
[out] [stop] |
Herinnering: standard installingen en instelbereiken
| Activatie Snel | heidsknuppen Skimmer-function | tie Timer-functionie | |
| Pr. | ... | V1 V2 | V3 | | SF | S | E | 0 | E | S | ... |
| Eenheid | s | tpm | tpm | tpm | tpm | min | h | tpm | hh-min | tpm | hh-min | tpm |
| Standaard | 240 | 3000 | 1500 | 2400 | 3000 | 15 | 1 | 2800 | 06-00 | 2400 | OFF | 0 |
| Mini | 0 (OFF) | 600 | 600 | 600 | 600 | 0 (OFF) | 1 ... | 600 | 00-00 | — | 00-00 | 0/600 |
| Maxi | 300 | 3000 | 3000 | 3000 | 3000 | 30 | ... 3 | 3000 | 24-00 | — | 24-00 | 3000 |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
4.5 Programming van de Timer-modus
Met de bedieningsdoos kunt u meerere reeksen programmeren (zie § 2.3) of Timers t0 tot t5, die nichtoodzakelijk chronologisch要去en zijn. De Niet gebruekte Timers wordenuitgeschakeld.
De Timer "t0" kan vastgelegd worden tot 00:00 06:00 (standaard); 12:00 of 18:00. Het kan nicht uitgeschakeld worden.
De能力和 van het segment t0 kan nicht ingesteld worden, hij ligt vast op 2400 tsp
- Traceer het slelheidsprofiel dat u wilt programmeren.
De grafiek hiernaast worden louter als voorbeeld getoond.
- Controller of het interne uurwerk correct ingesteld is.
| ·Druk gedurrende 3 sec op DISP/FUNC
De 3 LED's knipperen en heet scherm toont "ConF" | DISP
FUNC >3s | → [on]
V1 V2 V3 |
| ·Druk op DISP/FUNC 2 keer na elkaar totdat "t0"
verschijnt | DISP
FUNC x 2 | → E0 |
| ·Druk op DISP/FUNC, het scherm toont "06-00":
standaard waarde t0 | DISP
FUNC | → 06-00 |
| ·Druk op de instelknoppen om de gewenste t0 vast
te leggen (00-00, 06-00, 12-00 of 18-00) | | → 18-00 |
| ·Druk op DISP/FUNC: het scherm toont "t1oFF" | DISP
FUNC | → E1oFF |
| ·Om deze Timer (voorbeeld) te activeren, drukt u op
de knop "omhoog". Het scherm toont "t1 on" | | → E1 on |
| ·Druk op DISP/FUNC: het scherm toont "00-00" | DISP
FUNC | → 00-00 |
| ·Druk op de instelknoppen omlaag / omhoog om het
gewenste uur in te stellen (hh-mm) | | → 20-00 20-45 → |
| ·Druk op DISP/FUNC: het scherm toont "0" | DISP
FUNC | → 0 |
| ·Druk op de instelknoppen om de gewenste snelheid
in te stellen (van 600 tot 3000 tspm of nul) | | → 2740 |
| ·Omশne volgende Timer over te schakelen,
drukt u op DISP/FUNC: het scherm toont "t2off". In
het voorbeeld blijft de Timer uitgeschakeld | DISP
FUNC | → E2oFF |
| ·Druk op DISP/FUNC om over te schakelen maar
de volgende Timer en herhaal de instalstappen
(activatie, uurwerk Timer en snelheid) | DISP
FUNC | → E3oFF enz ... |
| ·Druk op RUN/STOP om UIT het menu te gaan en
op te slaan
De weergave toont de huidige snelheid of StoP | RUN
STOP | → 1640/Stop |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
5. WEERGAVE VAN DE PARAMETERS
Opmerking: De pomp blijft ingeschakeld, werkt buiten de activatiefase, of bij het stoppen.
Om de parameaters te doorlopen, drukt u op de toets DISP/FUNC.
Als geen enkele knop gedurende 15 sec ingedrukt worden, schakelt het scherm over maar normale weergave (huidige slelheid of Stop).
| ·Druk op DISP/FUNC: het scherm toont "hr"
Druk opnieuw: weergave van het interne uur | DISP
FUNC | → | hr 11 | 4 DISP
FUNC | → | |
| ·Druk op DISP/FUNC: het scherm toont "t0"
Druk opnieuw: uurweergave van de t0
(de snelheid van de t0 ligt vast op 2400 tsp) | DISP
FUNC | → | to 12 | 4 Disp
FUNC | → | |
| ·Druk op DISP/FUNC: het scherm toont "t1"
Druk opnieuw: weergave van het uur van deze
Timer (hh-mm) | DISP
FUNC | → | t1 09 | 4 Disp
FUNC | → | |
| ·Druk op DISP/FUNC: weergave van de snelheid van deze Timer (in tsp) | DISP
FUNC | → | 1240 | | | |
| ·Druk op DISP/FUNC enz.: weergave van de
volgende Timers, uur en snelheid, tot Timer "t5"
Opmerking: De uitgeschakelde Timers worden nicht
getoond | DISP
FUNC | → | t2 | enz ... | | |
| ·Druk op DISP/FUNC: weergave "P----"
Verbruikt vermogen (in W, waarde tot +/- 10%)
Opmerking: P = 0 W wonneer de pomp
uitgeschakeld is | DISP
FUNC | → | P 634 | P | 0 | |
| ·Druk op DISP/FUNC: weergave "h----"
Urenteller van de pomp
Opmerking: Een toerenteller toont 9999 h | DISP
FUNC | → | h2857 | | | |
| ·Druk op DISP/FUNC: weergave "-----"
Totaal energieverbruik (in kWh)
Opmerking: Een toerenteller toont 99999 kWh | DISP
FUNC | → | 06542 | | | |
| ·Druk op DISP/FUNC: weergave "-----"
Gedeeltelijk energieverbruik (in kWh), sinds de
laatste reset | DISP
FUNC | → | 00086 | | | |
| ·Om de gedeelijke energieteller op nul te zetten:
Druk 3 sec op een van de knoppen omhoog /
omlaag.
Het bericht "CLEAR" betekent dat de teller geseset
is | | → | CLEAR | | | |
| ·Druk op DISP/FUNC: Weergave "SF On" of
"SFOFF" voor Skimmer in-/ uitgeschakeld | DISP
FUNC | → | SF 0n/ SFOFF | | | |
| ·Druk op DISP/FUNC: Weergave "t----"
Temperatuur van de vermogenmodule (in °C) | DISP
FUNC | → | t 74 | | | |
| ·Druk op DISP/FUNC om terug te keren maar de
normale weergave (huidige snelheid of Stop) | DISP
FUNC | → | / STEp | 1640 | | |
| | | t2400 | / STEp | | |
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
ONDERHOUD
- De pomp volledig van de netvoeding ontkoppelen alvorens het deksel te openen en de voorfilter te reinigen. De korf van de voorfilter regelmatig reinigen, Niet op de korf kloppen om hem te reinigen. De pakking van het deksel van de voorfilter controeren en indien nodig verrangen.
- De motoras is gemonteerd op zichsmerende lagers die in de toekomst nicht更是 gesmeerd moeten worden.
- De motor schoon en droog honden en zorgen dat de ventilatiegaten nicht verstopt raken.
- Af en toe kan de mechanische afsluiter lekken en moet hij verrangen worden.
- Met uitzondering van het reinigen van het zwembad, moeten alle reparatie- en onderhoudsinterventions verplichtuitgevoerd worden door een bevoegde vertegenwoordiger van Hayward® of een andere gekwalificeerde persoon.
Slijtageonderdelen van de hieronder genoemde pomp要去en worden onderhonden volgens hun geschatte levensduur:
Geschatte levensduur van slijtonderdelen:
Pakkingset (voorfilter, behuizing, bevestigingen, afvoer)
Contactstrip
2aar of 25.000 uur.
2 aaar of 10.C
2 aaar of
OVERWINTEREN
- De pomp leegmaken door de aftappluggen te verwijderen en ze in de korf van de voorfilter te bewaren.
- De pomp ontkoppelen, de leidingaansluitingen verwijderen en de volledige groep op een droge en verluchtte plaats bewaren of ten minste de volgende voorzorgsmaatregel treffen: de pomp ontkoppelen, de 4 bevestigingsbauten verwijderen waarmee het pomplicham aan de motorsteun bevestigd is en het geheel op een droge en verluchtte plaats bewaren. Het pomplicham en de Voorfilter beschermen door ze te bedekken.
OPMERKING: Alvorens de pomp opniew in gebruik te nemen, alle interne onderdelen reinigen door stof en afzetteringen, enz. te verwijderen.
MOGELIJKE STORINGEN EN OPLOSSINGEN
- De elektrische aansluitingen, schakelaars of relais controleren, de circuitonderbrekers of zekeringen controleren.
- Controlleren of de motor vrijelijk kan roteren.
- Controlleren of de rotatiesnelheden 'V1', 'V2' en 'V3' Niet op 0 omw/min ingesteld zich, indien dit het geval is de fabrieksparameters herstellen (zie § 4.4).
- Als het scherm een van de foutcodes hieronder toont, neem dan contact op met uw installmenteur:
Err01
E-r-02
Err04
Err05
Err07
Onderspanning van de continue lijn
Overspanning van de continue lijn
Oververhitting van de vermogensmodule
Oververhitting motor
Overbelasting
Err10
Probleem interne elektrische voeding
Errc0
Startproblemen
Err54
Probleem interne kortsluiting
Err97
Veelvoudig probleem
Err98
Communicatieprobleem
dStoP
Zie pagina 76
B) De motor stopt, het volgende controleren.
- De kabels, aansluitingen, relais, enz.
- De spanningsval waar de motor (wordt vaak veroorzaakt door te zwakke kabels).
- Of er geen vastloping of overbelasting is (door de geabsorbeerde stroomsterkte af te lezen).
OPMERKING: De motor van uw pomp is voorzien van een thermische beveiliging die, bij overbelasting, het circuit automatisch za uitschakelen en zal vermijden dat de motor beschadigd worden. Deze inschakeling worden gezengereerd door abnormale werkingsomstandigheden die gecontroleerd en gecorrigeerd要去en worden. De motor zal zonder enige interventie opnieuw starten zodia de normale werkingsomstandigheden hersteld+zijn.
C) 'OLOAD' verschijnt op de display (overbelasting of oververhitting).
- Controlleren of de motoras vrijelijk draait.
- Controlleren het vrijelijk roteren van de turbine Niet door verontreinigingen verhinderd worden.
- Controlleren of de motor correct verlucht worden.
- Na het oplossen van het probleem op de aan/uit-knop drukken.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
D) De pomp zuigt nicht aan
- Controlleren of het lichaam van de Voorfilter met water gemuld is, of de pakking van het deksel schoon en goed geplaatst is en of geen enkele luchtopname maybeik is. Indien nodig de borgschroeven van het deksel opniew vastdraaien.
- Controlleren of alle aanzuig- en perskleppen geopend en nicht-verstopt zich en of alle aanzuigopeningen van het zwembad volledig ondergedompeld zich.
-
Controlleren of de pomp aanzuigt door het aangezogen materiaal zo zich möglichk in de buurt van de pomp vrij te geben.
a) indien de pomp Niet aanzuigt ondanks een voldoende voorraad aanzuigwater.
-
De boute en leidingaccessoires aan aanzuigzijde opniew vastdraaien.
- De spanning verifierten om te controlleren of de pomp gegen de juiste snelheid draait.
- De pomp openeraken en controleren of niets binnen in aanwezig is dat verstopping verooorzaakt.
- Een voldoende hoge activitatesnelheid instellen
- Reinig de filter en probleem opnieuw
- De mechanische afsluiter verrangen.
b) Probeer opnieuw te activeren in recirculatiemodus. Indien de pomp normala aanzuigt, de aanzuigleiding en de voorfilter controleren. Ze zonden verstopt hunnen zitten of luchtopname hunnen verroorzaken.
E) Pomp maakt lawaai, het volgende controeren.
- Of geen enkele luchtopname of -aanwezigheid tot geklapper in de pomp leidt.
- Of er geen cavitatie veroorzaakt worden door een onvoldoende diameter of een beperking van de aanzuigleiding. Een te groe persleiding kan eveneens tot cavitatie leiden. Of correcte leidingen gebruikt worden of de leidingen indien nodig ontluchten.
- Of geen trillingen ontstaan door een verkeerde montage.
- Of zich geen vreemde voorwerpen in het pomplicham bevinden.
- Of de motorlagers Niet vastlopen door een te große speling, roest of aanhoudende oververhitting.
ENKEL ORIGINELE RESERVEONDERDELEN VAN HAYWARD
GEBRUIKEN.
POMPA CENTRIFUGA A VELOCITA VARIABLE
MANUALE PER L'USO
Op alle HAYWARD®-produten geldt een garantie van 3aar vanaf de aankoop voor alle materiaal- of fabricagefouten. Indien u gebruik wil maken van deze garantie, moet u het aankoopbewijs waarop de aankoopdatum vermeld staat meesturen. We raden u daarom aan uw factuur te bewaren.
De garantie van HAYWARD is beperkt tot het herstellen of verrangen, zoals gekozen door HAYWARD, van defecte producten, voor zover ze in normale gebruiksomstandigheden en in overeenstemming met de richtijnen van het gebruikershandboek gebruikt werden, ze net gewijzigd werden en uitsluitend met HAYWARD. Onderdelen en -componenten gebruikt werden. De garantie geldt nicht voor schade door vorst en chemicalien. Alle andere Kosten (transport, werk-uren, enz.) zijn uitgesloten van garantie.
HAYWARD® kan Niet aansprakelijk worden gesteld voor directe of indirecte schade die voortvloeit uit een verkeerde installmentie, een verkeerde aansluiting of een verkeerd gebruik van een product.
Om uwrecht op garantie uit te oefenen en de herstelling of verranging van een artikel aan te vragen, moet u contact met uw verdeler opnemen.
Geen enkele uitrusting die waar onze fabrik teruggestuurd wordt, wordt zonder onze voorafgaande schrifelijke goedkeuring aanvaard.
De garantie geldt nicht voor reserveonderdelen
Bepaling betreffende afgedankte elektrische en elektronische apparatuur. Overeenkomstig Richtlijn 2012/19/EU betreffende het beheer van afgedankte elektrische en elektronische apparatuur要去 deze pomp maar een apart verzamelpunt worden gebracht. Neem contact op met uw distributeur voor meer informatie.
Een goed beheer van elektrische en elektronische apparatuur draagt bij aan het voorkomen van schade aan milieu en gezondheid. In overeenstemming met de Richtlijn 2006/66/EG van de Raad van de Europese Unie van 6 september 2006 en met het afval dat door elektrische en elektronische apparatuur wordt gegenereerd, geeft het symbol bij dieze handleiding aan dat de in de pomp ingebouwde accu apart moet worden afgevoerd. Wanner de batterij het einde van zich levensduur heeft bereikt,要去 hij worden verwijderd en een een apart inzamelpunt worden gebracht.
-STAP 1: De voeding van de pomp verwijderen
- STAP 2: Het deksel van het bedieningspaneel verwijderen
Draai de vier schroeven op de hoeken los. Verwijder daarna voorzichtig het deksel. De printplaat van het bedi-eningspaneel en de printplaat van de vermogensfactorcorrectie zich met een draad verbonden.
Hiervoor hebt u een Philips schroevendraaier nodig
NL - STAP 4: DE BATTERIJ VERWIJDEREN
Stek een gereedschap (kleine schroevendraier of iets dergelijks) in het waaroor bestemde gat in de printplaat en duw de batterij voorzichtig van zijn plaat.
IT - FASE 4: RIMUOVERE LA BATTERIA
NL - Nu kurz u de batterij met uw vingers pakken en op de juisteplaats leggen voor de recyclng.
