Merk	Hayward
Model	SumHeat Fi (serie HP5171DT3 tot HP5301ET3)
Producttype	Zwembad warmtepomp
Afmetingen (L x B x H)	Van 780 x 730 x 868 mm tot 846 x 920 x 1024 mm afhankelijk van model
Gewicht	Van 75 tot 123 kg afhankelijk van model
Elektrische voeding	Enkelfasig 230 V ~ 50 Hz of driefasig 400 V 3N ~ 50 Hz afhankelijk van model
Koelmiddel	R32 (HFK), Veiligheidsgroep A2L, GWP 675
Verwarmingscapaciteit (min-max)	Van 2,87 kW tot 31,20 kW afhankelijk van model en omstandigheden
COP (min-max)	Van 4,79 tot 15,00 afhankelijk van model en omstandigheden
Watertemperatuurbereik	Verwarming: +12 °C tot +40 °C; Koeling: +8 °C tot +40 °C
Buitentemperatuurbereik	Verwarming: -15 °C tot +43 °C; Koeling: +7 °C tot +43 °C
Geluidsniveau (op 1 m)	Van 49,3 tot 62,5 dB(A) afhankelijk van model en snelheid
Hydraulische aansluiting	50 mm (2 x meegeleverde verloopkoppelingen)
Nominaal waterdebiet	Van 7,2 tot 13,1 m³/u afhankelijk van model
Hoofdfuncties	Warm/koud modus, Full Inverter regeling, stilstandmodus, programmeerbare timer, aanraakscherm, automatische vergrendeling
Jaarlijks onderhoud	Reinigen verdamper (zachte borstel of waterstraal), controleren kabels, aansluitingen en dichtheid, door een erkende vakman
Overwinteren	Spanning uitschakelen, condensor leegmaken, inlaat/uitlaat afsluiten, afdekken met hoes
Elektrische beveiliging	Installatieautomaat curve D + differentieelschakelaar 30 mA verplicht
Reserveonderdelen	Verkrijgbaar bij dealer; exploderende aanzichten in de handleiding (sectie 6.4)
Garantie	2 jaar op fabricagefouten (exclusief slijtageonderdelen en vorstschade)
Normen	CE-conform, NF C15-100 (Frankrijk), R32 volgens F-gassenverordening

Veelgestelde vragen - SumHeat Fi HAYWARD

Wat is de aanbevolen maximale setpointtemperatuur?

Het wordt aanbevolen om niet meer dan 32 °C te overschrijden om schade aan de zwembadliners te voorkomen.

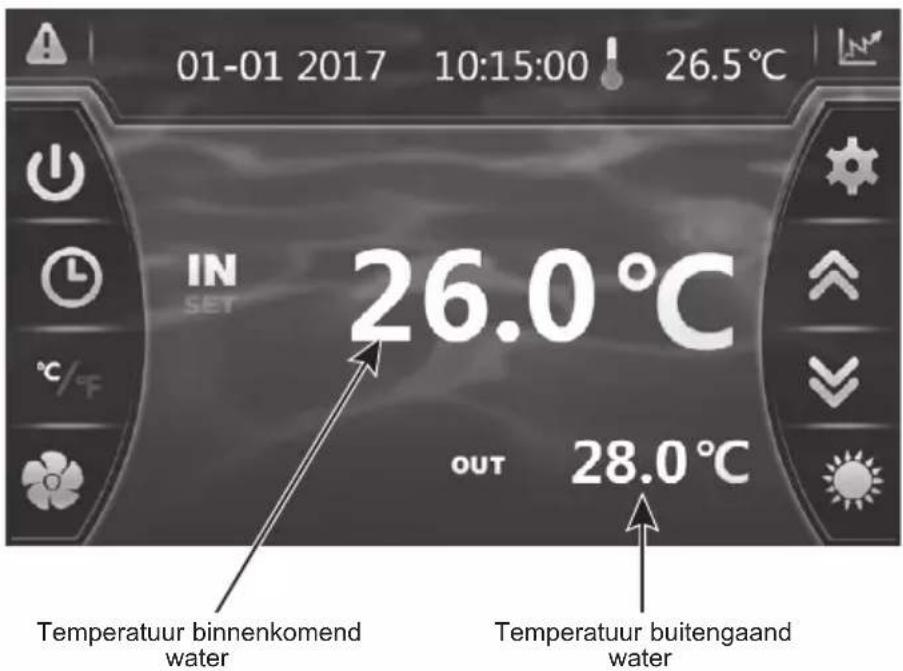

Hoe stel ik het waterdebiet in met de by-pass klep?

Stel de by-pass klep af om een verschil van 2 °C te krijgen tussen de inlaat- en uitlaatwatertemperatuur. Bekijk de temperaturen op het aanraakscherm.

Wat te doen bij foutcode E03?

Code E03 duidt op een waterdebietstoring. Controleer of de filtratiepomp werkt, of de kleppen geopend zijn en of de by-pass niet te dicht is. Als het probleem aanhoudt, neem contact op met een vakman.

Hoe moet ik de warmtepomp winterklaar maken?

Zet het apparaat in de OFF-stand, schakel de voeding uit, maak de condensor leeg via de aftapkraan, sluit de by-pass klep, draai de verloopkoppelingen los, verwijder het resterende water met perslucht, sluit de aansluitingen af en bedek de unit met de winterhoes.

Kan ik de warmtepomp in koelmodus gebruiken?

Ja, de warmtepomp is omkeerbaar. Selecteer de koelmodus op het aanraakscherm. Het watertemperatuurbereik in koude modus is +8 °C tot +40 °C.

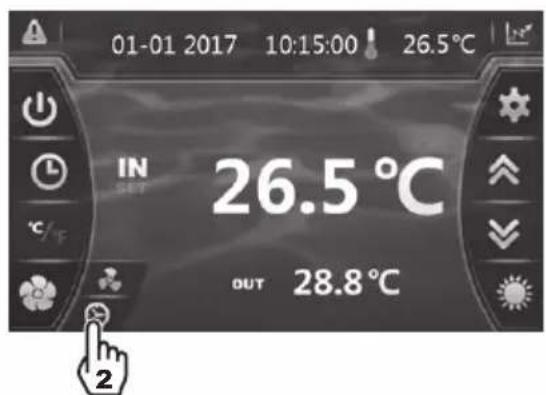

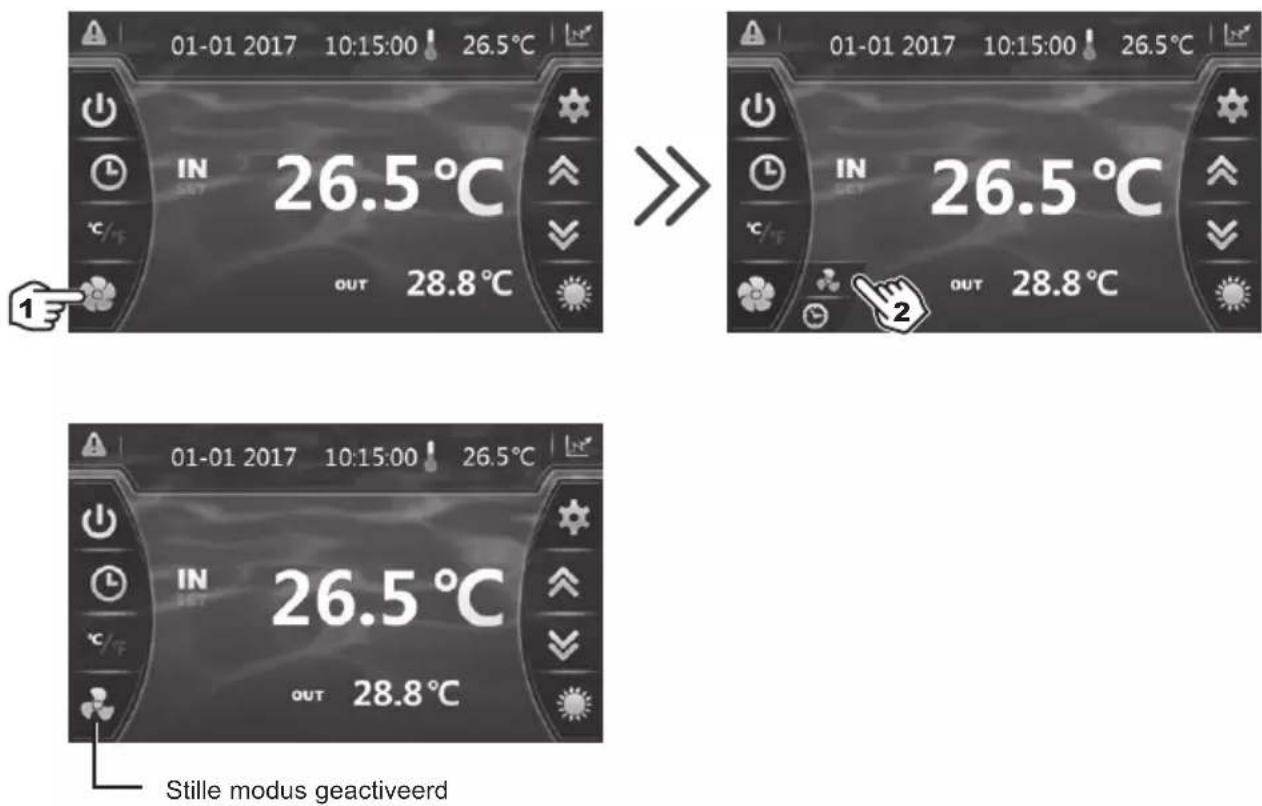

Hoe activeer ik de stille modus?

Druk op de knop stille modus op het aanraakscherm om deze handmatig te activeren. U kunt ook een timer programmeren zodat deze automatisch wordt ingeschakeld op bepaalde tijden. In de stille modus wordt de ventilatorsnelheid verlaagd voor een stillere werking.

Wat is de minimale installatieafstand tot het zwembad?

Volgens de norm NF C15-100 in Frankrijk moet de warmtepomp op minimaal 3,5 meter van het wateroppervlak worden geïnstalleerd. Controleer de lokale regelgeving voor andere landen.

Hoe vaak moet ik het apparaat laten onderhouden?

Een jaarlijks onderhoud door een erkende vakman wordt aanbevolen. Dit omvat het reinigen van de verdamper, het controleren van de elektrische aansluitingen, de dichtheid van het koelcircuit en de goede afvoer van condensaat.

Kan ik de warmtepomp zelf installeren?

Nee, de installatie en elektrische aansluiting moeten worden uitgevoerd door een erkende vakman volgens de geldende normen. Een verkeerde installatie kan de garantie ongeldig maken en veiligheidsrisico's opleveren.

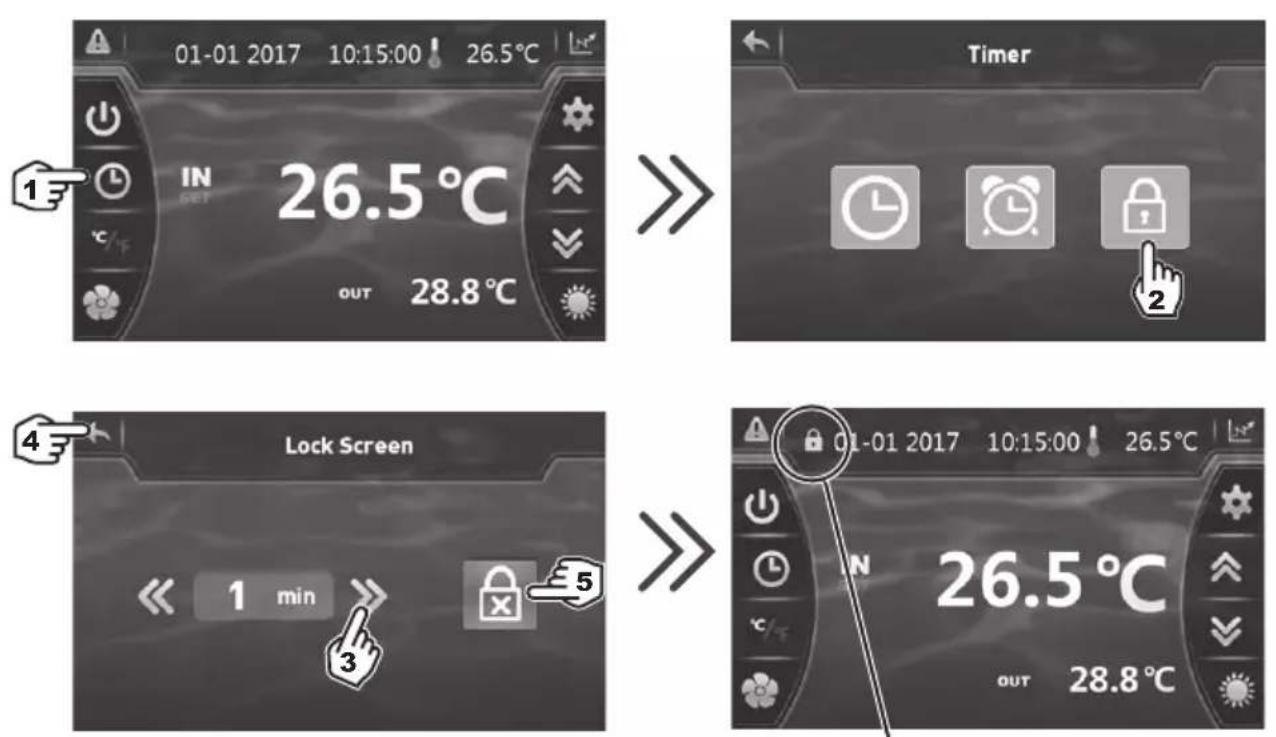

Hoe vergrendel ik het aanraakscherm om te voorkomen dat instellingen worden gewijzigd?

Het scherm wordt na een minuut automatisch vergrendeld (instelbaar van 1 tot 10 minuten). Om te ontgrendelen, houdt u het scherm 2 seconden ingedrukt en voert u de code 22 in. U kunt deze vergrendeling uitschakelen in de instellingen.

GEBRUIKSAANWIJZING SumHeat Fi HAYWARD

Installatie- en bedieningshandleiding

Installatie- en bedieningshandleiding

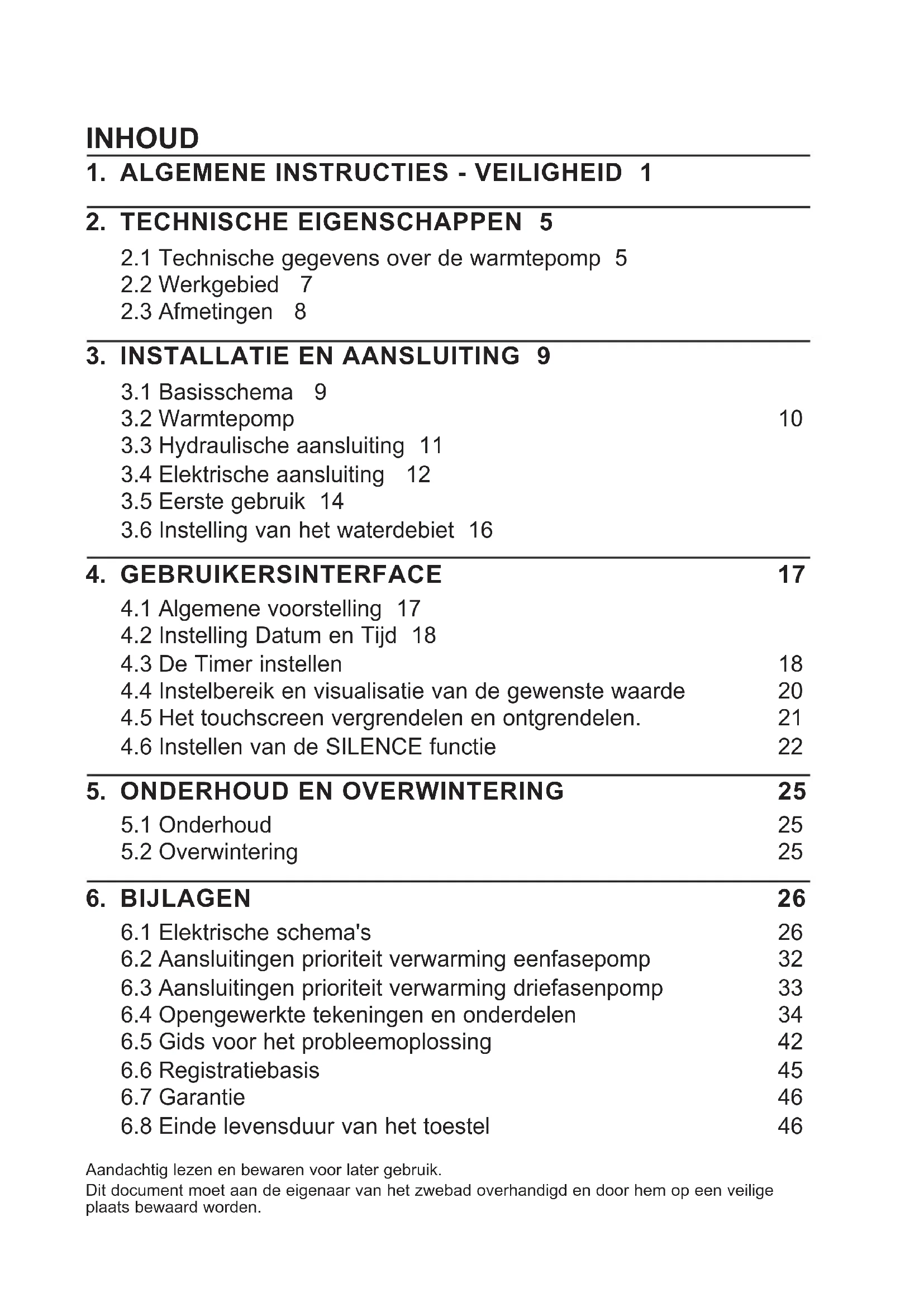

INHOUD

1. ALGEMENE INSTRUCTIES - VEILIGHEID 1

3.1 Basisschema 9
3.2 Warmtepomp 10
3.3 Hydraulische aansluiting 11
3.4 Elektrische aansluiting 12
3.5 Eerste gebruik 14
3.6 Instelling van het waterdebiet 16

4. GEBRUIKERSINTERFACE 17

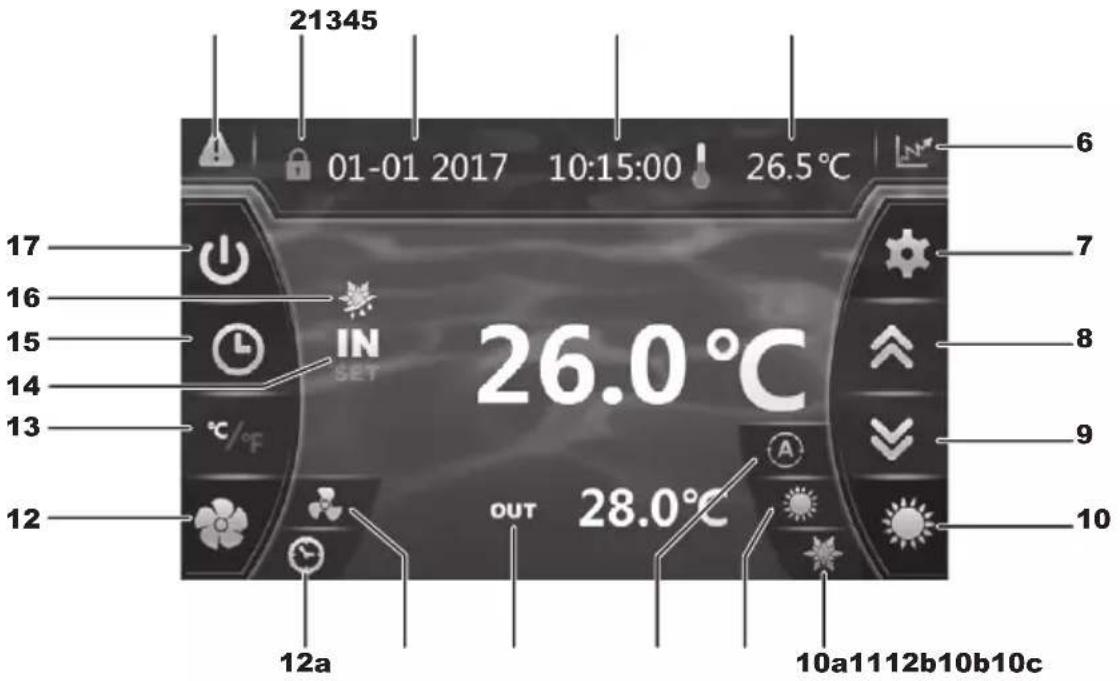

4.1 Algemene voorstelling 17

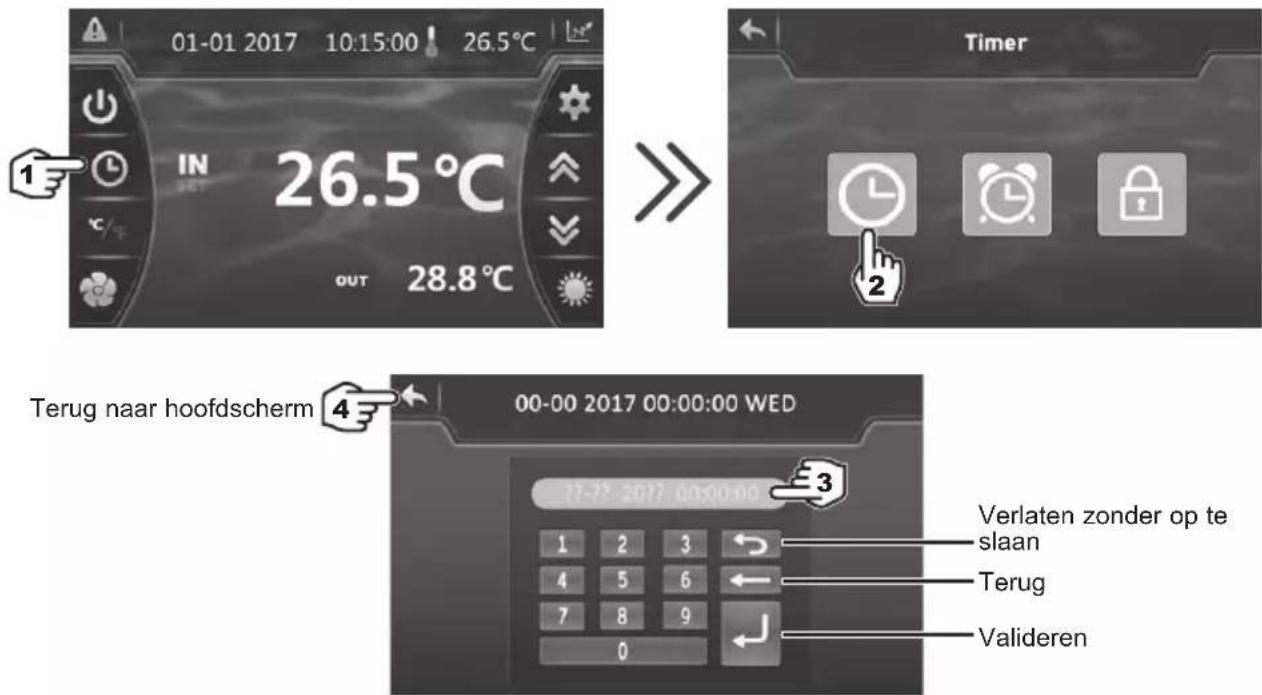

4.2 Instelling Datum en Tijd 18

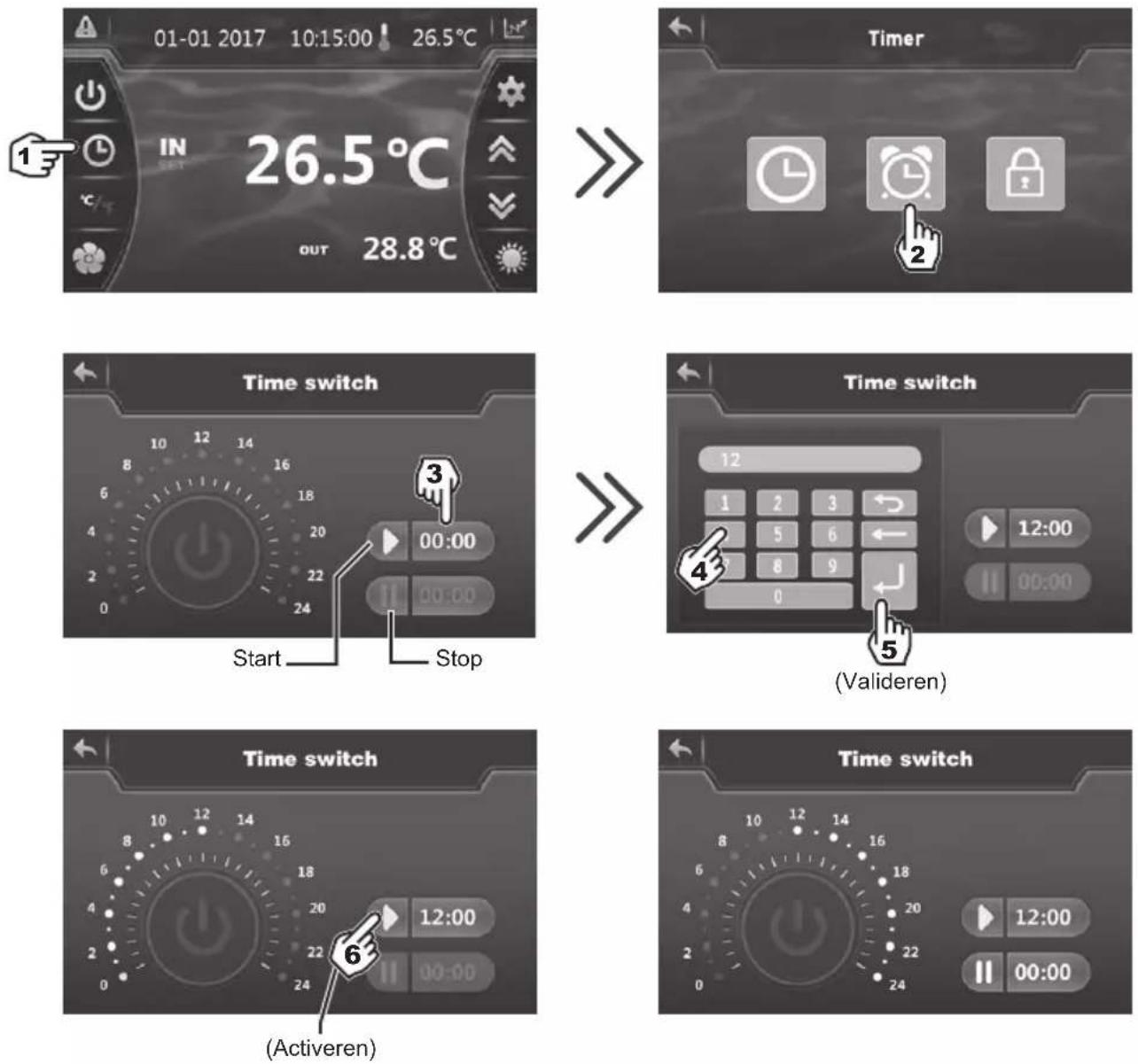

4.3 De Timer instellen 18

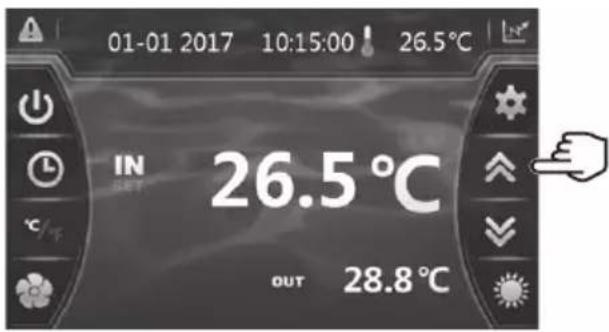

4.4 Instelbereik en visualisatie van de gewenste waarde 20
4.5 Het touchscreen vergrendelen en ontgrendelen. 21

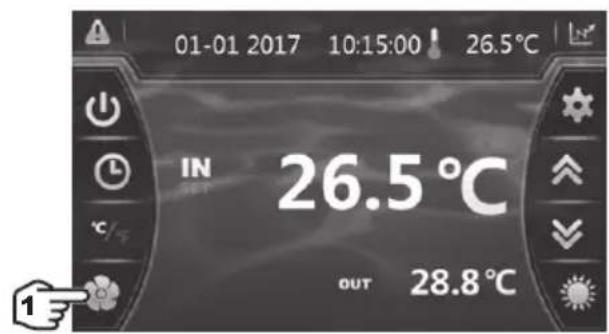

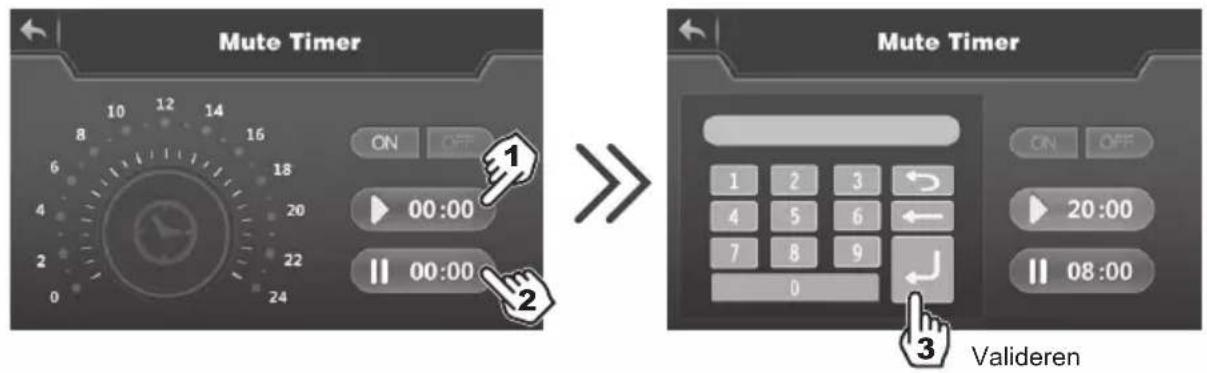

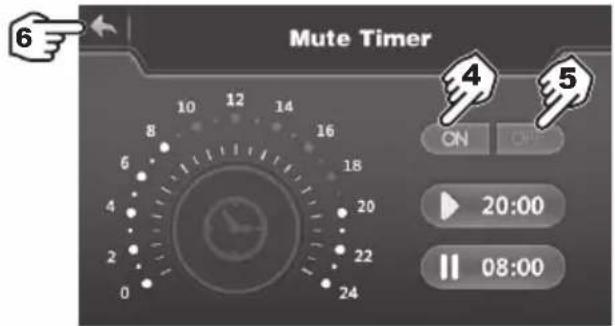

4.6 Instellen van de SILENCE functie 22

5. ONDERHOUD EN OVERWINTERING 25

5.1 Onderhoud 25
5.2 Overwintering 25

6. BIJLAGEN 26

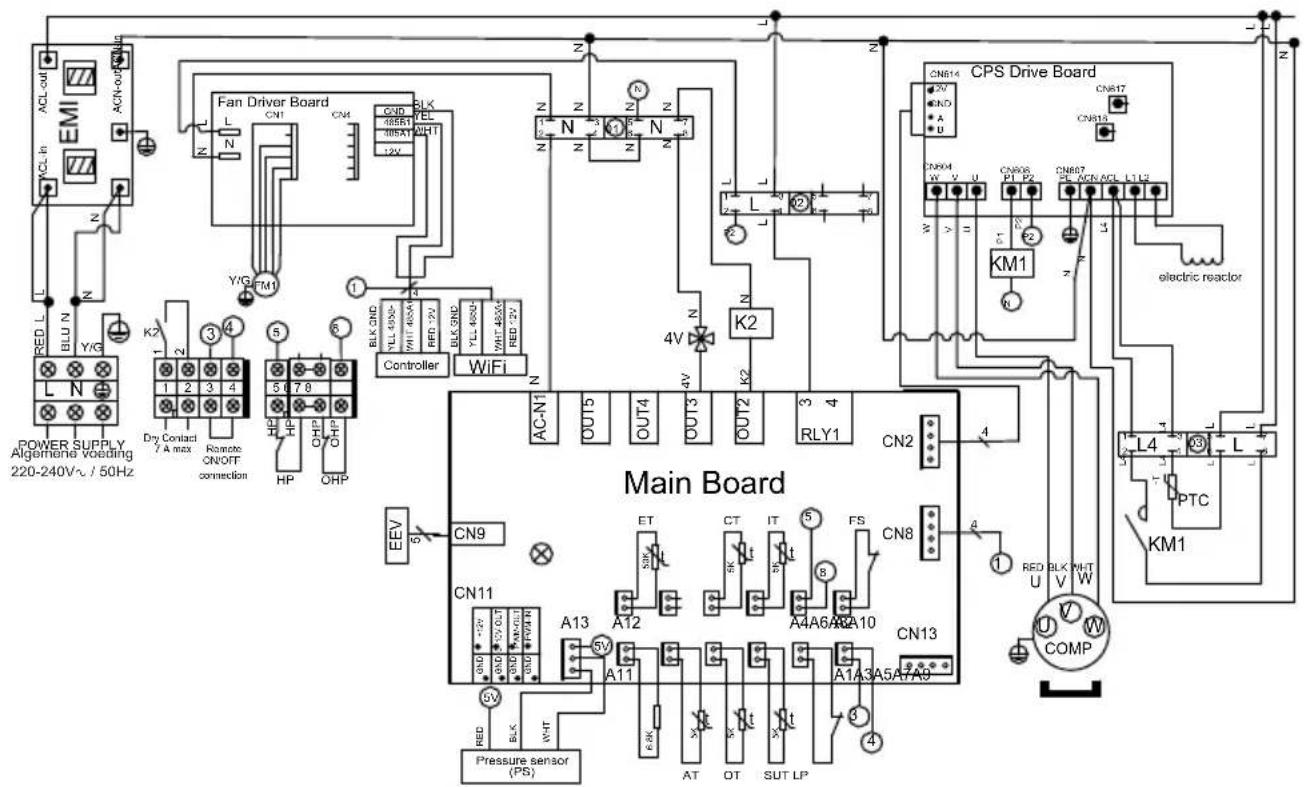

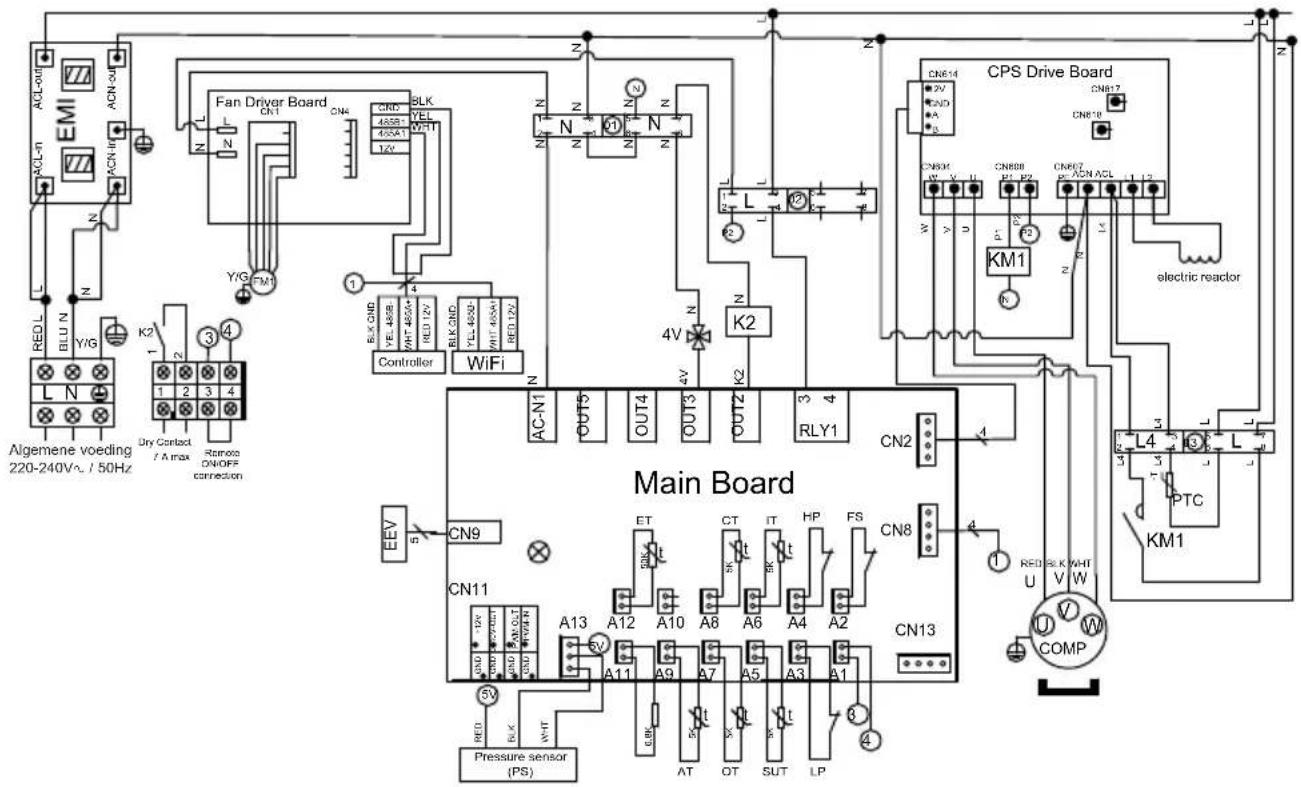

6.1 Elektrische schema's 26

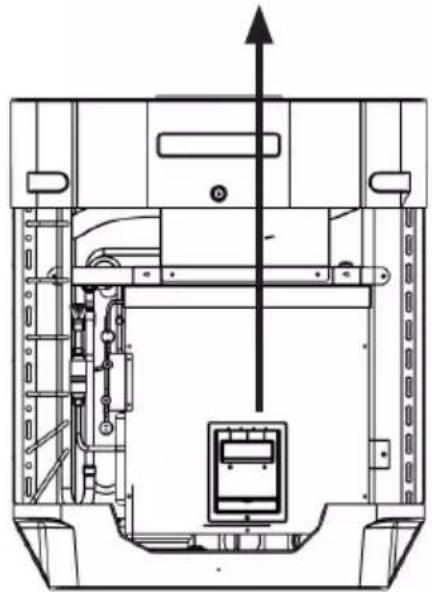

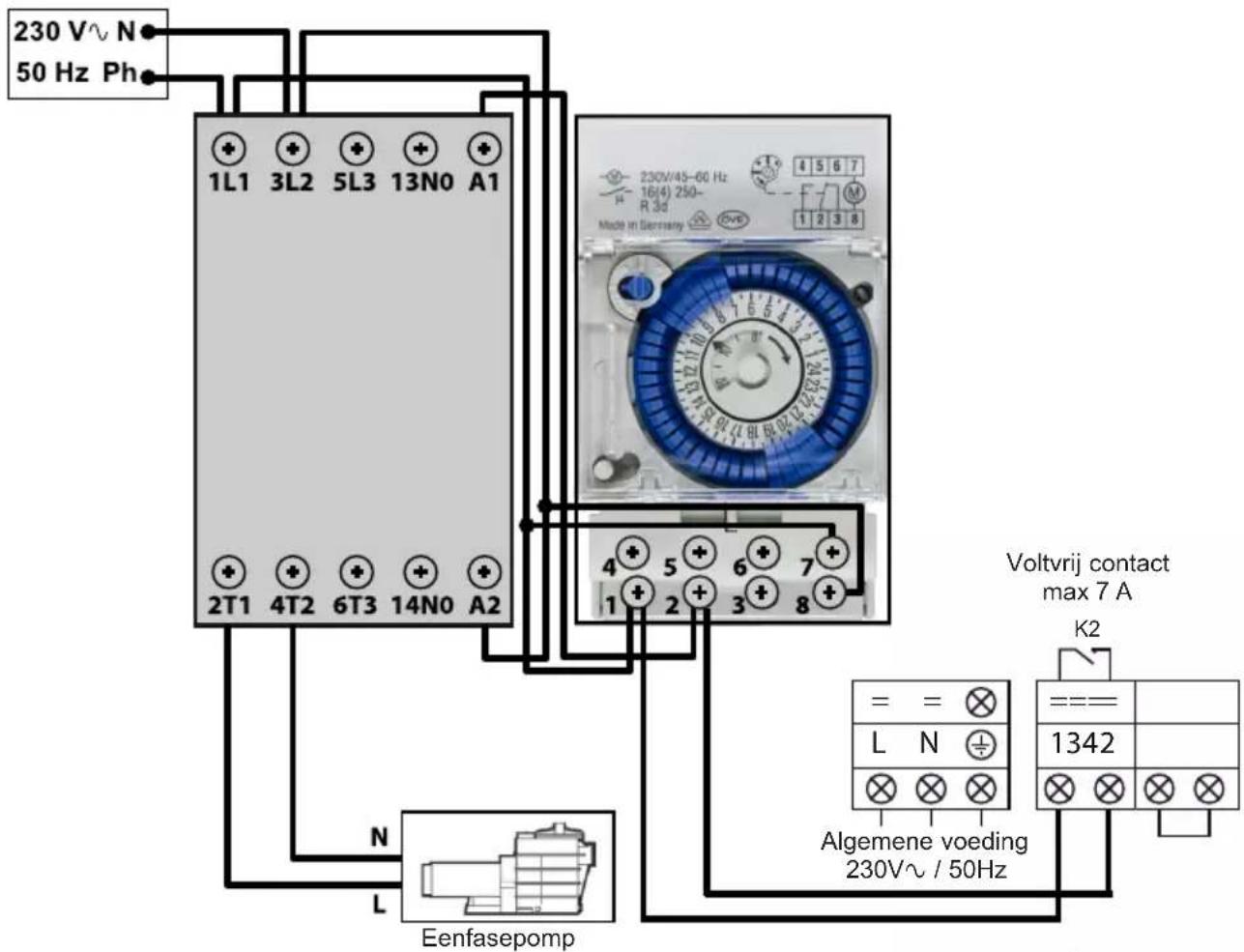

6.2 Aansluitingen prioriteit verwarming eenfasepomp 32

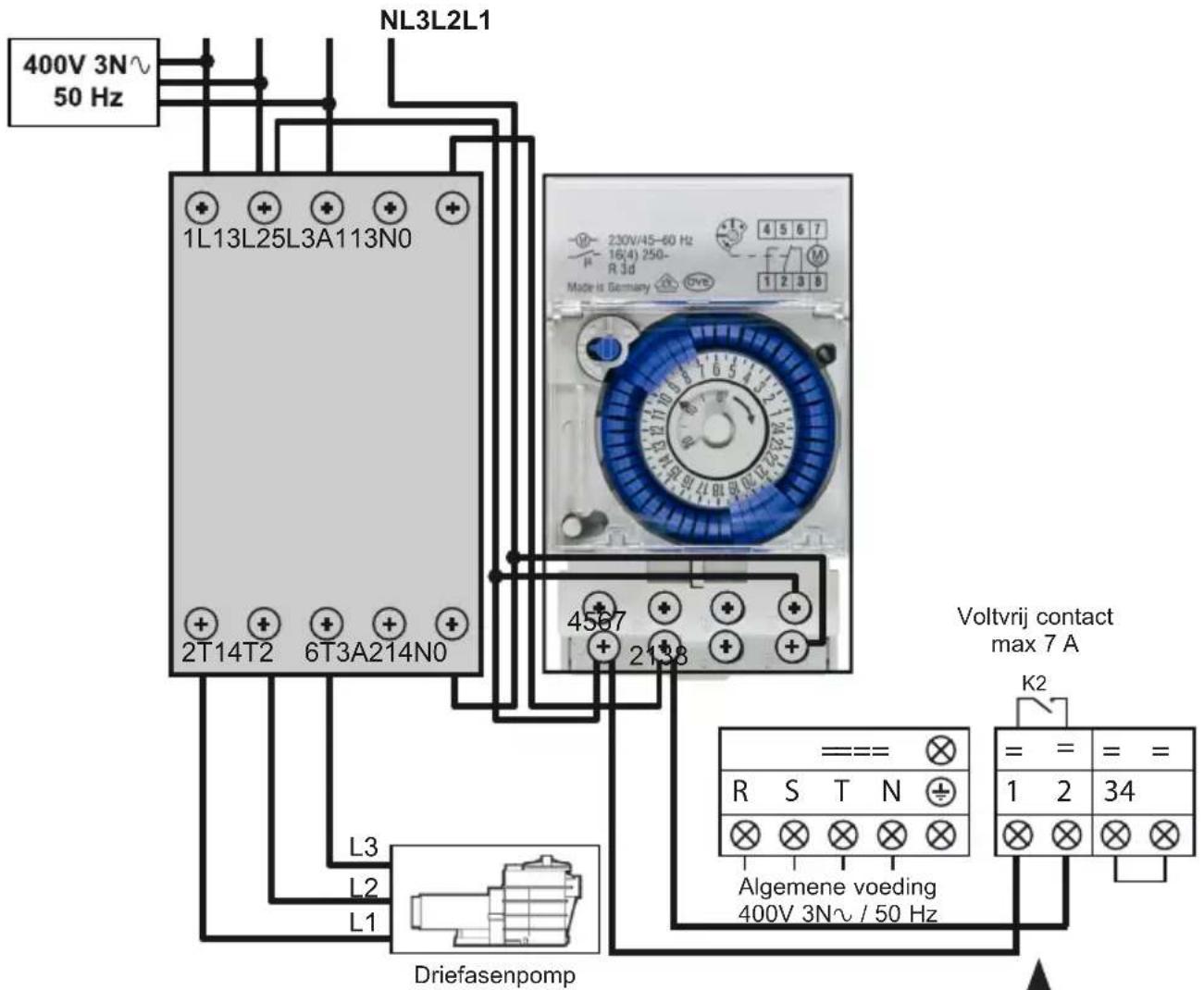

6.3 Aansluitingen prioriteit verwarming driefasenpomp 33

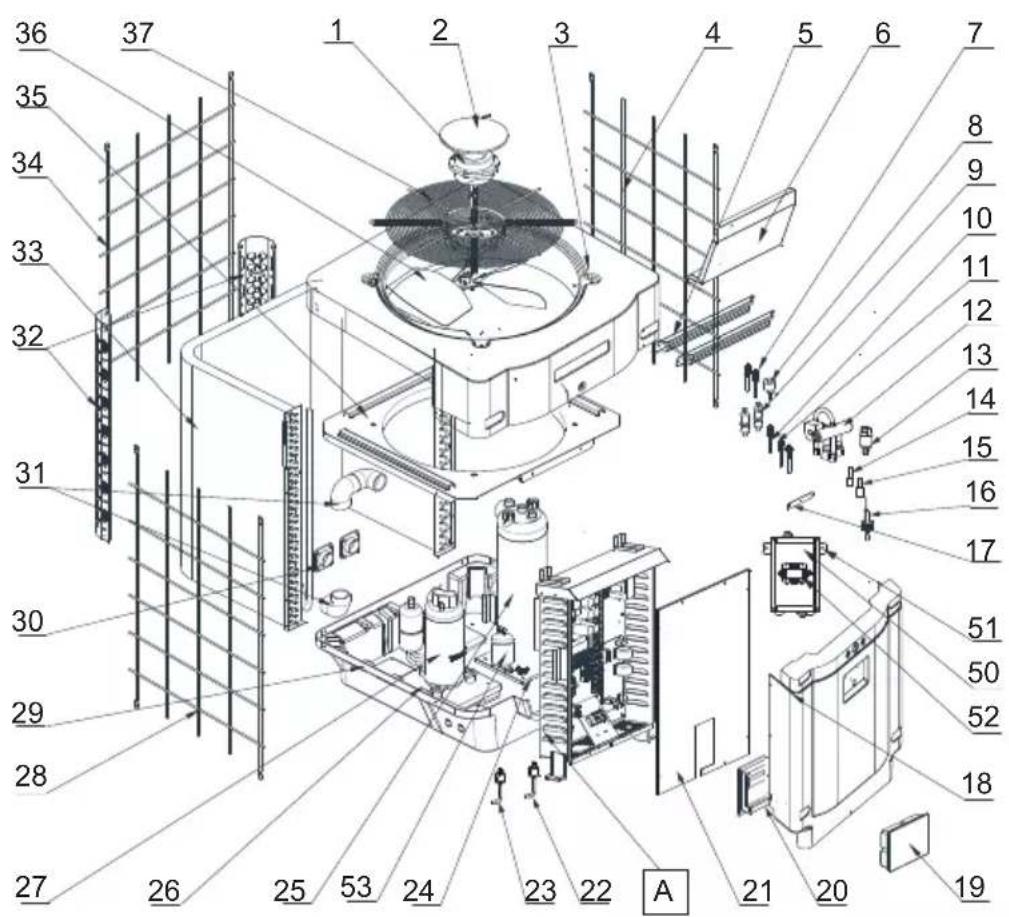

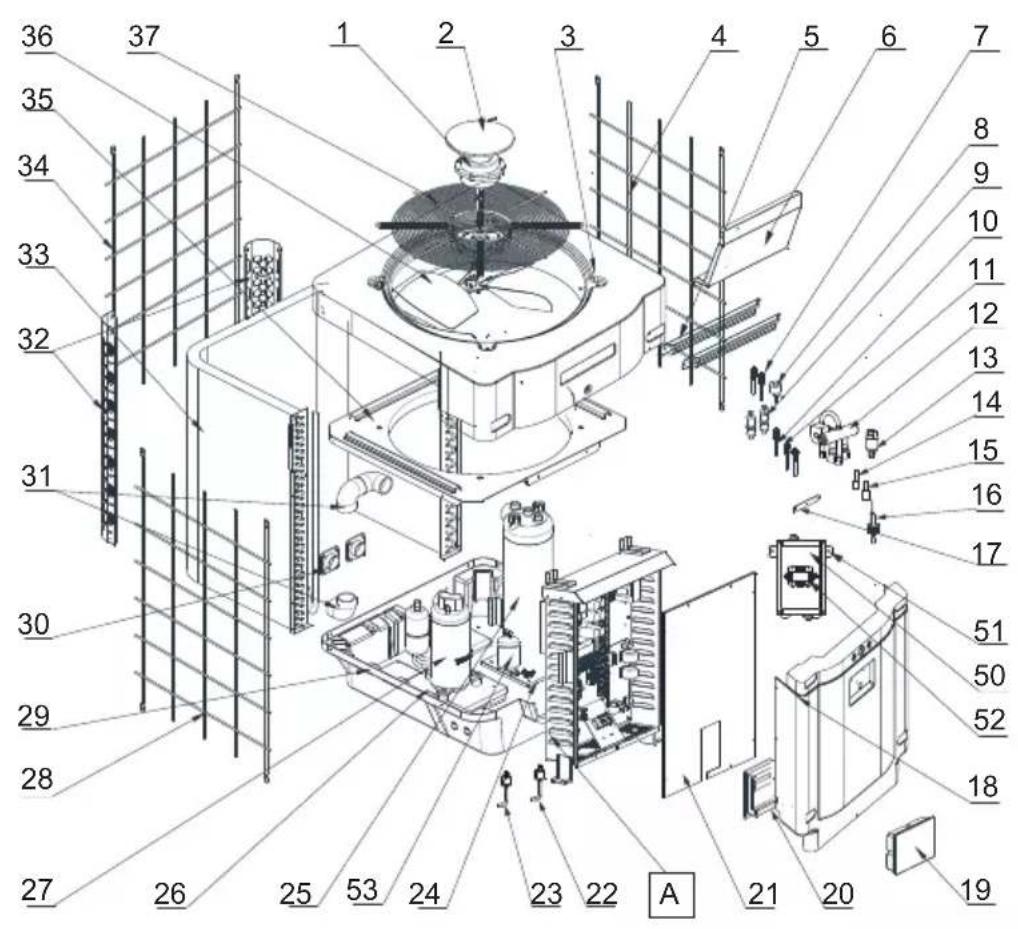

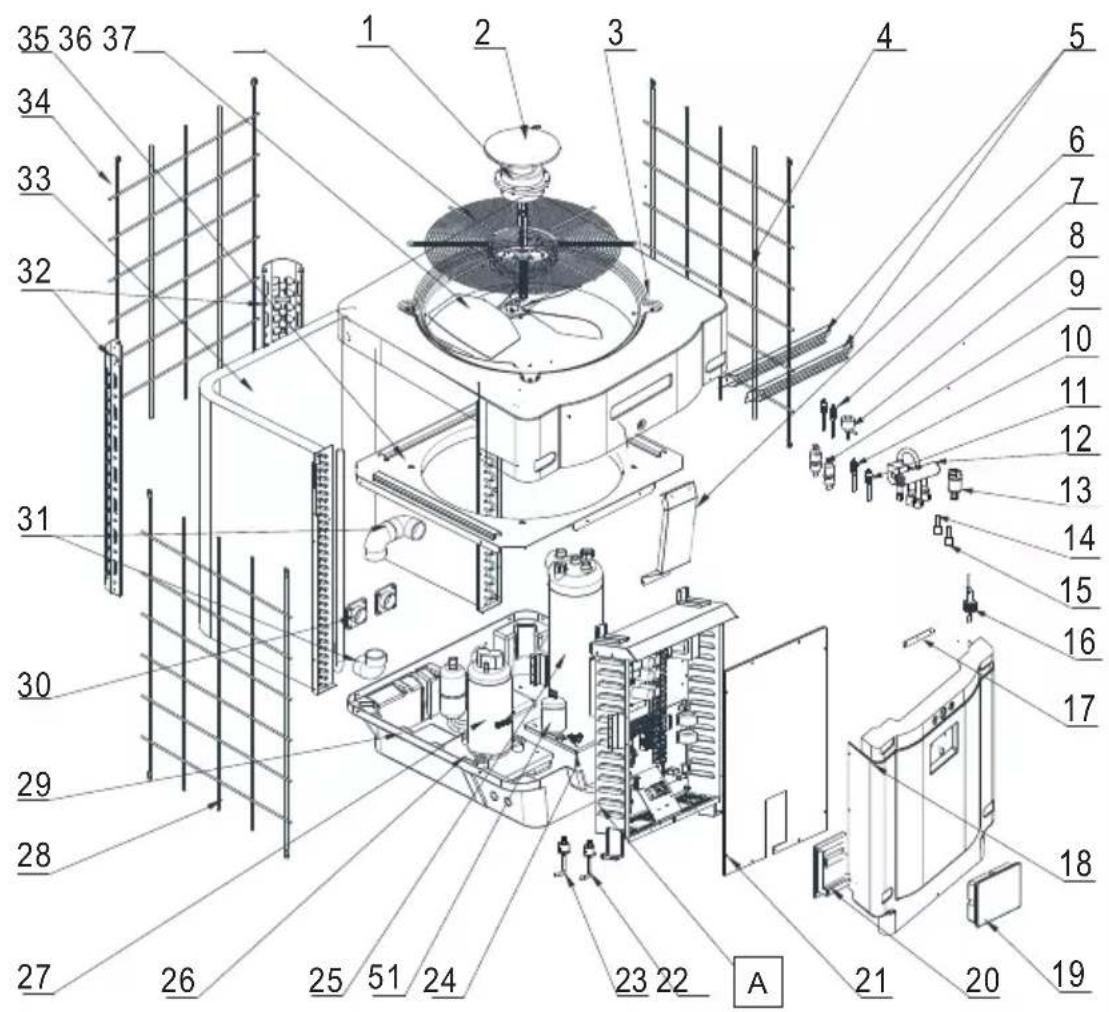

6.4 Opengewerkte tekeningen en onderdelen 34

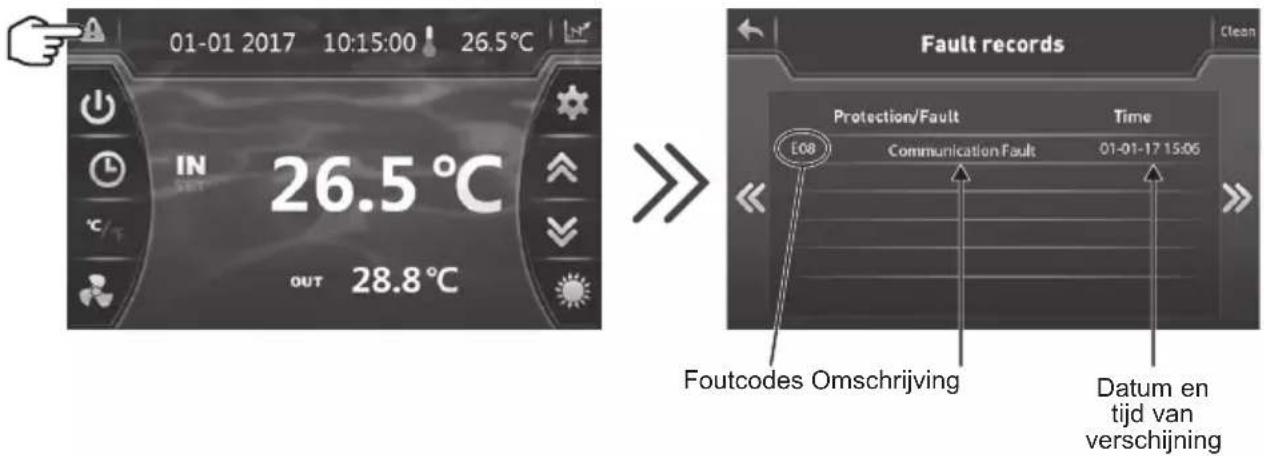

6.5 Gids voor het probleemoplossing 42
6.6 Registratiebasis 45
6.7 Garantie 46
6.8 Einde levensduur van het toestel 46

1. ALGEMENE INSTRUCTIES - VEILIGHEID

Hartelijk dank voor de aanschaf van deze Hayward zwembadwarmtepomp. De Hayward SUMHEAT FULL INVERTER warmtepomp is ontworpen volgens strenge productienormen om te voldoen aan de hoogste kwaliteitseisen.

De Hayward warmtepompen bieden u uitzonderlijke prestaties terwijl gedurende het hele zwemseizoen door het vermogen, het elektriciteitsverbruik en het geluidsniveau aan te passen aan de verwarming van uw zwembad dankzij de FULL INVERTER-besturingslogica.

Lees de instructies in deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

Deze handleiding bevat alle noodzakelijke informatie over installatie, probleemoplossing en onderhoud.

Lees deze handleiding zorgvuldig door voordat u het apparaat opent of onderhoudswerkzaamheden aan het apparaat uitvoert. De fabrikant van dit product is in geen geval aansprakelijk voor enig letsel van een gebruiker of schade aan het apparaat als gevolg van mogelijke fouten tijdens de installatie, het verhelpen van storingen of onnodig onderhoud. Het is van essentieel belang om de instructies in deze handleiding te allen tijde op te volgen.

Nadat u deze handleiding gelezen hebt, bewaar deze dan voor eventueel later gebruik.

Bevoegd personeel

• De installatie, de elektrische aansluitingen, het onderhoud en de reparaties van het toestel moeten worden uitgevoerd door een erkend vakman overeenkomstig de voorschriften en beste praktijken die gelden in het land waar het toestel wordt geïnstalleerd (zie § 3.4).
  Voor elke interventie op het koelcircuit moet de installateur beschikken over een certificaat van bekwaamheid om met koelmiddelen om te gaan.
  Voor Frankrijk:
• Laagspanningsinstallatie volgens NF-C 15-100.
• Wetgeving inzake de behandeling van koelmiddelen: Besluit 2007/737 en de uitvoeringsbesluiten daarvan.

1. ALGEMENE INSTRUCTIES - VEILIGHEID (vervolg)

Dit product bevat R32 koelgas

Dit apparaat bevat R32.

Gebruik nooit een ander koelmiddel dan R32. Elk ander gasvormig lichaam vermengd met de R32 kan abnormaal hoge drukken veroorzaken die kunnen leiden tot breuken in leidingen en/of persoonlijk letsel.

Gebruik voor reparaties of onderhoud koperen buizen die voldoen aan de norm NF EN 12375-1 en de Europese Richtlijn drukapparatuur 97/23/EG.

Omdat de warmtepomp onder druk staat, mag u nooit gaten boren in de leidingen of proberen deze te solderen. Er bestaat explosiegevaar.

Stel het apparaat nooit bloot aan vlammen, vonken of andere ontstekingsbronnen. Het kan ontploffen en ernstige of zelfs dodelijke verwondingen veroorzaken.

Gebruik voor het opsporen van lekkage van koelmiddelen geen lekzoeklamp of een andere detector met open vlam. Gebruik NOOIT potentiële ontstekingsbronnen.

Dit product bevat gefluoreerde broeikasgassen vastgelegd door het Kyotoprotocol. Laat deze gassen niet in de atmosfeer vrijkomen. Beveiligingsgroep: A2L

GWP-waarde ^(1) : 675, waarde gebaseerd op het 4e GIEC-rapport. De hoeveelheid koudemiddel op basis van de F Gas 517/2014 regeling staat aangegeven op het typeplaatje van het apparaat.

Alle interventies op het koelcircuit moeten, zoals eerder vermeld, worden uitgevoerd door een erkend vakman.

Afhankelijk van de Europese of locale wetgeving, moet regelmatig op koelmiddellekken gecontroleerd worden. Gelieve uw plaatselijke distributeur te contacteren voor meer informatie.

• Let op: koelmiddelen kunnen geurloos zijn.
• Doorboor of verhit de leidingen niet! Er bestaat risico op explosie en ernstige brandwonden.
• Gebruik alleen door de fabrikant aanbevolen middelen om het ontdooiingsproces of de reiniging te versnellen.
• Sla het toestel NIET op in een ruimte met continu werkende ontstekingsbronnen (zoals open vuur, gasapparaten of elektrische kachels).

(1) Aardopwarmingspotentieel

1. ALGEMENE INSTRUCTIES - VEILIGHEID (vervolg)

Voorwaarden voor installatie

• Deze warmtepomp is uitsluitend bedoeld voor het verwarmen van zwembadwater, gebruik deze apparatuur niet voor andere doeleinden.
• Probeer dit toestel niet zelf te installeren.
• Als u een defect of een abnormale situatie constateert, stop dan de installatie van de warmtepomp en neem onmiddellijk contact op met uw dealer.
• In geval van opslag moet de warmtepomp worden opgeslagen in een goed geventileerde ruimte met een vloeroppervlakte van meer dan A_(m^2) volgens de volgende formule: A_ = (M/(2,5 × 0,22759 × h0))^2 M is de koelmiddelvulling in het apparaat in kg en h0 is de opslaghoogte. Voor grondopslag h0 = 0,6 m.
• Dit product is uitsluitend ontworpen voor huiselijk gebruik en installatie buitenshuis. De lucht die uit het product ontsnapt, moet vrij kunnen stromen en mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen of koelen van een ruimte of gebouw.
• Controleer de voedingskabel. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn servicedienst of een bevoegd persoon.
• De aansluiting van het apparaat op de aarde en de continuïteit ervan zijn verplicht. De aardingskabel moet langer zijn dan de andere kabels om het risico van een elektrische schok te voorkomen als de kabel wordt losgetrokken. De elektrische installatie moet voorzien zijn van een differentiaalbeveiliging van 30 mA (cf § 3.4).
• Controleer of de bijgeleverde beugel voor het apparaat de juiste maat heeft voor het gewicht van het apparaat.
• Elke aanbeveling die niet wordt opgevolgd, maakt de garantie ongeldig.

Instructies voor onderhoud

1 keer per jaar moeten er onderhoudswerken plaatsvinden om de levensduur en een goede werking van de warmtepomp te kunnen garanderen.

• Het onderhoud en de bediening dient uitgevoerd te worden volgens de in deze handleiding opgegeven aanbevolen tijden en frekwenties.
• Gebruik uitsluitend originele wisselstukken.
• Controleer de voedingskabel. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn servicedienst of een bevoegd persoon.
• Controleer de aansluiting van het toestel op de aarde en de continuïteit ervan.
• Poets de verdamper met een zachte borstel, een luchtstraal of met water. Opgelet, gebruik nooit een hogedrukreiniger.

1. ALGEMENE INSTRUCTIES - VEILIGHEID (vervolg)

• Controleer of de condensaten goed afgevoerd worden.
• Controleer of de elektrische en hydraulische aansluitingen goed afsluiten.
• Controleer de hydraulische dichting van de condensor.
• De waterdichtheid van het koelcircuit door een erkende professional laten controleren met een lekdetector.

Voor ieder onderhoud moet de warmtepomp ontkoppeld worden van elke elektrische bron. Onderhoud mag enkel door een gekwalificeerde en bevoegde installateur gebeuren die gewend is met koelmiddelen om te gaan.

Instructies voor overwintering

• Zet de warmtepomp in Modus "OFF".
• Ontkoppel de voeding van de warmtepomp.
• Maak de condensor leeg met behulp van de aflaatopening om schade te vermijden. (belangrijk risico bij bevriezing).
• Sluit de "by-pass"-klep af en schroef de aansluitingen op de in-/uitlaat los.
• Voer het resterende water in de condensor door middel van een luchtpistool af.
• Sluit de watertoevoer en -afvoer van de warmtepomp af om te vermijden dat vreemde voorwerpen binnendringen.
• Bedek de warmtepomp met de meegeleverde overwinteringshoes.

Eender welke schade veroorzaakt door een slechte overwintering, zorgt ervoor dat de garantie geannuleerd wordt.

Gebruiksvoorwaarden

Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar oud en door personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring of kennis, indien zij onder adequaat toezicht staan of indien zij instructies hebben gekregen over het veilige gebruik van het toestel en de daaraan verbonden risico's hebben begrepen.

Laat kinderen niet met het toestel spelen.

Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

(a) Droge lucht 27°C - Relatieve vochtigheid 78% - Watertoevoertemperatuur 26°C.

(b) Droge lucht 15°C - Relatieve vochtigheid 71% - Watertoevoertemperatuur 26°C

(a) Droge lucht 27°C - Relatieve vochtigheid 78% - Watertoevoertemperatuur 26°C.
(b) Droge lucht 15°C - Relatieve vochtigheid 71% - Watertoevoertemperatuur 26°C

Gebruik de warmtepomp in volgende temperatuur- en vochtigheidsbereicken om een correct en efficiënt te garanderen.

	Verwarmingsmodus	Afkoelingsmodus
Buitentempreatuur -12°C – +35°C	+7°C – +43°C
Watertemperatuur +12°C – +40°C	+8°C – +40°C
Relatieve vochtigheid < 80% < 80%
Instelbereik van de gewenste waarde	+15°C – +32°C +8°C – +32°C

Als de temperatuur of de vochtigheid niet aan deze voorwaarden voldoet, kunnen beveiligingen losraken en kan de warmtepomp niet meer werken.

De maximale verwarmingstemperatuur is 32°C om beschadiging van de liners te voorkomen. Hayward wijst alle aansprakelijkheid af in geval van gebruik boven 32°C.

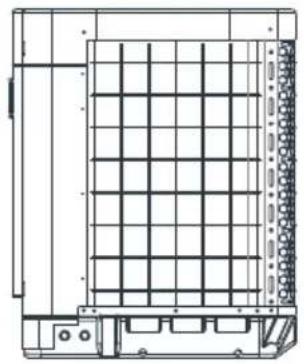

Waterafvoer Ø50 mm Wateraanvoer Ø50 mm

Opmerking : Met de warmtepomp wordt geen randapparatuur of filter meegeveleverd. De onderdelen op het schema moeten door de installateur voorzien worden.

3. INSTALLATIE EN AANSLUITING (vervolg)

3.2 Warmtepomp

Plaats de pomp en openlucht en buiten een gesloten technisch locaal. Kies een plaats die bij voorkeur zonnig is en beschut tegen harde wind. Het toestel moet gemakkelijk toegankelijk zijn voor latere installatie- en onderhoudswerkzaamheden.

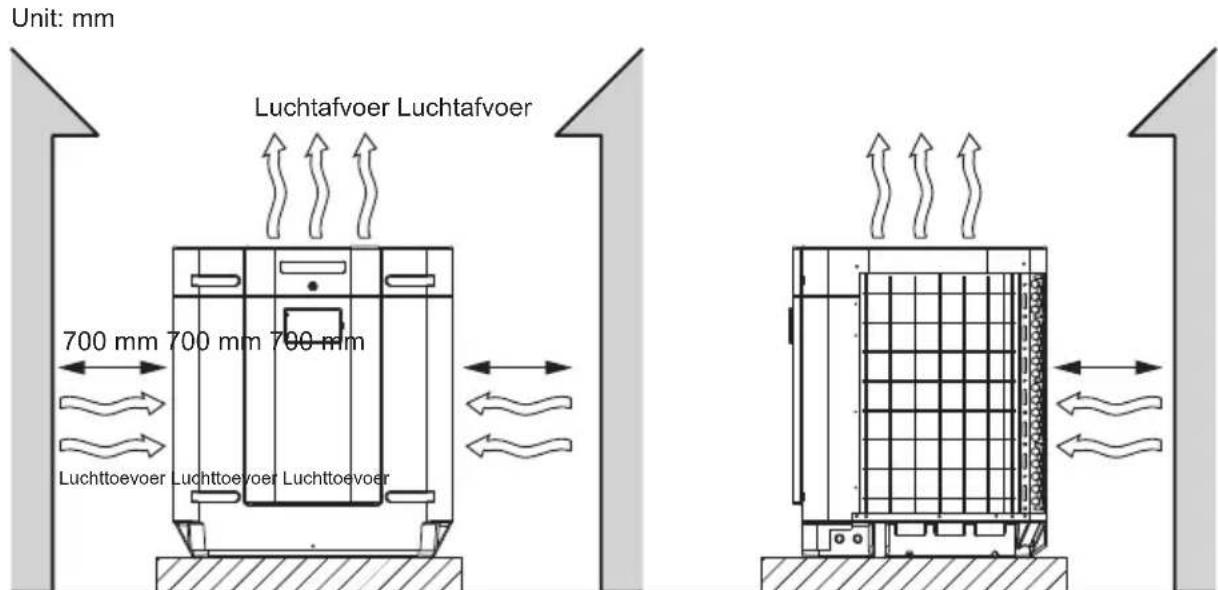

De installatie moet beschut staan en de hieronder voorgeschreven minimumafstanden moeten gerespecteerd worden om luchtterugvoer en een minder goede werking van de warmtepomp te voorkomen

Installeer de warmtepomp bij voorkeur op een vlakke, niet gekoppelde betonplaat (bijgeleverde schroeven en ringen).

De maximumafstand tussen de warmtepomp en het zwembad is 15 meter.

De totale lengte van de hydraulische leidingen is 30 meter.

De bovengrondse en ondergrondse hydraulische kanalen isoleren.

De warmtepomp moet op een minimum afstand van het bassin worden geïnstalleerd conform de NF C 15-100 (dat wil zeggen op 3,5 m van het waterbassin voor Frankrijk) of conform de geldende installatienormen in andere landen.

Installeer de waterpomp niet in de buurt van een warmtebron.

In geval van installatie in regio's waar het geregeld sneeuwt, wordt aangeraden het apparaat overdekt te installeren om te voorkomen dat er zich sneeuw op de verdamper opstapelt.

Unit: mm Luchtafvoer Luchtafvoer 700 mm 700 mm 700 mm Luchttoevoer Luchttoevoer Luchttoevoer

3. INSTALLATIE EN AANSLUITING (vervolg)

3.3 Hydraulische aansluiting

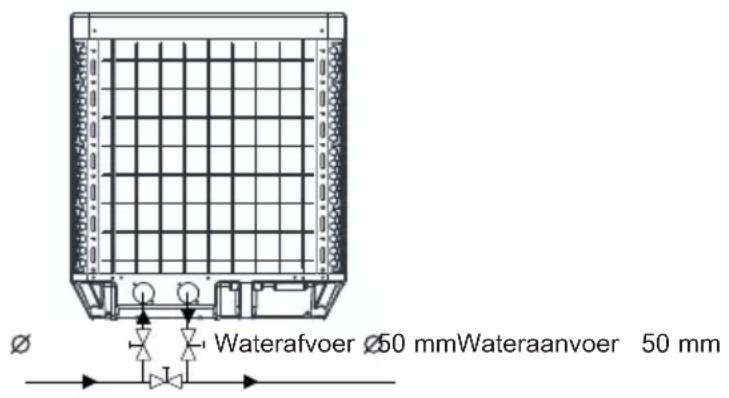

De warmtepomp is voorzien van 2 aansluitingen met een diameter van 50 mm. Gebruik PVC-buizen voor de hydraulische leidingen ∅ 50 mm. Sluit de watertoevoer van de warmtepomp op de leiding die van de filtergroep komt en sluit daarna de waterafvoer van de warmtepomp op de waterleiding die naar het zwembad loopt. Installeer een bypassklep tussen de in- en uitgang van de warmtepomp. (cv tekening hieronder).

Waterafvoer Ø50 mm Wateraanvoer 50 mm

Als u een automatische distributeur of een elektrolyseapparaat gebruikt, moet deze na de warmtepomp geïnstalleerd worden om de Titanium condensor tegen een te hoge concentratie aan chemische producten te beschermen.

Zorg ervoor dat de bypassklep en de aansluitingen op de aan- en afvoer van het water goed geinstalleerd zijn om de drainage tijdens de winterperiode, de toegang en de demontage voor onderhoud te vergemakkelijken.

3. INSTALLATIE EN AANSLUITING (vervolg)

3.4 Elektrische aansluiting

De elektrische installatie en de bekabeling van deze uitrusting moeten comform zijn met de plaatselijk geldende normen.

F NF C15-100 GB BS7671:1992
D D N VDE 0100-702 EW EVHS-HD 384-7-702
A Ö VE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E U NE 20460-7-702 1993,RECBT ITC-BT-31 2002		M MSA HD 384-7-702.S2
IRL	Wiring Rules + IS HD 384-7-702	PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7	CZ	CSN 33 2000 7-702
LUX	384-7.702 S2	SK	STN 33 2000-7-702
NL	NEN 1010-7-702	SLO	SIST HD 384-7-702.S2
P R SIUEE		TR T$ IEC 60364-7-702

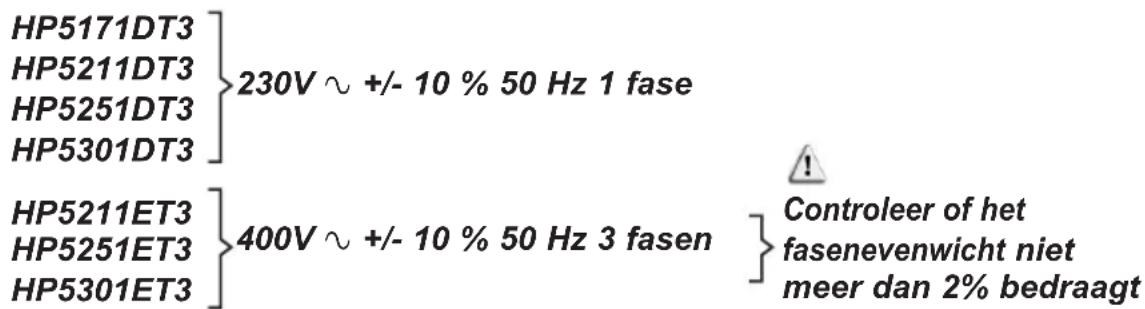

Controleer of de elektrische voeding en de netwerkfrequentie overeenstemmen met de vereiste werkstroom, door rekening te houden met de specifieke plaatsing van het toestel en de noodzakelijke stroom om alle andere toestellen die op hetzelfde circuit aangesloten zijn, te voeden.

HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3 230V ∼ +/- 10 % 50 Hz 1 fase HP5211ET3 HP5251ET3 HP5301ET3 400V ∼ +/- 10 % 50 Hz 3 fasen Controleer of het fasenevenwicht niet meer dan 2% bedraagt

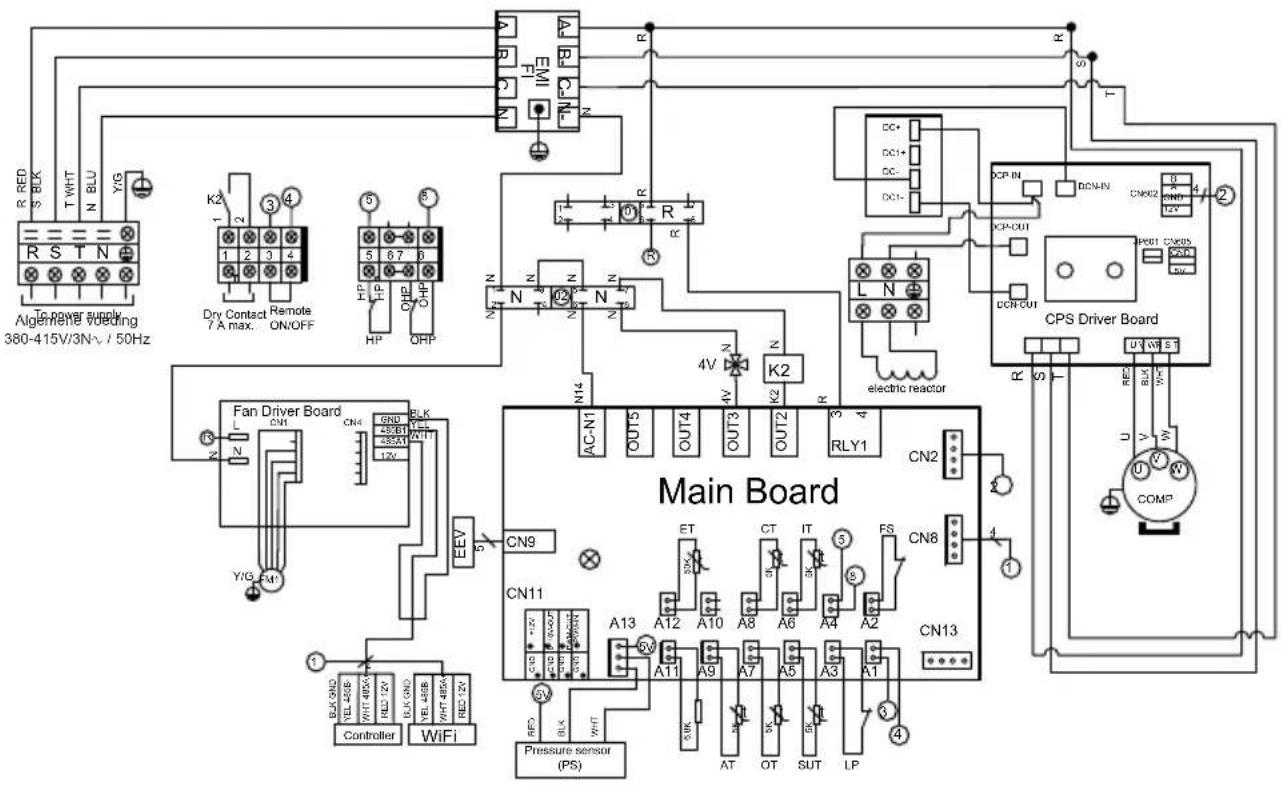

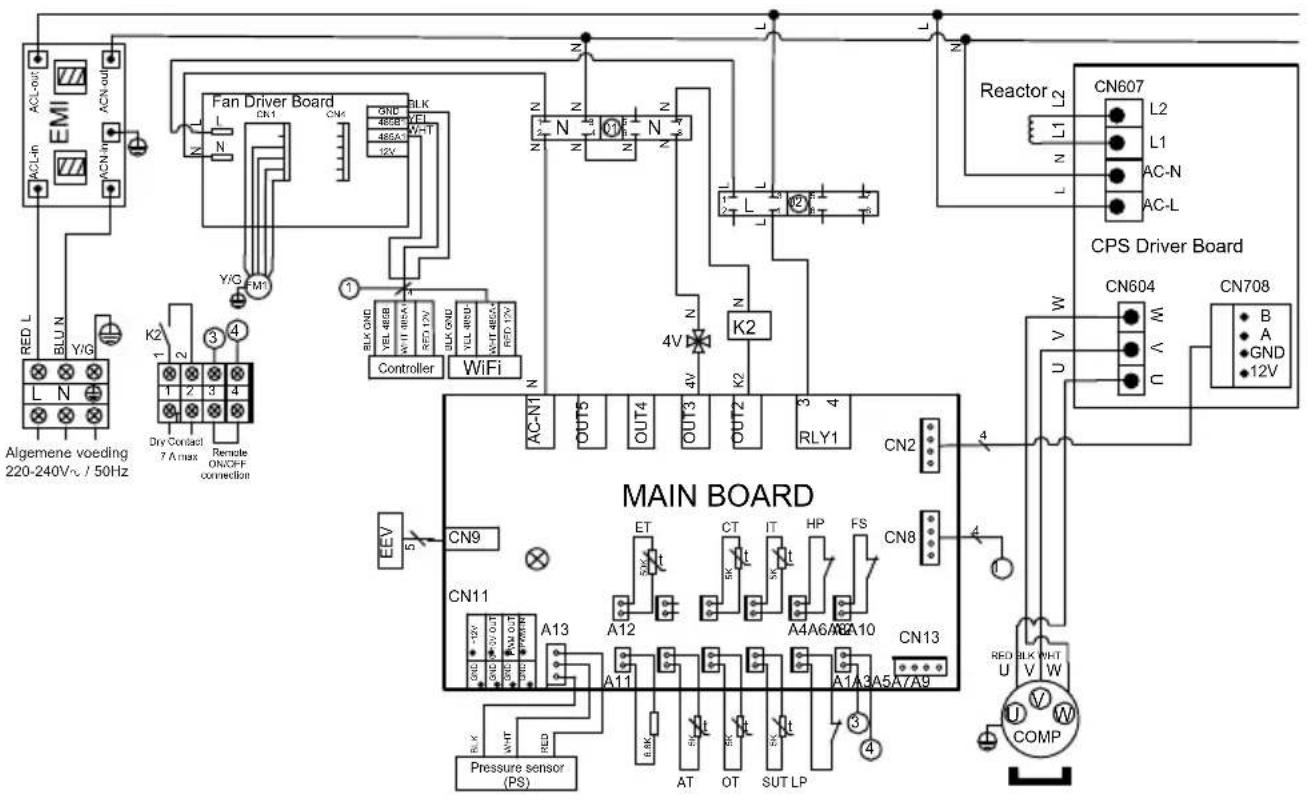

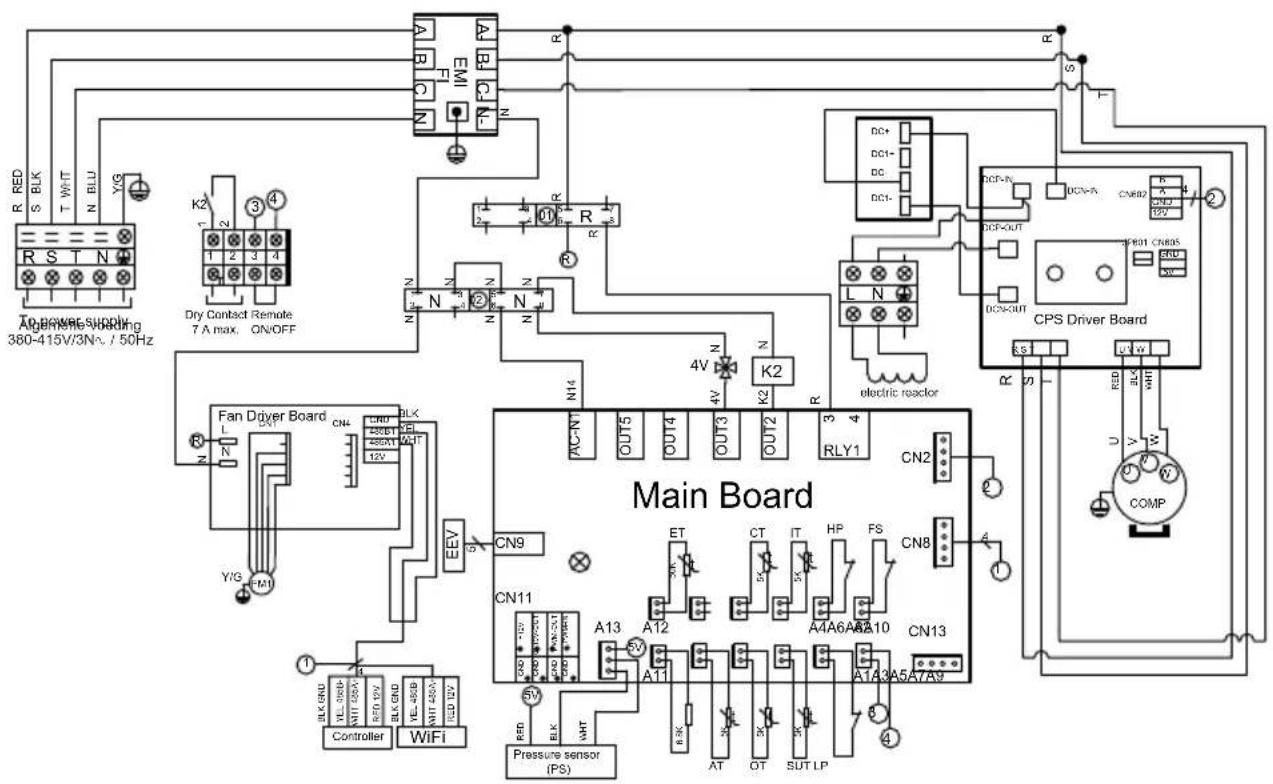

Bestudeer het overeenkomstige bedradingsschema in bijlage § 6.1. De aansluitdoos bevindt zich achter het voorpaneel.

• Voor de voeding van de eenfasige modellen zijn drie L-N-GND-aansluitingen voorzien.

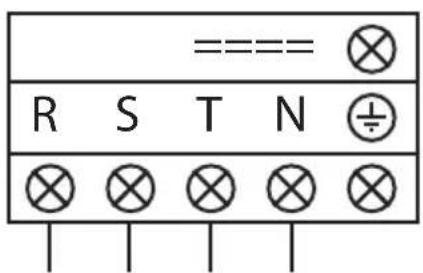

• Voor de voeding van de 3-fasen modellen zijn vijf R-S-T-N-GND aansluitingen voorzien.

De aansluitingen (1-2) zijn voor de aansturing van de filterpomp (relais K2). De aansluitingen (3-4) zijn standaard gesloten op de aan/uit-knop van de afstandsbediening.

= = L N Algemene voeding 230V~ / 50Hz

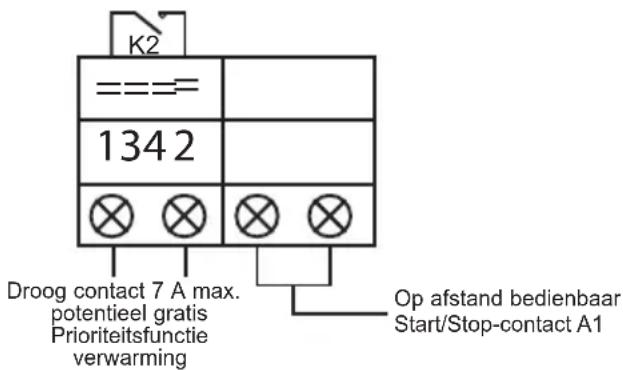

K2 ==== 134 2 Droog contact 7 A max. potentieel gratis Prioriteitsfunctie verwarming Op afstand bedienbaar Start/Stop-contact A1

3. INSTALLATIE EN AANSLUITING (vervolg)

potentieel gratis Prioriteitsfunctie verwarming
Op afstand bedienbaar Start/Stop-contact A1

Gebruik nooit een stopcontact voor de stroomvoorziening.

De stroomvoorziening moet naar behoren worden uitgerust met een omnipolaire beveiligingsinrichting van het D-curve type onderbreker en een 30mA differentieelschakelaar (zie tabel hieronder).

Modellen HP5171DT3 HP5211		DT3 HP5251DT3	HP5301DT3
Elektrische voeding V/Ph/Hz		230V~ 50Hz	230V~ 50Hz	230V~ 50Hz	230V~ 50Hz
Stroomonderbreker met D-curve	A 16	20 25 25
Kabelsectie	mm2	3G2.5	3G4	3G4	3G4

Modellen		HP5211ET3	HP5251ET3	HP5301ET3
Elektrische voeding V/Ph/Hz		400V 3N~ 50Hz	400V 3N~ 50Hz	400V 3N~ 50Hz
Stroomonderbreker met D-curve	A	10	12	16
Kabelsectie	mm2	5G2.5	5G2.5	5G2.5

Gebruik een voedingskabel van het type RO 2V / R 2V of equivalent.

De kabelsecties worden gegeven voor een maximale lengte van 25 m. Deze moeten echter worden gecontroleerd en aangepast afhankelijk van de installatieomstandigheden.

Schakel altijd de hoofdschakelaar uit alvorens de elektriciteitsdoos te openen.

Wacht na het uitschakelen van de stroomvoorziening 10 minuten voordat u zich toegang verschaft tot de interne actieve onderdelen van het toestel (in de condensatoren opgeslagen energie).

3. INSTALLATIE EN AANSLUITING (vervolg)

3.5 Eerste gebruik

Opstartprocedure - zodra de installatie beëindigd is, moet u de volgende stappen volgen en respecteren :

1) Draai de ventilatoren handmatig om te controleren of deze met de hand gedraaid kunnen worden en of het blad op de motorboom bevestigd is.
2) Controleer of de eenheid correct op de hoofdvoeding aangesloten is (zie bedradingsschema in bijlage).
3) Activeer de filterpomp.
4) Controleer of alle waterkleppen openstaan en dat het water naar de eenheid loopt alvorens in verwarming of koeling opstart.
5) Controleer of de drainageleiding correct vastgemaakt is en niet verstopt is.
6) Schakel de elektrische voeding van de eenheid in en druk daarna op de Start/Stop-knop op het controlepanneel.
7) Zorg dat het alarmsignaal (⚠) niet rood oplicht. In voorkomende gevallen de storingsgids raadplegen (zie § 6.4).
8) Leg het waterdebiet vast met behulp van de bypassklep (zie § 3.6 en 2.1), zoals respectievelijk vastgelegd is voor ieder model, zodat er een temperatuurverschil van 2°C is tussen het Binnenkomend en Uitgaand water.
9) Wanneer het toestel enkele minuten gedraaid heeft, controleer dan dat de lucht die eruit komt, afgekoeld is (tussen 5° en 10°).
10) Stop de filterpomp terwijl de eenheid blijft draaien. De eenheid moet automatisch stoppen en de foutcode E03 weergeven.
11) Laat de eenheid en de zwembadpomp 24u op 24u draaien todat de gewenste watertemperatuur bereikt is. Wanneer het binnenkomend water de gewenste temperatuur bereikt heeft, zal de eenheid stilvallen. Ze zal automatsch opstarten (als de zwembadpomp in werking is) als de temperatuur van het zwembad 0.5°C lager is dan de gewenste temperatuur.

Debietschakelaar - De eenheid is voorzien van een debietschakelaar die de warmtepomp inschakelt wanneer de filterpomp van het zwembad in werking is, en uitschakelt wanneer de de filterpomp stopt. Bij onvoldoende water zal de alarmcode E03 op de schakelaar getoond worden (Zie § 6.4).

3. INSTALLATIE EN AANSLUITING (vervolg)

Vertraging - De eenheid vertoont een vertraging van 3 minuten om de onderdelen van het besturingscircuit te beschermen en om onregelmatige opstart en storingen van de contactor te vermijden. Dankzij deze vertraging start de eenheid automatisch op ongeveer 3 minuten na een stroomonderbreking. Zelfs een korte stroomonderbreking zal de uitgestelde start activeren.

3. INSTALLATIE EN AANSLUITING (vervolg)

3.6 Instelling van het waterdebiet

Terwijl de kleppen voor binnenkomend en uitgaand water openstaan, moet u de bypassklep afstellen om een temperatuurverschil van 2°C tussen het binnenkomend en uitgaand water te bekomen (zie basisschema §3.1). U kan de instelling controleren voor de temperaturen van het binnenkomend en uitgaand water te visualiseren op het controlepaneel.

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C Temperatuur binnenkomend water Temperatuur buitengaand water

Opmerking : De opening van de bypassklep zorgt voor een lager waterdebiet. De sluiting van de bypassklep zorgt voor een hoger waterdebiet.

4. GEBRUIKERSINTERFACE

4.1 Algemene voorstelling

De warmtepomp is uitgerust met een digitaal besturingspanneel met touchscreen, elektrisch aangesloten en voorgeïnstalleerd in verwarmingsmodus.

21345 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Legende

1 A		(rood knipperend)
2 S		m vergrendeld
3 D
4 Ti
5 Bi		temperatuur
6		Registratiebasis(watertemperatuur en geabsorbeerd vermogen)
7		Lezen en opslaan instellingen
8		Schuifbalk bovenaan / Verhogen
9		Schuifbalk onderaan / Verlagen
10		Selectie van de werkingsmodus
10a		elingsmodus

10b		armingsmodus
10c		matische modus
11 T		eratuur waterafvoer
12 S		tie stille modus
12a		ling timer stille modus
12b		Verklikkerlampje stille modus en activering
13 C		ersie °C/°F
14 T		eratuur wateraanvoer
15		Instelling datum en tijd Timer ON/OFF
16 M		s de-icing
17 S		Stop

4. GEBRUIKERSINTERFACE (vervolg)

Modus OFF

Wanneer de warmtepomp in slaapstand staat (Modus OFF), de knop grijs.

Modus ON

Wanneer de warmtepomp in werking of in gebruik is (Modus ON), de knop licht groen op.

4.2 Instelling Datum en Tijd

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Timer Terug naar hoofdscherm 4 00-00 2017 00:00:00 WED Verlaten zonder op te slaan Terug Valideren

Alle velden invoeren (Dag/Maand/Jaar, Uur/Minuut/Seconde voordat u valideert, indien u dit niet doet worden de wijzigingen niet opgeslagen.

4.3 De Timer instellen

De instellingen van deze functie zijn noodzakelijk zodra u uw warmtepomp binnen een kortere termijn dan vastgelegd door de filterklok wilt gebruiken. Op die manier kunt u een uitgestelde start en een vroegtijdige uitschakeling programmeren of eenvoudigweg een periode waarin de pomp niet gebruikt mag worden.

U kunt 1 Timer Start en 1 Timer Stop programmeren.

4. GEBRUIKERSINTERFACE (vervolg)

Helder blauw = Geactiveerd

Grijs = gedeactiveerd

Het instellingsinterval is van «van uur tot uur».

• Als de starttijd is ingesteld, op drukken (stap 6) om de Timer te activeren. Het symbool en de tijd worden helder blauw weergegeven.
• De stappen 3 tot 6 opnieuw uitvoeren om de eindtijd in te stellen en te activeren ( ).
• Als het instellen is afgerond, worden de werking van de warmtepomp helder groen en het eindtijdvak helder geel weergegeven.
• Druk 2 keer op om terug te gaan naar het hoofdscherm.

4. GEBRUIKERSINTERFACE (vervolg)

4.4 Instelbereik en visualisatie van de gewenste waarde

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

Druk op de knop om de instructies weer te geven, en druk vervolgens op of om de gewenste instructie te kiezen.

Valideren door op te drukken, het hoofdscherm verschijnt automatisch,

De waarde kan tot op 0.5°C nauwkeurig ingesteld worden.

Het is aangewezen nooit de 32°C te overschrijden om te vermijden dat de liners verkleuren.

4. GEBRUIKERSINTERFACE (vervolg)

4.5 Het touchscreen vergrendelen en ontgrendelen.

Het controlescherm vergrendelt automatisch na een minuut (standaard instelling).

De tijd voordat het scherm automatisch vergrendelt, kan worden ingesteld tussen 1 en 10 minuten of deze functie kan volledig worden geannuleerd.

Automatische vergrendeling geactiveerd

3) Automatische vergrendeling geactiveerd
4) Druk 2 keer op om terug te gaan naar het hoofdscherm.
5) Om het scherm te ontgrendelen, (ongeacht waar) gedurende 2 sec op het scherm drukken.

Om het scherm te ontgrendelen, (ongeacht waar) gedurende 2 sec op het scherm drukken. Voer de code "22" in en valideer door te drukken op EN

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C >>

4. GEBRUIKERSINTERFACE (vervolg)

4.6 Instellen van de SILENCE functie

In de stille modus werkt de warmtepomp in de economische modus en heel stil als de verwarmingsbehoefte laag is (handhaven van de temperatuur van het bassin of indien een ultrastille werking nodig is).

Deze functie kan zowel handmatig als met behulp van een timer geactiveerd/ gedeactiveerd worden.

Handmatige activering

4. GEBRUIKERSINTERFACE (vervolg)

Instelling van de Timer

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C OUT 28.8 °C

4. GEBRUIKERSINTERFACE (vervolg)

Instelling van de Timer (vervolg)

Mute Timer ON OFF 1 00:00 2 00:00 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 || 08:00 Valideren

1) Starttijd, invoer en validering.
2) Eindtijd, invoer en validering.
3) Valideren.

Mute Timer 6 10 12 14 8 16 6 18 4 20 2 22 0 24 ON ON 20:00 08:00

4) Activering.
5) Deactivering.
6) Terug naar hoofdscherm,

Het instellingsinterval is van «van uur tot uur».

Als de Timer is geactiveerd, is deze 7 dagen per week actief.

5.1 Onderhoud

1 keer per jaar moeten er onderhoudswerken plaatsvinden om de levensduur en een goede werking van de warmtepomp te kunnen garanderen.

• Het onderhoud en de reparaties van het toestel moeten worden uitgevoerd door een erkend vakman overeenkomstig de voorschriften en beste praktijken die gelden in het land waar het toestel wordt geïnstalleerd (zie § 3.4). Voor elke interventie op het koelcircuit moet de installateur beschikken over een certificaat van bekwaamheid om met koelmiddelen om te gaan.
• Controleer de voedingskabel. Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn servicedienst of een bevoegd persoon.
• Controleer de aansluiting van het toestel op de aarde en de continuïteit ervan.
• Poets de verdamper met een zachte borstel, een luchtstraal of met water. Opgelet, gebruik nooit een hogedrukreiniger.
• Controleer of de condensaten goed afgevoerd worden.
• Controleer of de elektrische en hydraulische aansluitingen goed afsluiten.
• Controleer de hydraulische dichting van de condensor.
• De waterdichtheid van het koelcircuit door een erkende professional laten controleren met een lekdetector.

Voor ieder onderhoud moet de warmtepomp ontkoppeld worden van elke elektrische bron. Onderhoud mag enkel door een gekwalificeerde en bevoegde installateur gebeuren die gewend is met koelmiddelen om te gaan.

5.2 Overwintering

• Zet de warmtepomp in Modus "OFF".
• Ontkoppel de voeding van de warmtepomp.
• Maak de condensor leeg met behulp van de aflaatopening om schade te vermijden. (belangrijk risico bij bevriezing).
• Sluit de "by-pass"-klep af en schroef de aansluitingen op de in-/uitlaat los.
• Voer het resterende water in de condensor door middel van een luchtpistool af.
• Sluit de watertoevoer en -afvoer van de warmtepomp af om te vermijden dat vreemde voorwerpen binnendringen.
• Bedek de warmtepomp met de meegeleverde overwinteringshoes.

Eender welke schade veroorzaakt door een slechte overwintering, zorgt ervoor dat de garantie geannuleerd wordt.

6. BIJLAGEN

6.1 Elektrische schema's

HP5171DT3

Algemene voeding 220-240V~ / 50Hz ACL-in EMI ACN-out ACL-in Y/G BLU N K2 1 2 3 4 Dry Contact 7 A max Remote ON/OFF connection Y/G LM1 Fan Driver Board CN1 CN4 BLK GND 46GB 465A 12V BLK GND YEL 48GB WHT 48BA RED 12V BLK GND YEL 48GB WHT 48BA RED 12V Controller WiFi N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N MENI 220-240V~ MAIN BOARD CCS Driver Board CN607 L2 L1 AC-N AC-L CN604 W CN708 B A GND 12V RERATOR L1 L2 CPS Driver Board U V W RED BLK NHT U V W COMP

OPMERKINGEN

PS : DRUKSENSOR CT : CONDENSATIETEMPERATUUR SENSOR

AT : LUCHTTEMPERATUURSENSOR

OT : TEMPERATUURSENSOR VOOR BUITENGAAND WATER

SUT : AANZUIGTEMPERATUURSENSOR

LP : LAGEDRUKSCHAKELAAR 4V : 4-WEGSKRAAN

FS : WATERDETECTOR

HP : HOGEDRUKSCHAKELAAR COMP : COMPRESSOR

IT : TEMPERATUURSENSOR VOOR BINNENKOMEND WATER

ET : TEMPERATUURSENSOR OPSTUWING

6. BIJLAGEN (vervolg)

HP5211DT3 / HP5251DT3

ACL OUT EMI ACIN-001 VCL In YIG RED L BLU N YIG POWER SUPPLY Algemene voeding 220-240V~ / 50Hz K2 1 2 3 4 5 6 7 8 HD HP OHP Controller WiFi N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V

OPMERKINGEN

6. BIJLAGEN (vervolg)

HP5301DT3

Algemene voeding 220-240V~ / 50Hz ACL-OUT EMI ACN-OUT ACN-IN YIG RED L BLU N YIG K2 1 2 3 4 Dry Contact / A max Remote CNOFF correction Fan Driver Board CN1 CN4 BLK 465A 465A1 1kV ELK OND VE 480B VHT 485A- RED 12V RLK OND VHT 485A- RED 12V Controller WiFi N N N N N 4V K2 4V 4V RLY1 Main Board CN9 CN11 12V 12V 12V 12V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5V 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3 5MnO3

OPMERKINGEN

PS : DRUKSENSOR CT : CONDENSATIETEMPERATUUR SENSOR

AT : LUCHTTEMPERATUURSENSOR

OT : TEMPERATUURSENSOR VOOR BUITENGAAND WATER

SUT : AANZUIGTEMPERATUURSENSOR

LP : LAGEDRUKSCHAKELAAR 4V : 4-WEGSKRAAN

FS : WATERDETECTOR

HP : HOGEDRUKSCHAKELAAR

IT : TEMPERATUURSENSOR VOOR BINNENKOMEND WATER

ET : TEMPERATUURSENSOR OPSTUWING

6. BIJLAGEN (vervolg)

HP5211ET3 / HP5251ET3

Alger Power Working 380-415V/3N√ / 50Hz R RED S BLK T WHT N BLU Y/G R S T N Dry Contact Remote 7 A max. ON/OFF K2 T 1 2 3 4 5 6 7 8 HP OHP N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N FAN DRIVER BOARD L CN1 GND BLK +5xBT +5xAT +5xW 12V Y/G K41 EEV 5 CN9 BLK GND YEL 45dB WHT 48kA HLD 12V BJK GND BJK GND WHT 48kA WHT 48kA REC 12V Controller WiFi Main Board AC-N1 OUT5 OUT4 OUT3 OUT2 RLY1 RCL1 CN2 CN8 CN11 CN13 CN9 CN11 CN13 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN8 CN13 A13 A12 A10 A8 A6 A4 A2 A1 A9 A7 A5 A3 A1 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A3 A1 A9 A7 A5 A1 CNP Driver Board CPS Driver Board DCP IN DCM-IN DNCK2 6 4 2 DCP OUT DCM OUT DCRIN 0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 U V W I S T U V W Y COMP

OPMERKINGEN

PS : DRUKSENSOR ET : TEMPERATUURSENSOR OPSTUWING

AT : LUCHTTEMPERATUURSENSOR

OT : TEMPERATUURSENSOR VOOR BUITENGAAND WATER

SUT : AANZUIGTEMPERATUURSENSOR

LP : LAGEDRUKSCHAKELAAR OHP : WARMTEBEVEILIGING

FS : WATERDETECTOR 4V : 4-WEGSKRAAN

IT : TEMPERATUURSENSOR VOOR BINNENKOMEND WATER

CT : CONDENSATIETEMPERATUUR SENSOR

6. BIJLAGEN (vervolg)

HP5301ET3

R RED S BLK T WHIT N BLU Y/G A Power Supply Agilent's Holding 380-415V/3Nv. / 50Hz K2 T 1 2 3 4 Dry Contact Remote 7 A max. ON/OFF Fan Driver Board CN4 CLK 436B1 436A1 WHT 12V Y/G Controller WL 2099- WL 2099- RED 12V BLK GND WL 4889 AHIT 488V- ICD 12V WiFi Main Board DC+ DC1+ DC DC1- R R N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N14 N13 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 CNP2 OUT5 OUT4 OUT3 OUT2 RLY1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 OUT17 OUT18 OUT19 OUT20 OUT21 OUT22 OUT23 OUT24 OUT25 OUT26 OUT27 OUT28 OUT29 OUT30 OUT31 OUT32 OUT33 OUT34 OUT35 OUT36 OUT37 OUT38 OUT39 OUT40 OUT41 OUT42 OUT43 OUT44 OUT45 OUT46 OUT47 OUT48 OUT49 OUT50 OUT51 OUT52 OUT53 OUT54 OUT55 OUT56 OUT57 OUT58 OUT59 OUT60 OUT61 OUT62 OUT63 OUT64 OUT65 OUT66 OUT67 OUT68 OUT69 OUT70 OUT71 OUT72 OUT73 OUT74 OUT75 OUT76 OUT77 OUT78 OUT79 OUT80 OUT81 OUT82 OUT83 OUT84 OUT85 OUT86 OUT87 OUT88 OUT89 OUT90 OUT91 OUT92 OUT93 OUT94 OUT95 OUT96 OUT97 OUT98 OUT99 OUT100

OPMERKINGEN

PS : DRUKSENSOR CT : CONDENSATIETEMPERATUUR SENSOR

AT : LUCHTTEMPERATUURSENSOR

OT : TEMPERATUURSENSOR VOOR BUITENGAAND WATER

SUT : AANZUIGTEMPERATUURSENSOR

LP : LAGEDRUKSCHAKELAAR 4V : 4-WEGSKRAAN

FS : WATERDETECTOR

HP : HOGEDRUKSCHAKELAAR COMP : COMPRESSOR

IT : TEMPERATUURSENSOR VOOR BINNENKOMEND WATER

ET : TEMPERATUURSENSOR OPSTUWING

Opzettelijk leeg gelaten pagina

6. BIJLAGEN (vervolg)

6.2 Aansluitingen prioriteit verwarming eenfasepomp

Verwijder het voorpaneel om toegang te krijgen tot het elektrische aansluitblok.

230 V~ N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 2T1 4T2 6T3 14N0 A2 Eenfasepomp 230V/45-60 Hz 16(4) 250- R 3d Made in Germany K2 = = × L N ⊕ × × × Algemene voeding 230V~ / 50Hz Voltvrij contact max 7 A

De zuilen 1-2 leveren een spanningvrij contact, zonder polariteit 230 V\~ / 50 Hz.

Sluit de zuilen 1 en 2 met kabels aan zoals op het schema hierboven is aangegeven zodat de werking van de filterpomp wordt ingesteld op een cyclus van 2 minuten per uur als de temperatuur van het bassin lager is dan aanbevolen.

De voeding van de filterpomp nooit direct sluiten op de zuilen 1 en 2.

6. BIJLAGEN (vervolg)

6.3 Aansluitingen prioriteit verwarming driefasenpomp

Verwijder het voorpaneel om toegang te krijgen tot het elektrische aansluitblok.

400V 3N~ 50 Hz NL3L2L1 1L13L25L3A113N0 2T14T2 6T3A214N0 4567 2138 Driefasenpomp Voltvrij contact max 7 A K2 Algemene voeding 400V 3N~ / 50 Hz

De zuilen 1-2 leveren een spanningvrij contact, zonder polariteit 230 V\~ / 50 Hz.

Sluit de zuilen 1 en 2 met kabels aan zoals op het schema hierboven is aangegeven zodat de werking van de filterpomp wordt ingesteld op een cyclus van 2 minuten per uur als de temperatuur van het bassin lager is dan aanbevolen.

De voeding van de filterpomp nooit direct sluiten op de zuilen 1 en 2.

6. BIJLAGEN (vervolg)

6.4 Opengewerkte tekeningen en onderdelen

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

Nr.	Omschrijving Ref		HP5171DT3	HP5211DT3	HP5251DT3	HP5301DT3
1	Motor ventilator DC	HWX20000330381	√ √	√		n.v.t.
		HWX20000330402 n.v.t. n.v.t. n.v.t.				√
2	Motorbeschermkap HWX20000220320		√ √	√ √
3	Bovenste paneel ABS	HWX80900736	√	n.v.t. n.v.t. n.v.t.
		HWX80900737 n.v.t.		√	√	n.v.t.
		HWX80900718 n.v.t. n.v.t. n.v.t.				√
4	Bescherming rechterzijde	HWX80704158	√	n.v.t. n.v.t. n.v.t.
		HWX80705113 n.v.t.		√	√	n.v.t.
		HWX80705110 n.v.t. n.v.t. n.v.t.				√
5	/// / / /
6	Beschermplaat	HWX32012210724	√	n.v.t. n.v.t. n.v.t.
		HWX32002210071 n.v.t.		√	√	n.v.t.
		HWX32004210137 n.v.t. n.v.t. n.v.t.				√
7	Drukafsluiter 90 mm - 1/2"	HWX20000140153	√ √	√ √
8	Elektronisch reduceerventiel	HWX20000140451	√	n.v.t. n.v.t. n.v.t.
		HWX20000140449 n.v.t.		√	n.v.t. n.v.t.
		HWX20000140442 n.v.t. n.v.t.			√	n.v.t.
		HWX20000140401 n.v.t. n.v.t. n.v.t.				√
9	Filter ∅12.9-∅12.9 (∅28)	HWX20000140027	√ √	√ √
10	Drukafsluiter 95 mm - 7/16"	HWX20000140512	√ √	√ √
11	Drukafsluiter 40 mm - 1/2"	HWX20000140150	√ √	√ √
12	4-wegskraan	HWX20041437	√	n.v.t. n.v.t. n.v.t.
		HWX20011491 n.v.t.		√ √	√
13	Druksensor	HWX20000360274	√ √	√ √
14	Temperatuursonde evap/lucht/water 5k-800 mm	HWX20003202	√ √	√ √
15	Compressor ontlading sonde 50k-600 mm	HWX20000320145	√ √	√ √
16	Detector waterdebiet	HWX83000069	√ √	√ √
17	/	/	/	/	/	/
18	Paneel Voor	HWX80900738	√	n.v.t. n.v.t. n.v.t.
		HWX80900739 n.v.t.		√	√	n.v.t.
		HWX80900710 n.v.t. n.v.t. n.v.t.				√
19	Tactiel kleurenscherm	HWX95005310612	√ √	√ √
20	Elektrische toegangsopening	HWX20000220247	√ √	√ √
21	Schakelkast paneel	HWX80702647	√	n.v.t. n.v.t. n.v.t.
		HWX80702644 n.v.t.		√	√	n.v.t.
		HWX80702645 n.v.t. n.v.t. n.v.t.		x
22	Drukregelaar hoge druk NC 3.2 MPa/4.4 MPa	HWX20000360187	√ √	√ √
23	Drukregelaar lage druk NO 0.15 MPa/0.05 MPa	HWX20000360054	√ √	√ √
24	/	/	/	/	/	/
25	Titaancondensor/pvc	HWX32009120085	√	n.v.t. n.v.t. n.v.t.
		HWX32002120023 n.v.t.		√	n.v.t. n.v.t.
		HWX32016120012 n.v.t. n.v.t.			√	n.v.t.
		HWX32016120011	n.v.t. n.v.t. n.v.t.			√
26	/	/	/	/	/	/
27	Compressor	HWX80100046	√	n.v.t. n.v.t. n.v.t.
		HWX80100069 n.v.t.		√	√	n.v.t.
		HWX30101000006 n.v.t. n.v.t. n.v.t.				√
28	Bescherming linkerzijde	HWX32012210729	√	n.v.t. n.v.t. n.v.t.
		HWX80705114 n.v.t.		√	√	n.v.t.
		HWX80705111	n.v.t. n.v.t. n.v.t.			√

6. BIJLAGEN (vervolg)

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

Nr.	Omschrijving Ref		HP5171DT3	HP5211DT3	HP5251DT3	HP5301DT3
29	/ / / / /
30	Vierkante schroefdraadaansluiting 50 mm HWX2003	1379	✓	✓	✓
31	PVC elleboog ∅ 50 mm HWX20011359		✓	✓	✓
32	Verticale steun rechts/links	HWX32000210086	✓	n.v.t. n.v.	t. n.v.t.
		HWX80702346 n.v.	t.	✓	✓	n.v.t.
		HWX80702656 n.v.	t.	n.v.	t. n.v.t.
33	Verdamper met lamellen	HWX32012120155	✓	n.v.t. n.v.	t. n.v.t.
		HWX80600429 n.v.	t.	✓	n.v.t. n.v.	t.
		HWX32003120028	n.v.t.	n.v.t.	✓	n.v.t.
		HWX32004120013	n.v.t.	n.v.t.	n.v.t.	✓
34	Bescherming achterzijde	HWX32012210730	✓	n.v.t. n.v.	t. n.v.t.
		HWX80705115 n.v.	t.	✓	✓	n.v.t.
		HWX80705112 n.v.	t.	n.v.	t. n.v.t.
35	/ / / / /
36	Ventilatorblad ∅ 522 mm	HWX20000270062	✓	n.v.t. n.v.	t. n.v.t.
	Ventilatorblad∅ 560 mm	HWX35072195 n.v.	t.	✓	✓	n.v.t.
	Ventilatorblad ∅ 600 mm	HWX20000270057	n.v.t.	n.v.t.	n.v.t.	✓
37	Beschermingsrooster ventilator	HWX32012210732	✓	n.v.t. n.v.	t. n.v.t.
		HWX32003210142	n.v.t.	✓	✓	n.v.t.
		HWX80700160 n.v.	t.	n.v.	t. n.v.t.
38	Moederbord	HWX72200033171D	✓	n.v.t. n.v.	t. n.v.t.
		HWX72200033211D	n.v.t.	✓	n.v.t.	n.v.t.
		HWX72200033251D	n.v.t.	n.v.t.	✓	n.v.t.
		HWX72200033301D	n.v.t.	n.v.t.	n.v.t.	✓
39	Kaartinverter ventilator	HWX82300485	✓	✓	✓
40	Aansluitblok 4 aansluitingen	HWX20003909	✓	✓	✓
41	Filterkaart	HWX3020100007	✓	✓	✓
42	Relais K2	HWX20000360297	✓	✓	✓
43	Aansluitblok L-N-GND	HWX20000390223	✓	✓	✓
44	4-polige aansluitklem	HWX20000390046	✓	✓	✓
45	Zelfinductiespoel	HWX82500009	✓	n.v.t. n.v.	t. n.v.t.
		HWX20000370030	n.v.t.	✓	✓	✓
46	/ / / / /
47	/ / / / /
48	Kaartinverter compressor	HWX82300149	✓	n.v.t. n.v.	t. n.v.t.
		HWX82300019 n.v.	t.	✓	✓	✓
49	Weerstand PTC 100 Ω	HWX20000320113	n.v.t.	✓	✓	✓
50	/ / / / /
51	/ / / / /
52	Vermogensschakelaar	HWX200003600619	n.v.t.	✓	✓	✓
53	Vloeistofvat	HWX20000140579	n.v.t.	n.v.t.	✓	✓

6. BIJLAGEN (vervolg)

HP5211ET3 / HP5251ET3 / HP5301ET3

Nr.	Omschrijving Ref HP5211ET3 HP5251ET3 HP5301ET3
1 M	Motor ventilator DC	HWX20000330381	√	√	n.v.t.
		HWX20000330402 n.v.t.	n.v.t.		√
2 M	Motorbeschermkap HWX20000220320		√ √	√
3 P	Paneel voorkant boven	HWX80900737	√	√	n.v.t.
		HWX80900718 n.v.t.	n.v.t.		√
4 B	Bescherming rechterzijde	HWX80705113	√	√	n.v.t.
		HWX80705110 n.v.t.	n.v.t.		√
5 /	/ /	/
6 B	Beschermplaat	HWX32002210071	√	√	n.v.t.
		HWX32004210137 n.v.t.	n.v.t.		√
7 D	Drukafsluiter 90 mm - 1/2"	HWX20000140153	√ √	√
8 E	Elektronisch reduceerventiel	HWX20000140449	√	n.v.t.	n.v.t.
		HWX20000140442 n.v.t.		√	n.v.t.
		HWX20000140401 n.v.t.	n.v.t.		√
9 F	Filter ∅12.9-∅12.9 (∅28)	HWX20000140027	√ √	√
10	Drukafsluiter 95 mm - 7/16"	HWX20000140512	√ √	√
11	Drukafsluiter 40 mm - 1/2"	HWX20000140150	√ √	√
12	4-wegskraan	HWX20011491	√ √	√
13	Druksensor	HWX20000360274	√ √	√
14	Temperatuursonde evap/lucht/water 5k-800 mm	HWX20003202	√ √	√
15	Compressor ontlading sonde 50k-600 mm	HWX20000320145	√ √	√
16	Detector waterdebiet	HWX83000069	√ √	√
		HWX83000012 n.v.t.	n.v.t.		√
17	// / /	/
18	Paneel Voor	HWX80900739	√	√	n.v.t.
		HWX80900710 n.v.t.	n.v.t.		√
19	Tactiel kleurenscherm	HWX95005310612	√ √	√
20	Elektrische toegangsopening	HWX20000220247	√ √	√
21	Schakelkast paneel	HWX80702644	√	√	n.v.t.
		HWX80702645 n.v.t.	n.v.t.		√
22	Drukregelaar hoge druk NC 3.2 MPa/4.4 MPa	HWX20000360187	√ √	√
23	Drukregelaar lage druk NO 0.15 MPa/0.05 MPa	HWX20000360054	√ √	√
24	// / /	/
25	Titaancondensor/pvc	HWX32002120023	√	n.v.t.	n.v.t.
		HWX32016120012 n.v.t.		√	n.v.t.
		HWX32016120011	n.v.t. n.v.t.		√
26	// / /	/
27	Compressor	HWX80100069	√	√	n.v.t.
		HWX30101000006 n.v.t.	n.v.t.		√
28	Bescherming linkerzijde	HWX80705114	√	√	n.v.t.
		HWX80705111	n.v.t. n.v.t.		√
29	// / /	/
30	Vierkante schroefdraadaansluiting 50 mm	HWX20031379	√ √	√
31	PVC elleboog ∅ 50 mm	HWX20011359	√ √	√
32	Verticale steun rechts/links	HWX80702346	√	√	n.v.t.
		HWX80702656 n.v.t.	n.v.t.		√
33	Verdamper met lamellen	HWX80600429	√	n.v.t.	n.v.t.
		HWX32003120028 n.v.t.		√	n.v.t.
		HWX32004120013 n.v.t.	n.v.t.		√
34	Bescherming achterzijde	HWX80705115	√	√	n.v.t.
		HWX80705112 n.v.t.	n.v.t.		√
35	// / /	/

6. BIJLAGEN (vervolg)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. BIJLAGEN (vervolg)

HP5211ET3 / HP5251ET3 / HP5301ET3

Nr.	Omschrijving Ref HP5211ET3 HP5251ET3 HP5301ET3
36	Ventilatorblad ∅ 560 mm HWX35072195		√	√	n.v.t.
	Ventilatorblad ∅ 600 mm HWX20000270057 n.v.t.	n.v.t.			√
37	Beschermingsrooster ventilator	HWX32003210142	√	√	n.v.t.
		HWX80700160 n.v.t.	n.v.t.		√
38	Moederbord	HWX72200033211E	√	n.v.t. n.v.t.
		HWX72200033251E n.v.t.		√	n.v.t.
		HWX72200033301E n.v.t. n.v.t.			√
39	Kaartinverter ventilator	HWX82300485	√	√	√
40	Aansluitblok 4 aansluitingen	HWX20003909	√	√	√
41	Filterkaart	HWX82300074	√	√	√
42	Relais K2	HWX20000360297	√	√	√
43	Aansluitblok R-R-T-N-GND	HWX20000390180	√	√	√
44	4-polige aansluitklem	HWX20000390046	√	√	√
45	Zelfinductiespoel	HWX20000370030	√	√	√
46 /		/	/	/	/
47 /		/	/	/	/
48	Kaartinverter compressor	HWX82300112	√	√	n.v.t.
		HWX302010000012	n.v.t. n.v.t.		√
49	Condensatorkaart	HWX302010000014	√	√	√
50	Aansluitblok L-N-GND reactantie	HWX20000390223	√	√	√
51	Vloeistofvat	HWX20000140579 n.v.t.		√	√

6. BIJLAGEN (vervolg)

6.5 Gids voor het probleemoplossing

Sommige handelingen mogen enkel door een bevoegd technieker uitgevoerd worden.

In geval van een defect van de warmtepomp, verschijnt het rood knipperende symbool in de linkerhoek van het scherm.

Op het symbool drukken om naar de foutenlijst te gaan.

In geval van een defect, worden de volgende indicaties op het scherm weergegeven:

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Foutcodes Omschrijving Datum en tijd van verschijning

Nadat het probleem is opgelost, wordt de fout automatisch afgewerkt, de driehoek wordt grijs.

Om de foutenlijst te wissen, op drukken en terug gaan naar het vorige scherm door op te drukken.

6. BIJLAGEN (vervolg)

Probleem	Foutcodes	Omschrijving Oplossing
Inlaat watertemperatuur sensor fout	P01	De sensor is open of in kortsluiting	Controleer de blauwe AIN6-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Uitlaat watertemperatuur sensor fout	P02		Controleer de rode AIN7-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Omgevingstemperatuursensor fout	P04		Controleer de AIN9-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Ontdooisensor fout P05			Controleer de gele AIN8-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Defect aspiratiesonde compressor P07			Controleer de groene AIN5-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Fout weerstand 6.8 kΩ P09			Controleer de AIN11-connector op de printplaat en meet de weerstand, vervangen als R < dan 6.8 kΩ is.
Defect aanzuigsonde Compressor P081			Controleer de zwarte AIN12-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
Te hoge perstemperatuur P082 Perstemperatuur > tot 120°C			Meet de perstemperatuur aan de uitgang van de compressor, vervang de sonde als T < 120°C.Test op niet-condenseerbare gassen.
Overdrukbescherming E01 De sensor is open of in kortsluiting			Controleer de CN30 / HP-connector op het bord of vervang de sensor
			Waterdebiet controleren
			Waterdebietdetector controleren
			Opening van de kleppen controleren
			Bypass controleren
			De verdamper op vervuiling controleren
			Te hoge watertemperatuur
			Probleem met niet-condenseerbare stoffen, verwijder vloeistof en lucht uit het koelcircuit
			Te veel vloeistof aanwezig, verwijder de vloeistof in een fles

1. BIJLAGEN (vervolg)

Probleem	Foutcodes	Omschrijving Oplossing
Onderdrukbescherming E02 De sensor is open of in kortsluiting			De AI/DI03 aansluiting op de kaart controleren of de sensor vervangen
			Controleer de lagedrukregelaar en de druk van het koelcircuit om na te gaan of er een lek is.
			Te laag luchtdebiet, de rotatiesnelheid van de ventilator controleren
			De verdamper op vervuiling controleren
Debietmeter fout E03 De sensor is open of in kortsluiting			De AI/DI02 aansluiting op de kaart controleren of de sensor vervangen
			Te weinig water, de werking van de filterpomp controleren
			Opening van de stopkleppen controleren
			Bypass controleren
Fout in de temperatuur wateruitstroom	E05	Alleen van toepassing in de koelmodus, temperatuur wateruitstroom < tot 4°C	Stop de warmtepomp, gebruikslimiet bereikt
Temperatuurverschil tussen Aanvoer/Afvoer >13°C	E06 Alleen in Koude modus toepasbaar		Te weinig water, de werking van de filterpomp controleren
			Opening van de stopkleppen controleren
			Bypass controleren
Antivriesbescherming Koude Modus	E07	Temperatuur waterafvoer < 4°C	Controleer de rode AIN7-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
			Stop de warmtepomp, laat de condensor leeglopen, er is een ernstig risico op bevriezing.
Debietmeter fout E08		Geen communicatie tussen de elektronische kaart en de gebruikersinterface	Aansluitingen en connectoren controleren - zie elektrisch schema
Antivriesbescherming van niveau 1 E19		< 2°C Watertemperatuur < 4° en luchttemperatuur < 0°	Schakel de warmtepomp uit, maak de condensor leeg om bevriezing te voorkomen, de pomp start standaard de filterpomp om bevriezing te voorkomen
Antivriesbescherming van niveau 2 E29		Watertemperatuur < 2° en luchttemperatuur < 0°	Schakel de warmtepomp uit, maak de condensor leeg om bevriezing te voorkomen, de pomp start standaard de filterpomp en de warmtepomp om bevriezing te voorkomen.
Fout in de ventilatormotor F031 Motor geblokke erd of verbinding mislukt			Controleer de vrije rotatie; controleer het CN97/DCFan-aansluitsysteem; vervang de motor.
De warmtepomp start niet F08 Mogelijke inversie of fasegebrek			Wissel de twee fasen op het R-S-T aansluitblok. Controleer de aansluiting en de aandraaling van de fasen.
Buitentemperatuur te laag TP		Buitentemperatuur te laag < bij H34 (standaard -15°C)	Controleer de AIN9-connector op de printplaat en meet de weerstand van de sonde, vervang deze als dit minder dan 100 Ω of meer dan 500 kΩ is.
			Controleer de waarde van parameter H34
Defect druksensor PP De sensor is open of in kortsluiting			De aansluitingen controleren (zie elektrisch schema)

6. BIJLAGEN (vervolg)

6.6 Registratiebasis

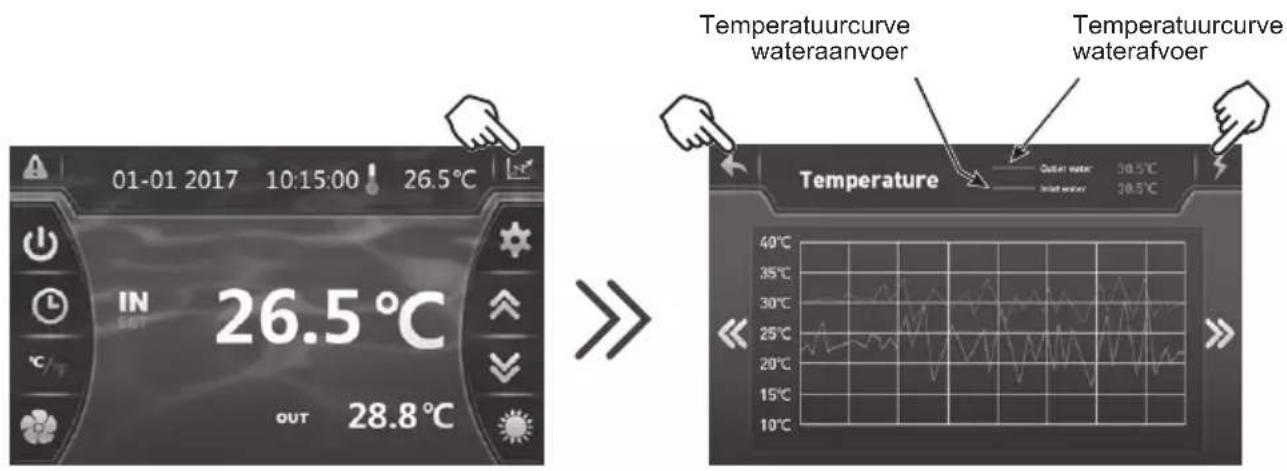

Druk op het hoofdscherm op 100 naar de gegevenshistoriek van de temperaturen van de wateraanvoer en -afvoer te gaan.

Deze gegevens zijn 60 dagen beschikbaar.

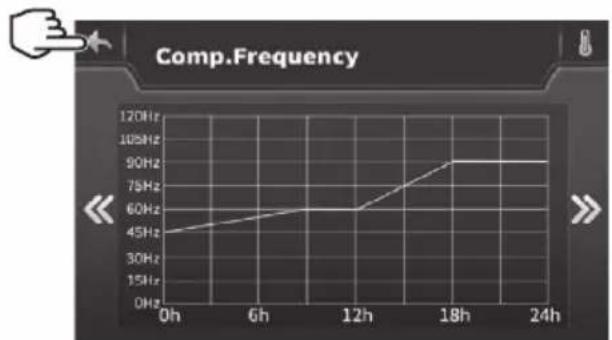

Druk op om toegang te krijgen tot de compressorfrequentie.

01-01 2017 10:15:00 ! 26.5°C IN 26.5°C OUT 28.8°C Temperatuurcurve wateraanvoer Temperatuurcurve waterafvoer Temperature Outer water 30.5°C Inner water 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C

Druk op om terug te gaan naar het vorige scherm.

6.7 Garantie

GARANTIEVOORWAARDEN

Alle HAYWARD-producten vallen onder garantie in geval van fabrieks- of materiaalfouten gedurende twee jaar vanaf de aankoopdatum. Elke garantieaanvraag moet samen met een aankoopbewijs met datum ingediend worden. Wij dringen er dus op aan dat u uw factuur bewaart.

De HAYWARD-garantie is beperkt tot reparatie of vervanging, bepaald door HAYWARD, van de defecte toestellen zolang ze op een normale wijze en volgens de voorschriften die in de handleiding vermeld, gebruikt zijn, het apparaat niet aangepast is en enkel gebruikt is in met HAYWARD componenten en onderdelen. Schade veroorzaakt door vrieskou en chemische agensen vallen niet onder garantie. Alle andere kosten (transport, werkuren...) worden niet door de garantie gedekt.

HAYWARD kan niet verantwoordelijk gesteld worden voor eender welke directe of indirecte schade veroorzaakt tijdens de installatie, aansluiting of onjuist gebruik van een product.

Om een garantie aan te vragen en herstel of vervanging van een product te eisen, moet u zich tot uw verdeler wenden. Wij zullen geen enkele retour naar de fabriek aanvaarden zonder een vooraf bekomen schriftelijke goedkeuring. Slijtage valt niet onder garantie.

6.8 Einde levensduur van het toestel

Het symbool van de doorgekruiste vuilnisbak voor de verwerking en nuttige toepassing van elektrisch en elektronisch afval betekent dat de producten niet bij het huisvuil, het grofvuil of op een stortplaats mogen worden gedeponeerd.

Aan het einde van zijn levensduur moet het toestel apart worden

ingezameld voor recycling of hergebruik. In de Europese Unie en Noorwegen bestaat een specifiek inzamelingssysteem voor dit soort producten.

Neem contact op met uw installateur of plaatselijke vertegenwoordiger om de inzameling, ontmanteling en recycling van dit toestel te regelen.

Het hergebruik van koelmiddel, olie en andere onderdelen moet worden uitgevoerd door een gekwalificeerde vakman in overeenstemming met de lokale en nationale wetgeving.

Als het product batterijen bevat die met dit symbool zijn gemarkeerd, betekent dit dat de batterijen schadelijke of verontreinigende stoffen kunnen bevatten. Geef de batterijen in dat geval af bij een inzamelpunt voor gebruikte batterijen.

SUMHEAT FULL INVERTER

UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
