Marke	Hayward
Modell	SumHeat Fi (Serie HP5171DT3 bis HP5301ET3)
Produkttyp	Wärmepumpe für Schwimmbad
Abmessungen (L x B x H)	Von 780 x 730 x 868 mm bis 846 x 920 x 1024 mm je nach Modell
Gewicht	Von 75 bis 123 kg je nach Modell
Stromversorgung	Einphasig 230 V ~ 50 Hz oder Dreiphasig 400 V 3N ~ 50 Hz je nach Modell
Kältemittel	R32 (HFC), Sicherheitsgruppe A2L, GWP 675
Heizleistung (min-max)	Von 2,87 kW bis 31,20 kW je nach Modell und Bedingungen
COP (min-max)	Von 4,79 bis 15,00 je nach Modell und Bedingungen
Wassertemperaturbereich	Heizen: +12 °C bis +40 °C; Kühlen: +8 °C bis +40 °C
Außentemperaturbereich	Heizen: -15 °C bis +43 °C; Kühlen: +7 °C bis +43 °C
Schallpegel (bei 1 m)	Von 49,3 bis 62,5 dB(A) je nach Modell und Geschwindigkeit
Hydraulischer Anschluss	50 mm (2x Überwurfverschraubungen im Lieferumfang)
Nenndurchfluss	Von 7,2 bis 13,1 m³/h je nach Modell
Hauptfunktionen	Heiz-/Kühlmodus, Full-Inverter-Regelung, Silent-Modus, programmierbarer Timer, Touchscreen, automatische Verriegelung
Jährliche Wartung	Reinigung des Verdampfers (weiche Bürste oder Wasserstrahl), Überprüfung der Kabel, Anschlüsse und Dichtheit, durch einen autorisierten Fachmann
Überwinterung	Strom abschalten, Kondensator entleeren, Ein-/Ausgang verschließen, mit Abdeckung abdecken
Elektrischer Schutz	Leitungsschutzschalter Kurve D + Fehlerstromschutzschalter 30 mA erforderlich
Ersatzteile	Beim Händler erhältlich; Explosionszeichnungen in der Anleitung (Abschnitt 6.4)
Garantie	2 Jahre auf Materialfehler (ausgenommen Verschleißteile und Frostschäden)
Normen	CE-konform, NF C15-100 (Frankreich), R32 gemäß F-Gas-Verordnung

Häufig gestellte Fragen - SumHeat Fi HAYWARD

Was ist die maximal empfohlene Zieltemperatur?

Es wird empfohlen, 32 °C nicht zu überschreiten, um Schäden an der Poolfolie zu vermeiden.

Wie stelle ich den Wasserdurchfluss mit dem Bypass-Ventil ein?

Stellen Sie das Bypass-Ventil so ein, dass eine Differenz von 2 °C zwischen Einlass- und Auslasswassertemperatur erreicht wird. Zeigen Sie die Temperaturen auf dem Touchscreen an.

Was tun bei Fehlercode E03?

Der Code E03 weist auf einen Wasserdurchflussfehler hin. Überprüfen Sie, ob die Filterpumpe arbeitet, die Ventile geöffnet sind und der Bypass nicht zu weit geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie überwintere ich die Wärmepumpe?

Schalten Sie das Gerät auf OFF, trennen Sie die Stromversorgung, entleeren Sie den Kondensator über die Ablassschraube, schließen Sie das Bypass-Ventil, lösen Sie die Überwurfverschraubungen, entfernen Sie Restwasser mit Druckluft, verschließen Sie die Anschlüsse und decken Sie das Gerät mit der Überwinterungsabdeckung ab.

Kann ich die Wärmepumpe im Kühlmodus verwenden?

Ja, die Wärmepumpe ist reversibel. Wählen Sie den Modus Kühlen auf dem Touchscreen. Der Wassertemperaturbereich im Kühlmodus beträgt +8 °C bis +40 °C.

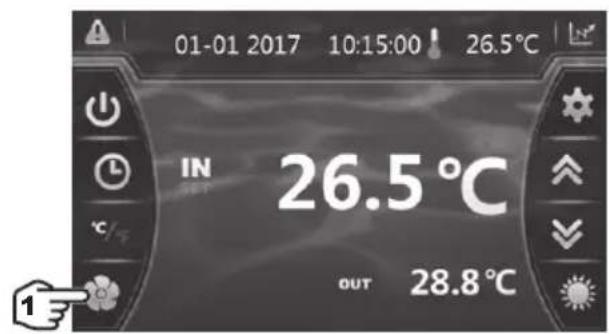

Wie aktiviere ich den Silent-Modus?

Drücken Sie die Taste Silent-Modus auf dem Touchscreen, um ihn manuell zu aktivieren. Sie können auch einen Timer programmieren, damit er zu bestimmten Zeiten automatisch aktiviert wird. Im Silent-Modus wird die Lüftergeschwindigkeit reduziert, um einen leiseren Betrieb zu gewährleisten.

Was ist der Mindestabstand zur Installation vom Pool?

Gemäß der Norm NF C15-100 in Frankreich muss die Wärmepumpe mindestens 3,5 Meter von der Wasseroberfläche entfernt installiert werden. Überprüfen Sie für andere Länder die örtlichen Vorschriften.

Wie oft muss das Gerät gewartet werden?

Eine jährliche Wartung durch einen autorisierten Fachmann wird empfohlen. Sie umfasst die Reinigung des Verdampfers, die Überprüfung der elektrischen Anschlüsse, der Dichtheit des Kältekreislaufs und des ordnungsgemäßen Abflusses von Kondensat.

Kann ich die Wärmepumpe selbst installieren?

Nein, die Installation und der elektrische Anschluss müssen von einem autorisierten Fachmann gemäß den geltenden Normen durchgeführt werden. Eine unsachgemäße Installation kann die Garantie ungültig machen und Sicherheitsrisiken darstellen.

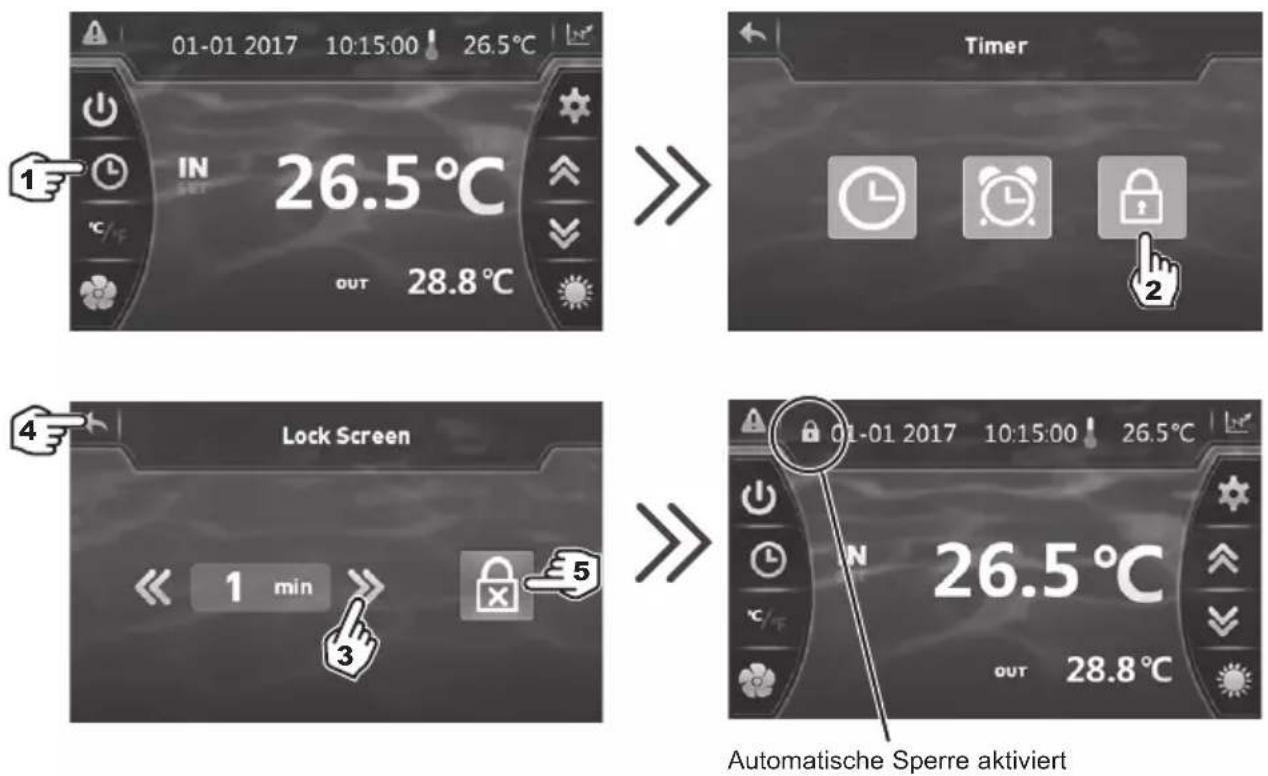

Wie sperre ich den Touchscreen, um versehentliche Änderungen zu vermeiden?

Der Bildschirm verriegelt sich automatisch nach einer Minute (einstellbar von 1 bis 10 Minuten). Zum Entsperren drücken Sie 2 Sekunden auf den Bildschirm und geben Sie den Code 22 ein. Sie können diese Verriegelung in den Einstellungen deaktivieren.

BEDIENUNGSANLEITUNG SumHeat Fi HAYWARD

Einbau- & Anleitungshandbuch

HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN

Einbau- & Anleitungshandbuch

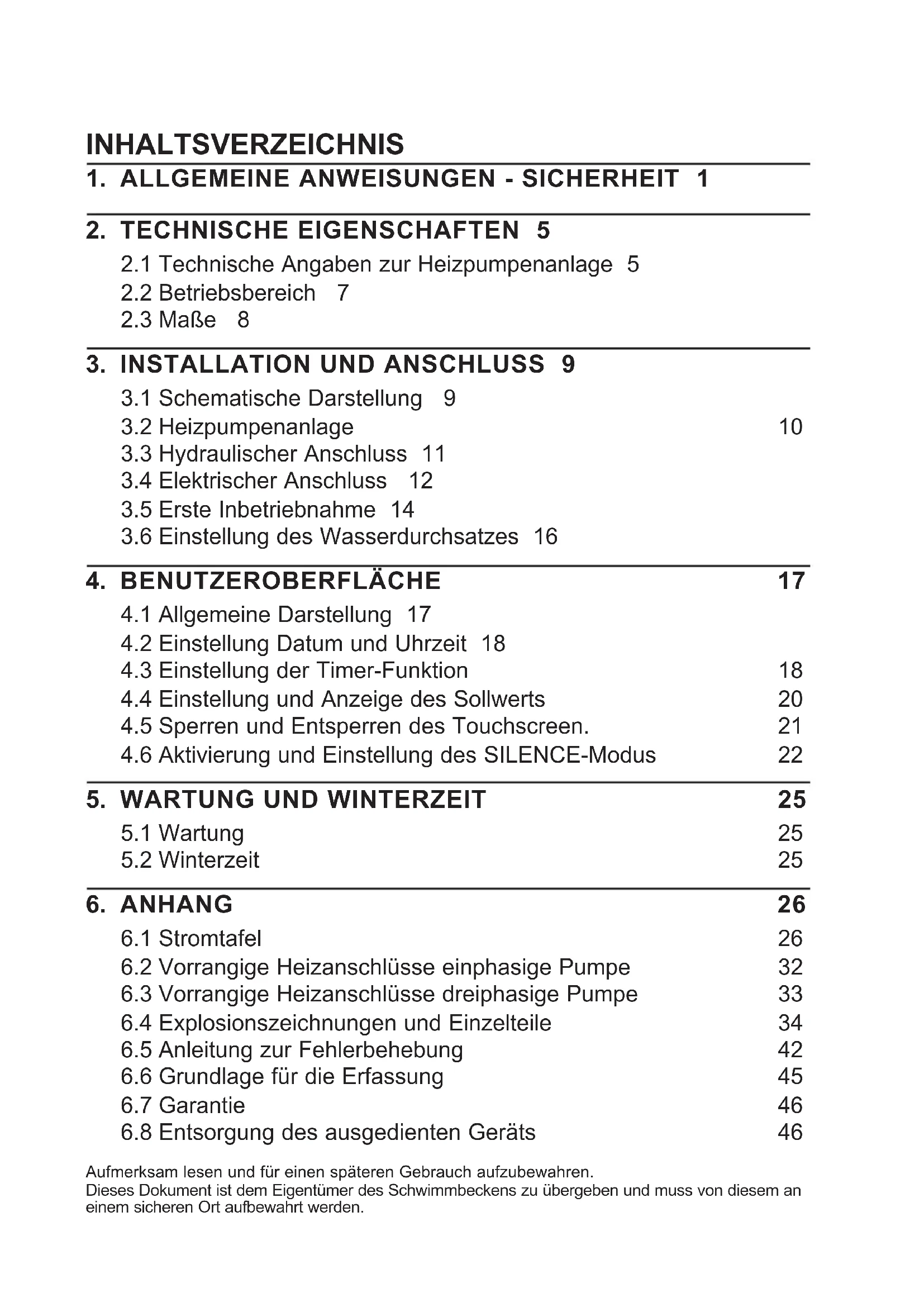

INHALTSVERZEICHNIS

1. ALLGEMEINE ANWEISUNGEN - SICHERHEIT 1

2. TECHNISCHE EIGENSCHAFTEN 5

2.1 Technische Angaben zur Heizpumpenanlage 5
2.2 Betriebsbereich 7

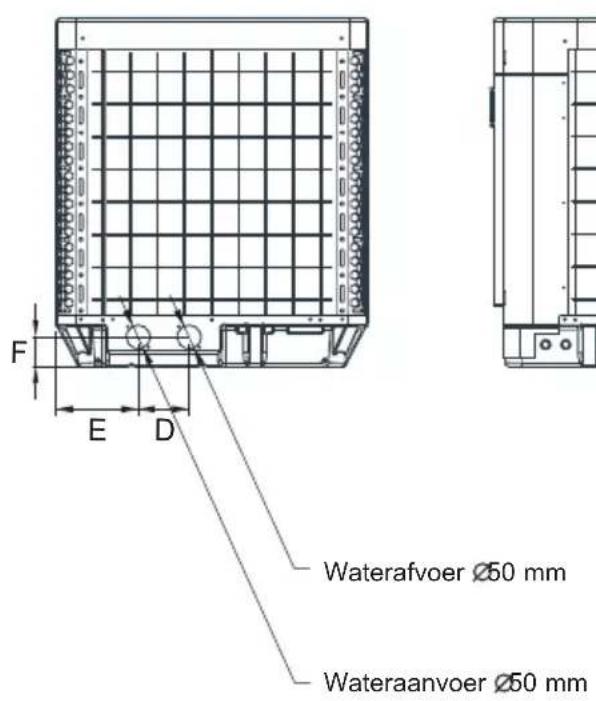

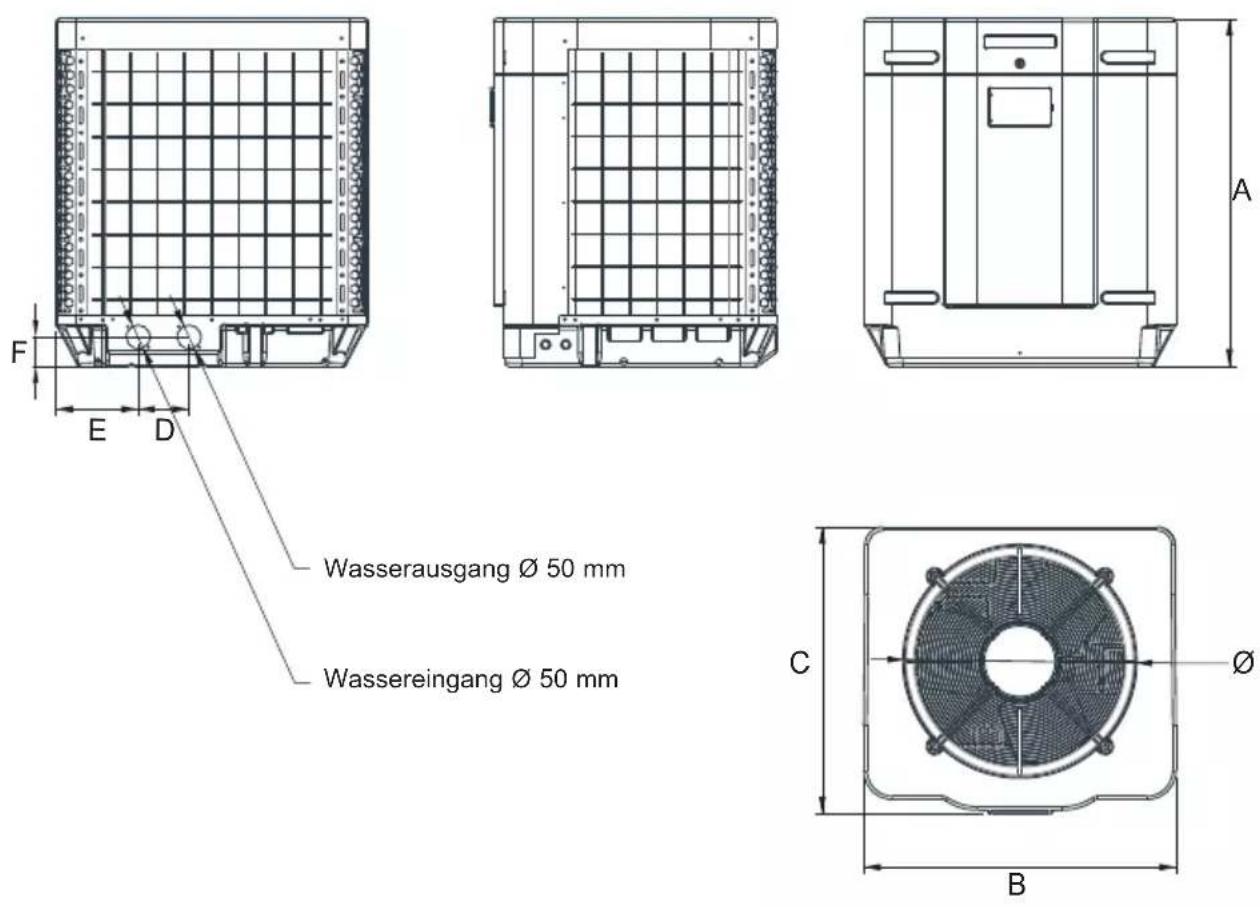

2.3 Maße 8

3. INSTALLATION UND ANSCHLUSS 9

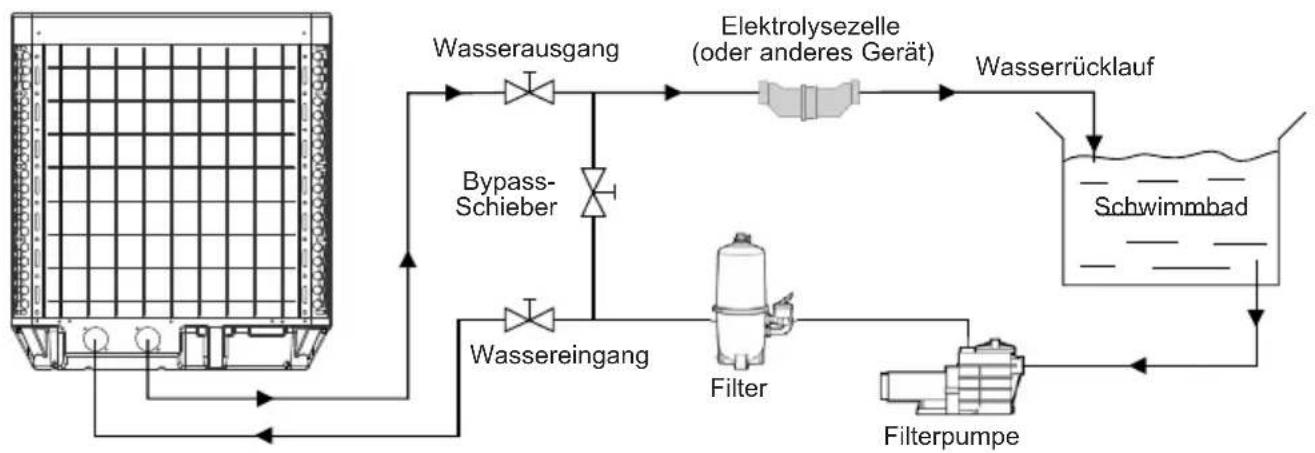

3.1 Schematische Darstellung 9

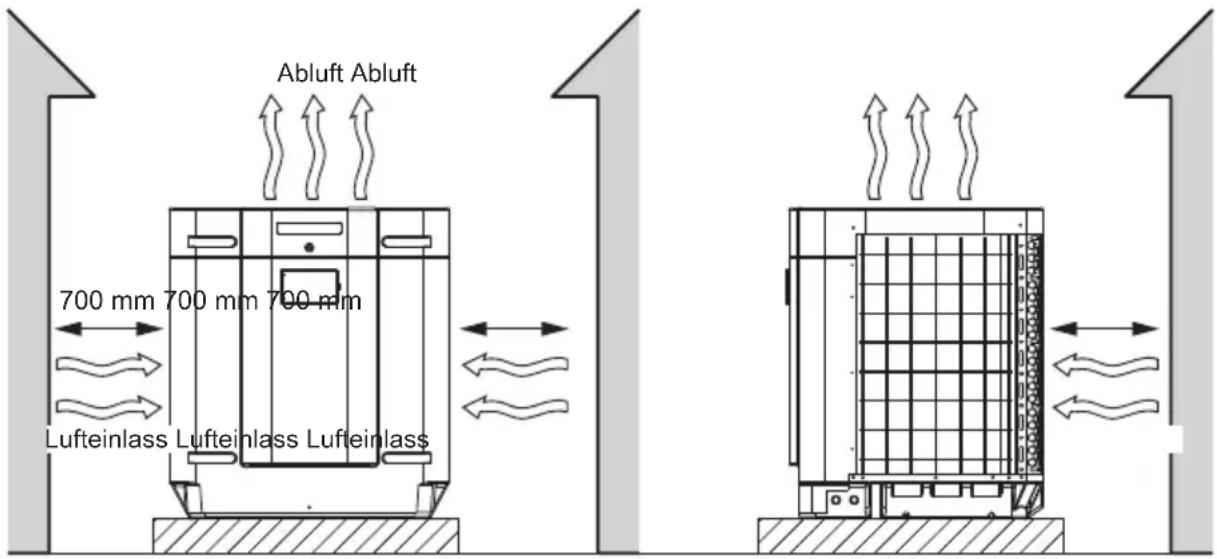

3.2 Heizpumpenanlage 10

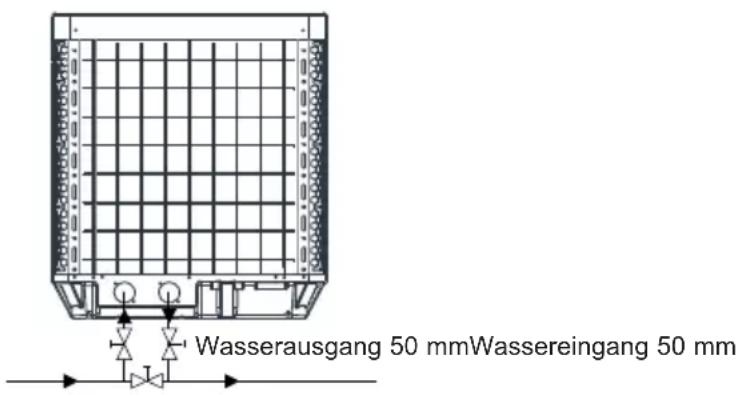

3.3 Hydraulischer Anschluss 11

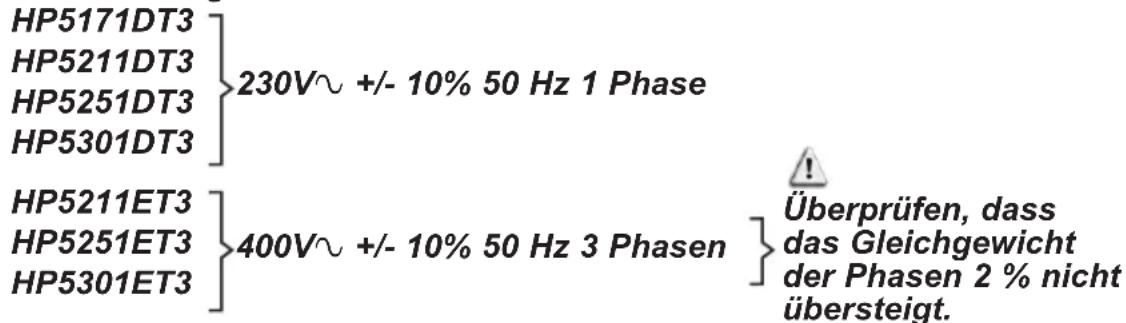

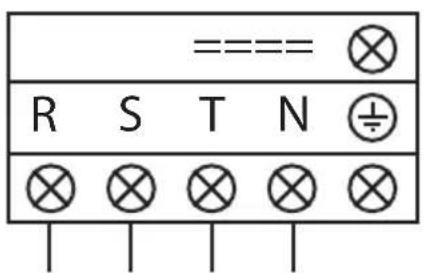

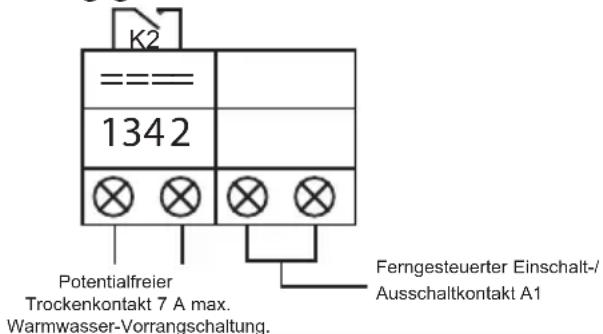

3.4 Elektrischer Anschluss 12
3.5 Erste Inbetriebnahme 14

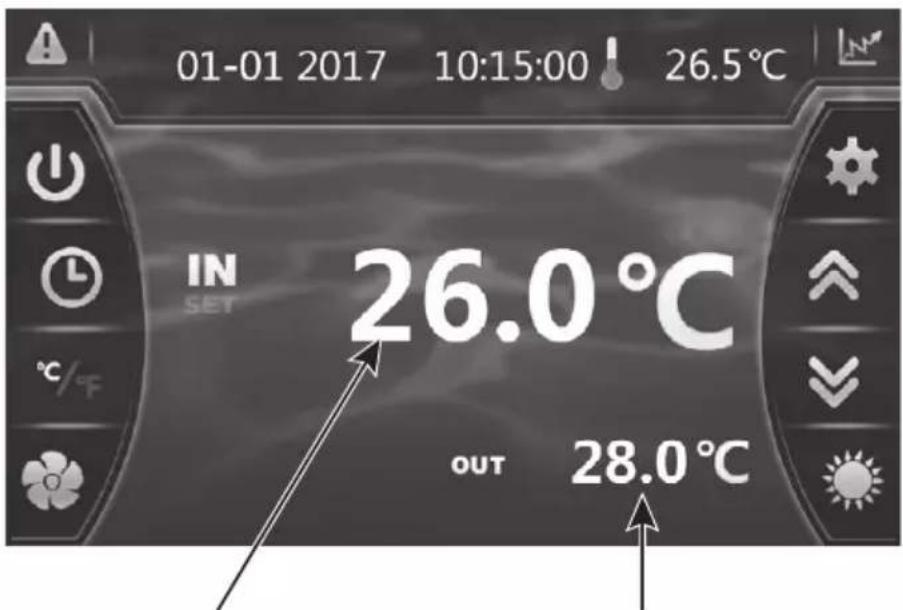

3.6 Einstellung des Wasserdurchsatzes 16

4. BENUTZEROBERFLÄCHE 17

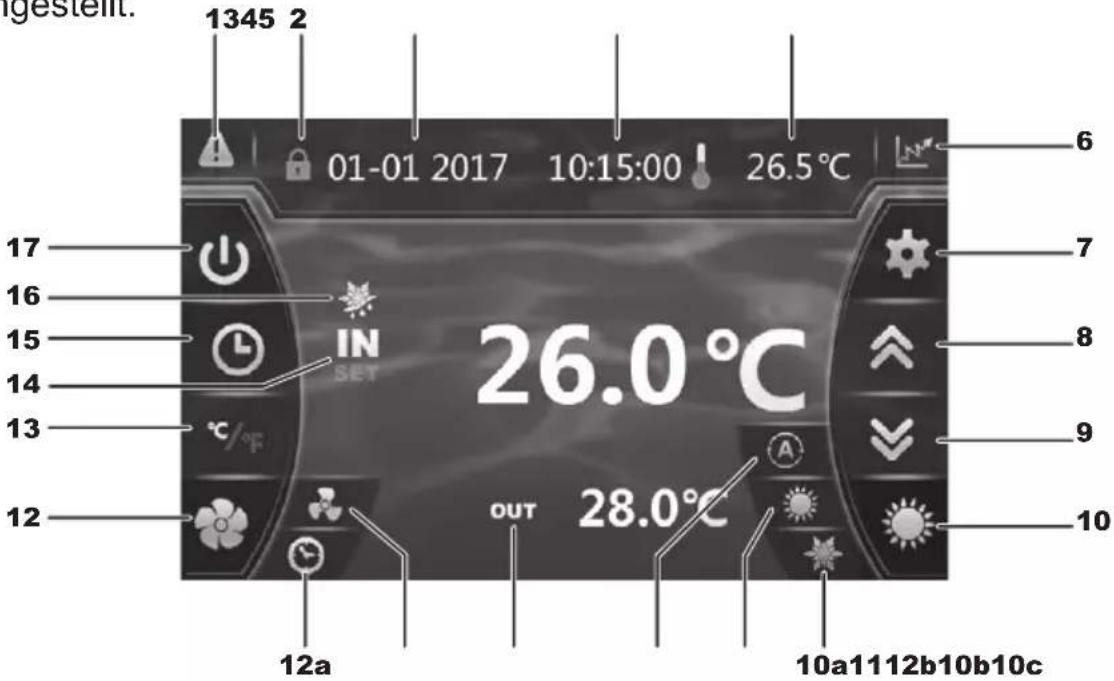

4.1 Allgemeine Darstellung 17

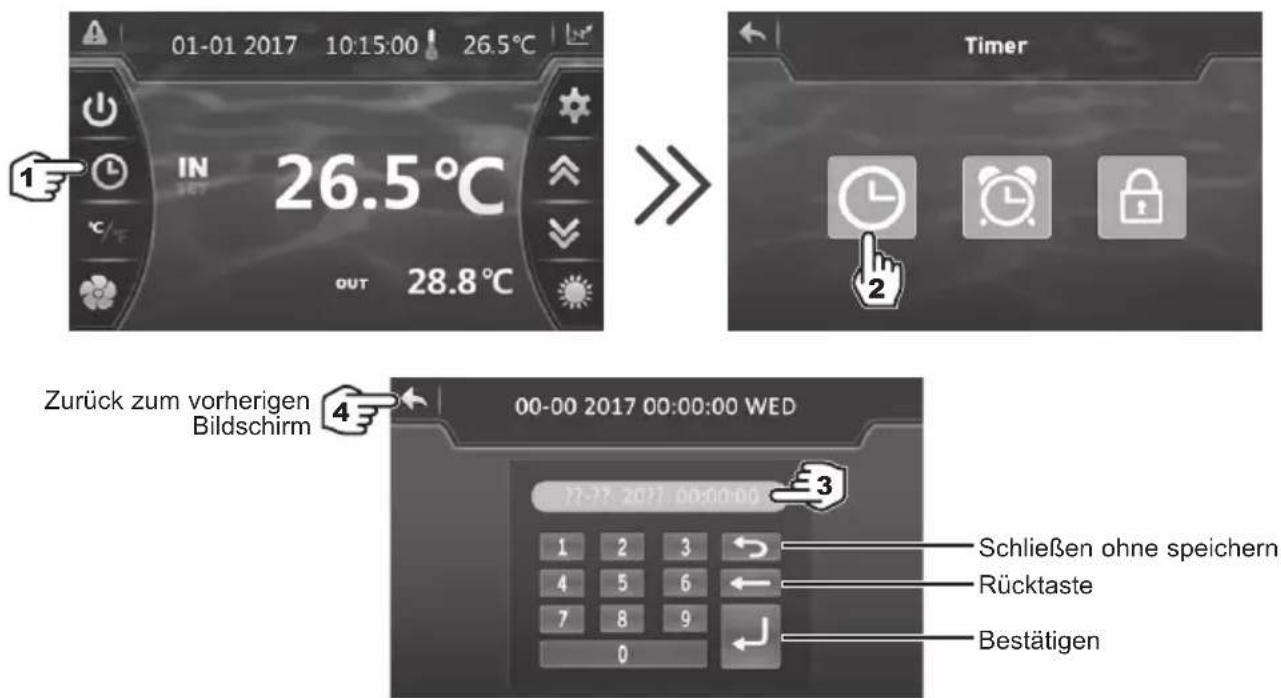

4.2 Einstellung Datum und Uhrzeit 18

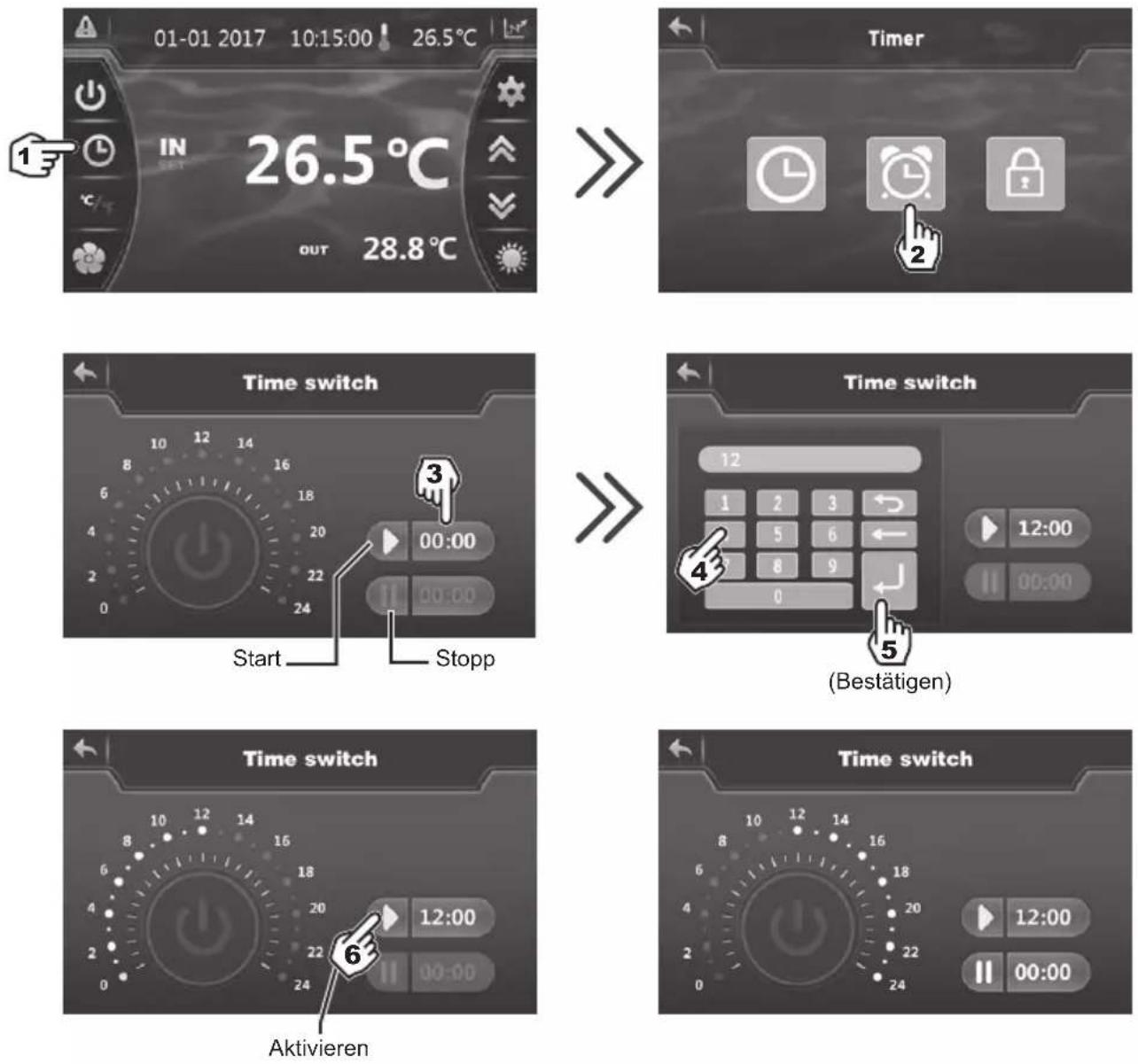

4.3 Einstellung der Timer-Funktion 18

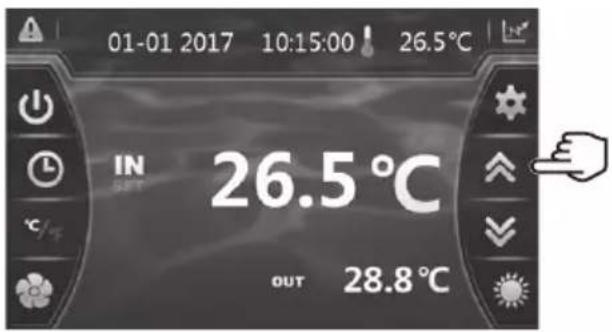

4.4 Einstellung und Anzeige des Sollwerts 20
4.5 Sperren und Entsperren des Touchscreen. 21

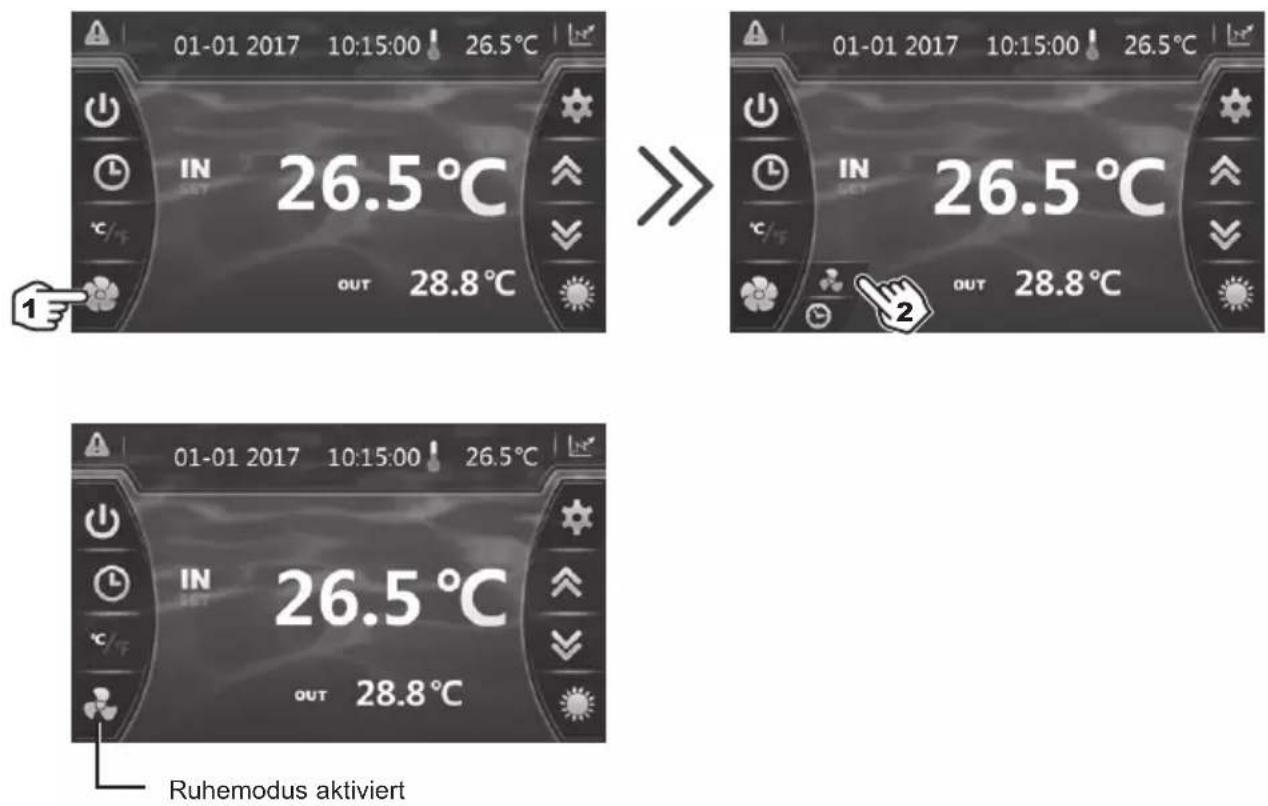

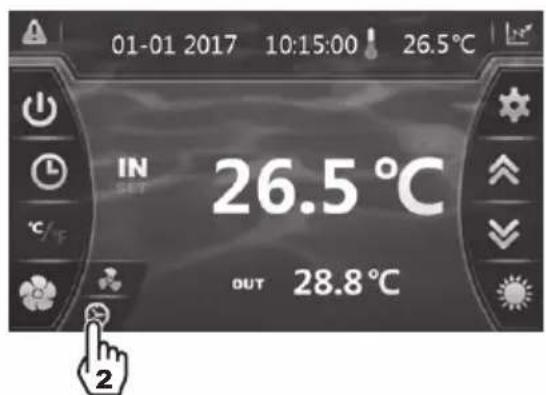

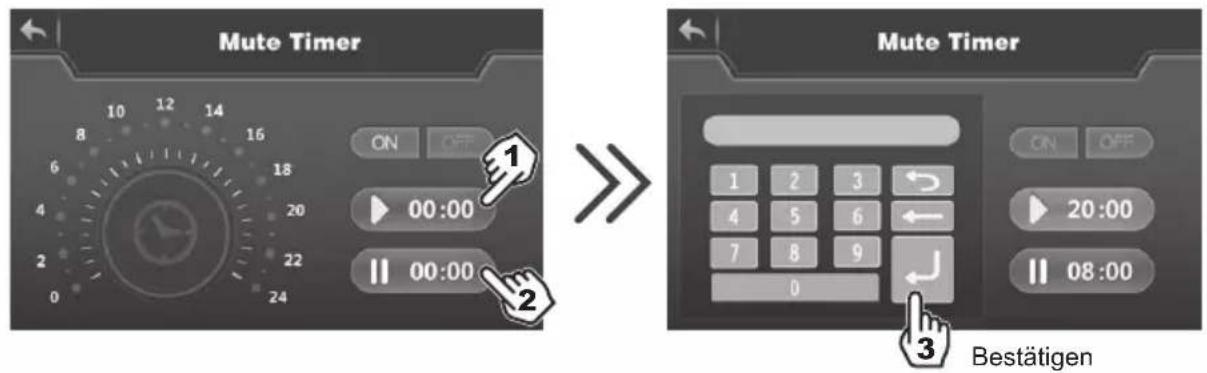

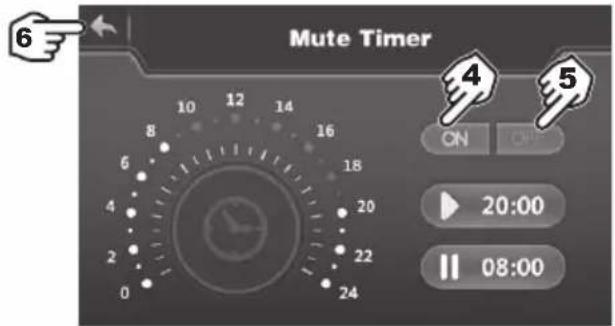

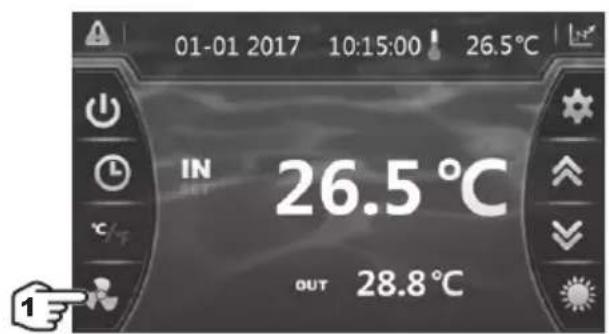

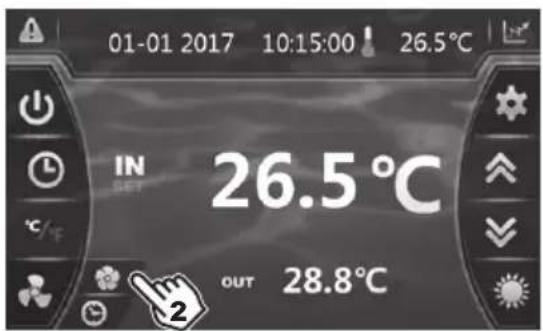

4.6 Aktivierung und Einstellung des SILENCE-Modus 22

5. WARTUNG UND WINTERZEIT 25

5.1 Wartung 25
5.2 Winterzeit 25

6. ANHANG 26

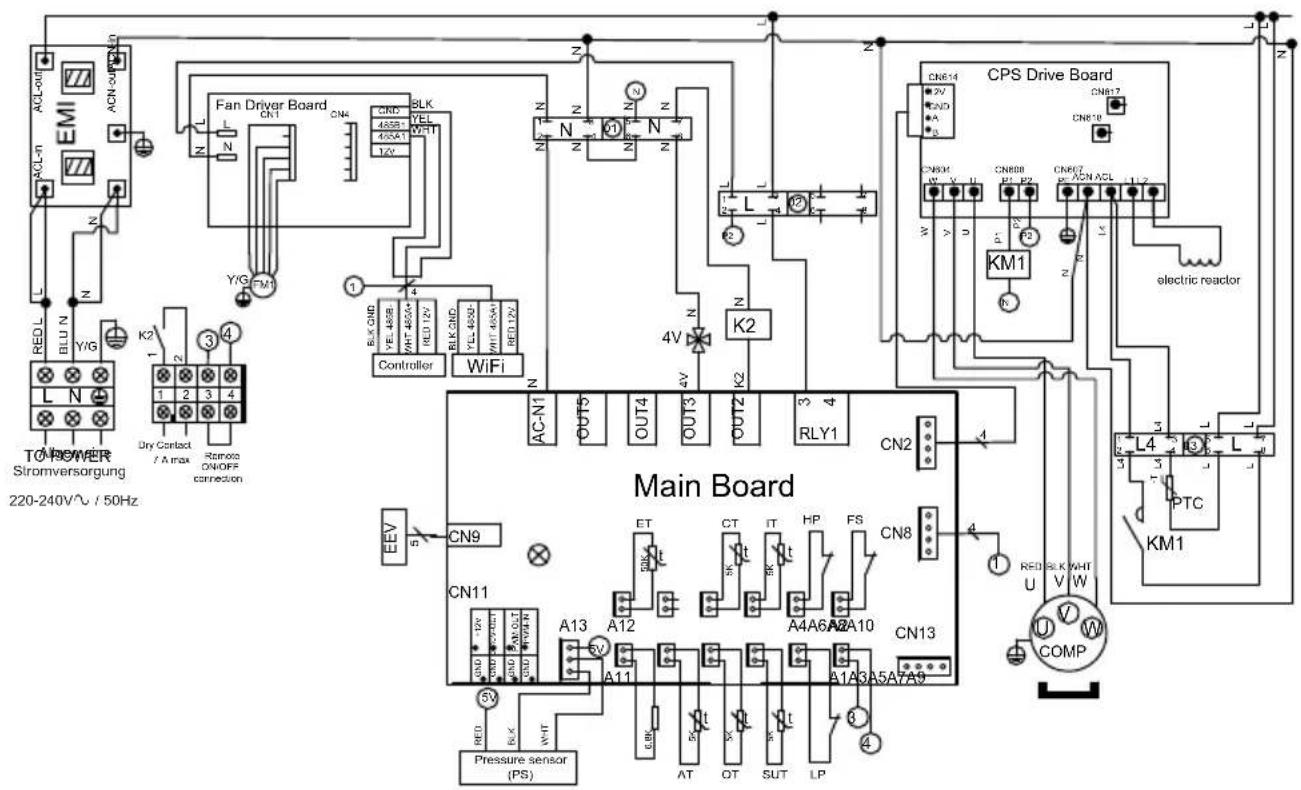

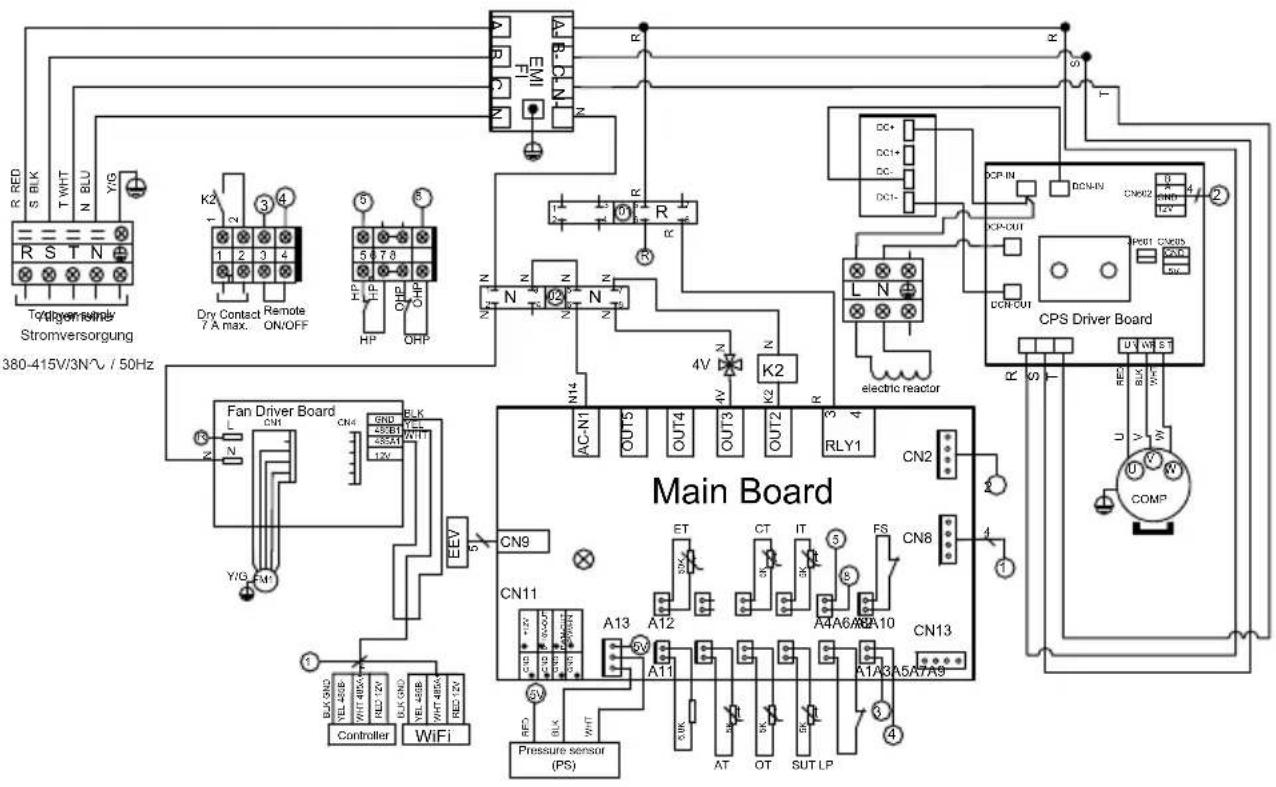

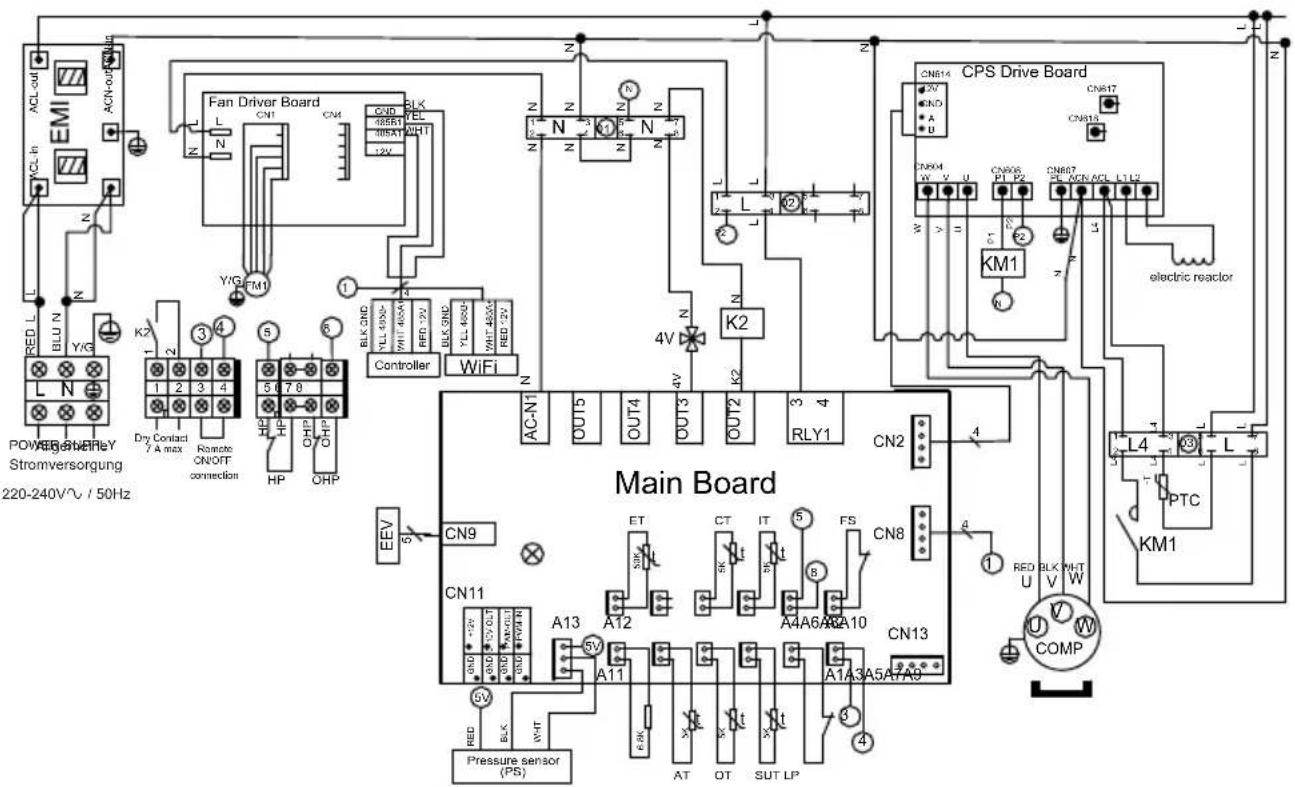

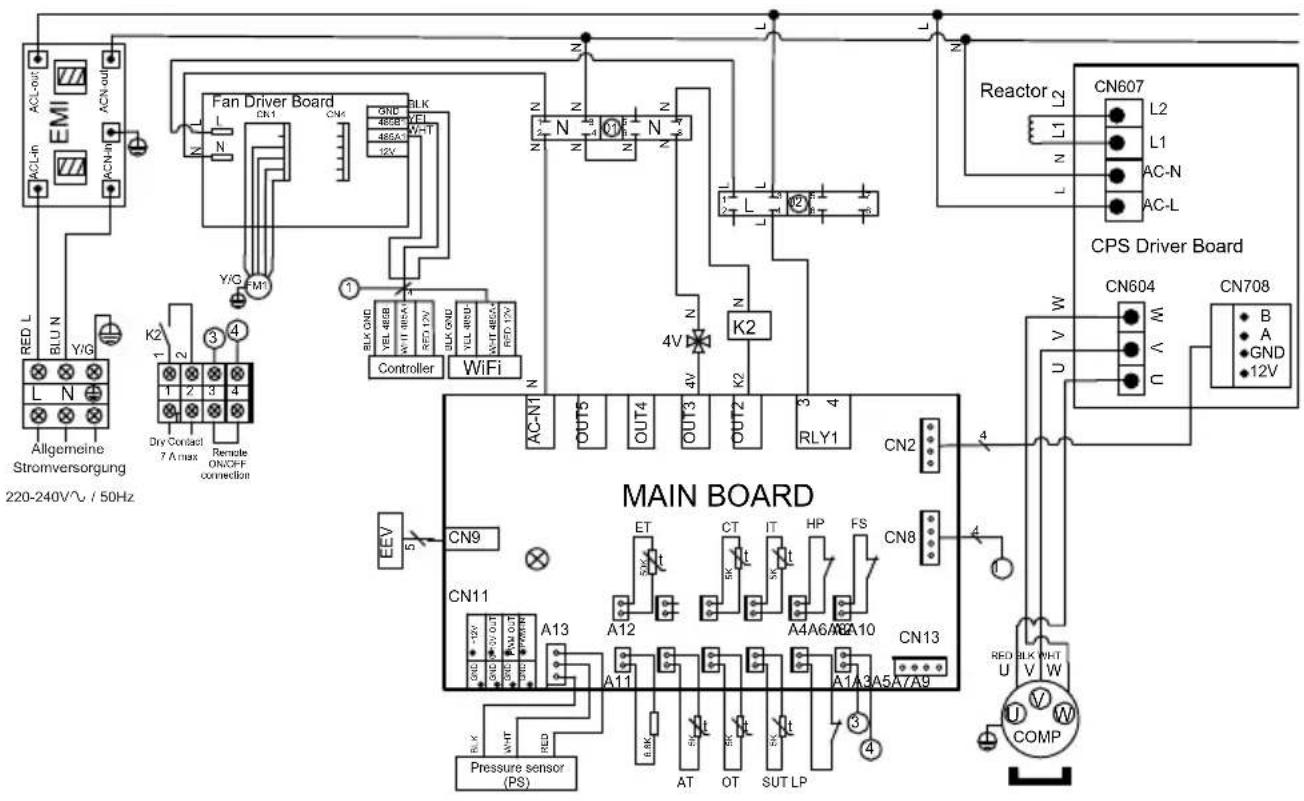

6.1 Stromtafel 26

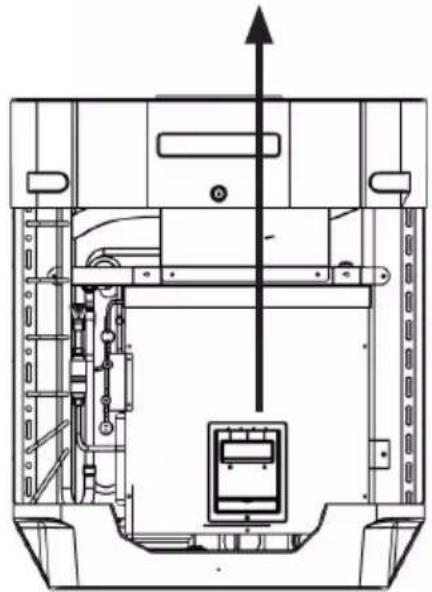

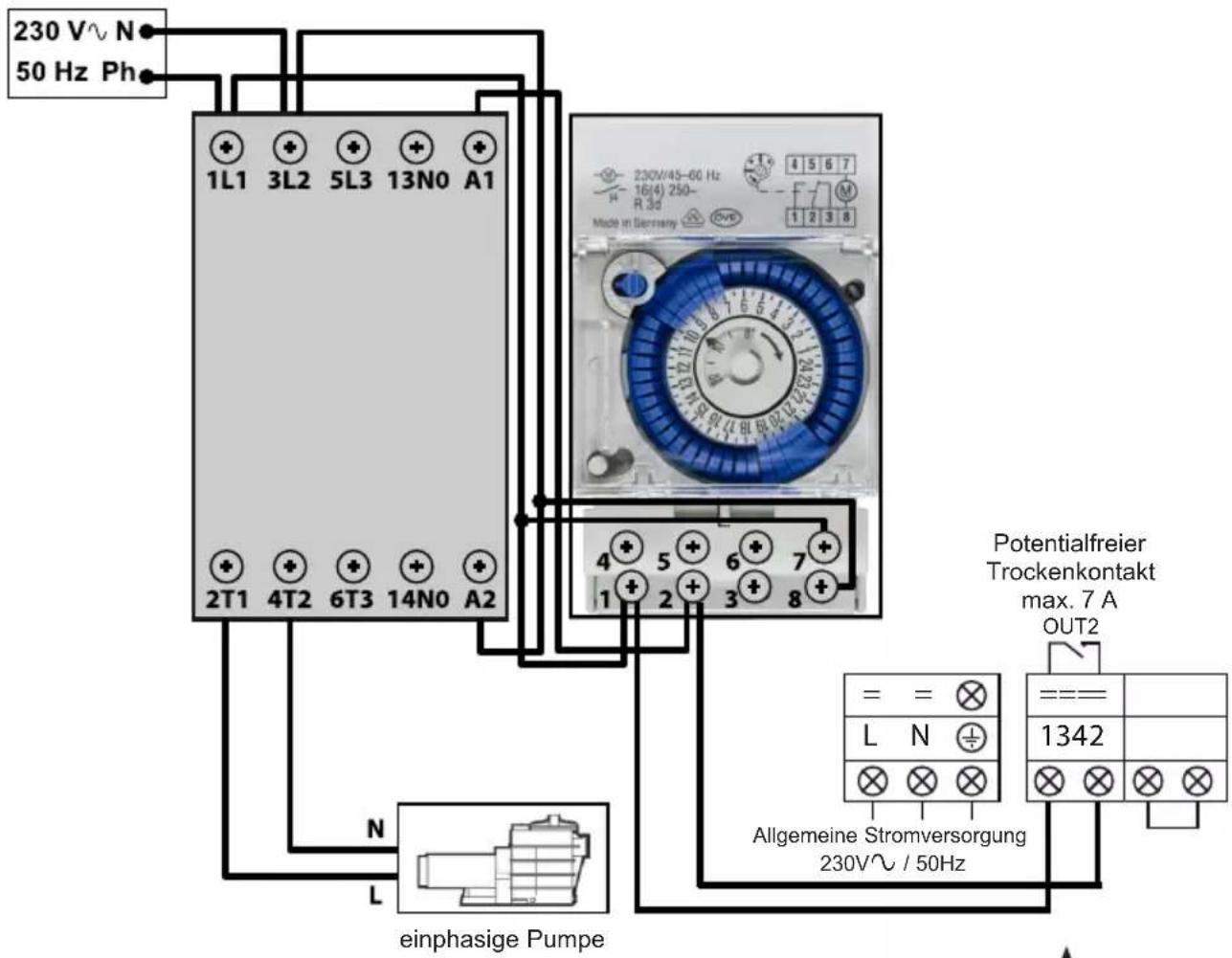

6.2 Vorrangige Heizanschlüsse einphasige Pumpe 32
6.3 Vorrangige Heizanschlüsse dreiphasige Pumpe 33

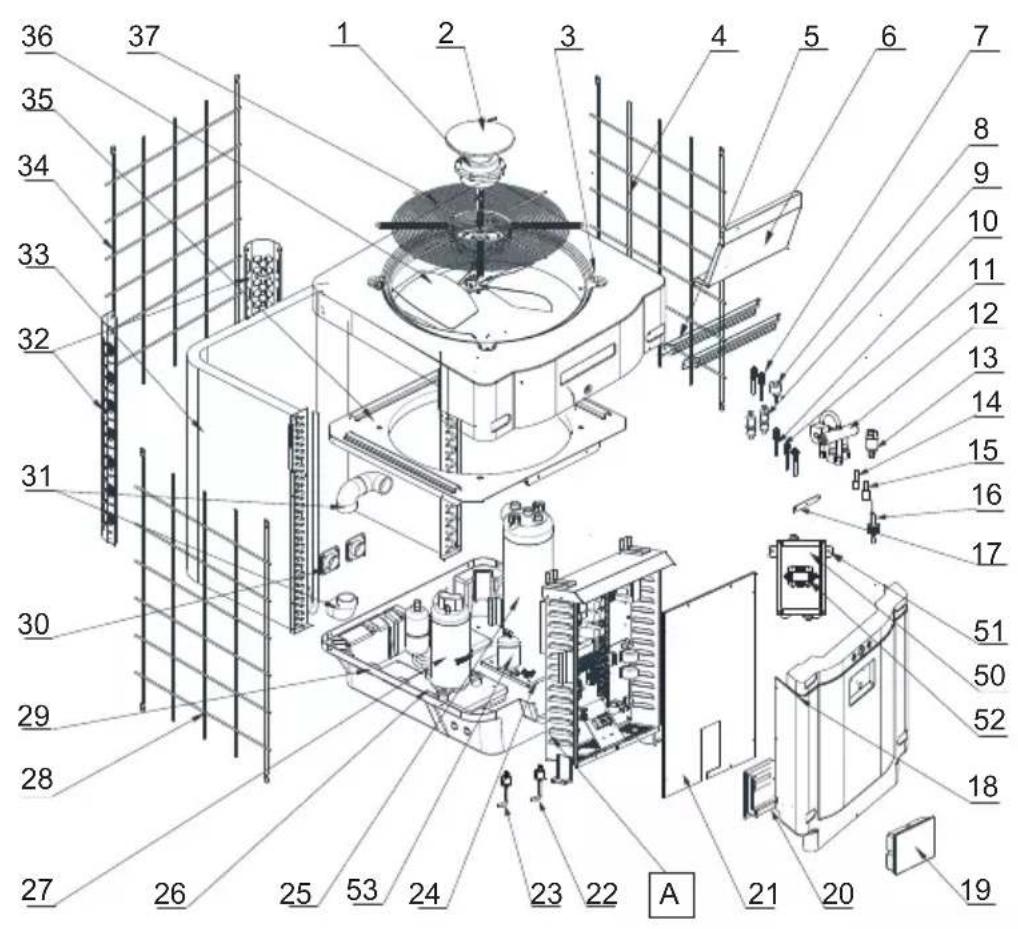

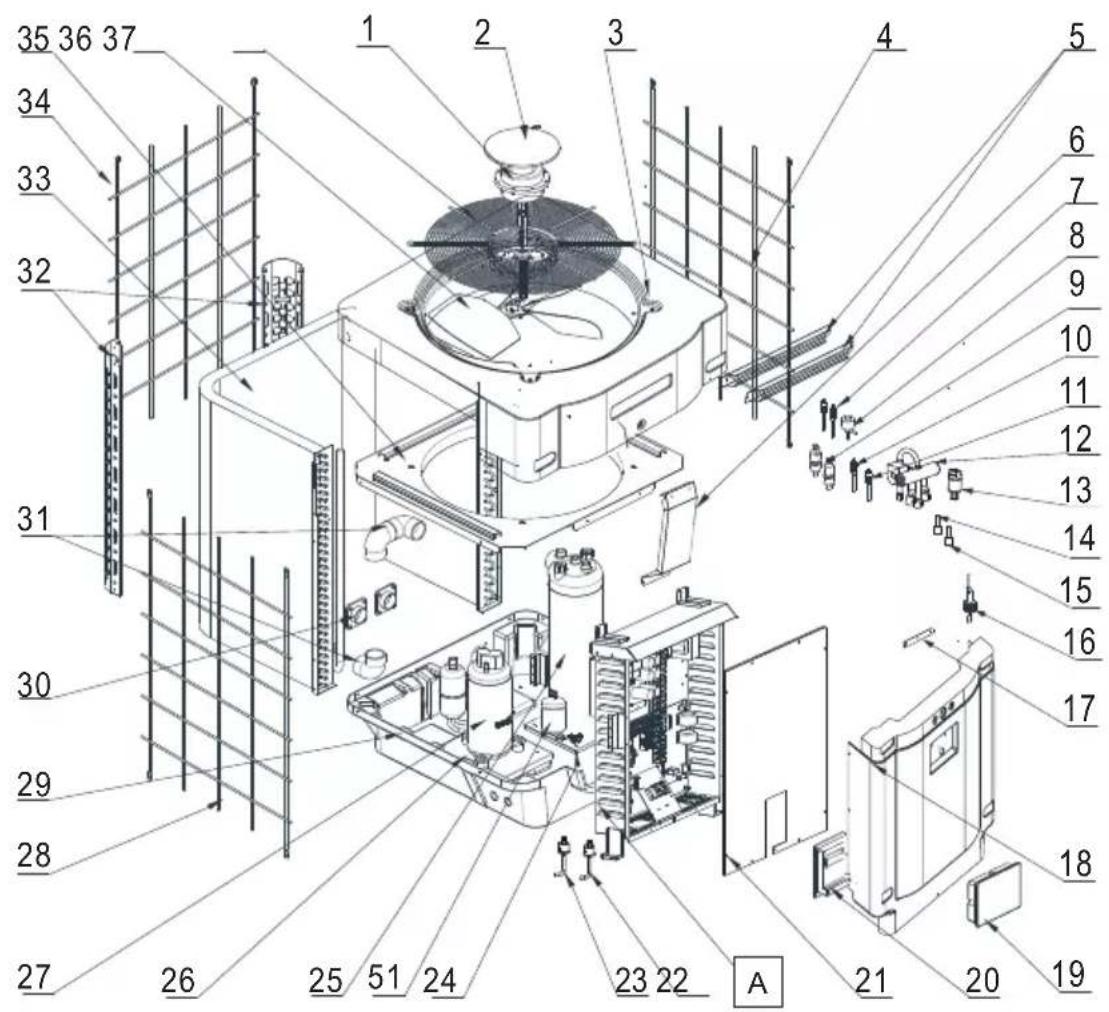

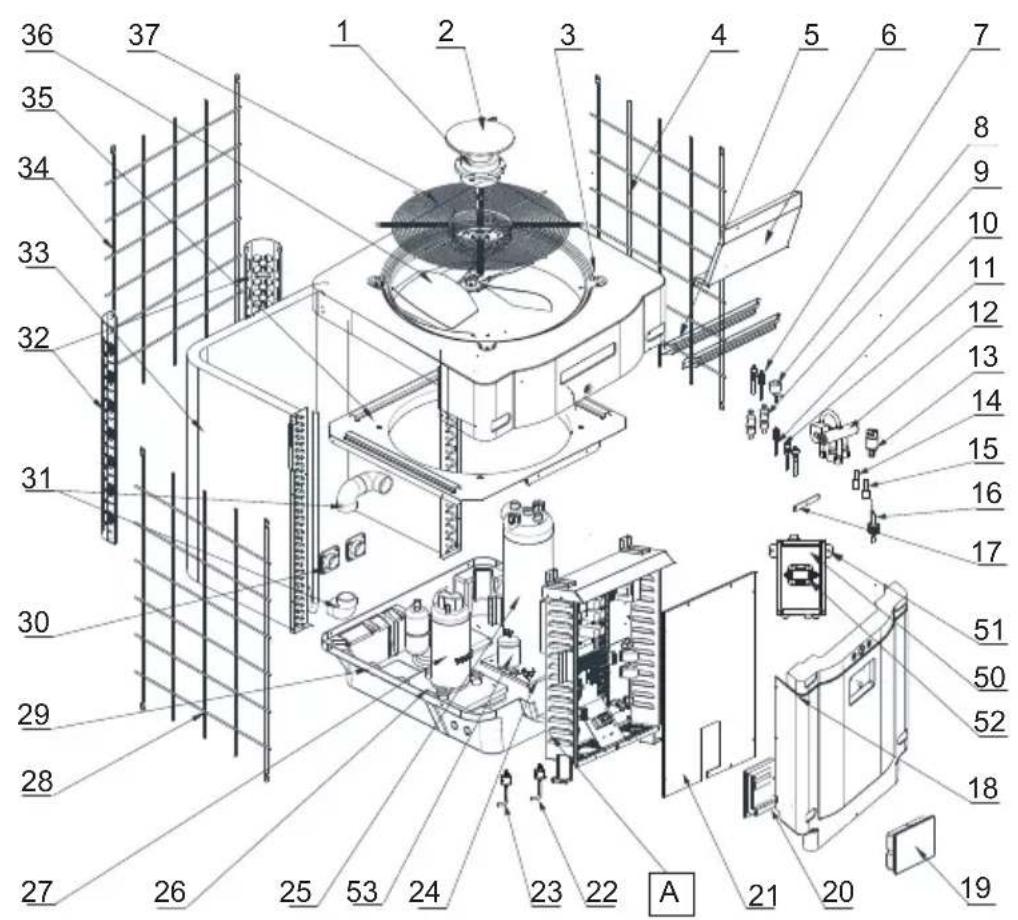

6.4 Explosionszeichnungen und Einzelteile 34

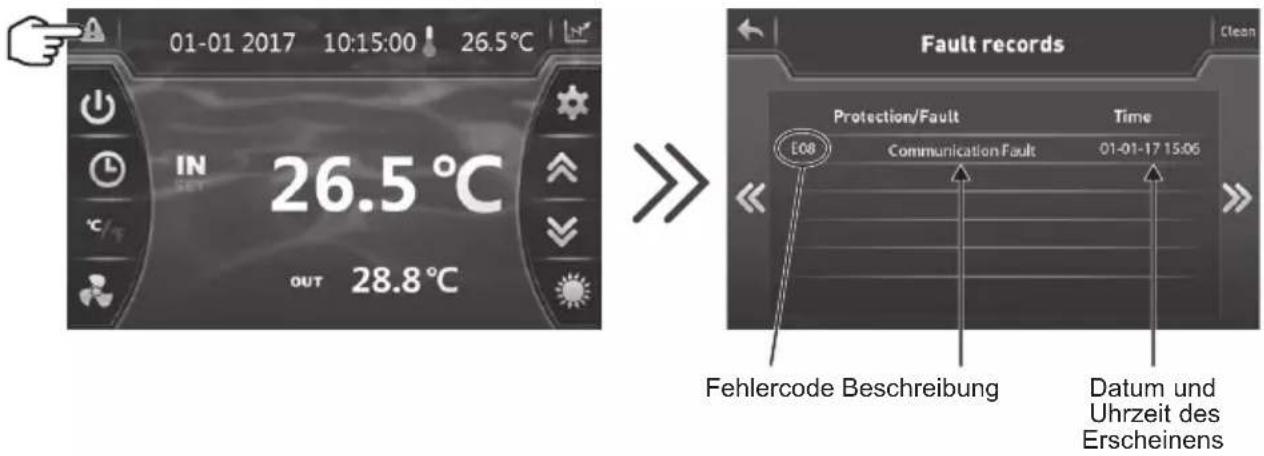

6.5 Anleitung zur Fehlerbehebung 42
6.6 Grundlage für die Erfassung 45
6.7 Garantie 46
6.8 Entsorgung des ausgedienten Geräts 46

1. ALLGEMEINE ANWEISUNGEN - SICHERHEIT

Für den Erwerb dieser Hayward Schwimmbadwärmepumpe danken wir Ihnen. Die Hayward Wärmepumpe SUMHEAT FULL INVERTER wurde gemäß strengen Fertigungsnormen konzipiert, um den geforderten Höchstqualitätsniveaus zu genügen.

Durch die Steuerlogik FULL INVERTER erreichte Anpassung von Leistung, Stromverbrauch und Geräuschpegel an den Heizbedarf Ihres Schwimmbades werden Ihnen die Hayward Wärmepumpen außergewöhnliche Leistungen während Ihrer gesamten Badesaison bieten.

Vor Benutzung des Geräts lesen Sie dieses Handbuch aufmerksam durch.

Dieses Handbuch enthält alle benötigten Informationen hinsichtlich Installation, Behebung von Funktionsstörungen und Wartung.

Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät öffnen oder Wartungsarbeiten am Gerät durchführen. Der Produkthersteller haftet in keinem Fall für die Verletzung eines Benutzers oder die Beschädigung des Geräts, die aus Fehlern bei der Installation, der Pannenbehebung bzw. aus einer nicht erforderlichen Wartung ergeben. Die in diesem Handbuch enthaltenen Anweisungen müssen jederzeit unbedingt beachtet werden.

Nachdem Sie dieses Handbuch gelesen haben, halten Sie es stets zum Nachschlagen bereit.

Zugelassenes Personal

- Installation, Elektroanschlüsse, Wartung und Reparaturen des Geräts müssen von einer technischen Fachkraft durchgeführt werden, die nach den im Land, in dem das Gerät installiert ist, geltenden Bestimmungen zugelassen ist (s. § 3.4). Fachkräfte, die irgendwelche Arbeiten am Kältekreislauf durchführen, müssen ihre Befähigung zum Umgang mit Kältemitteln nachweisen können. Für Frankreich:

• Elektrische Niederspannungsanlagen gemäß der Norm NF-C 15-100.
• Gesetzgebung für den Umgang mit Kältemitteln: Dekret 2007/737 und Verfügungen zu dessen Anwendung.

Dieses Gerät enthält das Kältegas R32

Dieses Gerät enthält R32.

Verwenden Sie niemals ein anderes Kältemittel als R32. Jeder andere gasförmiger Körper, der mit dem R32 gemischt wird, kann unnormal hohe Druckwerte verursachen, die eine Panne oder einen Rohrbruch und Personenverletzungen verursachen können.

Bei Reparaturen oder Wartungsmaßnahmen müssen Kupferrohre verwendet werden, die der Norm NF EN 12375-1 und der europäischen Druckgeräterichtlinie 97/23/EG entsprechen.

Da die Wärmepumpe unter Druck steht, bohren Sie niemals die Rohrleitungen und versuchen Sie auch nicht diese zu löten. Es besteht Explosionsgefahr.

Setzen Sie niemals das Gerät Flammen, Funken oder anderen Entzündungsquellen aus. Das Gerät könnte explodieren und schwere oder sogar tödliche Verletzungen verursachen.

Verwenden Sie zur Kältemittel-Lecksuche keine Halogenlampe oder andere, eine nackte Flamme verwendende Vorrichtungen. Auf keinen Fall dürfen Vorrichtungen, die potentielle Zündquellen enthalten, verwendet werden.

Dieses Produkt enthält gemäß dem Kyoto-Protokoll Gase mit Treibhauseffekt.

Setzen Sie diese Gase nicht in die Atmosphäre frei.

Sicherheitsgruppe: A2L.

Höhe des Valeur GWP ^(1) : 675 Wert basierend auf 4. GIEC-Bericht.

Die auf Grundlage der Vorschrift F Gas 517/2014 bestimmte Kältemittelmenge ist auf dem Typenschild des Geräts angegeben.

Jegliche Arbeiten am Kältekreislauf müssen, wie bereits oben gesagt, von einer zugelassenen Fachkraft ausgeführt werden.

Regelmäßige Inspektionen des Austritts von Kühlmittel können gemäß der europäischen Gesetzgebung oder der des jeweiligen Landes verlangt werden.

Für weitere Informationen kontaktieren Sie bitte Ihren Händler vor Ort.

- Achtung, Kältemittel können geruchlos sein.

- Die Rohrleitung nicht durchbohren oder erhitzen. Dies kann zu Explosionen oder schweren Verbrennungen führen.

- Verwenden Sie zur Beschleunigung des Abtauens oder zur Reinigung ausschließlich die vom Hersteller empfohlenen Mittel.

- Ein Raum, in dem das Gerät aufbewahrt wird, darf keine permanent vorhandenen Zündquellen enthalten (zum Beispiel nackte Flammen, betriebene Gasgeräte oder Elektroheizungen).

(1) Globaler Erwärmungsfaktor

1. ALLGEMEINE ANWEISUNGEN (Fortsetzung)

Bedingungen für die Installation

• Diese Heizpumpe ist ausschließlich zum Heizen des Wassers eines Schwimmbeckens bestimmt und darf nicht zu anderen Zwecken verwendet werden.
• Versuchen Sie nicht, dieses Gerät selbst zu installieren.
• Falls Sie irgendwelchen Fehler bzw. unnormale Situation entdecken, installieren Sie nicht die Wärmepumpe und setzen Sie sich sofort mit Ihrem Händler in Verbindung.
• Zur Lagerung muss die Wärmepumpe in einem gut belüfteten Raum mit einer größeren Bodenfläche als durch folgender Formel errechnete Amin(m²) gelagert werden: Amin = (M/(2.5 x 0.22759 x h0))² M ist die Kältemittelfüllung im Gerät in und h0 ist die Lagerungshöhe. Bei Lagerung auf dem Boden h0 = 0,6 m.
• Dieses Gerät ist ausschließlich für den Hausgebrauch und eine Installation im Freien bestimmt. Aus dem Gerät entweichende Luft muss ungehindert ausströmen können und darf nicht zu irgendwelchen Zwecken, wie zum Heizen oder Kühlen eines Raums oder eines Gebäudes verwendet werden.
• Das Netzkabel prüfen. Ist das Netzkabel beschädigt, so muss es vom Hersteller, dessen Kundendienst oder einer hierzu befähigten und zugelassenen Person ersetzt werden.
• Das Gerät muss unbedingt durchgängig geerdet werden. Zur Vermeidung der Gefahr eines Stromschlags beim Abreißen des Kabels muss der Erdungsleiter länger sein als die anderen Leiter. Die Elektroinstallation muss unbedingt mit einem 30 mA-Fehlerstrom-Schutzschalter versehen sein (s. § 3.4).
• Prüfen Sie, dass der für das Gerät vorgesehene Träger für das Gerätgewicht korrekt dimensioniert ist.
• Jede nicht beachtetet Empfehlung führt zum Verlust der Garantie.

Anweisungen für Instandhaltung und Wartung

Maßregeln zur Wartung müssen ein Mal pro Jahr durchgeführt werden, um die Langlebigkeit und gute Funktionsweise der Heizpumpenanlage zu garantieren.

• Die Wartung und die verschiedenen Betriebsabläufe müssen gemäß den in diesem Handbuch beschriebenen Zeiträumen und Häufigkeiten durchgeführt werden.
• Benutzen Sie ausschließlich Originalersatzteile.
• Das Netzkabel prüfen. Ist das Netzkabel beschädigt, so muss es vom Hersteller, dessen Kundendienst oder einer hierzu befähigten und zugelassenen Person ersetzt werden.
• Den Erdungsanschluss des Geräts und die Durchgängigkeit des Erdungsleiters prüfen.

1. ALLGEMEINE ANWEISUNGEN (Fortsetzung)

• Reinigen Sie den Evaporator mit Hilfe einer flexiblen Bürste, einem Luft- oder einem Wasserstrahl. Achtung: Verwenden Sie niemals einen Hochdruckreiniger.
• Kontrollieren Sie den korrekten Abfluss des Kondensats.
• Kontrollieren Sie die hydraulischen und elektrischen Anschlüsse.
• Kontrollieren Sie die hydraulische Dichtigkeit des Kondensor.
  • Die Dichtheit des Kältekreislaufs mithilfe eines Leckdetektors durch eine autorisierte Fachkraft prüfen lassen.

Vor allen Wartungsmaßnahmen muss die Heizpumpenanlage von jeglicher Stromversorgung getrennt werden. Die Wartungsmaßnahmen müssen von einem qualifizierten Fachmann durchgeführt werden, dem der Umgang mit Kühflüssigkeiten vertraut ist.

Anleitung zum Überwintern

• Stellen Sie die Heizpumpenanlage auf den Modus "OFF".
  • Trennen Sie die Heizpumpenanlage von der Stromversorgung.
• Leeren Sie den Kondensor mit Hilfe des Wasserablassers, um jegliche Schadensgefahr zu vermeiden. (großes Frostrisiko).
• Schließen Sie den By-pass-Schieber und lösen Sie die Eingangs- und Ausgangsverbindungsstücke.
• Entfernen Sie so gut es geht das Altwasser im Kondensator mit Hilfe einer Druckluftpistole.
• Verschließen Sie den Wasserein- und -ausgang an der Heizpumpenanlage, um das Eindringen von Fremdkörpern zu verhindern.
• Decken Sie die Heizpumpenanlage mit der für diesen Zweck vorgesehenen Winterschutzhülle ab.

Jeglicher Schaden, der durch eine schlechte Winterlagerung entsteht, hebt alle Garantieansprüche auf.

Benutzungsbedingungen

Mindestens 8 Jahre alte Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelnder Erfahrung und mangelnden Kenntnissen können dieses Gerät verwenden, soweit sie hierbei hinreichend überwacht werden, oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und damit verbundene Risiken berücksichtigt wurden. Kinder dürfen nicht mit dem Gerät spielen. Vom Benutzer durchführbare Reinigungs- und Wartungsmaßnahmen dürfen nicht ohne Überwachung von Kindern vorgenommen werden.

2.1 Technische Angaben zur Heizpumpenanlage

Modelle	SUMHEAT Full Inverter	HP5171DT3 HP	5211DT3 HP525	1DT3 HP5301DT3
Versorgungsspannung	V / Ph / Hz	220 V - 240 V~ / 1 h / 50 Hz
Kältemittel Type HFC - R32 - (CH2F2)
Sicherheitsgruppe Type A2L
Ladung kg 0,8 1,35 1,65 1,8
Gewicht in t CO2-Äquivalent teqCO	2	0,54 0,91 1,	11 1,22
Lecktest-Häufigkeit / Nicht vorgeschrieben aber jährlich empfohlen
Wärmeleistung Min--Max (a)	kW	3,65 -- 17,05	6,35 -- 21,47	5,10 -- 24,30	7,74 -- 30,30
Elektrische Leistungsaufnahme Min--Max (a)	kW	0,24 -- 2,47	0,46 -- 2,80	0,37 -- 3,79	0,59 -- 4,98
Nennstrom im Betrieb Min--Max (a)	A	1,58 -- 10,78	2,81 -- 12,24	2,29 -- 16,57	3,48 -- 21,77
COP Max--Min (a)	/	15 -- 6,89	13,66 -- 7,65	13,52 -- 6,41	13,03 -- 6,07
Wärmeleistung Min--Max (b)	kW	2,87 -- 12,63	4,76 -- 16,49	3,90 -- 18,96	5,53 -- 22,36
Elektrische Leistungsaufnahme Min--Max (b)	kW	0,43 -- 2,41	0,64 -- 2,88	0,62 -- 3,78	0,86 -- 4,67
COP Max--Min (b)	/	6,58 -- 5,24	7,49 -- 5,72	6,33 -- 5,01	6,45 -- 4,79
Maximaler Betriebsstrom (MBS)	A	15,5	17,7	22,6	23
Sicherungswert	aM	16	20	25	25
Schutzschalter Typ D	D	16	20	25	25
Anlaufstrom	A	< CMS
Hydraulikanschluss	mm	50 mm
Nenn-Wasserdurchsatz (a)	m3/h	7,2	9,2 10,5 13,1
Max. wasserseitiger Druckverlust	kPa	8	17	15	46
Kompressor	/	Mitsubishi	Panasonic	Panasonic	Mitsubishi
Typ	/	Zweistufiger Schraubenkompressor
Anzahl	/	1
Wicklungswiderstand bei 20°C	Ohm	0,95	0,88	0,88	0,49
Gebläse /	Axial
Anzahl		1
Durchmesser	mm	522 560 560 600
Schaufelanzahl	/	3
Motor	/	DC Inverter
Anzahl	/	1
Drehzahl	Tr/min	600 -- 700	500 -- 700	600 -- 750	500 -- 700
Drehzahl im Ruhemodus	Tr/min	400
Schalldruckpegel in 1 m Abstand	dB(A)	49,3 -- 51,8	55,9 -- 58,3	54,6 -- 59,9	56,8 -- 62,5
Schalldruckpegel in 10 m Abstand	dB(A)	32,8 -- 35,1	40,3 -- 42,5	39,1 -- 44,4	41,7 -- 47,3
Nettoabmessungen des Geräts (L-B-H)	mm	780 x 730 x 868	797 x 777 x 965		846 x 920 x 1024
Gewicht	kg	75	101 101 123

(a) Trockene Luft 27°C - Relative Feuchte 78% - Wassereinlasstemperatur 26°C.

(b) Trockene Luft 15°C - Relative Feuchte 71% - Wassereinlasstemperatur 26°C

2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

Modelle	SUMHEAT Full Inverter	HP5211ET3 HP52	51ET3 HP5301ET3
Versorgungsspannung	V / Ph / Hz	380 V - 415 V~ / 3 ph / 50 Hz
Kältemittel Type HFC - R32 - (CH2F2)
Sicherheitsgruppe Type A2L
Ladung kg 1,35 1,65 1,8
Gewicht in t CO2-Äquivalent teqCO	2	0,91 1,11 1,22
Lecktest-Häufigkeit / Nicht vorgeschrieben aber jährlich empfohlen
Wärmeleistung Min--Max (a)	kW	6,24 -- 22,10	6,02 -- 24,50	8,12 -- 31,20
Elektrische Leistungsaufnahme Min--Max (a)	kW	0,46 -- 3,07	0,41 -- 3,67	0,59 -- 5,08
Nennstrom im Betrieb Min--Max (a)	A	1,00 -- 5,10	0,90 -- 5,81	1,21 -- 8,23
COP Max--Min (a)	/	13,70 -- 7,19	14,53 -- 6,68	13,72 -- 6,14
Wärmeleistung Min--Max (b)	kW	4,84 -- 16,92	4,55 -- 19,55	5,52 -- 23,05
Elektrische Leistungsaufnahme Min--Max (b)	kW	0,68 -- 3,10	0,63 -- 3,68	0,79 -- 4,94
COP Max--Min (b)	/	7,10 -- 5,46	7,18 -- 6,42	6,98 -- 4,66
Maximaler Betriebsstrom (MBS)	A	8,7	11,7	13,3
Sicherungswert	aM	10	12	16
Schutzschalter Typ D	D	10	12	16
Anlaufstrom	A	< CMS
Hydraulikanschluss	mm	50 mm
Nenn-Wasserdurchsatz (a)	m3/h	9,1 10,5 12,6
Max. wasserseitiger Druckverlust	kPa	17	15	46
Kompressor	/	Panasonic	Panasonic	Mitsubishi
Typ	/	Zweistufiger Schraubenkompressor
Anzahl	/	1
Wicklungswiderstand bei 20°C	Ohm	0,88	0,88	0,49
Gebläse /	Axial
Anzahl		1
Durchmesser	mm	560 560 600
Schaufelanzahl	/	3
Motor	/	DC Inverter
Anzahl	/	1
Drehzahl	Tr/min	500 -- 700	600 -- 750	500 -- 700
Drehzahl im Ruhemodus	Tr/min	500 400 400
Schalldruckpegel in 1 m Abstand	dB(A)	56,4 -- 61	55,2 -- 59,7	55,6 -- 59,3
Schalldruckpegel in 10 m Abstand	dB(A)	40,9 -- 45,4	40,9 -- 44,2	36,1 -- 42,2
Nettoabmessungen des Geräts (L-B-H)	mm	797 x 777 x 965		846 x 920 x 1024
Gewicht	kg	101 101 123

(a) Trockene Luft 27°C - Relative Feuchte 78% - Wassereinlasstemperatur 26°C.
(b) Trockene Luft 15°C - Relative Feuchte 71% - Wassereinlasstemperatur 26°C

2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

2.2 Betriebsbereich

Benutzen Sie die Heizpumpenanlage innerhalb der folgenden Temperatur- und Luftfeuchtigkeitsbereichen, um ein sicheres und effizientes Funktionieren zu garantieren.

	Modus Erwärmen	Modus Abkühlen
Außentemperatur -12°C – +35°C	+7°C – +43°C
Wassertemperatur +12°C – +40°C	+8°C – +40°C
relative Luftfeuchtigkeit < 80%	< 80%
Einstellbereich des Sollwerts +15°C – +32°C	+8°C – +32°C

Wenn Temperatur oder Luftfeuchtigkeit nicht diesen Bedingungen entsprechen, können Sicherheitsmaßnahmen ausgelöst werden. Dann arbeitet die Heizpumpenanlage nicht mehr.

Die Höchsttemperatur für die Beheizung beträgt 32 °C, um eine Beschädigung der Verkleidung zu vermeiden. Hayward übernimmt keinerlei Verantwortung bei einer Verwendung über +32 °C.

2. TECHNISCHE EIGENSCHAFTEN (Fortsetzung)

2.3 Maße

Modelle:

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

HP5211ET3 / HP5251ET3 / HP5301ET3

Einheit : mm

Markierung\Modell	HP5171DT3 HP	5211DT3 HP5	251DT3 HP530	1DT3 HP5211ET	3 HP5251ET3	HP5301ET3
A	867,5 965	965 1024 96	5 965 1024
B	730 777	777 920 777	777 920
C	780 797	797 846 797	797 846
∅	610 650	650 680 650	650 680
D	120 120	120 150 120	120 150
E	204 204	204 242 204	204 242
F	87 85 85	86 85 85 86

3. INSTALLATION UND ANSCHLUSS

3.1 Schematische Darstellung

Anmerkung: Die Heizpumpenanlage verfügt über keinerlei Ausstattungs- oder Filtergerät. Die auf der Darstellung gezeigten Elemente werden vom Installateur bereitgestellt.

3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung)

3.2 Heizpumpenanlage

Stellen Sie die Heizpumpenanlage im Außenraum und außerhalb vollständig geschlossener technischer Orte auf.

Platzieren Sie das Gerät möglichst an einer sonnenbeschienenen und gegen vorherrschende Winde geschützten Stelle.

Das Gerät muss für spätere Installations- und Wartungsarbeiten vollständig zugänglich bleiben.

Geschützt aufgestellt muss der vorgeschriebene Mindestabstand wie unten genannt eingehalten werden, um die Gefahr einer Luftrückführung oder einer Minderung der effektiven Betriebsleistung der Heizpumpenanlage zu vermeiden.

Installieren Sie das Wärmepumpensystem vorzugsweise auf einer ebenen, separaten Betonbodenplatte.

Maximale Entfernung zwischen Heizpumpenanlage und Schwimmbecken 15 Meter.

Gesamtlänge (hin und zurück) der hydraulischen Leitungen 30 Meter. Isolieren Sie sowohl die sichtbaren als auch die verdeckten hydraulischen Leitungen.

Die Wärmepumpe ist mit einem Mindestabstand vom Becken gemäß NF C 15-100 (d. h. für Frankreich 3,5 m entfernt von der Wasserfläche) oder gemäß den in den jeweiligen Ländern geltenden Installationsstandards zu installieren.

Die Wärmepumpe nicht in der Nähe einer Wärmequelle installieren.

Bei einer Installation in schneereichen Gebieten wird eine Abdeckung der Maschine empfohlen, um eine Schneeanhäufung auf dem Verdampfer zu verhindern.

Einheit : mm

Abluft Abluft 700 mm 700 mm 700 mm Lufteinlass Lufteinlass Lufteinlass

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

3.3 Hydraulischer Anschluss

Die Heizpumpenanlage wird mit zwei Verbindungsstücken mit einem Durchmesser von 50 mm geliefert. Verwenden Sie PVC-Rohre mit 50 mm Durchmesser für das hydraulische Leitungsnetz. Schließen sie die den Wassereinlass der Heizpumpenanlage an die Leitung der Filtergruppe an. Schließen Sie dann den Wasserausgang der Heizpumpenanlage an die Wasserleitung des Beckens an. Installieren Sie einen Schieber, den so genannten "By-pass", zwischen den Eingang und den Ausgang der Heizpumpenanlage. (s. Darstellung weiter unten).

Wasserausgang 50 mm Wassereingang 50 mm

Wird ein automatischer Verteiler oder ein Elektrolyseur verwendet, muss dieser unbedingt nach der Heizpumpenanlage eingebaut werden, um so den Titan-Kondensor gegen eine zu hohe Konzentration chemischer Produkte zu schützen.

Achten Sie darauf, den By-pass-Schieber und die Verbindungsstücke am Ein- und Auslass der Anlage einzubauen, um den problemlosen Ablass der Anlage während der Wintermonate und einen einfacheren Zugang oder einen Abbau bei Wartungsarbeiten zu erleichtern.

3. INSTALLATION UND ANSCHLÜSSE (Fortsetzung)

3.4 Elektrischer Anschluss

Die Elektroinstallation und die Verkabelung dieses Gerätes müssen den geltenden Installationsvorschriften vor Ort entsprechen.

F NF C15-100 GB BS7671:1992
D D N VDE 0100-702 EW EVHS-HD 384-7-702
A Ö VE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E U NE 20460-7-702 1993,RECBT ITC-BT-31 2002		M MSA HD 384-7-702.S2
IRL	Wiring Rules + IS HD 384-7-702	PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7	CZ	CSN 33 2000 7-702
LUX	384-7.702 S2	SK	STN 33 2000-7-702
NL	NEN 1010-7-702	SLO	SIST HD 384-7-702.S2
P	RSIUEE	TR	TS IEC 60364-7-702

Prüfen Sie, ob die verfügbare Stromversorgung und die Netzfrequenz den den erforderlichem Betriebsstrom entsprechen. Dabei müssen der jeweilige Standort des Gerätes und der erforderliche Strombedarf aller anderen, am gleichen Schaltkreis angeschlossener Geräte berücksichtigt werden.

HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3 230V~ +/- 10% 50 Hz 1 Phase HP5211ET3 HP5251ET3 HP5301ET3 400V~ +/- 10% 50 Hz 3 Phasen Überprüfen, dass das Gleichgewicht der Phasen 2 % nicht übersteigt.

Beachten Sie die schematische Darstellung der Verkabelung im Anhang § 6.1. Der Anschlusskasten befindet sich hinter der Vorderplatte.

• Drei Verbindungen, L-N-GND, dienen der Stromversorgung der einphasigen Modelle.
• Fünf Verbindungen (R-S-T-N-GND) dienen der Stromversorgung der dreiphasigen Modelle.

Die Anschlüsse (1-2) dienen der Steuerung der Filterpumpe (Relais K2). Die Anschlüsse (3-4) werden bei dem ferngesteuerten Einschalt-/Ausschalt-Befehl standardmäßig geschlossen.

= = Ⓧ L N ⊕ Allgemeine Stromversorgung 230V^ / 50Hz

K2 === 1342 Potentialfreier Trockenkontakt 7 A max. Warmwasser-Vorrangschaltung. Ferngesteuerter Einschalt-/Ausschaltkontakt A1

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

Hockenkontakt / A max. Warmwasser- Vorrangschaltung.
Ferngesteuerter Einschalt-/Ausschaltkontakt A1

Schließen Sie das Gerät auf keinen Fall an einer Netzsteckdose an. Die Stromversorgungsleitung muss mit einem allpoligen Schutzgerät vom Typ D-Kurven-Schutzschalter sowie einem 30-mA-Differentialschutz-Schutzschalter ausgestattet sein (siehe nachfolgende Tafel).

Modelle HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3
Stromversorgung V/Ph/Hz		230V~ 50Hz	230V~ 50Hz	230V~ 50Hz	230V~ 50Hz
Leistungsschalter Kurve D	A 16	20 25 25
Leitungsquerschnitt	mm2	3G2.5	3G4	3G4	3G4

Modelle		HP5211ET3	HP5251ET3	HP5301ET3
Stromversorgung V/Ph	/Hz	400V 3N~ 50Hz	400V 3N~ 50Hz	400V 3N~ 50Hz
Leistungsschalter Kurve D	A	10	12	16
Leitungsquerschnitt	mm2	5G2.5	5G2.5	5G2.5

Ein Netzkabel vom Typ RO 2V / R 2V oder vergleichbar.

Die Leitungsquerschnitte werden für maximal 25 m Länge angegeben. Sie müssen gleichwohl überprüft und auf die Installationsbedingungen angepasst werden.

Achten Sie stets darauf, dass die Hauptstromversorgung abgeschaltet ist, bevor Sie den elektrischen Steuerkasten öffnen. Nach Trennen des Geräts von der Stromversorgung ist vor dem Zugang zu aktiven Teilen in seinem Innern 10 Minuten zu warten (es kann in Kondensatoren gespeicherte Energie enthalten).

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

3.5 Erste Inbetriebnahme

Verfahren zur Inbetriebnahme - Nachdem Sie die Installation beendet haben, gehen Sie wie folgt vor:

1) Drehen Sie die Ventilatoren von Hand, um zu überprüfen, dass sie sich frei von Hand bewegen lassen und dass der Propeller korrekt auf der Antriebswelle befestigt ist.
2) Vergewissern Sie sich, dass die Einheit korrekt an die Hauptstromversorgung angeschlossen ist (siehe Schaltplan im Anhang).
3) Starten Sie die Filterpumpe.
4) Vergewissern Sie sich, dass alle Wasserein- und auslässe offen sind und dass das Wasser in die Anlage, bevor es erwärmt oder abgekühlt wird.
5) Vergewissern Sie sich, dass das Ablassrohr für das Kondensat ordnungsgemäß befestigt und frei von Blockaden ist.
6) Aktivieren Sie die Stromversorgung für die Anlage und drücken Sie dann den Start/Stopp-Knopf auf der Bedientafel.
7) Stellen Sie sicher, dass das Alarmsignal (⚠️) nicht rot leuchtet. Ggf. in Anleitung zur Problembehandlung (siehe § 6.4) nachschlagen.
8) Arretieren Sie den Wasserdurchsatz mit dem By-pass-Schieber (s. § 3.6 und 2.1), wie für das jeweilige Modell vorgeschrieben, so dass eine Temperaturdifferenz zwischen Wasserein- und -ausgang von 2°C beibehalten wird.
9) Nachdem die Anlage einige Minuten in Betrieb ist, vergewissern Sie sich, dass die Luft, die aus der Anlage ausströmt, sich abgekühlt hat (um 5 bis 10°).
10) Ist die Anlage in Betrieb, schalten Sie die Filterpumpe ab. Die Anlage sollte sich automatisch abschalten und den Fehlercode E03 anzeigen.
11) Lassen sie die Anlage und die Schwimmbadpumpe 24 Stunden am Tag laufen, bis die gewünschte Wassertemperatur im Pool erreicht ist. Sobald das Eingangswasser die gewünschte Temperatur erreicht hat, schaltet sich die Anlage ab. Sie wird sich dann wieder automatisch einschalten (sofern die Schwimmbadpumpe in Betrieb ist), wenn die Temperatur des Schwimmbadwassers um mehr als 0,5°C von der eingestellten Temperatur abweicht.

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

Wasserdurchsatzregler - Die Anlage ist mit einem Regler für den Wasserdurchsatz ausgestattet, der diese einschaltet, wenn die Pumpe des Schwimmbadfilters in Betrieb ist und der diese ausschaltet, wenn die Filterpumpe außer Betrieb ist. Fehlt Wasser, so erscheint der Alarm-Code E03 auf dem Regler (siehe § 6.4).

Zeitliche Verzögerung - Die Anlage enthält eine zeitliche Verzögerung von 3 Minuten, welche die Komponenten des Steuerschaltkreises schützt und jegliche Instabilität bezüglich eines Neustarts sowie jegliche Störung im Bereich des Kontaktgebers verhindert. Aufgrund dieser zeitlichen Verzögerung startet die Anlage ca. 3 Minuten nach jeder Unterbrechung des Steuerschaltkreises automatisch neu. Selbst eine kurze Stromunterbrechung aktiviert diese zeitliche Verzögerung.

3. INSTALLATION UND ANSCHLUSS (Fortsetzung)

3.6 Einstellung des Wasserdurchsatzes

Stellen Sie den so genannten By-pass-Schieber bei geöffneten Wassereinlass- und -auslassschiebern so ein, dass eine Unterschied von 2°C zwischen der Wassereingangs- und der Wasserausgangstemperatur erreicht wird (siehe Schematische Darstellung § 3.1). Sie können die Einstellung der Eingangs- und Ausgangstemperaturen direkt auf der Bedientafel kontrollieren.

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C

Temperatur des Wassereinlasses Temperatur des Wasserauslasses

Anmerkung: Das Öffnen des By-pass-Schiebers führt zu einem geringeren Durchsatz oder zu einer Zunahme des T . Das Schließen des By-pass-Schiebers führt zu einem höheren Durchsatz oder zu einer Verringerung des T .

4. BENUTZEROBERFLÄCHE

4.1 Allgemeine Darstellung

Die Heizpumpenanlage ist mit einem digitalen Touchscreen-Bedienfeld ausgestattet, elektronisch angeschlossen und werksseitig auf Heizmodus voreingestellt. 1345.2

igestellt. 1345 2 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Zeichenerklärung

1 AI [ZDZZ] (rot blinkend)

2 Bi hirm gesperrt

3 D;

4 U |

5 AI

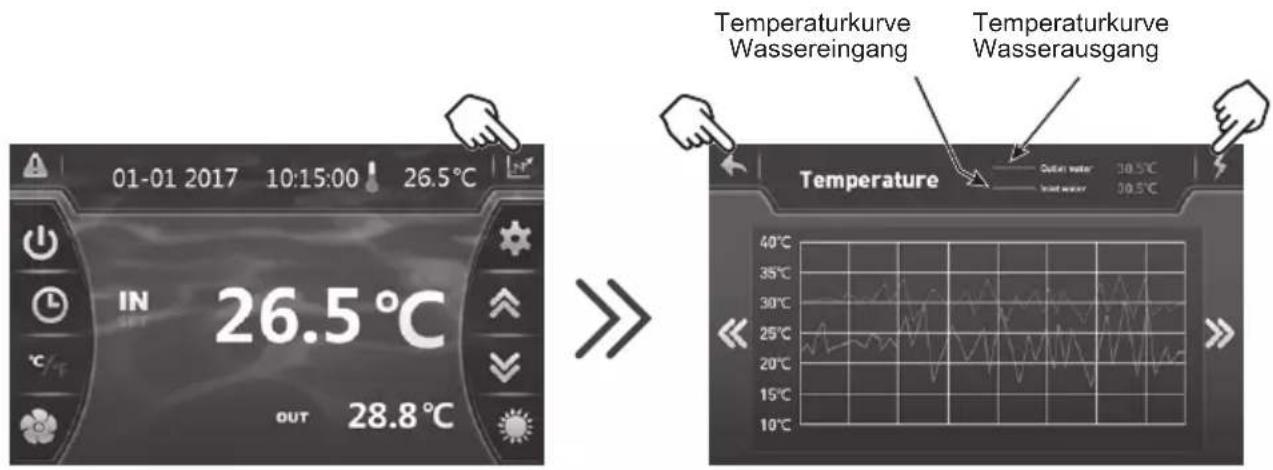

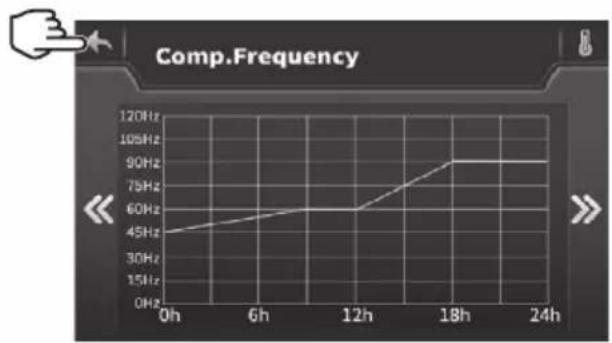

6 Grundlage für die Erfassung(Wassertemperatur und aufgenommene Leistung)

7 Lesen der Parameter und Speicherung

8 Nach oben scrollen / Erhöhen

9 Nach unten scrollen / Verringern

10 A ahl der Betriebsart

10a k modus

10b		nodus
10c		natikmodus
11 W		erauslass
12 A		ahl Ruhemodus
12a		Einstellung Timer Ruhemodus
12b		Kontrollleuchte Ruhemodus und Aktivierung
13 U		ellung °C/°F
14 T		eratur Wassereingang
15		Einstellung Datum und Uhrzeit Timer ON/OFF
16 A		enmodus
17 S		Stopp

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Modus OFF

Befindet sich die Heizpumpenanlage im Stand-by-Modus (Modus OFF), ist die Schaltfläche brau hinterlegt.

Modus ON

Befindet sich die Heizpumpenanlage in Betrieb oder in der Regulierung (Modus ON) leuchtet die Schaltfläche vorün.

4.2 Einstellung Datum und Uhrzeit

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Timer Zurück zum vorherigen Bildschirm 00-00 2017 00:00:00 WED 1 2 3 4 5 6 7 8 9 0 Schließen ohne speichern Rücktaste Bestätigen

Sämtliche Felder vor dem Bestätigen ausfüllen (Tag/Monat/Jahr, «Stunde/Minute/Sekunde), da andernfalls die Änderungen nicht gespeichert werden.

4.3 Einstellung der Timer-Funktion

Die Einstellung dieser Funktion ist notwendig, wenn Sie die Heizpumpenanlage über einen kürzeren als den von der Filteruhr vorgegebenen Zeitraum betreiben möchten. Damit können Sie einen zeitlich versetzten Beginn oder ein vorzeitiges Ende programmieren bzw. einen Teilbereich des Betriebszeitplans unterbinden (zum Beispiel nachts). Sie können 1 Start-Timer und 1 Stopp-Timer programmieren.

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Blaue Hinterlegung = Aktiviert Graue Hinterlegung = Deaktiviert

Die Einstellung erfolgt in Schritten von jeweils einer Stunde.

• Sobald die Startzeit eingestellt ist, auf drücken (Schritt 6), um den Timer zu aktivieren. Das Symbol und die Uhrzeit werden blau hinterlegt.
  • Die Schritte 3 bis 6 wiederholen, um die Ausschaltzeit einzustellen und zu aktivieren. ().
• Sobald die Einstellungen erfolgt sind, erscheint der Betriebsbereich der Wärmepumpe grün hinterlegt und der Ausschaltbereich gelb hinterlegt.
• Zweimal auf drücken, um zum Hauptbildschirm zurückzukehren.

4. BENUTZEROBERFLÄCHE (Fortsetzung)

4.4 Einstellung und Anzeige des Sollwerts

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

Im Modus "OFF" und im Modus "ON"

Drücken Sie die Knöpfe, damit der Sollwert angezeigt wird, und drücken Sie dann auf oder um den gewünschten Sollwert festzulegen.

Durch drücken auf bestätigen, die Rückkehr zum Hauptbildschirm erfolgt automatisch,

Die Einstellung erfolgt mit einer Präzision von 0,5 °C.

Es wird empfohlen, niemals eine Temperatur von 32°C zu überschreiten, um Veränderungen der Auskleidungen zu vermeiden

4. BENUTZEROBERFLÄCHE (Fortsetzung)

4.5 Sperren und Entsperren des Touchscreen.

Der Kontrollbildschirm wird automatisch nach einer Minute gesperrt (Werkseinstellung).

Die Zeit, bevor der Bildschirm automatisch gesperrt wird, kann angepasst (1 bis 10 Minuten) werden. Die Funktion lässt sich aber auch komplett aufheben.

3) Zeit zwischen 1 und 10 Minuten anpassen. Die Speicherung erfolgt automatisch,
4) Zweimal auf drücken, um zum Hauptbildschirm zurückzukehren
5) Um die automatische Sperre zu deaktivieren, auf .drücken

Um den Bildschirm zu entsperren, 2 s lang auf eine beliebige Stelle am Bildschirm drücken.

Den Code "22" eingeben und bestätigen durch Drücken der Schaltfläche

EN

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C >>

4. BENUTZEROBERFLÄCHE (Fortsetzung)

4.6 Aktivierung und Einstellung des SILENCE-Modus

Der Ruhemodus ermöglicht eine äußerst leise Nutzung der Wärmepumpe Energiesparmodus, da der Heizbedarf gering ist (Aufrechterhaltung der Beckentemperatur oder falls extrem leiser Betrieb erforderlich).

Diese Funktion kann entweder manuell oder über eine Zeitschaltung Aktiviert/Deaktiviert werden.

Manuelle Aktivierung

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Manuelle Deaktivierung

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C

Einstellung des Timer

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

01-01 2017 10:15:00 26.5°C IN OUT 26.5 °C OUT 28.8 °C

4. BENUTZEROBERFLÄCHE (Fortsetzung)

Einstellung des Timer (Fortsetzung)

Mute Timer ON OFF 1 00:00 2 00:00 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 || 08:00 Bestätigen

1) Startzeit, Eingabe und Bestätigung.
2) Endzeit, Eingabe und Bestätigung.
3) Bestätigen.

Mute Timer 6 10 12 14 8 16 6 18 4 20 2 22 0 24 ON ON 20:00 08:00

4) Aktivierung.
5) Deaktivierung.
6) Zurück zum Hauptbildschirm.

Die Einstellung erfolgt in Schritten von jeweils einer Stunde. Sobald der Timer aktiviert ist, ist er 7 Tage in der Woche aktiv.

5.1 Wartung

Diese Maßregeln zur Wartung müssen ein Mal pro Jahr durchgeführt werden, um die Langlebigkeit und gute Funktionsweise der Heizpumpenanlage zu garantieren.

• Wartung und Reparaturen des Geräts müssen von einer technischen Fachkraft durchgeführt werden, die nach den im Land, in dem das Gerät installiert ist, geltenden Bestimmungen zugelassen ist (s. § 3.4). Fachkräfte, die irgendwelche Arbeiten am Kältekreislauf durchführen, müssen ihre Befähigung zum Umgang mit Kältemitteln nachweisen können.
• Das Netzkabel prüfen. Ist das Netzkabel beschädigt, so muss es vom Hersteller, dessen Kundendienst oder einer hierzu befähigten und zugelassenen Person ersetzt werden.
• Den Erdungsanschluss des Geräts und die Durchgängigkeit des Erdungsleiters prüfen.
• Reinigen Sie den Evaporator mit Hilfe einer flexiblen Bürste, einem Luft- oder einem Wasserstrahl. Achtung: Verwenden Sie niemals einen Hochdruckreiniger.
• Kontrollieren Sie den korrekten Abfluss des Kondensats.
• Kontrollieren Sie die hydraulischen und elektrischen Anschlüsse.
• Kontrollieren Sie die hydraulische Dichtigkeit des Kondensor.
  • Die Dichtheit des Kältekreislaufs mithilfe eines Leckdetektors durch eine autorisierte Fachkraft prüfen lassen.

Vor allen Wartungsmaßnahmen muss die Heizpumpenanlage von jeglicher Stromversorgung getrennt werden. Die Wartungsmaßnahmen müssen von einem qualifizierten Fachmann durchgeführt werden, dem der Umgang mit Kühflüssigkeiten vertraut ist.

5.2 Winterzeit

• Stellen Sie die Heizpumpenanlage auf den Modus "OFF".
• Trennen Sie die Heizpumpenanlage von der Stromversorgung.
• Leeren Sie den Kondensor mit Hilfe des Wasserablassers, um jegliche Schadensgefahr zu vermeiden. (großes Frostrisiko).
• Schließen Sie den By-pass-Schieber und lösen Sie die Eingangs- und Ausgangsverbindungsstücke.
• Entfernen Sie so gut es geht das Altwasser im Kondensator mit Hilfe einer Druckluftpistole.
• Verschließen Sie den Wasserein- und -ausgang an der Heizpumpenanlage, um das Eindringen von Fremdkörpern zu verhindern.
• Decken Sie die Heizpumpenanlage mit der für diesen Zweck vorgesehenen Winterschutzhülle ab.

Jeglicher Schaden, der durch eine schlechte Winterlagerung entsteht, hebt alle Garantieansprüche auf.

6. ANHANG

6.1 Stromtafel

HP5171DT3

ACL-in ACN-out ACN-in ALLgemeine Stromversorgung 220-240V/50Hz Y/G K2 1 2 3 4 Dry Contact 7 A max Remote ON/OFF connection FAN Driver Board CN1 CN+ BLK GND 46GB 48GBA 12V Y/G LM1 Controller WiFi AC-N1 OUT5 OUT4 OUT3 OUT2 RLY1 CN2 MAIN BOARD EEV 5 CN9 CN11 A13 A12 CT IT HP FS CN8 A4A6/A8A10 CN13 A1A3A5A7A9 Pressure sensor (PS) RL/K RHD AT OT SUT LP RED BLK MHT U V W COMP RN-K B L2 L1 AC-N AC-L N L2 N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V N 4V Reactor L2 CN607 L2 L1 AC-N AC-L CN604 CN708 B A GND 12V U V W COMP

LEGENDE

PS : DRUCKSENSOR

AT : AUSSENTEMPERATURSENSOR

OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

SUT : SENSOR DER SAUGTEMPERATUR

LP : NIEDRIGDRUCKREGLER

FS : SENSOR DES WASSERSTANDES

HP : HOCHDRUCKREGLER

IT : SENSOR DER TEMPERATUR DES WASSEREINLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS

ET : DRUCKTEMPERATURSONDE

EEV : ELEKTRONISCHER SENSOR

FM1 : MOTOR VENTILATOR DC

4V : 4-WEGE-VENTIL

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 7 A

COMP : KOMPRESSOR

6. ANHANG (Fortsetzung)

HP5211DT3 / HP5251DT3

ACL-out EMI ACN-out YCL-in BLU-N RED-L Y/G K2 1 2 3 4 5 6 7 8 HD HP OHP PWM STROMVERSORGUNG 220-240V^V / 50Hz Fan Driver Board CN1 CN4 CN9 485R1 185X1 13V Y/G TM1 BLK OND YWIT 485A4 RED -2V BLK SND YWIT 485A4 RED -2V Controller WiFi N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N 4V K2 4V AC-N1 OUT5 OUT4 OUT3 OUT2 RLY1 CN2 4V Main Board CN614 CN615 CN617 CN604 CN608 CN667 KM1 electric reactor L4 L3 L2 PTC KM1 PTC COMP EEV CN9 CN11 A13 A12 A11 A4A6A8A10 A1A3A5A8A9 ET CT IT FS CN8 4 RED BLK WHT U V W V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V

LEGENDE

PS : DRUCKSENSOR EEV : ELEKTRONISCHER SENSOR

AT : AUSSENTEMPERATURSENSOR

OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

SUT : SENSOR DER SAUGTEMPERATUR

LP : NIEDRIGDRUCKREGLER

FS : SENSOR DES WASSERSTANDES

IT : SENSOR DER TEMPERATUR DES WASSEREINLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS

ET : DRUCKTEMPERATURSONDE

FM1 : MOTOR VENTILATOR DC

HP : HOCHDRUCKREGLER

OHP : HITZESCHUTZ

4V : 4-WEGE-VENTIL

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 7 A

PTC : KALTLEITER

KM1: KOMPRESSOR-IMPULSGEBER

COMP: KOMPRESSOR

6. ANHANG (Fortsetzung)

HP5301DT3

ACL-008 ACN-OUT EMI ACN-IN YIG RED L BLU N TOWER Stromversorgung 220-240V~ / 50Hz K2 1 2 3 4 Dry Contact / A max Remote ON/OFF correction Fan Driver Board CN1 CN4 BLK YEL 465A1 455A1 1kV BLK OND YEL 465A4 RED 12V BLK OND YEL 465A4 RED 12V Controller WiFi N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N CPS Drive Board CN814 2V CND A CN817 CN818 CN808 P1 P2 CN809 CNP67 CNP68 CNP69 CNP70 CNP71 CNP72 CNP73 CNP74 CNP75 CNP76 CNP77 CNP78 CNP79 CNP80 CNP81 CNP82 CNP83 CNP84 CNP85 CNP86 CNP87 CNP88 CNP89 CNP90 CNP91 CNP92 CNP93 CNP94 CNP95 CNP96 CNP97 CNP98 CNP99 CNP100 CNP101 CNP102 CNP103 CNP104 CNP105 CNP106 CNP107 CNP108 CNP109 CNP110 CNP111 CNP112 CNP113 CNP114 CNP115 CNP116 CNP117 CNP118 CNP119 CNP120 CNP121 CNP122 CNP123 CNP124 CNP125 CNP126 CNP127 CNP128 CNP129 CNP130 CNP131 CNP132 CNP133 CNP134 CNP135 CNP136 CNP137 CNP138 CNP139 CNP140 CNP141 CNP142 CNP143 CNP144 CNP145 CNP146 CNP147 CNP148 CNP149 CNP150 CNP151 CNP152 CNP153 CNP154 CNP155 CNP156 CNP157 CNP158 CNP159 CNP160 CNP161 CNP162 CNP163 CNP164 CNP165 CNP166 CNP167 CNP168 CNP169 CNP170 CNP171 CNP172 CNP173 CNP174 CNP175 CNP176 CNP177 CNP178 CNP179 CNP180 CNP181 CNP182 CNP183 CNP184 CNP185 CNP186 CNP187 CNP188 CNP189 CNP190 CNP191 CNP192 CNP193 CNP194 CNP195 CNP196 CNP197 CNP198 CNP199 CNP200 Main Board CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9 CN9

LEGENDE

PS : DRUCKSENSOR

AT : AUSSENTEMPERATURSENSOR

OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

SUT : SENSOR DER SAUGTEMPERATUR

LP : NIEDRIGDRUCKREGLER

FS : SENSOR DES WASSERSTANDES

HP : HOCHDRUCKREGLER

IT : SENSOR DER TEMPERATUR DES WASSEREINLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS

ET : DRUCKTEMPERATURSONDE

EEV : ELEKTRONISCHER SENSOR

FM1 : MOTOR VENTILATOR DC

4V : 4-WEGE-VENTIL

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 7 A

PTC : KALTLEITER

KM1: KOMPRESSOR-IMPULSGEBER

COMP : KOMPRESSOR

6. ANHANG (Fortsetzung)

HP5211ET3 / HP5251ET3

Tortgromotive Stromversorgung 380-415V/3N°C / 50Hz R RED S BLK T WHT N BLU YIG K2 1 2 3 4 Dry Contact Remote 7 A max. ON/OFF 5 6 7 8 HP HP ORF N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V

LEGENDE

PS : DRUCKSENSOR

AT : AUSSENTEMPERATURSENSOR

OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

SUT : SENSOR DER SAUGTEMPERATUR

LP : NIEDRIGDRUCKREGLER

FS : SENSOR DES WASSERSTANDES

IT : SENSOR DER TEMPERATUR DES WASSEREINLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS

ET : DRUCKTEMPERATURSONDE

EEV : ELEKTRONISCHER SENSOR

FM1 : MOTOR VENTILATOR DC

HP : HOCHDRUCKREGLER

OHP : HITZESCHUTZ

4V : 4-WEGE-VENTIL

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 7 A

COMP : KOMPRESSOR

6. ANHANG (Fortsetzung)

HP5301ET3

Allgemeine Stromversorgung 80-415V/3N°/ 50Hz R RED S BLK T WHIT N BLU YIG K2 T 1 2 3 4 Dry Contact Remote 7 A max. ON/OFF Fan Driver Board CN4 L 12V YIG CM1 Controller VL 209V RED 12V BLK GND AMT 450V ICD 12V WiFi Main Board CN9 CN11 A13 A12 A11 RED BLK WHT Pressure sensor (PS) DC+ DC1- DC DC1- DCF-R DCN-A CNRB2 R A CNJ D 12V DCF-OUT SP601 CN805 RED SW electric reactor RLY1 3 4 4V N14 N4 N2 N1 N OUT5 OUT4 OUT3 OUT2 OUT5 OUT4 OUT3 OUT2 RLY1 CN2 ET CT IT HP FS CN8 4 U V W COMP

LEGENDE

PS : DRUCKSENSOR

AT : AUSSENTEMPERATURSENSOR

OT : SENSOR DER TEMPERATUR DES WASSERAUSLASSES

SUT : SENSOR DER SAUGTEMPERATUR

LP : NIEDRIGDRUCKREGLER

FS : SENSOR DES WASSERSTANDES

HP : HOCHDRUCKREGLER

IT : SENSOR DER TEMPERATUR DES WASSEREINLASSES

CT : TEMPERATURSENSOR DES EVAPORATORS

ET : DRUCKTEMPERATURSONDE

EEV : ELEKTRONISCHER SENSOR

FM1: MOTOR VENTILATOR DC

4V : 4-WEGE-VENTIL

K2 : POTENTIALFREIER TROCKENKONTAKT MAX. 7 A

COMP : KOMPRESSOR

Seite bewusst leer gelassen

6. ANHANG (Fortsetzung)

6.2 Vorrangige Heizanschlüsse einphasige Pumpe

Nehmen Sie die Vorderplatte ab, um an die elektrische Klemmleiste zu gelangen.

230 V ∨ N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 2T1 4T2 6T3 14N0 A2 230V/45-60 Hz 16(4) 250- R 3d Made in Germany Potentialfreier Trockenkontakt max. 7 A OUT2 = = L N ⊕ × × × Allgemeine Stromversorgung 230V ∨ / 50Hz N einphasige Pumpe

Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V\~ / 50 Hz. Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten-Zyklus zu aktivieren, wenn die Temperatur des Beckens unter den Sollwert fällt.

Die Stromversorgung der Filtrationspumpe niemals direkt an die Anschlüsse 1 und 2 anschließen.

6. ANHANG (Fortsetzung)

6.3 Vorrangige Heizanschlüsse dreiphasige Pumpe

Nehmen Sie die Vorderplatte ab, um an die elektrische Klemmleiste zu gelangen.

400V 3N~ 50 Hz NL3L2L1 1L13L25L3A113N0 2T14T2 6T3A214N0 4567 2138 L3 L2 L1 dreiphasige Pumpe 230V/45-60 Hz 16(4) 250- R 3d Made is Germany Potentialfreier Trockenkontakt max. 7 A OUT2 R S T N Allgemeine Stromversorgung 400V 3N~ / 50 Hz

Die Anschlüsse 1 und 2 liefern einen potenzialfreien Trockenkontakt ohne Polarität 230 V\~ / 50 Hz. Verkabeln Sie die Anschlüsse 1 und 2 unter Berücksichtigung des folgenden Kabelschemas, um die Filtrationspumpe jede Stunde in einem 2-Minuten-Zyklus zu aktivieren, wenn die Temperatur des Beckens unter den Sollwert fällt.

Die Stromversorgung der Filtrationspumpe niemals kt an die Anschlüsse 1 und 2 anschließen.

6. ANHANG (Fortsetzung)

6.4 Explosionszeichnungen und Einzelteile

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

6. ANHANG (Fortsetzung)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANHANG (Fortsetzung)

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

Nr	Beschreibung Ref.		HP5171DT3	HP5211DT3	HP5251DT3	HP5301DT3
29	/ / / / /
30	Rechteckiger Steckverbinder mit Gewinde 50 mm HWX20031379		✓	✓	✓
31	Kniestück PVC ∅ 50 mm HWX20011359		✓	✓	✓
32	Vertikale Stütze rechts/links	HWX32000210086	✓	n/a	n/a
		HWX80702346 n/a		✓	✓	n/a
		HWX80702656 n/a	n/a	n/a		✓
33	Flügelevaporator	HWX32012120155	✓	n/a	n/a
		HWX80600429 n/a		✓	n/a	n/a
		HWX32003120028	n/a	n/a		✓
		HWX32004120013	n/a	n/a
34	Schutzabdeckung hinten	HWX32012210730	✓	n/a	n/a
		HWX80705115	n/a	✓	✓	n/a
		HWX80705112	n/a	n/a		✓
35	/ / / / /
36	Gebläsepropeller ∅ 522 mm	HWX20000270062	✓	n/a	n/a
	Gebläsepropeller ∅ 560 mm	HWX35072195 n/a		✓	✓	n/a
	Gebläsepropeller ∅ 600 mm	HWX20000270057	n/a	n/a	n/a	x
37	Schutzgitter des Gebläses	HWX32012210732	✓	n/a	n/a
		HWX32003210142	n/a	✓	✓	n/a
		HWX80700160 n/a	n/a	n/a		✓
38	Hauptplatine	HWX72200033171D	✓	n/a	n/a
		HWX72200033211D	n/a	✓	n/a	n/a
		HWX72200033251D	n/a	n/a		✓
		HWX72200033301D	n/a	n/a
39	Karte Inverter Ventilator	HWX82300485	✓	✓	✓
40	Klemmleiste mit 4 Anschlüssen	HWX20003909	✓	✓	✓
41	Filter-Platine	HWX3020100007	✓	✓	✓
42	Relais K2	HWX20000360297	✓	✓	✓
43	Klemmleiste L-N-GND	HWX20000390223	✓	✓	✓
44	4-polige Klemmleiste	HWX20000390046	✓	✓	✓
45	Drosselspule	HWX82500009	✓	n/a	n/a
		HWX20000370030	n/a	✓	✓	✓
46	/ / / / /
47	/ / / / /
48	Karte Inverter Kompressor	HWX82300149	✓	n/a	n/a
		HWX82300019 n/a		✓	✓	✓
49	PTC-Widerstand 100 Ω	HWX20000320113	n/a	✓	✓	✓
50	/ / / / /
51	/ / / / /
52	Leistungsschütz	HWX200003600619	n/a	✓	✓	✓
53	Flüssigkeitsbehälter	HWX20000140579	n/a	n/a		✓

6. ANHANG (Fortsetzung)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANHANG (Fortsetzung)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANHANG (Fortsetzung)

HP5211ET3 / HP5251ET3 / HP5301ET3

Nr	Beschreibung Ref. HP5211ET3 HP5251ET3 HP5301ET3
36	Gebläsepropeller ∅ 560 mm HWX35072195		√		√	n/a
	Gebläsepropeller ∅ 600 mm HWX20000270057 n/a n/a					√
37	Schutzgitter des Gebläses	HWX32003210142	√		√	n/a
		HWX80700160 n/a n/a				√
38	Hauptplatine	HWX72200033211E	√		n/a n/a
		HWX72200033251E n/a			√	n/a
		HWX72200033301E n/a	n/a			√
39	Karte Inverter Ventilator	HWX82300485	√	√	√
40	Klemmleiste mit 4 Anschlüssen	HWX20003909	√	√	√
41	Filter-Platine	HWX82300074	√	√	√
42	Relais K2	HWX20000360297	√	√	√
43	Klemmleiste R-R-T-N-GND	HWX20000390180	√	√	√
44	4-polige Klemmleiste	HWX20000390046	√	√	√
45	Drosselspule	HWX20000370030	√	√	√
46 /		/	/		/	/
47 /		/	/		/	/
48	Karte Inverter Kompressor	HWX82300112	√		√	n/a
		HWX302010000012	n/a n/a			√
49	Kondensator-Platine	HWX302010000014	√	√	√
50	L-N-GND Reaktanz-Klemmleiste	HWX20000390223	√	√	√
51	Flüssigkeitsbehälter	HWX20000140579 n/a			√	√

6. ANHANG (Fortsetzung)

6.5 Anleitung zur Fehlerbehebung

Manche Maßnahmen müssen von einem mit der Anlage vertrauten Techniker durchgeführt werden.

Tritt an der Wärmepumpe ein Fehler auf, erscheint das Symbol 🔍rot blinkend in der linken Ecke des Bildschirms.

Auf das Symbol 📁drücken, um zur Fehlerliste zu gelangen.

Im Falle einer Störung erscheinen die folgenden Anzeigen auf dem Bildschirm:

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C Fault records Protection/Fault Time E08 Communication Fault 01-01-17 15:06 Fehlercode Beschreibung Datum und Uhrzeit des Erscheinens

Nach Lösung des Problems wird der Fehler automatisch quittiert, das Dreieck wird wieder dauerhaft grau.

Um die Fehlerliste zu löschen, auf drücken, und durch Betätigung von auf den vorherigen Bildschirm zurückkehren.

6. ANHANG (Fortsetzung)

Störung	Fehlercode	Beschreibung Lösung
Ausfall des Sensors des Wassereinlasses	P01	Der Sensor ist offen oder kurzgeschlossen	Prüfen Sie den blauen Anschluss AlN6 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Ausfall des Sensors des Wasserauslasses	P02		Prüfen Sie den roten Anschluss AlN7 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Ausfall des Außentemperatursensors	P04		Prüfen Sie den Anschluss AlN9 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Ausfall des Magnetspulensensors P05			Prüfen Sie den gelben Anschluss AlN8 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Fehler an der Saugsonde des Kompressors	P07		Prüfen Sie den grünen Anschluss AlN5 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Fehler Widerstand 6.8 kΩ P09			Prüfen Sie den Anschluss AlN11 auf der Platine und messen Sie den Widerstand. Falls R < als 6.8 kΩ, tauschen Sie ihn au
Fehler Fördermengenfühler des Kompressors	P081		Prüfen Sie den schwarzen Anschluss AlN12 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
Druckgastemperatur zu hoch P082 Druckgastemperatur > 120°C			Messen Sie die Druckgastemperatur am Kompressorausgang. Falls die gemessene Temperatur T < 120°C ist, tauschen Sie die Sonde aus. Einen Test der nicht kondensierbaren Gase durchführen
Hochdruckregler E01		Der Sensor ist offen oder kurzgeschlossen	Prüfen Sie die Verbindung CN30/HP an der Karte prüfen oder Sensor ersetzen.
			Wasserdurchfluss prüfen
			Wasserdurchflussmesser prüfen
			Öffnung der Ventile prüfen
			Druckausgleicher prüfen
			Verschmutzung des Verdampfers prüfen
			Wassertemperatur zu warm
			Problem von nicht kondensierbarem Material nach einer Wartung, Kältekreislaufs leeren und evakuieren.
			Zu hohe Kältemittelfüllung, Flüssigkeit in eine Flasche ableiten.
Niedrigdruckregler E02		Der Sensor ist offen oder kurzgeschlossen	Den Anschluss Al/DI03 an der Karte prüfen oder Sensor ersetzen.
			Großes Kältemittelleck, Leck mit Detektor suchen
			Zu geringer Luftstrom, Drehzahl des Ventilators prüfen
			Verschmutzung des Verdampfers prüfen, dessen Oberfläche reinigen

1. ANHANG (Fortsetzung)

Störung	Fehlercode	Beschreibung Lösung
Ausfall des Durchsatz sensors E03		Der Sensor ist offen oder kurzgeschlossen	Den Anschluss Al/DI02 an der Karte prüfen oder Sensor ersetzen.
			Fehlendes Wasser, Funktion der Filterpumpe prüfen
			Öffnung der Absperrventile prüfen
			Einstellung des Druckausgleichers prüfen
Fehler Temperatur Wasserauslass E05		Nur im Kalt-Modus anwendbar, Temperatur des Wasserauslasses < 4°C	Schalten Sie die Wärmepumpe aus, ihre Grenze der Gebrauchstauglichkeit ist erreicht
Differenz Temperatur Eingang/Ausgang > 13 °C	E06 Nur	im Modus Kalt anwendbar	Fehlendes Wasser, Funktion der Filterpumpe prüfen
			Öffnung der Absperrventile prüfen
			Einstellung des Druckausgleichers prüfen
Frostschutz Frostmodus E07 Temperatur Wasserausgang < 4 °C			Prüfen Sie den roten Anschluss AIN7 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
			Schalten Sie die Wärmepumpe aus und entleeren Sie den Kondensator: erhöhte Frostgefahr.
Kommunikationsproblem E08		Keine Kommunikation zwischen der elektronischen Karte und der Benutzeroberfläche	Prüfen Sie die Anschlüsse und die Verbindung – siehe Schaltschema
Frostschutz der Stufe 1 E19		2°< Wassertemperatur < 4° und Lufttemperatur < 0°	Den Betrieb der Wärmepumpe anhalten, den Kondensator leeren, um Frostbildung zu verhindern; standardmäßig startet die Wärmepumpe die Filterpumpe, um Frostbildung zu verhindern
Frostschutz der Stufe 2 E29		Wassertemperatur < 2° und Lufttemperatur <0°	Den Betrieb der Wärmepumpe anhalten, den Kondensator leeren, um Frostbildung zu verhindern; standardmäßig startet die Wärmepumpe die Filterpumpe, um Frostbildung zu verhindern
Fehler des Gebläsemotors F031 Blockierter Motor oder Anschlussfehler			Prüfen Sie die freie Drehung; prüfen Sie die Verbindung CN97/DCFan; tauschen Sie den Motor aus
Die Wärmepumpe startet nicht F08 Phasenumkehr oder -ausfall möglich			Zwei Phasen auf der Klemmleiste R-S-T umkehren. Prüfen Sie, ob die Phasen korrekt angeschlossen und festgezogen sind.
Außentemperatur zu niedrig TP		Außentemperatur zu niedrig < als H34 (Fehler -15°C)	Prüfen Sie den Anschluss AIN9 auf der Platine und messen Sie den Widerstand der Sonde. Falls dieser kleiner als 100 Ω oder größer als 500 kΩ ist, tauschen Sie die Sonde aus.
			Prüfen Sie den Wert des Parameters H34
Fehler Drucksensor	PP	Der Sensor ist offen oder kurzgeschlossen	Anschluss prüfen (gemäß Schaltplan)

6. ANHANG (Fortsetzung)

6.6 Grundlage für die Erfassung

Auf dem Hauptbildschirm auf L Strücken, um zum gespeicherten Verlauf der Wassereingangs- und Wasserausgangstemperaturen zu gelangen.

Diese Daten sind 60 Tage lang verfügbar.

Aufdrücken, um zur Kompressorfrequenz zu gelangen.

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Temperaturkurve Wassereingang Temperaturkurve Wasserausgang Temperature 30.5°C 30.5°C 40°C 35°C 30°C 25°C 20°C 15°C 10°C

Auf drücken, um zum Hauptbildschirm zurückzukehren.

6.7 Garantie

GARANTIEVORAUSSETZUNGEN

Für sämtliche HAYWARD-Produkte bestehen innerhalb von zwei Jahren ab Kauf des Produkts Garantien hinsichtlich sämtlicher Fertigungsfehler oder Materialmängel. Bei jedem Antrag auf Garantie muss der Nachweis des Kaufs, einschließlich des Belegs zum Kaufdatum, erbracht werden. Wir bitten Sie also um Aufbewahrung Ihrer Rechnung.

Die HAYWARD-Garantie, die grundsätzlich ganz im Ermessen von HAYWARD liegt, beschränkt sich auf die Reparatur oder den Ersatz, hinsichtlich fehlerhafter Produkte, sofern sie sachgemäß benutzt wurden, nämlich in Übereinstimmung mit den im Benutzerleitfaden befindlichen Vorschriften; das Produkt darf keinesfalls verändert worden sein und darf ausschließlich mit den Bauteilen und Einzelteilen von HAYWARD benutzt werden. Die Garantie erstreckt sich nicht auf Beschädigungen aufgrund von Frost und Einwirkungen chemischer Substanzen.

Ausgeschlossen von der Garantie sind sämtliche sonstigen Kosten (Transport, Arbeitstätigkeit...).

HAYWARD kann nicht haftbar gemacht werden für direkte oder indirekte Schäden, die sich aufgrund falscher Montage, fehlerhaften Anschlusses oder der falschen Funktion des Produkts ergeben.

Falls Sie einen Garantieantrag stellen, eine Reparatur beantragen oder ein Produkt austauschen möchten, so wenden Sie sich bitte an Ihren Händler. Ausgeschlossen ist eine Material-Rücksendung an unser Werk ist ohne unsere vorherige schriftliche Zustimmung.

Die Verschließteile unterliegen nicht der Garantie.

6.8 Entsorgung des ausgedienten Geräts

Die Kennzeichnung von Elektro- und Elektronikgeräten durch eine durchgestrichene Mülltonne weist darauf hin, dass diese Geräte nicht in normalem Hausmüll, Sperrmüll oder auf Mülldeponien entsorgt werden dürfen.

Hat das Gerät sein Lebensende erreicht, so ist es in Hinblick auf Recycling oder Verwertung einer getrennten Abfallsammlung zuzuführen. In den Ländern der Europäischen Union und in Norwegen ist ein spezielles Abfallsammelsystem für Geräte dieser Art eingerichtet.

Zum Einsammeln, Zerlegen und Recycling dieses Geräts treten Sie bitte mit der Firma, die es installiert hat, oder der örtlichen Vertretung in Verbindung.

Die Aufbereitung des Kältemittels, des Öls und anderer Teile muss von einer hierzu nach geltenden lokalen und nationalen Vorschriften zugelassenen Fachkraft vorgenommen werden. Enthält das Gerät Batterien, die mit diesem Symbol gekennzeichnet sind, so können diese schädliche oder verschmutzende Stoffe enthalten. Die Batterien sind in diesem Fall bei einer Sammelstelle für verbrauchte Batterien abzugeben.

SUMHEAT FULL INVERTER

ZWEMBAD WARMTEPOMP

2. TECHNISCHE EIGENSCHAPPEN 5

2.1 Technische gegevens over de warmtepomp 5
2.2 Werkgebied 7
2.3 Afmetingen 8

3. INSTALLATIE EN AANSLUITING 9

2. TECHNISCHE EIGENSCHAPPEN

2.1 Technische gegevens over de warmtepomp

Modellen	SUMHEAT Full Inverter	HP5171DT3 HP5211DT3 HP525		1DT3 HP5301DT3
Voedingsspanning V / Ph / Hz		220 V - 240 V ~ / 1 h / 50 Hz
Koelmiddel Type HFC - R32 - (CH2F2)
Beveiligingsgroep Type A2L
Belasting kg 0,8 1,35 1,65 1,8
Massa in TCO2	teqCO2	0,54 0,91 1,11 1,22
Frequentie van de controle op lekkage / Geen eisen, maar jaarlijks geadviseerd
Verwarmingscapaciteit Min--Max (a)	kW	3,65 -- 17,05	6,35 -- 21,47	5,10 -- 24,30	7,74 -- 30,30
Opgenomen elektrisch vermogen Min--Max (a)	kW	0,24 -- 2,47	0,46 -- 2,80	0,37 -- 3,79	0,59 -- 4,98
Nominale bedrijfstroom Min--Max (a)	A	1,58 -- 10,78	2,81 -- 12,24	2,29 -- 16,57	3,48 -- 21,77
COP Max--Min (a)	/	15 -- 6,89	13,66 -- 7,65	13,52 -- 6,41	13,03 -- 6,07
Verwarmingscapaciteit Min--Max (b)	kW	2,87 -- 12,63	4,76 -- 16,49	3,90 -- 18,96	5,53 -- 22,36
Opgenomen elektrisch vermogen Min--Max (b)	kW	0,43 -- 2,41	0,64 -- 2,88	0,62 -- 3,78	0,86 -- 4,67
COP Max--Min (b)	/	6,58 -- 5,24	7,49 -- 5,72	6,33 -- 5,01	6,45 -- 4,79
Maximale bedrijfstroom (MBS)	A	15,5	17,7	22,6	23
Vermogen van de zekering	aM	16	20	25	25
D-curve stroomonderbreker	D	16	20	25	25
Startstroom	A	< CMS
Hydraulische aansluiting	mm	50 mm
Nominaal waterdebiet (a)	m3/h	7,2	9,2 10,5 13,1
Max. waterdrukverlies	kPa	8	17	15	46
Compressor	/	Mitsubishi	Panasonic	Panasonic	Mitsubishi
Type	/	Dubbele roterende
Hoeveelheid	/	1
Wikkelweerstand bij 20°C	Ohm	0,95	0,88	0,88	0,49
Ventilator	/	Axial
Hoeveelheid		1
Diameter	mm	522 560 560 600
Aantal bladen	/	3
Motor	/	DC Inverter
Hoeveelheid	/	1
Rotatiesnelheid	Tr/min	600 -- 700	500 -- 700	600 -- 750	500 -- 700
Snelheid Stille modus	Tr/min	400
Geluidsdrukniveau op 1m	dB(A)	49,3 -- 51,8	55,9 -- 58,3	54,6 -- 59,9	56,8 -- 62,5
Geluidsdrukniveau op 10m	dB(A)	32,8 -- 35,1	40,3 -- 42,5	39,1 -- 44,4	41,7 -- 47,3
Netto afmetingen van de eenheid (B-I-H)	mm
Gewicht	kg

2. TECHNISCHE EIGENSCHAPPEN (vervolg)

Modellen	SUMHEAT Full Inverter	HP5211ET3 HP52	51ET3 HP5301ET3
Voedingsspanning V / Ph / Hz		380 V - 415 V ~ / 3 ph / 50 Hz
Koelmiddel Type HFC - R32 - (CH2F2)
Beveiligingsgroep Type A2L
Belasting kg 1,35 1,65 1,8
Massa in TCO2	teqCO2	0,91 1,11 1,22
Frequentie van de controle op lekkage / Geen eisen, maar jaarlijks geadviseerd
Verwarmingscapaciteit Min--Max (a) kW 6,24 -- 22,10 6,02 -- 24,50 8,12 -- 31,20
Opgenomen elektrisch vermogen Min--Max (a)	kW 0,46 -- 3,07 0,41 -- 3,67 0,59 -- 5,08
Nominale bedrijfstroom Min--Max (a)	A	1,00 -- 5,10 0,90 -- 5,81 1,21 -- 8,23
COP Max--Min (a)	/ 13,70 -- 7,19 14,53 -- 6,68 13,72 -- 6,14
Verwarmingscapaciteit Min--Max (b) kW 4,84 -- 16,92 4,55 -- 19,55 5,52 -- 23,05
Opgenomen elektrisch vermogen Min--Max (b)	kW 0,68 -- 3,10 0,63 -- 3,68 0,79 -- 4,94
COP Max--Min (b)	/	7,10 -- 5,46 7,18 -- 6,42 6,98 -- 4,66
Maximale bedrijfstroom (MBS)	A	8,7	11,7	13,3
Vermogen van de zekering	aM	10	12	16
D-curve stroomonderbreker	D	10	12	16
Startstroom	A	< CMS
Hydraulische aansluiting	mm	50 mm
Nominaal waterdebiet (a)	m3/h	9,1 10,5 12,6
Max. waterdrukverlies	kPa	17	15	46
Compressor	/	Panasonic	Panasonic	Mitsubishi
Type	/	Dubbele roterende
Hoeveelheid	/	1
Wikkelweerstand bij 20°C	Ohm	0,88	0,88	0,49
Ventilator	/	Axial
Hoeveelheid		1
Diameter	mm	560 560 600
Aantal bladen	/	3
Motor	/	DC Inverter
Hoeveelheid	/	1
Rotatiesnelheid	Tr/min	500 -- 700	600 -- 750	500 -- 700
Snelheid Stille modus	Tr/min	500 400 400
Geluidsdrukniveau op 1m	dB(A)	56,4 -- 61	55,2 -- 59,7	55,6 -- 59,3
Geluidsdrukniveau op 10m	dB(A)	40,9 -- 45,4	40,9 -- 44,2	36,1 -- 42,2
Netto afmetingen van de eenheid (B-I-H)	mm	797 x 777 x 965		846 x 920 x 1024
Gewicht	kg 101	101 123

2. TECHNISCHE EIGENSCHAPPEN (vervolg)

2.2 Werkgebied

2. TECHNISCHE EIGENSCHAPPEN (vervolg)

2.3 Afmetingen

Modellen :

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

HP5211ET3 / HP5251ET3 / HP5301ET3

EEV : ELEKTRONISCHE DRUKREGELAAR

FM1 : VENTILATORMOTORR DC

K2 : VOLTVRIJ CONTACT MAX 7 A

PS : DRUKSENSOR EEV : ELEKTRONISCHE DRUKREGELAAR

AT : LUCHTTEMPERATUURSENSOR

OT : TEMPERATUURSENSOR VOOR BUITENGAAND WATER

SUT : AANZUIGTEMPERATUURSENSOR

LP : LAGEDRUKSCHAKELAAR

FS : WATERDETECTOR

IT : TEMPERATUURSENSOR VOOR BINNENKOMEND WATER

CT : CONDENSATIETEMPERATUUR SENSOR

ET : TEMPERATUURSENSOR OPSTUWING

FM1 : VENTILATORMOTORR DC

HP : HOGEDRUKSCHAKELAAR

EEV : ELEKTRONISCHE DRUKREGELAAR

FM1 : VENTILATORMOTORR DC

K2 : VOLTVRIJ CONTACT MAX 7 A

PTC : THERMISTOR

KM1: RELAIS COMPRESSOR

COMP : COMPRESSEUR

EEV : ELEKTRONISCHE DRUKREGELAAR

FM1 : VENTILATORMOTORR DC

HP : HOGEDRUKSCHAKELAAR

K2 : VOLTVRIJ CONTACT MAX 7 A

COMP : COMPRESSOR

EEV : ELEKTRONISCHE DRUKREGELAAR

FM1 : VENTILATORMOTORR DC

K2 : VOLTVRIJ CONTACT MAX 7 A

2. SPECIFICHE TECNICHE 5

2. SPECIFICHE TECNICHE
