Marca	Hayward
Modelo	SumHeat Fi (série HP5171DT3 a HP5301ET3)
Tipo de produto	Bomba de calor para piscina
Dimensões (L x l x H)	De 780 x 730 x 868 mm a 846 x 920 x 1024 mm conforme o modelo
Peso	De 75 a 123 kg conforme o modelo

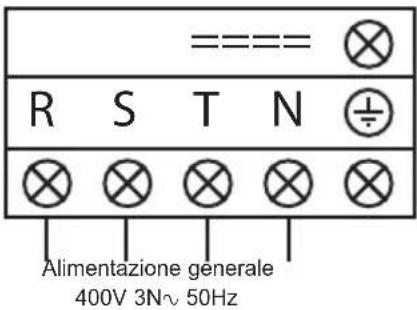

Alimentação elétrica	Monofásico 230 V ~ 50 Hz ou trifásico 400 V 3N ~ 50 Hz conforme o modelo
Refrigerante	R32 (HFC), Grupo de segurança A2L, GWP 675
Capacidade de aquecimento (mín-máx)	De 2,87 kW a 31,20 kW conforme o modelo e condições
COP (mín-máx)	De 4,79 a 15,00 conforme o modelo e condições
Faixa de temperatura da água	Aquecimento: +12 °C a +40 °C ; Resfriamento: +8 °C a +40 °C
Faixa de temperatura externa	Aquecimento: -15 °C a +43 °C ; Resfriamento: +7 °C a +43 °C
Nível sonoro (a 1 m)	De 49,3 a 62,5 dB(A) conforme o modelo e velocidade
Conexão hidráulica	50 mm (2 x conexões de união fornecidas)
Vazão nominal de água	De 7,2 a 13,1 m³/h conforme o modelo
Funções principais	Modo quente/frio, regulação Full Inverter, modo silêncio, temporizador programável, ecrã tátil, bloqueio automático
Manutenção anual	Limpeza do evaporador (escova macia ou jato de água), verificação dos cabos, conexões e estanqueidade, por um profissional credenciado
Invernagem	Desligar a alimentação, drenar o condensador, obstruir entrada/saída, cobrir com capa
Proteção elétrica	Disjuntor curva D + proteção diferencial 30 mA obrigatória
Peças sobressalentes	Disponíveis no revendedor; vistas explodidas no manual (secção 6.4)
Garantia	2 anos contra defeitos de fabrico (excluindo peças de desgaste e danos por gelo)
Normas	Conforme CE, NF C15-100 (França), R32 de acordo com o regulamento F-Gás

Perguntas frequentes - SumHeat Fi HAYWARD

Qual é a temperatura de consigna máxima recomendada?

Recomenda-se não exceder 32 °C para evitar danificar os revestimentos da piscina.

Como ajustar o caudal de água com a válvula by-pass?

Ajuste a válvula by-pass para obter uma diferença de 2 °C entre a temperatura de entrada e saída de água. Visualize as temperaturas no ecrã tátil.

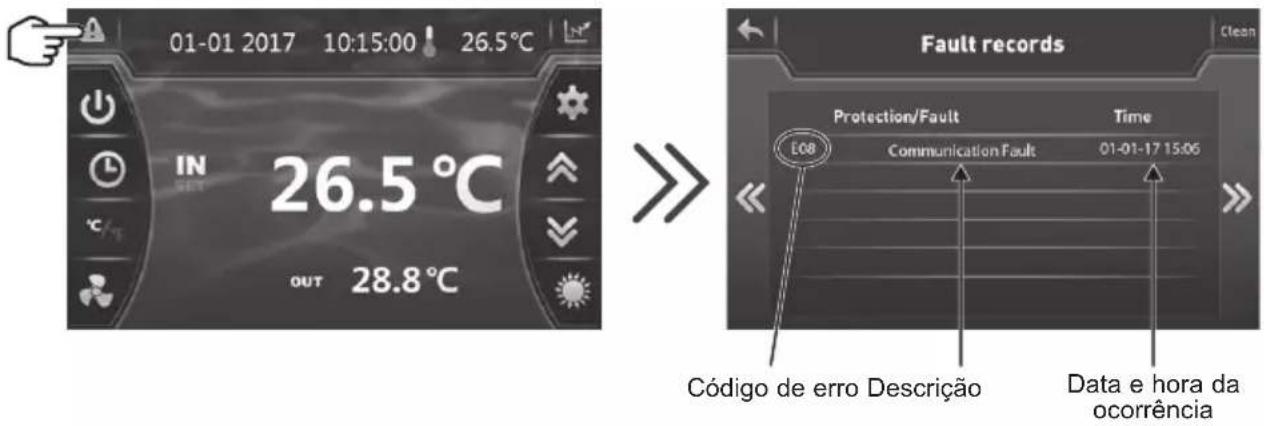

O que fazer em caso de código de erro E03?

O código E03 indica uma falha de caudal de água. Verifique se a bomba de filtração funciona, se as válvulas estão abertas e se o by-pass não está demasiado fechado. Se o problema persistir, contacte um profissional.

Como proceder à invernagem da bomba de calor?

Coloque o aparelho em modo OFF, desligue a alimentação, drene o condensador pelo parafuso de drenagem, feche a válvula by-pass, desaperte as conexões de união, remova a água residual com ar comprimido, obstrua as conexões e cubra a unidade com a capa de invernagem.

Posso usar a bomba de calor no modo de resfriamento?

Sim, a bomba de calor é reversível. Selecione o modo resfriamento no ecrã tátil. A faixa de temperatura da água no modo frio é de +8 °C a +40 °C.

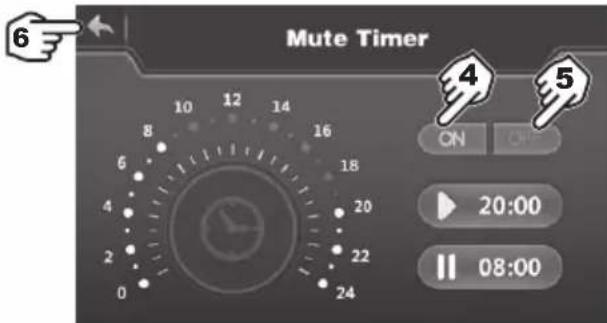

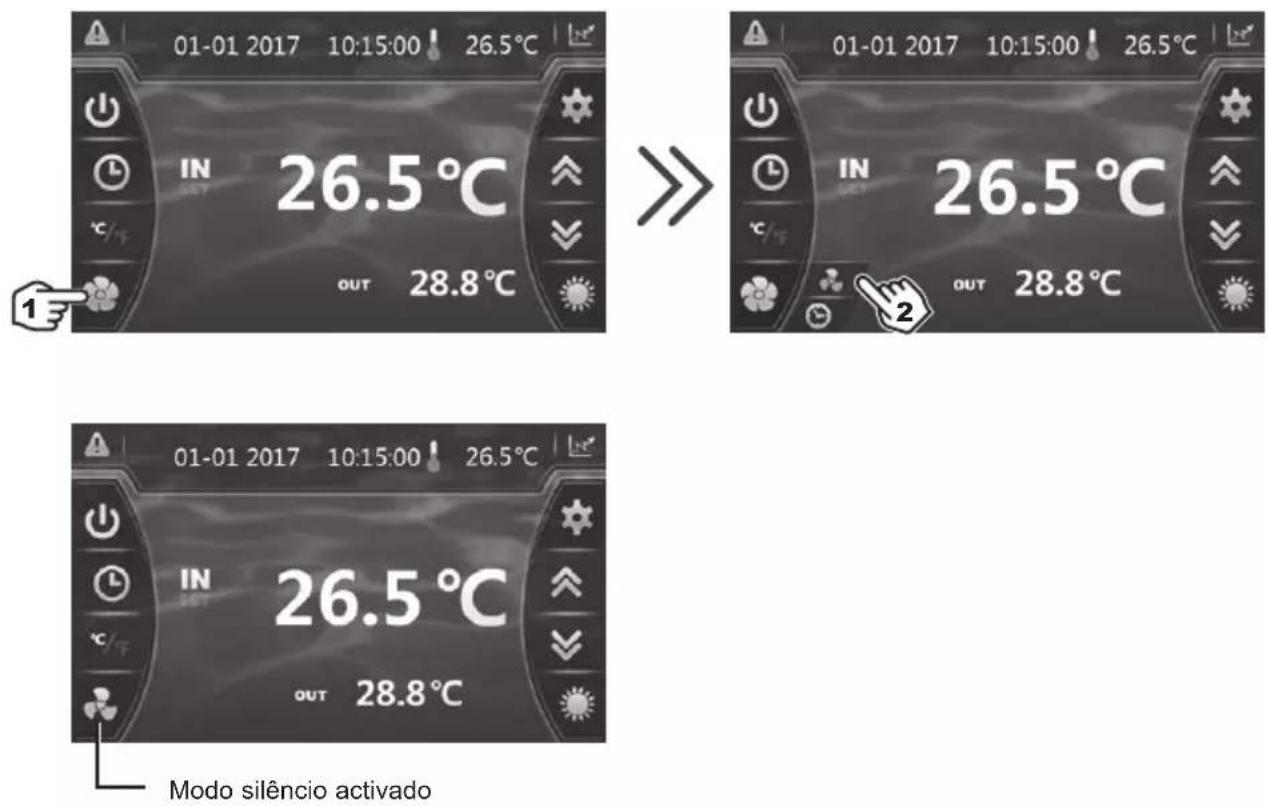

Como ativar o modo silêncio?

Pressione o botão modo silêncio no ecrã tátil para ativá-lo manualmente. Também pode programar um temporizador para que seja ativado automaticamente em determinadas horas. No modo silêncio, a velocidade do ventilador é reduzida para um funcionamento mais discreto.

Qual é a distância mínima de instalação em relação à piscina?

De acordo com a norma NF C15-100 em França, a bomba de calor deve ser instalada a pelo menos 3,5 metros do plano de água. Verifique os regulamentos locais para outros países.

Com que frequência devo fazer a manutenção do aparelho?

Uma manutenção anual por um profissional credenciado é recomendada. Inclui a limpeza do evaporador, a verificação das conexões elétricas, da estanqueidade do circuito frigorífico e do bom escoamento dos condensados.

Posso instalar eu mesmo a bomba de calor?

Não, a instalação e a ligação elétrica devem ser realizadas por um profissional credenciado de acordo com as normas em vigor. Uma instalação incorreta pode anular a garantia e apresentar riscos de segurança.

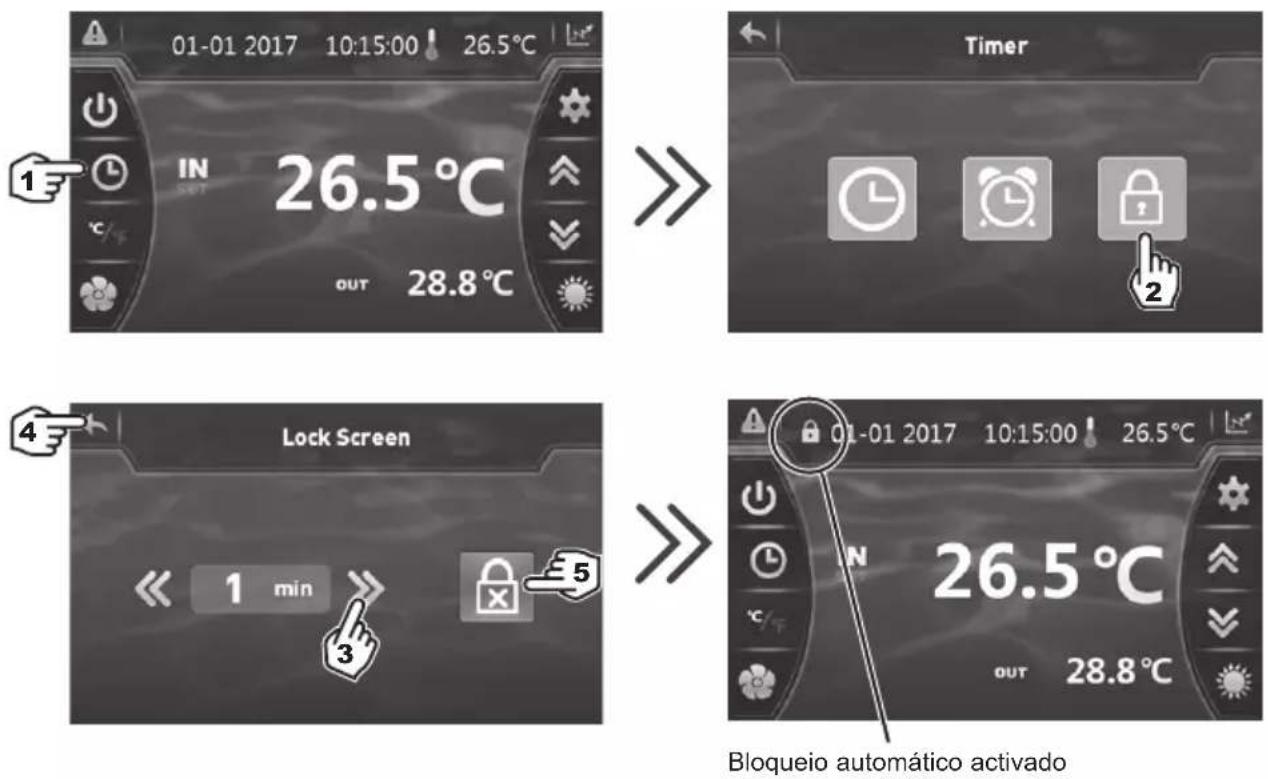

Como bloquear o ecrã tátil para evitar alterar as configurações?

O ecrã bloqueia automaticamente após um minuto (ajustável de 1 a 10 minutos). Para desbloquear, pressione o ecrã durante 2 segundos e insira o código 22. Pode desativar este bloqueio nas definições.

MANUAL DE UTILIZADOR SumHeat Fi HAYWARD

Manual de instalação e de instruções

En Mode "OFF" ou "ON"

Manual de instalação e de instruções

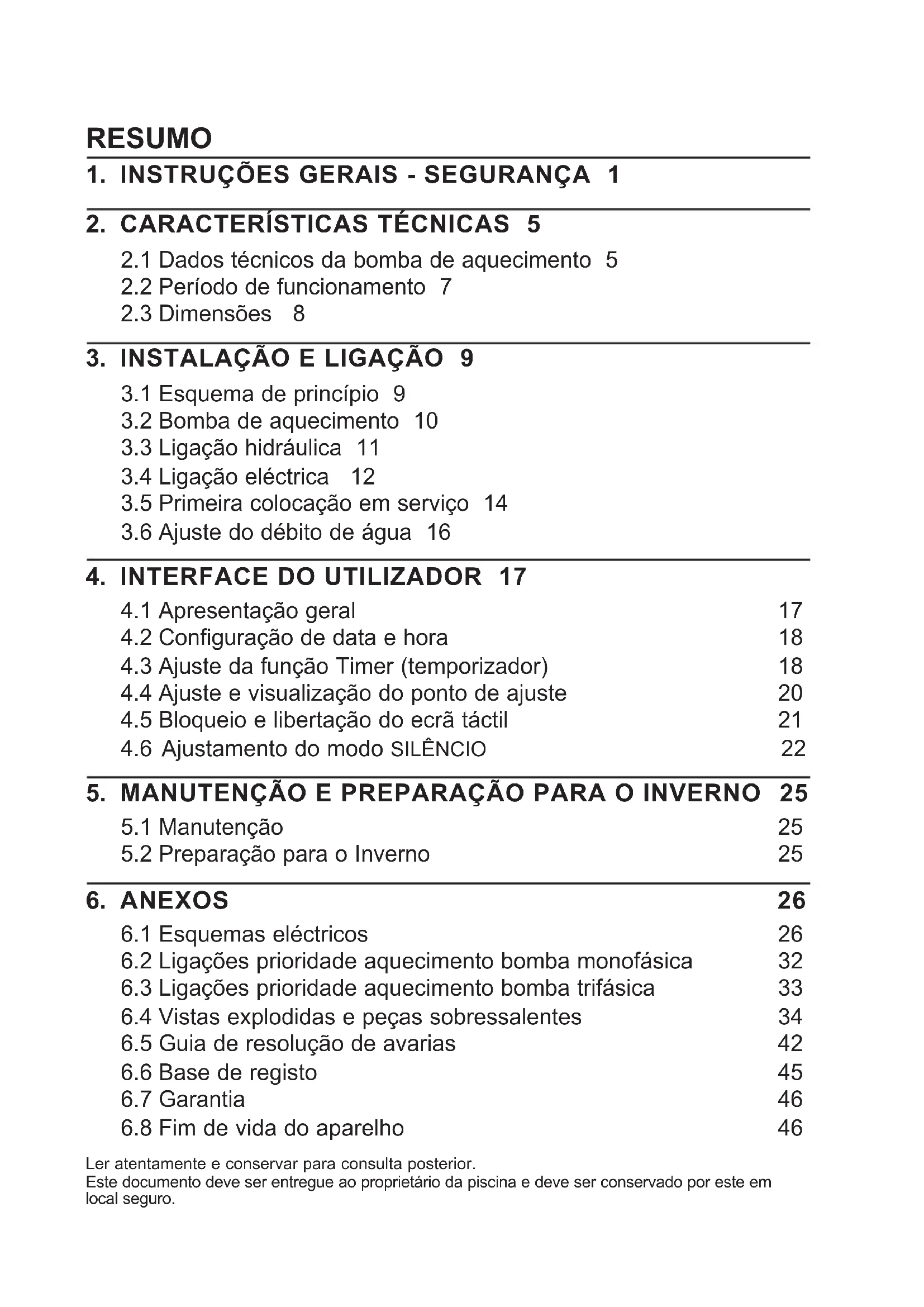

RESUMO

1. INSTRUÇÕES GERAIS - SEGURANÇA 1

2. CARACTERÍSTICAS TÉCNICAS 5

2.1 Dados técnicos da bomba de aquecimento 5
2.2 Período de funcionamento 7

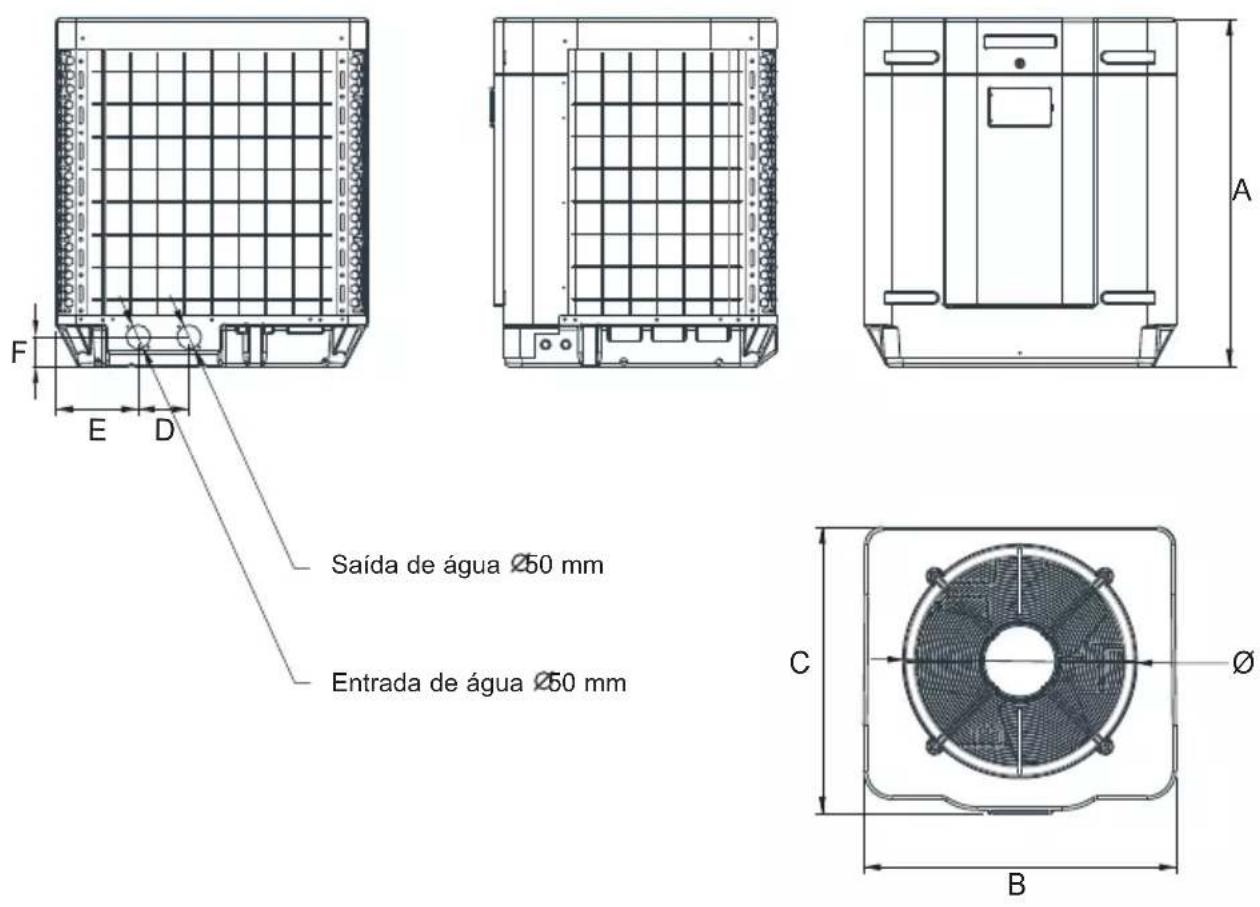

2.3 Dimensões 8

3. INSTALAÇÃO E LIGAÇÃO 9

3.1 Esquema de princípio 9

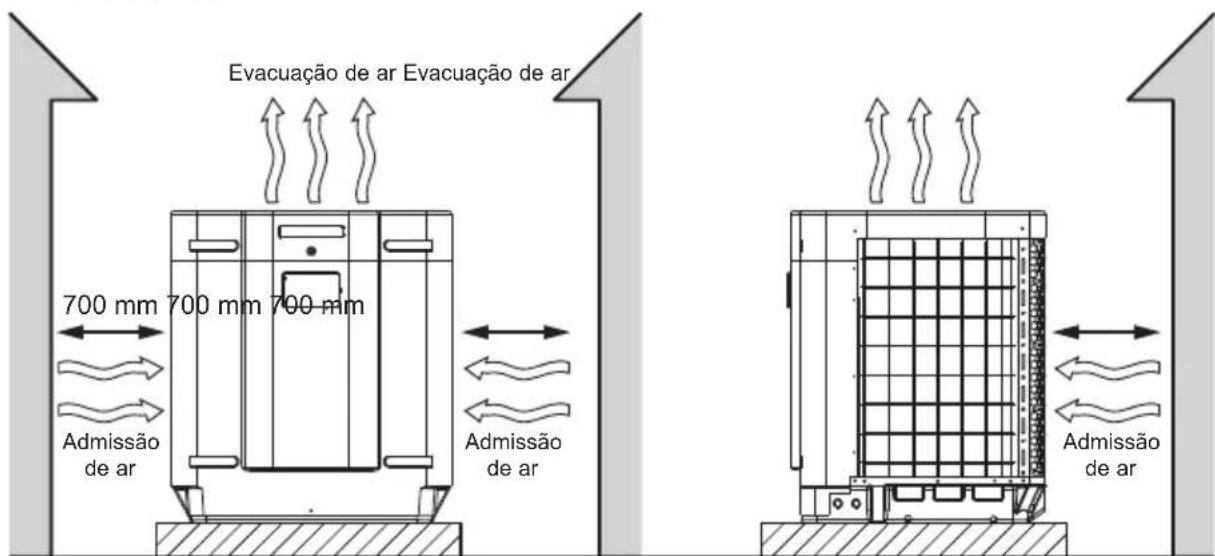

3.2 Bomba de aquecimento 10

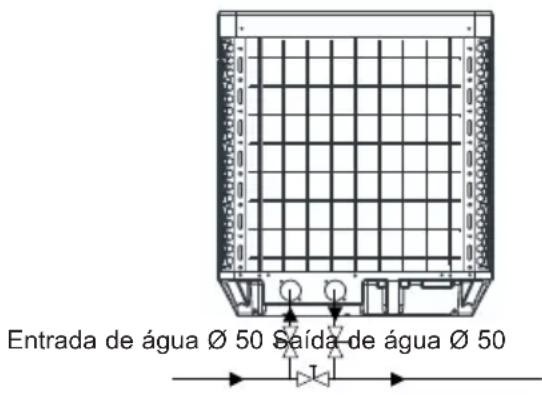

3.3 Ligação hidráulica 11

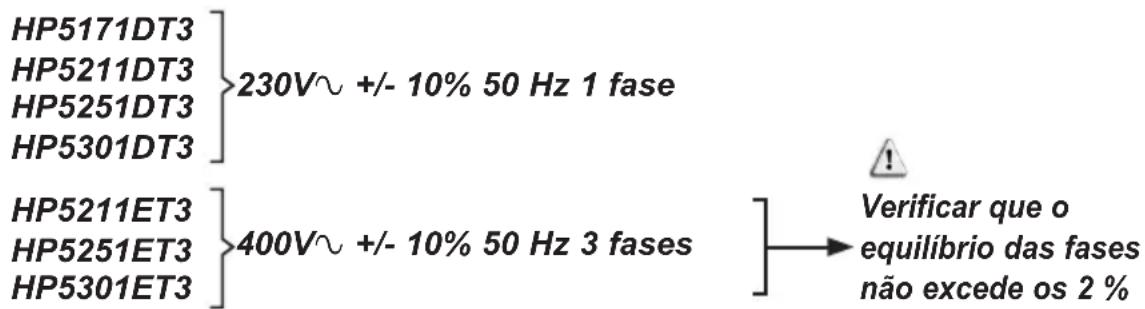

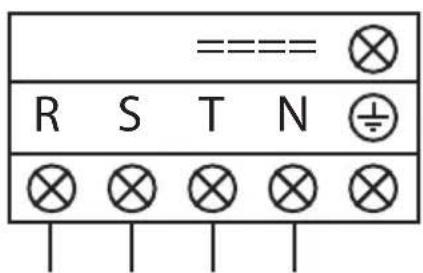

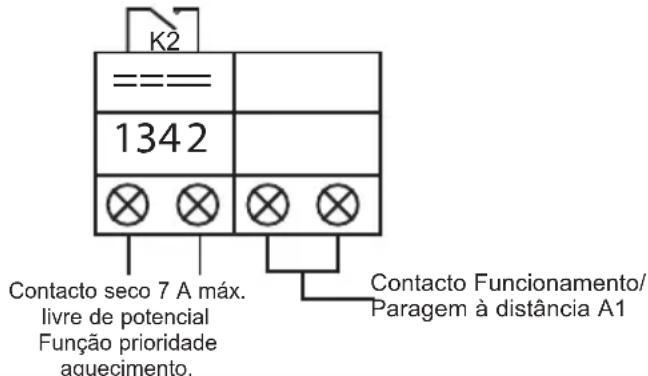

3.4 Ligação eléctrica 12
3.5 Primeira colocação em serviço 14

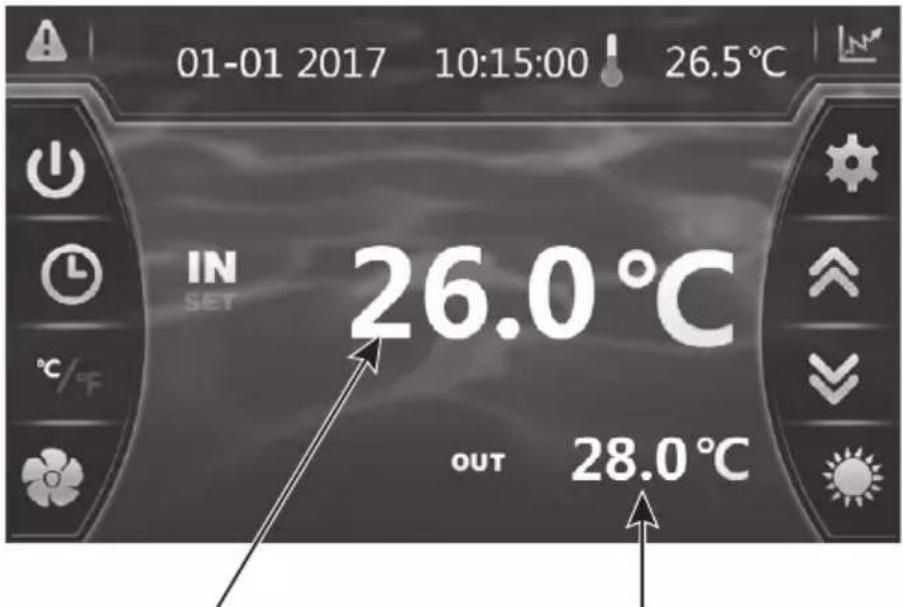

3.6 Ajuste do débito de água 16

4. INTERFACE DO UTILIZADOR 17

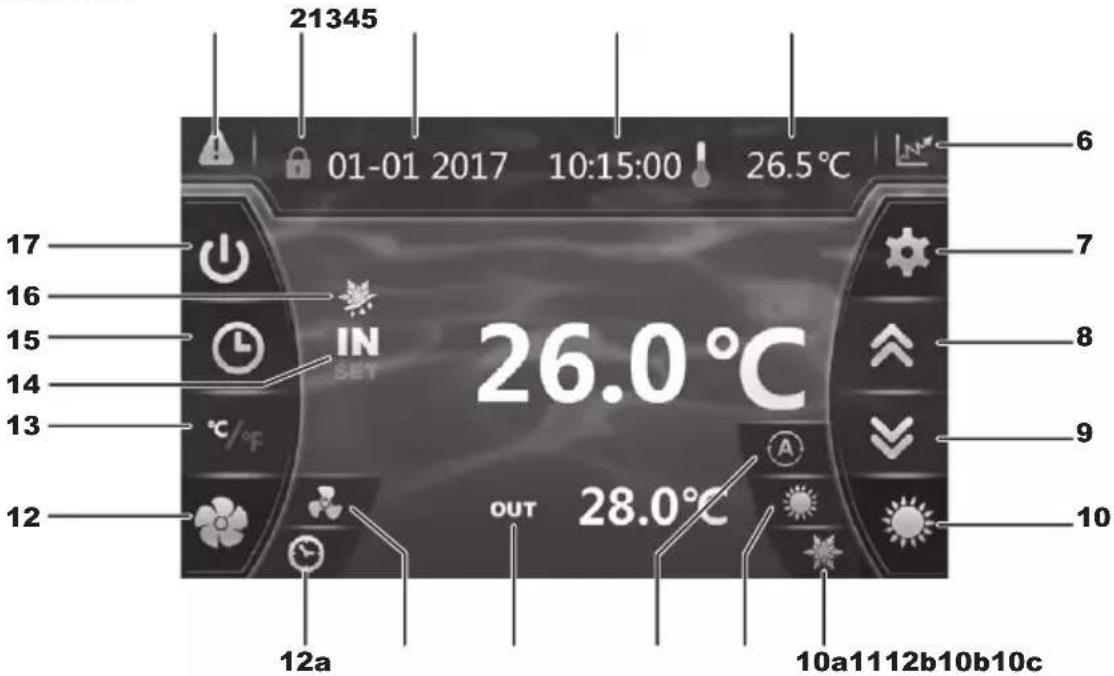

4.1 Apresentação geral 17

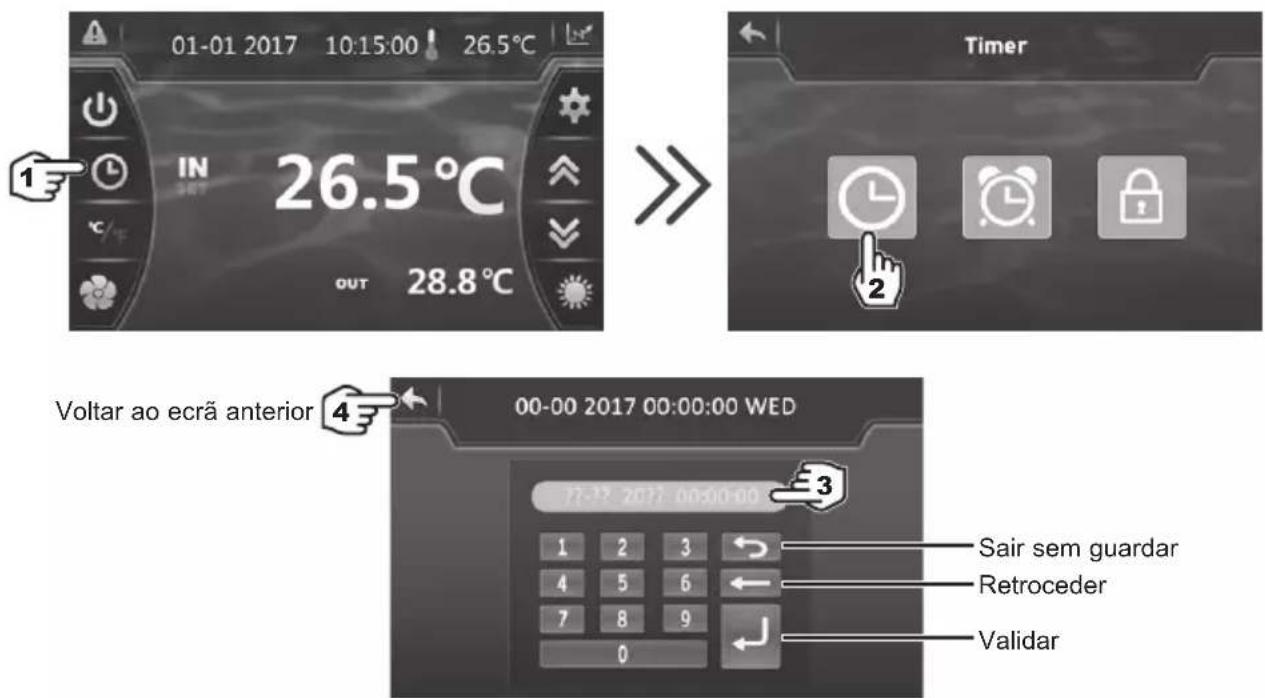

4.2 Configuração de data e hora 18

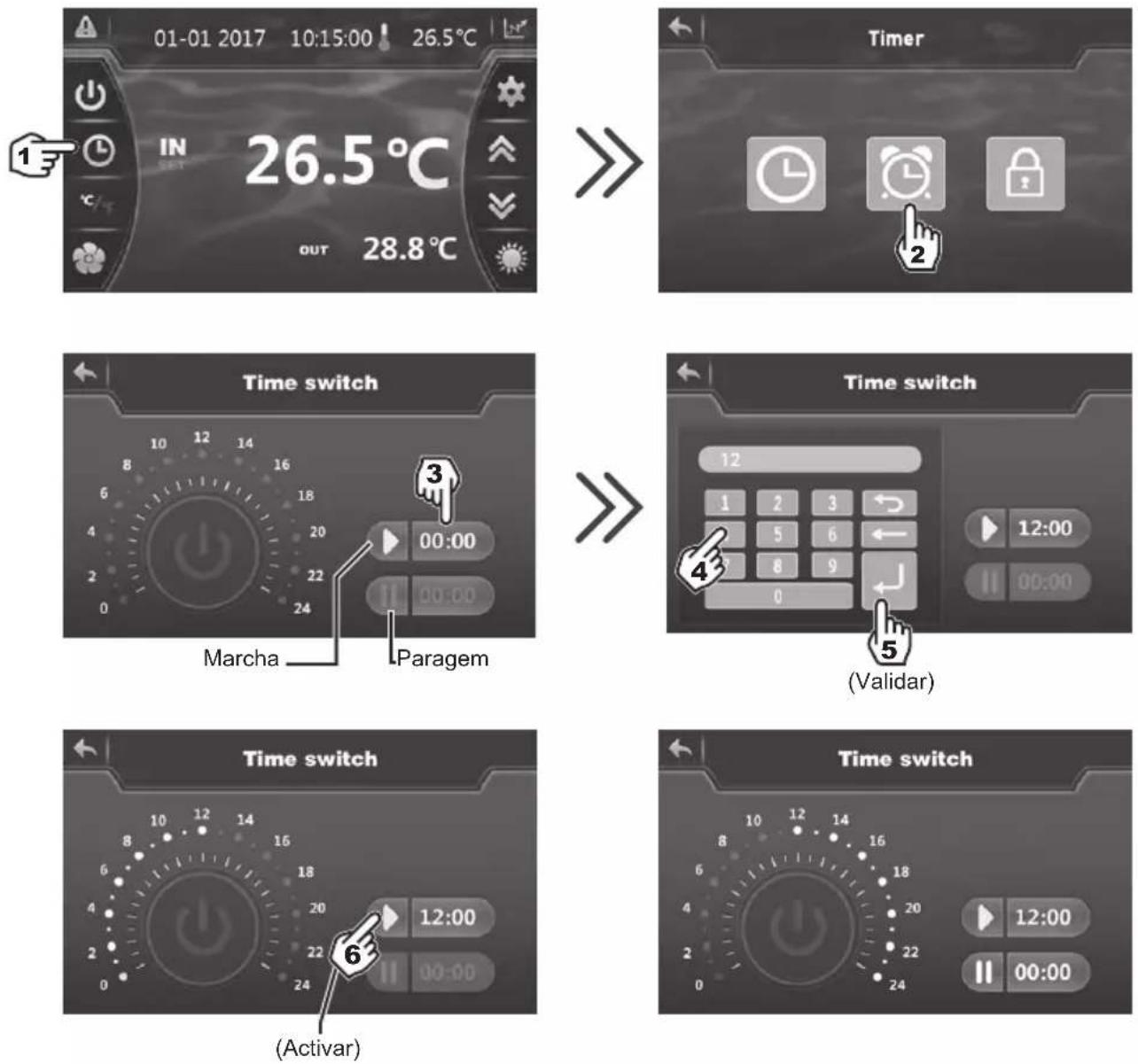

4.3 Ajuste da função Timer (temporizador) 18

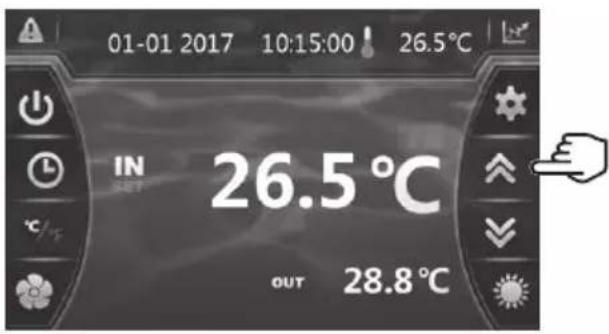

4.4 Ajuste e visualização do ponto de ajuste 20
4.5 Bloqueio e libertação do ecrã táctil 21

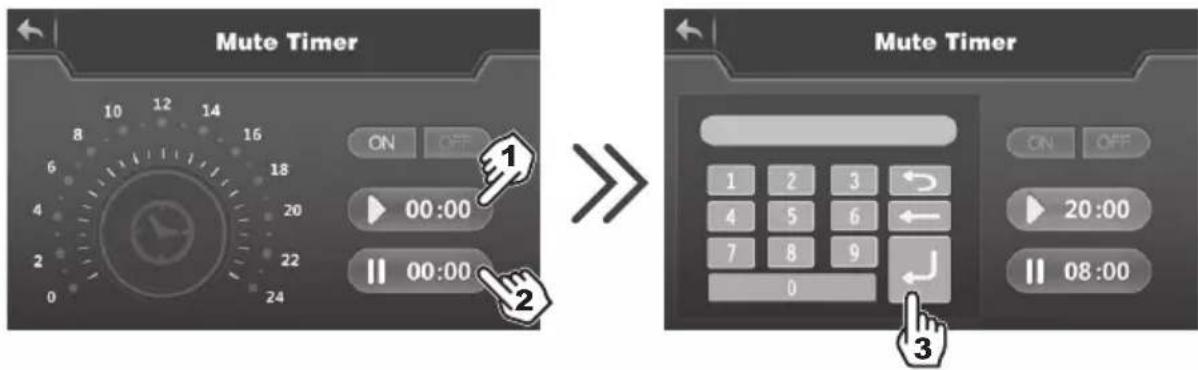

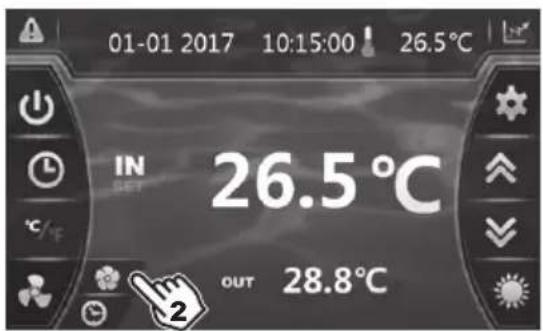

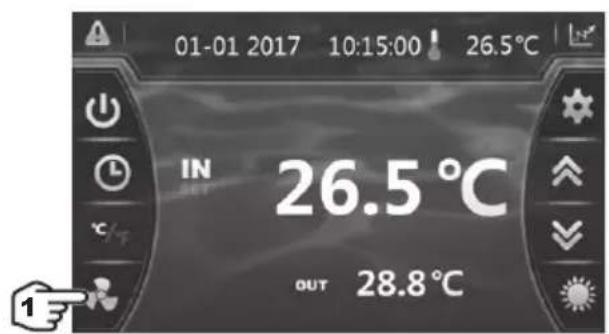

4.6 Ajustamento do modo SILÊNCIO 22

5. MANUTENÇÃO E PREPARAÇÃO PARA O INVERNO 25

5.1 Manutenção 25
5.2 Preparação para o Inverno 25

6. ANEXOS 26

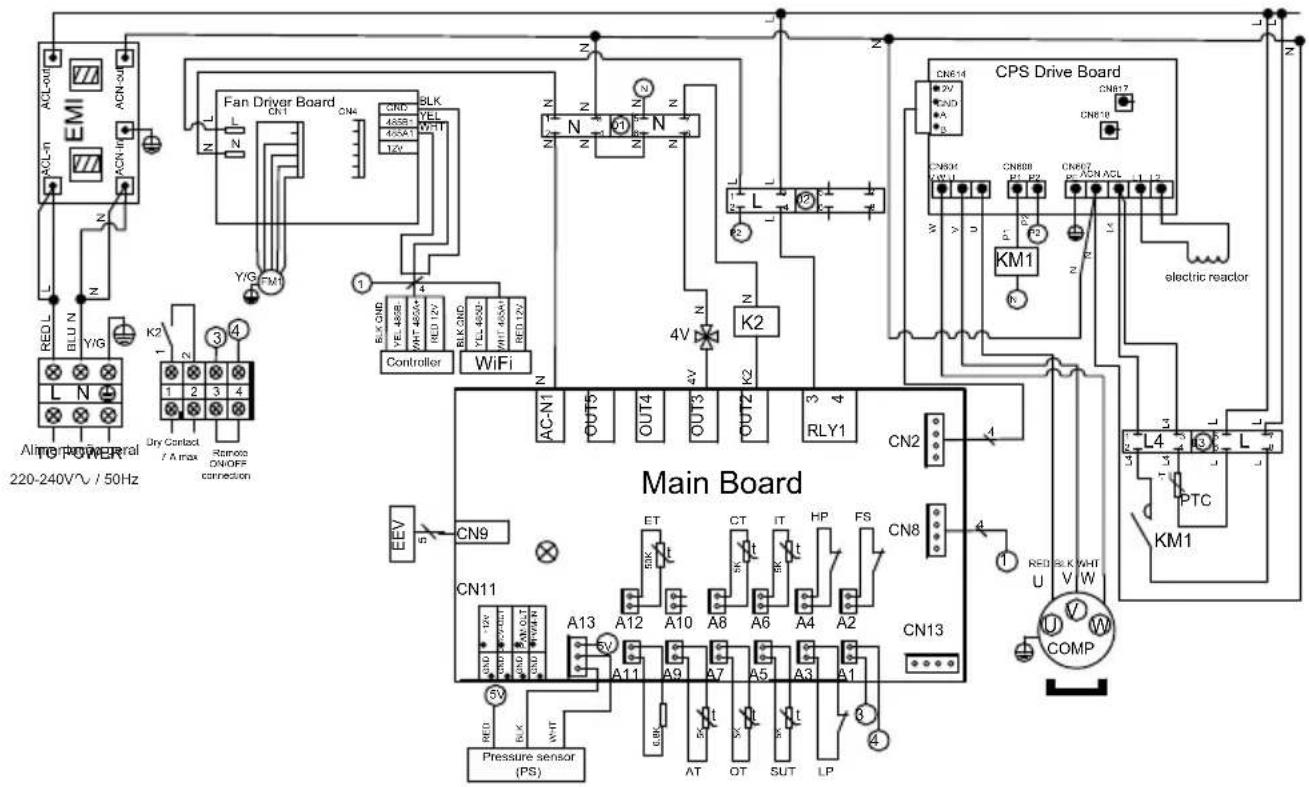

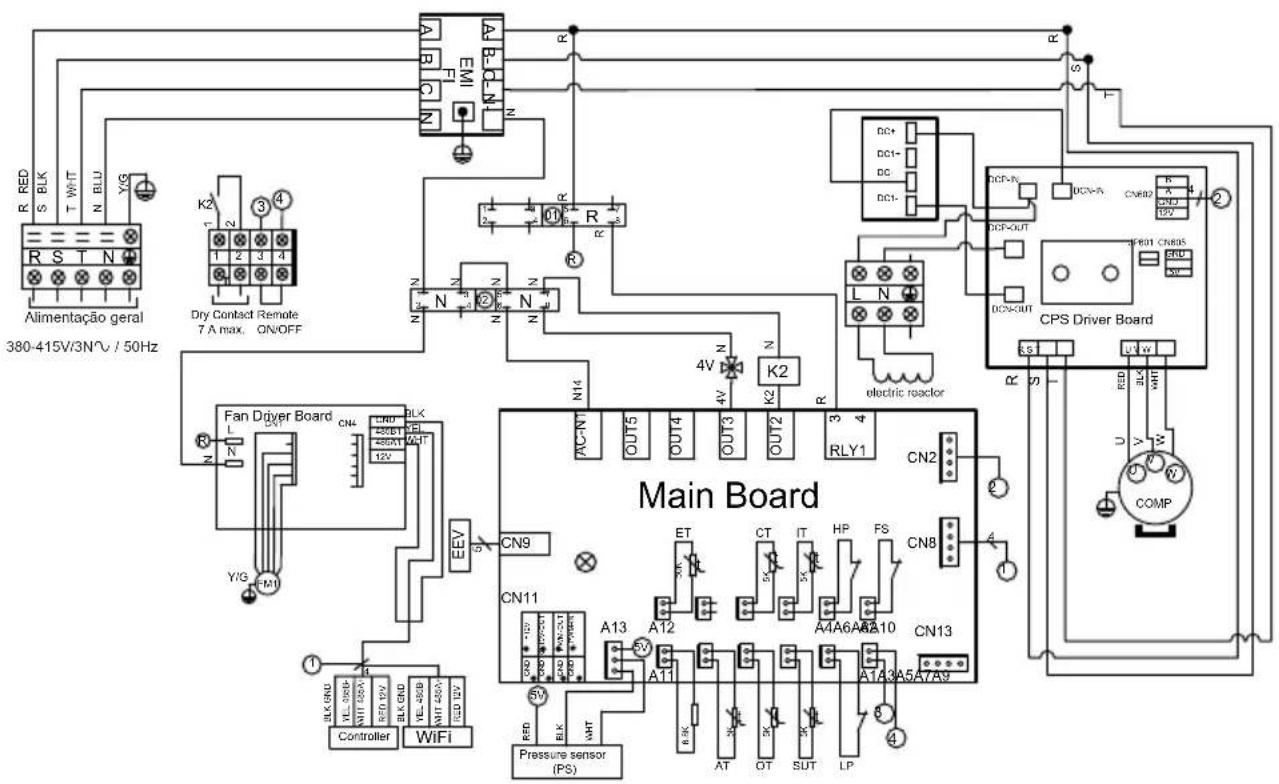

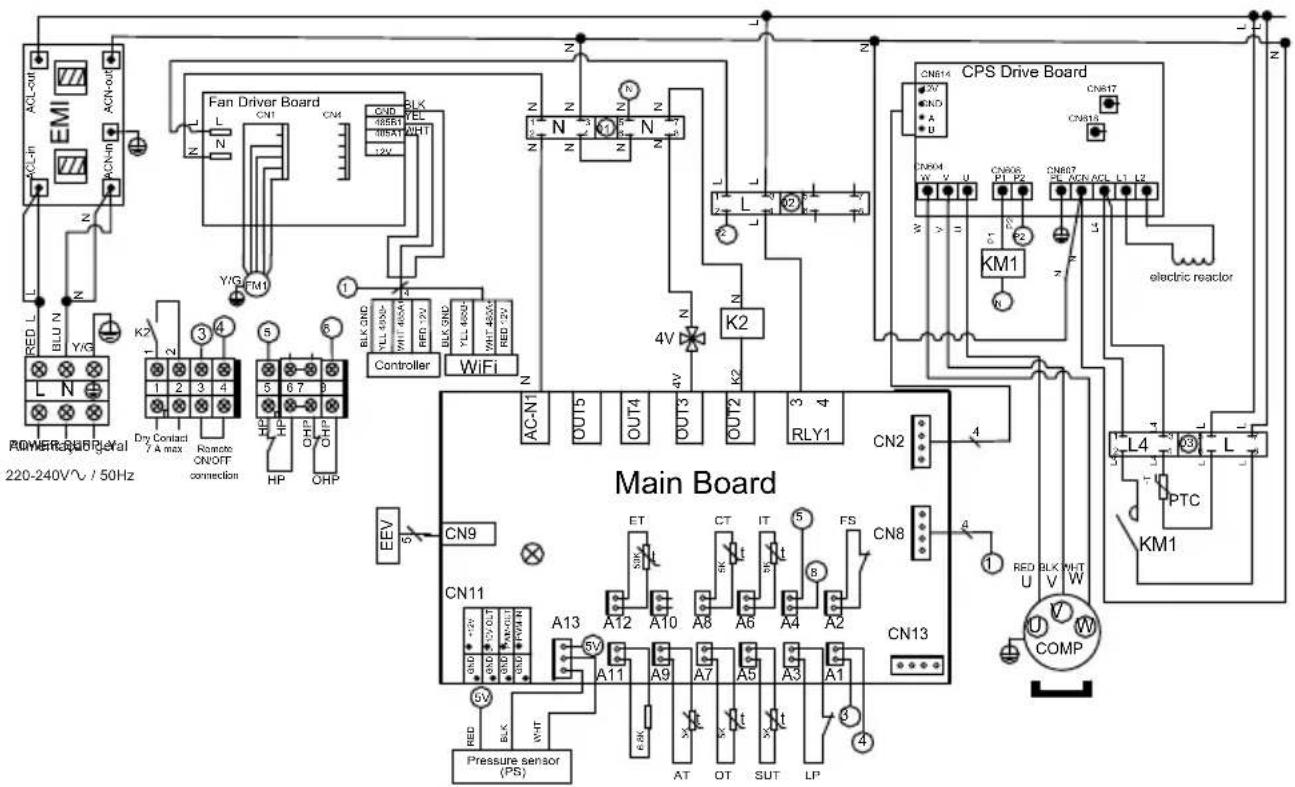

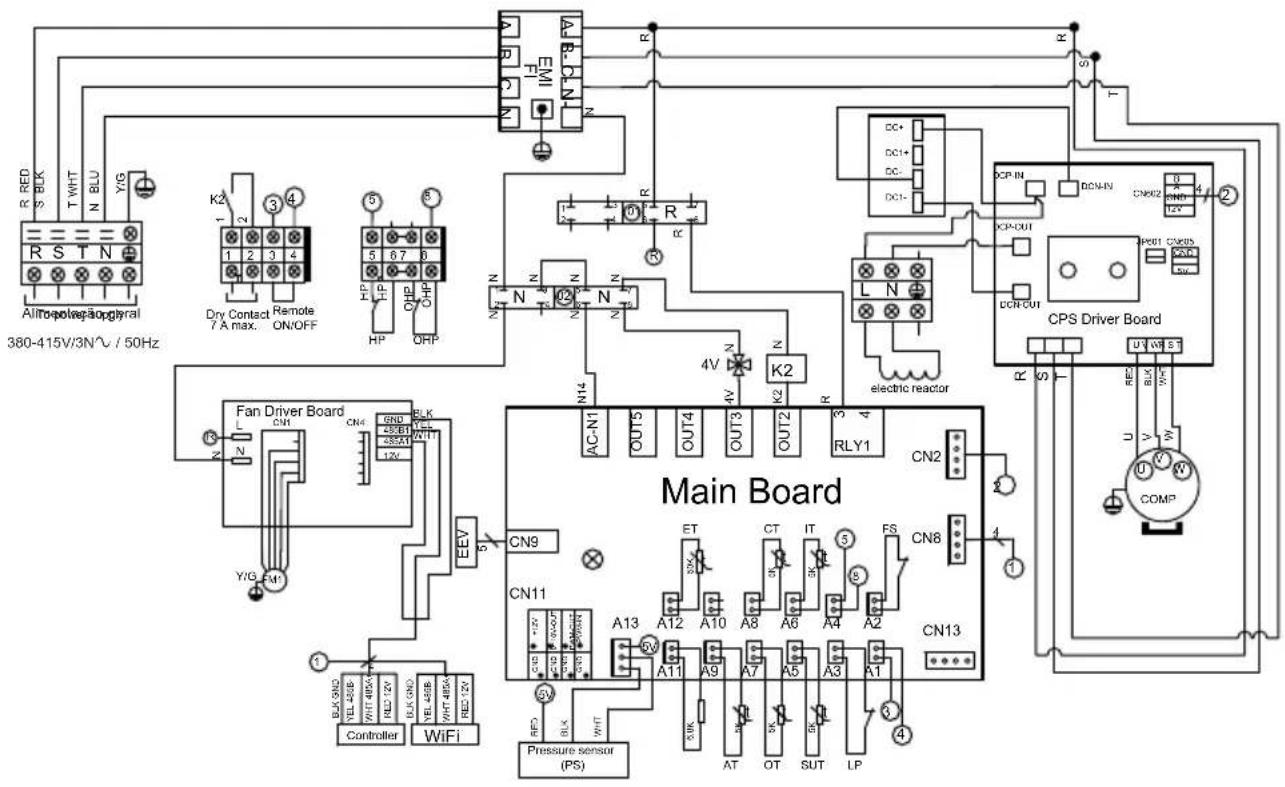

6.1 Esquemas eléctricos 26

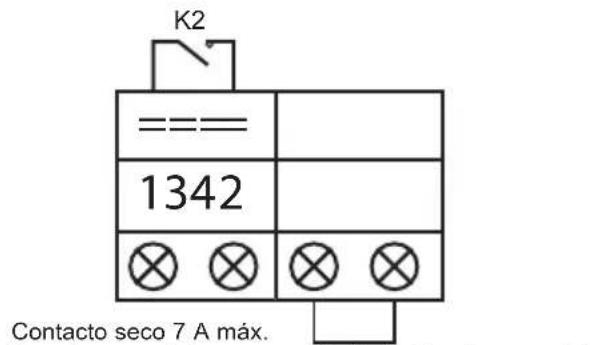

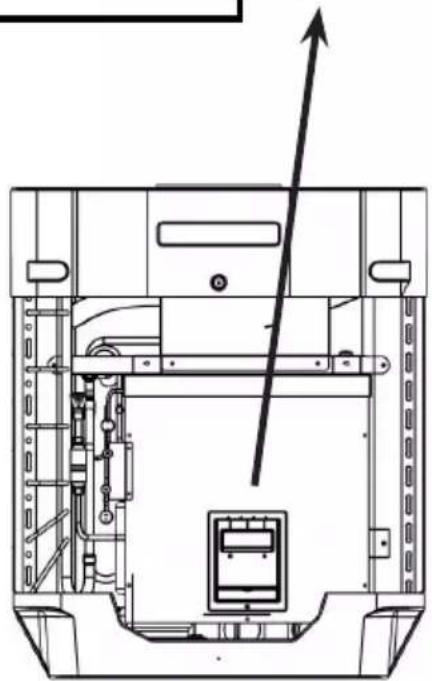

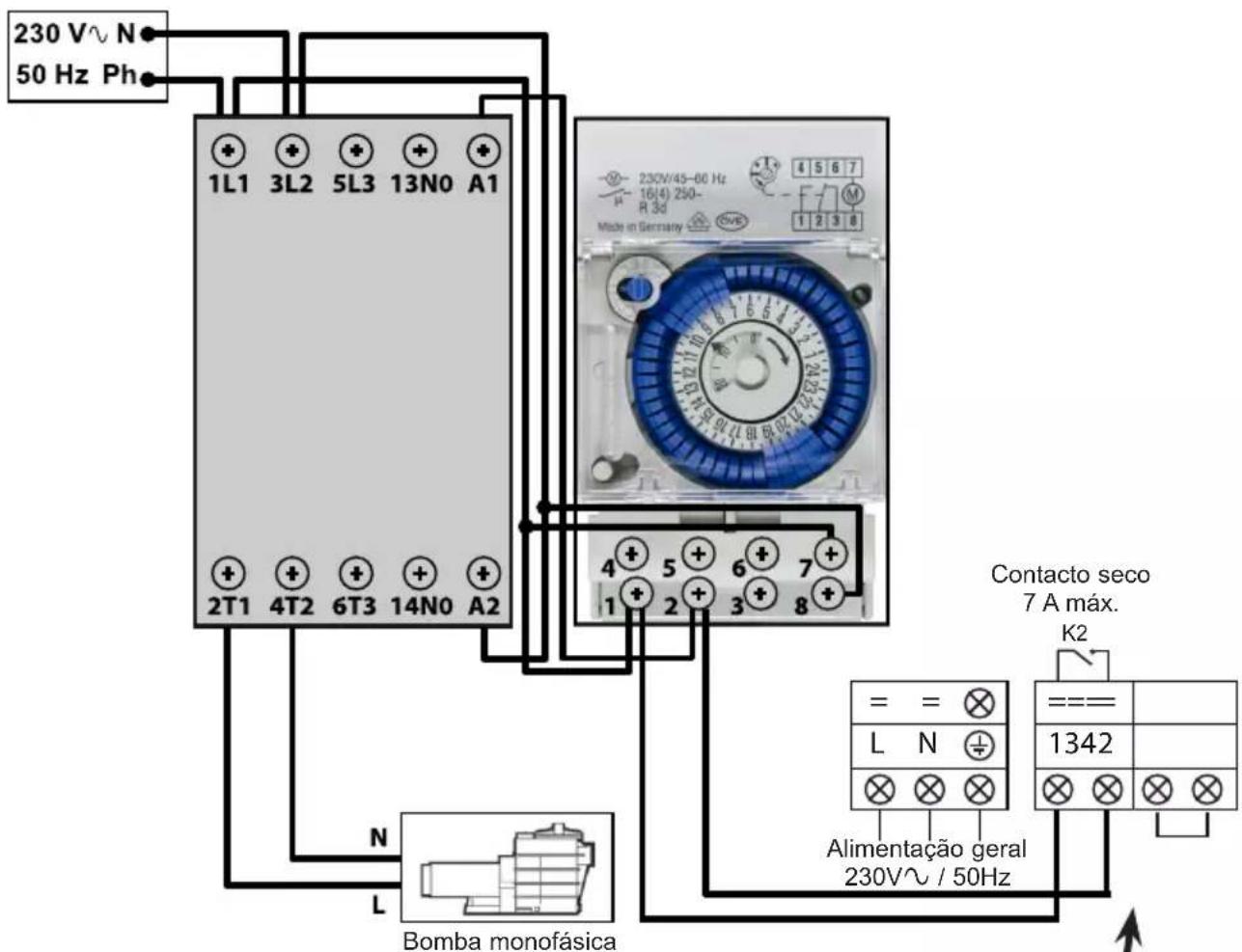

6.2 Ligações prioridade aquecimento bomba monofásica 32

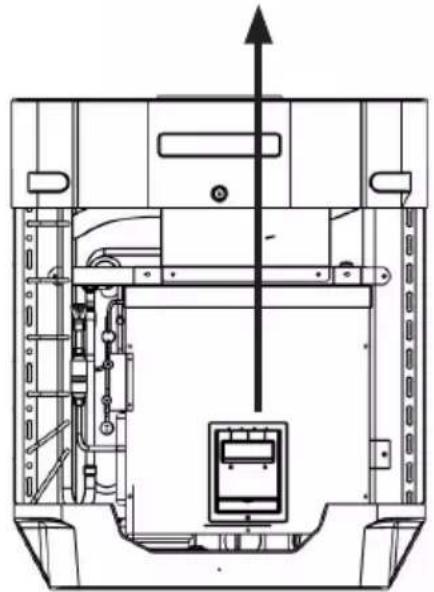

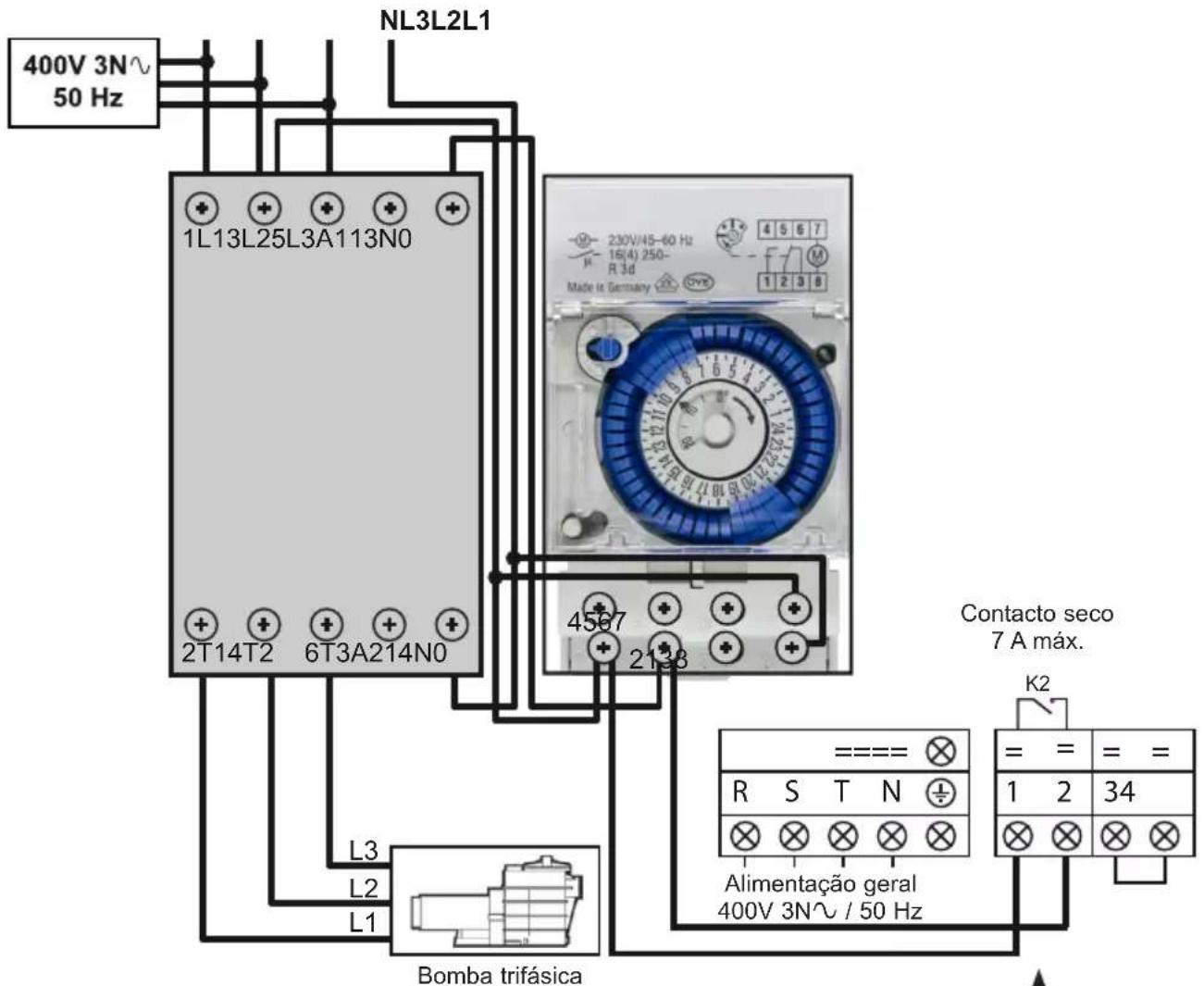

6.3 Ligações prioridade aquecimento bomba trifásica 33

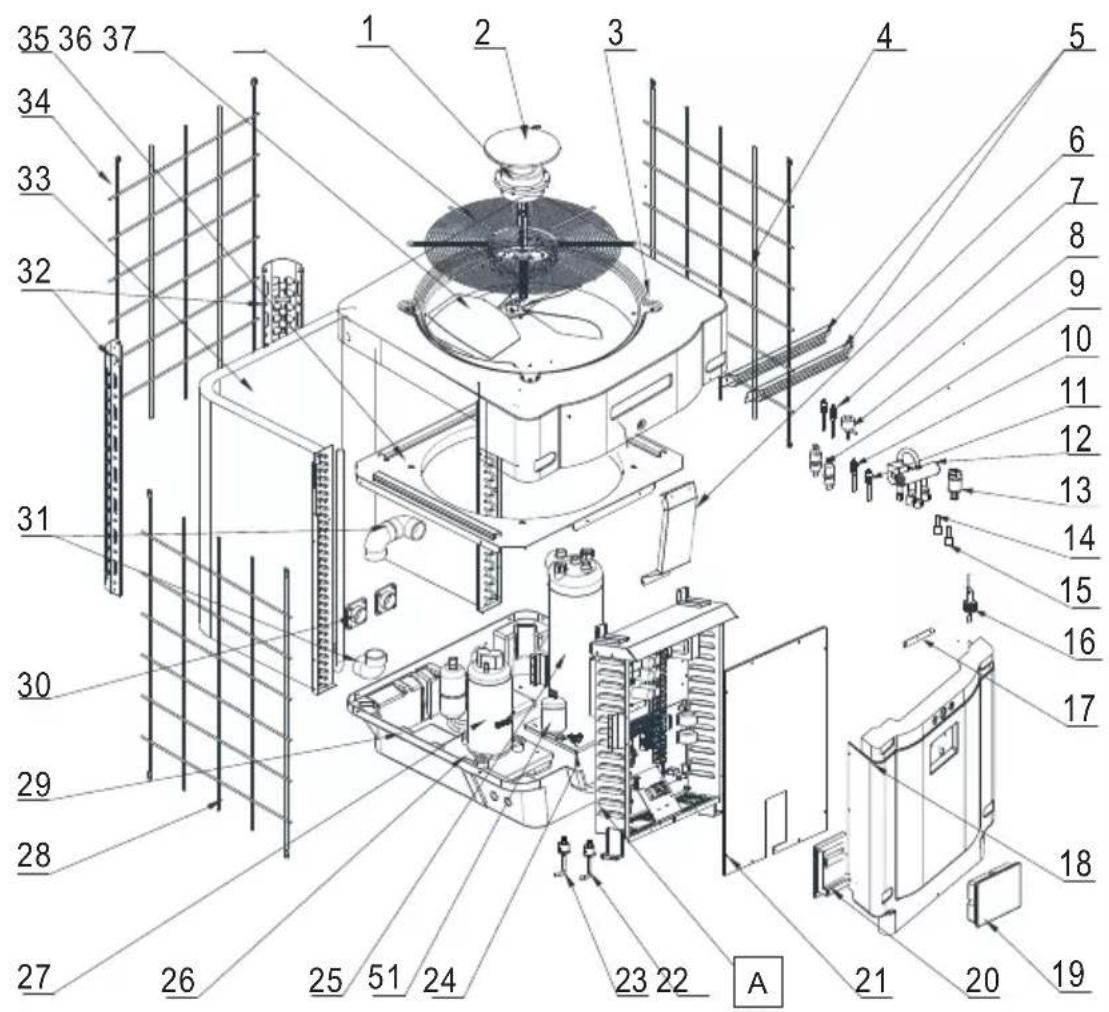

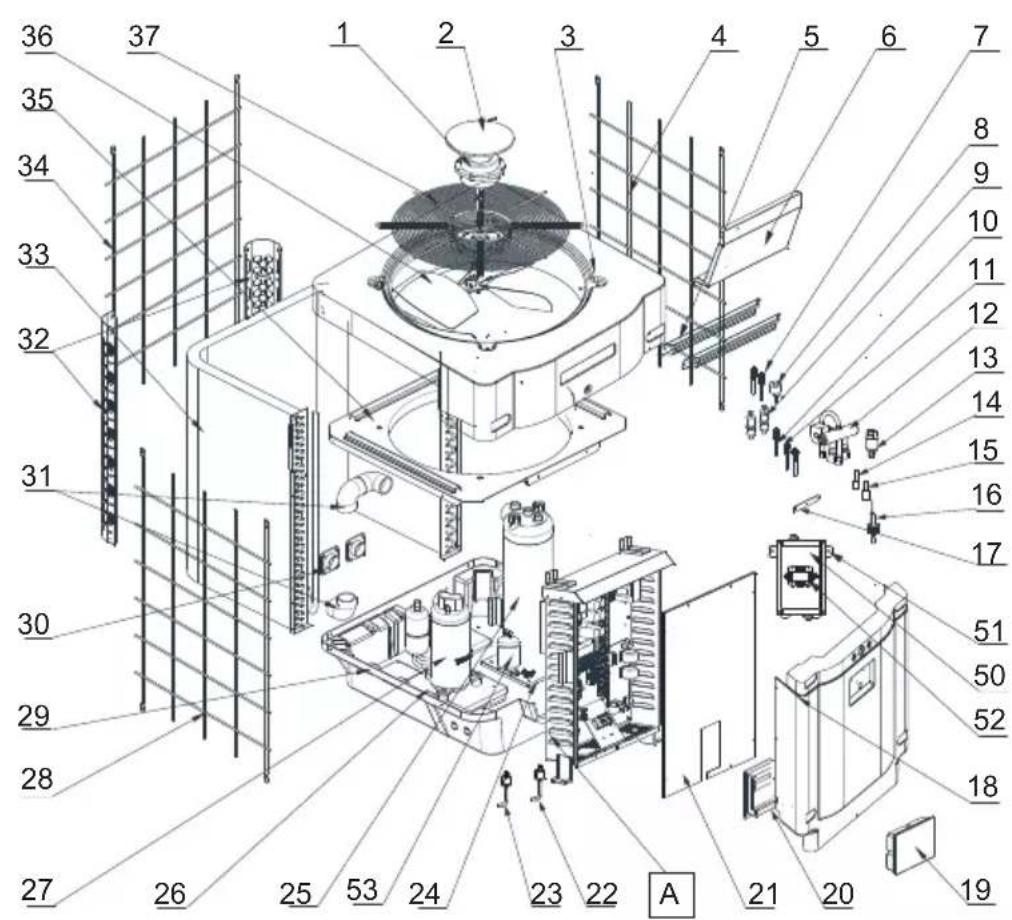

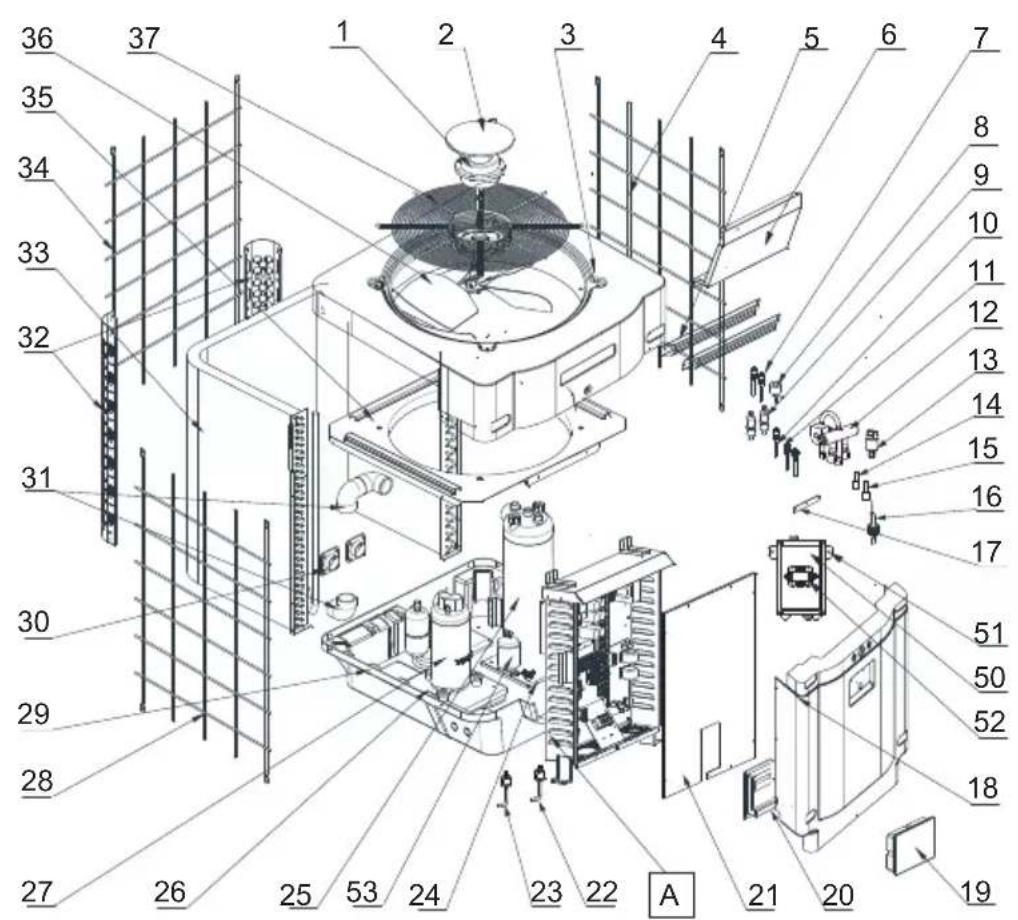

6.4 Vistas explodidas e peças sobressalentes 34
6.5 Guia de resolução de avarias 42

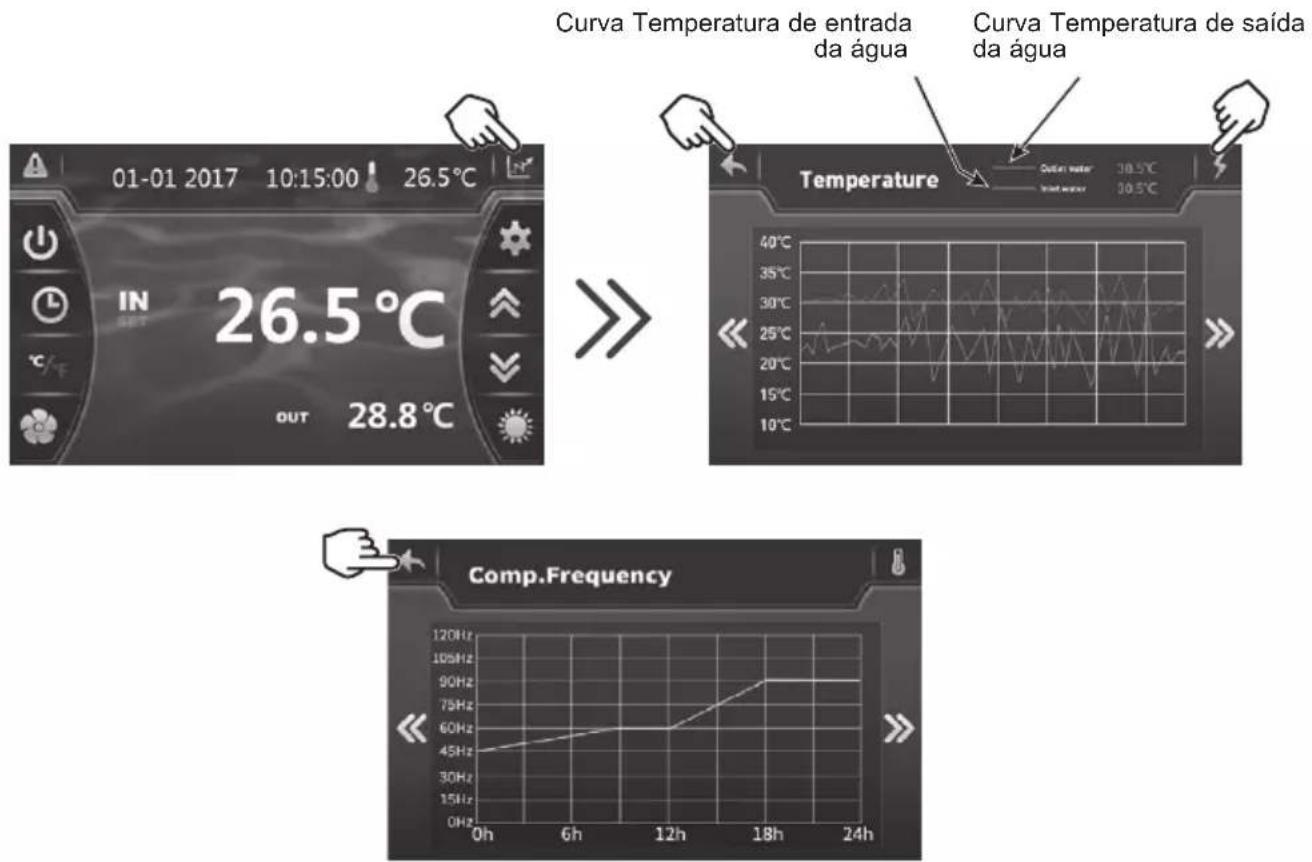

6.6 Base de registo 45
6.7 Garantia 46
6.8 Fim de vida do aparelho 46

Ler atentamente e conservar para consulta posterior.

Este documento deve ser entregue ao proprietário da piscina e deve ser conservado por este em local seguro.

1. INSTRUÇÕES GERAIS - SEGURANÇA

Agradecemos-lhe pela compra desta bomba de calor para piscina Hayward. A bomba de calor Hayward SUMHEAT FULL INVERTER foi concebida segundo estritas normas de fabrico para satisfazer os mais elevados níveis de qualidade requeridos.

As bombas de calor Hayward oferecem-lhe desempenhos excecionais ao longo de toda a época de utilização da sua piscina, adaptando a potência, o consumo elétrico e o nível sonoro à sua necessidade de aquecimento, graças à lógica de controlo FULL INVERTER.

Leia atentamente as instruções deste manual antes de utilizar o aparelho.

O presente manual inclui todas as informações necessárias sobre a instalação, a eliminação de falhas de funcionamento e a conservação.

Leia atentamente este manual antes de abrir a unidade, ou realizar nesta operações de manutenção. O fabricante deste produto não será em caso algum responsável em caso de ferimento de um utilizador ou de deterioração da unidade consecutivos a eventuais erros aquando da instalação, da eliminação de falhas ou de uma manutenção inútil. É fundamental seguir em todas as ocasiões as instruções especificadas neste manual.

Depois de ter lido este manual, guarde-o para utilização posterior.

Pessoal habilitado

- A instalação, as ligações elétricas, a manutenção e as reparações do aparelho devem ser efetuadas por um profissional autorizado conforme os textos regulamentares e as regras da arte em vigor no país onde o aparelho é instalado (cf § 3.4). Para qualquer intervenção no circuito frigorífico, o profissional deve ser titular de um atestado de capacidade para o manuseamento de fluidos refrigerantes..

Para França:

• Instalação elétrica de baixa tensão conforme a NF-C 15-100.
• Legislação sobre o manuseamento dos fluidos refrigerantes: Decreto 2007/737 e suas portarias de aplicação.

1. INSTRUÇÕES GERAIS - SEGURANÇA (continuação)

Este produto contém gás refrigerante R32

Este aparelho contém R32.

Jamais utilizar um refrigerante diferente do R32. A mistura de qualquer outro elemento gasoso com o R32 pode provocar pressões anormalmente elevadas, suscetíveis de provocar uma avaria ou a rutura de tubos e possíveis ferimentos de pessoas

Aquando de reparações ou operações de manutenção, utilizar tubos de cobre conformes à Norma NF EN 12375-1 e à Diretiva Europeia dos equipamentos sob pressão 97/23/CE.

A bomba de calor está sob pressão, portanto jamais perfurar os tubos nem tentar efetuar uma brasagem. Há um risco de explosão.

Nunca expor o aparelho a chamas, faíscas ou qualquer outra fonte de ignição. Este poderia explodir e causar ferimentos graves ou mesmo mortais.

Para a deteção de fugas de fluido refrigerante: não utilizar lâmpada haloide nem qualquer outro detetor que utilize uma chama aberta. Em nenhuma circunstância devem ser utilizadas fontes potenciais de inflamação.

Este produto contém gases com efeito de estufa fluorados que estão enquadrados pelo protocolo de Quioto. Não libertar estes gases na atmosfera. Grupo de segurança : A2L.

Valor GWP(1) : 675, valor baseado no 4.º relatório do GIEC

A quantidade de refrigerante baseada na regulamentação F-Gás n.º 517/2014 está indicada na placa de identificação da unidade.

Toda a intervenção sobre o circuito frigorífico deve ser efetuada por um profissional autorizado como especificado anteriormente.

Podem ser requeridas inspecções periódicas em função da legislação europeia ou local. Queira contactar o seu distribuidor local para mais informações.

• Atenção, os fluidos refrigerantes podem ser inodoros.
• Não perfurar ou aquecer a tubagem, risco de explosão e de queimaduras graves.
• Não utilizar meios de aceleração do processo de degelo ou de limpeza que não sejam os recomendados pelo fabricante.
• O aparelho deve ser armazenado num local que não contenha fontes de inflamação funcionando em permanência (por exemplo: chamas abertas, aparelho de gás ou radiador elétrico em funcionamento).

(1) Potencial de aquecimento global

1. INSTRUÇÕES GERAIS - SEGURANÇA (continuação)

Condições de instalação

• Esta bomba de calor é exclusivamente destinada a aquecer a água da piscina, não utilizar este material para outros fins.
• Não tente instalar si mesmo este aparelho.
• Se detetar qualquer defeito ou situação anormal, não instale a bomba de calor e contate imediatamente o seu revendedor.
• Em caso de armazenamento da bomba de calor, esta deve ser armazenada num local corretamente ventilado que tenha uma superfície no solo superior a Amín(m²), estabelecida pela seguinte fórmula: Amín = (M/(2,5 x 0,22759 x h0))²
  M sendo a carga de refrigerante no aparelho em kg e h0 a altura de armazenamento. Para um armazenamento no solo h0 = 0,6 m.
• Este produto foi exclusivamente concebido para um uso doméstico e uma instalação no exterior. O ar que escapa do produto deve poder escoar-se livremente e não deve ser utilizado para outros fins como o aquecimento ou o arrefecimento de uma sala ou de um edifício.
• Verificar o cabo de alimentação. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa qualificada e habilitada.
• A ligação do aparelho à terra e a sua continuidade são obrigatórias. O fio de terra deve ser mais longo do que os outros fios para evitar riscos de choque elétrico em caso de arrancamento do cabo. A instalação elétrica deve obrigatoriamente estar equipada com uma proteção diferencial de 30 mA (cf § 3.4).
• Verificar que o suporte previsto para a unidade foi adequadamente dimensionado para o peso do aparelho.
• Qualquer recomendação não cumprida anula a garantia.

Instruções para a conservação - manutenção

As operações de manutenção devem ser realizadas 1 vez por ano a fim de garantir a longevidade e o bom funcionamento da bomba de aquecimento.

• A manutenção e as diferentes operações devem ser realizadas com a frequência e nos momentos recomendados, como especificado no presente manual.
• Utilize apenas peças sobressalentes de origem.
• Verificar o cabo de alimentação. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa qualificada e habilitada.
• Verificar a ligação do aparelho à terra e a sua continuidade.

1. INSTRUÇÕES GERAIS - SEGURANÇA (continuação)

• Limpar o evaporador com a ajuda de uma escova macia ou jacto de ar ou água (Atenção, nunca utilizar um aspersor de alta pressão).
• Verificar o bom escoamento dos condensados.
• Verificar o aperto das ligações hidráulicas e eléctricas
• Verificar a estanqueidade hidráulica do condensador.
• Solicitar a um profissional com formação que verificaque a impermeabilidade do circuito frigorífico através do detetor de fugas.

Antes de qualquer operação de manutenção a bomba de aquecimento deve ser desligada de qualquer fonte de corrente eléctrica. As operações de manutenção devem ser realizadas unicamente por pessoal qualificado e habilitado para manipular fluidos de refrigeração..

Instruções para o Inverno

• Colocar a bomba de aquecimento em Modo "OFF".
• Cortar a alimentação da bomba de aquecimento.
• Esvaziar o condensador com a ajuda do dreno para evitar qualquer risco de degradação. (risco importante de congelação).
• Fechar a válvula de "by-pass" e desapertar as uniões de entrada/saída.
• Expulsar ao máximo a água residual do condensador com a ajuda de uma pistola de ar.
• Obturar a entrada e a saída de água na bomba de aquecimento para evitar a entrada de corpos estranhos.
• Cobrir a bomba de aquecimento com a capa de Inverno prevista para este efeito.

Qualquer dano ocasionado por deficiente preparação para o Inverno implica a anulação da garantia..

Condições de utilização

Este aparelho pode ser utilizado por crianças com pelo menos 8 anos de idade assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou sem experiência ou conhecimentos, se forem corretamente supervisionadas ou se tiverem recebido instruções relativas à utilização do aparelho com toda a segurança e os riscos incorridos tiverem sido compreendidos.

As crianças não devem brincar com o aparelho.

A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem vigilância.

2. CARACTERÍSTICAS TÉCNICAS

2.1 Dados técnicos da bomba de aquecimento

Modelos	SUMHEAT Full Inverter	HP5171DT3 HP5211DT3 HP525		1DT3 HP5301DT3
Tensão de alimentação V / Ph / Hz		220 V - 240 V~ / 1 h / 50 Hz
Refrigerante Type HFC - R32 - (CH2F2)
Grupo de segurança Type A2L
Carga kg 0,8 1,35 1,65 1,8
Massa em tCO2eq teqCO	2	0,54 0,91 1,11 1,22
Frequência de controlo de fuga	/	Nenhuma exigência mas é recomendado que esta seja anual
Capacidade de aquecimento Mín--Máx (a)	kW	3,65 -- 17,05	6,35 -- 21,47	5,10 -- 24,30	7,74 -- 30,30
Potência elétrica absorvida Mín--Máx (a)	kW	0,24 -- 2,47	0,46 -- 2,80	0,37 -- 3,79	0,59 -- 4,98
Corrente nominal de serviço Mín--Máx (a)	A	1,58 -- 10,78	2,81 -- 12,24	2,29 -- 16,57	3,48 -- 21,77
COP (coeficiente de desempenho) Máx--Mín (a)	/	15 -- 6,89	13,66 -- 7,65	13,52 -- 6,41	13,03 -- 6,07
Capacidade de aquecimento Mín--Máx (b)	kW	2,87 -- 12,63	4,76 -- 16,49	3,90 -- 18,96	5,53 -- 22,36
Potência elétrica absorvida Mín--Máx (b)	kW	0,43 -- 2,41	0,64 -- 2,88	0,62 -- 3,78	0,86 -- 4,67
COP (coeficiente de desempenho) Máx--Mín (b)	/	6,58 -- 5,24	7,49 -- 5,72	6,33 -- 5,01	6,45 -- 4,79
Corrente máxima de serviço (CMS)	A	15,5	17,7	22,6	23
Calibre do fusível	aM	16	20	25	25
Disjuntor curva D	D	16	20	25	25
Corrente de arranque A		< CMS
Ligação hidráulica	mm	50 mm
Caudal de água nominal (a)	m3/h	7,2	9,2 10,5 13,1
Perda de carga na água máx	kPa	8	17	15	46
Compressor	/	Mitsubishi	Panasonic	Panasonic	Mitsubishi
Tipo	/	Duplo Rotativo
Quantidade	/	1
Resistência de enrolamento a 20°C	Ohm	0,95	0,88	0,88	0,49
Ventilador	/	Axial
Quantidade		1
Diâmetro	mm	522 560 560 600
Número de pás	/	3
Motor	/	DC Inverter
Quantidade	/	1
Velocidade de rotação	Tr/min	600 -- 700	500 -- 700	600 -- 750	500 -- 700
Velocidade Modo Silêncio	Tr/min	400
Nível de pressão acústica a 1 m	dB(A)	49.3 -- 51.8	55.9 -- 58.3	54.6 -- 59.9	TBD
Nível de pressão acústica a 10 m	dB(A)	32.8 -- 35.1	40.3 -- 42.5	39.1 -- 44.4	TBD
Dimensões (sem embalagem) da unidade (C-L-A)	mm	780 x 730 x 868	797 x 777 x 965		846 x 920 x 1024
Peso	kg 75	101 101 123

(a) Ar seco 27°C - Humidade relativa 78% - Temperatura de entrada da água 26°C.
(b) Ar seco 15°C - Humidade relativa 71% - Temperatura de entrada da água 26°C

2. CARACTERÍSTICAS TÉCNICAS (continuação)

Modelos	SUMHEAT Full Inverter	HP5211ET3 HP52	51ET3 HP5301ET3
Tensão de alimentação V / Ph / Hz		380 V - 415 V~ / 3 ph / 50 Hz
Refrigerante Type HFC - R32 - (CH2F2)
Grupo de segurança Type A2L
Carga kg 1,35 1,65 1,8
Massa em tCO2eq teqCO	2	0,91 1,11 1,22
Frequência de controlo de fuga / Nenhuma exigência mas e recomendado que esta seja anual
Capacidade de aquecimento Mín--Máx (a)	kW	6,24 -- 22,10	6,02 -- 24,50	8,12 -- 31,20
Potência elétrica absorvida Mín--Máx (a)	kW 0,46	-- 3,07 0,41	-- 3,67 0,59	-- 5,08
Corrente nominal de serviço Mín--Máx (a)	A	1,00 -- 5,10	0,90 -- 5,81	1,21 -- 8,23
COP (coeficiente de desempenho) Máx--Mín (a)	/	13,70 -- 7,19	14,53 -- 6,68	13,72 -- 6,14
Capacidade de aquecimento Mín--Máx (b)	kW	4,84 -- 16,92	4,55 -- 19,55	5,52 -- 23,05
Potência elétrica absorvida Mín--Máx (b)	kW 0,68	-- 3,10 0,63	-- 3,68 0,79	-- 4,94
COP (coeficiente de desempenho) Máx--Mín (b)	/	7,10 -- 5,46	7,18 -- 6,42	6,98 -- 4,66
Corrente máxima de serviço (CMS)	A	8,7	11,7	13,3
Calibre do fusível	aM	10	12	16
Disjuntor curva D	D	10	12	16
Corrente de arranque	A	< CMS
Ligação hidráulica	mm	50 mm
Caudal de água nominal (a)	m3/h	9,1 10,5 12,6
Perda de carga na água máx	kPa	17	15	46
Compressor	/	Panasonic	Panasonic	Mitsubishi
Tipo	/	Duplo Rotativo
Quantidade	/	1
Resistência de enrolamento a 20°C	Ohm	560	560	600
Ventilador	/	Axial
Quantidade		1
Diâmetro	mm
Número de pás	/	3
Motor	/	DC Inverter
Quantidade	/	1
Velocidade de rotação	Tr/min	500 -- 700	600 -- 750	500 -- 700
Velocidade Modo Silêncio	Tr/min	500	400	400
Nível de pressão acústica a 1 m	dB(A)	56,4 -- 61	55,2 -- 59,7	55,6 -- 59,3
Nível de pressão acústica a 10 m	dB(A)	40,9 -- 45,4	40,9 -- 44,2	36,1 -- 42,2
Dimensões (sem embalagem) da unidade (C-L-A)	mm	797 x 777 x 965		846 x 920 x 1024
Peso	kg	101 101 123

(a) Ar seco 27°C - Humidade relativa 78% - Temperatura de entrada da água 26°C.
(b) Ar seco 15°C - Humidade relativa 71% - Temperatura de entrada da água 26°C

2. CARACTERÍSTICAS TÉCNICAS (continuação)

Utilizar a bomba de aquecimento nos seguintes intervalos de temperatura e humidade para assegurar um funcionamento seguro e eficaz.

	Modo de aquecimento	Modo de Refrigeração
Temperatura exterior -15°C – +43°C +7°C – +43°C
Temperatura da água +12°C – +40°C +8°C – +40°C
Humidade relativa < 80% < 80%
Intervalo de Ajuste do ponto de afinação	+15°C – +32°C +8°C – +32°C

Se a temperatura e a humidade não corresponderem a estas condições, podem disparar os dispositivos de segurança e a bomba de aquecimento pode deixar de funcionar.

A temperatura máxima de aquecimento é limitada à 32°C a fim de evitar a deterioração dos liners. Hayward declina qualquer responsabilidades em caso de utilização que ultrapassa os +32°C.

2. CARACTERÍSTICAS TÉCNICAS (continuação)

2.3 Dimensões

Modelos:

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

HP5211ET3 / HP5251ET3 / HP5301ET3

Unidade : mm

Referência\Tipo	HP5171DT3 HP	5211DT3 HP5	251DT3 HP530	1DT3 HP5211ET	3 HP5251ET3	HP5301ET3
A	867,5 965	965 1024 96	5 965 1024
B	730 777	777 920 777	777 920
C	780 797	797 846 797	797 846
∅	610 650	650 680 650	650 680
D	120 120	120 150 120	120 150
E	204 204	204 242 204	204 242
F	87 85 85	86 85 85 86

3. INSTALAÇÃO E LIGAÇÃO

3.1 Esquema de princípio

Nota: A bomba de aquecimento é fornecida sem qualquer equipamento de tratamento ou filtração. Os elementos presentes no esquema são peças a fornecer pelo instalador.

3. INSTALAÇÃO E LIGAÇÃO (continuação)

3.2 Bomba de aquecimento

Colocar a bomba de aquecimento no exterior e fora de qualquer local técnico fechado.

Escolher uma localização de preferência ensolarada e ao abrigo de ventos dominantes.

O aparelho deve estar perfeitamente acessível para os trabalhos de instalação e de manutenção ulteriores.

Colocada sob abrigo, devem ser respeitadas as distâncias mínimas prescritas abaixo a fim de evitar qualquer risco de recirculação de ar e de degradação dos desempenhos globais da bomba de aquecimento.

Instalar de preferência a bomba de calor sobre uma laje de betão plana e dessolidarizada.

Distância máxima de instalação entre a bomba de aquecimento e a piscina 15 metros.

Comprimento total ida e volta das canalizações hidráulicas 30 metros. Isolar as canalizações hidráulicas de superfície e enterradas.

A bomba de calor deve ser instalada a uma distância mínima da piscina de acordo com a norma NF C 15-100 (ou seja, a 3,5 m da massa de água, em França) ou com as normas de instalação em vigor noutros países.

Não instalar a bomba de calor junto a fontes de calor.

Em caso de instalação em regiões com ocorrência de neve, recomenda-se manter a máquina abrigada para evitar a acumulação de neve no evaporador.

Unidade : mm

Evacuação de ar Evacuação de ar 700 mm 700 mm 700 mm Admissão de ar Admissão de ar Admissão de ar

3. INSTALAÇÃO E LIGAÇÃO (continuação)

3.3 Ligação hidráulica

A bomba de aquecimento é fornecida com duas uniões de 50 mm de diâmetro. Utilizar tubo PVC para canalização hidráulica ∅ 50 mm. Ligar a entrada de água da bomba de aquecimento à conduta proveniente do grupo de filtração e, em seguida, ligar a saída de água da bomba de aquecimento à conduta de água que segue para a bacia. Instalar uma válvula dita de "by-pass" entre a entrada e a saída da bomba de aquecimento. (consultar esquema abaixo).

Entrada de água Ø 50 Saída de água Ø 50

Se for utilizado um distribuidor automático, deve obrigatoriamente ser instalado após a bomba de aquecimento a fim de proteger o condensador Titane contra uma concentração demasiado elevada de produto químico.

Tenha o cuidado de instalar a bomba de by-pass e as uniões fornecidas ao nível de entrada e saída de água da unidade, a fim de simplificar a purga durante o período de Inverno, facilitar o acesso ou a respectiva desmontagem para manutenção.

3. INSTALAÇÃO E LIGAÇÃO (continuação)

3.4 Ligação eléctrica

A instalação eléctrica e a cablagem deste equipamento devem estar em conformidade com a regras de instalação locais em vigor.

F NF C15-100 GB BS7671:1992
D D N VDE 0100-702 EW EVHS-HD 384-7-702
A Ö VE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E U NE 20460-7-702 1993,RECBT ITC-BT-31 2002		M MSA HD 384-7-702.S2
IRL	Wiring Rules + IS HD 384-7-702	PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7	CZ	CSN 33 2000 7-702
LUX	384-7.702 S2	SK	STN 33 2000-7-702
NL	NEN 1010-7-702	SLO	SIST HD 384-7-702.S2
P R SIUEE		TR T$ IEC 60364-7-702

Verifique que a alimentação eléctrica disponível e a frequência da rede correspondem à corrente de funcionamento requerida, tendo em conta a localização específica do equipamento, e a corrente necessária para alimentar qualquer outro aparelho ligado ao mesmo circuito.

HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3 230V～ +/- 10% 50 Hz 1 fase HP5211ET3 HP5251ET3 HP5301ET3 400V～ +/- 10% 50 Hz 3 fases Verificar que o equilíbrio das fases não excede os 2 %

Observe o esquema de cablagem correspondente em anexo § 6.1.

A caixa de ligações encontra-se atrás do painel frontal.

• Três ligações L-N-GND destinam-se à alimentação elétrica dos modelos monofásicos.
• Cinco ligações R-S-T-N-GND são destinadas à alimentação dos modelos Trifásicos.

Os terminais (1-2) destinam-se ao servocomando da bomba de filtração (relé K2). Os terminais (3-4) fechados, por predefinição, ao controlo funcionamento/paragem à distância.

= = ⊗ L N ⊕ Alimentação geral 230 V~ / 50 Hz

K2 === 1342 Contacto seco 7 A máx. livre de potencial Função prioridade aquecimento. Contacto Funcionamento/ Paragem à distância A1

3. INSTALAÇÃO E LIGAÇÃO (continuação)

Alimentação geral 400 V 3N ∼ / 50 Hz

K2 === 1342 × × × × Contacto seco 7 A máx.

livre de potencial Função prioridade aquecimento.

Nunca utilizar uma tomada de corrente para a alimentação.

A linha de alimentação eléctrica deve ser dotada, de maneira apropriada, de um dispositivo de proteção omnipolar do tipo disjuntor curva D, assim como de um disjuntor diferencial de proteção 30 mA (ver tabela abaixo).

Modelos HP5171DT3 HP5211DT3 HP5251DT3 HP5301DT3
Alimentação eléctrica V/Ph/Hz		230V~ 50Hz	230V~ 50Hz	230V~ 50Hz	230V~ 50Hz
Disjuntor curvo D A 16	20 25 25
Secção de cabo	mm ^2	3G2.5	3G4	3G4	3G4

Modelos		HP5211ET3	HP5251ET3	HP5301ET3
Alimentação eléctrica	V/Ph/Hz	400V 3N~ 50Hz	400V 3N~ 50Hz	400V 3N~ 50Hz
Disjuntor curvo D	A	10	12	16
Secção de cabo	mm2	5G2.5	5G2.5	5G2.5

Utilizar o cabo de alimentação do tipo RO 2V / R 2V ou equivalente.

As secções de cabo são fornecidas para um comprimento máximo de 25 m. Devem no entanto ser verificadas e adaptadas em função das condições de instalação.

Tenha sempre o cuidado de interromper a alimentação principal antes de abrir a caixa de comando eléctrico.

Após o seccionamento da alimentação, aguardar 10 minutos antes de aceder às partes ativas internas do equipamento (energia armazenada nos condensadores).

3. INSTALAÇÃO E LIGAÇÃO (continuação)

3.5 Primeira colocação em serviço

Procedimento de arranque - uma vez a instalação terminada, seguir e respeitar as etapas seguintes:

1) Faça girar os ventiladores com a mão a fim de verificar que ele pode girar livremente com a mão, e que a hélice está fixada correctamente sobre o eixo do motor.
2) Assegure-se que a unidade está correctamente ligada à alimentação principal (ver esquema de cablagem em anexo).
3) Active a bomba de filtração.
4) Verifique que todas as válvulas de água estão abertas, e que a água flúi para a unidade antes de passar ao modo de aquecimento ou refrigeração.
5) Verifique que o tubo de purga de condensados está correctamente fixado e não apresenta nenhuma obstrução.
6) Active a alimentação eléctrica destinada à unidade, depois prima a tecla Marche/Arrêt (Marcha/Paragem) 📊 painel de comando.
7) Verifique se, ao ligar, o símbolo de alarme (⚠) não está vermelho. Se for o caso, consulte o guia de resolução de problemas (consulte a secção 6.4).
8) Fixe o débito de água com a ajuda da válvula de by-pass (ver § 3.6 e 2.1), conforme previsto respectivamente para cada modelo, de modo a obter uma diferença de temperatura Entrada/Sáida de 2°C.
9) Após um funcionamento de alguns minutos, verifique que o ar que sai da unidade é refrigerado (entre 5 e 10°).
10) Com a unidade em serviço, desactive a bomba de filtração. A unidade deve parar automaticamente e apresentar o código de erro E03.
11) Faça funcionar a unidade e a bomba da piscina 24 horas sobre 24, até que seja atingida a temperatura da água pretendida. Quando a temperatura de entrada de água atingir o valor de afinação, a unidade pára. Volta então a arrancar automaticamente (desde que a bomba da piscina esteja em serviço) se a temperatura da piscina for iunferior em pelo menos 0,5°C à temperatura regulada.

Controlador de débito - A unidade é dotada de um controlador de débito que activa a bomba de calor quando a bomba de filtração da piscina está em serviço, e desactiva-a quando a bomba de filtração está fora de serviço. Por falta de água, aparece no regulador o código de alarme E03 (Ver § 6.4).

3. INSTALAÇÃO E LIGAÇÃO (continuação)

Temporização - a unidade integra uma temporização de 3 minutos, a fim de proteger os componentes do circuito de comando, eliminar qualquer instabilidade em termos de re-arranque e qualquer interferência ao nível do contactor. Graças a esta temporização, a unidade voltar a arrancar automaticamente cerca de 3 minutos após qualquer corte do circuito de comando. Mesmo um corte de corrente de curta duração activa a temporização de arranque.

3. INSTALAÇÃO E LIGAÇÃO (continuação)

3.6 Ajuste do débito de água

Com as válvulas de entrada e saída de água abertas, ajustar a válvula de "by-pass" de modo a obter uma diferença de 2°C entre a temperatura de entrada e saída de água (ver esquema de princípio § 3.1). Pode verificar a Ajuste visualizando as temperaturas de entrada/saída directamente no painel de comando.

Nota: A abertura da válvula de "by-pass" provoca um débito menor, logo um

01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C

Temperatura de entrada de água
Temperatura de saída de água

aumento da ΔT.

O fecho da válvula de “by-pass” provoca um débito maior, logo uma diminuição da T .

4. INTERFACE DO UTILIZADOR

4.1 Apresentação geral

A bomba de aquecimento está equipada com um painel de comando digital com ecrã táctil, ligado electricamente e pré-regulado de fábrica em modo de aquecimento.

21345 01-01 2017 10:15:00 26.5°C IN SET 26.0°C OUT 28.0°C 12a 10a1112b10b10c

Legenda

1 A	e (vermelho intermitente)
2 E	oloqueado
3 D
4 H
5 T	eratura exterior
6		Base de registo (Temperatura da água e potência absorvida)
7		Leitura e registo dos parâmetros
8		Deslocamento para cima/Aumentar
9		Deslocamento para baixo/Diminuir
10		Seleção do modo de funcionamento
10a		arrefecimento

10b	aquecimento
10c	automático
11 S	de água
12 S	ção do modo silêncio
12a	Configurar temporizador do modo silêncio
12b	Indicador do modo silêncio e activação
13 C	ersão °C/°F
14 T	érature Entrée d'eau
15	Configuração de data e hora Temporizador ON/OFF
16 D	ongelamento em curso
17 M	a/Paragem

4. INTERFACE DO UTILIZADOR (continuação)

Quando a bomba de aquecimento está em espera (Modo OFF), o botão está acinzentado.

Modo ON (ligado)

Quando a bomba de aquecimento está em funcionamento ou em Ajuste (Modo ON), ao acender, o botão está verde.

4.2 Configuração de data e hora

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Timer 2 Voltar ao ecrã anterior 4 00-00 2017 00:00:00 WED 71-13 2017 00:00:00 1 2 3 4 5 6 7 8 9 0 Sair sem guardar Retroceder Validar

Preencher todos os campos (Dia/Mês/Ano, Hora/Minuto/Segundo antes de validar. Caso contrário, as alterações não serão guardadas.

4.3 Ajuste da função Timer (temporizador)

O ajuste desta função é necessária caso pretenda fazer funcionar a bomba de aquecimento por um período mais curto que o definido pelo relógio de filtração. Pode assim programar um arranque diferido e um arranque antecipado ou simplesmente impedir um intervalo horário de funcionamento (por exemplo a noite).

É possível programar 1 Timer de Arranque e 1 Timer de Paragem.

4. INTERFACE DO UTILIZADOR (continuação)

Azulado = Activado

Acinzentado = Desactivado

O ciclo de configuração é "de hora a hora".

• Uma vez que a hora de início está configurada, premir (passo 6) para activar o Temporizador. O símbolo e a hora ficam com uma cor azulada.
• Repetir os passos 3 a 6 para configurar e activar a hora de paragem ( )
• Depois de configurar, a placa de funcionamento da bomba de calor fica com uma cor esverdeada e a placa de paragem fica com uma cor amarelada.
• Premir 2 vezes para voltar ao ecrã principal.

4. INTERFACE DO UTILIZADOR (continuação)

4.4 Ajuste e visualização do ponto de ajuste

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C

Em Modo "OFF" ou Modo "ON"

Premir para visualizar o ponto de ajuste ; depois premir ou para definir o ponto de ajuste pretendido.

Premir para validar. Retrocederá automaticamente para o ecrã principal,

O ajuste efectua-se com uma precisão de 0,5 °C

É recomendável nunca ultrapassar a temperatura de 32°C para evitar a alteração das juntas.

4. INTERFACE DO UTILIZADOR (continuação)

4.5 Bloqueio e libertação do ecrã táctil

O ecrã de controlo fica bloqueado automaticamente ao fim de um minuto (por predefinição).

É possível ajustar o período de tempo (entre 1 a 10 minutos) antes de o ecrã ficar automaticamente bloqueado, bem como desactivar simplesmente esta opção.

3) Seleccionar um período entre 1 e 10 minutos. A alteração é guardada automaticamente.
4) Premir 2 vezes para voltar ao ecrã principal.
5) Premir para desactivar o bloqueio automático.

Para desbloquear o ecrã, premir qualquer local no ecrã durante 2 segundos. Introduzir o código “22” e validar, premindo EN

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C >>

4. INTERFACE DO UTILIZADOR (continuação)

4.6 Ajustamento do modo SILÊNCIO

O modo silêncio permite utilizar a bomba de calor em modo económico e muito silencioso quando as necessidades de aquecimento são baixas (manter a temperatura da piscina ou assegurar o funcionamento ultra silencioso). Esta função pode ser Activada/Desactivada manualmente ou usando um temporizador.

Activação Manual

4. INTERFACE DO UTILIZADOR (continuação)

Desactivação Manual

01-01 2017 10:15:00 26.5°C IN 26.5 °C OUT 28.8 °C

4. INTERFACE DO UTILIZADOR (continuação)

Configurar o temporizador (cont.)

Mute Timer ON OFF 1 00:00 2 00:00 Mute Timer ON OFF 1 2 3 4 5 6 7 8 9 0 20:00 || 08:00

1) Hora de início, introdução e validação.
2) Hora de fim, introdução e validação.
3) Validar.

Mute Timer 6 10 12 14 8 16 6 18 4 20 2 22 0 24 ON ON 20:00 08:00

4) Activação.
5) Desactivação.
6) Voltar ao ecrã principal.

O ciclo de configuração é "de hora a hora".

Depois de o activar, o temporizador fica activo 24 horas por dia.

5. MANUTENÇÃO E PREPARAÇÃO PARA O INVERNO

5.1 Manutenção

Estas operações de manutenção devem ser realizadas 1 vez por ano a fim de garantir a longevidade e o bom funcionamento da bomba de aquecimento.

• A manutenção e as reparações do aparelho devem ser efectuada por um profissional autorizado conforme os textos regulamentares e as regras da arte em vigor no país onde o aparelho é instalado (cf § 3.4). Para qualquer intervenção no circuito frigorífico, o profissional deve ser titular de um atestado de capacidade para o manuseamento de fluidos refrigerantes.
• Verificar o cabo de alimentação. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por uma pessoa qualificada e habilitada.
• Verificar a ligação do aparelho à terra e a sua continuidade.
• Limpar o evaporador com a ajuda de uma escova macia ou jacto de ar ou água. Atenção, nunca utilizar um aspersor de alta pressão.
• Verificar o bom escoamento dos condensados.
• Verificar o aperto das ligações hidráulicas e eléctricas
• Verificar a estanqueidade hidráulica do condensador.
• Solicitar a um profissional com formação que verificaque a impermeabilidade do circuito frigorífico através do detetor de fugas.

Antes de qualquer operação de manutenção a bomba de aquecimento deve ser desligada de qualquer fonte de corrente eléctrica. As operações de manutenção devem ser realizadas unicamente por pessoal qualificado e habilitado para manipular fluidos de refrigeração.

5.2 Preparação para o Inverno

• Colocar a bomba de aquecimento em Modo "OFF".
• Cortar a alimentação da bomba de aquecimento.
• Esvaziar o condensador com a ajuda do dreno para evitar qualquer risco de degradação. (risco importante de congelação).
• Fechar a válvula de “by-pass” e desapertar as uniões de entrada/saída.
• Expulsar ao máximo a água residual do condensador com a ajuda de uma pistola de ar.
• Obturar a entrada e a saída de água na bomba de aquecimento para evitar a entrada de corpos estranhos.
• Cobrir a bomba de aquecimento com a capa de Inverno prevista para este efeito.

Qualquer dano ocasionado por deficiente preparação para o Inverno implica a anulação da garantia.

6. ANEXOS

6. ANEXOS (continuação)

HP5211DT3 / HP5251DT3

ACL-OUT EMI ACN-OUT PCN-IN Y/G TM1 BLK OND YLL 400V WHIT 400A RED -2V BLK SND YLL 400V WHIT 400A RED -2V Controller WiFi AC-N1 OUT5 OUT4 OUT3 OUT2 RLY1 CN2 4 CPS Drive Board CN614 W CKD A U DNM4 W V U CN808 P1 P2 CN667 PL ACD ACL L1 L2 KM1 N electric reactor L4 L PTC KM1 L2 N Main Board CN9 CCN11 A13 5V A12 A10 CT IT 5 FS CN8 4 CN13 RED BLK WHT U V W COMP Pressure sensor (PS) RED BLK WHT AT OT SUT LP 6kX x X x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Dy Contact 7 A max Remote CN'OFF connection HP OHP OHP

LEGENDA

PS : SENSOR DE PRESSÃO EEV : REGULADOR ELECTRÓNICO

AT : SONDA DE TEMPERATURA DO AR FM1 : MOTOR VENTILADOR DC

OT : SONDA DE TEMPERATURA SAÍDA DE ÁGUA

HP : PRESSÓSTATO ALTA PRESSÃO

SUT : SONDA DE TEMPERATURA DE ASPIRAÇÃO

OHP : PROTEÇÃO TÉRMICA

LP : PRESSÓSTATO BAIXA PRESSÃO 4V : VÁLVULA DE 4 VIAS

FS : DETECTOR PRESENÇA DE ÁGUA

K2 : CONTACTO SECO LIVRE DE POTENCIAL 7 A MÁX

IT : SONDA DE TEMPERATURA ENTRADA DE ÁGUA

PTC : TERMISTOR

CT : SONDA TEMPERATURA EVAPORADOR

KM1 : CONTACTOR DO COMPRESSOR

ET : SONDE TEMPÉRATURE REFOULEMENT

COMP : COMPRESSOR

6. ANEXOS (continuação)

HP5301DT3

ACL-01 EMI ACN-01 TACN-01 L N Z YIG RLU N RED L YIG K2 1 2 3 4 L N ALIM POWER 220-240V~ / 50Hz Dry Contact / A max Stainless DN/OFF correction Fan Driver Board CN1 CN4 BLK VER WHT1 ELK GND REL 4868 WHT 4856A- WHT12V RLK GND WHT 4859A- WHT12V Controller WiFi AC-N1 OUT5 OUT4 OUT3 OUT2 RLY1 4V K2 4V CN2 CN6-14 2V 2ND A S CN804 CW-1 CN888 PT- P2 CN867 PC-AON ACL 1.3 W P1 P2 E2 E1 KM1 electric reactor L4 L3 L2 L1 L0 L-3 L-2 L-1 PNC1 PTC KM1 Main Board CN9 CN11 5V RED R.K. BUT AT OT SUT LP CN13 CN12 AT 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kV 5kW Pressure sensor (PS)

LEGENDA

PS : SENSOR DE PRESSÃO CT : SONDA TEMPERATURA EVAPORADOR

AT : SONDA DE TEMPERATURA DO AR

ET : SONDA DE TEMPERATURA DE DESCARGA

OT : SONDA DE TEMPERATURA SAÍDA DE ÁGUA

6. ANEXOS (continuação)

HP5211ET3 / HP5251ET3

Alimosolve-anglyral 380-415V/3N^ / 50Hz Dry Contact Remote 7 A max. ON/OFF Fan Driver Board CN1 GNB BLK 4V 12V Y/G Controller WiFi R RED S BLK T WHT N BLU Y/G R S T N K2 1 2 3 4 5 6 7 8 HP OHP R CN R CN R CN- DC+ DC1+ DC- DC1- DC+IN DCN+IN CNSK2 4 2 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V 4V

LEGENDA

PS : SENSOR DE PRESSÃO ET : SONDA DE TEMPERATURA DE DESCARGA

AT : SONDA DE TEMPERATURA DO AR

SUT : SONDA DE TEMPERATURA DE ASPIRAÇÃO

HP : PRESSÓSTATO ALTA PRESSÃO

LP : PRESSÓSTATO BAIXA PRESSÃO

OHP : PROTEÇÃO TÉRMICA

FS : DETECTOR PRESENÇA DE ÁGUA 4V : VÁLVULA DE 4 VIAS

IT : SONDA DE TEMPERATURA ENTRADA DE ÁGUA

K2 : CONTACTO SECO LIVRE DE POTENCIAL 7 A MÁX

CT : SONDA TEMPERATURA EVAPORADOR

COMP:COMPRESSOR

6. ANEXOS (continuação)

HP5301ET3

Página deixada em branco intencionalmente

6. ANEXOS (continuação)

6.2 Ligações prioridade aquecimento bomba monofásica

Retirar o painel frontal para aceder ao bloco de terminais elétricos.

230 V ∨ N 50 Hz Ph 1L1 3L2 5L3 13N0 A1 230V/45-60 Hz 16(4) 250- R 3d Made in Germany 2T1 4T2 6T3 14N0 A2 4 5 6 7 1 2 3 8 4 5 6 7 1 2 3 8 Contacto seco 7 A máx. K2 = L N Alimentação geral 230V ∼ / 50Hz Bomba monofásica

Os terminais 1 e 2 emitem um contacto seco livre de potencial, sem polaridade de 230 V\~ / 50 Hz.

Cablar os terminais 1 e 2 respeitando a cablagem indicada acima, a fim de controlar o funcionamento da bomba de filtração por ciclo de 2 minutos todas as horas se a temperatura da bacia for inferior ao ponto recomendado.

Nunca conecte a alimentação da bomba de ção directamente sobre os terminais 1 e 2.

6. ANEXOS (continuação)

6.3 Ligações prioridade aquecimento bomba trifásica

Retirar o painel frontal para aceder ao bloco de terminais elétricos.

400V 3N~ 50 Hz NL3L2L1 1L13L25L3A113N0 2T14T2 6T3A214N0 230V/45-60 Hz 16(4) 250- R 3d Made is Germany 4567 2138 Contacto seco 7 A máx. K2 Bomba trifásica Alimentação geral 400V 3N~ / 50 Hz

Os terminais 1 e 2 emitem um contacto seco livre de potencial, sem polaridade de 230 V\~ / 50 Hz.

Cablar os terminais 1 e 2 respeitando a cablagem indicada acima, a fim de controlar o funcionamento da bomba de filtração por ciclo de 2 minutos todas as horas se a temperatura da bacia for inferior ao ponto recomendado.

Nunca conecte a alimentação da bomba de ação directamente sobre os terminais 1 e 2.

6. ANEXOS (continuação)

6.4 Vistas explodidas e peças sobressalentes

HP5171DT3 / HP5211DT3 / HP5251DT3 / HP5301DT3

6. ANEXOS (continuação)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANEXOS (continuação)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANEXOS (continuação)

HP5211ET3 / HP5251ET3 / HP5301ET3

6. ANEXOS (continuação)

HP5211ET3 / HP5251ET3 / HP5301ET3

Rep	Designação Ref HP5211ET3 HP5251ET3 HP5301	ET3
36	Hélice ventilador ∅ 560 mm HWX35072195		√	√	n/a
	Hélice ventilador ∅ 600 mm HWX20000270057 n/a n/a				√
37	Grelha de protecção do ventilador	HWX32003210142	√	√	n/a
		HWX80700160 n/a n/a			√
38	Placa eletrónica mãe	HWX72200033211E	√	n/a n/a
		HWX72200033251E n/a		√	n/a
		HWX72200033301E n/a	n/a		√
39	Mapa Ventilador Inverter	HWX82300485	√	√
40	Terminal de 4 ligações	HWX20003909	√	√
41	Placa filtro	HWX82300074	√	√
42	Relés K2	HWX20000360297	√	√
43	Terminal L-N-GND	HWX20000390180	√	√
44	Terminal 4 pinos	HWX20000390046	√	√
45	Bobina reatância	HWX20000370030	√	√
46 /		/	/	/	/
47	/	/	/	/	/
48	Mapa Ventilador compressor	HWX82300112	√	√	n/a
		HWX302010000012	n/a n/a		√
49	Placa condensador	HWX302010000014	√	√
50	Bloco de terminais L-N-GND reatância	HWX20000390223	√	√
51	Garrafa de líquido	HWX20000140579 n/a		√	√

6. ANEXOS (continuação)

6.5 Guia de resolução de avarias

Certas operações devem ser realizadas por um técnico habilitado.

Em caso de defeito na bomba de calor, o símbolo ófica vermelho e a piscar no canto esquerdo do ecrã.

Em caso de falha, as indicações seguintes aparecem no ecrã:

01-01 2017 10:15:00 ! 26.5°C IN 26.5 °C OUT 28.8 °C Fault records Protection/Fault Time EC8 Communication Fault 01-01-17 15:06 Código de erro Descrição Data e hora da ocorrência

Após a resolução do problema, o erro é apagado automaticamente e o triângulo volta a ficar cinzento.

Para apagar a lista de erros, premir Cearn seguida, premir para voltar ao ecrã anterior.

6. ANEXOS (continuação)

Avaria	Códigos de erro	Descrição Solução
Avaria sonda de entrada de água	P01	The sensor is open or has short-circuited.	Verificar a ligação Azul AIN6 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ substitui-la.
Avaria sonda de saída de água	P02		Verificar a ligação Vermelha AIN7 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ, substitui-la.
Avaria sonda temperatura exterior	P04		Verificar a ligação AIN9 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ, substitui-la.
Avaria sonda descongelação	P05		Verificar a ligação Amarela AIN8 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ substitui-la.
Defeito sonda de aspiração compressor	P07		Vérifier la connectique Verte AIN5 sur la carte et mesurer la résistance de la sonde, si elle est inférieure à 100Ω ou supérieure à 500 kΩ, remplacez la.
Falha Resistência 6.8 kΩ P09			Verificar a ligação AIN11 na placa e medir a resistência, substitui-la se R < a 6.8 kΩ
Defeito sonda de descarga compressor	P081		Verificar a ligação Preta AIN12 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ substitui-la.
Temperatura de descarga demasiado elevada	P082	Temperatura de descarga > a 120°C	Medir a temperatura de descarga na saída do compressor, se a T medida for < a 120°C substituir a sonda. Fazer um teste de incondensável
Protecção de alta pressão	E01	O sensor está aberto ou apresenta curto-circuito.	Verificar os conetores CN30/HP no mapa ou substituir o sensor
			Verificar o caudal de água
			Verificar o detector de caudal de água
			Verificar a abertura das válvulas
			Verificar o by-pass
			Verificar a sujidade do evaporador
			Temperatura da água muito elevada
			Problema de gás não condensável após manutenção, fechar e retirar o vácuo do circuito frigorífico
			Carga de fluido muito elevada, retirar fluido com uma garrafa
Protecção de baixa pressão	E02	O sensor está aberto ou apresenta curto-circuito.	Verificar a ligação AI/DI03 no mapa ou substituir o sensor
			Fuga grave de fluido de refrigeração, procurar uma fuga com o detector
			Fluxo de ar muito fraco, verificar a velocidade de rotação do ventilador
			Verificar a sujidade do evaporador, limpar a superfície

1. ANEXOS (continuação)

Avaria	Códigos de erro	Descrição Solução
Avaria detector de débito	E03	O sensor está aberto ou apresenta curto-circuito.	Verificar a ligação Al/DI02 no mapa ou substituir o sensor
			Falta de água, verificar o funcionamento da bomba de filtração
			Verificar a abertura das válvulas de paragem
			Verificar a configuração do by-pass
Falha temperatura saída de água	E05	Aplicável apenas em modo Frio, Temperatura de saída de água < à 4°C	Parar a bomba de calor, limite de utilização atingido
Diferença de temperatura entrada/saída >13 °C	E06 Aplicável apenas no modo Frio		Falta de água, verificar o funcionamento da bomba de filtração
			Verificar a abertura das válvulas de paragem
			Verificar a configuração do by-pass
Protecção Antigelo E07 Temperatura de saída da água < 4 °C			Verificar a ligação Vermelha AIN7 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ, substitui-la.
			Parar a bomba de calor, drenar o condensador, risco importante de gelo.
Problema de comunicação	E08	Não há nenhuma comunicação entre a placa eletrónica e a interface do utilizador	Verificar as ligações e os conetores - ver esquema elétrico
Protecção antigelo de nível 1 E19		2 °C < Temperatura da água < 4 °C e Temperatura do ar < 0 °C	Interromper o funcionamento da bomba de calor, esvaziar o condensador para evitar o congelamento. Por defeito, a bomba de calor inicia a bomba de filtração e a bomba de calor para evitar a entrada de gelo.
Protecção antigelo de nível 2 E29		Temperatura da água < 2 °C e Temperatura do ar < 0 °C	Interromper o funcionamento da bomba de calor, esvaziar o condensador para evitar o congelamento. Por defeito, a bomba de calor inicia a bomba de filtração e a bomba de calor para evitar a entrada de gelo.
Defeito do motor ventilador F031	Motor bloqueado ou defeito de ligação		Verificar a sua livre rotação; verificar os conetores CN97/DCFan; substituir o motor
A bomba de calor não arranca F08	Inversão ou ausência de fase possível		Inverter duas fases no bloco de terminais R-S-T.Verificar a ligação e o aperto do fases.
Temperatura exterior demasiado baixa	TP	Temperatura exterior demasiado baixa < à H34 (predefinida -15°C)	Verificar a ligação AIN9 na placa e medir a resistência da sonda, se for inferior a 100 Ω ou superior a 500 kΩ, substitui-la.
			Verificar o valor do parâmetro H34
Defeito sensor de pressão	PP	O sensor está aberto ou em curto circuito	Icar a ligação (ver o esquema eléctrico)

6. ANEXOS (continuação)

6.6 Base de registo

No ecrã principal, premir para abrir o histórico dos registos das temperaturas de entrada e de saída da água.

Estes dados estão disponíveis durante 60 dias.

01-01 2017 10:15:00 26.5°C IN 26.5°C OUT 28.8°C Curva Temperatura de entrada da água Curva Temperatura de saída da água Temperature 40°C 35°C 30°C 25°C 20°C 15°C 10°C Comp.Frequency

Premir para voltar ao ecrã principal.

6.7 Garantia

CONDIÇÕES DE GARANTIA

Todos os produtos HAYWARD são garantidos contra todos os defeitos de fabrico ou de matéria-prima durante um período de dois anos a contar da data de aquisição. Qualquer reclamação de garantia deverá ser acompanhada de uma prova de compra contendo a data. Recomendamos, assim, que conserve a sua factura.

A garantia HAYWARD é limitada à reparação ou substituição, por opção da HAYWARD, dos produtos defeituosos desde que tenham sido submetidos a uma utilização normal, em conformidade com as prescrições mencionadas no respectivo manual de utilização, que o produto não tenha sido modificado de nenhuma forma e tenha sido utilizado unicamente com componentes e peças da HAYWARD. Os danos devidos ao gelo e aos ataques de agentes químicos não são garantidos. Todas as outras despesas (transporte, mão-de-obra...) estão excluídas

da garantia.

A HAYWARD não poderá ser considerada responsável por qualquer dano directo ou indirecto proveniente da instalação, da ligação ou do funcionamento incorrecto do produto.

Para fazer aplicar uma garantia ou solicitar a reparação ou substituição de um artigo, dirija-se ao seu revendedor. Não será aceite qualquer devolução de material à nossa fábrica sem o nosso acordo prévio por escrito. As peças de desgaste não se encontram cobertas pela garantia.

6.8 Fim de vida do aparelho

O símbolo da lixeira barrada relativo ao tratamento e à revalorização dos detritos elétricos e eletrónicos significa que em caso algum os produtos devem ser descartados com o lixo doméstico, com os itens volumosos ou num aterro.

Em fim de vida, o aparelho deve ser objeto de uma recolha seletiva com vista à sua reciclagem ou revalorização. Um circuito específico de recuperação para este tipo de produtos foi implementado nos países da União Europeia e na Noruega.

Contactar o instalador ou o representante local para proceder à recolha, ao desmantelamento e à reciclagem deste aparelho.

O retratamento do líquido refrigerante, do óleo e das outras peças deve ser realizado por um profissional qualificado autorizado conforme as legislações locais e nacionais em vigor.

Se o produto contiver pilhas marcadas com este símbolo, isto significa que as pilhas podem conter substâncias nocivas ou poluentes. Neste caso, entregue as pilhas num ponto de recolha de pilhas usadas.

SUMHEAT FULL INVERTER

3. INSTALLAZIONE E COLLEGAMENTO 9

5. MANUTENZIONE E SVERNAMENTO 25

5.1 Manutenzione 25

5.2 Svernamento 25

6. APPENDICI 26

3. INSTALLAZIONE E COLLEGAMENTO

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3.2 Pompa di calore

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3. INSTALLAZIONE E COLLEGAMENTO (segue)

3. INSTALLAZIONE E COLLEGAMENTO (segue)
