PHC 18 - Telefoonoplader FESTOOL - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING PHC 18 FESTOOL

Vereenvoudigde EU-conformiteitsverklaring. Hiermee verklaart Festool GmbH dat het type zendins

tallatie PHC 18 voldoet aan richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op volgend internetadres: www.festool.nl

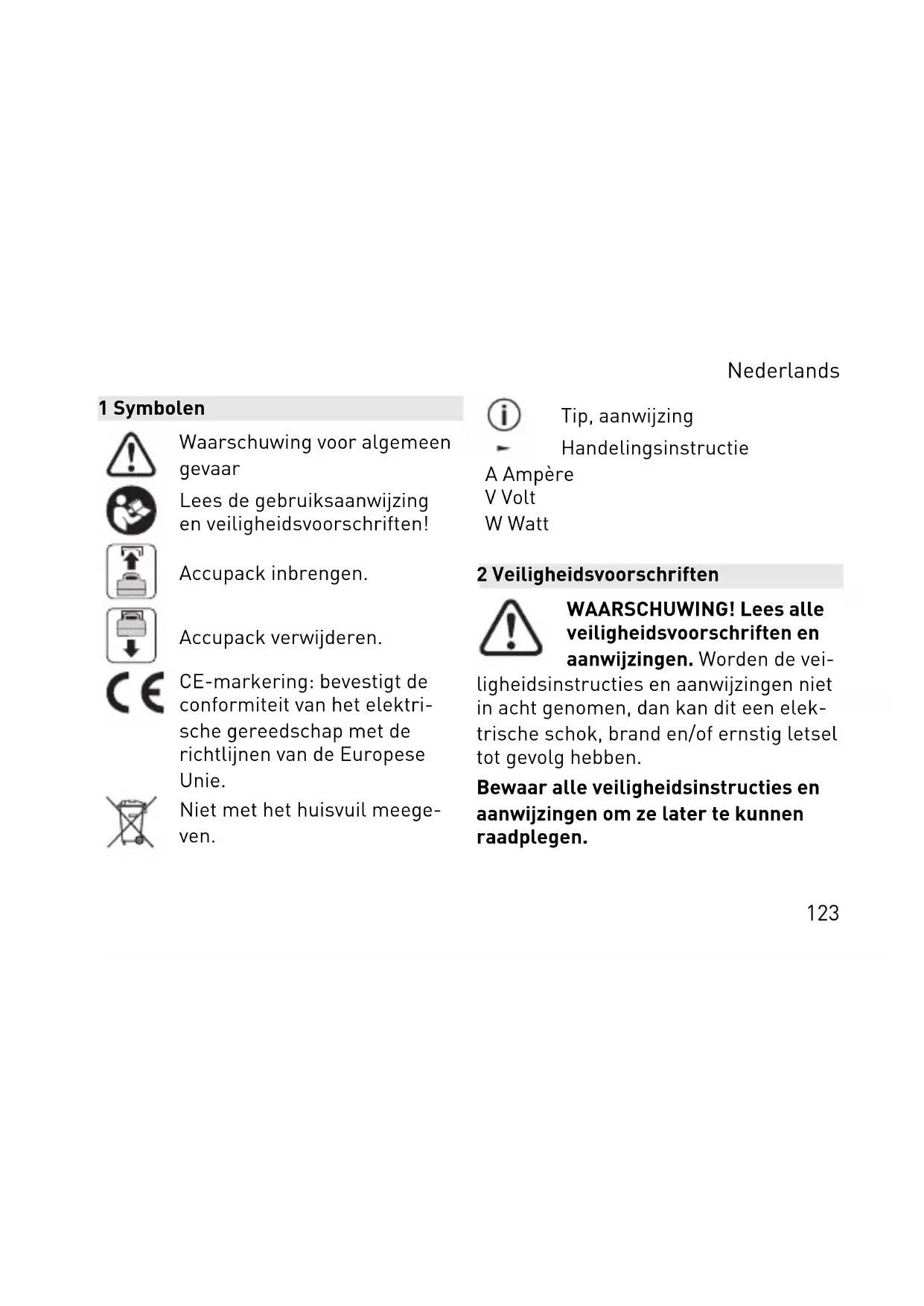

Waarschuwing voor algemeen gevaar

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Accupack inbrengen.

Accupack verwijderen.

CE-markering: bevestigt de conformiteit van het elektrische gereedschap met derichtlijnen van de Europese Unie.

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie

A Ampère

V Volt

W Watt

2 Veiligheidsvoorschriften

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de vei

ligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te können raadplegen.

Nederlandsls

Volg de gebruiksaanwijzing van het.Accupack.

• Apparaat Niet in de regen of in een vochtige omgeving gebruiken. Vocht in het apparaat kan tot kortsluiting en brand leiden.

• Geen spijker, draad of iets dergelijks in de USB-bus steken. Dit kan anders kortsluiting, rook of vuur veroorzaken.

• De USB-bussen nicht met het stopcontact, een andere stroombron of een apparaat met hoge spanning verbinden. Anders bestaat er brandgevaar. De USB-bussen dienen alleen voor het opladen van laagsspanningsapparaten

USB-A-uitgang = 5V / 2,4A

uitgang compatibel met USB-CTM = 5 V/3,0 A).

3 Gebruik volgens de voorschriften

De Telefooaplader is bedoeld voor het opladen van mobiele eindapparaten met eigen USB-kabel of voor het inductieve opladen van smartphones.

De Telefooaplader is geschikt voor het gebruik met de Festool-accupacks van de série BP uit bezelfde spanningsklassie.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaatsvindt.

Nederlands

Telefooonplader PHC 18
USB-A-uitgang	5 V / 2,4 A (12 W / poort)
Uitgang compatibel met USB-C TM	5 V / 3,0 A (15 W / poort)
Inductief opladen:
Qi-BPP / Qi-PPDE 5 W / 9 W
Bedrijfstemperatuur -10 °C tot 50 °C (14 °F tot 122 °F)
Afmetingen (LxBxH) 125 mm x 77,4 mm x 39 mm	(4,9" x 3,0" x 1,5")

Nederlandss

5 Apparaatcomponenten

[1-1] Uitgang compatibel met USB-CTM
[1-2] Aan-/uitschakelaar
[1-3] USB-A-uitgang
[1-4] LED-indicatie
[1-5] Inductief oplaadvlak

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Acccupack

Vóör deplaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2A]

Accupack verwijderen.

[2B]

Accupack plaatsen - tot aan het vastklikken.

①

Meer informatatie over het accu-pack met capaciteitsindicatie vindt u in de gebruiksaanwijzing van het accupack.

7 Gebruik

7.1 In-/uitschakelen

Inschakelen

Aan-/uit-schakelaar [1-2] indrukken.

Nederlandss

LED-indicatie [1-4] brandt groen: Telefoonoplader is stand-by.

of

LED-indicatie [1-4] knippert 2 seconden groen: Accucapaciteit laag, Telefoonp-lader schakelt automatisch uit.

Uitschakelen

Aan-/uitschakelaar [1-2] 2 seconden ingedrukt houden.

Telefooaplader schakelt uit.

Als er geen uitgang actief is en de Telefoonoplader zich 30 minuten in stand-by bevindt, scha-kelt de Telefoonoplader automatisch UIT.

7.2 Opladen

Inductief opladen

Smartphone in het midden van het inductieve oplaadvlak [1-5] leggen.
- Oplaadtoestand op de smartphone controlleren.

LED-indicatie [1-4] brandt groen: Opladen begint automatisch of opladen is af-gesloten.

Als de smartphone het inductieve laden nicht automatisch start:

• Beschermhoesje van des smartphoneevt. verwijderen.
• Smartphone met dechyterkant in het midden op het induc-tive oplaadvlak [1-5] leggen.

Nederlandsls

• Positie van de smartphone iets veranderen tot het opladen start.

Opladen met USB-kabel*

i

Metalen vreemde voorwerpen (bijv. munten of sleutels) beinvloeden het opladen en mogen Niet op het inductieve oplaadvlak [1-5] liggen.

• USB-kabel* mie USB-A-uit-gang [1-3] of met uitgang compatibel met USB-CTM [1-1] verbinden.
• USB-kabel* met eindapparaat verbinden.
• Oplaadtoestand op het eindapparaat controleren.

LED-indicatie [1-4] brandt groen: Opladen begint automatisch of opladen is afgesloten.

• Wordt nicht meegeleverd.

7.3 Foutoplossing

LED-indicatie [1-4] knippert rood: Op-laden mislukt.

Opladen van de gebruike uitgang of het inductieve oplaadvlak worden afgebrozen.

Uitschakelen (zie hoofdstuk 7.1).
Accupack afnemen (zie hoofdstuk 6).
Telefooonoplader op gebreken of vreeimde voorwerpen controleren.
- USB-kabel* controlleren.
Accupack weer aanbrengen (zie hoofdstuk 6).
- Inschakelen (zie hoofdstuk 7.1).

• Opladen met een ander eindapparaat opnieuwuitvoeren.

Als er geen eindapparaat opgeladen kan worden, contact opnemen met de fabrikant of serviceworkplaats (zie hoofdstuk 8).

• Wordt nicht meegeleverd.

LED-indicatie [1-4] brandt rood: Te ho-ge temperatuur.

Opladen wordt onderbroken.

Opladen worden voortgezet, zodra de temperatuur weeer laag genoeg is: LED-indicatie [1-4] brandt groen.

8 Onderhoud en verzorging

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op:

www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

• Om schade te verhinderen het apparraat met een droge zachte doek reinigen. Geen oplosmiddelen gebruiken.

Nederlands

9 Milieu

Geef het apparaat nicht met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze af. Neem

de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richt-lijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.fes-tool.com/reach
