РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PHC 18 FESTOOL

Оригинальное руководство по эксплуатации

Упрощённая декларация о соответствии ЕС. Настоящим Festool GmbH заявляет, что тип радиооборудования PHC 18 соответствует директиве 2014/53/ЕС. С полным текстом декларации о соответствии ЕС можно ознакомиться на следующем интернет-сайте: www.festool.ru

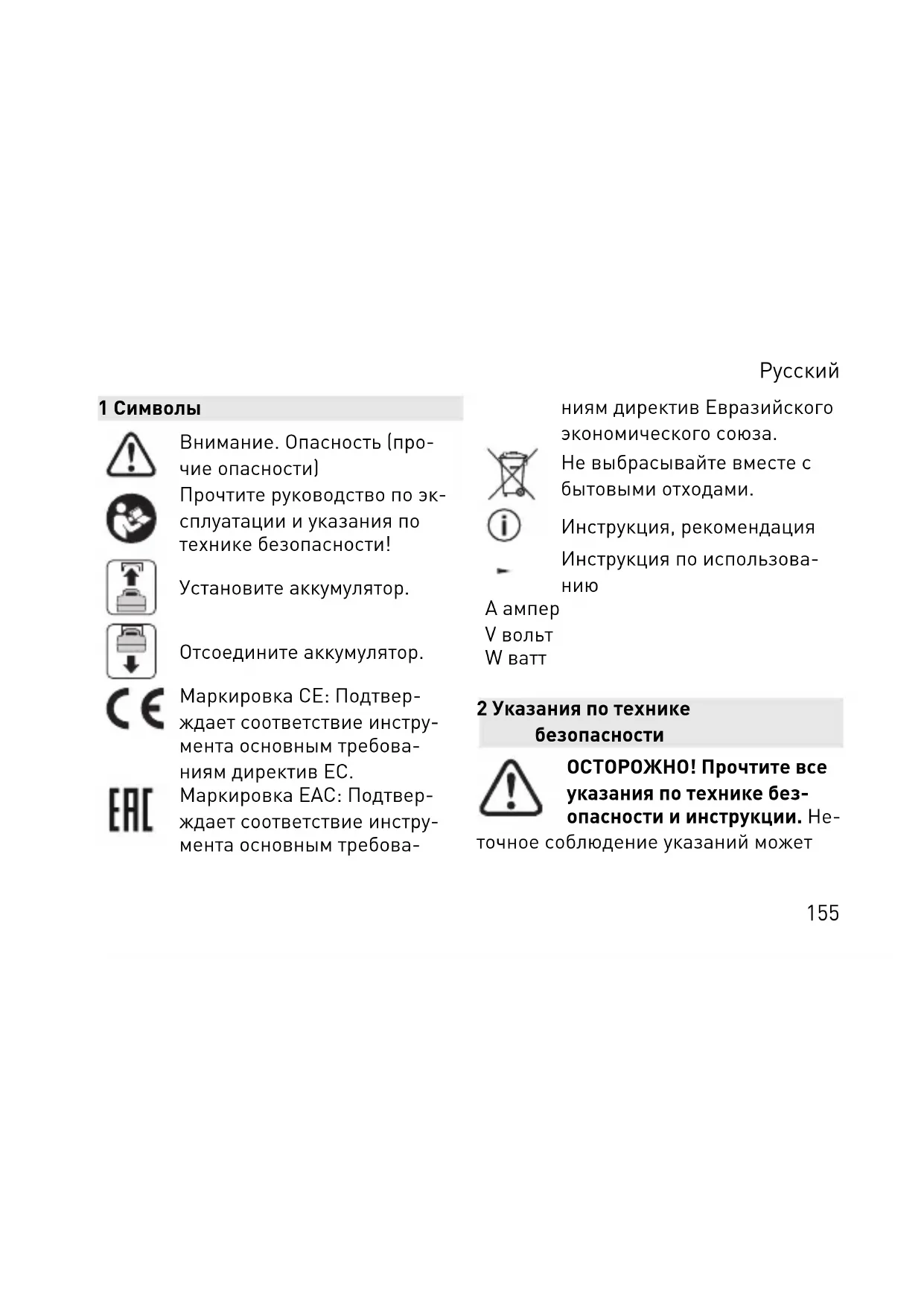

A ампер V вольт W ватт 2 Указания по технике безопасности ОСТОРОЖНО! Прочтите все указания по технике без опасности и инструкции. Не точное соблюдение указаний может

155стать причиной удара электрическим током, пожара и/или серьёзных травм. Сохраняйте все указания по технике безопасности и инструкции для сле дующего пользователя. Соблюдайте указания руководства по эксплуатации аккумулятора. – Не пользуйтесь устройством под дождём или в условиях повышен ной влажности. Попадание влаги внутрь устройства может привести к короткому замыканию и возгоранию. – Не вставляйте в USB-гнездо гвозди, проволоку и т. п. предметы. Это мо жет привести к короткому замыка нию, дымлению или возгоранию. – Не соединяйте USB-гнёзда с розет кой, каким-либо другим источни ком тока или устройством с высо ким напряжением. Опасность возгорания. USB-гнёзда предназна чены только для зарядки низко вольтных устройств (выход USB-A = 5 В / 2,4 А; USB‑C

-совместимый выход = 5 В / 3,0 А). 3 Применение по назначению Phone Charger предназначен для за рядки мобильных устройств через USB-кабель клиента или для беспро водной зарядки смартфонов. Phone Charger подходит для исполь зования с аккумуляторами Festool серии BP того же класса по напряже

156Инструмент сконструирован для про фессионального применения. Ответственность за исполь зование не по назначению несёт пользователь. 4 Технические данные Phone Charger PHC 18 Выход USB-A USB‑C

-совместимый выход 5 В / 2,4 А (12 Вт / порт) 5 В / 3,0 А (15 Вт / порт) Беспроводная зарядка: Qi-BPP / Qi-PPDE 5 Вт / 9 Вт Рабочая температура от –10 до 50 °C (от 14 до 122 °F) Размеры (Д x Ш x В) 125 мм x 77,4 мм x 39 мм (4,9" x 3,0" x 1,5")

1575 Составные части инструмента [1-1] USB‑C

-совместимый выход [1-2] Кнопка включения/выключе

[1-3] Выход USB-A [1-4] СД-индикатор [1-5] Беспроводная зарядная па

Иллюстрации находятся в начале ру ководства по эксплуатации. 6 Аккумулятор Перед установкой аккумулятора про верьте, не загрязнены ли клеммы. За грязнённые клеммы не обеспечивают хороший контакт и могут получить по

Неисправный контакт может привести к перегреву и повреждению инстру

lick Вставьте аккуму лятор — до фик

Подробная информация об ак кумуляторе с индикатором ём кости содержится в руковод стве по эксплуатации аккуму

7.1 Включение/выключение

► Нажмите кнопку включения/выклю чения [1-2]. СД-индикатор [1-4] горит зелёным светом: Phone Charger находится в режиме ожидания.

СД-индикатор [1-4] мигает 2 секунды зелёным светом: низкая ёмкость акку мулятора, Phone Charger автоматиче ски отключается.

► Удерживайте нажатой кнопку вклю чения/выключения [1-2] 2 секунды. Phone Charger выключается. Когда все выходы неактивны и Phone Charger 30 минут нахо дится в режиме ожидания, Phone Charger автоматически отключается.

Беспроводная зарядка ► Положите смартфон на середину беспроводной зарядной пане ли [1-5]. ► Проверьте уровень заряда смарт

СД-индикатор [1-4] горит зелёным светом: процесс зарядки начинается автоматически или процесс зарядки

159Если смартфон автоматически не запускает беспроводную за

снимите чехол, если смарт фон в чехле. Положите смартфон экраном вверх по центру зарядной па нели [1-5]. Слегка сдвиньте телефон, чтобы начался процесс заряд

Зарядка через USB-кабель* Лежащие на беспроводной за рядной панели [1-5] металли ческие посторонние предметы (например монеты или ключи) мешают процессу зарядки. ► Подсоедините USB-кабель* к выходу USB-A [1-3] или USB‑C

совместимому выхо ду [1-1]. ► Подсоедините USB-кабель* к ко нечному устройству. ► Проверьте уровень заряда устрой

СД-индикатор [1-4] горит зелёным светом: процесс зарядки начинается автоматически или процесс зарядки

• Не входит в комплект поставки.

7.3 Устранение неисправностей

СД-индикатор [1-4] мигает красным светом: проблемы с зарядкой.

160Прерывается процесс зарядки через используемый выход или на беспро водной зарядной панели. ► Выключите устройство (см. раз дел 7.1). ► Снимите аккумулятор (см. раздел 6). ► Проверьте Phone Charger отсут ствие повреждений и посторонних

► Проверьте USB-кабель*. ► Снова вставьте аккумулятор (см. раздел 6). ► Включите устройство (см. раз дел 7.1). ► Попробуйте зарядить другое конеч ное устройство. Если ни одно из устройств не заря жается, обратитесь к изготовителю или в сервисную мастерскую (см. раз дел 8).

• Не входит в комплект поставки. СД-индикатор [1-4] горит красным светом: Перегрев. Процесс зарядки прерывается. Процесс зарядки возобновляется, как только температура опускается до определённого уровня: СД-индика

[1-4] горит зелёным светом. 8 Обслуживание и уход Сервисное обслуживание и ремонт должны выпол няться только специали стами фирмы-изготовите ля или в сервисной мастерской. Адрес

161ближайшей мастерской см. на: www.festool.ru/сервис Используйте только ориги нальные запасные части Festool! № для заказа на: www.festool.ru/сервис EKAT

► Для предотвращения повреждений протирайте устройство мягкой су хой салфеткой. Не используйте рас

9 Охрана окружающей среды Не выбрасывайте инстру мент вместе с бытовыми отходами! Обеспечьте эко логически безопасную ути лизацию инструментов, ос настки и упаковки. Соблюдайте дей ствующие национальные предписа

Только для стран ЕС: согласно дирек тиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизи роваться раздельно и направляться на экологически безопасную переработ
