NÁVOD K OBSLUZE PHC 18 FESTOOL

Zjednodušené prohlášení o shodě EU. Festool GmbH tímto prohlašuje, že rádiové zařízení typu PHC 18 splňuje směrnici 2014/53/EU. Kompletní prohlášení o shodě EU je k dispozici na následující internetové adrese: www.festool.cz

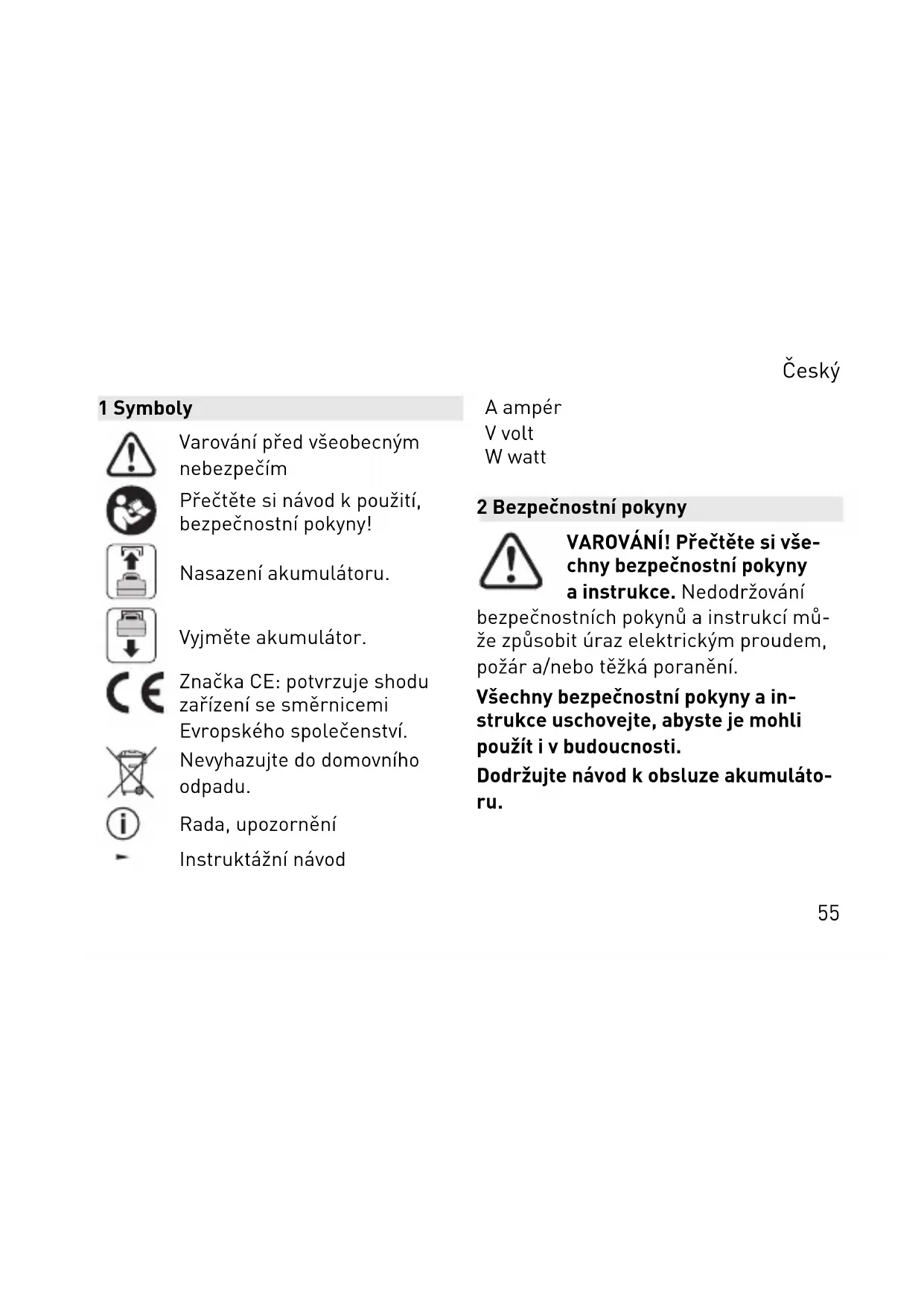

541 Symboly Varování před všeobecným nebezpečím Přečtěte si návod k použití, bezpečnostní pokyny! Nasazení akumulátoru. Vyjměte akumulátor. Značka CE: potvrzuje shodu zařízení se směrnicemi Evropského společenství. Nevyhazujte do domovního odpadu. Rada, upozornění Instruktážní návod A ampér V volt W watt 2 Bezpečnostní pokyny VAROVÁNÍ! Přečtěte si vše chny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí mů že způsobit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a in strukce uschovejte, abyste je mohli použít i v budoucnosti. Dodržujte návod k obsluze akumuláto ru. Český 55– Nepoužívejte zařízení v dešti nebo ve vlhkém prostředí. Vlhkost v zařízení může způsobit zkrat a požár. – Do USB zdířky nestrkejte hřebíky, dráty apod. Jinak může dojít ke zkra tu, vzniku kouře nebo požáru. – USB zdířky nespojujte se zásuvkou, jiným zdrojem proudu nebo zaříze ním s vysokým napětím. Jinak hrozí nebezpečí požáru. USB zdířka slouží pouze pro nabíjení nízkonapěťových zařízení (výstup USB-A = 5 V / 2,4 A; výstup kompatibilní s USB‑C

5 V / 3,0 A). 3 Použití v souladu s určením Nabíječka telefonů je určená k nabíjení mobilních koncových zařízení pomocí zákazníkova USB kabelu nebo k indukč nímu nabíjení chytrých telefonů. Nabíječka telefonů je vhodná pro použití s akumulátory Festool konstrukční řa dy BP stejné napěťové třídy. Při použití v rozporu s urče ným účelem přebírá odpo vědnost uživatel. Český 564 Technické údaje Nabíječka telefonů PHC 18 Výstup USB-A Výstup kompatibilní s USB‑C

5 V / 2,4 A (12 W / Port) 5 V / 3,0 A (15 W / Port) Indukční nabíjení: Qi-BPP / Qi-PPDE 5 W / 9 W Provozní teplota −10 °C až 50 °C (14 °F až 122 °F) Rozměry (D × Š × V) 125 mm × 77,4 mm ×_39 mm (4,9" × 3,0" × 1,5") Český 575 Prvky zařízení [1-1] Výstup kompatibilní s USB‑C

[1-2] Vypínač [1-3] Výstup USB-A [1-4] LED ukazatel [1-5] Indukční nabíjecí plocha Uvedené obrázky se nacházejí na začát ku návodu k použití. 6 Akumulátor Před nasazením akumulátoru zkontro lujte, zda je rozhraní akumulátoru čisté. Znečištěné rozhraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů. Nesprávný kontakt může způsobit pře hřátí a poškození nářadí. [2A] Vyjměte akumulá tor. [2B]

lick Nasaďte akumulá tor tak, aby zasko čil. Další informace k akumulátoru s ukazatelem kapacity najdete v návodu k obsluze akumulátoru. 7 Provoz

Zapnutí ► Stiskněte vypínač [1-2]. LED ukazatel [1-4] svítí zeleně: Nabí ječka telefonů je v pohotovostním reži mu. Český 58nebo LED ukazatel [1-4] bliká 2 sekundy ze leně: Nízká kapacita akumulátoru, Na bíječka telefonů se automaticky vypne. Vypnutí ► Podržte 2 sekundy stisknutý vypí nač [1-2]. Nabíječka telefonů se vypne. Když není aktivní žádný výstup a Nabíječka telefonů se 30 minut nachází v pohotovostním režimu, Nabíječka telefonů se automa ticky vypne.

Indukční nabíjení ► Chytrý telefon položte doprostřed in dukční nabíjecí plochy [1-5]. ► Zkontrolujte stav nabití na chytrém telefonu. LED ukazatel [1-4] svítí zeleně: Auto maticky se zahájí nabíjení nebo je nabí jení dokončené. Pokud se indukční nabíjení ne spustí automaticky: Případně odstraňte kryt chy trého telefonu. Chytrý telefon položte zadní stranou na indukční nabíjecí plo chu [1-5]. Případně mírně změňte polo hu chytrého telefonu tak, aby se spustilo nabíjení. Český 59Nabíjení s USB kabelem* Cizí kovové předměty (např. min ce nebo klíče) negativní ovlivňují proces nabíjení a nesmí ležet na indukční ploše [1-5]. ► Zapojte USB kabel* do výstupu USB-

[1-3] nebo do výstupu kompatibil ního s USB‑C

[1-1]. ► USB kabel* zapojte do koncového za řízení. ► Zkontrolujte stav nabití na koncovém zařízení. LED ukazatel [1-4] svítí zeleně: Auto maticky se zahájí nabíjení nebo je nabí jení dokončené.

• Není součástí dodávky.

7.3 Odstraňování závad

LED ukazatel [1-4] bliká červeně: Ne správný proces nabíjení. Nabíjení u použitého výstupu nebo na indukční nabíjecí ploše se přeruší. ► Vypněte (viz kapitolu 7.1). ► Vyjměte akumulátor (viz kapitolu 6). ► Zkontrolujte, zda se u Nabíječka tele fonů nevyskytují nějaké nedostatky nebo cizí předměty. ► Zkontrolujte USB kabel*. ► Znovu nasaďte akumulátor (viz kapi tolu 6). ► Zapněte (viz kapitolu 7.1). ► Proveďte nabíjení znovu s jiným kon covým zařízením. Český 60Pokud nelze koncové zařízení nabít, kontaktujte výrobce nebo servis (viz ka pitolu 8).

• Není součástí dodávky. LED ukazatel [1-4] svítí červeně: Nad měrná teplota. Nabíjení se přeruší. Nabíjení bude pokračovat, jakmile te plota klesne na požadovanou hodnotu: LED ukazatel [1-4] svítí zeleně. 8 Údržba a ošetřování Servis a opravy smí prová dět pouze výrobce nebo se rvisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby Používejte jen originální ná hradní díly Festool! Obj. č. na: www.festool.cz/sluzby EKAT
