BEDIENUNGSANLEITUNG PHC 18 FESTOOL

de Vereinfache EU-Konformitäserklarung. Hiermit erklart Festool GmbH, dass der Funkanlageotyp PHC 18 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: www.festool.de

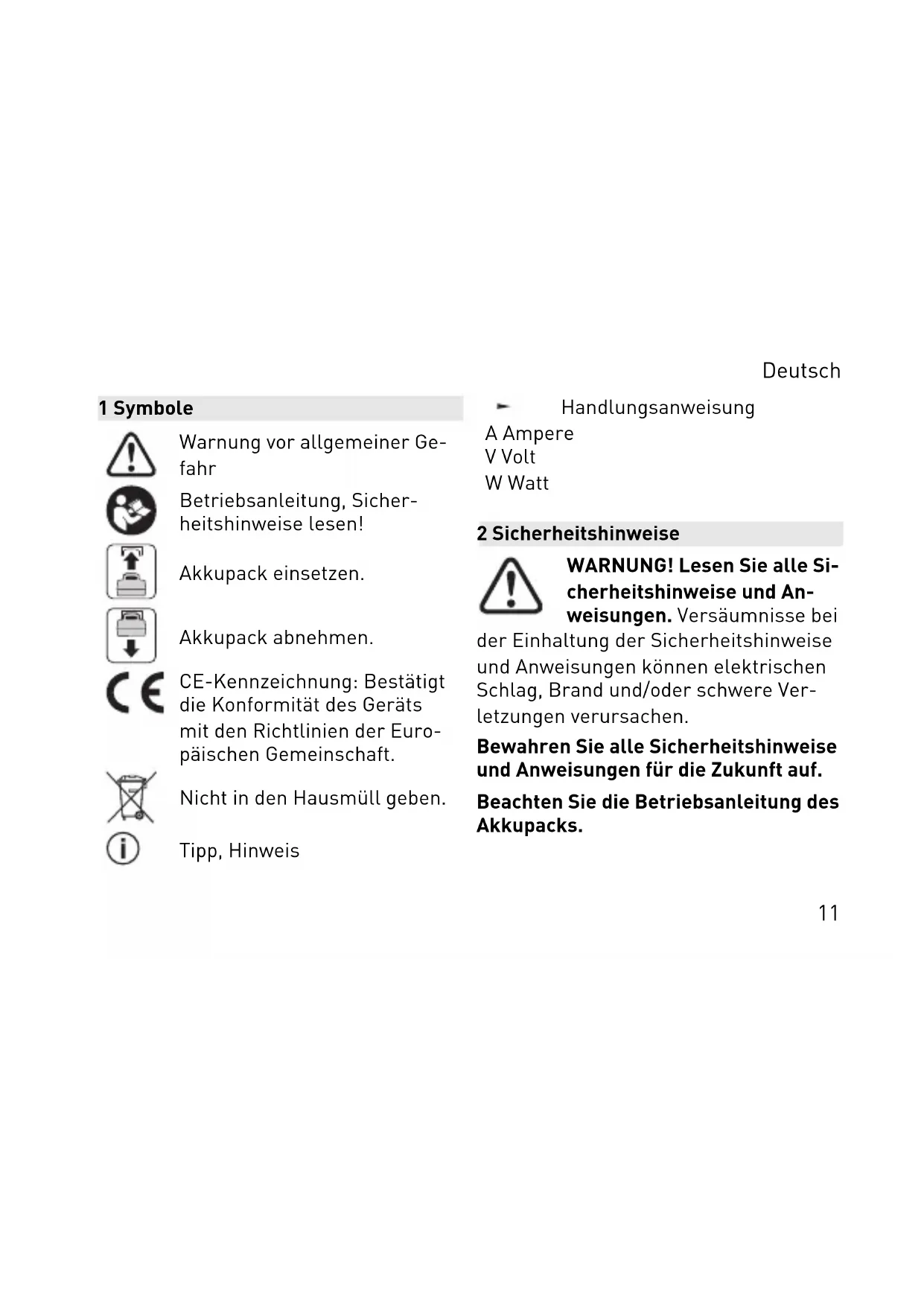

Warning vor allgemeiner Gefahr

Betriebsanleitung, Sicherheitshinweise lessen!

Akkpack einsetzen.

Akkupack abnehmen.

CE-Kennzeichnung: Bestätigt die Konformität des Geräts mit den Richtlinien der Europäischen Gemeinschaft.

Nicht in den Hausmull geben.

Tipp, Hinweis

Handlungsanweisung

A Ampere

V Volt

W Watt

2 Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Beachten Sie die Betriebsanleitung des Akkupacks.

Deutsch

Gerät nicht im Regen oder in feuchter Umgebung verwenden. Feuchtigkeit im Gerät kann zu Kurzschluss und Brand führen.
- Keinen Nagel, Draht o.ä. in die USB-Buchse stecken. Dies kann sonst einen Kurzschluss, Rauch oder Feuer verursachen.
Die USB-Buchsen nicht mit der Steckdose, einer anderen Strom-quelle oder einem Gerät mit hoher Spannung verbinden. Andernfalls besteht Brandgefahr. Die USB-Buchsen dieren nur zum Laden von Niederspannungsgeräten (USB-A-Ausgang = 5V / 2,4A Ausgang kompatibel mit USB-CTM = 5V / 3,0A ).

3 Bestimmungsgemäß Verwendung

Der Phone Charger ist bestimmungsgemäß vorgesehen zum Aufladen mobiler Endgeräte mit kundeneigenem USB-Kabel oder zum induktiven Aufladen von Smartphones.

Der Phone Charger ist geeignet für die Verwendung mit den Festool Akkupacks der Baureihe BP gleicher Spannungsklasse.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Phone Charger PHC 18
USB-A-Ausgang	5 V / 2,4 A (12 W / Port)
Ausgang kompatibel mit USB-CTM	5 V / 3,0 A (15 W / Port)
Induktives Laden:
Qi-BPP / Qi-PPDE 5 W / 9 W
Betriebstemperatur -10 °C bis 50 °C (14 °F bis 122 °F)
Abmessung (L x B x H) 125 mm x 77,4 mm x 39 mm	(4,9" x 3,0" x 1,5")

Deutsch

5 Geräteelemente

[1-1] Ausgang kompatibel mit USB-C™
[1-2] Ein-/Ausschalter
[1-3] USB-A-Ausgang
[1-4] LED Anzeige
[1-5] Induktive Ladefläche

Die angegebenen Abbildungen befindensich am Anfang der Betriebsanleitung.

6 Akkupack

Vor dem Einsetzen des Akkupacks die Akkuschnittstelle auf Sauberkeit prüfen. Eine Verschmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen.

Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen.

[2A]

Akkupack abnehmen.

[2B]

Akkupack einset- zen - bis zum Einrasten.

i

WeitereInfos zu dem Akkupack mit Kapazitätsanzeigefinden Sie in der Betriebsanleitung des Akkupacks.

7 Betrieb

7.1 Ein-/Ausschalten

Einschalten

Ein-/Auschalter [1-2] drucken.

Deutsch

LED Anzeige [1-4] leuchtet Grün: Phone Charger ist im Standby.

oder

LED Anzeige [1-4] blinkt 2 Sekunden Grün: Akkukapazität niedrig, Phone Charger schaltet sich automatisch aus.

Ausschalten

Ein-/Auschalter [1-2] 2 Sekunden gedrückt halten. Phone Charger schaltet sich aus.

Wenn kein Ausgang aktiv ist und sich der Phone Charger für 30 Minuten im Standby befindet, schaltet sich der Phone Charger automatisch aus.

7.2 Laden

Induktives Laden

• Smartphone in die Mitte der induktiven Ladefläche [1-5] legen.
• Ladezustand am Smartphone prüfen. LED Anzeige [1-4] leuchtet Grün: Ladevorgang beginnnt automatisch oder La-devorgang ist abgeschlossen.

Wenn das Smartphone den induktiven Ladevorgang nicht automatisch startet:

Schutzhülle des Smartphones ggf. entfernen.
- Smartphone mit der Rückseite mittig auf die induktive Ladefläche [1-5] legen.

Deutsch

• Postion des Smartphones geringfugig verändern bis der La-devorgang startet.

Laden mit USB-Kabel*

i

Metallische Fremdobjekte (z.B. Munzen oder Schlüssel) beeinträchtigen den Ladevorgang und dürfen nicht auf der induktive Ladefläche [1-5] liegen.

• USB-Kabel* mit USB-A-Ausgang [1-3] oder mit Ausgang kompatibel mit USB-CTM [1-1] verbinden.
• USB-Kabel* mit Endgerät verbinden.

• Ladezustand am Endgerät prüfen. LED Anzeige [1-4] leuchtet Grün: Ladevorgang beginnnt automatisch oder La-devorgang ist abgeschlossen.

• Nicht im Lieferumfang enthalten.

7.3 Fehlerbehebung

LED Anzeige [1-4] blinkt Rot: Ladevorgang fehlerhaft.

Ladevorgang des genutzten Ausgangs oder der induktiven Ladefläche wird abgebrochen.

Ausschalten (siehe Kapitel 7.1).
- Akkupack abnehmen (siehe Kapitel 6).
- Phone Charger auf Mängel oder Fremdobjekte prüfen.
USB-Kabel* prufen.
- Akkupack wieder eingetzen (siehe Kapitel 6).
Einschalten (siehe Kapitel 7.1).
Ladevorgang mit einem anderen Endgerät erneut durchführren.

Deutsch

Wenn kein Endgerät geladen werden kann, an Hersteller oder Servicewerkstätte wenden (siehe Kapitel 8).

• Nicht im Lieferumfang enthalten.

LED Anzeige [1-4] leuchtet Rot: Über-temperatur.

Ladevorgang wird unterbrochen.

Ladevorgang wird fortgesetzt, sobald die Temperatur wieder niedrig genug ist: LED Anzeige [1-4] leuchtet Grün.

8 Wartung und Pflege

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerk-

stätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatz-
teile verwenden! Bestell
Nr. unter: www.festool.de/
service

Um Schaden zu verhindern, Gerät mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.

9 Umwelt

Gerät nicht in den Hausmull werfen! Geräte, Zube-hör und Verpackungen einer umweltgerechten Wiederverwertung zuführen.

Deutsch

Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH:

www.festool.com/reach
