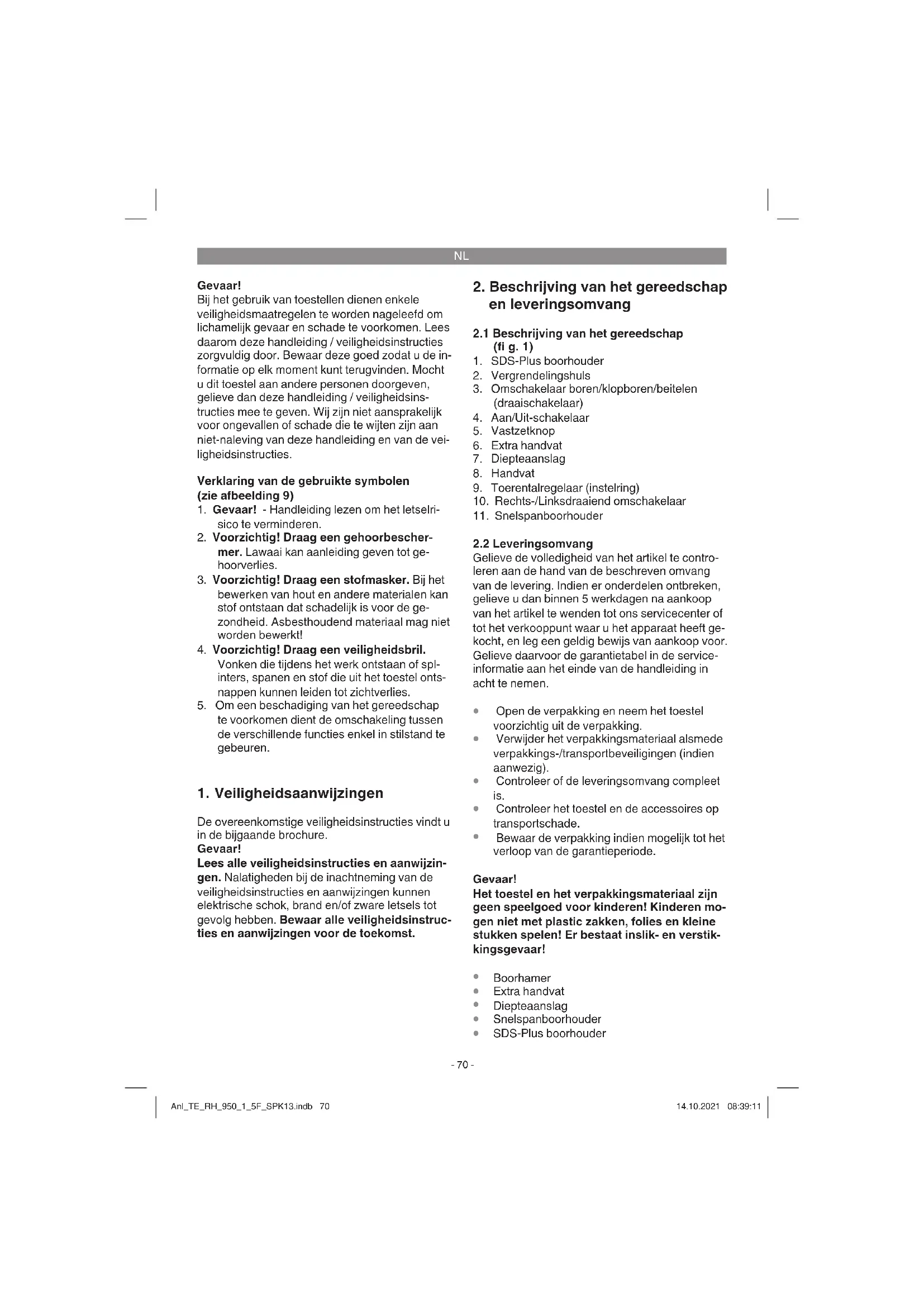

GEBRUIKSAANWIJZING TERH 9501 5F EINHELL

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kuterugvinden. Mocht u dit toestel aan andere Personen dooregeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geen. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nicht-naleving van deze handleding en van de veiligheidsinstructies.

Verklaring van de gebruike symbolen (zie afbeeding 9)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.
2. Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.
3. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!
4. Voorzichtig! Draag een veiligheidsbril.
   Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen+knen leiden tot zichterlies.
5. Om een beschadiging van het gereedschap te voorkomen dient de omschakelingussen de verschillende functies enkel in stilstand te gebeuren.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zware letsels tot geolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. SDS-Plus boorholder
2. Vergrendelingshuls
3. Omschakelaar boren/klopboren/beitelen (draaischakelaar)
4. Aan/Uit-schakelaar
5. Vastzetknop
6. Extra handvat
7. Diepteaanslag
8. Handvat
9. Toerentalregelaar (instelring)
10. Rechts-/Linksdraaiend omschakelaar
11. Snelspanboorhouser

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt waer u het apparaat hebft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaatinsk- en verstikkingsgevaar!

Boorhamer
Extra handvat
Diepteaanslag
Snelspanboorhouser
SDS-Plus boorhouser

NL

Originele handleiding
Veiligheidsinstructies

Het gereedschap is bedoeld voor het hamerboren in beton, gesteente en bakstenen alsook voor beitelwerk mits gebruikmaking van de overeenkomstige boor of beitel.

De machine mag slechts voor werkzaamheden worden gezrukt waarvoor ze bedoeld is. Elk ander verder gaand gezruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gezruiker/ bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming niet geconstruereerd zichoor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Opgenomen vermogen: 950 watt

Onbelast toerental: 0-1200/0-2600 t/min

Slagfrequentie: 0-4500 slagen/min

Boorcapaciteit beton/steen (max.): 28 mm

Beschermingklasse:

Gewicht: 3,8 kg

Gevaar!

Geluid en vibratione

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Onzekerheid KwA 3 dB

De boorhamer is nicht voorzien om in open lucht te worden gebruikt conform artworkel 3 van de richtlijn 2000/14/EC_2005/88/EC.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.

Boorhameren in beton

Trillingsemissiewaarde a = 16,4m / s^2

Onzekerheid K = 1,5 m/s²

Beitelen

Trillingsemissiewaarde a = 13,9m / s^2

Onzekerheid K = 1,5 m/s²

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het nicht worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende geziven kunden zich voorden en verband met de bouwwijze en uitvoer ing van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

NL

5. Vóor inbedrijfstelling

Controller of de geveens vermeld op het kenplaatje overeenkomen met de geveens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder als de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Met een leidingdetector nagaan, of op die plaatssaar u de boorhamer gebruikt elektrische leidingen, gasleidingen of waterbuizen verborgen zijn.

5.1 Extra handgreep (fig. 2, pos. 6)

Boorhamer om veiligheidsredenen enkel met de extra handgreep gebruiken.

De extra handgreep (6) biodtijdens het gebruik van de boorhamer een bijkomende houvast. Het gereedschap mag om veiligheidsredenen Niet zonder extra handgreep (6) worden gebruikt. Maak de extra handgreep (6) op de boorhamer vast d.m.v. de kleiminrichting. Door de grep gegen de richting van de wijzers van de klok in (vanuit de grep gezien) te draaien worden de kleiminrichting losgezet. Door draaien van de handgreep met de wijzers van klok mee worden de kleiminrichting aangehaald.

Zet eerst de kleminrichting van de extra handgreep los. Daarna kutu de extra handgreep (6) waar de voor u aangenaamste werkpositie zwenken.Draai dan de extra handgreep in tegengestelde draairichting terug dicht tot de extra handgreep vast zit.

5.2 Diepteaanslag monteren en instellen (afbeelding 3, pos. 7)

De diepteaanslag (7) wordt door het extra handvat (6) door klemming vastgehouden.

• Draai de vastzetschroef (a) los en zet de diepteaanslag (7) erin.
  Breng de diepteaanslag (7) op hetzelfde niveau t.o.v. de boor.
  Trek de diepteaanslag de gewenste boordiepte terug.
  Draai de vastzetschroef (a) weer vast.
  Boor nu het gat, tot de diepteaanslag (7) het werkstuk raakt.

5.3 Boorhouser vvangen (afbeelding 4)

U kunt kiezen+tussen snelspanboorhouser (11) en SDS-Plus boorhouser (1).

Waarschuwing:

Trek alsijd de stekker uit het stopcontact voordat uinstellenen uitvoert aan het apparatus.

Erin zetten:

• Vergrendelingshuls (2) terugtrekken en vasthonden.
• Stofvrije boorhouser draaiend in de adapter schuiven.
• De vergrendelingshuls (2) waarlaten teruggli-jdenaar het uitgangspunt.
• Vergrendeling controlleren door te trekken aan de boorhouser.

Eruit nemen:

• Vergrendelingshuls (2) terugtrekken en vasthonden.
  Boorhouseruitnemen.

5.4 Gereedschap erin zetten (afbeelding 5-6)

Waarschuwing:

Trek alsijd de stekker uit het stopcontact voordat uinstellenen uitvoert aan het apparatus.

Aanwijzing:

Maak de diepteaanslag los zoals beschreiben in 5.2 en schuif hem in de richting van het extra handvat. Zo heeft men vrij teogang tot de boorhouser.

5.4.1 Snelspanboorhouser (afbeelding 5, pos. 11)

• Draai de boorhouser (11) open. De boorhouser要去 groot genoeg zich om de boor op te nemen.
• Selecteer een geschikte boor. Schuif de boor zo ver möglichk in de opening van de boorhouser.
• Draai de boorhouser (11) dicht. Controleer of de boor vast in de boorhouser (11) zit.
• Controller in regelmatige intervallen of de boor resp. het gereedschap goed vastzit.

5.4.2 SDS-Plus boorhouser (afbeelding 6, pos.1)

Gereedschap alvorens het erin te zetten schoonmaken en de schachtlicht invetten met boorvet.
Stofvrij gereedschap draaiend tot aan de aanslag in de adapter schuiven. Het gereedschap worden automatisch vergrendeld.
- Vergrendeling controlleren door te trekken aan het gereedschap.

Om het eruit te nemen de vergrendelingshuls (b)

NL

terugtrekken, vasthouden en het gereedschap wegnemen.

6. Bediening

Gevaar!

Om zichzelf en anderen nicht in gevaar te brengen mag de machine alleen aan de beiden handgrepen (6/8) worden vastgehonden! Zo Niet kan bij het aanboren van kabels een elektrische schok dreigen!

6.1 AAN/UIT-schakelaar (fi g. 7, pos. 4)

Zet eerst een gegaste boor het gereedschap in (zie 5.4).
- Sluit de netstekker aan op een gedast stopcontact.
Zet de boormachine rechtsstreeks op de plaats aan waar u wilt boren.

Aanzetten:

AAN/UIT-schakelaar (4) indrukken

Continubedrijf:

AAN/UIT-schakelaar (4) indrukken en borgen d.m.v. de vastzetknop (5).

Uitzetten:

De AAN-/UIT-schakelaar (4) kort indrukken.

6.2 Toerental afstellen (fig. 7, pos. 4)

• U kan het toerental tijdens het bedrijf traploos regelen.
  U kiest het toerental door de AAN/UIT-schakelaar (4)meer of min hard in te drukken.
  Kiezen van het juiste toerental: Het best geschiktte toerental is affankelijk van het werkstuk, van de werkmodus en van de ingezette boor.
  AAN/UIT-schakelaar (4) minder hard ingedrukt:lager toerental
  AAN/UIT-schakelaar (4) harder ingedrukt: ho-ger toerental
  Hint: boor de boorgaten met een laag toeren-tal aan. Verhoog dan het toerental geleidelijk aan.

Voordelen:

• De boor is bij het aanboren gemakkelijker te controlleren en glijdt Niet weg.
  U voorkomt verbrijzelde boorgaten (b.v. bij tegels).

6.3 Vooraf instellen van het toerental (fi g. 7, pos. 9)

• De toerentalafstelring (9).Maakt het möglichk het maximumtoerental vast te leggen.De AAN/UIT-schakelaar (4) kan enkel nog tot het vooraf ingestelde maximumtoerental worden ingedrukt.
  Stel het toerental af d.m.v. de afsteling (9) in de AAN/UIT-schakelaar (4).
  Verricht deze afstelling nicht tijdens het boren.

6.4 Omschakelaar "rechts-/linksdraaiend" (fi g. 7, pos. 10).

Enkel in stilstand omschakelen!
Stel de draairichting van de klopboormachine af d.m.v. de omschakelaar "rechts-/linksdraaiend" (10).

Draairichting Schakelaarstand

rechtsdraaiend

(�示)

linksdraaiend (terugloop) links ingedrukt

6.5 Omschakelaar boren / klopboren / beitel (fi g. 8)

• Om te boren de knop (E) aan de draaischakelaar (3) indrukken en gelijktijdig de schakelaar (3) in stand A draaien.
  Schakelaarpositie A1:

hoog draaimoment, lage snelheid

Schakelaarpositie A2:

laag draaimoment, hoge snelheid

• Om de boren de knop (E) op de draaischakelaar (3) indrukken en tegelijerkijd de draaischakelaar (3) maar de schakelstand (A) draaien.
• Om te klopboren de knop (E) op de draaischakelaar (3) indrukken en tegelijkertijd de draaischakelaar (3) maar de schakelstand B draaien.
• Om te beitelen de knop (E) op de draaischakelaar (3) indrukken en tegelijktijd de draaischakelaar (3) maar de schakelstand C draaien. In de stand C is de beitel Niet gearreteerd.
• Om te beitelen de knop (E) op de draaischakelaar (3) indrukken en tegelijktijd de draaischakelaar (3) maar de schakelstand D draaien. In de stand D is de beitel gearrerteerd.

NL

Aannwijzing!

Voor het hamerboren is er slechts een geringe aandrukkracht nodig. Door een te hoge aandrukkracht worden de motor onnodig belast. Booregelmatig controeren. Een botte boor bijslijpen of verrangen.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde person verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de verilgheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststoffcomponenten van het toestel kuren aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming waar u de koolborstels door een bekwame elektricien nazien.

Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden verrangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thus!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen nicht bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels, boorhouder
Verbruiksmaterialiaal/verbruiksstukken* Boren, belets
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Nietaar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer.Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijnuitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluiend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonhaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting verwerd blootgesteld.

3. Van onsige garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dieren voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezen maar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
