NAVODILA ZA UPORABO TERH 9501 5F EINHELL

Za-/yypinač (4) zajistit zajistovacim knoflikem (5).

Vypnuti:

Stlačit vypinač zap/vyp (4).

Trvala prevadzka:

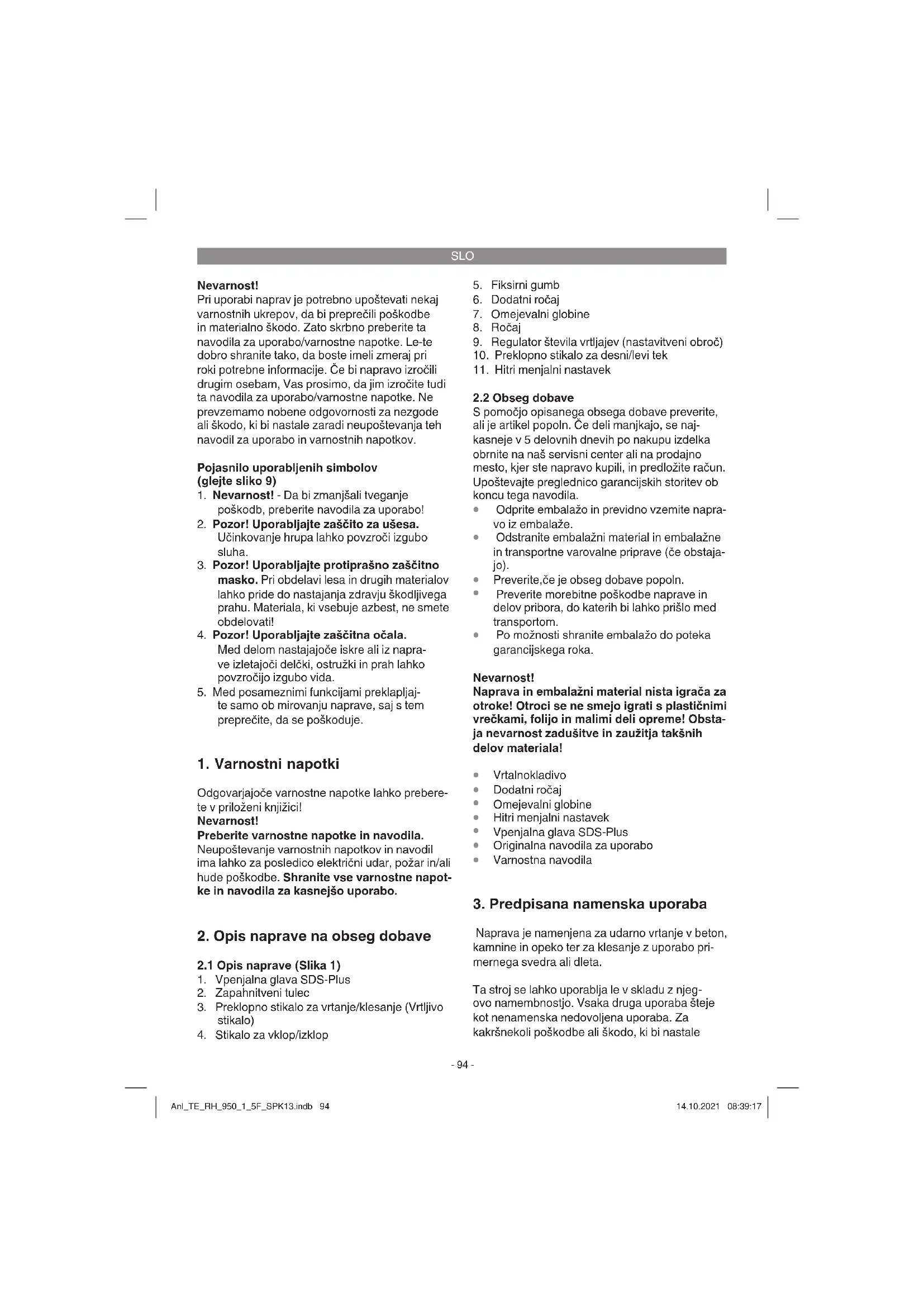

Pri uporabi naprav je potrebno upostevati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varoustne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varoustne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupostevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (gleje sliko 9)

1. Nevarnost! - Da bi zmanjsali tveganje poskodb, preberite navodila za uporabo!
2. Pozor! Uporabljajte zašito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
3. Pozor! Uporabljate protiprašno zašcitnno masko. Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdeloyat!
4. Pozor! Uporabljale zašcitna očala. Med delom nastajoviče iskre ali iz naprav ve izletajoviči delčki, ostruzki in prah laho kovzroćijo izgubo vida.
5. Med posameznimi funkcjiami preklaplajte samo ob mirovanju naprave, saj s tempreprecite, da se poškoduje.

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižici!

Nevarnost!

Preberite varnostne napotide in navodila.

Neuostoovane varnostinahapotkov in navodil imalho za posledico elektrici udar, pozar in/ali hude poskodbe. Shranite vse varnostne napok te in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Vpenjalna glava SDS-Plus
2. Zapahnitveni tulec
3. Preklopno stikalo za vrtanje/klesanje (Vrtljivo stikalo)

4. Stikalo za vklop/izklop

5. Fiksirni gumb

6. Dodatni ročaj
7. Omejevalni globine
8. Rocaj
9. Regulator stevila vrtljajev (nastavitveni obroč)
10. Preklopno stikalo za desni/levi tek
11. Hitri menjalni nastavek

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se naj-kasneje v 5 delovnih dnevih po nakupu izdelka obrnite na nas servisi center ali na prodajno mesto, kjer ste napravo kopil, in predložite račun. Upostévajte preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravoyizembalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstajajo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazzo do potekā garancijskega roka.

Nevarnost!

Naprava in embalazni material nista igrača za otroke! Otroci se ne smejo igrati's plastichnimi vrekami, folijo in malimi deli opreme! Obstaja neavornost zadusitve in zaužitja takšinih delov materiala!

Vrtalnokladivo
Dodatni rocaj
- Omejevalni globine
Hitri menjalni nastavek
Vpenjalna glava SDS-Plus
Originalna navodila za uporabo
Varnostna navodila

3. Predpisana namenska uporaba

Naprava je namenjena za udarno vrtanje v beton, kamnine in opeko ter za klesanje z uporabo primernaega svedra ali dleta.

Ta stroj se lahko uporablja le v skladu z njeg-ovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poskodbe ali skodo, ki bi nastale

SLO

zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravlajece in ne proizvajalec.

Prosimo, da upostevate, da nase naprave niso bile konstruirane za namene uporabe v obrtniStvu ali industriji. Ne prevzemamo nobene odgovor-nosti, ce je bila naprava uporabljana v obrtniStvu ali industriji ter v podobnih dejavnostih.

4. Tehnicni podatki

Omreznapetost: 220-240 V~50 Hz
Sprejem moi: 950 W
Stevilo obratov v prostem teku: 0-1200/0-2600 min-
Stevilo udarcev: 0-4500 min-
Moč vrtanja beton/kamen (maks.): 28 mm
Zaščitni razred: II / ☑
Teža: 3,8kg

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 60745.

Nivo zvočnega tlaka L_pA 93 dB(A)
Negotovost K_pA 3 dB
Nivo zvočne moči L_WA 104 dB(A)
Negotovost K_WA 3 dB

V skladu s clenom 3 smernice 2000/14/ EC_2005/88/EC, vrtalno kladivo ni namenjeno za uporabo na prostem.

Uporablajte zašcito za ušesa.

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 60745.

Udarno vrtanje v beton

Emisija svednost vibracij a_n = 16,4m / s^2 Negotovost K = 1,5 m/s²

Klesanje

Emisijks vrednost vibracij a_h = 13,9m / s^2 Negotovost K = 1,5m / s^2

Navedena vrednost emisije tresljajev je bila iz-merjena po normiranem postopku in se laho spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in način uporabe

elektricnegarodja.

Navedena vrednost emisije tresljajev se lahko uporablja vprimerjavo elektricega orodja z enam drugim orodjem.

Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja. Omejite hrupnost in vibracije na minimum!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevarnosti v zvezis konstrukcijo in izvedbo tega elektricnega orodja:

1. Pośkodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlno.

5. Pred uporabo

Pred priklopom se prepričajte, Če se podatki na tipski podatkovni tablici skladajo s podatki o elektrícnem omrežju.

Opozorilo!

Zmeraj izvlecite elektrichi priključni vtikac preden začnete izvajati nastavitne na skobljicu.

S pomocjo naprave za iskanje elektricne napeljave in vodovodnih cevi se prepričaje, da se na mesti, v katero nameravate vtati z vrtalnim kladivom, ne nahajao zakriti elektrici ali plinski vodi ali vodovodne cevi.

5.1 Dodatni ročaj (Slika 2 - poz. 6)

Vrtalno kladivo je iz varnostnih razlogov potrebno uporabljati le z dodatnim rocajem. Dodatni rocaj (6) Vam med uporabo vrtalega kladiva nudi dodatno oporo. Napravo se iz varnostinih razlogov ne sme uporabljati brez dodatnega

SLO

ročaja (6).

Dodatni rocaj (6) na vrtalno kladivo pritrdite tako, da ga vpnete. Vrtenje rocaja v nasprotni smeri urinegaka kazalca (gledano na rocaj) sprosti pritrditev rocaja. Z vrtenjem rocaja v smeri urinega kazalca pa rocaj vpnete.

Pritrjen dodatni ročaj prvo sprostite. Nato lahko dodatni ročaj (6) nastavite v delovni poLOžaj, ki je za Vas najolj udoben. Zdaj pa dodatni ročaj ponovno vpnete takto, da ga vtrite v smeri urinega kazalca takto dolgo, da bo dodatni ročaj trdno namescen.

5.2 Montaza in nastavitev omejila globine (sl. 3/pos.7)

Omejilo globine (7) drži vpetje dodatnega ročaja (6).

• Odpustite pritrdilini vijak (a) in nastavite globinski omejevalni nastavek (7).
• Omejevalnik globine (7) nastavite na enakoraven kot je vrtalnik.
• Omejevalnik globine povlecite nazaj za zeeleno globino vrtanja.
• Ponovno pritegnite prirtdilni vijak (a).
  Vrtajte luknj, dokler se omejevalnik globine (7) ne dotakne obdelovanca.

5.3 Zamenjava vpenjalne glave (slika 4)

Izbirate Iahko med hitro vpenjalno glavo (11) in vpenjalno glavo SDS-Plus (1).

Opozorilo:

Preden začnete izvajati nastavitve na napravi, vedno izvlecite omrežni vtic.

Vstavitev:

Zapahnitveni tulec (2) potegnite nazaj in drzite.
Vpenjalno glavo, na kateri ni prahu, med obračanjem potisnite v sprejem.
Zapahnitveni tulec (2) izpustite, da zdrsne do začetne točke.
- Zapah preverite takto, da povlecete za vpenjalno glavo.

Odstranitev:

Zapahnitveni tulec (2) povlecite nazaj in drzite.
- Odstranite vpenjalno glavo.

5.4 Vstavljanje orodja (sliki 5-6)

Opozorilo:

Preden začnete izvajati nastavitve na napravi, vedno izvlecite omrežni vtic.

Napotek:

Globinski omejilo opdustite, kot je opisano v 5.2 in ga potisnite v smeri dodatnegra rocaja. Tako imate prost dostop do vpenjalne glave.

• Odvjte vpenjalno glavo (11). Odprtina vpenjalne glave mora biti dovolj velika, da vanjo vstavite vrtalnik.
• Izberite ustrezen vrtalnik. Vrtalnik potisnite tako daleč v odprtino vpenjalne glave, kolikgre.
  Privijte vpenjalno glavo (11).Preverite,ali je vrtalnik cvrsto vpet v vpenjalno glavo (11).
  V rednih intervalih preverjaje pravilno pritrditev vrtalnika oz. orodja.

5.4.2 Vrtalna glava SDS-Plus (sika 6/porz.1)

• Orodje pred uporabo očistite in rahlo namazite ročaj za orodje z mastjo.
• Orodje, na katerem ni prahu, s kroznim gibom potisnite v sprejem orodja do omejila. Orodje seismo zapahne.
• Zapah preverite takto, da povleçete za orodje.

Za odvzem zapahnitveni tulec (b) povlecite nazaj, drzite in odvzemite orodje.

6. Uporaba

Nevarnost!

Da bi se izognili nevarnosti, se stroj lahko drzi le za oba rocaja (6/8)! V drugačnem primeru lahko pri navrtanju elektrichiḥ vodov grozi nevarnost elektriciŋa udara!

6.1 Stikalo za vklop/izklop (slika 7/pol. 4)

• Najprej vostavite ustrezni sveder v napravo (glej 5.4).
• Prikljucite elektronici vtikač na ustrezno elektricno vtičnico.
  Postavite vrtalni stroj neposredno na mesto vrtanja.

Vklop:

Pritisnite stikalo za vklop/izklop (4)

Trajno obratovanje:

Stikalo za vklop/izklop (4) zavarujte z gumbom za fi ksiranje stikala (5).

SLO

Izklop:

Na katko pritisnite stikalo za vklop/izklop (4).

6.2 Nastavitev stevila vrtljajev (slika 7/pol. 4)

• Stevilo vrtljajev lahko med uporabo stroja regulirate brezstopenjsko.
• Stevilo vrtljajev izbirate z bolj ali manj močnim pritiskanjejem na stikalo za vklop/izklop (4).
  Izbira pravega stevila vrtljajev: Najprimernejstevilo vrtljajev je odvisno od obdelovanca, od načina obratovanja stroja in od uporabljanega svedra.
  Manjši pritisk na stikalo za vklop/izklop (4): nižje stevilo vrtljajev
  Večji pritisk na stikalo za vklop/izklop (4): visje stevilo vrtljajev
  Nasvet: Luknje začnine navrtavati z nizjim stevilom vrtljajev. Potem postopoma povečujte stevilo vrtljajev svedra.

Prednosti:

Pri navrtavanju lahko bolje nadzorujete delosvedra in le-ta ne bo zdrsnil pri navrtavanju.
Preprecili boste razzpokanost vtane luknje (n.pr. pri keramicnih ploščicah).

6.3 Predizbira stevila vrtlijajev (sika 7/pol.9)

Regulator stevila vrtljajev (9) omogoci nastavitev najevcjega stevila vrtljajev. Stikalo zavklop/izklop (4) lahko tedaj vtisnete samo se do nastavljenega najevcjega stevila vrtljajev.
- Stevilo vrtlajev nastavite z nastavnim obročem (9) v stikalu za vklop/izklop (4).
Med vrtanjem ne izvajaje nastavitev.

6.4 Stikalo za preklop smeri vrtenja desno/ levo (slika 7/pol.10)

• Preklopite samo v stanju mirovanja naprave!
  S stikalom za preklop smeri vrtanja deno/ levo (10) nastavite smer vrtanja udarnega vrtalnika:

Smer vrtenja Polozaj stikala

8. Cišcenje, vzdhrževanje in narocanje nadomestnih delov

Nevarnost!

Pred izvajanem vsakega cistilnegela dela izvlecite elektronici priključni kabel.

8.1 Cischenje

• Zaščitno opremo, zračne reze in ohišje motorjva vzdřžujte kar se le da v stanju brez prisotnosti prahu in umazanje. Napravo obrišite suho krpo ali s komprimiranim zrakom pod nizkim pritikom.
• Priporočamo, da napravo očistite nepsoredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljaje nobenih cistilinih ali

SLO

razredcilinih sredstve; le-ta lahko poskodujeo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrico napravo povecuje tveganje elektriconega udara.

8.2 Oglene ščetke

Pri prekomenem iskrenju naj strokovjak za elektriko preveri oglene šćetke.

Nevarnost! Oglene ščetke lahko zamenja le strokovjak za elektriko.

8.3 Vzdrrzevanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

8.4 Naročanje nadomestnih delov:

Pri narocanju nadomestnih delov je potrebno na-vesti naslednje navedbe:

Tipnaprave
Art. stevilko naprave
- Ident-številko naprave
Stevilka potrebega nadomestnegadaI Aktualne cene in informacije najdete na splletni strani www.Einhell-Service.com

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prislo do poškodb med transportom. Ta embalaja je surovi-na in s tem ponovno uporabna ali pa jo je možno reciklrati. Naprava in njen pribor sta izdelana iz različnih materialov kot nkr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbiralischu, da bo pravilno odstranjena. Če ne poz-nate primernih zbiralisič, se pozanimajte pri svoji občinski upravi.

10. Skladischenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitemen in za otroke nedostopnom mestu. Optimalna skladišcna temperature je med 5 in 30^ Elektricno orodje shranjujte v originalni embalazi.

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovnoustreznem recikiranju v primeru predaje lastnine. Staro napravo se lahko v ta namesi tudi prepusti naodvzemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnihodpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih komponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremlajocih papirjev o proizvodu, tudipozvlcekh, je dovoljenoazo izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Ogljene šćetke, vpenjalna glava
Obrabni material/ obrabni deli* Sveder, dleto
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simpltom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opisite tonapačno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nestala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrevaanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahétvkke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitèv, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izklujcene iz garancijskih storitevt, są jihni:no no no uvrstiti. Če je okvara zajeta v nasih garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.
