BRUKSANVISNING TERH 9501 5F EINHELL

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

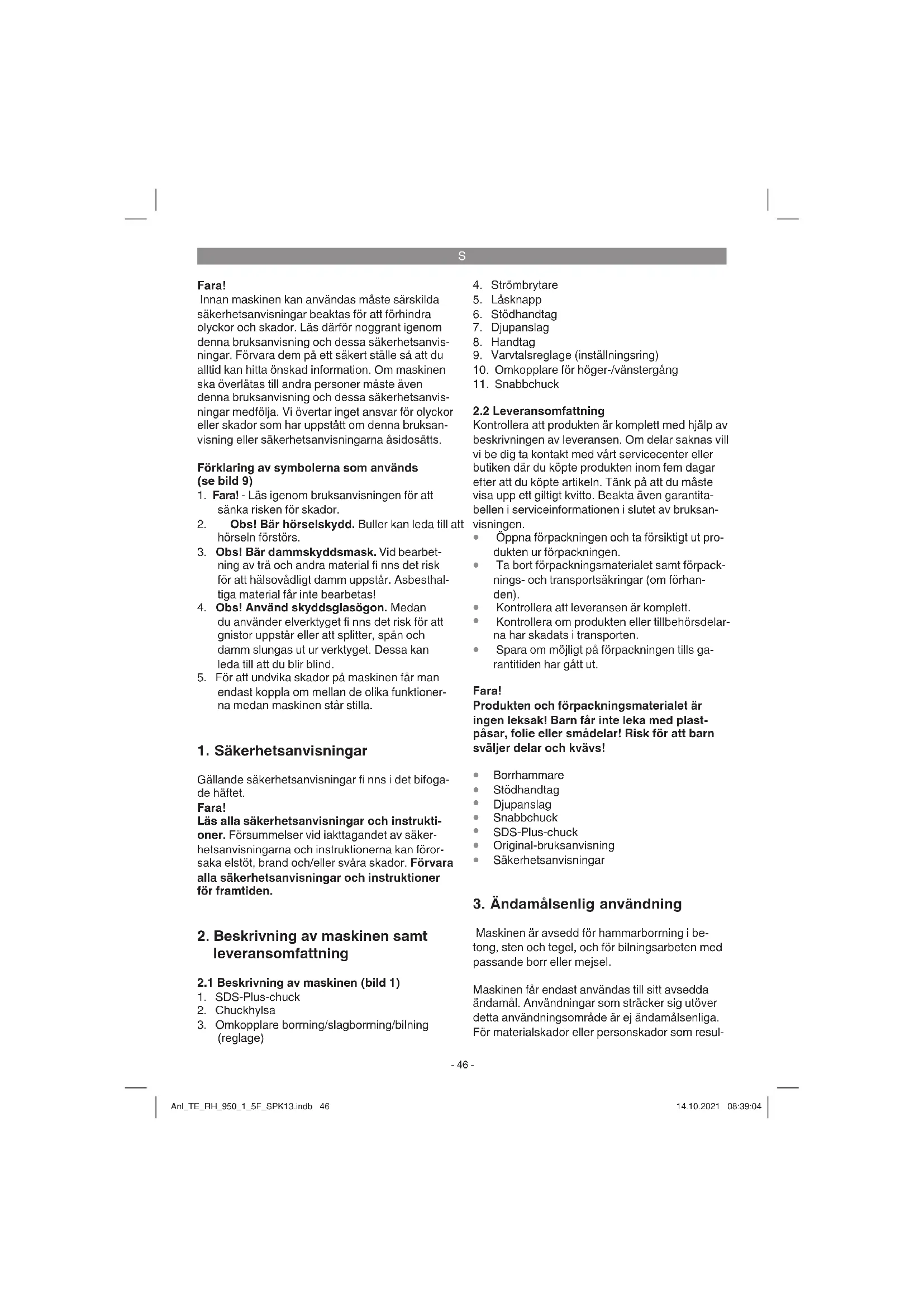

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Förklaring av symbolerna som används (se bild 9)

1. Fara! - Lás igenom bruksanvisningen for att sanka risken for skador.
2. Obs! Bär hörsksydd. Buller kan leda till att hörsein forstors.
3. Obs! Bär dammskyddsmask. Vid bearbetting av trä och andra material fi nns det risk for att hälsovådligt damm uppSTAR. Asbesthal-tiga material fär inte bearbetas!
4. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk För att gnistor uppstár eller att splitter,SPAN och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.
5. För att undvika skador på maskinen fãr man endast koppla om mellan de olika Funktionerna medan maskinen stãr stilla.

1. Sakerhetsanvisiningar

Läs alla sakerhetsanvisingar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Forvara alla sakerhetsanvisingar och instruktioner for framtiden.

2. Beskrivning av maskinen som leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. SDS-Plus-chuck
2. Chuckhylsa

3. Omkopplare borrning/slagborrning/bilning (reglage)

4. Strömbrytare

5. Lasknapp
6. Stödhandtag
7. Djupanslag
8. Handtag
9. Varvtalsreglage (inställningsring)
10. Omkopplare for hoger-/vänstergang
11. Snabbchuck

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vart servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte articeln. Tank pa att du maste visa upp ett giltigt kvitto. Beakta även garantita-bellen i serviceinformationen i slutet av braksan-visingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjlig på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie aller smädelar! Risk for att barn sväljer delar och kvävs!

Borrhammare
Stodhandtag
Djupanslag
Snabbchuck
SDS-Plus-chuck
Original-bruksanvising
Sakerhetsanvisiningar

3. Åndamåsenlig användning

Maskinen ar avsedd for hammarborrnirn i betong, sten och tegel, och for bilningsarbeten med passande borr erer mejsel.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandninger som stracker sig utover detta anvandningsomrade ar ej andamalsenlga. For materialskador erer personskador som resul

S

terar av sādan använding ansvarar användaren/ operatoren själv. Tillverkaren pâtar sig inget ansvar.

Tänk på att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruerats for yrkesmaggis, hantverkmassig eri industriell användning. Vi ger dārfor ingen garanti om Produkten ska anvandas inom yrkesmaggisa, hantverkmassiga aller industriella verksamheter erer vid liknande aktivitet.

4. Tekniska data

Natspanning 220-240 V~50 Hz

Upptagen effekt 950 W

Tomgangs-varvatal 0-1200/0-2600 min Slagtal 0-4500 min

Borrkapacitet betong/sten (max.) 28 mm

Skyddsklass

Vikt 3,8 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksinvala 93 dB(A)

Osakerhet K 3 dB

Ljudeff ektniva LwA 104 dB(A)

Osakerhet KWA 3 dB

Enligt artikel 3 i direktiv 2000/14/EC och 2005/88/ EC ar borrhammaren inte avsedd for anvandning utomhus.

Bär hörskydd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktnigar) har bestamts enligt EN 60745.

Anvanda borrhammaren till belong

Vibrationsemissionsvärde a_h = 16,4m / s^2

Osakerhet K = 1,5m / s^2

Bilning

Vibrationsemissionsvärde a_h = 13.9m / s^2

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och

kan variera beroende på vilket satt som elverktyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olica elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en forsta bedomning av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration tillett minimum!

Anvand endast intakta maskiner.
Underhäll och rengör maskinen regelbundet.
Anpassaddt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lämna in maskinen for översyn vid behov.
Slá ifrámaskinen om den inte används.
Barhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstár av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

5. Färe användning

Innan du ansluter maskinen mäste du övertygadig om att uppgifterna på typskylten stämmerÖverens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör nagra installinger pa maskinen.

Kontrolera med en kabeldetektor att omradet dar du sca arbeta ar fritt fran dolda gas- och vattenr somt elektriska ledninger.

5.1 Stödhandtag (bild 2 - pos. 6)

Av sakerhetsskāl sca du alltid anecd vanda borhammaren tillsammans med stodhandtaget.

Stodhandtaget (6) ger dig ytterligare stdd medan

S

du anvander borrhammaren. Av sakerhetsskali fardu inte anvanda maskinen om stodhandtaget (6) saknas.

Klam fast stodhandtaget (6) pa borrmaskinen. Vrid runt handtaget i motols riktning (sett fran handtaget) for att lossa pa klammingen. Vrid runt handtaget i medsols riktning for att dra at klammingen.

Lossa forst pa det klamda stodhandtaget. Darefter kan du svanga stodhandtaget (6) till ett lampligt arbetslage. Vrid runt stodhandtaget i den motsatta riktningen tills det sitter fastigen.

5.2 Montera och ställa in djupanslag (bild 3/ pos. 7)

Djupanslaget (7) ar fastklamt i stodhandtaget (6).

• Lossa på fixeringsskruven (a) och satt in djupanslaget (7).
  Ställ in djupanslaget (7) sa att dess spets stämmer overens med borrspetsen.
• Dra tillbaka djupanslaget med en stracka som motsvarar avsett borrdjup.
  Dra at fixeringsskruven (a) igen.
• Borra nu hålet tills djupanslaget (7) rör vid arbetsstyetck.

5.3 Byta ut chuck (bild 4)

Du kan valja mellan snabbchuck (11) och SDS-Plus-chuck (1).

Varning:

Dra alltid ut stickkontakten innan du gör nagra inställingerpà maskinen.

Satta in:

• Dra tillbaka chuckhylsan (2) och hall fast den
• Skjut in den dammfria chucken i fasstet med en vridande rorelse.
  Lat chuckhylsan (2) glida tillbaka till utgangs-laget.
• Dra i chucken for att kontrollera att den sitter fast.

Taut:

Dra tillbaka chuckhylsan (2) och hal fast den.
Tautchicken

5.4 Satta in verktyg (bild 5-6)

Varning:

Dra alltid ut stickkontakten innan du gör nagra inställingar pa maskinen.

Mark:

Lossa pà djupanslaget enligt beskrivningen i 5.2 och skjut in det mot stödhandtaget. Därefter ar

borrchicken fritt atkomlig.

5.4.1 Snabbchuck (bild 5/pos. 11)

Vrid chucken (11) sa att den öppnas. Öppin-gen i chucken maste vara tillräckligt stor sa att borren fär plats.
Väij en lamplig borr. Skjut in borren i chucken sā langt som möjigt.
Vrid chucken (11) sa att den stangs. Kontrol- lera att borren sitter fast i chucken (11).
- Kontrollera regelbundet att borren resp. verktyget sitter fast.

5.4.2 SDS-Plus-chuck (bild 6/pos.1)

• Rengör verktyget och fetta in dess faste med en aning borrrett innan du sätter in det.
  Vrid in det dammfria verktyget i verktygsfastet till stopp. Verktyget sparras fast automatiskt.
• Dra i verktyget for att kontrollera att det sitter fast.

Dra tillbaka chuckhylsan (b), hall fast och dra ut verktyget.

6. Anvanda

Fara!

For att undvika faror fár maskinen endast hallas i de báda handtagen (6/8)! I annat fall fi nns det risk für elektriska slag om du skulle raka borra kablar!

6.1 Strömbrytare (bild 7/pos. 4)

Satt forst in en lamplig borr i maskinen (se 5.4).
Anslut stickkontakten till ett lampligt vagguttag.
Satt emot borrmaskinen direkt på borrstallet.

Inkoppling:

Tryckpá strömbrytaren (4)

Kontinuerlig drift:

Tryck pa strombrytaren (4) och sparra med lasknappen (5).

Frankoppling:

Tryck in strombrytaren (4) kort.

6.2 Stalla in varvtalet (bild 7/pos. 4)

Du kan ställa in varvtalet steglost under användningen.
Bestam varvtalet genom att trycka in stromb

S

rytaren (4) mer aller mindre kraftigt.
Välj rätt varvtil: Lämpligt varvtil ar beroende av arbetsstyetck, driftslag och typ av borr.
- Svagt tryck på strombrytaren (4):lagt varvatal
Stort tryck pa strombrytaren (4): hegt varvital
- Tips: Använd lågt varvtil i börgan när du borrar hal. HöjAREfter varvtalet stegvis.

Fördelar:

• Borren ar lättare att kontrollera i börgan och glider inte at sidan.
  Du undviker splittrade borrhal (tex vid kakel)

6.3 Forvalja varvtalet (bild 7/pos. 9)

Du kan anvanda ringen for varvtalsinstall- ningen (9) for att definiera maximalt varvital. Strombrytaren (4) kan endast tryckas in tills ett maximalit install varvital har natts.
Stall in varvtalet med inställningsringen (9) som finns på strombrytaren (4).
Gör inte denna inställning medan du borrar.

6.4 Omkopplare for Hoger-/vänstergäng (bild 7/pos. 10)

Farendastkopplasomnarrmaskinenstrar stila!
Stall in slagborrmaskinens rotationsriktning med omkopplaren for hoger-/vänstergang (10):

Rotationsriktning Omkopplarens lage

Höergang

(framat samt borrning) Intryckt pa hoger sida

Vänstergang (bakat) Intryckt pa vander sida

6.5. Omkopplare for borrning/slagborrning/ bilning (bild 8)

• Om du vill borra, tryck på knappen (E) på reglaget (3) och vrid samtidigt reglaget (3) till lage A.

Reglage i lage A1:

Högt vridmoment, lag hastighet

Reglage i lage A2:

Lagt vridmoment, hog hastighet

• Om du vill borra, tryck pa knappen (E) pa reglaget (3) och vrid samtidigt reglaget (3) till lage A.
• Om du vill slagborra, tryck på knappen (E) på reglaget (3) och vrid samtidigt reglaget (3) till lage B.
• Om du vill bila, tryck pa knappen (E) pa reglaget (3) och vrid samtidigt reglaet (3) till lage C. Mejseln ar inte sparrad i lage C.
• Om du vill bila, tryck på knappen (E) på regla

get (3) och vrid samtidigt reglaget (3) till lage D. Mejseln ar sparrad i lage D.

Mark!

Vid hammarborgning behover du inte pressa maskinen särskilt mycket. En alltför hög anliggningskraft belastar bara motorn onödigt mycket. Kontrollera borren i regelbundna intervaller. Slipa eller byt ut trubbiga borr.

Om natkabeln tillenna Produkt har skadats maste den bytas ut av tilverkaren, kundtjanst erler av en annan person med liknande behorigheit aftersom det annars finns risik for persorskador.

8. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarbeten.

8.1 Rengora maskinen

• Hall skyddsanordningarma, ventilationsoppeningarma och motorkapan i sa damm- och smutsfritt skick som möjgt. Torka av maskinen med en ren duk erler blas av den med tryckluft med svagt tryck.
• Vi rekommender att du rengör maskinen after varje användningstilfalle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings- eller Lossningsmedel. Dessa kan skada maskinens plastdilar. Se till att inga vätskor,tränger in i maskinens inre. Om vatten,tränger in i ett elverktyg hojs risiken for elektriska slag.

8.2 Kolborstar

Vid overdrivning gnistbildning maste du lata en behörig elinstallator kontrollera kolborstarna.

Fara! Kolborstarna fär endast bytas ut av en behörig elinstallator.

8.3 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

S

8.4 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.Einhell-Service.com

9. Skrotting och atervinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehör bestar av olika material som tex metaller och plaster. Defekta producerkfar inte kastas i hushallssoporna. Lämna inprodukten till att insamingsstalle i din gemeinsen for professionell avfallshantering. Hör after med din gemeinsen om du inte vet var narma insamingsstalle fi nns.

10. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats sam otillgangligt for barn. Den bösta Förvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpack-ningen.

S

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehaller elektriska aller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternatively till returninger ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Effer att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdilar och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frán Einhell Germany AG.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparation och tilhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Kolborstar, chuck
Förbrukningsmaterial/förbrukningsdeler* Borr, mejslar
Delar som saknas

• ingár inte tvunget i leveransomfattningen!

Vid brister erller störningar kan du animä delta på webbplatsen www.Einhell-Service.com. Ge en detailjerad beskrivng av felet som har uppstatt och besvara alltid foljande fragor:

• Fungerade Produkten Forst aller var den defekt From Böjan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomer färe defekt)?
  Enligt din asikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)?

váraprodukter genomgár en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar ratt satt,beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi star även gärna till tjanst pa Telefon under servicenumret som anges nedan.Foljande punkter gäller for att du ska kunna gora ansprak pa garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte aller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt skara vara ny och harstamma fran nedanstende tillverkare. VI avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas till andamalsenigt syfte och inte har konstruerats for kommersiell, hantverkmassig erer yrkesmssig anvandning. Ett garantiavtal sluts darrfor ej om Produkten inom garantitiden har anvants inom yrkesmssiga, hantverkmassiga erer industriella verksamheter erer har utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (tex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, om produkten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvandning av ej godkanda insatsverktyg ellere tillbehör), frammande partiklar som har trangt in i produits (tex sand, sten erller damm, transportskador), yttre vall erler yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrit naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler ska ansprak pa garanti stallas inom tvä veckor after att defekten faststalldes. Det ar inte möglt att stalla ansprak pa garanti after att garantitiden har locht ut. Garantitiden forlangs inte narprodukten repareras ell erbyts ut, dessutom medfor sādana arbeten inte at en ny garantitid bōjar gälla fürprodukten ell er for ev. reservdelar som har monterats in. Detta galler även vid hem-besök.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.Einhell-Service.com. Se till att du har sparat pa kvittot erer ett annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktor som sands in utan kopebevis erer utan markskylt tacks inte av vara garantitjänster eftersom de inte kan identifieras. Om defekten i produits tacks av vara garantitjänster, fär du genast en reparerad ellr ny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin eller som har uppstätt after garantitidens slut. Skicka inprodukten till nedanstände serviceadress.

För slitage- och Förbrunningsdeler som für delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges ienna bruksanvising.
