GEBRUIKSAANWIJZING CM P1 BENNING

Fig.1: Voorzijde van het BENNING CM P2 (BENNING CM P1 soortgelijk)

Fig.2: Meten van stroom

Fig. 3: Spanningsindicator met zoemer

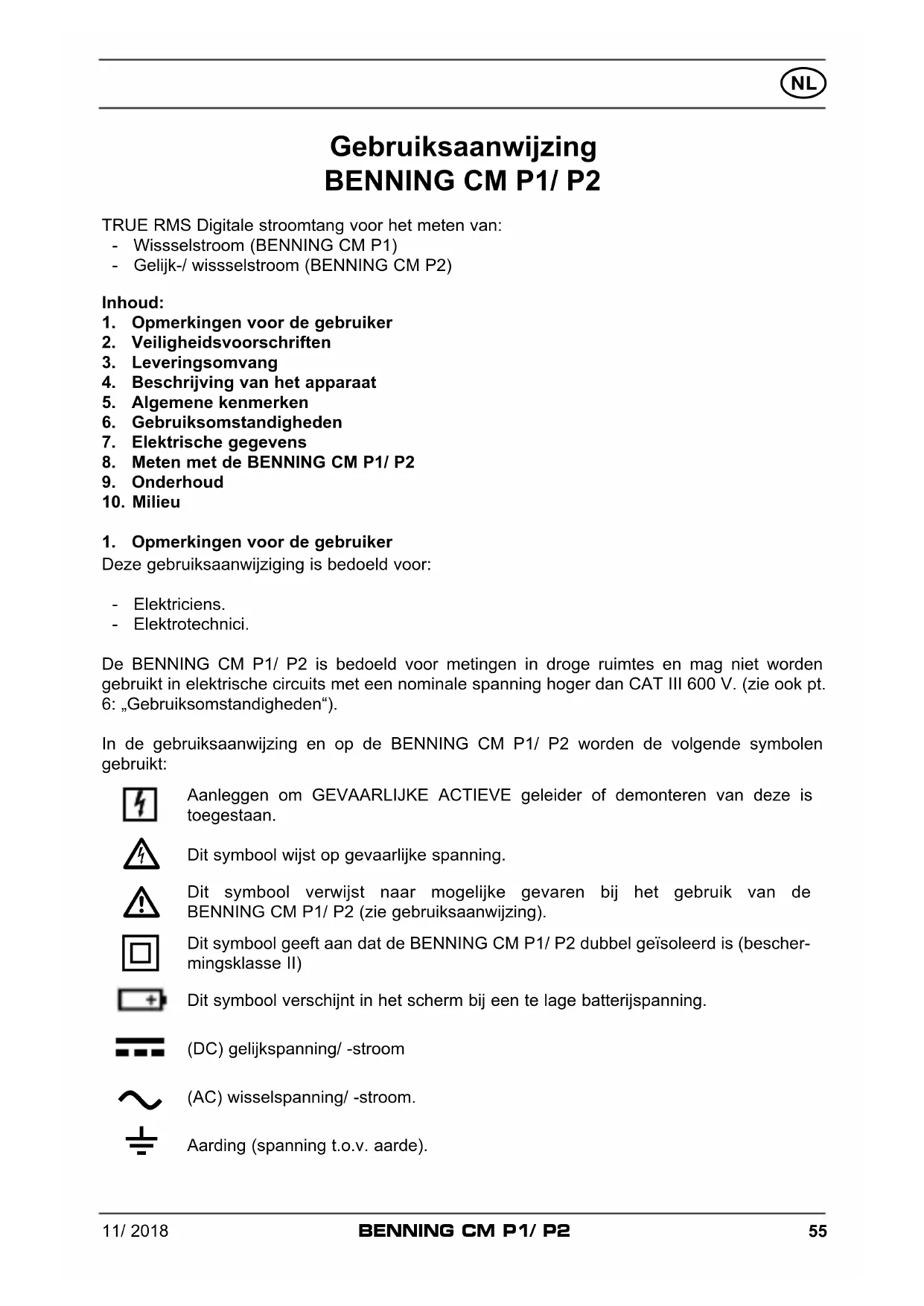

Gebruiksaanwijzing BENNING CM P1/ P2

TRUE RMS Digitale stroomtang voor het meten van:

• Wissselstroom (BENNING CM P1)
• Gelijk-/ wissselstroom (BENNING CM P2)

Inhoud:

1. Opmerkingen voor de gebruiker
2. Veiligheidsvoorschriften
3. Leveringsomvang
4. Beschrijving van het apparatusat
5. Algemene kenmerken
6. Gebruiksomstandigheden
7. Elektrische gegevens
8. Meten met de BENNING CM P1/ P2
9. Onderhoud
10. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijziging is bedoeld voor:

• Elektriciens.
• Elektrotechnici.

De BENNING CM P1/ P2 is bedoeld voor metingen in droge ruimtes en mag Niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan CAT III 600 V. (zie ook pt. 6: "Gebruiksomstandigheden").

In de gebruiksaanwijzing en op de BENNING CM P1/ P2 worden de volgende symbolen gebruikt:

Aanleggen om GEVAARLIJKE ACTIEVE geleider of demonteren van deze is toegestaan.

Dit symbol wijst op gevaarlijke spanning.

Dit symbol verwijst maar möglichke gevaren bij het gebruik van de BENNING CM P1/ P2 (zie gebruiksaanwijzing).

Dit symbol geeft aan dat de BENNING CM P1/ P2 dubbel geisoleerd is (beschermingsklasse II)

Dit symbol verschijnt in het scherm bij een te lage batterijspanning.

(DC)gelijkspanning/-stroom

(AC) wisselspanning/-stroom.

Aarding (spanning t.o.v. aarde).

2. Veiligheidsvoorschriften

Dit apparatus is gebouwd en getest volgens de voorschriften:

DIN VDE 0411 deel 1/ EN 61010-1

DIN VDE 0411 deel 2-032/ EN 61010-2-032

en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat.

Om deze staat te handhaven en om zeker te+zijn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en Niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtig tijdens het werken met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

Elke keer, voordat het apparaat in gebruik worden genomen, moet het worden gecontroleerd op beschadigingen.

Bij vermoeden dat het apparaat Niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook Niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook Niet bij/toeval, Niet kan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar Niet meer möglichk is:

• wanneer het apparaat zichtbare schade vertoont,
• als het apparaat Niet meer (goed) werkkt,
• na langdurige opslag onder ongunstige omstandigheden,
• na zware belasting of möglichke schade ten gevolge van transport of onoordeelkundig gebruik,
• het apparaat vochtig়n.

3. Leveringsomvang

Bij de levering van de BENNING CM P1/ P2 behoren:

3.1 Eén digitale stroomtang
3.2 Eén compactbeschermingsetui
3.3 Twee batterijen 1,5 V (micro/ IEC LR03/ AAA)
3.4 Eén gebruiksaanwijzing.

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

• De BENNING CM P1/ P2 wordt gevoed door wee microbatterijen 1,5 V (IEC LR03/ AAA).

4. Beschrijving van het apparatus

Zie fig. 1: voorzijde van het apparatusat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

1 Meettang om rondon stroomvoerende aders teplaatsen
NCV-sensor, sensor voor de spanningsdetectie,
3 Kraag om aanraken van aders te voorkomen.
4 Openingshendel om de stroomtang te openen en te sluiten
H/ INRUSH-toets (blauw), voor opslag in het geheugen van de weergegeven meetwaarde (HOLD), meting inschakelstroom (A AC)
/ LPF-toets, activering van de laagdoorlaatfilter (LPF), nulregelingstoets (ZERO, A DC) voor het instellen van de nulwaarde of differentiemeting (BENNING CM P2),
NCV-toets, spanningsindicator voor het bepalen van de wisselstroom tot de grond,

A-toets, voor het meten van de AC-stroom (BENNING CM P1) en AC/DC-stroom (BENNING CM P2),
Aan-uittoets, voor het activeren en deactiveren van de ampere tetang, activering van de digitale displayverlichting,
10 Digitale weergave, voor de meetwaarde en de weergave van overschrijding van het bereik
Batterijvakdeksel, op de achterkant van de behuizing

5. Algemene kenmerken

5.1 Algemene kenmerken van de digitale stroomtang

5.1.1 De numerieke waarden zijn op een display (LCD) ① af te lezen met 4 cijfers van 10mm hoog, met een komma voor de decimalen. De grootst möglichk af te lezen waarde is 4200.
5.1.2 De polariteitsweergave in de digitale weergave ⑩ werkt automatisch. Er is slechts een pool gegen de technische stroomrichting, die worden met “-” weergegeben (zie pijl op de meettang).
5.1.3 De bereikoverschrijding worden aangegeven met "0L".

Let op: Geen aanduiding of waarschuwing bij overbelasting!

5.1.4 De BENNING CM P1/ P2 worden door de aan-uitttoets 9 aan- of uit gezet, voor het uitschakelen drukt u toets 9 ongeveer 2 sec. in. Is BENNING CM P1/ P2 ingeschakeld, kan de displayverlichting met toets 9 ingeschakeld worden. De verlichting worden uitgeschakeld door nogmaals op de toets te drukken of automatisch na ca. 10 seconden.
5.1.5 De keuze voor het meetbereik gebeurt automatisch.
5.1.6 De H/ INRUSH-toets (blauw) ⑤ heeft twee functies:

Door op de H/ INRUSH-toets 5 te drukken, worden het meetresultaat opgeslagen. Op het display 10 verschijnt tegelijk het symbol "HOLD". Door opnieuw op de toets 5 te drukken, keert het toestel terug maar de meetmodus.

In de meetmodus 'A AC' worden door langer op de H/ INRUSH-toets 5 te drukken (2 seconden) de meting van de inschakelstroom geactiveerd. Het symbol 'INRUSH' verschijnt tegelijkertijd op het digitale display 10. Hierdoor worden tijdens stroomtoevoer (>5A) de meetvoortgang voor 100 millisecondn in werking gezet. Gedurende deze tijd worden de gemiddelde waarde aangegeven. Door langer (2 seconden) op toets 5 te drukken, worden de meetmodus opnieuw ingeschakeld.

5.1.7 De / LPF-toets 6 heeft twee functies:

Door op de / LPF-toets 6 te drukken, worden de laagdoorlaatfilter met een grensfrequentie van ongeveer 160Hz geactiveerd. Op het digitale display 10 versusjnt tegelijkkertijd het symbol "LPF". Druk nogmaals op toets 6 om terug te keren maar de normale modus.

In de meetmodus 'A DC' (BENNING CM P2) worden de nulwaarderegeling geactiveerd door langer op de / LPF-toets 6 te drukken. Deze toets kan ook gebruikt worden voor de differentiemeting (nulwaarderegeling bij elke waarde möglichk!). Dit worden weergegeven door op het digitale display 10. Druk nogmaals op toets 6 om terug te keren maar de normale modus.

5.1.8 NCV-toets 7:

Door op de NCV-toets 7 te drukken, worden de spanningsdetectiefunctie (lokalisatie van wisselstroomspanningen tot de grond) geactiveerd. Op het digitale display 10 verschijnen op dat moment het symbolen EF weergegeven (zie 8.3). Door op de A- toets 8 te drukken, keert u terug maar het meetbereik.

5.1.9 A-toets 8

Door op de A- toets 3 te drukken, wordt het huidige meetbereik geselecteerd. In het geval van de BENNING CM P2 kan door opnieuw op toets 8 te drukken tussen'DC' en 'AC' gewisseld worden.

5.1.10 De meetfrequentie van de BENNING CM P1/ P2 bij cijferweergave bedraagt gemiddeld 2 metingen per seconde.

5.1.11 De BENNING CM P1/ P2 schakelt automatisch uit na ca. 15 minutes (APO, Auto-Power-Off is actief wonneer het pictogram op het display ⑩ staat). De automatische uitschakeling kan gedeactiveerd worden door op de H/INRUSH-toets ⑤ te drukken en de BENNING CM P1/ P2 kan met de aan-uittoets ingeschakeld worden. Het pictogram op het display ⑩ verdwijnt.
5.1.12 De BENNING CM P1/ P2 wordt gevoed door wee batterijen van 1,5 V (IEC LR03/ AAA/ micro).
5.1.13 Indien de batterijen onder de minimaal benodigde spanning dalen, verschijnt het batterijsymbool in het scherm 10.
5.1.14 De levensduur van de batterijen hangt af van de gebruekte meetfunctie en bedraagt zonder gebruik van de achtergrondverlichting ongeveer 200 uur voor BENNING CM P1 en ongeveer 30 uur voor BENNING CM P2.
5.1.15 Temperatuurcoefficien van de meetwaarde: 0,1× (angegeven meetnauwkeurigheid)/ ^ < 18~^ C of >28^ , op basis van de waarde op referentietemperatuur van 23^ .
5.1.16 Afrometingen van het apparaat: L× B× H = 149× 59× 27,5mm Gewicht: 140 gram (incl. batterijen)
5.1.17 Maximale opening van de stroomtang: 23 mm.

6. Gebruiksomstandigheden

• De BENNING CM P1/ P2 is bedoeld om gebruikt te worden voor metingen in droge ruimtes.
• Barometrische hoogte bij metingen: 2000 m. maximaal
• Categorie van overbelasting: IEC 60664/ IEC 61010 600 V categorie III,
• Beschermingsgraad stofindring: 2 (EN 61010-1)
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

Betekenis IP 30: Het eerste cijfer (3); Bescherming gegen binnendringen van stof en vuil >2,5mm in doorsnede, (eerste cijfer is bescherming gegen stof/ vuil). Het tweede cijfer (0); Niet beschermd gegen water, (tweede cijfer is waterdichtheid).

Werktemperatuur en relatieve vochtigheid:
Bij bedrijfstemperatuur van 0^ tot 40^ : relatieve luchtvochtigheidkleiner dan 80% ,nietcondenserend.
- Bewaartemperatuur: De BENNING CM P1/ P2 kan zonder batterijen worden bewaard bij tem peraturen van - 10^ tot + 60^ , relatieve luchtvochtigheidkleiner dan 70% .

Opmerking: de nauwkeurigheid van de meting worden aangegeven als som van:

• een relatief deel van de meetwaarde
• een aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 23^ ± 5^ bij een relatieve vochtigkeit van de lucht < 80% .

7.1 Meetbereik voor wisselstroom

De meetwaarde worden als母公司 effectieve waarde (TRUE RMS, AC-koppeling) verkreten en weergegeven. De kalibratie is afgestemd op een sinusvormige golfvorm. Bij afwijkingen van deze golfvorm worden de aangegeven waarde onnauwkeuriger.

Crest-factor < 1,6 tot 100% van de eindwaarde van het meetbereik

Crest-factor < 3,2 tot 50% van de eindwaarde van het meetbereik

Laagdoorlaatfilters gedeactiveerd:

Meetbereik Resolutie	Nauwkeurigheid v.d. meting (50 Hz - 60 Hz)	Nauwkeurigheid v.d. meting (45 Hz - 400 Hz)	Beveiling gegen overbelasting
40,00 A 0,01 A ± (2,0 % meetwaarde + 5 digits) ± (3,8 % meetwaarde + 8 digits) 420 A eff.
40,1 A - 400 A 0,1 A ± (2,0 % meetwaarde + 5 digits) ± (3,8 % meetwaarde + 8 digits)			420 A eff.

Laagdoorlaatfilters geactiveerd:

Meetbereik Resolutie	Nauwkeurigheid v.d. meting (50 Hz - 60 Hz)	Beveiliging gegen overbelasting
40,00 A 0,01 A ± (3,5 % meetwaarde + 8 digits) 420 A eff.
40,1 A - 400 A 0,1 A ± (3,5 % meetwaarde + 8 digits) 420 A eff.

Grensfrequentie (-3 dB): 160 Hz

Inschakelstroom (INRUSH):

Meetbereik Resolutie	Nauwkeurigheid v.d. meting (50 Hz - 60 Hz)	Beveiliging gegen overbelasting
5,0 A - 400 A 0,1 A ± (3,5 % meetwaarde + 8 digits) 420 A eff.

Integratietijd: 100 ms
Drempelwaarde van de stroom: 5 A

7.2 Gelijkstroombereiken (BENNING CM P2)

Meetbereik Resolutie Nauwkeurigheid v.d. meting	Beveiligung gegen overbelasting
40,00 A 0,01 A ± (2,0 % meetwaarde + 5 digits) 420 A eff.
40,1 A - 400 A 0,1 A ± (2,0 % meetwaarde + 5 digits) 420 A eff.

8. Meten met de BENNING CM P1/ P2

8.1 Voorbereiden van metingen

Gebruik en bewaar de BENNING CM P1/ P2 uitsluitend bij de aangegeven werkene opslagtempera turen. Niet bloatstellen aan direct zonlicht.

• Storingsbronnen in de omgeving van de BENNING CM P1/ P2 hunnen leiden tot instabiele aanuiding en/ of meetfouten.

8.2 Stroommetting

Let op de maximale spanning t.o.v. aarde.

Gevaarlijke spanning!

Houd bij gelijkstroommetingen (BENNING CM P2) rekening met de polariteit!

De pijl op de meettang geeft de technische stroomrichting weeR. + -

• Na het inschakelen staat de BENNING CM P1/ P2 automatisch in de functie A~. Zo nicht,要去 op de A~toets drukken.
• Gebruik bij BENNING CM P2 de A~toets 8 om de gewenste functie A= of A~ te selecteren. In de functie A= drukt u op de nulregelingstoets / LPF-toets 6 drukken om BENNING CM P2 terug maar de beginpositie te brengen.
• Druk op de openingshendel 4 en omvat de eénaderige, stroomvoerende leiding, zoveel möglichk in het midden van de tang 1.
  Lees de gemeten waarde af in het display 10.

Zie fig. 2: meten van stroom

8.3 Spanningsindicator (NCV)

De spanningsdetectiefunctie dient nicht om de spanningsvrijheid te bepalen. Ook+zonder akoestische of optische signalweergave kan er spreke zich van een gevaarlijke contactspanning. Gevaar voor elektrische schok!

De spanningsdetectiefunctie zorgt ervoor dat u zicher aanraking het wisselveld Aunt detecteren. De detectiesensor 2 bevindt zich op de meettang in de markings NCV . Activeer de BENNING CM P1/ P2 en selecteer via de NCV-toets 7 de spanningsdetectiefunctie. Op het digitale display 10 versusijnen de symbolen EF. Wordt er een fasespanning gelokaliseerd, werklijk et een akoestisch signaal en de sterkte van het wisselveld worden op het digitale display 10 door middel van maximaal vier balkjes weergegeven „- - - -". Alleen in het geaarde wissel stroomnet verschijnt een melding!

Praktijktip:

Onderbrekingen (kabelbruggen) in openliggende kabels, bijv. kabelhaspels,licht slang,etc.zijn van de voedingsbron (fase) tot de onderbrekingsplek te volgen.

Functiebereik: ≥ 230V

Zie fig. 3: spanningsindicator met zoemer

9. Onderhoud

De BENNING CM P1/ P2 mag nooit onder spanning staan als het apparaat geopend worden. Gevaarlijke spanning!

9.1 Veiligheidsborging van het apparatus

Onder bepaalde omstandigheden kan de veiligheidijdens het werk den met de BENNING CM P1/ P2 Niet meer worden gegarandeerd, bijvoorbeeld in geval van:

• zichtbare schade aan de behuizing.
• meetfouten.
• waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden.
• transportschade.

In dergelijke geallen dient de BENNING CM P1/ P2 direct te worden uitgeschakeld en nicht opnieuw elders worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doek (speciale reinigingsdoeken uit gezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING CM P1/ P2 schoon te make. Let er in het bijzonder op dat het batterijvak en de batterijcontacten Niet verruilen door uitlopende batterijen. Indien toch verontreining ontstaat door elektrolyt of zich zout afzet bij de batterijen en/ of in het huis, dit eveneens verwijderen met een droge, schone doek.

9.3 Het wisselen van de batterijen

De BENNING CM P1/ P2 mag nooit onder spanning staan als het apparaat geopend worden. Gevaarlijke spanning!

De BENNING CM P1/ P2 wordt gevoed door twee batterijen van 1,5 V (IEC LR03/ AAA). Als hetbatterijsymbol op het display verschijnt,要去en de batterijen worden verrangen.

Wanner u de BENNING CM P1/ P2 aanzet, vindt er een batterijtest plaats.

De batterijen worden als volgt gewisseld.

• Zet de BENNING CM P1/ P2uit.
• Leg het apparaat op de voorzijde en draai de schroef,uit het deksel van het batterijvak.
• Neem het deksel van het batterijvakuit dechterwand.

• Neem de lege batterijen uit het batterijvak.

• Leg de batterijen in de juiste richting in het batterijvak.

• Klik het deksel weeop dechterwand en draai de schroef er weer in.

Zie fig. 4: verwanging van de batterij

Gooi batterijen Niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage aan een schoner milieu.

9.4 IJking

Benning garandeert de inachtneming van de in de bedieningshandleiding vermelde technische specificaties en nauwkeurigheidsgeevens voor het eersteJAar na datum van levering. Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat Jaarliks door once servicedienst te latent kalibreren.

Wij raden u aan het apparaat aan het einde van zichn nuttige levensduur, nicht bij het gewone huisafval te deponeren, maar op de waarvoort bestemde adressen.
