Type product	Freesmotor voor vaste montage op portaal
Merk	Mafell
Model	FM 1000
Afmetingen (L x B x H)	73 x 254 x 79 mm (versies FM 1000, FM 1000 PV, FM 1000 PV-ER) ; 92 x 280 x 85 mm (versies FM 1000 WS, FM 1000 PV-WS)
Gewicht	1,6 kg (FM 1000, FM 1000 PV, FM 1000 PV-ER, FM 1000 120 V) ; 2,8 kg (FM 1000 WS, FM 1000 PV-WS)
Bedrijfsspanning	230 V (230 V versies) ; 120 V (120 V versie)
Netfrequentie	50 Hz (230 V) ; 60 Hz (120 V)
Opgenomen vermogen	1000 W
Nominale stroom	4,6 A (230 V) ; 8,3 A (120 V)
Toerentallenbereik onbelast	4000 - 25000 min⁻¹ (behalve FM 800: 7000-25000, FM 1000 120 V: 10000-25000)
Gereedschapopname	Spanbussen Ø 8 mm (standaard) ; toelaatbare schachtdiameter 3-8 mm
Max. freesdiameter	36 mm
Max. slijpsteendiameter	40 mm
Lengte netsnoer	4 m (behalve FM 800: 1 m, PV versies: 0,75 + 4 m)
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (LPA)	71 dB(A) (onbelast, zonder gereedschap)
Geluidsvermogensniveau (LWA)	82 dB(A) (onbelast, zonder gereedschap)
Overbelastingsbeveiliging	Dynamische bewaking van stroom, toerental en temperatuur; uitschakeling met rood lampje
PV variant	Interface voor portaal met externe toerenregeling (0-10 V) en uitgang resterende bedrijfstijd
Onderhoud	Koolborstels elke 125-150 uur vervangen; regelmatig reinigen; bussen smeren
Meegeleverde accessoires	Gebruiksaanwijzing, polygonaalsleutel 17 of 25, spanbus OZ8 Ø 8 mm, netsnoer; kapje Z voor PV versies
Beoogd gebruik	Vaste montage in een portaalsysteem; niet voor continu industrieel gebruik
Productieland	Duitsland

Veelgestelde vragen - FM 1000 Mafell

Hoe vervang ik het freesgereedschap?

Trek de stekker uit het stopcontact. Blokkeer de spil met de vergrendelknop (4). Draai de wartelmoer (3) los met een polygonaalsleutel van 17 (of ER 16 M-sleutel). Verwijder het gereedschap, plaats het nieuwe tot aan de aanslag en draai de wartelmoer vast. Voor snelspanning: verplaats de hendel (6) naar voren, plaats het gereedschap en breng de hendel terug naar de beginpositie. Draag beschermende handschoenen.

Hoe stel ik het toerental in?

Gebruik de instelknop X (afb. 2) om het toerental stapsgewijs aan te passen tussen 4000 en 25000 min⁻¹. Bij de PV-versie kan het toerental ook extern worden aangestuurd met een spanning (0-10 V) via de PV-interface. In portaalmodus wordt de knop genegeerd; schakel de PV-voeding uit om terug te keren naar de handmatige modus.

Wat moet ik doen als de motor niet start?

Controleer eerst de netvoeding (spanning, zekeringen). Als de instelknop niet oplicht, is er mogelijk een stroomstoring of een defecte netzekering. Als de knop blauw is maar de motor niet start, zijn de koolborstels wellicht versleten: neem contact op met de MAFELL-klantenservice.

Hoe weet ik of de motor overbelast is?

De verlichting van de instelknop X wordt continu rood vlak voor de uitschakeling. In overbelastingsmodus geeft een rood knipperlicht de resterende bedrijfstijd aan (zie tabel). Als de motor stopt, schakel dan de schakelaar uit, ontlast de spil en verminder de belasting of de voeding voordat u opnieuw start.

Welk regelmatig onderhoud is nodig?

Reinig regelmatig de freesmotor om ophoping van stof te voorkomen. Vervang de koolborstels elke 125 tot 150 bedrijfsuren. Smeer de spanbussen licht in met olie of een vast smeermiddel (bijv. Molykote P-40) bij vastlopen. De lagers zijn permanent gesmeerd; een revisie door MAFELL wordt aanbevolen na langdurig gebruik.

Kan ik de freesmachine met de hand gebruiken?

Nee, de freesmotor FM 1000 is uitsluitend ontworpen voor vaste montage in een portaalsysteem. Gebruik als handmachine is verboden. Werk nooit zonder de beschermingsinrichtingen van het portaal.

Welke gereedschappen zijn compatibel?

Gebruik gereedschappen met een schachtdiameter van 3 tot 8 mm. De standaardopname accepteert spanbussen OZ8 of ER 16. De maximale freesdiameter is 36 mm, de maximale slijpsteendiameter 40 mm. Gebruik nooit beschadigde, vervormde of botte gereedschappen. Controleer of het toerental van het gereedschap geschikt is voor het onbelaste toerental van de motor.

Hoe werkt de PV-interface?

De PV-interface (FM 1000 PV en PV-ER versies) maakt het mogelijk het toerental extern aan te sturen via een spanning (0-10 V) en de resterende bedrijfstijd bij overbelasting te bewaken (uitgang 0-5 V). Sluit de 4-polige M8-connector aan (UPV, Us, U0, GND). Wanneer de UPV-voeding (8-56 V) aanwezig is, schakelt de motor naar portaalmodus. Om terug te keren naar handmatige modus, schakelt u de PV-voeding uit.

Wat is de veiligheidsprocedure voor elke ingreep?

Trek altijd de stekker uit het stopcontact voordat u gereedschap wisselt, reinigt of onderhoud uitvoert. Draag een veiligheidsbril, stofmasker en gehoorbescherming. Steek nooit uw handen in het werkgebied van het gereedschap. Controleer of het werkstuk geen vreemde voorwerpen bevat.

Waar vind ik reserveonderdelen en accessoires?

Gebruik uitsluitend originele MAFELL-onderdelen en accessoires. De lijst met reserveonderdelen is beschikbaar op www.mafell.com. Optionele accessoires omvatten verschillende spanbussen (OZ8, ER 16), reduceerhulzen, adapters en een PV-stuurkabel (ref. 208311). Voor reparaties kunt u terecht bij een erkende MAFELL-klantenservice.

GEBRUIKSAANWIJZING FM 1000 Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels verroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - Europese inbouwwerklaing

Hierree bevestigen wit de freesmotor FM 800/1000 W/S/PV/ER aan de vermelde Europese richtijnen voloet. Voor de inbedriftstelling van de freesmotor moet de exploitant zich ervan vergewissen dat de combinatie van de nelt-voltoide machine (FM) en de specifieke machine van de klant beantwoord aan de actuel geldende richtijnen. Verantwoerdelijke voor de samensteling van de technische documentatie van de nelt-voltoide machine: MAFELL AG

1 Verklaring van de symbolen 62
2 Gegevens met betrekking tot het product 62
2.1 Gegevens met betrekking tot de fabrikant 62
2.2 Karakterisering van de machine 62
2.3 Technische gegevens 63
2.4 Emissies 63
2.5 Leveromvang 64
2.6 Reglementair gebruik 64
2.7 Restrisico's 64
3 Veiligheidsinstructies 65
4 Voorbereiden / Instellen 66
4.1 Netaansluiting 66
4.2 Keuze van het gereedschap 66
4.3 Gereedschapswissel 66
4.4 Spantang 67
5 Bedrijf 68
5.1 Ingebruikname 68
5.2 PV-uitvoering 68
5.3 Vooropgesteld toerental 69
5.4 Overbelastingsbescherming 70
6 Onderhoud en reparatie 71
6.1 Opslag 71
7 Verhelsen van storingen 72
8 Extra toebehoren 73
9 Explosietekening en onderdelenlijst 73

1 Verklaring van de symbolen

Dat symbol vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kuren zware verwondingen het gevolg zijn.

Dat symbol kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbol kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

Model

FM800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Art.-nr.

9M0010, 9M0030, 9M0031

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterising van de machine

Alle ter identificatie van de machine vereiste gegevens zich op het aangebracht typeplaatje voorhanden.

CE-kenmerk ter documentatione van de overeenstemming met de principiele veiligheids- en gezondheidseisen volgens bijlage I van de machinerichtlijk

Alleen voor EU-landen

Gooi freesmotoren Niet in het huishoudelijk afval!

Conform de Europese richtig 2002/96/EG over oude elektrische en elektronische apparatuur en de omzetting in het nationale recht要去en verbruike freesmotoren geschienen verzameld en milievriendelijk gerecycleerd worden.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Bedrijfsspanning / V	230	230	230	230	230	230	120
Netfrequentie / Hz	50	50	50	50	50	50	60
Opnamevermogen / W	800	1000	1000	1000	1000	1000	1000
Nominale stroom / A	4,0	4,6	4,6	4,6	4,6	4,6	8,3
Voedingssspanning / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Stuurspanning voor het instellen van het vooropgestelde toerenal / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Indicatie restflooptijd / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Stroomopname / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Stationair toerenal / min-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Gereedschapshouder met spantang diameter / mm	6	8	8	8	8	8	6,35 (1/4")
Gereedschapschacht / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Frees diameter, max. / mm	36	36	36	36	36	36	36
Slijpsteen diameter, max. / mm	40	40	40	40	40	40	40
Gewicht zonder netkabel / kg	1,6	1,6	1,6	1,6	2,8	2,8	1,6
Lengte van de aansluitkabel / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Afmetingen (B x L x H) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

• Informatie voor de portaalinterface (PV-interface)

2.4 Emissions

De vermelde waarden zijn emissieniveau's. Alhoewel er een samenhang:tussen emissie- en immissienivau's bestaat, kan hieruit nicht betrouwbaar worden afgeleid, of extra veiligheidsmaatregelenoodzakelijk zijn. De factoren die het actueel, op de werkplaats voorhanden immissieniveau beinvloeden, omvatten de duur van de expositie, het ruimtekarakteristiek, andere geluidsbronnen enz., zoals by het aantal machines en andere bewerkingen in de buurt. Bovendien kan het betrouwbaar immissiepeil van land tot land verschillend zijn. Desondanks is deze informatie hulpzaam, de gebruiker van de machine een betere beoordeling van de bedreiging en de risico's maybe te make.

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN ISO 3744 berekende geluidsemissiewaarden bedragen:

Geluidsniveau	LPA=71 dB (A)
Onzekerheid	KPA=3 dB (A)
Geluidsniveau	LPA=82 dB (A)
Onzekerheid	KPA=3 dB (A)

De geluidsmeting werk zonder gereedschap en bij nullast uitgevoerd.

2.5 Leveromvang

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Gebruiksaanwijzing	x	x	x	x	x	x
Enkelzijdige steeksleutel SW 17	x	x	x	-	-	-
Enkelzijdige steeksleutel SW 25	-	-	-	x	-	-
Spantang OZ8 diameter / mm	6	8	8	-	-	-
Spantang ER 16	-	-	-	8	-	-
Kabel / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Afdekking Z	-	-	x	x	-	x

• De freesmotor is bestemd voor de vaste montage in geleidende portaalsystemen met spanhalsdiameter 43 mm.
• De freesmotor met een snelsponsysteme kan direct op een portaalsystem geflenst worden met zesschroeven (schroefdraad M6) conform de gegevens van het portaalsystem (afb. 5).
• De freesmotor is nicht geschikt voor continu industrieel gebruik.
• De freesmotor worden als onvolledige machine beschouwd. De freesmotor mag pas in bedrijf genomen worden als vastgesteld werden dat het portaalsysteme waarin de freesmotor要去 worden geintegreerd, beantwoordert aan de bepalingen van de huidige en geldende machinerichtlijn. Gieveve ook de overeenkomstige garantiebepalingen van de freesmotor en de eventuel aanvullende apparatuur in acht te nemen.

2.7 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen können haben voor de gezondheid.

• Breuk van het roterende gereedschap
• Breken en waar buiten slingeren van het gereedschap of van delen van het gereedschap.
• Aanraken van spanningvoerende onderdelen bij geopende kast en Niet-uitgetrokken netstekker
• Verminding van het gehoort bij langdurige werkzaamheden zonder gehoorbescherming
• Emissie van alle (explosiegevaarlijke) stoffen bij langere continue werkig zonder afzuiiging Neem daartoe het verilgheidsblad van het te bewerken materiaal in acht.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies!

Algemene instructies:

• Kinderen enjongeren moogen deze machine Niet bedieren. Daarvan uitgesloten zijnjongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werk nooit zichonder de voor het overeenkomstige proces voorgeschreven verilgheidsvoorzieningen van het portaalsystem waarin de freesmotor worden gebruikt. Breng geen veranderingen aan het portaalsystem en de freesmotor aan die de verilgheid konnen beinvloeden.
• Beschadigde kabels of stekers要去en onmiddelijk worden verwangen. De verwangng mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Zorg er toenal bij het transport en de opslag van de freesmotor voor dat de kabel Niet rond de freesmotor gewikkeld worden.
• Gebruik met water of geleidende vloeistoffen is verboden.
• Het gebruik als handbediende freesmotor sluiten wij UIT.
• Houd de freesmotor uit de buurt van regen of nattigheid. Als water in de freesmotor dringt, bestaat een verhoogd risico van elektrische schok.

Gereedschap mag nicht worden gebruikt als:

• het beschadigd en verrormd is;
• het stomp is door de te große motorbelasting;
• het nicht geschikt is voor het stationair toerental van de freesmotor.

Instructies met betrekking tot het gebruik van personlijke veiligheidsuitrustingen:

• Draag bij het werk algtd een gehoorbescherming.
• Draag bij het werk.altijd een stofmasker.
• Draag bij alle werkzaamheden algid een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

• Kom met de handen nicht in de gevarenzone van het gereedschap.

• Controller het werkstuk op vreemde voorwerpen.

• Bewaak het toerental. Als een ongecontroleerde toerentalstijging of -sprong optreedt, moet de spanningsvoorzieening onmiddelijk uitgeschakeld worden.

Opmerkingen met betrekking tot onderhoud en reparatie:

• Een regelmatige reiniging van de freesmotor is een belangrijke veiligheidsfactor
• Er@mogen enkel originele MAFELL-reservedelen en toebehoren worden gebruikt. Anders bestaat er geen garantieaanssprak en geen aansprakelijkheid door de fabrikant.

Let er vór ingebruikneming op dat de netspanning overeenstem met de op het typeplaatje van de freesmotor vermelde bedrijfsspanning.

4.2 Keuze van het gereedschap

Gebruik uitsluitend de in het hoofdstuk Speciale toebehoren vermelde spantangen/reductiestukken. De gereedschapskeuze gebeurt in functie van de te bewerken materialen, bij geschikte voortstuwaandrijvingen. Houd bij een maximale gereedschapsdiameter en een voorziene bewerkingsdiepte rekening met de capaciteit van de freesmotor.

4.3 Gereedschapswisse

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Draag veiligheidshandschoenen bij het wisselen van gereedschap. Het gebruike gereedschap kan bij langere werkprocessen sterk opwarmen en/of snijkanten van het gereedschap zichn scherp.

4.3.1 Gereedschapspanning met spontang

De spindel 1 (afb. 1) van de frees- en slijpmotor is uitgerust met een precisiespantang 2 (afb. 1) voor de opname van de gereedschappen. De spindelvergrendeling worden door de grendelknop 4 geactiveerd en vergemakkelijk het aanspannen en loszetten van de wartelmoer 3 (afb. 1).

Ga voor de gereedschapwissel op de volgende manier te werk:

• Voor het loszetten van het gereedschap worden de spindel 1 (afb. 1) vergrendeld door de grendelknop 4 (afb. 1) in te drukken.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M worden wartelmoer 3 losgezet.
  Trek het gereedschap waar voren weg.
• Schuif het neue gereedschap tot aan de aanslag in de gereedschapsopname.
• Controller de vaste montage van het gereedschap.
• Bij het aanspannen van het gereedschap worden de spindel 1 (afb. 1) vergrendeld.
• Met een enkelzijdige steeksleutel SW 17 c.q. spansleutel ER 16 M worden wartelmoer 3 aangespannen.

4.3.2 Werktuig-snelspanning

De spindel 7 (afb. 3) van de gereedschap-snelspanning is uitgerust met een precisieopname voor een gereedschapschacht met een diameter van 8mm .

Ga voor de gereedschapwissel op de volgende manier te werk:

• Om het gereedschap los te zetten, beweegt u de hendel 6 (afb. 3) tot de aanslag maar voren.
  Trek het gereedschap waar voren weg.
• Schuif het neue gereedschap tot aan de aanslag in de gereedschapsopname.
• Controller de positionering van het gereedschap.
• Om het gereedschap aan te spannen, beweegt u de beugel terug in de uitgangspositie.

4.4 Spantang

Gevaar

Draai de wartelmoer 3 (afb. 1) ter bescherming van de draad op de spindel 1 (afb. 1)licht open, maar Niet vast als er geen gereedschap is geplaatst. De spontang 2 (afb. 1) zou te sterk ingedrukt en waar bij beschadigd konnen worden.

4.4.1 Informatie over het gebruik van de spantangen:

• Gebruik bij OZ8-spantangen (DIN 6388 / ISO 10897) en ER16-spantangen (DIN 6499 / DIN ISO 15488) altijd de correcte freesgroote.
• Klik de spelantang alsijd eerst vast in de wartelmoer en breng dat de frees aan.
• Zet de spantang bij blokkering door een zachte klop achteraan met kanthout of een rubberhamer los (geen metalen gereedschap!).
• Smeer de spantangen bij het begin en na langdurig gebruik aangezien ze anders konnen vastzitten.
• Een aanzienlijk betere loopnauwkeurigheid kan ook bereikt worden door gebruik van een vast smeermiddel (bv. Molykote P-40) of door Licht invetten van de spantangen.

4.4.2 Aanbevolen aandraaimomenten (volledige system in acht nemen)

Aandraaimoment voor wartelmoer/spantang = 10 -11 Nm

Aandraaimoment voor spanhals 43mm = 7Nm

De eurohalsopname ^ mag de maat h^ Niet overschrijden (afb. 8). De maat h^ bedraagt 20~mm

Zet de freesmotor indien möglichk over de volledige diameter vast in de eurohalsopname „V1" (afb. 8). Draai de stelschroef „W" vast met max. 7 Nm (afb. 9).

Vermijd zoveel möglichk aanspannen op een punt (bv. door een draadstift) van de eurohalsopname „V2" (afb. 10).

4.4.3 Maximumtoerental bij gebruik van een spontangadapter

Het aanbevolen maximale toerental voor het gebruik van de spantangadapter OZ8 en ER bedraagt 16000 min - 1.

5 Bedrijf

5.1 Ingebruikname

Deze handleiding moet ter beschikking staan van alle personen die belast+zijn met de bediening van de freesmotor en er moet in het bijzonder gewezen worden op het hoofdstuk „Veiligheidsinstrumenties".

Deze handleiding heeft enkel betrekking op de freesmotor en Niet op de inbouwsituatie. Gelieve ook eventuele andere handleidingen in acht te nemen.

5.1.1 Inschakelen

Schuif de vermogensschakelaar 5 (afb. 1) maar voren tot hij vastklikt. Als de freesmotor op de netspanning is aangesloten, brandt het instelwiel X (afb. 2) blauw (BU) en versnelt de freesmotor na 0,2 s met een zachte start tot het eerder ingestelde toerental. De duur van de zachte start hangt af van het ingestelde toerental en bedraagt ca. 1,2 s bij een maximaal toerental.

5.1.2 Uitschakelen

Druk op hetijkenste uiteinde van de vermogensschakelaar 5 (afb.1). De schakelaar springt harebaar in de stand UIT. De verlichting van het instelwiel X (afb.2) gaat uit en de motor loopt tot stilstanduit.

5.2 PV-uitvoering

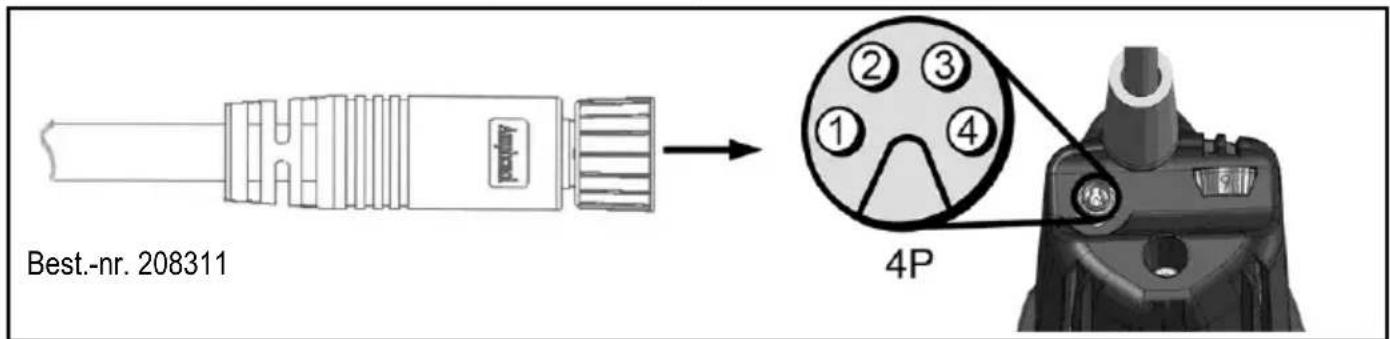

Met de PV-uitvoering Y (afb. 2) kan u het toerental via de PV-interface regelen en de restlooptijd bij overbelasting geautomatiserd bewaken.

Ter bescherming van de gebruiker en de aangesloten systemen is de PV-interface galvanisch gescheiden van de spanningsvoorziening van de aandrijfijn (veiligheidsuitschakeling). Alle signal- en bedrijfspanningen hebben betrekking op de referentiewaarde „GND“.

Zodra de voorzieningspin „U PV“ van de PV-interface conform de specificatie van spanning worden voorzien, gaat de freesmotor over tot de "Portaalmodus".

De onderste toestandstabel 9 geeft alle möglichke constellations voor de aansturing wee.

Tabel 9: Mogelijkke constellations voor de aansturing

Ingang						Uitgang
HS / -	UAC / V	UPV / V	PSs	Us / V	U0 / V	Bedrijfsmodus	n / min1
UIT	NVT	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	0	NVT	NVT	NVT	NVT	Buiten bedrijf	0
IN	198-253	< 6	1	NVT	NVT	Handmatig bedrijf	4000
IN	198-253	< 6	6	NVT	NVT	Handmatig bedrijf	25000
IN	198-253	8 - 56	NVT	0	0 - 1	Portaalbedrijf	4000
IN	198-253	8 - 56	NVT	10	0 - 1	Portaalbedrijf	25000
IN	198-253	8 - 56	NVT	0 - 10	1,5 - 5	Overbelastingsmodus	4000 - 25000

Legende:

Eenheid	Betekenis
HS	= vermogensschakelaar
UAC	= netspanning
UPV	= spanningsvoorziening (PV-interface)
PSs	= positie instelwiel
Us	= stuurspanning toerental (PV-interface)
Uo	= individatie restlooptijd in de overbelastingsmodus (PV-interface)
GND	= referentiepotentiaal voor spanningen van de PV-interface
n	= toerental van de werkspindel
NVT	= Niet van toepassing c.q. Niet relevant

Als de PV-interface nicht gebrukt worden, beschermt u hem met de meegeleverde afdekking Z (afb. 4) gegen verontreiniging.

5.2.1 Bezetting portalstekker

Alle pins van de portaalstekker zijn gegen poolverwisseling beveeilgd. Bij spanningen boven 30V 要去 continu bedrijf met verwisselde polen vermeden worden aangezien de PV-interface anders kan uitallen.

pin-nr.	parameter	Strengkleur Best.-nr. 208311
1	UPV	bruin
2	Us	wit
3	U0	zwart
4	GND	blauw

5.3 Vooropgesteld toerental

Met het instelwiel X (afb. 2) kut u het toerental traploos instellen. De concrete toerentalwaarden van aparte trappen vindt u in de tabel op pagina 5 of op de sticker op de behuizing.

Tot de motorkarakteristiek worden bereikt, regelt de ingebouwde elektronica bij tot het ingestelde toerental.

5.3.1 Toerentalstand in PV-uitvoering

In de "portaalmodus" worden de stand van het stelwiel X (afb. 2) voor het bepalen van het toerental genegeerd. Het toerental kan uitsluitend door spanning aan de pin „U s“ veranderd worden. Als u het toerental met het stelwiel X (afb. 2) wilt instellen, moet eerst de portaalmodus gedeactiveerd worden door de spanningsvoorziening aan de pin „UPV“uit te schakelen of door de PV-stuurkabel UIT te trekken.

De samenhang:tussen het toerental en de stuurspanning is weergegeven in de formules (1) en (2).

$$ \begin{array}{l} U s = \frac {n - 4 0 0 0 \min ^ {- 1}}{2 1 0 0 \frac {\min ^ {- 1}}{V}} (1) \ n = U s * 2 1 0 0 \frac {\min ^ {- 1}}{V} + 4 0 0 0 \min ^ {- 1} (2) \ \end{array} $$

5.4 Overbelastingsbescherming

Gevaar

Als u na de inwerkingtreding van de overbelastingsbeveiliging werkzaamheden aan de werkspindel wilt UITvoeren, moet de netstekker eerst verplichtuitgetrokken worden.

Ter bescherming van de freesmotor worden de bedrijfsparameters stroom, toerental en temperatuur dynamisch bewaakt en de freesmotor indien nodig uitgeschakeld. Kort vooraleer de overbelastingsbeveiliging in werkung treedt, gaat de verlichting van het stelwiel X (afb. 2) permanent rood branden (RD).

Voor de herinbedrijfstelling van de freesmotor要去 de vermogensschakelaar 5 (afb. 1)uit- en ingeschakeld worden. De freesmotor staat aan en de verlichting van het stelwiel X (afb. 2) brandt nu blauw (BU).

5.4.1 Optische individatie van de restlooptijd

Een inwerkingtreding van de overbelastingsbeveiliging tijdens het bedrijf leidt tot een breuk van het freesgereedschap, beschadiging van het werkstuk of zelfs van het portaalsystem. Dat kan u vermiiden door te letten op de optischeuitgavesignalen van het stelwiel X (afb. 2).

Zolang de freesmotor qua vermogen Niet overbelast worden, brandt het stelwiel permanent blauw (BU).

Bij overbelasting van de freesmotor worden de berekende restlooptijd weergegeven door een rood knipperende verlichting (RD). Op pagina 6 (afb. 7) ziet u het tijsverloop van de impulsesen in overbelastingsmodus. De samenhang:tussen het knipperen en de overeenkomstige restlooptijd vindt u in de onderstaande tabel 10 op pagina 71.

Als de restlooptijd voor uw toepassing Niet voldoende is, verkleint u de belasting c.q. de aanvoer om opnieuw maar het continue bedrijf te konnen overschakelen.

5.4.2 Indicatie van de restlooptijd in de PV-uitvoering

Als de freesmotor in portaalmodus staat, kan de restlooptijd voor de optische individatie ook via de PV-interface opgevraagd worden.

De onderstaande tabel toont de samenhang tussen de restlooptijd en de bijbehorende uitgangsgrootheden.

Tabel 10: Samenhang:tussen restlooptijd en de bijbehorende uitgangsgrootheden

Bedrijfsmodus	Restlooptijd / s	Indicatie restlooptijd U0 / V	Instelwiel - verlichting
Continu bedrivijf	Onbeperkt	0	Blauw (BU), permanent
Overbelastingsmodus(Motor draait)	< 160	1,5	1 x rood impuls (RD)
	< 80	2,5
	< 40	3	2 x rood impuls (RD)
	< 20	4
	< 10	4,5	3 x rood impuls (RD)
	< 5	5	Rood (RD), permanent
Uitschakeling	0	5

6 Onderhoud en reparatie

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

Vervang de koolborstels na ten staat 125 - 150 bedrijfsuren. De reserveonderdelen vindt u in hoofdstuk 9.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.

Laat uw apparaat enkel repareren door gekwalificeerd vakpersoneel en met originele wisselstukken. Op die manier worden de veiligheid van het apparaat gegandeerd.

6.1 Opslag

Wordt de freesmotor langere vrij nicht gebruikt,要去h zorgvuldig worden gereinigd. Besproei blankmetalen delen met een roestwerend middel. Sluit de portaalstekker met de meegeleverde afdekking Z (afb. 4).

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder worden de meest voorkomende storingen en hun oorzaken vermeld. Bij verdere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
De freesmotor kan nicht ingeschakeld worden Het instelwiel brandt nicht	Er is geen netspanning voorhanden	Spanningsvoeding controleren
	De netzekering is defect	Netzekering verwangen
De freesmotor kan nicht ingeschakeld worden Het instelwiel brandt blauw (BU)	De koolborstels zijn versleten	Freesmotor waar de MAFELL-klantenservice brengen
De freesmotor blijftijdens het bedrijf stilstaan Het instelwiel brandt nicht	Stroomuitval	Netzijdige voorzekeringen controleren
De freesmotor blijftijdens het bedrijf stilstaan Het instelwiel brandt rood (RD)	De overbelastingsbeveiliging is in werkung getreden	Vermogensschakelaar uitschakelen Voor de ingebruikneming de werkspindel vrij machen Vermogensschakelaar inschakelen en het bedrijf verderzetten met verminderde belasting/aanvoer
Het toenental kan nicht met het instelwiel versteld worden	De freesmotor staat in de portaalmodus	Spanningsvoorziening van de PV-interface uitzetten Externe aansluiting van de PV-interface uittrekken
Het toenental kan nicht via de PV-interface geregeld worden	Spanningsvoorziening van de PV-interface ontbreekt/is ontoreiekend	Spanningsvoorziening van de PV-interface conform de specificatie inschakelen
	De verbinding met deportaalstekker is onvoldoende	Verbinding controleren
	De PV-stuurkabel is defect	PV-stuurkabel verwangen
	De bezetting van de PV-interface is foufiet met het portaalsystem verwonden	De PV-stuurkabel conform hoofdstuk „Bezetting portaalstekker“ aansluten

8 Extra toebehoren

• Spantang OZ8 diameter 2 mm Best.-nr. 093819
• Spantang OZ8 diameter 3 mm Best.-nr.093812
• Spantang OZ8 diameter 4 mm Best.-nr. 093813
• Spantang OZ8 diameter 5 mm Best.-nr. 093820
• Spantang OZ8 diameter 6 mm Best.-nr. 093814
• Spantang OZ8 diameter 8 mm Best.-nr.093815
• Spantang OZ8 diameter 10 mm Best.-nr. 093822
• Spantang OZ8 diameter 1/8" (3,175 mm) Best.-nr. 093810
• Spantang OZ8 diameter 1/4" (6,35 mm) Best.-nr. 093811
• Spantang OZ8 diameter 3 mm + wartelmoer Best.-nr.093816
• Spantang OZ8 diameter 1/8" (3,175 mm) + wartelmoer Best.-nr.093817
• Spantang ER 16 diameter 3 mm Best.-nr.093753
• Spantang ER 16 diameter 4 mm Best.-nr.093754
• Spantang ER 16 diameter 6 mm Best.-nr. 093755
• Spantang ER 16 diameter 8 mm Best.-nr. 093756
• Spantang ER 16 diameter 3,175 mm (1/8") Best.-nr. 093757
• Spantang ER 16 diameter 10 mm Best.-nr. 093759
• Spantang ER 16 diameter 6,35 mm (1/4") Best.-nr. 093760
• Wartelmoer OZ8 Best.-nr. 093818
• Wartelmoer ER 16 M Best.-nr.093758
• Reductiebus diameter 3 mm Best.-nr. 207944
• Reductiehuls diameter 1/8" (3,175 mm) Best.-nr. 207945
• Reductiehuls diameter 1/4" (6,35 mm) Best.-nr. 207947
• Reductiebus diameter 4 mm Best.-nr. 207949
• Reductiebus diameter 6 mm Best.-nr. 207946
• Spantangadapter OZ8 incl. wartelmoer OZ8 Best.-nr. 208962
• Spantangadapter ER 16 incl. wartelmoer ER 16 Best.-nr.208109
• PV-stuurkabel M8 / 4-polig, 5 m Best.-nr. 208311

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op unsere homepage: www.mafell.com

Índice de Contents
