FM 1000 - Fræser Mafell - Gratis brugsanvisning og manual

Produkttype	Fræsemotor til fast montering på portalkonstruktion
Mærke	Mafell
Model	FM 1000
Dimensioner (L x B x H)	73 x 254 x 79 mm (versioner FM 1000, FM 1000 PV, FM 1000 PV-ER); 92 x 280 x 85 mm (versioner FM 1000 WS, FM 1000 PV-WS)
Vægt	1,6 kg (FM 1000, FM 1000 PV, FM 1000 PV-ER, FM 1000 120 V); 2,8 kg (FM 1000 WS, FM 1000 PV-WS)
Driftsspænding	230 V (230 V-versioner); 120 V (120 V-version)
Netfrekvens	50 Hz (230 V); 60 Hz (120 V)
Effektforbrug	1000 W
Nominel strøm	4,6 A (230 V); 8,3 A (120 V)
Tomgangsomdrejningsområde	4000 - 25000 min⁻¹ (undtagen FM 800: 7000-25000, FM 1000 120 V: 10000-25000)
Værktøjsfatning	Spændepatron Ø 8 mm (standard); værktøjsaksel 3-8 mm tilladt
Maks. fræserdiameter	36 mm
Maks. slibeskivediameter	40 mm
Netkabellængde	4 m (undtagen FM 800: 1 m, PV-versioner: 0,75 + 4 m)
Beskyttelsesklasse	II (dobbelt isolering)
Lydeffektniveau (LPA)	71 dB(A) (tomgang, uden værktøj)
Lydeffektniveau (LWA)	82 dB(A) (tomgang, uden værktøj)
Overbelastningsbeskyttelse	Dynamisk overvågning af strøm, hastighed og temperatur; afbrydelse med rød indikator
PV-variant	Grænseflade til portal med ekstern hastighedsregulering (0-10 V) og udgang for resterende driftstid
Vedligeholdelse	Udskift kulbørster hver 125-150 timer; rengør regelmæssigt; smør spændepatroner
Medfølgende tilbehør	Brugsanvisning, unbrakonøgle 17 eller 25, spændepatron OZ8 Ø 8 mm, netkabel; hætte Z til PV-versioner
Formålsbestemt anvendelse	Fast montering i portalsystem; ikke til kontinuerlig industriel brug
Fremstillingsland	Tyskland

Ofte stillede spørgsmål - FM 1000 Mafell

Hvordan udskifter jeg fræseværktøjet?

Træk netstikket ud. Lås spindlen med låseknappen (4). Løsn møtrikken (3) med en unbrakonøgle 17 (eller ER 16 nøgle). Fjern værktøjet, indsæt det nye til anslag, og spænd møtrikken. Til hurtigspænding flyttes håndtaget (6) frem, indsæt værktøjet, og før håndtaget tilbage til udgangsposition. Brug beskyttelseshandsker.

Hvordan indstiller jeg omdrejningstallet?

Brug indstillingshjulet X (ill. 2) til at justere hastigheden trinløst mellem 4000 og 25000 min⁻¹. I PV-version kan hastigheden også styres via en ekstern spænding (0-10 V) gennem PV-grænsefladen. I portaltilstand ignoreres indstillingshjulet; sluk for PV-forsyningen for at vende tilbage til manuel tilstand.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér først netforsyningen (spænding, sikringer). Hvis indstillingshjulet ikke lyser, kan der være strømsvigt eller en defekt netsikring. Hvis hjulet er blåt, men motoren ikke starter, er kulbørsterne sandsynligvis slidte: kontakt MAFELL service.

Hvordan ved jeg, om motoren er overbelastet?

Belysningen af indstillingshjulet X skifter til konstant rød lige før afbrydelse. I overbelastningstilstand angiver en blinkende rød den resterende driftstid (se tabel). Hvis motoren stopper, sluk for kontakten, frigør spindlen og reducér belastningen eller tilspændingen, før du genstarter.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør regelmæssigt fræsemotoren for at undgå støvophobning. Udskift kulbørster hver 125 til 150 driftstimer. Smør let på spændepatroner med olie eller fast smøremiddel (f.eks. Molykote P-40) ved fastklemning. Lejerne er smurt for livstid; en gennemgang hos MAFELL anbefales efter længere tids brug.

Kan fræseren bruges i hånden?

Nej, fræsemotoren FM 1000 er udelukkende designet til fast montering i et portalsystem. Brug som håndholdt maskine er forbudt. Arbejd aldrig uden portalens beskyttelsesanordninger.

Hvilke værktøjer er kompatible?

Brug værktøj med akseldiameter 3-8 mm. Standardfatningen accepterer spændepatroner OZ8 eller ER 16. Maks. fræserdiameter er 36 mm, maks. slibeskivediameter er 40 mm. Brug aldrig beskadiget, deformeret eller sløvt værktøj. Kontrollér, at værktøjets hastighed er egnet til motorens tomgangshastighed.

Hvordan fungerer PV-grænsefladen?

PV-grænsefladen (versioner FM 1000 PV og PV-ER) gør det muligt at styre hastigheden via en ekstern spænding (0-10 V) og overvåge resterende driftstid ved overbelastning (udgang 0-5 V). Tilslut 4-polet M8-stik (UPV, Us, U0, GND). Når UPV-forsyningen (8-56 V) er til stede, skifter motoren til portaltilstand. For at vende tilbage til manuel tilstand slukkes PV-forsyningen.

Hvad er sikkerhedsproceduren før indgreb?

Træk altid netstikket ud før værktøjsskift, rengøring eller vedligeholdelse. Brug beskyttelsesbriller, støvmaske og høreværn. Hold aldrig hænderne i værktøjets arbejdsområde. Kontrollér, at emnet ikke indeholder fremmedlegemer.

Hvor finder jeg reservedele og tilbehør?

Brug kun originale MAFELL-dele og tilbehør. Reservedelslisten findes på www.mafell.com. Ekstra tilbehør omfatter forskellige spændepatroner (OZ8, ER 16), reduktionsbøsninger, adaptere og PV-styrekabel (ref. 208311). Henvend dig til en autoriseret MAFELL-serviceværksted for reparation.

BRUGSANVISNING FM 1000 Mafell

Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

IPEyIPEXDEHNE

IpouHTaIe Bce npabnla n HNCTpykun no TeXnke 6e3onachoctn. HecobHIOJeHne 3Tnx npabn n HNCTpykun no TeXnke 6e3onachoctn moKet npBecTe N nopaxKeHHIO eNeKtpueckm TOKOM, BO3rOpaHHIO u/INJn dpyHM Cepbe3HbIM TpaBMam. CoxpaHnte Bce npabnla n HNCTpykun no Texnke 6e3onachoctn dnn daJIbHeIWeo hCNOJIb3OBAHn.

OSTRZEZENIE

Vi atterher med, fr aemtoen FM 800/1000 WS/PV/ER er i overenslemse med de angivede EU-direktiver. For rasmtoen tages i brug, skal den driftsvarlige sikre, at kombinationen af delmaskine FM) og kundespecifik maskine overholder kravene, der findes i det aktuelle direktiv. Efterfalgende person/firma er befuldmaggtiget til at samle det teknske materiale til delmaskinen. Mafe AG

RUS -Декnapaши EC o COOTBETCTBHH KOMNOHEHTOB

HaTc0AIMMb yOCTOBepm, YTO p63epHb DnBAtenb FM 800/1000 WSPV/ER COOTBETCBYEPNBEDEHNbIM dpeKTHaAM EC. Ieped BEOOM B 3XcNpyaTHUo p63epHO O
DnBtTeRn OePON DOJENK YEIDNTCB, YTO KOHNHypauq H3 HENONHO MAuHHb (FM) M aMHHb, H3ROTABNAEM BO HNDMByALbHOMY 3a3a3y. COOTBETCTBYET Tpe60aAHAM
DeCTByOHx DPEKTH, MIIO, yOnHMOHHeHcOCTaBnT BEXTNCKO DOXYMeHTAUH NIN HENONHO MAuHHb: MaFell AG

3 Sakerhetsanvisningar

Allmanna anvisningar:

1 Forklaring at tegn 114
2 Produktinformationer 114
2.1 Producentinformationer 114
2.2 Maerkninq af maskinen 114
2.3 Tekniske data 115
2.4 Emissioner 115
2.5 Leveringsomfang 116
2.6 Tilsigtet brug 116
2.7 Tilbageveerende risici 116
3 Sikkherhedshenvisninger 117
4 Klargoring/indstilling 118
4.1 Nettilslutning 118
4.2 Vaektjusudvalg 118
4.3 Varkktjsskift 118
4.4 Spændetaenger 119
5 Drift 119
5.1 Ibrugtagning 119
5.2 PV-udforelse 120
5.3 Omdrejningstal indstilling 121
5.4 Overbelastningsbeskyttelse 122
6 Vedligeholdelse og reparation 123
6.1 Lagring 123
7 Afhjaelpning af driftsforstyrelser 124
8 Specialudstyr 125
9 Eksploderet tegning og reservedelsliste 125

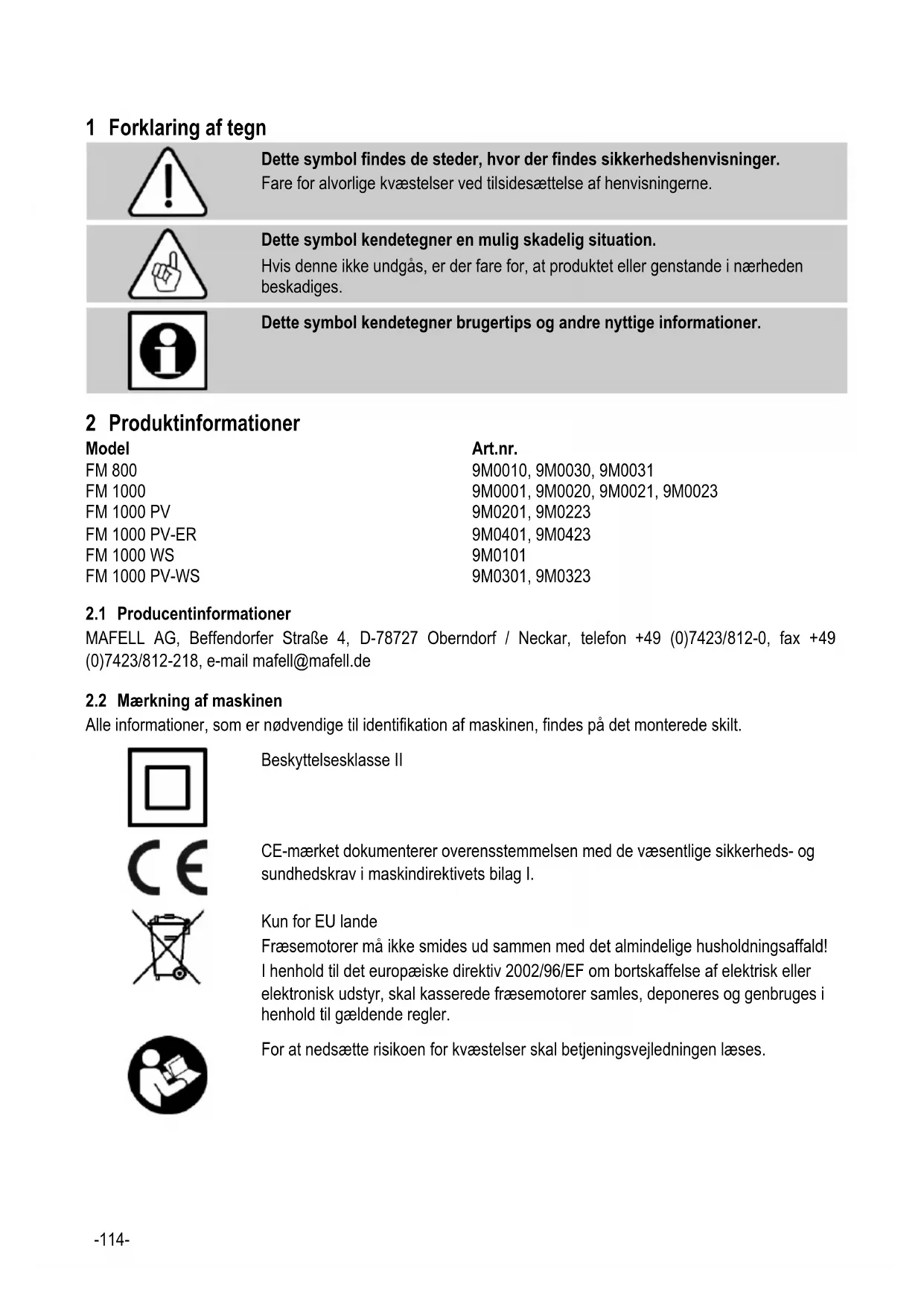

1 Forklaring at tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilssidesættelsef henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis davon keine undgås, er der fare for, at produit etller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

Model

FM 800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

Art.nr.

9M0010, 9M0030, 9M0031

2.2 Maerkninq af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, vindes på det monterede skilt.

Beskyttelsesklasse II

CE-mærket dokumenterer overensstemmelsen med de væsentlige sikkerheds- og sundhedskrav i maskindirektivets bilag l.

Kun for EU lande

Fræsemotorer pågressive smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk eller elektronisk udstyr, skal kasserede fræsemotorer samles, deponeres og genbruges i henhold til gældende regler.

For at nedsætte risikoen for kvæstelser skal betjeningsvejledningen læses.

2.3 Tekniske data

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS	FM 1000 (120 V)
Driftsspænding / V	230	230	230	230	230	230	120
Net frekvens / Hz	50	50	50	50	50	50	60
Optagen effekt / W	800	1000	1000	1000	1000	1000	1000
Mærkestrøm / A	4.0	4.6	4.6	4.6	4.6	4.6	8.3
Forsyningsspænding / V*	-	-	8 - 56	8 - 56	-	8 - 56	-
Styrespænding til indstilling af omdrejningstal / V*	-	-	0 - 10	0 - 10	-	0 - 10	-
Udgave resterende løbetid / V*	-	-	0 - 5	0 - 5	-	0 - 5	-
Strømforbrug / mA*	-	-	3 - 5	3 - 5	-	3 - 5	-
Omdrejningstal i tomgang / min-1	7000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	4000 - 25000	10000 - 25000
Værktøjholder med spændetang ø / mm	6	8	8	8	8	8	6,35 (1/4")
Værktøjs-håndtag / mm	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8	3 - 8
Fræser ø, maks. / mm	36	36	36	36	36	36	36
Slibestift ø, maks. / mm	40	40	40	40	40	40	40
Vægt uten ledning / kg	1.6	1.6	1.6	1.6	2.8	2.8	1.6
Længde på tilslutningsledning / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4	4
Mål (B x L x H) / mm	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	73 x 254 x 79	92 x 280 x 85	92 x 280 x 85	73 x 254 x 79

• informationer om portalgrænseflade (PV-grænseflade)

2.4 Emissioner

De angivede værdier er emissionsniveau. Selv om der er enSAMmenhængmellem emissions- og immissionsniveauet, kan man ikkePALideligt aflede heraf, om det er nɒdvendigt at træffe ekstra forsigtighedsforanstaltninger. De aktuelle faktorer, der pāvirker immissionsniveauet på arbejdspladsen, omfatter varigheden af ekspositionen, rumkarakteristikken, andre stojkilder osv. som f.eks. antallet af maskiner og andre lignende bearobjdninger. Desuden kan det tilladte immissionsniveau ære forskellig fra land til land. Alligevel er dette information egnet til at give brugeren af maskinen mulighed for bedre at kunne vurdere faren og risikoen.

2.4.1 Informationer vedr.stoj

Stojmalingen blev gennemfort i tomgang uden værktogj.

2.5 Leveringsomfang

	FM 800	FM 1000	FM 1000 PV	FM 1000 PV-ER	FM 1000 WS	FM 1000 PV-WS
Betjeningsvejledning	x	x	x	x	x	x
Enkelt gaffelnøgle nøglevide 17	x	x	x	-	-	-
Enkelt gaffelnøgle nøglevide 25	-	-	-	x	-	-
Spændetang OZ8 ø / mm	6	8	8	-	-	-
Spændetang ER 16	-	-	-	8	-	-
Ledning / m	1	4	0,75 + 4	0,75 + 4	4	0,75 + 4
Beskyttelsenskappe Z	-	-	x	x	-	x

2.6 Tilsigtet drug

• Fræsemotoren er beregnet til at blive fast indbygget i førende portalsystemer med ø 43 mm spændehals.
• Fræsemotoren med værktøj-lynspænding kan anbringes direkte på et portalsystem vha. sekskruer (gevind M6) iht. portalsystemets indstillinger (billede 5).
• Fræsemotoren er/DD konstrueret til varig drift i industrien.
• Fræsemotoren anses som delmaskine. Fræsemotoren pågressive tages i brug, for portalsystemet, som fræsemotoren skal inkorporenes i, er blevet erklæret som værende i overensstemmelse med bestemmelsene i det aktuelle og gyldige direktiv. Overhold øgså de pagældende garantibetingelser, der gælder for fræsemotoren og deevt. supplerende apparater.

2.7 Tilbagevarende risici

Fare

Seliom Produktet bruges korrekt, og sikkerhedsbestemmelsene overholds, er anvendelsesmaden forbundet med tilbageveerende risici, der kan vare en sundhedsrisiko.

• Brist på det roterende værktøj.
• Brist på og udslyngning af værktøjerne eller af dele af værktøjerne.
• Berøring af spændingsførende dele, hvis huset er Åbent, og netstikket ikke er trukket ud.
• Horelsen kan forringes, hvis der arbejdes i laengere tid.uden horeværn
• Emission af sundhedsfarligt aller eksplosionsfarligt stov (alle typer), hvis der arbejdes i laengere tid Eden udsugning. Læs og overhold sikkerhedsdatabladet, der gælder for materialet, der skal bearejdes.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de afterfolgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelsei landet!

Generelle henisninger:

• Børn ogUNE må ikke betjene maskinen. Dette gælder ikke forunge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Arbejd aldrig Eden portalsystemets beskyttesesskærme, der er foreskrevet til det enkelte arbejde, og som fræsemotoren skal sættes ind i. AEndr intet på portalsystemet og på fræsemotoren, hvis det forringer sikkerheden.
• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemfores af Mafell erper pa et autoriseret MAFELL-kundeserviceværksted for at undgå sikkerhedsfarer.
• Undgå skarpe knæk i ledningen. Især under transport og lagring af fræsemotoren på ledningen ikke vikles omkring fræsemotoren.
  Det er forbudt at anvende vand aller ledende vaesker under brug.
• Det udelukkes, at freamemotoren kan fores med händen.
• Hold fræsemotoren væk fra regn eller fugt. Hvis der trænger vand ind i fræsemotoren, øger det risikoen for elektrisk stød.

Du ma ikke anvende:

• Beskadigede værktjoer og værktjoer, hvis form har ændret sig.
• Uskarpe værktøjer på grund af den for hovej motorbelastning.
• Værktøjer, der ikke er egnet til fraesemotorens omdrejningstal i tomgang.

Henvisninger til brug af beskyttelsesudstyr:

• Brug altid horeværn under arbejdet med saven.
• Brug altid en stovbeskyttelsesemaske under arbejdet med saven.
• Brug altid beskyttelsessbriller under arbejdet.

Henvisninger vedr. drift:

• Undgå at hændernekommen i nærheden af værktøjets farlige område.
• Kontroller emnet for fremmedelementer.
• Overvåg omdrejningstallet. Øges omdrejningstallet ukontrolleret, opstår et omdrejningstalspring, skal spændingsforsyningen slukke med det samme.

• Den regelmæssige rengöring af fræsemotoren er en vigtig sikkerhedsfaktor
• Der mA udelukkende anvendes originale reservedele og originalt tilbehør fra MAFELL. I modsat fald bortfalder garantien, og producenten hæfter ikke for produitet.

4 Klargoring / indstilling

4.1 Nettilslutning

För igangsæting sorges for, at el-spændingen stemmer overens med den værdi, der nævnes på fræsemotorens skilt.

4.2 Værktøjsudvalg

Brug udelukkende spændetængerne/reduktionskapperne, der er angivet i kapitel "Specialudstyr". Værktøjet vælges afhængigt af materialerne, der skal bearbejdes, ih. fremføringsdrevenes kapacitetsevne. Tag højde for fræsemotorens kapacitetsevne, när der arbejdes med maks. værktøjsdiameter og forudset bearbjdningsdybde.

4.3 Varktojsskift

Fare

Brug beskytteshandsker, nar værktøj skiftes. Indsatsværktøj kan blive meget varmt, hvis det bruges i længere tid og/eller indsatsværktøjets skærekanter er skarpe.

4.3.1 Værktogjsspænding med spændetang

Spindlen 1 (billede 1) i fræse- og slibemotoren er udstyret med en præcisions-spændetang 2 (billede 1), der bruges til at fastgore/fastholde værktøjerne. Spindelarreteringen udløses af laseknappen 4 og letter fastspænding og Iøsning omlobermøtrikken 3 (billede 1).

Værktjsskift gennemfores på følgende måde:

• Til udspænding af værktøjet fastlåses spindlen 1 (billede 1) ved at trykke på laseknappen 4 (billede 1).
• Med en enkelt gaffelnogle SW 17 aller spændenogle ER 16 M Iøns omlobermøtrikken 3.
• Træk værktøjet af fremad.
• Skub det nye værktøj helt ind i værktøjsholderen.
• Kontroller værktøjets position.
• Spindlen 1 (billede 1) fastlases ved at spende værktøjet.
• Med den enkle gaffelnogle SW 17 / spændenøglen ER 16 M spændes omlobermørkken 3.

4.3.2 Varktoj-lynspanding

Tænd kun fræsemotoren, hvis armen 6 (billede 3)/DDE i værktogjsskiftepositionen.

Betjen Forst Armen 6 (billede 3), nar fræsemotoren stär stille.

Spindlen 7 (billede 3) til værktøj-lynspændingen er udstyret med en præcisionsholder til et værktøjsskaft Ø 8 mm.

Værktogsskift gennemfores på folgende族自治县:

• Værktøjet udspændes ved at bevæge Armen 6 (fig. 3) helt fremad.
• Træk værktøjet af fremad.
• Skub det nye værktøj helt ind i værktøjsholderen.
• Kontroller værktøjets position.
• Værktojet spændes ved at bevæge bojlen tilbage ind i udgangspositionen.

4.4 Spændetænger

Fare

Drej omlobermoptrikken 3 (billede 1) en smule op for at beskytte gevindet pa spindel 1 (billede 1), dog ma den aldrig spendes helt, nar der icke sat noget værktj i. Spendetangen 2 (billede 1) kinne trykkes for kraftigt sammen og beskadiges.

4.4.1 Informationer om anvendelse af spændetængerne:

• Ved OZ8-spændetænger (DIN 6388 / ISO 10897) og øgså ved ER16-spændetænger (DIN 6499 / DIN ISO 15488) skal du altid bruge den korrekte fraeserstørrelse
• Klik altid frolst spændetangen ind i omlobermøtrikken og sæt sa fraeseren i
• Sidder den i klemme, løns spændetangen ved at slå let bagfra med et stykke firskåret tømmer eller en gummihammer (brug ikke noget metalværktøj!).
• Smør spændetængerne med en smule olie i starten og after længere tids brug, da de ellers kan sætte sig fast
• Et betydeligt bedre nogjagtigt rundlob kan ogsa opnas ved at anvende et fast smoremiddel (f.eks. Molykote P-40) eller ved at smore spændetængerne med en smule fedt

4.4.2 Anbefalede tilspændingsmomenter (for hele systemet)

Tilspændingsmoment for omlobermøtrik / spændetang = 10 -11 Nm

Tilspændingsmoment for spændahals 43mm = 7Nm

Eurohalsholderen ^ bør ikke underskride mal h^ (fig. 8). Malet h^ er 20mm

Spænd helst fræsemotoren fast over hele holdediameteren i eurohalsholderen „V1" (fig. 8). Drej spændeskruen „W" fast med maks. 7 Nm. (Fig. 9)

Undgå helst punktuel spænding (f.eks. via en gevindstift) i eurohalsholderen „V2" (Fig. 10).

4.4.3 Maks. omdrejningstal hvis der anvendes en spændetangsdapter

Det anbefalede maks. omdrejningstal ifm. brug af spændetangsadapteren OZ8 og spændetangsadapteren ER er maks. 16000 min ^-1 .

5 Drift

5.1 Ibrugtagning

Denne betjeningsvejledning skal gennemlæses af alle personer, der betjener fræsemotoren, specielt skal der laegges vægt på afsnittet "Sikkerhedshenvisninger".

Denne betjeningsvejledning indeholder kun fræsemotoren og beskriver ikke indbygningssituationen. Læs og overholdevt. andre betjeningsvejledninger.

5.1.1 Tænde:

Skub effektafbryderen 5 (billede 1) helt frem. Er fræsemotoren forbundet med netspændingen, lyser indstellingshjulet X (billede 2) blå (BU), og fræsemotoren accelererer after 0,2 s med en blød start, til det forindstillede omdrejningstal nas. Varigheden af den blød start afhænger af det indstillede omdrejningstal og er ved maks. omdrejningstal ca. 1,2 s.

5.1.2 Slukke:

Tryk på den bagesteende af effektafbryderen 5 (billede 1). Afbryderen springer horbart tilbage i off-positionen. Belysningen på indstellingshjulet X (billede 2) slukker, og motoren korer ud, indtil den stopper.

5.2 PV-udforelse

Med PV-udforelsen Y (billede 2) kan omdrejningstallet styres via PV-gransefladen, og den resterende Ibetid overvages automatiseret ifm. overbelastning.

For at beskytte brugeren og de tilsluttede systemer er PV-gransefladen adskilt galvanisk fra drivstrengens spændingsforsyning (sikkerhedsbeskyttelse afbrydning). Alle signal- og driftsspændinger refererer til referencepotentialet „GND".

Så snart forsyningspinyin "Upv" til PV-gransefladen belastes med spænding iht. specifikationen, skifter fræsemotoren til "Portaldrift".

I den nederste tilstandstabel 17 ses alle mulige konstellationer for reguleringen.

Tabel 17: Mulige konstellationer for reguleringen

Indgang						Udgang
HS / -	UAC / V	UPV / V	PSs	Us / V	U0 / V	Driftsmåde	n / min-1
FRA	N/A	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	0	N/A	N/A	N/A	N/A	Ude af drift	0
TIL	198-253	< 6	1	N/A	N/A	Manuel drift	4000
TIL	198-253	< 6	6	N/A	N/A	Manuel drift	25000
TIL	198-253	8 - 56	N/A	0	0 - 1	Portal-drift	4000
TIL	198-253	8 - 56	N/A	10	0 - 1	Portal-drift	25000
TIL	198-253	8 - 56	N/A	0 - 10	1,5 - 5	Overbelastningsdrift	4000 - 25000

Forklaring:

Enhed	Betydning
HS	= effektafbryder
UAC	= netspænding
UPV	= spændingsforsyning (PV-grønseflade)
PSs	= position indstillingshjul
Us	= styrespænding omdrejningstal (PV-grønseflade)
Uo	= output resterende løbetid i overbelastningsdrift (PV-grønseflade)
GND	= referencepotentiale for spændinger til PV-grønseflade
n	= omdrejningstal for arbejdsspindel
N/A	= kan ikke anvendes, eller ikke relevant

Anvendes PV-gransefladen/DD, beskytttes den mod snavs med den medleverede beskytteseskappe Z (billede 4).

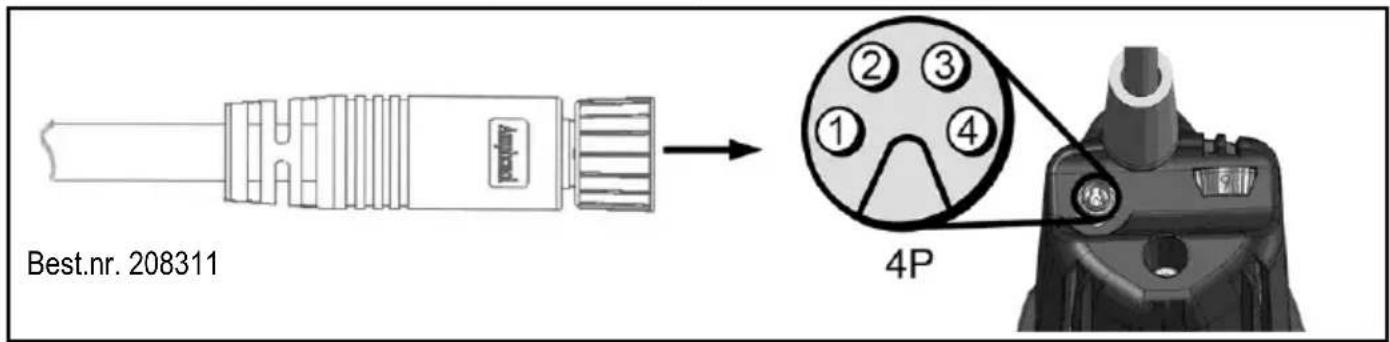

5.2.1 Konfiguration portalstik

Alle pins på portalstikket er beskyttet mod forskert poling. Ved spændinger over 30 V skal en vedvarende drift med forskert poling undgås, da dette kan medføre, at PV-grænsefladen svigter.

Pin-nr.	Parametre	Snorefarve Best.nr. 208311
1	UPV	brun
2	Us	hvid
3	U0	sort
4	GND	blå

5.3 Omdrejningstal indstilling

Med indstillingsjulet X (billede 2) kan omdrejningstallet ændres trinløst. De konkrete omdrejningstalværdier for enkelte trin fremgår af tabellen på side 5 eller af omdrejningstaletiketten på huset.

Den indbygde elektronik regulerer iht. det indstillede omdrejningstal, indtil motorens karakteristik nas.

5.3.1 Omdrejningstalindstilling i PV-udforelse

I "Portaldrift" ignoreres indstillingsjulets position X (billede 2) til omdrejningstallets indstilling. Omdrejningstallet kan kun ændres vha. spænding på pin „U s". Skal omdrejningstallet indstilles vha. indstellingsjulet X (billede 2), skal "Portaldrift" deaktiveres forinden ved at slukke for spændingsforsyningen på pin „UPV“ eller ved at fjerne PV-styrekablet.

Sammenhæŋget mellem omdrejningstallet og styrespændingen vindes i formlerne (1) og (2).

$$ \begin{array}{l} U s = \frac {n - 4 0 0 0 \min ^ {- 1}}{2 1 0 0 \frac {\min ^ {- 1}}{V}} (1) \ n = U s * 2 1 0 0 \frac {\min ^ {- 1}}{V} + 4 0 0 0 \min ^ {- 1} (2) \ \end{array} $$

5.4 Overbelastningsbeskyttelese

Fare

Skal der gennemfores arbejde pa arbejdsspindlen, after at overbelastningsbeskyttelsen er udlost, skal netstikket ubetinget traekkes ud forinden.

For at beskytte fraesemotoren overvages driftsparametre strøm, omdrejningstal og temperatur dynamisk, og fraesemotoren slukkes after behov. Kort før overbelastningsbeskyttelsen udloses, skifter belysningen til indstellingshjulet X (billede 2) til permanent rød (RD).

Fræsemotoren tages i brug igen ved at slukke og tænde for effektafbryderen 5 (billede 1). Fræsemotoren gär i gang med at kore, og belysningen til indstillingshjulet X (billede 2) skifter til blå (BU).

5.4.1 Optisk udgave af resterende Ibetid

Udloes overbelastningsbeskyttelsen under arbejdet, brister fraseværktoget, desuden beskadiges emnet, og det kan endda ske, at portalsystemet beskadiges. Dette kan forhindres ved at holde oje med de optiske outputsignaler på indstillingshjulet X (billede 2).

Så længe fraesemotoren违法犯罪, lyser indstillingsjulet hele tiden blå (BU).

Overbelastes fræsemotoren, vises den beregnede, resterende lþebid i form af rode blink (RD). Pá side 6 (billede 7) ses den tidsmæssige placering af pulsene i overbelastningsdriften. Sammenhængen mullem blinkcadfærd og den tilhørende resterende lþebid fremgár af nedenstaende tabel 18 på side 123.

Er den resterende lobotid ikke tilstrækkelig til at kunne klare dit arbejde, reduceres lasten eller fremføringen, sö der kan skiftes til den vedvarende drift igen.

5.4.2 Udgave af resterende Iobetid i PV-udforelse

Befinder fræsemotoren sig i "Portaldrift", kan den resterende lbetid ikke kun kontrolleres via det optiske output, men øgså via PV-grænseladen.

Den nederste tabel viser sammenhaengen mellem den resterende labetid og de tilhorende udgangsstorrelser.

Driftsmåde	Resterende løbetid / s	Udgave resterende løbetid U0/V	Indstillingsjul - belysning
Vedvarende drift	ubegrænset	0	Blå (BU), permanent
Overbelastningsdrift (motor går)	< 160	1.5	1 x rød puls (RD)
	< 80	2.5
	< 40	3	2 x rød puls (RD)
	< 20	4
	< 10	4.5	3 x rød puls (RD)
	< 5	5	Rød (RD), permanent
Framobling	0	5

Tabel 18: Sammenhaeng mellem resterende labetid og de tilhorende udgangsstorrelser

MAFELL-maskiner er blevet konstrueret med henblick på mindst mulig vedligeholdelse.

Skift kulbørsterne senest after 125 - 150 driftstimer. Reservedelene fremgår af kap. 9.

De indbyggede kuglelejer er evighedssmurte. Efter laengere driftstid anbefales det at lade maskinen f et eftersyn pa et autoriseret MAFELL vorksted.

Lad altid kun kualificeret fagpersonale reparere dit apparat og altid kun med originale reservedele.

Herved sikres det, at apparatets sikkerhed bevares.

6.1 Lagring

Bruges fræsemotoren ikke i længere tid, skal det rengøres omhyggeligt. Sprøjt rustbeskyttelsensmiddel på blanke metaldele. Luk portalstikket med den medleverede beskyttelsenskappe Z (billede 4).

7 Afhjælpning af driftsforstyrelser

Fare

Arsagen til forstyrelser og afhjaelpning af disse kræver altid øget opmærksomhed.

Afbryd strommen og fjern el-stikket, fdr du undersoger fejlen!

I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Fræsemotoren kan ikke tændes Indstillingshjulet lyser ikke	Der er ingen netspænding	Kontroller spændingsforsyningen
	Netsikringen er defekt	Erstat netsikringen
Fræsemotoren kan ikke tændes. Indstillingshjulet lyser blå (BU)	Kulbørsterne er slidte	Send fræsemotoren til MAFELL-kundeservicen
Fræsemotoren bliver stændende under arbejdet. Indstillingshjulet lyser ikke	Strømsvigt	Kontroller nettets forsikringer
Fræsemotoren bliver stændende under arbejdet. Indstillingshjulet lyser rød (RD)	Overbelastningsbeskyttelsen blev udløst	Sluk for effektafbryderen. Gør arbejdsspindlen fri før ibrugtagningen Tænd for effektafbryderen og fortset arbejdet med reduceret/m last/fremføring
Omdrejningstallet kan ikke indstilles på indstillingshjulet	Fræsemotoren befinder sig i portaldriften	Sluk for spændingsforsyningen til PV-grænseflagen Fjern den eksterne tilslutning til PV-grænseflagen
Omdrejningstallet kan ikke styres via PV-grænseflagen	Spændingsforsyningen til PV-grænseflagen mangler / er utilstrækkelig	Tilkobl spændingsforsyningen til PV-grænseflagen iht. specification
	Kontaktforbindelsen til portalstikket er utilstrækkelig	Kontroller kontaktforbindelsen
	PV-styrekablet er defekt	Erstat PV-styrekablet
	Konfigurationen til PV-grænseflagen er forbundet forkert med portalsystemet	Forbind PV-styrekablet iht. kapitel "Konfiguration portalstik"

8 Specialudstyr

• Spændetang OZ8ø2 mm Best.nr.093819
• Spændetang OZ8ø3 mm Best.nr.093812
• Spændetang OZ8ø4mm Best.nr.093813
• Spændetang OZ8ø5mm Best.nr.093820
• Spændetang OZ8ø6 mm Best.nr.093814
• Spændetang OZ8ø8 mm Best.nr.093815
• Spændetang OZ8ø 10 mm Best.nr. 093822
• Spændetang OZ8 0 1/8" (3,175 mm) Best.nr. 093810
• Spændetang OZ8 0 1/4" (6,35 mm) Best.nr. 093811
• Spændetang OZ8ø3 mm + omløbermøtrik Best.nr. 093816
• Spændetang OZ8ø 1/8" (3,175 mm) + omløbermøtrik Best.nr.093817
• Spændetang ER 16 ø 3 mm Best.nr. 093753
• Spændetang ER 16ø4mm Best.nr.093754
• Spændetang ER 16ø6 mm Best.nr.093755
• Spændetang ER 16ø8mm Best.nr.093756
• Spændetang ER 16 ø 3,175 mm (1/8") Best.nr. 093757
• Spændetang ER 16 ø 10 mm Best.nr. 093759
• Spændetang ER 16ø6,35 mm (1/4") Best.nr.093760
• Omlobermøtrik OZ8 Best.nr. 093818
• Omlobermøtrik ER 16 M Best.nr.093758
• Reduktionskappe 3mm Best.nr.207944
• Reduktionskappe 1/8" (3,175 mm) Best.nr. 207945
• Reduktionskappe 1/4" (6,35 mm) Best.nr. 207947
• Reduktionskappe 4mm Best.nr.207949
• Reduktionskappe 6mm Best.nr.207946
• Spændetangsadapteren OZ8 inkl. omløbermøtrik OZ8 Best.nr. 207943
• Spændetangsadapteren ER 16 inkl. omløbermøtrik ER 16 Best.nr. 208962
• PV-styrekabel M8 / 4-pol, 5 m Best.nr. 208311

9 Eksploderet tegning og reservationsliste

De vigtigste informationer om reservationelene vindes på vores hjemmeside: www.mafell.com

CopepxaHne

1 06b8cHHe yCIOBbIX 3HaKOB 127
2 ⅡaHbIe n3deJIy 127
2.1 CbeHnO npOn3BODnte 127
2.2 Mapknipobka MaunHb1 127
2.3 TexHHueckne xapaKTepeNCTnKn 128
2.4 BbI6poc 129
2.5 KomnneKT noctabkn 129
2.6 IcnoIb30BaHnne no Ha3NaYeHnIO 129
2.7 OctaTochIbe pIckn 130
3 Yka3aHnno TeHXnke 6e3OpacHOCTn 130
4 OshaeHne / NaCTpOJa 131
4.1 PoioknoucheNk cetn 131
4.2 BbI6op INHCTpymEnTa 131
4.3 0dEBAIte. 131
4.4 Lachrobbi natoH 132
5 3Kcnpnyataua 133
5.1 BbOaB 3KcPnyatauio 133
5.2 IcnoJIeHne PV 133
5.3 PpeBapntbHaJnactpoKa YacTobl BpaueHna 134
5.4 3aunTa oT nepeepy3kn 135
6 TexHHueckoe obcnyxnbHne n Tekyu npMOHT 136
6.1 Xpahene 136
7 YcTpaHHe HnOlaDok 137
8 CneuaJIbHbIe npHaJdJeXHoCTn 138
9 TOKOMnoHHTHOe n3o6paXeHne i cncoc 3aapancbix qacte.. 138

1 06bЯсHeHne yCNoBhblx 3HaKOB

3TOT cIMBOJ pa3MeueH BO BCEX MecTax, rIe npNBedeHbI yka3aHnno 6e3OnacHOCTN.

B cnyuae nX HeBbINONHeHnB BO3MOXHbI TcYaNShe TpaBMbl.

3TOT cHMBOJ O3Haayet CNTyaunIO, B KOToPOB BO3MOXHO NOBpeKDeHne HMyueCTBa.

Ecni ee He n36exaTb, BO3MOxHbI NOBpeXdEHHa N3deHn IIN PpeMToB, HaxoJauuXcra PAnOM C Hm.

3TUM CnMBOJOM NOMEueHbI COBeTbI NO npIMeHnIO n dpyra None3Ha HΦOpMaζη.

2Данныеиздени

Modèleb

FM800

FM 1000

FM 1000 PV

FM 1000 PV-ER

FM 1000 WS

FM 1000 PV-WS

No apt.

9M0010, 9M0030, 9M0031
