MM 62 - Multimeter BENNING - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale multimeter
Merk	BENNING
Model	MM 62
Afmetingen (met frame)	163 x 82 x 50 mm
Afmetingen (zonder frame)	156 x 74 x 43 mm
Gewicht (met frame)	410 g
Gewicht (zonder frame)	290 g
Voeding	9V-batterij (IEC 6 LR 61)
Weergave	LCD 4 cijfers (6000 punten), balkgrafiek 60 segmenten
Belangrijkste functies	Gelijkspanning/wisselspanning, gelijkstroom/wisselstroom, weerstand, capaciteit, frequentie, temperatuur (type K), diodetest, akoestische continuïteit, contactloze spanningsindicator
Gelijkspanningsbereik	600 mV tot 1000 V
Wisselspanningsbereik	600 mV tot 1000 V
Gelijkstroom-/wisselstroombereik	600 µA tot 10 A
Weerstandsbereik	600 Ω tot 40 MΩ
Capaciteitsbereik	1 µF tot 10 mF
Frequentiebereik	100 Hz tot 100 kHz
Overspanningscategorie	CAT III 1000 V / CAT IV 600 V
Bescherming	Zekering 11 A/1000 V, dubbele isolatie (klasse II)
Beschermingsgraad	IP 30
Bedrijfstemperatuur	0 °C tot 50 °C
Opslagtemperatuur	-20 °C tot 60 °C
Meegeleverde accessoires	Meetsnoeren (rood/zwart), temperatuursonde type K, beschermframe met magneet, etui, 9V-batterij, reservezekering, handleiding
Onderhoud en reiniging	Reinigen met een droge doek, geen oplosmiddelen. Vervang de batterij wanneer het symbool knippert. Vervang de zekering bij defect.
Repareerbaarheid	Zekering vervangbaar door gebruiker. Reparatie door een specialist.

Veelgestelde vragen - MM 62 BENNING

Hoe meet ik gelijkspanning met de BENNING MM 62?

Draai de draaischakelaar naar de stand V (gelijkspanning). Sluit het zwarte snoer aan op de COM-bus en het rode op de V-bus. Plaats de meetpunten op de punten van het circuit. Lees de waarde af op het digitale display.

Wat betekent de weergave 'OL'?

De weergave 'OL' (Over Load) geeft aan dat het meetbereik is overschreden. Selecteer een hoger bereik met de RANGE-knop of schakel over naar automatische modus.

Hoe gebruik ik de functie 'Smart HOLD'?

Druk op de Smart HOLD-knop om de gemeten waarde vast te houden. Het symbool HOLD verschijnt. Als de meting meer dan 50 cijfers varieert, knippert het display en klinkt er een pieptoon.

Hoe vervang ik de batterij?

Schakel het apparaat uit en verwijder de snoeren. Verwijder het rubberen frame, schroef het batterijcompartiment los, verwijder de oude batterij, sluit de nieuwe (9V) aan en plaats alles terug.

Hoe test ik de continuïteit van een circuit?

Draai de schakelaar naar de stand Ω en druk vervolgens op de blauwe knop om de continuïteitstest te selecteren ())). Sluit de snoeren aan, raak de meetpunten aan. Een pieptoon en de rode LED geven een weerstand lager dan 200 Ω aan.

Wat is het verschil tussen de modellen MM 6-1 en MM 6-2?

De MM 6-1 meet stroom tot 600 µA en omvat temperatuur. De MM 6-2 meet stroom tot 10 A en heeft een beveiligingszekering van 11 A. De MM 62 komt overeen met de MM 6-2.

Hoe meet ik een capaciteit?

Ontlaad de condensator. Draai de schakelaar naar F (capaciteit). Sluit de snoeren aan (zwart COM, rood V/Ω). Respecteer de polariteit indien aangegeven. Lees de waarde af op het display.

Wat te doen als het display leeg blijft of knippert?

Controleer de batterij: als het batterijsymbool knippert, vervang deze dan. Controleer anders de snoeren en zekeringen. Als het probleem aanhoudt, geef het apparaat dan aan een reparateur.

Hoe gebruik ik de contactloze spanningsindicator?

Draai de schakelaar naar VoltSense. Druk op de blauwe knop om de gevoeligheid te kiezen (Hi of Lo). Houd de voorkant van de multimeter bij een geleider. Een pieptoon en de rode LED geven een wisselspanning ≥ 230 V aan.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik het apparaat in een droge omgeving, overschrijd niet 1000 V CAT III / 600 V CAT IV. Draag indien nodig CAT III/IV-dopjes op de meetpunten. Koppel de snoeren los voordat u van functie verandert. Controleer regelmatig de isolatie van de kabels.

GEBRUIKSAANWIJZING MM 62 BENNING

Fig.1: Voorzijde van het apparatusat

Fig.4: Meten van gelijkstroom

Rys.4: Pomiar pradu stalego

Pnc.4. N3mepenme noctoHHoro Toka

Fig. 8: Doorgangstest met akoestisch signal

Fig. 9: Capaciteitsmeting

Rys.9: Pomiar pojemnosci

Pnc.9.N3MpeHHe emKoCTn

Fig. 11: Meten van temperatuur

Rys.11: Pomiar temperature

Pnc.11. 13MepeHHe TEmpepaTpybI

Fig. 12: Spanningsindicator met zoemer

Fig. 13: Vervanging van de batterijen

Fig. 14: Vervanging van de smeltzekeringen

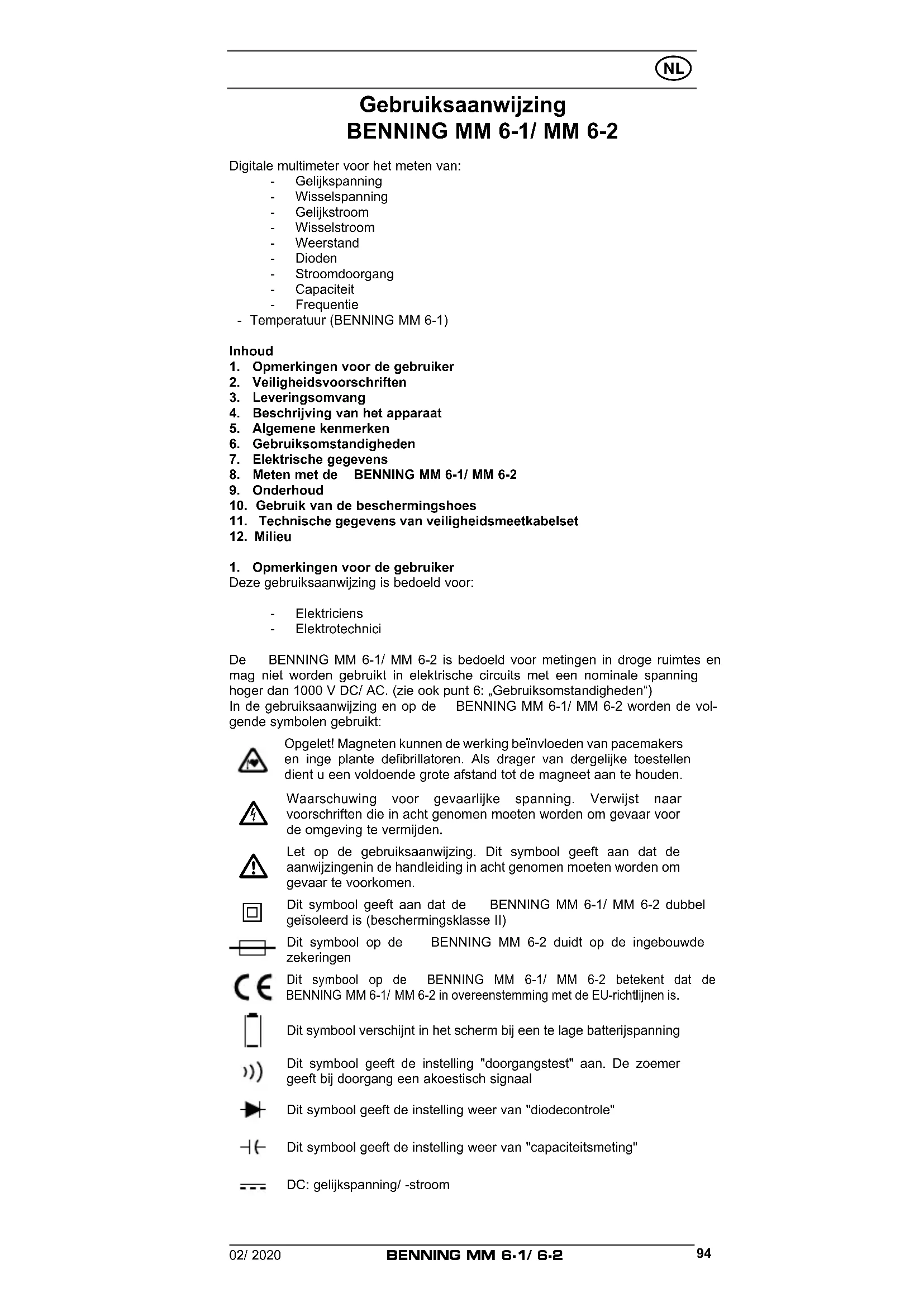

Gebruiksaanwijzing BENNING MM 6-1/ MM 6-2

Digitale multimeter voor het meten van:

• Gelijkspanning
  Wisselspanning
• Gelijkstroom
  Wisselstroom
• Weerstand
• Dioden

• Stroomdoorgang
  Capacitite
  Frequentie

• Temperatuur (BENNING MM 6-1)

Inhoud

1. Opmerkingen voor de gebruiker
2. Veiligheidsvoorschriften
3. Leveringsomvang
4. Beschrijving van het apparatus
5. Algemene kenmerken
6. Gebruiksomstandigheden
7. Elektrische gegevens
8. Meten met de BENNING MM 6-1/ MM 6-2
9. Onderhoud
10. Gebruik van de beschermingshoes
11. Technische gegevens van veiligheidsmeetkabelset
12. Milieu

1. Opmerkingen voor de gebruiker

Deze gebruiksaanwijzing is bedoeld voor:

• Elektriciens
• Elektrotechnici

De BENNING MM 6-1/ MM 6-2 is bedoeld voor metingen in droge ruimtes en mag Niet worden gebruikt in elektrische circuits met een nominale spanning hoger dan 1000 V DC/ AC. (zie ook sunt 6: "Gebruiksomstandigheden")

In de gebruiksaanwijzing en op de BENNING MM 6-1/ MM 6-2 worden de vol-gende symbolen gebruikt:

Opgelet! Magneten können de werkung beinvloeden van pacemakers en inge plante defibrillatoren. Als drager van dergelijktoestellen dient u een voldoende große afstand tot de magneet aan te honden.

Waarschuwing voor gevaarlijke spanning. Verwijst maar voorschriften die inucht genomen要去en worden om gevaar voor de omgeving te vermijden.

Let op de gebruiksaanwijzing. Dit symbol geeft aan dat de aanwijzingenin de handleiding in acht genomen要去en worden om gevaar te voorkomen.

Dit symbol geeft aan dat de BENNING MM 6-1/ MM 6-2 dubbel geisoleerd is (beschemmingsklasse II)

Dit symbool op de BENNING MM 6-2 duidt op de ingebouwde zekeringen

Dit symbol op de BENNING MM 6-1/ MM 6-2 betekent dat de BENNING MM 6-1/ MM 6-2 in overeenstemming met de EU-richtlijnen is.

Dit symbool verschijnt in het scherm bij een te lage batterijspanning

Dit symbol geeft de instelling "doorgangstest" aan. De zoemergeeft bij doorgang een akoestisch signaal

Dit symbol geeft de instelling waar van "diodecontrole"

Dit symbol geeft de instelling waar van "capaciteitsmeting"

DC: gelijkspanning/-stroom

AC: wisselspanning/ -stroom

Aarding (spanning t.o.v. aarde)

2. Veiligheidsvoorschriften

Dit apparaat is gebouwd en getest volgens de voorschriften:

DIN VDE 0411 deel 1/EN 61010-1

DIN VDE 0411 deel 2-033/EN 61010-2-033

DIN VDE 0411 deel 031/EN 61010-031

en heeft, vanuit een veiligheidstechnisch oogpunt, de fabriek verlaten in een perfecte staat. Om deze staat te handhaven en om zeker te zichn van gebruik zonder gevaar, dient de gebruiker goed te letten op de aanwijzingen en waarschuwingen zoals aangegeven in deze gebruiksaanwijzing. Een verkeerd gebruik en Niet-naleving van de waarschuwingen kan ernstig letsel of de dood tot gevolg hebben.

Wees extreem voorzichtigijdens het werk den met blanke draden of hoofdleidingen. Contact met spanningsvoerende leidingen kan elektrocutie veroorzaken.

Opgelet! Magneten kuren de werking beinvloeden van pacemakers en inge plante defibrillatoren. Als drager van dergelijktoestellen dient u een voldoende groe afstand tot de magneet aan te honden.

De BENNING MM 6-1/ MM 6-2 mag alleen worden gebrukt in elektrische circuits van overspanningscategorie III met max. 1000V of overspanningscategorie IV met max. 600V ten opzichte van aarde.

Gebruik alleen passende meetsnoeren voor deze. Bij metingen binnen de meetcategorie III of de meetcategorie IV mag hetuitstekende geleidende gedeelte van een contactpunt op deveiligheidsmeetleidingen Niet longer zichn dan 4mm

Voor metingen binnen de meetcategorie III en de meetcategorie IV要去en de bij de set gevoegde, met CAT III en CAT IV aangeduide opsteekdopen op de contactpunten worden gestoken. Deze maatregel dient ter bescherming van de gebruiker.

Bedenk dat werken aan installations of onderdelen die onder spanning staan, in principe alkijd gevaar kan opleveren. Zelfs spanningen vanaf 30 V AC en 60 V DC können voor mensen al levensgevaarlijk zich.

Elke keer, voordat het apparaat in gebruik worden genomen, moet het worden gecontroleerd op beschadigingen. Ook de veiligheidsmeetsnoeren dienen nagezien te worden.

Bij vermoeden dat het apparaat Niet meer geheel zonder gevaar kan worden gebruikt, mag het dan ook Niet meer worden ingezet, maar zodanig worden opgeborgen dat het, ook Niet bij/toeval, Niet kan worden gebruikt.

Ga ervan uit dat gebruik van het apparaat zonder gevaar Nieteer mogetijk is:

• bij zichtbare schade aan de behuizing en/ of meetsnoeren van het apparaat,
• als het apparaat Niet meer (goed) werkt,
• na langdurige opslag onder ongunstige omstandigheden,
• na zware belasting of möglich schade ten gevolge van transport of onoor-deelkundig gebruik,
• het apparatusat of demeetleidingen vochtig zichn,

Om gevaar te vermijden
- mogen de blanke meetpennen van de veiligheidsmeetsnoeren Niet worden aangeraakt
- moeten de meetsnoeren op de juiste contactbussen van de multimeter worden aangesloten.

Reiniging:

Reinig de buitenkant regelmatig met een doek en reinigingsminder en wrijf deze aansluitend goed droog. Gebruik geen schuur-of oplosmiddelen.

3. Leveringsomvang

Bij de levering van de BENNING MM 6-1/ MM 6-2 behoren:

3.1 Eén BENNING MM 6-1/ MM 6-2
3.2 Eén veiligheidsmeetsnoer rood (L = 1.4 meter)
3.3 Eén veiligeidsmeetsnoer zwart. (L = 1.4 me
3.4 Eén temperatuursensor type K (BENNING MM 6-1)
3.5 Eeen stuk rubberen beschemingsframe met magnetische houder
3.6 Eén compactbeschermingsetui
3.7 Eén ingebouwde batterij van 9 V (IEC 6 LR 61)
3.8 Eén ingebouwde zekering (BENNING MM 6-2)

3.9 Eén gebruiksaanwijzing

Opmerking t.a.v. aan optionele toebehor:

• Temperatuurvoeler (K-type) gemaakt van V4A-buis

Toepassing: Voeler voor weekplastic, vloeistoffen, gas en lucht

Meetbereik: - 196 °C tot + 800 °C

Afmetingen: L = 210mm ,meetstift L = 120mm diameter meetstift 3mm

V4A (art.Nr. 044121)

Opmerking t.a.v. aan slijtage onderhevige onderdelen:

• De BENNING MM 6-1/ MM 6-2 worden gevoed door een batterij van 9 V (IEC 6 LR 61).
• Voorts is de BENNING MM 6-2 voorzien van een smeltzekering gegen overbelasting. Eén zekering nominale stroom 11 A snel (1000 V), 30 kA, D = 10 ~mm , L = 38 ~mm (Art.Nr. 10218772).
• De bovengenoemde veiligheidsmeetkabels (getest toebehoren) voldoen aan CAT III 1000 V/ CAT IV 600 V en zichtoegestaan voor een stroom van 10 A.

4. Beschrijving van het apparatus

Zie fig. 1: voorzijde van het apparatusat

Hieronder volgt een beschrijving van de in fig. 1 aangegeven informatie- en bedieningselementen.

Digital display (LCD) voor het aflezen van gemeten waarde, weergave van een staafdiagram en de aanduiding indien meting buiten bereik van het toestel valt.
Aanduiding polariteit.
Symbool voor lege batterijen.
Functie-toets (blauw).
5 RANGE-toets voor omschakeling (automatisch/ handmatig instellen)
±b PEAK-toets, relatieve functie resp. piekwaarderegistratie
Smart HOLD-toets
Toets (geel) voor verlichting van het display.
Draaischakelaar voor functiekeuze.
10 Contactbus (positief) V, +z, A (+)BENNING MM 6-1) resp. voor V, -Hz (BENNING MM 6-2)
COM-contactbus, gezamenlijke contactbus voor stroom-, spannings- en waar standsmeting, freiuentietemperatuur en capaciteitsmeting, doorgangs- en diodencontrole.
12 Contactbus (positief) voor 10 A-bereik, voor stromen tot 10 A.
Rubber beschermingshoes.
14 LED (rood) voor spanningsindicator en doorgangstest
) Hierop is de automatisch polariteitsaanduiding gebaseerd voor gelijkstroom en -spanning

5. Algemene kenmerken

5.1 Algemene gegevens van de BENNING MM 6-1/ MM 6-2.

5.1.1 De numerieke waarden zijn op een display (LCD) ① af te lezen met 4 cijfers van 15mm hoop, met een komma voor de decimalen. De grootst möglichk af te lezen waarde is 6000.
5.1.2 De staafdiagramaanduiding bestaat UIT 60 segmenten.
5.1.3De polariteitsaanduiding 2 Werkt automatisch. Er worden slechts een pool t.o.v. de contactbussen aangeduid met " -".
5.1.4 De bereiksoverschrijding worden met "OL" of "-OL" en gedeelrijk met een akoestische waarschuwing aangeduid. Let op: geen aanduiding en waarschuwing bij overbelasting.
5.1.5 De draaischakelaar 9 dient om de meetfunctie te selecteren.
5.1.6 De bereiktoets "RANGE" ⑤ dient voor het doorschakelen van het handmatige meetbereik bij het gewelijktijdig verzagen van „AUTO" in de display. Door de toets langer ingedrukt te houden (2 seconden) worden de automatische bereikkeuze geselecteerd (aanduiding „AUTO").
5.1.7 De / PEAK-toets (relatieve-waardefunctie) registreert de actuèle displaywaarde en toont het verschil (offset)CUSen de geregistreeerde meetwaarde en de volgendemeetwaarden op de display.Wordt de / PEAK-toets 2 seconden lang ingedrukt, dan schakelt het apparaat in

de PEAK-functie (opslaan van topwaarde). De PEAK-functie registreert de positieve en negatieve top-/ amplitude-waarde en slaat die op (> 1 ms) in de functie mV/ V AC en mA/ A AC. Door de toets in te drukken konnen Pmax, Pmin en de huidige meetwaarde (Pmax, Pmin) worden opgeroepen. Door de toets langer (2 seconden) in te drukken, worden terug overgeschakeld waar de normale modus.

5.1.8 Door het indrukken van de toets "Smart HOLD" ⑦ worden de gemeten waarde in het geheugen opgeslagen. Als de meetwaarde met 50 digits boven de opgeslagen waarde stijgt, worden de meetwaardeverandering door een knipperend display ① en door een signaaltoon aangegeven. (meetwaardeverderingen:tussen AC en DC spanning/stroom worden nicht herkend). Door een herhaald indrukken verdwijnt de "HOLD" en de gemeten waarde worden而在 het scherm afgebeeld.
5.1.9 Toets (geel) schakelt de displayverlichting in. Deze worden automatisch na 2 minutes of door opniew op de toets te drukken weeitgeschakeld.
5.1.10 De functie-toets (blauw) 4 kiest de tweede functie van de draaischakelaarinstelling.

Schakelaarinstelling Functie

5.1.11 De meetfrequentie van de BENNING MM 6-1/ MM 6-2 bij cijferwe gave bedraagt gemiddeld 2 metingen per seconde.
5.1.12 De BENNING MM 6-1/ MM 6-2 word in- en uitgeschakeld met de draai-schakelaar . Uitschakelstand is "OFF".
5.1.13 Na ca. 20 minutes in rust schakelt de BENNING MM 6-1/ MM 6-2 zich zelf automatisch uit. (APO, Auto Power Off). Deze worden opniew ingeschakeld bij het indrukken van een toets. De automatische uitschakeling kan gedexeerd worden door de functie-toets (blauw) ④ in te drukken en tegelijkertijd de BENNING MM 6-1/ MM 6-2 uit de schakelaarinstellung "OFF" in te schakelen.
5.1.14 De segmenten van de digitale aanduiding konnen getest worden door de "Smart HOLD"-toets in te drukken en tegelijkertijd de BENNING MM 6-1/ MM 6-2uit de schakelaarinstelling "OFF" in te schakelen.
5.1.15 De temperatuurcoefficient van de gemeten waarde: 0,1 x (aangegeven nauwkeurigheid van de gemeten waarde)/ ^ C < 18^ of >28^ , t.o.v. de waarde bij een referentietemperatuur van 23^ .
5.1.16 De BENNING MM 6-1/ MM 6-2 wordt gevoed door een batterij van 9 V (IEC 6 LR61).
5.1.17 De batterijstand ③ geeft op maximaal 3 segmenten permanent de resterende batterijcapaciteit aan.

Zodra alle segmenten van het batterijsymbol weggevallen zijn en het batterijsymbol knippert, dient u onmiddelijk de batterij door een neue te verrangen om een gevaar voor de mens door foutieve metingen te voorkomen.

5.1.18 De levensduur van een batterij (alkaline) bedraagt ca. 200 ur
5.1.19 Afmetingen van het apparatus:

L × B × H = 156 × 74 × 43 mm (zonder beschermingshoes).

L x B x H = 163 x 82 x 50 mm (met beschermingshoes).

Gewicht:

290 gram (zonder beschermingshoes).

410 gram (met beschermingshoes).

5.1.20 De meetsnoeren zijn nadrukkelijk alleen bedoeld voor het meten van de voor de BENNING MM 6-1/ MM 6-2 genoemde nominale spanning en stroom.
5.1.21 De BENNING MM 6-1/ MM 6-2 worden beschermd gegen mechani-sche beschadigingen door een rubber beschemingshoes 8. Het rubberen beschemingsframe 3 maakt het möglichk om de BENNING MM 6-1/ MM 6-2 tijdens de metingen op te stellen of met de

geintegreerde magneet te bevestigen.

6. Gebruiksomstandigheden

• De BENNING MM 6-1/ MM 6-2 is bedoeld om gebruikt te worden vo metingen in droge ruimtes.

• Barometrische hoogte bij metingen: 2000 m maximaal.

• Categorie van overbelasting/ installment: IEC 60664/ IEC 61010-1 1000 V category III, 600 V categorie IV
• Beschermingsgraad: IP 30 (DIN VDE 0470-1 IEC/ EN 60529).

Betekenis IP 30: Het eerste cijfer (3); Bescherming gegen binnendringen van stof en vuil >2,5mm in doorsnede, (eerste cijfer is bescherming gegen stof/ vuil). Het tweede cijfer (0); Niet beschermd gegen water, (tweede cijfer is waterdichtheid).

Beschermingsgraad stofindring: 2

• Werktemperatuur en relatieve vochtigheid:

Bij een omgevingstemperatuur van 0^ tot 30^ :

relatieve vochtigkeit van de lucht < 80%

Bij een omgevingstemperatuur van 30^ tot 40^ :

relatieve vochtigheid van de lucht < 75%

Bij een omgevingstemperatuur van 40^ tot 50^ :

relatieve vochtigheid van de lucht < 45%

• Opslagtemperatuur: de BENNING MM 6-1/ MM 6-2 kan worden opgeslagen bij temperaturen van - 20^ tot +60^ met een relatieve vochtigheid van de lucht < 80% . Daar bij dient wel de batterij verwijderd te worden.

Opmerking: De nauwkeurigheid van de meting worden aangegeven als som van:

• een relatief deel van de meetwaarde.

• een+aantal digits.

Deze nauwkeurigheid geldt bij temperaturen van 18^ tot 28^ bij een relatieve vochtigkeit van de lucht < 80% .

De waarde worden gemeten als echte effectieve waarde en als zodanig aangegeven (True RMS, AC-koppeling). Blokgolfsignalen zijn nicht gespecifieerd. Bij nicht sinusvormige signaalprofielen worden de uitkomst onnauwkeuriger. Daardoor ontstaat voor de volgende Crestfactoren een extra afwijking:

Crestfactor 1,0 tot 2,0: extra afwijking + 3,0 %.

Crestfactor 2,0 tot 2,5: extra afwijking + 5,0 %

Crestfactor 2,5 tot 3,0: extra afwijking +7,0% (geldig tot 4000 digits)

7.1 Meetbereik bij gelijkspanning DC

De ingangsweerstand bedraagt 10 MΩ.

7.1.1 Meetbereik bij gelijkspanning mV DC

De ingangsweerstand bedraagt 10 MΩ.

Beveiling against overbelasting: 1000V_AC / DC

Meetbereik	OL-weergave	Resolutie	Nauwkeurigheid v.d. meting
600,0 mV	660,0 mV	0,1 mV	± (0,5 % meetwarde + 8 digits)

7.2 Meetbereik voor wisselspanning AC

De ingangsweerstand bedraagt 10 MΩ parallel met < 100 pF.

Beveiling against overbelasting: 1000V_AC / DC

Meetbereik OL-weergave		Resolutie	Nauwkeurigheid v.d. meting* bij 45 Hz - 500 Hz (sinus)
600,0 mV	660,0 mV	0,1 mV	± (1,0 % meetwaarde + 8 digits)
6,000 V	6,600 V	0,001 V	± (1,0 % meetwaarde + 5 digits)
60,00 V	66,00 V	0,01 V	± (1,0 % meetwaarde + 5 digits)
600,0 V	660,0 V	0,1 V	± (1,0 % meetwaarde + 5 digits)
1000 V	1100 V	1 V	± (1,0 % meetwaarde + 5 digits)

• 10 digits

7.3 AutoV, LoZ-bereik

De lage Ohm ingangsweerstand van ca. 3k veroorzaakt een onderdrukking van inductieve en capacitieve spanningen.

Beveiling against overbelasting: 1000V_AC / DC

Meetbereik OL-weergave Resolutie	Nauwkeurigheid v.d. meting* bij 45 Hz - 500 Hz (sinus)
600,0 V 660,0 V 100 mV ± (2,0 % meetwaarde + 5 digits)
1000 V 1100 V 1 V ± (2,0 % meetwaarde + 5 digits)

• 10 digits

7.4 Meetbereik voor gelijkstroom DC (BENNING MM 6-2)

• 11 A (1000 V AC/ DC) zekering, 30kA , snel, aan 10 A-ingang

Maximale meettijd:

• 3 minuten met >5 A (pauze >20 minutes)
• 30 seconden met >10 A (pauze >10 minutes)

Meetbereik OL-weergave		Resolutie Nauwkeurigheid v.d. meting
6,000 A	6,600 A	0,001 A	± (1,0 % meetwaarde + 5 digits)
10,00 A	20,00 A	0,01 A ± (1,0 % meetwaarde + 5 digits)

7.4.1 Meetbereik voor gelijkstroom A DC (BENNING MM 6-1)

De ingangsweerstand bedraagt ca. 3k

Beveiling against overbelasting: 1000V_AC / DC

Meetbereik OL-weergave		Resolutie Nauwkeurigheid v.d. meting
600,0 μA	660,0 μA	0,1 μA	± (1,0 % meetwaarde + 5 digits)

7.5 Meetbereik voor wisselstroom AC (BENNING MM 6-2)

• 11 A (1000 V AC/ DC) zekering, 30kA , snel, aan 10 A-ingang

Maximale meettijd:

• 3 minuten met > 5 A (pauze > 20 minutes)
• 30 seconden met >10 A (pauze >10 minutes)

Meetbereik OL-weergave		Resolutie	Nauwkeurigheid v.d. meting 45 Hz - 500 Hz (sinus)
6,000 A	6,600 A	0,001 A	± (1,5 % meetwaarde + 5 digits)*
10,00 A	20,00 A	0,01 A	± (1,5 % meetwaarde + 5 digits)*

• 6 A meetbereik vanaf ≥ 20 mA, 10 A meetbereik vanaf ≥ 100 mA

7.5.1 Meetbereik voor wisselstroom A AC (BENNING MM 6-1)

De ingangsweerstand bedraagt ca. 3k

Beveiling against overbelasting: 1000V_AC / DC

Meetbereik OL-weergave		Resolutie	Nauwkeurigheid v.d. meting 45 Hz - 500 Hz (sinus)
600,0 μA	660,0 μA	0,1 μA	± (1,5 % meetwaarde + 5 digits)*

• Meetbereik vanaf ≥ 1 μA

7.6 Meetbereik voor waarden

Overbelastingsbeveiling: 1000 VAC/DC

Meetbereik	OL-weergave	Resolutie	Nauwkeurigheid v.d. meting
600,0 Ω	660,0 Ω	0,1 Ω	± (0,9 %meetwaarde + 8 digits)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (0,9 %meetwaarde + 5 digits)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (0,9 %meetwaarde + 5 digits)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,9 %meetwaarde + 5 digits)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (0,9 %meetwaarde + 5 digits)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (1,5 %meetwaarde + 8 digits)*

• Meetwaarden > 10M hunnen een aanstaan van de aanduiding (max. ± 50 digits) veroorzaken

7.7 Diodecontrole

Meetbereik OL-weergave Resolutie Nauwkeurigheid v.d. meting

1,500 V 1,550 V 0,001 V ± (0,9 % meetwaarde + 5 digits)

7.8 Doorgangstest

Overbelastingsbeveiling: 1000V_AC / DC

De ingebouwde zoemer geeft een akoestisch signal bij een verstand R < 20 to 200 Ω. Het alarmsignalaatuijt bij een verstand R > 200 .Bovendien brandt bij doorgang de rode LED in de kop van het toestel.

Meetbereik OL-weergave Resolutie Nauwkeurigheid v.d. meting

600,0Ω 660,0Ω 0,1Ω ± (0,9 % meetwaarde + 8 digits)

7.9 Capacititsbereik

Voorwaarde: condensatoren ontladen en de meetpennen overeenkomstig de polariteit aanleggen.

Overbelastingsbeveiling: 1000V_AC / DC

Meetbereik OL-weergave Resolutie Nauwkeurigheid v.d. meting

1,000 μF	1,100 μF	0,001 μF	± (1,9 % meetwaarde + 8 digits)
10,00 μF	11,00 μF	0,01 μF	± (1,9 % meetwaarde + 5 digits)
100,0 μF	110,0 μF	0,1 μF ± (1,9 % meetwaarde + 5 digits)
1,000 mF	1,100 mF	0,001 mF	± (1,9 % meetwaarde + 5 digits)
10,00 mF	11,00 mF	0,01 mF	± (1,9 % meetwaarde + 5 digits)

Meetbereik OL-weergave Resolutie Nauwkeurigheid v.d. meting

100,00 Hz	100,00 Hz	0,01 Hz	± (0,1 % meetwaarde + 5 digits)
1000,0 Hz	1000,0 Hz	0,1 Hz ± (0,1 % meetwaarde + 5 digits)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,1 % meetwaarde + 5 digits)
100,00 kHz	100,00 kHz	0,01 kHz	± (0,1 % meetwaarde + 5 digits)

Minimalefrequentie: 1Hz

Minimale gevoeligheid: >5Veff voor VAC(1Hz - 10kHz)

20 eff voor AC^ (10 kHz - 50 kHz), nicht gespecifieerd

voor (50 kHz - 100 kHz)

0,6AoffvooraAC

7.11 Temperatuurbereik ^ / ^ (BENNING MM 6-1)

Overbelastingsbeveiliging: 1000V_AC / DC

Meetbereik	OL-weergave	Resolutie	Nauwkeurigheid v.d. meting
-40 °C - +400 °C	- 44 °C - +440 °C	0,1 °C	± (1 %meetwaarde + 20 digits)
-40 °F - +752 °F	- 44 °F - +824 °F	0,1 °F	± (1 %meetwaarde + 36 digits)

• Bij de aangegeven meetnauwkeurigheid, moet de meetnauwkeurigheid van de K-type temperatuursensor opgeteld worden.

Draadtemperatuursensor K-type: Meetbereik - 60 °C tot 200 °C

Resolutie: ± 2^

De meetnauwkeurigheid is geldig voor stabiele omgevingstemperaturen < ± 1^ . Na wijziging van de omgevingstemperatuur van ± 2^ zijn de meetnauwkeurigheidsgegevens na 2aar geldig.

7.12 PEAK HOLD voor AC V/AC A

Bij de aangegeven meetnauwkeurigheid要去en ± 150 digits worden gevoed.

Blokgolfsignalen zijn nicht gespecifieerd.

8. Meten met de BENNING MM 6-1/ MM 6-2

8.1 Voorbereiden van metingen.

• Gebruik en bewaar de BENNING MM 6-1/ MM 6-2uitsluitend bij de aangegeven werk- en opslagtemperaturen. Niet bloatstellen aan direct zonlicht.
• Controller de geveens op de veiligheidsmeetsnoren ten aanzien van nominale spanning en stroom. Origineel met de BENNING MM 6-1/ MM 6-2 meegeleverde snoersets voldoen aan de te stellen eisen.
• Controller de isolatie van de veiligheidsmeetsnoeren. Beschadigde meets

noeren direct verwijderen.

• Veiligheidsmeetsn{oeren testen op correcte doorgang. Indien de ader in het snoer onderbroken is, het meetsnoor direct verwijderen.
• Voor dat met de draaischakelaar 9 een andere functie gekozen worden, dienen de meetsnoeren van het meetpunt te worden afgenomen.
• Storingsbronnen in de omgeving van de BENNING MM 6-1/ MM 6-2 können leiden tot instabiele aanduiding en/ ofmeetfouten.

8.2 Spannings- en stroommeting

Let op de maximale spanning t.o.v. aarde. Gevaarlijke spanning!

De hoogste spanning die aan de contactbussen

• COM bus 1

• bus (+) voor V, Ω, Hz, μA, (BENNING MM 6-1) resp. voor V, Ω, Hz 10 (BENNING MM 6-2)

bus voor 10 A bereik (BENNING MM 6-2)

van de multimeter BENNING MM 6-1/ MM 6-2 ligt t.o.v. aarde, mag maximaal 600 V CAT IV/ 1000 V CAT III bedragen.

8.2.1 Spanningsmeting

• Kies met de draaiknop 9 de gewenste instelling (V, V, nV
• Het Zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus 10 van de BENNING MM 6-1/ MM 6-2
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit en lees de gemeten waarde af in het display 1 van de BENNING MM 6-1/ MM 6-2

Zie fig. 2: meten van gelijkspaning

Zie fig. 3: meten van wisselspanning

8.2.2 Stroommeting

• Kies met de draaiknop het gewenste bereik (A AC/DC of A AC/DC).
• Het Zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2.
• De rode veiligheidsmeetleiding met de bus voor A-bereik 12 (tot 10 A AC/DC) op BENNING MM 6-2 of met de bus voor V, , Hz, AAC/DC, -1 (-10) (tot 600 A DC) aansluien op BENNING MM 6-1.
• In de functie () met de toets (blauw) op BENNING MM 6-1 het te meten stroomtype gelijkstroom (DC) of wisselstroom (AC) kiezen.
• Leg de meetpennen van de veiligheidsmeetsnoeren aan demeetpennen van het circuit en lees gemeten waarde af in het display 1 van de BENNING MM 6-1/ MM 6-2.

Zie fig. 4: meten van gelijkstroom

Zie fig. 5: meten van wisselstroom

8.3 Weerstandsmeting

• Kies met de draaiknop 9 de gewenste instelling (, ))
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2.
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus 10 van de BENNING MM 6-1/ MM 6-2
  Leg de meetpennen van de veiligheidsmeetsnooren aan de meetpunten van het circuit en lees de gemeten waarde af in het display 1 van de BENNING MM 6-1/ MM 6-2

Zie fig. 6: weerstandsmeting

8.4 Diodecontrole

• Kies met de draaiknop 9 de gewenste instelling (H(-, +)).
• Met de blauwe toets van de BENNING MM 6-1/ MM 6-2 omschakelen waar diodecontrole
• Het zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus 10 van de BENNING MM 6-1/ MM 6-2
• Leg de meetpennen van de veiligheidsmeetsnoren aan de aansluitpunten van de diode en lees de gemeten waarde af in het display ① van de BENNING MM 6-1/ MM 6-2
• Voor een normale, in stroomrichting gemonteerde Si-diode worden een stroom spanning van 0,4V tot 0,8V aangegeven. De aanduiding "000 V" wijst op een kortsluiting in de diode.
• Wordt geen fluxsprong vastgesteld, dan eerst de poling van de diode testen.

Wordt ook daarna geen fluxsprong gemeld, dan ligt de fluxsprong van de diode buiten de meetgrenzen.

Zie fig. 7: diodecontrole

8.5 Doorgangstest met zoemer en rode led

• Kies met de draaiknop 9 de gewenste instelling (, I)
• Met de blauwe toets 4 van de BENNING MM 6-1/ MM 6-2 omschakelen maar doorgangstest (1)
• Het Zwarte veiligheidsmeetsnoor inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2
• Het rode veiligheidsmeetsnoor inpluggen in de contactbus 10 van de BENNING MM 6-1/ MM 6-2
• Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunten van het circuit. Als de leidingweerstandussen de COM-bus 1 en de bus 9 de Waarde 20 tot 200 anderschrijdt, geegt in de BENNING MM 6-1/ MM 6-2 de ingebouwde zoemer een signal en gaat de rode led oplichten.

Zie fig. 8: doorgangstest met zoemer

8.6 Capaciteitsmeting

Voor capaciteitsmetingen dieren de condensatoren volledig ontladen te zich. Er mag nooit spanning gezet worden op de contactbussen voor capaciteitsmeting. Het apparatus kan daardoor beschadigd worden of defect raken. Een beschadigd apparaat kan spanningsgevaar opleveren.

• Kies met de draaiknop 9 de gewenste instelling (H).
• Stel de polariteit vast van de condensator en ontlaad de condensator.
• Het Zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2
• Het rode veiligheidsmeetsnoor inpluggen in de contactbus 10 van de BENNING MM 6-1/ MM 6-2
  Leg de meetpennen van de veiligheidsmeetsnloeren overeenkomstig polariteit aan de ontladen condensator en lees de gemeten waarde af in het display 1 van de BENNING MM 6-1/ MM 6-2

Zie. fig. 9: capaciteitsmeting

8.7 Frequentiemeting

• Met de draaischakelaar ⑨ de gewenste functie (V, Hz) op de BENNING MM 6-1 of de functie (V Hz of AHz) op de BENNING MM 6-2 kiezen.
• Het Zwarte veiligheidsmeetsnoer inpluggen in de COM-contactbus 1 van de BENNING MM 6-1/ MM 6-2
• Voor de frequentiemeting in het spanningsbereik de rode veiligheidsmeetleiding op de bus 10 van de BENNING MM 6-1/ MM 6-2 aansluiten en met de toets (blauw) 4 omschakelen maar de frequentiemeting (Hz).
• Voor de frequentiemeting in het stroombereik de rode veiligheidsmeetleiding op de bus 12 van de BENNING MM 6-2 aansluiten en bij de BENNING MM 6-1 met de toets (blauw) 4 omschakelen aan der frequen-tiemeting (Hz).
• Let op de minimale gevoeligheid voor freiquentiemetingen met de BENNING MM 6-1/ MM 6-2
  Leg de meetpennen van de veiligheidsmeetsnoeren aan de meetpunter van het circuit en lees de gemeten waarde af in het display 1 van de BENNING MM 6-1/ MM 6-2

Zie fig. 10: frequentiemeting

8.8 Temperatuurmeting (BENNING MM 6-1)

• Kies met de draaiknop 9 de gewenste instelling
• Met de toets (blauw) 4 de omschakeling maar °F resp. °C uitvoeren.
• De temperatuursensor (type K) in de bus COM 1 en de bus 10 via de juiste polen met elkaar verbinden.
• Leg het contactpunt (uiteinde van de sensorkabel) aan de te metenplaats en lees de gemeten waarde af in het display ① van de BENNING MM 6-1.

Zie fig. 11: temperatuurmeting

8.9 Spanningsindicator

De spanningsindicatorfunctie kan nicht gebruikt worden voor het vaststellen van de spanningsvrijheid. Ook zonder akoestische of optische signaalmelding kan een gevaarlijke aanrakingsspanning bestaan. Elektrisch gevaar!

Kies met de draaiknop 9 de gewenste instelling (VoltSense).
- Met de toets (blauw) 4 omschakelenaar Hi (hoge gevoeligheid) of Lo (lage gevoeligheid).

• De spanningsindicatorfunctie heeft geen meetdraden nodig (aanraakvrije registratie van een wisselveld). In het kopgedeelte van de BENNING MM 6-1/ MM 6-2 zit de opnamesensor. Als een fasespanning wordt gelokaliseerd, werkblinkt een geluidssignal en de rode LED in de kop van het toestel Licht op. Indicatie alleen in geaarde wisselstroomnetten! Praktijktip:

onderbrekingen (kabelbruggen) in openliggende kabels, bijv. kabelhaspels, lichtslang, etc.ঃn van de voedingsbron (fase) tot de onderbrekingsplek te volgen. Functiebereik: ≥ 230V

Zie fig. 12: spanningsindicator met zoemer

8.9.1 Fasentest

• Kies met de draaiknop 9 de gewenste instelling (VoltSense).
• Met de toets (blauw) ➀ omschakelen maar Hi (hoge gevoeligheid) of Lo (lage gevoeligheid).
• Het rode veiligheidsmeetsnoer inpluggen in de contactbus 10 voor V van de BENNING MM 6-1/ MM 6-2.
• Het veiligheidsmeetsnnoer inpluggen met het meetpunt.
• Wanner een geluidssignaal werkblink en de rode LED oplicht, staat op dit meetpunt (installatieonderdeel) de fase van een geaarde wisselspanning.

9. Onderhoud

De BENNING MM 6-1/ MM 6-2 mag nooit onder spanning staan als het apparaat geopend worden. Gevaarlijke spanning!

Werken aan een onder spanning staande BENNING MM 6-1/ MM 6-2 mag uitsluitend gebeuren door elektrotechnische specialisten, die waar bij de nodige voorzorgsmaatregelen dienen te treffen om ongevallen te voorkomen.

• Maak de BENNING MM 6-1/ MM 6-2 dan ook spanningsvrij, alvorens happarnaat te openen.
• Ontkoppel de veiligheidsmeetsnoeren van het te meten object.
• Neem de veiligheidsmeetsnoeren af van de BENNING MM 6-1/ MM 6-2.
• Zet de draaischakelaar 9 in de positie "Off"

9.1 Veiligheidsborging van het apparaat

Onder bepaalde omstandigheden kan de veiligheidijdens het werken met de BENNING MM 6-1/ MM 6-2 Niet meer worden gegarandeerd, bijvoorbeeld in geval van:

Zichtbare schade aan de behuizing
- Meetfouten
- Waarneembare gevolgen van langdurige opslag onder verkeerde omstandigheden
- Transportschade

In dergelijke gevallen dient de BENNING MM 6-1/ MM 6-2 direct te worden uitgeschakeld en nicht opniew elders te worden gebruikt.

9.2 Reiniging

Reinig de behuizing aan de buitenzijde met een schone, droge doeck. (speciale reingingsdoeken uit gezonderd). Gebruik geen oplos- en/ of schuurmiddelen om de BENNING MM 6-1/ MM 6-2 schoon te makeen. Let er in het bijzonder op dat het batterijvak en de batterijcontacten Niet verruilen door uitlopende batterijen. Indien toch verontreining ontstaat door elektrolyt of zich zout afzet bij de batterij en/ of in het huis, dit eveneens verwijderen met een droge, schon doeek.

9.3 Het wisselen van de batterij

Voor het openen van de BENNING MM 6-1/ MM 6-2要去 het apparaat spanningsvrij zijn. Gevaarlijke spanning!

De BENNING MM 6-1/ MM 6-2 worden gevoed door een blokbatterij van 9 V (IEC 6 LR 61). Het verrangen van de batterij (zie afbeelding 13) isoodzakelijk zodra alle segmenten in het batterijsymbool verdwenen zich en het batterijsymbool knippert.

De batterijen worden als volgt verwisseld:

• Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit
• Neem de veiligheidsmeetsnoeren af van de BENNING MM 6-1/ MM 6-2
• Zet de draaischakelaar in de positie "Off"
• Neem de rubber beschemingshoes 13 af van de BENNING MM 6-1/ MM 6-2
• Leg het apparaat op de voorzijde en draai de schroef met de sleufkop, uit het deksel van het batterijvak
• Neem het deksel van het batterijvakuit dechterwand.
• Neem de batterijukt het batterijvak en kaak de aansluitdraden van de bat

terij voorzichtig los.

• Verbind de aansluitdraden waar op de juiste manier met de nieuwe batterij en leg deze op de juiste plaat in het apparaat. Let er.daar bij op dat de aansluitdraden NietCUSSENDebehuzinggeklemdworden.

• Klik het deksel waar op dechterwand en draai de schroef er waar in.

• Plaats de rubber beschermhoes 13 sheer op de BENNING MM 6-1/ MM 6-2

Zie fig.13: verwanging van de batterij

Gooi lege batterijen Niet weg met het gewone huisvuil, maar lever ze in op de bekende inzamelpunten. Zo levert u opnieuw een bijdrage voor een schoner milieu.

9.4 Het wisselen van de zekeringen (BENNING MM 6-2)

Voor het openen van de BENNING MM 6-2要去 het apparaat spanningsvrij bijn. Gevaarlijke spanning!

De BENNING MM 6-2 worden door een ingebouwde snelle smeltzekering (zekering 11 A) beschermd gegen overbelasting (zie fig. 14)

De zekering worden als volgt gewisseld:

• Ontkoppel de veiligheidsmeetsnoeren van het te meten circuit
• Neem de veiligheidsmeetsnoeren af van de BENNING MM 6-2
• Zet de draaischakelaar 9 in de positie "Off"
• Neem de rubber beschermingshoes 13 af van de BENNING MM 6-2
• Plaats de BENNING MM 6-2 op de voorzijde en draai de vier buitenste schroeven (zwart)uit het onderstuk (behuzingsbodem).

Geen schroeven losdraaien van de printplaat van de BENNINGMM6-2!

• Til dechychterwand van het apparaat aan de onderkant omhoog en neem het verwolgens aan de bovenkant af van het voorste deel van de behuizing
• Til de defecte zekering aan een Kant uit de zekeringhouser
• Neem de defecte zekering UIT de zekeringhouder
• Plaats een neue zekering metdezelfde nominale spanning,smeltsnelheid en metdezelfde afmetingen
• Positioneer de zekering in het midden van de houder
• Klik dechterplaat weeer op de behuizing en draai de vier schroeven er weein
• Klik het batterijdeksel weeop de acheerwand en draai de schroef er weer in
• Plaats de rubber beschermingshoes 13 wee op de BENNING MM 6-2.

Zie fig. 14: wisselen van zekeringen

9.5 lijing

Benning garandeert de inachtneming van de in de bedieningshandleiding vermelde technische specifieations en nauwkeurigheidsgeevens voor het eersteJAar na datum van levering.

Op de nauwkeurigheid van de metingen te waarborgen, is het aan te bevelen het apparaat Jaarliks door onsite servicedienst te latent kalibreren.

10. Gebruik van de rubber beschermingshoes

• U kurz de veiligheidsmeetsnoren opbergen als u deze om de rubber beschermingshoes ⑬ wikkelt en de meetpennen van de meetsnoren beschermd in de hoes vastklikt (zie fig.15)
  U kunt een veiligheidsmeetsnoor ook zodanig in de beschemingshoes ③ klikken, dat de contactpunt vrij komt te staan en deze, samen met de BENNING MM 6-1/ MM 6-2, maar een meetpunt kan worden gebracht.
• Een steun aan dechterzijde van de beschemingshoes maakt het/MM 6-1/ MM 6-2 schuin neer te zetten (zie fig. 16)
• Het rubberen beschemingsframe 13 is uitgerust met een magneet, die voor een ophangmogelijkheid kan worden gezruikt.

Zie fig.15: wikkelen van de veiligheidsmeetsnoroeren

Zie fig 16: opstelling van de BENNING MM 6-1/ MM 6-2

11. Technische gegevens van veiligheidsmeetkabelset

• Norm: EN 61010-031
• Maximale meetspanning t.o.v. de aarde (±) en meetcategorie:

Met opsteekdop: 1000 V CAT III, 600 V CAT IV,

Zonder opsteekdop: 1000 V CAT II,

-Beschermingsklassell( 回), doorgaans dubbel geisoleerd of versterkte isolatie

-Vervuilingsgraad:2

• Length: 1,4 m, AWG 18,
• Omgevingsvoorwaarden: metingen möglichk tot H = 2000 m,

temperatuur: 0^ tot +50^ , vochtigheidsgraad 50% tot 80% ,

• Gebruik de veiligheidsmeetkabelset alleen indien ze in een goede staat is en volgens deze handleiding, anders kan de bescherming verminderd zijn.
• Gebruik de veiligheidsmeetkabelset nicht als de isolatie is beschadigd of als er een beschadiging/ onderbreking in de kabel of stekker is.
• Raakijdens de meting de blanke contactpennen nicht aan. Alleen aan de handvaten vastpakken!
• Steek de haakse aansluitingen in het te gebruiken BENNINGmeetapparaat.

12. Milieu

Wij raden u aan het apparaat aan het einde van zich nuttige levensduur, Niet bij het gewone huisafval te deponeren, maar op de waarvoort bestemde adressen.
