NÁVOD K OBSLUZE MM 62 BENNING

Obr. 15: Navijeni bezpečnostniho kabelu měřicho obvodu

Oxjua 15: TuliTe ta kalwioa etpnoans

• měrění stejnosměrného napěti
• měréní střidavého napěti
• měrění stejnosměrného proudu
• měrění střidavého proudu
• měřeni odporu
• zkoušeni diod
• zkouška pruchodu proudu
• měréní kapacity
• měrění frekventa
• měřeni teploty (BENNING MM 6-1)

Obsah

1. Pokyny pro użivatele
2. BezpečnostníPokyny
3. Rozsah dodávky
4. Popis pristroje
5. Vseobecne udaje
6. Podminky prostre
7. Elektrické udaje
8. Měréní pristrojem BENNING MM 6-1/ MM 6-2
9. Udrzba
10. Použiti gumového ochranného rámu
11. Technické udaje měricho prísluşenstvi
12. Ochrana zivotniho prostre

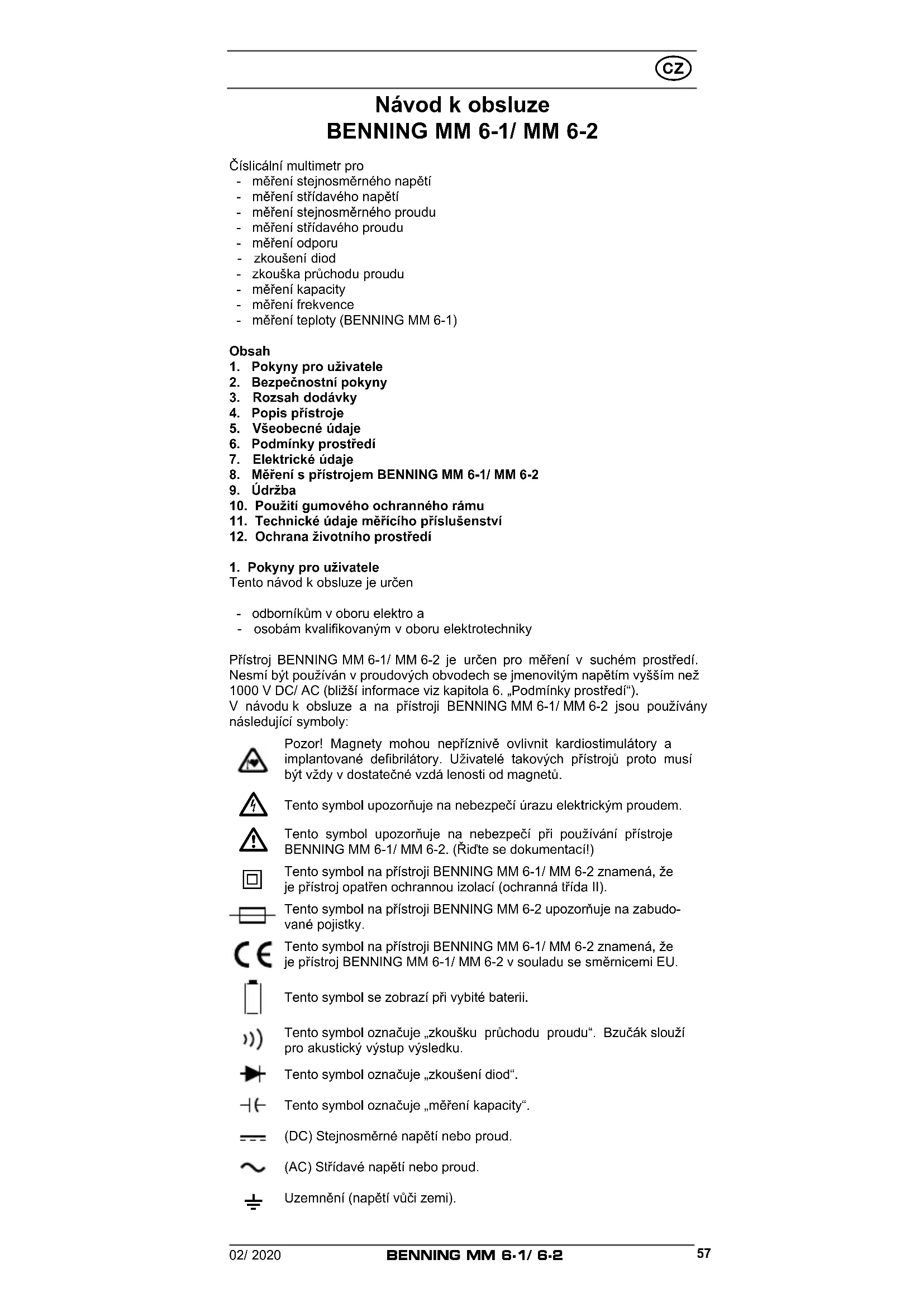

1. Pokyny pro użivatele

Tento námod k oblsze je určen

• odborníkum v oboru elektro a
• osobám kvalifikovaným v oboru elektrotechník

Přistroj BENNING MM 6-1/ MM 6-2 je určen pro měřeni v suchém prostředi. Nesmí být používan v proudovych obvodech se jmenovitým napětím vyším než 1000 V DC/ AC (blžěs informace viz kapitola 6. „Podmíky prostředi").

V návodu k obsluze a na prístroji BENNING MM 6-1/ MM 6-2 jsou používány následujíci symboly:

Pozor! Magnety mohou nepříznivě ovlivnit kardiostimulatory a implantované defibrilátrary. Uživatele takovych pristrojū proto musi byt vždy v dostatečné vzdá lenosti od magnetú.

Tento symbol upozornuje na nebezpeci urazu elektrickym proudem.

Tento symbol upozornju na nebezpeci pri pouzivani pristroje BENNING MM 6-1/MM 6-2.(Ridte se dokumentaci!)

Tento symbol na pristroji BENNING MM 6-1/ MM 6-2 znamena, ze je pristroj opatren ochrannou izolací (ochranna trida II).

Tento symbol na pristroji BENNING MM 6-2 upozorůje na zabudované pojistky.

Tento symbol na pristroji BENNING MM 6-1/ MM 6-2 znamená, ze je pristroj BENNING MM 6-1/ MM 6-2 v souladu se směrnicemi EU.

Tento symbol označuje „zkoušku pruchodu proudu". Bzucák slouží pro akustický vystup vysledku.

Tento symbol označuje „zkoušeni diod".

Tento symbol označuje „měřeni kapacity".

(DC) Stejnosmérné napétí nebo proudly.

(AC) Strédavé napétí nebo proud.

Uzeměni (napěti vúči zemi).

2. Bezpečnostní poukyny

sestrojen a prověřen a opustil vyrobní závod bez závad.

Pro udrzeni tohoto stavu a pro zajišěné bezpečného provozu musi uživatel dbat upozorněni a varován i tomto námode obsaženych. Nesprávné chován a nedodržovani výstržných upozorněni muže věst k těžkým urazüm i se smrtelnými následky.

Extramni opatrnost pri praci na holych vodicich nebo drzacich hlavniho vedeni. Kontakt s vodi ci muze zpusobit uderelektrickym proudem.

Pozor! Magnety mohou neprznièv ovlivnit kardiostimulatory a implantované defibriláry. Uživatele takovych pristroj proto musí byt vždy v dostatečné vzdá lenosti od magnetú.

Pristroj smi byt jen v instalacich s napetim kategorie lI s max. 1000 V proti zemi nebo v instalacich s napetim kategorie IV s max.600 V proti zemi.

Používejte pouze vchodné měřić vede k tomuto. Pri měrenich v rámci měřić kategorié III nebo měřić kategorié IV nesmi byt vyčnivajći vodivačast kontaktniho hrotu na kabel měricho obvodu delsí než 4 mm.

Pred měrénimi v měrici kategorii III a v měrici kategorii IV museji byt na kontaktné hroty nasrceny nástrné Čepicky, oznacné jako CAT III a CAT IV, které jsou prilozene k sade. Toto opatřeni slouží ochraně uživatele.

Dbejte na to, ze prace na vodivych dilech a zarizenich jsou nebezpecné. Napeti nad 30 V AC a 60 V DC mohou byt pro lidi zivotu nebezpecná.

Pred kazdym pouzitim prověrte, zda pristroj nebo vodice nejsou poskozeny.

Pokud je bezpečné provoz prístroje dále nemožné, prístroj neužívejte a zabraťe, aby s nim nemohly nakládat ani dalási osoby.

Predpokladejte, ze dal'si bezpecny provoz neni mozny,

• kdyz pristroj nebo mérífí vodiče vykazují viditelna poskození,
  -kdyz prifstroj nepracuje,
• po dlouhém skladování v nevyhovujicích podminkách,
• po obtíné prépréve,
• jsou-li prístroj nebo měréné vodice vlhké,

Pro vyloučeni ohroženi
- nedotykejte se holych spicek mericho vedeni,
-zasouvejte měřić vedeni do odpovidajćich zásuvek v multimetru

Cisteni:

Pouzdro pravidelné otirejte dosucha hadrikem a cisticim prostredkem. Nepouzivejte zadne lestici pripravky a redidla.

3. Rozsah dodávky

Současti dodávky pristroje BENNING MM 6-1/ MM 6-2 jsou:

3.1 1 ks BENNING MM 6-1/ MM 6-2,
3.2 1 ks bezpečnostní měříć kabel, Červeny (délka = 1,4 m),
3.3 1 ks bezpečnostní měříć kabel, Černý (délka = 1,4 m),
3.4 1 ks teplotni senzor typ K (BENNING MM 6-1),
3.5 1 ks gumovy ochranny rams magnetickym drzakem,
3.6 1 ks kompaktní ochranná taška,
3.7 1 ks 9 V baterie vlozené do pristroje
3.8 1 ks pojistka vlozené do prístroje (BENNING MM 6-2)
3.9 námod k obsslze.

Odkaz na alternativné príslušenství:

• teplotni Čidlo (K-typ) z V4A-trubice použitć Čidno nazasunuti pro měkká plastická media, kapaliny, plyn, vzduch rozsah měřeni: od - 196 °C do + 800 °C rozměry: delka = 210 mm, delka trubice = 120 mm, prüměr trubice = 3 mm, V4A (nr. 044121)

Upozornéni na díly podléhají rychlému opotřebeni:

• BENNING MM 6-2 obsahuje pojistka k ochraně proti pretíženi:
  1 ks pojistka jmenovitý proud 11 A, rychlá (1000 V) 30 kA, prüměr = 10 mm, délka = 38 mm (nr. 10218772).

• BENNING MM 6-1/ MM 6-2 je napajen"Justnou vlozenou 9 V bateri (IEC 6 LR 61).

Vyse uvedene bezpecnostni mefici kabel (prezkouseneprifluenstvi) odpovidaji CAT III 1000 V/ CAT IV 600 V a jsou schvaleny pro proud 10 A.

4. Popis pristroje

viz obrázek 1: prědní strana prístroje

Ukazatele a ovladaci privky zobrazené na obr. 1 jsou popsány následovné:

Cislicn displej, pro zobrazeni namene hodnoty, slupcovho grafu a prekrocni rozsahu mereni.

2 Indikator polarity

3 Indikator baterie,

Funkcnltlaicitko (modre),

5 Tlacitko RANGE, prepnuti automatického/manuálniho rozsahu měréní

Tlačitko Δ/PEAK, funkce relativní hodnoty resp. ukládání špickové hodnoty

Tlacitko Smart HOLD

3 Tlacitko (zlté), osvétlení displeje

9 Otočný spinač, pro volbu měříci funkce

10 Zdirka (kladna), pro V, Ω, -Hz, μA, (+BENNING MM 6-1) resp. pro V, Ω, -Hz (BENNING MM 6-2)

Zdirka COM, spolecná zdirka pro měreni proudu, napétí, odporu, frekvence, teploty, kapacity a zkoušky pruchodu proudu a diod

Zdirka (kladna), pro rozsah 10 A, pro proudy do 10 A

Gumovy ochranny rám

LED (cervena) k indikaci napeti a zkousky pruchodu proudu 1) K ni se vztahuje automatický indicator polarity pro stejnosmémý prouda napeti.

5. Vseobecne udaje

5.1 Vseobecne udaje o multimetru

5.1.1 Číslární displeje je 4-mistné LCD-displej ① s velikostí píma 15 mm a de setinnou tečkou. Nejvyší zobrażné hodnota je 6000.

5.1.2 Grafická stipnice se sklady z 60 segmentu.

5.1.3 Zobrazení polarity 2 je automaticité. Pomoci „, je zobrazová pouze opacné polarita oproti definici zdfíky.

5.1.4 Překročeni rozsahu je indikovano zobrazením „OL“ nebo „-OL“ a akustickým signálem. Pozor, pri pretiženiŽadné zobrazení ani akustický signál!

5.1.5 Otočnéspínač slouží k vybru funkce měřeni.

5.1.6 Tlačitko oblastí „RANGE“ ⑤ slouží k prepnutí manuálnich oblastí měřeni se současným zneviditelnéím zobrazení „AUTO“ na displeji. Delšim stisknutím tlačitka (2 sekundy) je zvolena automatická volba oblastí (zobrazení „AUTO“).

5.1.7 Tlačitko Δ/PEAK (funkce relativni hodnoty) ukláda aktuálni zobrazenou hodnotu a zobrazuju na displeji rozdil (ofset) mezi uloženou naměřenou hodnotou a nasledujícimi naměřenymi hodnotami. Stiskete-li tlačitko Δ/PEAK (na 2 sekundy, prepne pristroj do funkce PEAK (ukládání spickovych hodnot). Funkce PEAK zaznamenáva a ukláda kladné a zapornoš spickové/mezní hodnoty (> 1 ms) ve funkci mV/ V AC a mA/ A AC. Stisknutim tlačitka lze vyvolat hodnotu Pmax, Pmin a aktuálni naměřenou hodnotu (Pmax, Pmin). Delšim stiskem tlačitka (2 sekundy) se pristroj prepne zpět do normalího režimu.

5.1.8 Ulożeni naměréné hodnoty „Smart HOLD": Stisknutim tlacitka „Smart HOLD" 7 je moźne ulozit vysledek měréní. Zvýši-li se měréná hodnota o 50 císic ve srovnási uloženou hodnotou, je změna měréné hodnoty signalizována blikajćim displejem a zvukovým signálem. (změny měrěnych hodnot mezi AC a DC napěti/ prou nejsou Rozpoznány). Opakovaným stisknutim tlacitka se vráté do měricho modu.

5.1.9 Žlute tlacitko ⑧ rozsviti osvětleni displeje. Vypnutí se provádi automaticky príblízně po 2 minutách nebo novým stisknutím tlacitka.

5.1.10 Funkčni tlacitko (modre) navoli druhou funkci nastaveni otočného spinače.

Poloha spinače Funktion
Hz	V ▶ Hz
Ω	Ω ▶ Μ)
-1	-1 (-)
AHz ▶ Hz	A
μA	μA ▶ μA
	°C ▶ °F

5.1.11 Rychlost měřeni prístroje BENNING MM 6-1/ MM 6-2 cini jmenovite 2
měřeni za sekundu pro císlácní zobrazenia.

5.1.12 BENNING MM 6-1/ MM 6-2 se zapíná a vypíná otočnám spinačem Poloha pro yvpnuto = OFF.

5.1.13 BENNING MM 6-1/ MM 6-2 se automaticky vypne po cca 20 min. (APO = Auto-Power-Off). Pristroj se opét zapne,Pokud bylo stisknuto tlacitko. Automatické odpojeni je možno deaktivovat stisknutim funkčniho tlacitka (modreho) ④ a soucasne zapnout BENNING MM 6-1/ MM 6-2 z polohy spinace "OFF".

5.1.14 Segmenty císlácního zobrazení je možno zkontrolovat stisknutím tlacitka „Smart HOLD" a současné zapnout BENNING MM 6-1/ MM 6-2 z polohy spinače „OFF".

5.1.15 Teplotni koeficient namerehene hodnoty: 0,1 x (udaná presnost měfení)/ ^ C < 18^ nebo >28^ , vztaženo na hodnotu pri referencni teploté 23^ .

5.1.16 BENNING MM 6-1/ MM 6-2 je napajen jegnou 9V bateri (IEC 6 LR 61).

5.1.17 Ukazatel baterie 3 se symbolem baterie stale zobrazije zbyvajici ka pacitu baterie pomoci max. 3 segmentu.

Pokud vsechny segmenty symbolu baterie zhasnou a symbol baterie bliká, vyměnte prosim okamžite baterie za nové, abyste zabrani chybám pri měřeni hodnot, a tím lidskému ohroženi.

5.1.18 Zivotnost baterie je cca 200 hodin (alkalicka baterie).

5.1.19 Rozmery pristroje:

(d × s × v) = 156 × 74 × 43 mm bez gumového ochranného rámu

(d × s × v) = 163 × 82 × 50 mm s gumovym ochrannym rémem

Váha prístroje:

5.1.20 Dodané bezpečnostni měřić kabely jsou určeny vyhradné pro jmenovité napétá a jmenovità proud pristroje BENNING MM 6-1/ MM 6-2.

5.1.21 BENNING MM 6-1/ MM 6-2 je chränén gumovým ochranným rámem 13 préd mechanickým poskozením. Pryžový ochranny rámumoznjupe postavit pristroj BENNING MM 6-1/ MM 6-2 během měřeni nebo ho upevniţ pomoci integrovaného magnetu.

6. Podminky okoli

• BENNING MM 6-1/ MM 6-2 je urcen pro mérén i vuchém prostředi,

• barometrická vyška pri měřeni: nejvyše 2000 m,

• kategorie prépeti/instalace: IEC 60664/ IEC 61010-1 → 600 V kategorie IV; 1000 V kategorie III,

• stupečn znečistěné 2,

• druh kryti: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)
  3 - první Čslice: ochrana proti pristupu k nebezpečnám Částem a ochrana
  pred pevnými cizimi tělisky s prüměrem > 2,5 mm
  0 - druhá Čslice: bez ochrany proti vode

pracovni teplota a relativni vlhkest vzduchu: pri pracovni teplote od 0^ do 30^ : relativni vlhkest vzduchu nizs i nez 80% pri pracovni teplote od 30^ do 40^ : relativni vlhkest vzduchu nizs i nez 75% pri pracovni teplote od 40^ do 50^ : relativni vlhkest vzduchu nizs i nez 45%

• Teplota skladovani: pristroj BENNING MM 6-1/ MM 6-2 muze byt skladovani. Pri tep lotach - 20^ a + 60^ (vlhkost vzduchu 0 a 80% ). Z pristroje musite vyjmout baterii.

7. Elektrické udaje

Poznámka: Přesnost měřeni je udávana jako součet

• relativniho podilu naměréné hodnoty a
• poctu cislic (tzn. ciselné kroky posledniho mista)

Tato présnost méréní platí pri teplotách od 18 °C do 28 °C a relatínu vlhkosti vzduchu nižsí než 80 %.

Nameřená hodnota je ziskávána a zobrazována jako pravá efektivné hodnota (TRUE RMS, AC spojka). Pravouhlé signály nejsou specifikovány. U křivek, kterou nejsou ve tvaru sinusoidy, je zobrazovaná hodnota nepřesné. Z toho vyplylá dodatečné chyba pro následujíci faktory vykyvu:

faktor vykyvu od 1,0 od 2,0; dodatečná chyba + 3,0 %

faktor vykyvu od 2,0 do 2,5; dodatečná chyba + 5,0 %

7.1 Rozsahy stejnosmerného napěti DC

Vstrupí odpor Čini 10 MΩ

Jišěné protí prětížění: 1000 VAC/DC

Rozsah měřeni	Indikátör přetiženi	Rozlišeni Présnost měřeni
6,000 V 6,600 V 0,001 V ± (0,5 % hodnoty měřeni + 5 císic)
60,00 V 66,00 V 0,01 V ± (0,5 % hodnoty měřeni + 5 císic)
600,0 V 660,0 V 0,1 V	± (0,5 % hodnoty měřeni + 5 císic)
1000 V 1100 V	1 V ± (0,5 % hodnoty měřeni + 5 císic)

7.1.1 Rozsathy stejnosmerného napétí mV DC

Vstupni odpor cini 10 MΩ

Jišěné protí pretíženi: 1000 VAC/DC

Rozsah měřeni	Indikátör přetíženi	Rozlišeni Přesnost měřeni
600,0 mV	660,0 mV	0,1 mV	± (0,5 % hodnoty měřeni + 8 císic)

7.2 Rozsathy stridavho napeti AC

Vstupni odpor cini 10 MΩ parallelné < 100 pF.

Jišěné proti pretiženi: 1000 VAC/DC

Rozsah měřeni	Indikátör přetiženi	Rozlišeni	Přesnost měřeni v rozsahu kmitočtu* 45 Hz - 500 Hz (sinusoidal)
600,0 mV	660,0 mV	0,1 mV	± (1,0 % hodnoty měřeni + 8 císic)
6,000 V	6,600 V	0,001 V	± (1,0 % hodnoty měřeni + 5 císic)
60,00 V	66,00 V	0,01 V	± (1,0 % hodnoty měřeni + 5 císic)
600,0 V	660,0 V	0,1 V	± (1,0 % hodnoty měřeni + 5 císic)
1000 V	1100 V	1 V	± (1,0 % hodnoty měřeni + 5 císic)

• 10 cislic

7.3 AutoV, oblast LoZ

Nizkoohmovy vystupni odpor cca 3k zpusobi potlačeni induktivnivo a kapacitniho napěti.

Jišěné proti pretíženi: 1000 VAC/DC

Rozsah měřeni	Indikátor prétižení	Rozlišení	Přesnost měřeni v rozsahu kmitočtu* 45 Hz – 500 Hz (sinusoidal)
600,0 V	660,0 V	100 mV	± (2,0 % hodnoty měřeni + 5 Čísic)
1000 V	1100 V	1 V	± (2,0 % hodnoty měřeni + 5 Čísic)

• 10 cislic

7.4 Rozsahy stejnosmerného proudu DC (BENNING MM 6-2)

Jisteni proti pretizeni:

• 11 A (1000 V AC/ DC) pojistka, 30 kA, rychlá na vstupu 10 A

Maximánlí dobaměřeni:

• 3 minuty pri > 5 A (pauza > 20 minut)

• 30 sekund pri > 10 A (pauza > 10 minut)

Rozsah měřeni	Indikátör přetízení	Rozlišeni Présnost měřeni
6,000 A	6,600 A	0,001 A	± (1,0 % hodnoty měřeni + 5 císic)

10,00 A 20,00 A 0,01 A ± (1,0 % hodnoty měřeni + 5 cislic)

7.4.1 Rozsahy stejnosmerného proudu μA DC (BENNING MM 6-1)

Vstrupí odpor Činí ca. 3 kΩ

Jišěné proti pretiženi: 1000 VAC/DC

Rozsah měřeni	Indikátör prětíženi	Rozlišeni Přesnost měřeni
600,0 μA 660,0 μA 0,1 μA ± (1,0 % hodnoty měřeni + 5 cílic)

7.5 Rozsathy stridavheo proudu AC (BENNING MM 6-2)

Jisteni proti pretizeni:

• 11 A (1000 V AC/ DC) pojistka, 30 kA, rychlá na vystupu 10 A

Maximánlí doba měřeni:

• 3 minuty pri > 5 A (pauza > 20 minut)

• 30 sekund pri > 10 A (pauza > 10 minut)

Rozsah měřeni	Indikátor přetiženi	Rozlišeni	Přesnost měřeni v rozsahu kmitočtu 45 Hz - 500 Hz (sinusoida)
6,000 A	6,600 A	0,001 A ± (1,5 % hodnoty měřeni + 5 císic)*
10,00 A	20,00 A	0,01 A ± (1,5 % hodnoty měřeni + 5 císic)*

• 6 A rozsah měřeni od ≥ 20 mA, 10 A rozsah měřeni od ≥ 100 mA

7.5.1 Rozsahy stejnosmerného proudu μA AC (BENNING MM 6-1)

Vstupni odpor cini ca. 3k

Jišěné protí pretiženi: 1000 VAC/DC

Rozsah měřeni	Indikator přetiženi	Rozlišeni	Přesnost měřeni v rozsahu kmitočtu 45 Hz – 500 Hz (sinusoida)
600,0 μA	660,0 μA	0,1 μA	± (1,5 % hodnoty měřeni + 5 cislic)*

• Rozsah měřeni od ≥ 0,1 μA

7.6 Rozsahy odporu

Jišěné proti pretižení: 1000 VAC/DC

Rozsah měřeni	Indikátör přetiženi	Rozlišeni	Přesnost měřeni
600,0 Ω	660,0 Ω 0,1 Ω	± (0,9 % hodnoty měřeni + 8 císic)
6,000 kΩ	6,600 kΩ	0,001 kΩ ± (0,9 % hodnoty měřeni + 5 císic)
60,00 kΩ	66,00 kΩ	0,01 kΩ ± (0,9 % hodnoty měřeni + 5 císic)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,9 % hodnoty měřeni + 5 císic)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (0,9 % hodnoty měřeni + 5 císic)
40,00 MΩ	40,00 MΩ	0,01 MΩ ± (1,5 % hodnoty měřeni + 8 císic)*

• Naměřené hodnoty > 10 MΩ mohou zpúsobit běh zobrażeni (max. ± 50 Císic)

7.7 Zkouška diod

Jišěné proti pretiženi: 1000 VAC/DC

Max. napěti naprázdno: 1,8 V

Rozsah měřeni	Indikátör prětiženi	Rozlišeni	Přesnost měřeni
1,500 V	1,550 V	0,001 V	± (0,9 % hodnoty měřeni + 5 císic)

7.8 Zkouška pruchodu proudu

Jišění proti pretiženi: 1000 VAC/DC

Zabudovany bzucak zazni pri odporu mensim nez 20 do 200 . Signalni tón se vypne pri odporu R vétsim nez 200 . Pridavně svítí pri pruchodu Červá kontrolka LED v horní oblasti pristroje.

Rozsah měřeni	Indikátör prětiženi	Rozlišeni	Přesnost měřeni
600,0 Ω	660,0 Ω 0,1 Ω	± (0,9 % hodnoty měřeni + 8 císic)

7.9 Rozsahy capacity

Podminky: Vybjite kondenzárya zapojte je podle uvedené polarity.

Jišěné proti pretiženi: 1000 VAC/DC

Rozsah měřeni	Indikátör přetižení	Rozlišeni Přesnost měřeni
1,000 μF 1,100 μF 0,001 μF ± (1,9 % hodnoty měřeni + 8 císic)
10,00 μF 11,00 μF 0,01 μF ± (1,9 % hodnoty měřeni + 5 císic)
100,0 μF 110,0 μF 0,1 μF ± (1,9 % hodnoty měřeni + 5 císic)
1,000 mF 1,100 mF 0,001 mF ± (1,9 % hodnoty měřeni + 5 císic)
10,00 mF 11,00 mF 0,01 mF	± (1,9 % hodnoty měřeni + 5 císic)

7.10 Rozsahy frekvence

Jišěné proti pretiženi: 1000 VAC/DC

Rozsah měřeni	Indikator přetiženi	Rozlišeni Pržestnost měřeni
100,00 Hz	100,00 Hz	0,01 Hz	± (0,1 % hodnoty měřeni + 5 císic)
1000,0 Hz	1000,0 Hz	0,1 Hz	± (0,1 % hodnoty měřeni + 5 císic)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,1 % hodnoty měřeni + 5 císic)
100,00 kHz	100,00 kHz	0,01 kHz	± (0,1 % hodnoty měřeni + 5 císic)

Rozsah měřeni	Indikátör prětiženi	Rozlišeni	Přesnost měřeni*
-40 °C - +400 °C	-44 °C - +440 °C	0,1 °C	± (1,0 % hodnoty měřeni + 20 císic)
-40 °F - +752 °F	-44 °F - +824 °F	0,1 °F	± (1,0 % hodnoty měřeni + 36 císic)

• K uvedené présnosti měřeni je třeba prčíst présnost měřeni teplotniho senzoru typu K.

Senzor teploty dratu typ K: Rozsah mreeni: - 60 ^ C od 200 ^ C

Presnost mérén: ± 2 °C

Presnost měřeni platí pro stabilní teploty prostřédí < ± 1 °C. Po zmeňe teploty prostřédí o ± 2 °C jsou udaje presnosti měřeni platné po 2 hnodinách.

K uvedené présnosti měréní je třeba pripočitat cislo ± 150.

Pravouhlé signály nejsou specifikovány.

Přistroj BENNING MM 6-1/ MM 6-2 používejte a skladujte jen za uvedenych teplotnich podmínek pro práci a skladování, nevystavujte jej dlouhodobému púsoběni slunečniho zářeni.

• Překontrolujte udaje o jmenovitém napěti a proudu na bezpečnostnich méřících kabelech. Současti dodávy jsou bezpečnostníměřících kabely, které ve jmenovitém napěti a proudu odpovídaj prístroji BENNING MM 6-1/ MM 6-2.
• Překontrolujte izolaci bezpečnostních měřících kabelů. Pokud je izolace poskozena, okamžitě bezpečnostníměřících kabelý vyřadte.
• Přezkousejte pruchod bezpečnostnich měřićích kabelu. Pokud je vodič v bezpečnostnim měřićích kabelu prerusen, okamžitě tento kabel vyradte.
• Dříve než pomoci otočného spínače 9 vyberete jinou funkci, musité bezpečnostní měřić kabely odpojit od mista měřeni.
• Silné zdroje ruşeni v blízkosti prístroje BENNING MM 6-1/ MM 6-2 mohou zpúsobit neustáléné chování displeje a chyby měrení.

8.2 Měrén napétí a proudu

Dbejte na maximali napeti vuci uzemneni!

Nebezpeci urazu elektrickym proudem!

Nejvyší napěti povolené na zdífkhach,

COM-zdiriKa1

• zdifka (+) pro V, Ω, Hz, μA, (BENNING MM 6-1) resp. pro V, Ω, Hz (BENNING MM 6-2)
• zdifka pro rozsah 10 A (BENNING MM 6-2)
  pristroje BENNING MM 6-1/ MM 6-2 je 600 V CAT IV/ 1000 V CAT III vuci zemi.

8.2.1 Měrění napěti

• Otočným spínačem 9 zvolte na prístroji BENNING MM 6-1/ MM 6-2 požádovanou funkci (V, V).mV
• Černý bezpečnostní měříć kabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červeny bezpečnostní měříć kabel zapojte do zdirky 10 na pristroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měří c kábely spoje s body měřeni a naměřenou hodnotu prěctěte na císlánlím displeoji ➀ pristroje BENNING MM 6-1/ MM 6-2.

viz obrazek 2: měrění stejnosměrného napěti
viz obrazek 3: měrění střidavého napěti

8.2.2 Mérén proudu

• Otočným spínačem 9 zvolte na pristroji BENNING MM 6-1/ MM 6-2 požadovany rozsah a funkci (A AC/DC nebo μA AC/DC).
• Černý bezpečnostní měřící kabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červene bezpečnostní měří vedení propojte se zdirkou pro rozsah A (až 10 A AC/DC) pristroje BENNING MM 6-2 nebo se zdirkou pro V, Ω, Hz, μA AC/DC, (až 600 μA DC) pristroje BENNING MM 6-1.
• Ve funkci (A) s tlačitkem (modre) 4 na prístroji BENNING MM 6-1 zvolte měrený druh proudu stejnosměrný (DC) nebo střidavý (AC).
• Bezpečnostní měříc kabely spoje s body měřeni a naměřenou hodnotu prěctěte na císlánlím displejeji ➀ pristroje BENNING MM 6-1/ MM 6-2.
  viz obrazek 4: měřeni stejnosměrného proudu
  viz obrazek 5: měřeni střidavého proudu

8.3 Méréní odporu

• Otočným spínačem 9 zvolte na prístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (Ω,))
• Černý bezpečnostní měříci kabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červeny bezpečnostní měříć kabel zapojte do zdirky 10 na pristroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měří c kábely spoje s body měřeni a naměřenou hodnotu prěctěte na císlácním displeoji ➀ prístroje BENNING MM 6-1/ MM 6-2. viz obrázek 6: měřeni odporu

8.4 Zkouška diod

• Otočným spinačem 9 zvolte na prístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (←→).
• Tlačitkem (modrým) 4 na prístroji BENNING MM 6-1/ MM 6-2 prěpněte prístroj na zkoušku diod (▶).
• Cerny bezpečnostní měřící kabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červeny bezpečnostní měříci kabel zapojte do zdirky 10 na pristroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měříci kabely spoje s privody diod a naměrénou hodnotu prěctěte na císlácním displeoji ① BENNING MM 6-1/ MM 6-2.
• Pro běznou křemíkovou diodu, vloženou ve směru toku se zobráží napěti mezi 0,4 V až 0,8 V. Zobrazení „000“ poukazuje na zkrat v.
• Neni-li zjišěno propustné napěti, zkontrolujte nejprve polaritu diody. Pokud se propustné napěti i nadále nezobrazuju, je propustné napěti diody mimo hranice měřené oblasti.

viz obrazek 7: zkouška diod

8.5 Zkouška pruchodu proudu se bzúćákem a Červenou kontrolkou LED

• Otočným spinačem 9 zvolte na prístroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (Ω,))
• Tlacitkem (modrym) 4 na pristroji BENNING MM 6-1/ MM 6-2 prepnete pristroj na zkousku pruchodu ()
• Černý bezpečnostní měříci kabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červeny bezpečnostní měříć kabel zapojte do zdirky 10 na pristroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měří cárely spoje s body měřeni. jestlIZE odpor vedenímezi zdirkami COM 1 a zdirkou 10 klesne pod hodnotu 20 Ω až 200 Ω, zazní buzák vestavěné v prístroji BENNING MM 6-1/ MM 6-2 a rozsvítí se

červena kontrolka LED 14.

viz obrzek 8: zkouška pruchodu proudu se bzucákem

8.6 Měréní kapacity

Pred měrénímpacity kondenzáry vždy upně vybjte! Na zdirky pro měréníkapacity nikdny neprikládeje napétí! Pristroj by se mohl poskodit nebo zničit! Poškozený pristroj muze byt prćinou urazu elektrický proudem!

• Otočným spínačem 9 zvolte na prístroji BENNING MM 6-1/ MM 6-2 požádovanou funkci (-).
  Zjistete polaritu kondenzatoru a kondenzator uplne vybjte.
• Černý bezpečnostní měří cíkabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Červeny bezpečnostní měřić kabel zapojte do zdířky 10 na pristroji BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měří kably spojte s vybitým kondenzátorem (pozor na správné polování) a naměrenou hodnotu prěctěte na Čslicálíním displeoji 1) přistroje BENNING MM 6-1/ MM 6-2.

• Otočným voličem 9 zvolte požadovanou funkci (,Hz) pristroje BENNING MM 6-1 nebo funkci (Hz nebo Hz) pristroje BENNING MM 6-2.
• Černý bezpečnostní měří cíkabel zapojte do zdirky COM 1 na pristroji BENNING MM 6-1/ MM 6-2.
• Pri měřeni frekvence v rozsahu napěti pripojebe bezpečnostníměricí vedení ke zdirce 10 pristroje BENNING MM 6-1/ MM 6-2 a u prepněte stisknutím tlačíka (modré) 4 na měřeni frekvence (Hz).
• Pri měřeni frekvence v rozsahu proudu prípojte bezpečnostní měřić vedení ke zdirfc 12 pristroje BENNING MM 6-2 a prěpněte stisknutim tlačitka (modré) 4 na měřeni frekvence (Hz).
• Zohledněte minimálné citlivost prístroje BENNING MM 6-1/ MM 6-2 pro měřeni frekvence!
• Bezpečnostní měříc kabely spoje s body měřeni a naměřenou hodnotu prěctěte na císlánlím displeoji ➀ pristroje BENNING MM 6-1/ MM 6-2.

viz obrázek 10: měřeni frekvence

8.8 Měréní teploty (BENNING MM 6-1)

• Otočným spínačem 9 zvolte na prístroji BENNING MM 6-1 požadovanou funksi.
• Tlačitkem (modrým) 4 provedte prepoputí na °F popr. °C.
  Teplotné snímač (typ K) pripojte se správný mólovámíme ke zdirce COM a ke zdirce 10.
• Kontaktní misto (konec kabelu senzoru) umistěte na měřené misto a naměrnou hodnotu prěctěte na cislicálím displejej prístroje BENNING MM 6-1. viz obrázek 11: měřeni teploty

8.9 Indikátor napěti

Funkce indicatoru napeti neslouzi ke zjiisteni beznapet'oveho stavu. I bez akustické nebo optické signalizace muze hrozit nebezpecné dotykové napeti. Ohrození elektrickým proudem!

• Otočným spinačem 9 zvolte na pristroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (VoltSense).
• Tlacitkem (modre) 4 prépněte na Hi (vysoká citlivost), resp. Lo (nízká citli-vost).
• Funkce indicatoru napeti nevyžaduje zárdné měřić vedení (bezdotykové zjištění strídavého pole). V horní oblasti pristroje BENNING MM 6-1/ MM 6-2 se nacházi snimac záznamu. Když se lokalizuje fázové napeti, zazni akustický signal a sviti Červena kontrolka LED v horní oblasti pristroje. Indikace se provádi jen v uzeměněch sítích strídavého proudly!

Upozornéni pro praxi:

Přerušeni (v pripadě zlomení kabelú) ve volné ležićích kabelech, např. kabelovych bubnech, světelnych rětezcích atd., lze sledovat od mista napajeni (fáze) až po mistro prušeni.

Funkéni pásmo: ≥ 230 V

Viz obrazek 12: Indikator napeti s buzákem

8.9.1 Kontrola fázi

• Otočným spínačem 9 zvolte na pristroji BENNING MM 6-1/ MM 6-2 požadovanou funkci (VoltSense).
• Tlacitkem (modré) 4 prépnete na Hi (vysoká citlivost), resp. Lo (nízká citli

vost).

• Červeny bezpečnostní měříci kabel spojte se zdirkou 10 pro V na BENNING MM 6-1/ MM 6-2.
• Bezpečnostní měřicí kabel spoje s bodem měřeni (časti zařizení).
• Kdyz zazni akusticky signal a sviti Červena kontrlka LED 14, existuje na toto měricim bodu (çast zařizenì) jejna fáze uzemného střidavého napěti.

9. Udrzba

Pred otevrenim pristroje BENNING MM 6-1/ MM 6-2 je bezpodminecn nutno odstranit privod napeti! Nebezpeci urazu elektrickym proudem!

Práce na otevřeném pristroji BENNING MM 6-1/ MM 6-2 pod napétim je povolena vy hradné odborníkum z oboru elektro, kterei pri przyci musi dodržovat zvlástné opatěné pro prevenci urazu.

• Nejdíve odpojte oba bezpečnostní měřić kably od měrěného objektu.
• Poté odpojte oba bezpečnostní měříci kabely z pristroje BENNING MM 6-1/ MM 6-2.
• Prepněte otočné spínač 9 do polohy „OFF".

9.1 Zabezpečeni pristroje

Za určitych predpokladu nelze zajistit bezpečnost pri zacházení pristrojem BENNING MM 6-1/ MM 6-2, napr. pri:

viditelnych skodach krytu,
- chybach pri měřeni,
- znatelnych následcích dlouhodobějsího skladováni v nepříznivych podminkách a
- znatelnych následcich špatného transportu.

V těchto prípadech prístroj BENNING MM 6-1/ MM 6-2 okamžitě vypněte, odpojté od mě rěních mistrá zajistěte jej proti opakovanému použítí.

9.2 Čistěné

Přistroj Čistěte zvenku Čistým a suchým hadříkem (s výjímkou SPECIALNICH Čistcích hadřiku). K Čistěné pristroje nepoužívejte Žádná Rozpoustědla ani abrazivní Čistíci prostředky. Pečlíve dbejte na to, aby schrárka na bateri a kontakty nebyly znečistěny elektrólytem vytekajícím z baterie.

Pokud je oblast baterie nebo pouzdra na baterie znečistěna elektrolytem nebo bilými usazeninami, vyčistěte také tyto casti suchým hadříkem.

9.3 Vymena baterie

Prid otevrenim pristroje BENNING MM 6-1/ MM 6-2 bezpodminečné odstraće privod napét! Nebezpeci urazu elektrickým proudem!

BENNING MM 6-1/ MM 6-2 je napajen jegnou 9 V bateri (IEC 6 LR 61). Vymena baterie (viz obrazek 13) je uspesna, jakmile na displeji zmiz i vsechny segmenty v symbolu baterie a symbol baterie blinka.

Baterii vyménite tímo zpusobem:

• Odpojte bezpečnostníměřić kabely z měřićího obvodu.

• Odpojte bezpečnostní měřić kabely z prístroje BENNING MM 6-1/ MM 6-2.

• Přepněte otočné spínač 9 do polohy „OFF“

• Sundeje gumovy ochranny rám 13 z pristroje BENNING MM 6-1/ MM 6-2.

• BENNING MM 6-1/ MM 6-2 položte na prědni dīl a z vika schránky na baterie uvolněte šroub.

Zvedněte kryt bateri.

Novou baterii spoje s bateriovymi privody a srovnejte privody tak, aby nebyly privřeny mezi díly krytu. Poté baterii položte na určné mistro ve schráncé.

• BENNING MM 6-1/ MM 6-2 vsadte do gumového ochranného rámu 13. viz obrázek 13: yměna baterie

Prispete i Vy k ochranéŽivotniho prostreDi! Baterie nepatri do domovniho odpadu. Mužete je odevzdat ve sbérne použitych bateri nebo zvlăstniho odpadu. Informujte se prosim u svého obecniho uradu.

9.4 Vymena pajistek (BENNING MM 6-2)

Pred otevrenim pristroje BENNING MM 6-2 bezpodminecne odstrahte privod napet! Nebezpeci urazu elektrickym proudem!

BENNING MM 6-2 je jistén préd pretižením jeder nou vlozenou pojistikkou (tavná vložka G) 11 A rychlá (viz obr. 14).

Pojistky vyměnite tíms zpúsobem:

• Odpjote bezpečnostní měřić kabely z měřićho obvodu.
• Odpojte bezpečnostní měřící kabely z BENNING MM 6-2.
• Přepněte otočné spínač 9 do polohy „OFF".
• Sundeje gumovy ochranny rám 13 z BENNING MM 6-2.
• Položte prístroi BENNING MM 6-2 na Čelni stranu a uvolněte Čtyři vnéjsí šrouby (černé) ze spodní cásti (dno pouzdra).

Neuvolnujte srouby z tišeného obvodu pristroje BENNING MM 6-2!

• Dno krytu nadzvedněte ve spodnim dílu a sejměte jej za horní stranu z prědního dílu.
• Vyjměte jeder konec vadné pojistky z držáku pojistik.
  Vadnou pojistku zcela vysunte z drzaku pojistik.
  Vlozte novou pojistku se stejném jmenovitém proudem, spoustěci charakteristikou a stejnymi rozměry.
• Novou pojistku umistěte do středu držák u pojistky.
• Nasadte dno krytu na predni dil a naśroubujte všechny ctyří srouby.
• Nasadte viko schranky na baterie na spodni dil a utahnene srouby.
• Vsadte BENNING MM 6-2 do gumového ochranného rámu 13.

viz obrzek 14: ymena pojstky

9.5 Kalibrace

Spolecnost Benning zarucije dodrzovani technickych specifikaci uvedenych v navodu k obsluze a udaju o presnosti po dobu prvnio roku po dato dodavyk. Pro urzeni deklarované presnosti mereni musi byt pristroj pravidelné kalibrovan. Dopurcujeme Jednou rocné. Zašlete pristroj na adresu:

10. Použití gumového ochranného rámu

• Bezpečnostní měřić kabely mužete ulozit tak, ze je navinete kolem ochraného gumového rámu 13 a jejich hroty zatlacite do držák u na ochranném rámu 13 k tomu určenych (viz obr. 15).

• Bezpečnostní měří kábely mužete na ochranný gumový rám 13 pripevnit tak, aby měří hrot volné vyčnival, pak mužete k bodu měřeni príblížit meří c hrot spolu s pristrojem BENNING MM 6-1/ MM 6-2.

• Zadni podpera na gumovém ochranném rámu ⑧ umožnjuje pristroj BENNING MM 6-1/ MM 6-2 šikmo postavit (usnadnjuje prečetení zobrazovánnch dat) (viz obr. 16).

• Pryžov ochranný rám 13 obsahuje magnet, ktery lze použit k zavěšeni.

viz obrázek 15: navinuti bezpečnostnich měřićích kabelú

11. Technické udaje měřicího príslušenstvi

• norma: EN 61010-031,

• maximálni měrěné napěti proti zemi ( 12 ) a měřić kategorie: s nástrčnou Čepickou: 1000 V CAT III, 600 V CAT IV, bez nástrné Čepicky: 1000 V CAT II,
  maximánlí měréné proud 10 A,

• ochranná třida II (回), prúchozí dvojiťa nebo zesilné izolace,
• stupežnecišeni: 2,
• délka: 1,4 m, AWG 18,
• podminky okoli:

barometrickaVyskapri mefeni: maximalne 2000 m, teplota 0^ a +50~^ C ,vlhkest 50 % a 出 80 %

• Používejte vodiče jen v bezvadném stavu a takovým zpúsobem, který odpovída tomuto námodu, protože v opačnémpripadě může být poškozena k tomu určěna ochrana.
• Vyřadte vodič,Pokud je izolace poskozená neboPokud došlo k prerušeni ve

vedeni/zástréce.

• Nedotykejte se holch kontaktnich hrotu. Dotykejte se pouze rukojeti!
• Zasuţe zahnute prípojky dozkoušćho nebo měřićho pristroje.

12. OchranaŽivotniho prostre di

Po ukončeniživotnosti prístroje prosimpredejte priistroj prišlušnym sbernýmmistum na likvidaci.
