MM 62 - Multimetre BENNING - Ücretsiz kullanım kılavuzu

Ürün Tipi	Dijital Multimetre
Marka	BENNING
Model	MM 62
Boyutlar (çerçeveli)	163 x 82 x 50 mm
Boyutlar (çerçevesiz)	156 x 74 x 43 mm
Ağırlık (çerçeveli)	410 g
Ağırlık (çerçevesiz)	290 g
Güç Kaynağı	9 V Pil (IEC 6 LR 61)
Ekran	LCD 4 haneli (6000 sayım), 60 segmentli çubuk grafik
Ana Fonksiyonlar	DC/AC Gerilim, DC/AC Akım, Direnç, Kapasitans, Frekans, Sıcaklık (K tipi), Diyot Testi, Sesli Süreklilik, Temassız Gerilim Göstergesi
DC Gerilim Aralığı	600 mV - 1000 V
AC Gerilim Aralığı	600 mV - 1000 V
DC/AC Akım Aralığı	600 µA - 10 A
Direnç Aralığı	600 Ω - 40 MΩ
Kapasitans Aralığı	1 µF - 10 mF
Frekans Aralığı	100 Hz - 100 kHz
Aşırı Gerilim Kategorisi	CAT III 1000 V / CAT IV 600 V
Koruma	11 A/1000 V Sigorta, Çift Yalıtım (Sınıf II)
Koruma Sınıfı	IP 30
Çalışma Sıcaklığı	0 °C - 50 °C
Depolama Sıcaklığı	-20 °C - 60 °C
Verilen Aksesuarlar	Ölçüm Kabloları (kırmızı/siyah), K tipi sıcaklık probu, mıknatıslı koruyucu çerçeve, taşıma çantası, 9 V pil, yedek sigorta, kullanım kılavuzu
Bakım ve Temizlik	Kuru bir bezle temizleyin, solvent kullanmayın. Pil sembolü yanıp söndüğünde pili değiştirin. Arıza durumunda sigortayı değiştirin.
Onarılabilirlik	Kullanıcı tarafından değiştirilebilir sigorta. Uzman tarafından onarım.

Sık sorulan sorular - MM 62 BENNING

BENNING MM 62 ile DC gerilim nasıl ölçülür?

Döner anahtarı V (DC gerilim) konumuna çevirin. Siyah kabloyu COM jakına, kırmızıyı V jakına takın. Ölçüm uçlarını devre noktalarına yerleştirin. Dijital ekrandaki değeri okuyun.

'OL' görüntüsü ne anlama gelir?

'OL' (Aşırı Yük) görüntüsü, ölçüm aralığının aşıldığını gösterir. RANGE tuşu ile daha yüksek bir aralık seçin veya otomatik moda geçin.

'Smart HOLD' fonksiyonu nasıl kullanılır?

Ölçülen değeri kaydetmek için Smart HOLD tuşuna basın. HOLD sembolü görünür. Ölçüm 50 sayımdan fazla değişirse, ekran yanıp söner ve bir bip sesi duyulur.

Pil nasıl değiştirilir?

Cihazı kapatın ve kabloları çıkarın. Kauçuk çerçeveyi çıkarın, pil bölmesini sökün, eski pili çıkarın, yeni pili (9V) takın ve her şeyi yerine koyun.

Bir devrenin sürekliliği nasıl test edilir?

Anahtarı Ω konumuna çevirin, ardından süreklilik testini ()))) seçmek için mavi tuşa basın. Kabloları takın, ölçüm noktalarına dokunun. Bir bip sesi ve kırmızı LED, 200 Ω altındaki bir direnci gösterir.

MM 6-1 ve MM 6-2 modelleri arasındaki fark nedir?

MM 6-1 600 µA'ya kadar akım ölçer ve sıcaklık içerir. MM 6-2 10 A'ya kadar akım ölçer ve 11 A koruma sigortasına sahiptir. MM 62, MM 6-2'ye karşılık gelir.

Kapasitans nasıl ölçülür?

Kondansatörü boşaltın. Anahtarı F (kapasitans) konumuna çevirin. Kabloları takın (siyah COM, kırmızı V/Ω). Belirtilmişse polariteye dikkat edin. Ekrandaki değeri okuyun.

Ekran boş kalırsa veya yanıp sönerse ne yapmalı?

Pili kontrol edin: pil sembolü yanıp sönüyorsa değiştirin. Değilse, kabloları ve sigortaları kontrol edin. Sorun devam ederse, cihazı bir tamirciye götürün.

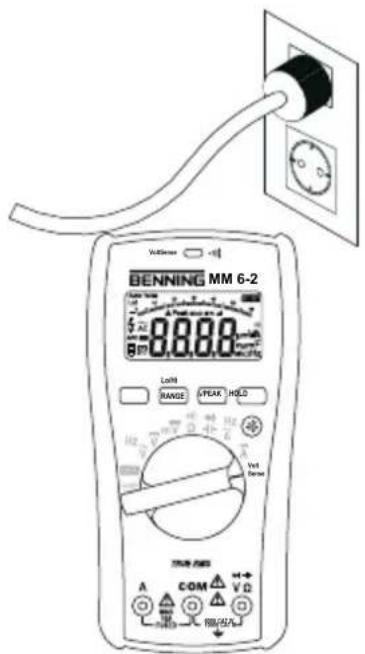

Temassız gerilim göstergesi nasıl kullanılır?

Anahtarı VoltSense konumuna çevirin. Hassasiyeti seçmek için mavi tuşa basın (Hi veya Lo). Multimetrenin önünü bir iletkene yaklaştırın. Bir bip sesi ve kırmızı LED, ≥ 230 V AC gerilimi işaret eder.

Hangi güvenlik önlemlerine uyulmalı?

Cihazı kuru bir ortamda kullanın, 1000 V CAT III / 600 V CAT IV'ü aşmayın. Gerekirse uçlara CAT III/IV kapakları takın. Fonksiyon değiştirmeden önce kabloları çıkarın. Kabloların yalıtımını düzenli olarak kontrol edin.

KULLANIM KILAVUZU MM 62 BENNING

Resim 1: Cihaz on yuzu

Resim 2: Doğru Gerilim Üçümü

Bild 3: Wechselspannungsmessung
Fig. 3: Alternating voltage measurement
Fig. 3: Mesure de tension alternative
Fig. 3: Medación de tension alterna
Obr.3:Mereni stridaveho napeti
Oxyna 3: metpnon AC-tao ns
ill. 3: Misura tensione alternata
Fig. 3: Meten van wisselspanning
Rys.3: Pomiar napiecia przemiennego
Pnc.3. NImpeHne HnpanxKeHHnepeMeHHoro Toka

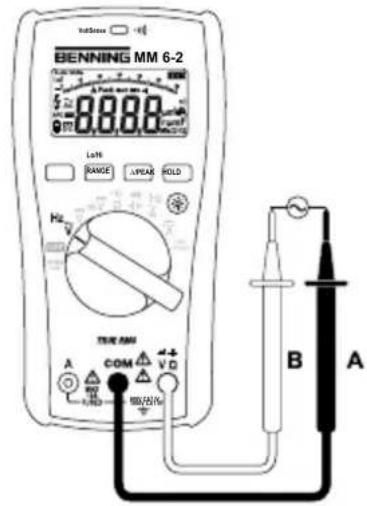

Resim 3: Alternatif Gerilim Olcumü

BENNING MM 6-2

Resim 4: Doğru Akim Ölçümü

BENNING MM 6-2

Resim 5: Alternatif Akim Ölçümü

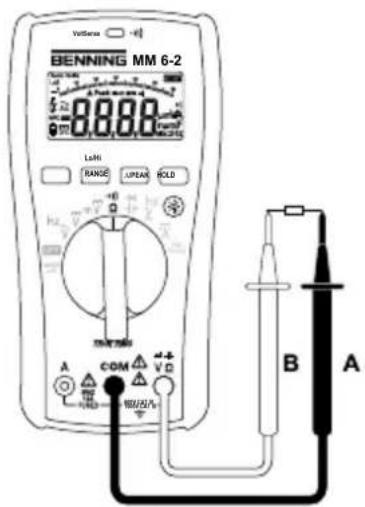

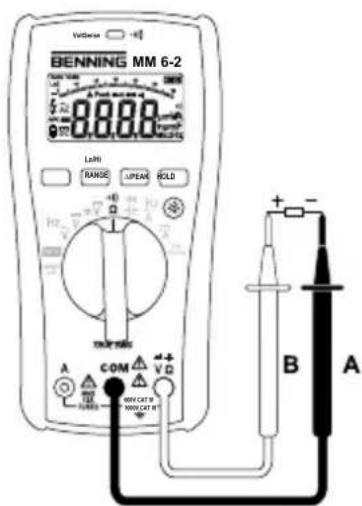

Resim 6: Direnc Olcu mu

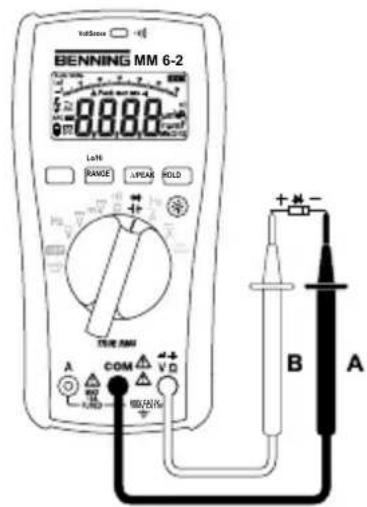

Resim 7: Diyot Kontrolu

Resim 8: Sesli Uyarici ile Surekilik kontrlu

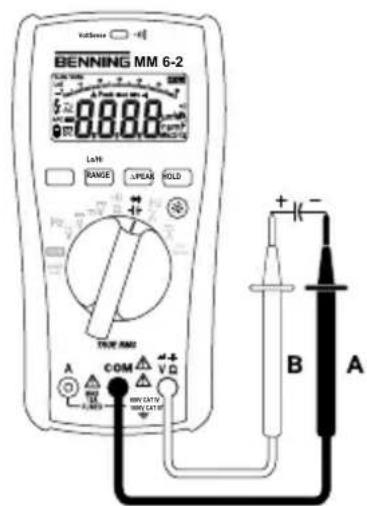

Resim 9: Kapasite Ölçümü

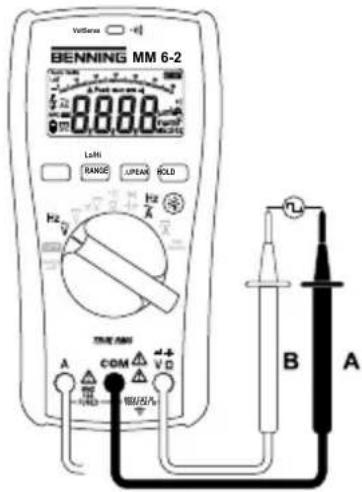

Resim 10: Frekans Olçümü

BENNING MM 6-1

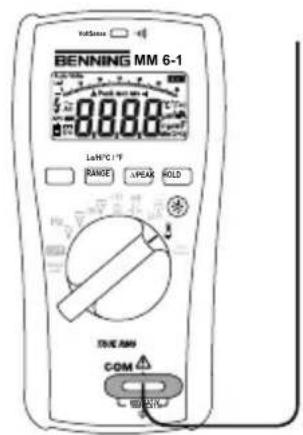

Resim 11: Isi Olçümü

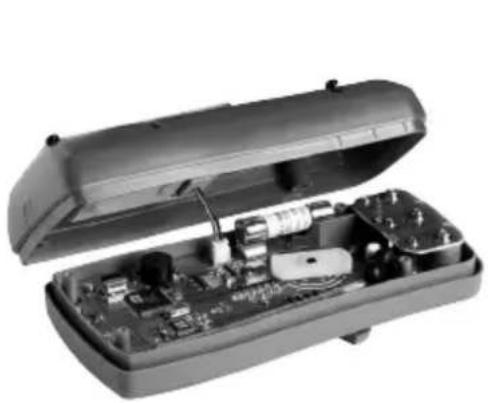

Resim 13: Batarya Değisimi

BENNING MM 6-2

Resim 14: Sigorta Degisimi

• Dogru Gerilim Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Akim Olçümü
• Alternatif Akim Ölçümü
• Direnc Olcumu
• Diyot Kontrolü
• Sureklik Kontrolü
• Kapasite Ölçümü
• Frekans Olçümü
• Isi Olçümü (BENNING MM 6-1)
  icin Dijital Multimetre

icindekiler

1. Kullanici Uyarilari
2. Güvenlik Uyarilari
3. Teslimat Kapsami
4. Cihaz Tanimi
5. Genel Bilgiler
6. Cevre Kosullari
7. Elektrik Bilgileri
8. BENNING MM 6-1/ MM 6-2 ile ölçüm
9. Bakim
10. Lastik Koruyucu Çerçevinin Kullanı
11. Ölçüm Teçhizatin Teknik Verileri
12. Cevre Koruma

1. Kullanici Uyarilari

Bu kullanma talatni

• elektronik alaninda uzmanlar ve
• elektroteknik alaninda eigim gormus kiselere yoneliktir.

BENNING MM 6-1/ MM 6-2 kuru cevrede olc um icin ongorulmstur. 1000 V DC/ AC 'den daha yuksek bir nominal gerilime sahip alan akim devrelerinde kullanilmamalir (Daha fazla bilgi icin bakiniz Bolum 6 "Cevre kosullari"). Kullanma Talimatinda ve BENNING MM 6-1/ MM 6-2 de asagidaki semboller kullanilir:

Dikkat! Míknatislar, kalp pillerin ve implante edilmis defibrilatorinçalşmasini etkileyebilir. Bu tür cihazlar taşiyorsaniz míknatisa yeterli mesafede durun.

Bu sembol elektrik tehlikesini belirtir!
Insanlara yonelik tehlikerden korumak amaci ile uyarilarin onunde bulunur.

Belgelere dikkat ediniz! Bu sembol tehlikerin onlenebilmesi icin kullanma talimatindaki uyarilarin dikkate alinmasini belirtir.

BENNING MM 6-1/ MM 6-2 üzerindeki bu sembol,
BENNING MM 6-1/ MM 6-2 cihazlarin n koruyucu izolasyona sahip
oldugunu belirir (koruma sinif II).

BENNING MM 6-2 üzerindeki bu sembol, entgre edilmis對於 sigortalari belirtir.

BENNING MM 6-1/ MM 6-2 uzerindeki bu sembol, anlamina gelir
BENNING MM 6-1/ MM 6-2 AB direktiflerine uygun.

Bu sembol, boşalmış batarya güstergesinde belirir.

Bu sembol "sureklilik kontrlu" alanini tanimlar. Akustik uyarici sesli sonuc bildirimine yarar.

Bu sembol "diyot kontrolunu" tanimar.

Bu sembol "Kapasite oIcumu" alanini tanimlar.

(DC) Doğru Gerilim veya Akim

(AC) Alternatif Gerilim veya Akim

Toprak (toprağa karşi gerilim).

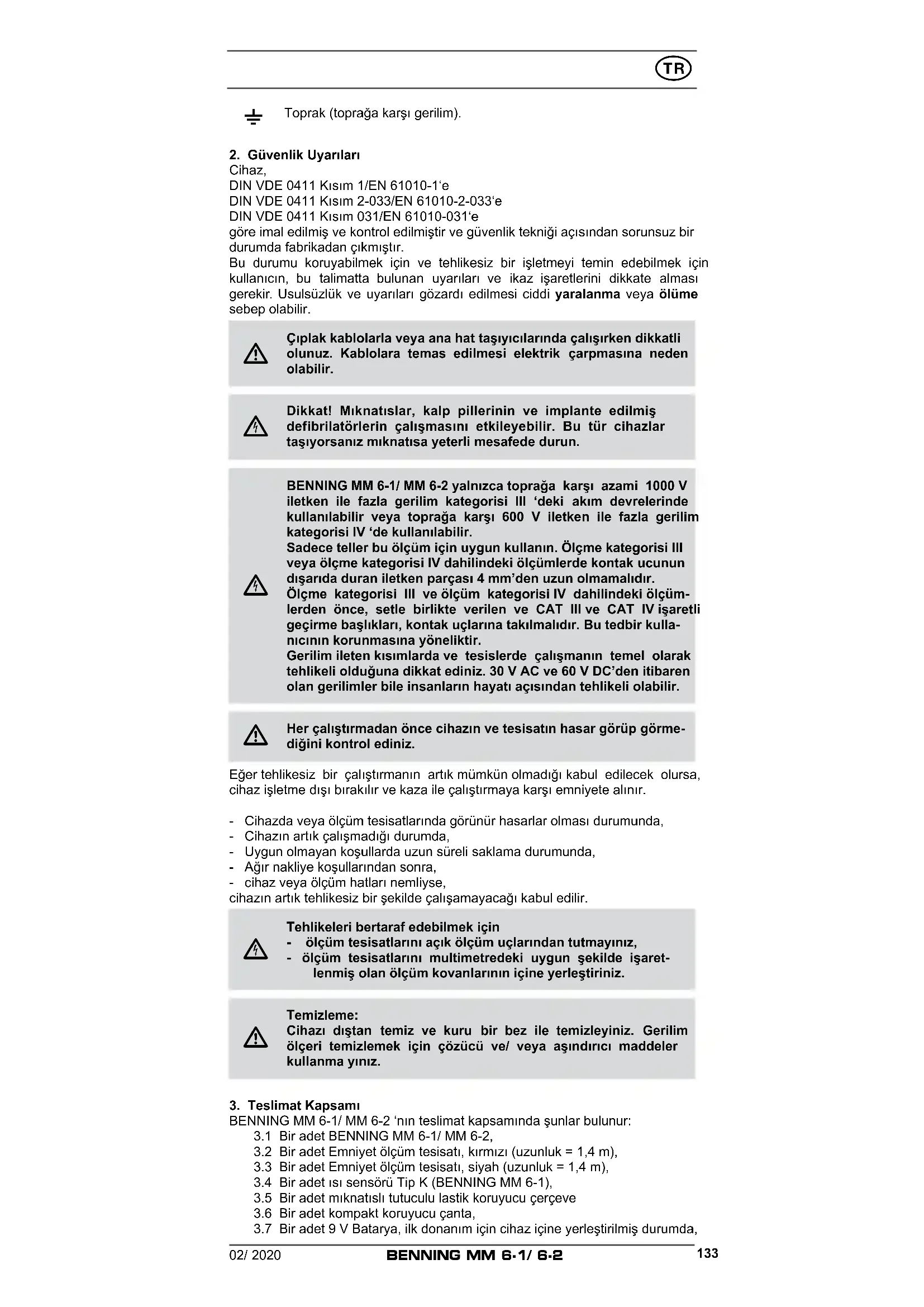

2. Güvenlik Uyarilari

Cihaz.

DIN VDE 0411 Kisim 1/EN 61010-1'e

DIN VDE 0411 Kisim 2-033/EN 61010-2-033'e

DIN VDE 0411 Kisim 031/EN 61010-031e

gore imal edilmis ve kontrl edilmistir ve guvenlik tekniqi aciisindan sorunsuz bir durumda fabrikadan cikmiistr.

Bu durumu koruyabilmek icin ve tehlikesiz bir islet Meyi temin edebilmek icin kullanicin, bu talimatta bulunan uyarilari ve ikaz isaretlerini dikkate almasi gerekir. Usulsuzlik ve uyarilari gozardi edilmesi ciddi yaralanma vya olume sebep olabilir.

Ciplak kabololarla veya ana hat taşiyicilarnda calisirken dikkatli olunuz. Kabolara temas edilmesi elektrik carpmasina neden olabilir.

Dikkat! Minkatislar, kalp pillerinin ve implante edilmis defibrilatorin calismasini etkileyebilir. Bu tur cihazlar taşiyorsaniz minkatisa yeterli mesafede durun.

BENNING MM 6-1/ MM 6-2 yalnizca topraja karsi azami 1000 V iletken ile fazla gerilim kategorisi III 'deki akim devrelerinde kullanilabilir vya topraja karsi 600 V iletken ile fazla gerilim kategorisi IV de kullanilabilir.

Sadece teller bu olçüm icin uygün kullanin. Olçme kategorisi III veya olçme kategorisi IV dahilindeki olçümlerde kontak uçunun disarida duran iletken parçasi 4 mm'den uzun olmamaldir.

Ölçme kategorisi III ve ölcüm kategorisi IV dahilindeki ölcümlerden once, sette birlikte verilen ve CAT III ve CAT IV isaretli geleirme baslikları, kontak uzclarina takilmaldir. Bu tedbir kullačinın korunmasina)yöneliktir.

Gerilim ileten kismlarda ve tesislerde calismanin temel olarak tehlikeli olduguna dikkat ediniz. 30 V AC ve 60 V DC'den itibarenolan gerilimler bile insanlarin hayati acsisindan tehlikeli olabilir.

Her calistirmadan once cihazin ve tesisatin hasar gorp gormedigi kontrol ediniz.

Eger tehlikesiz bir calistirmanin artik mumkun olmadiği kabul edilecek olursa, cihaz isletme dişi birakilir ve kaza ile calistirmaya karsi emniyete alinir.

• Cihazda veya ölçüm tesisatlarinda görünür hasarlar olması durumunda,

• Cihazin artik calismadi'durumda,

• Uygun olmayan kosullarda uzun sureli saklama durumunda,

• Aqir nakliye kosullarindan sonra,

• cihaz veya ölcüm hatlari nemliyse,

cihazin artik tehlikesiz bir sekilde calisamayacag kabul edilir.

Teh likeleri bertaraf edebilmek icin

• ölcüm tesisatarlı n acik ölcüm uçclarindan tutmayiniz,

• ölçüm tesisatlarini multimetredeki uygün sekilde isaretlenmis對於 ölçüm kovanlarinin icine yerleştiniriz.

Temizleme:

Cihazi distan temiz ve kuru bir bez ile temizleyiniz. Gerilim olceri temizlemek icin cozuc ve/ veya asindirici maddeler kullanma yiniz.

3. Teslimat Kapsami

BENNING MM 6-1/ MM 6-2 'nīn teslimat kapsaminda sunlar bulunur:

3.1 Bir adet BENNING MM 6-1/ MM 6-2,
3.2 Bir adet Emniyet olcum tesisati, kirmizi (uzunluk = 1,4 m),
3.3 Bir adet Emniyet olçüm tesisati, siyah (uzunluk = 1,4 m),
3.4 Bir adet isi sensoru Tip K (BENNING MM 6-1),
3.5 Bir adet miknatisli tutuculu lastik koruyucu cergeve
3.6 Bir adet kompakt koruyucu canta,
3.7 Bir adet 9 V Batarya, ilk donanim icin cihaz icine yerleştilmiş durumda,

3.8 Bir adet sigorta, ilk donanim icin cihaz icine yerleştilmş durumda (BENNING MM 6-2),
3.9 Bir adet Kullanma Talimati

Opsiyonel techizat hakkinda not:

• Isi algilayicisi (K tip) V4A borudan

Kullanim: Yumusak plastik maddeler, sivilar, gaz ve hava icin icine batirma

Algilayicisi

Ölçüm alanı: - 196 °C ile + 800 °C arasinda.

Ölcüler: Uzunluk = 210 mm, Boru uzunluğu = 120 mm, Boru capi = 3 mm,

V4A (parca no 044121)

Asinapanparçalariocinyar:

• BENNING MM 6-2, asiri yuk koruması icin sigortarı icerir.

Bir adet sigorta, nominal akim 11 A cevik (1000 V), 30 kA, cap = 10 mm, uzunluk = 38 mm (parca no 10218772).

• BENNING MM 6-2, bir adet entegre 9V batarya (IEC 6 LR 61) tarafindan beslenir.

• Yukarida belirtilmis olan emniyet olçüm tesisatlari (kontrol edilmis techizat),

CAT III 1000 V/ CAT IV 600 V 'a uygundur ve 10 A akim icin izin verilmistir.

4. Cihaz Tanimi

Bakiniz Resim 1: Cihaz on yuzu.

Resim 1'de belirtilmisolean gosterreich ve kumanda elemanlari asagidaki sekilde tanimlanir:

Dijital gõsterge, ölcüm değeri icin, bargrafik gõsterge icin, alan aşimi gõstergesi icin.
Polarite (kutup) gostergesi.
3 Batarya gostergesi,
4 Islev tu su (mavi),
5 RANGE tuşu, otomatik / manuel (elle) olçüm alanina donûstürme,
6 / PEAKtuu,bagli deger fonksiyonu veya azami deger kaydi
Smart HOLD tuşu,
Tuş, (sari), ekran (gösterge) aydinlatması,
9 Gevirmeli salter, olcum fonksiyonunun secimi icin,
10 Kovan (pozitif), V, Ω, -Hz, μA, (+BENNING MM 6-1) icin veya V, Ω, -Hz, Hz (BENNING MM 6-2)
COM Kovani, akim olcumu, gerilim olcumu, direnc olcumu, frekans olcumu, isl olcumu, kasite olcumu, sureklilik ve diyot kontrolu icin ortak kovan.
Kovan (pozitif), 10 A alanı icin, 10 A'e kadar olan akimlar icin.
8 Lastik koruyucu cergeve.
LED (kirmizi) gerilim gõstergesi icin ve sureklilik kontrlü

Do gr ak ve gerilim icin otomatik polarite (kutup) gestergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gõsterge ①, 15 mm yazi yüksekliğine sahip對於 ondalik noktali, ④ haneli sivi kristal gõstergedir. En buyuk gõsterge degeri 6000'dir.
5.1.2 Barggrafik österge 60 segmenten olusur.
5.1.3 Kutup östergesi 2 otomatik olarak calisir. Kovan tanimlamasina karşı yalinizca bir kutup “-“ ile östertilir.
5.1.4 Alan asimi "OL" ile veya "-OL" ile ve kismen de akustik uyari ile goesterilir.

Dikkat, asiri yuke gostege ve ikaz olmaz.

5.1.5 Doner salter 9, olcum fonksiyonunu secmek icin kullanilir.
5.1.6 "RANGE" (ARALIK) aralık tusu 5 ayında hem manuel öçüm alan-. larınin siralanmasina hem de ekranda "AUTO" nun kılımasina hizmet ediyor. Tusun baslil tutulmasiyla (2 saniye) otomatik aralık seçimi/seçilir ("AUTO" gõstergesi).
5.1.7 / PEAK tusu ⑥ (baigl deger fonksiyonu), guncel gosterreich degerini kayder deer ve kayitli olan olc um degeri ile sonraki olc um degerleriarasindaki farki (ofset) ekranda goruntuler. / PEAK tusu 2 saniye sureyle basili tutulduugunda cihaz PEAK (PIK) islevine gecer (pik deger kaydt). PEAK islevi, mV/ V AC ve mA/ A AC islevinde positif ve negatif pik degeri/ tepeden tepeye amplitudü (>1 ms) belirleyip kaydeder. Tuasa basarak Pmax, Pmin ve guncel olc um degeri (Pmax, Pmin) acilabilir. Tuasa daha uzun basarak (2 saniye) normal modu geri gadilir.
5.1.8 "Smart HOLD" Ölçüm değerini hafizaya alma. "Smart HOLD "tuşuna ⑦ basilarak olçüm değeri hafizaya alinir. Ekranda ayınzamanda"HOLD" sembolü gosterilir ①. Olçüm değerin kayıltı değerin 50 sayidan üzerine çikmasi durumunda olçüm değeridehyisikligi ekranın yanıp sonmesi ve bir sinal yesi ile gosterilir. (AC ve DC gerilim/akimarasindaki olçüm değeridehyisiklikleri taninmaz). Tuşa yeniden basilarak olçüm moduna

geri gelinir.

5.1.9 Tuş (sari) ⑧, ekranın aydinlatmasınéçar. Aydinlatma 2 dakika sonra otomatik olarak veya tuşa tekrar basarak kapatılır.

5.1.10 I\lev tu\text{山}$ mavi 4 doner salter konumunun ikinci islevini secer.

Şalter Konumu İsley
Hz V	V ➔ Hz
1)Ω	Ω ➔ 1)
-1(-)	-1(-) ➔ -1(-)
AHz ➔ Hz	A
μA	μA ➔ μA
I	°C ➔ °F

5.1.11 BENNING MM 6-1/ MM 6-2'nin ölçüm orani, nominal olarak dijital gõsterge icin saniyede 2 ölçümdur.

5.1.12 BENNING MM 6-1/ MM 6-2, cevirmeli salter ile kapatilir veya açilabilir. Kapatma konumu "OFF" dur.

5.1.13 BENNING MM 6-1/ MM 6-2, yaklaşık 20 dakika sonra Kendiligi- den kapanir (APO, Auto - Power - Off/ otomatik olarak Kendilili- ginden kapanma). Bir tuşa basildiğnda tekrar devreye girer. Ot- matik kapama, ilev tusunu (mavi) calistirarak ve ayni zamanda BENNING MM 6-1/ MM 6-2'yi "OFF" salter konumundan acarak devre disi bira bilir.

5.1.14 Dijital gostergenin segmentleri, "Smart HOLD" tusunu 7 calistirarak ve ayni zamanda BENNING MM 6-1/ MM 6-2'yi "OFF" salter konumundan açık konuma getirilerek kontrol edilir.

5.1.15 Ölçüm değerinin isi katsayisi: 0,1 x (belirtilmigi olan olçüm kesinligi)/°C < 18 °C veya > 28 °C, 23 °C'lik referans isisina baglı olarak.

5.1.16 BENNING MM 6-1/ MM 6-2 bir adet 9 V batarya tarafindan beslenir (IEC 6 LR61).

5.1.17 Pil gostergesi 3 surekli olarak kalan pil kapasitesini azami 3 segment uzerinden gosterir.

Pil sembolunde tum segmentler kayboldugunda ve pil sembolu yanip-sondugunde, insanlar icin hatali olcum sonucunda olusabilecek tehlikeleri onlemek icin hemen pilleri yenileriyle degistiriniz.

5.1.18 Bir bataryanin omru yaklasik ordeal 200 saattir (alkali batarya).

5.1.19 Cihazin ölcüleri

(uzunluk x genislik x yükseklik) = 156 x 74 x 43 mm lastik koruyucu ceve olmadan.

(uzunluk x genislik x yükseklik) = 163 x 82 x 50 mm lastik koruyucu;cérçeve ile birlikte

Cihaz agirligi:

290 gr lastik koruyucu cergeve olmadan

410 grlastikkoruyucu cergeveli

5.1.20 Birlikte verilmis olan emniyet olcum tesiatarinin BENNING MM 6-1/ MM 6-2'nin nominal gerilimi ve nominal akimi icin uygun oldugu açikça belirtilmistir.

5.1.21 BENNING MM 6-1/ MM 6-2, bir lastik koruyucu cergeve 13 ile mekanik hasarlara karsi korunmustur. Lastik koruyucu cergeve 13, BENNING MM 6-1/ MM 6-2'yi olcumler esnasinda kaldirip dikme veya entegre edilmis mknatis uzerinden sabitlme imkani sunar.

6. Cevre Kosullari

• BENNING MM 6-1/ MM 6-2, kuru cevre de olcum icin ongorulmustur,
• Ölçümler sirasindaki barometrik yükseklik : Azami 2000 m
• Fazla gerilim kategorisi/ kurulus kategorisi : IEC 60664/ IEC 61010-1 → 600 V Kategori IV, 1000 V kategori III.
• Kirlenme derecesi : 2.
• Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3-Birinci tanitma rakami: Tehlikeli parcalarin girisine karsi koruma ve kat yabanci maddelere karsi koruma, >2,5mm cap.

0 - ikinci tanitma rakami: Sudan koruma yok,

• Calisma isisi ve goreli hava nemi,

0^ ila 30^ arasindaki calisma isisinda: goreli hava nemi % 80'den az, 30^ ila 40^ arasindaki calisma isisinda: goreli hava nemi % 75'den az, 40^ ila 50^ arasindaki calisma isisinda: goreli hava nemi % 45'den az,

• Depolama isisi: BENNING MM 6-1/ MM 6-2, - 20^ ila + 60^ arasinda (hava nemi % 0 ila % 80) depolanabilir. Bu sirada batarya cihazdan Çikartı maldir.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

• ölcüm değerinin goreli kismınin ve

• lijitlerin sayisin (yani son hanenin sayisal adiminin) toplamindan olusur.

Bu olçüm kesinligi, 18 °C ila 28 °Carasindaki sicutlklarda ve % 80'den daha)dusuk goreli hava nimindeGPCerlidir.

Ölçüm değeri ortalama degere gore elde edilmşir ve efektif değer olarak gosterilir (TRUE RMS, AC-bagliantı). Dikdortgen sinyaller özel olarak belirlenmşir. Sinus seklinde olmayan eğri formlarinda goşterge değeri kesin olmaz. Bu durumda asaşidaki Crest faktörleri icin ilave bir hata ortaya çár:

1,0 ila 2,0arasindaki Crest Faktoru ilave hata ^+ % 3,0
2,0ila 2,5arasindaki Crest Faktorilave hata ^+ % 5,0
2,5 ila 3,0arasindaki Crest Faktorilave hata ^+ % 7,0 (4000 basamaaga kadar gecerli)

7.1 Dogru Gerilim Alanari DC

Giris direnci 10 MΩ 'dur.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşırı)yük) gõstergesi	Sinirlama Ölçüm kesinligi
6,000 V	6,600 V	0,001 V ± (olçüm değerinin % 0,5'i kadar + 5 dijit)
60,00 V	66,00 V	0,01 V ± (olçüm değerinin % 0,5'i kadar + 5 dijit)
600,0 V	660,0 V	0,1 V	± (olçüm değerinin % 0,5'i kadar + 5 dijit)
1000 V	1100 V	1 V	± (olçüm değerinin % 0,5'i kadar + 5 dijit)

7.1.1 Doğru Gerilim Alanlari mV DC

Giris direnci 10 MΩ 'dur.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşırı)yük gõstergesi	Sinirlama Ölçüm kesenkıng
600,0 mV	660,0 mV	0,1 mV	± (olçümdehyerinin % 0,5i kadar + 8 dijit)

7.2 Alternatif Gerilim Alanari AC

Giris direnci 10 MΩ parallel < 100 pF.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alanı	OL (aşkı)yük göseregesi	Sinirlama	Ölçüm kesinligi 45 Hz - 500 Hzarasındaki frekans alanindo (sinü)
600,0 mV	660,0 mV	0,1 mV	± (ölcüm değerinin % 1,0'i kadar + 8 dijit)*
6,000 V	6,600 V	0,001 V	± (ölcüm değerinin % 1,0'i kadar + 5 dijit)*
60,00 V	66,00 V	0,01 V	± (ölcüm değerinin % 1,0'i kadar + 5 dijit)*
600,0 V	660,0 V	0,1 V	± (ölcüm değerinin % 1,0'i kadar + 5 dijit)*
1000 V	1100 V	1 V	± (ölcüm değerinin % 1,0'i kadar + 5 dijit)*

* >10 dijit

7.3 AutoV, LoZ Araliqi

Yakl. 3 kΩ'lik Düşuk ohmlu giris direnci indüktif ve kapasitif gerilimlerin bastirilmasa neden olur.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşkı)yüz göstergesi	Sinirlama	Ölçüm kesinligi 45 Hz - 500 Hzarasındaki frekans alanında (sinü)
600,0 V	660,0 V	100 mV	± (olçüm değerin % 2,0'ü kadar + 5 dijit)*
1000 V	1100 V	1 V	± (olçüm değerin % 2,0'ü kadar + 5 dijit)*

• 10 dijit

7.4 Dogru Akim Alanlari DC (BENNING MM 6-2)

Asiri yuk koruması:

• 11 A (1000 V AC/ DC) sigorta, 30 kA, cevik, 10 A girisinde

Maksimum Olcum Suresi:

• 5 A araliği: 3 dakika (duraklama > 20 dakika)

• 10 A araliğ: 30 saniye (duraklama > 10 dakika)

Ölçüm Alani	OL (aşırı yük) gõstergesi	Sinirlama Ölçüm kesinligi
6,000 A 6,600 A 0,001 A ± (olçümdehyerinin % 1,0'i kadar + 5 dijit)
10,00 A 20,00 A 0,01 A ± (olçümdehyerinin % 1,0'i kadar + 5 dijit)

7.4.1 Doğru Akim Alan μA DC (BENNING MM 6-1)

Giris direnci 3k 'dur.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşırı)yük gõstergesi	Sinirlama Ölçüm kesenllı
600,0 μA	660,0 μA	0,1 μA	± (olçümdehyerinin % 1,0'i kadar + 5 dijit)

7.5 Alternatif Akim Alanari AC (BENNING MM 6-2)

Asiri yuk koruması:

• 11 A (1000 V AC/ DC) sigorta, 30 kA, cevik, 10 A girisinde

Maksimum Olcum Suresi:

• 5 A araligi: 3 dakika (duraklama > 20 dakika)

• 10 A araligi: 30 saniye (duraklama > 10 dakika)

Ölçüm Alani	OL (aşkı)yüz göstergesi	Sinirlama	Ölçüm kasınligi 45 Hz - 500 Hz arasindaki frekans alanında (sinü)
6,000 A	6,600 A	0,001 A	± (ölcüm değerin % 1,5'i kadar + 5 dijit)*
10,00 A	20,00 A	0,01 A	± (ölcüm değerin % 1,5'i kadar + 5 dijit)*

• 6 A ölcüm aralıgün ≥ 20 mA'den itibaren, 10 A ölcüm aralıgün ≥ 100 mA'den itibaren

7.5.1 Alternatif Akim Alan A AC (BENNING MM 6-1)

Giris direnci 3k dur.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşkı yük) gõstergesi	Sinrlama	Ölçüm kesinligi 45 Hz - 500 Hzarasındaki frekans alaninda (sinüs)
600,0 μA	660,0 μA	0,1 μA	± (ölçümdehyerinin % 1,5'i kadar + 5 dijit)*

• Ölçüm araligi ≥ 1 μA'den itibaren

7.6 Direnc Alanlari

Asiri yuk koruması: 1000 VAC/DC

Ölcüm Alani	OL (aşırı yük) göseregesi	Sinirlama	Ölcüm kesinkı
600,0 Ω	660,0 Ω	0,1 Ω	± (ölcüm değerin % 0,9'i kadar + 8 dijit)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (ölcüm değerin % 0,9'i kadar + 5 dijit)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (ölcüm değerin % 0,9'i kadar + 5 dijit)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (ölcüm değerin % 0,9'i kadar + 5 dijit)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (ölcüm değerin % 0,9'i kadar + 5 dijit)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (ölcüm değerin % 1,5'i kadar + 8 dijit)*

• 10 MΩ'lik ölcüm değerleri gõstergenin islemesine (maks. ± 50 sayi) neden olur

7.7 Diyot kontrlü

Asiri yuk koruması: 1000 VAC/DC

Azami bosta calisma gerilimi: 1,8 V

Ölçüm Alani	OL (aşırı yük) gõstergesi	Sinirlama	Ölçüm kesianlıgi
1,500 V	1,550 V	0,001 V	± (olçümdehyerinin % 0,9'i kadar + 5 dijit)

7.8 Säreklik kontrolü

Asiri yuk koruması: 1000 VAC/DC

Entegre akustik uyarici, 20 Ω ila 200 Ω'dan kucuk R direnclerde sesli uyarida bulunur. Sinyal sesi 200 Ω uzerinde bir R direncinde susar. Ek olarak geleçiste cihazın kafa bolgesindeki kirmizi LED 4 yanar.

Ölçüm Alani	OL (aşırı)yük göstergesi	Sinirlama Ölçüm kesianlıgi
600,0 Ω 660,0 Ω 0,1 Ω ± (olçümdeğerin % 0,9i kadar + 8DMI)

7.9 Kapasite alanlari

Sartlar: Kondansatorl dearj olmus ve belirtilen kutuplara gore yerlestirilmis olmalidir.

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşır)yük) gösterreichı	Sinirlama Ölçüm kesianlıkı
1,000 μF	1,100 μF	0,001 μF ± (olçüm değerinin % 1,9'i kadar + 8 dijit)
10,00 μF	11,00 μF	0,01 μF ± (olçüm değerinin % 1,9'i kadar + 5 dijit)
100,0 μF	110,0 μF	0,1 μF ± (olçüm değerinin % 1,9'i kadar + 5 dijit)
1,000 mF	1,100 mF	0,001 mF	± (olçüm değerinin % 1,9'i kadar + 5 dijit)
10,00 mF	11,00 mF	0,01 mF	± (olçüm değerinin % 1,9'i kadar + 5 dijit)

7.10 Frekans Alanari

Ölçümlerinde aşırı yük koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşırıystems)	Sinirlama Ölçüm keseinligi
100,00 Hz	100,00 Hz	0,01 Hz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
1000,0 Hz	1000,0 Hz	0,1 Hz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
10,000 kHz	10,000 kHz	0,001 kHz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)
100,00 kHz	100,00 kHz	0,01 kHz	± (ölçüm değerinin % 0,1'i kadar + 5 dijit)

Asgari Frekansi: 1 Hz

Asgari Hassasiyet:	VAC(1 Hz - 10 kHz)’a icin > 5 Veff
	VAC(10 kHz - 50 kHz)’a icin > 20 Veff, (50 kHz - 100 kHz) icin
	belirlenmemistir
	AC’a icin > 0,6 Aeff

7.11°C/°F Isi Alanari (BENNING MM 6-1)

Asiri yuk koruması: 1000 VAC/DC

Ölçüm Alani	OL (aşkı yük) gõstergesi	Sınırlama	Ölçüm kesianlıgi
-40 °C - +400 °C	-44 °C - +440 °C	0,1 °C	± (ölçümdehyerinin % 1'i kadar + 20 dijit)
-40 °F - +752 °F	-44 °F - +824 °F	0,1 °F	± (ölçümdehyerinin % 1'i kadar + 36 dijit)

• Verilen ölcümDOGRULUGUNA K-tipi sicutlik sensörünün ölcümDOGRULUGU eklenmelidir.

Tel sicaklik sensorü K-tipi: Ölçüm Alani: -60 °C ila 200 °C Ölçüm kesenligi: ±2 °C

Ölçüm hassasiyeti, durağan ortam sicutikları < ± 1 °C,——in geleçerlidir. Ortam sicutı ≥ 2 °C)—değistikten sonra olçüm hassasiyeti—heçleri, 2)—saat sonra"—geçerlidir.

7.12 AC V/ AC A için PEAK HOLD

Belirtilen ölcüm hassasiyetine ± 150 basamak eklenmelidir.

Dikdörtgen sinyaller özel olarak belirlenmemmistir.

8. BENNING MM 6-1/ MM 6-2 ile ölcüm

8.1 Ölçümün Hazırlanması

BENNING MM 6-1/ MM 6-2'yi yalnizca belirtilmis olan depolama ve calisma isisi kosulla rinda kullaniniz ve saklayiniz, surekli gunes igina maruz birakmayiniz.

Nominal Gerilim ve Nominal Akim verilerini emniyet olcum tesisatlari uzerinde kontrl ediniz. Teslimat kapsami dahilinde bulunan emniyet olcum tesisatlarinin nominal gerilimi ve nominal akimi BENNING MM 6-1/ MM 6-2'ye uygundur.
- Emniyet ölçüm tesisatarlınin izolasyonunu kontrol ediniz. Eger izolasyon hasar görtmş ile emniyet ölçüm tesisatlari derhal ayrlmalidir.
- Emniyet olçüm tesisatın s urekligi n kontrl ediniz. Eger emniyet olçüm

tesisatinin icindeki iletken kiriImis ise emniyet olcum tesisati derhal ayrilmalidir.

• Cevirmeli salterde 9aska bir fonksiyon seilmeden once emniyet olcum tesisatlar olcum yerinden ayrilmalidir.
• BENNING MM 6-1/ MM 6-2'nin yakindaki kuvetli parazit kaynakları, sabit olmayan östergeye ve olçüm hatalarına neden olabilir.

8.2 Gerilim ve Akim Olçümü

Topraklamaya karşi azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING MM 6-1/ MM 6-2 'nin

COM kovani 1

V,Ω，μA，（+）BENNINGMM6-1)iin veya V,Ω，Hz iKovan (BENNING MM 6-2)

• 10 A alanı icin kovan (BENNING MM 6-2)

kovanlarindaki toprağa karşi azami gerilim 600 V CAT IV/ 1000 V CAT III kadan olmalidir.

8.2.1 Gerilim Ölçümü

• Cevirmeli Salter

9 ile istenen fonksiyonu (，）

BENNING MM 6-1/ MM 6-2'de seciniz.

• Siyah emniyet ölcüm tesisatı BENNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayıniz.

• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan ile irtibatlayıniz.

• Emniyet olçüm tesisatlarini olçüm noktaları ile irdibatlayiniz. Olçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakiniz Resim 2: Dogru Gerilim Olcumu

Bakiniz Resim 3: Alternatif Gerilim Ölümü

8.2.2 Akim Olcumu

• Cevirmeli Salter Jile istenen alanı ve fonksiyonu (A AC/DC veya μA AC/DC) BENNING MM 6-1/ MM 6-2'de seçıniz.

• Siyah emniyet ölcüm tesisatı BenNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayiniz.

• Kirmizi güvenlik ölcüm kablosunu, BENNING MM 6-2'deki A-bolgesi (en fazla 10 A AC/DC)—in sokit ile veya BENNING MM 6-1'deki V, Ω, Hz, μA AC/DC, -, (-) (en fazla 600 μA DC)—in sokit ile temas ettirin.

• Fonksiyonda (JA) BENNING MM 6-1'deki tus (mavi) ④ ile olçülecek olan akim Türü (dogru akim (DC) veya alternatif akim (AC)) seçilmelidir.

• Emniyet olçüm tesisatlarini olçüm noktaları ile irdibatlayiniz. Olçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ① okuyunuz.

Bakiniz Resim 4: Dogru Akim Ölçümü

Bakiniz Resim 5: Alternatif Akim Olumu

8.3 Direnc Ölçümü

• Cevirmeli Salter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (Ω, 1)seciniz.

• Siyah emniyet ölcüm tesisatı BENNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayıniz.

• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan ile irtibatlayıniz.

• Emniyet olçüm tesisatlarini olçüm noktaları ile irdibatlayiniz. Olçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital gõstergeden ① okuyunuz.

Bakiniz Resim 6: Direnc Olcumu

8.4 Diyot Kontrolü

• Cevirmeli Salter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (H←, H) seçiniz.
• Mavi tuş ④ ile BENNING MM 6-1/ MM 6-2'de diyot kontrolüne (--) geleçın.
• Siyah emniyet ölcüm tesisatı BENNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayıniz.
• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan ile irtibatlayıniz.
• Emniyet ölcüm tesisatarlini diyot böglanti noktaları ile irtibatlayiniz. Ölcüm değerini BENNING MM 6-1/ MM 6-2'deki ijital göstergeden ➀ okuyunuz.
• Akim yönunde yerleştilmiş olan normal akış yönündeki Si- diyotu yüzakı gerilimi 0,4 V ila 0,8 Varasinda gösterilir. "000" gõstergesi, diyotta bir kisa devreyi belirtir.
• Ileri yonde gerilim tespit edilmezse, ilk once diyotlarin polarizasyonunukontrol edin. Buna ragmen ileri yonde gerilim gene goruntulenmezse diyot

larin ileri yonde gerilimi, olcum sinirlarinin disindadir.

Bakiniz Resim 7: Diyot kontrolü

8.5 Sesli ikaz ve kirmizi LED ile gezirgenlik kontrolü

• Cevirmeli Salter ⑨ ile BENNING MM 6-1/ MM 6-2'deki istenen fonksiyonu (Ω,))seciniz.
• Mavi tus ④ ile BENNING MM 6-1/ MM 6-2'de gezirgenlik kontrlüne (1)!)进展情况.
• Siyah emniyet ölcüm tesisatı BenNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayıniz.
• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan ile irtibatlayıniz.
• Emniyet olçüm tesisatlarini olçüm noktaları ile irtibatlayınüz. COM kovani ve kovan arasindaki hat direncı, 20 Ω ile 200 Ωarasinda bir degerin altinda kalirsa, BENNING MM 6-1/ MM 6-2'de takili alan sesli ikaz duyulur ve kirmizi LED yanar.
  Bakiniz Resim 8: Akustik uyarici ile sureklik kontrolü.

8.6 Kapasite Ölümü

Kondansatörleri kapasite olçümunden once tamamen boşaltıniz! Kapasite olçümün incin hcbir zaman kovanlara gerilim baglamayıniz! Cihaz hasar görebilir veya bozulabilir! Hasar görtmş bir cihazdan dolayi elektrik tehlikesi ortaya çkil bilir!

• Cevirmeli salter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (H)eciniz.
• Kondansatördeki kutuplari belirleyiniz ve kondansatoru tamamen boşaltıniz.
• Siyah emniyet ölcüm tesisatı BenNING MM 6-1/ MM 6-2'deki COM kovani ① irti batlayıniz.
• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan ile irtibatlayıniz.
• Emniyet ölçüm tesisatlarini boşalmı kondansatörler ile kutuplarına gü iri-batlayiniz, BENNING MM 6-1/ MM 6-2 'deki djital östergeyi ➀ okuyunuz.

Bakiniz Resim 9: Kapasite ölçümü.

8.7 Frekans Olcumu

• Doner salter 9 ile BENNING MM 6-1'de istediginiz fonksiyonu (VHz) veya BENNING MM 6-1'de fonksiyonu (VHz veya Hz) seciñ.
• Siyah emniyet ölcüm tesisatı BENNING MM 6-1/ MM 6-2'deki COM kovani ① ile irtibatlayıniz.
• Gerilim araliginda frekans olçümün icin kirmizi güvenlik olçüm hattı kovan 10 ile BENNING MM 6-1/ MM 6-2'ye baglayın tuş (mavi) 4 ile frekans olçümüne (Hz)GPCi yapin.
• Akim araliginda frekans ölçümü icin kirmizi güvenlik ölçüm hattı nikan 12 ile BENNING MM 6-2'ye baglayin ve tuş (mavi) 4 ile frekans ölçümüne (Hz) geleçis yapın.
• Lütfen BENNING MM 6-1/ MM 6-2'deki frekans ölcümleri icin asgari hassasiyete dokkat ediniz!
• Emniyet olçüm tesisatlarini olçüm noktaları ile irdibatlayiniz, olçüm değerini BENNING MM 6-1/ MM 6-2'deki dijital göstergeden ➀ okuyunuz.

Bakiniz Resim 10: Frekans Olçümü.

8.8 Isi Olcumu (BENNING MM 6-1)

• Cevirmeli Şalter ⑨ ile BENNING MM 6-1'deki istenen fonksiyonu ( ) seçıniz.

-Tusla (mavi) 4^ veya ^ C^ ye gecin.
- Sicaklik sensörünü (K tipi) COM 1 kovanina ve kovan 10'a kutuplar.Doğru olacak sekilde baglayin.
- Kontak yerlerini (sensör tesisatinin ucu) ölcülecek yere yerleştiniz. Ölcüm değerini BENNING MM 6-1'deki dijital böstergeden OKuyunuz.

Bakiniz Resim 11: Is Olcumu

8.9 Gerilim Indikatoru

Gerilim goftergesi islevi gerilimsizligin belirlenmesine hizmet etmez. Akustik veya optik sinyal goftergesi olmadan da tehlikeli bir temas gerilimi mevcut olabilir. Elektrik carpma tehlikesi!

• Cevirmeli salter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (VoltSense) seçiniz.
• Tüş (mavi) ④ ile Hi (yüksek hassasiyet) veya Lo (duşuk hassasiyet) ayar-layin.
• Gerilim gosterge islevi icin olcüm kablolari gerekmemektedir (bir almasan alanin temassiz algilanması). BENNING MM 6-1/ MM 6-2 kafasinin bol

gesinde kayit sensorü bulunur. Bir faz gerilimin yeri belirlenirse, sesli bir sinyal isitilir cihazin kafa bolgesindeki kirmizi LED 4 yanar. Bir gõsterge yalinizca topraga bagl alternatif akim sebekelerindeGPCklesir!

Kullanim icin not:

Kablo tamburlarinda, aydinlatma zincirlerinde vs. Gibi açıkta bulunan kablolardaki kesilmeler (kablo kırilmaları), besleme yeri (faz) tarafindan kırilmaya yerine kadar takip edilir.

Fonksiyon alan: ≥ 230V

Bakiniz Resim 12: Akustik gerilim indicatoru

8.9.1 Faz Kontrolü

• Cevirmeli salter ⑨ ile BENNING MM 6-1/ MM 6-2 'deki istenen fonksiyonu (VoltSense) seçiniz.
• Tüş (mavi) ④ ile Hi (yüksek hassasiyet) veya Lo (duşuk hassasiyet) ayar-layin.
• Kirmizi emniyet olçüm tesisatı BENNING MM 6-1/ MM 6-2'deki icin kovan (V) 10 ile irtibatlayınüz.
• Emniyet olçüm tesisatı olçüm noktalar ile irtibatlayiniz (ek kismi).
• Sesli bir sinyal duyulduğunda ve kirmizi LED yändigianda, bu ölcüm noktasinda (sistem kismi) topraklanmig bir alternatif gerilimin fazi mevcuttur.

9. Bakim

BENNING MM 6-1/ MM 6-2 'yi acmadan once mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

Açilmı S BENNING MM 6-1/ MM 6-2 'de gerilim altindaki calisma yalinizca, kazadan korunmak icin calisma esnasinda özel onlemler alan elektronik uzman per sonel tarafindan yapilmaldir.

Cihazi açmadanònce BENNING MM 6-1/ MM 6-2'yi Şu sekilde gerilimsiz hale getirebi lirsiniz:

• Oncelike iki emniyet olçüm tesisatini olçülen objeden uzaklustiriniz.
• Ondan sonra iki emniyet ölcüm tesisatı BenNING MM 6-1/ MM 6-2'den uzaklassı rinz.
• Cevirmeli salteri 9 "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazin Emniyete alinmasi

Belirli sartlar altenda BENNING MM 6-1/ MM 6-2 ile calisma sirasinda emniyet artik sag lanamaz, orneigin bu durumlar sunlardir:

• Muhafazada görünür hasarlar olması durumunda,
• Ölçümlerde hatalar olması durumunda,
• Izin verilmeyenntaglaltinda uzun sureli saklamadan sonra görünür neticeler olması durumunda,
• Olağan disi Nakliye Şartlarinda gürünür neticeler ortaya Çikması durumunda.
  Bu durumlarda BENNING MM 6-1/ MM 6-2 derhal kapatilmaldir, ölcüm yerinden uzak lstirilmaldir ve yeniden kullanmaya karsi emniyete alinmaldir.

9.2 Temizleme

Muhafazayi distan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Cihazi temizlemek icin Özuc ve/eya asindirici maddeler kullanma yiniz.

Batarya bolmesinin ve batarya kontaklarin'in akan batarya elektroliti ile kirlenmis olmasina dikkat ediniz.

Batarya veya batarya muhafazasi kismilarinda eger elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya deigisiimi

BENNING MM 6-1/ MM 6-2 'yi acmadan once mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

BENNING MM 6-1/ MM 6-2 bir adet entegre 9V batarya (IEC 6 LR 61) tarafindan bes lenir. Pil sembolu te tum bolumlmer sondugunde ve pil sembolu yanip sondugunde, piller degistirilmelidir (bkz. Resim 13).

Batarya'yi 山 sekilde degiistirebilirsiniz:

• Emniyet ölcüm tesisatlarini ölcüm devresinden*cikartiniz.
• Emniyet olçüm tesisatlarini BENNING MM 6-1/ MM 6-2 'dençıkartiniz.
• Cevirmeli Salteri "OFF" (KAPALI) konumuna getiriniz.
• Lastik koruma Çerçevesini 13 BENNING MM 6-1/ MM 6-2'den Çikartiniz.
• BENNING MM 6-1/ MM 6-2 'yi on yuzu uzerine yerlestiriniz ve vidayi batarya kapaovernmentsokunuz.
• Batarya kapağıni alt kismandakaldiriniz.

• Bos bataryayi batarya bolmesinden cikartiniz ve batarya tesisatlarini dikkat-lice bataryadan cikartiniz.

• Yeni bataryalari batarya tesisatlari ile baglayiniz ve bunlar muhafaza kismilari tarafindan ezilmeyecek sekilde yerleştiniriz. Sonra bataryayi onun icin öngörulmş olan yere yerleştiniriz.

• Batarya kapağıni alt kisma oturtunuz ve vidayı tekrar sikaniz.
• BENNING MM 6-1/ MM 6-2 'yi lastik koruyucu cergeve 13 icine yerleştiniz. Bakiniz Resim 13: Bataryadehyisi.

Çevre korumasın yarıdlıç olunuz. Batayalar eysel atiklara dahil degildir. Eski batayalar,—in bir toplama merkezinde veya,—öl bil,—çöpe teslim edilebilir. Lüften bulundugu.unuz)—bölgeye)—basvurunuz.

9.4 Sigorta Deigisimi (BENNING MM 6-2)

BENNING MM 6-2'yi acmadan once mutlaka gerilimsiz hale ge tiriniz! Elektrik tehlikesi!

BENNING MM 6-2 bir entegre sigorta (G - eriyebilir sigorta) ile 11 A hijl ile fazla yüke karsi korunur (bkz. Resim 14).

Sigortarışekildeğistirebilirsiniz:

• Emniyet olçüm tesisatlarin olçüm devresinden Çi Kartıniz.
• Emniyet olçüm tesisatları BENNING MM 6-2'den çikartıniz.
• Cevirmeli salteri 9 "OFF" (KAPALI) konuma getiriniz.
• Lastik koruyu cereveyi 13 BENNING MM 6-2'den cikartiniz.
• BENNING MM 6-2'yi on tarafa yerleştin ve alt parçadan (gövde tabani) dört diş vidayı (siyah) yüzün.

BENNING MM 6-2'nin baskili devreleri üzerinde hiçbir vidayi sökmeyiniz!

• Muhafaza tabanin in alt kisimdan kaldiriniz ve on yüzdeki üst kisimdan aliniz.
• Arizali sigortayi sigorta tutucusundan bir ucundan kaldiriniz.
• Arizali sigortayi sigorta tutucusundan iterek tamamen cikartiniz.
• Ayni nominal akima, ayni sinirlama karakteristigine ve ayni olçülere sahip olan yeti sigortay yerleştiniz.
• Yeni sigortayi tutucununicine ortalayar yerlestiriniz.
• Muhafaza tabanini on yüze yerleştiniz ve dört vidayı monte ediniz
• Batarya kapağıni alt kisma oturtunuz vecentsiklvidayı sikiniz.
• BENNING MM 6-2'yi lastik koruyucu cereve Oicine yerlestiriniz.

Bakiniz Resim 14: Sigorta değisimi

9.5 Kalibrasyon

Benning, kullanim kilavuzunda belirtilmisolean teknik ozelliklerin ve dokruluk bilgilerinin, teslimat tarihinden itibaren bir yil surensince gecerli oldugunu taahhut eder.

Belirtlmis olan oIcum sonuclarin kesinligini elde edebilmek icin cihaz duzenli olarakBizim fabrika servisimiz tarafindan kalibre edilmelidir.Bir yllik bir kalibrasyon araligi tavsiye ederiz. Bunun icin cihazi asagidaki adrese gonderiniz:

10. Lastik Koruyucu Çerçevenin Kullanimi

• Emniyet olçüm tesisatarlı nastik koruyucu Çerçeve 13 etrafina sararak ve emniyet olçüm tesisatarlı nçları norumal bir sekilde lastik koruyucu Çerçeve 13 icerisine oturtarak emniyet olçüm tesisatarlı koruyabilirsiniz (bkz. Resim 15).

• Emniet ölçüm tesisatini lastik koruyucu;cereveye 18, ölçüm uclarin serbest kalacagi sekilde yerlestitirebilirsiniz, boylece ölçüm ucu BENNING MM 6-1/ MM 6-2 ile birlikte ölçüm noktasina iltilebilir.

• Lastik koruyucu;cerevevedeki 13 geri destek BENNING MM 6-1/ MM 6-2 'nin eigik bir sekilde yerleistirilmesine (verilerin okunmasini kolaylasi) (bakiniz resim 16).

• Lastik koruyucu cergeve 18'da, asma imkani sunan bir mikanis bulunmaktadir.

Bakiniz Resim 15: Emniyet olçüm tesisatinin sarilmasi.

Bakiniz Resim 16: BENNING MM 6-1/ MM 6-2 'nin kurulu.

11. Ölçüm Techizatin Teknik Verileri

• Norm: EN 61010-031

-Topraklamaya karsi( 12 )azami olcum gerilimi ve olcum kategorisi:

Gecirme basligi ile: 1000 V CAT III, 600 V CAT IV,

Geirme basligolmaksizin: 1000 V CAT II,

• Azami ölçüm akimi: 10 A
• Koruma sinifi II (回), sureklik arz eden cift veya takvieli izolasyon
• Kirlenme derecesi: 2
  Uzunluk 1,4 m AWG 18
• Cevre kosullari:

Ölçüm sirasinda Barometrik yükbseklik: Azami 2000 m

Is 0^ ile +50^ , nem % 50 ile % 80

• Ölçüm tesisatarlı nı yalınizca arizası durumda ve bu kullanma talimatına uygun olarak kullanını, aksi takdirde öngörülmş olan koruma bundan olumsuz etkilenebilir.
• Izolasyon hasarli oldugu takdirde veya iletkende veya fiste bir kesinti oldugu takdirde olcum tesisatini ayiriniz.
• Ölçüm tesisatina açık kontak uzclarindan dokunmayınüz. Yalınizca elle tutulan kılımdan tutunuz!
• Sarilmis olan baglantilari kontrol veya ölcüm cihazıninicine takıniz.

12. Cevre Koruma

Lüften cihazi kullanim ömrünün sonunda, kullanima sunulmş對於 lade ve Toplama Sistemine iletiniz.
