MM 62 - Multimetro BENNING - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Multimetro digitale
Marca	BENNING
Modello	MM 62
Dimensioni (con telaio)	163 x 82 x 50 mm
Dimensioni (senza telaio)	156 x 74 x 43 mm
Peso (con telaio)	410 g
Peso (senza telaio)	290 g
Alimentazione	Batteria 9 V (IEC 6 LR 61)
Display	LCD a 4 cifre (6000 punti), bargrafico a 60 segmenti
Funzioni principali	Tensione CC/CA, corrente CC/CA, resistenza, capacità, frequenza, temperatura (tipo K), test diodi, continuità acustica, rilevatore di tensione senza contatto
Campo tensione CC	600 mV a 1000 V
Campo tensione CA	600 mV a 1000 V
Campo corrente CC/CA	600 µA a 10 A
Campo resistenza	600 Ω a 40 MΩ
Campo capacità	1 µF a 10 mF
Campo frequenza	100 Hz a 100 kHz
Categoria di sovratensione	CAT III 1000 V / CAT IV 600 V
Protezione	Fusibile 11 A/1000 V, doppio isolamento (classe II)
Grado di protezione	IP 30
Temperatura di funzionamento	0 °C a 50 °C
Temperatura di stoccaggio	-20 °C a 60 °C
Accessori in dotazione	Cavi di misura (rosso/nero), sonda di temperatura tipo K, telaio protettivo con magnete, borsa, batteria 9 V, fusibile di ricambio, manuale
Manutenzione e pulizia	Pulire con un panno asciutto, senza solventi. Sostituire la batteria quando il simbolo lampeggia. Sostituire il fusibile in caso di guasto.
Riparabilità	Fusibile sostituibile dall'utente. Riparazione da parte di un tecnico specializzato.

Domande frequenti - MM 62 BENNING

Come misurare la tensione continua con il BENNING MM 62 ?

Ruotare il selettore rotativo sulla posizione V (tensione continua). Collegare il cavo nero nella presa COM e il rosso nella presa V. Posizionare le punte di misura sui punti del circuito. Leggere il valore sul display digitale.

Cosa significa la visualizzazione 'OL' ?

La visualizzazione 'OL' (Over Load) indica un superamento del campo di misura. Selezionare un campo più alto con il tasto RANGE o passare alla modalità automatica.

Come utilizzare la funzione 'Smart HOLD' ?

Premere il tasto Smart HOLD per memorizzare il valore misurato. Il simbolo HOLD appare. Se la misura varia di oltre 50 cifre, il display lampeggia e viene emesso un bip.

Come sostituire la batteria ?

Spegnere lo strumento e rimuovere i cavi. Rimuovere il telaio in gomma, svitare il vano batteria, rimuovere la batteria esausta, collegare la nuova (9V) e richiudere il tutto.

Come testare la continuità di un circuito ?

Ruotare il selettore sulla posizione Ω quindi premere il tasto blu per selezionare il test di continuità ())). Collegare i cavi, toccare i punti di misura. Un bip e il LED rosso indicano una resistenza inferiore a 200 Ω.

Qual è la differenza tra i modelli MM 6-1 e MM 6-2 ?

Il MM 6-1 misura la corrente fino a 600 µA e include la temperatura. Il MM 6-2 misura la corrente fino a 10 A e possiede un fusibile di protezione 11 A. Il MM 62 corrisponde al MM 6-2.

Come misurare una capacità ?

Scaricare il condensatore. Ruotare il selettore su F (capacità). Collegare i cavi (nero COM, rosso V/Ω). Rispettare la polarità se indicata. Leggere il valore sul display.

Cosa fare se il display rimane vuoto o lampeggia ?

Verificare la batteria: se il simbolo della batteria lampeggia, sostituirla. Altrimenti, controllare i cavi e i fusibili. Se il problema persiste, affidare lo strumento a un tecnico riparatore.

Come utilizzare il rilevatore di tensione senza contatto ?

Ruotare il selettore su VoltSense. Premere il tasto blu per scegliere la sensibilità (Hi o Lo). Avvicinare la parte anteriore del multimetro a un conduttore. Un bip e il LED rosso segnalano una tensione alternata ≥ 230 V.

Quali precauzioni di sicurezza rispettare ?

Utilizzare lo strumento in ambiente asciutto, non superare 1000 V CAT III / 600 V CAT IV. Indossare cappucci CAT III/IV sulle punte se necessario. Scollegare i cavi prima di cambiare funzione. Controllare regolarmente l'isolamento dei cavi.

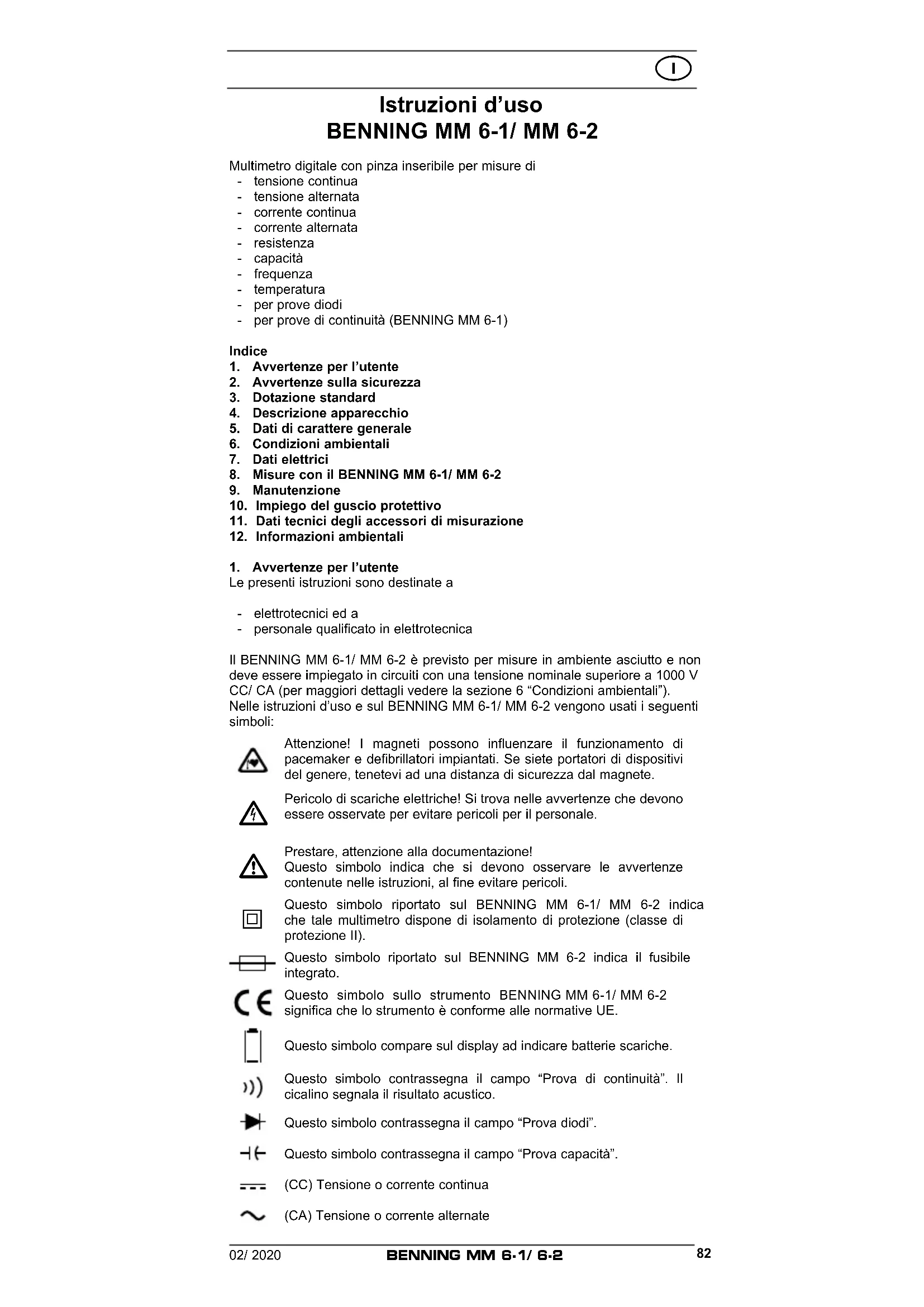

MANUALE UTENTE MM 62 BENNING

ill. 6: Misura di resistenza

Fig. 6: Weerstandsmeting

ill. 8: Prova di continuità con cicalino

ill. 9: Misura di capacité

ill. 10: Misura di frequenza

Fig. 10: Frequentiemeting

ill.11: Misura di temperatura

ill. 12: Indicatore di tensione con cicalino

ill. 13: Sostituzione batterie

ill. 14: Sostituzione fusibile

ill. 15: Avolgimento dei cavetti di sicurezza

Fig. 15: Wikkeling van veiligheidsmeetsnoeren

Multimetro digitale con pinza inseribile per misure di

• tensione continua
• tensione alternata
• corrente continua
• corrente alternata
• resistenza
• capacità
• frequenza
• temperatura
  per prove diodi
  per prove di continuita (BENNING MM 6-1)

Indices

1. Avvertenze per l'utente
2. Avverenze sulla sicurezza
3. Dotazione standard
4. Descrizione apparecchio
5. Dati di carattere generale

6. Condizioni ambientali

7. Dati elettrici

8. Misure con il BENNING MM 6-1/ MM 6-2
9. Manutenzione
10. Impiego del guscio protettivo
11. Dati tecnici degli accessori di misurazione
12. Informazioni ambientali

1. Avvertenze per l'utente

Le presenti istruzioni sono destinate a

• elettrotecnici ed a
• personale qualificato in elettrotecnica

Il BENNING MM 6-1/ MM 6-2 è previsto per misure in ambiente asciutto e non deve essere impiegato in circuiti con una tensione nominale superiore a 1000 V CC/ CA (per maggiori dettagli videere la sezione 6 "Condizioni ambientali").

Nelle istruzioni d'uso e sul BENNING MM 6-1/ MM 6-2 vengono usati i seguenti simboli:

Attenzione! I magneti sonoizzare il funzionamento di pacemaker e defibrillatori implantati. Se siete portatori di dispositivi del genere, tenetevi ad una distance di sicurezza dal magnete.

Pericolo di scariche elettriche! Si trova nelle avventenze che devono essere osservate per evitare pericoli per il personale.

Prestare,attenzione alla documentazione!

Questo symbolo indica che si devono osservare le avertenze contente nelle istruzioni, al fine evitare pericoli.

Questo symbolo riportato sul BENNING MM 6-1/ MM 6-2 indica che tale multimetro dispone di isolamento di protezione (classe di protezione II).

Questo significato riportato sul BENNING MM 6-2 indica il fusibile integrato.

Questo symbolo sullo strumento BENNING MM 6-1/ MM 6-2 significa che lo strumento è conforme alle normative UE.

Questo symbolo compare sul display ad indicate batterie scariche.

Questo significato contrassegna il Campo "Prova di continuità". Il cicalino segnala il risultato acustico.

Questo symbolo contrassegna il Campo "Prova diodi".

Questo significato contrassegna il Campo "Prova capacité".

(CC) Tensione o corrente continua

(CA) Tensione o corrente alternate

Terra (tensione verso terra)

2. Avverenze sulla sicurezza

L'apparecchio è stato costruito e collaudato in conformità a

DIN VDE 0411 Parte 1/EN 61010-1

DIN VDE 0411 Parte 2-033/EN 61010-2-033

DIN VDE 0411 Parte 031/EN 61010-031

ed ha lasciato lo stabilimento in un ineccepibile stato di sicurezza.

Per mantenere tale stato e garantire un esercizio sicuro, l'utente deve osserva re le avventenze e le annotazioni di avviso continue nelle presenti istruzioni.

Comportamenti erronei e l'inosservanza degli averimenti possono provocare lesioni gravi o morte.

Usare la massima accortezza durante lavori su conduttori nudi o sul cavo d'alimentazione principale. Un eventuale contatto con i conduttori cui poto causare un elettroshock.

Attenzione! I magneti possono influenzare il funzionamento di pacemaker e defibrillatori impiantati. Se siete portatori di dispositivi del genere, tenetevi ad una distanza di sicurezza dal magnete.

L'apparecchio può essere utilizzato solo in circuiti della categoria di sovratensione III con max. 1000 V conduzione rispetto a terra o della categoria di sovratensione IV con max. 600 V conduzione rispetto a terra.

Utilizzare solo adatto cavi di misura per questo. In occasione delle misurazioni all'interno della categoria di misurazione III o della categoria di misurazione IV la lunghezza dell'elemento sporgente conduttore di una punta di contatto sulle linee di misurazione non può essere superiore a 4 mm.

Prima di eseguire misurazioni all'interno delle categoria di misurazione III e della categoria di misurazione IV sulle punte diicontatto devono essere innestati i cappucci compresi nel kit e contrassegnati con le diciture CAT III e CAT IV. Questa misura deve essere adottata a scopo protezione dell'utente.

Tenere presente che lavori eseguiti su parti ed impianti sotto tensione sono fondamentale pericolosi. Già tensioni a partire da 30 V CA e 60 V CC possono implicare pericolo di morte.

Prima di agli messa in esercizio controllare che l'apparecchio ed i relativi cavi non presentino danni.

Se si presume che non sia più possibile un esercizio sicuro, si deve allora mettere fuori servizio l'apparecchio ed al sicuro da un esercizio non intenzionale.

É da presumere che non sia più possibile un esercizio sicuro,

• se l'apparecchio o i cavetti mostrano danni evidenti,
• se l'apparecchio non funziona più,
• dello gngsto stccaggio in condizioni sfavorevoli,
• in seguito a condizioni particolari di trasporto,
• presenza di umidità nelle apparecchio o nei circuiti di misura,

Per escludere qualsiasi pericolo,

non toccare i puntali nudi dei cavetti,

• inflare gli spinotti dei cavetti nelle apposite boccole del multimetro

Pulizia:

Pulire regolarmente il contentatore con un panno e un detergente a secco. Non utilizzare lucidi o solventi.

3. Dotazione standard

Fanno parte della dotazione standard del BENNING MM 6-1/ MM 6-2:

3.1 un multimetro BENNING MM 6-1/ MM 6-2,
3.2 un cavetto di sicurezza rosso (lungh. = 1,4 m),
3.3 un cavetto di sicurezza nero (lungh. = 1,4m
3.4 un sensore di temperatura tipo K (BENNING MM 6-1)
3.5 un guscio protettivo in gomma con supporto magnetico

3.6 una custodia compatta,
3.7 una batteria da 9 V sono inserte nel multimetro come prima dotazione
3.8 un fusibile è inserto nel multimetro come prima dotazione (BENNING MM 6-2)
3.9istruzioni d'uso.

Avverenza relativa ad accessori opzionali:

• Sensore temperatura (sono K), tubo in acciaio inossidabile V4A

Applicazione: sensore ad inserzione per materiali plastici morbidi, liquidi, gas e aria

Campo di misura: da - 196 °C a + 800 °C

Dimensioni: lunghezza = 210mm ,lunghezza tubo = 120~mm diametro tubo

= 3mm V4A codice 044121

Avverenza sulle parti soggette a consumo:

• II BENNING MM 6-2 contiene un fusibile per la protezione da sovraccarico: un fusibile rapido corrente nominale da 11 A (1000 V) 30kA , D = 10mm , L = 38mm (codice ricambio 10218772).
• II BENNING MM 6-1/ MM 6-2 viene alimentato tramite una batteria integrata da 9 V (IEC 6 LR 61).
• I cavetti di sicurezza sulla menzionati (accessori collaudati) corrispondono a CAT III 1000 V/ CAT IV 600 V e sono ammessi per una corrente di 10 A.

4. Descrizione apparecchio

Si veda ill. 1: Lato anteriore apparecchio

1 Display digitale del valore misura, indicazione con grafica a barre e individazione del superamento di portata
2 Indicazione polarità,
Indicazione carica batterie,
Tasto funzione (blu),
Tasto RANGE commutazione automatica/manuale del Campo di misura,
6 Tasto PEAK funzione per ottenerile il valore relativo oppure per memorizzazione dei valori di picco
Taste Smart HOLD
8 Tasto (giallo), illuminazione display,
9 Manopola per la selezione delle funzioni di misura,
10 Boccola (polo positivo) per V, , -Hz , A , (+) (BENNING MM 6-1) or per V, , -Hz (BENNING MM 6-2)
Boccola COM, boccola plurifunzione per le misure di corrente, tensione, resistenza, frequenza, temperatura e capacità e per le prove di continuità e diodi,
Boccola (polo positivo), per la portata 10 A, per correnti fino a 10 A,
Guscio protettivo in gomma
LED (rosso) indicatore di tensione e prove di continuità

) Ci si riferisce all'indicazione automatica di polarità con corrente e tensione continu

5. Dati di carattere generale

5.1 Dati generali relativi al multimetro

5.1.1 Il display digitale ① è del tipo a cristalli liquidi a 4 cifre con un'altezza dei caratteri di 15 mm e con punto decimale. Il massimo valoreindicabile è 6000.
5.1.2 L'indicazione con grafica a barre è composta da 60 segmenti.
5.1.3 L'indicazione di polarità 2 funziona automaticamente. Viene segnalata solo una polarità contraria alla definizione delle boccole con _n^ - .
5.1.4 Il superamento di portata vieneindicato con "OL"o"-OL"e talvolta con un segnale acustico. Attenzione,non si ha alcuna indicazione o alcun avvertimento in caso di sovraccarico!
5.1.5 Il commutatore rotante 9 serve per selezionare la funzione di misurazione.
5.1.6 Il tasto campo "RANGE" ⑤ serve all'ulteriore commutazione dei campi di misura manuali, nascondendo contemporaneamente "AUTO" nel display. Tenendo premuto il tasto (2 secondi) viene selezionata la selezione automatica del campo (visualizzazione "AUTO").
5.1.7 Il tasting / PEAK 6 (funzione valore relativo) salva il valore visualizzato corrente e migliorare sul display la differenza (offset) tra il valore memorizzato e la misurazione successiva. Premendo il tasting MIN/MAX per 2 secondi, l'apparecchio passa alla funzione PEAK (salvataggio del valore di picco). La funzione PEAK rileva e salva il valore di picco/ valore massimo positivo e negativo (>1ms) nella funzione mV/V AC e mA/ A AC. Tenendo premuto il tasting possono essere richiamati Pmax, Pmin ed il valore di misurazione corrente (Pmax/Pmin). Tenendo premuto il tasting più a lungo (2 secondi) si passa alla modalità normale.

5.1.8 Memorizzazione del valore misura "Smart HOLD": azionando il tasting e "Smart HOLD" si più memorizzare il risultato della misurazione. Sul display ① compare contemporaneamente il significolo "HOLD". Se il valore della misurazione è superiore di 50 caratteri rispetto al valore memorizzato, la modifiche del valore della misurazione viene segnalata per mezzo di un display lampeggiante e di un segnale acustico (Le modifiche dei valori di misura tra tensione/ corrente AC e DC non vengono riconosciute). Con un secondo azionamento del tasting si torna alla modalità di misura.
5.1.9 Il tasto (giallo) ⑧ attenua l'illuminazione del display. La disinserzione avviene automaticamente dopo 2 minuti o premendo nuovamente il tasto.
5.1.10 Il tastingo funzione (blu) selezione la seconda funzione della posizione dell'interruttore rotante.

Posizione interrettore Funzione
Hz	V ▷ Hz
Ω	Ω ▷ 11)
-1 (-)	-1 (-)
AHz ▷ Hz	A
μA	μA ▷ μA
	°C ▷ °F

5.1.11 La velocità nominale di misurazione del BENNING MM 6-1/ MM 6-2 è da circa 2 misurazioni al secondo per l'indicazione digitale.
5.1.12 Il BENNING MM 6-1/ MM 6-2 viene acceso e spento mediatinga manopola La posizione di spegnimento è "OFF".
5.1.13 II BENNING MM 6-1/ MM 6-2 si spegne automaticamente après circa 20 min. (APO, Auto-Power-Off). Si accende nuovamente, quando viene premuto un tasting.

E' possible disattivare lo spegnimento automatico azionando il tasto funzione (blu) e accendendo contemporaneamente il BENNING MM 6-1/ MM 6-2 alla posizione dell'interruttore "OFF".

5.1.14 I segmenti del display digitale possono essere verificati azionando il tasto "Smart HOLD" e accendendo contemporaneamente il BENNING MM 6-1/ MM 6-2 nella posizione dell'interruttore "OFF"
5.1.15 Coefficiente di temperatura del valore misura: 0,1× (precisione di misura indicata)/ ^ C < 18^ o >28^ , in rapporto al valore della tem peratura di riferimento di 23^ .
5.1.16 II BENNING MM 6-1/ MM 6-2 viene alimentato da una batteria da 9 V (IEC 6 LR 61).
5.1.17 L'indicazione della batteria ③ segnala costamente la capacité restante della batteria tramite un massimo di 3 segmenti.

Non appena tutti i segmenti del symbolo batteria sono scomparsi ed il symbolo della batteria lampeggia è opportuno sostituire immediamente la batteria con una nuova, onde evitare un pericolo per le persone dovuto a misurazioni errate.

5.1.18 La durata di una batteria è di circa 200 ore (batterie alcaline).
5.1.19 Dimensioni apparecchio: (Lungh. x largh. x alt.) = 156× 74× 43 mmenza guscio protettivo (Lungh. x largh. x alt) = 163× 82× 50 mm con guscio protettivo Peso apparecchio: 290 g sera guscio protettivo 410 g con guscio protettivo
5.1.20 I cavetti di sicurezza in dotazione sono espessamente adatti alla tensione ed alla corrente nominali del BENNING MM 6-1/ MM 6-2.
5.1.21 Il BENNING MM 6-1/ MM 6-2 viene protetto da danni meccanici da un guscio protettivo 13. Il guscio di protezione in gomma 13 permette di sostenere BENNING MM 6-1/ MM 6-2 durante le misurazioni o di appenderlotramite il magnete integrato.

6. Condizioni ambientali

• Il BENNING MM 6-1/ MM 6-2 è previsto per l'esecuzione di misure in ambiente asciutto
• Altezza barometrica nell'esecuzione di misure: max. 2000 m
• Categorie sovratensione / posizionamento: IEC 60664/ IEC 61010-1 600 V categoria IV; 1000 V categoria III
• Grado di inquinamento: 2
• Tipo di protezione: IP 30 (DIN VDE 0470-1 IEC/ EN 60529).

IP 30 significa: protezione contro l'accesso a parti pericolose e protezione contro corpi estranei solidi >2,5mm di diametro, (3 - prima cifra). Nessuna protezione contro l'acqua, (0 - seconda cifra).

• Temperatura di funzionamento ed umidità relativa dell'aria:

con una temperatura di funzionamento da 0^ a 30^ : umilità relativa dell'aria inferiore a 80% ,

con una temperatura di funzionamento da 30^ a 40^ : umilità relativa dell'aria inferiore a 75% ,

con una temperatura di funzionamento da 40^ a 50^ : umidità relativa dell'aria inferiore a 45%

• Temperatura di stoccaggio: il BENNING MM 6-1/ MM 6-2 può essere immagazzina to a temperature da - 20^ a +60^ (umidità dell'aria da 0 a 80% ). In tal caso si deve rimuovere la batteria dall'apparechio.

7. Dati elettrici

Annotazione: la precisione di misura viene indicata come somma di

• una quota relativa del valore misura e

• di una quantità di digit (cioè passi numerici) dell'ultima posizione.

Tale precisione di misura è valida con temperature da 18^ a 28^ ed un'umidità relativà dellaria inferiore a 80% .

Il valore misura viene acquisito e indicate come valore effettivo reale (TRUE RMS, accoppiamento CA). I segnali ad onda quadra non vengono gestiti. Nelle forme d'onda non sinusoidali il valore indicazione diviene più impreciso. Ne risulta quindi per i seguenti fattori cresta un erreore addizionale:

fattore cresta da 1,0 a 2,0 erreaddizionale +3,0%

fattore cresta da 2,0 a 2,5 erreaddizionale +5,0%

fattore cresta da 2,5 a 3,0 erreaddizionale +7,0% (valido fina a 4000 Digit)

7.1 Portate tensione continua DC

La resistenza d'ingresso è di 10 MΩ.

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
6,000 V	6,600 V	0,001 V	± (0,5 % del valore misura + 5 digit)
60,00 V	66,00 V	0,01 V	± (0,5 % del.Valore misura + 5 digit)
600,0 V	660,0 V	0,1 V	± (0,5 % del.Valore misura + 5 digit)
1000 V	1100V	1 V	± (0,5 % del.Valore misura + 5 digit)

7.1.1 Portate tensione continua mV DC

La resistenza d'ingresso è di 10 MΩ.

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
600,0 mV	660,0 mV	0,1 mV	± (0,5 % del valore misura + 8 digit)

7.2 Portate tensione alternata AC

La resistenza d'ingresso è di 10 MΩ in parallelo a < 100 pF.

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure nel Campo freuenze da* 45 Hz a 500 Hz (sinusoidale)
600,0 mV	660,0 mV	0,1 mV	± (1,0 % del valore misura + 8 digit)
6,000 V	6,600 V	0,001 V	± (1,0 % del.Valore misura + 5 digit)
60,00 V	66,00 V	0,01 V	± (1,0 % del.Valore misura + 5 digit)
600,0 V	660,0 V	0,1 V	± (1,0 % del.Valore misura + 5 digit)
1000 V	1100 V	1 V	± (1,0 % del.Valore misura + 5 digit)

• 10 digit

7.3 Campo AutoV, LoZ

La bassa resistenza ohmica d'ingresso di ca. 3k provoca la suppressione di tensioni induttive e capacitive.

Protezione da sovraccarico: 1000V_AC/DC

Portata	Display OL(sovraccarico)	Risoluzione	Precisione misure nel Campo freuquente da*45 Hz a 500 Hz (sinusoidale)
600,0 V 660,0 V 100 mV ± (2,0 % del valore misura + 5 digit)
1000 V 1100 V 1 V ± (2,0 % del.Valore misura + 5 digit)

• 10 digit

7.4 Portate corrente continua DC (BENNING MM 6-2)

Protezione da sovraccarico:

• Fusibile rapido da 11 A (1000 V AC/ DC), 30kA all'ingresso 10 A, Max. tempo di misura:

• 3 minuti con >5 A (pausa >20 minuti)

• 30 secondi con >10 A (pausa >10 minuti)

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
6,000 A	6,600 A 0,001 A	± (1,0 % del valore misura + 5 digit)
10,00 A	20,00 A 0,01 A	± (1,0 % del.Valore misura + 5 digit)

7.4.1 Portate corrente continua A DC (BENNING MM 6-1)

La resistenza d'ingresso è di ca. 3 kΩ.

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
600,0 μA	660,0 μA	0,1 μA	± (1,0 % del valore misura + 5 digit)

7.5 Portate corrente alternata AC (BENNING MM 6-2)

Protezione da sovraccarico:

• Fusibile rapido da 11 A (1000 V AC/ DC), 30 kA, all'ingresso 10 A,

Max. tempo di misura:

• 3 minuti con >5 A (pausa >20 minuti)

• 30 secondi con >10 A (pausa >10 minuti)

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure nel Campo frequence da 45 Hz a 500 Hz (sinusoidale)
6,000 A	6,600 A	0,001 A	± (1,5 % del valore misura + 5 digit)*
10,00 A	20,00 A	0,01 A	± (1,5 % del.Valore misura + 5 digit)*

• 6 A gamma misurazioni a partire da ≥ 20 mA, 10 A gamma misurazioni a partire da ≥ 100 mA

7.5.1 Portate corrente alternata A AC (BENNING MM 6-1)

La resistenza d'ingresso è di ca. 3 kΩ.

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure nel Campo frequenze da 45 Hz a 500 Hz (sinusoidale)
600,0 μA	660,0 μA	0,1 μA	± (1,5 % del valore misura + 5 digit)*

• gamma misurazioni a partire da ≥ 1 μA

7.6 Portate resistenza

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure
600,0 Ω	660,0 Ω	0,1 Ω	± (0,9 % del valore misura + 8 digit)
6,000 kΩ	6,600 kΩ	0,001 kΩ	± (0,9 % del valore misura + 5 digit)
60,00 kΩ	66,00 kΩ	0,01 kΩ	± (0,9 % del valore misura + 5 digit)
600,0 kΩ	660,0 kΩ	0,1 kΩ	± (0,9 % del valore misura + 5 digit)
6,000 MΩ	6,000 MΩ	0,001 MΩ	± (0,9 % del valore misura + 5 digit)
40,00 MΩ	40,00 MΩ	0,01 MΩ	± (1,5 % del valore misura + 8 digit)*

• Valori di misura > 10 MΩ possono causare lo scorrimento del del display (max. ± 50 caratteri)

7.7 Prove diodi

Protezione da sovraccarico: 1000V_AC / DC

Tensione a vuoto max.: 1,8 V

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
1,500 V	1,550 V	0,001 V ± (0,9 % del valore misura + 5 digit)

7.8 Prove continuità

Protezione da sovraccarico: 1000V_AC / DC

Il cicalino integrato emette un segnale acustico per una resistenza R inferiore a 20 Ω a 200 Ω. Il segnale acustico si arresta con resistenza R maggiore di 200 Ω. Inoltre, se passa corrente si accende il LED rosso nella zona della testa del dispositorio.

Portata	Display OL(sovraccarico)	Risoluzione Precisione misure
600,0 Ω	660,0 Ω	0,1 Ω ± (0,9 % del valore misura + 8 digit)

7.9 Portate di capacité

Condizioni: condensatori scarichi e messi in contatto tenendo conte della pola-rità indicata.

Protezione da sovraccarico: 1000V_AC/DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
1,000 μF	1,100 μF 0,001 μF ± (1,9 % del valore misura + 8 digit)
10,00 μF	11,00 μF 0,01 μF ± (1,9 % del.Valore misura + 5 digit)
100,0 μF	110,0 μF 0,1 μF ± (1,9 % del Valore misura + 5 digit)
1,000 mF	1,100 mF	0,001 mF ± (1,9 % del价值观 misura + 5 digit)
10,00 mF	11,00 mF	0,01 mF ± (1,9 % del价值观 misura + 5 digit)

7.10 Portate frequenza

Protezione da sovraccarico: 1000V_AC/DC

Portata	Display OL (sovraccarico)	Risoluzione Precisione misure
100,00 Hz	100,00 Hz	0,01 Hz ± (0,1 % del valore misura + 5 digit)
1000,0 Hz	1000,0 Hz	0,1 Hz ± (0,1 % del.Valore misura + 5 digit)
10,000 kHz	10,000 kHz	0,001 kHz	± (0,1 % del VALore misura + 5 digit)
100,00 kHz	100,00 kHz	0,01 kHz	± (0,1 % del VALore misura + 5 digit)

Frequenza minima: 1 Hz

Sensibilità minima: >5VSS per VAC (1 Hz - 10 kHz) >20VSS per VAC (10 kHz - 50 kHz), non specificato per (50 kHz - 100 kHz) >0,6ASS per AAC

7.11 Portate temperatura ^ C / ^ (BENNING MM 6-1)

Protezione da sovraccarico: 1000V_AC / DC

Portata	Display OL (sovraccarico)	Risoluzione	Precisione misure
-40 °C - +400 °C	- 44 °C - +440 °C	0,1 °C	± (1,0 % del valore misura + 20 digit)
-40 °F - +752 °F	- 44 °F - +824 °F	0,1 °F	± (1,0 % del.Valore misura + 36 digit)

• Alla precisione di misura citata va sommata la precisione di misura del sensore di temperatura del tipo K.

Sensore temperatura filo del tipo K: Portata: - 60 °C a 200 °C

Precisione misure: ± 2^

La precisione delle misurazioni è valida per temperature ambiente stabili < ± 1^ . Dopone una variazione della temperatura ambiente di ± 2^ , attendere almeno 2 ore perché le specifiche di precisione di misurazione siano di nuovo valide.

7.12 PEAK HOLD per AC V/ AC A

Alla precisione di misurazione specificata sono da aggiungere ± 150 Digit.

I segnali ad onda quadra non vengono gestiti.

8. Misure con il BENNING MM 6-1/ MM 6-2

8.1 Preparazione delle misure

Conservare ed usare il BENNING MM 6-1/ MM 6-2 solo alle condizioni di stoccaggio e di temperatura di funzionamento indicate, evitare l'esposizione continua all'irraggiamento solare.

• Controllare leindicazioni di corrente e tensione nominali sui cavetti di sicurezza.I cavetti di sicurezza in dotazione corrispondono per tensione e corrente nominali al BENNING MM 6-1/MM 6-2.
• Controllare l'isolamento dei cavetti di sicurezza. Se l'isolamento è daneggiato, i cavetti di sicurezza devono essere immediatamente escludi dall'impiego.
• Controllare la continuità dei cavetti di sicurezza. Se il conduzione dei cavetti di sicurezza è interrotto, essi devono essere immediatamente escludi dall'impiego.
• Prima di selezionare con la manopola un'altra funzione, i cavetti devono essere separati dal punto di misura.
• Forti fonti di disturbo in prossità del BENNING MM 6-1/ MM 6-2 sono causare indicazioni instabili ed errori di misura.

8.2 Misure di tensione corrente

Osservare la tensione massima rispetto al potenziale di terra! Pericolo di scariche elettriche!

La tensione massima, che può essere presente sulle boccole, -COM 1

• (+) per V, Ω, Hz, μA, (BENNING MM 6-1) o per V, Ω, Hz-H (BENNING MM 6-2)
  per la portata 10 A (BENNING MM 6-2)

del BENNING MM 6-1/ MM 6-2 rispetto a terra, è di 600 V CAT IV/ 1000 V CAT III.

8.2.1 Misure di tensione

• Con la manopola 9 selezionare la funzione desiderata (V, V) suV BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale del BENNING MM 6-1/ MM 6-2.

Si veda ill. 2: Misura tensione continua

Si veda ill. 3: Misura tensione alternata

8.2.2 Misure di corrente

• Con la manopola 9 selezionare il Campo desiderato e la funzione (A CA/CC o A CA/CC) sul BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto la sonda di misurazione rossa con la boccola per la gamma A (fino a 10 CA/CC) su BENNING MM 6-2 o con la boccola per V, , Hz, A CA/CC, -(-) (fino a 600 A CC) su BENNING MM 6-1.
• Nella funzione ( scegliere con il tasto (blu) 4 su BENNING MM 6-1, il tipo di corrente da misurare, se continua (CC) o alternata (CA).
• Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale del BENNING MM 6-1/ MM 6-2.

Si veda ill. 4: Misura corrente continua

Si veda ill. 5: Misura corrente alternata

8.3 Misure di resistenza

• Con la manopola 9 selezionare la funzione desiderata (, )) sul BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola 10 del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore misura sul display digitale del BENNING MM 6-1/ MM 6-2.

Si veda ill. 6: Misura di resistenza

8.4 Prova diodi

• Con la manopola 9 selezionare sul BENNING MM 6-1/ MM 6-2 la funzione desiderata (H).
• Con il tasto (blu) ④ effettuare sul BENNING MM 6-1/ MM 6-2 la commuta

zione su prova diodi

• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola 10 del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto i cavetti di sicurezza con le connessioni dei diodi, legge re il valore misura sul display digitale del BENNING MM 6-1/ MM 6-2.
• Per un diodo Si, predisporto per una direzione di flusso normale, viene indicata la tensione di flusso tra 0,4 V e 0,8 V. L'indicazione "000" segnala un corto circuito nel.
• Se non viene determinata alcuna tensione di flusso, controllare innanzitutto la polarità dei diodi. Se non viene ancor visualizzata alcuna tensione di flusso, la tensione di flusso del diodo si trovava al di fuori dei limiti di misura.

Si veda ill. 7: Prova diodi

8.5 Prova di continuità con cicalino e LED grosso

• Con la manopola 9 selezionare sul BENNING MM 6-1/ MM 6-2 la funzione beside rata (, ) .
• Con il tasto (blu) 4 effettuare sul BENNING MM 6-1/ MM 6-2 la commuta-zione su prova di continuità (1))
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto i cavetti di sicurezza con i punti misura. Se la resistività tra la boccola "COM" 1 e la boccola 10 è inferiore alla gamma 20 Ω-200 Ω, il cicalino incorporeto in BENNING MM 6-1/ MM 6-2 émette un suono e si accende il LED rosso 14.

Si veda ill. 8: Prova di continuità con cicalino

8.6 Misure di capacitéa

Scaricare completeness i condensatori prima di effettuare misure di capacité! Non applicare mai tensioni alle boccole per la misura di capacité! L'apparecchio può essere danneggiato o distrutto! Da un appearecchio danneggiato può derivare pericolo di scariche elettriche!

• Con la manopola 9 selezionare sul BENNING MM 6-1/ MM 6-2 la funzione desiderata( -H.
• Determinare la polarità del condensatore e scaricarlo completeness.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza rosso nella boccola del BENNING MM 6-1/ MM 6-2.
• Mettere in contatto i cavetti di sicurezza con il condensatore scaricato, tenendo conta della sua polarità, leggere il valore di misura sul display digitale ① del BENNING MM 6-1/ MM 6-2.

Si veda ill. 9: Misura di capacità

8.7 Misure di frequenza

• Col commutatore rotante 9 selezionare la funzione desiderata (V Hz) su BENNING MM 6-1 o la funzione (VHz o Hz) su BENNING MM 6-2.
• Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM ① del BENNING MM 6-1/ MM 6-2.
• Per misurare la frequenza di una tensione collegare la sonda rossa alla boccola 10 su BENNING MM 6-1/ MM 6-2 e effettuare tramite il tasto (blu) 4 la commutazione sulla misura della frequenza (Hz).
• Per misurare la frequenza di una corrente, collegare la sonda rossa alla boccola ② su BENNING MM 6-2 e con il tasto (blu) ④ effettuire la commutazione sulla misura della frequenza (Hz) .
• Osservare la sensibilità minima per misure di frequenza del BENNING MM 6-1/ MM 6-2!
• Mettere in contatto i cavetti di sicurezza con i punti di misura, leggere il valore di misura sul display digitale del BENNING MM 6-1/ MM 6-2.

Si veda ill. 10: Misura di frequenza

8.8 Misure di temperatura (BENNING MM 6-1)

• Con la manopola 9 selezionare sul BENNING MM 6-1 la funzione desiderata (4).
• Con il tasto (blu) 4 effettuare la commutazione su ^ F o ^ C .
• Mettere in contatto il sensore temperatura (tip K) nella boccola COM 11 con la boccola rispettoando le polarità.
• Posizione are il punto di fatto ( parte terminale del conduttore sensore) sul

punto da misurare. Leggere il valore di misura sul display digitale ① del BENNING MM 6-1.

Si veda ill. 11: Misura di temperatura

8.9 Indicatore di tensione

La funzione dell'indicatore di tensione non serve alla determinazione dell'assenza di tensione. Anche nella segnalazione ottica o acustica cui quod esse rente una tensione di contatto pericolosa. Pericolo di natura elettrica!

• Con la manopola 9 selezionare sul BENNING MM 6-1/ MM 6-2 la funzione desiderata (VoltSense).
• Con il pulsante (blu) ① effettuare la commutazione tra Hi (alta sensibilità) e Lo (bassa sensibilità).
• La funzione di indicazione di presenza di tensione non richiede nessun circuito di misura (rilevamento di un Campo alternato alla contatto). Il sensore di registrazione si trova nella zona della testa del BENNING MM 6-1/ MM 6-2. Se viene localizzata una tensione di fase, si sente un segnale acustico e si accende il LED rosso nella zona della testa del dispositivo. Si ha un'indicazione solo con una rete a corrente alternata con messa a terra!

Consiglio pratico:

Le interruzioni (rottura del cavo) in cavi scoperti, p. es. bobina per cavi, lucette eosi via, si possono seguire dal punto di immissione (fase) fino al punto dell'interruzione.

Campo di funzione: ≥ 230V

Vedi ill. 12: indicator di tensione con cicalino

8.9.1 Prova delle fasi

• Con la manopola 9 selezionare sul BENNING MM 6-1/ MM 6-2 la funzione desiderata (VoltSense).
• Con il pulsante (blu) 4 effettuare la commutazione tra Hi (alta sensibilità) e Lo (bassa sensibilità).
• Inserire la sonda rossa nella boccola 10 per V dei BENNING MM 6-1/ MM 6-2.
• Mettere in contatto la sonda con il punto di misura ( parte dell'impianto).
• Se si sente un segnale acustico e si accende il LED rosso 14, si è in presenza della fase di una tensione alternata con messa a terra su quello punto di misurazione (componente dell'impiano).

9. Manutenzione

Prima di aprire il BENNING MM 6-1/ MM 6-2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!

Lavori sul BENNING MM 6-1/ MM 6-2 aperto e molto tensione sono riservati esclusi vamente ad elettrotecnici, che devono prendere particolari misure per la prevenzione di infortuni.

II BENNING MM 6-1/ MM 6-2 delve essere reso libero da tensione, prima di spegnerlo, nel modo che segue:

• rimuovere in primo luogo entrambi i cavetti di sicurezza dall'oggetto delle misure.
• Rimuovere poi entrambi i cavetti di sicurezza dal BENNING MM 6-1/MM 6-2.
• Selezionare quando con la manopola 9 la posizione "OFF".

9.1 Messa in sicurezza dell'apparecchio

In determinate condizioni non si può più garantire la sicurezza nell'impiego del BENNING MM 6-1/MM 6-2; ad esempio in caso di:

-danni visibili dell'involucro,
- errori nelle misure,
- consequences riconducibili a sollecitazioni meccaniche dovute a condizione di trasporto eccezionale

In tali casi si deve immediatamente spegnere il BENNING MM 6-1/ MM 6-2, rimuoverlo dai punti di misura e metterlo al sicuro da ulteriori utilizzo.

9.2 Pulizia

Pulire esternamente l'involucro con un panno pulito ed asciutto (eccezione: panni particolari per pulizia). Non usare solventi e/o abrasivi per pulire il BENNING MM 6-1/ MM 6-2. Prestare particolare attenzione a che il vano batterie ed i relativi contatti non vengano sporcati da elettrolito fuoriuscito dalle batterie. Nel caso in cui si rilevino trace di elettrolito o depositi bianchi nel vano batterie o sull'involucro, rimuoverli usinge anche in quello caso un panno asciutto.

9.3 Sostituzione della batteria

Prima di aprire il BENNING MM 6-1/ MM 6-2 assicurarsi cheesso non sua ricerca! Pericolo di scariche elettriche!

Il BENNING MM 6-1/ MM 6-2 viene alimentato da una batteria da 9 V (IEC 6 LR 61). É necessario effettuare la sostituzione della batteria (vedere Figura 13), non appena scompaionale tutti i segmenti nel simbolo batteria e il simbolo della batteria lampeggia.

Modalità di sostituzione della batteria:

• Rimuovere dal circuito oggetto di misure i cavetti di sicurezza.

• Rimuovere dal BENNING MM 6-1/ MM 6-2 i cavetti di sicurezza.

• Portare la manopola 9 nella posizione "OFF".

• Rimuovere dal BENNING MM 6-1/ MM 6-2 il guscio protettivo 13.

• Deporre il BENNING MM 6-1/ MM 6-2 sul lato anteriore e svitare la vite dal coperchio delle batterie.

• Sollevare il coperchio della batteria alla parte inferiore.

• Rimuovere la batteria scarica dal vano e staccare con cautela le linee di alimentazione alla batteria.

• La nuova batteria deve essere connessa con le linee di alimentazione. Queste devono essere disposte in modo tale che non vengano schiacciata tra le parti dell'involucro. Inserire poi la batteria dello spazio previsto del vano batteria.

• Inserire a scatto il coperchio della batteria nella parte inferiore e riavvitare la vite.

• Infilare il BENNING MM 6-1/ MM 6-2 nel guscio protettivo 13.

Si veda ill. 13: Sostituzione batterie

Si dia un contributo alla protezione dell'ambiente! Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono essere consegnate presso un centro di raccolta per batterie usate o di rifiuti speciali. Informarsi presso il proprio comune.

9.4 Sostituzione dei fusibili (BENNING MM 6-2)

Prima di après il BENNING MM 6-2 assicurarsi cheesso non sia molto tensione! Pericolo di scariche elettriche!

Il BENNING MM 6-2iene protetto da sovraccarico tramite un fusabile rapido integrato (fusabile G) da 11 A (si veda ill. 14).

Modalità di sostituzione il fusible:

• Rimuovere i cavetti di sicurezza dal circuito oggetto di misura.
• Rimuovere i cavetti di sicurezza dal BENNING MM 6-2.
• Portare la manopola ⑨ nella posizione "OFF".
• Rimuovere il guscio protettivo 13 dal BENNING MM 6-2.
• Capovolgere BENNING MM 6-2 ed allentare le quattro viti esterne (nere) alla parte sottostante (base alloggiamento).

Non svitare alcuna vite dal circuito stampato del BENNING MM 6-2!

• Sollevare il fondo dell'involucro nella parte inferiore e staccarlo nella parte superiore dal lato anteriore.
• Sollevare una parte terminale del fusabile difettoso dal portafusibili.
• Sfilare completeness il fusibile difettoso dal portafusibili.
• Inserire il nuovo fusabile di pari corrente nominale, pari caratteristiche di attivazione e pari dimensioni.
• Sistemare il nuovo fusabile al centro del portafusibili.
• Inserire a scatto il fondo dell'involucro nella parte anteriore ed avvitare le quattro viti.
• Inserire a scatto il coperchio della batteria nella parte inferiore e avvitare la vite.
• Infilare il BENNING MM 6-2 nel guscio protettivo 13.

Si veda ill. 14: Sostituzione fusibile

9.5 Taratura

Benning garantisce la conformità con le specifiche tecniche elencate nel manuale utente e la precisione dei dati per il primo anno dopo la data di segna.

Per conservare la precisione individata dei risultati delle misure, l'apparecchio deve essere sottoposto a taratura ad intervalli regolari presso il nostro servizio assistenza. Consigliamo un intervallo di taratura di un anno. Inviare a tal fine l'apparecchio al seguente indirizzo:

9.6 Parti di ricambio

Fusibile F 11 A, 1000 V, 30 kA, D = 10 mm, L = 38 mm, Codice ricambio 10218772

10. Impiego del guscio protettivo

• Si possono conservare i cavetti di sicurezza avvolgendoli intorno al guscio protettivo 13 ed inserendo a scatto i puntali degli stessi nel guscio protettivo 13 (si veda ill. 15).

• Si può inseire a scatto uno dei cavetti di sicurezza nel guscio protet-tivo 18, in modo tale che il puntale resti libero, per condurlo insieme al BENNING MM 6-1/ MM 6-2 su un punto misura.

• Il sostegno posteriori del guscio protettivo 13 consente di disporre inclinato il BENNING MM 6-1/ MM 6-2 (ciov facilita lalettura) (si veda ill. 16).

• Il guscio di protezione in gomma 13 ha un magnete, che può essere utilizzato per appenderlo.

Si veda ill. 15: Avvolgimento dei cavetti di sicurezza

Si veda ill. 16: Posizionamento del BENNING MM 6-1/ MM 6-2

11. Dati tecnici degli accessori di misurazione

• Norma: EN 61010-031,
• Tensione massima di misurazione a massa (12) e categoria di misurazione:
  Con cappuccio: 1000 V CAT III, 600 V CAT IV,
  Senza cappuccio: 1000 V CAT II,
• Corrente massima di misurazione: 10 A,
• Classe di protezione II (回), isolamento continuo doppio o rafforzato,
• Grado di inquinamento: 2,
• Lunghezza: 1,4 m, 18 AWG,
• Condizioni ambientali: altezza barometrica massima nelle misurazioni: 2000 m, temperatura: da 0^ fino a +50^ , umidità da 50% fino a 8
• Usare i circuiti di misura soltanto se gli stessi si trovano in uno stato incepibile e in conformità alle presenti istruzioni, perché altrimenti la protezione prevista potrebbe essere pregiudicata.
• Separare il circuito di misura qualora l'isolamento fosse danneggiato o si sa verificata una interruzione nel cavo/nella spina.
• Non toccare il circuito di misura sui puntali di contatto scoperti. Afferrare il circuito di misura soltanto sulla parte prevista a tale scopo!
• Inserire i collegamenti ad angolo nell'apparecchiatura di controllo o di misurazione.

12. Informazioni ambientali

Onde tutelare l'ambiente, non buttate l'apparecchio tra i normali rifiuti al termine della sua vita utile, ma portatelo presso i punti di raccolta specifici per quosti rifiuti previsti alla normativa vigente.
