Merk	DeWalt
Model	DCC018NXJ
Producttype	Draadloze compressor/bandenpomp
Stroombron	Li-Ion accu 18 V, 12 V DC auto-aansteker, netadapter 220-240 V AC (optioneel)
Nominale spanning (accu)	18 V DC
Externe voedingsspanning	12-13,8 V DC
Maximale druk	11 bar (1100 kPa)
Maximaal opgenomen vermogen (extern)	150 W
Bedrijfstemperatuurbereik	-18 °C tot +40 °C
Gewicht (zonder accu)	2,3 kg
Compatibel accutype	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Capaciteit van compatibele accu's	Van 1,3 Ah tot 9,0 Ah
Opblaasmodi	Hoge druk, groot volume, leeglopen
Extra functies	Ingebouwde manometer, automatische stop bij ingestelde druk, LED-verlichting
Display	LCD-scherm (druk, modus, fouten)
Meegeleverde slangen	Hoge drukslang, groot volumeslang
Inbegrepen accessoires	Conisch mondstuk groot volume, hogedrukmondstuk, opblaasnaald, Presta-ventieladapter
Beoogd gebruik	Opblazen van banden, luchtbedden, drijvers, ballonnen, enz. Professioneel gebruik.
Onderhoud	Reinigen met een vochtige doek en milde zeep. Niet onderdompelen. Controleer de filters.
Veiligheid	Bescherming tegen oververhitting, overbelasting, volledige ontlading. Automatische stop bij fouten.
Beschermingsgraad	IPX0 (niet waterdicht, water vermijden)
Inhoud van de verpakking	1 compressor, 1 Li-Ion accu (afhankelijk van model), 1 lader (afhankelijk van model), 1 instructiehandleiding
Garantie	Standaard fabrieksgarantie (zie handleiding)

Veelgestelde vragen - DCC018NXJ DEWALT

Welke accu's zijn compatibel met de compressor DCC018NXJ?

De compressor werkt met de volgende DeWalt 18 V Li-Ion accu's: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 en DCB547. Raadpleeg het gegevensblad voor laadtijden.

Hoe stel ik de gewenste druk in?

In de hoge drukmode, draai aan de drukregelknop (6) om de druk in te stellen. De compressor stopt automatisch wanneer deze druk is bereikt.

Kan ik de compressor gebruiken met een aanstekercontact?

Ja, sluit de meegeleverde 12 V DC-kabel aan op de aanstekercontact van uw voertuig. Zorg ervoor dat de stekker minimaal 12 A aankan en dat de kabel volledig is afgerold.

Wat betekent de foutcode 'LoP'?

De code 'LoP' geeft aan dat de voedingsspanning te laag of te hoog is. Bij voertuigvoeding start u de motor. Bij externe voeding vervangt u deze.

Hoe onderhoud ik de compressor?

Reinig de buitenkant met een vochtige doek en milde zeep. Gebruik geen oplosmiddelen en dompel het apparaat niet onder. Controleer regelmatig de ventilatieopeningen en verwijder stof met perslucht.

Kan de compressor objecten leeg laten lopen?

Ja, in de groot volume modus, bevestig de slang op de inlaat/leegloop opening (14) en druk op de startknop. Het leeglopen heeft geen automatische stop.

Wat is de maximale uitgangsdruk?

De maximale druk is 11 bar (1100 kPa). Overschrijd nooit de aanbevolen druk van de fabrikant van het op te blazen object.

Hoe wijzig ik de drukeenheid?

Houd de modusknop voor opblazen (3) en de verlichtingsschakelaar (4) ingedrukt terwijl u aan de drukregelknop (6) draait. De eenheid wisselt tussen bar, psi, kPa, etc.

De LED-verlichting gaat niet aan, wat moet ik doen?

Zorg ervoor dat het apparaat is ingeschakeld (voedingsschakelaar (2) op ON). De verlichting wordt geactiveerd via de schakelaar (4) aan de voorkant. Als het nog steeds uit is, controleer dan de accu of voeding.

Wat moet ik doen als de hogedrukslang beschadigd is?

Het vervangen van de hogedrukslang moet worden uitgevoerd door een erkend DeWalt servicecentrum. Gebruik het apparaat niet met een beschadigde slang.

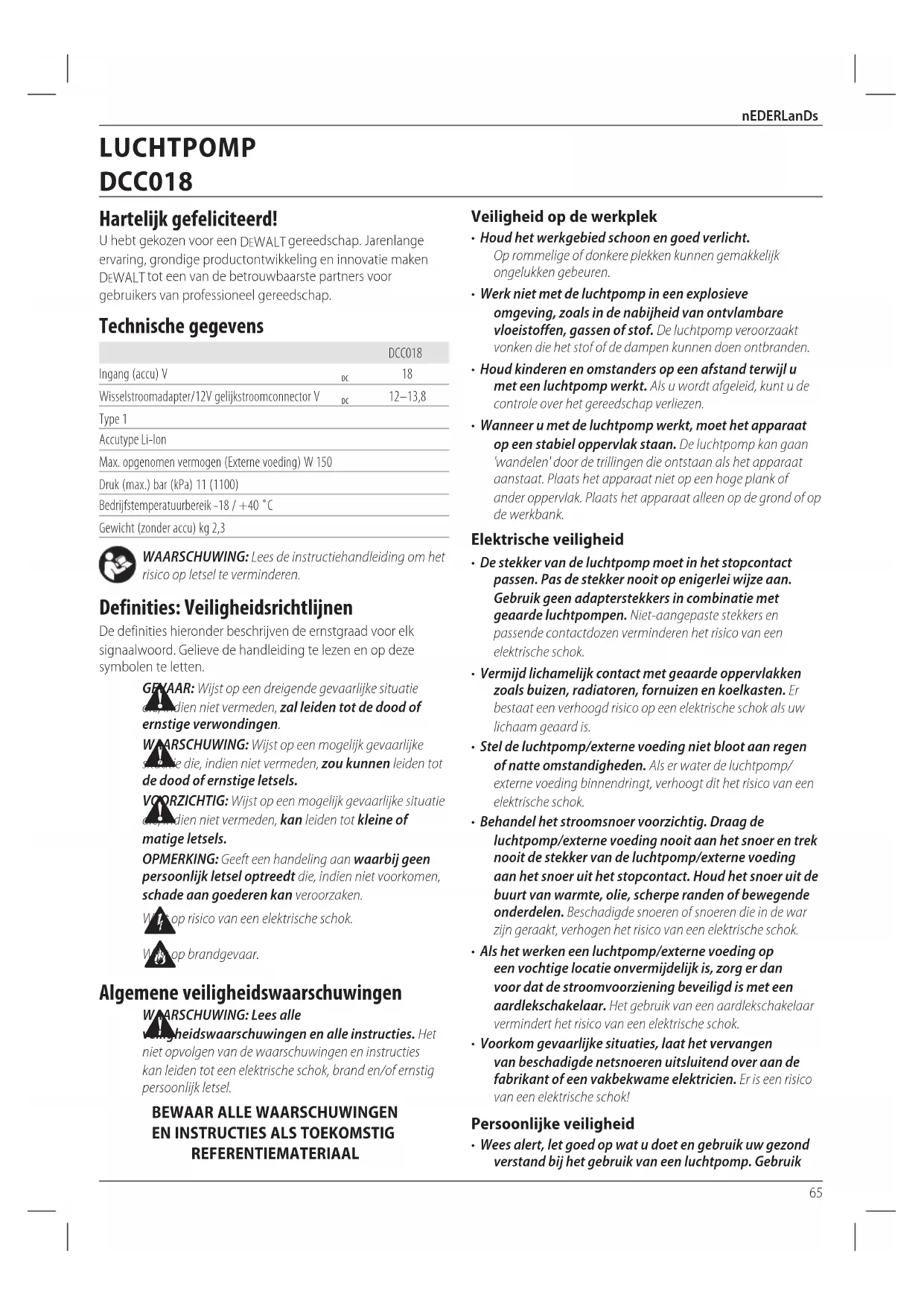

GEBRUIKSAANWIJZING DCC018NXJ DEWALT

Hartelijk gefeliciteerd!

U hebt gekozen voor een DFWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie make N DFWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		DCC018
Ingang (accu) V	DC	18
Wisselstroomadapter/12V gelijkstroomconnector V	DC	12-13,8
Type 1
Accutype Li-Ion
Max. opgenomen vermogen (Externe voeding) W 150
Druk (max.) bar (kPa) 11 (1100)
Bedrijftemperatuurbereik -18 / +40 °C
Gewicht (zonder accu) kg 2,3

WAARSCHUWING: Lees de instructiehandleiding om het risico op letseI te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signalaalwoord. Gelijkve de handleiding te lezen en op deze symbolen te letten.

GENVAAR: Wijst op een dreigende gevaarlijke situatie en dieien Niet vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichke gevaarlijke steie die, indien Niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

Voorzichtig: Wijst op een möglichke gevaarlijke situatie en dieien nicht vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kanverozaken.

Wop risico van een elektrische schok.

Wop brandgevaar.

Algemene veiligheidswaarschuwingen

WArschUwING: Lees alle

Vie heidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig personelijk letsel.

Veiligheid op de werkplek

• Houd het werkgebied schoon en goed verlicht.
  Op rommelige of donkere plekken konnen gemakkelijk ongelukken gebeuren.
• Werk Niet met de luchtpomp in een explosieve omgeving, Zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. De luchtpomp verooorzaakt vonden die het stof of de dampen konnen doen ontbranden.
• Houd kinderen en omstanders op een afstand terwijl u met een luchtpomp werkt. Als u worden afgeleid, kurz u de controle over het gereedschap verliezen.
• Wanner u met de luchtpomp werkt, moet het apparaat op een stabel oppervlak staan. De luchtpomp kan gaan 'wandelen' door de trillingen die ontstaan als het apparaat aanstaat. Plaats het apparaat Niet op een hoge plank of ander oppervlak. Plaats het apparaat alleen op de grond of op de werkbank.

• De stekker van de luchtpomp moet in het stopcontact passen. Pas de stekker nooit op enigerlei wijze aan. Gebruik geen adapterstekkers in combinatie met geaarde luchtpompen. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
• Stel de luchtpomp/externe voeding nicht bloot aan regen of natte omstandigheden. Als er water de luchtpomp/ externe voeding binnendringt, verhoegt dit het risico van een elektrische schok.
• Behandel het stroomsnoer voorzichtig. Draag de luchtpomp/externe voeding nooit aan het snoer en trek nooit de stekker van de luchtpomp/externe voeding aan het snoer uit het stopcontact. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zichn geraakt, verhogen het risico van een elektrische schok.
• Als het werkken een luchtpomp/externe voeding op een vochtige locatie onvermijdelijk is, zorg er dan voor dat de stroomvoorziening beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.
• Voorkom gevaarlijke situatuies, laut het verwangen van beschadigde netsnoeren uitsluitend over aan de fabrikant of een vakbekwame elektricien. Er is een risico van een elektrische schok!

Persoonlijke veiligheid

• Wees alert, let goed op wat u doet en gebruik uw gezond verstand bij het gebruik van een luchtpomp. Gebruik

Accu's Laders/Laadtijden		(Minuten)
Cat # V DC Ah Gewicht (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45 90

een apparaat Niet wonneer u moe bent of onder invloed van drugs, alcohol of medicijnen verkeert. Een moment van onoplettendheid bij het gebruik van een luchtpomp kan leiden tot ernstige verwondingen.

• Draag algtdijd gehoorbescherming wonneer u met de luchtpomp werkt.
• U要去enveiligheidsbrid dragen wanner u de luchtpomp gebruikt zodat u uw ogen beschermt gegen stofdeeltjes die door de luchtstroom konnen opdwarrelen.
• Draag de juiste kleding. Draag geen loszittende kleding of sieraden. Houd uwhaar, kleding en handschoenenuit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar hunen door bewegende delen worden gegren.
• Open de behuizing Niet. Binnenin bevinden zich geen onderdelen waaraan de gebruiker onderhoud kan uitvoeren.

Gebruik en onderhoud

• Gebruik de luchtpomp Niet als de schakelaar de luchtpomp Niet aan en uit kan zetten. Een luchtpomp die Niet meer met de schakelaar kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
• Controleer na het oppompen van banden direct de druk met een geschikte drukmeter, bijv. bij een tankstation.
• Draag de luchtpomp algijd aan de handgreep wonneer u de luchtpomp verplaatst.
• Bewaar een luchtpomp die Niet worden gebruikt, buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zich met de luchtpomp of deze instructies het gereedschap bedieren. Luchtpompen zich gaarlijk in handen van personen die er Niet mee hebben leeren werken.

• Onderhoud luchtpompen goed. Controller op verkeerde uitlijning en verbuiging van onderdelen die onder druk staan, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig hunnen beinvloeden. Laat de luchtpomp voor gebruik repareren, als het is beschadigd. Veel ongelukken zijn het gezolg van het werknen met slecht onderhonden gereedschap.

• Gebruik voor uw eigenveiligheid uitsluitend accessoires en overige units die in de bedieningsinstrumenties worden genoemd of worden aanbevolen of worden opgegeven door de fabrikant. Het gebruik van accessoires die Niet in de bedieningsinstrumenties of de catalogus worden aanbevolen kan leiden tot een risico voor uw persoonlijke veiligheid.

Gebruik en onderhoud van de accu

• Laad de accu alleen op met de lader die worden opgegeven door de fabrikant. Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andere accu.
• Gebruik de luchtpomp alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
• Houd de accu, wanneer u deutsche nicht gebruikt,weg bij andere metalen objecten zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tot stand hunnen brengen tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu's wordt gemaakt, hunnen brandwonden of brand worden voroorzaakt.
• Wanner de accu Niet goed worden behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen komt, roep dan tevens medische hulp in. Vloeistof die uit de batterij kommt, kan irritatie en brandwonden veroorzaken.

Service

• Laat de luchtpomp alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden de veiligheid van de luchtpomp gewaarborgd.

AANVULLENDE

VEILIGHEIDSWAARSCHUWINGEN VOOR UWLUCHTPOMP

WArschUwING:RISICO VOOR DE LUCHTWEGEN. De gecomprimeerde lucht van de pomp mag nicht worden ingeademd. Adem nooit lucht in van de luchtpomp of van een ontluchtingstoestel dat op de luchtpomp is aangesloten.

WArschUwING:EXPLOSIEGEVAAR.

Bijteengetgroletluchtdrukbestaathetgevaardathet objectexplodeert.Kijkwatdebrikantopgeeftals maximale druk voorobjectendie worden opgeblazen.

• Laat de pomp Niet onbeheerd awhile als deze aanstaat. In dat geval kannen banden of andere objecten exploderen.
• Controleer met behulp van een gekalibreerde luchtmeter de bandenspanning voor gebruik enijdens het oppompen; op de wang van de band vindt u de juiste bandenspanning.

WARSCHUING: RISICO VAN ONVEILIG WERKEN.

• Werk alleen met de luchtpomp met de meegeleverde accessoires of met onderden voor luchtbehandeling die geschikt+zijn voor minimaal 11 bar. Gebruikt u accessoires die Niet worden aanbevolen voor dit gereedschap, dan kan dit leiden tot gevaarlijke situatuies.
  Haal geen grappen'uit met dit gereedschap. Hogeluchtdruk is gevaarlijk. Richt de luchtstroom Niet in derichting van uzelf of andereen.
• Richt de luchtstroom nooit op Personen, dieren of uw eigen lichaam.
• Richt de luchtstroom nicht op welke manier dan ook op uzelf.

WArschUwING:RISICO VAN BRAND.De luchtpomp L eet wordenijdens het gebruik. Laat de luchtpomp 30 minuten afkoelen voordat u het apparaat opbergt.

WArschuwing: Gebruikt u een FLEXVOLTTM-accu, let op dat de luchtpomp werkt op een vlak oppervlak met het scherm maar boven gericht.

LIQUID CRYSTAL DISPLAY-VLOEISTOF (EERSTEHULP-MAATREGELEN)

Als vloeibaar kristal in aanraking komt met de huid:

• Was de huid grondig met veel water. Trek verontreinigde kleding UIT.
  Als vloeijaar kristal in een oog komt:
• Reinig het aangedane oog met schoon water en raadpleeg een arts.
  Als vloeibaar kristal is ingeslikt:
• Spoel de mond goed uit met veel water. Drink grote hoeveelheden water en zorg ervoor dat braken worden opgewekt. Raadpleeg een arts.

Overige risico's

Ondanks het toepassen van de relevante
veiligheidsvoorschriften en het toepassen van
veiligheidsapparaten können sommige overige risico's nicht worden vermeden. Dit zich:

• Gehoorbeschadiging.
  Risico opersonlijk letsel door rondvliegende deeltjes.
• Risico van brandwonden,ondat accessoires tijdens het gebruik heet worden.
  Risico van persoonlijk letsel als gevolg van langdurig gebruik.

Elektrische veiligheid

De elektrische motor is slechts voor een voltage ontworpen. Controller het voilage van de accu overeenkomt met het voilage op het typeplaatje. Zorg er ook voor dat het voilage van uw oplader overeenkomt met dat van uw stroomvoorziening.

Uw DEWALT oplader is dubbel geisoleerd in overeenstemming met EN60335; daarom is geen aardig nodig.

Als het stroomsnoor is beschadigd, moet het worden verrangen door een speciaal geprepareerd snoer dat leverbaar is via het DEWALT servicecentrum.

Een verlengsnoer gebruiken

U dient geen verlengsnoer te gebruiken, tenzij dit absolutnoodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie

Technische gegevens). De minimale geleidergrotte is 1mm^2 de maximaile lengte is 30m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

BEWAAR DEZE INSTRUCTIES

Laders

DEWALT laders hoeven Niet te worden afgesteld en zich zo ontworpen dat zicheer gemakkelijk in het gebruik zich.

Belangrijke veiligheidsinstrumenties voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor deeiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische Gegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de verilgheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat gdoestof in de lader dringen. Dit zou kuren leiden tot een elektrische schok.

W MRSCHUWING: Wij adviseren een aardlekschakelaar meteilen reststroomwaarde van 30mA of minder te gebruiken.

VOORZICHITIG: Gevaar voor brandwonden. Beperk het meto van letsel, laad alleen oplaadbare accu's op van het merk DEWALT. Andere typen accu's zouden uit elkaar+kunnen springen en persoonlijk letsel en schade kunnen veroorzaken.

Voorzichtig: Houd toelicht op kinderen zodat zich nicht teat apparaat hunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wonneer de stekker van de lader in het stopcontact zit, hunnen de

NEDERLANDS

niet-afgedekte laadcontacten binnenin de lader door materialaol of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zich, zoals, maar nicht uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, hunnen better bij de holtes van de lader worden wegehouden. Trek.altijd de stekker uit het stopcontact wanner er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleding worden beschreiben. De lader en de accu zich special voor elkaar ontworpen.
• Deze laders zich nicht bedoeld voor een andere toepassing dan het opladen van oplaadbare accu's van DEWALT. Andere toepassingen konnen leiden tot het gevaar van brand, elektrische schok of elektrocutie.
  Stel de lader Niet bloot aan regen of sneeuw.
• U kunt beter Niet aan het snoer trekken wanner u de stekker van de laderuit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Het is belangrijk dat u het snoer zoplaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer Niet op een andere manier kan beschadigen of onder spanning kan komen te staan.
• Gebruik alleen een verlengsnoer als het er werkelijk Niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolg hebben.
• Plaats Nietoodsen op een lader en plaats de lader Niet op een zicht oppervlak waar doer de ventilatiesleuven kannen worden geblokkeerd en de lader binnenin veel te heet worden. Plaats de lader Niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in de behuizing.
• Gebruik de lader Niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddelijk verwangen.
• Gebruik de lader Niet als er hard op is geslagen, als de lader is geallen of op een andere manier beschadigd is.
  Brenq de lader maar een erkend servicecentrum.
  Haal de lader Niet uit elkaar; breng de lader maar een erkend servicecentrum wonneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd,要去 het onmiddelijk worden verrangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodate risico isuitgesloten.
• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is nicht minder wonneer u de accu verwijderd.
  Probeer NOOIT 2 laders op elkaar aan te sluiten.
• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader Niet te gebruiken op een andere spanning. Dit geldt Niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] A)

1. Steek de lader in een geschikt stopcontact voordat u de accu insteekt.
2. Plaats de accu 12 in de lader, en let er waar bij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.
3. Een volledig opgeladen accu worden aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de accelader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop 11 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u deze voor het eerst in gebruik neemt.

Werking van de lader

Raadpleeg onderstaande individaten voor de laadstatus van de accu.

Laadindications
bezig met opladen	- - - - -
volledig opgeladen	- - - - -
hete/koude accuvertraging*	- - - - -

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneser de functie actief is. Wanneser de accu een geschikte temperatuur heeft bereikt,.gaat het gele lampjeuit en hervat de lader de laadprocedure.

De geschichte lader(s) laden nicht een kapotte accu op. Het lampje zal nicht of onregelmatig gaan branden en de lader geegt daarmee aan dat de accu kapot is.

OPMERKING: Dit kan ook beteken dat er iets mis is met de lader.

Als de lader maar zich dat er een probleem is, staat de lader en de accu dan testen door een geauthoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanneer de lader waarneemt dat een accu te warm of te koud is, worden onmiddelijk een Hot/Cold Delay gestart en worden het laden uitgesteld tot de accu een geschikte temperatuur hebft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal Niet op maximumsnelheid gaan opladen, ook nicht als de accu warmer wordt.

De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien runawaye de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator Niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader konnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingsystem datervoor zorgt dat de accu Niet te veel wordt geladen, Niet te heet wordt of te veel wordt ontladen. Het product za automatisch uitgeschakeld worden, als het elektronisch beschemingssystem actief wordt. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat.Deze volledig geladen is.

Montage aan de wand

Deze laders kannen aan de wand worden gemonteerd ofrecht op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dicht bij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kannen verhinderen. Gebruik dechterzijde van de lader als sjabloon voor deplaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4mm lang waarvan de schroefkop een diameter heeft van of 7 - 9mm in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5mm van de schroefuitsteekt. Houd de sleuven aan dechterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WArschUwING: Gevaar voor elektrische schok.
Moo, voordat u met de reiniging begint, de stekker

van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, Niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap kom; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is nicht volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebrukt, dient u de onderstaande veiligheidsinstructies te lezen. Volg verwolgens de oplaadprocedures Zoals die+zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu Niet op en gebruik deze nicht in een explosieve omgeving, Zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanner u de accu planta in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij hetplaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze Niet past in een lader die nicht geschikt is, waar dat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.
  Laad de accu's alleen op in DEWALT-laders.

• Spat NIET met water en dompel de accu Niet onder in water of andere vloeistoffen.

• Gebruik of bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur 40^ ofeer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).

• Verbrand de accu Niet, zichs Niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur explodingen. Als lithium ion accu's worden verbrand, komen giffige dampen en materialien vrij.
• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddelijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een(AP) mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accuellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lustt. Zoek als de symptomen aanhonden medische hulp.

WArschUwING: Gevaar voor brandwonden. Joeistof kan ontvlambaar+zijn als dele aan een vonk of vlam worden blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan accu te openen. Als de behuizing van de accu is geschued of beschadigd,zet de accu dan Niet in de lader.Klem een accu Niet vast,laat een accu Niet vallen, beschadig een accu Niet.Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboard met een spijker, geraakt met een hamer, vertrapt) Niet. Een elektrische schok of elektrocutie kan het gevolg+zijn.Breng beschadigde accu's terug hier het servicecentrum zodate ze+kennen worden gerecycled.

WArsCHUwING: Brandgevaar. Berg de accu en vervoer de accu Niet op een manier dat metalen voorwerpen in contact konnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu Niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VORZICHTG: Plaats het gereedschap wanner hetiet in gebruik is, op z'n zijkant op een stabel oppervlak waar het Niet kan vallen of omvallen.

Sommige gereedschappen met große accu's kunnenrechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WArschuWing: Brandgevaar. Tijdens het transport van accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. ControllerDat tijdens het transport de aansluitingen van de accu afgeschermd zich en goed geisoleerd van materialen die ermee in contact kuren komen en kortsluiting kurenveroorzaken.

DEWALT accu's voldoen aan alle van toepassing zich verzendvoorschriften zoals.Deze zich bepaald door de bedrijfstak

NEDERLANDS

en door wettelijk normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gezallen zal bij de verzending van een DEWALT-accu dezeaar verwachting worden geclassifiedeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's Niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combosets)+kennenaar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu Niet hoger is dan 100 Wh. Ongeacht of een verzending worden geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatatie die in dit hoofdstuk van de handleiding worden verstrekt, worden verstrekt in goed vertrouwen en worden geacht nauwkeurig te zich op het moment dat het document ward opgesteld. Er worden echter geen garantie gegeven, impliciert of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zich activiteiten in overeenstemming zich met de geldende voorschriften.

De FLEXVOLTTM-accu vervoeren

De DEWALT FLEXVOLT™ accu heeft twee standen: Gebruiksen Transport-

Stand: Wanner de FLEXVOLT™-accu op zichselt staat of in een DEWALT 18V-product zit, werkdt de accu als een 18V-accu. Wanner de FLEXVOLT™-accu in een 54V-ofen 108V-product (twee 54V-accu's) zit, werkdt de accu als een 54V-accu.

Transport-stand: Wanner de kap op de FLEXVOLT™-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending.

In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geisoleerd, waardoor 3 accu's ontstaan met

een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur-classificatie kan de accu vrijgesteld zijn

van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit

Voorbeeld, de transport
Wh waarde kan 3 x 36 Wh
aangeven, dit betekend 3
batterijen van elk 36 Wh. De

Voorbeeld van markings met etiket gebruik en transport

Use: 108 Wh

Transport:3x36 Wh

Wh waarde tijdens gebruik kan 108 Wh aangeven (1 batterij).

Aanbevelingen voor opslag

1. De Besteplaats om het apparaat op te bergen is koel en droog,uit direct zonlicht en Niet in overmatigeitte of koude.Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze Niet in gebruik zichn.
2. Wanner er u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het Beste volledig opgeladen opslaan op een koel, droge plaats buiten de lader.

OPMERKING: Accu's hunnen beter nicht volledig ontladen worden opgeslagen. De accu要去 voor gebruik weeer worden opgeladen.

Labels op de explader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

ZieTechnische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet bloatstellen aan water.

Zorg dat defecte snoeren onmiddelijk worden verrangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan+kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu Niet in het vuur

GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 × 36 Wh aan (3 batterijen van 36 Wh).

Accutype

De DCC018 werktoeen 18-V accu.

Deze accu's hunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Raadpleeg Technische Gegevens vooreer informatie.

Inhoud van de verpakking

Deverpakking bevat:

1 Luchtpomp DCC018
1 Li-Ion-accu (C1, D1, L1, M1, P1, S1, T1, X1 modellen)
2 Li-Ion-accu's (C2, D2, L2, M2, P2, S2, T2, X2 modellen)
3 Li-Ion-accu's (C3, D3, L3, M3, P3, S3, T3, X3 modellen)
1 Gebruiksaanwijzig

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. B-modellen zijn voorzien van een Bluetooth*-accu.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo's发展格局Handelsmerken die eigendom zich van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijkke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zich eigendom van hun respectievelijke eigenaren.

• Controller of het gereedschap, de onderdelen of accessoires möglichk zichen beschadigdijdens het transport.
• Neem de hijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gekruikt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Stel de luchtpomp Niet bloot aan regen of hoge luchtvochtigheid.

Laat het apparaat Niet onbeheerd awhile.

Positie Datumcode (Afb. A)

De datumcode 21, die ook het werk van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2018 XX XX

Jaar van fabricage

Beschrijving (Afb. A)

WArschUwING: Pas de luchtpomp/externe voeding.
onderdeel ervan nooit aan.Dit kan schade of
personoonlijk letsel tot gevolg hebben.

1 LED-lamp
2 Aan/uit-schakelaar
3 Schakelaar pompstand
4 LED-lichtschakelaar
5 Slang voor groot volume
6 Drukafstellingsknop
7 Knop voor het starten/ pauzeren van de luchtpomp
8 Display drukinstelling/stand
9 Display drukmeter
10 Slang voor hoge druk
11 Accu-ontgrendelknop
12 Accu

Smal toelopend hoogvolumemondstuk
14 Inlaat/uitlaatopeninging
Smal toelopend hoge- drukmondstuk
16 Naald voor luchtpomp
17 Verloopnippel voor Frans ventiel
18 Uitgang/ingang
19 12V gelijkstroom voertuiqstkker en snoer
20 Connector exter voeding (adapter 12V gelijkstroom of wisselstroom)
21 Datumcode

Gebruiksdoel

De DELWALT-luchtpomp is ontworpen voor snoerloos gebruik, in de meeste voertuigen, via de standard 12V DC-aansluiting of met de externe voeding van 13,8V van DELWALT voor het oppompen van banden van auto's en fietsen, ballen, vlotten, luchtbedden en drijfkussens in het zwembad, enz. Dit product isuitsluitend bedoeld voor professioneel gebruik.

GEBRUk ZE nIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Werk nIET met de compressor in een ruimte waar u verf spuit. Deze luchtpomp is professioneel elektrisch gereedschap.

LaaT GEEn kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschap bedieren.

• Dit product is nicht bedoeld voor gebruik door Personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodate ze ermee zouden konnen spelen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voorat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

NEDERLANDS

Wanner de luchtpomp per ongeluk worden gestart, kan dat leiden tot letsel.

WArschUwING: Gebruik uitsluitend accu's en laders at merk DEWALT.

De accu in het gereedschapplaatsen en de accuuit het gereedschap nemen (Afb.A)

OPMERKING: Controller dat de accu 12 geheel is opgeladen. Plaats de accu 12 in de luchtpomp door de accu gegenover de rails aan de binnenzijde van accu-ingang te houden en de accu in de handgreep te schuiven tot de accu stevig op z'nplaats zit en controllerer verwolgens dat de accu Niet los kan komen.

U kunt de accu uit de luchtpomp nemen door op de accuontgrendelknop 11 te drukken en de accu met een stevige rukuit de accu-ingang te trekken. Plaats de accu in de lader Zoals wordt beschreiben in het ladergedeelte van deze handeiding.

Vermogenmeter (Afb. A)

Er zich DEWALT-accu's met een vermogenmeter en deze bestaatuit drie groene LED-lampjes die een aanduiding gegen van dehoeveelheid lading die de accu nog heeft.

U kunt de vermogenmeter inschakelen door de knop van de vermogenmeter in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanner de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter Niet branden en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter geeft slechts eenindicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgeberiker.

Slang en accessoires opbergen (Afb. A)

12V DC Autostekker en snoer

• De 12V DC autostekker 19 kan in het opbergvak aan de zijkant van de luchtpomp worden opgeborgen.

Slang voor hoge druk

• De slang voor hoge druk 10 bevindt zich op een opbergsleuf aan de zijkant van de unit. Wikkel de slang voor hoge druk in de sleuf enzet de slang vast in detwee klemmen.

Slang voor groot volume

• De slang voor groot volume 5 bevindt zich op een opbergsleuf aan de zijkant van de unit. Wikkel de slang voor groot volume in de sleuf enzet de slang vast in de twee klemmen.

Accessoires

• De accessoires 15, 16 en 17 zijn opgeborgen in klemmen die zich aan de zijkant van de luchtpomp bevinden.

Hulpstukken bevestigen (Afb. A)

De slang voor groot volume 5 worden geleverd met een standard smal toelopend mondstuk 13.

De slang voor hoge druk 10 kan worden bevestigd met behulp van de volgende hulpstukken die op het paneel van het opbergvak aan de zijkant te vinden zich:

• een luchtpomp-naaldafluiter 16
• een smal toelopend mondstuk voor hoge druk 15, en
• een verloopnippel 17 voor Franse ventilen.

OPMERKING: Controller dat elke van deze adapters stevig op hunplaats zich vergrendeld, voordat u de luchtpomp inschakelt.

De slang voor groot volume bevestigen (Afb. B)

• Neem de slang voor groot volume 5 van z'n opbergplek.
  Houd de nokken van de slang tegenover de uitsparingen 22 van de uitgang voor groot volume/ ingang 18. Schuif cervolgens de slang op de uitgang en draai de slang waar links vast.
• U kunt de slang losnemen door de slang waar rechts te draaien en van de ingang te schuiven.

Veel opblaasbare objecten, vooral luchtmatrassen, hebben een interne klep waardoor er tijdens het opblazen geen lucht kan ontsnappen. Als deze klep Niet opzij worden gedrukt door het mondstuk, worden het opblaasbare object Niet opgeblazen. Druk het mondstuk stevig in het ventiel zodat de klep opzij worden geduwd.

LED-werklicht (Afb. A)

Het LED-werklicht 1 bevindt zich op de handgreep van de luchtpomp. Schakel het werklicht in door, eerst de unit in te schakelen met een druk op de aan/uit-schakelaar 2 en verwolgens op de Lichtschakelaar 4 op de voorzijde van de luchtpomp te drukken. De luchtpomp, en ook het Licht, wordenuitgeschakeld wanner ze twee minutes nicht worden gebruikt. Schakel het werklicht uit door waar op de Lichtschakelaar 4 te drukken.

OPMERKING: Hetlicht wordt pasuitgeschakeld wanner de gehele unit wordtuitgeschakeld.

BEDIENING

Gebruiksaanwijzing

WARSCHUUNG: Houd u altijd aan de vengheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Beperk het gevaar van stig persoonlijk letsel tot een minimum: zet het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanner de luchtpomp per ongeluk wordt gestart, kan dat leiden tot letsel.

Inschakelen (Afb. A)

WAARSCHUWING:Explosiegevaar. Laat de unit nicht eneereerd acheer als delea aanstaat. Te hard oppompen van banden of andere items kan ernstig letsel en ernstige materiele schade tot gevolg hebben.

OPMERKING: Wonneer de luchtpomp worden gevoed door middel van de 12V autostekker, een 18V-accu van een externe voeding (als optie verkrijgbaar accessoire), gaat het LCD-display na gedurende ongeveer 2 minutes uit/over in sluimerstand. Dit doet zich voor wonneer de units Niet in werkig is. U kunt het system weer inschakenen door op de aan/uit-schakelaar 2 te drukken. Het LCD-display gaat aan en de luchtpomp is maar voor gebruik.

Neem, voordat u de luchtpomp inschakelt, een besluit over welke voeding u gaat gebruiken; een 18V accu 12, de12V DC autostekker 19, of een externe voeding (als optie verkrijgbaar accessoire), en volg onderstaande instructies voor het aansluten. U kunt dan op de aan/uit-schakelaar AC/DC 2 drukken die zich op de voorzijde van de unit bevindt.

Voeden met een 18V-accu

Raadpleeg voor het gebruiken van een 18V De accuplaatsen en uitnemen.

Voeden met de 12V DC autostekker

U kunt de 12V DC auto stekker 19 gebruiken door deze in de 12V DC accessoire-aansluiting van uw auto te steken. Rol.altijd eerst de 12V-stroomkabel volledig uit. De accessoire-aansluiting van uw auto要去 altijd geschikt zich voor tenminste 12A.

Voeden met een externe voeding (Afb. C)

WAARSCHUWING: Gebruik uitsluitend de externe
waring die voor dit product worden aanbevolen.

Gebruik van een andere externe voeding of de luchtpomp zou de voeding können beschadigen.

U kunt een externe voeding gebruiken door het gelijkstroomsnoer van de externe voeding aan te sluiten op de aansluiting 20 voor de externe voeding aan de zijkant van unit, steekervolgens de stekker van het 220V-240Wisselstroomsnoer in een stopcontact of in een verlengsnoer van de juiste afmeting dat op een stopcontact is aangesloten. Rol altijd eerst het snoer volledig UIT.

Oppompen/leeg laten lopen met groot volume (Afb. A, B)

De slang voor groot volume is bedoeld voor objcten die groe hoeveelheden lustcht bevatten zoals luchtbedden, vloten en drijfkussens in het zwembad.

OPMERKING: De groot-volumestand heeft NIET een functie voor automatische uitschakeling.

Oppompen

1. Neem de slang voor groot volume 5 van z'n opbergsleuf. Bevestig de slang voor groot volume op de uitgang voor groot volume/ingang 18 zoals worden beschreiben in het hoofdstuk De slang voor groot volume bevestigen.

2. Steekt de slang voor een groot volume 5, of het smal toelopende mondstuk 13 ervan in het object dat要去 worden opgeprompt.

3. Druk op de aan/uit-schakelaar 2.
4. Druk verwolgens op de schakelaar voor de drukstand. U ziet dan het symbool luchtpomp/ontluchter in het display drukinstelling/-stand 8
5. Druk verwolgens op de knop voor het starten/pauzeren van de luchtpomp 7 en schakel zo de luchtpomp in.
6. U kurz de luchtpomp uitschakelen door op de knop voor het starten/pauzeren van de luchtpomp 7 te drukken.

Leeg laten lopen

Volg stap 1 tot en met 6 in hoofdstuk Oppompen hierboven, maar bevestigt de slang voor groot volume op de inlaat/uitlaat 14, Afb. A.

Oppompen met hoge druk (Afb. A, B)

WAARSCHUWING:Explosiegevaar. Bij een te grote Iruk bestaat het gevaar dat het object uit elkaar klapt of dat iemand gewond raakt. Let op de maximale druk voor opblaasbare objecten.Deze druk worden aangegeven door de fabrikant.

WAARSCHUWING: Het verwangen van de hoge- enstang moet door de DFWALT serviceorganisatie worden uitgevoerd.

De hoge-drukslang 10 is bedoeld voor gebruik bij objcten die een hogere luchtdruk vragen, zoals banden en basketballen.

1. Neem de slang voor hoge druk 10 van z'n opbergsleuf.
2. Bevestig een spuitmond zoals worden beschreiben in het hoofdstuk De accessoires bevestigen. Bevestig de kop op het ventiel van de band, of bevestig een accessoire voor het oppompen van een bal of een ander op te pompen voorwerp.
3. Bevestig of plaats de spuitmond in of op het op te pompen voorwerp.
4. Druk op de aan/uit-schakelaar 2. De luchtpomp schakelt zich over op de hoge-drukoppompstand.

OPMERKING: Het display 9 van de drukmeter toontuitsluitend de pompdruk wanner de luchtpomp in de hoge-drukstand staat.

OPMERKING: U kurz overschakelen:tussen eenheden door de schakelaar 3 voor de oppompstand 3 en de LED-lichtschakelaar 4 ingedrukt te houden, terwijl u de drukafstellingsknop 6 draait.

1. Stel de gewenste druk in door de drukafstellingsknop 6 te draaien.
2. Start het oppompen door op de knop voor het starten/ pauzeren van de luchtpomp 7 te drukken.
3. U kurz de luchtpomp alsijd stoppen door knop voor het starten/pauzeren van de luchtpomp 7 te drukken.
4. Wonneer het op te blazen object de ingestelde waarde heeft bereikt, worden het apparaat automatisch uitgeschakeld.

OPMERKING: U zult misschien merken dat de uitlezing van de werkelijkde druk misschien daalt na enkele seconden. Dit is normala.

nEDERLanDs

OPMERkInG: Als de luchtpomp met de aan/uit-schakelaar 2\ wordt uitgeschakeld, gaan alle instellingen verloren en要去\ opnieuw worden ingevoerd. Dit is een veiligheidsvoorziening\ die is bedoeld om het risico van TE HARD OPPOMPEN\ te voorkomen.

De pomp als drukmeter gebruiken

VORZICHTG: Controller de druk met een geschikteter, bijv. bij een tankstation.

1. Sluit de slang voor groot volume 10 aan op het item dat u wilt controleren.
2. Druk op de aan/uit-schakelaar 2
3. Het display van de drukmeter 9 toont de druk van het item.

ONDERHOUD

De DFWALT-luchtpomp is ontworpen voor gebruik gedurende een langeperiode en met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatie reiniging.

WAARSCHUWING: Beperk het gevaar van het gering persoonlijk letsel tot een minimum: zet het gereedschap uit en trek de stekker uit het stopcontact, koppel de externe voeding los of neem de accu uit, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert.

Wanneer de luchtpomp per ongeluk worden gestart, kan dat leiden tot letsel.

Reparaties

Er kan geen onderhoud worden uitgevoerd aan de lader, de accu en de externe voeding. Kunt u de luchtpomp Niet inschaken, controller dan de accu, alle aansluitingen en de zekering in de 12V DC autostekker 19. Het display van de luchtpomp za onder bepaalde omstandigheden een foutcode tonen. Raadpleeg de tabel Foutcodes voor het oplossen van problemen.

Aanbevelingen voor opslag

Sla de luchtpomp binnenshuis op. De Beste opslagplaats is er een die koel en droog is, weg van direct zonlicht en overmatige warmte of kou.

Reiniging

WARSCHUWING: Blaas vuil en stof uit de behuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure utvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicalien voor het reinigen van Niet-metalen onderden van het gereedschap. Deze chemicalien hunnet hem materiaal dat in deze onderden is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die nicht DEWALT zijn aangeboden Niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gaearlijk zijn. Om het risico op letseI te verminderen dient uuitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden inzameling. Producten en batterijen die zich voorzien van dit symbool,ogensniet bij het normale huishoudelijkke afval worden weggegooid.

Producten en batterijen bevatten materialen die kuren worden teruggewonnen en gerecycled, zodat de vraag maar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voerschriften. Nadere informatatie is beschikbaar op www.2helpU.com.

Herlaadbare accu

Deze duurzame accu要去 herladen worden als hij nicht krachtig genoeg blijkt tijdens het uitvoeren van klussen die waarvoort vlot

FOUTODEs BIJ HET OPLOssEn Van PROBLEMEn
Foutcode Betekenis Oplossing
LoP Spanning van het voertuig of van de externe voeding te laag of te hoog	Spanning van het voertuig - Verhoog de spanning door de motor van het voertuig in te schakelen Externe stroomvoorziening - Vervang de voeding
blo 18V-accu ontladen Laad de accu op of verwang deze
bAt Temperatuur van de 18V-accu te hoog of te laag Laat de accu op kamertemperatuur komen
Er S Storing druksensor Neem contact op met een erkend D	EWALT-servicecentrum.
OL Spanning op de pomp te hoog	Controler op blokkeringen in de slang en de aansluitingen. Neem contact op met een erkend DeWALT-servicecentrum, als de storing aanhoudt.
OP Overschrijding van de druk 11 bar Controler op blokkeringen in de slang en de aansluitingen

verliepen. Aan het einde van+zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu—helemaal op en verwijder deze verrolgensuit het werktuig.
  Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier ofaar het milieupark bij u in de buurt.De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

LUFTPUMPE

DCC018

Gratuler!
