Merke	DeWalt
Modell	DCC018NXJ
Produkttype	Trådløs kompressor/luftpumpe
Strømkilde	Li-Ion-batteri 18 V, 12 V DC kjøretøykontakt, nettadapter 220-240 V AC (valgfritt)
Merkespenning (batteri)	18 V DC
Ekstern strømspenning	12-13,8 V DC
Maksimalt trykk	11 bar (1100 kPa)
Maksimal effekt (ekstern)	150 W
Driftstemperaturområde	-18 °C til +40 °C
Vekt (uten batteri)	2,3 kg
Kompatibel batteritype	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547
Kapasitet for kompatible batterier	Fra 1,3 Ah til 9,0 Ah
Oppumpingsmoduser	Høyt trykk, stort volum, tømming
Ekstra funksjoner	Innebygd manometer, automatisk stopp ved forhåndsinnstilt trykk, LED-belysning
Display	LCD-skjerm (trykk, modus, feil)
Medfølgende slanger	Høytrykkslange, storvolumslange
Inkluderte tilbehør	Konisk dyse for stort volum, høytrykksdyse, oppumpingsnål, Presta-ventiladapter
Tiltenkt bruk	Oppumping av dekk, madrasser, flåter, baller osv. Profesjonell bruk.
Vedlikehold	Rengjør med en fuktig klut og mild såpe. Ikke senk i vann. Sjekk filtrene.
Sikkerhet	Beskyttelse mot overoppheting, overbelastning, full utladning. Automatisk stopp ved feil.
Beskyttelsesgrad	IPX0 (ikke vanntett, unngå vann)
Pakningsinnhold	1 luftpumpe, 1 Li-Ion-batteri (avhengig av modell), 1 lader (avhengig av modell), 1 instruksjonshåndbok
Garanti	Standard produsentgaranti (se bruksanvisning)

Ofte stilte spørsmål - DCC018NXJ DEWALT

Hvilke batterier er kompatible med kompressor DCC018NXJ?

Kompressoren fungerer med følgende DeWalt 18 V Li-Ion-batterier: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546 og DCB547. Se databladet for ladetider.

Hvordan stiller jeg inn ønsket trykk?

I høytrykksmodus, drei trykkinnstillingsknappen (6) for å stille inn trykket. Luftpumpen stopper automatisk når dette trykket er nådd.

Kan jeg bruke kompressoren med en sigarettennerkontakt?

Ja, koble den medfølgende 12 V DC-ledningen til sigarettennerkontakten i kjøretøyet ditt. Sørg for at kontakten tåler minst 12 A og at ledningen er helt rullet ut.

Hva betyr feilkoden 'LoP'?

Koden 'LoP' indikerer at strømspenningen er for lav eller for høy. For kjøretøystrøm, start motoren. For ekstern strøm, bytt den ut.

Hvordan vedlikeholder jeg kompressoren?

Rengjør utsiden med en fuktig klut og mild såpe. Ikke bruk løsemidler eller senk apparatet i vann. Sjekk ventilasjonsåpningene regelmessig og fjern støv med trykkluft.

Kan kompressoren tømme gjenstander?

Ja, i storvolumsmodus, fest slangen på innløps-/tømmeåpningen (14) og trykk på startknappen. Tømmingen har ingen automatisk stopp.

Hva er maksimalt utgangstrykk?

Maksimalt trykk er 11 bar (1100 kPa). Overskrid aldri trykket anbefalt av produsenten av gjenstanden som pumpes.

Hvordan endrer jeg måleenheten for trykk?

Hold inne oppumpingsmodusvelgeren (3) og lysbryteren (4) samtidig som du dreier trykkinnstillingsknappen (6). Enheten veksler mellom bar, psi, kPa osv.

LED-lyset tennes ikke, hva gjør jeg?

Sørg for at apparatet er slått på (strømbryter (2) i ON-stilling). Lyset aktiveres via bryteren (4) foran. Hvis det fortsatt er av, sjekk batteriet eller strømkilden.

Hva gjør jeg hvis høytrykksslangen er skadet?

Bytte av høytrykksslangen må utføres av et autorisert DeWalt-servicesenter. Ikke bruk apparatet med en skadet slange.

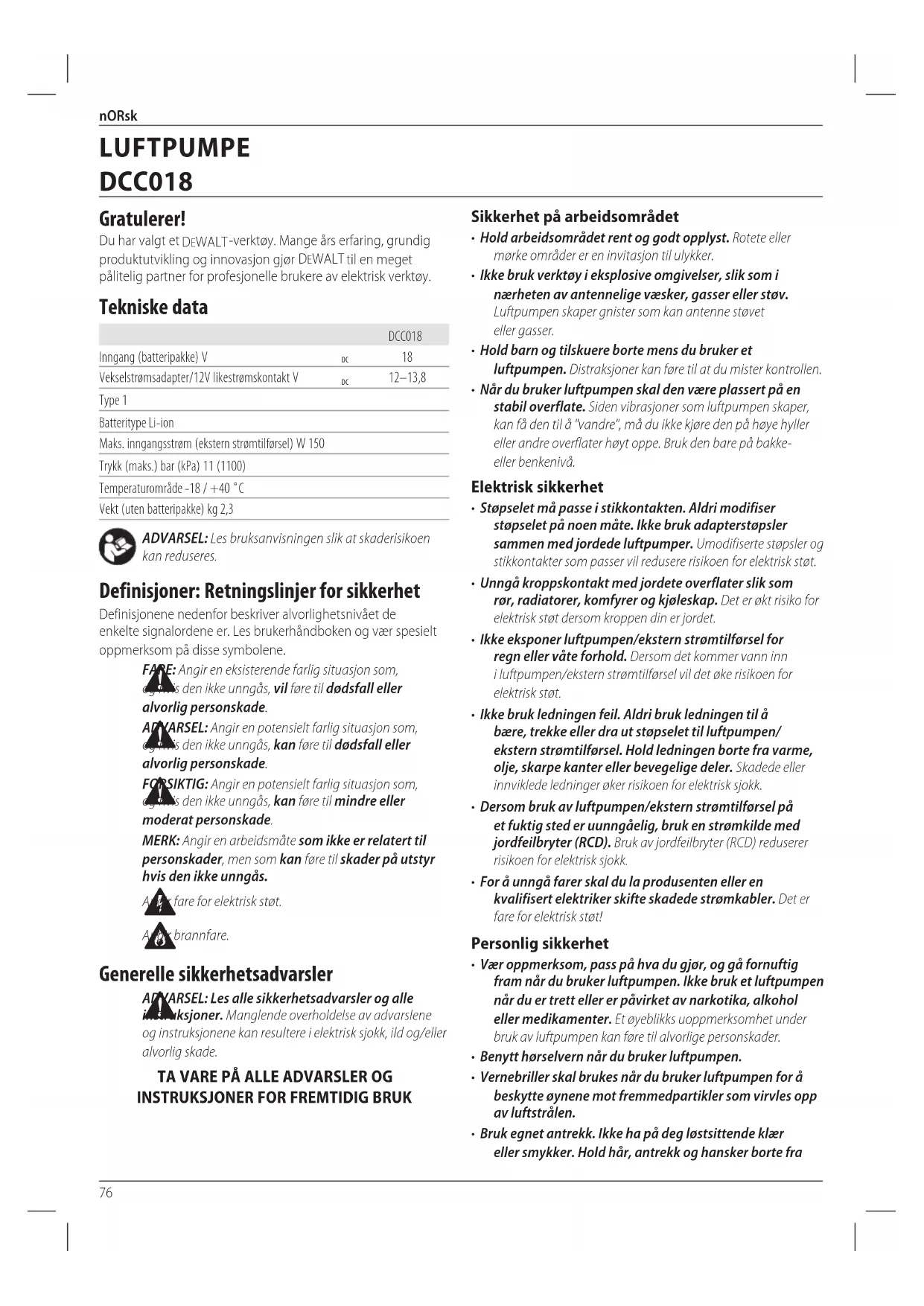

BRUKSANVISNING DCC018NXJ DEWALT

Generelle sikkerhedsadvarsler

BEMARK: For at sikre(Maximal ydeevne og levetid for li-lon batteripakker kal batteripakken lades helt op, for den anvendes første gang.

Opbevaring af slange og tilbehør (Fig. A)

Du har valgt et DEWALT-verktøy. Mange árs erfaring, grundig Produktutvikling og innovasjon gjør DEWALT til en meget pålitetig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCC018
Inngang (batteripakke) V	DC	18
Vekselstrømsadapter/12V likestrømskontakt V	DC	12-13,8
Type 1
Batteritye Li-ion
Maks. ingangsstrøm (ekstern strømtilførsl) W 150
Trykk (maks.) bar (kPa) 11 (1100)
Temperaturområde -18 / +40 °C
Vekt (uten batteripakke) kg 2,3

ADVARSEL: Les bruksanvisingen slick at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivæt de enkelte signalordene er. Les brukerhandboken og vær spesielt oppmerksom pa disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, ogritis den ikke unngas, vil fore til dodsfall aller alvorlig personskade.

ADVARESL: Angir en potensielt farlig situasjon som, agnis den ikke unngas, kan fore til dodsfall aller alvorlig personskade.

FOR SIKTG: Angir en potensielt farlig situasjon som, cnns den ikke unngas, kan fore til minre eller moderat personskade.

Generelle sikkerhetsadvarsler

ADVARSEL: Les alle sikkerhetsadvarsler og alle kjsjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÁ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

• Hold arbeidsomradet rent og godt opplyst. Rotete erler mørke omrader er en invitasjon til ulykker.
• Ikke bruk verktoy eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser erler stov. Luftpumper skaper gnister som kan anteenne stovet ell er gasser.
• Hold barn og tilskuere borte mens du bruker et luftpumpen. Distraksjoner kan fore til at du mister kontrollen.
  Nar du bruker luftpumpen skal den vare plassert pa en stabil overflate. Siden vibrasjoner som luftpumpen skaper, kan faden til a "vandre", ma du ici kjore den pa hove hyller erler andre overflater hoyt oppe. Bruk den bare pa bakke-eller benkeniva.

Elektrisk sikkerhet

• Stöpselet mä passer i stikkontakten. Aldri modifiser stöpselet pa noen mäte. Ikke bruk adapterstöpsler sammen med jordede luftpumper. Umodifiserte stöpsler og stikkontakter som passer vil redusere risikoen for elektrisk stot.
• Unngå kroppskontakt med jordete overflater slick som rør, radiatorer, komfyrer og kjoleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet.
• Ikke eksponer luftpumpen/ekstern strømtilforsel for regn eller våte forhold. Dersom detkommen vann inn i luftpumpen/ekstern strømtilforsel vil det öke risikoen for elektrisk støt.
• Ikke bruk ledningen feil. Aldri bruk ledningen til ä bære, trekke erler dra ut stopselet til luftpumpen/ ekstern strømtilforsel. Hold ledningen borte fra varme, olje, skarpe kanter ell bevegelige deler. Skadee ell innviklede ledninger øker risikoen for elektrisk sjokk.
• Dersom bruk av luftpumperen/ekstern strømtilforsel pa et fuktig sted er uunngælig, bruk en stromkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.
  For a unnga farer skal du la produsenten ell en kvalifisert elektriker skiffe skadede stromkabler. Det er fare for elektrisk stot!

Personlig sikkerhet

Vær oppmerksom, pass pa hva du gjør, og gø fornuftig fram när du bruker luftpumpen. Ikke bruk et luftpumpen när du er trett eller er pavirket av narkotika, alkohol ell er medikamente. Et oyebliks uoppmerksomhet under bruk av luftpumpen kan fore til alvorlige persorskader.
- Benytt hørselvern nár du bruker luftpumpen.
- Vernebriller skal brukes när du bruker luftpumpen for a beskytte øynene mot fremmedpartikler som virvles opp av luftstralen.
- Bruk egnet antrekk. Ikke ha pa deg lolesttende klær eller smykker. Hold har, antrekk og hansker borte fra

Batterier Ladere/Ladetider (i minutter)
Kat # V DC Ah Vekt (kg)	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3,0 0,48 140 70 45 45 45 90

bevegelige deler. Lodsittende klær, smykker og langt här kan bli fanget opp av bevegelige deler.

• Ikke apne huset til verktoyet. Pumpen ineholder ingen deler som kan vedlikeholds avBrukeren.

Bruk og stell

• Ikke bruk luftpumpen hvis bryteren ikke kan slås av og på. En luftpumpe som ikke kan slås på eller av med bryteren, er farlig og ma repareres.
• Rett erter at du har fylt luft i et dekk skal du sjekke trykket med en passende trykkmäler, for eksempel ved en fyllestason.
• Du skal alltid bruke handtaket nar du flytter luftpumpen.
  Lagre luftpumper som ikke er i bruk,utilgengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet aller disse instruksjonene bruke det. Luftpumper er farlige i hendene pa utrenede brukere.
• Vedlikehold av luftpumper. Kontroller om trykksatte deler er feiljustert ell er boyd, om deler er odelagt ell er andre forhold som kan pavirke bruken. Dersom det er skadet, faverktoyet reparent for neste bruk. Mange ulykker forarsakes av darelig vedlikeholdte verktoy.
• For din egen sikkerhet skal du kun bruke tilbehør og tilleggsenheter som er beskrevet iBruksanvisingen ell som er anbefalt eller spesifisert av produsenten. Bruk av annet tilbehør enn de som er anbefalt i bruksanvisingen eller katalogen utgjør en fare for din personlige sikkerhet.

Bruk og stell av batteriverktoy

• Skal kun lades opp ved hjelp av batteriladeren spesifisert av produsenten. En lader som passer for en type batteripakke kan fore til risiko for brann dersom den brukes pa en annihilen batteripakke.
• Luftpumpen skal bare brukes sammen med spesifiserte batteripakker. Bruk av andre batteripakker kan före til risiko for personskade og brann.

• När batteripakken ikke er i bruk, hold den unna metallgjenstanden som binderser, mynter, nokler, filer, skruer aller andre små metallgjenstanden som kan skape en kobling fra en pol til den andere. Kortslutning av batteripolene mot hvverandre kan fore til brannskader aller brann.

• Ved feilaktig bruk kan detkommen vaeske ut av batteriet, unnga kontakt med den. Dersom du kommer ikontakt med den, skyll av med vann. Dersom du far vaesken i øynene, sok legehjelp. Vaeske som kommer ut av batteriet kan fore til irritasjon aller brannskader.

Service

• Luftpumpen skal alltid repareres av kvalifisert personell og kun med originale resvedeler. Dette sørger for at Luftpumpens sikkerhet blir ivaretatt.

YTTERLIGERE SIKKERHETSADVARSLER FOR DINLUFTPUMPE

ADVARSEL: INNÄNDINGSFARE.

Boder iciy trygt a puste inn den komprimerte luften fra luftpumpen. Pust aldri inn luft fra luftpumpen ellr fra pusteutstyr som er koblet til luftpumpen.

ADVARSEL:FAREFORSPRENGNING.

For hoyt lufttrykk forarsaker farlig risiko for sprengning. Kontroller produsentens normerte maksimumstrykk for enheter du blaser opp.

• Ikke la luftpumpen gå uten tilsyn. Dekk eller andre gjenstander kan eksplodere.
• Bruk en kalibrert luftmäler for á sjekke dekktrykker fær haver bruk og mens du blaser opp dekkene. Se sideveggen på dekker for korrekt trykk.

ADVAREL:FAREFORUSIKKERDRIFT.

Incendre den, og ici forsok a reparere den. Du ma aldri bore inn i, sveise ellgore noen endringer pa luftpumpen eller tilbehoret til den.

• Skal kun brukes med det inkluderte tilbehoret aller lufthandteringsdeler akseptabelt for/DD ke minre enn 11 bar. Bruk av tilbehor som ici er anbefalt forBruk sammen med dette verktoyet, kan vaere farlig.
  Aldri lek med encheten. Luft med hoyt trykk er farlig. Ikke rett luftstrommen mot deg selv erler andre.
• Sikt aldri luftstrømmen mot personer, dyr erler kroppen din.
  Sikt aldri luftstrømmen mot deg selv på noenmåte.

APARSEL: FARE FOR BRANN. Luftpumpen kan bli varm sne, bruk. La Luftpumpen kjeline i 30 minutter for du setter den bort.

NORSK

APARSEL: Nár du bruker et FLEXVOLT^TM batteri, skal du tósimre deg om at luftpumper brukes på en flat overflate med skjermen pekende opp.

LCD - VAESKE FRA FLYTENDE KRYSTALLDISPLAY (FORSTEHJELPSANVISNINGER)

Hvis flytende krystallkommenikontaktmed huden din:

Vask hudpartiet helt rent med mye vann. Ta av deg kontaminente klaer.
Hvis du fãr flytende krystall i øynene:
- Skyll det berorte øyet med rent vann og oppsok deretter lege.
Hvis du svelger flytende krystall:
- Skyll munnen grundig med vann. Drikk store mengder vann og fremkall brekninger. Oppsok lege.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelse og bruker sikkerhetsutstyr, er det bestemte farer som/DDke kan unngas.De er:Horselskader.

• Fare for personskade pga. flygende partikler.
• Fare for brannskader ford utstyr blir varmt under bruK.
• Fare for personskade ved langvarig bruk.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun en spunning. Alltid kontroller at spunngen til batteripakken samsvarer med spunngen på merkeskiltet. Sorg ogsa for at spunngen på laderen samsvarer med spunngen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom tilforselsledningen er skadet,丹麦den byttes i en spezialledning som fas via DEWALT-serviceorganisasjon.

Skjeteledning bor ikke brukes hvis det ikke er absolutnødvendig. Bruk en godkjent skjeteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1mm^2 ; maksimum lengde er 30m Alltid vikle ut kabelen fullstendig nár du bruker en kabeltrommel.

TA VARE PÄ DENNE BRUKSANVISNINGEN

Ladere

DeWALT ladere trenger ingen justeringer, og er designet til ä vare sa enkle som mulig Å bruke.

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÄ DENNE BRUKSANVISNINGEN: Denne manualen ineholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

• Før du bruker laderen les alle instruksjoner og advanselsmerker på laderen, batteripakken ogprodukter som bruker batteripakken.

APARSEL: Fare for stot. Ikke la vaeske komme inn i katten. Det kan resultere i elektrisk stot.

ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en nennell stromverdi pa 30mA aller minre.

FORSIKTG:Fare for brannskader. For a redusere faren skader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forarsake personskader og materielle skader.

FORSIKTIG: Barn mä holds under oppsyn, sorg for at de iuereker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bredgrenset til stålull, aluminiumsfolie ell er annen ansamling av metalliske partikler, ma holdes unna apningene i laderen. Kople alltid laderen fra strømtilførsen när det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjaring.

• IKKE forsok á lade batteripakken med andre ladere enn de som er nevnt i dette manualen. Laderen og batteripakken er spesielt designet for á jobbe sammen.
• Disse ladere er seks ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk stot.
• Ikke utsett laderen for regn ellr sn.
• Dra i kontakten og/DDKE ledningen narr du kople laderen fra strommen.Dette reduserer faren for skade pa kontakten og ledningen.
• Pase at ledningen er plassert sik at den ikke tråkkes på, snubles i, eller på annen mæte utsettes for skade eller paksijening.
• Ikke bruk skjoteledning medindre det er helt nodvendig. Bruk av feil skjoteledning kan resultere i brannfare og/eller elektrisk stot.
• Ikke plasser noe pa laderen og ikke plasser laderen pa en myk overflate som kan blokkere ventilasjonsslissene og resultere i for hoy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning aller kontakt-bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fatt et slag, er mistet i gulvet aller skadet pa annihilmente. Lever den pa et autorisert serviceverksted.
• Ikke ta laderen fra haverandre; lever den pa et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk stöt erbrann.
• Dersom ledningen er skadet ma den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for ä unngå farer.

Kople laderen fra strømtilforselen for du begyinner med rengjoring. Dette reduserer faren for elektrisk stat. Fjernig av batteripakken reduserer ikke denen faren.
- ALDRI forsok pä kople 2 ladere sammen.
Laderen er designet for a bruke standard 230V elektrisk strom. Ikke forsok a bruke den pa annen penning. Dette gelder ici billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 12 i laderen, pass pa at batteripakken sitter godt i laderen. Det rode (lade) lyset blinker gjentatt som indikasjon pa at ladeprossessen er startet.
3. Fullfort lading vises ved at det rode lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes,ller den kan bli stäende i laderen. For a ta batteripakken ut av arbeidspakken,trykk inn og hold laseknappen 11 pa batteripakken og ta den av.

MERK: For a sikre maksimum ytelse og levetid pa Li-lon batteripakker, lad batteripakken helt opp for forste gangs bruk.

Bruk av lader

Se indikatorne under for batteripakkens ladetilstand.

Ladeindikatorer
lading	- - - - -
fulladet	- - - - -
varm/kald ladeforsinkelse*	- - - - -

• Det røde lyset vil fortsette Å blinke, men et gult indicatorlys vil lyse under denen operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slätt av og laderen vil gjenoppta ladeprosedyren.

Kompatable ladere vilijke lade en defekt batteripakke. Laderen vil indikere feilaktig batteripakke ved at den不克 lyser,ller ved aindikere blinkemnonster for problem pakke eller lader.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke ga tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern viffe som er designet for avkjole batteripakken. Viften vil sla seg pa automatisk nar batteripakken trenger kjoles. Bruk aldri laderen dersom viften化进程 fungerer correkt ell derssm ventilasjonsapningene er blokkert.Pass pa at fremmedlegemer ilke kommer inn i laderen.

XR Li-ione verktoy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming ell derp utlading. Verktoyet vil automatisk sla seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet pa laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for a monteres pa vegg ellr sta p et bord eller arbeidsbenk. Dersom den skal monteres pa veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner ellere hindringer som kan stoppe luftstrommen. Bruk baksiden av laderen som mal for a bore hull i veggen for monteringsskuene. Monter laderen godt med gipsskruer (ma kjopes separat) minst 25,4 mmlange med hodediameter 7 - 9mm , som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene pa baksiden av laderen med de utstikkende skruene og las pa plass i sporene.

Rengjoringsanvisninger for lader

ADVARSEL: Fare for stot. Koble laderen fra smuttaket for rengjoring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut ell er en myk, metallfri børste. Ikke bruk vann eller rengjoringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sorg for a inkludere katalognummer og spenning nár du bestiller nye batteripakker.

Batteriet kommt ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruktene under for du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

• Hvis batteriets innholdkommenikontaktmedHUDen, vasker du omradet med mild sape og vann. Hvis du far batterivasepaaoyet,skyller du det apne oyet i 15 minutter ell ter iritasjonen gir seg.ltilfelle det trengs medisinsk tilsyn, er batteriets elektroyyt sammensatt av en blanding av organiske k carbonater og litium-salter.
• Innholdet i Åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Sök medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivaesken kan entames hvis den utsettes for gnister erler flammer.

ADVARSEL: Forsok aldri Å apne batteripakken av noen ok. Ilke sett i laderen dersom batteripakkens ytre er sprukket aller skadet. Ikke knus, slipp i gulvet aller skad batteripakken. Ikke bruk en batteripakke aller lader som har fatt et slag, er mistet i gulvet, paskjort aller skadet pa annen mate (f.eks. gjennomboret av en spiker, slatt med hammer, trakket pa). Det kan resultere i elektrisk stot. Skadee batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken sik at batteripolene kankommenikontaktmed metallobjekter.For

eksempel,畸形leggbatterietiforkle,lommer,verktoyskrin, produktesker,skufferetc.sammenmedlosespikere,skruer, nokler,etc.

ADVARSEL: Fare for brann. Transport av batterier kan fere fore til brann dersom batteripolene utilsiktet

kommen i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass pa at batteripolene er beskyttet og doit isolerte fra materialer som kan komme i kontakt og fere til kortslutting.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celer og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke
vare unntatt fra klassifering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelse som
inneholder et litium-ione batteri med hoyere energiklassifering
enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer pa
pakken. Men pa gunn av de kompliserte reglene anbefaler

DEWALT jegå sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar Å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som noyaktig på tidspunktet dokumentet ble opprettet.

Men det gis ingen garantier, hverken eksplissitt aller implisitt.

Det er kjoperens ansvar a sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: När FLEXVOLT™-batteriet stared alene erer montert i et DFWALT 18V produit, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V aller et 108V (to 54V batterier) produit, vil det fungere som et 54V batteri.

Transport-modus: När hetten er satt på FLEXVOLT™-batteriet, er batteriet i transport-modus. La hetten vaere på ved forsendelse.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken sik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri me

hoyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjor at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med hoyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport vare 3 x 36 Wh, som betyr 3 batterier Eksemple pa merking for bruk og

pa 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan vare 108 Wh (som betyr 1 batteri).

for transport

Use: 108 Wh

Transport:3x36 Wh

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjolig og tarr og ikke utsatt for direkte solskinn somt for sterk varme eller kulde. For optimal batteriytelse og levetid bror batteripakker lagres i romtemperatur nár de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat a lagre en fullt ladet batteripakke pa et kjolig og tort sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken ma lades opp igjen for bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i dette manualen, kan etikettene på laderen og batteripakken vise følgende piktoGRAMmer:

Les instruksjongshandboken for bruk.

Se Tekniske data for ladetid.

Ike undersok med stromforende gjenstander.

Kun for innendors bruk.

Deponer batteripakken pa miljovenlig vis.

Ladkun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan fore til at de sprekker erler til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk medinnebygget transporthette, nominell Wh er 3× 36 Wh (3 batteri med 36 Wh).

Batteritype

DCC018 bruker en 18 volt batteripakke.

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 DCC018 luftpumper
1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1 modeller)
2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2 modeller)
3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3 modeller)
1 Instruktjonshandbok

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er under lisens. Andre varemerker og merkenavn er eiet av sine respektive eiere.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstätt under transport.
  -Ta deg tid til a lese grundig gjennom og forsta donne handboken for bruk.

Merking pa verktoyet

Les instruksjongshandboken for bruk.

Synlig strång. Ikke seinn i lyset.

Hold pumpen unna regn ell erh yuktighet.

Ikke la apparatet vaere uten tilsyn.

Datokode plasserig (Fig. A)

Datokoden 21, som ogsa inkluderer produitsjonsaret, er trykket pa huset.

Eksempel:

2018 XX XX

Produksjonsar

Beskrivelse (Fig. A)

ADVARSEL: Modifiser oldi det luftpumpen/ekstern tilforsel ellr noen del av det.Det kan fore til materielle skader ellr personskader.

1 LED-lampe
2 Strombryter
3 Luftstrom modusbryter
4 LED-lysbryter
5 Hoypvolumslange
6 Trykkjusteringsknott
7 Luftpumper start/pause knappen
8 Trykkjustering/ modusdisplay
9 Trykkmalerdisplay
10 Høtrykksslange
11 Festeknapp for batteriet

12 Batteripakke
13 Hoqvolum konisk dyse
14 Inntak/tappe-port
15 Høtrykk konis dyse
16 Luftpumpernal
17 Presta ventiladapter
18 Uttak/fylleport
19 12V DC bilkontakt og ledning
20 Ekstern strømkobler (12V likestroms eller vekselstrømsadapter)
21 Datokode

Tiltenkt Bruk

Din DEWALT luftpumpere er designet til Å brukes tradløst pa de flete kjoretoy fra en standard 12V likestroms stikkontakt aller av DEWALT 13,8V ekstern strømtilforsel for Å blase luft i bil- og sykkeldekk, baller, gummibater, luftmadrasser og flytemadrasser etc. Dette produit et er kun tiltenkt profesjonell bruk.

NORSK

IKKE bruk luftpumperi omrader som spraymaes.

Denne luftpumpen er et profesjonelt elektroverktoy.

IKKE la barnkommenikontaktmedverktoyet.Uerfarne operatorer trenger tilsyn nár de bruker dette verktoyet.

• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, medindre de fär tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produitet.

MONTERING OG JUSTERING

APARSEL: For a redusere faren for alvorlige perskader, sla av verktoy og koble fra batteripakken for du foretar justeringer erler tar av/ setter pa tilbehoreller ekstrautstyr. Utilsiktet oppstart kan fore til perskader.

RSEL: Bruk kun DEWALT batteripakker og ladere.

Sette inn og ta av batteripakke pa verktoyet (Fig. A)

MERK: Sorg for at batteripakken 12 er fullt ladet.

For a installere batteripakken 12 i luftpumpen, juster batteripakken med sporene innate i luftpumpens batteriport, og sett den inn i porten til batteripakken sitter fast og pass pa at det icike sitter lost.

For a fjerne batteripakken skal du trykke pa utlserknappen 11 og dra batteripakken ut av batteriporten. Sett batteri i laderen som beskrevet i lader-avsnitet i/DDNE braksanvisingen.

Noen DLWALT batteripakker inkluderer en ladeindicator som bestar av tre gronne LED som indikerer hvor mye lading som er igjen i batteripakken.

For Å aktivere ladeindikatoren, trykk og hold indikatorknappen. En kombinasjon av tre gronne LED-lys vil lyse og vise gjenvarende lading. Dersom gjenvarende lading av batteriet er under brukbar grene, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare an indikasjon av gjenvaerende lading i batteripakken. Den gir ingen indikasjon pa om verktoyet fortssatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerensBruksomrade.

Oppbevaring av slange og tilbehør (Fig. A)

Hoytrykksslangen 10 er plasserten lagringskanal pa siden av encheten. Kveil hoytrykksslangen inn i kanalen og sikre den med de to klipsene.

Hoyvolumsslange

Hoyvolumslangen 5 er plassert i et lagringsspor pa sider av encheten. Kveil hoytrykksslangen inn i sporet og sikre den med de to klipsene.

Tilbehør

• Tilbehoret 15, 16 og 17 lagres festet i klips pa sider av pumpen.

Montering av tilbehør (Fig. A)

MERK: Forsikre deg om at hvr av disse adapterne lases ordentlig p a plass f r du skur p la luftpumpen.

Montere hovyvolumdysen (Fig. B)

• Ta av hoyvolumslangen 5 fra lagringsplassen.
  Rett inn hakkene pa slangen med knastene 22 pa hoyvolumpumpens uttk/fylleport 18. Skyv sa slangen og vri mot klokken for a sikre.
  For a fjerne skal du vri slangen med klokken og skyve slangen av.

Mange gjenstander som kan blaes opp, speielt luftmadrasser, har en innvendig klaff som hinder ruft i a stromme ut under oppblasing. Hvis ikke dysen skyver bort denen klaffen, blir ikke gjenstanden blast opp. Trykk dysen bestem inn i ventilen for Å sikre at du skyver denen klaffen unna.

LED arbeidslampe (Fig. A)

En LED arbeidslampe 1 er plassert pa handetak pa luftpumpen. For a skru pa arbeidslampen, skal du forst koble strm til enheten ved a skru pa stromknappen 2, sa trykke pa lysbryteren 4 fremme pa luftpumpen. Luftpumpen og lampen sla seg av etter to minutters tomgang. Nar du skal sla arbeidslampen av, trykker du pa lysbryteren 4 igjen.

ADVARSEL: For a redusere faren for alvorlige nskader, sla av verktoy og koble fra batteripakken for du foretar justering erler tar av/ setter pa tilbehoreller ekstrautstyr. Utilsiktet oppstart kan fore til persorskader.

Slå på (Fig. A)

ADVARSEL: Fare for sprengning. Ikke la luftpumpen gå til alvorlige personskader og materielle skader.

MERK: Når strommen fores til luftpumperen fra en 12V bilkontakt, 18V batteri eller en ekstern strømtilførsel (valgfritt tilbehør), vil LCD-displayet vare pa i omtrent 2 minutter før displayet slar seg av/ gär i hvilemodus. Dette oppstar när,enheten ikke er i bruk. For a vekke systemet skal du skru pa strombryteren 2. Na vil LCD skru seg pa og luftpumperen er klar for bruk.

För du skrur på luftpumperen skal du bestemme deg for hvilken strömkilde du vil bruke. En 18V batteripakke 12, den 12V likestrøms bikkontakten 19, aller en ekstern strömkilde (valgfritt tilbehør), og koble dem ved bruk av de folgende instruksjonene. Sá kan du trykke vekselström/likestrømbryteren 2 som du finner fremme på encheten.

Strøm fra en 18V batteripakke

For a bruke en 18V batteripakke skal du se Sette inn og fjerne batteripakken.

Strøm fra 12V likestrøm bilkontakt

For a bruke 12V likestrøms bikkontakt 19, skal du koble den til bilens 12V likestrøm stikkontakt (sigarettenner). Trekk alltid ledningen for 12 volt likestrøm helt ut for bruk. Bilens stikkontakt ma ha kapasitet pa minst 12A.

Ström fra ekstern strømtilforsel (Fig. C)

ADVARESL: Du skal kun bruke ekstern strømtilforsel
sor anbefalt for dette produit. Bruk av andre

stromtilforsler kan skade luftpumper eller stromtilforselen.

For a bruke en ekstern strømtilforsel skal du feste likestromskabelen fra den eksterne strømtilforselen til kontakten 20 pa sider av encheten og sa plugge 220V-240V vekselstromskabelen til stikkontakten eren passende skjoteledning som er plugget i stikkontakten. Trekk alltid ledningen helt ut for bruk.

For a blase opp/tappe luft ved bruk av hoyvolum (Fig. A, B)

Hoyvolumslangen er ment a brukes for objekter som krever store mengder volum, som luftmadrasser, flater og svommebassengeker.

Blase opp ved bruk av høytrykk (Fig. A, B)

ARVARESL: Fare for sprengning. For hoyt lufttrykk Kemre til fare og risiko for eksplosjon eller personskade. Kontroller produsentens nominelle maksimumstrykk for enheter du blaser opp.

ADVARSEL: Bytte av hoytrykkslangen skal kun gjores av walt serviceorganisasjon.

Hoytrykslangen 10 er tiltenkt for objekter som trenger hoyt lufttrykk, sik som dekk og basketballer.

1. Fjern høytrykslangen 10 fra lagringsplassen.
2. Fest dysen som beskrevet i Montere tilbehør avsnittet. Fest chicken til dekkstammen for a blase opp dekket erer et tilbehør for a blase opp en ball erer andre oppbasbare ting.
3. Fest aller sett inn dysen i objektet som skal blaes opp.
4. Trykk pa strømbryteren 2. Luftpumper vil gå i standard høytrykksblæsemodus.

MERK: For a skife mellom enheter skal du trykke og holde innate blase modusbryteren 3 og LED-lysbryteren 4 mens du roterer trykkjusteringsknotten 6.

1. Roter trykkjusteringsknotten 6 for a stille inn onsket trykk.
2. Trykk blase start/pause knappen 7 for a starte innblasingen.
3. For à stoppe luftpumpen skal du trykke på blase start/pause knappen 7.
4. När gjenstanden som skal blases opp, har nadd den forhandsninstile verdien, slas encheten av automatisk.

MERK: Hvis strømbryteren 2 skrus av vil alle innstlinger mistes og må stilles inn pa nytt. Dette er en sikkerhetsegenskap som skal forbhindre at ting blir OVEROPPBLAST.

Bruke luftpumpen som trykkmäler

FORSIKTIG: Sjekk trykket med en passende trykkmaler, for enepei ved en fyllestason.

1. Koble hoyvolumslangen 10 til objektet som skal kontrolleres.
2. Trykk paa strombryteren 2
3. Trykkmälerdisplayayet 9 vil vise enhetens trykk.

VEDLIKEHOLD

Din DEWALT luftpumper er konstruert for a virke over en lang tidsperiode med et minimum av vedlikehold. For at den skal fungere tilfredsstellende over tid, er det viktig a sorge for riktig stell og regelmessig renhold.

ARSEL: For a redusere faren for alvorlige perskader, sla av verktoy og koble fra batteripakken for du foretar justeringer ellar tar av/ setter pa tilbehoreller ekstrautstyr. Uilsiktet oppstart kan fore til perskader.

Reparasjoner

Lader, batteripakke og ekstern strømtilforsel trenger ikke service.
Hvis luftpumperen ikke vil/slå seg på skal du sjekke batteriet, alle

nORsk

koblinger og sikringen i 12V DC bilkontakten 19. Luftpumpen vil vise en feilkode under visse forhold. Se Feilsoking

feilkoder tabellen.

Lagringsanbefalinger

Oppbevar luftpumpen innendors. Det Beste lagringsstedet er kjolig og tort, uten direkte sollys og uten sterk kulde eller varme.

Rengjoring

ADVARSEL: Blas skitt og stov ut av hovedkabinetet med ut nar skitt samles inne i og rundt luftapningene. Bruk godkjent oyebeskyttse og godkjent stovmaske nar du utforer denote prosedyren.

ADVARSEL: Aldri bruk losemidler eller sterke kjemikalien er engjore ikke-metalliske deler av verktoyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild sape. Aldri la noen vaeske trenge inn i verktoyet; aldri dypp noen del av verktoyet i en vaeske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggutsystr enn det som av DEWALT kan vare farlig, ettersom dette ikke er testet sammen med dette verktøyet. For Å redusere faren for skader, bør kun tilleggutsystr som er anbefalt av DEWALTbrukes sammen med detteprodukter.

Ta kontakt med din forhandler forytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Produktor og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som

kan gjenvinnes eller gjenbrukes, som reduserer behovet for rámaterialier. Vennligst lever elektriskeprodukter og batterier til gjenbru k i henhold til lokale regler. Mer informasjon fär du pa

www.2helpU.com.

Lad batteripakken welt ut, og ta den ut av verktoyet.
- Lithium-ion celler kan gjenbrukes. Lever dem til forhandleren ell er en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes ell avfallsbehandles korrekt.

FEILs0klnG FEILkODER

Feilkode Betydning Løsning
LoP	Kjørteøyets eller ekstern stromforsyning-spenning for lav eller for hoy
	Kjørteøyeffekt - Så på kjørteøyets motor for øke spenningen Ekstern stromforsyning - skift ut stromforsyningen
bLo 18 V batteri utladet Lad opp eller skift ut batteriet
bAt	18 V batteritemperatur for lav eller for hoy
	La batteriet hvile ogkommen tilbake til romtemperatur
Er S Trykksensor feilet Kontakt et D	EWALT- autorisert servicesenter.
OL Pumpestrom for hoy Sjekk for begrensninger i slange og koblinger. Dersom du finner en feuil, kontakt et DE WALT-authorisert servicesenter.
OP Trykke overstiger 11 bar Sjekk for begrensninger i slange og koblinger.

INSUFLADOR

DCC018

Gratuler!

av Wh-klassificeringen indikerar 108 Wh (underfürstattett batteri).

Utsattinte den for regn erler hog faktighet.

ANVAND INTE luftpumperi omraden med sprejfarg.
