GEBRUIKSAANWIJZING GH 460 STIHL

Wij় bij dat u hebts gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw ver Trouwen in ons en wensen u veele plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

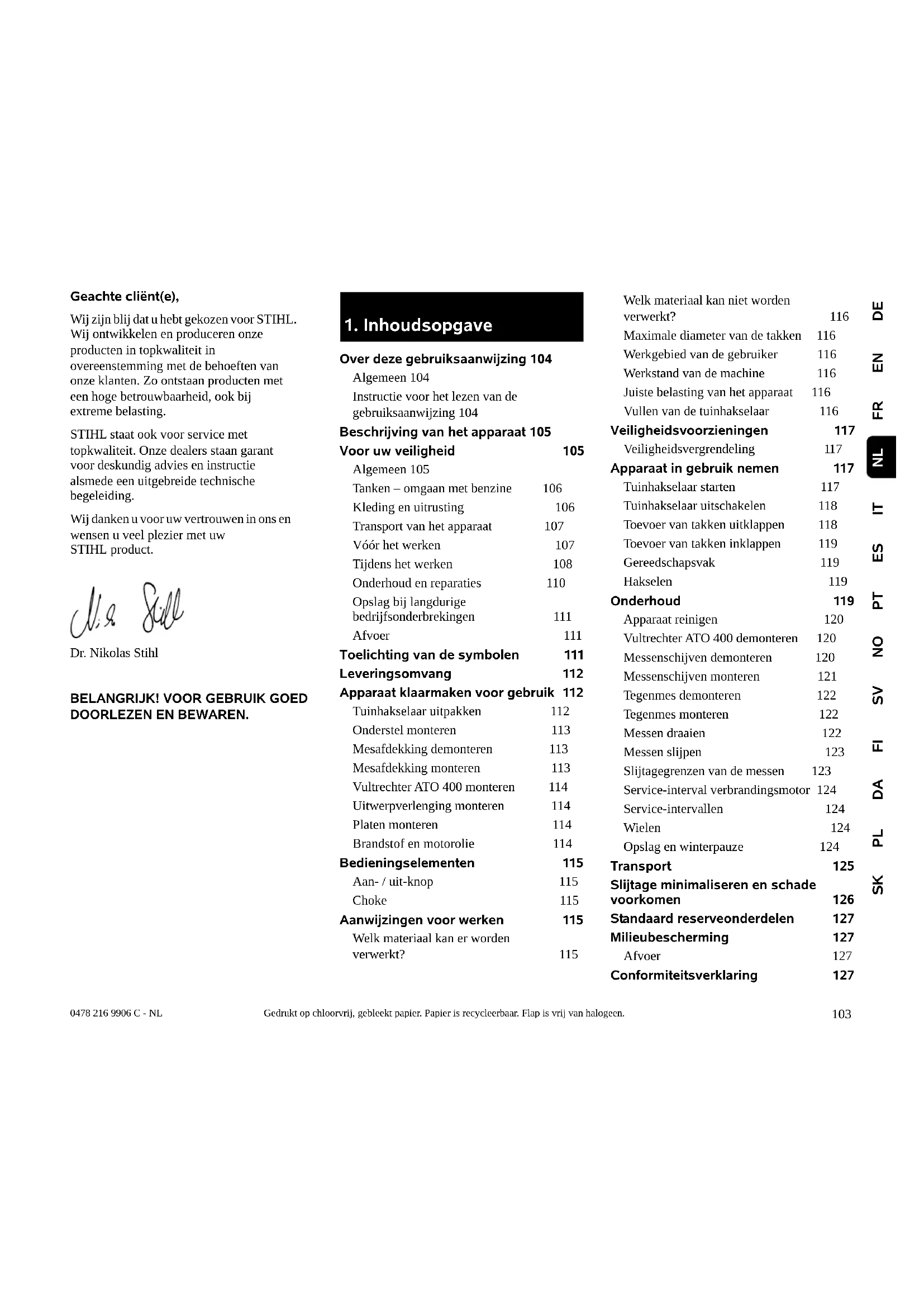

1. Inhoudsopgave

Over deze gebruiksaanwijzing 104

Algemeen 104

Instructie voor het lezen van de gebruiksaanwijzing 104

Beschrijving van het apparatus 105

Voor uwveiligheid 105

Algemeen 105

Tanken - omgaan met benzine 106

Kleding en uitrusting 106

Transport van het apparatus 107

Voor het werken 107

Tijdens het werken 108

Onderhoud en reparations 110

Opslag bij langdurige

bedrijfsonderbrekingen 111

Afvoer 111

Toelichting van de symbolen 111

Leveringsomvang 112

Apparaat klaarmaken voor gebruik 112

Tuinhakselaar uitpakken 112

Onderstel monteren 113

Mesafdekking demonteren 113

Mesafdekking monteren 113

Vultrechter ATO 400 monteren 114

Uitwerpverlenging monteren 114

Platen monteren 114

Brandstof en motorolie 114

Bedieningselementen 115

Aan-/uit-knop 115

Choke 115

Aanwijzingen voor werken 115

Welk materiaal kan er worden verwerkt? 115

Welk materiaal kan nicht worden

verwerkt? 116

Maximale diameter van de takken 116

Werkgebied van de gebruiker 116

Werkstand van de machine 116

Juiste belasting van het apparaat 116

Vullen van de tuinhakselaar 116

Veiligheidsvoorzieningen 117

Veiligheidsvergrendeling 117

Apparaat in gebruik nemen 117

Tuinhakselaar starten 117

Tuinhakselaar uitschakelen 118

Toevoer van takken uitklappen 118

Toevoer van takken inklappen 119

Gereedschapsvak 119

Hakselen 119

Onderhoud 119

Apparaat reinigen 120

Vultrechter ATO 400 demonteren 120

Messenschijven demonteren 120

Messenschijven monteren 121

Tegenmes demonteren 122

Tegenmes monteren 122

Messen draaien 122

Messen lijpen 123

Slijtagegrenzen van de messen 123

Service-interval verbrandingsmotor 124

Service-intervallen 124

Wielen 124

Opslag en winterpauze 124

Transport 125

Slijtage minimaliseren en schade

voorkomen 126

Standaard reserveonderdelen 127

Milieubescherming 127

Afvoer 127

Conformiteitsverklaring 127

EU-conformiteitsverklaring

Tuinhakselaar STIHL GH 460.0

GH460.0C127

Onderhoudsschema 130

Leveringsbevestiging 130

Servicebevestigng 130

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

STIHL werkdt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�n waarom voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje kuren bijgevolg geen aanspraken worden gemaakt.

Het is möglichk dat in deze gebruiksaanwijzing modellen worden beschreiben die nicht in elk land verkrijgbaar zich.

Deze gebruiksaanwijzing is
auteursrechtelijk beschermd. Alle rechten blijven voorbehonden, met name hetrecht op het kopieren, vertalen en het verwerken met elektronische systemen.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksanawijzing: De gebruiker staat darüber het apparaat (werkstand).

Hoofdstukverwijzig:

Naar de desbeteffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 3.)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen+zijn noodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen möglich of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een better apparaatgebruik en om een möglich oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasymbol koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparatus

1 Vultrechter ATO 400
2 Verbrandingsmotor
3 Aan/uit-schakelaar
4 Bougiestekker
5 Wielvoet
6 Uitwerpschacht
7 Wiel
8 Toevoer van takken
9 Transportgreep
10 Typeplaatje met machinenummer
11 Gereedschapsvak
12 Vergrendeling toevoer van takken

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht

wordengenomen.

Lees voor de eerste inbedrijfstelling de hele gebruiksaanwijzing goed door. Bewaar de gebruiksaanwijzing

voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uw veiligheid, maar deze opsomming is Nietuitputtend. Gebruik het apparaat alkijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zijn. Elke gebruiker要去 voor de eerste ingebruiknamevragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werkken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werknen met dit apparaat uiterste zorgvuldigheid en concentratie vereist zich.

Ook wonneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.

Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijkde of geestelijkbeperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijk persoon mee werken.

Controleer of de gebruiker Meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep worden opgeleid.

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algid worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Opgelet - Gevaar voor ongevallen!

STIHL-tuinhakselaars zijn geschikt voor hetklein hakken van takken en plantenresten. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

U mag de tuinhakselaar Niet gebruiken (onvolledige opsomming):

• voor het kleinsnijden van andere materialien (zoals glas of metaal).
• voor werkzaamheden die nicht in deze gebruiksaanwijzing worden beschreiben.
• voor de productie van levensmiddelen (zoals hetklein hakken van ijs of het makesen van druivenpulp).

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte als het gaat om vakkundige montage van accessoires die door STIHL zich goedgekeurd. Andere wijzigingen leiden tot het verrallen van uw garantie. Neem voor informatatie over goedgekeurde accessoires contact op met uw STIHLvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparatus.

Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

4.2 Tanken - omgaan met benzine

Levensgevaarlijk!

Benzine is gifting en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschichte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans algijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen要去en defecte afsluitingen worden verrangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te sloan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding+kennen kom om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook nicht tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en LAST deze afkoelen.

GH 460 C: Open voor het wegemen van de tankdop de tankventilatieschroef.

De benzine moet voor het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hetemachine mag de tankdop Niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoffank nooit tot boven de onderkant van de vulplug, zodat de brandstof ruimte heeft om uit te zetten. Volg ook de aanwijzingen in de gebruiksaanwijzing van de verbrandingsmotor op.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor Niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

GH 460 C: Sluit de tankventilatieschroef alleen voor het transport.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonken in aanraking komen en ontbranden.

Als de tank要去 worden geleegd,要去 dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en uitrusting

Draagijdens werkzaamheden
altijd stevige schoenen met grip.
Werk nooit op blote voeten of
feld op sandalen.

Draag tijdens het werkken en vooral ook bij onderhoudswerkzaamheden en bij het vervoer van het apparatusaat

altijd leren veiligheidshandschoenen met een gesloten manchet.

• Draagijdens de werkzaamheden alsijd een veiligheidsbril en gehoorbescherming. Draagijdens de gehele duur van de heden.
• Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen dat wil zeggen overall, geen

stofjas. Draag tijdens het werkken met het apparaat geen sjaal, stropdas, sieraden, hangendeLinten of koorden of andere afstaande kledingstukken.

U dient tijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang waar samen te binden en te bedekken (met een hoofddoek, muts, enz.).

4.4 Transport van het apparatus

Werk uitsluitend met
veiligheidshandschoenen ( 4.3) aan om
letsel door scherpe randen en hete
onderdelen van het apparatus te
voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel de verbrandingsmotor voor het transport uit, maar het mes tot stilstand komen, sluit de tankventilatieschroef (GH 460 C) en trek de bougiestekker uit.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Transporteer de machine alleen met volgens de voorschriften gemonteerde vultrechter en ingeklapte toevoer van takken.

Als de machine Niet met gemonteerde trechter kan worden getransporteerd, moet de messenafdekking worden gebrukt.

Gevaar voor letsel door vrijiggende messen! ( 7.4)

Let met name bij het kantelen op het gewicht van het apparatus.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Om veiligheidsredenogen de volgende hellingshoeken bij het transport en het laden nicht worden overschreten:

• 10^ (17,6%) zijwaartse hellingshoek,

• 10^ (17,6%) hellingshoek in lengterichting.

Maak met geschkke bevestigingsmaterialen (gordels, kabels, enz.) de machine en de megetransporteerde machineonderdelen

(bijv. gedemonteerde trechter) op het laadoppervlak vast aan de bevestigingspunten, die in de gebruksaanwijzing beschreibenন. ( 13.)

Machine alleen stapvoets trekken of duwen. Niet weg slepen!

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.5 Vóor het werken

Het要去 duidelijk zich, dat er alleen personen met het apparaat werken die gebruiksaanwijzing kennen.

Verwijder voordat u het apparaat voor de eerste keer gebruikt het verpakkingsmaterial en de transportvergrendelingen.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor inRCT.

Controleer het brandstofsystem voor ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade Niet starten -

Brandgevaar!

Apparaat voor ingebruikname door vakhandelaar lately repareren.

Voor het gebruik van het apparaat要去en alle defecte, versleten en beschadigde onderdelen worden verrangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen.

Stickers en alle verdere verwangingsonderdelen zijn verkrijgbaar bij uw STIHL vakhandelaar.

Kans op letsel!

Versleten of beschadigde
onderdelen (zoals botte messen)
kunnen de veiligheid van het
apparaat aantasten en letsel
veroorzaken bij de gebruiker.

Vór de inbedrijfstellung moet het volgende worden gecontroleer en verzekerd:

• De afdekkingen en veiligheidsvoorzieningen zitten op hunplaats en verkeren in onberispelijke staat.
• Alle brandstofvoerende onderdelen op de verbrandingsmotor zijn aanwezig en in orde (niet lek).
• De tank is in orde (niet lek).
• De behuizing en de snijvoorzieing (messen, messenas, messenschijven, enz.) zich Niet versleten of beschadigd.
• Er befindt sich geen hakselgoed meer in het apparaat en de vultrechter is leeg.
• Alle bouten, moeren en andere bevestigingselementen zijn aanwezig of aangehaald. Losgemaakte bouten en moeren要去en voor de ingebruiktelling worden aangehaald (houd het aanhaalmoment aan).

Gebruik het apparaat alleen buiten en nicht bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijk mogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).

Zet het apparaat stevig op een vlakke en vaste ondergrond.

Gebruik het apparaat Niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingenveroorzaken.

Zorg elke keer vór de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. (7.5)

Maak uzelf vertrouwd met de aan-/ uitschakelaar, opdat u in noodsituattes nsel en juist kunt reageren.

Als de werkstand van de tuinhakselaar ingeschakeld is, moet de vulopening algijd volledig door de beschemkap afgedekt maar. Vervang de beschemkap als dat nicht het geval is.

Gevaar voor letsel!

Gebruik de machineuitsluitend volgens de voorschriften in gemonteerde staat. Als er onderdelen aan de machine ontbreken (o.a. wielen, standaarden), worden de voorgeschreiben veiligheidsafstanden nicht meer aangehouden, bovendien kan de machine minder stevig staan. Inspector elke keer vór de ingebruikname ofe machine in de staat conform de voorschriften verkeert!

Conform de voorschriften houdt in dat de machine volledig gemonteerd is, dit betekent met name:

bovenstuk van trechter op onderstuk van trechter gemonteerd,
- toevoer van takken gemonteerd,
-vultrechter op basismachine gemonteerd,
- wielvoet compleet gemonteerd,

• beide wielen zich gemonteerd en de banden zich op spanning zoals gespecifieerd in deze gebruiksaanwijzing ( 12.12)
• alle veiligheidsvoorzieningen (o.a.uitwerpschacht, beschemkap)要去en aanwezig zich en in goede staat verkeren,
• beide snijeenheden (messenschijven) zichn gemonteerd,
• alle messen zijn volgens de voorschriften gemonteerd.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd.

Inspecteer beiden messenschijven visueel op beschadigingen en verrorming en verrang deze indien nodig.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去er bijzonder voorzichtig worden gewerkt.
Indien möglich het apparatusaat Niet op een vochtige ondergrond gebruiken.

Werk alleen bij daglicht of bij goede kunstverlichting.

Het werkgebied moetijdens de gehele duur van de werkzaamheden schoon en in orde worden gezchoolen. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.

De standplaats van de gebruiker mag nicht hoger dan de standplaats van het apparaat�.

Uitlaatgassen:

Levensgevaar door vergiftiging!

Stop onmiddelijk met werken bij misselijkheid, hoofdpijn, zichsttoornissen (bjv. blikvernauwing), slecht horen, duizeligheid of een verminder concentratievermogen. Deze symptomen+kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparatus genereert giftige

uitlaatgassen zodra de verbrandingsmotor is

ingschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleuren reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werkung worden gezet.

Stel de machine zo op, dat de uitlaatgassenijdens het werken nicht in uw gezicht waaien.

Starten:

Voor het starten het apparaat in een stabiele stand brengen enrechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.

Start het apparaat voorzichtig - de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen" ( 11.) opvolgen. Bij het starten volgens deze instructies is er minder kans op letsel.

Kans op letsel!

Wanner de startkabel snel terugspringt,
worden hand en arm sneller maar de
verbrandingsmotor getrokken, dan dat de
startkabel kan worden losgelaten. Deze
kickback kan botbreuken, kneuzingen en
verstuikingen verroorzaken.

Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotor uit de buurt van deuitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze worden gestart of ingeschakeld. Hakselmaterialian kan eruit worden geslingerd en letsel verooorzaken.

Bij het starten mag het apparaat nicht worden gekanteld.

Niet aan de startkabel trekken als de machine Niet goed gesloten is en de messen vrijliggen.

Gevaar voor letsel door draaiende messen!

Werken:

Kans op letsel!

Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.

Houd na het starten van de machine nooit het gezicht of andere lichaamsdelen boven de vultrechter en voor deuitwerpopening. Houd met lichaam en hoofd.altijd voldoende afstand tot de vulopeningen.

Grijp nooit met de handen,
andere lichaamsdelen of kleding
in de vultrechter of de
uitwerpschacht. Er heerst groot

verwordingsgevaar voor de ogen, het gezicht, vingers, handen enz.

Zorg alsijd voor een goed evenwicht en een stabiele houding. U mag zich Niet maar voren strekken.

De beschemkap magijdens het bedrijf Niet worden gemanipuleerd (o.a. verwijderd, omhoog geklapt, ingeklemd, beschadigd).

De gebruiker要去hertvullen in het beschreibenwerkgebied van de bedienerstaan.Blijtijdensde geheleduur van dewerkzaamheden altijd in het werkgebieden in geen geval in deuitworpzone. ( 9.4)

Gevaar voor letsel!

Hakselmateriaal kan tijdens het gebruik terug hier boven toe geslingerd worden. Draag aanom een veiligheidsbril en houd het gezicht uit de buurt van de vulopeningen.

Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.

Als het apparaat tijdens het gebruik omvalt, moet u direct de verbrandingsmotor uitschakelen en de bougiestekker eruit trekken.

Let erop, dat in de uitwerpschacht geen hakselmateriaal awhile blijft, waar dit tot een slecht snijresultaat of terugslagen kan leiden.

Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer kunnen komen, waar deze beschadigingen en terugslagen uit de vultrrechtier kunnen veroorzaken.

Kans op letsel!

De gebruiker kan ernstig letsel oplopen door terugschietend hakselgoed en vreemde voorwerpen. Houd vreemde voorwerpen uit de buurt van het apparaat en verwijder verstoppingen onmiddelijk.

Kans op letsel!

Bij het vullen van de tuinhakselaar met takken+kennen er terugslagen ontstaan. De gebruiker kan ernstig letsel oplopen door terugslaand hakselgoed.Draag vigilheidshandschoenen en een vigilheidsbril ( 4.3)

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotor uit, trek de bougiestekker eruit en LAST alle draaiende gereedschappen tot stilstandkommen.

• Vooraleer u het apparaat achterlaat,
• voordat u het apparaat optilt en draagt,
• voor dat u het apparaat transporteert,
• voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter, in de toevoer van de takken of in hetuitwerpkanaal verwijdert,
• voordat er werkzaamheden aan de messenschijven worden verricht,
• voordat het apparaat getest of gereinigd worden of voordat sommige werkzaamheden uitgevoerd worden.

Schakel de verbrandingsmotor UIT,

• voordat u het apparaat Kantelt, duwt of trekt,
• voordat u de afsluitschroef losdraait en het apparaat opent,
• voordat u bijtankt. Tank alleen wanner de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan onmiddelijk de verbrandingsmotoruit en laat het apparaat uitlopen.Trek de bougiestekkeruit, verwijder de vultrechtener volg de volgende stappen:

• controller het apparaat, in het bijzonder de snijeenheid (messen, messenschijven, messenas, mesbout, klemring) op beschadigingen en LAST de moodzakelijkke herstellingen door een vakman uitvoeren, voordat u het apparaat opnieuw start en ermee gaat werken.
• Controller of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventueel opnieuw aan (koppels aanhonden).
• Laat de beschadigde onderdelen door een vakman verrangen of herstellen, waar bij de onderdelen een bewezen gegelijkwaardige kwaliteit dienen te hebben.

4.7 Onderhoud en reparations

Voorafgaand aan reinigings-, instel-, reparatie- en onderhoudswerkzaamheden:

• apparaat op een vaste, vlakke ondergrund zetten,

• verbrandingsmotor uitschakelen en laden afkoelen,

• bougiestekker lostrekken.

Opgelet - kans op letsel! Houd de bougiestekker van de bougie vandaan. Een

onbedoelde ontstekingsvonk kan brand of stroomschokken veroorzaken. Bij een onbedoeld contact van de bougie met de bougiestekker kan de verbrandingsmotor ineens aanslaan.

Vooral voor werkzaamheden rond de verbrandingsmotor, het uitlaatspruitsstuk en de geluidemper eerst lately afkoelen. De temperaturen+kennen tot 80^ enmeer oplopen.Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk sein; ook mag motorolie Niet worden gemorst.

STIHL adviseert het bijvullen of verversen van motorolie door een STIHL vakhandelaar te lately uitvoeren.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 12.1)

Gebruik nooit hagedrukreiners en reinig het apparaat Niet onder stromend water (bijvoorbeeld met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijkereinigungsmiddelen kannen kunststoffen en metalen zodanig beschadigen dat deveiligheid van uw STIHL apparaat maybe in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rond de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uistromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere
werkzaamheden dient u door een
vakhandelaar te lately uitvoeren.

Neem altijd contact op met een vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt.

STIHL raadt aan onderhoudswerkzaamheden en reparationsuitsluitend door de STIHL vakhandelaar te laten uityoeren.

STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Gebruikuitsluitend gereedschappen,
accessoires of combi-apparaten die voor dit apparaat door STIHL zijn goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op oncevallen met letsel of schade aan het apparaat te voorkomen. Neem bij vragen contact op met een vakhandelaar.

Originele STIHL gereedschappen,
accessoires en verwangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL verwangingsonderdelen zich
herkenbaar aan het STIHL
onderdeelnummer, het STIHL logo en eventuele het STIHL symbol op de onderdelen.Opkleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen要去en brandstofbevattende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geinspecteerd en indien

nodig door een erkende vakman worden verrangen (STIHL raadt de STIHL vakhandelaar aan).

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers要去 via uw STIHL vakhandelaar door{nieuwe originele stickers worden verrangen. Let er bij het verwangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met veiligheidshandschoenen ( 4.3) en met de uiterste voorzichtigheid.

Zorg dat alle moeren, bouteen en schroeven, met name alle schroeven in de smijeenheid, goed+zijn vastgedraaid, zodat u de machine veilig kunt gebruiken.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden verrangen, omervoortzorgen dat het apparaat altd in veilige staat is.

Wijzig de instellenen van de verbrandingsmotor nooit en jaag deze nicht over+zijn toeren.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.

Bewaar het apparaat met een lege tank en geopende tankventilatieschroef (GH 460 C) evenals de brandstofvoorraad in een afsluitbare en goedGeVentileerde ruimte.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen+kunnen met open vuur of vonden in aanraking komen en ontbranden.

Als de tank moet worden afgetapt (b v. stilleggen voor de winterpauze), mag de brandstoftank uitsluitend in de open lucht worden geledigd (tank b v. in de open lucht leegrijden door de verbrandingsmotor te latent draaien).

Reinig het apparaat voor het opstaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

Transporteer de tuinhakselaar alleen met gemonteerde vultrechter of met gemonteerde mesafdekking.

Gevaar voor letsel door vrijiggende messen!

4.9 Afvoer

Afvalproducten zoals gebruikte olie of brandstof, gebruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zich slecht voor mensen en dieren en kuren het milieu beschadigen. Ze要去en derhalve op de juiste wijze worden afgevoerd.

Neem contact op met het recyclingcenter of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoord STIHL vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder om oncegallen te voorkomen vooral de bougiekabel, maar de tank leeg en tap de motorolie af.

5. Toelichting van de symbolen

Opgelet!

Lees voor ingebruikname de gebruiksaanwijzing en de veiligheidsinstructies en volg.Deze op.

Kans op letsel!

Houd andere Personen uit deGeVarenzone.

Gevaar voor letsel!

Gevaar voor letsel door ronddraaiende onderdelen.

Opgelet!

Trek vór onderhouds- of reinigingswerkzaamheden de bougiestekker los.

Draag gehoorbescheming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

Gevaar voor letsel!

Grijp nooit met de handen,
andere lichaamsdelen of
kleding in de vultrechter of
de uitworpschacht.

Kans op letsel!

Niet op het apparaat stappen.

De aan- /uit-knop bevindt
zich aan de voorkant van de machine. Schakel de machine uit door aan de Zwarte draaiknop van de aan- /uit-knop te draaien.

6. Leveringsomvang

Pos. Omschrijving Stk.

A Basisapparaat 1

B Rechter wielvoet 1

C Linker wielvoet 1

D Standaard 2

E Plug 2

F Wiel 2

G Borring 2

HAs1

Torxbout 3 M8x40

J Moer M8 2

K Vultrechter ATO 400 1

L Uitworpverlengstuk 1

M Geleideplaat 1

N Uitwerpplaat 1

O Torxbout 6 P5x20

P Bout met vlakke kop 1 M6x16

Q Torxbout 2 M6x16

R Moer M6 3

S Schroevendraaier 1

Pos. Omschrijving Stk.

T Montagegereedschap 1

U Zeskantschroef 1 M14x130

Gebruiksaanwijzing 1

• Gebruiksaanwijzing 1 verbrandingsmotor

7. Apparaat klaarmaken voor gebruik

Kans op letsel!

Lees voor de montage van de tuinhakselaar het hoofdstuk "Voor uwveiligheid" ( 4.) zorgvuldig door en volg alle veiligheidsaanwijzingen op.

Om schade aan de machine te voorkomen, moeten alle aanhaalmomenten in het hoofdstuk "Het apparaat gereedmaken voor gebruik ( 7.) precies worden aangehonden.

Draag altijd veiligheidshandschoene n en raak de messen nicht aan.

Voorkom schade aan het apparaat! Het apparaat要去 voor het omdraaien beschermd worden gegen krassen door er karton onder te leggen.

7.1 Tuinhakselaaruitpakken

Gevaar voor letsel!

Machine alleen optillen met behulp van een tweede persoon.

Voorkomen dat het kartonnen inlegstuk (1) worden beschadigd.

• Verpakking openen.

Montagepositie:

• Basismachine (A) met hulp van:iemand andersuit de verpakking halen en op de ondergrond zetten.
• Kartonnen inlegstuk (1) eruit halen en op de ondergrund leggen. Wielen (F) en wielvoeten (B, C) uitmelen.
• Kartonnen inlegstuk (1) met de gesloten kant omhoog op de ondergrund leggen.
• Basismachine (A) optillen met hulp van een tweede persoon en neerzetten zoals afgebeeld op het kartonnen inlegstuk (1).

7.2 Onderstel monteren

Gevaar voor letsel!

Ter voorkoming van letsel als gevolg van de scherpe messen要去 de messenafdekking gemonteerd zich. ( 7.4)

Wielvoet rechts en wielvoet links monteren:

• basismachine in montagestand zetten. ( 7.1)

Beide wielvoeten moeten zodanig op de basismachine worden gemonteerd dat de boringen voor de as (aan de Kant van het gereedschapsvak) zich achteraan bevinden.

Wielvoet rechts monteren:

• Wielvoet rechts (B) aan de binnenkant van de afgehoekte dragerplaat (1)plaatsen. Daar bij moeten de boringen van de wiljoet samenvallen met de boringen op de dragerplaat.
• Aan de binnenkant een moer (J)plaatsen. Bout (I) door de boringen (2) in de dragerplaat en in de welvoet steken en in de moer (J) draaien, maar nicht vastdraaien.
• Procedure bij de tweede boring van de welvoet rechts herhalen.

Wielvoet links monteren:

• wielvoet links (C) met de boring (1) bij de middelste boring (2) aan de linkerkant van de basismachine (A) houden.
• Bout (I) met behulp van het montagegereedschap (T) erin draaien, maar Niet vastdraaien.

2 Standaard en plug monteren:

• Standaard (D) zoals aufgebeeld tot aan de aanslag op de wielvoet rechts (1) schuiven. De standard klikt op de wielvoet rechts vast.
• Procedure bij de wielvoet links herhalen.

Gevaar voor letsel!

Controleer na het monteren of de\ beide standardaards goed vastzitten.

• Plug (E) voorzichtig tot aan de aanslag in de welvoet rechts (2) tikken.
• Procedure bij de wielvoet links herhalen.

De wielen zodanig monteren dat het betreffende ventiel zich aan de buitenkant bevindt.

Borgring (G) tot aan de aanslag in de insteek (1) van de as (H) schuiven.
Wiel (F) op de as (H) schuiven.

Zorg ervoor dat de borgring (G) precies in de insteek (1) van de as (H) zit om te voorkomen dat het wiei vanzelf loskomt.

• As met voorgemonteerd wie (1) door de borgen (2) van de welvoeten schuiven.
  Wiel (F) links op de as (1) schuiven.
  Borgring (G) tot aan de aanslag in de insteek van de as (3) schuiven.
• Basismachine van het kartonnen inlegstuk halen.
• Basismachine in werkstand zetten.

7.3 Mesafdekking demonteren

In de boring grijpen en mesafdekking (1) maar omhoog af tilen.

7.4 Mesafdekking monteren

• Mesafdekking (1) onder het tegenmes (2) geleiden.
  Daarna de mesafdekking (1) omlaag drukken.
  Bij juiste montage moet de mesafdekking (1) goed gegen de messenschijf liggen.

7.5 Vultrechter ATO 400 monteren

• Mesafdekking demonteren. (7.3)
  Vultrechter ATO 400 (K) met beiden bevestigingshaken (1) in beiden bevestigingen op de basismachine (2) geleiden.
  Vultrechter ATO 400 (K) tot aan de aanslag maar voren kantelen.
  Aan /uit-knop (3) erin draaien en vastdraaien.

Na de montage controleren of de vultrechter ATO 400 goed in de beiden bevestigingen op de basismachine vastgehaakt is.

7.6 Uitwerpverlenging monteren

Machine voorzichtig nachten draaien.

Ter voorkoming van schade een stuk karton eronder leggen.

Uitwerpverlenging monteren

• Uitwerpverlenging (L) met de haken (1) in de openings op de behuizing (2) van boven erin haken, omlaag draaien en houder (3) vanaf de zijkant erop drukken.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.

Voor een gemakkelijker montage van de geleideplaat raden wij aan de linker wielooet iets los te draaien.

• Bout (4) op de linker wielvoet ca. 5 slagen eruit draaien.

7.7 Platen monteren

1Geleideplaat monteren

• Geleideplaat (N) plaatsen.
  Zorg er hierbij voor dat de geleidingen op de geleideplaat (1) precies in de geleidingen van deuitwerpverlenging (2) liggen.
• Bout (P) aanbrengen en met moer (R) vastdraaien.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.

2Uitwerpgeleideplaat monteren

• Uitwerpgeleideplaat (M) aanbrengen.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.
• Bouten (Q) aanbrengen en met moeren (R) vastdraaien. Hierbij kuren eventuelekleine spanningen bij de uitwerpschacht worden gecompenseerd door de bouten bij te stellen.

Bouten wilvoetbevestiging vastdraaien

Machine overeind zetten en controleren of alle gemonteerde onderdelen goed zitten.
Bouten (1, 2) voor de wilelvoetbevestiging met 10 - 12 Nm vastdraaien.

Na het vastdraaien van de bouten controleren of de beiden wielvoeten goed vastzitten.

7.8 Brandstof en motorolie

Vul motorolie bij voordat u het apparaat voor de eerste keer start ( zie gebruiksaanwijzing verbrandingsmotor).

Motorolie

Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing onder het punt van de verbrandingsmotor. Controleer de inhoud regelmatig ( zie gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie Niet onder of boven het juiste peel komt te staan.

Brandstof

Advies: verse merkbrandstoffen, loodvrije benzine (zie gebruiksaanwijzing verbrandingsmotor). Gebruik voor het tanken een trechter (wordt Niet meegeleverd). Neem de waarschuwingen in het hoofdstuk "Voor uweiligkeit" in acht. ( 4.)

Brandstof bijtanken

GH 460 C: Open de tankventilatieschroef (1).
Schroef de tankdop (2) eraf.
Tank brandstof bij (gebruik een trechter).
Schroef de tankdop (2) er wee op.

GH 460 C:
Open de tankventilatieschroef (1)
voir het in gebruik nemen van de verbrandingsmotor.

8. Bedieningselementen

8.1 Aan/uit-knop

De aan-/uit-knop (1) is een multifunctionele schakelaar met de volgende functies:

Veiligheidsschakelaar:

de aan-/uit-knop (1) werkt als veiligheidsschakelaar. ( 10.)

Activeringsschakelaar bij het starten:

de aan- /uit-knop (1) werkdt bij het starten van de verbrandingsmotor als hoofdschakelaar. Zonder het inschakelen van de aan- /uit-knop (1) kan de verbrandingsmotor nicht worden gestart. ( 11.1)

Uitschakelen:

bij het loszetten van de aan-/uit-knop (1) door te draaien worden de verbrandingsmotor uitgeschakeld en komen de messenschijven na enkele seconden tot stilstand (zie Aan-/uit-knop loszetten). ( 11.2)

Bevestigingsbout van de vultrechter:

door eruit draaien (linksom) van de aan-/uit-knop (1) komt de vultrechter ATO 400 los. Door erin draaien (rechtsom) van de aan-/uit-knop (1) wordt de vultrechter ATO 400 aan het basisapparaat bevestigd.

Aan/uit-knopindrukken:

Groene drukknop (2) (symbool I) tot aan de aanslag erin drukken. De groene drukknop klikt vast en blijft ingedrukt. De tuinhakselaar kan worden gestart. ( 11.1)

Aan/uit-knop loszetten:

Zwarte draaiknop (3) (rood symbol O) op de aan-/uit-knop (1) draaien (in beidenrichtingen mogelijk) De groene drukknop (2) worden losgezet en de verbrandingsmotor wordenuitgeschakeld. De messenschijven komen na enkele seconden tot stilstand.

8.2 Choke

GH 460:

Het model GH 460 is uitgevoerd met een autochoke die nicht handmatig hoeft te worden geactiveerd.

GH 460 C:

Door het activeren van de chokeknop (1)\ wordt het lustch-brandstofmengsel zodanig gewijzigd dat een koude verbrandingsmotor gemakkelijk kan worden gestart.

De verbrandingsmotor kan bij zeer koud waar snug afkoelen.

Als de choke na het starten nicht\ weer worden gedexeerde, ontstaat\ er door het veranderde luchtbrandstofmengsel\ rookontwikkeling. Vervolgens slaat\ de verbrandingsmotor af (de\ verbrandingsmotor "verzuipt").

Choke activeren:

• trek de chokeknop (1) UIT. De choke is geactiveerd en de verbrandingsmotor kan worden gestart.

Choke deactiveren:

• als de verbrandingsmotor na het starten draait, moet de choke door het volledig indrukken van de chokeknop (1) meteen worden gedeactiveerd.

9. Aanwijzingen voor werkken

9.1 Welk materiaal kan er worden verwerkt?

Met de tuinhakselaarkestu zowel zicht materiaaal als hard materiaal verwerken.

Zacht materiaal:

organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren enz.

-Zacht materialiahakselen. ( 11.6)

Hard material:

boom- en heggensnoeisel en dik en vertakt material.

-Hard materialiahakselen. ( 11.6)

Boom- en heggensnoeisel moet vers worden verwerkt, odomat de hakselprestaties better bij bij vers materiaal dan bij uitgedroogd of nat materiaal.

De verwerking van droog hakselgoed verhoegt het risico van terugslag. De gebruiker kan ernstig letsel oplopen door terugspringende takken.

9.2 Welk materiaal kan nicht worden verwerkt?

Stenen, glas, metaal (draad, spijkers...) of kunststof mogen nicht in de tuinhakselaar komen.

Hoofdregel:

materialen die nicht op de compost horen,
mogen ook nicht met de tuinhakselaar
worden verwerkt.

9.3 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers gesneden takken:

Maximale diameter van de takken:

GH 460: 60 mm; GH 460 C: 75 mm

De grootte van de vulopening van de toevoer van de takken dientuitsluitend voor het better opnemen van takken en geeft geenuitsluitsel over de maximaal toegestane diameter van het hakselgoed.

9.4 Werkgebied van de gebruiker

• De gebruiker要去 zich tijdens de gehele duur van de werkzaamheden om veiligheidsredenen.altijd in het werkgebied bevinden (grijs gebied)

Gevaar voor letsel!

Om te voorkomen dat u bij het verwerken van hard materiaal (toevoer van takken (1) isuitgeklapt) door teruggeworpen hakselmaterial wordt geraakt, moet u aan de zijkant van de tuinhakselaar gaan staan (zie grijs vlak X), nooit direct erachter.

9.5 Werkstand van de machine

De tuinhakselaar mag alleen 15\ rechtstaand in gebruik genomen\ worden. Tijdens het gehele bedrijf要去 de tuinhakselaarzoals afgebeeld op beiden\ wienen en op beiden wielvoeten staan.

9.6 Juiste belasting van het apparaat

De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo waar belast worden dat het toerental Niet te veel daalt. Vul de tuinhakselaar steeds gelijkmatig en continu. Daalt het toerental tijdens het werken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.

9.7 Vullen van de tuinhakselaar

Kans op letsel!

Lees voor het vullen van de tuinhakselaar het hoofdstub "Voor uwveiligheid ( 4.) met name de paragraaf Tijdens de werkzaamheden ( 4.6) zorgvuldig en volg alle veiligheidsaanwijzingen op. Het vullen van de tuinhakselaar mag enkel door een persoon gebeuren.

Kans op letsel!

Nooit met een hand in een vulopening vrijpen!

Houd de juiste belasting van de verbrandingsmotor aan. ( 9.6)

De beide vulopeningen (1, 2) van de tuinhakselaar moeten Niet tegelijkkertijd worden gezuld. Verstoppingsgevaar!

Zacht materiaal:

Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. ( 9.4)
- Start de tuinhakselaar.
(⇒ 11.1)
Organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren, dunne takken enz. in de vulopening (1) voor zicht materiaal werpen.

De vulopening (1) uitsluitend met zich materialial of met dunne (tot ca. 10mm diameter) takken met veel zichtakken vullen. De toevoer van de takken (3)要去 bij het vullen met zich materialia in de ingeklapte stand staan. ( 11.4)

Vochtig of nat zachtmaterialleidstneller totverstoppingen in hetapparaat.Hierbij de tuinhakselaarlangzamer vullen en met name ophetoerial van deverbrandingsmotor letten.Bij hetvullen van het apparaat met zachtmaterialiaal voorkomen dat de kapvan de verbrandingsmotor mehakselmateriaaal wordt bedekt. Kans op oververhitting van deverbrandingsmotor door bedektekoelsleuven!

Houd de verbrandingsmotor altijd vrij van vuil!

Hard material:

• houd bij het vullen van de tuinhakselaar het werkbereik in de gaten. (⇒ 9.4)
• Toevoer van takken (3) uitklappen. ( 11.3)

Maximale takdiameter aanhouden. ( 9.3)
Tuinhakselaar starten. ( 11.1)

Gevaar voor letsel!

Om letsel door terugslaande takken te voorkomen, moet de tuinhakselaar op de juiste manier met hard materiaal worden gezuld. Als de tuinhakselaar langus acheer gezuld worden (d. w.z. de gebruiker staat in het werkgebied ( 9.4) , moeten de takken een beetje schuin worden gezchoolen en conform het symbol (4) aan de linker trechterwand tot aan de messenset ingevoerd worden. Let bij het vullen op de maximale diameter van de takken. ( 9.3) Degrote vulopening (2) dientuitsluitend voor een betere invoer van takken met veel zijtakken.

Dikke takken en sterk vertakt materiaal vooraf met een boomschaar afkorten (maximale takdikte aanhonden). Dunne takjes (tot ca. 10mm diameter) in de vulopening (1) voor zacht materiaal werpen.
- Material van bomen, heggen of takken langzaam in de vulopening (2) van de uitgeklapte toevoer van de takken (3) geleiden. Het hard material worden waar bij automatisch door de machine maar binnen getrokken. Langere takken要去en bij het hakselen met de hand worden ondersteund en geleid.

10. Veiligheidsvoorzieningen

10.1 Veiligheidsvergrendeling

De tuinhakselaar mag alleen bij een correct afgesloten vultrechter ATO 400 worden gestart. Bij het losdraaien van de aan-/uit-knopijdens de werkking schakelt de elektromotor of de verbrandingsmotor zichselt uit en komt het hakselgereedschap na enkele seconden tot stilstand. Bij het wegemen van de vultrechter ATO 400 worden de beiden messenschijven automatisch Mechanisch geblokkeerd.

11. Apparaat in gebruik nemen

11.1 Tuinhakselaar starten

Kans op letsel!

Lees voor het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw verilgheid" ( 4.) zorgvuldig door en volg alle verilgheidsinstructies op. Controleer voor het in bedrijf stellen of de vultrechter ATO 400 goed afgesloten is en of de aan/uitknop (1) handvast aangetrokken is.

Gevaar voor letsel door terugslaan van de verbrandingsmotor!

Omsluit bij het model GH 460 C de grep (3) van de startkabel (4) stevig met een hand en houd deze vast. Trek snel met een ruk aan de startkabel (4).

Controleer de bandenspanning elke keer voor het in bedrijf nemen. ( 12.12)

Druk voor het starten van de verbrandingsmotor op de aan/uit-knop (1). Zonder het bedieren van de aan/uit-knop kan de verbrandingsmotor Niet worden gestart (veiligheidsvoorziening). ( 8.1)

• Druk de aan/uit-knop (1) in. ( 8.1)

GH 460 C:

• Open de tankventilatieschroef (2).

• Gebruik bij een koude verbrandingsmotor de choke. (⇒ 8.2)

• Sta naast het apparaat (werkgebied in de gaten houden ( 9.4)

GH 460:

Sta hinter het apparaat (werkgebied aanhonden ( 9.4) ) enzeteen voet op de asomdeze gegen te honden.

GH 460, GH 460 C

• Neem de greed (3) van de startkabel (4) stevig met een hand en houd deze vast.
• Trek de startkabel (4) langzaam tot aan de compressieweerstand uit. Trek verwolgens krachtig en snel door tot de volledige armlenge. Laat de startkabel (4) langzaam terugkeren, zodate kan worden opgerold. Herhaal dit totdat de verbrandingsmotor loopt.

GH 460 C

• Deactiveer meteen de choke wanner de verbrandingsmotor loopt. ( 8.2)

11.2 Tuinhakselaar uitschakelen

Kans op letsel! Betreed tijdens het uitschakelen nooit het uitwerpgebied!

Bij het uitschakelen van de tuinhakselaar Niet aan de kant van de verbrandingsmotor staan en over het apparaatBeen buigen - gevaar voor verbranding aan hete onderdelen van de verbrandingsmotor!

Let erop dat na het uitschakelen van de verbrandingsmotor het werkgereedschap nog even blijft doorlopen. Het duurt meerdere seconden voordat het apparaat helemaal tot stilstand is gekomen.

Kijk hier het pictogram op de voorkant van het bovenstuk van de trechter.

Schakel de
verbrandingsmotor pas
uit als er zich geen
hakselmateriaal meer
in het apparaat
behindt, om
blokkeringen bij een va
messenschijven bij het
bedrijf stellen te voorko

-Houd het in de afbeelding weergegeven traject en de gemarkeerde plek bij het uitschakelen aan.

• Door te draaien (in beiden richtingen möglichk) van de zwarte draaiknop (1) (symbool O) op de aan-/uit-knop (2) worden de tuinhakselaar uitgeschakeld. De verbrandingsmotor van de tuinhakselaar worden uitgeschakeld. De verbrandingsmotor en de messenschijvenkteen na enkele seconden tot stilstand.

11.3 Toevoer van takken uitklappen

#

Gevaar voor letsel!

Bij het uit- en inklappen van de toevoer van de takken (2) moet de machine omwille van de veiligheiduitgeschakeld+zijn.

• Vergrendeling van toevoer van takken (1) maar boven drukken en vasthouden.
• Toevoer van takken (2) met de tweede hand langzaam maarachten (van de machine weg) geleiden.
• Vergrendeling van toevoer van takken (1) waar loslaten en toevoer van takken (2) tot aan de aanslaguitklappen.

11.4 Toevoer van takken inklappen

Gevaar voor letsel!

Bij het uit- en inklappen van de toevoer van de takken (1) moet de machine omwille van de veiligheiduitgeschakeld zich.

Gevaar voor knellen!

Voorkom bij het sluiten van de toevoer van de takken dat de vingers tussen de toevoer van de takken en de vultrechter gekneld raken.

• Toevoer van takken (1) langzaam tot aan de aanslag inklappen (aar de machine duwen) totdat deze in de vergrendeling van de toevoer van takken (2) vastklikt.

11.5 Gereedschapsvak

Gereedschapsvak openen:

• lip (1) omlaag drukken en vasthouden.
• Deksel van gereedschapsvak (2) omlaag klappen.

Gereedschapsvak sluiten:

• deksel van gereedschapsvak (2) omhoog drukken, totdat de lip vastklikt.

11.6 Hakselen

Schuif de tuinhakselaar op een vlakke en stevige ondergrond en zet deze in een veilige positie.

Trek veiligheidshandschoenen aan en zet een veiligheidsbril en gehoorbescherming op. ( 4.3)
- Oliepeil, brandstof en bandenspanning controlleren. (7.8), (12.12)
- Klap bij hard materiaal (o.a. sneoihout van bomen- en heggen) de toevoer van de takkenuit. ( 11.3)
- Tuinhakselaar starten. ( 11.1)
Wacht totdat de tuinhakselaar zijn maximaal toerental (nullasttoerental) heeft bereikt.
Vul de tuinhakselaar met hakselgoed. ( 9.7)
- Tuinhakselaar uitschakelen. ( 11.2)

12. Onderhoud

Gevaar van letsel!

Werk uitsluitend met veiligheidshandschoene

n.

Raak de messen pas aan als ze stilstaan.

Neem altijd contact op met uw vakhandelaar als u Niet over de vereiste kennis of gereedschappen beschikt.

STIHL raadt aan
onderhoudswerkzaamheden en
reparaties uitsluitend bij de STIHL
vakhandelaar te lately uitvoeren.

STIHL raadt aan originele STIHL reserveonderdelen te gebruiken.

Kans op letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations ( 4.7) , zorgvuldig te lezen en alleeiligheidsinstructies op te volgen.

Trek voor alle
onderhouds-- en
reinigingswerkzaamhede
n de bougiestekker eruit!

12.1 Apparaat reinigen

Als de messenschijven met hakselmateriaal bedekt zich, verwijdert u dit met een borstel of iets dergelijks.

Schraap Niet met de hand over de behuizing. Gevaar voor letsel door de messen!

Reinigingspositie van de tuinhakselaar:

Het apparatus mag alleen in de afgebeelde positie worden gereinigd.

• Demonteer de vultrechter. (⇒ 12.2)

Als de tuinhakselaar Niet Zoals beschreiben wordt geplaatst, kan het apparaat (verbrandingsmotor) schade oplopen.

Onderhoudsinterval: na elk gebruik

Reinig de machine na elk gebruik grondig. Door uw machine voorzichtig te behandelen, beschermt u deze gegen beschadigingen en verlengt u de levensduur.

Richt waterstralen nooit op

onderdelen van de elektromotor of verbrandingsmotor

pakkingen, lagers en

elektrische onderdelen zoals schakelaars.
Dit kan leiden tot dure reparaties.

Als u vuil en aangekoekte resten Niet met een borstel, vochtige doek of houten stok kunt verwijderen, raadt STIHL aan een special

reinigungsmiddel te gebruiken (zoals STIHL speciale reiniger).

Gebruik geen agressieve reinigingsmiddelen.

Maak de messenschijven regelmatig schoon.

Ontdoe de koelvinnen, het ventilatorwiel, de zone rondon de luchtfilter, de uitlaat enz. van vuil, opdat er voldoende koeling van de motor gegarandeerd kan worden.

12.2 Vultrechter ATO 400 demonteren

A

Gevaar voor letsel!

Schakel de machine uit. Voordat u de aan-/uit-knop (1) eruit draaait, de bougiestekker lostrekken.

Werk alleen met stevige handschoenen.

Als er na het weghalen van de vultrechter geen werkzaamheden aan de messenschijven worden uitgevoerd, moet omwille van de veilighid de messenafdekking worden gemonteerd. ( 7.4)

Aan-/uit-knop (1) loszetten totdat de vultrechter ATO 400 (2) maar afterwards kan worden geklapt.
Vultrechter ATO 400 (2) Wegnemen.

(1)

Na het demonteren van de trechter wordt de blokkering voor de messenschijven automatisch geactiveerd.

In geblokkeerde staat kan de messenschijf toch ca. 360^ draaien totdat de aanslag worden bereikt.

12.3 Messenschijven demonteren

Gevaar voor letsel!
Werk uitsluitend met
veiligheidshandschoene
n!

Raak de messen nooit aan voordat ze volledig stilstaan.

Trek de bougiestekker los!

Vultrechter ATO 400 demonteren. ( 12.2)

1Mesbout losdraaien:

• montagegereedschap (1) op de mesbout (2) plaatsen en langzaam en voorzichtig linksom draaien totdat de messenschijven door de aanslag worden gestopt.

Montagegereedschap (1) eraf trekken.

Voor het vastdraaien van de mesbout moet ter voorkoming van letsel altijd de mesafdekking gemonteerd zich (zie aanzicht [Z]).

Mesafdekking monteren. ( 7.4)
Montagegereedschap (1) door de boring van de mesafdekking (3) steken en op de mesbout (2)plaatsen.
- Draai de mesbout (2) met behulp van montagegereedschap (1) los en draai deze er volledig UIT.
- Mesafdekking demonteren. ( 7.3)
Haal de mesbout (2), borgring (4) en de klemring (5) weg.

Neem de2vleugelmessen en demessenschijf weg:

• Verwijder vleugelmes kort (6) en vleugelmes lang (7).

• Til de messenschijf (8) eraf.

Demonteer het 3inzetstuk:

• Draai de bouten (9) los en verwijder ze. Verwijder het inzetstuk (10) omhoog.

Demonteer de 4 messenhouser en de messenschijf hard materiaal:

• draai er de bout (11) met behulp van het montagegereedschap (1) in en trek er waar bij de messenhouder (12) af.
  Bout (11) losdraaien en verwijderen.
• Messenhouser (12) met klemring (13) verwijden.
• Messenschijf hard materiaal (14) eraf tillen.

12.4 Messenschijven monteren

Gevaar voor letsel!
Werk uitsluitend met veiligheidshandschoene n!

Het voorgeschreveen
aandraaimoment van de mesbout van 36 - 44 Nm要去 precies worden aangehouden, waar dat de veilige bevestiging van de beiden messenschijvenaarvan afhangt. Inspector.beide messenschijven visueelvoordat uzeerop schuift en controllere of ze in orde zijn en geen kerven, scheuren of uitgebroken plekken vertonen.

Houd de slijtagegrenzen van demessen aan. ( 12.9)

Monteer altijd beiden messenschijven.

Doorloop alle montagestappen 1t / m5

Reinig voor het monteren beiden messenschijven en de bevestiging van de messenschijven op het apparatusat. Controller ook controleren de platte spi op de messenas gemonteerd is.

1. Plaats de messenschijf hard materiaal (afbeelding A):

• plaats de messenschijf zicht materiaal (1) met de drie gemonteerde messen omhoog. Klik de rechthoekige meshouder van de messenschijf (2) vast op de rechthoekige bevestiging van de lagerring (3).

2. Messenhouser met klemring monteren (afbeelding A):

plaats de uitsparing van de klemring op de hoek van het mes, opdat de klemring vlak op de messenschijf ligt.

Leg de klemring (4) op de messenschijf (uitsparing van de klemring要去 het mes omsluiten).
Schuif de messenhouser (5) op de aandrijfas (6). Zorg er hierbij voor dat de messenhouser in de messenschijf (1) vastklikt en tot aan de aanslag in de klemring (4) zakt.

3. Inzetstuk monteren (afbeeling A):

het inzetstuk kan alleen zoals aufgebeeld worden gemonteerd. Het inzetstuk kan er nicht in een andere stand worden ingeschoven.

• Inzetstuk (7) zoals afgebeeld in zetten.
• Draai de bouten (8) erin en draaidezemet 33 -37 Nm vast.

4. Plaats de messenschijf zacht materialiael en de vleugelmessen (afbeelding B):

• plaats de messenschijf zacht materialiaal (9) met de vier gemonteerde messen omhoog.

! Als eerste vleugelmes要去 het langste van de twee worden geplaatst. Plaats daarna het tweede vleugelmes in een hoek van 90^ t.o.v. het eerste vleugelmes.

• Lang vleugelmes (10) plaatsen. Kort vleugelmes (11) in een hoek van 90^ eropplaatsen.

5. Messenschijven bevestigen (afbeelding B):

• plaats de klemring (12) en draai deze samen met de borgring (13) en de mesbout (14) vast.
  Montagegereedschap (15) op de mesbout (14)plaatsen en langzaam en voorzichtig rechtsom draaien totdat de messenschijven door de aanslag worden gestopt. Montagegereedschap (15) eraf trekken.

Gevaar voor letsel!

Voor het vastdraaien van de mesbout要去 altijd demesafdekking gemonteerd zich (zie aanzicht Z).

Mesafdekking monteren. ( 7.4)
Montagegereedschap (15) door de boring van de mesafdekking (16) steken en op de mesbout (14)plaatsen.
Mesbout (14) met 36 - 44 Nm vastdraaien.
Vultrechter ATO 400 monteren. ( 7.5)

12.5 Tegenmes demonteren

Gevaar voor letsel!

Werk uitsluitend met veiligheidshandschoene n!

Demonteer de vultrechter ATO 400 resp. mesafdekking. ( 12.2) ( 7.3)
- Draai de bout (1) los en neemdezeweg.
- Neem het tegenmes (2) maar boven weg.

12.6 Tegenmes monteren

Gevaar voor letsel!

Werk uitsluitend met veiligheidshandschoene n!

Demonteer de vultrechter ATO 400 resp.mesafdekking. ( 12.2) ( 7.3)
- Plaats het gegenmes (1) in de bevestiging (2) van de behuizing.
- Draai de bout (3) erin en draai deze met 28 - 32 Nm vast.
Monteer de vultrechter ATO 400. ( 7.5)

12.7 Messen draaien

Gevaar voor letsel!

Werk uitsluitend met veiligheidshandschoene n!

Bij botte messen worden aanbevolen alle messen van de betreffende messenschijf te draaien. Alle messen (ongeacht de vorm ervan)要去en opdezelfde manier worden gedraaid.

Demonteer de messenschijven. ( 12.3)

Gevaar voor letsel!

Ter voorkoming van letsel moeten de messenschijven voor demontage resp. demontage van de messen altijd wordenuitgespannen.

Vier messen van messenschijf zacht materialiaal draaien (afbeelding A):

1. Demonteren:

bouten (1) losdraaien en met moeren (2) wegemen.
- Messen (3) omhoog verwijderen.

2. Monteren:

• Messenschijf reinigen.
• Messen (3) keren en met de scherpekant vrijliggend op de messenschijfleggen en de boringen laden samenvallen.
• Bouten (1) door de boringen steken en moeren (2) vastdraaien. Moeren (2) met 8 - 10 Nm vastdraaien.

Drie messen van messenschijf hard materiaal draaien (afbeelding B):

1. Demonteren:

bouten (4) en bouten M8 (5) losdraaien en met moeren (6) en moeren M8 (7) wegemen.
- Messen (8) en mes (9) omhoog verwijderen.

2. Monteren:

tussen de beide messen (8) mag na de montage geen spel ing lijven. Door speling+tussen de beide messen trekt de machine materialial minder goed in.

• Messenschijf reinigen.
• Messen (8) draaien en met de scherpekant vrijliggend op de messenschijf leggen en de boringen lately samenvallen.
• Bouten (4) door de boringen steken en moeren (6) vastdraaien. Niet vastdraaien!
• De beiden messen (8) (zie keine afbeelding) bij elkaar drukken en vasthonden. Er mag geen spelimg tussen de beiden messen (8) blijven.
  Moeren (6) met 8 - 10 Nm vastdraaien.
• Messen (9) draaien en met de scherpe kant vrijliggend op de messenschijf leggen.
• Bouten M8 (5) door de borgen steken en moeren M8 (7) erin draaien en met 16 - 20 Nm vastdraaien.

12.8 Messen slijpen

Wij raden u aan de messen alleen door een vakhandelaar te lately slijpen, waar bij verkeerd geslepen messen (verkeerde slijphoek, onbalans door ontelijk geslepen messen enz.) de goede functionering (intrekken van hakselmateriaal, standvastheid van messen, enz.) van de tuinhakselaar in het gedrang kan komen.

Draag tijdens het slijpen alslied een veiligheidsbril. Zorg ervoor dat er zich geen Personen binnen het gevaarlijke gebied bevinden.

• Messenschijven demonteren. (⇒ 12.3)
• Messen demonteren. (⇒ 12.7)

Sijphoek:

de slijphoek van alle messen bedraagt 30^

Tips voor het slijpen van de messen:

voor het bijslijpen van de messen要去 op de volgende punten letten:

• de messenijdens het slijpen afkoelen, bijv. met water. Het mes mag Niet blauw worden,,ondat anders de snijresultaten minder worden.
• Het mes gelijkmatig slijpen om vibraties door onbalans te voorkomen.
• Controleer het mes voor het monteren op beschadigingen: de messen要去en worden verrangen zodia er inkepingen of scheuren te zich�n of als de slijtagegrens is bereikt.
• Lemmeten met inachtneming van de slijphoek bijslijpen.

• Messen gegen het lemmet slijpen.

• Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier.

12.9 Slijtagegrenzen van de messen

Vór het bereiken van de aangegeven slijtagegrenzen (A, B, C, D)要去en de betreffende messen worden omgekeerd of verrangen. STIHL beveelt hiervoord de STIHL vakhandelaar aan.

De meting van de gespecificierde waarden要去 bij alle messen op meerdere meetpunten (aanbevolen worden twee of drie) langs de snijrand worden uitgevoerd.

Gebruik dekleinstwaarde van een mes.

Het worden aanbevolen om.altijd alle messen om te keren of te verrangen.

1Messenoverzicht

2 stuks vleugelmessen (1)

6 stiks messen (2)

1 stuks mes (3)

Messenschijf zacht materiaal:

de messenschijf zicht materiaal isuitgevoerd met vier messen.

Messenschijf hard materiaal:

de messenschijf hard materiaal isuitgevoerd met twee messen en eenversnippermes.

Demonteer de messenschijven. ( 12.3)

Slijtagegrens vleugelmessen (1):

de meetprocedure en de
aangegeven waarde zijn voor beiden
vleugelmessen hetzelfde.

Bij de beiden vleugelmessen kan door een ongelijke belasting van de snijranden een asymmetrische slijtage optreden.

Minimale mesbreedt (A) van de beide vleugelmessen (1):

A = 39 mm

Slijtagegrens messen (2):

deze messen (2) zijn omkeermessen. Na het bereiken van de gespecificeerde slijtagegrens (B) kan het mes tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het要去 worden verrangen.

• De in de afbeelding weergegeven afstand (B) van de grootste diameter van de boring maar de snijrand (X) meten.
• Procedure bij de tweede boring op het mes herhalen.

Minimumaufstand (B) bij de messen (2):

B=6mm

Als een van beiden gemeten afstanden achechterblijft bij de minimumafstand (B),moet het betreffende mes (2) worden gedraaid of worden verrangen.

4Slijtagegrens messen (3):

dit mes (3) is een omkeermes. Na het bereiken van de gespecificeerde slijtagegrens (C) kan het mes (3) tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het要去 worden verrangen.
- De afstand (C) in een rechte hoek t.o.v. de snijrand meten.

Minimumafstand (C) bij het mes (3): C = 7 mm

Als de gemeten aufstand achechterblick bij de minimumaufstand (C), moet het mes (3) worden gedraaid of worden verrangen.

Slijtagegrens gegenmes (4):

Op het gegenmes (4) kan door ongelijke belasting van de snijrand een asymmetrische slijtage optreten.
- Vervang het gegenmes (4) voordat de rand (D) bij de punt van het mes (5) weggeslepen is en Niet meer zichtaar is.

12.10 Service-interval verbrandingsmotor

Onderhoudsinterval: Voor elke inbedrijfstelling:

oliepeil controlleren ( gebruiksaanwijzing verbrandingsmotor). Neem de gebruikesen onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.

12.11 Service-intervals

Onderhoud door de vakhandelaar

Wij raden aan om uw tuinhakselaar door een vakhandelaar te lately onderhoden. STIHL beveelt hiervoor de STIHL vakhandelaar aan.

Professioneel gebruik (industrieb gebruik van de tuinhakselaar): elk halfaar

Particuliere gebruikers: jaarlijks

Service-interval van de snijeenheid:

Voor elk gebruik: snijeenheid (bestaandeuit messenschijf, messen, borgring, klemring en schroef) op slijtage, stevige montage, scheuren of andere beschadigingen controleren.

Slijtagegrenzen van de messen controlleren. ( 12.9)

12.12 Wielen

De lagers van de wielen zijn onderhoudsvrij.

Bandenspanning: 1,8 - 2,0 bar

Onderhoudsinterval:
voör elke inbedrijfstelling van de tuinhakselaar en na een langere pauze moet de bandenspanning van de wielen worden gecontroleerd en zo nodig worden gecorrigeerd.

Bandenspanning optimaliseren:

• schroef de afdekkap (1) van het ventiel (2) af en stel met behulp van een geschikte manometer de gespecificeerde bandenspanning in.

Schroef de afdekkap (1) op het ventiel (2).

Controle van de bandenspanning zonder manometer:

als er geen manometer voor het instellen van de bandenspanning aanwezig is, kan de bandenspanning aan de hand van de contromaat (Y) van de as maar de ondergrond worden gecontroleerd.

Minimale afstand Y = 110m m

12.13 Opslag en winterpauze

Tuinhakselaar in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar de machine algtd buiten het bereik van kinderen.

Transporteer de tuinhakselaar uitsluitend in een veilige staat en met gemonteerde vultrechter ATO 400 of met gemonteerde mesafdekking.

Zorg ervoor dat alle moeren, boute en schroeven vast+zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op de machine, controllere de gehele machine op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuele storingen aan de machine moeten in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten in ache:

• maak alle buitenste onderdelen van de machine zorgvuldig schoon
• Smeer alle bewegende delen goed met olie of vet.

Maak de brandstoftank en carburator leeg (bijv. door de verbrandingsmotor leeg te rijden).
- Schroef de bougie eruit en giet door de bougieboring ca. 3cm^3 motorolie in de verbrandingsmotor. maar de verbrandingsmotor eenaarkeeer zonder bougie doordraaien.

Brandgevaar!

Houd de bougiestekker uit de buurt van het bougiegat (gevaar voor ontsteking).

Schroef de bougie er weer in.
- Ververs de olie (⇒ zie gebruiksaanwijzing verbrandingsmotor).
- Dek de verbrandingsmotor goed af en bewaar het apparaatrechtopstaand in een droge, stofarme ruimte.

13. Transport

A

Kans op letsel!

Lees het hoofdstuk "Voor uwveiligheid", met name de paragraaf"Transport", zorgvuldig door en volg de instructies op. ( 4.4)

Transporteer de tuinhakselaar alleen met gemonteerde vultrechter ATO 400 en ingeklapte toevoer van de takken.

Als de tuinhakselaar zonder vultrechter ATO 400 wordt getransporteerd, moet omwille van de veiligheid (vrijligende messen) de messenaefdekking worden gemonteerd. ( 7.4)

Draag de tuinhakselaar met drie personen en nooit zonder geschikte beschemkleding (veiligheidsschoenen, veiligheidshandschoenen).

Kijk voor het optillen of kantelen eerst hoeveel de machine weegt in het hoofdstuk "Technische gegevens". ( 18.)

Tuinhakselaar duwen of trekken (afbeelding A):

• De tuinhakselaar aan de transportgreep (1) vasthouden enaar achteren kantelen, totdat de machine op de wielen staat.
• De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.

Gevaar voor letsel bij treden, terrassen en schuine hellingen!

Vanwege het gewicht is bij trappen,
stoepranden, terrassen, andere
verhogingen en schuine hellingen
bijzondere voorzichtigheid
geboden.

De machine over treden, terrassen, andere verhogingen en schuine hellingen duwen en Niet trekken. Hierbij moet de gebruiker steeds hoger dan de machine staan om bij het eventueel verliezen van de controle over de machine Niet ook nog eens te worden overreden.

Duw de machine over maximaal 2
tot 3 treden! Draag in geval van
meer treden de machine met
behulp van 2 andere personen
eroverheen.

Gevaar voor letsel door het gewicht van de machine!

Tuinhakselaar optillen of dragen (afbeelding B):

vanwege het gewicht (>50kg) raden wij u aan de machine Niet te dragen, maar het alleen rijdend op de wielen te verplaatsen.

Gebruik voor het heffen of voor het verplaatsen geschikte hebmiddelen.

Bij het met de hand optillen zich er in elk geval 3 personen nodig, die de machine elk bij een welvoet of bij de vultrechter vastpakken. Draag geschikte veiligheidskleding die de onderarmen en het bovenlichaam geheel bedekt.

• De tuinhakselaar aan de transportgreep (1) en aan beiden zwarte standardaards (2) vasthouden en optillen resp. dragen.

Tuinhakselaar op een laadoppervlak transporteren (afbeeling C):

Gevaar voor letsel!

Zet de tuinhakselaar bij het transport altijd vast. Transporteer de machine nooit zonder deze vast te zetten!

Maak de tuinhakselaar voor het transport op een laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen, zodate machine Niet kan verschuiven. Maak de touwen resp. gordels aan de volgende punten van de machine vast:

• as (binnenkant van de wielvoet)
• l i n k e r w i e l v o e t
  —rechter wielvoet
  -vultrechter ATO 400

14. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Tuinhakselaar met benzinemotor (STIHL GH)

De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materiele schade en persoonlijk letsel die het gevolg zichn van het Niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van Niet toegestane aanbouw- of verwangingsonderdelen.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het STIHL apparaat zich ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren onder andere:

• Mes

• Messenschijf
  -V-riem

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het STIHL apparatus moet zo zorgvuldig möglichk worden gebruikt, onderhodenen opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligheids-, bedienings- en onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldmt met name voor:

• Niet reglementair gebruik van het product.
• het gebruik van Niet door STIHL toegelaten gebruiksstoffen (smeermiddelen, benzine en motorolie, die de gebruiksaanwijzing verbrandingsmotor).
• Niet door STIHL goedgekeurde wijzigingen aan het product.

• gebruik van Niet door STIHL goedgekeurde aanbouwdelen, combi-apparaten of snijgereedschap.

• gebruik van het product bij sport- of wedstrijdevenementsen.

• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden nicht door de gebruiker zich kuren worden uitgevoerd, moeten deze aan een vakhandelaar worden overgelaten.

STIHL raadt aan onderhoudswerkzaamheden en reparatiesuitsluitend bij de STIHL vakhandelaar te latent uitvoeren.

STIHL vakhandelaren volgen regelmatif
cursussen en krijgen voortdurend
technische informatatie ter beschikking
gesteld.

Als deze werkzaamheden nicht worden uitgevoerd, kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

corrosie en andere gevolgschade door ondeskundige opslag.
-beschadigingen en gevolgschade door het gebruik van andere onderdelen dan originele STIHL onderdelen.
- beschadigungen door onderhouds-en reparatiewerkzaamheden die nicht in werkplaatsen van erkende dealers werden uitgevoerd.

15. Standaard reserveonderdelen

Messenschijf zacht materiaal compleet: 6012 700 5110

Messenschij hard materialiaal compleet: 6012 700 5100

Vleugelmes lang: 6012 702 0310

Vleugelmes kort: 6012 702 0300

Mes (6x): 6008 702 012

Mes (1x): 6012 702 0100

Contrames: 60127020500

Hakselgoed hoor Niet in de vuilnisbak, maar moet worden gecomposteerd.

De verpakkingen, het apparatus

en de accessoires zichn van recyclebaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u het hergebruik van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Onjuiste verwijdering kan de gezondheid schaden en het milieu belasten.

16.1 Afvoer

Maak de verbrandingsmotor onklaar voordat u het apparaat als afval afvoert.

Verwijder daartoe de bougiekabel, maar de tank leeg en tap de motorolie af.

Gevaar voor letsel door de messen!

Laat ook een afgedankte tuinhaksielaar nooit zonder toezicht acheer. Bewaar het apparaat en de messen altijd buiten het bereik van kinderen.

17. Conformiteitsverklaring

17.1 EU-conformiteitsverklaring Tuinhakselaar STIHL GH 460.0, GH 460.0 C

6336 Langkampfen Oostenrijk

verklaart op eigeng verantwoordelijkheid dat

• Type: Tuinhakselaars

-Merk:STIHL

• Type: GH 460.0, GH 460.0 C

Nominal vermogen bij nominaal toerental: GH 460.0:3,4-3000 kW /min GH 460.0 C:5,8-2800 kW /min

• Productiecode: 6012

voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de

volgende normen is ontwikkeld en geproduedd: EN 13683 en EN ISO 14982.

Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandel volgens richtlijn 2000/14/EC, bijlage V.

GH 460.0

• Gemeten geluidsniveau: 101,4 dB(A)
• Gegarandeerd geluidsniveau: 104 dB(A)

GH 460.0 C

• Gemeten geluidsniveau: 103,4 dB(A)
• Gegarandeerd geluidsniveau: 108 dB(A)

De technische documentation is bewaard bij STIHL TiroI GmbH.

Het bouwjaar en het machinenummer staan op de tuinhakselaar vermeld.

Langkampfen, 20-12-2021.

STIHL Tirol GmbH

namens

Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling

namens

Sven Zimmermann, Hoofdafdelingschef
Kwaliteit

Verbrandingsmotor, soort

4-takt

verbrandingsmotor

B&S Series 850

EXi OHV

3.4-3000

kW - /min

Type

Nominal vermogen

bij nominaal toerental

Cilinderinhoud 190 cc

Brandstoftank 1,0 I

Maximale diameter van de takken 60 mm

Nominaal toerental verbrandingsmotor

Meting conform

2000/14/EC/S.l.

2001/1701:

Gegarandeerd

geluidsniveau LwAd

Onzekerheid KwA

3.0 dB(A)

GH 460.0:

Meting conform

EN 13683:

geluidsdrukniveau op

de werkplek LpA

Onzekerheid KpA

L/B/H

Gewicht

GH 460.0 C:

Verbrandingsmotor, soort

Type

Nominal vermogen bij nominaal toerenta

Cylinderinhoud 344 cc

Brandstoftank

Maximale diameter van de takken 75~mm

Nominaal toerental verbrandingsmotor

Meting conform

geluidsdrukniveau op

de werkplek LpA

Onzekerheid KpA

L/B/H

Gewicht

96 dB(A)

3dB(A)

108/85/137 cm

59 kg

4-takt

verbrandingsmotor

REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicalien.

Voor informatatie over het voldoen aan de

REACH-verordering (EG) nr. 1907/2006

gaat u waar www.stihl.com/reach

19. Defectopsoring

Zie gebruiksaanwijzing verbrandingsmotor.

Neem eventeel contact op met een verzheidende STILL have to do.

vakiandelaar. STHc beveeet de

STIHL vakhandelaar aan.

Storing:

Aan-/uit-knop nicht geactiveerd

voorschriften afgesloten -

veiligheidsschakelaar in werking

(veiligeidsvergrendeling)

• Messenschijf blokkeert

• Geen brandstof in de tank; brandstofleiding verstopt

-GH460C:

Tankventilatieschroef gesloten

-Slechte,vervuilde of oude brandstof in de tank

• Bougiestekker is van bougie

agefokpeld; ontstekingskabel is Niet

goed op de stekker aangesloten

Luchtfilter is vuil

• Bougie vol roet of beschadigd;

verkeerde aufstand elektroden

Oplossing:

Aan-/uit-knop indrukken ( 8.1)

Vultrechter volgens de voorschriften sluiten en vastschroeven (aan-/uitknop vastdraaien) ( 7.5)
-Hakselresten in behuizing verwijderen (OPGELET: bougiestekker lostrekken)
- Brandstof bijvullen, brandstoffleideringen reinigen (7.8)
- Start het apparaat volgens de instructies (GH 460 C: tankventilatieschroef openen) ( 11.1)
Alleen verse merkbrandstof, normale loodvrijne benzine gebruiken; carburator reinigen ( 7.8)
-Bougiestekker aanbrengen;verbinding tussen ontstekingskabel en stekker controleren
Luchtfilter reinigen
-Bougie reinigen of verrangen; afstand tussen de elektroden afstellen

Storing:

Verbrandingsmotor wordt zeer heet

Mogelijk oorzaak:

-Koelvinnen zich vuil
- Te laag oliepeil in de verbrandingsmotor
- Oppervlak van verbrandingsmotor is bedekt met hakselmaterialiaal

Oplossing:

-Koelvinnen reinigen ( 12.1)
-Motorolie bijvullen ( 7.8)
- Verbrandingsmotor van hakselmateriaal ontdoen

Storing:

Sterke trillingen tijdens gebruik

Mogelijk oorzaak:

• Messenschijf of messen defect

Motorbevestiging los

Oplossing:

• Messenschijven, messen, messenas, bouteen, moeren, ringen en lagers van de snijegenheid controleren, zo nodig herstellen
• Bouten motorbevestiging aanhalen

Storing:

Start slecht of het vermogen van de motor wordt minder

Mogelijkeoorzaak:

Hakselgoed in de behuizing
- Erzit water in de brandstoffank en carburator; de carburator is verstopt
-GH 460 C:Tankventilatieschroef gesloten of nicht volledig geopend
- Brandstoftank is vuil
Luchtfilter is vuil
- Bougie vol roet

Oplossing:

Hakselresten in behuizing verwijderen (bougiestekker lostrekken!) ( 12.1)
- Brandstoftank leegmaken, brandstofleiding en carburator reinigen
-GH 460 C: Start het apparatus volgens de instructies (tankventilatieschroef openen) ( 11.1)
- Brandstofank reinigen
Luchtfilter reinigen
- Bougie reinigen

Storing:

Hakselresultaat is mindergeworden

Mogelijk oorzaak:

• Stompe messen
• Verkeerd geslepen messen
• Verbogen messenschijf

Oplossing:

• Messen bijslijpen of verwangen ( 12.8)

• Messen goed slijpen ( 12.8)

• Messenschijf via visuèle inspectie controleren en zo nodig verrangen (12.3)

Storing:

Hakselgoed wordt Niet ingetrokken

Mogelijk oorzaak:

• Botte of verkeerd geslepen messen
• Speling tussen de beiden messen (messenschijf hard materiaal)
• Mesafdekking Niet verwijderd

Oplossing:

• Messen bijslijpen en hierbij exact de juiste lijphoek aanhouden (⇒ 12.8)
• Messen zonder speling op de messenschijf hard materiaal monteren ( 12.7)
  -Mesafdekking demonteren ( 7.3)

20. Onderhoudsschema

20.1 Leveringsbevestiging

Model:

Serienummer:

Datum:

Volgende onderhoudsbEUR

Datum:

20.2 Servicebevestigting

Geef deze gebruiksaanwijzing bij onderhoudswerkzaamheden aan uw STIHL vakhandelaar.

Hij geeft in de voorgedrakte velden aan welke servicewerkzaamheden er zijn uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentile clientele,

Risiko for kvoestelser!
