GEBRUIKSAANWIJZING GHE 420 STIHL

Wij zijn blij dat u heb gekozen voor STIHL. Wij ontwikkelen en producereren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

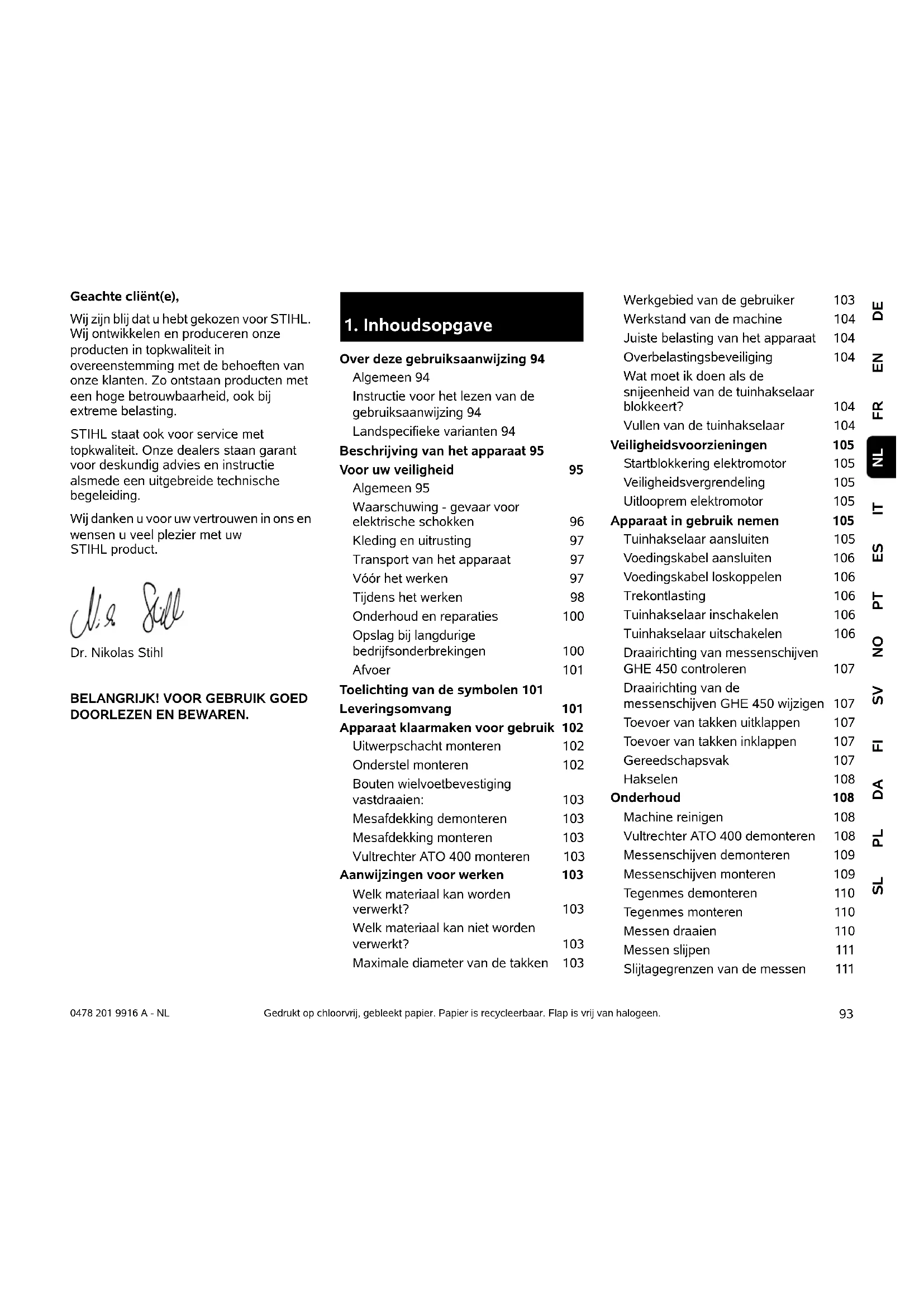

1. Inhoudsopgave

Over deze gebruiksanawijzing 94

Algemeen 94

Instructie voor het lezen van de gebruiksaanwijzing 94

Landspecifiek varianten 94

Beschrijving van het apparatusat 95

Voor uwveiligheid 95

Algemeen 95

Waarschuwing -gevaar voor elektrische schokken 96

Kleding en uitrusting 97

Transport van het apparaat 97

Vór het werken 97

Tijdens het werken 98

Onderhoud en reparations 100

Opslag bij langdurige bedrijfsonderbrekingen 100

Afvoer 101

Toelichting van de symbolen 101

Leveringsomvang 101

Apparaat klaarmaken voor gebruik 102

Uitwerpschacht monteren 102

Onderstel monteren 102

Bouten wielvoetbevestiging
vastdraien: 103

Mesafdekking demonteren 103

Mesafdekking monteren 103

Vultrechter ATO 400 monteren 103

Aanwijzingen voor werken 103

Welk materiaal kan worden verwerkt? 103

Welk material kan nicht worden verwerkt? 103

Maximale diameter van de takken 103

Werkgebied van de gebruiker 103

Werkstand van de machine 104

Juiste belasting van het apparaat 104

Overbelastingsbeveiliging 104

Wat moet ik doe n als de snijeenheid van de tuinhakselaar blokkeert? 104

Vullen van de tuinhakselaar 104

Veiligheidsvoorzieningen 105

Startblokkering elektromotor 105

Veiligheidsvergrendeling 105

Uitlooprem elektromotor 105

Apparaat in gebruik nemen 105

Tuinhakselaar aansluiten 105

Voedingskabel aansluiten 106

Voedingskabel loskoppelen 106

Trekontlasting 106

Tuinhakselaar inschakelen 106

Tuinhakselaar uitschakelen 106

Draairichting van messenschijven

GHE 450 controleren 107

Draairichting van de messenschijven GHE 450 wijzigen 107

Toevoer van takken uitklappen 107

Toevoer van takken inklappen 107

Gereedschapsvak 107

Hakselen 108

Onderhoud 108

Machine reinigen 108

Vultrechter ATO 400 demonteren 108

Messenschijven demonteren 109

Messenschijven monteren 109

Tegenmes demonteren 110

Tegenmes monteren 110

Messen draaien 110

MessenSlijpen 111

Slijtagegrenzen van de messen 111

Elektromotor en wielen 112

Service-intervallen 112

Opslag en winterpauze 112

Transport 113

Slijtage minimisieren en schade voorkomen 114

Standaard reserveonderdelen 114
Milieubescherming 115

Afvoer 115

EU-conformiteitsverklaring 115

Tuinhakselaar STIHL GHE 420.0, GHE 450.0 115

Defectopsporing 116
Onderhoudsschema 117
Leveringsbevestiging 117

Servicebevestigbing 117

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

STIHL werkdt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�am voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

Het is möglich dat in deze gebruiksaanwijzing modellen worden beschreiben die nicht in elk land verkrijgbaar zich.

Deze gebruiksaanwijzing is
auteursrechtelijk beschermd. Alle rechten blijven voorbehonden, met name hetrecht op het kopiernen, vertalen en het verwerken met elektronische systemen.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing: De gebruiker staat darüber het apparaat (werkstand).

Hoofdstukverwijzing:

Naar de desbeteffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 3.)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport-of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zichn met een van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!
Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijnoodzakelijk of verboden.

Waarschuwing!
Kans op letsel. Bepaalde
handelingen voorkomen möglich of
waarschijnlijk letsel.

Voorzichtig!
Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing Informatie voor een better apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

2.3 Landspecifieke varianten

STIHL levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.

In de afbeeldingen worden apparaten met eurostekkers weergegeven. Apparaten met andere stekkeruitvoeringen worden opdezelfde manier op de voeding aangesloten.

3. Beschrijving van het apparaat

1 Vultrechter ATO 400
2 Aan/uit-schakelaar
3 Basisparaat
4 Uitwerpschacht
5 Wielvoet
6 Wiel
7 Toevoer van takken
8 Transportgreep
9 Vergrendeling toevoer van takken
10 Typeplaatje met machinenummer
11 Gereedschapsvak
12 Stekker GHE 420
13 Stekker GHE 450
14 Trekontlasting

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veiligeplaats.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uw veiligheid, maar deze opsomming is Niet UITputtend. Gebruik het apparaat algijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de bruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zijn. Elke gebruiker要去 voor de eerste ingebruikname vragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werkken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zich.

Ook wonneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterialiaal. Houd verpakkingsmaterialiaal altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algid worden meegegeven.

Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijkde of geestelijkbeperkingendaartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie dooreen verantwoordelijkpeasoon mee werken.

Controleer of de gebruiker meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep worden opgeleid.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kut worken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Het apparaat is bedoeld voor privé gebruik.

Opgelet - Gevaar voor ongevallen!

STIHL-tuinhakselaars zijn geschikt voor hetklein hakken van takken en plantenresten. Een andere toepassing is Niettoegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

U mag de tuinhakselaar Niet gebruiken (onvolledige opsomming):

• voor het kleinsnijden van andere materialien (zoals glas of metaal).

• voor werkzaamheden die nicht in deze gebruiksaanwijzing worden beschreiben.

• voor de productie van levensmiddelen (zoals hetklein hakken van ijs of het makesen van druivenpulp).

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalte als het gaat om vakkundige montage van accessoires die door STIHL zich goedgekeurd. Andere wijzigingen leiden tot het verrallen van uw garantie. Neem voor informatie over goedgekeurde accessoires contact op met uw STIHL vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langus wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Laat het apparaat alleen los, als het op een horizontally vlak staat en nicht vanzelf kan wegrollen.

4.2 Waarschuwing - gevaar voor elektrische schokken

Opgelet! Gevaar voor stroomstoten!

Voor de elektrische
veiligheid zijn de
voedingskabel, stekker, aan-/uit-knop en de
aansluitkabel erg belangrijk. Beschadigde kabels, koppel en stekkers of aansluitkabel Niet aan de voorschriften vo
mogen Niet gebruikt worden
gevaar voor elektrische sch
kan worden voorkomen.

Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Neem het apparaat uitsluitend met afgerolde voedingskabel in bedrijf.

Bij gebruik van een kabeltrommel moet\ deze voor gebruik algijd volledig worden\ afgerold.

Gebruik nooit een beschadigde verlangkabel. Vervang defekte kabels door neue en repareer verlangkabels nicht.

Als de voedingskabel of de verlangskabel tijdens het bedrijf worden beschadigd, ontkoppelt u de voedingskabel of de verlangskabel onmiddelijk van de stroomvoorziening. Raak nooit de beschadigde voedingskabel of verlangskabel aan.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controller met name de voedingskabel op schade en veroudering.

Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door special opgeleide vakkui worden uitgevoerd.

Gevaar voor stroomstoten!
Een beschadigde kabel mag Niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld.

Raak de snijeenheden (messen) pas aan nadat het apparaat van de voeding is losgekoppeld.

Let er alkijd op dat de gebruekte voedingskabels voldoende beveiligd zich.

Werk nicht bij regen of in een\ natte omgeving.

Laat het apparaat Niet onbeschermd in de regen

staan.

Gebruik uitsluitend vochtwerende verlangkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn ( 10.1)

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek Niet aan de aansluitkabels zich.

Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

U mag het apparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie kunt u terecht bij de elektricien.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden
altijd stevige schoenen met grip.
Werk nooit op blote voeten of
feld op sandalen.

bijvoorbeeld op sandalen.

Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat.altijd stevige handschoenen dragen.

Draagijdens de
werkzaamheden algid een
veiligheidsbril en
gehoorbescherming. Draag

deze bril tijdens de gehele duur van de werkzaamheden.

Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zaggen overall, geen

stofjas. Draag tijdens het werkken met het apparaat geen sjaal, stropdas, sieraden, hangende linten of koorden of andere afstaande kledingstukken.

U dient tijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang waar samen te binden en te bedekken (met een hoofddoek, muts, enz.).

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende elektromotor verplaatsen. Schakel voor het transport de elektromotor uit, maar de messen uitlopen en trek de stekker los.

Transporteer het apparaat uitsluitend met afgekoelde elektromotor.

Transporteer de machine alleen met volgens de voorschriften gemonteerde vultrechter en ingeklapte toevoer van takken.

Als de machine Niet met gemonteerde trechter kan worden getransporteerd, moet de messenafdekking worden gebruikt.

Gevaar voor letsel door vrijiggende messen! ( 7.5)

Let met name bij het kantelen op het gewicht van het apparaat.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Om veiligheidsredenogen de volgende hellingshoeken bij het transport en het laden nicht worden overschreten:

• 10^ (17,6%) zijwaartse hellingshoek,

• 10^ (17,6%) hellingshoek in lengterichting.

Maak met geschkke bevestigingsmaterialen (gordels, kabels, enz.) de machine en de meegetransporteerde machineonderdelen (bijv. gedemonteerde trechter) op het laadopppervlak vast aan de bevestigingspunten, die in de gebruiksaanwijzing beschreiben zijn. ( 12.)

Machine alleen stapvoets trekken of duwen. Niet weglepen!

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.5 Vóor het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die gebruiksaanwijzing kennen.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Voor het gebruik van het apparaat要去
alle defeche, versleten en beschadigde
onderdelen worden verrangen.
Onleesbare of beschadigde
waarschuwingsaanwijzingen op het
apparaat要去en worden verrangen.
Stickers en alle verdere
vervangingsonderdelen zich verkrijgbaar
bij uw STIHLvakhandelaar.

Voor de ingebruikstelling, controller

• of het apparaat gebruiksklaar is. Dit betekent dat de afdekkingen en veiligheidsvoorzieningen op hunplaats en in onberispelijke staat zich.
• dat de elektrische verbinding worden gemaakt met een juist geinstalleerd stopcontact.
• of de isolatie van aansluiting- en de verlangkabel, de aansluitstekker en de koppeling in perfecte toestand is.
• of het gehele apparaat (behuizing van de elektromotor, veiligheidsvoorzieningen, bevestigingselementen, messen, messenas, messenschijven enz.) Niet is versleten of beschadigd.

• of er zich geen te hakselen materiaalmeer in het apparaat bevindt en devultrechter leeg is.

• of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn of+zijn vastgedraaid. Losgemaakte schroeven en moeren moeten voor de ingebruikstelling vastgedraaid worden (aandraaimoment respecteren).

Gebruik het apparaat alleen buiten en nicht bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijk mogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).

Zet het apparaat stevig op een vlakke en vaste ondergrond.

Gebruik het apparaat Niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingen veroorzaken.

Zorgelke keer voor de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. ( 7.6)

Maak uzelf vertrouwd met de aan-/uitschakelaar, opdat u in noodsituatues snelenjuist kunt reageren.

Als de werkstand van de tuinhakselaar ingeschakeld is, moet de vulopening alsijd volledig door de beschemkap afgedekt zijn. Vervang de beschemkap als dat nicht het geval is.

Gevaar voor letsel!

Gebruik het apparaatuitsluitend volgens de voorschriften in gemonteerde staat. Als er onderdelen aan de machine ontbreken (bijv. WIelen, standaarden), worden de voorgeschreven veiligheidsafstanden nicht更是 aangehouden, bovendien kan de machine minder stevig staan. Inspector elke keer voor de ingebruikname of de machine in de staat conform de voorschriften verkeert!

Conform de voorschriften houdt in dat de machine volledig gemonteerd is, dit betekent met name:

bovenstuk van trechter op onderstuk van trechter gemonteerd,
toevoer van takken gemonteerd,
-vultrechter op basismachine gemonteerd,
- wielvoet is compleet gemonteerd,
- beide wielen zich gemonteerd,
- alle veiligheidsvoorzieningen (o.a.uitwerpschacht, beschemkap)要去enanwezig en in goede staat+zijn,
- beide snijeenheden (messenschijven) bijn gemonteerd,
- alle messen zijn volgens de voorschriften gemonteerd.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrudg.

Inspecteer beiden messenschijven visuel op beschadigingen en verrorming en verwang deze indien nodig.

4.6 Tijdens het werkken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 er

bijzonder voorziglicht worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.

Werk alleen bij daglicht of bij goede kunstverlichting.

Het werkgebied moetijdens de gehele duur van de werkzaamheden schoon en in orde worden gezchoolen. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.

De standplaats van de gebruiker mag Niet hoger dan de standplaats van het apparaat zich.

Starten:

Voor het starten het apparaat in een stabiele stand brengen enrechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 10.5)

Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotoruit de buurt van deuitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze worden gestart of ingeschakeld. Hakselmaterialiaal kan eruit worden geslingerd en letsel verooorzaken.

Bij het starten mag het apparaat nicht worden gekanteld.

Herhaaldelijke inschakelingen binnen korteijd, met name "spelen" met de aan-/uit-schakelaar, dienen te worden vermeden.

Gevaar voor oververhitting van de elektromotor!

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten können bij ongunstige omstandigheden op

het net storingen veroorzaken bij andere inrichtingen die opdezelfde stroomkring zich aangesloten.

In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Werken:

Kans op letsel!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Houd na het starten van de machine nooit het gezicht of andere lichaamsdelen boven de vultrechter en voor deuitwerpopening. Houd met lichaam en hoofd altijd voldoende afstand tot de vulopeningen.

Grijp nooit met de handen,
andere lichaamsdelen of kleding
in de vultrechter of de
uitwerpschacht. Er heerst groot

verwondingsgevaar voor de ogen, het gezicht, vingers, handen enz.

Zorg alsijd voor een goed evenwicht en een stabiele houding. U mag zich Niet maar voren strekken.

De beschemkap mag tijdens het bedrijf Niet worden gemanipuleerd (o.a. verwijderd, omhoog geklapt, ingeklemd, beschadigd).

De gebruiker要去hertvullenin het beschreibenwerkgebied van de bedienerstaan.Blijtijdensde geheleduur van dewerkzaamheden altijd in het werkgebieden in geen geval in de uitworpzone. ( 8.4)

Gevaar voor letsel!

Hakselmateriaal kan tijdens het gebruik terug hier boven toe geslingerd worden. Draag aanom een veiligheidsbril en houd het gezicht uit de buurt van de vulopeningen.

Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.

Als het apparaatijdens het gebruik omvalt, moet u direct de motor uitschakelen en de stekker loskoppelen.

Let erop, dat in de uitwerpschacht geen hakselmateriaal acheterblijft,,ondat dit tot een slecht snijresultaat of terugslagen kan leiden.

Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer konnen komen, waar deze beschadigingen en terugslagen uit de vultrrechtier konnen veroorzaken.

Derhalve dieren verstoppingen te worden verholpen.

Bij het vullen van de tuinhakselaar met takken hunnen er terugslagen ontstaan. Draag handschoenen!

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Sluit de elektromotor af, trek de stekker uit en LAST alle draaiende werktuigen tot stilstandkommen,

• voordat u het apparaatincerlaat of het apparaat onbeheerdincerlaat,

• voordat u het apparaat verplaatst, opheft, draagt, kipt, verschuift of trekt,

• voordat u de sluitschroef losdraait en het apparatus opent,

• voordat u het apparaat transporteert,
• voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter, in de toevoer van de takken of in hetuitwerpkanaal verwijdert,
• voordat er werkzaamheden aan de messenschijven worden verricht,
• voordat het apparaat getest of gereinigd worden of voordat sommige werkzaamheden uitgevoerd worden.

Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan onmiddelijk de elektromotor uit en LAST het apparaat uitlopen. Trek de stekker los, verwijder de vultrechter en doorloop de volgende stappen:

• controller het apparaat, in het bijzonder de snijeenheid (messen, messenschijven, messenas, mesbout, klemring) op beschadigingen en LAST de moodzakelijkhe herstelingen door een vakman uitvoeren, voordat u het apparaat opnieuw start en ermee gaat werken.
• Controller of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventeel opnieuw aan (aandraaimomenten aanhoven).
• Laat de beschadigde onderdelen door een vakman verrangen of herstellen, waar bij de onderdelen een bewezen gegelijkwaardige kwaliteit dienen te hebben.

4.7 Onderhoud en reparations

Zet het apparaat op een stevige,
vlakke ondergrond, schakel de
elevtromotor uit en trek de
netstekker eruit, voordat u

onderhoudswerkzaamheden (reiniging, herstellung enz.) verricht, voordat u controleert of de aansluitkabel verstrengeld of beschadigd is.

Laat het apparaat voor alle onderhoudswerkzaamheden ca. 5 minuten afkoelen.

Bedenk voor het onderhoud aan het snijgereedschap dat het snijgereedschap ondanks de blokkering nog kan blijven draaien, ook als de voeding uitgeschakeld is.

De voedingskabel mag uitsluitend door erkende elektriciens worden hersteld of worden verrangen.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 11.1)

Gebruik nooit hogedrukreinigers en reinig het apparaat Niet onder stromend water (bijvoorbeeld met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijk reinigingsmiddelen+kennen kunststoffen en metalen zodanig beschadigen dat deveiligheid van uw STIHL apparaat maybe in het geding komt.

Onderhoudswerkzaamheden:

Ermighten er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere werkzaamheden dient u door een vakhandelaar te latent uitvoeren.

Neem aktijd contact op met een vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt. STIHL raadt aan onderhoudswerkzaamheden en reparationsuitsluitend door de STIHL vakhandelaar te latent uityoeren.

STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Gebruikuitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door STIHL着眼 goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op ongevallen met letsel of schade aan het apparaat te voorkomen. Neem bij vragen contact op met een vakhandelaar.

Originele STIHL gereedschappen,
accessoires en verrangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL verrangingsonderdelen zich
herkenbaar aan het STIHL
onderdeelnummer, het STIHL logo en eventuele het STIHL symbol op de
onderdelen.Opkleine onderdelen kan ook alleen het teken staan.

Houd waarschuwings- en instructiestickers alkijd leesbaar en schoon. Beschadigde of verloren gegane stickers要去en via uw STIHL vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verrangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditkke werklandschoenen en met de uiterste voorzichtigheid.

Zorg dat alle moeren, bouteen en schroeven, met name alle schroeven in de snijeenheid, goed+zijn vastgedraaid, zodat u de machine veilig kunt gebruiken.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen要去en om veiligheidsredenen direct worden verrangen, omervoortezorgen dat het apparaat alttijd in veilige staat is.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat het apparaat ca. 5 minuten afkoelen voordat u het in een gesloten ruimteplaatst.

Controller of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Sla het apparaat in een veilige staat op.
Sla het apparaat zodanig op een horizontale ondergrund op, dat het Niet per ongeluk kan wegrollen.

Transporteer de tuinhakselaar alleen met gemonteerde vultrechter of met gemonteerde mesafdekking. Gevaar voor letsel door vrijiggende messen!

4.9 Afvoer

Afvalproducten können schadelijk zijn voor mens, die en milieu en要去en waarom deskundig worden afgevoerd.

Neem contact op met het milieupark of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoor de STIHL vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoord bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder ter voorkoming van ongevallen met name de voedingskabel resp. de aansluitkabel maar de elektromotor.

5. Toelichting van de symbolen

Let op!

Lees voor inbedrijfstelling de gebruiksaanwijzing.

Kans op letsel!

Houd andere Personen uit deGeVarenzone.

Gevaar voor letsel!

Kans op letsel door draaiende gereedschappen.

Kans op letsel!

Schakel de elektromotor uit en trek de voedingskabel uit het apparaat, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u controleert of de aansluitkabel verstrend geld of beschadigd is en voordat u het apparaat onbeheerdchyterlaat!

Draag gehoorbescheming!

Draag een veiligheidsbrill!

Draag werkhandsochoenen!

Kans op letsel!

Niet op het apparaat stappen.

Gevaar voor letsel!

Grijp nooit met de handen,
andere lichaamsdelen of
kleding in de vultrechter of
de uitworpschacht.

De aan- /uit-knop bevindt
zich aan de voorkant van de machine. Schakel de machine uit door aan de Zwarte draaiknop van de aan- /uit-knop te draaien.

6. Leveringsomvang

Pos. Omschrijving st.

A Basisapparaat 1

B Vultrechter ATO 400 1

C Rechter wielvoet 1

D Linker wielvoet 1

E Uitwerpverlenging 1

F Geleideplaat 1

G Uitwerpplaat 1

HAs 1

I Wiel 2

J Wielkap 2

K Plug 2

L Standaard 2

M Torxbout 2 M8x40

N Borgring 2

0 Torxbout 6 P5x20

P Bout met vlakke kop 1 M6x16

Q Torxbout 2 M6x16

R Moer M6 3

S Montagegereedschap 1

Pos. Omschrijving st.

T Inbusbout 1 M14x130

• Gebruiksaanwijzing 1

7. Apparaat klaarmaken voor gebruik

Gevaar voor letsel!

Vór de montage van de tuinhakselaar het hoofdstuk "Voor uw verilheid" ( 4.) zorgvuldig lezen en alle veiligheidsaanwijzingen opvolgen.

Om schade aan de machine te voorkomen, moeten alle aandraaimomenten in het hoofdstuk "De machine klaarmaken voor gebruik" ( 7.) precies worden aangehonden.

Draag met name handschoenen.

Mesafdekking moget gemonteerd zich. ( 7.5)

Voorkom schade aan de machine!

Bij het omdraaien van het basisapparaat in de afgebeelde montagestand voorkomen dat de voedingskabel worden beschadigd (afgekneld).

De machine moet voor het omdraaien door het eronder leggen van een karton gegen krassen worden beschermd.

7.1 Uitwerpschacht monteren

• Basismachine (A) in de afgebeelde montagestand draien.

Uitwerpverlenging monteren

• Uitwerpverlenging (E) met de haken (1) in de openings op de behuizing (2) van boven erin haken, omlaag draaien en houder (3) vanaf de zijkant erop drukken.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.

2Geleideplaat monteren

• Geleideplaat (F) plaatsen.
  Zorg er hierbij voor dat de geleidingen op de geleideplaat (4) precies in de geleidingen van deuitwerpverlenging (5) liggen.
• Bout (P) aanbrengen en met moer (R) vastdraaien.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.

3Uitwerpgeleideplaat monteren

• Uitwerpgeleideplaat (G) aanbrengen.
• Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.
• Bouten (Q) aanbrengen en met moeren (R) vastdraaien. Hierbij kuren eventuelekleine spanningen bij de uitwerpschacht worden gecompenseerd door debouten bij te stellen.

7.2 Onderstel monteren

• Basismachine (1) in de afgebeelde montagestand draaien.

Wielvoeten alleen zoals beschreiben met de buiging maar buiten monteren. De asboring (2)要去 waarachten wijzen.

Wielvoet rechts en wielvoet links monteren:

• Rechter wielvoet (C) zoals afgebeeld op de basismachine (1)plaatsen.
• Bout (M) door de boring op de wielvoet geleiden en met behulp van montagegereedschap (S) in de middelste boring draaien, maar nicht vastdraaien.
• Procedure aan de linkerkant herhalen.

2Standaard en plug monteren:

• Standaard (L) zoals afgebeeld tot aan de aanslag op de welvoet (C) schuiven. De standaard (L) klikt op de welvoet (C) vast.
• Plug (K) voorzichtig tot aan de aanslag in de welvoet (C) tikken.
• Procedure aan de linkerkant herhalen.

Borgring (N) tot aan de aanslag in de insteek van de as (H) schuiven.
Wiel (I) op de as (H) schuiven.
Wielkap (J) aanbrengen.

Zorg er bij de montage voor dat de borgring (N) in de insteek van de as (H) vastklikt om te voorkomen dat het wiel vanzelf loskomt.

• As met voorgemonteerd wie (3) door de boring (2) op de wielvoet, door de afdekking van de elektromotor (4) en door de boring (2) van de tweede wielvoet geleiden.
  Wiel (I) op de as (H) schuiven.
  Borgring (N) tot aan de aanslag in de insteek van de as (H) schuiven.
  Wielkap (J) aanbrengen.
• Basisapparaat in werkstand zetten.

7.3 Bouten wiljoetbevestiging vastdraaien:

Apparaat op een stevige en vlakke ondergrond zetten.
- Bouten (M) van de wielvoetbevestiging met 10 - 12 Nm vastdraaien.

Na het vastdraaien van de bouten (M) controlleren of de beiden wieIvoeten goed vastzitten.

7.4 Mesafdekking demonteren

In de boring grijpen en mesafdekking (1) maar omhoog af tilen.

7.5 Mesafdekking monteren

• Mesafdekking (1) onder het tegenmes (2) geleiden. Daarna de mesafdekking (1) omlaag drukken.

Bij juiste montage moet de mesafdekking (1) goed gegen demessenschijf liggen.

7.6 Vultrechter ATO 400 monteren

• Mesafdekking demonteren.
  (⇒ 7.4)
  Vultrechter ATO 400 (B) met beiden bevestigingshaken (1) in beiden bevestigingen (2) op de basismachine (A) geleiden.
  Vultrechter ATO 400 (B) tot aan de aanslag maar voren kantelen.
  Aan /uit-knop (3) erin draaien en vastdraaien.

Na de montage inspecteren of de vultrechter ATO 400 goed in de beiden bevestigingen op de basismachine vastgehaakt is.

8. Aanwijzingen voor werken

8.1 Welk materiaal kan worden verwerkt?

Met de tuinhakselaar kurz u zowel zacht materialaal als hard materialaal verwerken.

Zacht material:

organisch materiala zoals fruit- en groenteafval, bloemenresten, bladeren enz.

-Zacht materialiaal hakselen. ( 8.9)

Hard material:

sneoihout van bomen en heggen en sterk en vertakt material.

-Hard materialiaal hakselen. ( 8.9)

Snoeihout van bomen en hegger moet onmiddelijk vers verwerkt worden, waar dat zo het snijresultaat beter is dan bijuitgedroogd of nat materiaal.

8.2 Welk materiaal kan nicht worden verwerkt?

Stenen, glas, metaal (draad, spijkers...) of kunststof mogen nicht in de tuinhakselaar komen.

Hoofdregel:

materialen die nicht op de compost horen,
mogen ook nicht met de tuinhakselaar
worden verwerkt.

8.3 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers gesneden takken:

Maximale diameter van de takken GHE 420:50 mm;GHE 450:55 mm

i De grotte van de vulopening van de toevoer van de takken dientuitsluitend voor het better opnemen van takken en geegt geen uitsluitsel over de maximaal toegestane diameter van het hakselgoed.

8.4 Werkgebied van de gebruiker

• De gekruiker要去 zich tijdens de gehele duur van de werkzaamheden om veiligheidsredenen.altijd in het werkgebied bevinden (grijs gebied)

Gevaar voor letsel!

Om te voorkomen dat u bij het verwerken van hard materiaal (toevoer van takken (1) isuitgeklapt) door teruggeworpen hakselmaterial wordt geraakt, moet u aan de zijkant van de tuinhakselaar gaan staan (zie grijs vlak X), nooit direct erachter.

8.5 Werkstand van de machine

De tuinhakselaar mag alleen 10\ rechtstaand in gebruik genomen\ worden. Tijdens het gehele bedrijf moet de tuinhakselaar zoals afgebeeld op beiden\ wienen en op beiden wielvoeten staan.

8.6 Juiste belasting van het apparaat

De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo zwaar belast worden dat het toerental Niet te veel daalt. De tuinhakselaar steeds gelijkmatig en continu voeden. Daalt het toerental tijdens het werkken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.

8.7 Overbelastingsbeveiliging

Treedtijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de elektromotor automatisch UIT.

Na een afkoelperiode van ca. 10 minuten kan de tuinhakselaar opnieuw in bedrijf worden genomen. In geval van frequent triggeren van de overbelastingsbeveiliging kunnen volgende oorzaken aan de basis liggen:

-Niet-geschikte aansluitkabel ( 10.1)

-Overbelasting van het net
Apparaat is overbelast door te veel hakselmateriaal of door botte messen

8.8 Wat moet ik doe n als de snijeenheid van de tuinhakselaar blokkeert?

Als de snijeenheid van de tuinhakselaar tijdens het hakselen blokkeert, moet u de elektromotor onmiddelijk uitschakelen en de aansluitkabel loskoppelen van het stroomnet. Haalervoigens de vultrechter ATO 400 eraf en hef deoorzaak van de storing op.

8.9 Vullen van de tuinhakselaar

A

Kans op letsel!

Lees voor het vullen van de tuinhakselaar het hoofdstuk "Voor uwveiligheid ( 4.) met name de paragraaf "Tijdens de werkzaamheden ( 4.6) zorgvuldig en volg alleveiligheidsaanwijzingen op.Het vullen van de tuinhakselaar mag enkel door een persoon gebeuren.

Kans op letsel!

Nooit met een hand in een vulopening vrijpen!

i

Houd de juiste belasting van de elektromotor aan. ( 8.6)

De beide vulopeningen (1, 2) van de tuinhakselaar moeten Niet tegelijkkertijd worden gezuld. Verstoppingsgevaar!

Zacht materiaal:

Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. ( 8.4)
Start de tuinhakselaar. ( 10.5)
Organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren, dunne takken enz. in de vulopening (1) voor zicht materiaal werpen.

De vulopening (1) uitsluitend met zicht materiaal of met dunne (tot ca. 10mm diameter) takken met veel zichtakken vullen. De toevoer van de takken (3) moet bij het vullen met zicht materiaal in de ingeklapte stand staan. ( 10.10)

Vochtig of nat zachtmaterialleidstneller totverstoppingen in hetapparaat.Hierbij de tuinhakselaarlangzamer vullen en met name ophetoerial van de elektromotoretten. Het mag bij het vullen nichtdalen.

Hard material:

• houd bij het vullen van de tuinhakselaar het werkbereik in de gaten. (⇒ 8.4)
• Toevoer van takken (3) uitklappen. ( 10.9)
  Maximale takdiameter aanhouden. ( 8.3)
• Tuinhakselaar starten. (⇒ 10.5)

Gevaar voor letsel!

Om letsel door terugslaande takken te voorkomen, moet de tuinhakselaar op de juiste manier met hard materiaal worden gezuld. Als de tuinhakselaar langs achefter gezuld worden (d. w.z. de gebruiker staat in het werkgebied ( 8.4) , moeten de takken een beetjeschuin worden gezchoolen en conform het symbol (4) aan de linker trechterwand tot aan de messenset ingevoerd worden. Let bij het vullen op de maximale diameter van de takken. ( 8.3) Degrote vulopening (2) dientuitsluitend voor een betere invoer van takken met veel zijtakken.

Dikke takken en sterk vertakt materiaal vooraf met een boomschaar afkorten (maximale takdike aanhouden). Dunne takjes (tot ca. 10mm diameter) in de vulopening (1) voor zacht materiaal werpen.

• Material van bomen, heggen of takken langzaam in de vulopening (2) van de uitgeklapte toevoer van de takken (3) geleiden. Het hard materiaal worden waar bij automatisch door de machine maar binnen getrokken. Langere takken要去en bij het hakselen met de hand worden ondersteund en geleid.

9. Veiligheidsvoorzieningen

9.1 Startblokkering elektromotor

Het apparaat kan alleen met de schakelaar in werkung worden gesteld en Niet door de aansluitkabel in het stopcontact te steken.

9.2 Veiligheidsvergrendeling

De tuinhakselaar mag alleen bij een correct afgesloten vultrechter ATO 400 worden gestart. Bij het losdraaien van de aan-/uit-knop tijdens de werkking schakelt de elektromotor of de verbrandingsmotor zichselt uit en komt het hakselgereedschap na enkele seconden tot stilstand. Bij het wegemen van de vultrechter ATO 400 worden de beiden messenschijven automatisch Mechanisch geblokkeerd.

9.3 Utiplooprem electromotor

De uitlooprem van de elektromotor verkort de uitlooptijd van het uitschakelen tot de stilstand van de messen tot een paar seconden.

10. Apparaat in gebruik nemen

Gevaar voor letsel!

Lees voor het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw veriligeid" ( 4.) zorgvuldig door en volg alle veiligheidsinstructies op.

10.1 Tuinhakselaar aansluiten

Kans op letsel!

Leef alle veiligheidsvoorschriften van het hoofdstuk "Waarschuwing -gevaar voor elektrische schokken" ( 4.2) na.

De tuinhakselaars in de uitvoering voor Groot-Brittanniie hebben een aansluitkabel van 10m met een speciale stekker. In deze stekker voor GrootBrittanniie is een steezkekerig geintegreerd.

De voedingsspanning en bedrijfspanning moeten overeenkomen (zie typeplaatje).

De voedingskabel moet voldoende met een zekering beeiligid zich. ()

Als aansluitkabel月至人 alleen leidingengebruikt worden die nicht lichter zich dan rubberslangen H07 RN-F DIN/VDE 0282.

De aansluitingen moeten spatwaterdicht bijn. Ongeschekte verlangkabels leiden tot vermogensverliezen en{kunnen schade aan de elektromotor verooorzaken.

GHE 420:

Dekleinstedoorsnede van de voedingskabel moet 3× 1,5mm^2 zijn bij een lenght tot 25 of 3× 2,5mm^2 bij een lenght tot 50 zijn.

De koppelingen van de aansluitkabel moeten van rubber zijn, of met rubber overtrokken, en aan de norm DIN/VDE 0620 voldoen.

Dit apparaat is geschikt om op een elektriciteitsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,334 ohm (bij 50Hz) te worden aangesloten.

De gebruiker要去 voor zorgen dat het apparaat uitsluitend worden aangesloten op een elektriciteitsnet dat aan deze eisen voldoet. Indien nodig kan de systeemimpedantie bij het lokale energiebedrijf worden opgevgraagd.

GHE 450:

De minimale diameter van de voedingskabel moet 5 × 1,5 ~mm^2 bij een lenghte van maximaal 25 ~m resp.

5 × 2, 5 ~mm^2 bij een lenghte van maximaal 50 ~m . De stekkerverbinding van de aansluitkabels要去en CEE-aansluitingen zich en要去en voldoen aan de norm DIN/VDE 0623.

Voor meer informatie over de netaansluiting kunt u terecht bij de installmenter.

10.2 Voedingskabel aansluiten

Bij de keuze van een voedingskabel dient u alle punten in het hoofdstuk "Apparaat aansluiten" ( 10.1) op te volgen.

GHE 420:

• Sluit de koppeling van de voedingskabel op de 3-polige stekker van het apparaat aan.
  Haak de kabel in de trekontlasting vast. ( 10.4)

GHE 450:

• Sluit de koppeling van de aansluitkabel op de 5-polige stekker van het apparaat aan.
  Haak de kabel in de trekontlasting vast. ( 10.4)

10.3 Voedingskabel loskoppelen

• Trekontlasting losmaken. (⇒ 10.4)

Ter voorkoming van schade aan de voedingskabel mag de voedingskabeluitsluitend worden losgekoppeld door aan de koppeling te trekken. Nooit aan de kabel zichtrekken.

10.4 Trekontlasting

Tijdens het werkken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor möglichke schade aan de voedingsaansluiting op het apparaat. Hiertoe要去 de aansluitkabel door trekontlasting worden geleid.

Haak de kabel in de trekontlasting vast:

• Voedingskabel aansluiten. (⇒ 10.2)
• Met aansluitkabel (1) een lus vormen en door de opening (2) geleiden.
  Leg de lus over de haak (3) heen en trek deutsche aan.

Haak de kabel UIT de trekontlasting:

Haal de Ius van de voedingskabel van haak (3).
- Trek de Ius van de voedingskabel (1)uit opening (2).
Koppel de voedingskabel zo nodig los. ( 10.3)

10.5 Tuinhakselaar inschakelen

Gevaar voor letsel!

Lees voor het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw verilgheid" ( 4.) zorgvuldig door en volg alle veiligheidsinstrumentes op.

Controleer voor het in bedrijf stellen of de vultrechter ATO 400 goed afgesloten is en of de aan-/uit-knop (1) handvast aangetrokken is.

• voedingskabel aansluten. ( 10.2)
• De groene drukknop (2) (symbol I) tot aan de aanslag erin drukken. De groene drukknop klikt vast en blijft ingedrukt. De tuinhakselaar worden in gebruik genomen.

10.6 Tuinhakselaar uitschakelen

Kans op letsel!

Betreed tijdens het uitschakelen nooit het uitwerpgebied!

Staijdens het uitschakelen algtd aan de zijkant van het apparaat.

Let erop dat na het uitschakelen van de elektromotor het werkgereedschap nog even blijft doorlopen. Het duurt meerdere seconden voordat het apparaat helemaal tot stilstand is gekomen.

Kijk hier het pictogram op de voorkant van het bovenstuk van de trechter.

Schakel de
elettromotor pasuit
als er zich geen
hakselmateriaalmeer
in het apparatus
behindt,om

blokkeringen bij een van de beiden messenschijven bij het werk in bedrijf stellen te voorkomen.

• Door te draaien (in beidenrichtingen möglichk) van de zwarte draaiknop (1) (symbool O) op de aan-/uit-knop worden de tuinhakselaar uitgeschakeld. De elektromotor van de tuinhakselaar worden uitgeschakeld en automatisch afgeremd.

10.7 Draairichting van messenschijven GHE 450 controlleren

Bij het model GHE 450 moet voordat u begint met werkken (vullen) de draairichting van de messen worden gecontroleerd.
Kans op letsel! Draag bij het controleren altijd een veiligheidsbril. Druk de beschermkap maar binnen totdat de messenschijf zichtaar is. Grijp Niet met de hand tot aan de messenschijf.
- Sluit de voedingskabel aan. ( 10.2)
- Klap de toevoer van takkenuit.
(⇒ 10.9)
Schakel de tuinhakselaar in. ( 10.5)
Schakel de tuinhakselaar uit. ( 10.6)

• Druk de beschemkap van de toevoer van takkenaar binnen en kijk van boven in de vulopening van de toevoer van takken: de juiste draairichting van de messenschijf is rechtsom.

10.8 Draairichting van de messenschijven GHE 450 wijzigen

Bij een verkeerde draairichting (= linksom) van de messenschijf要去 bij het model GHE 450 de draairichting worden gewijzigd.

U kunt de draairichting van de messenschijf wijzigen door de faseomkering op de stekker om te polen.

• Draai de faseomkering (1) met een schroevendraier (2) 180^ maar links of rechts totdat deze vastklikt.

10.9 Toevoer van takken uitklappen

Gevaar voor letsel! Bij het uit- en inklappen van de toevoer van de takken (2)要去 machine omwille van de veiligheiduitgeschakeld+zijn.

• Vergrendeling van toevoer van takken (1) maar boven drukken en vasthouden.

• Toevoer van takken (2) met de tweede hand langzaam maarachten (van de machine weg) geleiden.

• Vergrendeling van toevoer van takken (1) waar loslaten en toevoer van takken (2) tot aan de aanslaguitklappen.

10.10 Toevoer van takken inklappen

Gevaar voor letsel!

Bij het uit-en inklappen van de toevoer van de takken (1) moet de machine omwille van de verilheiduitgeschakeld+zijn.

Gevaar voor knellen!

Voorkom bij het sluiten van de toevoer van de takken dat de vingers tussen de toevoer van de takken en de vultrechter gekneld raken.

• Toevoer van takken (1) langzaam tot aan de aanslag inklappen (aar de machine duwen) totdat deze in de vergrendeling van de toevoer van takken (2) vastklikt.

10.11 Gereedschapsvak

Gereedschapsvak openen:

• lip (1) omlaag drukken en vasthouden.
• Deksel van gereedschapsvak (2) omlaag klappen.

Gereedschapsvak sluiten:

• deksel van gereedschapsvak (2) omhoog drukken, totdat de lip vastklikt.

10.12 Hakselen

• Verplaats de tuinhakselaar maar een stabiele en stevige ondergrond.
• Trek stevige handschoenen aan, zeteen veiligheidsbril engehoorbescherming op.
  Sluit de voedingskabel aan op de tuinhakselaar. ( 10.2)
  GHE 450: Controller de draairichting van de messenschijf en keer deze zo nodig om. ( 10.7)
• Klap bij hard materiaal (o.a. sneoihout van bomen- en heggen) de toevoer van de takken uit. ( 10.9)
  Tuinhakselaar starten. ( 10.5)
  Wacht totdat de tuinhakselaar+zijn maximaal toerental (nullasttoerental) heeft bereikt.
  Vul de tuinhakselaar met hakselgoed. ( 8.9)
• Tuinhakselaar uitschakelen. ( 10.6)

11. Onderhoud

Kans op letsel!

Voordat u aan onderhouds- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations ( 4.7) , zorgvuldig te lezen en alleeiligheidsinstructies op te volgen.

Trek voorafgaand aan onderhoudswerkzaamheden de stekker eruit.

11.1 Machine reinigen

Gevaar voor letsel!

Als de messenschijven met hakselmateriaal bedekt zich, verwijdert u dit met een borstel of iets soortgelijks.

Schraap Niet met de hand over de behuizing. Gevaar voor letsel door de messen!

Onderhoudsinterval: na elk gebruik

Reinig de machine na elk gebruik grondig. Door uw machine voorzichtig te behandelen, beschermt u deze gegen beschadigingen en verlengt u de levensduur.

Het apparatusat mag alleen in de afgebeelde positie worden gereinigd.

• Demonteer de vultrechter. (11.2)

Verwijder de vuile deeltjes in de koelluchttoevoer (ventilatiesleuven) op de behuizing van de elektromotor, zatat er voldoende koeling van de elektromotor gegarandeerd kan worden.

Richt waterstralen nooit op
onderdelen van de
elettromotor of
verbrandingsmotor,
pakkingen, lagers en

elektrische onderdelen zoals schakelaars.
Dit kan leiden tot dure reparaties.

Als u vuil en aangekoekte resten Niet met een borstel, vochtige doek of houten stok kunt verwijderen, raadt STIHLaan een speciaal

reinigungsmiddel te gebruiken (zoals STIHL speciale reiniger).

Gebruik geen agressieve reinigingsmiddelen.

Maak de messenschijven regelmatig schoon.

11.2 Vultrechter ATO 400 demonteren

Gevaar voor letsel!

Schakel het apparaatuit. Voordat u de aan/uit-knop (1) eruit draait, de stekker lostrekken.

Werk alleen met stevige handschoenen.

Als er na het weghalen van de vultrechter geen werkzaamheden aan de messenschijven worden uitgevoerd, moet omwille van de veiligheid de messenafdekking worden gemonteerd. ( 7.5)

• Voedingskabel loskoppelen. ( 10.3)
  Aan-/uit-knop (1) losmaken en eruit draaien.
• Klap de vultrechter ATO 400 (2) maarachten en verwijder.Deze.

Na het demonteren van de trechter wordt de blokkering voor de messenschijven automatisch geactiveerd.

In geblokkeerde staat kan de messenschijf toch ca. 360^ draaien totdat de aanslag worden bereikt.

11.3 Messenschijven demonteren

Kans op letsel!

Werk uitsluitend met handschoenen!

Raak de messen nooit

aan voordat deze volledig stilstaan.

Vultrechter ATO 400 demonteren. ( 11.2)

1Mesbout losdraaien:

• montagegereedschap (1) op de mesbout (2) plaatsen en langzaam en voorzichtig linksom draaien totdat de messenschijven door de aanslag worden gestopt.

Montagegereedschap (1) eraf trekken.

Voor het vastdraaien van de mesbout moet ter voorkoming van letsel altijd de mesafdekking gemonteerd zich (zie aanzicht [Z]).

Mesafdekking monteren. ( 7.5)
Montagegereedschap (1) door de boring van de mesafdekking (3) steken en op de mesbout (2)plaatsen.
- Draai de mesbout (2) met behulp van montagegereedschap (1) los en draai deze er volledig UIT.
- Mesafdekking demonteren. ( 7.4)
Haal de mesbout (2), borgring (4) en de klemring (5) weg.

Neem de vleugelmessen en demessenschijf weg:

• Verwijder vleugelmes kort (6) en vleugelmes lang (7).
• Til de messenschijf (8) eraf.

Demonteer het 3inzetstuk:

• Draai de bouten (9) los en verwijder ze. Verwijder het inzetstuk (10) omhoog.

Demonteer de 4 messenhouder en de messenschijf hard materiaal:

• draai er de bout (11) met behulp van het montagegereedschap (1) in en trek er waar bij de messenhouder (12) af.
  Bout (11) losdrajen en verwijderen.
• Messenhouser (12) met klemring (13) verwijden.
• Messenschijf hard materiaal (14) eraf tillen.

11.4 Messenschijven monteren

Kans op letsel!

Alleen met

handschoenen werken!

Het voorgeschreveen
aandraaimoment van de mesbout
van 36 - 44 Nm要去 precies
worden aangehouden, waar dat de
veilige bevestiging van de beiden
messenschijvenaarvan afhangt.
Beide messenschijven visueel
inspecteren vooraleer ze erop te
schuiven en nakijken of deze in
orde+zijn en geen kerven, scheuren
of uitgebrozen plekken hebben.

Slijtagegrenzen van de messen aanhouden. ( 11.9)

Monteer altijd beiden messenschijven.

Doorloop alle montagestappen 1 t/m 5.

Vóor het monteren de beiden messenschijven en de bevestiging van de messenschijven op het apparaat reinigen. Ook controeren of de pasveer op de messenas gemonteerd is.

1. Plaats de messenschijf hard materiaal (afbeeling A):

• plaats de messenschijf zacht materiaal (1) met de drie gemonteerde messen omhoog.

Klik de rechthoekige meshouder van de messenschijf (2) vast op de rechthoekige bevestiging van de lagerring (3).

2. Messenhouser met klemring monteren (afbeelding A):

plaats de uitsparing van de klemring op de hoek van het mes, opdat de klemring vlak op de messenschijf ligt.

Leg de klemring (4) op de messenschijf (uitsparing van de klemring要去 het mes omsluiten).
Schuif de messenhouser (5) op de aandrijfas (6). Zorg er hierbij voor dat de messenhouser in de messenschijf (1) vastklikt en tot aan de aanslag in de klemring (4) zakt.

3. Inzetstuk monteren (afbeeding A):

het inzetstuk kan alleen zoals
afgebeeld worden gemonteerd. Het inzetstuk kan er nicht in een andere stand worden ingeschoven.

• Inzetstuk (7) zoals afgebeeld in zetten.
• Draai de bouten (8) erin en draaidezemet 33 -37 Nm vast.

4. Plaats de messenschijf zacht materialiael en de vleugelmessen (afbeelding B):

• plaats de messenschijf zicht materiaal (9) met de vier gemonteerde messen omhoog.

Als eerste vleugelmes moet het langste van de twee worden geplaatst. Plaats daarna het tweede vleugelmes in een hoek van 90^ t.o.v. het eerste vleugelmes.
- Lang vleugelmes (10) plaatsen. Kort vleugelmes (11) in een hoek van 90^ eropplaatsen.

5. Messenschijven bevestigen (afbeelding B):

• plaats de klemring (12) en draaidezesamen met de borgring (13) en demesbout (14) vast.
  Montagegereedschap (15) op de mesbout (14) plantaen en langzaam en voorzichtig rechtsom draaien totdat de messenschijven door de aanslag worden gestopt. Montagegereedschap (15) eraf trekken.

Gevaar voor letsel!

Voor het vastdraaien van de mesbout要去 altijd de mesafdekking gemonteerd zich (zie aanzicht [Z]).

Mesafdekking monteren. ( 7.5)
Montagegereedschap (15) door de boring van de mesafdekking (16) steken en op de mesbout (14)plaatsen.
Mesbout (14) met 36 - 44 Nm vastdraien.
Vultrechter ATO 400 monteren. ( 7.6)

11.5 Tegenmes demonteren

Gevaar voor letsel!

Werk uitsluitend met stevige handschoenen!

Vultrechter ATO 400 resp. mesafdekking demonteren. ( 11.2), ( 7.4)
- Bout (1) losdraaien en verwijderen.
- Tegenmes (2) omhoog verwijderen.

11.6 Tegenmes monteren

Gevaar voor letsel!

Werk uitsluitend met stevige handschoenen!

Vultrechter ATO 400 resp. mesafdekking demonteren. ( 11.2), (7.4)
- Tegenmes (1) in de bevestiging (2) van de behuizingplaatsen.
- Draai de bout (3) erin en draai deze met 28 - 32 Nm vast.
Vultrechter ATO 400 monteren. ( 7.6)

11.7 Messen draien

Gevaar voor letsel!

Werk uitsluitend met stevige handschoenen!

Bij botte messen worden aanbevolen alle messen van de betreffende messenschijf te draaien. Alle messen (ongeacht de vom ervan)要去en opdezelfde manier worden gedraaid.

• Messenschijven demonteren. (⇒ 11.3)

Gevaar voor letsel! Ter voorkoming van letsel要去en de messenschijven voor de montage resp. demontage van de messen altijd wordenuitgespannen.

Vier messen van messenschijf zacht materialiaadräien (afbeeldingA):

1. Demonteren:

bouten (1) losdraaien en met moeren (2) wegemen.
- Messen (3) omhoog verwijderen.

2. Monteren:

• Messenschijf reinigen.
• Messen (3) keren en met de scherpekant vrijliggend op de messenschijfleggen en de boringen latelysamenvallen.
• Bouten (1) door de boringen steken en moeren (2) vastdraaien. Moeren (2) met 8 - 10 Nm vastdraaien.

Drie messen van messenschijf hard materiaal draaien (afbeelding B):

1. Demonteren:

bouten (4) en bouten M8 (5) losdraaien en met moeren (6) en moeren M8 (7) wegemen.
- Messen (8) en mes (9) omhoog verwijderen.

2. Monteren:

tussen de beide messen (8) mag na de montage geen speling blijven. Door speling tessen de beide messen trekt de machine materialaal minder goed in.

• Messenschijf reinigen.
• Messen (8) draaien en met de scherpe kant vrijliggend op de messenschijf leggen en de boringen lately samenvallen.
• Bouten (4) door de boringen steken en moeren (6) vastdraaien. Niet vastdraaien!
• De beiden messen (8) (zie keine afbeelding) bij elkaar drukken en vasthouden. Er mag geen spelimg tussen de beiden messen (8) blijven.
• Moeren (6) met 8 - 10 Nm vastdraaien.
• Messen (9) draaien en met de scherpe kant vrijliggend op de messenschijf leggen.
• Bouten M8 (5) door de boringen steken en moeren M8 (7) erin draaien en met 16 - 20 Nm vastdraaien.

11.8 Messen slijpen

Wij raden u aan de messen alleen door een vakhandelaar te lately slijpen, odomat bij verkeerd geslepen messen (verkeerde slijphoek, onbalans door ontelijk geslepen messen enz.) de goede functionering (intrekken van hakselmateriaal, standvastheid van messen, enz.) van de tuinhakselaa in het gedrang kan komen.

Draag tijdens het slijpen algtd een veiligheidsbril. Zorg ervoor dat er zich geen personen binnen het gevaarlijke gebied bevinden.

• Messenschijven demonteren. ( 11.3)
• Messen demonteren. (⇒ 11.7)

Slijphoek:

de slijphoek van alle messen bedraagt 30^

Tips voor het slijpen van de messen:

voor het bijslijpen van de messen要去 u op de volgende punten letten:

• de messen tijdens het slijpen afkoelen, bijv. met water. Het mes mag Niet blauw worden, omdat anders de snijresultaten minder worden.
• Het mes gelijkmatig slijpen om vibraties door onbalans te voorkomen.
• Controleer het mes Voor het monteren op beschadigingen: de messen要去en worden verrangen zodia er inkepingen of scheuren te zich zijn of als de slijtagegrens is bereikt.
• Lemmeten met inachtneming van de slijphoek bijslijpen.

• Messen gegen het lemmet slijpen.

• Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier.

11.9 Slijtagegrenzen van de messen

Voor het bereiken van de aangegeven slijtagegrenzen (A, B, C, D)要去en de betreffende messen worden omgekeerd of verrangen. STIHL beveelt hiervoord de STIHL vakhandelaar aan.

De meting van de gespecificeerde waarden要去 bij alle messen op meerere meetpunten (aanbevolen worden twee of drie) langs de snijrand worden uitgevoerd.

Gebruik dekleinstweaarde van een mes.

Het worden aanbevolen om algijd alle messen om te keren of te verrangen.

1Messenoverzicht

2 stuks vleugelmessen (1)

6 stuks messen (2)

1stuksmes(3)

Messenschijf zacht materiaal:

de messenschijf zicht materiaal isuitgevoerd met vier messen.

Messenschijf hard materiaal:

de messenschijf hard materiaal isuitgevoerd met twee messen en eenversnippermes.

Demonteer de messenschijven. (11.3)

2 Slijtagegrens vleugelmessen (1):

de meetprocedure en de aangegeven waarde zijn voor beiden vleugelmessen hetzelfde.

Bij de beiden vleugelmessen kan door een ongelijke belasting van de snijranden een asymmetrische slijtage optreden.

Minimale mesbreedte (A) van de beide vleugelmessen (1):

A = 39 mm

Slijtagegrens messen (2):

deze messen (2) zijn omkeermessen. Na het bereiken van de gespecificierde slijtagegrens (B) kan het mes tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het要去 worden verrangen.
- De in de afbeelding weergegeven afstand (B) van de grootste diameter van de boring maar de snijrand (X) meten.
- Procedure bij de tweede boring op het mes herhalen.

Minimumaufstand (B) bij de messen (2):

B=6mm

Als een van beiden gemeten afstanden achechterblickt bij de minimumaufstand (B),moet het betreffende mes (2) worden gedraaid of worden verrangen.

4Slijtagegrens messen (3):

dit mes (3) is een omkeermes. Na het bereiken van de gespecificeerde slijtagegrens (C) kan het mes (3) tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het moet worden verrangen.

• De afstand (C) in een rechte hoek t.o.v. de snijrand meten.

Minimumafstand (C) bij het mes (3): C = 7 mm

Als de gemeten aufstand achechterblick bij de minimumaufstand (C), moet het mes (3) worden gedraaid of worden verrangen.

Slijtagegrens gegenmes (4):

Op het tegenmes (4) kan door ongelijke belasting van de snijrand een asymmetrische slijtage optreten.
- Vervang het gegenmes (4) voordat de rand (D) bij de punt van het mes (5) weggeslepen is en Niet meer zichtaar is.

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

11.11 Service-intervallen

Onderhoud door de vakhandelaar

Wij raden aan om uw tuinhakselaar door een vakhandelaar te lately onderhoden. STIHL beveelt hiervoor de STIHL vakhandelaar aan.

Professioneel gebruik (industrieel gebruik van de tuinhakselaar): elk halfaar

Particuliere gebruikers: jaarlijks

Service-interval van de snijeenheid:

Vóor elk gebruik: snijeenheid (bestaande uit messenschijf, messen, borgring, klemring en schroef) op slijtage, stevige montage, scheuren of andere beschadigingen controleren.

Slijtagegrenzen van de messen controlleren. ( 11.9)

11.12 Opslag en winterpauze

Tuinhakselaar in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar de machine algtd buiten het bereik van kinderen.

Transporteer de tuinhakselaar uitsluitend in een veilige staat en met gemonteerde vultrechter ATO 400 of met gemonteerde mesafdekking.

Zorg ervoor dat alle moeren, boute en schroeven vast+zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op de machine, controllere de gehele machine op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuele storingen aan de machine要去en in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten inRCT:

• maak alle buitenste onderdelen van de machine zorgvuldig schoon
• Smeer alle bewegende delen goed met olie of vet.

12. Transport

Gevaar voor letsel!

Lees het hoofdstuk "Voor uwveiligheid", in het bijzonder hethoofdstuk "Transport" zorgvuldigdoor en volg de instructies op. ( 4.4)

Transporteer de tuinhakselaar alleen met gemonteerde vultrechter ATO 400 en ingeklapte toevoer van de takken.

Als de tuinhakselaar zonder vultrechter ATO 400 wordt getransporteerd, moet omwille van de veiligheid (vrijligende messen) de messenafdekking worden gemonteerd. ( 7.5)

Draag de tuinhakselaar met twee personen en nooit zonder geschikte beschemkleding (veiligheidsschoenen, handschoenen).

Kijk voor het optillen of kantelen eerst hoeveel de machine weegt in het hoofdstuk "Technische gegevens". ( 17.)

Tuinhakselaar duwen of trekken (afbeeling A):

• De tuinhakselaar aan de transportgreep (1) vasthouden enaar achteren kantelen, totdat de machine op de wielen staat.
• De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.

Gevaar voor letsel bij trappen, terrassen en schuine hellingen!

Vanwege het gewicht is bij,trappen, stoepranden, terrassen, andere verhogingen en schuine hellingen bijzondere voorzichtigheid geboden.

De machine over trappen, terrassen, andere verhogingen en schuine hellingen duwen en nicht trekken. Hierbij moet de gebruiker steeds hoger dan het apparaat staan om bij het eventueel verliezen van de controle over het apparaat Niet ook nog eens te worden overreden.

Duw het apparaat over maximaal 2 tot 3 treden! Draag in geval vaneer treden het apparaat met behulp van≦mand anders eroverheen.

Gevaar voor letsel door het gewicht van de machine!

Tuinhakselaar optillen of dragen (afbeeling 8 ):

vanwege het gewicht (>50kg) raden wij u dringend aan de machine Niet te dragen, maar het alleen rijdend op de wielen te verplaatsen.

Gebruik voor het heffen of voor korte stukjes dragen geschikte hebmiddelen.

Bij het met de hand optillen zijn er in elk gevaar twee Personen nodig. Draag geschikte veilgheidskleding die de onderarmen en het bovenlichaam geheel bedekt.

• De tuinhakselaar aan de transportgreep (1) en aan beiden zwarte standardaards (2) vasthouden en optillen resp. dragen.

Tuinhakselaar op een laadoppervlak transporteren (afbeeling):

Gevaar voor letsel!

Zet de tuinhakselaar bij het transport alttijd vast. Transporteer de machine nooit zonder deze vast te zetten!

Maak de tuinhakselaar voor het transport op een laadoppervlak vast met hiervoorn geschikte bevestigingsmaterialen, zodate machine Niet kan verschuiven. Maak de touwen resp. gordels aan de volgende punten van de machine vast:

• as (binnenkant van de welvoet)
  -linker wielvoet
• rechter wielvoet
  -vultrechter ATO 400

13. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Elektrische tuinhakselaar (STIHGL GHE)

De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materièle schade en personlijk letsel die het gevolg zich van het Niet in ache nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van Niet togetestane aanbouw- of verwangingsonderdelen.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het STIHL apparaat zich ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en要去en afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren onder andere:

• Mes

• Messenschijf

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het STIHL apparatus moet zo zorgvuldig möglichk worden gebruikt, onderhoden en opgeslagen, Zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligheids-, bedienings- en

onderhoudsaanwijzingen worden peroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:

• te dunne voedingskabel (diameter),
• foutieve aansluiting (spanning),
• Niet door STIHL goedgekeurde wijzigingen aan het product,
• het gebruik van gereedschappen of accessoires die Niet voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn,
• Niet reglementair gebruik van het product,
• gebruik van het product bij sport- of wedstrijdevenementen,
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze
onderhoudswerkzaamheden Niet door de
gebruikerzfelnkunnen worden uitgevoerd,
moeten deze aan een vakhandelaar
worden overgelaten.

STIHL raadt aan onderhoudswerkzaamheden en reparationsuitsluitend bij de STIHL vakhandelaar te latent uityoeren.

STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Als deze werkzaamheden nicht worden uitgevoerd, kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven, koelvinnen, ventilator),
  -corrosie-en andere gevolgschade door ondeskundige opslag,
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen,
• beschadigingen door nichtijdig of oneskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds-of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

14. Standaard reserveonderdelen

Messenschijf zacht materiaal compleet: 6012 700 5110

Messenschijf hard materialiak compleet: 6012 700 5100

Vleugelmes lang: 6012 702 0310

Vleugelmes kort: 6012 702 0300

Mes (6x): 6008 702 0121

Mes (1x): 6012 702 0100

Contrames: 60127020500

Hakselmaterialiaal hoort Niet in de vuilnisbak, maar要去en worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwertk.

15.1 Afvoer

Maak het apparaat onbruikbaar voordat het als afval worden verwerkt.

Verwijder hiervoor in het bijzonder de voedingskabel resp. de aansluitkabel maar de elektromotor.

Gevaar voor letsel door de messen!

Laat ook een afgedankte tuinhaksielaar nooit zonder toezicht acheer. Bewaar het apparaat en de messen altijd buiten het bereik van kinderen.

16. EU-conformiteitsverklaring

16.1 Tuinhakselaar STIHL GHE 420.0, GHE 450.0

STIHL Tirol GmbH

verklaart op eigeng verantwoordelijkheid dat

• Type: elektrische tuinhakselaar

-Merk:STIHL

• Type: GHE 420.0, GHE 450.0

• Productiecode: 6012

vloodet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 en EN 61000-3-3 (voor zover van toepassing).

Naam en adres van de bevoegde instantie:

Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandel volgens richtlijn 2000/14/EC, bijlage V.

GHE 420.0

Gemeten geluidsniveau: 102,1 dB(A)

• Gegarandeerd geluidsniveau: 106 dB(A)

GHE 450.0

• Gemeten geluidsniveau: 104,2 dB(A)

• Gegarandeerd geluidsniveau: 108 dB(A)

De technische documentation is bewaard bij de registratie van het product van STIHL Tirol GmbH.

Het bouwjaar en het machinenummer staan op de tuinhakselaar vermeld.

Langkampfen, 02.11.2020

STIHL Tirol GmbH

namens

Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling

namens

Sven Zimmermann, Hoofd Kwaliteit

Serie-identificatie 6012

Frequentie 50Hz

Beschemklasse I

Beschermype

spwatwaterdicht (IPX4)

Werking

40 s belastings-tijd

60 s nullast

Sniijenheid

Multi-Cut 450

GHE 420.0 / GHE 450.0:

Nominaltoerental

elettromotor 2800 omw./min.

Aandrijving

snijeenheid: permanent

Wiel-0 250 mm

L/B/H 108/51/137 cm

Bij een hoofdzekering van minder dan 16 A kan bij het starten of het zwaar belasten van het apparatus de netzekering vaak worden geactiveerd.

17.1 REACH

REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicalien.

Voor informatatie over het voldoen aan de REACH-verordening (EG) nr. 1907/2006 gaat u waar www.stihl.com/reach

18. Defectopsoring

Neem eventueel contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.

Storing:

Elektromotor slaat nicht aan

Mogelijk oorzaak:

• Beveiling van de elektromotor geactiveerd

• Geen spanning

-Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect

-Zekering van de UK stekker beschadigd (enkel voor apparaten voor Groot-Brittanniè)

Vultrechter ATO 400 nicht volgens devoorschriften afgesloten -veiligheidsschakelaar in werkig (veiligheidsvergrendeling)

• Messenschijf blokkeert

Oplossing:

• Apparaat laten afkoelen ( 8.7)
  Netleiding en vergrendeling controleren x 10.1
  -Kabel, stekker, koppeling of schakelaar controlleren of cervangen (elevtrovakman) 喜 10.1
• Zekering verwangen x ( 10.1)
  Vultrechter ATO 400 volgens de voorschriften sluiten en vastschroeven (aan-/uit-knop vastdraaien) ( 7.6)
  Vultrechter demonteren en hakselafval in de behuizing wegemen (Opgelet: voedingskabel lostrekken) ( 11.2)

Storing:

Hakselresultaat is minder geworden

Mogelijk oorzaak:

• Stompe messen
• Verkeerd geslepen messen
• Te lange voedingskabel
  -Verbogen messenschijf

-GHE 450: Messenschijf draait in de verkeerde richting

Oplossing:

• Messen omkeren of slijpen ( 11.7) ( 11.8)
• Messen goed slijpen x ( 11.8)
  -Kortere voedingskabel gebruiken ( 10.1)
• Messenschijf via visuèle inspectie controleren
  -GHE 450:Draairichting van messenschijf omkeren ( 10.7), ( 10.8)

Storing:

Hakselgoed worden nicht maar binnen getrokken

Mogelijk oorzaak:

-GHE 450: Messenschijf draait in de verkeerde richting
- Botte of verkeerd geslepen messen
- Spleetussen de beiden messen (messenschijf hard material)
- Mesafdekking Niet verwijderd

Oplossing:

-GHE 450:Draairichting van messenschijf omkeren ( 10.7), ( 10.8)
- Messen slijpen en hierbij exact de juiste slijphoek aanhouden 喜 ( 11.8)
- Messen zonder spleeet op de messenschijf hard materiaal monteren ( 11.7)
-Mesafdekking demonteren ( 7.4)

19. Onderhoudsschema

19.1 Leveringsbevestiging

Volgende onderhoudsbeurt Datum:

19.2 Servicebevestigting

Geef deze gebruiksaanwijzing bij onderhoudswerkzaamheden aan uw STIHL vakhandelaar.

Hij geeft in de voorgedrakte velden aan welke servicewerkzaamheden er zijn uitgevoerd.

00 Service uitgevoerd op
Datum volgende servicebeurt

Gentile clientele,
