| Producttype | Schaafmachine (hakselaar) |
| Merk | STIHL |
| Model | GHE 450 |
| Afmetingen (L x B x H) | 108 cm x 51 cm x 137 cm |
| Gewicht | 52 kg |
| Elektrische voeding | 400 V / 3~ / 50 Hz |
| Opgenomen vermogen | 3800 W |
| Zekeringbeveiliging | 10 A |
| Maximale takdiameter | 55 mm |
| Snijsysteem | Multi-Cut 450 |
| Nominaal toerental motor | 2800 t/min |
| Wiel diameter | 250 mm |
| Gegarandeerd geluidsvermogensniveau | 108 dB(A) |
| Geluidsdrukniveau | 95 dB(A) |
| Beschermingsklasse | I |
| Beschermingstype | IPX4 (beschermd tegen spatwater) |
| Veiligheidsvoorzieningen | Herstartblokkering, trechtervergrendeling, vertragingsrem |
| Onderhoud | Reiniging na elk gebruik, slijpen/omdraaien van messen, controle van slijtagegrenzen |
| Gangbare vervangingsonderdelen | Messenschijven, messen, tegenmes (referenties in handleiding) |
| Garantie | Zie fabrikantvoorwaarden |
Veelgestelde vragen - GHE 450 STIHL
Gebruikersvragen over GHE 450 STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vijl in PDF-formaat gratis! Vind uw handleiding GHE 450 - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GHE 450 van het merk STIHL.
GEBRUIKSAANWIJZING GHE 450 STIHL
NL Gebruiksaanwijzing
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

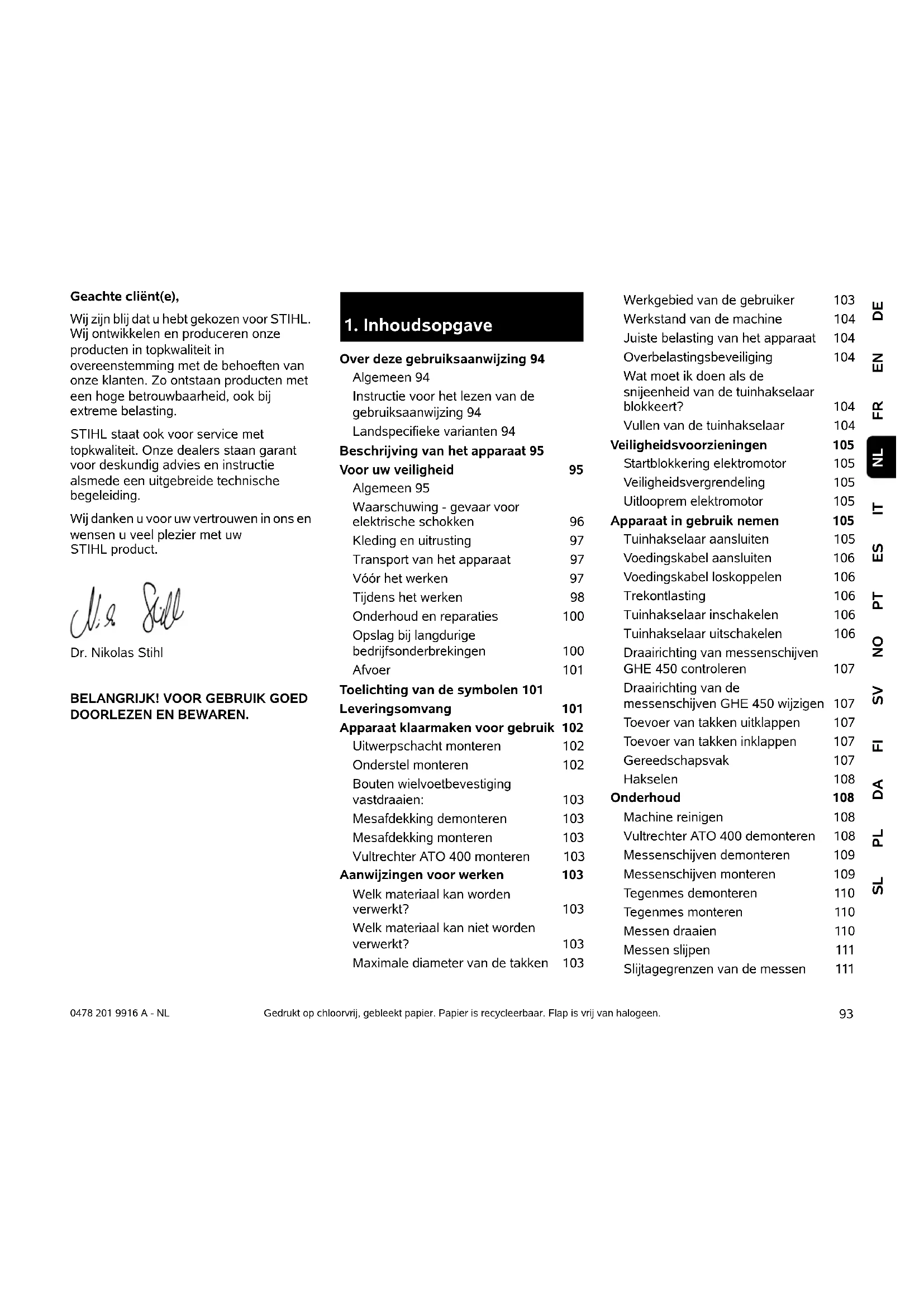

1. Inhoudsopgave
Over deze gebruiksaanwijzing 94
Algemeen 94
Instructie voor het lezen van de gebruiksaanwijzing 94
Landspecifieke varianten 94
Beschrijving van het apparaat 95
Voor uw veiligheid 95
Algemeen 95
Waarschuwing - gevaar voor elektrische schokken
Kleding en uitrusting
Transport van het apparaat
Vóór het werken
Tijdens het werken
Onderhoud en reparaties
Opslag bij langdurige
bedrijfsonderbrekingen
Afvoer
Toelichting van de symbolen 101
Leveringsomvang 101
Apparaat klaarmaken voor gebruik 102
Uitwerpschacht monteren 102
Onderstel monteren
Bouten wielvoetbevestiging vastdraaien:
Mesafdekking demonteren
Mesafdekking monteren
Vultrechter ATO 400 monteren
Aanwijzingen voor werken 103
Welk materiaal kan worden verwerkt? 103
Welk materiaal kan niet worden verwerkt?
Maximale diameter van de takken
Werkgebied van de gebruiker 103
Werkstand van de machine 104
Juiste belasting van het apparaat 104
Overbelastingsbeveiliging 104
Wat moet ik doen als de snijeenheid van de tuinhakselaar blokkeert?
Vullen van de tuinhakselaar 104
Veiligheidsvoorzieningen 105
Startblokkering elektromotor 105
Veiligheidsvergrendeling 105
Uitlooprem elektromotor 105
Apparaat in gebruik nemen 105
Tuinhakselaar aansluiten 105
Voedingskabel aansluiten 106
Voedingskabel loskoppelen 106
Trekontlasting 106
Tuinhakselaar inschakelen 106
Tuinhakselaar uitschakelen 106
Draairichting van messenschijven
GHE 450 controleren 107
Draairichting van de
messenschijven GHE 450 wijzigen 107
Toevoer van takken uitklappen 107
Toevoer van takken inklappen 107
Gereedschapsvak 107
Hakselen 108
Onderhoud 108
Machine reinigen 108
Vultrechter ATO 400 demonteren 108
Messenschijven demonteren 109
Messenschijven monteren 109
Tegenmes demonteren 110
Tegenmes monteren 110
Messen draaien 110
Messen slijpen 111
Slijtagegrenzen van de messen 111
Elektromotor en wielen 112
Service-intervallen 112
Opslag en winterpauze 112
Transport 113
Slijtage minimaliseren en schade voorkomen 114
Standaard reserveonderdelen 114
Milieubescherming 115
Afvoer 115
EU-conformiteitsverklaring 115
Tuinhakselaar STIHL GHE 420.0, GHE 450.0 115
Onderhoudsschema 117
Leveringsbevestiging 117
Servicebevestiging 117
2. Over deze gebruiksaanwijzing
2.1 Algemeen
Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.
STIHL werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden.
Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.
Het is mogelijk dat in deze gebruiksaanwijzing modellen worden beschreven die niet in elk land verkrijgbaar zijn.
Deze gebruiksaanwijzing is auteursrechtelijk beschermd. Alle rechten blijven voorbehouden, met name het recht op het kopiëren, vertalen en het verwerken met elektronische systemen.
2.2 Instructie voor het lezen van de gebruiksaanwijzing
Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.
Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.
Kijkrichting:
Kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing: De gebruiker staat achter het apparaat (werkstand).
Hoofdstukverwijzing:
Naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (⇔ 3.)
Markeringen van tekstpassages:
De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.
Handelingen waarbij ingrijpen van de gebruiker vereist is:
- Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...
Algemene opsommingen:
– productgebruik bij sport- of wedstrijdevenementen
Teksten met aanvullende betekenis:
Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.
Gevaar!
Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden.
Waarschuwing!
Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel.
Voorzichtig!
Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen.
Aanwijzing
Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.
Teksten met afbeeldingverwijzing:
afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.
Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.
2.3 Landspecifieke varianten
STIHL levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.
In de afbeeldingen worden apparaten met eurostekkers weergegeven. Apparaten met andere stekkeruitvoeringen worden op dezelfde manier op de voeding aangesloten.
3. Beschrijving van het apparaat
1 Vultrechter ATO 400
2 Aan/uit-schakelaar
3 Basisapparaat
4 Uitwerpschacht
5 Wielvoet
6 Wiel
7 Toevoer van takken
8 Transportgreep
9 Vergrendeling toevoer van takken
10 Typeplaatje met machinenummer
11 Gereedschapsvak
12 Stekker GHE 420
13 Stekker GHE 450
14 Trekontlasting
4. Voor uw veiligheid
4.1 Algemeen
Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht
worden genomen.
Vóór de eerste inbedrijfstelling moet u de hele gebruiksaanwijzing goed doorlezen. Bewaar de
gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.
Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend.
Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.
Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.
Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.
Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zijn.
Ook wanneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.
Levensgevaar door verstikking!
Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.
Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven.
Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedienen en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijke of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.
Controleer of de gebruiker meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep wordt opgeleid.
Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt.
Het apparaat is bedoeld voor privé gebruik.
Opgelet – Gevaar voor ongevallen!
STIHL-tuinhakseelaars zijn geschikt voor het klein hakken van takken en plantenresten. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.
U mag de tuinhakselaar niet gebruiken (onvolledige opsomming):
- voor het kleinsnijden van andere materialen (zoals glas of metaal).
- voor werkzaamheden die niet in deze gebruiksaanwijzing worden beschreven.
- voor de productie van levensmiddelen (zoals het klein hakken van ijs of het maken van druivenpulp).
Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve als het gaat om vakkundige montage van accessoires die door STIHL zijn goedgekeurd. Andere wijzigingen leiden tot het vervallen van uw garantie. Neem voor informatie over goedgekeurde accessoires contact op met uw STIHL vakhandelaar.
Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor wordt veranderd, is verboden.
Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.
Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.
Laat het apparaat alleen los, als het op een horizontaal vlak staat en niet vanzelf kan wegrollen.
4.2 Waarschuwing - gevaar voor elektrische schokken
Opgelet! Gevaar voor stroomstoten!
Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan- / uit-knop en de aansluitkabel erg belang
Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen.
Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).
Neem het apparaat uitsluitend met afgerolde voedingskabel in bedrijf.
Bij gebruik van een kabeltrommel moet deze vóór gebruik altijd volledig worden afgerold.
Gebruik nooit een beschadigde verlengkabel. Vervang defecte kabels door nieuwe en repareer verlengkabels niet.
Als de voedingskabel of de verlengkabel tijdens het bedrijf wordt beschadigd, ontkoppelt u de voedingskabel of de verlengkabel onmiddellijk van de stroomvoorziening. Raak nooit de beschadigde voedingskabel of verlengkabel aan.
Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controleer met name de voedingskabel op schade en veroudering.
Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door speciaal opgeleide vaklui worden uitgevoerd.
Gevaar voor stroomstoten!
Een beschadigde kabel mag niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld.
Raak de snijeenheden (messen) pas aan nadat het apparaat van de voeding is losgekoppeld.
Let er altijd op dat de gebruikte voedingskabels voldoende beveiligd zijn.
Werk niet bij regen of in een natte omgeving.
Laat het apparaat niet onbeschermd in de regen
staan.
Gebruik uitsluitend vochtwerende verlengkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn (⇒ 10.1).
Verwijder de aansluitkabel met de stekker en de stekkerbus en trek niet aan de aansluitkabels zelf.
Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.
U mag het apparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een afschakelstroom van maximaal 30 mA. Voor nadere informatie kunt u terecht bij de elektricien.
4.3 Kleding en uitrusting
Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of eld op sandalen.
bijvoorbeeld op sandalen.
Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat altijd stevige handschoenen dragen.
Draag tijdens de werkzaamheden altijd een veiligheidsbril en gehoorbescherming. Draag
deze bril tijdens de gehele duur van de werkzaamheden.
Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zeggen overall, geen
stofjas. Draag tijdens het werken met het apparaat geen sjaal, stropdas, sieraden, hangende linten of koorden of andere afstaande kledingstukken.
U dient tijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang haar samen te binden en te bedekken (met een hoofddoek, muts, enz.).
4.4 Transport van het apparaat
Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.
Het apparaat niet met draaiende elektromotor verplaatsen. Schakel vóór het transport de elektromotor uit, laat de messen uitlopen en trek de stekker los.
Transporteer het apparaat uitsluitend met afgekoelde elektromotor.
Transporteer de machine alleen met volgens de voorschriften gemonteerde vultrechter en ingeklapte toevoer van takken.
Als de machine niet met gemonteerde trechter kan worden getransporteerd, moet de messenafdekking worden gebruikt.
Gevaar voor letsel door vrijliggende messen! (⇒ 7.5)
Let met name bij het kantelen op het gewicht van het apparaat.
Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).
Om veiligheidsredenen mogen de volgende hellingshoeken bij het transport en het laden niet worden overschreden:
- 10° (17,6%) zijwaartse hellingshoek,
- 10^ (17,6%) hellingshoek in lengterichting.
Maak met geschikte bevestigingsmaterialen (gordels, kabels, enz.) de machine en de meegetransporteerde machineonderdelen (bijv. gedemonteerde trechter) op het laadoppervlak vast aan de bevestigingspunten, die in de gebruiksaanwijzing beschreven zijn. (⇒ 12.)
Machine alleen stapvoets trekken of duwen. Niet wegslepen!
Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.
4.5 Vóór het werken
Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen.
Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.
Vóór het gebruik van het apparaat moeten alle defecte, versleten en beschadigde onderdelen worden vervangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw STIHL vakhandelaar.
Voor de ingebruikstelling, controleer
- of het apparaat gebruiksklaar is. Dit betekent dat de afdekkingen en veiligheidsvoorzieningen op hun plaats en in onberispelijke staat zijn.
- dat de elektrische verbinding wordt gemaakt met een juist geïnstalleerd stopcontact.
- of de isolatie van aansluiting- en de verlengkabel, de aansluitstekker en de koppeling in perfecte toestand is.
- of het gehele apparaat (behuizing van de elektromotor, veiligheidsvoorzieningen, bevestigingselementen, messen, messenas, messenschijven enz.) niet is versleten of beschadigd.
- of er zich geen te hakselen materiaal meer in het apparaat bevindt en de vultrechter leeg is.
- of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn of zijn vastgedraaid. Losgemaakte schroeven en moeren moeten voor de ingebruikstelling vastgedraaid worden (aandraaimoment respecteren).
Gebruik het apparaat alleen buiten en niet bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijkmogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).
Zet het apparaat stevig op een vlakke en vaste ondergrond.
Gebruik het apparaat niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingen veroorzaken.
Zorg elke keer vóór de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. (⇒ 7.6)
Maak uzelf vertrouwd met de aan- / uitschakelaar, opdat u in noodsituaties snel en juist kunt reageren.
Als de werkstand van de tuinhakselaar ingeschakeld is, moet de vulopening altijd volledig door de beschermkap afgedekt zijn. Vervang de beschermkap als dat niet het geval is.
Gevaar voor letsel!
Gebruik het apparaat uitsluitend volgens de voorschriften in gemonteerde staat. Als er onderdelen aan de machine ontbreken (bijv. wielen, standaarden), worden de voorgeschreven veiligheidsafstanden niet meer aangehouden, bovendien kan de machine minder stevig staan. Inspecteer elke keer vóór de ingebruikname of de machine in de staat conform de voorschriften verkeert!
Conform de voorschriften houdt in dat de machine volledig gemonteerd is, dit betekent met name:
- bovenstuk van trechter op onderstuk van trechter gemonteerd,
– toevoer van takken gemonteerd,
– vultrechter op basismachine gemonteerd,
– wielvoet is compleet gemonteerd,
– beide wielen zijn gemonteerd, - alle veiligheidsvoorzieningen (o.a. uitwerpschacht, beschermkap) moeten aanwezig en in goede staat zijn,
- beide snijeenheden (messenschijven) zijn gemonteerd,
- alle messen zijn volgens de voorschriften gemonteerd.
De op het apparaat geïnstalleerde schakel- en veiligheidsinrichtingen mogen niet worden verwijderd of overbrugd.
Inspecteer beide messenschijven visueel op beschadigingen en vervorming en vervang deze indien nodig.
4.6 Tijdens het werken
Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.
Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar.
Bij een vochtige ondergrond is er meer gevaar voor letsel, omdat de gebruiker minder stabiel staat.
Om uitglijden te voorkomen moet er
bijzonder voorzichtig worden gewerkt. Indien mogelijk het apparaat niet op een vochtige ondergrond gebruiken.
Werk alleen bij daglicht of bij goede kunstverlichting.
Het werkgebied moet tijdens de gehele duur van de werkzaamheden schoon en in orde worden gehouden. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.
De standplaats van de gebruiker mag niet hoger dan de standplaats van het apparaat zijn.
Starten:
Voor het starten het apparaat in een stabiele stand brengen en rechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.
Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". (⇒ 10.5)
Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotor uit de buurt van de uitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze wordt gestart of ingeschakeld. Hakselmateriaal kan eruit worden geslingerd en letsel veroorzaken.
Bij het starten mag het apparaat niet worden gekanteld.
Herhaaldelijke inschakelingen binnen korte tijd, met name "spelen" met de aan- / uit-schakelaar, dienen te worden vermeden.
Gevaar voor oververhitting van de elektromotor!
De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kunnen bij ongunstige omstandigheden op
het net storingen veroorzaken bij andere inrichtingen die op dezelfde stroomkring zijn aangesloten.
In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).
Werken:
Kans op letsel!
Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.
Houd na het starten van de machine nooit het gezicht of andere lichaamsdelen boven de vultrechter en vóór de uitwerpopening. Houd met lichaam en hoofd altijd voldoende afstand tot de vulopeningen.
Grijp nooit met de handen, andere lichaamsdelen of kleding in de vultrechter of de uitwerpschacht. Er heerst groot
verwondingsgevaar voor de ogen, het gezicht, vingers, handen enz.
Zorg altijd voor een goed evenwicht en een stabiele houding. U mag zich niet naar voren strekken.
De beschermkap mag tijdens het bedrijf niet worden gemanipuleerd (o.a. verwijderd, omhoog geklapt, ingeklemd, beschadigd).
De gebruiker moet voor het vullen in het beschreven werkgebied van de bediener staan. Blijf tijdens de gehele duur van de werkzaamheden altijd in het werkgebied en in geen geval in de uitworpzone. (⇒ 8.4)
Gevaar voor letsel!
Hakselmateriaal kan tijdens het gebruik terug naar boven toe geslingerd worden. Draag daarom een veiligheidsbril en houd het gezicht uit de buurt van de vulopeningen.
Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.
Als het apparaat tijdens het gebruik omvalt, moet u direct de motor uitschakelen en de stekker loskoppelen.
Let erop, dat in de uitwerpschacht geen hakselmateriaal achterblijft, omdat dit tot een slecht snijresultaat of terugslagen kan leiden.
Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer kunnen komen, omdat deze beschadigingen en terugslagen uit de vultrechter kunnen veroorzaken.
Derhalve dienen verstoppingen te worden verholpen.
Bij het vullen van de tuinhakselaar met takken kunnen er terugslagen ontstaan. Draag handschoenen!
Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.
Sluit de elektromotor af, trek de stekker uit en laat alle draaiende werktuigen tot stilstand komen,
- voordat u het apparaat achterlaat of het apparaat onbeheerd achterlaat,
- voordat u het apparaat verplaatst, opheft, draagt, kipt, verschuift of trekt,
- voordat u de sluitschroef losdraait en het apparaat opent,
- voordat u het apparaat transporteert,
- voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter, in de toevoer van de takken of in het uitwerpkanaal verwijdert,
- voordat er werkzaamheden aan de messenschijven worden verricht,
- voordat het apparaat getest of gereinigd wordt of voordat sommige werkzaamheden uitgevoerd worden.
Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan onmiddellijk de elektromotor uit en laat het apparaat uitlopen. Trek de stekker los, verwijder de vultrechter en doorloop de volgende stappen:
- controleer het apparaat, in het bijzonder de snijeenheid (messen, messenschijven, messenas, mesbout, klemring) op beschadigingen en laat de noodzakelijke herstellingen door een vakman uitvoeren, voordat u het apparaat opnieuw start en ermee gaat werken.
- Controleer of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventueel opnieuw aan (aandraaimomenten aanhouden).
- Laat de beschadigde onderdelen door een vakman vervangen of herstellen, waarbij de onderdelen een bewezen gelijkwaardige kwaliteit dienen te hebben.
4.7 Onderhoud en reparaties
Zet het apparaat op een stevige, vlakke ondergrond, schakel de elektromotor uit en trek de netstekker eruit, voordat u
onderhoudswerkzaamheden (reiniging, herstelling enz.) verricht, voordat u controleert of de aansluitkabel verstrengeld of beschadigd is.
Laat het apparaat vóór alle onderhoudswerkzaamheden ca. 5 minuten afkoelen.
Bedenk vóór het onderhoud aan het snijgereedschap dat het snijgereedschap ondanks de blokkering nog kan blijven draaien, ook als de voeding uitgeschakeld is.
De voedingskabel mag uitsluitend door erkende elektriciens worden hersteld of worden vervangen.
Reiniging:
na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. (⇒ 11.1)
Gebruik nooit hogedrukreinigers en reinig het apparaat niet onder stromend water (bijvoorbeeld met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw STIHL apparaat mogelijk in het geding komt.
Onderhoudswerkzaamheden:
Er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere werkzaamheden dient u door een vakhandelaar te laten uitvoeren.
Neem altijd contact op met een vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt. STIHL raadt aan onderhoudswerkzaamheden en reparaties uitsluitend door de STIHL vakhandelaar te laten uitvoeren. STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.
Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door STIHL zijn goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op ongevallen met letsel of schade aan het apparaat te voorkomen. Neem bij vragen contact op met een vakhandelaar.
Originele STIHL gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL vervangingsonderdelen zijn herkenbaar aan het STIHL onderdeelnummer, het STIHL logo en eventueel het STIHL symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan.
Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw STIHL vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien.
Werk aan de snijeenheid uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid.
Zorg dat alle moeren, bouten en schroeven, met name alle schroeven in de snijeenheid, goed zijn vastgedraaid, zodat u de machine veilig kunt gebruiken.
Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden vervangen, om ervoor te zorgen dat het apparaat altijd in veilige staat is.
Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.
4.8 Opslag bij langdurige bedrijfsonderbrekingen
Laat het apparaat ca. 5 minuten afkoelen voordat u het in een gesloten ruimte plaatst.
Controleer of het apparaat tegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.
Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.
Sla het apparaat in een veilige staat op.
Sla het apparaat zodanig op een horizontale ondergrond op, dat het niet per ongeluk kan wegrollen.
Transporteer de tuinhakselaar alleen met gemonteerde vultrechter of met gemonteerde mesafdekking. Gevaar voor letsel door vrijliggende messen!
4.9 Afvoer
Afvalproducten kunnen schadelijk zijn voor mens, dier en milieu en moeten daarom deskundig worden afgevoerd.
Neem contact op met het milieupark of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder ter voorkoming van ongevallen met name de voedingskabel resp. de aansluitkabel naar de elektromotor.
5. Toelichting van de symbolen
Let op!
Lees vóór inbedrijfstelling de gebruiksaanwijzing.
Kans op letsel!
Houd andere personen uit de gevarenzone.
Gevaar voor letsel!
Kans op letsel door draai- ende gereedschappen.
Kans op letsel!
Schakel de elektromotor uit en trek de voedingskabel uit het apparaat, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u contro-leert of de aansluitkabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat!
Draag gehoorbescherming!
Draag een veiligheidsbril!
Draag werkhandschoenen!
Kans op letsel!
Niet op het apparaat stappen.
Gevaar voor letsel!
Grijp nooit met de handen, andere lichaamsdelen of kleding in de vultrechter of de uitworpschacht.
De aan- / uit-knop bevindt zich aan de voorkant van de machine. Schakel de machine uit door aan de zwarte draaiknop van de aan- / uit-knop te draaien.
6. Leveringsomvang
Pos. Omschrijving st.
A Basisapparaat 1
B Vultrechter ATO 400 1
C Rechter wielvoet 1
D Linker wielvoet 1
E Uitwerpverlenging 1
F Geleideplaat 1
G Uitwerpplaat 1
H As 1
I Wiel 2
J Wielkap 2
K Plug 2
L Standaard 2
M Torxbout 2 M8x40
N Borgring 2
O Torxbout 6 P5x20
P Bout met vlakke kop 1 M6x16
Q Torxbout 2 M6x16
R Moer M6 3
S Montagegereedschap 1
Pos. Omschrijving st.
T Inbusbout 1 M14x130
- Gebruiksaanwijzing 1
7. Apparaat klaarmaken voor gebruik
Gevaar voor letsel!
Vóór de montage van de tuinhakselaar het hoofdstuk "Voor uw veiligheid" (⇔ 4.) zorgvuldig lezen en alle veiligheidsaanwijzingen opvolgen.
Om schade aan de machine te voorkomen, moeten alle aandraaimomenten in het hoofdstuk "De machine klaarmaken voor gebruik" (⇔ 7.) precies worden aangehouden.
Draag met name handschoenen.
Mesafdekking moet gemonteerd zijn. (⇒ 7.5)
Voorkom schade aan de machine!
Bij het omdraaien van het basisapparaat in de afgebeelde montagestand voorkomen dat de voedingskabel wordt beschadigd (afgekneld).
De machine moet vóór het omdraaien door het eronder leggen van een karton tegen krassen worden beschermd.
7.1 Uitwerpschacht monteren
- Basismachine (A) in de afgebeelde montagestand draaien.
1 Uitwerpverlenging monteren
- Uitwerpverlenging (E) met de haken (1) in de openingen op de behuizing (2) van boven erin haken, omlaag draaien en houder (3) vanaf de zijkant erop drukken.
- Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.
2Geleideplaat monteren
- Geleideplaat (F) plaatsen. Zorg er hierbij voor dat de geleidingen op de geleideplaat (4) precies in de geleidingen van de uitwerpverlenging (5) liggen.
- Bout (P) aanbrengen en met moer (R) vastdraaien.
- Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.
3Uitwerpgeleideplaat monteren
- Uitwerpgeleideplaat (G) aanbrengen.
- Bouten (O) erin draaien en met 1 - 2 Nm vastdraaien.
- Bouten (Q) aanbrengen en met moeren (R) vastdraaien. Hierbij kunnen eventuele kleine spanningen bij de uitwerpschacht worden gecompenseerd door de bouten bij te stellen.
7.2 Onderstel monteren
- Basismachine (1) in de afgebeelde montagestand draaien.
Wielvoeten alleen zoals beschreven met de buiging naar buiten monteren.
De asboring (2) moet naar achteren wijzen.
1 Wielvoet rechts en wielvoet links monteren:
- Rechter wielvoet (C) zoals afgebeeld op de basismachine (1) plaatsen.
- Bout (M) door de boring op de wielvoet geleiden en met behulp van montagegereedschap (S) in de middelste boring draaien, maar niet vastdraaien.
• Procedure aan de linkerkant herhalen.
2Standaard en plug monteren:
- Standaard (L) zoals afgebeeld tot aan de aanslag op de wielvoet (C) schuiven. De standaard (L) klikt op de wielvoet (C) vast.
- Plug (K) voorzichtig tot aan de aanslag in de wielvoet (C) tikken.
- Procedure aan de linkerkant herhalen.
3 Wiel op as monteren:
- Borgring (N) tot aan de aanslag in de insteek van de as (H) schuiven.
• Wiel (I) op de as (H) schuiven.
• Wielkap (J) aanbrengen.
Zorg er bij de montage voor dat de borgring (N) in de insteek van de as (H) vastklikt om te voorkomen dat het wiel vanzelf loskomt.
4 As en wiel monteren:
- As met voorgemonteerd wiel (3) door de boring (2) op de wielvoet, door de afdekking van de elektromotor (4) en door de boring (2) van de tweede wielvoet geleiden.
• Wiel (I) op de as (H) schuiven. - Borgring (N) tot aan de aanslag in de insteek van de as (H) schuiven.
• Wielkap (J) aanbrengen. - Basisapparaat in werkstand zetten.
7.3 Bouten wielvoetbevestiging vastdraaien:
- Apparaat op een stevige en vlakke ondergrond zetten.
- Bouten (M) van de wielvoetbevestiging met 10 - 12 Nm vastdraaien.
Na het vastdraaien van de bouten (M) controleren of de beide wielvoeten goed vastzitten.
7.4 Mesafdekking demonteren
- In de boring grijpen en mesafdekking (1) naar omhoog af tillen.
7.5 Mesafdekking monteren
- Mesafdekking (1) onder het tegenmes (2) geleiden. Daarna de mesafdekking (1) omlaag drukken. Bij juiste montage moet de mesafdekking (1) goed tegen de messenschijf liggen.
7.6 Vultrechter ATO 400 monteren
- Mesafdekking demonteren. (⇒ 7.4)
- Vultrechter ATO 400 (B) met beide bevestigingsshaken (1) in beide bevestigingen (2) op de basismachine (A) geleiden.
- Vultrechter ATO 400 (B) tot aan de aanslag naar voren kantelen.
- Aan / uit-knop (3) erin draaien en vastdraaien.
Na de montage inspecteren of de vultrechter ATO 400 goed in de beide bevestigingen op de basismachine vastgehaakt is.
8. Aanwijzingen voor werken
8.1 Welk materiaal kan worden verwerkt?
Met de tuinhakselaar kunt u zowel zacht materiaal als hard materiaal verwerken.
Zacht materiaal:
organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren enz.
– Zacht materiaal hakselen. ( 8.9)
Hard materiaal:
snoeihout van bomen en heggen en sterk en vertakt materiaal.
- Hard materiaal hakselen. (⇒ 8.9)
Snoeihout van bomen en heggen moet onmiddellijk vers verwerkt worden, omdat zo het snijresultaat beter is dan bij uitgedroogd of nat materiaal.
8.2 Welk materiaal kan niet worden verwerkt?
Stenen, glas, metaal (draad, spijkers ...) of kunststof mogen niet in de tuinhakselaar komen.
Hoofdregel:
materialen die niet op de compost horen, mogen ook niet met de tuinhakselaar worden verwerkt.
8.3 Maximale diameter van de takken
Deze gegevens hebben betrekking op vers gesneden takken:
Maximale diameter van de takken GHE 420: 50 mm; GHE 450: 55 mm
De grootte van de vulopening van de toevoer van de takken dient uitsluitend voor het beter opnemen van takken en geeft geen uitsluitsel over de maximaal toegestane diameter van het hakselgoed.
8.4 Werkgebied van de gebruiker
- De gebruiker moet zich tijdens de gehele duur van de werkzaamheden om veiligheidsredenen altijd in het werkgebied bevinden (grijs gebied
Gevaar voor letsel!
Om te voorkomen dat u bij het verwerken van hard materiaal (toevoer van takken (1) is uitgeklapt) door teruggeworpen hakselmateriaal wordt geraakt, moet u aan de zijkant van de tuinhakselaar gaan staan (zie grijs vlak X), nooit direct erachter.
8.5 Werkstand van de machine
De tuinhakselaar mag alleen rechtstaand in gebruik genomen worden. Tijdens het gehele bedrijf moet de tuinhakselaar zoals afgebeeld op beide wielen en op beide wielvoeten staan.
8.6 Juiste belasting van het apparaat
De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo zwaar belast worden dat het toerental niet te veel daalt. De tuinhakselaar steeds gelijkmatig en continu voeden. Daalt het toerental tijdens het werken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.
8.7 Overbelastingsbeveiliging
Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de elektromotor automatisch uit.
Na een afkoelperiode van ca. 10 minuten kan de tuinhakselaar opnieuw in bedrijf worden genomen. In geval van frequent triggeren van de overbelastingsbeveiliging kunnen volgende oorzaken aan de basis liggen:
– Niet-geschikte aansluitkabel ( 10.1)
- Overbelasting van het net
- Apparaat is overbelast door te veel hakselmateriaal of door botte messen
8.8 Wat moet ik doen als de snijeenheid van de tuinhakselaar blokkeert?
Als de snijeenheid van de tuinhakselaar tijdens het hakselen blokkeert, moet u de elektromotor onmiddellijk uitschakelen en de aansluitkabel loskoppelen van het stroomnet. Haal vervolgens de vultrechter ATO 400 eraf en hef de oorzaak van de storing op.
8.9 Vullen van de tuinhakselaar
Kans op letsel!
Lees vóór het vullen van de tuinhakselaar het hoofdstuk "Voor uw veiligheid" (⇒ 4.), met name de paragraaf "Tijdens de werkzaamheden" (⇒ 4.6), zorgvuldig en volg alle veiligheidsaanwijzingen op. Het vullen van de tuinhakselaar mag enkel door een persoon gebeuren.
Kans op letsel!
Nooit met een hand in een vulopening grijpen!
Houd de juiste belasting van de elektromotor aan. (⇒ 8.6)
De beide vulopeningen (1, 2) van de tuinhakselaar moeten niet tegelijkertijd worden gevuld. Verstoppingsgevaar!
Zacht materiaal:
- Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. (⇒ 8.4)
- Start de tuinhakselaar. (⇒ 10.5)
- Organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren, dunne takken enz. in de vulopening (1) voor zacht materiaal werpen.
De vulopening (1) uitsluitend met zacht materiaal of met dunne (tot ca. 10 mm diameter) takken met veel zijtakken vullen. De toevoer van de takken (3) moet bij het vullen met zacht materiaal in de ingeklapte stand staan. (⇒ 10.10)
Vochtig of nat zacht materiaal leidt sneller tot verstoppingen in het apparaat. Hierbij de tuinhakselaar langzamer vullen en met name op het toerental van de elektromotor letten. Het mag bij het vullen niet dalen.
Hard materiaal:
- houd bij het vullen van de tuinhakselaar het werkbereik in de gaten. (⇒ 8.4)
- Toevoer van takken (3) uitklappen. (⇒ 10.9)
- Maximale takdiameter aanhouden.
(⇒ 8.3)
• Tuinhakselaar starten. (⇒ 10.5)
Gevaar voor letsel!
Om letsel door terugslande takken te voorkomen, moet de tuinhakselaar op de juiste manier met hard materiaal worden gevuld. Als de tuinhakselaar langs achter gevuld wordt (d. w.z. de gebruiker staat in het werkgebied (⇒ 8.4), moeten de takken een beetje schuin worden gehouden en conform het symbool (4) aan de linker trechterwand tot aan de messenset ingevoerd worden. Let bij het vullen op de maximale diameter van de takken. (⇒ 8.3) De grote vulopening (2) dient uitsluitend voor een betere invoer van takken met veel zijtakken.
Dikke takken en sterk vertakt materiaal vooraf met een boomschaar afkorten (maximale takdikte aanhouden). Dunne takjes (tot ca. 10 mm diameter) in de vulopening (1) voor zacht materiaal werpen.
- Materiaal van bomen, heggen of takken langzaam in de vulopening (2) van de uitgeklapte toevoer van de takken (3) geleiden. Het hard materiaal wordt daarbij automatisch door de machine naar binnen getrokken. Langere takken moeten bij het hakselen met de hand worden ondersteund en geleid.
9. Veiligheidsvoorzieningen
9.1 Startblokkering elektromotor
Het apparaat kan alleen met de schakelaar in werking worden gesteld en niet door de aansluitkabel in het stopcontact te steken.
9.2 Veiligheidsvergrendeling
De tuinhakselaar mag alleen bij een correct afgesloten vultrechter ATO 400 worden gestart. Bij het losdraaien van de aan-/uit-knop tijdens de werking schakelt de elektromotor of de verbrandingsmotor zichzelf uit en komt het hakselgereedschap na enkele seconden tot stilstand. Bij het wegnemen van de vultrechter ATO 400 worden de beide messenschijven automatisch mechanisch geblokkeerd.
9.3 Uitlooprem elektromotor
De uitlooprem van de elektromotor verkort de uitlooptijd van het uitschakelen tot de stilstand van de messen tot een paar seconden.
10. Apparaat in gebruik nemen
Gevaar voor letsel!
Lees vóór het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw veiligheid" (⇒ 4.) zorgvuldig door en volg alle veiligheidsinstructies op.
10.1 Tuinhakselaar aansluiten
Kans op letsel!
Leef alle veiligheidsvoorschriften van het hoofdstuk "Waarschuwing – gevaar voor elektrische schokken" (⇒ 4.2) na.
De tuinhakselaars in de uitvoering voor Groot-Brittannië hebben een aansluitkabel van 10 m met een speciale stekker. In deze stekker voor Groot-Brittannië is een steekzekering geïntegreerd.
De voedingsspanning en bedrijfsspanning moeten overeenkomen (zie typeplaatje).
De voedingskabel moet voldoende met een zekering beveiligd zijn. (⇒ )
Als aansluitkabel mogen alleen leidingen gebruikt worden die niet lichter zijn dan rubberslangen H07 RN-F DIN/VDE 0282.
De aansluitingen moeten spatwaterdicht zijn. Ongeschikte verlengkabels leiden tot vermogensverliezen en kunnen schade aan de elektromotor veroorzaken.
GHE 420:
De kleinste doorsnede van de voedingskabel moet 3 x 1,5 mm² zijn bij een lengte tot 25 m of 3 x 2,5 mm² bij een lengte tot 50 m zijn.
De koppelingen van de aansluitkabel moeten van rubber zijn, of met rubber overtrokken, en aan de norm DIN/VDE 0620 voldoen.
Dit apparaat is geschikt om op een elektriciteitsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,334 ohm (bij 50Hz) te worden aangesloten.
De gebruiker moet ervoor zorgen dat het apparaat uitsluitend wordt aangesloten op een elektriciteitsnet dat aan deze eisen voldoet. Indien nodig kan de systeemimpedantie bij het lokale energiebedrijf worden opgevraagd.
GHE 450:
De minimale diameter van de voedingskabel moet 5 x 1,5 mm² zijn bij een lengte van maximaal 25 m resp.
5 x 2, 5 m m ^2 bij een lengte van maximaal
50 m. De stekkerverbinding van de aansluitkabels moeten CEE-aansluitingen zijn en moeten voldoen aan de norm DIN/VDE 0623.
Voor meer informatie over de netaansluiting kunt u terecht bij de installateur.
10.2 Voedingskabel aansluiten
Bij de keuze van een voedingskabel dient u alle punten in het hoofdstuk "Apparaat aansluiten" (⇔ 10.1) op te volgen.
GHE 420:
- Sluit de koppeling van de voedingskabel op de 3-polige stekker van het apparaat aan.
- Haak de kabel in de trekontlasting vast. (⇒ 10.4)
GHE 450:
- Sluit de koppeling van de aansluitkabel op de 5-polige stekker van het apparaat aan.
- Haak de kabel in de trekontlasting vast. (⇒ 10.4)
10.3 Voedingskabel loskoppelen
- Trekontlasting losmaken. (⇒ 10.4) Ter voorkoming van schade aan de voedingskabel mag de voedingskabel uitsluitend worden losgekoppeld door aan de koppeling te trekken. Nooit aan de kabel zelf trekken.
10.4 Trekontlasting
Tijdens het werken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor mogelijke schade aan de voedingsaansluiting op het apparaat. Hiertoe moet de aansluitkabel door de trekontlasting worden geleid.
Haak de kabel in de trekontlasting vast:
• Voedingskabel aansluiten. (⇒ 10.2)
- Met aansluitkabel (1) een lus vormen en door de opening (2) geleiden.
- Leg de lus over de haak (3) heen en trek deze aan.
Haak de kabel uit de trekontlasting:
- Haal de lus van de voedingskabel van haak (3).
- Trek de lus van de voedingskabel (1) uit opening (2).
- Koppel de voedingskabel zo nodig los. (⇒ 10.3)
10.5 Tuinhakselaar inschakelen
Gevaar voor letsel!
Lees vóór het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw veiligheid" (⇔ 4.) zorgvuldig door en volg alle veiligheidsinstructies op.
Controleer vóór het in bedrijf stellen of de vultrechter ATO 400 goed afgesloten is en of de aan- / uit-knop (1) handvast aangetrokken is.
• voedingskabel aansluiten. (⇒ 10.2)
- De groene drukknop (2) (symbool I) tot aan de aanslag erin drukken. De groene drukknop klikt vast en blijft ingedrukt. De tuinhakselaar wordt in gebruik genomen.
10.6 Tuinhakselaar uitschakelen
Kans op letsel!
Betreed tijdens het uitschakelen nooit het uitwerpgebied!
Sta tijdens het uitschakelen altijd aan de zijkant van het apparaat.
Let erop dat na het uitschakelen van de elektromotor het werkgereedschap nog even blijft doorlopen. Het duurt meerdere seconden voordat het apparaat helemaal tot stilstand is gekomen.
Kijk naar het pictogram op de voorkant van het bovenstuk van de trechter.
Schakel de elektromotor pas uit als er zich geen hakselmateriaal meer in het apparaat bevindt, om blokkeringen bij een van de beide messenschijven bij het weer in bedrijf stellen te voorkomen.
- Door te draaien (in beide richtingen mogelijk) van de zwarte draaiknop (1) (symbool O) op de aan-/uit-knop wordt de tuinhakselaar uitgeschakeld. De elektromotor van de tuinhakselaar wordt uitgeschakeld en automatisch afgeremd.
10.7 Draairichting van messenschijven GHE 450 controleren
Bij het model GHE 450 moet voordat u begint met werken (vullen) de draairichting van de messen worden gecontroleerd.
Kans op letsel! Draag bij het controleren altijd een veiligheidsbril. Druk de beschermkap naar binnen totdat de messenschijf zichtbaar is. Grijp niet met de hand tot aan de messenschijf.
- Sluit de voedingskabel aan. (⇒ 10.2)
- Klap de toevoer van takken uit.
(⇒ 10.9)
• Schakel de tuinhakselaar in. (⇔ 10.5)
• Schakel de tuinhakselaar uit. (⇒ 10.6)
- Druk de beschermkap van de toevoer van takken naar binnen en kijk van boven in de vulopening van de toevoer van takken: de juiste draairichting van de messenschijf is rechtsom.
10.8 Draairichting van de messenschijven GHE 450 wijzigen
Bij een verkeerde draairichting (= linksom) van de messenschijf moet bij het model GHE 450 de draairichting worden gewijzigd.
U kunt de draairichting van de messenschijf wijzigen door de faseomkering op de stekker om te polen.
- Draai de faseomkering (1) met een schroevendraaier (2) 180° naar links of rechts totdat deze vastklikt.
10.9 Toevoer van takken uitklappen
Gevaar voor letsel! Bij het uit- en inklappen van de toevoer van de takken (2) moet de machine omwille van de veiligheid uitgeschakeld zijn.
- Vergrendeling van toevoer van takken (1) naar boven drukken en vasthouden.
- Toevoer van takken (2) met de tweede hand langzaam naar achteren (van de machine weg) geleiden.
- Vergrendeling van toevoer van takken (1) weer loslaten en toevoer van takken (2) tot aan de aanslag uitklappen.
10.10 Toevoer van takken inklappen
Gevaar voor letsel!
Bij het uit- en inklappen van de toevoer van de takken (1) moet de machine omwille van de veiligheid uitgeschakeld zijn.
Gevaar voor knellen!
Voorkom bij het sluiten van de toevoer van de takken dat de vingers tussen de toevoer van de takken en de vultrechter gekneld raken.
- Toevoer van takken (1) langzaam tot aan de aanslag inklappen (naar de machine duwen) totdat deze in de vergrendeling van de toevoer van takken (2) vastklikt.
10.11 Gereedschapsvak
Gereedschapsvak openen:
- lip (1) omlaag drukken en vasthouden.
- Deksel van gereedschapsvak (2) omlaag klappen.
Gereedschapsvak sluiten:
- deksel van gereedschapsvak (2) omhoog drukken, totdat de lip vastklikt.
10.12 Hakselen
- Verplaats de tuinhakselaar naar een stabiele en stevige ondergrond.
- Trek stevige handschoenen aan, zet een veiligheidsbril en gehoorbescherming op.
- Sluit de voedingskabel aan op de tuinhakselaar. (⇒ 10.2)
- GHE 450: Controleer de draairichting van de messenschijf en keer deze zo nodig om. (⇒ 10.7)
- Klap bij hard materiaal (o.a. snoeihout van bomen- en heggen) de toevoer van de takken uit. (⇒ 10.9)
• Tuinhakselaar starten. (⇒ 10.5) - Wacht totdat de tuinhakselaar zijn maximaal toerental (nullasttoerental) heeft bereikt.
- Vul de tuinhakselaar met hakselgoed. (⇔ 8.9)
• Tuinhakselaar uitschakelen. (⇒ 10.6)
11. Onderhoud
Kans op letsel!
Voordat u aan onderhouds- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uw veiligheid" (⇔ 4.), in het bijzonder de paragraaf "Onderhoud en reparaties" (⇔ 4.7), zorgvuldig te lezen en alle veiligheidsinstructies op te volgen.
Trek voorafgaand aan onderhoudswerkzaamheden de stekker eruit.
11.1 Machine reinigen
Gevaar voor letsel!
Als de messenschijven met hakselmateriaal bedekt zijn, verwijdert u dit met een borstel of iets soortgelijks.
Schraap niet met de hand over de behuizing. Gevaar voor letsel door de messen!
Onderhoudsinterval: na elk gebruik
Reinig de machine na elk gebruik grondig. Door uw machine voorzichtig te behandelen, beschermt u deze tegen beschadigingen en verlengt u de levensduur.
Het apparaat mag alleen in de afgebeelde positie worden gereinigd.
• Demonteer de vultrechter. (⇔ 11.2)
Verwijder de vuile deeltjes in de koelluchttoevoer (ventilatiesleuven) op de behuizing van de elektromotor, zodat er voldoende koeling van de elektromotor gegarandeerd kan worden.
Richt waterstralen nooit op onderdelen van de elektromotor of verbrandingsmotor, pakkingen, lagers en
elektrische onderdelen zoals schakelaars. Dit kan leiden tot dure reparaties.
Als u vuil en aangekoekte resten niet met een borstel, vochtige doek of houten stok kunt verwijderen, raadt STIHL aan een speciaal
reinigingsmiddel te gebruiken (zoals STIHL speciale reiniger).
Gebruik geen agressieve reinigingsmiddelen.
Maak de messenschijven regelmatig schoon.
11.2 Vultrechter ATO 400 demonteren
Gevaar voor letsel!
Schakel het apparaat uit. Voordat u de aan- / uit-knop (1) eruit draait, de stekker lostrekken.
Werk alleen met stevige handschoenen.
Als er na het weghalen van de vultrechter geen werkzaamheden aan de messenschijven worden uitgevoerd, moet omwille van de veiligheid de messenafdekking worden gemonteerd. (⇒ 7.5)
• Voedingskabel loskoppelen. (⇒ 10.3)
- Aan- / uit-knop (1) losmaken en eruit draaien.
- Klap de vultrechter ATO 400 (2) naar achteren en verwijder deze.
Na het demonteren van de trechter wordt de blokkering voor de messenschijven automatisch geactiveerd.
In geblokkeerde staat kan de messenschijf toch ca. 360° draaien totdat de aanslag wordt bereikt.
11.3 Messenschijven demonteren
Kans op letsel!
Werk uitsluitend met handschoenen!
Raak de messen nooit aan voordat deze volledig stilstaan.
- Vultrechter ATO 400 demonteren. (⇒ 11.2)
1 Mesbout losdraaien:
- montagegereedschap (1) op de mesbout (2) plaatsen en langzaam en voorzichtig linksom draaien totdat de messenschijven door de aanslag worden gestopt. Montagegereedschap (1) eraf trekken.
Voor het vastdraaien van de mesbout moet ter voorkoming van letsel altijd de mesafdekking gemonteerd zijn (zie aanzicht Z).
• Mesafdekking monteren. (⇔ 7.5)
- Montagegereedschap (1) door de boring van de mesafdekking (3) steken en op de mesbout (2) plaatsen.
- Draai de mesbout (2) met behulp van montagegereedschap (1) los en draai deze er volledig uit.
- Mesafdekking demonteren. (⇒ 7.4)
- Haal de mesbout (2), borgring (4) en de klemring (5) weg.
Neem de 2 vleugelmessen en de messenschijf weg:
- Verwijder vleugelmes kort (6) en vleugelmes lang (7).
- Til de messenschijf (8) eraf.
Demonteer het 3inzetstuk:
- Draai de bouten (9) los en verwijder ze. Verwijder het inzetstuk (10) omhoog.
Demonteer de 4 messenhouder en de messenschijf hard materiaal:
- draai er de bout (11) met behulp van het montagegereedschap (1) in en trek er daarbij de messenhouder (12) af.
- Bout (11) losdraaien en verwijderen.
- Messenhouder (12) met klemring (13) verwijderen.
- Messenschijf hard materiaal (14) eraftillen.
11.4 Messenschijven monteren
Kans op letsel!
Alleen met handschoenen werken!
Het voorgeschreven aandraaimoment van de mesbout van 36 - 44 Nm moet precies worden aangehouden, omdat de veilige bevestiging van de beide messenschijven daarvan afhangt. Beide messenschijven visueel inspecteren vooraleer ze erop te schuiven en nakijken of deze in orde zijn en geen kerven, scheuren of uitgebroken plekken hebben.
Slijtagegrenzen van de messen aanhouden. (⇒ 11.9)
Monteer altijd beide messenschijven.
Doorloop alle montagestappen 1 t/m 5.
Vóór het monteren de beide messenschijven en de bevestiging van de messenschijven op het apparaat reinigen. Ook controleren of de pasveer op de messenas gemonteerd is.
1. Plaats de messenschijf hard materiaal (afbeelding Ⓐ):
- plaats de messenschijf zacht materiaal (1) met de drie gemonteerde messen omhoog. Klik de rechthoekige meshouder van de messenschijf (2) vast op de rechthoekige bevestiging van de lagerring (3).
2. Messenhouder met klemring monteren (afbeelding Ⓐ):
plaats de uitsparing van de klemring op de hoek van het mes, opdat de klemring vlak op de messenschijf ligt.
- Leg de klemring (4) op de messenschijf (uitsparing van de klemring moet het mes omsluiten).
- Schuif de messenhouder (5) op de aandrijfas (6). Zorg er hierbij voor dat de messenhouder in de messenschijf (1) vastklikt en tot aan de aanslag in de klemring (4) zakt.
3. Inzetstuk monteren (afbeelding A):
het inzetstuk kan alleen zoals afgebeeld worden gemonteerd. Het inzetstuk kan er niet in een andere stand worden ingeschoven.
- Inzetstuk (7) zoals afgebeeld in zetten.
- Draai de bouten (8) erin en draai deze met 33 - 37 Nm vast.
4. Plaats de messenschijf zacht materiaal en de vleugelmessen (afbeelding B):
- plaats de messenschijf zacht materiaal (9) met de vier gemonteerde messen omhoog.
Als eerste vleugelmes moet het langste van de twee worden geplaatst. Plaats daarna het tweede vleugelmes in een hoek van 90° t.o.v. het eerste vleugelmes.
- Lang vleugelmes (10) plaatsen. Kort vleugelmes (11) in een hoek van 90° erop plaatsen.
5. Messenschijven bevestigen (afbeelding B):
- plaats de klemring (12) en draai deze samen met de borgring (13) en de mesbout (14) vast.
- Montagegereedschap (15) op de mesbout (14) plaatsen en langzaam en voorzichtig rechtsom draaien totdat de messenschijven door de aanslag worden gestopt. Montagegereedschap (15) eraf trekken.
Gevaar voor letsel!
Voor het vastdraaien van de mesbout moet altijd de mesafdekking gemonteerd zijn (zie aanzicht Z).
• Mesafdekking monteren. ( 7.5)
- Montagegereedschap (15) door de boring van de mesafdekking (16) steken en op de mesbout (14) plaatsen.
- Mesbout (14) met 36 - 44 Nm vastdraaien.
• Vultrechter ATO 400 monteren. (⇒ 7.6)
11.5 Tegenmes demonteren
Gevaar voor letsel! Werk uitsluitend met stevige handschoenen!
- Vultrechter ATO 400 resp. mesafdekking demonteren. (⇒ 11.2), (⇒ 7.4)
- Bout (1) losdraaien en verwijderen.
- Tegenmes (2) omhoog verwijderen.
11.6 Tegenmes monteren
Gevaar voor letsel! Werk uitsluitend met stevige handschoenen!
- Vultrechter ATO 400 resp. mesafdekking demonteren. (⇒ 11.2), (⇒ 7.4)
- Tegenmes (1) in de bevestiging (2) van de behuizing plaatsen.
- Draai de bout (3) erin en draai deze met 28 - 32 Nm vast.
• Vultrechter ATO 400 monteren. (⇒ 7.6)
11.7 Messen draaien
Gevaar voor letsel! Werk uitsluitend met stevige handschoenen!
Bij botte messen wordt aanbevolen alle messen van de betreffende messenschijf te draaien. Alle messen (ongeacht de vorm ervan) moeten op dezelfde manier worden gedraaid.
- Messenschijven demonteren. (⇒ 11.3)
Gevaar voor letsel! Ter voorkoming van letsel moeten de messenschijven vóór de montage resp. demontage van de messen altijd worden uitgespannen.
Vier messen van messenschijf zacht materiaal draaien (afbeelding A):
1. Demonteren:
- bouten (1) losdraaien en met moeren (2) wegnemen.
- Messen (3) omhoog verwijderen.
2. Monteren:
- Messenschijf reinigen.
- Messen (3) keren en met de scherpe kant vrijliggend op de messenschijf leggen en de boringen laten samenvallen.
- Bouten (1) door de boringen steken en moeren (2) vastdraaien. Moeren (2) met 8 - 10 Nm vastdraaien.
Drie messen van messenschijf hard materiaal draaien (afbeelding B):
1. Demonteren:
- bouten (4) en bouten M8 (5) losdraaien en met moeren (6) en moeren M8 (7) wegnemen.
- Messen (8) en mes (9) omhoog verwijderen.
2. Monteren:
tussen de beide messen (8) mag na de montage geen speling blijven. Door speling tussen de beide messen trekt de machine materiaal minder goed in.
- Messenschijf reinigen.
- Messen (8) draaien en met de scherpe kant vrijliggend op de messenschijf leggen en de boringen laten samenvallen.
- Bouten (4) door de boringen steken en moeren (6) vastdraaien. Niet vastdraaien!
- De beide messen (8) (zie kleine afbeelding) bij elkaar drukken en vasthouden. Er mag geen speling tussen de beide messen (8) blijven.
- Moeren (6) met 8 - 10 Nm vastdraaien.
- Messen (9) draaien en met de scherpe kant vrijliggend op de messenschijf leggen.
- Bouten M8 (5) door de boringen steken en moeren M8 (7) erin draaien en met 16 - 20 Nm vastdraaien.
11.8 Messen slijpen
Wij raden u aan de messen alleen door een vakhandelaar te laten slijpen, omdat bij verkeerd geslepen messen (verkeerde slijphoek, onbalans door ongelijk geslepen messen enz.) de goede functionering (intrekken van hakselmateriaal, standvastheid van messen, enz.) van de tuinhakselaar in het gedrang kan komen.
Draag tijdens het slijpen altijd een veiligheidsbril. Zorg ervoor dat er zich geen personen binnen het gevaarlijke gebied bevinden.
- Messenschijven demonteren. (⇒ 11.3)
- Messen demonteren. (⇒ 11.7)
Slijphoek:
de slijphoek van alle messen bedraagt 30°.
Tips voor het slijpen van de messen:
voor het bijslijpen van de messen moet u op de volgende punten letten:
- de messen tijdens het slijpen afkoelen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.
- Het mes gelijkmatig slijpen om vibraties door onbalans te voorkomen.
- Controleer het mes vóór het monteren op beschadigingen: de messen moeten worden vervangen zodra er inkepingen of scheuren te zien zijn of als de slijtagegrens is bereikt.
- Lemmeten met inachtneming van de slijphoek bijslijpen.
- Messen tegen het lemmet slijpen.
- Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier.
11.9 Slijtagegrenzen van de messen
Vóór het bereiken van de aangegeven slijtagegrenzen (A, B, C, D) moeten de betreffende messen worden omgekeerd of vervangen. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
De meting van de gespecificeerde waarden moet bij alle messen op meerdere meetpunten (aanbevolen worden twee of drie) langs de snijrand worden uitgevoerd.
Gebruik de kleinste waarde van een mes.
Het wordt aanbevolen om altijd alle messen om te keren of te vervangen.
1 Messenoverzicht
2 stuks vleugelmessen (1)
6 stuks messen (2)
1 stuks mes(3)
1 stuks tegenmes (4)
Messenschijf zacht materiaal:
de messenschijf zacht materiaal is uitgevoerd met vier messen.
Messenschijf hard materiaal:
de messenschijf hard materiaal is uitgevoerd met twee messen en een versnippermes.
- Demonteer de messenschijven. (⇒ 11.3)
2 Slijtagegrens vleugelmessen (1):
de meetprocedure en de aangegeven waarde zijn voor beide vleugelmessen hetzelfde.
Bij de beide vleugelmessen kan door een ongelijke belasting van de snijranden een asymmetrische slijtage optreden.
Minimale mesbreedte (A) van de beide vleugelmessen (1):
A = 39 mm
3 Slijtagegrens messen (2):
i deze messen (2) zijn omkeermessen. Na het bereiken van de gespecificeerde slijtagegrens (B) kan het mes tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het moet worden vervangen.
- De in de afbeelding weergegeven afstand (B) van de grootste diameter van de boring naar de snijrand (X) meten.
- Procedure bij de tweede boring op het mes herhalen.
Minimumafstand (B) bij de messen (2):
B = 6 mm
Als een van beide gemeten afstanden achterblijft bij de minimumafstand (B), moet het betreffende mes (2) worden gedraaid of worden vervangen.
4 Slijtagegrens messen (3):
dit mes (3) is een omkeermes. Na het bereiken van de gespecificeerde slijtagegrens (C) kan het mes (3) tot aan het bereiken van de slijtagegrens worden bijgeslepen en gedraaid, voordat het moet worden vervangen.
- De afstand (C) in een rechte hoek t.o.v. de snijrand meten.
Minimumafstand (C) bij het mes (3):
C = 7 mm
Als de gemeten afstand achterblijft bij de minimumafstand (C), moet het mes (3) worden gedraaid of worden vervangen.
5 Slijtagegrens tegenmes (4):
Op het tegenmes (4) kan door ongelijke belasting van de snijrand een asymmetrische slijtage optreden.
- Vervang het tegenmes (4) voordat de rand (D) bij de punt van het mes (5) weggeslepen is en niet meer zichtbaar is.
11.10 Elektromotor en wielen
De elektromotor is onderhoudsvrij.
De lagers van de wielen zijn onderhoudsvrij.
11.11 Service-intervallen
Onderhoud door de vakhandelaar
Wij raden aan om uw tuinhakselaar door een vakhandelaar te laten onderhouden. STIHL beveelt hiervoor de STIHL vakhandelaar aan.
Professioneel gebruik (industrieel gebruik van de tuinhakselaar): elk half jaar
Particuliere gebruikers: jaarlijks
Service-interval van de snijeenheid:
Vóór elk gebruik: snijeenheid (bestaande uit messenschijf, messen, borgring, klemring en schroef) op slijtage, stevige montage, scheuren of andere beschadigingen controleren.
Slijtagegrenzen van de messen controleren. (⇒ 11.9)
11.12 Opslag en winterpauze
Tuinhakselaar in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar de machine altijd buiten het bereik van kinderen.
Transporteer de tuinhakselaar uitsluitend in een veilige staat en met gemonteerde vultrechter ATO 400 of met gemonteerde mesafdekking.
Zorg ervoor dat alle moeren, bouten en schroeven vast zijn aangedraaid, vernieuw onleesbaar geworden waarschuwingsaanwijzingen op de machine, controleer de gehele machine op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.
Eventuele storingen aan de machine moeten in de regel voor het opbergen worden verholpen.
Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten in acht:
- maak alle buitenste onderdelen van de machine zorgvuldig schoon
- Smeer alle bewegende delen goed met olie of vet.
12. Transport
Gevaar voor letsel!
Lees het hoofdstuk "Voor uw veiligheid", in het bijzonder het hoofdstuk "Transport" zorgvuldig door en volg de instructies op. (⇔ 4.4)
Transporteer de tuinhakselaar alleen met gemonteerde vultrechter ATO 400 en ingeklapte toevoer van de takken.
Als de tuinhakselaar zonder vultrechter ATO 400 wordt getransporteerd, moet omwille van de veiligheid (vrijliggende messen) de messenafdekking worden gemonteerd. (⇒ 7.5)
Draag de tuinhakselaar met twee personen en nooit zonder geschikte beschermkleding (veiligheidsschoenen, handschoenen).
Kijk voor het optillen of kantelen eerst hoeveel de machine weegt in het hoofdstuk "Technische gegevens". (⇒ 17.)
Tuinhakselaar duwen of trekken (afbeelding Ⓐ):
- De tuinhakselaar aan de transportgreep (1) vasthouden en naar achteren kantelen, totdat de machine op de wielen staat.
- De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.
Gevaar voor letsel bij trappen, terrassen en schuine hellingen!
Vanwege het gewicht is bij trappen, stoepranden, terrassen, andere verhogingen en schuine hellingen bijzondere voorzichtigheid geboden.
De machine over trappen, terrassen, andere verhogingen en schuine hellingen duwen en niet trekken. Hierbij moet de gebruiker steeds hoger dan het apparaat staan om bij het eventueel verliezen van de controle over het apparaat niet ook nog eens te worden overreden.
Duw het apparaat over maximaal 2 tot 3 treden! Draag in geval van meer treden het apparaat met behulp van iemand anders eroverheen.
Gevaar voor letsel door het gewicht van de machine!
Tuinhakselaar optillen of dragen (afbeelding B):
vanwege het gewicht (> 50 kg) raden wij u dringend aan de machine niet te dragen, maar het alleen rijdend op de wielen te verplaatsen.
Gebruik voor het heffen of voor korte stukjes dragen geschikte hefmiddelen.
Bij het met de hand optillen zijn er in elk gevaar twee personen nodig. Draag geschikte veiligheidskleding die de onderarmen en het bovenlichaam geheel bedekt.
- De tuinhakselaar aan de transportgreep (1) en aan beide zwarte standaards (2) vasthouden en optillen resp. dragen.
Tuinhakselaar op een laadoppervlak transporteren (afbeelding Ⓔ):
Gevaar voor letsel!
Zet de tuinhakselaar bij het transport altijd vast. Transporteer de machine nooit zonder deze vast te zetten!
Maak de tuinhakselaar voor het transport op een laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen, zodat de machine niet kan verschuiven. Maak de touwen resp. gordels aan de volgende punten van de machine vast:
– as (binnenkant van de wielvoet)
- linker wielvoet
- rechter wielvoet
- vultrechter ATO 400
13. Slijtage minimaliseren en schade voorkomen
Belangrijke aanwijzingen voor het onderhoud van de productgroep
Elektrische tuinhakselaar (STIHL GHE)
De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materiële schade en persoonlijk letsel die het gevolg zijn van het niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van niet toegestane aanbouw- of vervangingsonderdelen.
Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparaat te vermijden:
1. Slijtageonderdelen
Sommige onderdelen van het STIHL apparaat zijn ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.
Hiertoe behoren onder andere:
- Mes
- Messenschijf
2. Inachtneming van de voorschriften in deze gebruiksaanwijzing
Het STIHL apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en
onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.
Dit geldt met name voor:
– te dunne voedingskabel (diameter),
– foutieve aansluiting (spanning),
- niet door STIHL goedgekeurde wijzigingen aan het product,
- het gebruik van gereedschappen of accessoires die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn,
- niet reglementair gebruik van het product,
- gebruik van het product bij sport- of wedstrijdevenementen,
- gevolgschade door een product met defecte onderdelen verder te gebruiken.
3. Onderhoudswerkzaamheden
Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd.
Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgelaten.
STIHL raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de STIHL vakhandelaar te laten uitvoeren.
STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.
Als deze werkzaamheden niet worden uitgevoerd, kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is.
Hiertoe behoren onder andere:
- beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven, koelvinnen, ventilator),
– corrosie- en andere gevolgschade door ondeskundige opslag,
- beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen,
- beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd.
14. Standaard reserveonderdelen
Messenschijf zacht materiaal compleet: 6012 700 5110
Messenschijf hard materiaal compleet: 6012 700 5100
Vleugelmes lang: 6012 702 0310
Vleugelmes kort: 6012 702 0300
Mes (6x): 6008 702 0121
Mes (1x): 6012 702 0100
Contrames: 6012 702 0500
Hakselmateriaal hoort niet in de vuilnisbak, maar moeten worden gecomposteerd.
De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.
Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt.
15.1 Afvoer
Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt.
Verwijder hiervoor in het bijzonder de voedingskabel resp. de aansluitkabel naar de elektromotor.
Gevaar voor letsel door de messen!
Laat ook een afgedankte tuinhakselaar nooit zonder toezicht achter. Bewaar het apparaat en de messen altijd buiten het bereik van kinderen.
16. EU- conformiteitsverklaring
16.1 Tuinhakselaar STIHL GHE 420.0, GHE 450.0
STIHL Tirol GmbH
verklaart op eigen verantwoordelijkheid dat
– Type: elektrische tuinhakselaar
- Merk: STIHL
- Type: GHE 420.0, GHE 450.0
- Productiecode: 6012
voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 en EN 61000-3-3 (voor zover van toepassing).
Naam en adres van de bevoegde instantie:
Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandeld volgens richtlijn 2000/14/EC, bijlage V.
GHE 420.0
– Gemeten geluidsniveau: 102,1 dB(A)
– Gegarandeerd geluidsniveau: 106 dB(A)
GHE 450.0
– Gemeten geluidsniveau: 104,2 dB(A)
– Gegarandeerd geluidsniveau: 108 dB(A)
De technische documentatie is bewaard bij de registratie van het product van STIHL Tirol GmbH.
Het bouwjaar en het machinenummer staan op de tuinhakselaar vermeld.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
namens
Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling
namens
Sven Zimmermann, Hoofd Kwaliteit
Serie-identificatie 6012
Frequentie 50 Hz
Beschermklasse I
Beschermtype spatwaterdicht (IPX4)
Werking P40
40 s belastings- tijd
60 s nullast
Snijeenheid Multi-Cut 450
GHE 420.0 / GHE 450.0:
Nominaal toerental
elektromotor 2800 omw./min.
Aandrijving
snijeenheid: permanent
Wiel-∅ 250 mm
L/B/H 108/51/137 cm
Gewicht 52kg/52kg
GHE 420.0:
Motor, type Elektromotor (\~)
Type BSRBF 0,75/2-C
Spanning 230 V
Opvangvermogen 3000 W
Netzekering 16 A *
Conform richtlijn
2000/14/EC:
Gegarandeerd
geluidsniveau L_WAd 106 dB(A)
Conform richtlijn
2006/42/EC:
Geluidsdrukniveau
op werkplek L_pA 98 dB(A)
Onzekerheid K_pA 4 dB(A)
Maximale diameter
van de takken 50 mm
GHE 450.0:
Motor, type Elektromotor
(3\~)
Type BSRF 0,75/2-C
Spanning 400 V
Opvangvermogen 3800 W
Netzekering 10 A
Conform richtlijn
2000/14/EC:
Gegarandeerd
geluidsniveau L_WAd 108 dB(A)
Conform richtlijn
2006/42/EC:
Geluidsdrukniveau
op werkplek L_pA 95 dB(A)
Onzekerheid K_pA 4 d B (A)
Maximale diameter
van de takken 55 mm
\* Opgelet
Bij een hoofdzekering van minder dan 16 A kan bij het starten of het zwaar belasten van het apparaat de netzekering vaak worden geactiveerd.
17.1 REACH
REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicaliën.
Voor informatie over het voldoen aan de REACH-verordening (EG) nr. 1907/2006 gaat u naar www.stihl.com/reach
✗ Neem eventueel contact op met een
vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.
Storing:
Elektromotor slaat niet aan
Mogelijke oorzaak:
- Beveiliging van de elektromotor geactiveerd
- Geen spanning
– Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect
- Zekering van de UK stekker beschadigd (enkel voor apparaten voor Groot-Brittannië)
– Vultrechter ATO 400 niet volgens de voorschriften afgesloten – veiligheidsschakelaar in werking (veiligheidsvergrendeling)
– Messenschijf blokkeert
Oplossing:
- Apparaat laten afkoelen (⇒ 8.7)
- Netleiding en vergrendeling controleren ✗ (⇒ 10.1)
– Kabel, stekker, koppeling of schakelaar controleren of vervangen (elektrovakman) ✗ (⇒ 10.1)
- Zekering vervangen ✗ (⇒ 10.1)
– Vultrechter ATO 400 volgens de voorschriften sluiten en vastschroeven (aan- / uit-knop vastdraaien) (⇔ 7.6)
– Vultrechter demonteren en hakselafval in de behuizing wegnemen (Opgelet: voedingskabel lostrekken) (⇒ 11.2)
Storing:
Hakselresultaat is minder geworden
Mogelijke oorzaak:
- Stompe messen
- Verkeerd geslepen messen
– Te lange voedingskabel
- Verbogen messenschijf
– GHE 450: Messenschijf draait in de verkeerde richting
Oplossing:
- Messen omkeren of slijpen ✗ (⇒ 11.7), (⇒ 11.8)
- Messen goed slijpen ✗ (⇒ 11.8)
- Kortere voedingskabel gebruiken (⇒ 10.1)
- Messenschijf via visuele inspectie controlleren ✗
- GHE 450: Draairichting van messenschijf omkeren (⇒ 10.7), (⇒ 10.8)
Storing:
Hakselgoed wordt niet naar binnen getrokken
Mogelijke oorzaak:
– GHE 450: Messenschijf draait in de verkeerde richting
- Botte of verkeerd geslepen messen
- Spleet tussen de beide messen (messenschijf hard materiaal)
– Mesafdekking niet verwijderd
Oplossing:
– GHE 450: Draairichting van messenschijf omkeren ( 10.7), ( 10.8)
- Messen slijpen en hierbij exact de juiste slijphoek aanhouden ✗ (⇒ 11.8)
– Messen zonder spleet op de messenschijf hard materiaal monteren (⇒ 11.7)
- Mesafdekking demonteren ( 7.4)
19. Onderhoudsschema
19.1 Leveringsbevestiging
Model: ____
Serienummer:
Datum: ____ ____ ____ ____ ____
Volgende onderhoudsbeurt
Datum: ____ ____ ____ ____ ____
19.2 Servicebevestiging
Geef deze gebruiksaanwijzing bij onderhoudswerkzaamheden aan uw STIHL vakhandelaar.
Hij geeft in de voorgedrukte velden aan welke servicewerkzaamheden er zijn uitgevoerd.
Service uitgevoerd op
Datum volgende servicebeurt
