BEDIENUNGSANLEITUNG GHE 450 STIHL
STIHL GHE 420, GHE 450
STIHL
DE Gebrauchsanleitung
EN Instruction manual
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUFBEWAHREN.

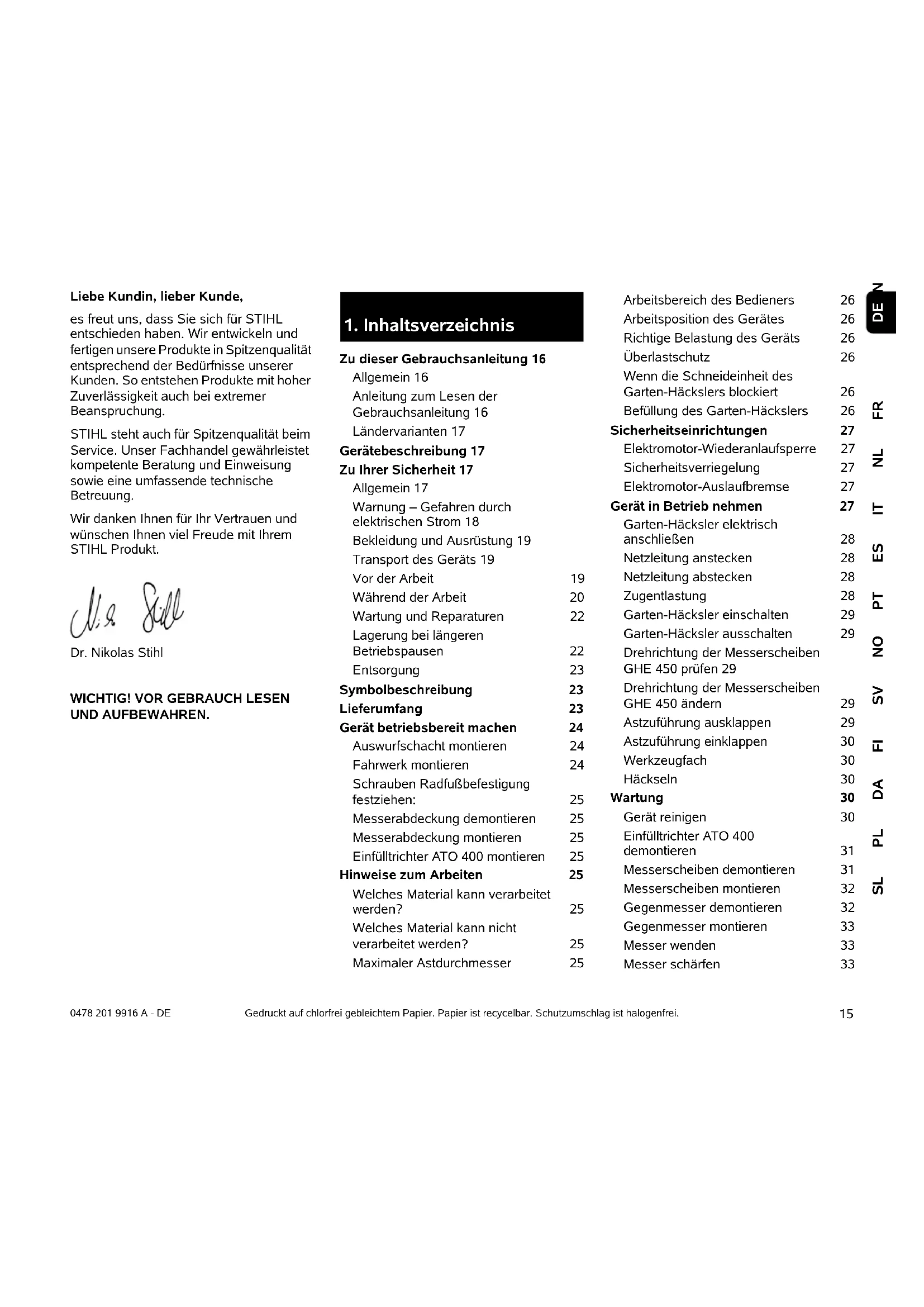

1. Inhaltsverzeichnis
Zu dieser Gebrauchsanleitung 16
Allgemein 16
Anleitung zum Lesen der
Gebrauchsanleitung 16
Ländervarianten 17
Gerätebeschreibung 17
Zu Ihrer Sicherheit 17
Allgemein 17
Warnung – Gefahren durch elektrischen Strom 18
Bekleidung und Ausrüstung 19
Transport des Geräts 19
Vor der Arbeit 19
Während der Arbeit 20
Wartung und Reparaturen 22
Lagerung bei längeren
Betriebspausen 22
Entsorgung 23
Symbolbeschreibung 23
Lieferumfang 23
Gerät betriebsbereit machen 24
Auswurfschacht montieren 24
Fahrwerk montieren 24
Schrauben Radfußbefestigung festziehen: 25
Messerabdeckung demontieren 25
Messerabdeckung montieren 25
Einfülltrichter ATO 400 montieren 25
Hinweise zum Arbeiten 25
Welches Material kann verarbeitet werden? 25
Welches Material kann nicht verarbeitet werden? 25
Maximaler Astdurchmesser 25
Arbeitsbereich des Bedieners 26
Arbeitsposition des Gerätes 26
Richtige Belastung des Geräts 26
Überlastschutz 26
Wenn die Schneideinheit des
Garten-Häckslers blockiert 26
Befüllung des Garten-Häckslers 26
Sicherheitseinrichtungen 27
Elektromotor-Wiederanlaufsperre 27
Sicherheitsverriegelung 27
Elektromotor-Auslaufbremse 27
Gerät in Betrieb nehmen 27
Garten-Häcksler elektrisch anschließen 28
Netzleitung anstecken 28
Netzleitung abstecken 28
Zugentlastung 28
Garten-Häcksler einschalten 29
Garten-Häcksler ausschalten 29
Drehrichtung der Messerscheiben
GHE 450 prüfen 29
Drehrichtung der Messerscheiben GHE 450 ändern 29
Aatzuführung ausklappen 29
Aatzuführung einklappen 30
Werkzeugfach 30
Häckseln 30
Wartung 30
Gerät reinigen 30
Einfülltrichter ATO 400 demontieren 31
Messerscheiben demontieren 31
Messerscheiben montieren 32
Gegenmesser demontieren 32
Gegenmesser montieren 33
Messer wenden 33
Messer schärfen 33
Verschleißgrenzen der Messer 34
Elektromotor und Räder 35
Serviceintervalle 35
Aufbewahrung und Winterpause 35
Transport 35
Verschleiß minimieren und
Schäden vermeiden 36
Übliche Ersatzteile 37
Umweltschutz 37
Entsorgung 37
EU-Konformitätserklärung 37
Garten-Häcksler STIHL
GHE 420.0, GHE 450.0 37
Anschrift STIHL Hauptverwaltung 38
Anschriften STIHL
Vertriebsgesellschaften 38
Übergabebestätigung 40
Servicebestätigung 40
2. Zu dieser Gebrauchsanleitung
2.1 Allgemein
Diese Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
STIHL arbeitet ständig an der
Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
2.2 Anleitung zum Lesen der Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte Handhabungsschritte.
Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.
Blickrichtung:
Blickrichtung bei Verwendung links und rechts in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition).
Kapitelverweis:
Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇒ 3.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen des Benutzers erfordern:
- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...
Generelle Aufzählungen:
– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.
Gefahr!
Unfall- und schwere
Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.
Warnung!
Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden.
Hinweis
Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
STIHL liefert abhängig vom Auslieferungsland Geräte mit unterschiedlichen Steckern und Schaltern aus.
In den Abbildungen sind Geräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.
3. Gerätebeschreibung

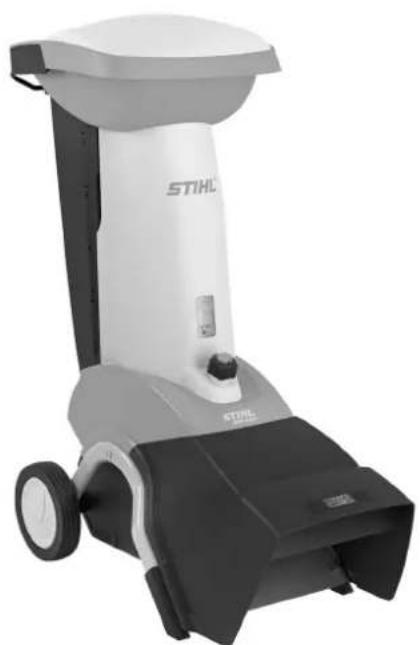

1 Einfülltrichter ATO 400
2 Ein-/Ausschalter
3 Grundgerät
4 Auswurfschacht
5 Radfuß
6 Rad
7 Astzuführung
8 Transportgriff
9 Verriegelung Astzuführung
10 Leistungsschild mit Maschinennummer
11 Werkzeugfach
12 Netzstecker GHE 420
13 Netzstecker GHE 450
14 Zugentlastung
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.
Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen
werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.
Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.
Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.
Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.
Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen.
Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.
Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.
Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.
Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.
Das Gerät ist für den privaten Gebrauch konzipiert.
Achtung – Unfallgefahr!
STIHL Garten-Häcksler sind zum Zerkleinern von Astmaterial und Pflanzenresten geeignet. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.
Der Garten-Häcksler darf nicht verwendet werden (unvollständige Aufzählung):
- für andere Materialien (z. B. Glas, Metall).
- für Arbeiten, die in dieser Gebrauchsanleitung nicht beschrieben sind.
– zur Herstellung von Lebensmitteln (z. B. Zerkleinern von Eis, Maischen).
Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem STIHL Fachhändler.
Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.
Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
Lassen Sie das Gerät nur los, wenn es auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.
4.2 Warnung – Gefahren durch elektrischen Strom
Achtung! Stromschlaggefahr!
Besonders wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker,
Ein- / Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.
Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
Gerät nur mit abgewickelter Netzleitung in Betrieb nehmen.
Bei Verwendung einer Kabeltrommel muss diese vor Gebrauch immer vollständig abgewickelt werden.
Niemals ein beschädigtes Verlängerungskabel verwenden. Ersetzen Sie defekte Kabel durch neue und nehmen Sie keine Reparaturen an Verlängerungskabeln vor.
Wird die Netzleitung bzw. das Verlängerungskabel während des Betriebs beschädigt, Netzleitung bzw. Verlängerungskabel sofort von der Stromversorgung trennen. Niemals die
beschädigte Netzleitung bzw. das beschädigte Verlängerungskabel berühren.
Das Gerät darf nicht benutzt werden, wenn Leitungen beschädigt oder abgenutzt sind. Insbesondere ist die Netzanschlussanleitung auf Beschädigung und Alterung zu prüfen.
Wartungs- und Reparaturarbeiten an Netzleitungen dürfen nur von speziell ausgebildeten Fachleuten durchgeführt werden.
Stromschlaggefahr!
Eine beschädigte Leitung nicht ans Stromnetz anschließen und eine beschädigte Leitung erst berühren, wenn sie vom Stromnetz getrennt ist.
Die Schneideinheiten (Messer) erst berühren, wenn das Gerät vom Netz getrennt ist.
Achten Sie immer darauf, dass die verwendeten Netzleitungen ausreichend abgesichert sind.
Arbeiten Sie nicht bei Regen und nicht in nasser Umgebung. Gerät nicht ungeschützt im Regen stehen lassen.
Ausschließlich feuchtigkeitsisiolierte Verlängerungskabel für den Außenbereich benutzen, die für die Verwendung mit dem Gerät geeignet sind (⇒ 10.1).
Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungen ziehen.
Wird das Gerät an ein Stromaggregat angeschlossen, ist darauf zu achten, dass es durch Stromschwankungen beschädigt werden kann.
Das Gerät nur an eine Stromversorgung anschließen, die durch eine Fehlerstrom-Schutzeinrichtung mit einem Auslösestrom von höchstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstallateur.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie
niemals barfuß oder beispielsweise in Sandalen.
Während der Arbeit und insbesondere auch bei Wartungsarbeiten und beim Tranport des Geräts stets feste
Handschuhe tragen.
Während der Arbeit immer Schutzbrille und Gehörschutz tragen. Tragen Sie diese während der gesamten
Betriebsdauer.
Bei der Arbeit mit dem Gerät zweckmäßige und eng anliegende Kleidung tragen, d. h. Kombianzug, keinen
Arbeitsmantel. Während der Arbeit mit dem Gerät keinen Schal, keine Krawatte, keinen Schmuck, keine hängenden Bänder oder Kordeln und keine sonstigen abstehenden Kleidungsstücke tragen.
Während der gesamten Betriebsdauer und bei allen Arbeiten am Gerät müssen lange Haare zusammengebunden und gesichert werden (Kopftuch, Mütze etc.).
4.4 Transport des Geräts
Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.
Das Gerät nicht mit laufendem Elektromotor transportieren. Vor dem Transport Elektromotor ausschalten, Messer auslaufen lassen und Netzstecker abziehen.
Das Gerät nur mit ausgekühltem Elektromotor transportieren.
Transportieren Sie das Gerät nur mit vorschriftsmäßig montiertem Einfülltrichter und eingeklappter Astzuführung.
Kann ein Transport mit montiertem Trichter nicht durchgeführt werden, ist die Messerabdeckung einzusetzen.
Verletzungsgefahr durch freiliegende Messer! ( 7.5)
Beachten Sie das Gewicht des Geräts, insbesondere beim Umkippen.
Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
Aus Sicherheitsgründen dürfen beim Transport und beim Verladen die folgenden Neigungswinkel nicht überschritten werden:
- 10^ (17,6%) seitlicher Neigungswinkel,
- 10° (17,6%) Neigungswinkel in Längsrichtung.
Gerät und mittransportierte Geräteteile (z. B. demontierten Trichter) auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) an den in dieser Gebrauchsanleitung beschriebenen Befestigungspunkten sichern. (⇒ 12.)
Gerät nur in Schritttempo ziehen oder schieben. Nicht abschleppen!
Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.
4.5 Vor der Arbeit
Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.
Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.
Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.
Vor der Inbetriebnahme ist zu prüfen,
– ob das Gerät im betriebssicheren Zustand ist. Das bedeutet, dass sich die Abdeckungen und Schutzvorrichtungen an ihrem Platz befinden und in einwandfreiem Zustand sind.
- ob der elektrische Anschluss an einer vorschriftsmäßig installierten Steckdose erfolgt.
– ob die Isolierung der Anschluss- und Verlängerungsleitung, der Stecker und der Kupplung in einwandfreiem Zustand ist.
– ob das gesamte Gerät (Gehäuse des Elektromotors, Schutzeinrichtungen, Befestigungselemente, Messer, Messerwelle, Messerscheiben etc.) weder abgenutzt noch beschädigt ist.
– ob sich kein Häckselgut im Gerät befindet und der Einfülltrichter leer ist.
– ob alle Schrauben, Muttern und andere Befestigungselemente vorhanden bzw. festgezogen sind. Lockere Schrauben und Muttern vor der Inbetriebnahme festziehen (Anziehmomente beachten).
Benutzen Sie das Gerät nur im Freien und nicht nahe an einer Wand oder nahe an einem anderen starren Gegenstand, um die Verletzungsgefahr und die Gefahr von Sachschäden zu verringern (fehlende Ausweichmöglichkeiten für den Benutzer, Glasbruch an Scheiben, Kratzer an Autos usw.).
Das Gerät muss auf einem ebenen und festen Untergrund standsicher aufgestellt sein.
Das Gerät nicht auf einer gepflasterten oder mit Kies bestreuten Fläche benutzen, weil ausgeworfenes oder hochgewirbeltes Material Verletzungen verursachen könnte.
Vor jeder Inbetriebnahme ist sicherzustellen, dass das Gerät vorschriftsmäßig verschlossen ist. (⇔ 7.6)
Machen Sie sich mit dem Ein- / Ausschalter vertraut, damit Sie in Notsituationen schnell und richtig reagieren.
Befindet sich der Garten-Häcksler in Arbeitsposition, muss die Einfüllöffnung immer vollständig vom Spritzschutz abgedeckt sein. Ist das nicht der Fall, muss der Spritzschutz getauscht werden.
Verletzungsgefahr!
Das Gerät nur in vorschriftsmäßig montiertem Zustand in Betrieb nehmen. Fehlen Teile am Gerät (z. B. Räder, Standfüße usw.), werden die vorgeschriebenen Sicherheitsabstände nicht mehr eingehalten, außerdem kann das Gerät eine verminderte Standfestigkeit haben.
Der vorschriftsmäßige Zustand ist vor der Inbetriebnahme durch Sichtkontrolle zu prüfen!
Vorschriftsmäßig bedeutet, dass das Gerät vollständig zusammengebaut ist, insbesondere heißt das:
– Trichteroberteil ist auf Trichterunterteil montiert,
– Astzuführung ist montiert,
– Einfülltrichter ist auf dem Grundgerät montiert,
– Radfuß ist komplett montiert,
– beide Räder sind montiert,
- alle Schutzeinrichtungen (Auswurfschacht, Spritzschutz etc.) müssen vorhanden und in Ordnung sein,
– beide Schneideinheiten (Messerscheiben) sind montiert,
– alle Messer sind vorschriftsmäßig montiert.
Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden.
Beide Messerscheiben durch Sichtkontrolle auf Beschädigungen und Verformungen prüfen und gegebenenfalls tauschen.
4.6 Während der Arbeit
Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.
Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.
Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.
Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.
Der Arbeitsbereich muss während der gesamten Betriebsdauer sauber und in Ordnung gehalten werden.
Stolpergefahren wie Steine, Äste, Kabel usw. entfernen.
Die Standfläche des Bedieners darf nicht höher als die Standfläche des Geräts sein.
Starten:
Vor dem Starten das Gerät in standsichere Position bringen und aufrecht hinstellen. Es darf keinesfalls liegend in Betrieb genommen werden.
Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (⇒ 10.5)
Beim Starten des Verbrennungsmotors bzw. Einschalten des Elektromotors nicht vor der Auswurföffnung stehen. Im Garten-Häcksler darf sich beim Starten bzw. Einschalten kein Häckselmaterial
befinden. Häckselmaterial kann herausgeschleudert werden und zu Verletzungen führen.
Das Gerät darf beim Starten nicht gekippt werden.
Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Ein-/Ausschalter sind zu vermeiden. Gefahr der Überhitzung des Elektromotors!
Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden.
In diesem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Geräts an einem Stromkreis mit einer niedrigeren Impedanz).
Arbeitseinsatz:
Verletzungsgefahr!
Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.
Bei laufendem Gerät nie Gesicht oder andere Körperteile über den Einfülltrichter und vor die Auswurföffnung halten. Halten Sie immer mit Kopf und Körper Abstand zu den Einfüllöffnungen.
Niemals mit den Händen, anderen Körperteilen oder Kleidung in den Einfülltrichter oder den Auswurfschacht
hineingreifen. Es besteht erhebliche Verletzungsgefahr für Augen, Gesicht, Finger, Hand usw.
Achten Sie immer auf Ihr Gleichgewicht und auf festen Stand. Strecken Sie sich nicht vor.
Der Spritzschutz darf während des Betriebs nicht manipuliert werden (z. B. entfernen, hochklappen, einklemmen, beschädigen).
Der Benutzer muss zum Befüllen im beschriebenen Arbeitsbereich des Bedieners stehen. Halten Sie sich während der gesamten Betriebsdauer immer im Arbeitsbereich und keinesfalls in der Auswurfzone auf. (⇒ 8.4)
Verletzungsgefahr!
Während des Betriebs kann Häckselmaterial nach oben zurückgeschleudert werden. Deshalb Schutzbrille tragen und Gesicht von den Einfüllöffnungen fernhalten.
Das Gerät niemals kippen, während der Verbrennungsmotor bzw. der Elektromotor läuft.
Fällt das Gerät während des Betriebs um, sofort Elektromotor ausschalten und Netzstecker abziehen.
Achten Sie darauf, dass sich kein Häckselmaterial im Auswurfschacht staut, da dies zu einem schlechten Häckselergebnis oder zu Rückschlägen führen kann.
Beim Befüllen des Garten-Häckslers ist besonders darauf zu achten, dass keine Fremdkörper wie Metallteile, Steine, Kunststoffe, Glas usw. in die Häckselkammer gelangen, da dies zu Beschädigungen und zu Rückschlägen aus dem Einfülltrichter führen kann. Verstopfungen aus demselben Grund beseitigen.
Beim Befüllen des Garten-Häckslers mit Astmaterial kann es zu Rückschlägen kommen. Handschuhe tragen!
STOP
Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.
Schalten Sie den Elektromotor aus, ziehen Sie den Netzstecker ab und lassen Sie alle sich drehenden Werkzeuge zum Stillstand kommen,
– bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist,
– bevor Sie das Gerät umpositionieren, anheben, tragen, kippen, schieben oder ziehen,
– bevor Sie die Verschlussschraube lösen und das Gerät öffnen,
– bevor Sie das Gerät transportieren,
– bevor Blockaden oder Verstopfungen an der Schneideinheit, im Einfülltrichter, in der Astzuführung oder im Auswurfkanal beseitigt werden,
– bevor Arbeiten an den Messerscheiben durchgeführt werden,
– bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten an ihm durchgeführt werden.
Sollten in das Schneidwerkzeug Fremdkörper gelangen, sollte das Gerät ungewöhnliche Geräusche erzeugen oder ungewöhnlich vibrieren, schalten Sie sofort den Elektromotor ab und lassen Sie das Gerät auslaufen. Ziehen Sie den Netzstecker ab, entfernen Sie den Einfülltrichter und führen Sie folgende Schritte aus:
- Überprüfen Sie das Gerät, insbesondere die Schneideinheit (Messer, Messerscheiben, Messerwelle, Messerschraube, Klemmring), auf Beschädigungen und lassen Sie erforderliche Reparaturen von einem Fachmann durchführen, bevor Sie erneut starten und mit dem Gerät arbeiten.
– Überprüfen Sie alle Teile der Schneideinheit auf festen Sitz, ziehen Sie gegebenenfalls die Schrauben nach (Anziehmomente beachten).
– Lassen Sie beschädigte Teile von einem Fachmann ersetzen oder reparieren, wobei die Teile gleichwertige Beschaffenheit aufweisen müssen.
4.7 Wartung und Reparaturen
Vor dem Beginn von Wartungsarbeiten (Reinigung, Reparatur usw.), vor dem Prüfen, ob die Anschlussleitung
verschlungen oder verletzt ist, das Gerät auf festem, ebenem Boden abstellen, den Elektromotor abstellen und den Netzstecker abziehen.
Gerät vor allen Wartungsarbeiten ca. 5 Minuten abkühlen lassen.
Vor der Wartung des Schneidwerkzeugs darauf achten, dass sich das Schneidwerkzeug trotz Sperrvorrichtung noch weiter drehen kann, auch wenn die Stromversorgung ausgeschaltet ist.
Die Netzanschlussleitung darf ausschließlich von autorisierten Elektro-Fachkräften instandgesetzt bzw. erneuert werden.
Reinigung:
Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 11.1)
Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres STIHL Geräts beeinträchtigen kann.
Wartungsarbeiten:
Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. STIHL empfiehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.
STIHL Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL-
Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem STIHL Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.
Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.
Halten Sie alle Muttern, Bolzen und Schrauben, besonders alle Schrauben der Schneideinheit, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
Prüfen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.
Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.
4.8 Lagerung bei längeren Betriebspausen
Lassen Sie das Gerät ca. 5 Minuten abkühlen, bevor Sie es in einem geschlossenen Raum abstellen.
Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.
Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand lagern.
Gerät auf einer ebenen Fläche so aufbewahren, dass es nicht unbeabsichtigt davonrollen kann.
Garten-Häcksler nur mit montiertem Einfülltrichter oder mit montierter Messerabdeckung einlagern.
Verletzungsgefahr durch freiliegende Messer!
4.9 Entsorgung
Abfallprodukte können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfiehlt den STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Netzkabel bzw. Anschlussleitung zum Elektromotor entfernen.
5. Symbolbeschreibung
Achtung!
Vor Inbetriebnahme Gebrauchsanleitung lesen.
Verletzungsgefahr!
Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr!
Verletzungsgefahr durch umlaufende Werkzeuge.
Verletzungsgefahr!
Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Gerätes, den Elektromotor ausschalten und das Netzkabel vom Gerät abziehen.
Gehörschutz tragen!
Schutzbrille tragen!
Arbeitshandschuhe tragen!
Verletzungsgefahr!
Nicht auf das Gerät steigen.
Verletzungsgefahr!
Niemals mit Händen, anderen Körperteilen oder Kleidung in den Einfülltrichter oder den Auswurfschacht hineingreifen.
Der Ein-/Ausschalter befindet sich an der Vorderseite des Gerätes. Zum Abstellen des Gerätes den schwarzen Drehknopf des Ein-/Ausschalters drehen.
6. Lieferumfang
Pos. Bezeichnung Stk.
A Grundgerät 1
B Einfülltrichter ATO 400 1
C Radfuß rechts 1
D Radfuß links 1
E Auswurfverlängerung 1
F Leitblech 1
Pos. Bezeichnung Stk.
G Auswurfblech 1
H Achse 1
I Rad 2
J Radkappe 2
K Stopfen 2
L Standfuß 2
M Torxschraube 2 M8x40
N Sicherring 2
O Torxschraube 6 P5x20
P Flachrundschraube 1 M6x16
Q Torxschraube 2 M6x16
R Mutter M6 3
S Montagewerkzeug 1
T Sechskantschraube 1 M14x130
• Gebrauchsanleitung 1
7. Gerät betriebsbereit machen
Verletzungsgefahr!
Vor der Montage des Garten-Häckslers das Kapitel "Zu Ihrer Sicherheit" (⇒ 4.) sorgfältig lesen und alle Sicherheitshinweise beachten.
Um Schäden am Gerät zu vermeiden, müssen alle Anziehmomente im Kapitel "Gerät betriebsbereit machen" (⇔ 7.) genau eingehalten werden.
Tragen Sie insbesondere Handschuhe.
Messerabdeckung muss montiert sein. ( 7.5)
Schäden am Gerät vermeiden! Beim Umlegen des Grundgerätes in die abgebildete Montageposition darauf achten, dass die Anschlussleitung nicht beschädigt (abgeklemmt) wird.
Das Gerät sollte vor dem Umlegen durch das Unterlegen eines Kartones vor Kratzern geschützt werden.
7.1 Auswurfschacht montieren
- Grundgerät (A) in die abgebildete Montageposition umlegen.
1 Auswurfverlängerung montieren
- Auswurfverlängerung (E) mit den Haken (1) in die Öffnungen am Gehäuse (2) einhängen, nach unten drehen und Halter (3) seitlich aufdrücken.
- Schrauben (O) eindrehen und mit 1 - 2 Nm festziehen.
2Leitblech montieren
- Leitblech (F) einsetzen. Dabei darauf achten, dass die Führungen am Leitblech (4), exakt in den Führungen der Auswurfverlängerung (5) liegen.
- Schraube (P) einsetzen und mit Mutter (R) festziehen.
- Schrauben (O) eindrehen und mit 1 - 2 Nm festziehen.
3 Auswurfblech montieren
• Auswurfblech (G) einsetzen.
- Schrauben (O) eindrehen und mit 1 - 2 Nm festziehen.
- Schrauben (Q) einsetzen und mit Muttern (R) festziehen. Dabei können eventuell auftretende, leichte Verspannungen am Auswurfschacht durch Nachjustieren der Schrauben ausgeglichen werden.
7.2 Fahrwerk montieren
- Grundgerät (1) in die abgebildete Montageposition umlegen.
Radfüße nur wie beschrieben mit der Biegung nach außen zeigend montieren. Die Achsbohrung (2) muss nach hinten weisen.
1 Radfuß rechts und Radfuß links montieren:
- Rechten Radfuß (C) wie abgebildet am Grundgerät (1) positionieren.
- Schraube (M) durch Bohrung am Radfuß führen und mit Hilfe des Montagewerkzeuges (S) in die mittlere Bohrung eindrehen, aber nicht festziehen.
• Vorgang an der linken Seite wiederholen.
2Standfuß und Stopfen montieren:
- Standfuß (L) wie abgebildet bis zum Anschlag auf den Radfuß (C) schieben. Der Standfuß (L) rastet am Radfuß (C) ein.
- Stopfen (K) vorsichtig bis zum Anschlag in den Radfuß (C) eintreiben.
• Vorgang an der linken Seite wiederholen.
3Rad auf Achse montieren:
- Scherring (N) bis zum Anschlag in den Einstich der Achse (H) einschieben.
- Rad (I) auf die Achse (H) schieben.
- Radkappe (J) aufstecken.
Bei der Montage darauf achten, dass der Scherring (N) im Einstich der Achse (H) einrastet, um ein selbstständiges Lösen des Rades zu verhindern.
4 Achse und Rad montieren:
- Achse mit vormontiertem Rad (3) durch die Bohrung (2) am Radfuß, durch die Abdeckung des Elektromotors (4) und durch die Bohrung (2) des zweiten Radfußes führen.
- Rad (I) auf die Achse (H) schieben.
- Scherring (N) bis zum Anschlag in den Einstich der Achse (H) einschieben.
- Radkappe (J) aufstecken.
- Grundgerät in Arbeitsposition aufstellen.
7.3 Schrauben
Radfußbefestigung festziehen:
- Gerät auf einen festen und ebenen Untergrund stellen.
- Schrauben (M) der Radfußbefestigung mit 10 - 12 Nm festziehen.
Nach dem Festziehen der Schrauben (M) den festen Sitz der beiden Radfüße überprüfen.
7.4 Messerabdeckung demontieren
- In die Bohrung greifen und Messerabdeckung (1) nach oben abheben.
7.5 Messerabdeckung montieren
- Messerabdeckung (1) unter das Gegenmesser (2) einführen.
Anschließend die Messerabdeckung (1) nach unten drücken. Bei ordnungsmäßiger Montage muss die Messerabdeckung (1) richtig an der Messerscheibe aufliegen.
7.6 Einfülltrichter ATO 400 montieren
- Messerabdeckung demontieren. (⇒ 7.4)
- Einfülltrichter ATO 400 (B) mit beiden Befestigungshaken (1) in beide Aufnahmen (2) am Grundgerät (A) einführen.
- Einfülltrichter ATO 400 (B) bis zum Anschlag nach vorne kippen.
- Ein-/Ausschalter (3) eindrehen und festziehen.
Nach der Montage prüfen, ob der Einfülltrichter ATO 400 richtig in den beiden Aufnahmen am Grundgerät eingehängt ist.
8. Hinweise zum Arbeiten
8.1 Welches Material kann verarbeitet werden?
Mit dem Garten-Häcksler kann sowohl Weichmaterial als auch Hartmaterial verarbeitet werden.
Weichmaterial:
Organische Pflanzenreste wie Obst- und Gemüseabfälle, Blumenschnitt, Laub usw.
- Weichmaterial häckseln. (⇒ 8.9)
Hartmaterial:
Baum- und Heckenschnitt sowie starkes und verzweigtes Astmaterial.
– Hartmaterial häckseln. (⇒ 8.9)
Baum- und Heckenschnitt sollte in frischem Zustand verarbeitet werden, da die Häckselleistung bei frischem Material größer ist als bei ausgetrocknetem oder nassem Material.
8.2 Welches Material kann nicht verarbeitet werden?
Steine, Glas, Metallteile (Drähte, Nägel ...) oder Kunststoffteile dürfen nicht in den Garten-Häcksler gelangen.
Grundregel:
Materialien, die nicht auf den Kompost gehören, sollen auch nicht mit dem Garten-Häcksler verarbeitet werden.
8.3 Maximaler Astdurchmesser
Die Angaben beziehen sich auf frisch geschnittenes Astmaterial:
Maximaler Astdurchmesser GHE 420: 50 mm GHE 450: 55 mm
Die Größe der Einfüllöffnung der Astzuführung dient ausschließlich der besseren Aufnahme von verzweigtem Astmaterial und gibt keinen Aufschluss über den maximal zulässigen Durchmesser des Häckselguts.
8.4 Arbeitsbereich des Bedieners
- Der Bediener muss sich während der gesamten Betriebsdauer aus Sicherheitsgründen immer im Arbeitsbereich (graue Fläche X) aufhalten.
Verletzungsgefahr! Damit man beim Verarbeiten von Hartmaterial (Afstzuführung (1) ist ausgeklappt) nicht von zurückschleuderndem Häckselmaterial getroffen werden kann, sollte man nicht direkt hinter dem Garten-Häcksler, sondern seitlich stehen (siehe graue Fläche X).
8.5 Arbeitsposition des Gerätes
Der Garten-Häcksler darf nur stehend in Betrieb genommen werden. Während der gesamten Betriebsdauer muss der Garten-Häcksler wie abgebildet auf beiden Rädern und auf beiden Radfüßen stehen.
8.6 Richtige Belastung des Geräts
Der Elektromotor bzw. Verbrennungsmotor des Garten-Häckslers darf nur so stark beansprucht werden, dass die Drehzahl dabei nicht wesentlich absinkt. Garten-Häcksler
immer gleichmäßig und kontinuierlich beschicken. Sinkt die Drehzahl beim Arbeiten mit dem Garten-Häcksler ab, weitere Befüllung stoppen, um den Elektromotor bzw. Verbrennungsmotor zu entlasten.
8.7 Überlastschutz
Tritt beim Arbeiten eine Überlastung des Elektromotors auf, schaltet der eingebaute Überlastschutz den Elektromotor selbständig ab.
Nach einer Abkühlzeit von ca. 10 Minuten kann der Garten-Häcksler wieder in Betrieb genommen werden. Bei häufigem Auslösen des Überlastschutzes können folgende Ursachen vorliegen:
- Anschlussleitung nicht geeignet (⇒ 10.1)
- Netzüberlastung
– Gerät ist durch zu hohe Häckselgutmengen oder stumpfe Messer überlastet
8.8 Wenn die Schneideinheit des Garten-Häckslers blockiert
Wenn die Schneideinheit des Garten-Häcklers beim Häckseln blockiert, sofort Elektromotor abstellen und Netzkabel abziehen. Danach den Einfülltrichter ATO 400 abnehmen und die Ursache der Störung beseitigen.
8.9 Befüllung des Garten-Häckslers
Verletzungsgefahr!
Vor dem Befüllen des Garten-Häckslers das Kapitel "Zu Ihrer Sicherheit" (⇒ 4.), insbesondere das Unterkapitel "Während der Arbeit" (⇒ 4.6), sorgfälltig lesen und alle Sicherheitshinweise beachten. Das Befüllen des Garten-Häckslers darf nur von einer Person erfolgen.
Verletzungsgefahr!
Niemals mit der Hand in eine Einfüllöffnung greifen!
Richtige Belastung des
Elektromotors beachten. ( 8.6)
Die beiden Einfüllöffnungen (1, 2) des Garten-Häckslers sollten nicht gleichzeitig befüllt werden. Verstopfungsgefahr!
Weichmaterial:
- Beim Befüllen des Garten-Häckslers den Arbeitsbereich beachten.
(⇒ 8.4)
• Garten-Häcksler starten. (⇒ 10.5)
- Organische Pflanzenreste wie Obst- und Gemüseabfälle, Blumenschnitt, Laub, dünne Äste usw. in die Einfüllöffnung (1) für Weichmaterial werfen.
Die Einfüllöffnung (1) ausschließlich mit Weichmaterial oder mit dünnen (bis ca. 10 mm Durchmesser), stark verzweigten Ästen befüllen. Die Astzuführung (3) sollte sich bei der Befüllung mit Weichmaterial im eingeklappten Zustand befinden. (⇒ 10.10) Feuchtes oder nasses Weichmaterial führt schneller zu Verstopfungen am Gerät. Dabei den Garten-Häcksler langsamer befüllen und besonders auf die Drehzahl des Elektromotors achten. Sie sollte beim Befüllen nicht absinken.
Hartmaterial:
- Beim Befüllen des Garten-Häckslers den Arbeitsbereich beachten. (⇒ 8.4)
- Astzuführung (3) ausklappen. (⇒ 10.9)
- Maximalen Astdurchmesser beachten. (⇒ 8.3)
• Garten-Häcksler starten. (⇒ 10.5)
Verletzungsgefahr!
Um Verletzungen durch Rückschläge zu vermeiden, muss der Garten-Häcksler richtig mit Hartmaterial befüllt werden. Wenn der Garten-Häcksler von der Rückseite (d. h. der Bediener steht im Arbeitsbereich (⇒ 8.4) befüllt wird, dann sollte das Astmaterial leicht schräg angesetzt und entsprechend dem Symbol (4) an der linken Trichterwand bis zum Messerwerk geführt werden. Beim Befüllen den maximalen Astdurchmesser beachten. (⇒ 8.3) Die große Einfüllöffnung (2) dient ausschließlich der besseren Aufnahme von verzweigtem Astmaterial.
Dicke und stark verzweigte Äste (maximale Aststärke beachten) vorher mit einer Baumschere zuschneiden. Dünnen Astschnitt (bis ca. 10 mm Durchmesser) in die Einfüllöffnung (1) für Weichmaterial werfen.
- Baum- oder Heckenschnitt sowie Astmaterial langsam in die Einfüllöffnung (2) der ausgeklappten Astzuführung (3) einführen. Das Hartmaterial wird dabei vom Gerät selbstständig eingezogen. Längere Äste sollten beim Häckseln mit der Hand gestützt und geführt werden.
9. Sicherheitseinrichtungen
9.1 Elektromotor-Wiederanlaufsperre
Das Gerät kann nur mit dem Schalter in Betrieb gesetzt werden und nicht durch Einstecken der Anschlussleitung in die Steckdose.
9.2 Sicherheitsverriegelung
Der Garten-Häcksler darf nur mit korrekt verschlossenem Einfülltrichter ATO 400 in Betrieb genommen werden. Beim Lösen des Ein-/Ausschalters während des Betriebes wird der Elektromotor bzw. der Verbrennungsmotor selbstständig abgeschaltet und das Häckselwerkzeug kommt nach wenigen Sekunden zum Stillstand. Wird der Einfülltrichter ATO 400 abgenommen, dann werden die beide Messerscheiben automatisch zusätzlich mechanisch gesperrt.
9.3 Elektromotor-Auslaufbremse
Die Elektromotor-Auslaufbremse verkürzt die Auslaufzeit vom Abstellen bis zum Messerstillstand auf wenige Sekunden.
10. Gerät in Betrieb nehmen
Verletzungsgefahr!
Vor der Inbetriebnahme des Garten-Häckslers das Kapitel "Zu Ihrer Sicherheit" (⇒ 4.) sorgfältig lesen und alle Sicherheitshinweise beachten.
10.1 Garten-Häcksler elektrisch anschließen
Verletzungsgefahr!
Alle Sicherheitshinweise des Kapitels "Warnung – Gefahren durch elektrischen Strom" ( 4.2) beachten.
Die Garten-Häcksler in der Ausführung für Großbritannien haben ein 10 m langes Anschlusskabel mit einem speziellen Stecker. In diesem Großbritannien-Stecker ist eine Stecksicherung integriert.
Netzspannung und Betriebsspannung müssen übereinstimmen (siehe Leistungsschild).
Die Netzanschlussleitung muss ausreichend abgesichert sein. (⇒ )
Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282.
Die Steckverbindungen müssen spritzwassergeschützt sein. Ungeeignete Verlängerungskabel führen zu Leistungsverlusten und können Schäden am Elektromotor verursachen.
GHE 420:
Der Mindestquerschnitt der Netzanschlussleitung muss 3 x 1,5 mm² bei einer Länge von bis zu 25 m bzw. 3 x 2,5 m m² bei einer Länge von bis zu 50 m aufweisen.
Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen.
Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,334 Ohm (bei 50Hz) vorgesehen.
Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.
GHE 450:
Der Mindestquerschnitt der Netzanschlussleitung muss 5 x 1,5 mm² bei einer Länge von bis zu 25 m bzw. 5 x 2,5 m m² bei einer Länge von bis zu 50 m aufweisen. Die Steckverbindung der Anschlusskabel müssen CEE-Steckvorrichtungen sein und der Norm DIN/VDE 0623 entsprechen.
Nähere Auskünfte zum Netzanschluss gibt der Elektroinstallateur.
10.2 Netzleitung anstecken
Bei der Auswahl der Netzleitung alle Punkte des Kapitels "Gerät elektrisch anschließen" (⇒ 10.1) beachten.
GHE 420:
- Kupplung der Netzleitung am 3-poligen Netzstecker des Gerätes anstecken.
- Kabel an Zugentlastung einhängen. (⇒ 10.4)
GHE 450:
- Kupplung der Netzleitung am 5-poligen Netzstecker des Gerätes anstecken.
- Kabel an Zugentlastung einhängen. (⇒ 10.4)
10.3 Netzleitung abstecken
- Zugentlastung lösen. (⇒ 10.4)
Um Schäden an der Netzleitung zu vermeiden, darf die Netzleitung nur durch Ziehen an der Kupplung getrennt werden. Niemals am Kabel ziehen.
10.4 Zugentlastung
Während der Arbeit verhindert die 12 Zugentlastung ein ungewolltes Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät. Daher muss das Anschlusskabel durch die Zugentlastung geführt werden.
Kabel an Zugentlastung einhängen:
• Netzleitung anstecken. (⇒ 10.2)
- Mit Anschlusskabel (1) eine Schlaufe bilden und diese durch die Öffnung (2) führen.
- Schlaufe über den Haken (3) stülpen und festziehen.
Kabel an Zugentlastung aushängen:
- Schlaufe der Netzleitung vom Haken (3) lösen.
- Schlaufe des Anschlusskabels (1) aus der Öffnung (2) herausziehen.
- Netzleitung bei Bedarf abstecken. (⇒ 10.3)
10.5 Garten-Häcksler einschalten
Verletzungsgefahr!
Vor der Inbetriebnahme des Garten-Häckslers das Kapitel "Zu Ihrer Sicherheit" (⇒ 4.) sorgfältig lesen und alle Sicherheitshinweise beachten.
Vor der Inbetriebnahme prüfen, ob der Einfülltrichter ATO 400 odnungsgemäß verschlossen und der Ein- / Ausschalter (1) handfest festgezogen ist.
• Netzleitung anstecken. (⇒ 10.2)
- Den grünen Druckknopf (2) (Symbol I) bis zum Anschlag eindrücken. Der grüne Druckknopf rastet ein und bleibt im gedrückten Zustand. Der Garten-Häcksler wird in Betrieb genommen.
10.6 Garten-Häcksler ausschalten
Verletzungsgefahr!
Beim Ausschalten nicht den Auswurfbereich betreten!
Seitlich am Gerät stehend ausschalten.
Achten Sie nach dem Abstellen des Elektromotors auf den Nachlauf der Arbeitswerkzeuge, der bis zum Stillstand mehrere Sekunden beträgt.
Beachten Sie das Piktogramm an der Vorderseite des Trichteroberteils.
Stellen Sie den Elektromotor erst ab, wenn sich kein Häckselgut mehr im Gerät befindet, sonst kann es bei der Wiederinbetriebnahm Blockade an einer de Messerscheiben kom
- Durch Drehen (in beide Richtungen möglich) des schwarzen Drehknopfs (1) (Symbol O) am Ein-/Ausschalter wird der Garten-Häcksler abgestellt. Der Elektromotor des Garten-Häcklers wird abgeschaltet und automatisch abgebremst.
10.7 Drehrichtung der Messerscheiben GHE 450 prüfen
Beim Modell GHE 450 ist vor dem Arbeitsbeginn (Befüllung) die Drehrichtung der Messer zu prüfen.
Verletzungsgefahr! Während des Prüfvorgangs eine Schutzbrille tragen. Spritzschutz nur so weit nach innen drücken, bis die Messerscheibe zu sehen ist. Nicht mit der Hand bis zur Messerscheibe greifen.
- Netzleitung anstecken. (⇒ 10.2)
- Astzuführung ausklappen. (⇒ 10.9)
• Garten-Häcksler einschalten. (⇒ 10.5)
• Garten-Häcksler ausschalten. (⇒ 10.6)
- Spritzschutz der Astzuführung nach innen drücken und von oben in die Einfüllöffnung der Astzuführung schauen: Bei richtiger Drehrichtung muss sich die Messerscheibe im Uhrzeigersinn drehen.
10.8 Drehrichtung der Messerscheiben GHE 450 ändern
Bei falscher Drehrichtung (=gegen den Uhrzeigersinn) der Messerscheibe muss beim Modell GHE 450 die Drehrichtung geändert werden.
Die Drehrichtung der Messerscheiben wird durch das Umpolen des Phasenwenders am Netzstecker verändert.
- Phasenwender (1) mit Schraubendreher (2) um 180° nach links oder rechts drehen, bis dieser einrastet.
10.9 Astzuführung ausklappen
Verletzungsgefahr! Beim Aus- und Einklappen der Asthzuführung (2) sollte sich das Gerät aus Sicherheitsgründen im ausgeschalteten Zustand befinden.
- Verriegelung Astzuführung (1) nach oben drücken und halten.
- Astzuführung (2) mit der zweiten Hand langsam nach hinten (vom Gerät weg) führen.
- Verriegelung Astzuführung (1) wieder loslassen und Astzuführung (2) bis zum Anschlag ausklappen.
10.10 Astzuführung einklappen
Verletzungsgefahr!
Beim Aus- und Einklappen der Astzuführung (1) sollte sich das Gerät aus Sicherheitsgründen im ausgeschalteten Zustand befinden.
Klemmgefahr!
Beim Schließen der Astzuführung darauf achten, dass die Finger nicht zwischen Astzuführung und Einfülltrichter eingeklemmt werden.
- Astzuführung (1) langsam bis zum Anschlag einklappen (zum Gerät drücken), bis diese in der Verriegelung Astzuführung (2) einrastet.
10.11 Werkzeugfach
Werkzeugfach öffnen:
- Lasche (1) nach unten drücken und halten.
- Deckel des Werkzeugfachs (2) nach unten klappen.
Werkzeugfach schließen:
- Deckel des Werkzeugfachs (2) nach oben drücken bis die Lasche einrastet.
10.12 Häckseln
- Garten-Häcksler auf ebenen und festen Untergrund schieben und sicher abstellen.
- Feste Handschuhe anziehen, Schutzbrille und Gehörschutz aufsetzen.
- Netzleitung am Garten-Häcksler anstecken. (⇒ 10.2)
- GHE 450: Drehrichtung der Messerscheibe prüfen und gegebenenfalls ändern. (⇒ 10.7)
- Bei Hartmaterial (z. B. Baum- und Heckenschnitt) die Astzuführung ausklappen. (⇒ 10.9)
• Garten-Häcksler starten. (⇒ 10.5) - Warten, bis der Garten-Häcksler die maximale Drehzahl (Leerlaufdrehzahl) erreicht hat.
- Garten-Häcksler richtig mit Häckselgut befüllen. (⇒ 8.9)
• Garten-Häcksler ausschalten. (⇒ 10.6)
11. Wartung
Verletzungsgefahr!
Vor allen Wartungs- oder Reinigungsarbeiten am Gerät das Kapitel "Zu Ihrer Sicherheit" (⇔ 4.), insbesondere das Unterkapitel "Wartung und Reparaturen" (⇔ 4.7), sorgfältig lesen und alle Sicherheitshinweise genau beachten.
Vor dem Beginn von Wartungsarbeiten den Netzstecker abziehen.
11.1 Gerät reinigen
Verletzungsgefahr!
Sind die Messerscheiben mit Häckselmaterial bedeckt, muss zum Entfernen des Häckselmaterials eine Bürste oder ähnliches verwendet werden.
Nicht mit der Hand über das Gehäuse streifen. Verletzungsgefahr durch die Messer!
Wartungsintervall: Nach jedem Einsatz
Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer.
Das Gerät darf nur in der abgebildeten Position gereinigt werden.
- Einfülltrichter demontieren. (⇒ 11.2)
Die Kühlluftführung (Ansaugschlitze) am Gehäuse des Elektromotors von Verschmutzungen befreien, um ausreichende Kühlung des Elektromotors zu gewährleisten.
Niemals Strahlwasser auf Teile des Elektromotors bzw. Verbrennungsmotors, Dichtungen, Lagerstellen, und elektrische Bauteile wie
Schalter richten. Teure Reparaturen wären hier die Folge.
Sollten Sie Verschmutzungen und angesetzte Rückstände nicht mit einer Bürste, mit einem feuchten Tuch oder mit einem Holzstab entfernen
können, empfiehlt STIHL die Verwendung eines Spezialreinigers (z. B. STIHL Spezialreiniger).
Benutzen Sie keine aggressiven Reinigungsmittel.
Die Messerscheiben regelmäßig reinigen.
11.2 Einfülltrichter ATO 400 demontieren
Verletzungsgefahr!
Gerät ausschalten. Vor dem Ausdrehen des Ein-/Ausschalters (1) den Netzstecker ziehen.
Nur mit festen Handschuhen arbeiten.
Werden nach der Abnahme des Einfülltrichters keine Arbeiten an den Messerscheiben durchgeführt, muss aus Sicherheitsgründen die Messerabdeckung montiert werden. (⇒ 7.5)
- Netzleitung abstecken. (⇒ 10.3)
- Ein-/ Ausschalter (1) lösen und herausdrehen.
- Einfülltrichter ATO 400 (2) nach hinten klappen und abnehmen.
Nachdem der Trichter demontiert wurde, wird die Sperrvorrichtung für die Messerscheiben automatisch aktiviert.
Im versperrten Zustand kann sich die Messerscheibe dennoch um ca. 360° drehen, bis der Anschlag erreicht wird.
11.3 Messerscheiben demontieren
Verletzungsgefahr!
Nur mit Handschuhen arbeiten!
Berühren Sie nie die Messer, ehe sie nicht stillstehen.
- Einfülltrichter ATO 400 demontieren. (⇒ 11.2)
1Messerschraube lösen:
- Montagewerkzeug (1) an der Messerschraube (2) ansetzen und langsam und vorsichtig gegen den Uhrzeigersinn drehen, bis die Messerscheiben vom Anschlag gestoppt werden. Montagewerkzeug (1) abziehen.
Um Verletzungen zu vermeiden, muss zum Lösen der Messerschraube immer die Messerabdeckung montiert sein (siehe Ansicht ☐).
- Messerabdeckung montieren. (⇒ 7.5)
- Montagewerkzeug (1) durch die Bohrung der Messerabdeckung (3) stecken und an der Messerschraube (2) ansetzen.
- Messerschraube (2) mittels Montagewerkzeug (1) lösen und vollständig ausdrehen.
- Messerabdeckung demontieren. (⇒ 7.4)
- Messerschraube (2), Sicherungsscheibe (4) und Klemmring (5) abnehmen.
2Flügelmesser und Messerscheibe Weichmaterial entnehmen:
- Flügelmesser kurz (6) und Flügelmesser lang (7) abnehmen.
- Messerscheibe Weichmaterial (8) abheben.
3 Einsatz demontieren:
- Schrauben (9) lösen und entnehmen. Einsatz (10) nach oben entnehmen.
4 Messerhalter und Messerscheibe Hartmaterial demontieren:
- Schraube (11) mit Hilfe des Montagewerkzeugs (1) eindrehen und dabei den Messerhalter (12) abziehen.
- Schraube (11) ausdrehen und entnehmen.
- Messerhalter (12) mit Klemmring (13) entnehmen.
- Messerscheibe Hartmaterial (14) abheben.
11.4 Messerscheiben montieren
Verletzungsgefahr! Nur mit Handschuhen arbeiten!
Vorgeschriebenes Anziehmoment der Messerschraube von 36 - 44 Nm ist genau einzuhalten, da die sichere Befestigung der beiden Messerscheiben davon abhängt. Vor dem Aufstecken der beiden Messerscheiben durch Sichtkontrolle prüfen, ob diese in Ordnung und nicht verbogen sind und die Messer keine Kerben, Risse oder ausgebrochenen Stellen aufweisen.
Verschleißgrenzen der Messer beachten. (⇒ 11.9)
Es müssen immer beide Messerscheiben montiert werden.
Alle Montageschritte 1 bis 5 ausführen.
Vor der Montage die beiden Messerscheiben und die Messerscheibenaufnahme am Gerät reinigen. Außerdem sicherstellen, dass die Passfeder an der Messerwelle montiert ist.
1. Messerscheibe Hartmaterial einsetzen (Abbildung ☐):
- Messerscheibe Hartmaterial (1) mit den drei montierten Messern nach oben einsetzen. Die rechteckige Messeraufnahme der Messerscheibe (2) an der rechteckigen Aufnahme des Lagerringes (3) einrasten lassen.
2. Messerhalter mit Klemmring montieren (Abbildung A):
Die Ausnehmung des Klemmringes an der Messerecke positionieren, damit der Klemmring plan auf der Messerscheibe liegt.
- Klemmring (4) auf die Messerscheibe legen (Ausnehmung des Klemmrings muss das Messer umschließen).
- Messerhalter (5) auf die Antriebswelle (6) schieben. Dabei darauf achten, dass der Messerhalter in der Messerscheibe (1) einrastet und im Klemmring (4) bis zum Anschlag versenkt wird.
3. Einsatz montieren (Abbildung A):
Der Einsatz kann nur wie abgebildet montiert werden. In einer anderen Position lässt sich der Einsatz nicht einschieben.
• Einsatz (7) wie abgebildet einsetzen.
- Schrauben (8) eindrehen und mit 33 - 37 Nm festziehen.
4. Messerscheibe Weichmaterial und Flügelmesser einsetzen (Abbildung B):
- Messerscheibe Weichmaterial (9) mit den vier montierten Messern nach oben einsetzen.
Als erstes Flügelmesser muss das längere der beiden eingesetzt werden. Anschließend das zweite Flügelmesser 90° versetzt zum ersten Flügelmesser einsetzen.
- Flügelmesser lang (10) einsetzen. Flügelmesser kurz (11) um 90° versetzt einsetzen.
5. Messerscheiben befestigen (Abbildung B):
- Klemmring (12) aufstecken und zusammen mit der Sicherungsscheibe (13) und der Messerschraube (14) festdrehen.
- Montagewerkzeug (15) an der Messerschraube (14) ansetzen und langsam und vorsichtig im Uhrzeigersinn drehen, bis die Messerscheiben vom Anschlag gestoppt werden. Montagewerkzeug (15) abziehen.
Verletzungsgefahr!
Zum Festziehen der Messerschraube muss immer die Messerabdeckung montiert sein (siehe Ansicht Z).
- Messerabdeckung montieren. (⇒ 7.5)
- Montagewerkzeug (15) durch die Bohrung der Messerabdeckung (16) stecken und an der Messerschraube (14) ansetzen.
- Messerschraube (14) mit 36 - 44 Nm festziehen.
- Einfülltrichter ATO 400 montieren. (⇒ 7.6)
11.5 Gegenmesser demontieren
Verletzungsgefahr!
Nur mit festen Handschuhen arbeiten!
- Einfülltrichter ATO 400 bzw. Messerabdeckung demontieren. (⇒ 11.2), (⇒ 7.4)
• Schraube (1) lösen und entnehmen.
- Gegenmesser (2) nach oben entnehmen.
11.6 Gegenmesser montieren
Verletzungsgefahr!
Nur mit festen Handschuhen arbeiten!
- Einfülltrichter ATO 400 bzw. Messerabdeckung demontieren. (⇒ 11.2), (⇒ 7.4)
- Gegenmesser (1) in die Aufnahme (2) des Gehäuses einsetzen.
- Schraube (3) eindrehen und mit 28 - 32 Nm festziehen.
- Einfülltrichter ATO 400 montieren. (⇒ 7.6)
11.7 Messer wenden
Verletzungsgefahr!
Nur mit festen Handschuhen arbeiten!
Bei stumpfen Messern wird empfohlen, alle Messer der jeweiligen Messerscheibe zu wenden. Alle Messer (unabhängig von der Messergeometrie) sind identisch zu wenden.
- Messerscheiben demontieren. (⇒ 11.3)
Verletzungsgefahr!
Zur Vermeidung von Verletzungen sollten die Messerscheiben vor der Montage bzw. Demontage der Messer immer niedergespannt werden.
Vier Messer der Messerscheibe Weichmaterial wenden (Abbildung A):
1. Demontieren:
- Schrauben (1) lösen und mit Muttern (2) entnehmen.
- Messer (3) nach oben entnehmen.
2. Montieren:
- Messerscheibe reinigen.
- Messer (3) wenden und mit der scharfen Kante frei liegend auf die Messerscheibe legen und die Bohrungen in eine Flucht bringen.
- Schrauben (1) durch die Bohrungen stecken und Muttern (2) eindrehen. Muttern (2) mit 8 - 10 Nm festziehen.
Drei Messer der Messerscheibe Hartmaterial wenden (Abbildung B):
1. Demontieren:
- Schrauben (4) und Schrauben M8 (5) lösen und mit Muttern (6) und Muttern M8 (7) entnehmen.
- Messer (8) und Messer (9) nach oben entnehmen.
2. Montieren:
Zwischen den beiden Messern (8) darf nach der Montage kein Spalt bleiben. Ein Spalt zwischen den beiden Messern vermindert die Einzugsfunktion.
- Messerscheibe reinigen.
- Messer (8) wenden, mit der scharfen Kante frei liegend auf die Messerscheibe legen und die Bohrungen in eine Flucht bringen.
-
Schrauben (4) durch die Bohrungen stecken und Muttern (6) eindrehen. Nicht festziehen!
-
Die beiden Messer (8) (siehe kleine Abbildung) zusammen drücken und halten. Es darf kein Spalt zwischen den beiden Messern (8) bleiben.
- Muttern (6) mit 8 - 10 Nm festziehen.
- Messer (9) wenden und mit der scharfen Kante frei liegend auf die Messerscheibe legen.
- Schrauben M8 (5) durch die Bohrungen stecken und Muttern M8 (7) eindrehen und mit 16 - 20 Nm festziehen.
11.8 Messer schärfen
Es wird empfohlen, dass das Schärfen aller Messer ausschließlich von einem Fachhändler durchgeführt wird, da sich bei falsch geschliffenen Messern (falscher Schärfwinkel, Unwucht durch ungleich geschliffene Messer usw.) die Funktion (Einzug des Häckselmaterials, Standfestigkeit der Schneiden usw.) des Garten-Häckslers verschlechtern kann.
Während des Schleifvorgangs ist immer eine Schutzbrille zu tragen. Achten Sie darauf, dass sich keine Personen im Gefahrenbereich aufhalten.
- Messerscheiben demontieren. (⇒ 11.3)
- Messer demontieren. (⇒ 11.7)
Schärfwinkel:
Der Schärfwinkel aller Messer beträgt 30°.
Anleitung zum Schärfen der Messer:
Die Messer müssen unter Beachtung folgender Punkte nachgeschärft werden:
- Messer beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert ist.
- Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
- Messer vor dem Einbau auf Beschädigungen kontrollieren: Messer müssen erneuert werden, wenn Kerben und Risse sichtbar sind, oder wenn die Verschleißgrenzen erreicht sind.
- Messerschneiden unter Beachtung der Angabe des Schärfwinkels nachschärfen.
- Messer gegen die Schneide schärfen.
- Nach dem Schärfvorgang den entstandenen Schleifgrat an der Schneidkante gegebenfalls mit einem feinen Schleifpapier entfernen.
11.9 Verschleißgrenzen der Messer
Vor dem Erreichen der angegebenen Verschleißgrenzen (A, B, C, D) sind die jeweiligen Messer zu wenden bzw. zu tauschen. STIHL empfiehlt den STIHL Fachhändler.
Die Messung der angegebenen Werte muss bei allen Messern an mehreren Messpunkten (empfohlen zwei bis drei) entlang der Schneidkante durchgeführt werden. Der kleinste Wert eines Messers ist zu verwenden.
Es wird empfohlen, immer alle Messer zu wenden bzw. zu tauschen!
1 Messerübersicht
2 Stück Flügelmesser (1)
6 Stück Messer (2)
1 Stück Messer (3)
1 Stück Gegenmesser (4)
Messerscheibe Weichmaterial:
Die Messerscheibe Weichmaterial ist mit vier Messern bestückt.
Messerscheibe Hartmaterial:
Die Messerscheibe Hartmaterial ist mit zwei Messern und einem Schnitzelmesser bestückt.
- Messerscheiben demontieren. (⇒ 11.3)
2 Verschleißgrenze Flügelmesser (1):
Das Messverfahren und der angegebene Wert sind für beide Flügelmesser gleich.
An den beiden Flügelmessern kann durch ungleiche Beanspruchung der Schneidkanten ein asymmetrischer Verschleiß auftreten.
Minimale Messerbreite (A) der beiden Flügelmesser (1):
A = 39 mm
3Verschleißgrenze Messer (2):
Bei den Messern (2) handelt es sich um Wendemesser. Nach Erreichen der angegebenen Verschleißgrenze (B) kann das Messer bis zum Erreichen der Verschleißgrenze nachgeschärft und gewendet werden, bevor es ersetzt werden muss.
- Den in der Abbildung dargestellten Abstand (B) vom großen Durchmesser der Bohrung zur Schneidkante (X) messen.
- An der zweiten Bohrung am Messer den Vorgang wiederholen.
Mindestabstand (B) an den Messern (2): B = 6 mm
Unterschreitet einer der beiden gemessenen Abstände den Mindestabstand (B), muss das jeweilige Messer (2) gewendet bzw. ersetzt werden.
4 Verschleißgrenze Messer (3):
Beim Messer (3) handelt es sich um ein Wendemesser. Nach Erreichen der angegebenen Verschleißgrenze (C) kann das Messer (3) bis zum Erreichen der Verschleißgrenze nachgeschärft und gewendet werden, bevor es ersetzt werden muss.
- Den Abstand (C) im rechten Winkel zur Schneidkante messen.
Mindestabstand (C) am Messer (3): C = 7 mm
Unterschreitet der gemessene Abstand den Mindestabstand (C), muss das Messer (3) gewendet bzw. ersetzt werden.
5 Verschleißgrenze Gegenmesser (4):
Am Gegenmesser (4) kann durch ungleiche Belastung der Schneidkante ein asymmetrischer Verschleiß auftreten.
- Das Gegenmesser (4) ist zu ersetzen, bevor die Kante (D) an der Messerspitze (5) weggeschliffen und nicht mehr zu sehen ist.
11.10 Elektromotor und Räder
Der Elektromotor ist wartungsfrei.
Die Lager der Räder sind wartungsfrei.
11.11 Serviceintervalle
Wartung durch den Fachhändler
Es wird empfohlen den Garten-Häcksler von einem Fachhändler warten zu lassen. STIHL empfiehlt den STIHL Fachhändler.
Profi-Einsatz (Verwendung des Garten-Häckslers im gewerblichen Bereich): halbjährlich
Privatanwender: jährlich
Wartungsintervall der Schneideinheit:
Vor jedem Einsatz: Schneideinheit (bestehend aus Messerscheibe, Messer, Sicherscheibe, Klemmring und Schraube) auf festen Sitz, Risse oder andere Beschädigungen prüfen.
Verschleißgrenzen der Messer überprüfen. (⇒ 11.9)
11.12 Aufbewahrung und Winterpause
Garten-Häcksler in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass das Gerät außerhalb der Reichweite von Kindern ist.
Den Garten-Häcksler nur in betriebssicherem Zustand und mit montiertem Einfülltrichter ATO 400 oder montierter Messerabdeckung einlagern.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerät, prüfen Sie die gesamte Maschine auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile.
Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben.
Bei längerer Stilllegung des Garten-Häckslers (Winterpause) die nachfolgenden Punkte beachten:
- Alle äußeren Teile des Gerätes sorgfältig reinigen
- Sämtliche beweglichen Teile gut einölen bzw. einfetten.
12. Transport
Verletzungsgefahr!
Das Kapitel "Zu Ihrer Sicherheit", insbesondere das Kapitel "Transport" sorgfältig lesen und beachten. (⇒ 4.4)
Den Garten-Häcksler nur mit montiertem Einfülltrichter ATO 400 und eingeklappter Astzuführung transportieren.
Wird der Garten-Häcksler ohne Einfülltrichter ATO 400 transportiert, muss aus Sicherheitsgründen (freiliegende Messer) die Messerabdeckung montiert werden. (⇒ 7.5)
Tragen Sie den Garten-Häcksler zu zweit und niemals ohne geeignete Sicherheitsbekleidung (Sicherheitsschuhe, Handschuhe).
Vor dem Anheben oder Kippen des Gerätes das im Kapitel "Technische Daten" angegebene Gewicht beachten. (⇒ 17.)
Garten-Häcksler ziehen oder schieben (Abbildung A):
- Garten-Häcksler am Transportgriff (1) festhalten und nach hinten kippen, bis das Gerät auf den Rädern steht.
- Der Garten-Häcksler kann langsam (Schritttempo) gezogen oder geschoben werden.
Verletzungsgefahr bei Stufen, Absätzen und schrägen Rampen!
Aufgrund des Gewichtes ist besondere Vorsicht an Treppen, Bordsteinen, Absätzen, sonstigen Erhöhungen und schrägen Rampen geboten.
Das Gerät über Stufen, Absätze, sonstige Erhöhungen und schräge Rampen hinunterschieben und nicht ziehen. Dabei muss der Benutzer immer höher als das Gerät stehen um bei einem Verlust der Kontrolle über das Gerät nicht zusätzlich überrollt zu werden.
Das Gerät über maximal zwei bis drei Stufen schieben! Über mehrere Stufen das Gerät mit Hilfe einer zweiten Person tragen.
Verletzungsgefahr durch das hohe Gewicht des Gerätes!
Garten-Häcksler anheben oder tragen (Abbildung B):
Aufgrund des großen Gewichtes (> 50 kg) wird dringend empfohlen, das Gerät nicht zu tragen, sondern nur durch Schieben auf den Rädern zu versetzen.
Für Hebevorgänge bzw. kurze Tragestrecken müssen geeignete Hebevorrichtungen verwendet werden.
Beim manuellen Anheben sind jedenfalls 2 Personen erforderlich.
Tragen Sie geeignete Schutzkleidung, die Unterarme und Oberkörper zur Gänze bedeckt.
- Garten-Häcksler am Transportgriff (1) und an beiden schwarzen Standfüßen (2) festhalten und anheben bzw. tragen.
Garten-Häcksler auf einer Ladefläche transportieren (Abbildung C):
Verletzungsgefahr!
Den Garten-Häcksler beim Transport immer sichern. Niemals ungesichert transportieren!
Den Garten-Häcksler beim Transport auf einer Ladefläche mit geeigneten Befestigungsmitteln gegen Verrutschen sichern. Seile bzw. Gurte an folgenden Punkten des Gerätes festmachen:
– Achse (Innenseite des Radfußes)
- Radfuß links
- Radfuß rechts
– Einfülltrichter ATO 400
13. Verschleiß minimieren und Schäden vermeiden
Wichtige Hinweise zur Wartung und Pflege der Produktgruppe
Garten-Häcksler Elektro (STIHL GHE)
Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Firma STIHL jede Haftung aus.
Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem STIHL Gerät:
1. Verschleißteile
Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.
Dazu gehören u.a.:
- Messer
- Messerscheibe
2. Einhaltung der Vorgaben dieser Gebrauchsanleitung
Benutzung, Wartung und Lagerung des STIHL Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
- nicht ausreichend dimensionierte Zuleitung (Querschnitt),
– falschen elektrischen Anschluss (Spannung), - nicht von STIHL freigegebene Veränderungen am Produkt,
– die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind, - nicht bestimmungsgemäße
Verwendung des Produktes,
– den Einsatz des Produktes bei Sport- oder Wettbewerbsveranstaltungen,
– Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.
Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.
Dazu zählen unter anderem:
– Schäden am Elektromotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Kühlrippen, Lüfterrad),
- Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung,
– Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen,
- Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.
14. Übliche Ersatzteile
Messerscheibe Weichmaterial komplett: 6012 700 5110
Messerscheibe Hartmaterial komplett: 6012 700 5100
Flügelmesser lang: 6012 702 0310
Flügelmesser kurz: 6012 702 0300
Messer (6x): 6008 702 0121
Messer (1x): 6012 702 0100
Gegenmesser: 6012 702 0500
15. Umweltschutz
Häckselgut gehört nicht in den Müll, sondern soll kompostiert werden.
Verpackungen, Gerät und Zubehöre sind aus
recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.
Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen.
15.1 Entsorgung
Machen Sie das Gerät vor der Entsorgung unbrauchbar.
Dazu insbesondere das Netzkabel bzw. die Anschlussleitung zum Elektromotor entfernen.
Verletzungsgefahr durch die Messer!
Lassen Sie auch einen ausgedienten Garten-Häcksler niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und die Messer außerhalb der Reichweite von Kindern aufbewahrt werden.
16. EU- Konformitätserklärung
16.1 Garten-Häcksler STIHL GHE 420.0, GHE 450.0
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
– Bauart: Elektro-Garten-Häcksler
- Fabrikmarke: STIHL
– Typ: GHE 420.0, GHE 450.0
– Serienidentifizierung: 6012
den einschlägigen Bestimmungen der Richtlinien 2000/14/EC, 2006/42/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 und EN 61000-3-3 (soweit anwendbar).
Name und Anschrift der beteiligten benannten Stelle:
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.
GHE 420.0
– Gemessener Schallleistungspegel: 102,1 dB(A)
– Garantierter Schallleistungspegel: 106 dB(A)
GHE 450.0
– Gemessener Schallleistungspegel: 104,2 dB(A)
– Garantierter Schallleistungspegel: 108 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Garten-Häcksler angegeben.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
i. V.
Matthias Fleischer, Bereichsleiter Forschung und Entwicklung
i. V.
Sven Zimmermann, Bereichsleiter Qualität
16.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
16.3 Anschriften STIHL
Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
17. Technische Daten
GHE 420.0 / GHE 450.0:
Serienidentifizierung 6012
Frequenz 50 Hz
Schutzklasse I
Schutzart spritzwasserge-
schützt (IPX4)
Betriebsart P40
40 s Belastungs-
zeit
60 s Leerlaufzeit
Schneideinheit Multi-Cut 450
Nenndrehzahl
Elektromotor 2800 U/min
Antrieb
Schneideinheit permanent
Rad-∅ 250 mm
L/B/H 108/51/137 cm
Gewicht 52 kg / 52 kg
GHE 420.0:
Motor, Bauart Elektromotor (\~)
GHE 420.0:
Typ BSRBF 0,75/2-C
Spannung 230 V
Aufnahmeleistung 3000 W
Absicherung 16 A *
Gemäß Richtlinie
2000/14/EC:
Garantierter Schall-
leistungspegel L_WAd 106 dB(A)
Gemäß Richtlinie
2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 98 dB(A)
Unsicherheit K_pA 4 dB(A)
Maximaler
Astdurchmesser 50 mm
GHE 450.0:
Motor, Bauart Elektromotor (3\~)
Typ BSRF 0,75/2-C
Spannung 400 V
Aufnahmeleistung 3800 W
Absicherung 10 A
Gemäß Richtlinie
2000/14/EC:
Garantierter Schall-
leistungspegel L_WAd 108 dB(A)
Gemäß Richtlinie
2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 95 dB(A)
Unsicherheit K_pA 4 dB(A)
Maximaler
Astdurchmesser 55 mm
\* Achtung
Bei einer Netzabsicherung unter 16 A kann beim Anlaufen bzw. bei starker Belastung des Gerätes die Netzsicherung häufig auslösen.
17.1 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben.
18. Fehlersuche
✗ eventuell einen Fachhändler aufsuchen, STIHL empfiehlt den STIHL Fachhändler.
Störung:
Elektromotor läuft nicht an
Mögliche Ursache:
– Schutz des Elektromotors aktiviert
- Keine Netzspannung
– Anschlusskabel/Stecker bzw. Steckerkupplung oder Schalter defekt
– Sicherung des Großbritannien-Steckers beschädigt (betrifft nur Geräte für Großbritannien)
- Einfülltrichter ATO 400 nicht vorschriftsmäßig verschlossen – Sicherheitstrennschalter in Funktion (Sicherheitsverriegelung)
– Messerscheibe blockiert
Abhilfe:
– Gerät abkühlen lassen (⇒ 8.7)
- Netzleitung und Absicherung überprüfen ✗ (⇒ 10.1)
– Kabel, Stecker, Kupplung bzw. Schalter überprüfen bzw. auswechseln (Elektrofachmann) ✕ (⇒ 10.1)
- Sicherung tauschen ✗ (⇒ 10.1)
– Einfülltrichter ATO 400 vorschriftsmäßig schließen und festschrauben (Ein-/Ausschalter festdrehen) (⇔ 7.6)
– Einfülltrichter demontieren und Häckselrückstände im Gehäuse entfernen (Achtung: Netzkabel abziehen) ( 11.2)
Störung:
Verminderte Häckselleistung
Mögliche Ursache:
- Stumpfe Messer
– Falsch geschliffene Messer
– Zu langes Netzkabel
– Verbogene Messerscheibe
– GHE 450: Falsche Drehrichtung der Messerscheibe
Abhilfe:
– Messer wenden oder nachschärfen ✗ (⇒ 11.7), (⇒ 11.8)
- Messer richtig schärfen ✗ (⇒ 11.8)
– Kürzeres Netzkabel verwenden (⇒ 10.1)
- Messerscheibe durch Sichtkontrolle prüfen ✗
– GHE 450: Drehrichtung der Messerscheibe ändern (⇒ 10.7), (⇒ 10.8)
Störung:
Häckselgut wird nicht eingezogen
Mögliche Ursache:
– GHE 450: Falsche Drehrichtung der Messerscheibe
– Stumpfe oder falsch geschärfte Messer
- Spalt zwischen den beiden Messern (Messerscheibe Hartmaterial)
– Messerabdeckung nicht entfernt
Abhilfe:
– GHE 450: Drehrichtung der Messerscheibe ändern (⇒ 10.7), (⇒ 10.8)
– Messer nachschleifen und dabei genau den Schärfwinkel beachten ✗ (⇒ 11.8)
– Messer ohne Spalt auf der Messerscheibe Hartmaterial montieren ( 11.7)
- Messerabdeckung demontieren
(⇒ 7.4)
19. Serviceplan
19.1 Übergabebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihrem STIHL
Fachhändler.
Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.
Service ausgeführt am
Datum nächster Service
Dear Customer,
STIHL Tirol GmbH Hans Peter Stihl-Strasse 5 6336 Langkampfen Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
18. Recherche des pannes
| Technische gegevens | 115 |
REACH 116
Defectopsporing 116
15. Milieubescherming
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
17. Technische gegevens
GHE 420.0 / GHE 450.0:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Norimberga
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefono: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Hans Peter Stihl-Straße 5
6336 Langkampfen
Áustria
TÜV Rheinland LGA Products GmbH Tillystraße 2
Produktkomponenter 208
Kompostkvern STIHL GHE 420.0, GHE 450.0 221
Tekniske data 221
REACH 222
Feilsøking 222
Serviceplan 223
6. Produktkomponenter
Nr. Betegnelse Ant.
A Basisenhet 1
B Påfyllingstrakt ATO 400 1
C Høyre hjulfot 1
D Venstre hjulfot 1
Hans Peter Stihl-Straße 5
6336 Langkampfen
∅sterrike
Hans Peter Stihl-Straße 5
Hans Peter Stihl-Straße 5
6336 Langkampfen
Itävalta
STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Østrig
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
Hans Peter Stihl-Straße 5
6336 Langkampfen
Avstrija
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nürnberg
