GHE 450 - Høvel STIHL - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis GHE 450 STIHL i PDF-format.
| Produkttype | Flishugger (hagekvern) |
| Merke | STIHL |
| Modell | GHE 450 |
| Mål (L x B x H) | 108 cm x 51 cm x 137 cm |
| Vekt | 52 kg |
| Strømforsyning | 400 V / 3~ / 50 Hz |
| Effektforbruk | 3800 W |
| Sikringsbeskyttelse | 10 A |
| Maksimal grendiameter | 55 mm |
| Kuttemekanisme | Multi-Cut 450 |
| Nominell motorturtall | 2800 o/min |
| Hjuldiameter | 250 mm |
| Garantert lydeffektnivå | 108 dB(A) |
| Lydtrykknivå | 95 dB(A) |
| Beskyttelsesklasse | I |
| Beskyttelsestype | IPX4 (beskyttet mot sprutvann) |
| Sikkerhetsinnretninger | Blokkering av omstart, traktlås, retardasjonsbrems |
| Vedlikehold | Rengjøring etter hver bruk, sliping/vending av kniver, kontroll av slitasjegrenser |
| Vanlige reservedeler | Knivskiver, kniver, motkniv (referanser i bruksanvisning) |
| Garanti | Se produsentens vilkår |
Ofte stilte spørsmål - GHE 450 STIHL
Brukerspørsmål om GHE 450 STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høvel i PDF-format gratis! Finn veiledningen din GHE 450 - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GHE 450 av merket STIHL.
BRUKSANVISNING GHE 450 STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer våre produkter i topp kvalitet i samsvar med behovene til våre kunder. Dermed skapes produkter med høy pålitelighet selv ved ekstrem belastning.
STIHL står også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rådføring og opplæring, samt omfattende teknisk omsorg.
Vi takker for din tiltro og ønsker deg god fornøyelse med ditt STIHL produkt.
Dr. Nikolas Stihl
VIKTIG! LESES F∅R BRUK OG OPPBEVARES.
1. Innholdsfortegnelse
Om denne bruksanvisningen 202
Generell informasjon 202
Slik leser du denne
bruksanvisningen 202
Nasjonale varianter 202
Maskinbeskrivelse 203
For din egen sikkerhet 203
Generell informasjon 203
Advarsel – fare på grunn av elektrisk strøm 204
Bekledning og utstyr 204
Transport av maskinen 204
Før arbeidet 205
Under arbeidet 205
Vedlikehold og reparasjoner 207
Lagring ved lengre driftsopphold 207
Kassering 208
Symbolforklaring 208
Gjøre maskinen klar for bruk 209
Montere utkastsjakten 209
Montere understellet 209
Montere påfyllingstrakten ATO 400 210
Informasjon om arbeid 210
Hvilke materialer kan bearbeides? 210
Brukerens arbeidsområde 210
Maskinens arbeidsstilling 210
Riktig belastning av maskinen 210
Overbelastningsvern 211
Hvis kompostkvernens klippeenhet blokkeres 211
Påfylling av kompostkvernen 211
Sikkerhetsutstyr 212
Omstartsperre for elektrisk motor 212
Sikkerhetslås 212
Den elektriske motorens etterløpsbrems 212
Ta maskinen i bruk 212
Demontere påfyllingstrakten ATO 400 215
Demontere knivskivene 215
Montere knivskivene 216
Demontere motkniven 216
Montere motkniven 216
Snu knivene 217
Slipe knivene 217
Knivenes slitegrenser 218
Oppbevaring og vinterlagring 218
Transport 219
Minimere slitasjen og unngå skader 220
Vanlige reservedeler 220
Miljøvern 220
Kassering 221
EU-samsvarserklæring 221
Bekreftelse av overleveringen 223
Servicebekreftelse 223

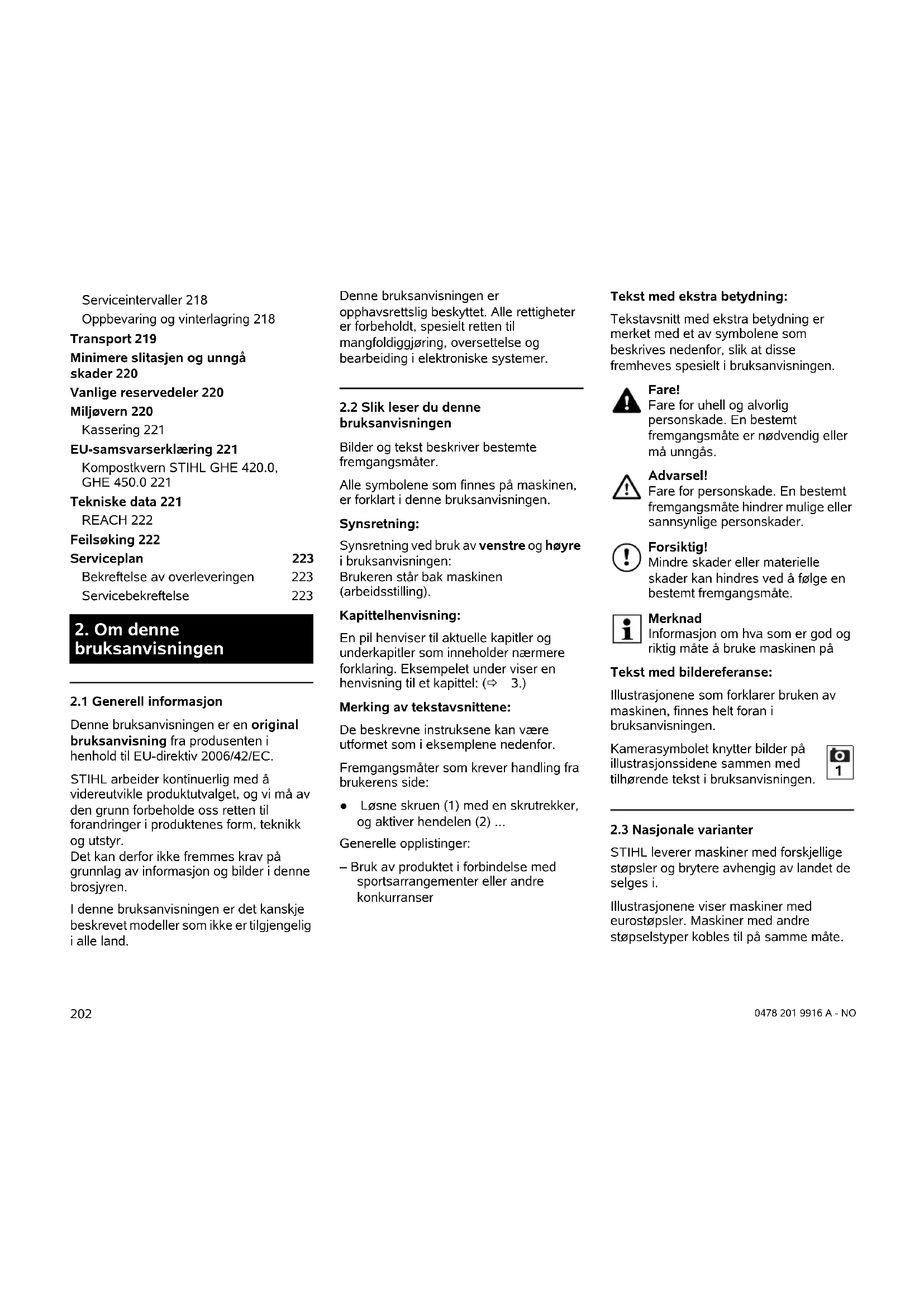

2. Om denne bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med å videreutvikle produktutvalget, og vi må av den grunn forbeholde oss retten til forandringer i produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.
I denne bruksanvisningen er det kanskje beskrevet modeller som ikke er tilgjengelig i alle land.
Denne bruksanvisningen er opphavsrettslig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjøring, oversettelse og bearbeiding i elektroniske systemer.
2.2 Slik leser du denne bruksanvisningen
Bilder og tekst beskriver bestemte fremgangsmåter.
Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.
Synsretning:
Synsretning ved bruk av venstre og høyre i bruksanvisningen:
Brukeren står bak maskinen (arbeidsstilling).
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan være utformet som i eksemplene nedenfor.
Fremgangsmåter som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser
Tekst med ekstra betydning:
Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen.
Fare!
Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås.
Advarsel!
Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader.
Forsiktig!
Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte.
Merknad
Informasjon om hva som er god og riktig måte å bruke maskinen på
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.
Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.
2.3 Nasjonale varianter
STIHL leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i.
Illustrasjonene viser maskiner med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.
3. Maskinbeskrivelse
1 Påfyllingstrakt ATO 400
2 Av/på-bryter
3 Basisenhet
4 Utkastsjakt
5 Hjulfot
6 Hjul
7 Kvistmating
8 Transporthåndtak
9 Lås for kvistmating
10 Merkeplate med maskinnummer
11 Verktøyrom
12 Støpsel GHE 420
13 Støpsel GHE 450
14 Strekkavlastning
4. For din egen sikkerhet
4.1 Generell informasjon
Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen.
Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt
sted for senere bruk.
Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen.
Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sørg for å få kyndig og praktisk opplæring før du tar i bruk maskinen for første gang. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte.
Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen.
Selv om du betjener maskinen forskriftsmessig, vil det alltid være noe risiko forbundet med bruken.
Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med.
Forsikre deg om at brukeren er fysisk, sensorisk og psykisk i stand til å betjene og arbeide med maskinen. Brukere med nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig eller får yrkesopplæring under tilsyn iht. nasjonale bestemmelser.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne.
Maskinen er utviklet for privat bruk.
Obs – fare for ulykker!
STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.
Kompostkvernen skal ikke brukes (ufullstendig liste):
– til andre materialer (f.eks. glass og metall)
– til annet arbeid enn det som er beskrevet i denne bruksanvisningen
- til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is)
Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbudt, og vil føre til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren.
Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn).
Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.
Ikke slipp maskinen før den står på et flatt underlag og ikke kan begynne å rulle av seg selv.
4.2 Advarsel – fare på grunn av elektrisk strøm
Obs! Fare for elektrisk støt!
Strømledning, støpsel, av/på-bryter og tilkoblingsledning. Skadede kabler,
koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå fare for elektrisk støt.
Maskinen skal først tas i bruk etter at strømledningen er rullet ut.
Ved bruk av en kabeltrommel skal denne alltid rulles helt ut før bruk.
Bruk aldri en skadet skjøteledning. Skift ut defekte ledninger med nye, og forsøk aldri å reparere en skjøteledning.
Hvis strømledningen eller skjøteledningen skades under drift, skal den umiddelbart kobles fra strømforsyningen. Ta aldri i en skadet strømledning eller skjøteledning.
Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring.
Vedlikeholds- og reparasjonsarbeid på strømledningen skal bare utføres av spesialutdannede fagpersoner.
Fare for elektrisk støt!
Kutteenhetene (knivene) skal ikke berøres før maskinen er koblet fra strømnettet.
Tilkoblingsledningene som brukes, skal alltid være tilstrekkelig sikret.
Arbeid ikke när det regner eller er vått ute.
Ikke la maskinen stå ute i regn uten at den er dekket til.
Bruk bare fuktighetsisolerte skjøteledninger for utendørsbruk som er egnet for bruk med maskinen (⇒ 10.1).
Ta støpselet ut av stikkontakten uten å dra i tilkoblingsledningen.
Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger.
4.3 Bekledning og utstyr
Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet.
Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs. kjeledress (ikke arbeidsfrakk).
Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet.
Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.
4.4 Transport av maskinen
Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler.
Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slår du av den elektriske motoren, venter til knivene har stanset, og trekker ut støpselet.
Transporter maskinen bare når den elektriske motoren er avkjølt.
Maskinen må bare transporteres med påfyllingstrakten montert forskriftsmessig og kvistmatingen felt inn.
Hvis det ikke er mulig å transportere maskinen med montert trakt, må knivdekselet monteres på. Utildekkede kniver innebærer fare for personskader! (⇒ 7.5)
Vær spesielt oppmerksom på vekten när maskinen skal snus.
Bruk egnet lasteutstyr (lasterampe, løfteanordninger).
Av sikkerhetsgrunner må de angitte helningsvinklene ikke overskrides ved transport og lasting:
- 10° (17,6 %) sidehelningsvinkel,
- 10° (17,6 %) helningsvinkel i lengderetning.
Sikre maskinen og tilhørende deler (f.eks. demontert trakt) på lasteflaten med tilstrekkelig dimensjonerte festemidler (stropper, tau osv.) i festepunktene som er beskrevet i bruksanvisningen. (⇒ 12.)
Trekk eller skyv maskinen i skrittempo. Ikke slep maskinen!
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.
4.5 Før arbeidet
Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Overhold de lokale forskriftene for när på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Skift ut eventuelle slitte eller defekte deler før du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din STIHL forhandler.
– at maskinen er i driftssikker stand. Det innebærer at dekslene og beskyttelsesanordningene skal være på plass og i feilfri stand.
– at støpselet kobles til en forskriftsmessig installert stikkontakt
- at isolasjonen til tilkoblings- og skjøteledningen, støpselet og koblingen er i feilfri stand
- at maskinen som helhet (hus, den elektriske motoren, beskyttelsesanordninger, festeelementer, kniver, knivaksel, knivskiver osv.) ikke er slitt eller skadet.
– at det ikke finnes kvernemateriale i maskinen, og at påfyllingstrakten er tom
– at alle skruer, muttere og andre festeelementer er på plass og tilstrammet. Løse skruer og muttere må festes med riktig tiltrekkingsmoment før bruk.
For å redusere faren for person- og materialskader skal maskinen kun brukes utendørs og ikke nær en vegg eller andre ubevegelige gjenstander (umulig for brukeren å komme seg unna, fare for knusing av glassruter, riper på biler osv.).
Gjør deg kjent med hvordan av/på-bryteren brukes, slik at du kan handle raskt og riktig i nødsituasjoner.
Når kompostkvernen er i arbeidsposisjon, skal påfyllingsåpningen alltid være helt dekket av sprutbeskyttelsen. Hvis dette ikke er tilfellet, må sprutbeskyttelsen skiftes ut.
Fare for personskade!
Sørg for at maskinen er i forskriftsmessig montert tilstand ved hver bruk. Maskinen må ikke brukes hvis den mangler
f.eks. hjul eller føtter siden sikkerhetsavstandene da ikke lenger er garantert. Maskinen kan i tillegg være mindre stabil.
Kontroller alltid visuelt at maskinen er i forskriftsmessig stand før den tas i bruk!
Forskriftsmessig betyr at maskinen er ferdig montert, det vil si:
– Traktoverdelen er montert på traktunderdelen
– Kvistmatingen er montert
– Påfyllingstrakten er montert på basisenheten
– Den komplette hjulfoten er montert
– Begge hjulene er montert
– Alle sikkerhetsanordninger
(utkastkanal, sprutbeskyttelse osv.) er på plass og i orden
– Begge kutteenhetene (knivskivene) er montert
– Alle knivene er forskriftsmessig montert Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås.
Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag.
Arbeid bare i dagslys eller med god kunstig belysning.
Arbeidsområdet må være rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett å snuble i.
Brukeren skal ikke stå høyere enn maskinen.
Starte:
Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger.
Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (⇒ 10.5)
Stå ikke foran utkaståpningen när forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen när den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader.
Unngå hyppige innkoblinger i løpet av kort tid (ikke trykk på av/på-bryteren unødvendig).
Fare for overoppheting av den elektriske motoren!
Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart.
Egnede tiltak må iverksettes (for eksempel tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).
Bruk:
Fare for personskader!
Hold aldri hender eller føtter under, over eller ved roterende deler.
Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen når maskinen er i gang. Hold alltid hodet og kroppen i sikker avstand fra påfyllingsåpningene.
Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor
fare for skader på øyne, ansikt, fingre, hender osv.
Pass på at du alltid står stødig. Ikke strekk deg fremover.
Sprutbeskyttelsen må ikke endres (fjernes, felles opp, komme i klem, skades osv.) under bruk.
Stå i det beskrevne arbeidsområdet når du fyller på kvernemateriale. Pass på at du står i arbeidsområdet under hele arbeidet, og ikke beveger deg inn i utkastsonen. (→ 8.4)
Fare for personskader!
Under arbeidet kan kvernet materiale slynges tilbake oppover. Bruk derfor beskyttelsesbriller og hold ansiktet unna påfyllingsåpningene.
Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang.
Hvis maskinen velter under arbeidet, må den elektriske motoren straks slås av og støpselet trekkes ut.
Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag.
Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel metallbiter, steiner, plast eller glass inn i kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten. Av samme årsak er det også viktig å fjerne eventuelle tilstoppinger med én gang.
Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Bruk hansker!
Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av.
STOP
Slå av den elektriske motoren, øpselet og vent til alt roterende anser
- før du går fra maskinen, eller när den skal stå uten tilsyn
- før du flytter, løfter, vipper, skyver eller trekker maskinen
- før du løsner låseskruen og åpner maskinen
- før du transporterer maskinen
– før du fjerner blokkeringer eller tilstoppinger i kutteenheten, påfyllingstrakten, kvistmatingen eller utkastkanalen - før arbeider på knivskivene
- før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den
Slå av den elektriske motoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut støpselet, fjern påfyllingstrakten og utfør følgende trinn:
- Kontroller maskinen, spesielt kutteenheten (kniver, knivskiver, knivaksel, knivskrue, klemring) for skader, og få en fagperson til å utføre de nødvendige reparasjonene, før du på nytt starter og arbeider med den igjen.
- Kontroller at alle delene til klippeenheten sitter fast. Stram skruene om nødvendig (pass på riktig tiltrekkingsmoment).
– Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.
4.7 Vedlikehold og reparasjoner
Sett maskinen på et plant og stabilt underlag, slå av den elektriske motoren og trekk ut støpslet før du starter
vedlikeholdsarbeider (rengjøring, reparasjon osv.), og før du kontrollerer om tilkoblingsledningen er snodd eller skadet.
La maskinen avkjøles i ca. 5 minutter før du utfører vedlikeholdsarbeider.
Før vedlikehold av klippeverktøyet må du være oppmerksom på at klippeverktøyet til tross for låseanordningen kan fortsette å dreie, også når strømforsyningen er koblet fra.
Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut nettilkoblingsledningen.
Rengjøring:
Hele maskinen må rengjøres grundig etter hver bruk. (⇔ 11.1)
Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler.
Kontakt alltid forhandleren hvis du mangler nødvendig informasjon eller hjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, eller som korresponderer i teknisk utførelse. I motsatt fall kan det oppstå uhell som medfører personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktøy, tilbehør og originale reservedeler fra STIHL har egenskaper som gjør dem optimalt egnet for maskinen og kravene som brukeren stiller. Originale STIHL reservedeler kjennes igjen på STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.
Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos STIHL forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at samme klistremerker settes på den nye delen.
Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten.
Sørg for at alle muttere, bolter og skruer (spesielt på klippeenheten) er strammet godt til, slik at maskinen er i driftssikker stand.
Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand.
Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis när arbeidet er utført.
4.8 Lagring ved lengre driftsopphold
Sørg for at maskinen er utilgjengelig for uvedkommende (f.eks. barn).
Rengjør maskinen grundig når den ikke skal brukes på lengre tid (f.eks. når den skal settes bort for vinteren).
Sørg for at maskinen er i driftssikker stand når du setter den til lagring.
Oppbevar maskinen på et flatt underlag, slik at den ikke kan begynne å rulle av seg selv.
Kompostkvernen må bare transporteres med montert påfyllingstrakt eller knivdeksel.
Utildekkede kniver innebærer fare for personskader!
4.9 Kassering
Avfallsprodukter kan skade mennesker, dyr og miljø og skal derfor kasseres på forskriftsmessig måte.
Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller tilkoblingsledningen til den elektriske motoren.
5. Symbolforklaring
Obs!
Les bruksanvisningen før bruk.
Fare for personskader!
Se til at ingen oppholder seg i fareområdet.
Fare for personskader!
Roterende kniver utgjør skaderisiko.
Fare for personskade!
Slå alltid av den elektriske motoren og trekk ut strømledningen før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kontrollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.
Bruk hørselsvern!
Bruk beskyttelsesbriller!
Bruk arbeidshansker!
Fare for personskader!
Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllings-trakten eller utkastsjakten.
Av/på-bryteren befinner seg på forsiden av maskinen. Vri på den svarte skruknappen på av/på-bryteren for å slå av maskinen.
E Utkastforlengelse 1
F Deksel 1
G Utkastplate 1
H Aksel 1
I Hjul 2
J Hjulkapsel 2
K Plugg 2
L Støttefot 2
M Torx-skrue 2 M8x40
N Klemring 2
O Torx-skrue 6 P5x20
| Nr. | Betegnelse | Ant. |
| P | Rund flathodet skrueM6x16 | 1 |
| Q | Torx-skrueM6x16 | 2 |
| R | Mutter M6 | 3 |
| S | Monteringsverktøy | 1 |
| T | SekskantskrueM14x130 | 1 |
| • | Bruksanvisning | 1 |
7. Gjøre maskinen klar for bruk
Fare for personskade!
Les kapitlet "For din sikkerhet" (⇒ 4.) nøye før du monterer kompostkvernen, og følg alle sikkerhetsanvisningene.
For å unngå skader på maskinen må alle tiltrekkingsmomenter i kapitlet "Gjøre maskinen klar for bruk" (⇒ 7.) overholdes.
Husk å bruke hansker. Knivdekselet må være montert. (⇒ 7.5)
Unngå skader på maskinen!
Pass på at ikke tilkoblingsledningen skades (kommer i klem) när basisenheten snus til den illustrerte monteringsposisjonen.
Legg en papplate under før maskinen legges ned, slik at det ikke oppstår riper.
7.1 Montere utkastsjakten
- Snu basisenheten (A) til den avbildede monteringsposisjonen.
1 Montere utkastforlengelsen
- Fest utkastforlengelsen (E) på krokene (1) i åpningene på huset (2) ovenfra, sving den nedover og trykk fast holderen (3) på sidene.
- Skru inn skruene (O), og stram dem med 1-2 Nm.
2Montere dekselet
- Sett inn dekselet (F). Pass på at føringene på dekselet (4) ligger nøyaktig i føringene på utkastforlengelsen (5).
- Sett i skruen (P), og stram med mutteren (R).
- Skru inn skruene (O), og stram dem med 1-2 Nm.
3Montere utkastplaten
- Sett inn utkastplaten (G).
- Skru inn skruene (O), og stram dem med 1-2 Nm.
- Sett i skruene (Q), og stram med mutterne (R). Eventuelt spenn i utkastsjakten kan samtidig avhjelpes ved å etterjustere skruene.
7.2 Montere understellet
- Snu basisenheten (1) til den avbildede monteringsposisjonen.
Monter hjulføttene som beskrevet med den bøyde delen vendt utover. Akselboringen (2) skal vende bakover.
1Montere hjulfot på høyre og venstre side:
- Plasser høyre hjulfot (C) på basisenheten (1), som vist.
- Sett skruen (M) i boringen på hjulfoten, og skru den inn i den midtre boringen ved hjelp av monteringsverktøyet (S), men ikke stram den.
• Gjenta prosedyren på venstre side.
2Montere støttefot og plugg:
- Skyv støttefoten (L) inn på hjulfoten (C) til den stopper. Støttefoten (L) festes på hjulfoten (C).
- Skyv pluggen (K) forsiktig inn i hjulfoten (C) til den stopper.
• Gjenta prosedyren på venstre side.
3Montere hjulet på akselen:
- Skyv låseringen (N) i sporet på akselen (H) til den stopper.
• Skyv hjulet (I) på akselen (H). - Sett på hjulkapselen (J).
Under monteringen er det viktig å passe på at låseringen (N) festes i sporet til akselen (H), slik at ikke hjulet kan løsne av seg selv.
4Montere aksel og hjul:
- Stikk akselen med det formonterte hjulet (3) gjennom boringen (2) på hjulfoten, gjennom dekselet (4) til den elektriske motoren og gjennom boringen (2) til den andre hjulfoten.
• Skyv hjulet (I) på akselen (H). - Skyv läseringen (N) i sporet på akselen (H) til den stopper.
- Sett på hjulkapselen (J).
- Sett opp basisenheten i arbeidsposisjon.
- Parker maskinen på et jevnt og fast underlag.
- Stram skruene (M) for hjulfotfestet med 10-12 N m.
! Kontroller at de to hjulføttene sitter fast etter at skruene (M) er strammet.
7.4 Demontere knivdekselet
- Hold i boringen, og løft knivdekselet (1) av oppover.
7.5 Montere knivdekselet
- Før inn knivdekselet (1) under motkniven (2) Trykk deretter knivdekselet (1) nedover.
Ved forskriftsmessig montering ligger knivdekselet (1) riktig oppå knivskiven.
7.6 Montere påfyllingstrakten ATO 400
• Demonter knivdekselet. (⇔ 7.4)
- Før påfyllingstrakten ATO 400 (B) med begge festekrokene (1) inn i de to festene (2) på basisenheten (A).
- Vipp frem påfyllingstrakten ATO 400 (B) til den stopper.
- Skru inn og stram av/på-bryteren (3).
Etter monteringen må det kontrolleres visuelt at påfyllingstrakten ATO 400 er riktig festet i begge festene på basisenheten.
8. Informasjon om arbeid
8.1 Hvilke materialer kan bearbeides?
Kompostkvernen kan bearbeide både mykt og hardt materiale.
Mykt materiale:
Organiske planterester som frukt- og grønnsaksavfall, blomsteravfall, løv osv.
– Kverne mykt materiale. (⇔ 8.9)
Hardt materiale:
Tre- og buskavskjær, tykt kvistmateriale og forgreinet kvistmateriale.
– Kverne hardt materiale. ( 8.9)
Tre- og buskavskjær bør bearbeides i frisk tilstand, ettersom kvernens ytelse er større når materialet er friskt enn når det har tørket eller er vått.
Størrelsen på påfyllingsåpningen til kvistmatingen skal kun gjøre det lettere å legge inn greiner med mye kvister og tilsvarer ikke den maksimalt tillatte diameteren på kvernematerialet.
8.4 Brukerens arbeidsområde
- Brukeren må av sikkerhetsgrunner oppholde seg i arbeidsområdet (det grå området X) under hele arbeidet.
Fare for personskader!
Stå litt på siden, ikke rett bak kompostkvernen (se det grå området X), slik at du ikke treffes av kvernemateriale som slynges tilbake under bearbeiding av hardt materiale (kvistmatingen (1) felt ut).
8.5 Maskinens arbeidsstilling
Kompostkvernen må bare brukes stående. Kompostkvernen må stå på begge hjulene og begge hjulføttene under hele arbeidet.
8.6 Riktig belastning av maskinen
Den elektriske motoren eller forbrenningsmotoren til kompostkvernen skal bare belastes så mye at motorturtallet ikke synker vesentlig. Fyll på materiale jevnt og kontinuerlig i kompostkvernen.
Hvis turtallet synker under arbeid med kompostkvernen, stopper du påfyllingen slik at den elektriske motoren eller forbrenningsmotoren avlastes.
8.7 Overbelastningsvern
Hvis den elektriske motoren overbelastes under arbeidet, slår det innebygde termiske overbelastningsvernet automatisk av motoren.
Etter en avkjølingstid på ca. 10 minutter kan kompostkvernen tas i bruk igjen. Dersom overbelastningsvernet utløses ofte, kan det skyldes følgende:
– Bruk av uegnet tilkoblingsledning
(⇒ 10.1)
- Overbelastning av nettet
- Overbelastning av maskinen på grunn av for mye kvernemateriale eller sløve kniver
8.8 Hvis kompostkvernens klippeenhet blokkeres
Slå straks av den elektriske motoren og trekk ut strømledningen hvis klippeenheten til kompostkvernens blokkeres under kverning. Ta deretter av påfyllingstrakten ATO 400, og fjern årsaken til feilen.
8.9 Påfylling av kompostkvernen
Fare for personskade!
Les grundig gjennom kapitlet "For din sikkerhet" (⇒ 4.), og spesielt underkapitlet "Under arbeidet" (⇒ 4.6), og følg alle sikkerhetsanvisningene.
Stikk aldri hånden inn i en påfyllingsåpning!
Pass på riktig belastning av den elektriske motoren. ( 8.6)
De to påfyllingsåpningene (1, 2) på kompostkvernen bør ikke fylles på samtidig. Tilstoppingsfare!
Mykt materiale:
- Pass på arbeidsområdet när du fyller på kompostkvernen. (⇒ 8.4)
- Start kompostkvernen. (⇒ 10.5)
- Kast organiske planterester som fruktog grønnsaksavfall, blomsteravfall, løv, tynne kvister osv. i åpningen (1) for mykt materiale.
Fyll utelukkende mykt materiale i påfyllingsåpningen (1), ev. tynne eller sterkt forgrenede kvister (inntil ca. 10 mm i diameter).
Kvistmatingen (3) bør være felt inn under påfylling av mykt materiale. (⇒ 10.10)
Fuktig eller vått mykt materiale fører til at maskinen raskere blir blokkert. Fyll derfor langsomt i kompostkvernen, og følg spesielt nøye med på turtallet til den elektriske motoren. Det bør ikke synke under påfyllingen.
Hardt materiale:
- Pass på arbeidsområdet när du fyller på kompostkvernen. (⇒ 8.4)
- Fell ut kvistmatingen (3). (⇒ 10.9)
- Ta hensyn til maksimal kvistdiameter.
(⇒ 8.3)
• Start kompostkvernen. (⇒ 10.5)
Fare for personskader!
Kompostkvernen må fylles riktig med hardt materiale for å unngå personskader grunnet tilbakeslag. Hvis kompostkvernen mates fra baksiden (dvs. at brukeren står i arbeidsområdet (⇒ 8.4) under påfylling), bør kvistmaterialet holdes litt på skrå og føres mot venstre traktvegg frem til knivmekanismen i samsvar med symbolet (4). Ta hensyn til maksimal kvistdiameter ved påfylling. (⇒ 8.3) Hensikten med den store påfyllingsåpningen (2) er utelukkende å gjøre det lettere å legge inn greiner med mye kvister.
Skjær til tykke greiner og greiner med mye kvister (merk maksimal kvisttykkelse) på forhånd med en beskjæringssaks. Tynne kvister (opptil ca. 10 mm i diameter) legges inn i påfyllingsåpningen for mykt materiale (1).
- Fyll tre- eller hekkavfall langsomt inn i påfyllingsåpningen (2) i den utfelte kvistmatingen (3). Det harde materialet trekkes inn automatisk. Lengre kvister bør støttes og føres med hånden ved kverning.
9. Sikkerhetsutstyr
9.1 Omstartsperre for elektrisk motor
Maskinen kan bare settes på med bryteren, ikke ved å sette tilkoblingsledningen i stikkontakten.
9.2 Sikkerhetslås
Kompostkvernen skal kun brukes när påfyllingstrakten ATO 400 er riktig lukket. Når av/på-bryteren løses ut under drift, slås den elektriske motoren eller forbrenningsmotoren automatisk av, og kverneverktøyet stanser etter få sekunder. Hvis påfyllingstrakten ATO 400 tas av, blir i tillegg begge knivskivene automatisk sperret mekanisk.
9.3 Den elektriske motorens etterløpsbrems
Etterløpsbremsen for den elektriske motoren forkorter utkoblingstiden fra utkobling til knivstillstand til noen få sekunder.
10. Ta maskinen i bruk
Fare for personskader!
Les kapitlet "For din sikkerhet" (⇒ 4.) nøye før du tar i bruk kompostkvernen, og følg alle sikkerhetsanvisningene.
10.1 Koble kompostkvernen til strømuttaket
Fare for personskade!
Følg alle sikkerhetsanvisningene i kapitlet "Advarsel – farer forårsaket av elektrisk strøm" (⇒ 4.2).
Kompostkvernene for Storbritannia har en 10 m lang tilkoblingsledning med spesielt støpsel. Dette støpselet for Storbritannia har integrert sikring.
Spenningen til det elektriske anlegget og driftsspenningen må stemme overens (se merkeplaten).
Støpselforbindelsene må være beskyttet mot vannsprut. Uegnede skjøteledninger fører til effekttap og kan forårsake skader på den elektriske motoren.
GHE 420:
Det minste tverrsnittet til nettilkoblingsledningen må være 3 x 1,5 mm² ved lengde på opptil 25 m eller 3 x 2,5 m m² ved lengde på opptil 50 m.
Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.
GHE 450:
- Fest strømledningens kobling til maskinens 3-polede støpsel.
- Fest ledningen på strekkavlastningen. (⇒ 10.4)
GHE 450:
- Fest strømledningens kobling til maskinens 5-polede støpsel.
- Fest ledningen på strekkavlastningen. (⇒ 10.4)
10.3 Koble fra strømledningen
• Løsne strekkavlastningen. (⇒ 10.4)
For å unngå skader på strømledningen må den bare kobles fra ved å trekke i koblingen. Trekk aldri i ledningen.
10.4 Strekkavlastning
Under arbeidet forhindrer strekkavlastningen at
tilkoblingsledningen utilsiktet trekkes ut av kontakten og dermed kan føre til skade på maskinens strømtilkobling.
• Koble til strømledningen. (⇒ 10.2)
- Legg tilkoblingsledningen (1) i en løkke, og før den gjennom åpningen (2).
- Hekt løkken inn på kroken (3), og stram.
- Løsne løkken med strømledningen fra kroken (3).
- Trekk løkken med strømledningen (1) ut av åpningen (2).
- Koble fra strømledningen ved behov. (⇒ 10.3)
Les kapitlet "For din sikkerhet" (⇒ 4.) nøye før du tar i bruk kompostkvernen, og følg alle sikkerhetsanvisningene.
Kontroller før start at påfyllingstrakten ATO 400 er ordentlig lukket og at av/på-bryteren (1) er strammet godt for hånd.
• Koble til strømledningen. (⇒ 10.2)
- Trykk inn den grønne knappen (2) (symbolet I) til den stopper. Den grønne knappen låses i inntrykt tilstand. Kompostkvernen startes.
Merk at det tar noen sekunder før arbeidsverktøyet er stanset, etter at den elektriske motoren er slått av.
Se piktogrammet på forsiden av traktoverdelen.
Ikke slå av den elektriske motoren før maskinen er tom for kvernet materiale. Restmateriale kan føre til at en av de to knivskivene blokkeres neste gang maskinen b
- Kompostkvernen slås av ved å dreie (mulig i begge retninger) på den svarte skruknappen (1) (symbol O) på av/på-bryteren. Den elektriske motoren til kompostkvernen slås av og bremses automatisk.
10.7 Kontrollere dreieretningen til knivskivene GHE 450
På modell GHE 450 må knivenes dreieretning kontrolleres før arbeidet starter (før påfylling).
Fare for personskade!
Bruk alltid beskyttelsesbriller under kontrollen. Trykk sprutbeskyttelsen inn kun så langt at knivskiven er synlig. Ikke ta med hånden på knivskiven.
• Koble til strømledningen. (⇒ 10.2)
• Fell ut kvistmatingen. (⇒ 10.9)
• Slå på kompostkvernen. (⇒ 10.5)
- Slå av kompostkvernen. (⇒ 10.6)
- Trykk kvistmatingens sprutbeskyttelse innover, og se i påfyllingsåpningen til kvistmatingen ovenfra:
Knivskiven skal dreie mot venstre (med urviseren).
10.8 Endre dreieretningen til knivskiven GHE 450
Hvis knivskiven dreier i feil retning (= mot urviseren), må dreieretningen endres på modell GHE 450.
Knivskivenes dreieretning endres ved å gjøre om polingen til fasevenderen på støpselet.
- Drei fasevenderen (1) 180° mot venstre eller høyre med en skrutrekker (2), til den går i inngrep.
10.9 Felle ut kvistmatingen
Fare for personskade!
Av sikkerhetsgrunner bør maskinen være avslått når kvistmatingen (2) felles ut og inn.
- Trykk opp låsemekanismen til kvistmatingen (1), og hold den der.
- Før kvistmatingen (2) langsomt bakover (bort fra maskinen) med den andre hånden.
- Slipp låsemekanismen til kvistmatingen (1) igjen, og fell ut kvistmatingen (2) til den stopper.
10.10 Felle inn kvistmatingen
Fare for personskade!
Av sikkerhetsgrunner skal maskinen være avslått når kvistmatingen (1) felles ut og inn.
Klemfare!
Pass på at du ikke klemmer fingrene mellom kvistmatingen og påfyllingstrakten når du lukker kvistmatingen.
- Fell kvistmatingen (1) langsomt inn til den stopper (trykk den mot maskinen) og går i inngrep i låsemekanismen til kvistmatingen (2).
10.11 Verktøyrom
Åpne verktøyrommet:
- Trykk klaffen (1) ned, og hold den der.
- Fell ned dekselet til verktøyrommet (2).
Lukke verktøyrommet:
- Skyv dekselet til verktøyrommet (2) oppover helt til klaffen festes igjen.
10.12 Kverning
- Skyv kompostkvernen til et plant og fast underlag og plasser den slik at den står stabilt.
- Ta på solide hansker, beskyttelsesbriller og hørselsvern.
- Koble strømledningen til kompostkvernen. (⇒ 10.2)
-
GHE 450: Kontroller knivskivens dreieretning, og endre den om nødvendig. (⇒ 10.7)
-
Fell ut kvistmatingen hvis hardt materiale (for eksempel tre- eller hekkavfall) skal bearbeides. (⇒ 10.9)
• Start kompostkvernen. (⇒ 10.5) - Vent til kompostkvernen har nädd maksimalt turtall (tomgangsturtall).
- Fyll på kvernet materiale i kompostkvernen. (⇒ 8.9)
• Slå av kompostkvernen. (⇒ 10.6)
11. Vedlikehold
Fare for personskader!
Før du utfører vedlikeholds- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (⇒ 4.), spesielt underkapitlet "Vedlikehold og reparasjoner" (⇒ 4.7). Følg alle sikkerhetsanvisningene.
Trekk ut støpselet før du starter vedlikeholdsarbeidet.
11.1 Rengjøring
Fare for personskader!
Hvis knivskivene er dekt av kvernemateriale, må materialet fjernes med en børste eller lignende.
Ikke stryk med hånden over huset. Knivene kan forårsake personskade!
Vedlikeholdsintervall:
Alltid etter bruk
Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.
Maskinen skal bare rengjøres i stillingen som er avbildet.
• Demonter påfyllingstrakten. (⇒ 11.2)
Kjøleribbene (sugeslissene) på huset til den elektriske motoren må rengjøres for å sikre tilstrekkelig motorkjøling.
Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som
f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader.
Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler STIHL at du bruker
spesialrens (f.eks. STIHL spesialrens).
Ikke bruk sterke rengjøringsmidler.
Rengjør knivskivene jevnlig.
11.2 Demontere påfyllingstrakten ATO 400
Fare for personskader!
Bruk alltid solide hansker under arbeidet.
Av sikkerhetsgrunner må knivdekselet monteres hvis det ikke utføres noen arbeider på knivskivene etter at påfyllingstrakten er tatt av. (⇔ 7.5)
- Koble fra strømledningen. (⇒ 10.3)
- Løsne og skru ut av/på-bryteren (1).
- Vipp påfyllingstrakten ATO 400 (2) bakover, og ta den av.
Låseanordningen for knivskivene aktiveres automatisk etter at trakten er demontert.
I låst tilstand kan knivskiven imidlertid fortsatt dreies ca. 360°, til den stopper.
11.3 Demontere knivskivene
Fare for personskade! Bruk alltid hansker under arbeidet!
Ta aldri i knivene når de roterer. Vent til de står helt stille.
- Demontere påfyllingstrakten ATO 400. (⇒ 11.2)
1Løsne knivskruen:
- Sett monteringsverktøyet (1) mot knivskruen (2), og drei langsomt og forsiktig mot urviseren helt til knivskivene stoppes av anslaget. Trekk av monteringsverktøyet (1).
For å unngå personskade må knivdekselet alltid være montert når knivskruen løsnes (se figuren Z).
• Montere knivdekselet. ( 7.5)
- Stikk monteringsverktøyet (1) gjennom boringen til knivdekselet (3), og sett det på knivskruen (2).
- Løsne knivskruen (2) med monteringsverktøyet (1), og skru den helt ut.
• Demonter knivdekselet. ( 7.4)
- Ta av knivskruen (2), låseskiven (4) og klemringen (5).
2 Ta ut ventilatorkniven og knivskiven for mykt materiale:
- Ta av den korte (6) og lange (7) ventilatorkniven.
- Løft av knivskiven for mykt materiale (8).
3Demonter innsatsen:
- Løsne skruene (9), og ta dem ut. Ta innsatsen (10) opp og ut.
4 Demonter knivfestet og knivskiven for hardt materiale:
- Skru inn skruen (11) ved hjelp av monteringsverktøy (1), og trekk samtidig av knivholderen (12).
- Skru ut og fjern skruen (11).
• Ta ut knivholderen (12) med klemringen (13). - Løft av knivskiven for hardt materiale (14).
- Skru inn skruen (11) ved hjelp av monteringsverktøy (1), og trekk samtidig av knivholderen (12).
- Skru ut og fjern skruen (11).
• Ta ut knivholderen (12) med klemringen (13). - Løft av knivskiven for hardt materiale (14).
11.4 Montere knivskivene
Fare for personskade! Bruk alltid hansker!
Det foreskrevne tiltrekkingsmomentet for knivskruen på 36 - 44 Nm må overholdes nøyaktig for at de to knivskivene skal sitte sikkert. Kontroller at de to knivskivene er i orden, ikke er vridd og at det ikke er hakk, riper eller avbrukkede steder på knivene før kutteenheten settes på.
Overhold knivenes slitegrense. (⇒ 11.9)
Begge knivskivene må alltid monteres.
Utfør monteringstrinn 1 til 5.
Rengjør de to knivskivene og knivskivefestet på maskinen før de monteres på. Kontroller også at halvmånekilene er montert på knivakselen.
1. Sett inn knivskiven for hardt materiale (bilde A):
- Sett inn knivskiven for hardt materiale (1) med de tre monterte knivene oppover. Det firkantede knivfestet til knivskiven (2) skal gå i inngrep i det firkantede festet (3) til lagerringen.
Posisjoner utsparingen til klemringen på hjørnet av kniven, slik at klemringen ligger plant på knivskiven.
- Legg klemringen (4) på knivskiven (utsparingen til klemringen skal omslutte kniven).
- Skyv knivholderen (5) på drivakselen (6). Pass på at knivholderen festes i knivskiven (1) og senkes ned i klemringen (4) til den stopper.
Innsatsen kan kun monteres som vist på bildet. Den lar seg ikke skyve inn i en annen posisjon.
- Sett inn innsatsen (7) som vist på bildet.
- Skru inn skruene (8), og stram dem med 33-37 Nm.
4. Sett inn knivskiven for mykt materiale og ventilatorkniven (bilde B):
- Sett inn knivskiven for mykt materiale (9) og de fire monterte knivene oppover.
Den lengste av de to ventilatorknivene må settes inn først. Sett deretter inn den andre ventilatorkniven 90° forskjøvet i forhold til den første ventilatorkniven.
- Sett inn den lange ventilatorkniven (10). Sett inn den korte ventilatorknivene (11) 90° forskjøvet.
- Sett på klemringen (12), og skru den fast sammen med låseskiven (13) og knivskruen (14).
- Sett monteringsverktøyet (15) mot knivskruen (14), og drei langsomt og forsiktig med urviseren helt til knivskivene stoppes av anslaget. Trekk av monteringsverktøyet (15).
Fare for personskader! Knivdekselet skal alltid være montert når knivskruen strammes (se figuren ☐).
• Montere knivdekselet. ( 7.5)
- Stikk monteringsverktøyet (15) gjennom boringen til knivdekselet (16), og sett det på knivskruen (14).
- Stram knivskruen (14) med 36-44 Nm.
- Montere påfyllingstrakten ATO 400.
(⇒ 7.6)
11.5 Demontere motkniven
Fare for personskader! Bruk alltid solide hansker under arbeidet!
- Demonter påfyllingstrakten ATO 400 eller knivdekselet. (⇒ 11.2), (⇒ 7.4)
• Løsne skruen (1), og ta den ut.
• Ta motkniven (2) opp og ut.
11.6 Montere motkniven
Fare for personskader! Bruk alltid solide hansker under arbeidet!
- Demonter påfyllingstrakten ATO 400 eller knivdekselet. (⇒ 11.2), (⇒ 7.4)
- Sett motkniven (1) i festet (2) på huset.
- Skru inn skruen (3), og stram den med 28-32 Nm.
- Montere påfyllingstrakten ATO 400. (⇒ 7.6)
11.7 Snu knivene
Fare for personskader! Bruk alltid solide hansker under arbeidet!
Hvis knivene er sløve, anbefales det å snu alle knivene på den aktuelle knivskiven. Alle knivene (uavhengig av knivgeometrien) snus på samme måte.
• Demontere knivskivene. (⇒ 11.3)
Fare for personskade! For å unngå personskader bør knivskivene alltid strammes nedover før montering eller demontering av knivene.
- Løsne skruene (1) og ta dem ut sammen med mutrene (2).
• Ta kniven (3) opp og ut.
2. Montere:
• Rengjør knivene.
- Snu kniven (3) og legg den på knivskiven med den skarpe kanten liggende fritt. Pass på at boringene flukter.
- Stikk skruene (1) gjennom boringene, og skru inn mutrene (2). Trekk til mutrene (2) med et tiltrekkingsmoment på 8-10 Nm.
- Løsne skruene (4) og skruene M8 (5), og ta dem av sammen med mutterne (6) og mutterne M8 (7).
• Ta knivene (8) og knivene (9) opp og ut.
2. Montere:
Det må ikke være noe mellomrom mellom de to knivene (8) etter monteringen. Et mellomrom mellom de to knivene svekker inntrekkingsfunksjonen.
• Rengjør knivene.
- Snu knivene (8), og legg dem på knivskiven med den skarpe kniven liggende fritt. Boringene skal flukte.
- Stikk skruene (4) gjennom boringene, og skru inn mutrene (6). Ikke stram!
- Trykk sammen de to knivene (8) slik som på det lille bildet, og hold dem slik. Det må ikke være noe mellomrom mellom knivene (8).
- Trekk til mutrene (6) med et tiltrekkingsmoment på 8-10 Nm.
- Snu knivene (9), og legg dem på knivskiven med den skarpe kniven liggende fritt.
- Stikk skruene M8 (5) gjennom boringene, skru inn mutterne M8 (7) og stram med 16-20 Nm.
11.8 Slipe knivene
Det anbefales å overlate sliping av alle knivene til en forhandler, ettersom feilslipte kniver (feil slipevinkel, ubalanse og forskjellig slipte kniver osv.) kan svekke funksjonen til kompostkvernen (inntrekkingen av materiale, knivenes stabilitet osv.).
Bruk alltid vernebriller under sliping. Pass på at ingen personer oppholder seg i fareområdet.
• Demontere knivskivene. (⇒ 11.3)
• Demontere knivene. ( 11.7)
Slipevinkel:
Slipevinkelen er 30° for alle knivene.
Fremgangsmåte for sliping av knivene:
- Knivene må avkjøles under sliping, f.eks. med vann. Knivene må ikke bli blå, ettersom dette reduserer holdbarheten.
- Knivene må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse.
- Kontroller at knivene ikke er skadet før de monteres igjen: Skift ut kniver som har synlige hakk og sprekker, eller som er slipt ned til slitegrensen.
- Ta hensyn til angitt slipevinkel ved sliping av kniveggene.
- Slip knivene mot eggene.
- Fjern eventuelt grader på skjærekanten etter avsluttet sliping ved bruk av et fint slipepapir.
11.9 Knivenes slitegrenser
Snu eller skift ut de forskjellige knivene før slitegrensene (A, B, C, D) er nådd. STIHL anbefaler STIHL forhandleren.
Målingen av de angitte verdiene må gjøres på flere målepunkter (to til tre er anbefalt) langs skjærekanten på alle knivene.
Den minste verdien til en kniv skal brukes.
Det anbefales å snu eller skifte ut alle knivene samtidig!
1 Oversikt over kniver
2 stk. ventilatorkniver (1)
6 stk. kniver (2)
1 stk. kniv (3)
1 stk. motkniv (4)
Knivskive for mykt materiale:
Knivskiven for mykt materiale har fire kniver.
Knivskive for hardt materiale:
Knivskiven for hardt materiale har to kniver og én kuttekniv.
• Demonter knivskivene. (⇒ 11.3)
2 Ventilatorknivenes slitegrense (1):
Målemetoden og den angitte verdien er lik for begge ventilatorknivene.
Asymmetrisk slitasje kan oppstå på begge ventilatorknivene på grunn av ulik belastning på skjærekantene.
Minste knivbredde (A) for de to ventilatorknivene (1):
A = 39 mm
3 Slitegrense for knivene (2):
Knivene (2) er vendekniver. Når den oppgitte slitegrensen (B) er nådd, kan kniven slipes til slitegrensen og snus før den må skiftes ut.
- Mål avstanden (B) fra den store boringsdiameteren til skjarekanten (X) som vist på bildet.
- Gjenta prosedyren på den andre boringen på kniven.
Minsteavstand (B) på knivene (2):
B = 6 mm
Hvis en av de to avstandene er under minsteavstanden (B), må den aktuelle kniven (2) snus eller skiftes ut.
4 Slitegrense for knivene (3):
Kniven (3) er en vendekniv. Når den oppgitte slitegrensen (C) er nådd, kan kniven (3) slipes til slitegrensen og snus før den må skiftes ut.
- Mål avstanden (C) i rett vinkel mot skjærekanten.
Minsteavstand (C) på kniven (3):
C = 7 mm
Den elektriske motoren er vedlikeholdsfri.
Hjullagrene er vedlikeholdsfrie.
11.11 Serviceintervaller
Vedlikehold hos forhandleren
Vi anbefaler å få utført vedlikehold av kompostkvernen hos en forhandler. STIHL anbefaler STIHL forhandleren.
Profesjonell bruk (bruk av kompostkvernen i næringsvirksomhet): Hver 6. måned
Privat bruk:
Årlig
Serviceintervall for kutteenheten:
Alltid før bruk: Kontroller at kutteenheten (dvs. knivskive, kniver, låseskive, klemring og skrue) sitter godt, og se etter tegn på slitasje, riper og andre skader.
Kontroller knivenes slitegrenser. ( 11.9)
11.12 Oppbevaring og vinterlagring
Oppbevar kompostkvernen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn.
Kompostkvernen skal kun oppbevares i driftssikker stand og med påfyllingstrakten ATO 400 eller knivdekselet montert.
Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.
Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid.
Husk følgende hvis kompostkvernen ikke skal brukes på lengre tid (vinterlagring):
• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt med olje eller fett.
12. Transport
Fare for personskade!
Les kapitlet "For din sikkerhet" nøye, spesielt avsnittet "Transport", og følg anvisningene der. (⇔ 4.4)
Kompostkvernen må bare transporteres med påfyllingstrakten ATO 400 montert og kvistmatingen felt inn.
Av sikkerhetsgrunner (utildekkede kniver) må knivdekselet monteres hvis kompostkvernen transporteres uten påfyllingstrakt ATO 400. (⇒ 7.5)
Kompostkvernen skal alltid bæres av minst to personer. Bruk alltid egnet verneutstyr (vernesko, hansker).
Ta hensyn til vekten som er angitt i kapitlet "Tekniske data" när maskinen skal løftes eller tippes. (⇒ 17.)
På grunn av vekten må det utvises spesielt stor forsiktighet ved trapper, kantstein, avsatser, andre forhøyninger og skrå ramper.
Maskinen må skyves ned, ikke trekkes, over trinn, avsatser, andre forhøyninger og skrå ramper. Brukeren må da alltid stå høyere enn maskinen, slik at ikke vedkommende risikerer å få maskinen over seg hvis han/hun mister kontrollen over den.
Skyv maskinen maksimalt over to til tre trinn. Få hjelp av noen til å bære maskinen over flere trinn.
Maskinen er tung. Fare for personskader!
Løfte eller bære kompostkvernen (bilde B):
Hvis det er behov for å løfte eller bære den, skal egnede løfteanordninger brukes.
og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.
- Hold i transporthåndtaket (1) og begge de svarte støtteføttene (2) på kompostkvernen når den skal løftes eller bæres.
Transportere kompostkvernen på en lasteflate (bilde C):
Fare for personskader!
Sikre alltid kompostkvernen ved transport. Den må aldri transporteres usikret!
Sikre kompostkvernen med egnede festemidler på lasteflaten når den skal transporteres, slik at den ikke glir. Fest stropper eller seler på disse stedene på maskinen:
– Aksel (innsiden av hjulfoten)
- Venstre hjulfot
- Høyre hjulfot
– Påfyllingstrakt ATO 400
13. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler.
Følg disse henvisningene for å unngå skader eller unormal slitasje på din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHL maskinen utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det gjelder blant annet:
- Kniver
- Knivskive
2. Følg informasjonen i denne bruksanvisningen.
Bruk, vedlikehold og lagring av STIHL maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren må selv ta ansvaret hvis det oppstår skader fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.
Dette gjelder spesielt for:
- Ikke tilstrekkelig dimensjonert ledning (diameter).
- Feil elektrisk tilkobling (spenning).
- Endringer på produktet som ikke er godkjent av STIHL.
- Bruk av verktøy eller tilbehør som ikke er tillatt/egnet for maskinen, eller som har dårlig kvalitet.
- Ikke-forskriftsmessig bruk av produktet.
- Bruk av produktet ved sportsarrangementer eller andre konkurranser.
- Skader som følge av at produktet er brukt med defekte komponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, får STIHL forhandlerne regelmessig tilsendt teknisk informasjon.
Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.
Slike skader er blant annet:
- Skader på den elektriske motoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslisser, kjøleribber, viftehjul).
– Korrosjonsskader og andre skader som oppstår som fölge av uegnet lagringssted. - Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.
14. Vanlige reservedeler
Komplett knivskive for mykt materiale: 6012 700 5110
Komplett knivskive for hardt materiale: 6012 700 5100
Lang ventilatorkniv: 6012 702 0310
Kort ventilatorkniv: 6012 702 0300
Kniver (6 stk.): 6008 702 0121
Kniv (1 stk.): 6012 702 0100
Motkniv: 6012 702 0500
15. Miljøvern
Kvernet materiale skal komposteres, og ikke kastes sammen med husholdningsavfall.
Emballasjen, maskinen og
tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen skal derfor leveres til gjenvinning når den normale levetiden er nådd.
15.1 Kassering
Sørg for å gjøre maskinen ubrukelig før kassering.
Vær spesielt påpasselig med å fjerne strømledningen hhv. tilkoblingsledningen til den elektriske motoren.
Knivene kan forårsake personskader!
Aldri la kompostkvernen stå uten tilsyn! Dette gjelder selv om den ikke lenger er i bruk og skal kasseres. Sørg for å oppbevare maskinen og knivene utilgjengelig for barn.
16. EU-samsvarserklæring
16.1 Kompostkvern STIHL GHE 420.0, GHE 450.0
STIHL Tirol GmbH
bekrefter som eneansvarlig at maskinen
- Modell: Elektrisk drevet kompostkvern
- Merke: STIHL
- Type: GHE 420.0, GHE 450.0
oppfyller de relevante bestemmelsene i direktiv 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av følgende standarder som var gyldige på produksjonsdatoen: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (hvis aktuelt).
Navn og adresse til medvirkende oppnevnt instans:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg
Den tekniske dokumentasjonen oppbevares hos avdelingen for produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsår og maskinnummer er angitt på kompostkvernen.
Langkampfen, 02.11.2020
STIHL Tirol GmbH
på vegne av
Matthias Fleischer, leder for forskning og utvikling
på vegne av
Sven Zimmermann, kvalitetsansvarlig
17. Tekniske data
GHE 420.0 / GHE 450.0:
Beskyttelsesklasse I
Beskyttelsestype Beskyttet mot vannsprut (IPX4)
Driftstype P40
40 s belastnings-
tid
60 s tomgang
Klippeenhet Multi-Cut 450
Nominelt turtall, elek-
trisk motor 2800 o/min
Kutteenhetsdrift Permanent
Hjul-∅ 250 mm
L/B/H 108/51/137 cm
Vekt 52 kg / 52 kg
GHE 420.0:
Motortype (\~)
Type BSRBF 0,75/2-C
Spenning 230 V
Effekt 3000 W
Sikring 16 A *
REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes på www.stihl.com/reach.
18. Feilsøking
✗ Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandleren.
Feil/problem:
- Ingen nettspenning
– Tilkoblingskabel/-støpsel, støpselkobling eller bryter er defekt
– Sikringen for støpselet for Storbritannia er skadet (gjelder bare maskiner for Storbritannia)
– Påfyllingstrakten ATO 400 er ikke forskriftsmessig lukket – sikkerhetsbryteren er aktivert (sikkerhetslåsing)
- Knivskiven er blokkert
Tiltak:
– La maskinen avkjøles (⇒ 8.7)
- Kontroller strømledningen og sikringen ✗ (⇒ 10.1)
- Kontroller ledningene, støpselet, koblingen hhv. bryteren, og skift ut om nødvendig (elektriker) ✕ (⇒ 10.1)
- Skift sikring ✗ (⇒ 10.1)
– Lukk påfyllingstrakten ATO 400 forskriftsmessig, og skru fast (skru fast av/på-bryteren) (⇒ 7.6)
– Demonter påfyllingstrakten, og fjern rester av kvernemateriale i huset (Obs! Trekk ut strømledningen) (⇒ 11.2)
Feil/problem:
Redusert kverneytelse
Mulig årsak:
- Sløve kniver
– Feil slipping av knivene
- For lang strømledning
- Bøyd knivskive
– GHE 450: Feil dreieretning på knivskiven
Tiltak:
- Snu eller slip knivene ✗ (⇒ 11.7), (⇒ 11.8)
- Slip knivene riktig ✗ (⇒ 11.8)
– Bruk kortere strømledning (⇒ 10.1)
- Kontroller knivskiven visuelt ✗
– GHE 450: Endre dreieretningen til knivskiven (⇒ 10.7), (⇒ 10.8)
Feil/problem:
Kvernet materiale trekkes ikke inn i maskinen
Mulig årsak:
– GHE 450: Feil dreieretning på knivskiven
– Sløve eller feilslipte kniver
- Mellomrom mellom de to knivene (knivskiven for hardt materiale)
– Knivdekselet er ikke tatt av
Tiltak:
– GHE 450: Endre dreieretningen til knivskiven (⇒ 10.7), (⇒ 10.8)
– Slip knivene. Overhold slipevinkelen nøyaktig ✕ (⇒ 11.8)
– Monter knivene uten mellomrom på knivskiven for hardt materiale (⇒ 11.7)
– Demonter knivdekselet (⇔ 7.4)
19. Serviceplan
19.1 Bekreftelse av overleveringen
Gi denne bruksanvisningen til STIHL fagforhandleren när du får utført vedlikeholdsarbeider.
Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.
Service utført
Dato for neste service
Hej!
Ta maskinen i bruk 236
Fälla ut greninmatning 237
Fälla in greninmatning 238
Verktygsfack 238
Hackning 238
Underhåll 238
10.9 Fälla ut greninmatning
1. Indholdsfortegnelse
Vedligeholdelse og reparation 279
Medfølgende dele 280
Indklapning af grentilførsel 286
Værktøjsrum 286
Granulering 286
Vedligeholdelse 286
Rengør maskinen 286
Opbevaring og vinterpause 290
Transport 291
Billeder og tekst beskriver særlige betjeningstrin.
De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.
4.7 Vedligeholdelse og reparation
2Montering af støttefod og prop:
- Grib ind i hullet, og løft knivens afdækning (1) op.
- Granulering af blødt materiale. (→ 8.9)
Hårdt materiale:
Grentilførslen (3) bør være klappet sammen, når der fyldes blødt materiale i. (⇒ 10.10)
• Sæt stikket i. (⇒ 10.2)
- Tryk den grønne trykknap (2) (symbol I) helt ind. Den grønne trykknap går i hak og forbliver trykket ind.
Kompostkværnen startes.
10.10 Indklapning af grentilførsel
Maskinen bør af hensyn til sikkerheden være slukket, når grentilførslen (1) klappes sammen og ud.
Risiko for klemning!
Når grentilførslen lukkes, skal det sikres, at fingrene ikke klemmes mellem grentilførslen og påfyldningstragten.
- Klap grentilførslen (1) langsomt tilbage (tryk mod maskinen), til den går i hak i grentilførslens (2) lås.
10.11 Værktøjsrum
Åbn værktøjsrummet:
4 Demonter knivholderen og knivskiven til hårdt materiale:
Udfør monteringstrinene 1 til 5.
Knivskive til blødt materiale:
Knivskiven til blødt materiale har fire knive:
Knivskive til hårdt materiale:
11.10 Elmotor og hjul
Elmotoren er vedligeholdelsesfri.
11.12 Opbevaring og vinterpause
- Hold kompostkværnen i transportgrebet (1) og de to sorte hjulfødder (2), og løft eller bær den.
Emballager, maskine og tilbehør er fremstillet af
Fjern i den forbindelse strømkablet eller kablet til el-motoren.
Beskyttelsesklasse I
