Producttype	Benzinegrasmaaier
Merk	Parkside
Model	PBM 132 B1
Motor	Zongshen 132cc Easy Start, 4-takt
Vermogen	1,8 kW (2,45 PS)
Snijbreedte	41 cm (ø mes)
Snijhoogte	3 niveaus: 25 mm, 45 mm, 65 mm
Inhoud grasopvangbak	40 L
Brandstoftankinhoud	0,85 L
Motoroliecapaciteit	0,4 L
Gewicht (met opvangbak, lege tank)	14,6 kg
Gegarandeerd geluidsvermogen	96 dB(A)
Trilling op handgreep	3,9 m/s² (K=2,0 m/s²)
Ontstekingstype	Bougie Torch F5RTC, afstand 0,7-0,8 mm
Functies	Maaiwerk, mulchen (set inbegrepen), opvangbak
Veiligheid	Veiligheidsbeugel motorstop, uitlaatbescherming, klep
Onderhoud	Wasbaar luchtfilter, olieverversing, mesvervanging
Reserveonderdelen	Beschikbaar op grizzlytools.shop
Garantie	3 jaar (Frankrijk, België)

Veelgestelde vragen - PBM 132 B1 PARKSIDE

Hoe start ik de Parkside PBM 132 B1 grasmaaier?

Voor een koude start, druk 3 keer op de benzinepomp, trek de veiligheidsbeugel naar het handvat, en trek dan de startkabel. Voor een warme start is primen niet nodig.

Welk type olie gebruiken en hoe controleer ik het oliepeil?

Gebruik motorolie 10W30. Het peil moet tussen de Mini- en Maxi-markeringen op de peilstok liggen. De capaciteit is 0,4 L.

Hoe stel ik de snijhoogte in?

Draai de wielbouten los, verwijder de wielen, en plaats ze terug op een van de 3 standen: 25 mm (laag), 45 mm (midden), 65 mm (hoog). Herhaal dit voor alle 4 wielen.

Hoe leeg ik de grasopvangbak?

Stop de motor en wacht tot het mes volledig stilstaat. Til de achterklep op, verwijder de opvangbak aan het handvat, leeg hem en plaats hem terug.

Wanneer moet ik de motorolie verversen?

De eerste olieverversing vindt plaats na 5 uur gebruik, daarna elke 50 uur of eenmaal per jaar. Gebruik een oliepomp via de vuldop.

Hoe vervang ik het maaimes?

Koppel de bougiekabel los, kantel de grasmaaier naar achteren (bougie omhoog), draag handschoenen, draai de messchroef los (45 Nm) en vervang het mes. De sluitring moet elke keer vervangen worden.

Wat te doen als de motor niet start?

Controleer het brandstofpeil, de aansluiting van de bougiekabel, de staat van de bougie (reinigen/afstellen), en volg de juiste startprocedure. Indien nodig, laat de carburateur afstellen.

Hoe onderhoud ik het luchtfilter?

Open het filterdeksel, verwijder het luchtfilter (schuim), reinig het met zeepwater, droog het, en doordrenk het met een paar druppels nieuwe motorolie voordat u het terugplaatst.

Hoe berg ik de grasmaaier in de winter op?

Laat de brandstoftank leeglopen door de motor te laten draaien tot hij stopt. Ververs de olie. Giet een eetlepel olie in het bougiegat en trek een paar keer aan de startkabel om te verdelen. Bewaar op een droge plaats.

Waar vind ik reserveonderdelen voor de PBM 132 B1?

Reserveonderdelen zijn beschikbaar op grizzlytools.shop. U kunt ook contact opnemen met de Parkside-klantenservice (zie handleiding).

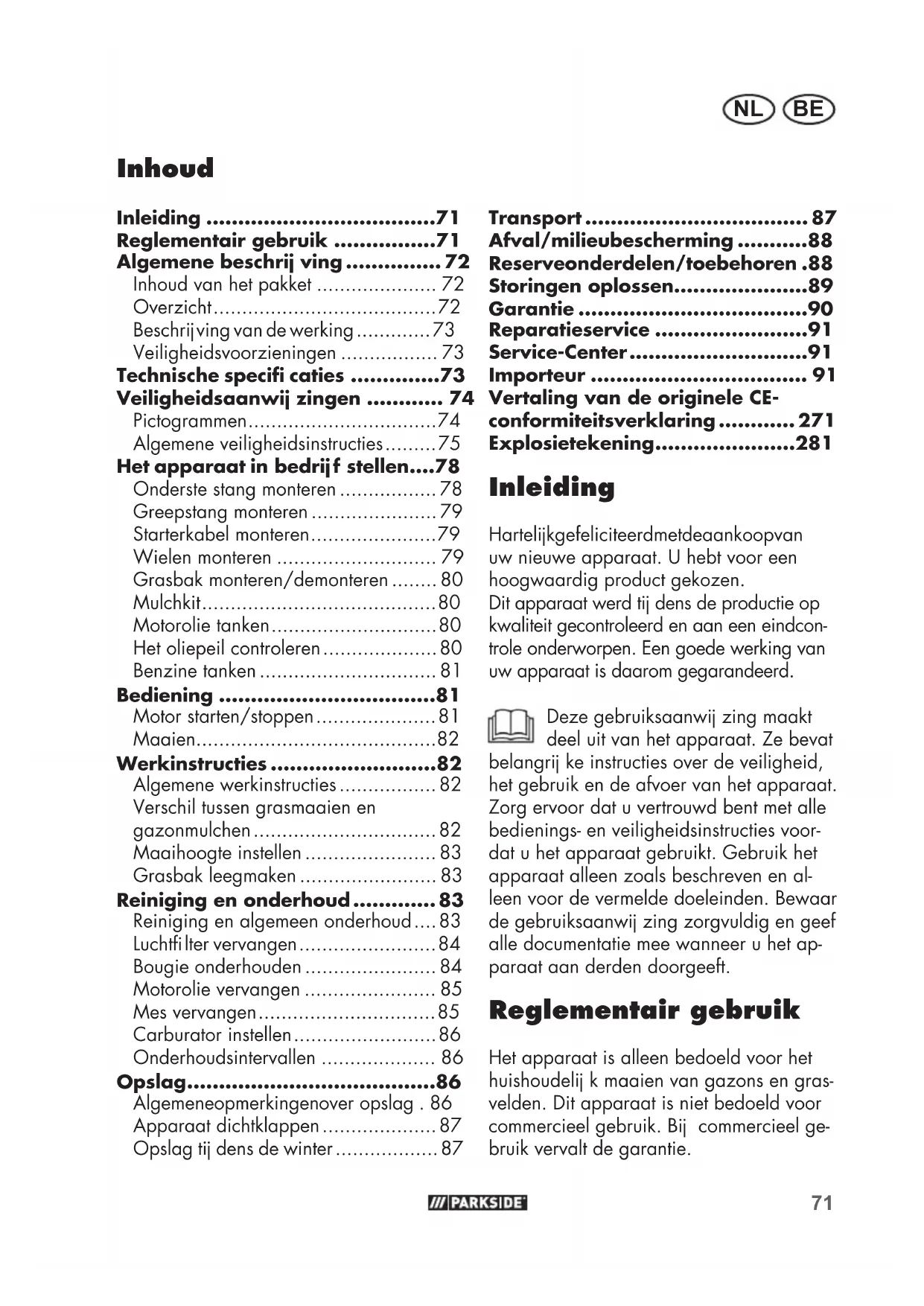

GEBRUIKSAANWIJZING PBM 132 B1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Grasfangkorb entleeren 16

Grasfangkorb entleeren

Algemene beschrij ving 72

Inhoud van het pakket 72

Overzicht....72

Beschrijving van de werking 73

Veiligheidsvoorzieningen 73

Technische specifi caties .....73

Veiligheidsaanwij zingen 74

Pictogrammen....74

Algemene veiligheidsinstructies......75

Het apparaat in bedrijf stellen....78

Onderste stang monteren 78

Greepstang monteren 79

Starterkabel monteren....79

Wielen monteren 79

Grasbak monteren/demonteren ..... 80

Mulchkit....80

Motorolie tanken....80

Het oliepeil controleren 80

Benzine tanken 81

Bediening 81

Motor starten/stoppen 81

Maaien....82

Werkinstructies 82

Algemene werkinstructies 82

Verschil tussen grasmaaien en gazonmulchen....82

Maaihoogte instellen 83

Grasbak leegmaken 83

Reiniging en onderhoud......83

Reiniging en algemeen onderhoud....83

Luchtfilter vervangen....84

Bougie onderhouden 84

Motorolie vervangen 85

Mes vervangen....85

Carburator instellen....86

Onderhoudsintervallen 86

Opslag......86

Algemeneopmerkingenover opslag . 86

Apparaat dichtklappen 87

Opslag tij dens de winter 87

Transport 87

Afval/milieubescherming .....88

Reserveonderdelen/toebehoren .88

Storingen oplossen......89

Garantie 90

Reparatieservice ......91

Vertaling van de originele CE-conformiteitsverklaring .... 271

Explosietekening......281

Inleiding

Hartelijkgefeliciteerdmetdeaankoopvan uw nieuwe apparaat. U hebt voor een hoogwaardig product gekozen.

Dit apparaat werd tij dens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. Een goede werking van uw apparaat is daarom gegarandeerd.

Deze gebruiksaanwij zing maakt deel uit van het apparaat. Ze bevat belangrij ke instructies over de veiligheid, het gebruik en de afvoer van het apparaat. Zorg ervoor dat u vertrouwd bent met alle bedienings- en veiligheidsinstructies voordat u het apparaat gebruikt. Gebruik het apparaat alleen zoals beschreven en alleen voor de vermelde doeleinden. Bewaar de gebruiksaanwij zing zorgvuldig en geef alle documentatie mee wanneer u het apparaat aan derden doorgeeft.

Het apparaat is alleen bedoeld voor het huishoudelijk maaien van gazons en grasvelden. Dit apparaat is niet bedoeld voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

NL BE

Elk ander gebruik dat in deze handleiding niet expliciet wordt toegestaan, kan leiden tot schade aan het apparaat en kan een ernstig risico voor de gebruiker inhouden. Het apparaat is bedoeld voor gebruik door volwassenen. Dit apparaat mag niet worden gebruikt door kinderen of door personen die niet met de gebruiksaanwijzing vertrouwd zijn n. De bediener of gebruiker is verantwoordelij k voor letsel- of materiële schade aan derde partij en of hun eigendom.

Algemene beschrij ving

Een afbeelding van de belangrij kste functionele componenten vindt u op de voorste en achterste uitklappagina.

Inhoud van het pakket

Neem het apparaat voorzichtig uit de verpakking en controleer of de volgende onderdelen aanwezig zijn:

• benzine-grasmaaier;
• 2x onderste stang;
• grasbak;
• kabelklem;
• bougiesleutel;
• Mulchkit
• Schroevendraaier
• beknopte handleiding;
• gebruiksaanwij zing;

- bevestigingsmiddelen voor grij pstang;

De meegeleverde schroevendraaier kan als sleuf- of als kruiskopschroevendraaier worden gebruikt. U kunt de schroefvariant wij zigen door de hendel te herpositioneren.

Overzicht

1 Grij pstang

2 Veiligheidsbeugel

3 Bevestigingsmiddelen voor grij p- stang

4 Onderste stang

5 Grasbak

6 Stootbescherming

7 Tankdop

8 Vulstop

9 Luchtfi Iterbox

10 Luchtfi Iter (niet zichtbaar)

11 Benzinepomp (primer)

12 Grasmaaierbehuizing

13 Wielen

14 Apparaatgreep

15 Uitlaatbescherming

16 Bougiestekker

17 Bougie (niet zichtbaar)

18 Motordeksel met ventilatieopen-ningen (vingerbescherming)

19 Bowden-kabel

20 Kabelklem

21 Geleiding van starterkabel

22 Startergreep met starterkabel

23 Bougiesleutel

24 Mulchkit

25 Schroevendraaier

B 4a Kruiskopschroef

3a Grij pmoer

3b Sluitring

3c Schroef

E 26 Ophanging voor de grasbak

5a Draaggreep

G 27 Olietankdop met meetstok

28 Maaihoogte-stand

13a Wielschroef

13b Veiligheidsschij f

29 Mes 30 Messchroef 31 Motoras 32 Spanfl ens

N 33 Olieaftapschroef

Beschrij ving van de werking

Het apparaat wordt door een krachtige 4-takt-motor (Zongshen 132cc Easy Start) aangedreven. Het apparaat is uitgerust met een hoogwaardige behuizing van kunststof, een grasbak en een opklapbare grij pstang. De werking van de verschillende bedieningsonderdelen is hieronder beschreven.

A Veiligheidsvoorzieningen

2 Veiligheidsbeugel

Bij het loslaten van de gel schakelt het apparaat uit.

15 Uitlaatbescherming

Deze verhindert dat handen of brandbare materialen met de hete uitlaat in contact komen.

6 Stootbescherming

Deze beschermt de gebruiker tegen wegslingerende delen en tegen onopzettelij k contact met de messen wanneer zonder grasbak wordt gemaaid.

Technische specifi caties

Benzine grasmaaier.....PBM 132 B1

Motor ...... Zongshen 132cc Easy Start
Cilinderinhoud....132 cm ^3 (cc)
Vermogen 1,8 kW (2,45 PS)
Max. toerental ( n_0 ) .....2850 min ^-1
Aanhaalmoment messen ....45 Nm
Volume bezinetank....0,85 l
Octaangetal 95-98
Volume motorolietank 0,4 l

Bougie.....Torch F5RTC
Maaicirkel....ø 41 cm
Maaihoogte ....3-traps, 25-65 mm
Volume grasbak....40 l
Gewicht (incl. grasbak, met lege tank)....14,6 kg
Geluidsdrukniveau (L_pA) .....74,5 dB(A); K_pA = 1,84 dB
Geluidsvermogenniveau (L WA ) gemeten.....94,5dB(A);K WA = 1,84 dB gegarandeerd ..... 96 dB(A)
Trilling aan de handgreep (a_h) ....3,9 m/s²; K= 2,0 m/s²

De geluids- en trilwaarden zijn vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn n vermeld.

De vermelde trilemissiewaarde is volgens een genormeerde keuringsmethode gemeblem- en kan voor de vergelij king van een apparaat met een ander apparaat worden gebruikt.

De vermelde trilemissiewaarde kan ook voor een eerste inschatting van de blootstelling worden gebruikt.

Waarschuwing: De trilemissie-waarde kan tij dens het werkelij ke gebruik van het apparaat van de vermelde waarde afwij ken, afhankelij k van de manier waarop het apparaat wordt gebruikt.

Probeer de belasting door trillingen zo gering mogelijk k te houden. Voorbeelden van maatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen tij dens het gebruik van het gereedschap en de beperking van de werktij d. Houd daarbij rekening met alle fasen van de bedrij fscyclus (bij voorbeeld ook periodes wan-

NL BE

neer het elektrische gereedschap is uitgeschakeld en periodes wanneer het weliswaar is ingeschakeld maar zonder belasting draait).

Veiligheidsaanwij zingen

Dit hoofdstuk bevat elementaire veiligheidsvoorschriften voor het werken met dit apparaat.

Pictogrammen

Pictogrammen op het apparaat

Opgelet!

Lees de

gebruiksaanwij

Gevaar voor verwondingen door wegslingerende delen.

Houd omstanders uit de buurt van het apparaat.

Gevaar voor verwondingen door scherpe messen! Waarschuwing: Houd handen en voeten uit de buurt van het mes

Opgelet - giftige dampen!

Gebruik het apparaat niet in gesloten ruimten

Opgelet - benzine is brandbaar! Niet roken en uit de buurt van warmtebronnen houden.

Tank niet als de motor draait.

Stel het apparaat niet bloot aan vochtigheid.

Werk niet bij regen.

Let op! Het grasmaaiermes blij ft nalopen.

Schakel de motor uit als u het apparaat zonder toezicht achterlaat. Gebruik de maaier nooit wanneer er andere mensen, vooral kinderen, of huisdieren in de buurt zijn n.

Eerst motor uitschakelen en bougie verwij deren, dan pas onderhoud uitvoeren.

Opgelet - hete oppervlakken! Gevaar voor brandwonden

Draag oog- en gehoorbescherming.

Aanduiding van geluidsvermogen- zingau L _WA in dB

Gevaar! Handen en voeten uit de buurt houden.

Pictogrammen op de tankdop:

max. 10% ethanol

Pictogrammen op olietankdop:

OIL Dit is de olievulstop

Pictogrammen op de benzinepomp:

Benzinepomp (primer) voor de start 3x indrukken.

Pictogram op de motor:

Lees de gebruiksaanwij zing

Waarschuwing voor ontvlambare stoffen

Opgelet - giftige dampen!

Gebruik het apparaat niet in ge- sloten ruimten

Opgelet! Eerst olie- peil controleren, dan pas starten. Gebruik 10W30 motorolie

Pictogrammen op grij pstang:

Apparaat inschakelen (ON): Veiligheidsbeugel aantrekken.

aat uitschakelen (OFF): Veiligheidsbeugel loslaten.

Pictogram op de wielbout:

Wielbout lossen Wielbout bevestigen

Pictogrammen in de gebruiksaanwij zing

Waarschuwingsbord met informatie voor het voorkomen van letsels of schade.

Waarschuwingsbord met informatie voor het voorkomen van schade.

Sta achter het apparaat wanneer u het start.

Waarschuwingsbord met informatie voor betere omgang met het apparaat.

Lees de gebruiksaanwij zing

Draag handschoenen als u het mes hanteert.

licht ontvlambaar

giftig

schadelij k voor het milieu

Algemene veiligheidsinstructies

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwij zingen. Het negeren van de veiligheids-instructies en aanwij zingen kan leiden tot elektrische schok, brand en/of ernstig letsel.

Opmerking:

• Lees zorgvuldig de gebruiksaanwij - zing. Maak u vertrouwd met de instel- mogelijk kheden en het juiste gebruik van het apparaat.
• Als u niet zeker weet hoe u het apparaat moet gebruiken en welke praktij -ken verboden zijn n, vraag dan de nodige inlichtingen.
• Wees tij dens het werken voorzichtig, blij f aandachtig en gebruik uw gezond verstand. Gebruik het apparaat niet als u moe of ziek bent of onder invloed bent van drugs, alcohol of medicatie. Eén moment van onoplettendheid tij - dens het gebruik van het apparaat kan leiden tot ernstige letsels.
• Dit apparaat is niet bedoeld voor gebruik door personen met beperkte fysieke, sensorische of mentale vermogens of met gebrek aan ervaring en/of gebrek aan kennis over dit apparaat, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of instructies ontvangen van deze persoon over het gebruik van het apparaat.
• Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met het apparaat spelen.
• Het apparaat mag niet worden gebruikt door kinderen of door personen

NL BE

die niet vertrouwd zijn met de gebruiks- aanwij zing. De plaatselij ke wet- of regelgeving legt mogelijk k een minimum- leeftij d voor gebruikers op.

• Gebruik de grasmaaier nooit wanneer er andere mensen, vooral kinderen, of dieren in de buurt zijn. Als u afgeleid wordt, kunt u de controle over het apparaat verliezen.
• Vergeet niet dat de gebruiker aansprakelijk is voor schade aan andere personen of hun eigendom. Houd rekening met de geluidshinder en de plaatselij ke voorschriften.

Voorbereidende maatregelen:

• Draag tij dens het maaien steeds schoenen met antislipzool en een lange broek. Maai nooit op blote voeten of met lichte sandalen. Losse kleding, juwelen of lange haren kunnen door de bewegende onderdelen worden gegrepen. Het dragen van gepaste kleding verlaagt het risico op letsels.
• Controleer het terrein waarop u het apparaat wilt gebruiken en verwij der alle voorwerpen (bij v. stenen, stokken, draden of speelgoed) die door het apparaat kunnen worden vastgegrepen en weggeslingerd.

• Waarschuwing: Benzine is licht ontvlambaar. Brand of explosie kan ernstige brandwonden veroorzaken:

• bewaar benzine in de daarvoor voorziene vaten;

• tank alleen buiten en rook niet tij - dens het tanken;
• benzine moet worden getankt vóórdat de motor wordt gestart. Als de motor loopt of als het apparaat heet is, mag de tankdop niet worden geopend en geen benzine worden toegevoegd.
• probeer nooit de motor op te starten als er benzine overgelopen is. Ver-

wij der in plaats daarvan het apparaat uit de buurt van de met benzine bevilde plek. Wacht eerst totdat alle benzinedampen vervlogen zijn voordat u de motor opnieuw probeert op te starten;

• Vervang defecte geluidsdempers.
- Controleer vóór elk gebruik de snij gereedschappen, de bevestigingsbouten en het volledige messensamenstel visueel op slij tage of schade. Om een onevenwichtige belasting te voorkomen, moeten beschadigde gereedschappen en bouten altijd set per set worden vervangen.
- Wees voorzichtig bij het hanteren van apparaten met meerdere snij gereedschappen, want de beweging van het ene mes kan leiden tot rotatie van een ander mes.
- Gebruik alleen reserveonderdelen of toebehoren die door de fabrikant zijn geleverd en aanbevolen. Het gebruik van andere reserveonderdelen kan leiden tot letsels en doet de garantie onmiddellij k vervallen.

Gebruik:

• Laat de motor niet draaien in gesloten ruimtes waar gevaarlij ke koolmonoxide zich kan verzamelen.
• Gebruik de grasmaaier uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Onverlichte werkgebieden kunnen leiden tot ongevallen.
• Werk niet met het apparaat als er risico op blikseminslag bestaat. Gevaar door elektrische schok.
• Opgelet! De uitlaatgassen van de grasmaaier bevat gifi tige stoffen.
• Gebruik de machine niet in slechte weersomstandigheden, vooral niet bij kans op bliksem.
• Voorkom zoveel mogelijk k het gebruik van het apparaat op nat gras.

- Zorg er altijd voor dat u stabiel staat, vooral aan hellingen, vuilstortplaatsen, greppels of vij vers. Op die manier kunt u het apparaat in onverwachte situaties beter onder controle houden.

• Werk op een helling steeds in dwarsrichting, nooit omhoog of omlaag.
• Ga altijd uiterst voorzichtig te werk wanneer u op een helling de maai-richting verandert.

• Werk niet op te steile hellingen (max. 10°).

• Beweeg het apparaat altijd tegen staptempo.

• Ga altijd uiterst voorzichtig te werk wanneer u het apparaat omkeert of naar u toe trekt.
• Zet het snij gereedschap stop wanneer u het apparaat kantelt om het over een andere ondergrond dan gras te transporteren, en wanneer u de machine naar en van het te maaien gebied verplaatst.
• Gebruik het apparaat nooit als de veiligheidsvoorzieningen of veiligheidsroosters beschadigd zijn of als veiligheidsvoorzieningen zoals het keerschot en/of de grasbak niet gemonteerd zijn. Zo wordt gegarandeerd dat de veiligheid van het apparaat behouden blijft.
• Modifi ceer nooit de motorregelaar of draai er nooit te hard aan. Dat kan namelijk leiden tot schade aan het apparaat.
• Schakel het apparaat voorzichtig en volgens de instructies van de gebruiks-aanwij zing in. Bewaar voldoende afstand tussen uw voeten en de roterende messen. Er bestaat een risico op verwondingen.
• Bij het starten van de motor mag het apparaat niet gekanteld zijn n, tenzij het noodzakelijk is om het apparaat tij dens het proces op te tillen. In dat geval kantelt u het apparaat slechts zover als

absoluut noodzakelij k is en tilt u alleen die kant omhoog die weg van u wij st.

• Start de motor niet op terwij I u voor de uitworpschacht staat.
• Zorg ervoor dat uw voeten zich op een veilige afstand van de roterende onderdelen van het apparaat bevinden en schakel dan pas de motor volgens de instructies in.
• Leg uw handen of voeten nooit op of onder draaiende delen. Blij f altij d uit de buurt van de uitworp-opening. Eén moment van onoplettendheid bij het gebruik van het apparaat kan leiden tot ernstige letsels.
• Hef of draag het apparaat nooit terwij I de motor nog draait.

• Schakel de motor uit, trek de bougie-kap eruit, verwij der de contactsleutel, indien aanwezig, en controleer of alle bewegende delen tot stilstand zijn n gekomen:

• voordat u blokkades of verstoppingen in de uitwerp-opening verwij -dert;

• voordat u het apparaat controleert, reinigt of eraan werkt;
• wanneer de grasmaaier een vreemd voorwerp heeft geraakt. Controleer het apparaat op schade en voerde nodige reparaties uit voordat u het apparaat opnieuw opstart en gebruikt;
• als het apparaat ongewoon sterk begint te vibreren, controleer het dan onmiddellij k.
• als u het apparaat achterlaat;
• voordat u tankt.

- Laat het apparaat nooit zonder toezicht achter op de werkplek.

- Werk niet met een beschadigd, onvolledig of zonder toestemming van de fabrikant omgebouwd apparaat. Het gebruiken van apparaten voor andere

NL BE

dan de bedoelde toepassingen kan leiden tot gevaarlij ke situaties.

• Werk niet met het apparaat als er risico op blikseminslag bestaat. Gevaar door elektrische schok.
• Bij het uitlopen van de motor moet de gasklep gesloten zijn. Als de motor een brandstofafsluitklep heeft, moet deze na het maaien worden gesloten.

Onderhoud en opslag:

• Zorg ervoor dat alle moeren, bouten en schroeven goed zijn vastgedraaid en dat de machine zich in een veilig werkende toestand bevindt. Veel ongevallen zijn te wij ten aan slecht onderhouden apparaten.
• Bewaar het apparaat nooit met benzine in de tank in een ruimte waarin eventueel benzinedampen met open vuur of vonken kunnen in contact komen.
• Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt. Er bestaat brandgevaar.
• Houd, om brandgevaar te voorkomen, de motor, uitlaat en het gebied rond de brandstoftank vrij van gras, bladeren of lekkend vet (motorolie).
• Controleer de grasbak regelmatig op slij tage of defecten.
• Vervang om veiligheidsredenen versleten of beschadigde delen. Vervang defecte geluidsdempers.
• Als de brandstoftank moet worden geledigd, moet dit in de openlucht gebeuren.
• Behandel uw apparaat met zorg. Houd het gereedschap scherp en schoon, om beter en veiliger te kunnen werken. Volg de onderhoudsvoorschriften.
• Probeer niet het apparaat zelf te repareren, tenzij u hiervoor een opleiding hebt gevolgd. Alle werkzaamheden die

niet in deze gebruiksaanwij zing zijn n vermeld, mogen alleen worden uitgevoerd door serviceaanbieders die door ons zijn n goedgekeurd.

• Bewaar het apparaat op een droge plaats en buiten bereik van kinderen. Apparaten zijn gevaarlij k als ze door onervaren personen worden gebruikt.
• De veiligheidssystemen of -voorzieningen van de grasmaaier mogen niet worden gemanipuleerd of gedeactiveerd. De gebruiker mag geen verzegelde instellingen voor de motortoerentalregeling wij zigen of ze manipuleren.

Het apparaat in bedrij f stellen

Opgelet! Letselgevaar door bewegende messen. Instellingen aan het apparaat mogen alleen worden uitgevoerd als de motor is uitgeschakeld en het mes niet meer beweegt.

Vooraleer u het apparaat start, moet u

• alle transportborgingen verwij deren;
• grij pstangen monteren,
• wielen monteren
• motorolie tanken;
• benzine tanken;
• eventueel de grasbak monteren;
• eventueel de maaihoogte instellen.

B

Onderste stang monteren

Zorg ervoor dat bij de montage van de grij pstang de bowdenkabel (A 19) niet wordt ingeklemd.

1. Draai de twee kruiskopschroeven (4a) los van de onderste stangen (4).

2. Steek de onderste stangen (4) in de houder op de grasmaaierbehuizing (12). De onderste stang (4) met de voorge-monteerde geleider van de starterkabel (21) moet in de rij richting rechts op de maaierbehuizing (12) worden gezien.

3. Bevestig de onderste stangen (4) met een respectievelij ke kruiskopschroef (4a). Hiertoe kunt u de meegeleverde schroevendraaier (25) gebruiken.

Greepstang monteren

Voordat u de grij pstang monteert, verwij dert u evt. de handgreepmoeren (3a) en de schroeven (3c), samen met de sluitringen (3b) en de geleiding van de startkabel (21), van de onderste stangen (4).

1. Zet de grij pstang (1) op de onderste stangen (4).
2. Schuif aan beide kanten een schroef (3c) door de boorgaten in de greepstang.
3. Schuif een sluitring (3b) op elke schroef (3c).
4. Draai de handgreepmoeren (3a) op de schroeven (3c).
   Aan de rechterkant van de grasmaaier moet de geleiding va de startkabel (21) tussen de sluitring (3b) en de handgreep (1) op de schroef (3c) worden geplaatst.
5. Bevestig de bowdenkabel (19) met behulp van de kabelklem (A 20) op de onderste stang (4).

Starterkabel monteren

1. Trek langzaam de starterkabel aan de statergreep (22) in de richting van de stang.

2. Hang de starterkabel in de geleiding voor de starterkabel (21).

3. Laat de veiligheidsbeugel (2) los.

Wielen monteren

Monteer eerst de stangen, aangezien de toegang tot de kruiskopschroef (4a) voor de montage van de stangen wordt bemoeilij kt door een gemonteerd wiel.

Door de wielen te positioneren kiest u de maaihoogte. Het apparaat heeft 3 mogelijk - ke standen:

65 mm - grote maaihoogte → onderste stand maaihoogte (28)

45 mm - medium maaihoogte → middelste maaihoogte-stand (28)

25 mm - geringe maaihoogte → bovenste maaihoogte-stand (28)

Bevestig de vier wielen (13) elk met de wielbout (13a) en de onderliggende veiligheidsring (13b) op de gewenste maaihoogte-stand (28).

Kies voor alle vier de wielen dezelfde maaihoogte-stand (28)!

Let er bij het monteren van het wiel op dat u bij de markeringen de "L" en "R" op de grasmaaierbehuizing (12) de wielschroef (13a) gebruikt met respectievelij k dezelfde marking op de schroefkop.

De wielbouten (13a) aan de linkerkant ("L") op de maaier zijn tegen de klok in vastgezet zodat ze tij dens het gebruik niet vanzelf loskomen.

Grasbak monteren/ demonteren

Opgelet: Gebruik het apparaat niet zonder correct ge-monteerde grasbak of zon-der stootbeveiliging. Gevaar voor verwondingen!

Grasbak monteren:

1. Til de achterste stootbeveiliging (6) omhoog.
2. Grij p de grasbak (5) vast aan het trans-porthandvat (5a).
3. Hang de grasbak (5) in de daartoe voorziene ophanging voor de grasbak (26) aan de achterzij de van het apparaat.
4. Klap de stootbeveiling (6) neer, hij houdt de grasbak (5) op zijn plek.

Grasbak demonteren:

1. Til de stootbeveiliging (6) op.
2. Neem de grasbak (5) aan het trans-porthandvat (5a) vast en hef hem eruit.

Mulchkit

Mulchkit aanbrengen

1. Verwij der, indien deze is gemonteerd, de grasopvangbak.
2. Til de stootbeveiliging (6) op.
3. Zet de mulchkit (24) rechtop met de onderrand op het apparaat.
4. Druk de mulchkit (24) met de onderrand en vervolgens met de bovenrand in de uitwerpopening.
5. Klap de stootbeveiliging (6) op de mulchkit (24).

Mulchkit verwij deren

1. Hef de stootbescherming (6) op.
2. Neem de mulchkit (24) vast.

3. Kantel de mulchkit (24) lichtjes naar voren.

4. Trek eerst de onderkant van de mulchkit (24) uit het apparaat.

5. Verwij der de mulchkit (24).

Motorolie tanken

Zet het apparaat op een vlakke ondergrond.

1. Draai de olietankdop met meetstok (27) eraf.
2. Vul de olietank met motorolie. De olietank heeft een inhoud van 0,4 l. Gebruik merkolie.
3. Sluit de olietankdop (27) weer.

Het oliepeil controleren

1. Draai de olietankdop met meetstok (27) eraf.
2. Veeg de meetstok (27) schoon met een schoon doek.
3. Draai de olietanddop met de oliepeilstok (27) weer volledig vast.
4. Draai de olietankdop met oliepeilstok (27) los en lees na het uittrekken de oliestand af op de oliepeilstok.
   Het oliepeil moet zich in het gemarkeerde gebied tussen de minimumen maximummarkering (maximum: 0,4 l motorolie in de olietank) bevinden.
5. Veeg eventueel gemorste motorolie weg.
6. Sluit de olietankdop (27) weer.

Controleer het oliepeil telkens voordat u de maaier gebruikt, en giet olie bij voordat het minimumpeil is bereikt.

Benzine tanken

Waarschuwing! Benzine is ont- vlambaar en schadelij k voor ge- zondheid en milieu

• Bewaar benzine in daartoe voorziene tanks.
• Tank alleen in de openlucht en nooit bij lopende motor of hete machine.
• Open het deksel van de tank langzaam, zodat de overdruk kan ontsnappen.
• Rook niet tij dens het tanken.
• Vermij d direct huidcontact en inade- ming van dampen.
• Verwij der gemorste benzine.
• Houd de benzine uit de buurt van vonken, open vlammen en ander ontstekingsbronnen.
• Voer restjes benzine af volgens de milieuvoorschriften (zie „Afvoeren/milieubescherming“).

- Meng geen verschillende soorten benzine/olie.

• Gebruik uitsluitend loodvrij e nor- male benzine of superbenzine.
  Bij het gebruik van biobrandstof mag die met niet meer dan 10% ethanol gemengd zijn n.
• Gebruik uitsluitend schone, verse benzine.

• Bewaar benzine niet langer dan één maand, want daarna neemt de kwaliteit af.

• Draai de tankdop (A 7) eraf.

• Vul de tank met benzine tot aan de onderkant van de vulbuis (8). Giet de benzinetank niet helemaal vol, zodat de

benzine nog ruimte heeft om uit te zetten.

1. Veeg benzineresten rond de tankdop weg.

2. Sluit de tankdop weer.

Bediening

Een zekere mate van geluidslast door dit apparaat valt niet te vermij den. Voer luidruchtig werk op toegestane en daarvoor voorziene periodes uit. Houd u aan rusttij den en beperk de duur van de werkzaamheden tot een minimum. Zorg voor geschikte gehoorbescherming voor uzelf en voor de personen in de buurt.

Motor starten/stoppen

Waarschuwing! Benzine is ontvlambaar. Start de motor op minstens 3 meter afstand van de plaats waar u de benzine hebt getankt. Er bestaat brandgevaar.

Zet het apparaat op een stevige, vlakke ondergrond, het liefst niet in hoog gras. Verzeker u ervan dat het snij werktuig geen voorwerpen of de grond raakt.

Voor uw veiligheid: Sta achter het apparaat wanneer u het start.

Controleer regelmatig het benzineen oliepeil (zie "Oliepeil controle-ren") en vul het tij dig bij.

Koude start:

1. Druk 3 x op de benzinepomp (11) (primer).

2. Trek de veiligheidsbeugel (2)

NL BE

in de richting van de greepstang (1) en houd hem vast.

1. Trek aan de startergreep (22).
2. Als de motor start, laat u de starter-greep langzaam terug in de geleiding van de starterkabel (21) glij den.

Bij een warme start hoeft u de pri- mer (11) niet in te drukken.

Als de primer te vaak wordt ingedrukt, komt er te veel benzine in de carburator en kan de motor moeilij k starten.

Motor stoppen:

- Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd.

Messenstopsysteem:

Controleer regelmatig het messenstopsysteem.

- Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd.

Het mes moet binnen 7 seconden stoppen.

Maaien

1. Start de motor (zie "Motor starten pen").
2. Houd de greepstang (1) en de v heidsbeugel (2) tij dens het maaie beide handen vast.

Werkinstructies

Algemene werkinstructies

• Maai het gras indien mogelijk k als het droog is, om de grasnerf te behoeden.

• Kies een gepaste maaihoogte, zodat het apparaat niet wordt overbelast.

• Beweeg het apparaat tegen stapsnelheid in zo recht mogelijk ke banen. Om naadloze banen te maaien, moeten de banen elkaar telkens enkele centimeters overlappen.

• Stap niet achterwaarts.
• Werk op een helling steeds in dwarsrichting.
• Komen de messen in contact met een vreemd voorwerp, schakel de motor dan onmiddellij k uit. Wacht tot de messen tot stilstand zijn n gekomen en controleer het apparaat op schade. Hervat het werk alleen als het apparaat niet beschadigd is.
• Schakel voordat u een werkpauze neemt of het apparaat vervoert, het apparaat uit en wacht tot de messen tot stilstand zijn n gekomen.
• Reinig het apparaat na elk gebruik, zoals beschreven in hoofdstuk „Reiniging en onderhoud“.

Verschil tussen grasmaaien en gazonmulchen

Bij gebruik van de mulchkit (24) wordt het gemaaid gras niet opgevangen in een grasopvangbak, maar fij ngehakt en over het gazon verdeeld. De voedingsstoffen in

/stepmaaisel worden afgebroken door bodemorganismen en vormen een voedings-

eilyglus. Een gemulcht gazon hoeft daarom nveelenhinder vaak te worden bemest.

In principe moet het gazon relatief vaak worden gemaaid, zodat er slechts kleine hoeveelheden mulch op het gazon achterblij ven.

Het is daarom het beste om het gazon minstens één keer per week te mulchen en de maaier zo af te stellen dat slechts ongeveer 40% van de totale hoogte van het gazon gemulcht wordt. Als de mulch zichtbaar

blij ft op het gazon (bij voorbeeld bij het maaien van het gazon voor de eerste keer van het jaar of bij sterke groei), moet de grasbak (5) worden gebruikt.

Maaihoogte instellen

Het apparaat heeft 3 standen om de maaihoogte in te stellen:

65 mm - grote maaihoogte
45 mm - medium maaihoogte
25 mm - geringe maaihoogte

1. Draai de wielbout (13a) los.
2. Verwij der het wiel (13). Zorg ervoor dat u de veiligheidsschij f (13b) niet kwij traakt.
3. Bevestig het wiel (13) in omgekeerde volgorde weer in de gewenste maaihoogte-stand (28). Er zijn 3 posities mogelijk k.
4. Herhaal de stappen 1 - 3 met de andere wielen.

De wielbouten (13a) aan de linkerkant ("L") op de maaiier zijn tegen de klok in ∅ vastgezet zodat ze tijdens het gebruik niet vanzelf loskomen.

De juiste maaihoogte bedraagt bij een siergazon ongeveer 30-45 mm en bij een speelgazon ongeveer 40-65 mm.

Voor de eerste maaibeurt van het seizoen moet een lange maaihoogte worden ingesteld.

Grasbak leegmaken

1. Schakel de motor uit en wacht tot de messen tot stilstand zijn n gekomen.

2. Til de achterste stootbeveiliging (6) omhoog.

3. Neem de grasbak (5) eruit.
4. Om deze te legen, neemt u de grasbak (5) bij de handgreep (5a) en aan de achterkant van de grasbak vast (zie ook "Afvalverwij dering / milieubescherming").
5. Monteer de grasbak weer.

Reiniging en onderhoud

Laat werkzaamheden die niet zijn beschreven in deze handleiding, uitvoeren door een gespecialiseerd bedrij f. Gebruik uitsluitend originele reserveonderdelen. Er bestaat een risico op ongelukken!

Voer onderhouds- en reini- gingswerkzaamheden altijd bij uitgeschakelde motor en uitgetrokken bougie uit. Er bestaat gevaar voor verwon- dingen! Laat het apparaat afkoelen voordat u onder- houds- en reinigingswerk uitvoert. Sommige delen van de motor zijn n heet. Er bestaat een risico op brandwonden!

Draag handschoenen als u het mes hanteert.

Reiniging en algemeen onderhoud

Algemene reiniging en onderhoud aan de onderkant van het apparaat:

Leg een mat onder de benzine-grasmaaier.

NL BE

1. Klap de bovenste greepstang (1) dicht.
2. Kantel het apparaat naar achteren, zo- dat de bougie naar boven steekt.

Zorg ervoor dat een tweede persoon het apparaat vasthoudt, omdat het risico bestaat dat het terugkantelt.

Kantel het apparaat niet op de zij kant of naar voren. Bedrij fsvloei- stoffen kunnen gaan lekken en de motor kan worden beschadigd.

• Houd het apparaat steeds schoon. Gebruik voor het reinigen een borstel of doek maar geen scherpe reinigings- of oplosmiddelen.
  Gebruik voor het reinigen van de motor geen water, want dit kan het brandstofsysteem verontreinigen.
• Verwij der na het maaien alle vastklevende plantenresten met behulp van een stukje hout of plastic. Reinig in het bij zonder de motorkap met ventilatieopeningen (vingerbescherming) (A 18), de uitworp-opening en het gebied rond de messen. Gebruik geen harde of puntige voorwerpen, omdat deze het apparaat kunnen beschadi-gen.
• Controleer het apparaat voor elk gebruik op zichtbare gebreken zoals losse, versleten of beschadigde onderdelen. Controleer of alle moeren, bouten en schroeven goed vastzitten.
• Controleer de afdekkingen en veiligheids- voorzieningen (A 2,7,15) op schade en losse zit. Vervang ze indien nodig.

K

Luchtfi Iter vervangen

Gebruik het apparaat nooit zonder luchtfi Iter. Anders kan stof en vuil in de motor dringen en schade veroorzaken.

Luchtfi Iter verwij deren

1. Trek de bougiestekker (L 16) uit (zie „Bougie onderhouden“).
2. Open de luchtfi Iterkast (9) door het deksel tegen de wij zers van de klok in te draaien en het vervolgens naar boven toe te verwij deren (bajonetsluiting).
3. Neem het luchtfi Iter (10) eruit.
4. Reinig het luchtfi Iter (10) in een sopje.
5. Laat het luchtfi Iter (10) drogen. Kneed enkele druppels verse motorolie in de luchtfi Iter.
6. Vervang een defect luchtfi Iter door een nieuw luchtfi Iter (zie "Reserveonderdelen/toebehoren").

Luchtfi Iter monteren

1. Zet het luchtfi Iter (10) in de luchtfi Iter-box (9).
2. Sluit de luchtfi Iterkast (9) weer door het deksel erop te doen en het rechtsom te draaien.

L

Bougie onderhouden

i

Versleten bougies of een te grote ontstekingsafstand tasten het vermogen van de motor aan.

1. Trek de stekker van de bougie (16) eruit door tegelijk kertij d aan de bougie (17) te trekken en draaien.
2. Schroef de bougie (17) linksom met de meegeleverde bougiesleutel (23) eruit.
3. Controleer de ontstekingsafstand met behulp van een voelermaatje (in de vakhandel verkrijgbaar). De ontstekingsafstand moet 0,7-0,8 mm bedragen.
4. Stel de afstand indien nodig in door de massa-elektrode van de bougie (17) voorzichtig te buigen.

5. Reinig de bougie met een draadborstel.

6. Plaats de gereinigde en ingestelde bougie weer op zijn plaats, of vervang de beschadigde bougie door een reserve-bougie (aanbevolen aanhaalmoment 20 Nm, met momentsleutel bepaald) (zie "Reserveonderdelen/toebehoren").

Motorolie vervangen

Vervang de motorolie bij lege ben-zinetank en warme motor.

- Ververs de motorolie voor de eerste keer na ongeveer de eerste 5 bedrij fsuren uit, en daarna na elke 50 bedrij fsuren of jaar- lijs.

- Voer de oude olie op een milieu-vriendelij ke wij ze af (zie "Afval/milieubescherming").

1. Trek de bougiestekker (L 16) eraf (zie „Bougie onderhouden“).
2. Open de olietankdop (G 27).
3. Pomp de motorolie af met een olie-pomp (niet meegeleverd).
4. Vul de tank opnieuw met motorolie (zie „Motorolie tanken“).

De maaier heeft een olieaftapplug (N 33) op de motorkop. Het verversen van de motorolie via de olieaftapplug kan de behuizing van de grasmaai- er verontreinigen met motorolie, daarom raden wij aan de motorolie te verversen met behulp van een oliepomp zoals hierboven beschreven.

Mes vervangen

Een verkeerde montage kan leiden tot ernstige verwondingen.

Kantel een met benzine of olie gevulde grasmaaier nooit op zijn kant of naar vo- ren!

Dit leidt tot schade aan de motor en doet de garantie vervallen.

Controleer het mes op slij tage en beschadigingen. Vervang het mes als het stomp of beschadigd is!

Laat een stomp mes door een gespecialiseerd bedrij f bij slij pen, want dit soort bedrij ven kan een even-wichtstest uitvoeren.

Draag handschoenen als u het mes hanteert.

Wanneer de messchroef (30) loszit, moet de spanfl ens (32) worden vervangen.

Het aanhaalmoment van het mes bedraagt 45 Nm.

1. Trek de bougiestekker (L 16) eraf.
2. Kantel het apparaat naar achteren, zo- dat de bougie naar boven steekt.
3. Doe stevige handschoenen aan en houd het mes (29) vast. Draai de messchroef (30) met behulp van een schroevendraaier linksom af de motoras (31).
4. Monteer het nieuwe mes weer in omgekeerde volgorde.
   Zorg ervoor dat het mes juist is gepositioneerd en vlak tegen de motoras ligt.
   Tussen de messchroef en het mes moet de spanfl ens (32) liggen.
5. Draai het mes vast tot 45 Nm.

Carburator instellen

De carburator is fabrieksmatig ingesteld voor optimale resultaten. Als de instellingen moeten worden aangepast (zie "Storingen oplossen"), laat dit dan doen door een gespecialiseerd bedrij f.

Onderhoudsintervallen

Voer de in de onderstaande tabel vermelde onderhoudswerkzaamheden regelmatig uit. Regelmatig onderhoud van uw apparaat verlengt de levensduur van het apparaat. Dit garandeert optimale maaire-sultaten en voorkomt ongevallen.

Onderhoud (zie "Reiniging en onderhoud")	voor na		na eer- ste 5 uren	na 8 uren	na 50 uren	jaar- liks
	het werk
Schroeven, moeren, bouten controleren en vastdraaien	√
Oliepeil/benzinepeil con- troleren en indien nodig mo- torolie/benzine bij tanken	√			√
Bedieningselementen/gebied rond geluidsdemper reinigen		√		√
Motorolie vervangen			√ √	√
Luchtfi lter vervangen ^a						√
Bougie reinigen/instellen/ vervangen				√		√
Mes reinigen/controleren/ slij pen		√				√
Luchtkoelingssysteem reinigen ^a						√

^a bij meer stof of vuil vaker vervangen

Opslag

Algemene opmerkingen over opslag

Berg het apparaat niet op als er nog gras in de grasbak zit. Bij warm weer begint het gras namelijk te gisten. Er bestaat brandgevaar.

- Reinig het apparaat alvorens het op te bergen.

- Laat de motor afkoelen voordat u het apparaat in een gesloten ruimte opbergt.

- Gebruik voor het opslaan van de brandstof speciaal daartoe voorziene reservoirs.

- Berg het apparaat op een droge, stofvrije plek en buiten bereik van kinderen op.

- Berg het apparaat niet in een nylon zak op, want daar kan zich vocht opstapelen.

Apparaat dichtklappen

U kunt de grij pstang inklappen voor plaatsbesparende opslag.

1. Neem de grasbak (A 5) eruit.
2. Hang de starterkabel (A 22) eruit.
3. Open de snelspanner (3a) aan de bovenste stang (1). Snelspanhendel (3a), dichtingsring (3b) en schroeven (3c) kunnen gemonteerd blij ven.
4. Klap de grij pstang (1) naar onder.
   De bowdenkabel (3) mag daarbij niet worden geklemd.

Opslag tij dens de winter

Het negeren van de opslaginstructies kan door brandstofresten in de carburator leiden tot startproblemen of permanente schade.

1. Start de motor en laat de motor lopen tot alle resterende benzine verbruikt is en de motor stilvalt.
2. Vervang de olie (zie "Motorolie vervangen").
3. Bescherm de motor:
4. Draai de bougie (L 17) eruit (zie "Reiniging en onderhoud).
5. Giet een eetlepel motorolie door de bougieopeningen in de motorruimte.
6. trek enkele malen langzaam aan de starthendel met starterkabel (22) om de olie in de motor te verdelen;
7. Schroef de bougie (L 17) weer vast.
8. Verwij der de oude olie en benzineresten op een milieuvriendelij ke wij ze (zie "Afval/milieubescherming").

De benzinetank moet niet worden leeggemaakt als u aan de benzine een additief toevoegt (zie "Reserveonderdelen").

Transport

• Bij het transport moet het apparaat uitgeschakeld zijn en moet de bougiestekker
  (A 16) uitgetrokken zijn.
• Draag handschoenen tijdens het transport en vermijd contact met gevaarlijke onderdelen (bijv. hete motor, mes).
• Houd bij het transport een veilige afstand tot andere personen aan.
• Vervoer het apparaat niet ondersteboven en kantel het apparaat niet om uitlopen van de brandstof te voorkomen.
• Leeg de benzinetank met een benzineafzuigpomp voordat u hem tussen twee locaties vervoert. Leeg de benzinetank niet in gesloten ruimtes, in de buurt van vuur of tijdens het roken. Gasdampen kunnen explosies of brand veroorzaken.

Afval/ milieubescherming

- Voer het apparaat, de accessoires en de verpakking af voor een milieuvriendelij ke recycling.

- Maak de benzine- en olietank zorgvuldig leeg en lever het apparaat in bij een gepast inzamelpunt. De gebruikte kunststoffen en metalen delen kunnen naar soort worden gescheiden voor recycling.

- Breng oude olie en benzineresten in bij een gepast inzamelpunt en giet deze niet in de riolering of afvoerputten.

- Vraag ons servicecenter om advies.

- We voeren gratis uw defecte, ingezonden apparaten af.

- Werp gemaaid gras niet in de vuilnisbak maar deponeer het op een composthoop of verdeel het als een laag mulch onder struiken en bomen.

Reserveonderdelen/toebehoren

Reserveonderdelen en toebehoren zijn beschikbaar via www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 91).

Pos. Gebruiks- aanwij	Pos. Explosion- zing	Benaming	Artikel-Nr.
A 1,2	22,30 Grij pstang met veiligheidsbeugel 91106017
A 19	31 Bowdenkabel 91106018
A 4	23,24,35	Onderste stangen	91106015
A 13	3,15,41,43,46,48	Wiel (set), links	91106178
	3,15,41,43,47,48	Wiel (set), rechts	91106179
A 5	36,44 Grasbak	91106020
A 3	15,28,29	Bevestigingsmiddelen voor grij p- stang	91106016
M 29-32	3,16-19	Mes / messchroef / messenspin- del / klemschij f	13700459
A 25	49 Schroevendraaier (gleuf)	91106180

Storingen oplossen

Probleem Mogelijk ke oorzaak Oplossing
De motor start niet.	Te weinig benzine in de ben-zinetank	Benzine bij tanken
	Verkeerde startvolgorde	Instructies voor starten van motor volgens (zie "Bediening").
	Bougiestekker (L 16) niet correct ingestoken, verroeste bougie	Bougiestekker insteken Bougie reinigen, instellen of vervangen (zie "Reiniging en onderhoud")
	Verkeerd ingestelde carbu-rator	Carburator door een gespecialiseerd bedrij f laten instellen
Motor start, apparaat draait echter niet op volle toeren	Luchtfi lter (K 10) vuil	Luchtfi lter vervangen (zie "Reiniging en onderhoud")
	Verkeerd ingestelde carburator	Carburator laten instellen door een pro-fessioneel atelier
Motor hapert, blij ft steken	Verkeerd ingestelde carbu-rator	Carburator laten instellen door een pro-fessioneel atelier
	Bougie (L 17) verroest	Bougies reinigen, instellen of vervangen (zie "Reiniging en onderhoud")
Motor raakt oververhit	Ventilatieopeningen (A 18) verstopt	Ventilatieopeningen reinigen
	Verkeerde bougie (L 17) Bougie vervangen
	Te weinig motorolie in motor	Motorolie bij vullen (zie "Het apparaat in bedrij f stellen")
Motor rookt	Luchtfi lter (K 10) vuil	Luchtfi lter vervangen (zie "Reiniging en onderhoud")
	Te weinig motorolie in motor	Motorolie bij vullen (zie "Het apparaat in bedrij f stellen")
Maairesultaat niet goed of motor draait zwaar	Gras te kort of te lang	Maaihoogte veranderen (zie "Maaihoogte instellen")
	Mes stomp zie „Mes vervangen“
	Mes door gras geblokkeerd, grasbak vol, uitworp-opening verstopt	Gras verwij deren (zie "Reiniging en on-derhoud")
Mes draait niet	Mes door gras geblokkeerd Gras verwij deren
	Mes niet correct gemonteerd Mes correct monteren (zie „Mes vervangen“)
Abnormale ge-luiden, kleppe-ren of trillen	Mes niet correct gemonteerd	zie „Mes vervangen“
	Mes beschadigd

Garantie

Beste klant,

U ontvangt op dit apparaat een garantie van 3 jaar vanaf datum van aankoop. In geval van defecten aan dit apparaat hebt u tegenover de verkoper van het apparaat wettelij ke rechten. Deze wettelij ke rechten worden door de onderstaande garantie niet beperkt.

Garantievoorwaarden

De garantietermij n begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewij s van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termij n van drie jaar het defecte apparaat en het bewij s van aankoop (kassabon) voorgelegd en dat schriftelij k kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krij gt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelij ke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellij k na het uitpakken gemeld worden. Na het verstrij ken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlij nen zorgvuldig geproduceerd en vóór afl evering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slij tage blootgesteld zijn en daarom als aan slij tage onderhevige onderdelen beschouwd kunnen worden (b.v. snij samenstel, bougie, luchtfi Iter, starterkabel) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwij zing vermelde aanwij zingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwij zing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefi liaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwij zingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het identifi catienummer (IAN 384572_2107) als bewij s van de aankoop klaar te houden.
• Gelieve het artikelnummer uit het typeplaatje.

- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krij gt dan bij komende informatie over de afhandeling van uw klacht.

- Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewij s van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermij den, maakt u onvoorwaardelij k uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswij ze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij -geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefi liaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwij zing op het defect naar ons servicefi liaal te zenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswij ze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 384572_2107

Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 384572_2107

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Hiermede bevestigen wij dat de Benzine grasmaaier bouwserie PBM 132 B1 Serienummer 000001 - 130000 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU*& (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017 EN ISO 14982:2009 • EN IEC 63000:2018
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 96 dB(A) gemeten: 94,5 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI / 2000/14/EC & 2005/88/EC Benoemde instantie: TÜV Süd Industrie Service GmbH, Westendstrasse 199, 80686 München, Deutschland, NB 0036
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany, 20.12.2021	Christian Frank Documentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten
