NAVODILA ZA UPORABO PBM 132 B1 PARKSIDE

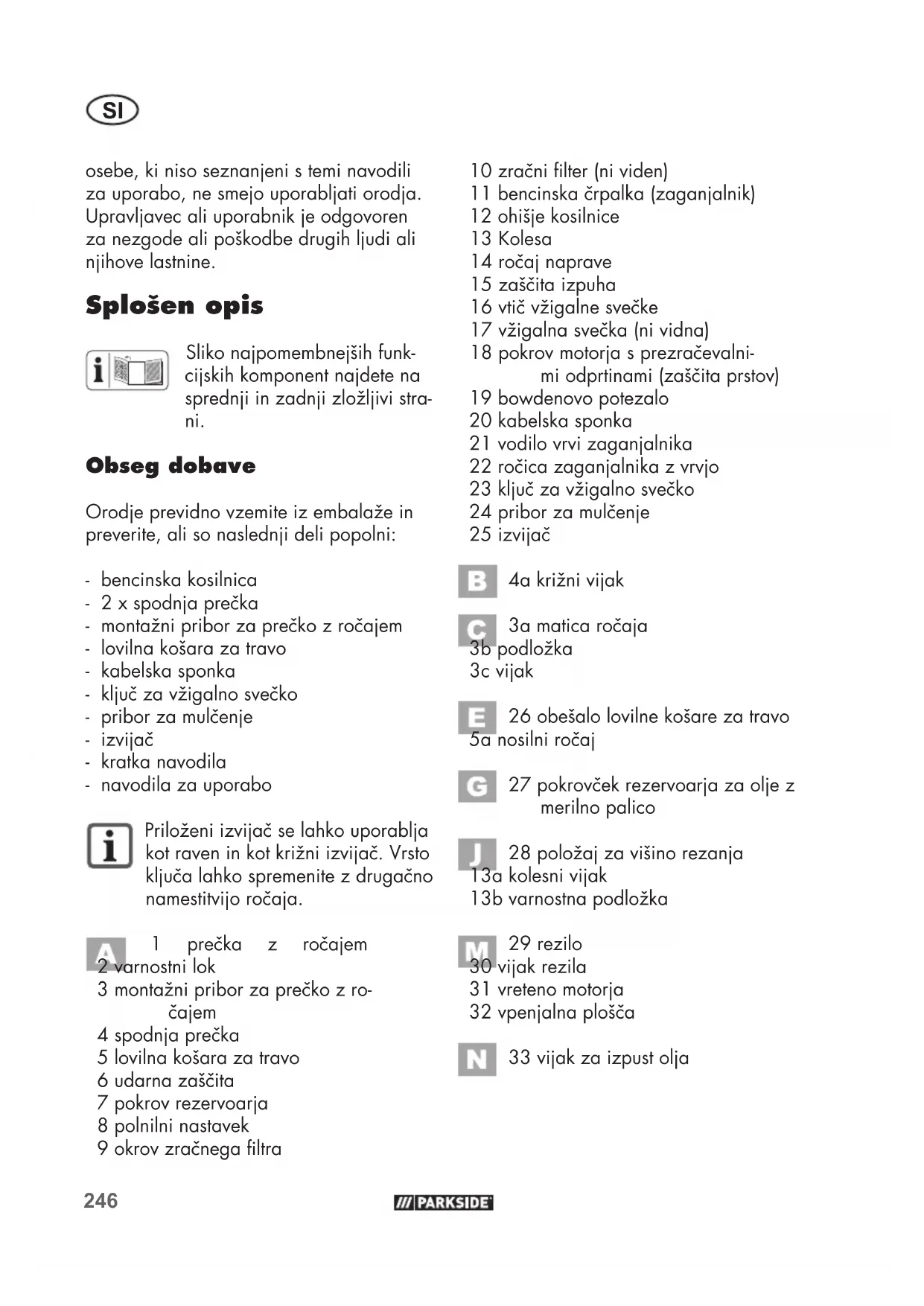

osebe, ki niso seznanjeni s temi navodili za uporabo, ne smejo uporabljati orodja. Upravljavec ali uporabnik je odgovoren za nezgode ali poškodbe drugih ljudi ali njihove lastnine. Splošen opis Sliko najpomembnejših funk- cijskih komponent najdete na sprednji in zadnji zložljivi stra- ni. Obseg dobave Orodje previdno vzemite iz embalaže in preverite, ali so naslednji deli popolni: - bencinska kosilnica - 2 x spodnja prečka - montažni pribor za prečko z ročajem - lovilna košara za travo - kabelska sponka - ključ za vžigalno svečko - pribor za mulčenje - izvijač - kratka navodila - navodila za uporabo Priloženi izvijač se lahko uporablja kot raven in kot križni izvijač. Vrsto ključa lahko spremenite z drugačno namestitvijo ročaja. 1 prečka z ročajem 2 varnostni lok 3 montažni pribor za prečko z ro- čajem 4 spodnja prečka 5 lovilna košara za travo 6 udarna zaščita 7 pokrov rezervoarja 8 polnilni nastavek 9 okrov zračnega ltra 10 zračni lter (ni viden) 11 bencinska črpalka (zaganjalnik) 12 ohišje kosilnice 13 Kolesa 14 ročaj naprave 15 zaščita izpuha 16 vtič vžigalne svečke 17 vžigalna svečka (ni vidna) 18 pokrov motorja s prezračevalni- mi odprtinami (zaščita prstov) 19 bowdenovo potezalo 20 kabelska sponka 21 vodilo vrvi zaganjalnika 22 ročica zaganjalnika z vrvjo 23 ključ za vžigalno svečko 24 pribor za mulčenje 25 izvijač 4a križni vijak 3a matica ročaja 3b podložka 3c vijak 26 obešalo lovilne košare za travo 5a nosilni ročaj 27 pokrovček rezervoarja za olje z merilno palico 28 položaj za višino rezanja 13a kolesni vijak 13b varnostna podložka 29 rezilo 30 vijak rezila 31 vreteno motorja 32 vpenjalna plošča 33 vijak za izpust olja247

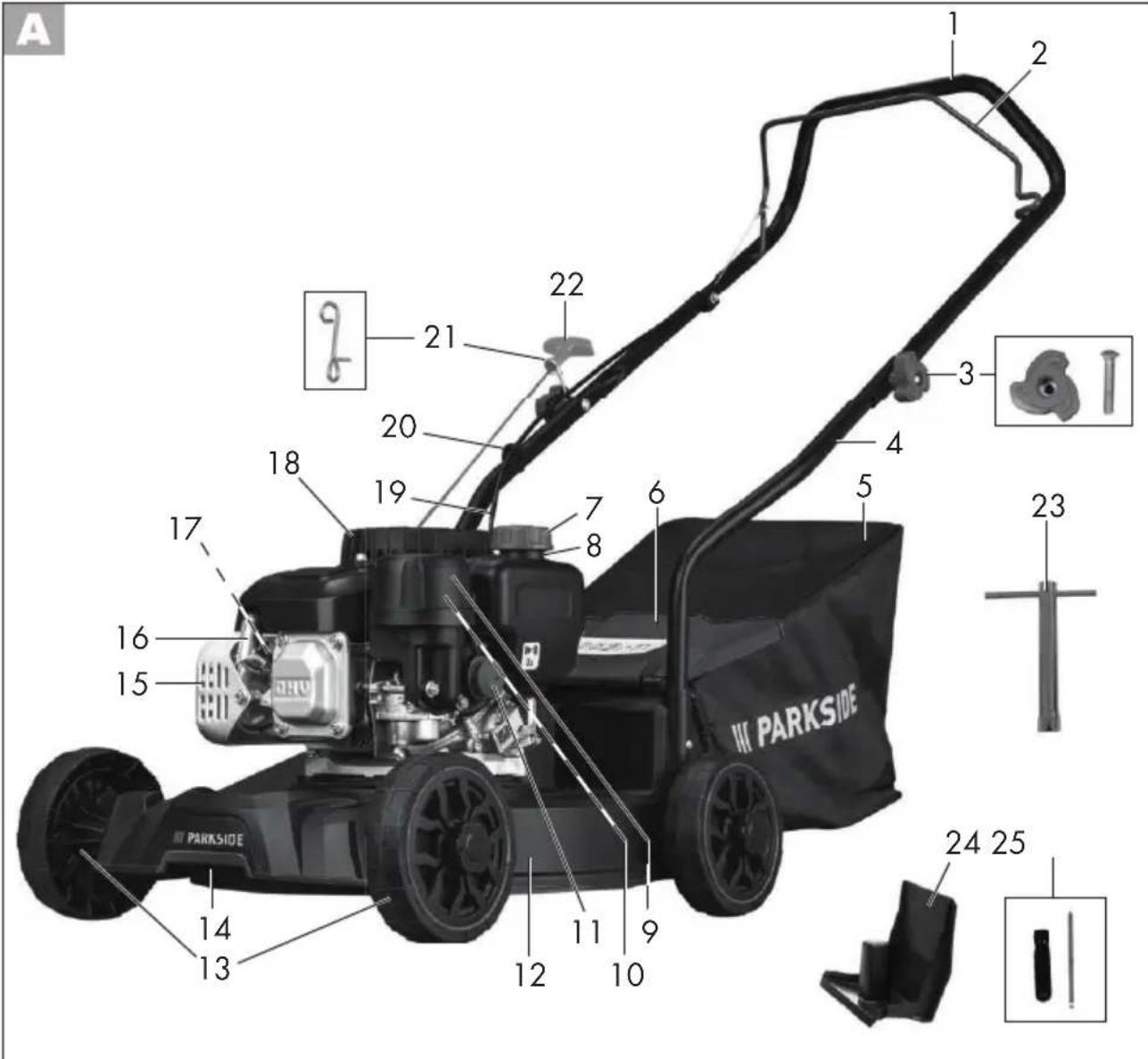

Opis delovanja Napravo poganja zmogljiv 4-taktni motor (Zongshen 132cc Easy Start). Naprava je opremljena z robustnim ohišjem iz umetne mase, lovilno košaro za travo in zložljivo prečko z ročajem. Funkcije elementov za upravljanje so opi- sane v naslednjih opisih. Varnostne priprave 2 Varnostni lok Pri spustitvi varnostnega loka se napra- va takoj zaustavi. 15 Zaščita izpuha Preprečuje, da bi roke ali vnetljivi mate- riali prišli v stik z vročim izpuhom. 6 Udarna zaščita Zaščiti uporabnike pred izvrženimi deli in nenamernim dotikanjem rezila pri košnji brez lovilne košare za travo. Tehnični podatki Bencinska kosilnica ..... PBM 132 B1 Motor ............ Zongshen 132cc Easy Start Gibna prostornina motorja .... 132 cm

= 1,84 dB Raven zvočne moči (L

Podatki o hrupu in tresljajih so določeni v skladu z določili in standardi, navedenimi v izjavi o skladnosti. Navedena vrednost tresljajev je izmerjena po standardiziranem postopku in jo je mogoče uporabiti za medsebojno primerjavo orodij. Navedeno vrednost tresljajev je prav tako mogoče uporabiti za oceno izpostavlje- nosti uporabnika. Opozorilo: Vrednost tresljajev med dejansko uporabo se lahko razlikuje od navedene vrednosti, odvisno od načina uporabe orodja. Poskušajte zagotoviti čim manjšo obremenitev s tresljaji. Raven tres- ljajev lahko na primer zmanjšate tako, da med uporabo orodja nosi- te rokavice in omejite čas uporabe orodja. Pri tem je treba upoštevati celotni čas uporabe orodja (na primer čas, v katerem je orodje izklopljeno, in čas, v katerem je vklopljeno, vendar deluje brez obremenitve). Varnostna opozorila To poglavje obravnava osnovna varnostna opozorila za delo z orodjem. Slikovni znaki/simboli Simboli na orodju Previdno! Preberite navodila za uporabo248

Nevarnost poškodb zaradi izvrže- nih delov, druge osebe naj se ne zadržujejo v bližini orodja Nevarnost poškodb zaradi ostrega rezila! Preprečite stik z nogami in rokami Previdno – strupeni hlapi! Orodja ne uporabljajte v zaprtih prostorih Previdno – bencin je vnetljiv! Ne kadite in ne približujte orodja vi- rom toplote Orodja ne izpostavljajte vlagi. Ne delajte v dežju. Pozor! Naknadno vrtenje kosilnega rezila Ugasnite motor, ko zapustite orod- je. Nikoli ne kosite, če so v bližini ose- be, predvsem otroci, ali živali. Pred vzdrževanjem izklopite motor in izvlecite vtič vžigalne svečke Previdno – vroče površine! Nevar- nost opeklin Uporabljajte zaščitna očala in zaš- čito za sluh Navedena raven zvočne moči

OFF Vklop orodja (ON): Povlecite varnostni ročaj proti sebi Izklop orodja (OFF): Izpustite varnostni ročaj249

Slikovne oznake na kolesnem vi- jaku: Odvijte kolesni vijak Pritrdite kolesni vijak Simboli v navodilih za uporabo Opozorilni simboli z napotki za preprečevanje poškodb in materialne škode. Znaki za prepoved z navodili za preprečitev škode. Stojte za orodjem, ko ga zaganjate. Obvestilni simboli z informacijami za boljše rokovanje z orodjem. Preberite navodila za uporabo Pri rokovanju z rezilom nosite roka- vice. zelo lahko vnetljivo strupeno nevarno za okolje Splošna varnostna opozorila OPOZORILO! Preberite vse var- nostne predpise in navodila. Ne- upoštevanje varnostnih navodil in opozoril lahko povzroči požar in/ ali težke poškodbe. Opombe:

• Skrbno preberite navodila za uporabo. Seznanite se z možnimi nastavitvami in pravilno uporabo orodja.

• Če niste prepričani o varni uporabi orodja, se o neprimernih načinih upo- rabe primerno podučite.

• Bodite pozorni, pazite na to, kaj poč- nete, in se dela lotite preudarno. Orod- ja nikdar ne uporabljajte, kadar ste utrujeni ali bolni oz. če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi lahko povzro- či resne poškodbe.

• To orodje ni namenjeno temu, da bi ga uporabljale osebe z okrnjenimi telesni- mi, čutnimi ali duševnimi zmožnostmi; prav tako orodja ne smejo uporabljati osebe brez izkušenj v rokovanju s tem orodjem ali s pomanjkljivim znanjem o tem orodju, razen če jih nadzoruje ose- ba, odgovorna za njihovo varnost, ali če od te osebe dobijo navodila, kako je treba orodje uporabljati.

• Otroke imejte pod nadzorom, da se ne bodo igrali z orodjem.

• Nikoli ne dovolite, da bi orodje uporab- ljali otroci ali druge osebe, ki niso sezna- njene z navodili za uporabo. V nekaterih državah je spodnja starostna meja upo- rabnika določena z lokalnimi predpisi.

• Nikoli ne kosite, če so v bližini osebe, predvsem otroci, ali živali. Pri zavijanju lahko izgubite nadzor nad orodjem.

• Upoštevajte, da je uporabnik odgovo- ren za nezgode ali poškodbe drugih ljudi ali njihove lastnine.

• Upoštevajte lokalne predpise za zašči- to pred hrupom. Pripravljalni ukrepi:

• Med košnjo morate vedno imeti obute čevlje, ki ne drsijo, in nositi dolge hlače. Ne kosite bosonogi ali obuti v lahke sandale. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gib- ljive dele. Z nošenjem primernih oblačil zmanjšate nevarnost poškodb.

uporabljali, in odstranite vse predmete (npr. kamne, palice, žice, igrače), ki bi jih orodje lahko zgrabilo in izvrglo.

• Opozorilo: Bencin je močno vnetljiv. Ogenj ali eksplozije lahko povzročijo hude opekline: - bencin shranjujte samo v temu name- njenih posodah; - bencin točite samo na prostem in med polnjenjem ne kadite; - bencin natočite pred zagonom mo- torja. Medtem ko motor deluje ali ko je orodje vroče, ne smete odpirati pokrova posode za gorivo ali točiti bencina. - če se bencin polije, ne smete posku- šati zagnati motorja. Namesto tega odstranite orodje s površine, polite z bencinom. Izogibajte se kakršnemu koli poskusu vžiga motorja, dokler bencinski hlapi ne izhlapijo; - iz varnostnih razlogov je treba poškodovane pokrove posode za gorivo in drugih posod zamenjati.

• Zamenjajte pokvarjene dušilce zvoka.

• Pred uporabo vedno preglejte, ali so rezila, pritrdilni vijaki in celotni rezalni mehanizem obrabljeni ali poškodovani. Da se izognete neuravnovešenju, lahko obrabljena ali poškodovana orodja in zatiče zamenjate le v kompletu.

• Bodite previdni pri uporabi orodij z več rezalnimi mehanizmi, ker gibanje enega rezila lahko povzroči vrtenje drugih rezil.

• Uporabljajte izključno nadomestne dele in pribor, ki jih dobavlja in pripo- roča proizvajalec. Z uporabo drugih nadomestnih delov lahko povzročite poškodbe in nemudoma izgubite pravi- co do uveljavljanja garancije. Upravljanje:

• Motor z notranjim izgorevanjem ne sme delovati v zaprtih prostorih, v katerih se lahko zbira nevaren ogljikov monoksid.

• Kosite le pri dnevni svetlobi ali pri dob- ri umetni osvetlitvi. Zaradi neosvetljene- ga delovnega območja lahko pride do nesreč.

• Če je mogoče, se izogibajte uporabi orodja, ko je trava mokra.

• Vedno pazite, da boste trdno stali, še po- sebej na vzpetinah, odlagališčih, jarkih ali nasipih. Tako lahko orodje v nepriča- kovani situaciji bolje nadzorujete. - Vedno delajte prečno glede na po- bočje, nikoli navzgor ali navzdol. - Še posebej bodite previdni, ko na pobočju zamenjate smer vožnje. - Ne kosite na prestrmih pobočjih (naj- več 10°).

• Orodje vodite korakoma.

• Posebej previdni bodite med obrača- njem orodja ali ko ga vlečete proti sebi.

• Zaustavite rezalni mehanizem, ko je treba orodje pri transportu čez netrav- nato površino nagniti in ko orodje pre- mikate s površine, ki jo kosite, in nanjo.

• Nikoli ne uporabljajte orodja s poško- dovanimi varnostnimi pripravami ali varnostnimi rešetkami ali brez name- ščenih varnostnih priprav, npr. zaščite pred udarci in/ali lovilnika za travo. Le tako bo tudi vnaprej zagotovljena varna raba orodja.

• Ne zaganjajte motorja, če stojite pred odprtino za izmet.

• Vklopite motor po navodilih in samo takrat, ko so vaše noge v varni razdalji od rezalnih mehanizmov.

• Nikoli ne pomikajte rok ali nog v bližino vrtečih se delov ali podnje. Vedno oh- ranite zadostno varnostno razdaljo do odprtine za izmet. En sam trenutek ne- pazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe.

• Nikoli ne dvigajte ali prenašajte orod- ja, ko motor deluje.

• Ugasnite motor, izvlecite vtič vžigalne svečke, izvlecite ključ za vžig, če obsta- ja, in se prepričajte, da vsi premični deli mirujejo: - pred čiščenjem ali odstranjevanjem blokad in zamaškov iz odprtine za izmet, - preden se lotite preverjanja ali čišče- nja orodja oz. dela na njem; - če ste zadeli ob tujek. Preverite, ali je orodje poškodovano in po potrebi poskrbite za ustrezno popravilo, preden orodje znova zaženete in uporabljate; - če se na orodju pojavijo nenavadno močni tresljaji, ga je treba nemudo- ma preveriti. - ko zapustite orodje; - pred točenjem bencina.

• Orodja nikoli ne pustite na delovnem mestu brez nadzora.

• Ne delajte s poškodovanim, nepopol- nim ali brez dovoljenja proizvajalca spremenjenim orodjem. Uporaba orod- ja za nepredvidene namene je lahko nevarna.

• Če obstaja nevarnost udara strele, orodja ne uporabljajte. Nevarnost elek- tričnega udara.

• Pri umirjanju motorja je treba zapreti dušilno loputo. Če ima motor zaporno pipo za bencin, je to treba po koncu košnje zapreti. Vzdrževanje in shranjevanje:

• Poskrbite, da so vse matice, zatiči in vijaki trdno priviti in da je orodje pripravljeno za varno delo. Slabo vzdrževano orodje je pogosto vzrok za nesreče.

• Da preprečite nevarnost požara, odstra- nite travo, listje ali iztekajočo maščobo (motorno olje) z motorja, izpušne cevi in predela okoli posode za bencin.

• Redno preverjajte, ali je lovilnik za tra- vo obrabljen in ali deluje pravilno.

• Iz varnostnih razlogov zamenjajte ob- rabljene ali poškodovane dele. Zame- njajte pokvarjene dušilce zvoka.

• Če je treba posodo za bencin izprazni- ti, to storite na prostem.

• Z orodjem ravnajte skrbno. Nastavki naj bodo vedno čisti in ostri za boljše in varnejše delo. Upoštevajte predpise za vzdrževanje.

• Orodja ne poskušajte popraviti sami, razen če ste za to ustrezno usposoblje- ni. Vsa dela, ki niso navedena v teh navodilih za uporabo, lahko opravijo samo na pooblaščenem servisu.

• Orodje hranite na suhem mestu izven dosega otrok. Orodje je nevarno, če ga uporabljajo neizkušene osebe.252

Pred začetkom uporabe Previdno! Nevarnost po- škodb zaradi vrtečega se rezila. Delo na orodju lahko opravljate le pri izklopljenem in zaustavljenem rezilu. Preden napravo zaženete, morate - odstraniti vsa transportna varovala, - namestiti palice ročaja, - namestiti kolesa, - doliti motorno olje, - doliti bencin, - po potrebi namestiti lovilno košaro za travo, - po potrebi nastaviti višino rezanja. Namestitev spodnje prečke Pazite, da pri namestitvi palic roča- ja ne stisnete bowdenovega pote- zala ( 19).

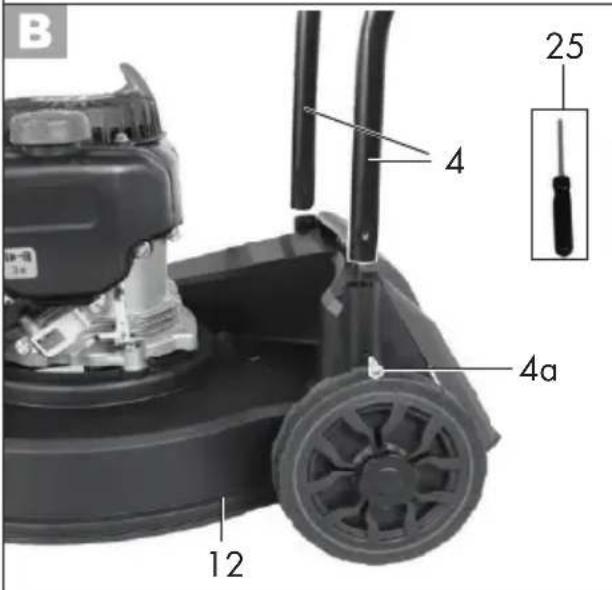

1. Odvijte križna vijaka (4a) iz spodnjih

nastavek na ohišju kosilnice (12). Spodnjo prečko (4) z že nameščenim vodilom vrvi zaganjalnika (21) morate vtakniti v desni nastavek na ohišju kosil- nice (12), gledano v smeri vožnje.

3. Pritrdite spodnji prečki (4) s po enim

križnim vijakom (4a). Pri tem lahko upo- rabite priloženi izvijač (25). Namestitev prečke z ročajem Pred namestitvijo prečke z ročajem po potrebi odstranite matice ročaja (3a) in vijake (3c) skupaj s podložkami (3b) in vodilom vrvi zaganjalnika (21) s spodnjih prečk (4).

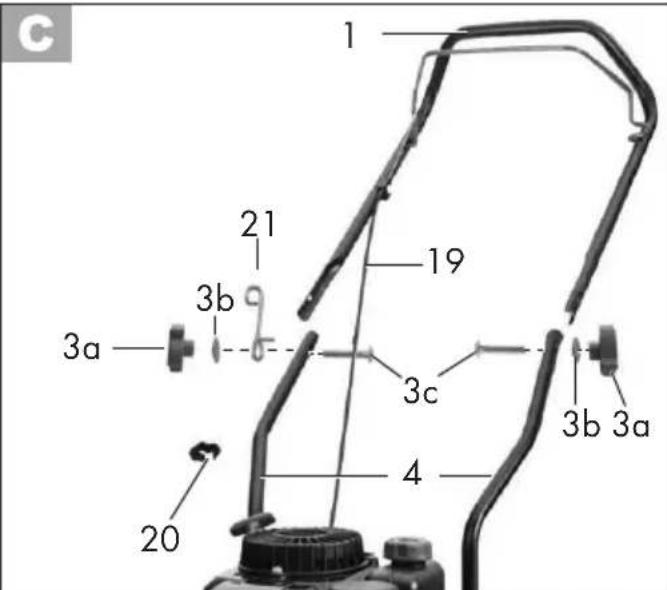

1. Namestite prečko z ročajem (1) na spo-

skozi vrtini v palicah ročaja.

prečko (4). Namestitev vrvi zaganjalnika

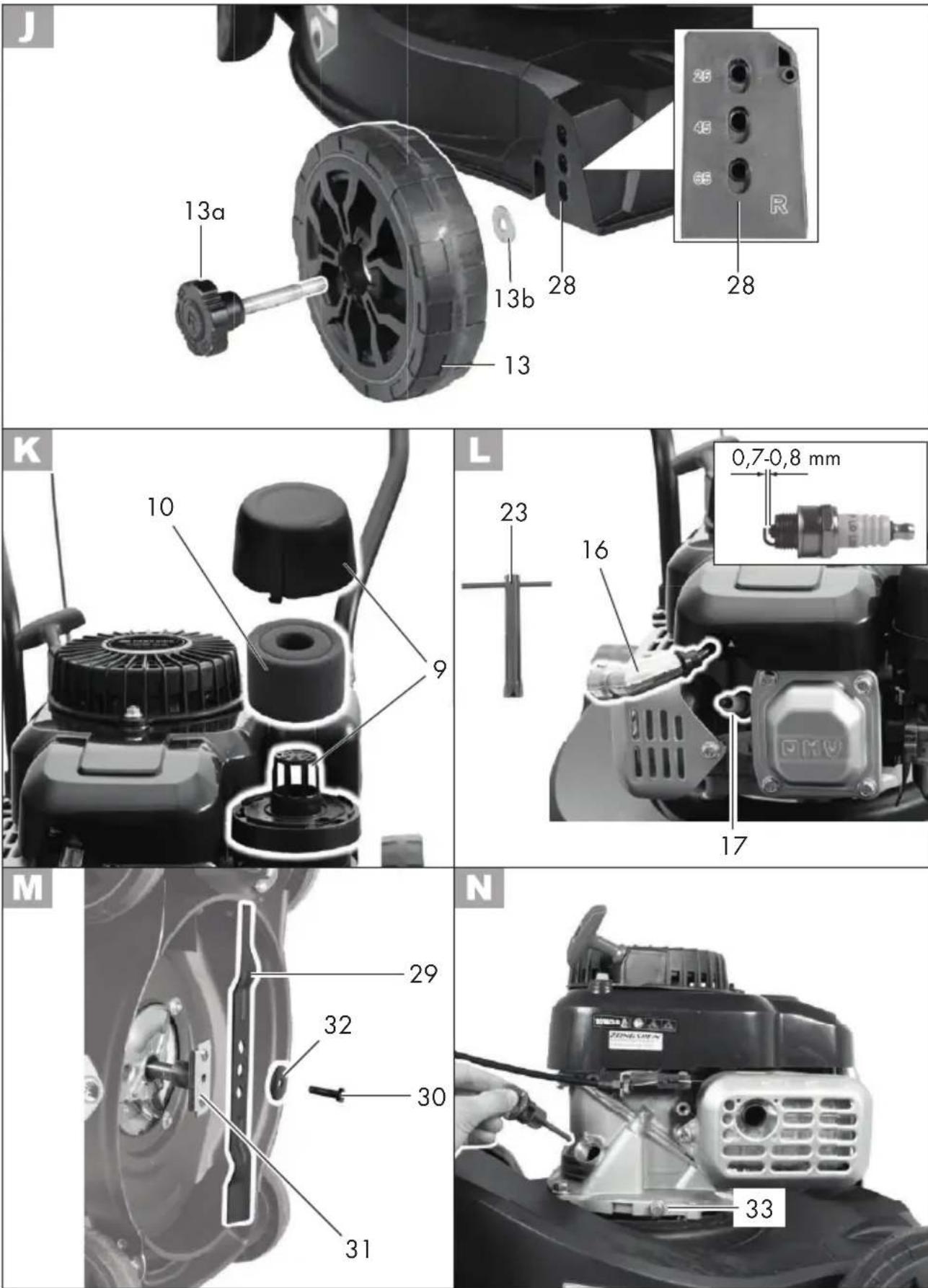

Namestitev koles Najprej namestite prečke, saj nameščeno kolo oteži dostop do križnega vijaka (4a) za namestitev prečke. Z namestitvijo koles izberete višino reza- nja. Naprava ima 3možne položaje: 65 mm – visoka višina rezanja

• zgornji položaj za višino rezanja (28) Pritrdite štiri kolesa (13) s kolesnimi vijaki (13a) in nameščeno varnostno podložko253

(13b) na želenem položaju za višino reza- nja (28). Za vsa štiri kolesa izberite enak položaj za višino rezanja (28)! Pri nameščanju koles pazite, da pri oznakah »L« in »R« na ohišju kosilni- ce (12) vsakokrat uporabite kolesni vijak (13a) z enako oznako na glavi vija- ka. Kolesni vijaki (13a) levo (»L«) na kosilnici se pritrdijo v nasprotni smeri urnega kazal-

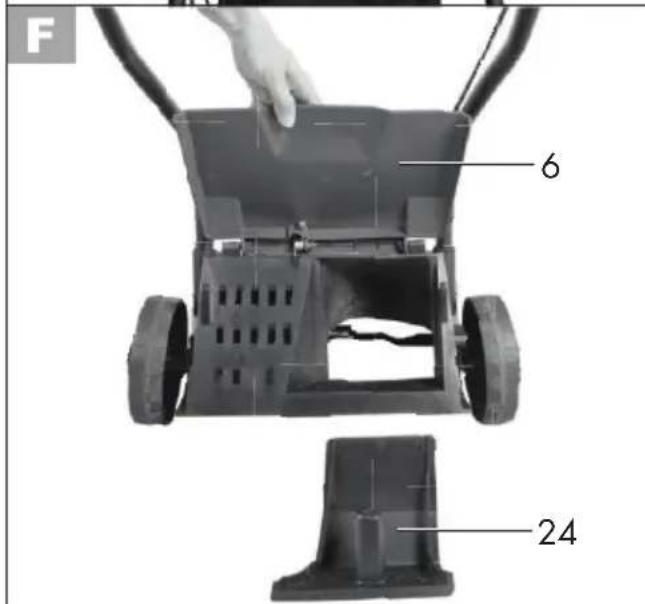

4. Namestite zadnjo udarno zaščito (6),

spodnjim robom in nato še z zgornjim robom v odprtino za praznjenje.

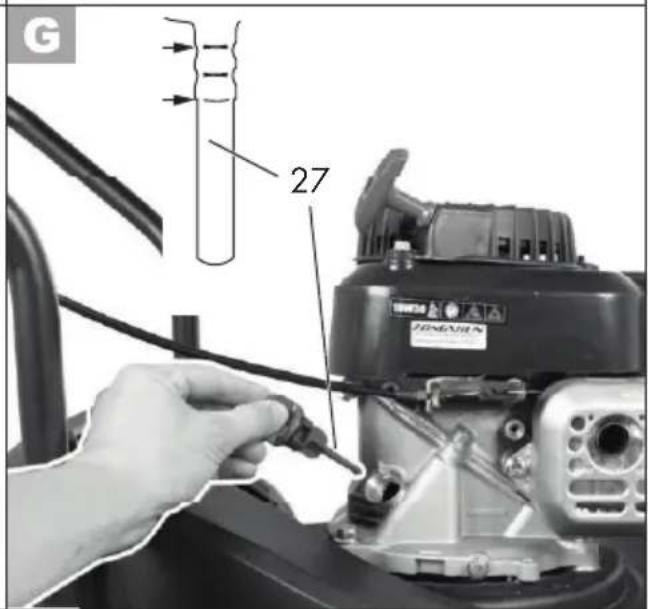

olje. V rezervoar za olje je mogoče na- liti 0,4l motornega olja. Uporabljajte olje z blagovno znamko.

za olje z merilno palico (27). Pred vsako košnjo preverite nivo olja in motorno olje dolijte, preden je dosežena spodnja oznaka. Točenje bencina Opozorilo! Bencin je vnetljiv, zdrav- ju in okolju škodljiv: - bencin shranjujte v temu namenjenih posodah; - bencin točite samo na prostem in nikoli takrat, ko motor deluje ali je vroč; - previdno odprite pokrov posode za gorivo, da se sprosti nadtlak; - med točenjem ne kadite; - pazite, da bencin ne pride v stik s kožo, in ne vdihavajte hlapov; - odstranite politi bencin; - bencinu ne približujte isker, odprtega plamena in drugih vžigalnih sredstev; - ostanke bencina odstranite na oko- lju prijazen način (glejte poglavje „Odstranjevanje/varstvo okolja“). - Ne uporabljajte mešanice benci- na in olja. - Uporabljajte neosvinčen normal- ni ali super bencin; če uporabljate bio gorivo, mu ne sme biti primešanega več kot 10% etanola. - Uporabljajte samo čist, svež bencin. - Bencina ne skladiščite dlje kot en mesec, ker se njegova kakovost poslabša.

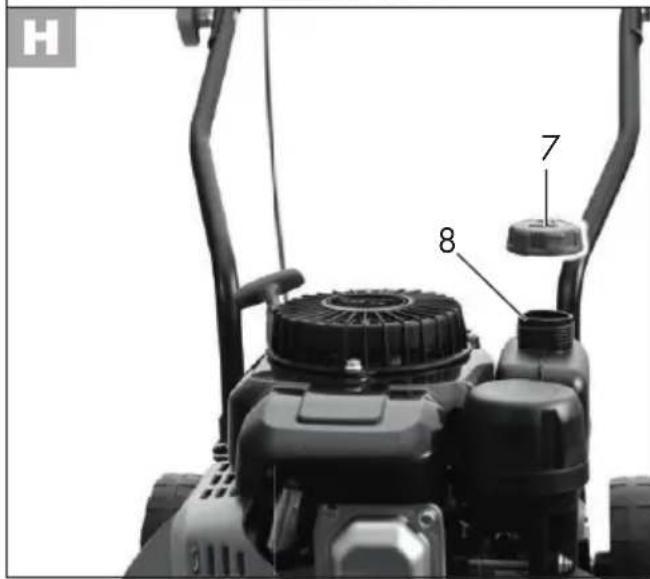

2. Natočite bencin do spodnjega roba

Uporaba Pri uporabi orodja se ni mogoče izogniti določeni meri obremenitve s hrupom. Delo, ki povzroča hrup, opravljajte v času, ko je takšno delo dovoljeno. Upoštevajte more- bitne prepovedi uporabe in orodja ne uporabljajte po nepotrebnem. Uporabnik in osebe v bližini naj uporabljajo zaščito za sluh. Zagon/zaustavitev motorja Opozorilo! Bencin je vnetljiv. Zaženite motor vsaj 3 m od mesta, kjer ste točili gorivo. Obstaja nevarnost požara.255

Orodje zaženite na trdnih in ravnih tleh, po možnosti ne v visoki travi. Prepričajte se, da se rezalni me- hanizem ne dotika tal ali kašnega predmeta. Za varno uporabo: stojte za orod- jem, ko ga zaganjate. Redno preverjajte raven bencina in olja (glejte „Preverjanje ravni olja“) in ju pravočasno dolijte. Hladni zagon:

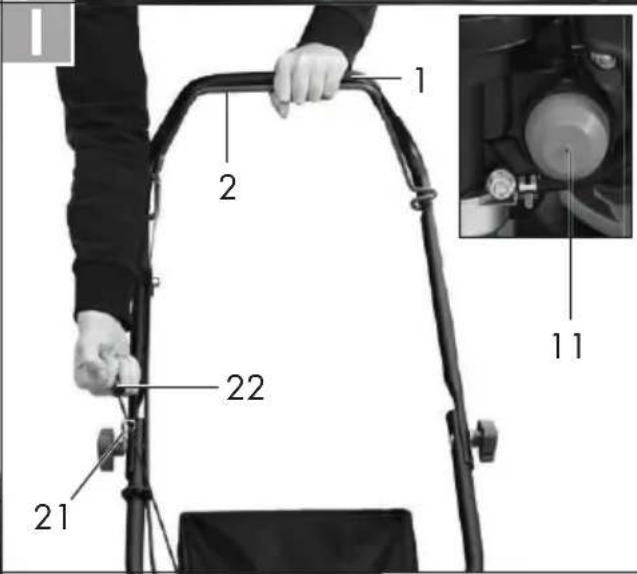

1. 3 x pritisnite črpalko za bencin

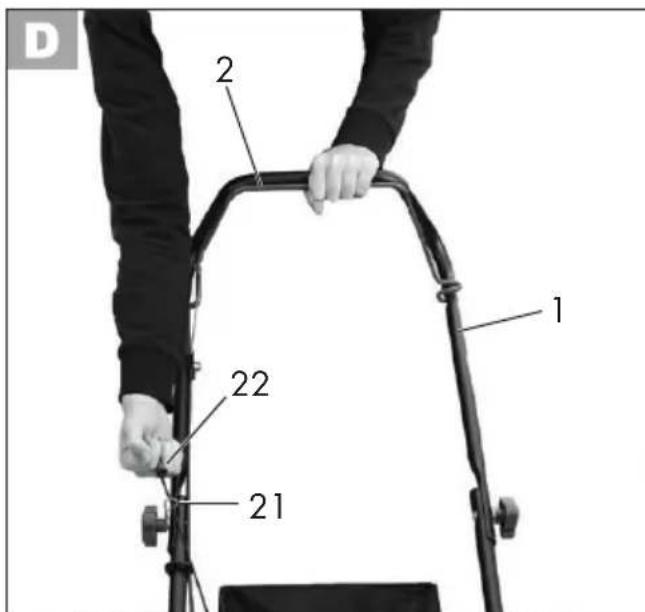

2. Varnostni ročaj (2) potegnite

2. Med košnjo držite ročaj (1) in varnostni

• Na pobočjih vedno delajte prečno na strmino.

• Po vsaki uporabi očistite orodje, kot je opi- sano v poglavju „Čiščenje in vzdrževanje“. Razlika med košnjo in mulčenjem trate Pri uporabi pribora za mulčenje (24) se odrezana trava ne shrani v lovilni košari, temveč se seseklja in porazdeli po trati. Na ta način talni organizmi razgradijo hranilne snovi, ki so v odrezani travi, tako pa hranilne snovi krožijo. Zato je treba tra- to pri mulčenju bistveno redkeje gnojiti.256

Načeloma velja, da je treba trato relativno pogosto pokositi, tako da mulčena trava na trati ostane le v manjših količinah. Zato je najbolje trato mulčiti najmanj enkrat na teden in kosilnico nastaviti tako, da se mulči samo 40 % celotne višine tra- te. Če mulčena trava vidno obleži na po- vršini trate (na primer pri prvi košnji v letu ali pri močnejši rasti), je treba uporabiti lovilno košaro za travo (5). Nastavitev višine košnje Na orodju je na voljo 3 položajev za na- stavitev višine košnje: 65 mm – visoka višina rezanja 45 mm – srednja višina rezanja 25 mm – nizka višina rezanja

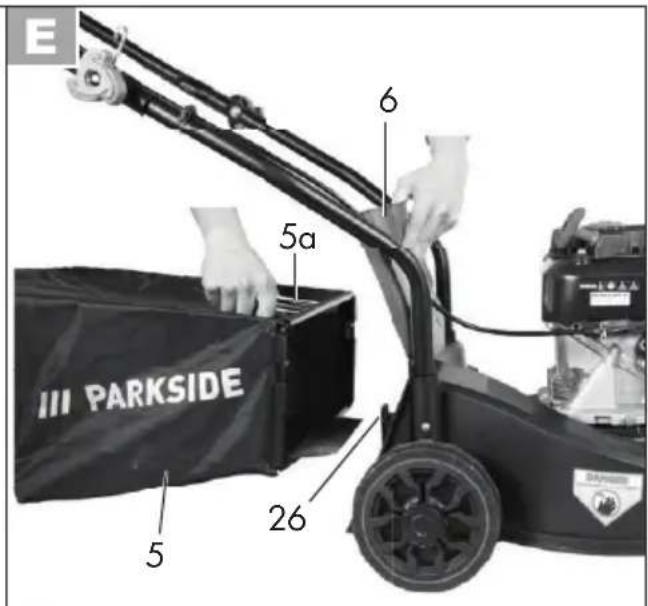

travo (5) za nosilni ročaj (5a) in zadaj na lovilni košari za travo (glejte tudi »Odstranjevanje med odpadke/varstvo okolja«).

5. Lovilno košaro za travo znova namestite.

Čiščenje in vzdrževanje Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, naj opravijo v servisni delavnici. Uporabljajte samo originalne nadomestne dele. Nevarnost nesreče! Vzdrževalna dela in čiščenje opravljajte le, ko je motor izklopljen in ko je vtič vžigal- ne svečke izvlečen. Nevar- nost poškodb! Preden se lotite vzdrževanja ali čiščenja, počakajte, da se orodje ohladi. Deli motorja so vroči. Obstaja nevarnost opeklin! Pri rokovanju z rezilom nosite roka- vice. Čiščenje in splošna vzdrževalna dela Čiščenje in vzdrževalna dela na spodnji strani orodja:257

1. Ročaj (1) sklopite navzgor

2. Nagnite napravo nazaj, tako da vži-

galna svečka sega navzgor. Orodje mora držati druga oseba, saj se lahko drugače prevrne na- zaj. Orodja ne nagibajte vstran ali nap- rej. Obratovalne tekočine lahko iz- tečejo in motor se lahko poškoduje.

• Poskrbite, da bo orodje vedno čisto. Za čiščenje uporabljajte ščetko ali krpo, ne uporabljajte agresivnih čistil ali topil. Za čiščenje motorja ne uporabljajte vode, ker bi lahko onesnažila sistem za gorivo.

• Po košnji z leseno ali plastično paličico odstranite rastlinske ostanke. Predvsem očistite prezračevalne odprtine ( 18), odprtino za izmet in predel okoli rezila. Ne uporabljajte trdih ali ostrih predmetov, ki lahko poškodujejo orod- je.

• Pred vsako uporabo orodje preverite glede vidnih napak, kot so zrahljani, obrabljeni ali poškodovani deli. Preve- rite, da so vse matice, zatiči in vijaki trdno priviti.

• Preverite, da pokrovi in zaščitne napra- ve ( 2,7,15) niso poškodovani in da so pravilno nameščeni. Po potrebi jih zamenjajte. Menjava zračnega ltra Orodja nikoli ne uporabljajte brez zračnega ltra. Sicer prah in uma- zanija prodreta v motor in povzro- čita škodo. Odstranjevanje ltra za zrak

1. Izvlecite vtič vžigalne svečke

16) (glejte „Vzdrževanje vžigalne

2. Odprite okrov zračnega ltra (9), tako

suši. V zračni lter nakapljajte nekaj kapljic svežega motornega olja.

6. Pokvarjen zračni lter zamenjajte z

novim zračnim ltrom (glejte „Nado- mestni deli/pribor)“. Namestitev zračnega ltra

te, tako da namestite pokrov in ga pri- vijete v smeri urnega kazalca. Vzdrževanje vžigalne svečke Obrabljena vžigalna svečka ali prevelik vžigalni razmik povzročata zmanjšanje moči motorja.

1. Potegnite vtič vžigalne svečke (16) z

vžigalne svečke (17), tako da hkrati ga vlečete in obračate.

5. Vžigalno svečko očistite z žičnato krta-

6. Vstavite očiščeno in nastavljeno vžigal-

no svečko ali poškodovano vžigalno svečko zamenjajte z nadomestno vžigalno svečko (priporočeni pritezni moment 20 Nm ugotovite z momen- tnim ključem) (glejte „Nadomestni deli/ pribor“). Menjava motornega olja Motorno olje zamenjajte, ko je po- soda za gorivo prazna in je motor topel.

• Motorno olje prvič zamenjajte po približno 5 urah delovanja, nato pa na vsakih 50 ur delova- nja ali vsako leto.

• Odpadno olje odstranite na oko- lju prijazen način (glejte pog- lavje „Odstranjevanje/varstvo okolja“).

1. Izvlecite vtič vžigalne svečke (

16) (glejte „Vzdrževanje vžigalne svečke“).

2. Odprite pokrov posode za olje (

3. Motorno olje izčrpajte z oljno črpalko

motornega olja“). Kosilnica ima vijak za izpust olja

njavanju motornega olja z vijakom za izpust olja se lahko ohišje kosilnice umaže z motornim oljem, zato priporoča- mo zgoraj opisano menjavanje motornega olja s pomočjo oljne črpalke. Menjava rezila Nepravilna montaža lahko povzroči hude poškodbe. Kosilnice s polno posodo za bencin ali olje nikoli ne na- gibajte na stran ali naprej! Tako se motor poškoduje in garancija preneha veljati. Preverite, ali je rezilo obrabljeno ali poško- dovano. Topo ali poškodovano rezilo zamenjajte! Topo rezilo dajte vedno nabrusiti v servisni delavnici, ker tam lahko opravijo preizkus uravnoteženosti. Pri rokovanju z rezilom nosite roka- vice. Takoj ko enkrat odvijete vijak rezila (30), morate zamenjati vzmetno podložko (32). Pritezni moment rezila znaša 45Nm.

1. Izvlecite vtič vžigalne svečke

galna svečka sega navzgor.

biti nameščena vpenjalna plošča (32).

5. Zategnite rezilo s 45Nm.

Nastavitev uplinjača Uplinjač je tovarniško optimalno prednas- tavljen. Če so potrebne naknadne nasta- vitve (glejte „Odkrivanje napak“), naj jih opravijo v servisni delavnici. Vzdrževalni intervali Redno opravljajte vzdrževalna dela, navedena v preglednici. Z rednim vzdrževanjem boste podaljšali življenjsko dobo svojega orodja. Poleg tega boste zagotovili optimalno zmogljivost rezanja in preprečili nesreče. Vzdrževalna dela (glejte pod »Čiščenje in vzdrževanje«) pred po

Očistite upravljalne elemen- te/območje okrog dušilnika zvoka

zamenjavo izvedite pogosteje pri močnejšem prahu ali umazaniji260

• Orodje hranite na suhem in pred pra- hom zaščitenem mestu izven dosega otrok.

• Orodja ne zavijajte v plastične vrečke, saj se lahko tvori kondenzacijska vla- ga in plesen. Sklapljanje orodja Za prostorsko varčno shranitev lahko preč- ko z ročajem zložite.

2. Odpnite ročico zaganjalnika z vrvjo (

ročajem (1). Matica ročaja (3a), pod- ložka (3b) in vijaki (3c) lahko ostanejo nameščeni.

4. Preklopite prečko z ročajem (1)

navzdol. Pri tem ne smete stisniti bow- denovega potezala (19). Shranjevanje čez zimo Neupoštevanje navodil za shranje- vanje lahko zaradi ostankov goriva v uplinjaču povzroči težave pri zagonu ali trajne poškodbe kompo- nent.

- Odvijte vžigalno svečko ( 17) (glejte pod »Čiščenje in vzdrževa- nje«); - Skozi odprtino za vžigalno svečko v prostor motorja dolijte za eno jedil- no žlico motornega olja; - Večkrat počasi povlecite ročico za- ganjalnika z vrvjo ( 22), da se olje v notranjosti motorja porazdeli; - Znova zategnite vžigalno svečko ( 17).

4. Odstranite staro olje in ostanke benci-

na na okoljsko primeren način (glejte pod »Odlaganje med odpadke/varstvo okolja«). Rezervoarja za bencin ni treba izprazniti, če bencinu dodate aditiv za gorivo (glejte pod »Nadomestni deli«). Transport

• Pri transportu uporabljajte rokavice in se izogibajte dotikanju nevarnih delov (npr. vročega motorja, rezil).261

• Pri transportu ohranjajte varnostno raz- daljo do tretjih oseb.

• Naprave ne prenašajte nad glavo in naprave ne nagibajte, da ne bi prišlo do iztekanja goriva.

• Pred transportom med dvema mestoma uporabe izpraznite rezervoar za bencin s črpalko za odsesavanje bencina. Rezervoarja bencina ne praznite v zaprtih prostorih, v bližini ognja ali med kajenjem. Plinski hlapi lahko povz- ročijo eksplozijo ali ogenj. Odstranjevanje/varstvo okolja

• Orodje, pribor in embalažo oddajte v okolju prijazno reciklažo. - Skrbno izpraznite posodo za gorivo in olje ter orodje oddajte v reciklažo. Uporabljene plastične in kovinske dele lahko ločite glede na material in jih oddate v reciklažo. - Odpadno olje in ostanke bencina oddajte na odvzemno mesto in jih ne zlijte kanalizacijo ali odtok. - Več informacij dobite na našem ser- visnem centru.

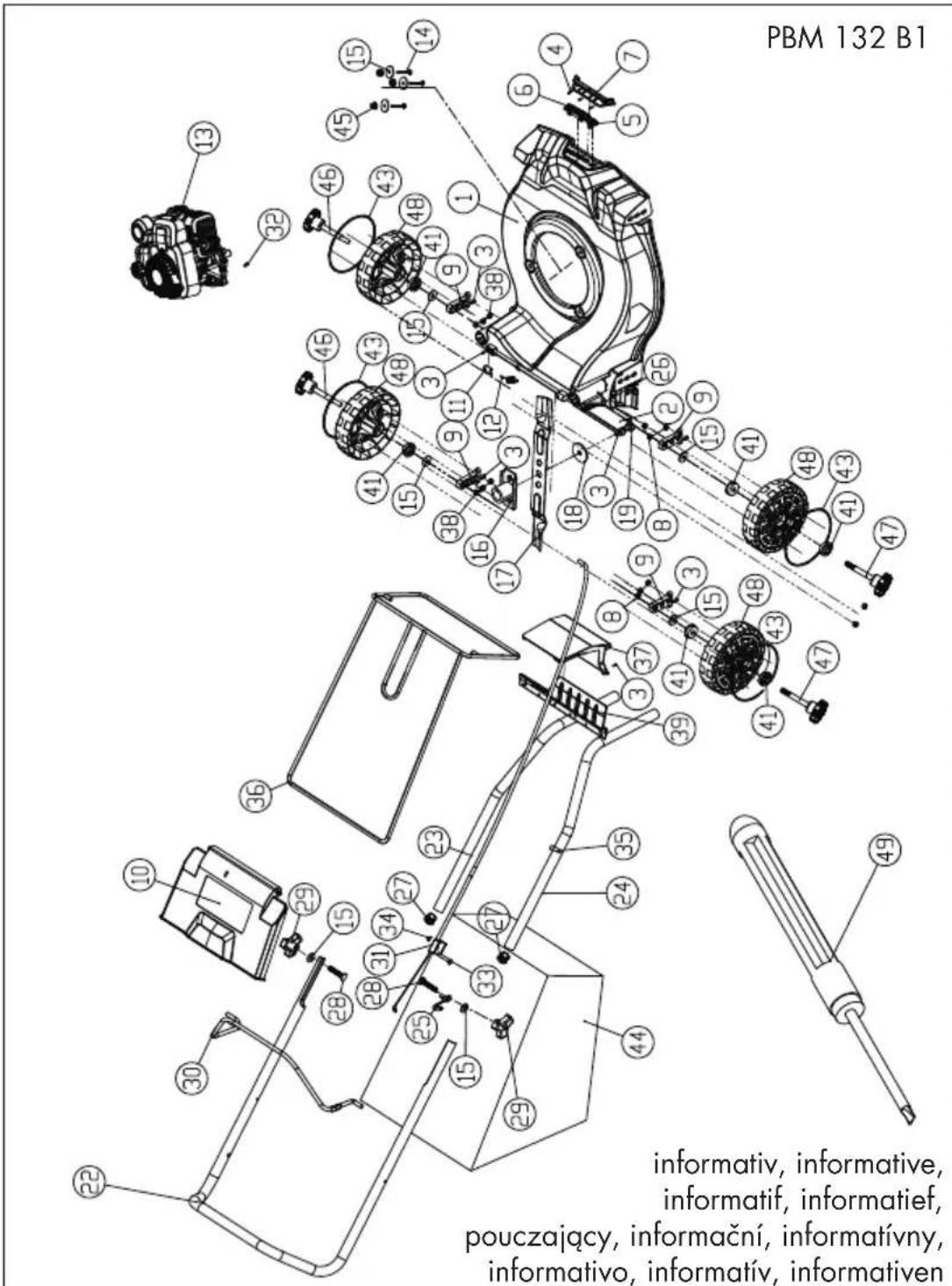

Nadomestni deli/pribor Nadomestne dele in pribor najdete na www.grizzlytools.shop Če imate težave pri naročanju, prosimo, uporabite obrazec za stik. Če imate še kakšno vprašanje, se obrnite na „Servisni center“ (glejte stran 265). Položaj v navodilih za uporabo Položaj Eksplozijski pogled Oznaka Št. za naro- čanje 1,2 22,30 prečka z ročajem z varnostnim lokom

23,24,35 spodnje prečke 91106015

15,28,29 montažni pribor za prečko z ro- čajem

49 izvijač (raven) 91106180 Motnje pri delovanju Težava Morebiten vzrok Odpravljanje napak Motor se ne zažene Premalo bencina v rezervoar- ju za bencin Dolijte bencin Napačno zaporedje pri za- ganjanju Upoštevajte navodila za zagon motorja (glejte pod »Uporaba«) Vtič vžigalne svečke ( 16) ni pravilno vtaknjen Vžigalna svečka je sajasta Vtaknite vtič vžigalne svečke Vžigalno svečko očistite, nastavite ali za- menjajte (glejte pod »Čiščenje in vzdrže- vanje«) Napačno nastavljen uplinjač Uplinjač naj vam nastavijo v strokovni delavnici263

Težava Morebiten vzrok Odpravljanje napak Motor se za- žene, vendar naprava ne deluje s polno močjo Umazan zračni lter ( 10) Zamenjajte zračni lter (glejte pod »Či- ščenje in vzdrževanje«) Napačno nastavljen uplinjač Uplinjač naj vam nastavijo v strokovni delavnici Motor teče ne- enakomerno, se ustavlja Napačno nastavljen uplinjač Uplinjač naj vam nastavijo v strokovni delavnici Vžigalna svečka je sajasta ( 17) Vžigalno svečko očistite, nastavite ali zamenjajte (glejte pod »Čiščenje in vzdrževanje«) Motor je pregret Prezračevalne odprtine (

Prezračevalne odprtine očistite Napačna vžigalna svečka ( 17) Zamenjajte vžigalno svečko Premalo motornega olja v motorju Dolijte motorno olje (glejte pod »Začetek uporabe«) Iz motorja se kadi Umazan zračni lter ( 10) Zamenjajte zračni lter (glejte pod »Či- ščenje in vzdrževanje«) Premalo motornega olja v motorju Dolijte motorno olje (glejte pod »Začetek uporabe«) Rezultati dela niso zado- voljivi ali pa motor deluje s težavo Trava je prekratka ali previ- soka Spremenite višino rezanja (glejte pod »Nastavitev višine rezanja«) Rezilo je topo Glejte pod »Zamenjava rezila« Rezilo blokira trava, lovilna košara za travo je polna, odprtina za praznjenje je zamašena Odstranite travo (glejte pod »Čiščenje in vzdrževanje«) Rezilo se ne vrti Rezilo blokira trava Travo odstranite Rezilo ni pravilno nameščeno Rezilo pravilno namestite (glejte pod »Zamenjava rezila«) Neobičajen hrup, ropota- nje ali vibra- cije Rezilo ni pravilno nameščeno Glejte pod »Zamenjava rezila« Rezilo je poškodovano264 SI265

63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob nor- malni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnje- nih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročit-

njih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdi-

lo in dokazilo o nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in

ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih doku-

Prevod originalne izjave o skladnosti CE S tem potrjujemo, da Bencinska kosilnica serije PBM 132 B1 Serijska številka 000001 - 130000 ustreza veljavnim verzijam zadevnih smernic Evropske unije: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU*& (EU) 2015/863 Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacionalne norme in določila: EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017
