NÁVOD NA OBSLUHU PBM 132 B1 PARKSIDE

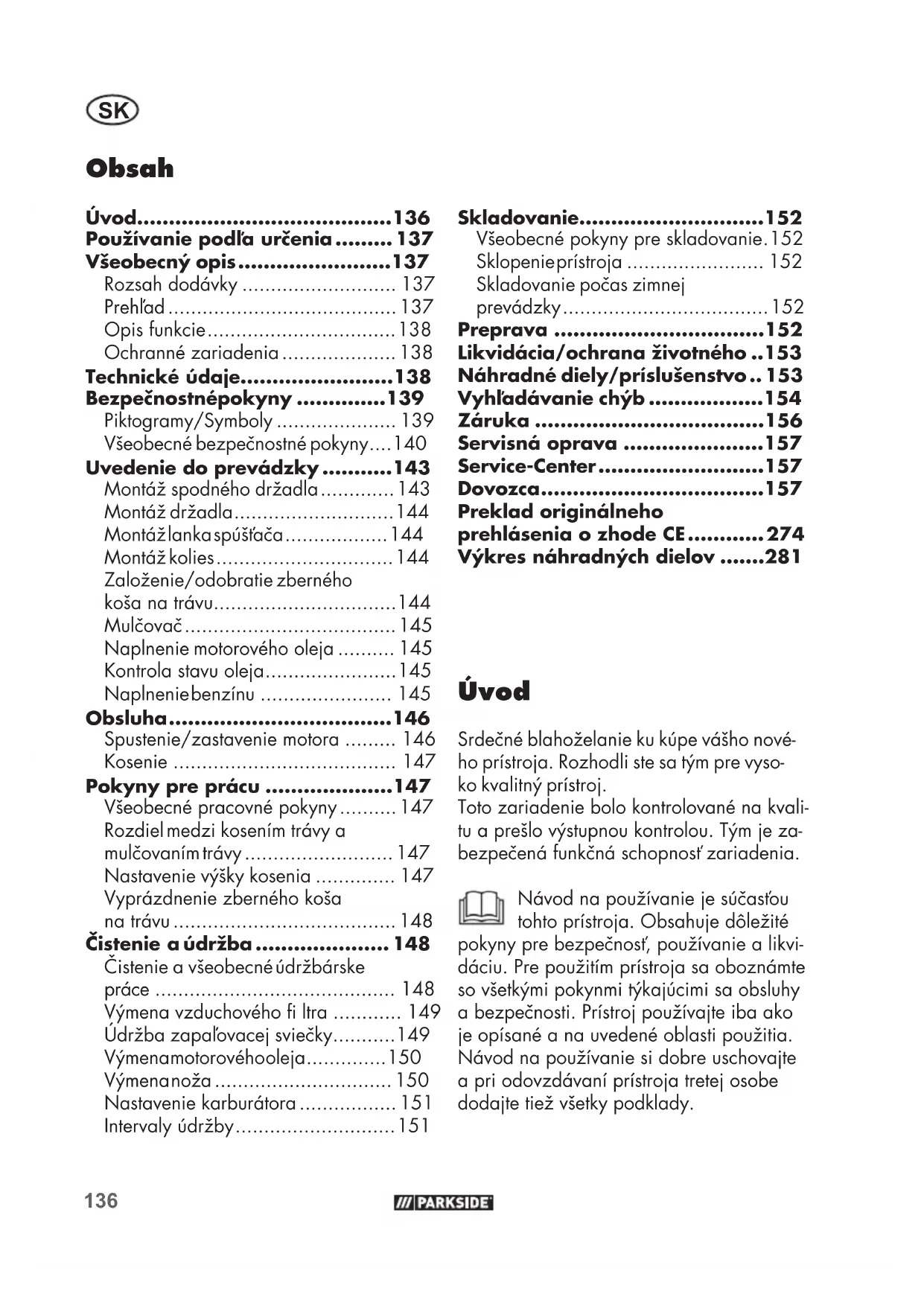

• Obsah Úvod p. 136
• Používanie podľa určenia p. 137
• Všeobecný opis p. 137
• Rozsah dodávky p. 137
• Prehľad p. 137
• Opis funkcie p. 138
• Ochranné zariadenia p. 138
• Technické údaje p. 138
• Bezpečnostné pokyny p. 139
• Piktogramy/Symboly p. 139
• Všeobecné bezpečnostné pokyny p. 140
• Uvedenie do prevádzky p. 143
• Montáž spodného držadla p. 143
• Montáž držadla p. 144
• Montáž lanka spúšťača p. 144
• Montáž kolies p. 144
• Založenie/odobratie zberného koša na trávu p. 144
• Mulčovač p. 145
• Naplnenie motorovéhooleja p. 145
• Kontrola stavu oleja p. 145
• Naplnenie benzínu p. 145
• Obsluha p. 146
• Spustenie/zastavenie motora p. 146
• Kosenie p. 147
• Pokyny pre prácu p. 147
• Všeobecné pracovné pokyny p. 147
• Rozdiel medzi kosením trávy a mulčovaním trávy p. 147
• Nastavenie výšky kosenia p. 147
• Vyprázdnenie zberného koša na trávu p. 148
• Čistenie a údržba p. 148
• Čistenie a všeobecné údržbárske práce p. 148
• Výmena vzduchového ltra p. 149
• Údržba zapaľovacej sviečky p. 149
• Výmena motorového oleja p. 150
• Výmena noža p. 150
• Nastavenie karburátora p. 151
• Intervaly údržby p. 151
• Skladovanie p. 152
• Všeobecné pokyny pre skladovanie . 152 Sklopenie prístroja p. 152
• Skladovanie počas zimnej prevádzky p. 152
• Preprava p. 152
• Likvidácia/ochrana životného p. 153
• Náhradné diely/príslušenstvo p. 153
• Vyhľadávanie chýb p. 154
• Záruka p. 156
• Servisná oprava p. 157
• Service-Center p. 157
• Dovozca p. 157
• Preklad originálneho prehlásenia o zhode CE p. 274
• Výkres náhradných dielov Úvod Srdečné blahoželanie ku kúpe vášho nové- ho prístroja. Rozhodli ste sa tým pre vyso- ko kvalitný prístroj. Toto zariadenie bolo kontrolované na kvali- tu a prešlo výstupnou kontrolou. Tým je za- bezpečená funkčná schopnosť zariadenia. Návod na používanie je súčasťou tohto prístroja. Obsahuje dôležité pokyny pre bezpečnosť, používanie a likvi- dáciu. Pre použitím prístroja sa oboznámte so všetkými pokynmi týkajúcimi sa obsluhy a bezpečnosti. Prístroj používajte iba ako je opísané a na uvedené oblasti použitia. Návod na používanie si dobre uschovajte a pri odovzdávaní prístroja tretej osobe dodajte tiež všetky podklady.137 p. 281

Používanie podľa určenia Prístroj je určený na kosenie trávnikov a zat- rávnených plôch v domácej oblasti. Tento prí- stroj nie je vhodný na komerčné používanie. Pri komerčnom používaní záruka zaniká. Každé iné používanie, ktoré nie je v tomto návode na obsluhu výslovne povolené, môže viesť k poškodeniu prístroja a predstavovať vážne nebezpečenstvo pre používateľa. Prístroj je určený pre dospelých. Deti, ako aj osoby, ktoré nie sú oboznámené s týmto návodom na používanie, nesmú zariade- nie používať. Obsluhujúci alebo používateľ je zodpoved- ný za zranenia iných ľudí alebo poškode- nia ich majetku. Všeobecný opis Obrázky najdôležitejších funkč- ných dielov nájdete na prednej a zadnej vyklápacej strane. Rozsah dodávky Vyberte prístroj opatrne z obalu a skontro- lujte, či sú nasledovné diely kompletné: – Benzínová kosačka na trávu – 2x Spodné držadlo – Montážne príslušenstvo pre držadlo – Zberný kôš na trávu – Svorka na káble – Mulčovač – Skrutkovač – Kľúč na sviečky – Krátky návod – Návod na obsluhu Dodaný skrutkovač je možné použiť ako štrbinový skrutkovač, tak aj ako krížový skrutkovač. Variant skrutko- vania môžete zmeniť prepojením rukoväte. Prehľad 1 Držadlo 2 Bezpečnostné rameno 3 Montážne príslušenstvo, držadlo 4 Spodné držadlo 5 Zberný kôš na trávu 6 Ochrana proti odrazeným predmetom 7 Uzáver benzínovej nádrže 8 Plniace hrdlo 9 Skrinka vzduchového ltra 10 Vzduchový lter (nie je vidieť) 11 Benzínové čerpadlo (Primer) 12 Kryt kosačky na trávu 13 Kolesá 14 Držadlo prístroja 15 Ochrana výfuku 16 Konektor zapaľovacej sviečky 17 Zapaľovacia sviečka (nie je vidieť) 18 Kryt motora s vetracími otvormi (ochrana prstov) 19 Lankové tiahlo 20 Svorka na káble 21 Vedenie lanka spúšťača 22 Držadlo spúšťača s lankom spúšťača 23 Kľúč na sviečky 24 Mulčovač 25 Skrutkovač 4a Skrutka s krížovou drážkou 3a Matica s rukoväťou 3b Podložka 3c Skrutka 26 Zavesenie zberného koša na trávu 5a Držiak138

27 Uzáver olejovej nádržky s tyčkou na meranie oleja 28 Poloha výšky rezu 13a Skrutka kolesa 13b Bezpečnostná podložka 29 Nôž 30 Skrutka noža 31 Vreteno motora 32 Upínací kotúč 33 Skrutka na vypúšťanie oleja Opis funkcie Prístroj je poháňaný výkonným 4-taktovým motorom (Zongshen 132cc Easy Start). Prístroj je vybavený robustným plastovým krytom, zberným košom na trávu a sklápa- teľným držadlom. Funkcia jednotlivých prvkov obsluhy je uve- dená v nasledovných opisoch. Ochranné zariadenia 2 Bezpečnostné rameno Pri pustení bezpečnostného ramena sa prístroj zastaví. 15 Ochrana výfuku zabraňuje tomu, aby sa ruky alebo horľavé materiály dostali do kontaktu s horúcim výfukom. 6 Ochrana proti odrazeným predmetom chráni obsluhujúcu osobu pred vymr- štenými dielmi a pred neúmyselným kontaktom s nožom, keď sa kosí bez zberného koša na trávu. Technické údaje Benzínová kosacka na trávu ...................... PBM 132 B1 Motor ............ Zongshen 132cc Easy Start Zdvihový objem motora ........132 cm

Hodnoty hluku a vibrácií boli stanovené podľa noriem a ustanovení uvedených vo vyhlásení o zhode. Uvedená hodnota emisií vibrácii sa merala podľa normovaného skúšobného postupu a môže sa použiť na vzájomné porovnanie prístroja s iným. Uvedená hodnota emisií vibrácii sa môže tiež použiť pre odhad počiatočného poza- stavenia. Výstraha: Hodnota emisií vibrácii sa môže odlišovať od skutočnej hodnoty pri používaní prístroja v závislosti od druhu a spôsobu jeho používania. Zaťaženie spôsobené vibráciami sa pokúste udržať tak malé, ako je to možné. Príkladné opatrenia na zní- ženie zaťaženia vibráciami je nose-139

nie rukavíc pri používaní nástroja a obmedzenie pracovného času. Pritom sa zohľadnia všetky podiely cyklu prevádzky (napríklad časy, kedy je elektrické náradie vypnuté a také, kedy je zapnuté, ale bez zaťaženia). Bezpečnostné pokyny V tomto odseku sú uvedené základné bez- pečnostné pokyny pri práci s prístrojom. Piktogramy/Symboly Piktogramy na prístroji Opatrne! Prečítajte si návod na obsluhu Nebezpečenstvo poranenia v dô- sledku vymrštených dielov. Okolostojace osoby držte mimo dosahu prístroja Nebezpečenstvo poranenia ostrým nožom! Výstraha: Ruky a nohy držte mimo dosahu noža Opatrne – toxické výpary! Prístroj nepoužívajte v uzavretých priesto- roch Opatrne – benzín je horľavý! Ne- fajčite a zdroje tepla držte mimo dosahu Netankujte pri bežiacom motore. Prístroj nevystavujte vlhkosti. Nepracujte v daždi. Pozor! Dobeh noža kosačky na trávu Keď prístroj opustíte, vypnite motor. Nikdy nekoste, keď sa v blízkosti nachádzajú osoby, hlavne deti ale- bo zvieratá. Pred údržbárskymi prácami vypnite motor a vytiahnite konektor zapaľo- vacej sviečky Opatrne – horúce plochy! Nebezpečenstvo popálenia Noste ochranu očí a sluchu Údaj hladiny akustického výkonuL

Výstraha pred horľavými látkami Opatrne – toxické výpary! Prístroj neprevádzkujte v uzatvore- ných priestoroch Opatrne! Pred spus- tením skontrolujte stav oleja. Používajte motorový olej 10W30 Piktogram na držadle:

OFF Zapnutie zariadenia (ON): Pritiahnite bezpečnostné rameno Vypnutie zariadenia (OFF): Uvoľnite bezpečnostné rameno Piktogram na skrutke kolesa: Uvoľnenie skrutky kolesa Upevnenie skrutky kolesa Symboly v návode na obsluhu Značky nebezpečenstva s údajmi na zabránenie poško- deniam zdravia osôb alebo vecným škodám. Zákazová značka s údajmi k zabrá- neniu škodám. Keď prístroj spúšťate, stojte za ním. Upozorňovacia značka s infor- máciami pre lepšiu manipuláciu s prístrojom. Prečítajte si návod na obsluhu Tragen Sie beim Umgang mit dem- Messer Handschuhe. vysoko zápalné jedovaté ohrozujúce životné prostredie Všeobecné bezpečnostné pokyny VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a ná- vody. Zanedbania pri dodržiavaní bezpečnostných pokynov a návo- dov môžu spôsobiť požiar a/alebo ťažké zranenia. Upozornenia:

• Pozorne si prečítajte návod na obsluhu. Oboznámte sa s možnosťami nastave- nia a správnym používaním zariade- nia.

• V prípade nejasností pri používaní prí- stroja a ohľadom zakázaných činností sa nechajte primerane zaškoliť.

• Buďte pozorní, dávajte pozor na to čo robíte a pri práci rozmýšľajte. Nepo- užívajte zariadenie, keď ste unavený alebo nemocný alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní prístroja môže spôsobiť vážne poranenia.

• Tento prístroj nie je určený na to, aby ho používali osoby s obmedzenými fy- zickými, senzorickými alebo duševnými schopnosťami alebo nedostatkom skúse- ností; Taktiež osoby bez skúseností pri manipulácii s týmto prístrojom alebo s nedostatočnými vedomosťami o tomto prístroji nesmú tento prístroj používať; Iba vtedy áno, ak pre ich bezpečnosť141

sú pod dohľadom kompetentnej osoby alebo boli ňou zaškolené o používaní prístroja.

• Deti musia byť pod dohľadom, aby sa zabezpečilo, že sa nehrajú s prístro- jom.

• Nikdy nedovoľte deťom alebo iným osobám, ktoré nepoznajú návod na po- užívanie, aby používali prístroj. Miest- ne predpisy môžu stanoviť najnižší vek používateľa.

• Nikdy nekoste, keď v blízkosti sa na- chádzajú osoby, hlavne deti alebo zvieratá. Pri odvrátení pozornosti mô- žete stratiť kontrolu nad prístrojom.

• Myslite na to, že za nehody s inými osobami alebo ich vlastníctvom je zod- povedný používateľ.

• Zohľadnite ochranu proti hluku a miest- ne predpisy. Prípravné opatrenia:

• Počas kosenia noste vždy protišmykovú obuv a dlhé nohavice. Nekoste bosý alebo v ľahkých sandáloch. Voľný odev, ozdoby alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťa- mi. Nosenie vhodného odevu znižuje riziko poranenia.

• Skontrolujte terén, na ktorom sa prístroj používa a odstráňte všetky predmety (napr. kamene, tyče, drôty, hračky), ktoré môžu byť zachytené a odhodené.

• Výstraha: Benzín má vysoký stupeň horľavosti. Požiar alebo explózie môžu spôsobiť ťažké zranenia: – benzín uschovajte iba v na tento účel určených zásobníkoch; – tankujte iba na voľnom priestranstve a počas plnenia nefajčite; – benzín treba naplniť pre naštarto- vaním motora. Zatiaľ čo motor beží alebo pri horúcom prístroji sa uzáver benzínovej nádrže nesmie otvárať ani sa nesmie dopĺňať benzín. – v prípade, že je benzín pretečený, nesmie sa uskutočniť pokus o na- štartovanie motora. Namiesto toho odstráňte prístroj z plochy znečis- tenej benzínom. Je nutné zabrániť každému pokusu o zapálenie, kým benzínové výpary nevyprchajú; – z bezpečnostných dôvodov je v prí- pade poškodenia nutné vymeniť uzá- ver benzínovej nádrže a iné uzávery nádrže.

• Chybný tlmič hluku vymeňte.

• Pred použitím sa má vždy vykonať vizu- álna kontrola, či rezacie nástroje, upev- ňovacie čapy a celá rezacia jednotka nie sú opotrebované alebo poškodené. Na zabránenie nevyváženosti sa smú opotrebované alebo poškodené nástro- je a čapy vymieňať iba po súpravách.

• Pri prístrojoch s viacerými rezacími ná- strojmi buďte opatrní, pretože pohyb noža môže viesť k rotácii ostatných nožov.

• Používajte len tie náhradné diely a čas- ti príslušenstva, ktoré dodáva a odpo- rúča výrobca. Použitie cudzích dielov môže viesť k poraneniam a spôsobí okamžitú stratu nároku na záruku. Manipulácia:

• Spaľovací motor nenechajte bežať v uzatvorených miestnostiach, v ktorých sa môže hromadiť nebezpečný oxid uhoľnatý.

• Koste len pri dennom svetle alebo pri dobrom umelom osvetlení. Neosvetlená pracovná oblasť môže viesť k úrazom.

• S prístrojom nepracujte v prípade ne- bezpečenstva búrky. Nebezpečenstvo zásahu elektrickým prúdom.

• Pozor! Spaliny kosačky na trávu obsa- hujú jedovaté substancie.

• Nepoužívajte prístroj pri nepriaznivých poveternostných podmienkach, zvlášť142

• Ak je to možné, zabráňte použitiu prí- stroja pri mokrej tráve.

• Vždy dávajte pozor na bezpečný postoj, najmä na svahoch, skládkach, priekopách alebo hrádzach. Tak je možné zariadenie lepšie kontrolovať v neočakávaných situáciách. – Pracujte vždy priečne k svahu, nikdy nie nahor alebo nadol. – Buďte zvlášť opatrní, keď meníte na svahu smer jazdy. – Nekoste na nadmerne strmých sva- hoch (maximálne 10°).

• Prístroj veďte iba v krokovej rýchlosti.

• Buďte zvlášť opatrní, keď prístroj otáča- te alebo ho priťahujete k sebe.

• Zastavte rezací nástroj, keď sa prístroj musí naklopiť, na prenesenie cez iné plochy ako tráva a keď sa prístroj pohybuje od kosenej plochy alebo ku kosenej ploche.

• Nikdy nepoužívajte prístroj s poško- denými ochrannými zariadeniami alebo ochrannými mrežami alebo bez namontovaných ochranných zariadení, napr. ochrana proti odrazeným pred- metom a/alebo zariadenia na zachytá- vanie trávy. Tým sa zabezpečí, že bez- pečnosť prístroja zostane zachovaná.

• Nemeňte nastavenie regulátora motora ani ho nepretáčajte. Tým by ste mohli prístroj poškodiť.

• Prístroj spustite s opatrnosťou, podľa pokynov výrobcu. Dávajte pozor na dostatočný odstup nôh k reznému ná- stroju. Existuje nebezpečenstvo porane- nia.

• Pri štartovaní alebo spúšťaní motora sa nesmie prístroj naklopiť, iba vtedy áno, ak sa musí prístroj počas kosenia zdví- hať. V tomto prípade nakloňte prístroj iba natoľko, ako je to bezpodmienečne potrebné a zdvihnite stranu odvrátenú od používateľa nahor.

• Motor nespúšťajte, keď stojíte pred vy- hadzovacím otvorom.

• Zapnite motor podľa návodu a iba vtedy, keď sú vaše nohy v bezpečnom odstupe od rezacích nástrojov.

• Nikdy neveďte ruky a nohy na alebo pod otáčajúcimi sa dielmi. Držte sa vždy vo vzdialenosti od vyhadzovacieho otvoru. Chvíľka nepozornosti pri používaní prí- stroja môže spôsobiť vážne poranenia.

• Prístroj nikdy nezdvíhajte ani nenoste s bežiacim motorom.

• Odstavte motor, vytiahnite konektor za- paľovacej sviečky, vytiahnite kľúč zapa- ľovania, ak je k dispozícii a presvedčte sa, či všetky pohyblivé časti stoja: – pred uvoľnením blokovaní alebo od- stránením upchatí vo vyhadzovacom otvore; – predtým než prístroj skontrolujete, vyčistíte alebo na ňom pracujete; – keď bolo narazené na cudzie teleso. Skontrolujte, či prístroj nie je poško- dený a v prípade potreby vykonajte potrebné opravy, predtým než prí- stroj znova spustíte a začnete s ním pracovať; – ak prístroj začal neobyčajne silne vibrovať, má sa vykonať okamžitá kontrola. – keď prístroj opustíte; – predtým ako budete dočerpávať palivo.

• Prístroj nikdy nenechávajte na pracovis- ku bez dohľadu.

• Nikdy nepracujte s poškodeným alebo neúplným prístrojom ani neupravujte prístroj bez súhlasu výrobcu. Používanie prístrojov na iné ako plánované apliká- cie môže viesť k nebezpečným situáciám.

• S prístrojom nepracujte v prípade ne- bezpečenstva búrky. Nebezpečenstvo úrazu elektrickým prúdom

• Pri dobiehaní motora treba zatvoriť škr-143

• Postarajte sa, aby všetky matice, svor- níky a skrutky boli pevne dotiahnuté a aby bol prístroj v bezpečnom pracov- nom stave. Mnoho nehôd zapríčinili nesprávne udržiavané zariadenia.

• Nikdy neukladajte prístroj s benzínom v benzínovej nádrži vo vnútri budovy, v ktorej sa podľa možnosti môžu dostať benzínové výpary do kontaktu s otvore- ným ohňom.

• Motor nechajte ochladiť, skôr než ho odložíte do uzatvorených priestorov. Existuje nebezpečenstvo požiaru.

• Aby sa zabránilo nebezpečenstvu po- žiaru, držte motor, výfuk a oblasť okolo benzínovej nádrže bez trávy, listov alebo unikajúceho tuku (motorový olej).

• Pravidelne kontrolujte zariadenie na zachytávanie trávy vzhľadom na opotrebenie alebo stratu funkčnosti.

• Z bezpečnostných dôvodov vymeňte všetky opotrebované alebo poškodené diely. Chybný tlmič hluku vymeňte.

• V prípade, že treba vyprázdniť benzí- novú nádrž, malo by sa to uskutočniť na voľnom priestranstve.

• Váš prístroj ošetrujte starostlivo. Nástro- je udržiavajte ostré a čisté, aby bolo možné s nimi pracovať lepšie a bez- pečnejšie. Dodržiavajte predpisy pre údržbu. Nepokúšajte a opravovať prístroj sami, iba vtedy áno, ak máte na to vzdela- nie. Všetky práce, ktoré nie sú uvedené v tomto návode na obsluhu, smú byť vy- konávané len strediskami zákazníckeho servisu, ktoré sú nami k tomu splnomoc- nené.

• Prístroj uschovávajte na suchom mieste a mimo dosahu detí. Prístroje sú nebez- pečné, keď ich používajú neskúsené osoby.

• S bezpečnostnými systémami alebo za- riadeniami kosačky na trávu sa nesmie manipulovať ani sa nesmú deaktivovať. Používateľ by nemal meniť žiadne zapečatené nastavenia na regulácii otáčok motora ani by s nimi nemal manipulovať. Uvedenie do prevádzky Opatrne! Nebezpečenstvo poranenia v dôsledku rotujú- ceho noža. Práce na prístroji sa môžu vykonávať len pri vypnutom motore a stojacom noži. Predtým než náradie spustíte, musíte – odstrániť všetky prepravné poistky, – namontovať tyče držadla, – namontovať kolesá – naplniť motorový olej, – naplniť benzín, – v prípade potreby namontovať zberný kôš na trávu, – v prípade potreby nastaviť výšku kosenia. Montáž spodného držadla Dávajte pozor, aby pri montáži tyčí držadla nebolo zatlačené lankové tiahlo ( 19).

1. Vytočte obidve skrutky s krížovou

drážkou (4a) vždy zo spodných držadiel (4).

mocou jednej skrutky s krížovou dráž- kou (4a). Na tento účel môžete použiť dodaný skrutkovač (25). Montáž držadla Pred montážou držadla demontujte príp. matice držadla (3a) a skrutky (3c) spolu s podložkami (3b) a vedením lanka spúšťača (21) zo spodných držadiel (4).

(3c). Na pravej strane kosačky na trávu sa musí umiestniť vedenie lanka spúšťača (21) medzi podložkou (3b) a držadlom (1) na skrutke (3c).

Montáž kolies Najprv namontujte držadlá, pretože v dôsledku namontovaného kolesa bude sťa- žený prístup k skrutke s krížovou drážkou (4a) pre montáž držadla. Polohovaním kolies zvolíte výšku kosenia. Prístroj má 3 možné polohy: 65 mm – veľká výška kosenia

• spodná poloha výšky kosenia (28) 45 mm – stredná výška kosenia

• stredná poloha výšky kosenia (28) 25 mm – malá výška kosenia

• horná poloha výšky kosenia (28) Upevnite štyri kolesá (13) vždy pomocou skrutky kolesa (13a) a podloženej bezpeč- nostnej podložky (13b) na želanej polohe výšky kosenia (28). Pre všetky štyri kolesá zvoľte tú istú polohu výšky kosenia (28)! Pre montáž kolesa dodržte, aby ste pri značkách „L“ a „R“ na kryte ko- sačky na trávu (12) použili vždy skrutku kolesa (13a) s identickou značkou na hlave skrutky. Skrutky kolesa (13a) vľavo („L“) na kosač- ke sa upevnia proti smeru hodinových ruči- čiek ↺, aby sa počas prevádzky samočin- ne neuvoľnili. Založenie/odobratie zberného koša na trávu Pozor: Prístroj neprevádz- kujte bez úplne upevneného zberného koša na trávu ani bez ochrany proti odrazeným predmetom. Nebezpečenstvo poranenia!145

Upevnenie zberného koša na trávu na prístroji:

tento účel určeného závesu zberného koša na trávu (26) na zadnej strane prístroja.

4. Odoberte ochranu proti odrazeným

predmetom (6), ktorá drží zberný kôš na trávu (5) v jeho polohe. Odobratie zberného koša na trávu:

spodnou hranou na prístroji.

4. Najprv vytiahnite z prístroja spodnú

Naplnenie motorovéhooleja Postavte prístroj na rovnú plochu.

1. Odtočte uzáver olejovej nádržky s tyč-

kou na meranie oleja (27).

2. Motorový olej naplňte do olejovej

nádržky. Olejová nádržka má kapacitu 0,4l motorového oleja. Použite znač- kový olej.

3. Zatvorte znova uzáver olejovej nádrž-

ky (27). Kontrola stavu oleja

1. Odtočte uzáver olejovej nádržky s tyč-

3. Uzáver olejovej nádržky s tyčkou na

meranie oleja (27) znova kompletne zatočte.

4. Odtočte uzáver olejovej nádržky

s tyčkou na meranie oleja (27) a po vytiahnutí odčítajte na tyčke na meranie oleja stav oleja. Stav oleja musí byť v označenom poli medzi značkou minima a ma- xima (maximum: 0,4 l motorové- ho oleja v olejovej nádržke).

5. Prípadne vyliaty motorový olej utrite.

6. Zatvorte znova uzáver olejovej nádrž-

horľavý a škodlivý pre zdravie a životné prostredie: – Benzín skladujte v určených nádobách; – Tankujte len vonku a nikdy s bežiacim alebo horúcim motorom; – Uzáver benzínovej nádrže opatrne otvorte, aby sa mohol uvoľniť pretlak; – Pri tankovaní nefajčite; – Zabráňte kontaktu s pokožkou a vdých- nutiu výparov; – Odstráňte rozliaty benzín; – Benzín udržiavajte mimo dosahu iskier a iných zápalných zdrojov. – Ekologicky zlikvidujte zvyšky benzínu (pozri „Likvidácia/Ochrana životného prostredia“). – Nepoužívajte zmes benzínu/ole- ja. – Používajte bezolovnatý normálny benzín alebo benzín super; Pri použití biopaliva nesmie byť primiešané viac ako 10 % etano- lu. – Používajte iba čistý, čerstvý ben- zín. – Neskladujte benzín dlhšie ako jeden mesiac, pretože sa jeho kvalita zhoršuje.

plniaceho hrdla (8). Benzínovú nádrž nenaplňte celkom doplna, aby mal benzín miesto na rozpínanie.

tvorte. Obsluha Pri používaní tohto prístroja nie je možné zabrániť určitému zaťaženiu hlukom. Práce s vysokou hlučnosťou preložte na dovolené a k tomu určené časy. Nepracujte v čase odpočinku a prípadné práce ob- medzte na najnutnejšie. Pre osobnú ochranu a ochranu v blízkosti sa nachádzajúcich osôb note vhodnú ochranu sluchu. Spustenie/zastavenie motora Výstraha! Benzín je horľavý. Naštartujte motor vo vzdia- lenosti minimálne 3 m od miesta plnenia. Existuje ne- bezpečenstvo požiaru. Prístroj štartujte na pevnej, rovnej zemi, podľa možnosti nie vo vyso- kej tráve. Presvedčte sa, či rezací nástroj sa nedotýka predmetov ale- bo podlahy. Pre vašu bezpečnosť: Keď prístroj spúšťate, stojte za ním. Pravidelne kontrolujte benzín a stav oleja (pozri „Kontrola stavu oleja“) a doplňte ho včas. Studené spúšťanie:

spúšťača pomaly kĺzať späť vo vedení147

lanka spúšťača (21). Pri teplom spúšťaní nie je potrebné stlačenie čerpadla Primer (11). Keď sa čerpadlo Primer často stlá- ča, do karburátora sa dostane veľa benzínu a motor sa ťažko spúšťa. Zastavenie motora:

• Uvoľnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí. Zariadenie na zastavenie noža: Pravidelne kontrolujte zariadenie na zasta- venie noža:

• Uvoľnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí. Nôž sa musí zastaviť za 7 sekúnd. Kosenie

1. Naštartujte motor (pozri „Spustenie/

• Koste podľa možnosti suchú trávu, aby sa chránila mačina.

• Výšku kosenia nastavte tak, aby sa prí- stroj nepreťažil.

• Prístroj veďte v krokovej rýchlosti v podľa možnosti rovných dráhach. Pre dokonalé kosenie by sa mali dráhy prekrývať vždy niekoľko centimetrov.

• Ak by sa mali nože dostať do kontaktu s cudzím teleso, motor ihneď vypnite. Poč- kajte, kým sa nôž nezastaví a skontro- lujte poškodenia prístroja. Prácu zahájte znova iba pri nepoškodenom prístroji.

• Pri dlhších prestávkach v práci a na prepravu prístroj vypnite a počkajte na zastavenie noža.

• Po každom použití prístroj vyčistite, ako je opísané v kapitole „Čistenie a údržba“. Rozdiel medzi kosením trávy a mulčovaním trávy Pri používaní mulčovača (24) sa pokosená tráva nezachytáva do zberného koša na trávu, ale sa rozdrobuje a rozdeľuje na trávnik. Výživné látky, ktoré sú obsiahnuté v pokosenej tráve sa tým odbúrajú vďaka pôdnym organizmom a vytvoria obeh ži- vín. Mulčovaný trávnik sa musí preto pod- statne zriedkavejšie hnojiť. Zásadne platí, že trávnik sa musí relatívne často kosiť tak, aby na trávniku zostávala mulčovaná tráva iba v malých množstvách. Preto je najlepšie, keď sa trávnik mulčuje raz za týždeň a kosačka sa nastaví tak, aby mulčovaná tráva pripadala iba na cca 40 % celkovej výšky trávnika. V prípade, že mulčovaná tráva zostane ležať viditeľne na ploche trávnika (napríklad pri prvom kosení trávy v roku alebo pri silnom raste), malo by sa pracovať so zberným košom na trávu (5). Nastavenie výšky kosenia Prístroj má 3 polôh na nastavenie výšky kosenia:148

65 mm – veľká výška kosenia 45 mm – stredná výška kosenia 25 mm – malá výška kosenia

poradí na želanej polohe výšky kose- nia (28). Sú možné 3 polohy.

4. Kroky 1 – 3 zopakujte s ostatnými kole-

sami. Skrutky kolesa (13a) vľavo („L“) na kosačke sa upevnia proti smeru ho- dinových ručičiek ↺, aby sa počas prevádzky samočinne neuvoľnili. Správna výška kosenia pri ozdobnej tráve činí približne 30 – 45 mm, pri úžitkovej tráve približne 40 – 65 mm. Pre prvé kosenie v sezóne by sa mala zvoliť veľká výška kosenia. Vyprázdnenie zberného koša na trávu

4. Na vyprázdnenie uchopte zberný kôš

montujte. Čistenie a údržba Servisné a údržbárske práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vykonať našej odbornej diel- mi. Používajte iba originálne náhradné diely. Hrozí nebez- pečenstvo úrazu! Údržbárske a čistiace práce vykonávajte zásadne pri vypnutom motore a vytiah- nutom konektore zapaľova- cej sviečky. Hrozí nebezpe- čenstvo poranenia! Pred všetkými údržbárskymi a čistiacimi prácami, nechajte prístroj vychladnúť. Prvky motora sú horúce. Existuje nebezpečenstvo popálenia! Pri zaobchádzaní s nožom noste rukavice. Čistenie a všeobecné údržbárske práce Čistiace a údržbárske práce na spodnej strane prístroja: Položte podložku pod benzínovú kosačku na trávu.

1. Sklopte horné držadlo (1)

2. Preklopte prístroj len smerom dozadu

tak, aby zapaľovacia sviečka vyčnieva- la nahor. Postarajte sa o to, aby druhá osoba držala stroj, pretože pretrváva ne-bezpečenstvo spätného sklopenia. Prístroj nesklápajte na stranu ani smerom dopredu. Prevádzkové kva-149

paliny by mohli vytiecť a motor sa môže poškodiť.

• Prístroj udržiavajte vždy čistý. Na čistenie používajte kefu alebo handru, ale nie ostrý čistiaci prostriedok alebo rozpúšťadlo. Na čistenie motora nepoužívajte vodu, palivová sústava by sa mohla znečistiť.

18), vyhadzovací otvor a oblasť noža. Nepoužívajte tvrdé alebo špi- caté predmety, tieto by mohli poškodiť prístroj.

• Pred každým použitím skontrolujte prí- stroj vzhľadom na viditeľné nedostatky ako uvoľnené, opotrebované alebo poškodené časti. Skontrolujte pevné osadenie všetkých matíc, svorníkov a skrutiek.

• Skontrolujte kryty a ochranné zariade- nia ( 2, 7, 15) vzhľadom na poško- denia a správne osadenie. Prípadne tieto vymeňte. Výmena vzduchového ltra Prístroj nikdy neprevádzkujte bez vzduchového ltra. Inak sa do mo- tora dostane prach a špina a môže spôsobiť škody. Vybratie vzduchového ltra

16) (pozri „Údržba zapaľovacej

tak, že otočíte kryt proti smeru hodino- vých ručičiek a potom ho odoberiete smerom hore (bajonetový uzáver).

5. Vzduchový lter nechajte vysušiť (10).

Do vzduchového ltra natrite niekoľko kvapiek čerstvého motorového oleja.

6. Poškodený vzduchový lter nahraďte

novým vzduchovým ltrom (pozri „Ná- hradné diely/príslušenstvo“). Založenie vzduchového ltra

zatvoríte tak, že nasadíte kryt a otočíte ho v smere hodinových ručičiek. Údržba zapaľovacej sviečky Opotrebované zapaľovacie sviečky alebo príliš veľká vzdialenosť zapaľo- vania vedú k zníženiu výkonu motora.

1. Vytiahnite konektor zapaľovacej svieč-

ky (16) súčasným ťahaním a otáčaním zapaľovacej sviečky (17).

2. Vyskrutkujte zapaľovaciu sviečku (17)

proti smeru hodinových ručičiek pomocou priloženého kľúča na sviečky (23) .

3. Skontrolujte vzdialenosť zapaľovania

pomocou lístkového škáromera (do- stupný v špecializovanom obchode). Vzdialenosť zapaľovania musí činiť 0,7– 0,8 mm.

4. Prípadne nastavte vzdialenosť tak, že

opatrne ohnete uzemňovaciu elektródu zapaľovacej sviečky.

5. Zapaľovaciu sviečku (17) vyčistite drô-

6. Vložte vyčistenú a nastavenú zapaľova-

ciu sviečku alebo poškodenú zapaľova- ciu sviečku vymeňte za náhradnú zapa- ľovaciu sviečku (odporúčaný uťahovací150

moment 20 Nm, zistený momentovým kľúčom) (pozri „Náhradné diely/príslu- šenstvo“). Výmena motorového oleja Výmenu motorového oleja uskutoč- ňujte pri prázdnej benzínovej nádr- ži a teplom motore.

• Prvú výmenu motorového oleja vykonajte po približne 5 prevádz- kových hodinách, potom každých 50 hodín alebo raz ročne.

• Starý olej zlikvidujte ekologicky (pozri „Likvidácia/ochrana život- ného prostredia“).

16) (pozri „Údržba zapaľovacej

2. Otvorte uzáver olejovej nádržky

padlom (nie je súčasťou dodávky).

3. Doplňte motorový olej (pozri „Naplne-

dôsledku výmeny motorového oleja cez skrutku na vypúšťanie oleja sa môže kryt kosačky na trávu znečistiť motorovým olejom, preto odporúčame hore opísanú vý- menu motorového oleja pomocou olejového čerpadla. Výmena noža Neodborná montáž môže spôsobiť ťažké úrazy. Kosačku s naplnenou benzíno- vou nádržou alebo olejovou nádržkou nenaklápajte na stranu alebo smerom dopredu! Motor sa tým poškodí a za- nikne záruka. Skontrolujte nôž vzhľadom na opotrebenie a poškodenia. Tupý alebo poškodený nôž vymeňte! Tupý nôž nechajte vždy dobrúsiť od- bornou dielňou, pretože táto môže vykonať skúšku nevyváženosti. Pri zaobchádzaní s nožom noste rukavice. Hneď ako raz uvoľníte skrutku noža (30), musí sa vymeniť upínací kotúč (32). Uťahovací moment noža činí 45Nm.

2. Preklopte prístroj len smerom dozadu

tak, aby zapaľovacia sviečka vyčnieva- la nahor.

3. Použite pevné rukavice a podržte

pevne nôž (29). Otočte skrutku noža (30) proti smeru hodinových ručičiek pomocou skrutkového kľúča od vretena motora (31).

4. Znova nasaďte nový nôž v opačnom

poradí. Dávajte pozor na to, aby bol nôž umiestnený správne a dosadal lícujúco na vretene motora. Medzi skrutkou noža a nožom musí byť umiestnený upínací kotúč (32).

Nastavenie karburátora Karburátor bol z výroby prednastavený na optimálny výkon. Ak by mali byť potrebné dodatočné nastavenia (pozri „Vyhľadáva- nie chýb“), nechajte vykonať nastavenia prostredníctvom odbornej dielne. Intervaly údržby Pravidelne vykonávajte údržbárske práce uvedené v tabuľke. Pravidelnou údržbou sa predĺži životnosť prístroja. Navyše dosiahnete optimálne rezné výkony a zabránite úra- zom. údržbárske práce (pozri „Čistenie a údržba“) pred po po pr- vých 5 hod. po 8 hod. po 50 hod. ročne práce Skontrolovať a utiahnuť skrut- ky, matice, svorníky

Skontrolovať stav motorového oleja/stav benzínu a v prípa- de potreby doplniť motorový olej/benzín

Vyčistiť ovládacie prvky/ob- lasť okolo tlmiča hluku

Vymeniť motorový olej

Vymeniť vzduchový lter

Vyčistiť/nastaviť/vymeniť za- paľovaciu sviečku

Vyčistiť/skontrolovať, naostriť nôž

Vyčistiť systém chladiaceho vzduchu

pri vysokom výskyte prachu alebo silnom znečistení vymieňať častejšie152

Skladovanie Všeobecné pokyny pre skladovanie Prístroj neskladujte s naplne- ným zberným košom na trávu. Pri horúcom počasí začne tráva pod vývojom tepla kvasiť. Exis- tuje nebezpečenstvo požiaru.

• Pred skladovaním prístroj vyčistite a vykonajte na ňom údržbu.

• Motor nechajte ochladiť, skôr než ho odložíte do uzatvorených priestorov.

• Na uloženie paliva použite vhodné a dovolené zásobníky.

• Prístroj majte odložený na suchom mieste chránenom pred prachom, mimo dosahu detí.

• Prístroj neovíjajte nylonovými vrecami, pretože by sa mohli tvoriť vlhkosť a ple- seň. Sklopenie prístroja Na odloženie šetriace miesto môžete dr- žadlo sklopiť.

3. Otvorte rýchloupínače (3a) na spod-

nom držadle (1). Rýchloupínacie páky (3a), podložka (3b) a skrutky (3c) môžu zostať namontované.

4. Sklopte držadlo (1) nadol. Pritom sa

nesmie zovrieť lankové tiahlo(19). Skladovanie počas zimnej prevádzky Nedodržiavanie pokynov k skla- dovaniu môže v dôsledku zvyškov paliva v karburátore viesť k problé- mom so štartovaním alebo k perma- nentným škodám.

1. Spustite motor a nechajte ho bežať tak

dlho, kým sa nevypne v dôsledku nedo- statku benzínu.

2. Vykonajte výmenu oleja (pozri „Výme-

– Vytočte zapaľovaciu sviečku ( 17) von (pozri „Čistenie a údržba“); – Naplňte jednu polievkovú lyžicu motorového oleja cez otvor zapaľo- vacej sviečky do priestoru motora; – viackrát pomaly potiahnite lanko spúšťača (

22) na rozdelenie ole-

ja vo vnútri motora; – Zapaľovaciu sviečku (

ekologicky (pozri „Likvidácia/ochrana životného prostredia“). Benzínová nádrž sa nemusí vy- prázdniť, keď k benzínu pridávate palivovú prísadu (pozri „Náhradné diely“). Preprava

• Pri preprave musí byť prístroj vypnutý a konektor zapaľovacej sviečky

16) musí byť vytiahnutý.

nádrž odsávacím čerpadlom benzínu. Benzínovú nádrž nevyprázdňujte v uzat- vorených miestnostiach, v blízkosti ohňa alebo pri fajčení. Výpary plynu môžu spôsobiť výbuchy alebo požiar. Likvidácia/ochrana životného

• Prístroj, príslušenstvo a balenie prineste na ekologické zhodnotenie. – Benzínovú nádrž a olejovú nádržku starostlivo vyprázdnite a váš prístroj odovzdajte na zbernom mieste na ďalšie zhodnotenie. Použité plastové a kovové časti sa môžu vytriediť a tak odniesť na ekologické zhodnote- nie. – Starý olej a zvyšky benzínu odo- vzdajte na zbernom mieste a ne- vylievajte do kanalizácie alebo do odtoku. – Informujte sa o tom v našom servis- nom centre.

• Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

• Pokosenú trávu nevyhadzujte do kon- tajnera na odpadky, ale ju dajte na kompostovanie alebo rozdeľte ako mul- čovaciu vrstvu pod kríky a stromy. Náhradné diely/príslušenstvo Náhradné diely a príslušenstvo dostanete na www.grizzlytools.shop Ak by sa mali vyskytnúť problémy s procesom objednávky, použite, prosím, kontaktný for- mulár. Pri ďalších otázkach sa obráťte na „Service-Center“ (pozri stranu 157). Pol. návod Pol. výkres Označenie Č. Artiklu na obsluhu náhrad ných dielov 1,2 22,30 Držadlo s bezpečnostným rame- nom

Vyhľadávanie chýb Problém Možná príčina Odstránenie chyby Motor sa ne- naštartuje Príliš málo benzínu v benzí- novej nádrži Naplniť benzín Nesprávne poradie štarto- vania Zohľadniť pokyny k štartovaniu motora (pozri „Obsluha“) Konektor zapaľovacej svieč- ky (

nasunutý Zadymená zapaľo- vacia sviečka Nasunúť konektor zapaľovacej sviečky Zapaľovaciu sviečku vyčistiť, nastaviť ale- bo vymeniť (pozri „Čistenie a údržba“) Nesprávne nastavený kar- burátor Karburátor nechať nastaviť prostredníc- tvom odbornej dielne Motor štartuje, prístroj beží, ale nie s pl- ným výkonom Znečistený vzduchový lter

10) Vymeniť vzduchový lter (pozri „Čistenie a údržba“) Nesprávne nastavený kar- burátor Karburátor nechať nastaviť v odbornej dielni Motor beží nepravidelne, viazne Nesprávne nastavený kar- burátor Karburátor nechať nastaviť v odbornej dielni Zadymená zapaľovacia sviečka ( 17) Zapaľovacie sviečky vyčistiť, nastaviť ale- bo vymeniť (pozri „Čistenie a údržba“) Motor sa pre- hrieva Vetracie otvory (

upchané Vyčistiť vetracie otvory Nesprávna zapaľovacia sviečka ( 17) Vymeniť zapaľovaciu sviečku Príliš málo motorového oleja v motore Naplniť motorový olej (pozri „Uvedenie do prevádzky“) Spaliny mo- tora Znečistený vzduchový lter

10) Vymeniť vzduchový lter (pozri „Čistenie a údržba“) Príliš málo motorového oleja v motore Naplniť motorový olej (pozri „Uvedenie do prevádzky“) Výsledok prá- ce nie je uspo- kojivý alebo motor pracuje ťažko Tráva je príliš krátka alebo príliš vysoká Zmeniť výšku kosenia(pozri „Nastaviť výšku kosenia“) Nôž je tupý pozri „Výmena noža“) Nôž je blokovaný trávou, zberný kôš na trávu je plný, vyhadzovací otvor je upcha-

Odstrániť trávu (pozri „Čistenie a údržba“)155

Problém Možná príčina Odstránenie chyby Nôž nerotuje Nôž je blokovaný trávou Odstráňte trávu Nôž nie je správne namon- tovaný Namontovať správne nôž (pozri „Výme- na noža“) Abnormálny hluk, klepo- tanie alebo vibrácie Nôž nie je správne namon- tovaný pozri „Výmena noža“) Nôž je poškodený156

Záruka Vážená zákazníčka, vážený zákazník, Na tento prístroj dostávate 3 ročnú záruku od dátumu kúpy. V prípade nedostatkov tohto prístroja vám voči predajcovi prístroja prináležia zákonné práva. Tieto zákonné práva nie sú obmedzené našou zárukou opísanou v nasledujúcej časti. Záručné podmienky Záručná lehota začína dňom zakúpenia. Pokladničný doklad ako originál prosím starostlivo uschovajte. Je potrebný ako dô- kaz o zakúpení. Ak sa počas troch rokov od dátumu zakú- penia tohto produktu vyskytne materiálna alebo výrobná chyba, produkt - podľa náš- ho rozhodnutia - bezplatne opravíme alebo nahradíme. Predpokladom záruky je, že v priebehu trojročnej lehoty bude predložený poškodený prístroj a pokladničný doklad a stručne opísaná chyba a kedy sa vyskytla. Ak sa v rámci našej záruky chyba pokryje, obdržíte späť opravený alebo nový prístroj. S opravou alebo výmenou produktu sa ne- začína nová záručná doba. Záručná doba a nárok na odstrá- nenie vady Záručná doba sa poskytnutím záruky nepredlžuje. To platí aj pre nahradené a opravené diely. Prípadné škody a ne- dostatky vzniknuté už pri zakúpení sa musia ihneď po vybalení ohlásiť. Opravy vykonané po uplynutí záručnej doby sú spoplatnené. Rozsah záruky Prístroj bol vyrobený podľa prísnych smer- níc kvality a pred dodaním bol svedomite kontrolovaný. Záruka sa týka materiálových alebo vý- robných chýb. Táto záruka sa nevzťahuje na diely produktu, ktoré sú vystavené normálnemu opotrebeniu a preto sa môžu považovať za opotrebované diely (napr. Rezacia jednotka, zapaľovacia sviečka, vzduchový lter, lanko spúšťača) alebo na poškodenia na krehkých dieloch (napr. vypínač). Táto záruka zaniká, ak bol produkt po- užívaný poškodený, neodborne alebo nebola vykonávaná údržba. Pre odborné používanie produktu je nutné presne do- držiavať všetky návody uvedené v návode na obsluhu. Bezpodmienečne sa vyhnite používaniu, ktoré sa v návode na obsluhu neodporúča alebo pred ktorým ste boli vystríhaní. Produkt je určený len pre súkromné pou- žitie a nie v oblasti podnikania. Záruka zaniká pri nesprávnom a neodbornom používaní, pri násilnom používaní a pri zásahoch, ktoré neboli vykonané v našej servisnej pobočke. Postup v prípade reklamácie Pre zabezpečenie rýchleho spracovania vašej žiadosti postupujte prosím podľa na- sledujúcich pokynov:

• Pri všetkých požiadavkách predložte pokladničný doklad a číslo artiklu (IAN384572_2107) ako dôkaz o za- kúpení.

• Číslo artiklu nájdete na typovom štítku.

• Ak sa vyskytnú chyby funkcie alebo iné nedostatky, kontaktujte najskôr následne uvedené servisné oddelenie telefonicky alebo emailom. Následne obdržíte ďalšie informácie o priebehu vašej reklamácie.

• Produkt evidovaný ako poškodený mô- žete po dohode s našim zákazníckym servisom, s priloženým dokladom o za-157

kúpení (pokladničný doklad) a s údaj- mi, v čom chyba spočíva a kedy vznik- la, zaslať bez poštovného na adresu servisu, ktorá vám bude oznámená. Pre zabránenie dodatočných nákladov a problémov pri prevzatí použite len tú adresu, ktorá vám bude oznámená. Nezasielajte prístroj ako nadmerný tovar na náklady príjemcu, expresne alebo s iným špeciálnym nákladom. Prístroj zašlite so všetkými časťami príslušenstva dodanými pri zakúpení a zabezpečte dostatočne bezpečné pre- pravné balenie. Servisná oprava Opravy, ktoré nepodliehajú záruke, mô- žeme nechať vykonať v našej servisnej pobočke za úhradu. Radi vám poskytneme predbežnú kalkuláciu nákladov. Môžeme spracovať len prístroje, ktoré boli doručené dostatočne zabalené a so zapla- teným poštovným. Pozor: Prístroj zašlite do našej servisnej po- bočky vyčistený a s informáciami o chybe. Neprevezmeme prístroje zaslané ako nad- merný tovar na náklady príjemcu, expres- ne alebo s iným špeciálnym nákladom. Likvidáciu vašich poškodených zaslaných prístrojov vykonáme bezplatne. Service-Center

Preklad originálneho prehlásenia o zhode CE Týmto potvrdzujeme, že Benzínová kosacka na trávu konštrukčnej rady PBM 132 B1 Poradové číslo 000001 - 130000 zodpovedá nasledujúcim príslušným smerniciam EÚ v ich práve platnom znení: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU*& (EU) 2015/863 Aby bola zaručená zhoda, boli použité nasledovné harmonizované normy ako i ná- rodné normy a predpisy: EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017

• Vyššie popísaný predmet vyhlásenia spĺňa predpisy smernice 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 pre obmedzenie používania určitých nebezpečných látok v elektrických a elektronických prístrojoch.275
