Productsoort	Robotmaaier
Merk	AL-KO
Model	Robolinho 2000
Maximale maaioppervlakte	2000 m²
Maaihoogte	25 tot 55 mm, handmatig instelbaar
Maximale helling	45% (24°)
Voeding	Netvoeding, basisstation met laadcontacten
Accu	Geïntegreerde lithium-ion, automatisch opladen
Veiligheidssensoren	Heffing-, helling-, regen- en botsingssensor
Programmering	Wekelijks programma, startpunten, randmaaien
Eco-modus	Vermindert energieverbruik en geluid
Mobiele app	AL-KO inTOUCH (compatibel met iOS en Android)
Diefstalbeveiliging	PIN- en PUK-code
Begrenzingskabel	Bakent het maaigebied af, bovengronds of ingegraven
Basisstation	Met LED-status, Home-knop, kabelaansluiting

Veelgestelde vragen - Robolinho 2000 AL-KO

Hoe installeer ik de begrenzingskabel en het basisstation?

Plaats het basisstation op een vlakke ondergrond, dicht bij een stopcontact. Leg de begrenzingskabel in een ononderbroken lus met de klok mee, met een afstand van minimaal 20 cm van obstakels. Bevestig de kabel met haringen of begraaf hem op 10 cm diepte. Sluit de kabel aan op de aansluiting van het basisstation en steek de stekker in het stopcontact.

Hoe voer ik de kalibratierit uit?

Na installatie plaatst u de robot 1 m links en 1 m voor het basisstation, met de voorkant naar de kabel. Zet de robot aan en druk op START. De robot rijdt tweemaal over de kabel en keert terug naar het station. Als de kalibratie mislukt, controleer dan de uitlijning van het station en probeer opnieuw.

Wat moet ik doen als de robot niet start of niet oplaadt?

Controleer of de accu is opgeladen. Zorg ervoor dat de robot correct op het basisstation staat en dat de laadcontacten schoon zijn. Als de LED's van het station niet branden, controleer dan de voeding en de begrenzingskabel. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de maaimessen?

Schakel de robot uit en draai hem om. Draai de bevestigingsschroeven los en verwijder de versleten messen. Maak de behuizing schoon. Plaats de nieuwe messen (of draai ze 180° als ze nog scherp zijn) met de snijrand naar de robot gericht en draai de schroeven handvast aan. Draag beschermhandschoenen.

Hoe programmeer ik de maaitijden?

Ga naar het hoofdmenu > Programma's > Wekelijks programma. Activeer de gewenste dagen en stel de tijdvakken in. U kunt kiezen tussen normaal maaien (M) of randmaaien (R). Bevestig met Opslaan. Laat minimaal 30 min tussen programmering en start van het maaien.

Hoe activeer ik de regensensor?

Selecteer in het menu Instellingen de optie Regensensor en schakel deze in. U kunt de vertragingstijd (wachttijd na regen) en de gevoeligheid instellen. Eenmaal geactiveerd keert de robot bij regen terug naar het station en hervat het maaien na drogen en de ingestelde vertraging.

Wat betekenen de veelvoorkomende foutcodes?

CN001: hellingsensor (te steile helling). CN002: heffingsensor (robot opgetild). CN005: bumper geblokkeerd. CN007: geen lussignaal (kabel onderbroken). Raadpleeg de foutcodetabel in de handleiding voor oplossingen.

Hoe berg ik de robot in de winter op?

Laad de accu volledig op, maak de robot grondig schoon en berg hem rechtopstaand op in een droge, vorstvrije ruimte. Voor het basisstation: trek de stekker uit, reinig de contacten en vet ze in. Als u het station verwijdert, gebruik dan de meegeleverde winterafdekking.

Hoe reset ik de vergeten pincode?

De standaard pincode is 0000. Als u deze hebt gewijzigd en vergeten bent, vraagt het systeem na 3 pogingen om een PUK-code. Als de PUK ook onjuist is, wacht dan 24 uur. De PUK-code staat in de handleiding of kan worden opgevraagd bij de AL-KO klantenservice.

Hoe gebruik ik de AL-KO inTOUCH-app?

Download de AL-KO inTOUCH-app uit de App Store of Google Play. Maak een account aan en volg de instructies om de robot via een innogy SmartHome-gateway met uw netwerk te verbinden. Met de app kunt u op afstand bedienen, instellingen wijzigen en meldingen ontvangen.

GEBRUIKSAANWIJZING Robolinho 2000 AL-KO

1 Over deze gebruikershandleiding ..... 66

1.1 Verklaring van pictogrammen en sig- naalwoorden.... 66

2 Productomschrijving 67

2.1 Inhoud van de levering.... 67

2.2 Robot-grasmaaier 67

2.3 Symbolen op het apparaat 68

2.4 Bedieningsoppervlak.... 68

2.5 Display 69

2.6 Menustructuur 70

2.7 Basisstation.... 71

2.8 Geïntegreerde accu 71

2.9 Beschrijving van de werking.... 72

2.10 Integratie in innogy SmartHome...... 72

2.10.1 AL-KO inTOUCH app 72

2.10.2 innogy SmartHome app (alleen voor Robolinho 700I/1200I/2000I) 72

3 Veiligheid 73

3.1 Beoogd gebruik 73

3.2 Mogelijk foutief gebruik 73

3.3 Veiligheids- en beveiligingsvoorzieningen 73

3.3.1 PIN- en PUK-invoer 73

3.3.2 Sensoren 74

3.4 Veiligheidsinstructies.... 75

3.4.1 Gebruiker.... 75

3.4.2 Persoonlijke beschermingsmid- delen.... 75

3.4.3 Veiligheid van personen en die- ren 75

3.4.4 Veiligheid van het apparaat ..... 75

3.4.5 Elektrische veiligheid 76

4 Montage....76

4.1 Apparaat uitpakken 76

4.2 Maaivlakken plannen (01) 76

4.3 Maaigedeeltes voorbereiden.... 77

4.4 Basisstation opbouwen (03/a)....77

4.5.1 Begrenzingskabel op het basisstation aansluiten (03/b).... 77

4.5.6 Kabelreserves aanleggen (07)..... 78

4.5.7 Typische fouten bij het leggen van de kabel (02) 79

4.6 Basisstation op voeding aansluiten (04) 79

4.7 Verbindingen aan het basisstation controleren (04) 79

5 Ingebruikname.... 79

5.1 Accu laden (08) 79

5.2 Basisinstellingen uitvoeren 80

5.3 Maaihoogte instellen.... 80

5.4 Automatische kalibratierun uitvoeren . 80

6 Bediening 81

6.1 Apparaat met de hand starten ..... 81

6.2 Maaiwerking staken.... 81

6.3 Nevenoppervlak maaien (01/NF)...... 81

7 Instellingen 81

7.1 Instelling oproepen - Algemeen...... 81

7.2 Geluidssignaal knopbediening active-ren/deactiveren.... 81

7.3 Eco-mode activeren/deactiveren ..... 82

7.4 Regensensor instellen 82

7.5 Maaiprogramma instellen 82

7.5.1 Maaiprogramma instellen - Alge- meen 82

7.5.2 Startpunten instellen 82

7.5.3 Maaitijden instellen 83

7.6 inTOUCH 84

7.7 Randen maaien bij handmatige start.. 84

7.8 Maaien van nevenoppervlakken in- stellen 84

7.9 Displaycontrast instellen.... 84

7.10 Instellingsbescherming.... 84
7.11 Opnieuw kalibreren 84
7.12 Terugzetten op fabrieksinstellingen ... 84

8 Informatie weergeven 84

9 Onderhoud en verzorging 85

9.1 Reiniging 85
9.2 Regelmatige controle 85
9.3 Messen vervangen.... 86

10 Transport 86
11 Opslag 87

11.1 Robot-grasmaaier opbergen 87
11.2 Basisstation opbergen.... 87
11.3 Begrenzingskabel overwinteren ..... 87

12 Verwijderen.... 87

13 Klantenservice/service centre.... 89
14 Hulp bij storingen 89

14.1 Apparaat- en hanteringsfouten ver- helpen 89
14.2 Foutcodes en -oplossing 90

15 Garantie 93
16 Vertaling van de oorspronkelijke EU-/EG-verklaring van overeenstemming.... 94

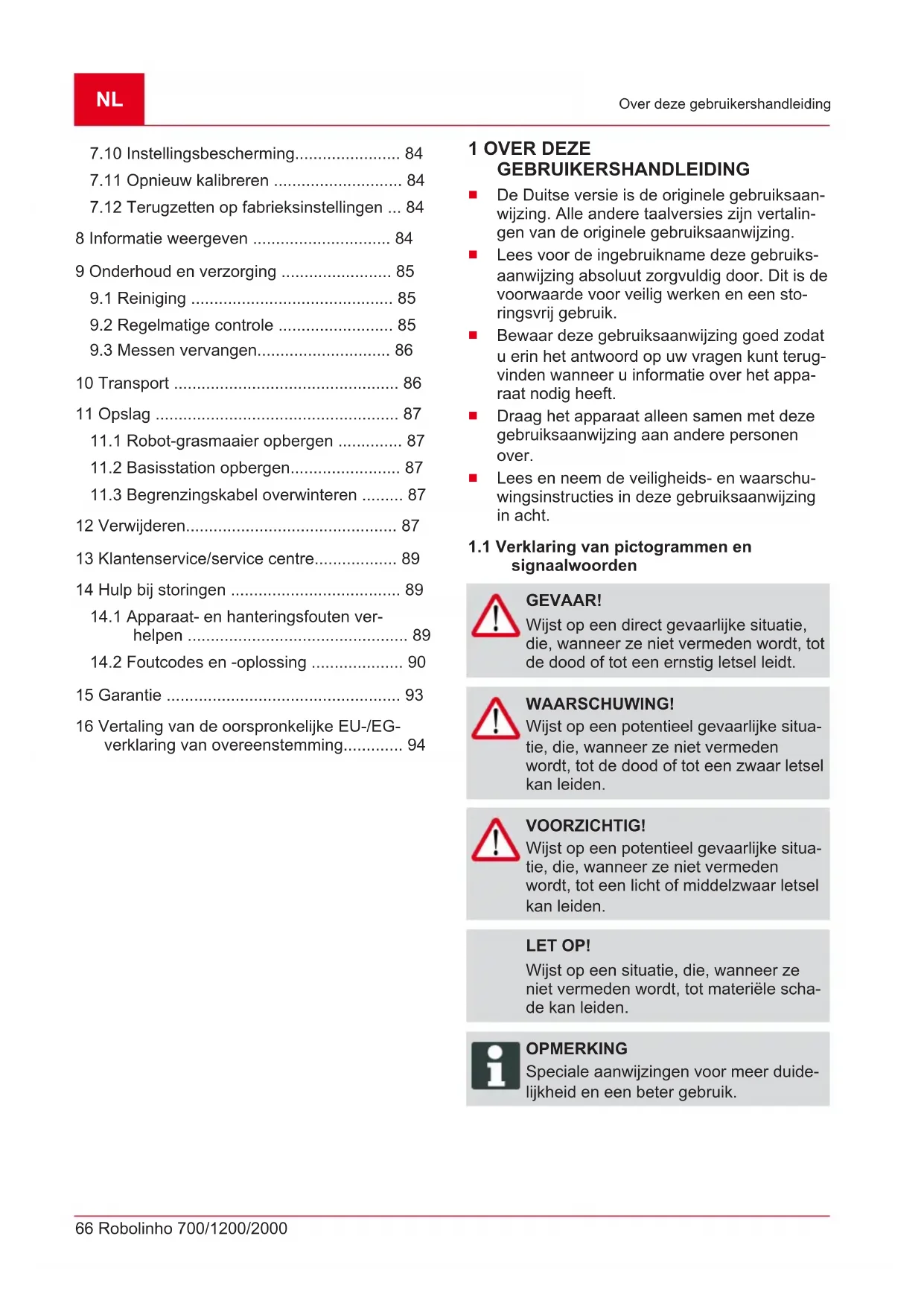

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
■ Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over het apparaat nodig heeft.
Draag het apparaat alleen samen met deze gebruiksaanwijzing aan andere personen over.
Lees en neem de veiligheids- en waarschuwingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Verklaring van pictogrammen en signaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.

LET OP!

Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

Deze documentatie beschrijft een volautomatische, met een accu gevoede robot-grasmaaier die zich op een gazon vrij beweegt. De snijhoogte kan versteld worden.

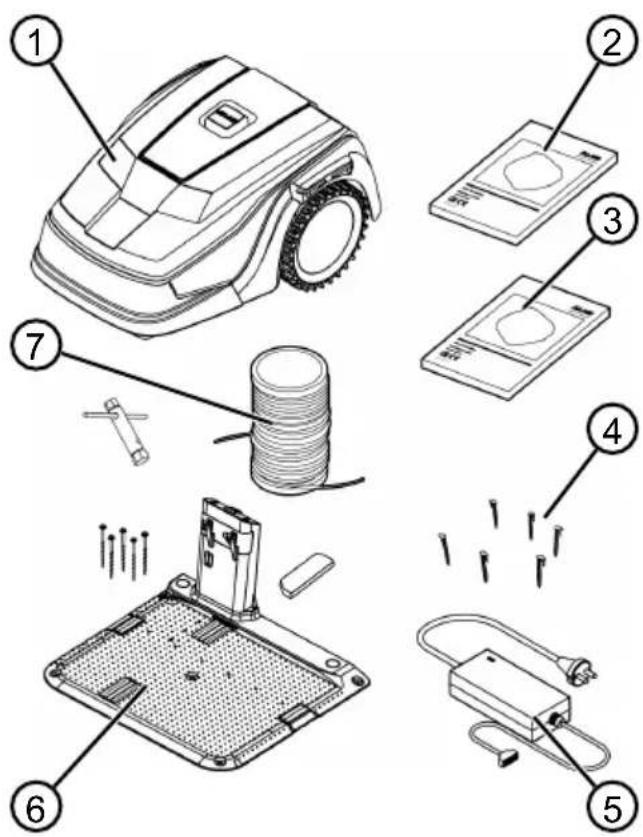

2.1 Inhoud van de levering

Bij de leveringsomvang horen de hier vermelde posities. Controleer of alle posities aanwezig zijn:

1 Robot-grasmaaier

2 Beknopte handleiding

3 Gebruiksaanwijzing

4 Gazonpennen *

5 Voeding

6 Basisstation incl. schroefnagels (5 st.), moersleutel en winterafdekking

7 Begrenzingskabel *

* niet bij de levering inbegrepen

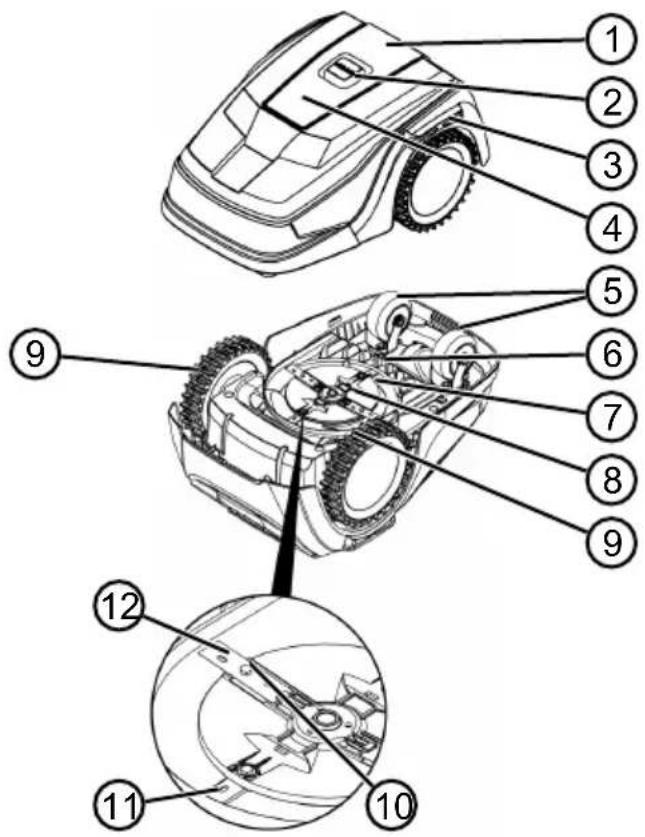

2.2 Robot-grasmaaier

1 Bedieningsveld met display (inwendig)

2 STOP-toets (stopt het apparaat meteen en de snijmessen binnen de 2 s)

3 Aansluitcontacten voor opladen

4 Hoogteverstelknop (verzonken)

5 Voorste wielen (stuurbaar)

6 Accuschacht

7 Maaidek

8 Messenschijf

9 Aandrijfwiel

10 Bevestigingsbout

11 Wegruimmes

12 Snijblad

2.3 Symbolen op het apparaat

Symbool Betekenis

Houd anderen uit de buurt van de gevarenzone!

Vereist extra voorzichtigheid tijdens gebruik!

Blijf met uw handen en voeten bij het maaimechanisme vandaan!

Houd voldoende afstand!

Lees vóór ingebruikname de gebruiksaanwijzing!

Voer voor het starten van het apparaat het PIN in!

Rijd niet op het apparaat mee!

2.4 Bedieningsoppervlak

Nr. Component

1

(Home-toets): Maaiwerking staken, het apparaat rijdt terug naar het basisstation. Het start de volgende dag weer automatisch op de ingestelde maaitijd.

2 Regensensor: Stelt vast of het regent (zie Hoofdstuk 7.4 "Regensensor instellen", pagina 82).

3 Display: Toont de actuele bedrijfshoeda-nigheid van het apparaat, de naam van het geselecteerde menu, de menupun- ten en de functies die geselecteerd kunnen worden (zie Hoofdstuk 2.5 "Dis-play", pagina 69).

4

▲ ▼Pijltoetsen): Selecteer de menupunten, verhoog en verlaag de getalwaarden en kies tussen de instellingen.

5

(Start/pauze-toets): Maaiwerking met de hand starten en onderbreken of maaiwerking na het indrukken van meteen weer voortzetten.

6

(—) (Functietoetsen): De functie oproepen die zojuist boven de toets op het display wordt weergegeven.

7

(On/Off-toets): Apparaat in- en uit-schakelen.

8

(Menutoets): Hoofdmenu oproepen

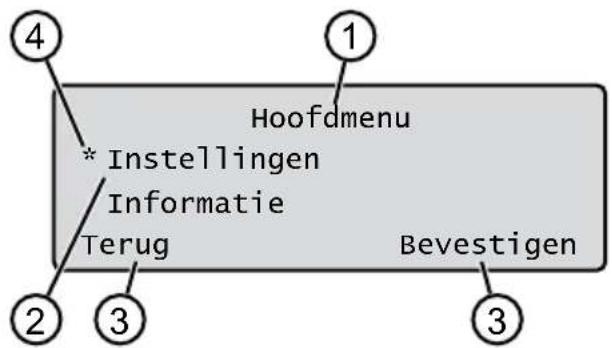

2.5 Display

Nr. Indicatie

1 Naam van het geselecteerde menu (hier: Hoofdmenu)
2 Menupunten in het menu: Er worden telkens slechts twee menupunten weergegeven (hier: Instellingen en Informatie). Met ▲n kunnen er verdere menupunten worden weergegeven.
3 Functies voor het geselecteerde menupunt (hier: Instellingen). Met en kunnen de functies worden opgeroepen.
4 Sterretje voor de markering van het ge- selecteerde menupunt (hier: Instel- lingen)

2.6 Menustructuur

Hoofdmenu	Programma	weekprogramma zie Hoofdstuk 7.5 "Maaiprogramma instellen", pagina 82
		Startpunten zie Hoofdstuk 7.5.2 "Startpunten instellen", pagina 82
		Programma-info zie Hoofdstuk 8 "Informatie weergeven", pagina 84
	Instel-lingen	Tijdstip zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80
		Datum zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80
		Taal zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80
		PIN code zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80
		Geluidssignaal knopbediening zie Hoofdstuk 7.2 "Geluidssignaal knopbediening activeren/deactiveren", pagina 81
		EcoMode zie Hoofdstuk 7.3 "Eco-mode activeren/deactiveren", pagina 82
		Regensensor zie Hoofdstuk 7.4 "Regensensor instellen", pagina 82
		Regensensor vertrag. zie Hoofdstuk 7.4 "Regensensor instellen", pagina 82
		Regengevoelig zie Hoofdstuk 7.4 "Regensensor instellen", pagina 82
		inTOUCH zie Hoofdstuk 7.6 "inTOUCH", pagina 84
		Randen maaien zie Hoofdstuk 7.7 "Randen maaien bij handmatige start", pagina 84
		Nevenoppervlak actief/inactief zie Hoofdstuk 7.8 "Maaien van nevenoppervlakken instellen", pagina 84
		Displaycontrast zie Hoofdstuk 7.9 "Displaycontrast instellen", pagina 84
		Instellingsbescherming zie Hoofdstuk 7.10 "Instellingsbescherming", pagina 84
		Opnieuw kalibreren zie Hoofdstuk 7.11 "Opnieuw kalibreren", pagina 84
		Fabrieksinstellingen zie Hoofdstuk 7.12 "Terugzetten op fabrieksinstellingen", pagina 84
	Informa-tie	Messenservice zie Hoofdstuk 8 "Informatie weergeven", pagina 84
		Hardware zie Hoofdstuk 8 "Informatie weergeven", pagina 84
		Software zie Hoofdstuk 8 "Informatie weergeven", pagina 84
		Programma-info zie Hoofdstuk 8 "Informatie weergeven", pagina 84
		Storingen zie Hoofdstuk 8 "Informatie weergeven", pagina 84

2.7 Basisstation

1 Bodemplaat

2 Leds voor statusweergave

3 Laadcontact

4 Home-toets [IMAGE]

5 Laadzuil

6 Kabelschacht

7 Wielkuip

8 Boring voor schroefspijkers (9)

9 Schroefspijkers

2.8 Geïntegreerde accu

De accu is vast in het apparaat gemonteerd en mag niet door de gebruiker worden vervangen.

OPMERKING

De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke willekeurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.

De accu kan alleen worden opgeladen als het apparaat is ingeschakeld.

De ingebouwde accu is bij aflevering gedeel- telijk opgeladen. Bij normaal gebruik wordt de accu regelmatig opgeladen. Het apparaat rijdt hiervoor terug naar het basisstation.

De geïntegreerde bewakingselectronica beeindigt het opladen automatisch als er een oplaadstatus van 100 % is bereikt.
- Het opladen werkt alleen bij een onberispelijk contact van de laadcontanten van het basisstation met de contactoppervlakken van het apparaat.
Bij een temperatuur hoger dan 45 °C blokkeert de ingebouwde beveiliging het opladen van de accu. Op deze wijze wordt een accustoring voorkomen.
Als de bedrijfsduur van de accu ondanks een volledige oplading duidelijk korter is geworden, moet hij bij een AL-KO dealer, technicus of AL-KO servicepartner door een originele accu worden vervangen.
Als de accu door veroudering of een te lange opslagduur ontladen raakt tot beneden de door de fabrikant vastgelegde drempelwaarde, kan hij niet meer worden opgeladen. Laat de accu en de controle-elektronica controle-ren door uw AL-KO dealer, technicus of servicepartner.
De laadconditie van de accu wordt getoond op het display. De accustatus na ca. 3 maanden opslag controleren. Schakel hiervoor het apparaat in en lees de accustatus af. Als de accu slechts nog maar voor ca. 30 % of minder is geladen moet het apparaat in het basisstation geplaatst en ingeschakeld worden zodat de accu wordt opgeladen. Als de laadzuil voor het opbergen van het basisstation werd verwijderd (zie Hoofdstuk 11.2 "Basisstation opbergen", pagina 87), moet die eerst weer in omgekeerde volgorde gemonteerd en het basisstation weer op het stroomnet aangesloten worden.
Als er elektrolyt uit het huis is vrijgekomen: Apparaat door een AL-KO servicepunt laten repareren!
- Indien de accu uit het apparaat werd verwijderd: Als er ogen of handen met het vrijgekomen elektrolyt in aanraking zijn gekomen moeten die onmiddellijk met water worden gespoeld. Daarna onmiddellijk een arts raadplegen!

2.9 Beschrijving van de werking

Bewegen op het gazon

Het apparaat beweegt zich vrij op een door een begrenzingskabel afgezet oppervlak. De oriëntatie van het apparaat gebeurt met sensoren die het magneetveld van de begrenzingskabel herkennen.

Als het apparaat tegen een obstakel stoot blijft het staan en beweegt verder in een andere richting. Als het apparaat vocht herkent, gaat het automatisch terug naar het basisstation. Als het apparaat in een situatie komt waarin er geen werking mogelijk is, wordt dit met en melding op het display aangegeven.

Maaiwerking en laadwerking

De maafasen worden afgewisseld door laadfasen. Als de lading van de accu bij het maaien tot een bepaalde waarde (weergave: 0 %) is gedaald, gaat het apparaat langs de begrenzings-kabel terug naar het basisstation.

Voor de maaiwerking zijn er vooraf ingestelde maaiprogramma's aanwezig waarin ook oppervlak- en randmaaifuncties zijn opgenomen. Deze maaiprogramma's kunnen door de gebruiker worden gewijzigd.

Bij elke start van de maaimotor wordt zijn draai-richting omgekeerd, waardoor de levensduur van de maaimessen wordt verdubbeld.

2.10 Integratie in innogy SmartHome

De robot-grasmaaier kan in een innogy SmartHome-omgeving geïntegreerd en met andere apparaten in een netwerk verbonden worden. Dat maakt een comfortabele besturing, instelling en bewaking van de robot-grasmaaier via app vanaf een mobiel apparaat mogelijk.

Hiervoor moet de robotmaaier via Lemonbeat worden verbonden met een innogy SmartHome-gateway en de AL-KO inTOUCH app of de innogy SmartHome app (alleen voor Robolinho 700l/1200l/2000l) op een mobiel apparaat worden geïnstalleerd.

OPMERKING

Het gebruikte mobiele apparaat heeft een radiografische verbinding nodig voor het gebruik van innogy SmartHome.

Bij een onderbreking van de radiografische verbinding van het mobiele apparaat kunnen er geen signalen aan de robot-grasmaaier worden verzonden.

2.10.1 AL-KO inTOUCH app

De AL-KO inTOUCH app is voor Android- en iOS-gebaseerde apparaten verkrijgbaar:

Na de installatie van de app dient men zich eerst aan te melden.

OPMERKING

Een registratie is niet dwingend noodzakelijk, biedt echter een aantal extra functies.

Bij het eerste starten van de app wordt de beknopte installatiehandleiding automatisch opgeroepen. Vervolgens kan men in het menu "Appareten" de robot-grasmaaier in de innogy SmartHome-omgeving opnemen.

OPMERKING

Voor de opname is een innogy-account noodzakelijk.

OPMERKING

De robot-grasmaaier moet bereik hebben om opgenomen te kunnen worden (zie Hoofdstuk 7.6 "inTOUCH", pagina 84).

Afgezien van de toegang op afstand toot opgenomen robot-grasmaaiers of tot andere in het netwerk opgenomen apparaten biedt de AL-KO in-TOUCH app verdere features als bijv. productregistratie, tips voor het tuinieren, advies voor plan- ten of push-berichten in geval van een fout.

2.10.2 innogy SmartHome app (alleen voor Robolinho 700I/1200I/2000I)

De innogy SmartHome app is voor Android- en iOS-gbaseerde apparaten en als browsergebaseerde webtoepassing verkrijgbaar.

Kijk voor verdere informatie over de innogy SmartHome app op https://home.innogy-smarthome.de of in de documentatie van de app.

3 VEILIGHEID

3.1 Beoogd gebruik

Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE-markering) en de afwijzing van elke verantwoordelijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

De toepassingsgrenzen van het apparaat zijn:

■ max. oppervlak:

■ Robolinho 700: 700 m²
■ Robolinho 1200: 1200 m²
■ Robolinho 2000: 2000 m²

■ max. helling/daling: 45 % (24°)
■ max. zijwaartse helling: 45 % (24°)
- Temperatuur:

3.2 Mogelijk foutief gebruik

Dit apparaat is niet geschikt voor gebruik in een openbare omgeving, parken, op sportterreinen of in de land- en bosbouw.

3.3 Veiligheids- en beveiligingsvoorzieningen

Defecte en buiten werking gestelde veiligheids- en beveiligingsvoorzieningen kunnen tot ernstig letsel leiden.

■ Laat defecte veiligheids- en beveiligingsvoorzie- ningen repareren.
■ De beschermings- en beveiligingsvoorzieningen nooit buiten werking stellen.

3.3.1 PIN- en PUK-invoer

Het apparaat kan alleen door invoeren van een PIN (personal Identification Number) worden gestart. Daardoor wordt het in-schakelen door onbevoegde per-sonen voorkomen. De PIN-code is in de fabriek ingesteld op 0000. De PIN-code kan worden gewijzigd, zie zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80.

Als de PIN-code 3 keer verkeerd wordt ingevoerd, is de invoer van de PUK (Personal Unlocking Key) noodzakelijk. Als die ook verkeerd wordt ingevoerd moet

er 24 uur voor de volgende in- voer worden gewacht.

De PIN- en PUK-code dient ook als diefstalbeveiliging:

■ Bewaar de PIN- en PUK-code ontoegankelijk voor onbevoegde personen.

3.3.2 Sensoren

Het apparaat heeft meerdere veiligheidssensoren. Hij schakelt na het uitschakelen door een veiligheidssensor niet automatisch weer in. De foutmelding wordt op het display weergegeven en moet bevestigd worden. De reden voor de activering van de sensor moet worden verholpen.

Hefsensor

Als het apparaat tijdens de werking aan het huis wordt opgetild, wordt de rijaandrijving uitgeschakeld en de snijmessen worden gestopt.

Stootsensoren voor obstakelherkenning

Het apparaat is uitgevoerd met sensoren die er bij contact met een obstakel voor zorgen dat de rijrichting wordt aangepast. Wanneer het apparaat tegen een obstakel aanstoot, verschuift het bovendeel van de behuizing iets en de stootsensor wordt geactiveerd.

Hellingsensor in rijrichting/zijkant

Als er in rijrichting een helling of een daling of een schuine zijwaartse stand van 24° (45 %) wordt bereikt, keert het apparaat om of verandert van rijrichting.

Regensensor

Het apparaat is uitgevoerd met een regensensor die in geactiveerde hoedanigheid bij regen de maaibeurt onderbreekt en ervoor zorgt dat het apparaat te-rugrijdt naar het basisstation.

OPMERKING

Het apparaat kan betrouw- baar in de buurt van ande- re robot-grasmaaiers wor- den gebruikt.

Het in de begrenzingskabel gebruikte signaal voldoet aan de door EGMF (European Garden Machinery Federation) vastgelegde standaards wat betreft de elektromagnetische emissies.

3.4 Veiligheidsinstructies

3.4.1 Gebruiker

■ Jongeren van jonger dan 16 jaar, personen met lichamelijke, sensorische of geestelijke beperkingen of met onvoldoende ervaring en kennis en personen die de gebruiksaanwijzing niet kennen, mogen het apparaat niet gebruiken. Neem eventueel van toepassing zijnde nationale veiligheidsvoorschriften omtrent de minimum leeftijd van de gebruiker in acht.
■ Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of geneesmiddelen.

3.4.2 Persoonlijke beschermingsmiddelen

• Om letsel te voorkomen moet er doelmatige kleding en moeten er persoonlijke beschermingsmiddelen worden gedragen.
  ■ De persoonlijke beschermingsmiddelen bestaan uit:

• lange broek en stevige schoenen.

• bij onderhoud en verzorging: Veiligheidshandschoenen.

3.4.3 Veiligheid van personen en dieren

■ Op openbaar toegankelijke terreinen moeten rondom het maaigebied waarschuwingsborden met het volgende op-schrift aangebracht worden:

LET OP!

Automatische grasmaai- er in werking!

Kom niet in de buurt van het apparaat!

Houd kinderen onder toe- zicht!

■ Zorg er tijdens de werking voor dat er geen kinderen of personen in de buurt van het apparaat komen of zijn en dat ze niet met het apparaat spe- len.
■ Het is verboden om op het apparaat te gaan zitten of om in de snijmessen te grijpen!
■ Blijf met lichaam en kleding uit de buurt van het maaiwerk.

3.4.4 Veiligheid van het apparaat

■ Zorg er voor het begin van de werkzaamheden voor dat er geen voorwerpen (takken, glazen of metalen voorwerpen, kledingstukken, stenen, tuinmeubelen, tuingerei of speelgoed) in het werkgedeel-

te van het apparaat liggen. Die kunnen de snijmessen van het apparaat beschadigen of door het apparaat beschadigd worden.

■ Gebruik het apparaat alleen onder de volgende voorwaarden:

■ Het apparaat is niet ver-vuild.
■ Het apparaat vertoont geen beschadigingen of slijtage.
Alle bedieningselementen werken.
- Basisstation en voeding en de elektrische voedingskabels zijn niet beschadigd en werken.

■ Vervang defecte onderdelen altijd door originele reserve-onderdelen van de fabrikant.
■ Laat het apparaat repareren wanneer het beschadigd raakte.
■ De gebruiker van het apparaat is verantwoordelijk voor letsel bij derden of voor materiële schade.

3.4.5 Elektrische veiligheid

• Gebruik het apparaat nooit als er tegelijkertijd een tuinsproeier op het maaioppervlak in bedrijf is.
  ■ Spuit het apparaat niet met water af.
  ■ Open het apparaat niet.

4 MONTAGE

4.1 Apparaat uitpakken

1. Open de verpakking voorzichtig.

2. Haal alle componenten voorzichtig uit de verpakking en controleer ze op transportschade. Opmerking: Neem bij transportschade overeenkomstig de garantiebepalingen direct contact op met uw dealer, technicus of servicepartner van AL-KO.

3. Controleer de leveringsomvang, zie Hoofdstuk 2.1 "Inhoud van de levering", pagina 67. Indien het apparaat wordt doorverzonden moeten de originele verpakking en de meegeleverde documenten worden bewaard. Die zijn tevens bij retournering vereist.

4.2 Maaivlakken plannen (01)

Locatie van het basisstation (01/1)

Kortste mogelijke afstand naar het grootste maaioppervlak
■ Vlakke ondergrond
■ Tegen direct zonlicht en sterke weersinvloeden beschermd
■ aansluitmogelijkheid voor voeding
■ Vrije toegankelijkheid voor de robot-grasmaaier

Leggen van de begrenzingskabel (01)

De begrenzingskabel moet in een doorlopende lus rechtsom worden gelegd.

Doorgangen tussen de maaigedeeltes (01/h)

Een doorgang is een nauwe strook op het gazon en kan ertoe dienen om twee maaioppervlakken te verbinden.

Hoofdoppervlak en nevenoppervlak(ken) (01)

■ Hoofdoppervlak (01/HF): Is het gazon waarop zich het basisstation bevindt en dat door het apparaat over het gehele oppervlak automatisch gemaid kan worden.
■ Nevenoppervlak (01/NF): Is een gazon dat door het apparaat vanaf het hoofdoppervlak niet kan worden bereikt; apparaat indien nodig met de hand naar het nevenoppervlak dragen. Nevenoppervlakken kunnen met handmatige werking worden bewerkt.

Hoofd- en nevenoppervlak zijn echter alleen door dezelfde, ononderbroken begrenzingkabel omheind.

Positie van de startpunten (01/X0 - 01/X3)

Het apparaat beweegt op de vastgelegde maai- tijd langs de begrenzingskabel tot aan het vast- gelegde startpunt en begint daar met maaien. Met de startpunten kan er vastgelegd worden welke gedeeltes van het maaioppervlak er meer worden gemaaid.

4.3 Maaigedeeltes voorbereiden

1. Controleer of het gazon groter is dan de oppervlaktecapaciteit van het apparaat. Bij een te groot gazon ontstaat er een onregelmatig gemaaid gazon. Verklein het te maaien oppervlak indien nodig.
2. Voor de montage van basisstation en begrenzingskabel en voor de inbedrijfstelling van het apparaat: Het gazon met een grasmaaier op een kleine snijhoogte maaien.
3. Obstakels op het gazon verwijderen of met de begrenzingskabel afzetten (zie Hoofdstuk 4.5.3 "Obstakels afzetten", pagina 78):

Vlakke obstakels waar overheen kan worden bewogen en die de snijmessen kunnen beschadigen (bijv. vlakke stenen, overgangen van gazon naar terras of paden, tegels, stoepranden enz.)
■ Gaten in en verheffingen op het gazon (bijv. molshopen, woelgaten, dennenappels, gevallen fruit enz.)
■ Steile hellingen van meer dan 45 % (24°)
Water (bijv. vijvers, beken, zwembaden enz.) en de afzetting ervan t.o.v. het gazon
■ Struiken en heggen die breder kunnen worden

4.4 Basisstation opbouwen (03/a)

1. Basisstation (01/1) haaks t.o.v. de positie van de begrenzingskabel als volgt plaatsen.

■ Vlak op de gron (met een waterpas controleren)
■ Rechte en vlakke in- en uitrit
Niet overhellend (bij het aansluiten en indraaien van de schroefspijkers mag de laadzuil niet gebogen raken of hellen)

1. Basisstation (03/2) met vier schroefspijkers (03/1) op de grond vastzetten.

4.5.1 Begrenzingskabel op het basisstation aansluiten (03/b)

1. Begrenzingskabel (03/4) uit de verpakking trekken.
2. Afdekking van de kalbelschacht (03/3) aan de aansluiting (03/A) verwijderen.
3. Isolatie van het uiteinde van de begrenzingskabel (03/6) een stuk verwijderen en in de klem (03/7) steken.
4. Klem sluiten.
5. Begrenzingskabel door de trekontlasting (03/5) met kabelreserve uit de kabelschacht leiden.

OPMERKING

Met de kabelreserve kunnen ook op een later tijdstip nog kleine correcties aan de kabelgeleiding uitgevoerd worden.

1. Afdekking van de kabelschacht weer plaatsen.

De begrenzingskabel kan zowel op het gazon worden gelegd of kan 10 cm onder het gazonoppervlak worden ingewerkt. Het inwerken onder het gazonoppervlak kan door uw dealer uitgevoerd worden.

Beide varianten kunnen met elkaar gecombineerd worden.

LET OP!

Gevaar voor beschadiging van de begrenzingskabel

Als de begrenzingskabel beschadigd of doorgesneden wordt is de overdracht van de besturingssignalen naar het apparaat niet meer mogelijk. In dat geval moet de begrenzingskabel gerepareerd of vervangen worden. Begrenzingskabels zijn verkrijgbaar bij AL-KO.

Leg de begrenzingskabel altijd direct op de grond. Bevestig hem indien nodig met een extra gazonpen.
Bescherm de begrenzingskabel bij het leggen en tijdens de werking tegen beschadigingen.
■ Graaf en verticuteer niet in de buurt van de begrenzingskabel.

1. Bevestig de begrenzingskabel met regelmatige afstanden met gazonpennen of leg hem ondergronds (max. 10 cm diep).
2. Begrenzingskabel om obstakels heen leggen: zie Hoofdstuk 4.5.3 "Obstakels afzetten", pagina 78.
3. Doorgangen tussen de afzonderlijke maaioppervlakken aanleggen: zie Hoofdstuk 4.5.4 "Doorgangen afzetten (01/h)", pagina 78.
4. Te grote stijgingen of dalingen afzetten: zie Hoofdstuk 4.5.5 "Hellingen afzetten", pagina 78.
5. Kabelreserves aanleggen: zie Hoofdstuk 4.5.6 "Kabelreserves aanleggen (07)", pagina 78.
6. Sluit de begrenzingskabel na het leggen aan op de aansluiting (03/B) van het basisstation: zie Hoofdstuk 4.5.1 "Begrenzingskabel op het basisstation aansluiten (03/b)", pagina 77.

4.5.3 Obstakels afzetten

Afhankelijk van de omgeving van het werkgedeelte moet de begrenzingskabel met verschillende afstanden t.o.v. de obstakels worden gelegd. Gebruik voor de bepaling van de juiste afstand de liniaal die van de verpakking afgehaald kan worden.

OPMERKING

Afzettingen zijn alleen noodzakelijk als ze door de stootsensoren van het apparaat niet kunnen worden herkend. Vermijd te veel of onnodige afzettingen. Niveauverschillen die kleiner zijn dan 6 cm, moeten worden uitgesloten, omdat het apparaat anders schade kan veroorzaken.

Afstand t.o.v. muren, hekken, bloembedden: min. 20 cm (01)

Het apparaat beweegt met een afstand naar buiten van 20 cm langs de begrenzingskabel. Leg daarom de begrenzingskabel met een afstand van ten minste 20 cm t.o.v. muren, hekken of bloembedden.

Afstand t.o.v. terrasranden en getegelde paden (05)

Als de rand van het terras of het pad hoger is dan het gazon moet er een afstand van ten minste 20 cm aangehouden worden. Als de rand van het terras of het pad op gelijke hoogte van het gazon ligt kan de kabel precies op de rand worden gelegd.

Afstand van obstakels t.o.v. de begrenzingskabel (01)

Als de begrenzingskabels van het obstakel weg of naar het obstakel toe precies zijn samengelegd, d.w.z. met een afstand van 0 cm, beweegt het apparaat over de begrenzingskabels heen. De begrenzingskabels hierbij niet over elkaar heen (02/c), maar evenwijdig leggen (01/e).

Leggen van de begrenzingskabel rond hoeken (06)

Bij naar binnen verlopende hoeken (06/a): Begrenzingskabel diagonaal leggen om te voorkomen dat het apparaat in de hoek vast komt te zitten.
Bij naar buiten verlopende hoeken met obstakels (06/b): Begrenzingskabel in een punt leggen om te voorkomen dat het apparaat tegen de hoek aan botst.
Bij naar buiten verlopende hoeken zonder obstakels: Begrenzingskabel met een hoek van 90° leggen.

4.5.4 Doorgangen afzetten (01/h)

De volgende afstanden moeten in de doorgang aangehouden worden:

■ Totale breedte: min. 60 cm
■ Afstand van de begrenzingskabel t.o.v. de rand: 20 cm
■ Afstand tussen de begrenzingskabels: min. 30 cm

4.5.5 Hellingen afzetten

Hellingen van meer dan 45 % moeten met de begrenzingskabel afgezet worden (45 % = 45 cm helling per 1 m horizontaal).

4.5.6 Kabelreserves aanleggen (07)

Om na de inrichting van het maaibereik het basisstation nog te kunnen verplaatsen of het maaibereik te vergroten, moet er op regelmatige afstanden een reservelengte in de begrenzingskabel worden ingebouwd.

Kies het aantal kabelreservelengtes naar eigen goeddunken.

OPMERKING

Vorm bij reservelengtes geen open lussen.

1. Leg de begrenzingskabel rond de actuele gazonpen (07/1) en weer terug naar de vorige gazonpen (07/3).

2. Leid de begrenzingskabel dan weer terug naar de actuele gazonpen. Er ontstaat een lus. De kabels moeten bij elkaar liggen.

3. Indien nodig de lus in het midden met een extra gazonpen (07/2) aan de grond bevestigen.

4.5.7 Typische fouten bij het leggen van de kabel (02)

■ De reserves van de begrenzingskabel worden niet in een gelijkmatige, langgerekte lus gelegd (02/a).
■ De begrenzingskabel wordt niet deskundig rond de hoeken gelegd (02/b).
■ De begrenzingskabel wordt gekruist of niet rechtsom gelegd (02/c).
De begrenzingskabel wordt te onnauwkeurig gelegd, zodat randgedeeltes van het gazon niet gemaid kunnen worden (02/d).
De begrenzingskabel wordt bij het heen- en terugleiden van de rand naar een obstakel binnen het gazon niet direct naast elkaar liggend gelegd (02/e).
■ De startpunten worden te ver weg van het basisstation vastgelegd (02/f).
■ De begrenzingskabel wordt over de rand van het gazon heen gelegd (02/g).
Bij het leggen van de begrenzingskabel wordt de minimum afstand voor doorgangen van 30 cm onderschreden (02/h).
De begrenzingskabel wordt te dicht, d.w.z. met een afstand van minder dan 20 cm t.o.v. niet te passeren obstakels gelegd (02/i).

4.6 Basisstation op voeding aansluiten (04)

1. Voeding (04/4) op een droge en tegen zon- licht beschermde plek voldoende in de buurt van het basisstation (04/1) plaatsen.
2. Laagspanningskabel van de voeding (04/5) en kabel van het basisstation (04/6) met elkaar verbinden.
3. Netstekker van de voeding (04/2) in een stopcontact (04/3) steken.

OPMERKING

Wij adviseren om de voeding op het spanningsnet via een FI-aardlekschakelaar met een nominale lekstroom van < 30 mA aan te sluiten.

4.7 Verbindingen aan het basisstation controleren (04)

1. Controleer of beide LEDs aan de voorkant van de laadzuil (09/1) branden. Indien niet:

■ Trek de voedingskabel los.
■ Controleer alle stekkerverbindingen van de voeding en van de begrenzingskabel op juiste montage en beschadigingen.

Toestandsweergaven van de LEDs

LEDs Bedrijfstoestanden

groen	■ Bandt als de begrenzingskabel correct is gelegd en de lus in or-de is. ■ Knippert als de lus van de be-grenzingskabel niet in orde is.
geel	■ Brandt als de voeding in orde is.

5 INGEBRUIKNAME

Dit hoofdstuk beschrijft de handelingen en instellingen die nodig zijn om het apparaat voor de eerste keer in bedrijf te stellen. Voor alle andere instellingen zie Hoofdstuk 7 "Instellingen", pagina 81.

5.1 Accu laden (08)

De ingebouwde accu is bij aflevering gedeeltelijk opgeladen. Bij normaal gebruik wordt de accu van het apparaat regelmatig opgeladen.

OPMERKING

De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke willekeurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.

De accu kan alleen worden opgeladen als het apparaat is ingeschakeld.

1. Apparaat (08/1) zodanig in het basisstation (08/3) plaatsen dat de contactoppervlakken van het apparaat de laadcontacten van het basisstation raken.
2. Met apparaat inschakelen.
3. Het display op het apparaat toont Accu wordt geladen. Indien niet: zie Hoofdstuk 14 "Hulp bij storingen", pagina 89.

5.2 Basisinstellingen uitvoeren

1. Afdekkap openen.
2. Met apparaat inschakelen. Firmware, co-denummer en type worden weergegeven.
3. In het menu taalkeuze met ▲ taal selecteren en met ▼ overnemen.
4. In het menu Aanmelding > PIN invoeren het vooraf ingestelde PIN 0000 invoeren. Hiervoor na elkaar met ▲ af het cijfer 0 selecteren en telkens met overne- men. Na de invoer van het PIN wordt de toegang vrijgeschakeld.
5. In het menu PIN wijzigen:

Bij Nieuwe PIN invoeren een zelf gekozen nieuw PIN van vier plaatsen invoeren. Hiervoor na elkaar met een cijfer selecteren en telkens met overnemen.
Bij Nieuwe PIN herh. het nieuwe PIN opnieuw invoeren. Als beide invoeren identiek zijn, wordt PIN met succes gewijzigd weergegeven.

1. In het menu Datum invoeren de actuele datum instellen (formaat: DD.MM.20JJ).

Hiervoor na elkaar met ▲f een cijfer selecteren en telkens met -overnemen.

1. In het menu Tijdstip invoeren > 24h-formaat de actuele tijd instellen (for-maat: HH:MM). Hiervoor na elkaar met ▲f een cijfer selecteren en telkens met — overnemen.

De basisinstellingen zijn voltooid. De status Ongekalibreerd starttoets indrukken wordt weergegeven.

5.3 Maaihoogte instellen

De maaihoogte kan traploos tussen de 25 - 55 mm met de hand worden versteld.

OPMERKING

Voor de kalibratierit (zie zie Hoofdstuk 5.4 "Automatische kalibratierun uitvoeren", pagina 80) en voor het leren van de startpunten (zie zie Hoofdstuk 7.5.2 "Startpunten instellen", pagina 82) wordt een maaihoogte van 55 mm aanbevolen.

1. Afdekking (10/1) openen.
2. De maaihoogte instellen (de actuele maaihoogte wordt op het scherm (10/3) in millimeter aangegeven):

Maaihoogte (d.w.z. gazonhoogte) verhogen: Draaiknop (10/2) rechtsom (10/+) draaien.
Maaihoogte (d.w.z. gazonhoogte) verlagen: Draaiknop (10/2) linksom (10/-) draaien.

1. Afdekking sluiten.

5.4 Automatische kalibratierun uitvoeren

Zet het apparaat op de beginstand (09)

1. Zet het apparaat binnen het maalgebied op de startpositie:

■ min. 1 m links en 1 m voor het basisstation
■ met de voorkant op de begrenzingskabel uitgelijnd

Kalibratierit starten

1. Controleer dat er binnen het te voorspellen bewegingsgedeelte van het apparaat geen obstakels aanwezig zijn. Het apparaat moet met beide voorwielen over de begrenzingskabel heen kunnen rijden. Verwijder obstakels indien nodig.
2. Met apparaat starten. Op het display wordt weergegeven:

■ ! Waarschuwing! Aandrijving start

■ Kalibreren, Fase [1]

Tijdens de kalibratierit

Het apparaat rijdt voor de bepaling van de signaalsterkte binnen de begrenzingskabel eerst twee keer over de begrenzingskabel heen en vervolgens naar het basisstation en blijft daar stilstaan.

■ Op het display wordt de melding Kalibraatie voltooid gegeven.
■ De accu wordt opgeladen.

OPMERKING

Het apparaat moet bij het binnenrijden in het basisstation blijven staan. Als het apparaat bij het binnenrijden in het basisstation de contacten niet raakt, rijdt het verder langs de begrenzingskabel. Als het apparaat niet door het basisstation rijdt is de kalibratieprocedure mislukt. In dat geval moet het basisstation beter uitgelijnd en de kalibatieprocedure herhaald worden.

Na de kalibratie

De vooraf ingestelde actuele maaitijd wordt aangegeven.

Voor alle andere instellingen zie Hoofdstuk 7 "Instellingen", pagina 81.

OPMERKING

Voor een goed maairesultaat is het aan te bevelen de luslengte door het apparaat te laten meten. Dit wordt gedaan met de training om de startpunten (zie Hoofdstuk 7.5.2 "Startpunten instellen", pagina 82) te bepalen.

6 BEDIENING

6.1 Apparaat met de hand starten

1. Met apparaat inschakelen.

Voor randen maaien buiten de planning: zie Hoofdstuk 7.7 "Randen maaien bij handmatige start", pagina 84.

1. Met apparaat met de hand starten.

6.2 Maaiwerking staken

op het basisstation (08/4) of op het apparaat indrukken. Het apparaat rijdt automatisch naar het basisstation. Het wist het maaiprogramma van de actuele dag en start de volgende dag weer op het ingestelde tijdstip.
■ op het apparaat indrukken. De maaiwerking wordt gedurende een half uur onderbroken.
■ op het apparaat indrukken. Het apparaat wordt uitgeschakeld.

OPMERKING

In gevaarlijke situaties kan het apparaat met de STOP-toets (08/2) worden gestopt.

6.3 Nevenoppervlak maaien (01/NF)

1. Apparaat optillen en met de hand op het nevenoppervlak plaatsen.
2. Met apparaat inschakelen.
3. Met ofdmenu oproepen.
4. of ▲* Instellingen
5. of * Nevenoppervlak maaien
6. Met o▲maa†ijd selecteren.
7. Met apparaat met de hand starten.

Afhankelijk van de instelling: Het apparaat maait gedurende de ingestelde tijd en schakelt vervolgens uit of maait verder tot de accu leeg is.

Na het maaien van het nevenoppervlak het apparaat weer met de hand in het basisstation plaatsen.

7 INSTELLINGEN

7.1 Instelling oproepen - Algemeen

1. Met oproepen . Opmerking: Het sterretje * voor het menu- punt geeft aan dat het zojuist is geselecteerd.
2. of* Instellingen
3. Met ▲ het gewenste menupunt selecteren en met ▼ overnemen.
4. Instellingen uitvoeren. Opmerking: De menupunten worden in de paragrafen hierna beschreven.
5. Met teruggaan naar het hoofdmenu.

OPMERKING

Verdere menupunten: zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 80.

7.2 Geluidssignaal knopbediening activeren/deactiveren

1. of* Geluidssignaal knopbediening

2. Geluidssignaal knopbediening activeren/de-activeren:

■ ▲ of ▼ activeren : — Geluidssignaal knopbediening activeren.
of gedeact. : — Geluidssignaal knopbediening deactive- ren.

7.3 Eco-mode activeren/deactiveren

In de Eco-modus schakelt het apparaat om naar de energie besparende modus. Daardoor wordt het energieverbruik en de geluidsemissie gereduceerd.

OPMERKING

In hoog en dicht gras evenals dichte grasmat niet aanbevolen of eventueel niet mogelijk.

1. Eco-modus activeren/deactiveren:

Activeren :
Eco-modus activeren.
gedeact.
Eco-modus deactiveren.

7.4 Regensensor instellen

OPMERKING

Maaien van een droog gazon reduceert vervuilingen.

Door het activeren van de regensensor en het instellen van een vertragingstijd kan er worden voorkomen dat het apparaat bij een nat gazon maait.

Als de regensensor geactiveerd is, rijdt het apparaat terug naar het basisstation als het begint te regenen. Daar blijft het tot de regensensor is gedroogd. Vervolgens wacht het nog de tijd af die als vertraging is ingesteld voordat het doorgaat met maaien. De gevoeligheid van de regensensor is instelbaar.

1. Regensensor activeren/deactiveren:

of Activeren :
Regensensor activeren.

of yedeact.:

Regensensor deactiveren.

1. Vertraging van de regensensor instellen:

- ▲ of ▼ Regensensor vertrag.

xx uur xx minuten Met ▲ of de gewenste waarde voor de vertraging selecteren en met be- vestigen.

1. Gevoeligheid van de regensensor instellen:

of Regengevoelig

■ Met ▲ of ▼ gewenste waarde voor de gevoeligheid instellen en met ▼ bevestigen.

7.5 Maaiprogramma instellen

7.5.1 Maaiprogramma instellen - Algemeen

1. Met hoofdmenu oproepen.

2. o* Programma

3. Met o menupunt selecteren en met — overnemen.

4. Instellingen uitvoeren. Opmerking: De menupunten worden in de paragrafen hierna beschreven.

7.5.2 Startpunten instellen

Startpunten teaches

1. Apparaat in het basisstation plaatsen.

2. Met apparaat inschakelen.

3. Met hoofdmenu oproepen.

4. of* Programma

5. of* Startpunten

6. of* Startpunten teachen

7. or * Start teachrun voor startpunten

- of Start . Het apparaat beweegt langs de begrenzingskabel.

of hier, als het apparaat het gewenste startpunt heeft bereikt. Het startpunt wordt opgeslagen.

1. of▲Ste▼startpunt 1 in , als bij de teachrun geen startpunt is vastgelegd. Als er hier geen startpunt wordt vastgelegd, worden de startpunten automatisch vastgelegd.

2. of Startpunt x: XXm, als het laatste startpunt is bereikt.

Startpunten met de hand vastleggen (01)

Het eerste startpunt (01/X0) is vooraf ingesteld en bevindt zich 1 m rechts naast het basisstation. Achter dit punt kunnen verdere startpunten worden gedefinieerd:

■ Robolinho 700: maximaal drie startpunten (X1 – X3)
■ Robolinho 1200: maximaal zes startpunten (X1 – X6)
■ Robolinho 2000: maximaal negen startpunten (X1 – X9)

Houd bij het vastleggen van de startpunten rekening met het volgende:

Stel de startpunten niet te ver verwijderd van het basisstation en niet te dicht bij elkaar in (02/f).
■ Gebruik slechts zoveel startpunten als nodig.

1. of* Startpunten

2. of* Punt x1 bij [020m]

Met ▲f navelkaar een cijfer selecteren en telkens met ▼overnemen.

1. of* Punt x2 bij [075m]

Met ▲f navelkaar een cijfer selecteren en telkens met ▼vernemen.

1. Verdere startpunten vastleggen indien nodig.
2. Met teruggaan naar het hoofdmenu.

7.5.3 Maaitijden instellen

OPMERKING

Tussen de programmering van de maai- tijden en het starten van het maaien moeten 30 minuten liggen. Indien niet start het apparaat pas op het volgende geprogrammeerde maaitijdstip.

In het menupunt weekprogramma worden de dagen van de week en de tijdstippen ingesteld waarop het apparaat moet maaien. Pas deze instellingen indien nodig aan op de afmetingen van het gazon. Als er na ongeveer een week nog ongemaaide gedeeltes te zien zijn moeten de maai- tijden verlengd worden.

1. of* weekprogramma

of Elke dag [X]: Het apparaat maait iedere dag op de ingestelde tijdstippen. Als Elke dag [ ] wordt aangegeven, maait het apparaat alleen op de ingestelde weekdagen.
of Maandag [X]...* Zondag [X]: Het apparaat maait op de ingestelde weekdag op de ingestelde tijdstippen. Als bijv. Maandag [ ] wordt weergegeven, maait het apparaat op de betreffende dag niet.
of Wijzigen : De betreffende dag activeren [X] of deactiveren [ ], tijden, manier van maaien en startpunten instellen.

1. Instellingen voor alle dagen of de betreffende dag uitvoeren:

bijv. *[M] 07:00-10:00 [?]: Nor-maal maaien [M] van 07:00 - 10:00 uur met automatisch wisselend startpunt 0 - 9 [?].
bijv. *[R] 16:00-18:00 [1]: Het apparaat start om 16:00 uur met het maaien van randen [R] en beweegt langs de gehele begrenzingskabel. Daarna begint het maaien van het oppervlak op startpunt 1 [1]. Om 18:00 uur of zodra de accu leeg is, rijdt het apparaat terug naar het basisstation.

of wijzigen : Geselecteer-de instelling wijzigen.

- of Verder : Gewijzigde instelling bevestigen en verder naar de volgende instelling.

1. of▲ops▼aan : Alle gewijzigde in-stellingen van het menupunt opslaan.

7.6 inTOUCH

Een bestaande verbinding met een gateway kan verbroken worden. Daardoor staat het apparaat gedurende 30 minuten open voor een nieuwe verbindingsopbouw.

OPMERKING

Om later een verbinding op te bouwen moet de verbinding eerst opnieuw worden verbroken, ook als het apparaat vooraf niet met een gateway was verbonden.

1. of*inOUCH
2. verbinding verbreken apparaat meldt: Voltooid.
3. Met bevestigen en teruggaan naar het menu.

7.7 Randen maaien bij handmatige start

Voor de handmatige start kan hier ingesteld worden dat het apparaat met het maaien van de randen begint.

Randen op de geprogrammeerde maaitijdstippen maaien: zie Hoofdstuk 7.5.3 "Maaitijden instellen", pagina 83.

1. of * Randen maaien
2. of* b-j handmatige start

7.8 Maaien van nevenoppervlakken instellen

1. Maaitijden instellen:

of nactief : — Het maaien van nevenoppervlakken is uitgeschakeld.

■ ▲ of ▼ actief : — Het apparaat maait tot de accu leeg is.

of maaitijd in min : — Het apparaat maait gedurende de ingestelde tijd het nevenoppervlak. De volgende maaitijden kunnen ingesteld worden: 30/60/90/120/tot accu leeg.

7.9 Displaycontrast instellen

Als het display bijv. vanwege zoninstraling slecht af te lezen valt, kan de weergave door wijziging van het displaycontrast verbeterd worden.

1. of* Displaycontrast

2. Met ▲ het displaycontrast verhogen/verlagen en met -overnemen.

7.10 Instellingsbescherming

Als de instellingsbescherming gedeactiveerd is hoeft alleen bij het bevestigen van voor de veiligheid belangrijke fouten de PIN-code ingevoerd te worden.

1. of * Instellingsbescherming

1. Instellingsbescherming activeren/deactive- ren:

■ of Activeren : — Instellingsbescherming activeren.
■ of ▼edect. : — Instellingsbescherming deactiveren.

7.11 Opnieuw kalibreren

Als de positie of de lengte van de begrenzingskabel werd gewijzigd of het apparaat de begrenzingskabel niet meer kan vinden, moet er opnieuw gekalibreerd worden.

1. of ▲Opn▼euw kalibreren

2. kalibratie terugzetten?

3. Kalibratierum uitvoeren: zie Hoofdstuk 5.4 "Automatische kalibratierun uitvoeren", pagina 80.

7.12 Terugzetten op fabrieksinstellingen

De fabrieksinstelling van het apparaat kunnen bijv. voor een doorverkoop teruggezet worden.

1. of * Fabrieksinstellingen apparaat meldt: Instellingen met succes hersteld

Het menu Informatie dient voor de weergave van de apparaatgegevens. In dit menu kunnen verder geen instellingen worden gedaan.

1. Met ofdmenu oproepen.

2. of* informatie

3. Met o menupunt selecteren en met

- overnemen.

Opmerking: De menupunten worden in de paragrafen hierna beschreven.

1. Met teuggaan naar het hoofdmenu.

Messenservice

Geeft aan over hoeveel bedrijfsuren er een messenservice noodzakelijk is. De teller kan met de hand teruggezet worden. De messenservice van een AL-KO dealer, technicus of een servicepartner uit laten voeren.

Teller voor de messenservice terugzetten:

1. of ▲Bevestigen

Hardware

Geeft informatie weer over het apparaat, als bijv. type, fabricagejaar, bedrijfsuren, serienummer, aantal maaibeurten, totale maaitijd, aantal laadcycli, totale oplaadtijd, lengte van de lus van de begrenzingskabel.

Software

Geeft de firmware-versie aan.

Programma-info

Toont actuele instellingen als bijv. de totale wekelijkse maaiduur.

Storingen

Geeft de als laatste opgetreden storingsmeldingen met datum, tijd en foutcode weer.

9 ONDERHOUD EN VERZORGING

VOORZICHTIG! Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermen-de handschoenen!

9.1 Reiniging

LET OP!

Gevaar door water

Water in de robot-grasmaaier en in het basisstation leidt tot schade aan elektrische componenten.

Spuit de robot-grasmaaier en het basisstation niet met water af.

Robot-grasmaaier reinigen

VOORZICHTIG! Kans op letsel door snijmessen

De snijmassen zijn erg scherp en kunnen snijwonden veroorzaken.

Draag veiligheidshandschoenen!
- Let erop dat lichaamsdelen niet in de snijmessen terechtkomen.

Een keer per week uitvoeren:

1. Met apparaat uitschakelen.
2. Oppervlak van het huis met een stoffer, een borstel, een vochtige doek of een fijne spons afvegen.
3. Onderbodem, maaidek en snijmessen met een borstel afborstelen.
4. Snijmessen op beschadigingen controleren. Indien nodig vervangen: zie Hoofdstuk 9.3 "Messen vervangen", pagina 86.

Basisstation reinigen

1. Grasrestanten en loof of andere voorwerpen regelmatig uit het basisstation verwijderen.
2. Oppervlak van het basisstation met een vochtige doek of een fijne spons afvegen.

9.2 Regelmatige controle

Algemene controle

1. Controleer één keer per week de gehele installatie op beschadigingen:

Apparaat
Basisstation
Begrenzingskabel
Voeding

1. Vervang defect onderdelen door originele onderdelen van AL-KO of door een servicepunt van AL-KO.

Wielen controleren op vrije beweging

Een keer per week uitvoeren:

1. De omgeving van de rollen grondig van gras- restanten en vervuilingen ontdoen. Gebruik hiervoor een stoffer en een doek.
2. Controleer of de rollen soepel draaien en of ze gestuurd kunnen worden.

Opmerking: Als de rollen stroef draaien of niet gestuurd kunnen worden moeten ze door een servicepunt van AL-KO worden vervangen.

Contactoppervlakken aan de robot-grasmaaier controleren

1. Vervuilingen met een doek verwijderen en dan iets met contactvet insmeren.

Laadcontacten van het basisstation controleren

1. Trek de voedingskabel los.
2. De laadcontacten richting basisstation drukken en loslaten. De laadcontacten moeten weer terugveren in de uitgangspositie.

Opmerking: Als de laadcontacten niet terugveren moeten ze door een servicepunt van AL-KO worden vervangen.

9.3 Messen vervangen

VOORZICHTIG!

Kans op letsel door snijmessen

De snijmassen zijn erg scherp en kunnen snijwonden veroorzaken.

Draag veiligheidshandschoenen!
■ Let erop dat lichaamsdelen niet in de snijmessen terechtkomen.

LET OP!

Beschadiging van het apparaat door ondeskundige reparatie

Door het rechtbuigen van verbogen gemonteerde snijmessen kan de messenschijf beschadigd raken.

■ Buig verbogen snijmessen niet recht.
■ Vervang verbogen snijmessen door originele reserveonderdelen van AL-KO.

Versleten snijmessen of verbogen snijmessen moeten worden vervangen.

1. Met apparaat uitschakelen.
2. Apparaat omkeren met de messen naar boven toe.
3. Bevestigingsbouten losdraaien.
4. De snijmessen uit de meszitting halen.
5. De meszitting reinigen met een zacht borsteltje.

OPMERKING

De snijmessen zijn over de gehele lengte geslepen en kunnen daarom 180° gedraaid gemonteerd worden, waardoor de draaitijd verdubbeld wordt.

6. Messen vervangen:

Als de snijmessen sinds de eerste montage nog niet zijn gedraaid: Snijmessen 180° draaien en met de geslepen kant naar het apparaat toe wijzend weer in de meszitting plaatsen en de bevestigingsbouten weer handvast aandraaien.

Als de snijmessen sinds de eerste montage al eens zijn gedraaid: Nieuwe snijmessen met de geslepen kant naar het apparaat toe wijzend in de meszitting plaatsen en nieuwe bevestigingsbouten handvast aandraaien.

Opmerking: Er mogen uitsluitend originele reserveonderdelen van AL-KO worden gebruikt.

De wegruimmessen hoeven normaal gesproken niet te worden vervangen.

Als ernstige vervuiling niet met een borstel kan worden verwijderd, moet de messenschijf worden vervangen, omdat er anders onbalans kan zorgen voor meer geluid, meer slijtage en functiestoringen.

10 TRANSPORT

Ga bij het transport van het apparaat, bijv. van het hoofd- naar het nevenoppervlak, als volgt te werk:

1. Met de met de stoptoets het apparaat stoppen.
2. Met apparaat uitschakelen.
3. Til het apparaat met beide handen aan het huis op:

■ De snijmessen mogen niet aangeraakt worden.

■ De snijmessen moeten altijd van het li-chaam weg wijzen.

11 OPSLAG

11.1 Robot-grasmaaier opbergen

Berg het apparaat op als het gedurende de winter of waarschijnlijk voor langer dan 30 dagen niet wordt gebruikt.

1. Accu geheel opladen (zie Hoofdstuk 5.1 "Accu laden (08)", pagina 79).

2. Apparaat grondig reinigen (zie Hoofdstuk 9.1 "Reiniging", pagina 85).

3. Apparaat bewaren:

■ staand op alle wielen
■ op een droge, afsluitbare en tegen vorst beveiligde plek
■ buiten het bereik van kinderen

11.2 Basisstation opbergen

Het basisstation kan, moet echter niet opgeborgen worden. Door het op te bergen wordt er echter een te vroege veroudering als bijv. het uitbleken van de kleur of corrosie van de laadcontacten voorkomen.

Als het basisstation buiten blijft staan:

1. Voeding van het net scheiden en van het basisstation losnemen.
2. Kabel van het basisstation oprollen.
3. Voeding opbergen.
4. Laadcontacten met contactvet insmeren.

Als het basisstation wordt opgeborgen:

1. Alle bovenstaande werkzaamheden uitvoeren.
2. Basisstation van de begrenzingskabel scheiden.

3. Basisstation demonteren en verontreinigingen met een stoffer en een licht vochtige doek verwijderen.

4. Basisstation bewaren:

■ op een droge, afsluitbare en tegen vorst beveiligde plek
buiten het bereik van kinderen

Als alleen de laadpaal wordt opgeslagen:

1. Voeding van het net scheiden en van het basisstation losnemen.
2. Basisstation van de begrenzingskabel scheiden.

3. Verontreinigingen met een stoffer en een licht vochtige doek verwijderen.

4. Laadpaal verwijderen:

■ Beide bouten van de laadzuil (08/5) losdraaien.
■ Laadpaal door kantelen van het basisstation losnemen.
■ Stekkerverbinding van basisstation en laadzuil losmaken.
■ Opening van de basis (08/6) afsluiten met de bijgevoegde winterafdekking (08/7).

1. Basisstation bewaren:

■ op een droge, afsluitbare en tegen vorst beveiligde plek
■ buiten het bereik van kinderen

De begrenzingskabel kan in de grond blijven zitten en hoeft niet verwijderd te worden.

1. Als het basisstation is opgeborgen: De kabeluiteinden met contactvet insmeren en met plakband omwikkelen. Daardoor worden de kabeluiteinden beschermd tegen corrosie.

12 VERWIJDEREN

Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische apparaten horen niet thuis bij het huis-houdelijke afval, maar moeten gescheiden worden aangeboden of verwijderd!

- Gebruikte batterijen of accu's, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving beheerst.

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot teruggave na gebruik verplicht.

De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen gebruikte apparaat!

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gebruikte apparaten niet via het gewoon afval mogen worden verwijderd.

Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden afgegeven:

■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zijn of deze vrijwillig aanbieden.

Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beantwoorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwijkende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische apparaten.

Over de batterijwetgeving (in Duitsland: BattG)

• Gebruikte batterijen en accu's horen niet bij het gewone afval, maar moeten afzonderlijk worden weggedaan!
  Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu's uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.
  Bezitters of gebruikers van batterijen en accu's zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is beperkt tot de normale huishoudelijke hoeveelheden.

Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de gezondheid schade kunnen toebrengen. Het hergebruiken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen.

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu's niet via het gewoon afval mogen worden verwijderd.

Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

■ Hg: de batterij bevat meer dan 0,0005 % kwik
Cd: de batterij bevat meer dan 0,002 % cadmium
■ Pb: de batterij bevat meer dan 0,004 % lood

Accu's en batterijen kunnen op de volgende verzamelpunten gratis worden afgegeven:

■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van batterijen en accu's
■ Een verzamelpunt van het gemeenschappelijke recycling systeem voor gebruikte apparaten en batterijen
■ Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recycling systeem)

Deze voorschriften zijn alleen voor toepassing op accu's en batterijen die in landen van de Europese Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie kunnen afwijkende bepalingen voor de recycling van accu's en batterijen gelden.

13 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserveonderdelen kunt u contact opnemen met het dichtstbij-zijnde AL-KO service centre. Deze vindt u op internet op het volgende adres:

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!

Storing Oorzaak Oplossing
Apparaat start niet. Accu is leeg. Apparaat in het basisstation opladen.
Apparaat komt klem te zitten en graaft zich vast. De wielen draaien verder.	Stootsensoren worden niet geactiveerd.	Bezoek een AL-KO service centre.
	Gras is te hoog.	■ De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.■ Gras met een grasmaaier kortmaaien.
	Apparaat blijft op een oneffenheid van het gazon han-gen.	Oneffenheid verwijderen.
Apparaat maait op verkeerde tijdstippen.	Apparaat heeft de verkeerde tijd.	Tijd instellen.
	Maaiduur is verkeerd inge-steld.	Maaitijden instellen.
	Apparaat verliest de tijdin-stellingen.	Accu is defect. Bezoek een AL-KO ser-vice centre.
Motor blokkeert tijdens het maaien.	Motor is overbelast. Apparaat uitschakelen, op effen onder-grond of laag gras plaatsen en opnieuw starten.
	Accu is leeg. Accu laden.
	Snijmessen zijn stomp. Snijmessen omkeren of indien nodig vervangen.
Maairesultaat is ongelijk-matig.	Maaitijd is te kort. Langere maaitijden programmeren.
	Maaibereik is te groot. Maaibereik verkleinen.
	De maaihoogte is te laag ingesteld.	De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.
	Snijmessen zijn stomp. Snijmessen omkeren of indien nodig vervangen.
Storing Oorzaak Oplossing
Het vermogen van de accu neemt duidelijk af.	De maaihoogte is te laag ingesteld.	De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.
	Gras te hoog of te nat.	■ Gazon laten drogen.■ Maaihoogte hoger instellen.
Apparaat trilt of het ge-luidsvolume is te hoog.	Onbalans in het snijmes of in de aandrijving van het snij-mes	■ Maaidek reinigen.■ Bezoek een AL-KO service centre.
Accu kan niet opgeladen worden resp. te lage ac-cuspanning	■ Laadcontacten van het basisstation zijn vervuild.■ Contactoppervlakken aan het apparaat zijn vervuild.	Laadcontacten en contactoppervlakken reinigen.
	Basisstation heeft geen stroom.	Basisstation op voeding aansluiten.
	■ Apparaat raakt de laad-contacten niet.■ Contactoppervlakken aan het apparaat zijn af-gebrand.	■ Apparaat in het basisstation plaat-sen en controleren of de laadcon-tacten contact maken.■ Bezoek een AL-KO service centre.
	Levensduur van de accu is afgelopen.	Bezoek een AL-KO service centre.
	Oplaadelektronica is defect.	Bezoek een AL-KO service centre.

OPMERKING

Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.

14.2 Foutcodes en -oplossing

Foutcode Oorzaak Oplossing
CN001: Tilt sensor	Hellingssensor is geactiveerd:Max. hellingshoek over-schredenApparaat werd gedragenHelling te steil	Apparaat op een horizontale onder-grond plaatsen en de fout bevestigen.
CN002: Lift sensor	De hefsensor is geactiveerd:De apparaatkap werd door optillen of door een obstakel naar boven toe weggedrukt.	Obstakel verwijderen.
CN005: Bumper deflected	Apparaat is tegen een obstakel gereden en kan zich niet losmaken (bijv. botsing in de buurt van het basisstation).	Apparaat op een vrij, omheind ga-zon plaatsen.Positie van de begrenzingskabel corrigeren.
CN007: No loop signal	■ Geen circuitsignaal■ Begrenzingskabel is defect.■ Circuitsignaal is te zwak.	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Voeding losnemen en weer aansluiten.■ Begrenzingskabel op beschadigin-gen controlleren. Defecte kabel re-pareren.
CN008: Loop signal weak	■ Circuitsignaal te zwak■ Begrenzingskabel te diep ingegraven	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Voeding losnemen en weer aansluiten.■ Begrenzingskabel tot de voorge-schreven hoogte verhogen, evt. di-rect op het gazon bevestigen.
CN010: Bad position	■ Apparaat bevindt zich buiten het omheinde ga-zonoppervlak.■ Begrenzingssskabel werd gekruist.	■ Apparaat op een vrij, omheind ga-zon plaatsen.■ Positie van de begrenzingskabel om bochten en obstakels corrigeren. Kruising van de kabel opheffen.
CN011: Escaped robot	Apparaat bevindt zich buiten het omheinde gazonoppervlak.	Positie van de begrenzingskabel om bochten en obstakels corrigeren.
CN012: Cal: no loop CN015: Cal: outside	Storing tijdens de kalibratie:■ Apparaat kan de begren-zingskabel niet vinden.	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Voeding losnemen en weer aansluiten.■ Apparaat op de voorgeschreven ka-libratiepositie zetten, precies haaks uitlijnen. Apparaat moet over de be-grenzingskabel heen kunnen rijden.
CN017: Cal: signal weak	Storing tijdens de kalibratie:■ Circuitsignaal te zwak■ Geen circuitsignaal■ Begrenzingskabel is de-fect.	■ Apparaat op de voorgeschreven ka-libratiepositie zetten, precies haaks uitlijnen.■ Voeding van het basisstation con-troleren. Voeding losnemen en weer aansluiten.■ Begrenzingskabel op beschadigin-gen controlleren.
CN018: Cal: Collisi-on	Storing tijdens de kalibratie:■ Apparaat is tegen een obstakel aan gereden.	Obstakel verwijderen.
CN038: Battery Accu is leeg:
	Circuit van de begrenzings-kabel is te lang, te veel eilan-den.	Positie van de begrenzingskabel corri-geren.
	Bij het opladen geen contact met de laadcontacten	■ Laadcontacten reinigen.■ Apparaat in het basisstation plaat-sen en controleren of de laadcon-tacten contact maken.■ Laadcontacten laten controleren door een servicepunt van de fabri-kant en laten vernieuwen.
	Obstakels in de buurt van het laadstation	Obstakels verwijderen.
	Apparaat heeft zich vastge-reden.	Apparaat op een vrij, omheind gazon plaatsen.
	Apparaat vindt het basisstati-on niet.	■ Begrenzingskabel op beschadigin-gen controlleren.■ Begrenzingskabel door een service-punt van de fabrikant laten doorme-ten.
	Accu is opgebruikt. Accu door een servicepunt van de fabri-kant laten vervangen.
	Oplaadelektronica is defect. Laadelektronica door een servicepunt van de fabrikant laten vervangen.
CN099: Recov escape Automatisch verhelpen van storing niet mogelijk		■ Storingsmelding met de hand be-vestigen.■ Als dit weer optreedt: Apparaat door een servicepunt van de fabrikant la-ten controleren.
CN104: Battery over heating	■ Accu is oververhit (meer dan 60 °C). Er is geen ontlading mogelijk.■ Noodstop door controle-elektronica	■ Apparaat uitschakelen en accu laten afkoelen.■ Apparaat niet in het basisstation plaatsen.
CN110: Blade motor over heating	Maaimotor is oververhit (meer dan 80 °C).	■ Apparaat uitschakelen en laten af-koelen.■ Als dit weer optreedt: Apparaat door een servicepunt van de fabrikant la-ten controleren.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Apparaat is tegen een obsta-kel gereden en kan zich niet losmaken.	Obstakel verwijderen.
CN128: Recov Impossible	Apparaat is tegen een obstakel gereden en kan zich niet losmaken.	Obstakel verwijderen.
	Apparaat bevindt zich buiten het omheinde gazonoppervlak.	■ Apparaat op een vrij, omheind gazon plaatsen.■ Positie van de begrenzingskabel corrigeren.
CN129: BLocked WL Motor van linkerwiel is ge-blokkeerd.		Blokkering verwijderen.
CN130: BLocked WR Motor van rechterwiel is ge-blokkeerd.		Blokkering verwijderen.

OPMERKING

Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.

15 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
- Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

16 VERTALING VAN DE OORSPRONKELIJKE EU-/EG-VERKLARING VAN OVEREENSTEMMING

We verklaren hierbij onder onze eigen verantwoordelijkheid dat dit product, zoals het op de markt wordt gebracht, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en productspecifieke normen.

Product

Robot-grasmaaier

Serienummer

G 105 0021

Type

Robolinho 700

Robolinho 1200

Robolinho 2000

Fabrikant

AL-KO Gardentech Austria GmbH

Hauptstraße 51

A-8742 Obdach

EU-richtlijnen

2006/42/EC

2014/53/EU

2011/65/EU

Gemachtigde

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz (D)

Geharmoniseerde normen

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-6-1:2007

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012

EN 50636-2-107:2015

Obdach, 01-08-2018

Dr. Wolfgang Hergeth

Managing Director

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières
