KÄYTTÖOHJE Robolinho 2000 AL-KO

2.3 Symbole am Gerät

1.1 Merkkien selitykset ja huomiosanat ... 336

2.3 Laitteessa käytettävät merkinnät........ 338

2.9 Toimintokuvaus .................................. 342

2.10 Liitäntä innogySmartHome -järjestel-

3.1 Käyttötarkoituksen mukainen käyttö ..343

3.2 Mahdollinen vääränlainen käyttö........ 343

3.3 Turvalaitteet ja suojukset ...................343

3.3.1 PIN- ja PUK-koodien syöttö......... 343

3.4.1 Käyttäjät....................................... 344

3.4.2 Henkilönsuojaimet ....................... 345

3.4.3 Ihmisten ja eläinten turvallisuus... 345

4.1 Laitteen purkaminen pakkauksesta.... 346

4.2 Leikkuualueiden suunnittelu (01) .......346

4.3 Leikkuualueen valmistelu ................... 346

4.4 Latausaseman kokoaminen(03/a)..... 346

4.5 Rajoituskaapelin kytkeminen ..............347

4.5.1 Rajoituskaapelin kytkeminen la-

tausasemaan (03/b) .....................347

4.5.2 Rajoituskaapelin asennus (01).....347

4.5.3 Esteiden rajaaminen alueen ulko-

puolelle.........................................347

4.5.4 Käytävien rajaaminen (01/i) .........348

4.5.5 Kaltevien pintojen rajaaminen

alueen ulkopuolelle ......................348

4.5.6 Varakaapelin varaaminen (07).....348

4.5.7 Tyypillisiä virheitä kaapelin ve-

tämisessä (02) .............................348

4.6 Latausaseman liittäminen verkkovir-

taan(04) .............................................348

4.7 Latausaseman yhteyksien tarkistami-

5.3 Leikkuukorkeuden säätäminen...........349

6.1 Laitteen manuaalinen käynnistämi-

nen......................................................350

6.2 Leikkaamisen keskeyttäminen............350

6.3 Sivualueen leikkaaminen (01/NF).......350

7 Asetukset...................................................350

7.1 Asetuksien hakeminen näyttöön –

yleistä .................................................350

7.2 Painikeäänien aktivointi/deaktivointi ...351

7.3 Eco-tilan aktivointi/deaktivointi............351

7.4 Sadetunnistimen säätäminen .............351

7.5 Leikkuuohjelman asettaminen ............351

7.5.1 Leikkuuohjelman asettaminen –

yleistä...........................................351

7.5.2 Aloituskohtien asettaminen ..........351

7.5.3 Leikkuuaikojen asettaminen.........352

7.6 inTOUCH ............................................353FI

336 Robolinho 700/1200/2000 Tietoa käyttöohjeesta

7.7 Reunaleikkuu manuaalisesti käynnis-

tettäessä............................................. 353

7.8 Sivualueleikkuun säätäminen............. 353

7.9 Näytön kontrastin säätö .....................353

8 Tietojen näyttäminen ............................... 353 9 Huolto ja hoito.......................................... 354

9.1 Puhdistus ...........................................354

9.2 Säännölliset tarkastukset ................... 354

9.3 Leikkuuterien vaihto ........................... 355

10 Kuljetus .................................................... 355 11 Säilytys .................................................... 355

11.1 Robottiruohonleikkurin säilytys........... 355

11.2 Latausaseman säilytys....................... 355

11.3 Rajoituskaapelin talvisäilytys.............. 356

12 Hävittäminen............................................ 356 13 Asiakaspalvelu ja huolto .......................... 358 14 Ohjeet häiriötilanteissa ............................ 358

14.1 Laitevikojen ja käsittelyvirheiden kor-

jaus..................................................... 358

14.2 Vikakoodit ja vikojen korjaaminen ...... 359

15 Takuu ja tuotevastuu ............................... 362 16 Alkuperäisen EU-/EY-vaatimustenmukai- suusvakuutuksen käännös ...................... 363

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Lue tämä käyttöohje ehdottomasti huolelli- sesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttö- män käytön edellytys.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaarallista tilan- netta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilan- netta, joka voi aiheuttaa lievän tai keski- vaikean loukkaantumisen, jos sitä ei väl- tetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.457825_a 337 Tuotekuvaus 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan täysin automaat- tista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

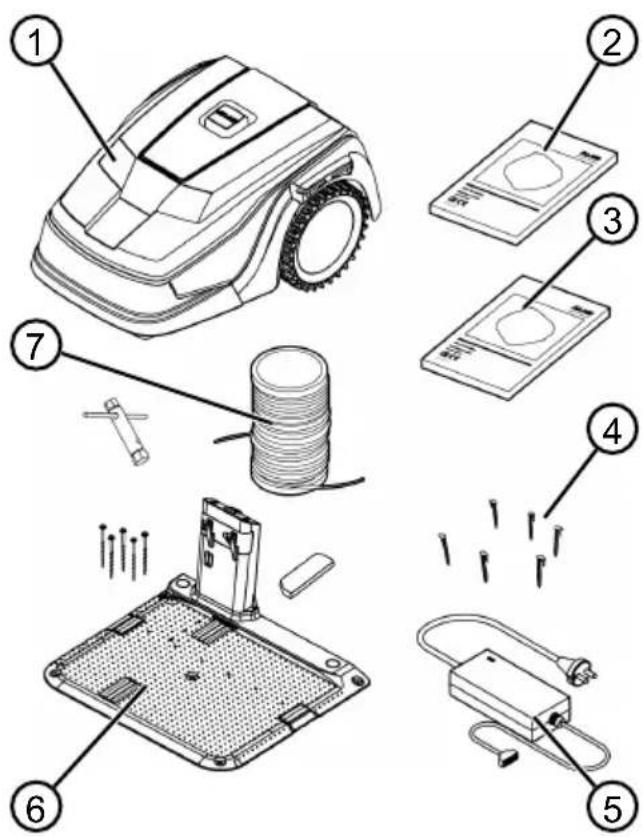

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa 1 Robottiruohonleikkuri 2 Pikaohje 3 Käyttöohje 4 Maakiilat* 5 Verkkolaite 6 Latausasema sekä kierrekiilat(5kpl), avain ja talvisuoja 7 Rajoituskaapeli*

• Ei sisälly toimitukseen

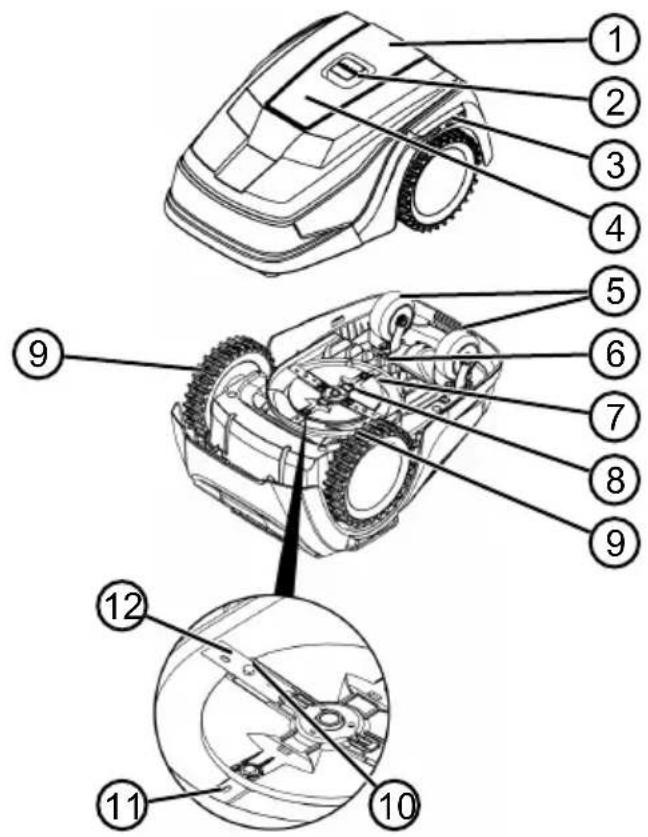

Nro Osa 1 Ohjauspaneeli ja näyttö (sisäpuolella) 2 STOP-painike (pysäyttää laitteen välittö- mästi ja leikkuuterät 2sekunnin kulues- sa) 3 Latauskoskettimet 4 Korkeussäätö (sisäpuolella) 5 Etupyörät (ohjautuvia) 6 Akkukotelo 7 Leikkuukoneiston kansi 8 Terälautanen 9 Vetopyörä 10 Kiinnitysruuvi 11 Poistoterä 12 LeikkuuteräFI 338 Robolinho 700/1200/2000 Tuotekuvaus

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys Muiden henkilöiden oleskelu vaara- alueella on kielletty! Käsittele erityisen varovasti! Pidä kädet ja jalat loitolla teräko- neistosta! Noudata turvaetäisyyttä! Lue käyttöohje ennen käyttöönot- toa! Laitteen käynnistämistä varten on syötettävä PIN-koodi! Laitteessa ei saa ajaa mukana!

(Home-painike): Leikkuun keskeyttä- minen, laite ajaa takaisin latausase- maan. Se käynnistyy jälleen seuraavana päivänä automaattisesti säädettynä leik- kuuaikana. 2 Sadetunnistin: Sateen tunnistaminen (katso Luku 7.4 "Sadetunnistimen säätä- minen", sivu351). 3 Näyttö: Laitteen vallitsevan käyttötilan sekä valitun valikon nimen, valikkokoh- dat ja valittavissa olevien toimintojen näyttö (katso Luku 2.5 "Näyttö", si- vu339).

(nuolipainikkeet): Valikkokohtien valinta, numeroarvojen suurentaminen ja pienentäminen, eri asetuksien valinta.

(Start/Pause-painike): Leikkuun ma- nuaalinen käynnistäminen ja keskeyttä- minen tai leikkuun jatkaminen heti pai- nikkeen painamisen jälkeen.

(toimintopainikkeet): Näytös- sä painikkeen yläpuolella näkyvän toi- minnon valinta.

(On/Off-painike): Laitteen kytkemi- nen päälle ja pois päältä.

(valikkopainike): Päävalikon haku näyttöön.457825_a 339 Tuotekuvaus

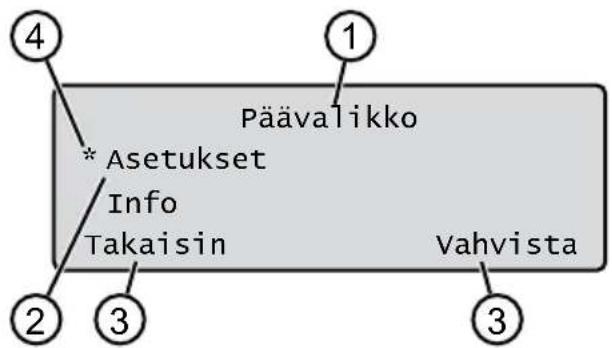

Päävalikko Asetukset Info Takaisin Vahvista

Nro Näyttö 1 Valitun valikon nimi (tässä: Päävalik- ko) 2 Valikon sisältämät valikkokohdat. Kerral- laan näytetään vain kaksi valikkokohtaa (tässä: Asetukset ja Info). Muut va- likkokohdat saadaan näkyviin painikkeil- la ja . 3 Valitun valikkokohdan toiminnot (tässä: Asetukset). Toiminnot saadaan näky- viin painikkeilla ja . 4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: Asetukset)FI 340 Robolinho 700/1200/2000 Tuotekuvaus

Ohjelmat Viikko-ohjelma katso Luku 7.5 "Leikkuuohjelman asettaminen", si- vu351 Aloituskohdat katso Luku 7.5.2 "Aloituskohtien asettaminen", si- vu351 Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu353 Asetukset Kellonaika katso Luku 5.2 "Perusasetukset", sivu349 Päivämäärä katso Luku 5.2 "Perusasetukset", sivu349 Kieli katso Luku 5.2 "Perusasetukset", sivu349 PIN-koodi katso Luku 5.2 "Perusasetukset", sivu349 Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", sivu351 EcoMode katso Luku 7.3 "Eco-tilan aktivointi/deaktivointi", sivu351 Sadetunnistin katso Luku 7.4 "Sadetunnistimen säätäminen", si- vu351 Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätä- minen", sivu351 Sadeant. herkk. katso Luku 7.4 "Sadetunnistimen säätäminen", sivu351 inTOUCH katso Luku 7.6 "inTOUCH", sivu353 Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnis- tettäessä", sivu353 Sivualue aktiivinen/ei aktiivinen katso Luku 7.8 "Si- vualueleikkuun säätäminen", sivu353 Näytön kontrasti katso Luku 7.9 "Näytön kontrastin säätö", si- vu353 Asetuksien suojaus katso Luku 7.10 "Asetuksien suojaus", si- vu353 Uudelleenkalibrointi katso Luku 7.11 "Uudelleenkalibrointi", si- vu353 Tehdasasetukset katso Luku 7.12 "Tehdasasetusten palauttami- nen", sivu353 Info Terähuolto katso Luku 8 "Tietojen näyttäminen", sivu353 Laitteisto katso Luku 8 "Tietojen näyttäminen", sivu353 Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivu353 Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu353 Häiriöt katso Luku 8 "Tietojen näyttäminen", sivu353457825_a 341 Tuotekuvaus

Nro Osa 1 Alustalevy 2 Tilanäytön ledit 3 Latauskosketin

Home-painike( ) 5 Latauspylväs 6 Kaapelikanava 7 Pyöräsyvennys 8 Kierrekiilojen aukot(9) 9 Kierrekiilat

Akku on asennettu kiinteästi laitteeseen eikä käyttäjä saa vaihtaa sitä itse. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata mil- loin tahansa. Lataamisen keskeyttämi- nen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Integroitu akku on toimitustilassa osittain la- dattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten lataus- asemaan.

Integroitu valvontaelektroniikka lopettaa la- tauksen automaattisesti, kun 100%:n lataus- tila on saavutettu.

Lataus onnistuu vain, kun latausaseman la- tauskoskettimilla on kunnollinen kontakti lait- teen kosketuspintoihin.

Yli 45°C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.

Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, AL-KO-jälleen- myyjän, korjaajan tai huoltoliikkeen on vaih- dettava tilalle alkuperäisen valmistajan uusi akku.

Jos akku on tyhjentynyt valmistajan määrittä- män kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvit- taessa vaihdettava.

Akun tila näkyy näytössä. Tarkista akun tila n. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytös- tä. Jos akun varaus on enää 30% tai vähem- män, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 11.2 "Latausaseman säilytys", si- vu355), asenna se ensin takaisin paikalleen päinvastaisessa järjestyksessä ja liitä lataus- asema verkkovirtaan.

Jos elektrolyyttiä on vuotanut laitteesta: Kor- jauta laite AL-KO-huoltoliikkeen toimesta!

Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!FI 342 Robolinho 700/1200/2000 Tuotekuvaus

Liikkuminen ruohikolla Laite liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnisti- mia, jotka havaitsevat rajoituskaapelin magneetti- kentän. Jos laite kohtaa esteen, se pysähtyy ja jatkaa sit- ten ajoa toiseen suuntaan. Jos laite tunnistaa kosteutta, se palaa automaattisesti latausase- maan. Jos laite joutuu tilanteeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä. Leikkuu ja lataus Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaustaso on ruohonleikkuun aikana vähentynyt tiettyyn arvoon (näyttö: 0%), laite pa- laa takaisin latausasemaan rajoituskaapelia pit- kin. Ruohonleikkuuseen on käytettävissä valmiita leikkuuohjelmia, joihin sisältyy myös alue- ja reu- naleikkuutoiminto. Näitä leikkuuohjelmia voi muuttaa. Aina kun leikkuumoottori käynnistetään, sen pyö- rintäsuunta muuttuu, mikä kaksinkertaistaa leik- kuuterän käyttöiän.

2.10 Liitäntä innogySmartHome -

järjestelmään Robottiruohonleikkurin voi liittää innogy SmartHo- me -järjestelmään ja verkottaa muiden laitteiden kanssa. Tällöin robottiruohonleikkuria voi ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksel- la. Robottiruohonleikkuri on liitettävä Lemonbeatin kautta innogySmartHome -yhdyskäytävään, ja mobiililaitteelle on asennettava AL-KO inTOUCH -sovellus tai innogySmartHome -sovellus (vain Robolinho 700I/1200I/2000I). HUOMAUTUS Käytettävässä mobiililaitteessa on oltava verkkoyhteys innogySmartHomen käyt- töä varten. Jos mobiililaitteen verkkoyhteys katkeaa, robottiruohonleikkurille ei voida välittää signaaleja.

2.10.1 AL-KO inTOUCH -sovellus

AL-KO inTOUCH -sovllus on saatavana Android- ja iOS-laitteille. Sovelluksen asentamisen jälkeen siihen on kir- jauduttava sisään. HUOMAUTUS Rekisteröityminen ei ole aivan välttämä- töntä, mutta sen avulla saa käyttöön li- sätoimintoja. Sovelluksen ensimmäisen käynnistämisen yhtey- dessä näytetään automaattisesti pikaohje. Sen jälkeen robottiruohonleikkurin voi liittää innogy SmartHome -järjestelmään laitevalikosta. HUOMAUTUS Liittäminen edellyttää innogyn käyttäjäti- liä. HUOMAUTUS Robottiruohonleikkurin on oltava vas- taanottotilassa, jotta liittäminen on mah- dollista (katso Luku 7.6 "inTOUCH", si- vu353). Liitettyjen robottiruohonleikkurien ja muiden lait- teiden kauko-ohjauksen lisäksi AL-KO inTOUCH -sovellus tuo käytettäväksi sellaisia toimintoja kuin tuoterekisteröinti, puutarhanhoitovinkit, kas- viopas ja vikatilanteiden push-ilmoitukset.

2.10.2 innogy SmartHome -sovellus (vain

Robolinho 700I/1200I/2000I) innogy SmartHome -sovellus on saatavana Android- ja iOS-laitteille sekä verkkoselainsovel- luksena. Lisätietoja innogy SmartHome -sovelluksesta on saatavana osoitteesta https://home.innogy-smart- home.de sekä sovelluksen dokumentaatiosta.457825_a 343 Turvallisuus 3 TURVALLISUUS

3.1 Käyttötarkoituksen

mukainen käyttö Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtä- vät muutokset ja lisäykset katso- taan käyttötarkoituksesta poik- keavaksi käytöksi, jonka seu- rauksena on takuun raukeami- nen, vaatimustenmukaisuuden menettäminen (CE-merkintä) se- kä valmistajan kaikenlaisen vas- tuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahin- goista. Laitteen käyttörajoitukset:

Enimmäiskaltevuus: 45% (24°)

Enimmäiskaltevuus sivusuun- nassa: 45% (24°)

3.2 Mahdollinen vääränlainen

käyttö Tämä laite ei sovellu käytettä- väksi julkisilla paikoilla, puistois- sa, urheilukentillä tai maa- ja metsätaloudessa.

3.3 Turvalaitteet ja suojukset

VAROITUS! Loukkaantumisvaara Vialliset turvalaitteet ja suojukset sekä niiden pois- taminen käytöstä voivat ai- heuttaa vakavia vammoja.

Korjauta vialliset turva- laitteet ja suojukset.

Älä koskaan poista tur- valaitteita tai suojuksia toiminnasta.

3.3.1 PIN- ja PUK-koodien

syöttö Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistä- minen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN- koodi voidaan muuttaa, katso katso Luku 5.2 "Perusasetuk- set", sivu349. Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unlocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia. PIN- ja PUK-koodit toimivat sa- malla varkaudenestona:

Säilytä PIN ja PUK sellaises- sa paikassa, joihin ulkopuoli- silla ei ole pääsyä.FI 344 Robolinho 700/1200/2000 Turvallisuus

Laitteessa on useita turvatunnis- timia. Se ei käynnisty automaat- tisesti uudelleen, jos turvatunnis- tin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, jo- ka on kuitattava. Tunnistimen laukeamisen syy on korjattava. Nostotunnistin Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät. Törmäystunnistimet esteiden tunnistamista varten Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saa- vat aikaan ajosuunnan muutok- sen. Esteeseen törmäyksen vai- kutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäys- tunnistin laukeaa. Kallistustunnistin ajosuunnassa/sivusuunnassa Jos maanpinnan kaltevuus ajosuunnassa ylös- tai alaspäin tai sivusuunnassa saavuttaa 24astetta (45%), laite kääntyy tai vaihtaa ajosuuntaa. Sadetunnistin Laitteessa on sadetunnistin, joka aktivoituna ollessaan keskeyttää ruohonleikkuun sateella ja pa- lauttaa laitteen latausasemaan. HUOMAUTUS Laitetta voidaan käyttää luotettavasti muiden robot- tiruohonleikkurien lähei- syydessä. Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarha- tuotteiden valmistajien jär- jestön) määrittelemää säh- kömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai sellaiset henkilöt, joiden fyysiset, sen- soriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä lai- tetta turvallisesti tai henkilöt, jotka eivät ole lukeneet käyttö- ohjetta. Noudata mahdollisia käyttäjän vähimmäisikää kos- kevia kansallisia turvallisuus- määräyksiä.

Laitetta ei saa käyttää alkoho- lin, huumeiden tai lääkkeiden vaikutuksen alaisena.457825_a 345 Turvallisuus

3.4.2 Henkilönsuojaimet

Vammojen välttämiseksi on käytettävä määräysten mu- kaista vaatetusta ja suojava- rustusta.

Käytettäviä henkilönsuojaimia ovat:

pitkät housut ja tukevat kengät.

huolto- ja hoitotöissä: suo- jakäsineet.

3.4.3 Ihmisten ja eläinten

Alueilla, joihin on yleinen pää- sy, on leikkuualueelle kiinni- tettävä seuraavan sisältöinen varoitus: HUOMAUTUS! Automaattinen ruohon- leikkuri käytössä! Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan ai- kana, etteivät lapset tai muut henkilöt oleskele laitteen lä- hellä tai vieressä eivätkä leiki laitteella.

Laitteen päällä ei saa istua ei- kä teriin saa koskea!

Älä tuo leikkuria lähelle varta- loa tai vaatteita.

3.4.4 Laiteturvallisuus

Ennen kuin aloitat työskente- lyn, varmista, ettei laitteen työskentelyalueella ole esinei- tä (esim. oksia, lasin- tai me- tallinkappaleita, vaatteita, ki- viä, puutarhakalusteita, puu- tarhatyökaluja tai leluja). Ne voivat vahingoittaa laitteen te- riä tai laite voi vahingoittaa nii- tä.

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.

Laitteessa ei ole vaurioita tai kulumia.

Kaikki hallintalaitteet toimi- vat.

Latausasema ja verkkolaite sekä niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien ti- lalle aina valmistajan alkupe- räiset varaosat.

Jos laite on vaurioitunut, kor- jauta se.

Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.FI 346 Robolinho 700/1200/2000 Asennus

3.4.5 Sähköturvallisuus

Älä koskaan käytä laitetta, jos leikattavalla alueella on sa- manaikaisesti käytössä kaste- lulaite.

Älä puhdista laitetta vesisuih- kulla.

Älä avaa laitetta. 4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.

2. Ota kaikki osat varovasti pakkauksesta ja tar-

kista, ettei niissä ole kuljetusvaurioita. Huomautus:Ilmoita kuljetusvaurioista ta- kuuehtojen mukaisesti heti AL-KO-jälleen- myyjälle, korjaajalle tai huoltoliikkeelle.

3. Tarkista toimitussisältö, katso Luku 2.1 "Toi-

mitussisältö", sivu337. Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lä- hettämistä varten.

4.2 Leikkuualueiden suunnittelu (01)

Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen

Suojassa suoralta auringonvalolta ja voimak- kaalta sateelta

Liitäntämahdollisuus sähköverkkoon

Robottiruohonleikkurin esteetön pääsy Rajoituskaapelin asennus (01) Rajoituskaapeli asennetaan myötäpäivään yhte- näisenä silmukkana. Leikkuualueiden väliset käytävät (01/h) Käytävällä tarkoitetaan kapeaa ruohikkokaistalet- ta, joka voi yhdistää kaksi leikkuualuetta. Pääalue ja sivualue(et) (01)

Pääalue (01/HF): Ruohikkoalue, jolla lataus- asema sijaitsee ja jonka laite voi leikata koko- naisuudessaan automaattisesti.

Sivualue (01/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata ma- nuaalisesti. Pää- ja sivualueita ympäröi kuitenkin sama, kat- keamaton rajoituskaapeli. Aloituskohtien sijainti (01/X0–01/X3) Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä. Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkuualueella leikataan muita enem- män.

4.3 Leikkuualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurem-

pi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.

2. Ennen latausaseman ja rajoituskaapelin

asennusta sekä laitteen käyttöönottoa: Leik- kaa ruohikko matalaksi ruohonleikkurilla.

3. Poista ruohikolta esteet tai rajaa ne ulos lei-

kattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulko- puolelle", sivu347):

Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. lit- teät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)

Ruohikon kolot ja kohoamat (esim. myy- ränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kalte- vuus on yli 45% (24°)

Vesistöt ja altaat (esim. purot, lammet, ui- ma-altaat jne) ja niiden ja ruohikon raja- kohdat

Pensaat ja pensasaidat, jotka voivat le- ventyä

4.4 Latausaseman kokoaminen(03/a)

1. Sijoita latausasema (01/1) suorassa kulmas-

sa rajoituskaapelin suunniteltuun sijaintiin nähden seuraavasti:

maanpinnan suuntainen (tarkista vesi- vaa’alla)

suora ja tasainen sisään- ja ulosasjo

suora ja vääntymätön (kierrekiilojen pai- kalleen kiertämisen yhteydessä lataus- pylväs ei saa vääntyä tai kallistus).457825_a 347 Asennus

2. Kiinnitä latausasema (03/2) maahan neljällä

kierrekiilalla (03/1).

4.5 Rajoituskaapelin kytkeminen

4.5.1 Rajoituskaapelin kytkeminen

latausasemaan (03/b)

1. Vedä rajoituskaapeli(03/4) ulos pakkaukses-

2. Poista liitännän(03/A) kaapelikanavan(03/3)

3. Poista rajoituskaapelin(03/6) pään eriste ja

pistä pää liittimeen(03/7).

5. Vedä rajoituskaapeli vedonpoistimen(03/5)

kautta kaapelikanavasta. Älä vedä kaapelia tiukalle, vaan jätä siihen löysää. HUOMAUTUS Ylimääräisen avulla kaapelivetoa voi vie- lä myöhemin korjata.

6. Laita kaapelikanavan suojus paikalleen.

4.5.2 Rajoituskaapelin asennus (01)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleen- myyjä. Molempia vaihtoehtoja voidaan yhdistellä. HUOMAUTUS! Rajoituskaapelin vaurioitumisvaara Jos rajoituskaapeli vahingoittuu tai kat- keaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaa- peleita voidaan tilata AL-KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se li- säksi maakiiloilla.

Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.

Älä kaiva maata tai ilmaa nurmikkoa rajoituskaapelin lähellä.

1. Kiinnitä rajoituskaapeli säännöllisin välein

maakiiloilla tai vedä se maan alle (enint. 10cm:n syvyyteen).

2. Rajoituskaapelin asennus esteiden ympärille:

katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu347.

3. Läpikulkuväylien tekeminen leikkuualueiden

välille: katso Luku 4.5.4 "Käytävien rajaami- nen (01/i)", sivu348.

4. Liian suurien ylä- tai alamäkien rajoittaminen

alueen ulkopuolelle: katso Luku 4.5.5 "Kalte- vien pintojen rajaaminen alueen ulkopuolel- le", sivu348.

5. Kaapelivaran asettaminen: katso Luku 4.5.6

"Varakaapelin varaaminen (07)", sivu348.

6. Kun rajoituskaapeli on asennettu kokonaan,

kytke se latausasemassa olevaan liitäntään (03/B): katso Luku 4.5.1 "Rajoituskaapelin kytkeminen latausasemaan (03/b)", sivu347.

4.5.3 Esteiden rajaaminen alueen

ulkopuolelle Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen ympäristö on. Käytä oikean etäisyyden määrittä- miseen pakkauksesta irrotettavaa viivainta. HUOMAUTUS Rajaukset ovat tarpeen vain, jos laitteen törmäystunnistimet eivät pysty tunnista- maan niitä. Vältä käyttämästä liikaa tai tarpeettomia rajauksia. Kohoamat, jotka ovat pienempiä kuin 6cm, on rajattava pois, koska muuten laite voi aiheuttaa vahinkoja. Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh.20cm(01) Laite kulkee noin 20cm rajoituskaapelin ulkopuo- lella. Tämän vuoksi se on asennettava vähintään 20cm:n päähän aidoista, muureista, kukkapen- keistä jne. Etäisyys terassien reunakiviin ja laatoitettuihin teihin (05) Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 20cm:n väli. Jos terassin tai tien reuna on nurmikon pin- nan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin. Rajoituskaapelin ja esteiden välinen etäisyys (01) Jos esteen luo tai siltä pois johtavat rajoituskaa- pelit vedetään aivan vierekkäin (etäisyys 0cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa ve- tää ristiin (02/c), vaan ne on vedettävä rinnakkain (01/e).FI 348 Robolinho 700/1200/2000 Asennus Rajoituskaapelin vetäminen kulmiin (06)

Sisäkulma (06/a): Vedä rajoituskaapeli vinot- tain, jotta laite ei jää jumiin kulmaan.

Ulkokulma esteen ympäri (06/b): Vedä rajoi- tuskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan.

Ulkokulma ilman estettä: Vedä rajoituskaapeli 90°:n kulmaan.

4.5.4 Käytävien rajaaminen (01/i)

Käytävissä on noudatettava seuraavia etäisyyk- siä:

Kokonaisleveys väh. 60 cm

Rajoituskaapelin etäisyys reunasta 20cm

Rajoituskaapelien etäisyys toisistaan väh. 30cm

4.5.5 Kaltevien pintojen rajaaminen alueen

ulkopuolelle Pinnat, joiden kaltevuus ylittää 45%, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (45% = 45cm pudotusta 1metrin matkalla).

4.5.6 Varakaapelin varaaminen (07)

Jotta latausasemaa voi siirtää tai leikattavaa aluettaa laajentaa leikattavan alueen määrittämi- sen jälkeen, jätä rajoituskaapeliin säännöllisin vä- lein varalle ylimääräistä kaapelia. Varakaapelin määrän voi arvioida oman harkin- nan mukaan. HUOMAUTUS Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä, vaan

1. Vedä rajoituskaapeli maakiilan (07/1) ympäri

ja sitten takaisin edelliseen maakiilaan (07/3).

2. Vedä kaapeli sitten taas takaisin viimeiseen

maakiilaan. Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.

3. Tarvittaessa voit kiinnittää silmukan keskeltä

ylimääräisellä maakiilalla (07/2).

4.5.7 Tyypillisiä virheitä kaapelin

Rajoituskaapelin varakaapelia ei toteuteta ta- saisina pitkinä silmukoina (02/a).

Rajoituskaapelia ei vedetä oikein kulmissa (02/b).

Rajoituskaapeli vedetään ristiin tai sitä ei ve- detä myötäpäiväisesti (02/c).

Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (02/d).

Kun rajoituskaapeli on vedetty ruohikon kes- kellä olevan esteen ympäri, sen osuuksia lei- kattavalla alueella ei vedetä aivan vierekkäin (02/e).

Aloituskohdat asetetaan liian kauas lataus- asemasta (02/f).

Rajoituskaapeli vedetään ruohikon ulkopuo- lelle (02/g).

Rajoituskaapelia vedettäessä ei noudateta käytävien 30cm:n vähimmäisetäisyyttä (02/ h).

Rajoituskaapeli vedetään liian lähelle esteitä (alle 20cm:n päähän), joiden yli ei voi ajaa (02/i).

4.6 Latausaseman liittäminen

1. Sijoita verkkolaite (04/4) kuivaan, suoralta

auringonvalolta suojattuun paikkaan riittävän lähelle latausasemaa (04/1).

2. Yhdistä verkkolaitteen (04/5) pienjännitejohto

ja latausaseman kaapeli (04/6).

3. Pistä verkkolaitteen pistotulppa (04/2) pisto-

rasiaan (04/3). HUOMAUTUS Suosittelemme verkkolaitteen liittämistä sähköverkkoon vikavirtasuojan kautta, jonka nimellisvikavirta on <30mA.

4.7 Latausaseman yhteyksien tarkistaminen

vään (09/1) etupuolella. Jos ei:

Vedä pistoke pistorasiasta.

Tarkista kaikkien sähköverkon ja rajoitus- kaapelin pistoliitäntöjen kiinnitys ja mah- dolliset vauriot. Led-merkkivalojen tilat Ledit Käyttötilat Vihreä

Palaa, kun rajoituskaapeli on vedetty oikein ja silmukka on kunnossa.

Vilkkuu, kun rajoituskaapelin sil- mukka ei ole kunnossa. Keltainen

Palaa, kun virransyöttö on kun- nossa.457825_a 349 Käyttöönotto

Tässä kappaleessa kuvataan toimenpiteet ja ase- tukset, jotka on tehtävä ennen laitteen käytön aloittamista. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu350.

5.1 Akun lataaminen (08)

Integroitu akku on toimitustilassa osittain ladattu. Normaalissa käytössä laitteen akku latautuu säännöllisesti. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata mil- loin tahansa. Lataamisen keskeyttämi- nen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (08/1) latausasemaan (08/3) niin,

että laitteen kosketuspinnat koskevat lataus- aseman latauskoskettimiin.

2. Kytke laite päälle painamalla .

3. Laitteen näytössä näkyy Akkua ladataan.

Jos näin ei ole: katso Luku 14 "Ohjeet häiriö- tilanteissa", sivu358.

2. Kytke laite päälle painamalla . Näkyviin tu-

lee laitteen ohjelmistoversio, koodinumero ja tyyppi.

3. Valitse kielen valintavalikosta painikkeella

tai haluamasi kieli ja hyväksy valinta pai- namalla .

4. Syötä valikkoon Sisäänkirjautuminen >

Syötä PIN tehtaalla asetettu PIN 0000. Valitse painikkeilla tai yksi 0 kerral- laan ja vahvista aina painamalla . Kun PIN-koodi on syötetty, laitetta voidaan käyt- tää.

5. Valikossa Muuta PIN:

Syötä kohtaan Syötä uusi PIN halua- masi uusi nelinumeroinen PIN-koodi. Va- litse painikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla

Syötä uusi PIN uudelleen kohtaan Toista uusi PIN. Jos syötetyt nume- rot ovat samat, näkyviin tulee PIN-koo- di muutettu.

6. Aseta päivämäärä valikossa Päivämäärän

asetus (muoto:PP.KK.20VV). Valitse pai- nikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla .

7. Aseta kellonaika valikossa Kellonajan

asetus > 24h näyttö (muoto:HH:MM). Valitse painikkeilla tai yksi numero kerrallaan ja vahvista aina painamalla . Perusasetukset on tehty. Näkyviin tulee tila Ei kalibroitu Paina Start-painiketta.

5.3 Leikkuukorkeuden säätäminen

Leikkuukorkeutta voi säätää käsin portaattomasti 25–55mm:n alueella. HUOMAUTUS Suositeltava leikkuukorkeus on 55mm kalibrointiajoa (katso katso Luku 5.4 "Automaattinen kalibrointi", sivu349) ja aloituskohtien ohjelmointia (katso katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu351) varten.

1. Avaa suojus(10/1).

2. Säädä leikkuukorkeus (valittuna oleva leik-

kuukorkeus näytetään ikkunassa[10/3] milli- metreinä):

Leikkuukorkeuden (= nurmikon pituuden) kasvattaminen: Kierrä kääntönup- pia(10/2) myötäpäivään(10/+).

Leikkuukorkeuden (= nurmikon pituuden) pienentäminen: Kierrä kääntönup- pia(10/2) vastapäivään(10/–).

5.4 Automaattinen kalibrointi

Laitteen vieminen aloitusasentoon (09)

1. Aseta laite aloitusasentoon leikattavalla

väh. 1m latausasemasta vasemmalle ja 1m eteenpäin

etupuoli rajoituskaapelin suuntaanFI 350 Robolinho 700/1200/2000 Käyttö Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla

liikealueella ole esteitä. Laitteen on pystyttä- vä ajamaan molemmat etupyörät rajoituskaa- pelin yli. Poista mahdolliset esteet.

2. Käynnistä laite painamalla . Näytössä nä-

! Varoitus ! Moottori käynnis- tyy

Kalibrointi , Vaihe [1] Kalibroinnin aikana Laite määrittää rajoituskaapelin signaalin vahvuu- den ajamalla ensin kaksi kertaa suoraan rajoitus- kaapelin yli. Tämän jälkeen se palaa latausase- maan ja pysähtyy siihen.

Näytössä näytetään ilmoitus Kalibroitu päättynyt.

Akkua ladataan. HUOMAUTUS Laitteen täytyy pysähtyä ajettaessa la- tausasemaan. Jos laite ei latausase- maan ajaessaan koske latauskosketti- miin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin lataus- asema on kohdistettava paremmin, min- kä jälkeen kalibrointi toistetaan. Kalibroinnin jälkeen Asetettu leikkuun kestoaika tulee näkyviin. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu350. HUOMAUTUS Jotta leikkuukäyttö on siistiä, on suositel- tavaa antaa laitteen mitata silmukan pi- tuus. Se tapahtuu ohjelmoinnilla aloitus- kohtien määrittämiseksi (katso Luku

7.5.2 "Aloituskohtien asettaminen", si-

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle painamalla .

Reunojen ylimääräinen leikkuu: katso Luku

7.7 "Reunaleikkuu manuaalisesti käynnistet-

2. Käynnistä laite manuaalisesti painamalla .

6.2 Leikkaamisen keskeyttäminen

Paina latausasemassa (08/4) tai laitteessa olevaa painiketta . Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

Paina laitteen painiketta . Ruohonleikkuu keskeytyy puolen tunnin ajak- si.

Paina laitteen painiketta . Laite kytkeytyy pois päältä. HUOMAUTUS Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (08/2).

6.3 Sivualueen leikkaaminen (01/NF)

1. Nosta laite ylös ja kanna se sivualueelle.

2. Kytke laite päälle painamalla .

3. Avaa päävalikko painikkeella .

5. tai * Sivualueen leikkuu

6. Valitse leikkuuaika painikkeella tai .

7. Käynnistä laite manuaalisesti painamalla .

Asetuksen mukaan: Laite leikkaa ruohoa asete- tun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä. Sivualueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan. 7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön –

1. Avaa päävalikko painikkeella .

Huomautus:Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikko- kohta on juuri valittuna.

3. Valitse haluamasi valikkokohta painamalla

tai ja vahvista valinta painamalla

Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.457825_a 351 Asetukset

5. Palaa päävalikkoon painamalla .

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Pe- rusasetukset", sivu349.

7.2 Painikeäänien aktivointi/deaktivointi

1. tai * Painikeäänet

2. Painikeäänien aktivointi/deaktivointi:

tai Aktivoi : Painikeäänet otetaan käyttöön.

tai Deakt. : Painikeäänet poistetaan käytöstä.

7.3 Eco-tilan aktivointi/deaktivointi

Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä. HUOMAUTUS Tilaa ei suositella tai se ei ehkä ole mah- dollinen, jos ruoho on hyvin tiheää tai korkeaa.

Aktivoi : Eco-tila otetaan käyttöön.

Deakt. : Eco-tila poistetaan käytöstä.

7.4 Sadetunnistimen säätäminen

HUOMAUTUS Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista. Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen. Kun sadeanturi on aktivoitu, laite ajaa sateen al- kaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta. Sadeanturien herkkyyttä voidaan säätää.

tai Aktivoi : Sadetunnistin otetaan käyttöön.

tai Deakt. : Sadetunnistin poistetaan käytöstä.

3. Sadetunnistimen viiveen säätö:

xx tuntia xx minuuttia Valitse haluamasi viivearvo painikkeella tai ja vahvista valinta painamalla

4. Sadetunnistimen herkkyyden säätö:

Valitse haluamasi herkkyysarvo painik- keella tai ja vahvista valinta pai- namalla .

7.5 Leikkuuohjelman asettaminen

7.5.1 Leikkuuohjelman asettaminen –

1. Avaa päävalikko painikkeella .

3. Valitse valikkokohta painamalla tai ja

vahvista valinta painamalla .

Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.

7.5.2 Aloituskohtien asettaminen

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.

2. Kytke laite päälle painamalla .

3. Avaa päävalikko painikkeella .

5. tai * Aloituskohdat

6. tai * Aloituskohtien ohjel-

mointiFI 352 Robolinho 700/1200/2000 Asetukset

7. tai * Käynnistä aloituskohtien

tai Start . Laite ajaa rajoi- tuskaapelia seuraten.

tai Tässä , kun laite on saa- vuttanut haluamasi aloituskohdan. Aloi- tuskohta tallennetaan.

8. tai Aseta aloituskohta 1 ,

jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.

9. tai Aloituskohta x: XXm ,

kun viimeinen aloituskohta on saavutettu. Aloituskohtien manuaalinen asettaminen (01) Ensimmäinen aloituskohta (01/X0) on asetettu valmiiksi; se sijaitsee 1m latausaseman oikealla puolella. Tämän kohdan taakse voidaan määrit- tää muita aloituskohtia:

Robolinho700: enintään kolme aloituskohtaa (X1–X3)

Robolinho1200: enintään kuusi aloituskohtaa (X1–X6)

Robolinho2000: enintään yhdeksän aloitus- kohtaa (X1–X9) Huomioitavaa aloituskohtien valinnassa:

Älä aseta aloituskohtia liian kauas latausase- masta tai liian lähelle toisiaan(02/f).

Käytä vain niin monta aloituskohtaa kuin on tarpeen.

1. tai * Aloituskohdat

2. tai * Kohta X1 [020m]

Valitse yksi numero kerrallaan painamalla tai ja vahvista kukin valinta painamalla

Valitse yksi numero kerrallaan painamalla tai ja vahvista kukin valinta painamalla

4. Tarvittaessa voit asettaa muita aloituskohtia.

5. Palaa päävalikkoon painamalla .

7.5.3 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 mi- nuuttia. Jos näin ei ole, laite käynnistyy vasta seuraavana ohjelmoituna leikkuu- aikana. Valikkokohdassa Viikko-ohjelma valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin vii- kon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. tai * Viikko-ohjelma

tai * Joka päivä [X]: Laite leikkaa ruohon joka päivä asetettuina ai- koina. Jos näytössä näkyy Joka päivä [], laite leikkaa ruohoa vain valittuina viikonpäivinä.

tai * Maanantai [X]...* Sun- nuntai [X]: Laite leikkaa ruohon valit- tuna viikonpäivänä asetettuina aikoina. Jos näytössä näkyy esim. Maanantai [], laite ei leikkaa ruohoa kyseisenä päivänä.

tai Muuta : Lisää [X] tai poista käytöstä [] päiviä ja aseta aiko- ja, leikkuutapoja ja aloituskohtia.

2. Tee asetukset koskemaan kaikkia päiviä tai

Esim. *[M] 07:00-10:00 [?]: Nor- maali ruohonleikkuu [M] kello 7.00– 10.00, automaattisesti vaihtuva aloitus- kohta 0– 9[?].

Esim. *[R] 16:00-18:00 [1]: Laite aloittaa kello 16.00reunaleikkuun [R] ja leikkaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leik- kuun aloituspisteestä 1 [1]. Kello 18.00tai akun tyhjentyessä laite palaa la- tausasemaan.

tai Muuta : Valittu asetus muutetaan.

tai Jatka : Muutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

3. tai Tallenna : Valikkokohdan

kaikki muutetut asetukset tallennetaan.457825_a 353 Tietojen näyttäminen

Olemassa olevan yhdyskäytäväyhteyden voi kat- kaista. Sen jälkeen laite on 30 minuutin ajan val- mis uuden yhteyden luomiseen. HUOMAUTUS Jos yhteys luodaan myöhemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä yhdys- käytävään.

2. Yhteyden katkaiseminen

Laitteen ilmoitus: Valmis.

3. Vahvista painamalla ja palaa valikkoon.

7.7 Reunaleikkuu manuaalisesti

käynnistettäessä Kun laite käynnistetään manuaalisesti, se voi- daan asettaa aloittamaan leikkaaminen reunois- ta. Reunojen leikkaaminen ohjelmoituina aikoina: katso Luku 7.5.3 "Leikkuuaikojen asettaminen", sivu352.

1. tai * Reunaleikkuu

2. tai * manuaalisesti käynnis-

7.8 Sivualueleikkuun säätäminen

1. tai * Sivualueen leikkuu

2. Leikkuuaikojen asettaminen:

tai ei aktiivinen : Sivualueleikkuu on kytketty pois päältä.

tai aktiivinen : Laite jatkaa leikkaamista, kunnes akku on tyhjä.

tai Leikkuuaika min : Laite leikkaa sivualuetta asetetun minuut- timäärän verran. Seuraavat leikkuuajat voidaan asettaa: 30/60/90/120 tai kunnes akku on tyhjä.

7.9 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpais- teessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. tai * Näytön kontrasti

2. Suurenna/vähennä näytön kontrastia paina-

malla tai ja vahvista valinta painamlla

7.10 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PIN- koodi on syötettävä vain, kun kuitataan turvalli- suuden kannalta tärkeitä virheitä.

1. tai * Asetuksien suojaus

2. Asetuksien suojauksen aktivointi/deaktivointi:

tai Aktivoi : Asetuksien suojaus otetaan käyttöön.

tai Deakt. : Asetuksien suojaus poistetaan käytöstä.

7.11 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muu- tettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. tai Uudelleenkalibrointi

2. Nollataanko kalibrointi

3. Kalibroinnin suorittaminen: katso Luku 5.4

"Automaattinen kalibrointi", sivu349.

7.12 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkik- si ennen sen myymistä.

1. tai * Tehdasasetukset

Laitteen ilmoitus: Tehdasasetukset pa- lautettu

8 TIETOJEN NÄYTTÄMINEN

Valikossa Info näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Avaa päävalikko painikkeella .

3. Valitse valikkokohta painamalla tai ja

hyväksy valinta painamalla . Huomautus:Valikkokohdat kuvataan seu- raavissa kappaleissa.

4. Palaa päävalikkoon painamalla .

Terähuolto Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalises- ti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi.FI 354 Robolinho 700/1200/2000 Huolto ja hoito Terähuollon laskurin nollaaminen:

Laitteisto Näyttää laitetta koskevia tietoja, esim. tyyppi, val- mistusvuosi, käyttötunnit, sarjanumero, leikkuu- kertojen määrä, leikkuuaika yhteensä, latausjak- sojen määrä, latausaika yhteensä, rajoituskaape- lin silmukan pituus. Ohjelmisto Näyttää laitteen ohjelmistoversion. Ohjelmatiedot Näyttää voimassa olevat asetukset, esim. viikoit- taisen leikkuuajan. Häiriöt Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöi- den aikana aina suojakäsineitä!

HUOMAUTUS! Veden aiheuttama vaara Robottiruohonleikkuriin ja latausase- maan pääsevä vesi vahingoittaa sähkö- komponentteja.

Älä puhdista robottiruohonleikkuria ja latausasemaa vesisuihkulla. Robottiruohonleikkurin puhdistus VARO! Leikkuuterien aiheuttama loukkaantu- misvaara Leikkuuterät ovat erittäin teräviä ja voi- vat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville. Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä painamalla .

2. Puhdista laitteen pinta käsiharjalla, kostealla

liinalla tai pehmeällä puhdistussienellä.

3. Harjaa pohja, leikkuukoneiston kansi ja leik-

kuuterät puhtaiksi harjalla.

4. Tarkista leikkuuterät vaurioiden varalta. Tar-

vittaessa vaihda: katso Luku 9.3 "Leikkuuteri- en vaihto", sivu355. Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esi-

neet latausasemasta säännöllisin välein.

2. Pyyhi latausaseman pinta kostealla liinalla tai

pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

1. Tarkista koko asennus kerran viikossa mah-

2. Vaihda vialliset osat AL-KO-yhtiön alkuperäi-

siin varaosiin tai vaihdata ne AL-KO-huolto- liikkeessä. Pyörien vapaan pyörimisen tarkastus Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti

pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.

2. Tarkista, pyörivätkö pyörät vapaasti ja voivat-

ko ne kääntyä. Huomautus:Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä AL-KO-huoltolii- kettä vaihtamaan ne. Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti

kontaktirasvalla. Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.

2. Paina latauskoskettimia latausaseman suun-

taan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon. Huomautus:Jos latauskoskettimet eivät pa- laa takaisin, pyydä AL-KO-huoltoliikettä vaih- tamaan ne.457825_a 355 Kuljetus

9.3 Leikkuuterien vaihto

VARO! Leikkuuterien aiheuttama loukkaantu- misvaara Leikkuuterät ovat erittäin teräviä ja voi- vat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville. HUOMAUTUS! Epäasianmukaiset korjaukset vahin- goittavat laitetta Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälautanen voi vahingoit- tua.

Älä suorista vääntyneitä leikkuuteriä.

Vaihda vääntyneet leikkuuterät AL- KO-yhtiön alkuperäisiin varaosiin. Kuluneet tai vääntyneet leikkuuterät on vaihdetta- va.

1. Kytke laite pois päältä painamalla .

2. Laske laite maahan leikkuuterät ylöspäin.

3. Avaa kiinnitysruuvit.

4. Poista leikkuuterä paikaltaan.

5. Puhdista terän kiinnityskohta pehmeällä har-

jalla. HUOMAUTUS Terät on hiottu koko pituudeltaan, joten ne voi kääntää ympäri (180°) käyttöajan kaksinkertaistamiseksi.

6. Leikkuuterien vaihtaminen:

Jos leikkuuteriä ei ole käännetty ympäri ensiasennuksen jälkeen: Käännä leikkuu- teriä 180° ja laita ne kiinnityskohaan terä- vä puoli laitteeseen päin. Kiristä kiinnitys- ruuvit käsikireyteen.

Jos leikkuuterät on käännetty ympäri en- siasennuksen jälkeen: Laita uudet leik- kuuterät kiinnityskohaan terävä puoli lait- teeseen päin. Kiristä uudet kiinnitysruuvit käsikireyteen. Huomautus:Vain alkuperäisten AL-KO- varaosien käyttö on sallittua. Poistoteriä ei yleensä tarvitse vaihtaa. Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, kos- ka epätasapainon seurauksena voi esiintyä li- sääntynyttä melua, kulumista ja toimintahäiriöitä. 10 KULJETUS Siirrä laite esim. pääleikkausalueelta sivualueelle seuraavasti:

1. Pysäytä laite painamalla tai pysäytyspai-

2. Kytke laite pois päältä painamalla .

3. Nosta laitetta kotelosta molemmin käsin:

Leikkuuteriin ei saa koskea.

Leikkuuterien täytyy aina osoittaa kanta- jasta poispäin. 11 SÄILYTYS

11.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (katso Luku 5.1 "Akun la-

taaminen (08)", sivu349).

2. Puhdista laite perusteellisesti (katso Luku 9.1

"Puhdistus", sivu354).

3. Laitteen säilytys:

kaikilla pyörillä seisoen

kuivassa, lukittavassa ja pakkaselta suo- jatussa paikassa

poissa lasten ulottuvilta.

11.2 Latausaseman säilytys

Latausasema voidaan viedä säilytyspaikkaan, mutta se ei ole välttämätöntä. Säilytyspaikassa kuitenkin vältetään sen ennenaikainen vanhene- minen, kuten värin haalistuminen ja latauskosket- timien korroosio. Jos latausasema jätetään ulos:

1. Irrota verkkolaite sähköverkosta ja latausase-

2. Kokoa latausaseman kaapeli lenkille.

3. Varastoi verkkolaite.

4. Rasvaa latauskoskettimet kontaktirasvalla.FI

356 Robolinho 700/1200/2000 Hävittäminen Jos latausasema viedään säilytyspaikkaan:

1. Suorita kaikki yllä mainitut työt.

2. Irrota latausasema rajoituskaapelista.

3. Pura latausasema osiin ja puhdista se liasta

käsiharjalla ja hieman kostutetulla liinalla.

4. Säilytä latausasema

kuivassa, lukittavassa ja pakkaselta suo- jatussa paikassa

poissa lasten ulottuvilta. Kun vain latauspylväs viedään säilytyspaikkaan:

1. Irrota verkkolaite sähköverkosta ja latausase-

2. Irrota latausasema rajoituskaapelista.

3. Puhdista latausasema liasta käsiharjalla ja

hieman kostutetulla liinalla.

4. Latauspylvään irrotus:

Avaa latauspylvään(08/5) molemmat ruuvit.

Kallista latauspylvästä ja irrota se lataus- asemasta.

Irrota kaapeli latausasemasta ja lataus- pylväästä.

Peitä jalustan aukko (08/6) toimitukseen sisältyvällä talvisuojuksella (08/7).

5. Säilytä latausasema

kuivassa, lukittavassa ja pakkaselta suo- jatussa paikassa

poissa lasten ulottuvilta.

11.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

1. Jos latausasema viedään säilytyspaikkaan:

Rasvaa kaapelin päät kontaktirasvalla ja kier- rä niiden ympärille eristysnauhaa. Näin johto- jen päät ovat suojassa korroosiolta.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik- kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä- ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovutta- mista keräyspisteeseen! Niiden hävittä- misestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännös- sä.

Sähkö- ja elektroniikkalaitteiden omis- tajat/käyttäjät ovat lain nojalla velvolli- sia palauttamaan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poiste- taan hävitettävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanot- topisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on vel- voitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu- luvissa maissa ja joita koskee direktiivi 2012/19/ EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elekt- roniikkalaitteiden hävittämisestä.457825_a 357 Hävittäminen Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tie- toja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paris- tot ja akut voidaan poistaa sähkölait- teesta turvallisesti.

Paristojen ja akkujen omistajat/käyttä- jät ovat lain nojalla velvollisia palautta- maan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouk- sille tyypillisiä määriä. Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käy- töstä poistetut paristot ja akut ja käyttää uudel- leen niiden sisältämät resurssit. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalous- jätteen mukana. Jos jäteastiasymbolin alapuolella on lisäksi tun- nus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005% elohopeaa

Cd: Akku sisältää yli 0,002% kadmiumia

Pb: Akku sisältää yli 0,004% lyijyä Akut ja paristot voidaan luovuttaa maksutta seu- raaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Paristojen ja akkujen myyntipisteet

Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään) Nämä tiedot koskevat ainoastaan Euroopan unio- niin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroo- pan Unionin ulkopuolisissa maissa voimassa ole- vat määräykset akkujen ja paristojen hävittämi- sestä voivat poiketa näistä.FI 358 Robolinho 700/1200/2000 Asiakaspalvelu ja huolto

13 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huolto- pisteeseen. Niiden yhteystiedot löydät internetosoitteesta www.al-ko.com/service-contacts

14 OHJEET HÄIRIÖTILANTEISSA

14.1 Laitevikojen ja käsittelyvirheiden korjaus

VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä! Häiriö Syy Korjaaminen Laite ei käynnisty. Akku on tyhjä. Lataa laite latausasemassa. Laite jää kiinni ja kaivautuu maahan. Pyörien pyörimi- nen jatkuu. Törmäystunnistimet eivät laukea. Ota yhteyttä AL-KO-huoltoon. Ruoho on liian pitkää.

Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu kor- keus on saavutettu.

Leikkaa ruoho lyhyeksi tavallisella ruohonleikkurilla. Laite osuu maan kohou- maan. Tasoita epätasainen kohta. Laite leikkaa väärään ai- kaan. Laitteessa on väärä kellonai- ka. Aseta kellonaika. Leikkuun kesto on asetettu väärin. Aseta leikkuuajat. Laitteen aika-asetukset ka- toavat. Akku on viallinen. Ota yhteyttä AL-KO- huoltoon. Moottori pysähtyy ruohon- leikkuun aikana. Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasai- selle alustalle tai lyhyeen ruohikkoon ja käynnistä se uudelleen. Akku on tyhjä. Lataa akku. Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät. Leikkuujälki on epätasai- nen. Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat. Leikattava alue on liian suuri. Pienennä leikattavaa aluetta. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu. Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.457825_a 359 Ohjeet häiriötilanteissa Häiriö Syy Korjaaminen Akun käyttöaika lyhenee huomattavasti. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu. Ruoho on liian pitkää tai kos- teaa.

Säädä leikkuukorkeus ylimmälle ta- solle. Laite tärisee tai on liian ää- nekäs. Leikkuuterät tai terien käyttö- moottori on epätasapainossa

Puhdista leikkuukoneiston kansi.

Ota yhteyttä AL-KO-huoltoon. Akku ei lataudu tai akku- jännite on alhainen

Latausaseman lataus- koskettimet ovat likaiset.

Laitteen kosketuspinnat ovat likaiset. Puhdista latauskoskettimet ja kosketus- pinnat. Latausasemassa ei ole vir- taa. Kytke latausasema sähköverkkoon.

Laite ei osu latauskos- kettimiin.

Laitteen kosketuspinnat ovat palaneet.

Aseta laite latausasemaan ja tarkis- ta, osuvatko latauskoskettimet kos- ketuspintoihin.

Ota yhteyttä AL-KO-huoltoon. Akun kestoikä on päättynyt. Ota yhteyttä AL-KO-huoltoon. Latauselektroniikka on vialli- nen. Ota yhteyttä AL-KO-huoltoon. HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakas- palveluumme.

14.2 Vikakoodit ja vikojen korjaaminen

Vikakoodi Syy Korjaustoimi CN001: Tilt sensor Kallistustunnistin lauennut:

Maks. kallistus ylittynyt

Laitetta on kannettu

Rinne liian jyrkkä Aseta laite tasaiselle pinnalle ja kuittaa virhe. CN002: Lift sensor Nostotunnistin lauennut:

Kotelo on kääntynyt ylös- päin nostamisen tai es- teen takia. Poista este. CN005: Bumper defle- cted Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä (esim. törmäys latausase- man lähellä).

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia.FI 360 Robolinho 700/1200/2000 Ohjeet häiriötilanteissa Vikakoodi Syy Korjaustoimi CN007: No loop sig- nal

Ei silmukkasignaalia

Rajoituskaapeli on vialli- nen.

Silmukkasignaali liian heikko.

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto. CN008: Loop signal weak

Silmukkasignaali liian heikko

Rajoituskaapeli asennet- tu liian syvälle

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan. CN010: Bad position

Laite on rajoitetun ruo- hikkoalueen ulkopuolella.

Rajoituskaapeli on asen- nettu ristiin.

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. Korjaa ristiin asennettu kaapeli. CN011: Escaped robot Laite on rajoitetun ruohik- koalueen ulkopuolella. Korjaa rajoituskaapelin sijaintia kaartei- den ja esteiden kohdalla. CN012: Cal: no loop CN015: Cal: outside Virhe kalibroinnin aikana:

Laite ei löydä rajoitus- kaapelia.

Tarkista latausaseman led-merkki- valot.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Aseta laite määrättyyn kalibrointi- asentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyy pystyä ajamaan rajoituskaapelin yli. CN017: Cal: signal weak Virhe kalibroinnin aikana:

Silmukkasignaali liian heikko

Ei silmukkasignaalia

Rajoituskaapeli on vialli- nen.

Aseta laite määrättyyn kalibrointi- asentoon ja kohdista se tarkasti suoraan kulmaan.

Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. CN018: Cal: Colli- sion Virhe kalibroinnin aikana:

Laite on törmännyt es- teeseen. Poista este.457825_a 361 Ohjeet häiriötilanteissa Vikakoodi Syy Korjaustoimi CN038: Battery Akku on tyhjä: Rajoituskaapelin silmukka on liian pitkä, siinä on liikaa saa- rekkeita. Korjaa rajoituskaapelin sijaintia. Ei kosketusta latauskosketti- miin akun lataamisen aikana

Puhdista latauskoskettimet.

Aseta laite latausasemaan ja tarkis- ta, osuvatko latauskoskettimet kos- ketuspintoihin.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihta- maan latauskoskettimet. Esteitä latausaseman lähellä Poista esteet. Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik- kuualueen sisälle. Laite ei löydä latausasemaa.

Tarkista rajoituskaapelin mahdolliset vauriot.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoitus- kaapeli. Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto- liikettä vaihtamaan akku. Latauselektroniikka on vialli- nen. Pyydä valmistajan valtuuttamaa huolto- liikettä tarkistamaan latauselektroniikka. CN099: Recov escape Virheiden automaattinen kor- jaus ei mahdollista

Kuittaa häiriöilmoitus manuaalisesti.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto- liikkeessä. CN104: Battery over heating

Akku on ylikuumentunut (yli 60°C). Purkautumi- nen ei mahdollista.

Hätäkatkaisu valvontae- lektroniikan toimesta

Kytke laite pois päältä ja anna akun jäähtyä.

Älä aseta laitetta latausasemaan. CN110: Blade motor over heating Leikkuumoottori on ylikuu- mentunut (yli 80°C).

Kytke laite pois päältä ja anna sen jäähtyä.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto- liikkeessä. CN119: R-Bumper de- flected CN120: L-Bumper de- flected Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä. Poista este.FI 362 Robolinho 700/1200/2000 Takuu ja tuotevastuu Vikakoodi Syy Korjaustoimi CN128: Recov Impos- sible Laite on ajanut esteeseen ei- kä pääse vapautumaan siitä. Poista este. Laite on rajoitetun ruohik- koalueen ulkopuolella.

Aseta laite vapaalle alueelle leik- kuualueen sisälle.

Korjaa rajoituskaapelin sijaintia. CN129: Blocked WL Vasen pyörämoottori jumiu- tunut. Korjaa jumiutumisen syy. CN130: Blocked WR Oikea pyörämoottori jumiutu- nut. Korjaa jumiutumisen syy. HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakas- palveluumme.

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esi- tä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.457825_a 363 Alkuperäisen EU-/EY-vaatimustenmukaisuusvakuutuksen käännös 16 ALKUPERÄISEN EU-/EY-VAATIMUSTENMUKAISUUSVAKUUTUKSEN KÄÄNNÖS Vakuutamme täten vastaavamme yksin siitä, että tämä tuote täyttää markkinoille tuodussa muodos- saan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset. Tuote Robottiruohonleikkuri Sarjanumero G 105 0021 Valmistaja AL-KO Gardentech Austria GmbH Hauptstraße 51 A-8742 Obdach Valtuutettu Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tyyppi Robolinho 700 Robolinho 1200 Robolinho 2000 EU-direktiivit 2006/42/EY 2014/53/EU 2011/65/EU Yhdenmukaistetut standardit EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-6-1:2007 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-1:2012 EN 50636-2-107:2015 Obdach, 1.8.2018 Dr. Wolfgang Hergeth Managing DirectorRU 364 Robolinho 700/1200/2000 Перевод оригинального руководства по эксплуатации ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
