Producttype	Handschaaf
Merk	Festool
Model	EHL 65 EQ
Vermogen	720 W
Onbelast toerental	15.600 omw/min
Schaafbreedte	65 mm
Snijdiepte	0 - 4 mm
Maximale sponningsdiepte	23 mm
Gewicht (volgens EPTA 01:2014)	2,4 kg
Voeding	220-240 V, 50/60 Hz
Beschermingsklasse	II
Geluidsdrukniveau	87 dB(A)
Geluidsvermogenniveau	98 dB(A)
Trillingsemissiewaarde	ah < 2,5 m/s²
Gereedschapssysteem	Helical mes HW65 (ref. 488 503)
Elektronica	Zachte start, constant toerental, thermische beveiliging
Afzuigaansluiting	Diameter 27 of 36 mm, aan beide zijden draaibaar
Sponningsdiepte-aanslag	0 - 23 mm (optioneel)
Parallelle aanslag	0 - 65 mm (optioneel)
Afschuinfunctie	V-groef 90° diepte 2 mm
Steunvoet	Automatisch intrekbaar
Onderhoud	Ventilatieopeningen reinigen, versleten koolborstels vervangen (automatische uitschakeling)
Veiligheid	Stroom uitschakelen voor ingreep, alleen originele Festool-onderdelen gebruiken
Milieu	Niet met het huishoudelijk afval weggooien, recycling via WEEE
Beoogd gebruik	Hout, zachte kunststoffen, houtachtige materialen

Veelgestelde vragen - EHL 65 EQ FESTOOL

Hoe stel ik de snijdiepte in op de Festool EHL 65 EQ schaaf?

Draai aan de draaiknop [1-4] om de snijdiepte in te stellen. De markering [1-3] op de schaal [1-5] geeft de ingestelde snijdiepte aan, in stappen van ongeveer 0,1 mm. Overschrijd 2,5 mm niet als de schaafbreedte groter is dan 40 mm.

Hoe vervang ik het helixmes?

Trek de stekker uit het stopcontact. Draai de drie schroeven van de schaafas los met de inbussleutel. Verwijder het versleten mes, reinig de opnamesleuf. Plaats het nieuwe helixmes HW65 (ref. 488 503) met het gedeelte met de aanwijzingen naar de rand van de zool. Lijn het uit met de zijdelingse randen van de voorste en achterste zool, draai de schroeven vast, beginnend met de middelste schroef.

Welk type afzuiging gebruiken met de schaaf?

U kunt een opvangzak (accessoire) gebruiken op de afzuigaansluiting, of een stofzuiger met een slang met een diameter van 27 of 36 mm. De aansluiting kan aan elke kant van de machine worden gemonteerd door op de knop [4-5] te drukken en het aansluitstuk in de andere opening te steken.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd gehoorbescherming, een veiligheidsbril en een stofmasker. Trek de stekker uit voor elke ingreep. Wacht tot de mesas volledig stopt voordat u het gereedschap neerlegt. Houd de machine bij de geïsoleerde delen om elektrische schokken te voorkomen.

Hoe gebruik ik de afschuinfunctie?

De voorste zool heeft een V-groef van 90° [1-11] met een diepte van 2 mm. Stel de snijdiepte in op 0, plaats dan de groef op de rand van het werkstuk. De snijdiepte is dan 2 mm.

Wat is het vermogen en het toerental van de motor?

De motor levert 720 W en het onbelaste toerental is 15.600 omw/min. De elektronica houdt het toerental constant, ook onder belasting, en heeft een zachte start en thermische beveiliging.

Hoe reinig ik de spaanafvoer?

Trek de stekker uit het stopcontact. Verwijder de adapter [4-7] indien nodig, leeg deze en verwijder eventuele verstoppingen. Gebruik een harsoplosser om de uitwerp opening [4-4] te reinigen. Sluit daarna een stofzuiger aan om resten op te zuigen.

Wat is het gewicht van de schaaf?

Het gewicht volgens EPTA 01:2014 is 2,4 kg.

Hoe monteer ik de sponningsdiepte-aanslag?

De diepte-aanslag [5-2] is continu instelbaar tussen 0 en 23 mm. Lees de diepte af op de markering [5-1]. Deze wordt aan de zijkant van de machine gemonteerd.

Waar vind ik originele Festool-onderdelen?

Gebruik alleen originele Festool-onderdelen. De referenties zijn beschikbaar op www.festool.nl/services. Voor reparaties kunt u contact opnemen met een erkende Festool-werkplaats.

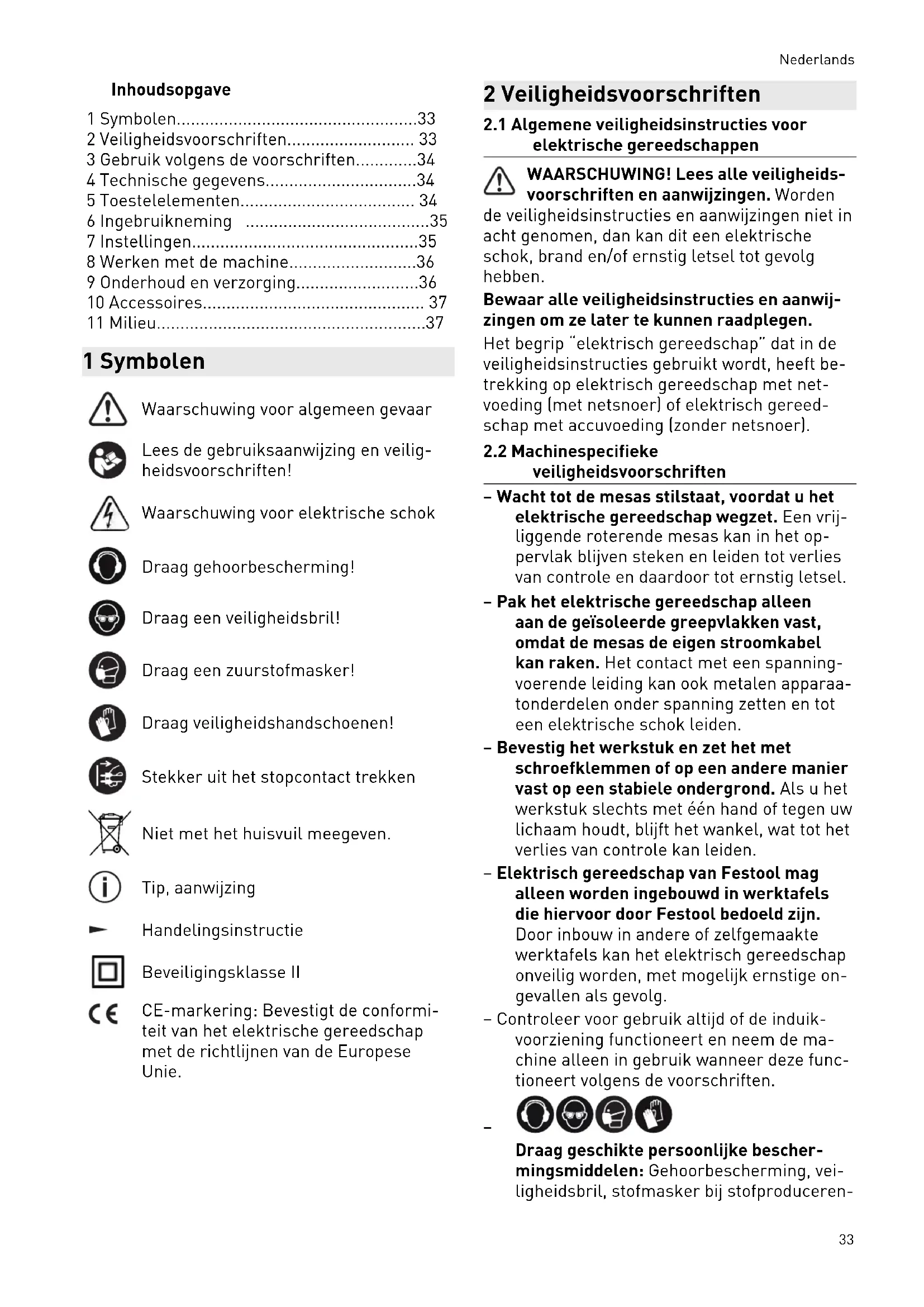

GEBRUIKSAANWIJZING EHL 65 EQ FESTOOL

1 Symbolen 33
2 Veiligheidsvoorschriften 33
3 Gebruik volgens de voorschriften. 34
4 Technische gegevens. 34
5 Toestelelementen 34
6 Ingebruikneming 35
7 Instellingen 35
8 Werken met de machine. 36
9 Onderhoud en verzorging. 36
10 Accessoires 37
11 Milieu. 37

1 Symbolen

Waarschuwing voor algemeen gevaar

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Waarschuwing voor elektrische schok

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag een zuurstofmasker!

Draag veiligheidshandschoenen!

Stekker uithetstopcontacttrekken

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie

Beveiligingsklasse II

CE-markering: Bevestigt de conformitiet van het elektrische gereedschap met de richtlijnen van de Europese Unie.

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstrumenties gebrukt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

Wacht tot de mesas stilstaat, voordat u het elektrische gereedschap wegzet. Een vrij- liggende roterende mesas kan in het op- pervlak blijven steken en leiden tot verlies van controle en daardoor tot ernstig letsel.
Pak het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast, odomat de mesas de eigien stroomkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
- Bevestig het werkstuk en zet het met schroefklemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met een hand of gegen uw lichaam houdt, blijft het wankel, wat tot het verlies van controle kan leiden.
- Elektrisch gereedschap van Festool mag alleen worden ingebouwd in werktafels die hiervoor door Festool bedoeld zijn. Door inbounduw in andere of zichgemaakte werktafels kan het elektrisch gereedschap onveilig worden, met möglichk ernstige ongevallen als gevolg.
- Controleer voor gebruik algijd of de induik-voorziening functioneert en neem de machine alleen in gebruik wanner deze functioneert volgens de voorschriften.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofprodueren

Nederlandss

de werkzaaamheden,veiligheidshandschoenen bij het bewerken van ruwe materialen en bij de verwanging van het gereedschap.

• Regelmatig de stekker en de kabel controlleden om een gevaarlijke situatie te vermiinden. Deze bij beschadiging uitsluitend door een geauthoriseerde onderhoudswerkplaats latent vernieuwen.

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveauu L PA=87 dB(A)

Geluidsvermogensniveauu L WA = 98 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk opttreedt

Beschadiging van het gehoor

Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 62841:

$$ a _ {h} < 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschickt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

De werkelijkke belasting tijdens de gehele bedrijfscylus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting要去en passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Eenhandschaaf geschikt voor het bewerken

-vanhout,zachtekunststofenhoutachtig materialaI,
- alleen met het door Festool aangeboden in-zetgereedschap.

Dit elektrische gereedschap is uitsluitend bestemd voor en mag alleen worden gebruik door hiervoort geinstrueerde personen of vakmensen.

Ermight alleen schaafkoppen gezrukt worden die voor een maximumtoerental van 22000 min-1 geconstrueerd zich.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-

vindt.

[1-1] Hoekstuk voor de afzuigslangopname
[1-2] Afzuigaansluiting
[1-3] Markering voor het aflezen van de spaandijke
[1-4] Spaandikte-instelling
[1-5] Schaal voor spaandikte
[1-6] Toets voor kantwisseling van de af-zuigaansluiting
[1-7] Afdekking voor spiralmes
[1-8] In-/uit-schakelaar
[1-9] Inbussleutel
[1-10] Steunvoet
[1-11] V-groef voor het aftschuinen

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120V / 60Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on-volledig vergrendelde bajonetsluiting Verbrandingsgevaar

Voor het inschakelen van het elektrisch gereedschap controeren of de bajonetslui-ting van de aansluitkabel geheel is geslo-ten en vergrendeld.

WAARSCHUWING

Gevaar voor letsel

De machine alteijd uitschakelen alvorens de netkabel aan te sluiten of uit het stopcontact te trekken!

Aansluiten en losmaken van de netkabel - zie afbeelding [2].

Inschakelen: [1-8] indrukken

Uitschakelen: [1-8] loslaten

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Trek vór alle werkzaamheden aan de machine.altijd de stekker uit het stopcontact!

7.1 Electronic

De machine beschibt over een volledige golf-elektronica met de volgende kenmerken:

Zachte aanloop

De elektronisch geregelde zachtie aanloop zorgt ervoor dat de machine stootvrij aanloopt.

Constant toerental

Het motortoerental worden elektronisch constant gehonden. Hierdoor worden ook bij belasting een gewelijkblijvende snijsnelheid bereikt.

Temperatuurbveiliging

Bij een te hoge motortemperatuur worden stroomtoevoer en toerental gereduceerd. De machine loopt alleen nog op beperkt vermogen om een snelle afkoeling door de motorventilatie möglich te make. Na afkoeling komt de machine waar automatisch op gang.

7.2 Spaandike instellen

• aan de draaiknop [1-4].

groterespaanafname

kleinere spaanafname

De markingering [1-3] geeft op de schaal [1-5] van de draaiknop de ingestelde spaanafname aan.

Eén maatstreepje staat voor een verander- ring van de spanafname van ca. 0,1 mm.

Advies: Bij een schaafbreedte van meer dan 40 mm een spaandijke van hoogstens 2,5 mm instellen.

7.3 Spiraalmes wisselen [3]

WAARSCHUWING

Terugslaggevaar, slechte kwaliteit van het schaafwerk door afgesleten spiraalmes

Alleen scherpe en onbeschadigde spiralmessen gebruiken.

Inbussleutel wegemen.
Drie klembouten van de schaafas losdraaien.

VOORZICHTIG

Heet en scherp gereedschap

Gevaar voor letsel

• Geen bot of defect inzetgereedschap gebruiken!
  Veiligheidshandschoenen dragen.

Spiraimes wegemen.
Mesopnamesleuf reinigen.
- Spiraalmes HW65 (488 503) met de gecodeerde kant maar de anschterste schaafzool inbrengen.
- Spiraalmes met liniaal zo uitrachten, dat het aan de kopse Kant op een lijn ligt met de zijkanten van de voorste en achterste schaafzool.
Klembouten vastschroeven (eerst de middelste klembout).

Een maar buiten uitstekend of maar binnen teruggeplaatst spiraalmes aan de voorzijde leidt tot een verkeerde sponningbreedte.

7.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

• Nooit zonder afzuiiging werken.
• Nationale voorschriften in acht nemen.

• spanopvangzak [4-1] (accessaire) op de afzuigaansluiting [4-4]
  -mobiele stofzuiger met een zuigslang [4-2] 27 of 36 (accessoire) aan het hoekstuk [4-3]

De aansluiting van de afzuiig is hierbij aan\ beide kanten van het apparaat möglichk:

-Toets [4-5] krachtig maar beneden drukken.
Aansluitdeel aan de andere kant maar buiten trekken [4].
- Met de toets vooruit tot aan de aanslag in de opening van de behuizing inbrengen [4B]

Door het hoekstuk [4-3] te draaien kan de spanenstroom willekeurig gestuurd worden.

8 Werken met de machine

WAARSCHUWING

Letselgevaar, beschadiging van het spiralmes

Het schaafvlak要去 vrij় van metalen!

Draag een zuurstofmasker!

Bij het werkken het elektrisch gereedschap met een hand aan de handgreep [4-6] vasthouden. De andere hand uit de gezarenzone weghouden.

Gewenste spaandikte instellen (zie hoofdstuk 7.2).
- Schaaf met de voorste schaafzool op het werkstukplaatsen zonder hierbij met de schaafkop het werkstuk aan te raken.
- Schaaf inschakelen.
- Schaaf zo over het werkstuk leiden, dat de schaafzool vlak op het werkstuk ligt.

Bij het aanschaven de voorste schaafzool belasten.
Bij het verder schaven en uitschaven dechterste schaafzool belasten.

8.1 Wegzetten van de schaalf

WAARSCHUWING

Gevaar voor letsel

Alleen met functionele steunvoet [1-10] gebruiken.
- Schaafas loopt na het uitschakelen nog enkele seconden na. Wachten tot de schaafas stilstaat.

Om hem veilig weg te zetten heeft de EHL 65 EQ aan het uiteinde van de schaafzool een steunvoet [1-10].Wordt het elektrisch gereedschap opgetild, dan steekt de steunvoet automatisch zover boven de schaafzooluit, dat bij hetplaatsen van de schaaf op een plat vlak het schaafmes het oppervlak Niet raakt.

8.2 Afkanten

Om werkstukkanten af te schuinen is de voorste schaafzool uitgerust met een 90^ -V-groef [1-11]. Deze V-groef is 2 mm diep, zodate bij spaandikte-instellung 0 de kant met 2 mm schuin worden afgewerkt.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Voor alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

Voor het reinigen van de spaanuitwerper:

Eventueel de adapter [4-7] verwijdersen.
- De adapter legen, verstoppingen verwijde- ren.
Vastgeklemde spanen uit de uitwerpopening [4-4] verwijderen, de machine eventu-eel met een harsoplosmiddel reinigen.
- Afzuing aansluiten (hoofdstuk 7.4) en spaanuitwerpopening afzigen.

10 Accessoires

De bestelnummers voor accessoires en ge- reedschap vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Montage van de sponningdiepte-aanslag [5]

De sponningdiepte-aanslag [5-2] kan traploostussen 0 en 23mm worden ingesteld. Ingestelde sponningdiepte van de markings [5-1] aflezen.

10.2 Montage van de parallelaanslag [6]

Voor het schaven langs een kant kan, na het losdraaien van de klemming [6-1], met de aan-slag de schaafbreedte van 0 tot 65mm worden ingesteld.

11 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlij inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach
