GEBRUIKSAANWIJZING EX 400 Plus TETRA

NL Gebruiksaanwijzing

IT Istruzioni

ES Instrucciones

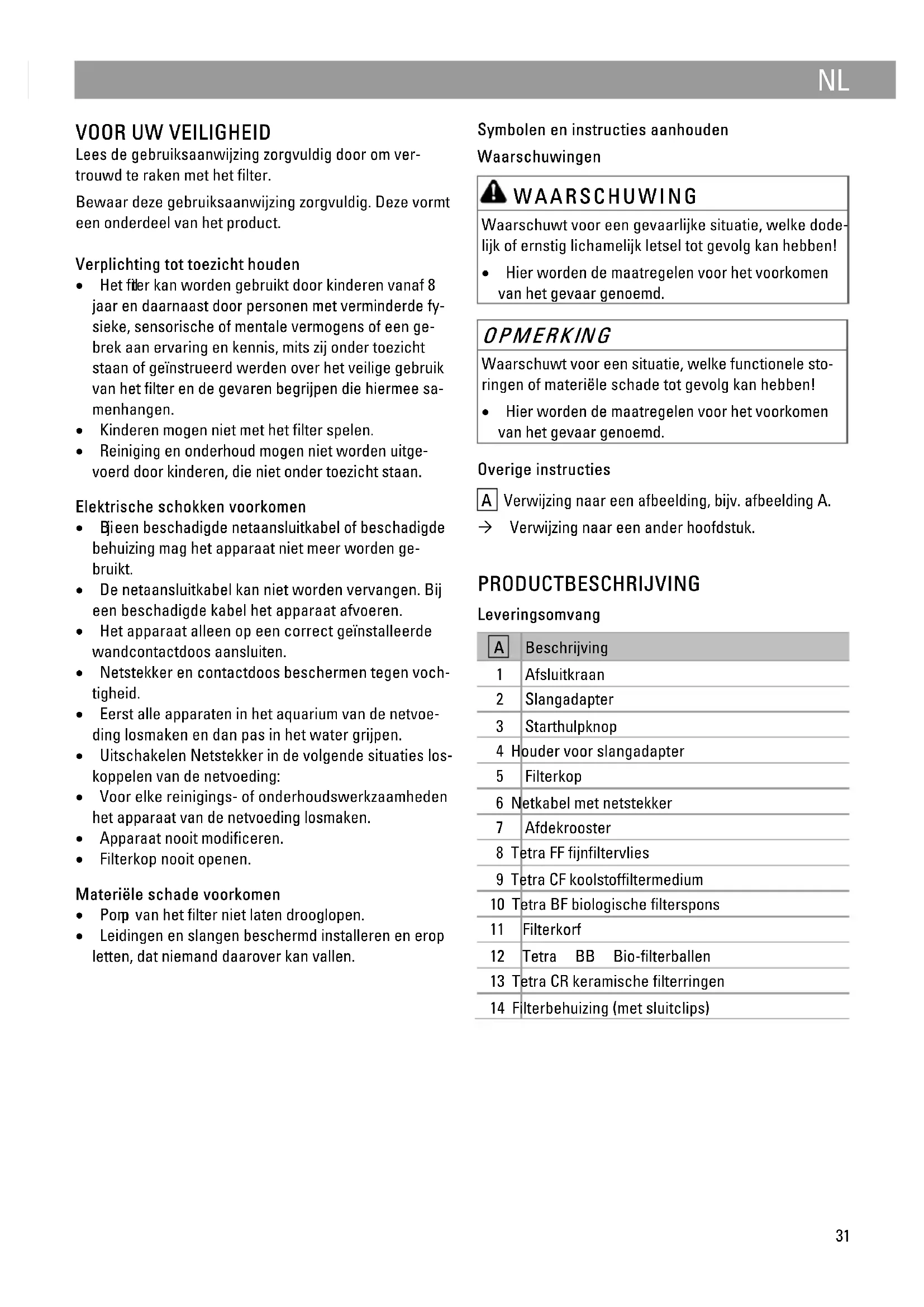

Lees de gebruiksaanwijzing zorgvuldig door om vertrouwd te raken met het filter.

Bewaar deze gebruiksaanwijzing zorgvuldig. Deze vormt een onderdeel van het product.

Verplichting tot toezicht houden

• Het filter kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het filter en de gevaren begrijpen die hiermee samenhangen.
• Kinderen mogen niet met het filter spelen.
• Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Elektrische schokken voorkomen

• Bijeen beschadigde netaansluitkabel of beschadigde behuizing mag het apparaat niet meer worden gebruikt.
• De netaansluitkabel kan niet worden vervangen. Bij een beschadigde kabel het apparaat afvoeren.
• Het apparaat alleen op een correct geïnstalleerde wandcontactdoos aansluiten.
• Netstekker en contactdoos beschermen tegen vochtigheid.
• Eerst alle apparaten in het aquarium van de netvoeding losmaken en dan pas in het water grijpen.
• Uitschakelen Netstekker in de volgende situaties loskoppelen van de netvoeding:
• Voor elke reinigings- of onderhoudswerkzaamheden het apparaat van de netvoeding losmaken.
• Apparaat nooit modificeren.
• Filterkop nooit openen.

Materiële schade voorkomen

• Pomp van het filter niet laten drooglopen.
• Leidingen en slangen beschermd installeren en erop letten, dat niemand daarover kan vallen.

Symbolen en instructies aanhouden

Waarschuwingen

WAARSCHUWING

Waarschuwt voor een gevaarlijke situatie, welke dode- lijk of ernstig lichamelijk letsel tot gevolg kan hebben!

- Hier worden de maatregelen voor het voorkomen van het gevaar genoemd.

OPMERKING

Waarschuwt voor een situatie, welke functionele storingen of materiële schade tot gevolg kan hebben!

- Hier worden de maatregelen voor het voorkomen van het gevaar genoemd.

Overige instructies

A Verwijzing naar een afbeelding, bijv. afbeelding A.

→ Verwijzing naar een ander hoofdstuk.

PRODUCTBESCHRIJVING

Leveringsomvang

A	Beschrijving
1	Afsluitkraan
2	Slangadapter
3	Starthulpknop
4	Houder voor slangadapter
5	Filterkop
6	Netkabel met netstekker
7	Afdekrooster
8	Tetra FF fijnfiltervlies
9	Tetra CF koolstofffiltermedium
10	Tetra BF biologische filterspons
11	Filterkorf
12	Tetra BB Bio-filterballen
13	Tetra CR keramische filterringen
14	Filterbehuizing (met sluitclips)
B	Beschrijving
1	U-stuk voor aanzuigbuis
2	Zuignappen met lange en korte clips (elk 7 stuks)
3	Telescoopbuis
4	Filteraanzuigzeef met schuimstof voorfilter
5	Slang 2 × 1,5 m
6	Gebruiksaanwijzing
7	Sproeierbuis
8	L-verbindingsstuk
9	U-stuk voor uitloopbuis
10	Afsluitpluggen

Correct gebruik

EX 400 Plus, EX 600 Plus, EX 800 Plus, EX 1200 Plus mag uitsluitend als volgt worden gebruikt:

• Voor het reinigen van aquariumwater
- Voor gebruik met zoet water een zeewater.
- Gebruik onder aanhouding van de technische gegevens.

Voor het apparaat gelden de volgende beperkingen:

• Gebruik alleen bij een watertemperatuur van +4 °C ... +35 °C.
• Alleen opstellen buiten het aquarium. Nooit in het water plaatsen.
• Alleen in gesloten ruimtes gebruiken.
• Alleen gebruiken voor privé aquaria.

TOEGANG TOT FILTER

Slangadapter afnemen

De slangadapter wordt afgenomen voordat de filterkop wordt afgenomen.

Voorwaarde:

• De netstekker is van het stroomnet losgekoppeld.
• Beide afsluitkranen zijn gesloten.
  Procedure:

C

1. Afdekking op de slangadapter omhoog klappen.
2. Vergrendelingshendel omhoog kleppen en tot de aanslag in de positie "slot open" draaien.
3. Slangadapter van de filterkop aftrekken.

Slangadapter plaatsen

Procedure:

D

1. Afdekking op de slangadapter omhoog klappen.
2. Vergrendelingshendel in de positie "slot open" draaien.
3. Slangadapter in de daarvoor bedoelde uitsparing plaatsen en tot aan de aanslag in de filterkop drukken.
4. Vergrendelingshendel tot de aanslag in de positie "slot dicht" draaien en naar beneden klappen.
5. Afdekking naar beneden klappen.

Filterkop afnemen

De filterkop wordt afgenomen voor het reinigen en onderhoud en voor het vervangen van het filtermateriaal.

Voorwaarde:

- De slangadapter is weggenomen. (→ Slangadapter afnemen)

Procedure:

E

1. Alle vier sluitclips op de filterbehuizing naar boven trekken, om deze los te maken.
2. Sluitclips naar onderen wegklappen.
3. Filterkop afnemen.

Filterkop plaatsen

Procedure:

F

1. Filterkop zodanig uitrichten, dat de buis boven de doorlaatopening van het afdekrooster ligt.
2. Filterkop op de behuizing plaatsen en met de vier sluitclips vergrendelen.
3. Slangadapter plaatsen. (→ Slangadapter plaatsen)

Filtermaterialen voorbereiden

In uitleveringstoestand zijn enkele filtermaterialen verpakt. Deze moeten voor het gebruik worden uitgepakt en gereinigd.

Voorwaarde:

- De filterkop is afgenomen. (→ Filterkop afnemen)

Procedure:

A

1. Afdekrooster, alle filterkorven en filtermaterialen uit de filterbehuizing nemen.
2. Filtermaterialen uitpakken, verpakkingen milieuvriendelijk afvoeren.
3. Alle filtermaterialen met warm leidingwater grondig uitspoelen.

Filterbehuizing vullen

De filtermaterialen moeten in de juiste volgorde in de filterbehuizing worden geplaatst.

Voorwaarde:

• De filterkop is afgenomen. (→ Filterkop afnemen)
• De filtermaterialen zijn voorbereid. (→ Filtermaterialen voorbereiden)

Procedure:

A G

1. Afdekrooster, filterkorven en filtermaterialen in de juiste volgorde in de filterbehuizing plaatsen.
2. Afdekrooster en filterkorven daarbij zodanig uitrichten, dat de daarop aangebrachte pijlmarkeringen in dezelfde richting wijzen als de pijl op de filterbehuizing.
3. Filter sluiten (→ Filterkop plaatsen).

Slang op de slangadapter aansluiten

De procedure is voor ingang IN en uitgang OUT identiek.

Procedure:

H

1. Afsluitkraan op de aansluiting van de slangadapter plaatsen en de moer met de hand rechtsom vastdraaien.
2. Slang op de slangaansluiting steken.
3. Slangborgmoer linksom vastdraaien.

Aanzuigbuis en uitloopbuis monteren

Procedure:

B I

1. Aanzuigbuis samenbouwen zoals getoond en met de zuignappen verticaal aan de binnenwand van het aquarium bevestigen.
2. Aanzuigbuis samenbouwen zoals getoond en met de zuignappen verticaal en boven het wateroppervlak aan de binnenwand van het aquarium bevestigen.
3. Uitloopbuis naar behoefte inkorten.

4. Slang van ingang IN van het filter met de aanzuigbuis verbinden.

5. Slang van uitgang OUT van het filter met de uitloop-buis verbinden.

OPMERKING

Knikken of verdraaiingen in de slang beïnvloeden de goede werking van het filter.

• Slang zonder knikken of verdraaiingen installeren.
• Indien nodig, slang inkorten.

Filter opstellen

J

Het filter binnen het voorgeschreven afstandsbereik tot het waterniveau in het aquarium opstellen, om storingen aan het filter te voorkomen.

Filter Afstand A
EX 400 Plus 40 ... 150 cm
EX 600 Plus 50 ... 150 cm
EX 800 Plus 60 ... 150 cm
EX 1200 Plus 80 ... 150 cm

INGEBRUIKNAME

!

WAARSCHUWING

Gevaarlijke elektrische spanning!

Dodelijk of ernstig lichamelijk letsel door elektrische schokken.

• Netstekker alleen op een correct geïnstalleerde wandcontactdoos aansluiten.
• Netstekker nooit in de wandcontactdoos steken, wanneer filter, slangen, netkabel of netstekker beschadigd zijn.

OPMERKING

Pomp mag niet drooglopen. Pomp wordt beschadigd!

- Waterpeil en circulatie in het filter en het aquarium regelmatig controleren.

OPMERKING

Waterschade door lekkende leidingen!

• Direct na het starten van het filter alle slangen en koppelingen op lekkage controleren.
• Bij lekkage direct de netstekker lostrekken en afsluitkranen sluiten.
• Filter pas weer in bedrijf stellen, nadat de lekkage is opgeheven.
• Lekdichtheidscontrole na ca. 30 minuten bedrijfstijd herhalen.

Procedure:

1. Afsluitkranen op ingang IN en uitgang OUT volledig openen.
2. Direct daarna de starchulpknop indrukken, tot het filter zich begint te vullen met water.

3. Wacht, tot water in de slang naar de uitloopbuis zichtbaar is.

4. Netstekker van het filter op de wandcontactdoos aansluiten.

- De pomp in de filterkop schakelt automatisch in.

1. Doorstroomhoeveelheid instellen

2. Met afsluitkraan op ingang IN de gewenste doorstroomhoeveelheid instellen.

3. De afsluitkraan op uitgang OUT blijft volledig geopend.

REINIGING EN ONDERHOUD

WAARSCHUWING

Gevaarlijke elektrische spanning!

Dodelijk of ernstig lichamelijk letsel door elektrische schokken.

• Voor aanvang van de werkzaamheden het apparaat uitschakelen, netstekker lostrekken en het apparaat beveiligen ten inschakelen.
• Na afronding van de werkzaamheden alle voorwaarden voor de ingebruikname weer realiseren.

Onderhoudsintervallen

Component Controle Reiniging Vervangen
Tetra FF fijnfiltervlies – – Maandelijks
Tetra CF koolstofffiltermedium	– – Elke 2 tot 4 weken
Tetra BB Bio filterballen Elke	12 maanden Bij verstopping	door extreme vervuiling	Indien vuil op het oppervlak door afspoelen niet kan worden verwijderd
Tetra BF biologische filterspons	Elke 6 maanden Wanneer bij	controle vervuilingen zichtbaar zijn	Elke 12 maanden
Tetra CR keramische filteringen	Elke 12 maanden Bij verstopping	ping door extreme vervuiling	Indien vuil op het oppervlak door afspoelen niet kan worden verwijderd
Rotor – Wanneer de motor niet		draait of de waterstroom minder is	-

Filtermaterialen reinigen/vervangen

• Geeneinigingsmiddel of chemische oplossingen gebruiken.
• Bij meerdere filtersponzen de filtersponzen niet tegelijkertijd reinigen of vervangen. Zo worden de nuttige filterbacteriën gespaard en kunnen deze voor een goede biologische reiniging van het water zorgen.

OPMERKING

Normaal leidingwater verstoort de bacteriecultuur in de filtermaterialen. Daardoor wordt de reinigende werking nadelig beïnvloed!

- Gebruik alleen water uit het aquarium voor het reinigen van het filtermateriaal.

Voorwaarde:

- De filterkop is afgenomen. (→ Filterkop afnemen)

Procedure:

1. Alle filtermaterialen uit de filterbehuizing nemen.
2. Filterballen, filtersponzen en keramische filterringen zorgvuldig reinigen met water uit het aquarium.
3. Wanneer het vervangingsinterval is bereikt, het betreffende filtermateriaal vervangen.

Rotor reinigen/vervangen

Voorwaarde:

• De filterkop is afgenomen. (→ Filterkop afnemen)

Procedure:

K

1. Afdekkap linksom in de positie "open" draaien en afnemen.
2. Afdekkap en rotor onder warm leidingwater reinigen.
3. Beschadigde delen vervangen.
4. Onderdelen in omgekeerde volgorde samenbouwen.
5. Afdekkap rechtsom in de positie "close" draaien.

Filterkopafdichting reinigen/vervangen

Voorwaarde:

- De filterkop is afgenomen. (→ Filterkop afnemen)

Procedure:

L

1. Filterkopafdichting afnemen en met warm leidingwater reinigen.
2. Beschadigde filterkopafdichting vervangen.
3. Filterkopafdichting plaatsen.
4. De filterkopafdichting moet op alle plaatsen strak tegen de filterkop aanliggen.

Schuimstof voorfilter reinigen

Het schuimstof voorfilter moet bij sterke vervuiling worden gereinigd.

Procedure:

M

1. Schuimstof voorfilter van filteraanzuigzeef aftrekken en met schoon, warm leidingwater reinigen.

OPSLAG

Procedure:

1. Netstekker loskoppelen.
2. Water uit het filter verwijderen, filter en filtermateria- len reinigen. (→ Reiniging en onderhoud)
3. Filter op een droge plek bewaren.

AFVOEREN

OPMERKING

Verkeerd afvoeren heeft schade aan het milieu tot gevolg!

• Voer de verpakkingsmaterialen milieuvriendelijk af, conform de geldende wettelijke bepalingen.
• Filter door afknippen van de leiding onbruikbaar maken en via de daarvoor bedoelde methode afvoeren.

OPLOSSEN VAN STORINGEN

Storing Mogelijke oorzaak Oplossing
Filterkop kan niet op de filterbehuizing worden bevestigd.	Pijlen op de filterkorven en de filterbehui-zing wijzen niet allemaal in dezelfde rich-ting, filterkorven zijn verkeerd ingebouwd.	Filterkorven correct inbouwen.
	Filterkorven bevatten teveel filtermateriaal.	Overtollig filtermateriaal uitnemen.
Filterkop lekt, water ontsnapt.	Sluitclips niet correct gesloten. Sluitclips zorgvuldig sluiten.
	Op de filterbehuizing of de filterkopafdich-ting bevindt zich vervuiling of vreemde de-len.	Alle plaatsen reinigen, waarop de filterkopaf-dichting en de filterbehuizing met elkaar in contact komen.
	Filterkopafdichting is verkeerd aange-bracht, beschadigd of ontbreekt.	Filterkopafdichting correct plaatsen of vervan-gen.
	De rand van de filterkop is beschadigd. Filterkop vervangen.
	Slangadapter is verkeerd aangebracht. Slangadapter correct aanbrengen.
Motor draait niet. Voedingsspanning is onderbroken. Voedingsspanning herstellen.
Waterstroom vermin-derd.	Slangadapter is sterk vervuild. Slangadapter afnemen en met warm leiding-water reinigen.
	Slangen hinderen de waterdoorstroming. Knikken en verdraaiingen in de slangen oplos-sen.
	Slangen zijn sterk vervuild. Slangen, aanzuig- en uitloopbuis onder hoge druk met leidingwater spoelen.
	Filteraanzuigzeef verstopt. Alle vreemde obj-ecten en vervuiling verwijde-ren.
	Filtermateriaal verstopt. Filtermateriaal reinigen met water uit het aqua-rium.
	Filtermateriaal is in netten gevuld.	Filtermateriaal niet in netten of nylonkousen vullen, omdat dan het filter verstopt.
	Filtermateriaal verkeerd samengesteld. Filtermateriaal correct vullen.
	Tetra FF fijnfiltervlies is sterk vervuild.	Tetra FF fijnfiltervlies vervangen
	Vervuiling in het rotorhuis. Rotor onder warm water reinigen.
	Water circuleert niet.	Uitloopbuis boven de waterspiegel positione-ren en starchulpknop indrukken.
	Filtermateriaal/reservedelen van externe leverancier gebruikt.	Gebruik alleen originele onderdelen van Tetra.
Luchtinsluitingen in het filter	Afstand tussen filter en waterspiegel in aquarium te gering.	Bovenkant van de filterkop minimaal 10 cm on-der de waterspiegel positioneren.
	Filtermateriaal verstopt.	Filtermateriaal reinigen.
	Lucht dringt door de aanzuigbuis naar bin-nen.	• Slang tussen aanzuigbuis en filter onder de waterspiegel in het aquarium installeren.• Afdichtingsring op aanzuigbuis vervangen.
Filter start niet opti-maal.	Filtermateriaal onvoldoende gereinigd. Filtermateriaal reinigen.
	Filtermateriaal is in netten gevuld. Filtermateriaal niet in netten of nylonkousen vullen, omdat dan het filter verstopt.
Ongewone geluiden bij het starten van het fil-ter.	Lucht dringt door de slangkoppeling naar binnen.	Slangen correct aansluiten.
	Lucht in filter ingesloten. Filter voorzichtig schudden, zodat de lucht ont-wijkt.
Ongewone geluiden van het filter tijdens bedrijf	Schuimstof voorfilter verstopt. Schuimstof voorfilter reinigen.
	Doorstroomhoeveelheid te weinig Afsluitkranen openen, om doorstroomhoeveel-heid te verhogen.
	Afdichtingsringen onvoldoende ingevet. Afdichtingsringen met standaard smeermiddel, bijv. vaseline invetten.
	Ongelijkmatige watercirculatie door ge-brekkige wateraanzuiging.	Netstekker lostrekken en filter opnieuw in ge-bruik nemen.
	Afstand tussen filter en waterspiegel in aquarium te gering.	Bovenkant van de filterkop minimaal 10 cm on-der de waterspiegel positioneren.
	Lucht in filter ingesloten. Filter voorzichtig schudden, zodat de lucht ont-wijkt.
	Met tussenpozen van ca. 10 s ontwijkt hoorbaar lucht uit de uitloopbuis.	Bij het ademen van de waterplanten door foto-synthese en de bacteriën worden luchtbellen gevormd, die het geluid veroorzaken. Geen maatregelen nodig.
	Starthulpknop is ingedrukt. Druk nooit op de	starthulpknop, wanneer het filter in bedrijf is.Waarborg, dat geen objecten onbedoeld op de starthulpknop drukken.

TECHNISCHE GEGEVENS

Beschrijving EX 400 Plus EX 600 Plus EX 800 Plus EX 1200 Plus
Nominale spanning V AC 230
Nominale frequentie Hz 50
Opgenomen vermogen W 5,5 7,5 10,5		19,5
Doorstroomhoeveelheid in stationaire toestand (zonder filtermateriaal en slang)		l/h	450	630	790	1300
Doorstroomhoeveelheid tijdens bedrijf		l/h 320 360 430 810
Geschikte aquariumafmetingen I			10–80	60-120	100-300	200-500
Filtercapaciteit		I	3,2	5,7	6,6	12,0
Aantal filterkorven			2	3	4	4
Slangbinnendiameter		mm	12	12	12	16
Afmetingen	Lengte	mm	211,6	211,6	211,6	263,2
	Breedte	mm	211,6	211,6	211,6	263,2
	Hoogte	mm	314,0	364,0	412,0	495,1
Lengte aansluitkabel		m	1,65

GARANTIE

Tetra verleent u drie jaar garantie, vanaf de aanschafdatum. Bewaar de kassabon! De garantie is niet van toepassing in geval van verkeerde behandeling, bij normale slijtage en bij ongeautoriseerd ingrijpen in de apparaattechniek. In geval van reclamaties kunt u contact opnemen met uw dealer of met Tetra GmbH, Tetra Technik Service Center, postbus 1580 D-49304 Melle, Duitsland

PER LA SICUREZZA DELL'OPERATORE
