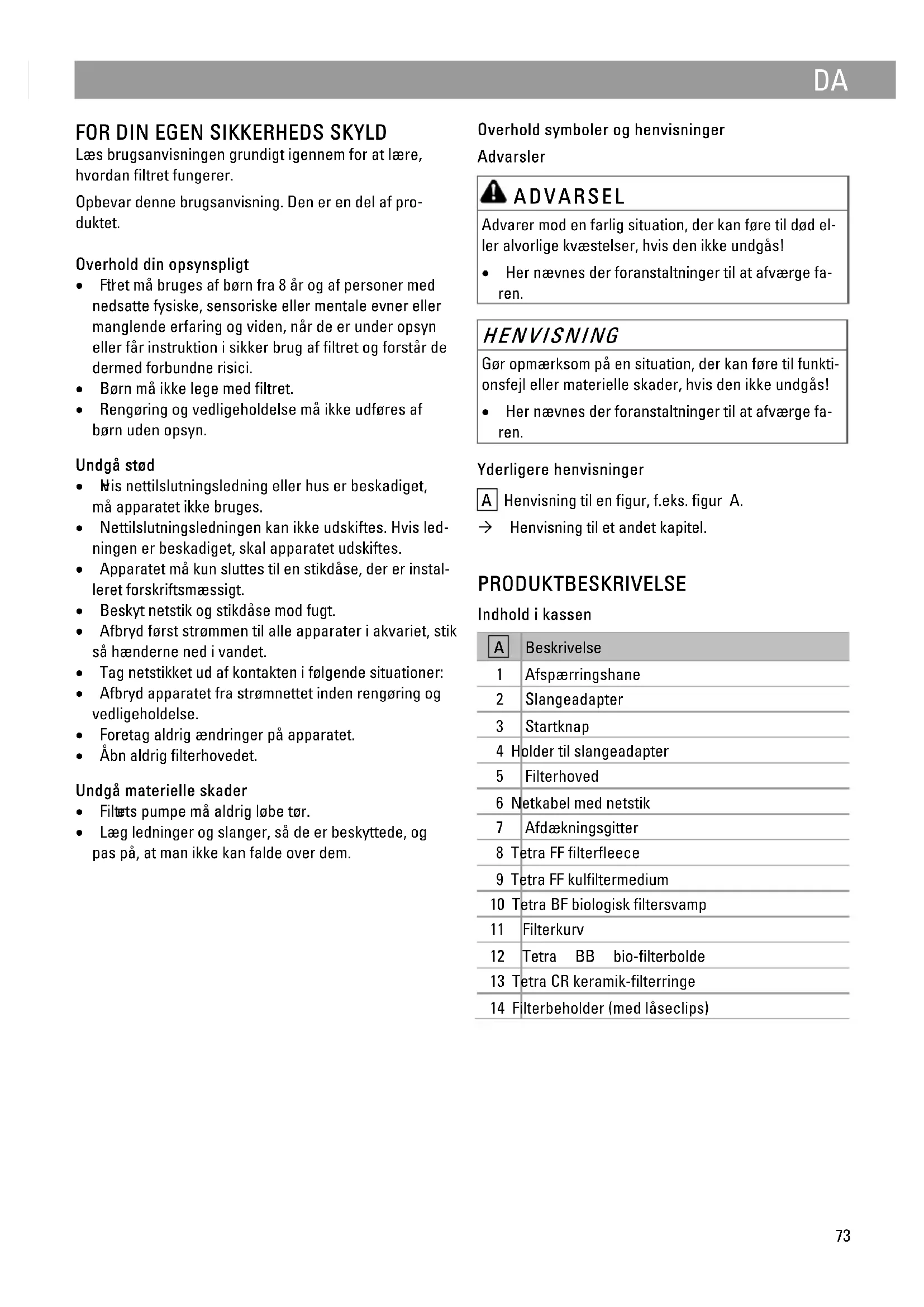

BRUGSANVISNING EX 400 Plus TETRA

Læs brugsanvisningen grundigt igennem for at lære, hvordan filtret fungerer.

Opbevar denne brugsanvisning. Den er en del af produktet.

Overhold din opsynspligt

• Ftret må bruges af børn fra 8 år og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af filtret og forstår de dermed forbundne risici.
  • Børn må ikke lege med filtret.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Undgå stød

• His nettislutningsledning eller hus er beskadiget, må apparatet ikke bruges.
• Nettilslutningsledningen kan ikke udskiftes. Hvis ledningen er beskadiget, skal apparatet udskiftes.
• Apparatet må kun sluttes til en stikdåse, der er installeret forskriftsmæssigt.
• Beskyt netstik og stikdåse mod fugt.
• Afbryd først strømmen til alle apparater i akvariet, stik så hænderne ned i vandet.
• Tag netstikket ud af kontakten i følgende situationer:
• Afbryd apparatet fra strømnettet inden rengøring og vedligeholdelse.
• Foretag aldrig ændringer på apparatet.
• Åbn aldrig filterhovedet.

Undgå materielle skader

• Filtets pumpe må aldrig løbe tør.
• Læg ledninger og slanger, så de er beskyttede, og pas på, at man ikke kan falde over dem.

Overhold symboler og henvisninger

Advarsler

ADVARSEL

Advarer mod en farlig situation, der kan føre til død eller alvorlige kvæstelser, hvis den ikke undgås!

- Her nævnes der foranstaltninger til at afværge faren.

HENVISNING

Gør opmærksom på en situation, der kan føre til funktionsfejl eller materielle skader, hvis den ikke undgås!

- Her nævnes der foranstaltninger til at afværge faren.

Yderligere henvisninger

A Henvisning til en figur, f.eks. figur A.

→ Henvisning til et andet kapitel.

PRODUKTBESKRIVELSE

Indhold i kassen

A	Beskrivelse
1	Afspærringshane
2	Slangeadapter
3	Startknap
4	Holder til slangeadapter
5	Filterhoved
6	Netkabel med netstik
7	Afdækningsgitter
8	Tetra FF filterfleece
9	Tetra FF kulfiltermedium
10	Tetra BF biologisk filtersvamp
11	Filterkurv
12	Tetra BB bio-filterbolde
13	Tetra CR keramik-filterringe
14	Filterbeholder (med låseclips)
B	Beskrivelse
1	U-stykke til udsugningsrør
2	Sugekopper med lange og korte låseclips (7 stk. af hver)
3	Teleskoprør
4	Filterindsugningssi med skumforfilter
5	Slange 2 × 1,5 m
6	Brugsanvisning
7	Dyserør
8	L-forbindelsesstykke
9	U-stykke til udløbsrør
10	Lukkepropper

Korrekt anvendelse

EX 400 Plus, EX 600 Plus, EX 800 Plus, EX 1200 Plus må kun bruges som følger:

Der gælder følgende begrænsninger for apparatet:

• Drift kun ved en vandtemperatur på +4 °C ... +35 °C.
• Må kun stilles op uden for akvariet. Må aldrig stilles i vandet.
  • Må kun bruges i lukkede rum.
  • Må kun bruges til private akvarier.

ADGANG TIL FILTRET

Tag slangeadapteren af

Slangeadapteren tages af, inden filterhovedet tages af.

Betingelse:

• Netstikket er trukket ud af kontakten.

• Begge afspærringshaner er lukket.

Fremgangsmåde:

C

1. Slå slangeadapterens afdækning op.
2. Slå låsearmen op, og drej til position "Lås åben" til anslag.
3. Træk slangeadapteren af filterhovedet.

Sæt slangeadapteren på

Fremgangsmåde:

D

1. Slå slangeadapterens afdækning op.
2. Drej läsearmen til position "Lås åben".
3. Sæt slangeadapteren i den dertil beregnede udsparing, og tryk den ind i filterkurven til anslag.
4. Drej låsearmen til position "Lås lukket" til anslag, og slå den ned.
5. Slå afdækningen ned.

Tag filterhovedet af

Filterhovedet tages af ved rengøring, vedligeholdelse, og når filtermaterialet skal udskiftes.

Betingelse:

• Slangeadapteren er taget af. (→ Tag slangeadapteren af)
  Fremgangsmåde:

E

1. Løft og løsn de fire låseclips på filterholderen.
2. Klap läseclipsene ned.
3. Tag filterhovedet af.

Forberedelse af filtermaterialer

Når apparatet leveres, er nogle filtermaterialer emballe- ret. Disse skal pakkes ud og renses inden brug.

Betingelse:

- Filterhovedet er taget af. (→ Tag filterhovedet af)

Fremgangsmåde:

A

1. Tag afdækningsgitter, alle filterkurve og filtermateria- ler ud af filterbeholderen.
2. Pak filtermaterialerne ud, og bortskaf emballagen miljømæssigt korrekt.
3. Skyl alle filtermaterialer grundigt med varmt ledningsvand.

Fyld filterbeholderen

Filtermaterialerne skal lægges i filterbeholderen i den rigtige rækkefølge.

Betingelse:

• Filterhovedet er taget af. (→ Tag filterhovedet af)
• Filtermaterialerne er forberedt. (→ Forberedelse af filtermaterialer)

Fremgangsmåde:

1. Afdækningsgitter, filterkurve og filtermaterialer skal sættes i filterbeholderen i den rigtige rækkefølge.

2. Juster afdækningsgitter og filterkurve, således at pilemarkeringerne på dem peger i samme retning som pilen på filterbeholderen.

3. Luk filtret (→ Sæt filterhovedet på).

Slut slangen til slangeadapteren

Fremgangsmåden er identisk for indgang IN og udgang OUT.

Fremgangsmåde:

1. Sæt afspærringshanen på slangeadapterens tilslutning, og stram møtrikken manuelt med uret.
2. Sæt slangen på slangetilslutningsstudsen.
3. Drej slangens sikringsmøtrik fast mod uret.

Monter indsugningsrør og udløbsrør

Fremgangsmåde:

1. Saml indsugningsrøret som vist, og fastgør det lodret med sugekopperne på akvariets indervæg.
2. Saml udløbsrøret som vist, og fastgør det vandret og over vandoverfladen med sugekopperne på akvariets indervæg.
3. Afkort udløbsrøret, hvis det er nødvendigt.
4. Forbind slangen med indsugningsrøret fra indgangen IN på filtret.
5. Forbind slangen med udløbsrøret fra udgangen OUT på filtret.

HENVISNING

Knæk eller snoninger på slangen påvirker filtrets funktion.

• Læg slangen uden knæk eller snoninger.
- Afkort slangen, hvis det er nødvendigt.

Opstilling af filtret

Stil filtret i det foreskrevne afstandsområde i forhold til vandniveauet i akvariet for at undgå funktionsfejl på filtret.

Filter Afstand A
EX 400 Plus 40 ... 150 cm
EX 600 Plus 50 ... 150 cm
EX 800 Plus 60 ... 150 cm
EX 1200 Plus 80 ... 150 cm

IBRUGTAGNING

ADVARSEL

Fare for elektrisk spænding!

Fare for død eller alvorlige kvæstelser på grund af stød.

• Netstikket må kun sættes i en stikdåse, der er installeret forskriftsmæssigt.
• Stik aldrig netstikket i stikdåsen, hvis filter, slanger, netkabel eller netkabel er beskadiget.

HENVISNING

Pumpen må ikke løbe tør. Pumpen bliver ødelagt!

- Kontroller regelmæssigt vandstand og cirkulation i filter og akvarium.

HENVISNING

Vandskader på grund af utætte ledninger!

• Kontroller straks efter start af filtret, at alle slanger og forbindelser er tætte.
• I tilfælde af utætheder skal netstikket øjeblikkeligt tages ud, og afspærringshanerne skal lukkes.
• Filtret må først bruges igen, når utætheden er fjernet.
• Gentag tæthedsprøvningen efter ca. 30 minutters drift.

Fremgangsmåde:

1. Åbn afspærringshanen helt ved indgang IN og udgang OUT.
2. Tryk på startknappen flere gange hurtigt efter hinanden, til filtret begynder at fyldes med vand.

3. Vent, til vandet kan ses i slangen til udløbsrøret.

4. Sæt filtrets netstik i stikdåsen.

5. Filterhovedets pumpe tilkobles automatisk.
6. Indstil flowmængden.
7. Indstil den ønskede flowmængde med afspærringshanen på indgangen IN.
8. Afspærringshanen på udgang OUT bliver ved med at være helt åben.

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL

Fare for elektrisk spænding!

Fare for død eller alvorlige kvæstelser på grund af stød.

• Inden arbejdet påbegyndes, skal apparatet slukkes, netstikket skal trækkes ud, og apparatet skal sikres mod at tænde.
• Når arbejdet er afsluttet, skal der atter skabes betingelser for idrifttagning.

Vedligeholdelsesintervaller

Komponenter	Kontrol	Rengøring	Udskiftning
Tetra FF filterfleece – – månedligt
Tetra CF kulfiltermedium – –	hver 2. til 4 uge
Tetra BB bio filterbolde hver	12. måned ved lukning på grund af eks-trem tilsmudsning	hvis smuds på overfladen ikke kan fjernes ved at skylle
Tetra BF biologisk filters-vamp	hver 6. måned hvis der er synlige tilsmuds-ninger ved kontrol	hver 12. måned
Tetra CR keramik-filterringe	hver 12. måned ved lukning på grund af eks-trem tilsmudsning	hvis smuds på overfladen ikke kan fjernes ved at skylle
Impeller – hvis motoren ikke kører, el-		ler vandflowet er reduceret	–

Rengør/udskift filtermaterialer

• Bruglike rengøringsmidler eller kemiske opløsninger.
• Hvis der er flere filtersvampe, skal filtersvampene rengøres eller udskiftes på forskellige tidspunkter. På den måde skånes de nyttige filterbakterier, og de kan sørge for en god biologisk rengøring af vandet.

HENVISNING

Normalt ledningsvand ødelægger bakteriekulturen i filtermaterialerne. På den måde påvirkes rengøringsvirkningen!

- Brug kun vand fra akvariet til at rengøre filtermateri- alerne.

Betingelse:

- Filterhovedet er taget af. (→ Tag filterhovedet af)

Fremgangsmåde:

1. Tag alle filtermaterialer ud af filterbeholderen.
2. Rengør filterbolde, filtersvampe og keramik-filterringe grundigt med vand fra akvariet.
3. Hvis skifteintervallet er nået, skal det pågældende filtermateriale sættes i.

Rengør/udskift impeller

Betingelse:

- Filterhovedet er taget af. (→ Tag filterhovedet af) Fremgangsmåde:

K

1. Drej afdækningsproppen mod uret til position "open", og tag den af.
2. Rens afdækningsprop og impeller under varmt ledningsvand.
   – Udskift beskadigede dele.
3. Saml delene i omvendt rækkefølge.
4. Drej afdækningsproppen med uret til position "close".

Rengør/udskift filterhovedtætning

Betingelse:

- Filterhovedet er taget af. (→ Tag filterhovedet af)

Fremgangsmåde:

L

1. Tag filterhovedtætningen af, og rens den med varmt ledningsvand.
2. Udskift beskadiget filterhovedtætning.
3. Sæt filterhovedtætningen på.
4. Filterhovedtætningen skal ligge tæt ind mod filterhovedet hele vejen rundt.

Rengør skumforfiltret

Skumforfiltret skal rengøres, hvis det er kraftigt tilsmudset.

Fremgangsmåde:

M

1. Træk skumforfiltret af filterindsugningssien, og ren-gør det med rent, varmt ledningsvand.

OPBEVARING

Fremgangsmåde:

1. Træk netstikket ud.
2. Tøm vandet ud af filtret, rengør filter og filtermateria- ler. (→ Rengøring og vedligeholdelse)
3. Opbevar filtret på et tørt sted.

BORTSKAFFELSE

HENVISNING

Forkert bortskaffelse skader miljøet!

• Bortskaf emballagen miljømæssigt korrekt iht. de gældende lovmæssige bestemmelser.
• Gør filtret ubrugeligt ved at skære ledningen over, og bortskaf det via det egnede genbrugssystem.

AFHJÆLPNING AF FEJL

Fejl Mulig årsag Afhjælpning
Filterhovedet kan ikke sættes fast på filterbeholderen.	Pilene på filterkurvene og på filterbeholderen peger ikke alle i samme retning, filterkurve er forkert monteret.	Monter filterkurvene korrekt.
	Filterkurvene indeholder for meget filtermateriale.	Fjern overskydende filtermateriale.
Filterhoved utæt, der trænger vand ud.	Låseclips ikke rigtigt lukket. Luk låseclipsene grundigt.
	Der er smuds eller fremmedlegemer på filterbeholderen eller filterhovedtætningen.	Rengør alle steder, hvor filterhovedtætningen og filterbeholderen er i kontakt med hinanden.
	Filterhovedtætningen er forkert placeret, beskadiget eller mangler.	Sæt filterhovedtætningen rigtigt i, eller udskift det.
	Filterhovedets kant er beskadiget. Udskift filterhovedet.
	Slangeadapteren er forkert placeret. Placer slangeadapteren rigtigt.
Motoren kører ikke. Strømtilførslen er afbrudt. Etabler strømtilførsel.
Vandflowet reduceret.	Slangeadapteren er kraftigt tilsmudset. Tag slangeadapteren af, og rengør den under varmt vand.
	Slangerne hindrer vandflowet. Fjern knæk og snoninger på slangen.
	Slangerne er kraftigt tilsmudsede. Skyl slanger, indsugnings- og udløbsrør med ledningsvand under højt tryk.
	Filterindsugningssi tilstoppet. Fjern alle fremmedlegemer og tilsmudsninger.
	Filtermateriale tilstoppet. Rengør filtermateriale let med vand fra akvariet.
	Filtermateriale er fyldt i net. Fyld ikke filtermateriale i net eller nylonstrømper, da filtret stopper til.
	Filtermateriale forkert sammensat.	Fyld filtermaterialet korrekt i.
	Tetra FF filterfleece er kraftigt tilsmudset.	Udskift Tetra FF filterfleece.
	Smuds i impeller-huset.	Rengør impelleren under varmt vand.
	Vandet cirkulerer ikke.	Placer udløbsrøret over vandspejlet, og tryk på startknappen.
	Der bruges filtermateriale/reservedele fra en anden producent.	Brug kun originale dele fra Tetra.
Der kommer luft ind i filtret.	Afstanden mellem filter og vandspejl i akvariet er for lille.	Placer filterhovedets overkant mindst 10 cm under vandspejlet.
	Filtermateriale tilstoppet. Rengør filtermaterialelet.
	Der kommer luft ind gennem indsugningsrøret.	Læg slangen mellem indsugningsrør og filter under akvariets vandspejl.Udskift tætningsringen på indsugningsrøret.
Filtret starter ikke, som det skal.	Filtermateriale utilstrækkeligt rengjort.	Rengør filtermaterialet.
	Filtermateriale er fyldt i net. Fyld ikke filtermateriale i net eller nylonstrømper, da filtret stopper til.
Unormale lyde, når filtret startes.	Der kommer luft ind gennem slangeforbindelsen.	Tilslut slangerne korrekt.
	Der er luft i filtret. Ryst filtret forsigtigt for at fjerne luften.
Unormale lyde fra filtret under driften	Skumforfilter tilstoppet. Rengør skumforfiltret.
	Flowmængde for lav Åbn afspærringshanen for at øge flowmængden.
	Tætningsringe utilstrækkeligt smurt. Smør tætningsringene med rigeligt almindeligt smøremiddel, f.eks. vaseline.
	Uregelmæssig vandcirkulation på grund af manglende vandindtag.	Træk netstikket ud, og tag filtret i drift igen.
	Afstanden mellem filter og vandspejl i akvariet er for lille.	Placer filterhovedets overkant mindst 10 cm under vandspejlet.
	Der er luft i filtret. Ryst filtret forsigtigt for at fjerne luften.
	Ca. hver 10. sekund er der en lyd af luft, der trænger ud af udløbsrøret.	Når vandplanterne ånder via fotosyntese og på grund af bakterier dannes der luftbobler, der forårsager disse lyde. Der skal ikke gøres no-get.
	Der er trykket på startknappen. Tryk aldrig på startknappen, når filtret kører. Kontroller, at ingen genstande ved en fejl trykkes mod startknappen.

TEKNISKE DATA

Beskrivelse EX 400 Plus EX 600 Plus EX 800 Plus EX 1200 Plus
Mærkespænding		V	AC		230
Mærkefrekvens		Hz	50
Effektforbrug		W	5,5	7,5	10,5	19,5
Flowmængde i tomgang(uden filtermateriale og slange)		l/h	450	630	790	1300
Flowmængde i drift l/h 320 360 430 810
Egnet akvariestørrelse I			10–80	60-120 100-300		200-500
Filterkapacitet		I	3,2	5,7	6,6	12,0
Antal filterkurve			2	3	4	4
Indvendig slangediameter		mm	12	12	12	16
Mål	Længde	mm	211,6	211,6	211,6	263,2
	Bredde	mm	211,6	211,6	211,6	263,2
	Højde	mm	314,0	364,0	412,0	495,1
Længde tilslutningskabel		m	1,65

GARANTI

Tetra yder tre års garanti fra købsdato. Gem din kassebon! Der gives ingen garanti i tilfælde af ukorrekt behandling, ved normal slitage samt ved ulovlige indgreb i enhedens elektronik. I tilfælde af reklamationer bedes du henvende dig til din forhandler eller til Tetra GmbH, Tetra Technik Service Center, postboks 1580, D-49304 Melle, Tyskland.

DLA TWOJEGO BEZPIECZEŃSTWA
