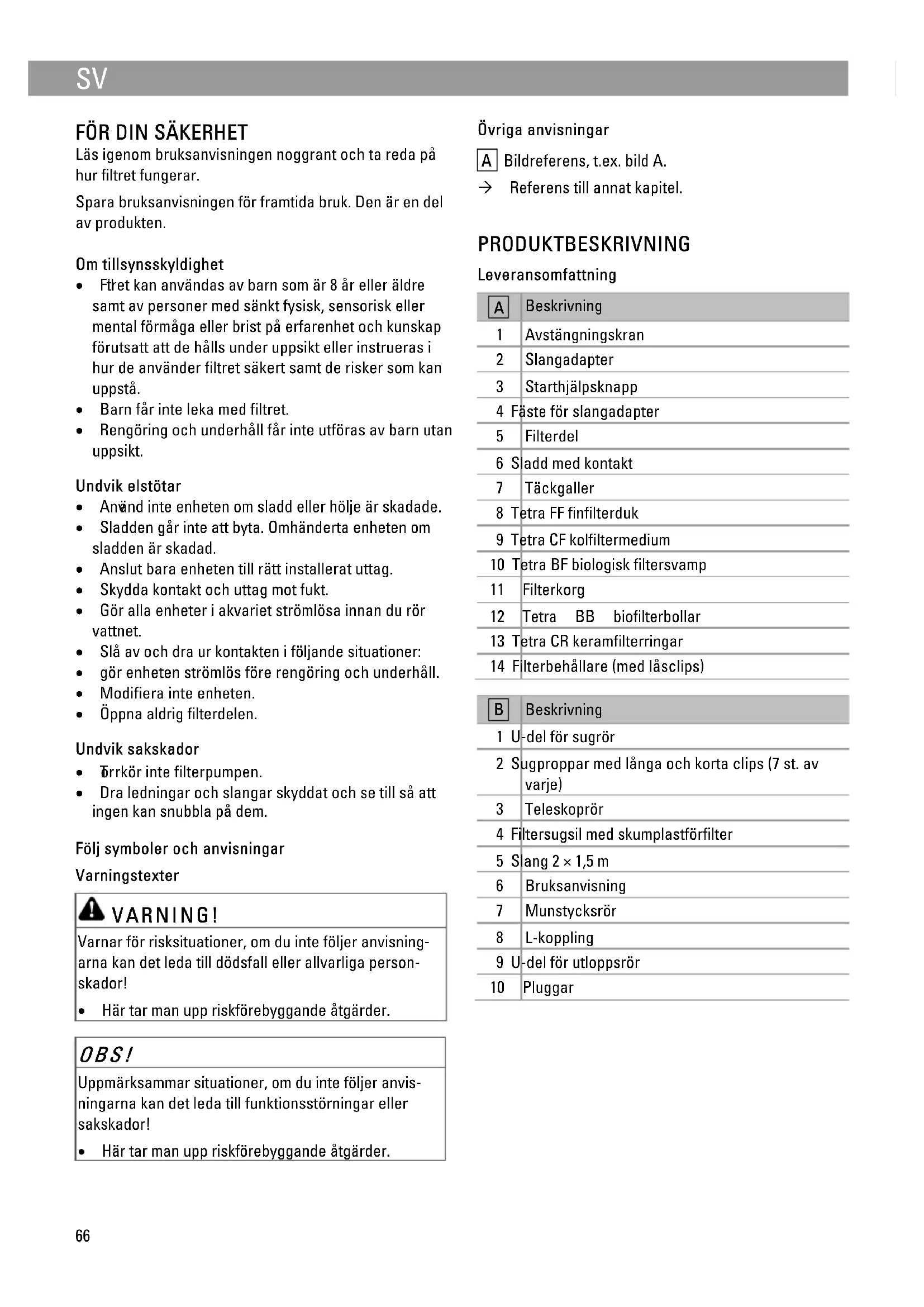

BRUKSANVISNING EX 400 Plus TETRA

Läs igenom bruksanvisningen noggrant och ta reda på hur filtret fungerar. Spara bruksanvisningen för framtida bruk. Den är en del av produkten. Om tillsynsskyldighet Fil tret kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder filtret säkert samt de risker som kan uppstå. Barn får inte leka med filtret. Rengöring och underhåll får inte utföras av barn utan uppsikt. Undvik elstötar Anv

nd inte enheten om sladd eller hölje är skadade. Sladden går inte att byta. Omhänderta enheten om sladden är skadad. Anslut bara enheten till rätt installerat uttag. Skydda kontakt och uttag mot fukt. Gör alla enheter i akvariet strömlösa innan du rör vattnet. Slå av och dra ur kontakten i följande situationer: gör enheten strömlös före rengöring och underhåll. Modifiera inte enheten. Öppna aldrig filterdelen. Undvik sakskador

rkör inte filterpumpen. Dra ledningar och slangar skyddat och se till så att ingen kan snubbla på dem. Följ symboler och anvisningar Varningstexter VARNING! Varnar för risksituationer, om du inte följer anvisning- arna kan det leda till dödsfall eller allvarliga person- skador! Här tar man upp riskförebyggande åtgärder. OBS

Uppmärksammar situationer, om du inte följer anvis- ningarna kan det leda till funktionsstörningar eller sakskador! Här tar man upp riskförebyggande åtgärder. Övriga anvisningar A Bildreferens, t.ex. bild A. Referens till annat kapitel. PRODUKTBESKRIVNING Leveransomfattning

Beskrivning 1 Avstängningskran 2 Slangadapter 3 Starthjälpsknapp 4 Fäste för slangadapter 5 Filterdel 6 Sladd med kontakt 7 Täckgaller 8 Tetra FF finfilterduk 9 Tetra CF kolfiltermedium 10 Tetra BF biologisk filtersvamp 11 Filterkorg 12 Tetra BB biofilterbollar 13 Tetra CR keramfilterringar 14 Filterbehållare (med låsclips)

Beskrivning 1 U-del för sugrör 2 Sugproppar med långa och korta clips (7 st. av varje) 3 Teleskoprör 4 Filtersugsil med skumplastförfilter 5 Slang 2 × 1,5 m 6 Bruksanvisning 7 Munstycksrör 8 L-koppling 9 U-del för utloppsrör 10 PluggarSV

Avsedd användning EX 400 Plus, EX 600 Plus, EX 800 Plus, EX 1200 Plus får bara användas för följande: rening av akvarievatten. drift med söt- och havsvatten. drift enligt tekniska data. Följande begränsningar gäller för enheten: bara för drift med vattentemperaturer från +4°C … +35°C. ska stå utanför akvariet. ställ aldrig i vatten. använd bara i slutna utrymmen. använd bara för privat akvariebruk.

Ta av slangadaptern Du måste ta av slangadaptern innan du tar av filterde- len. Förutsättning: kontakten är urdragen. båda avstängningskranarna är stängda. Gör såhär:

1. Fäll upp höljet på slangadaptern.

2. Vrid upp låsspaken till anslaget i läget "Lås öppet".

3. Ta av slangadaptern från filterdelen.

Sätt på slangadaptern Gör såhär:

1. Fäll upp höljet på slangadaptern.

2. Vrid låsspaken till läget "Lås öppet".

3. Sätt slangadaptern i sitt urtag och tryck in till ansla-

4. Vrid låsspaken till anslaget i läget "Lås stängt" och fäll

Ta av filterdelen Du tar av filterdelen för rengöring och underhåll samt för att byta filtermaterial. Förutsättning: slangadaptern är avtagen. ( Ta av slangadaptern) Gör såhär:

1. Dra alla fyra låsclipsen på filterbehållaren uppåt så

2. Fäll ned låsclipsen.

3. Ta av filterdelen.

Sätta på filterdelen Gör såhär:

1. Rikta filterdelen så att röret sitter över täckgallrets

2. Sätt filterdelen på behållaren och fixera med fyra

3. Sätt på slangadaptern. ( Sätt på slangadaptern)

UPPSTÄLLNING OCH ANSLUTNING

Förbereda filtermaterialen Det medföljer några filtermaterial vid utleverans. Du måste packa upp och rengöra dem före användning. Förutsättning: filterdelen är avtagen. ( Ta av filterdelen) Gör såhär:

1. Ta ut täckgaller, alla filterkorgar och -material ur fil-

2. Packa upp filtermaterialen, omhänderta förpackning-

3. Skölj av alla filtermaterial ordentligt med varmt kran-

vatten. Fylla filterbehållaren Du m

ste lägga i filtermaterialen i rätt ordning i filterbe- hållaren. Förutsättning: filterdelen är avtagen. ( Ta av filterdelen) Filtermaterialen är förberedda. ( Förbereda filter- materialen) Gör såhär: A G

1. Du måste sätta i täckgaller, filterkorgar och filter-

material i rätt ordning i filterbehållaren. – Rikta in täckgaller och filterkorgar så att deras pil- markeringar pekar åt samma håll som pilen på fil- terbehållaren.

2. Stäng filtret ( Sätta på filterdelen).SV

Ansluta slangen till slangadaptern Du gör likadant på ingång IN som på utgång OUT. Gör såhär:

1. Sätt avstängningskranen på slangadapterns anslut-

ning och dra åt muttern medurs för hand.

2. Sätt på slangen på slanganslutningen.

3. Dra åt slanglåsmuttern moturs.

Montera sug- och utloppsrör Gör såhär: B I

1. Sätt ihop sugröret som bilden visar och fäst lodrätt

med sugpropparna på insidan av akvariet.

2. Sätt ihop utloppsröret som bilden visar och fäst

vågrätt med sugpropparna över vattenytan på insidan av akvariet. – Korta utloppsröret, om det behövs.

3. Anslut slangen från filtrets ingång IN till sugröret.

4. Anslut slangen från filtrets ingång OUT till utloppsrö-

Om slangen är veckad eller vriden, så påverkar det fil- terfunktionen. Dra slangen så den inte är veckad eller vriden. Korta slangen, om det behövs. Ställa upp filtret

Ställ upp filtret inom angivet avståndsintervall till vatten- ytan i akvariet, så undviker du funktionsstörningar. Filter Avstånd A EX 400 Plus 40 … 150 cm EX 600 Plus 50 … 150 cm EX 800 Plus 60 … 150 cm EX 1200 Plus 80 … 150 cm DRIFTSÄTTNING VARNING! Farlig elspänning! Risk för dödsfall eller allvarliga personskador pga. elstötar. Sätt bara i kontakten i rätt installerat uttag. Sätt aldrig i kontakten i uttaget om filter, slangar, sladd eller kontakt är skadade. OBS

Pumpen får inte gå torrt. Pumpen blir förstörd! Kontrollera vattennivå och cirkulation i filter och akvarium regelbundet. OBS

Risk för vattenskador pga. läckande ledningar! Täthetskontrollera alla slangar och anslutningar di- rekt efter filterstarten. Dra genast ur kontakten och stäng avstängnings- kranarna vid läckage. Använd inte filtret förrän läckaget är åtgärdat. Gör om täthetskontrollen efter ca 30 minuters an- vändning. Gör såhär:

1. Öppna avstängningskranarna på ingång IN och på ut-

2. Tryck sedan snabbt på starthjälpsknappen tills filtret

börjar bli vattenfyllt.

3. Vänta tills du ser vatten i slangen till utloppsröret.

4. Sätt i filtrets kontakt i uttaget.

– Pumpen i filterdelen slår på automatiskt.

– Ställ in det flöde du vill ha med avstängningskra- nen på ingång IN. – Lämna avstängningskranen på utgång OUT helt öppen.SV

VARNING! Farlig elspänning! Risk för dödsfall eller allvarliga personskador pga. elstötar. Slå av enheten, dra ur kontakten och säkra enheten så den inte går att slå på av misstag innan börjar ar- beta på den. Återställ alla driftförutsättningar igen när arbetena är klara. Underhållsintervall Komponenter Kontroll Rengöring Byte Tetra FF finfilterduk – – varje månad Tetra CF kolfiltermedium – – med 2 till 4 veckors intervall Tetra BB biofilterbollar var 12:e månad vid igensättning pga. extrem smuts när det inte går att skölja bort smutsen på ytan Tetra BF biologisk filters- vamp var 6:e månad när det syns smuts vid kon- troll var 12:e månad Tetra CR keramfilterringar var 12:e månad vid igensättning pga. extrem smuts när det inte går att skölja bort smutsen på ytan Impeller – när motorn inte går eller vattenflödet är begränsat

Rengöra/byta filtermaterial Använd inte rengöringsmedel eller kemiska lösningar. Rengör eller byt filtersvamparna med tidsförskjutning om du har flera filtersvampar. Det skonar de nyttiga filterbakterierna och ger bra biologisk vattenrening. OBS

Vanligt kranvatten förstör bakteriekulturen i filter- materialen. Det påverkar reningseffekten! Rengör bara filtermaterialen med akvarievatten. Förutsättning: filterdelen är avtagen. ( Ta av filterdelen) Gör såhär:

la filtermaterial ur filterbehållaren.

2. Rengör filterbollarna, -svamparna och keramfilter-

ringarna ordentligt med akvarievatten.

3. Är bytesintervallet uppnått, byt resp. filtermaterial.

Rengöra/byta impeller Föru tsättning: filterdelen är avtagen. ( Ta av filterdelen) Gör såhär:

1. Vrid höljet moturs till läget "open" och ta av det.

2. Rengör hölje och impeller i varmt kranvatten.

– Byt skadade delar.

3. Sätt ihop delarna i omvänd ordning.

4. Vrid höljet medurs till läget "close".

Rengöra/byta filterdelstätning Förutsättning: filterdelen är avtagen. ( Ta av filterdelen) Gör såhär:

1. Ta av filterdelstätningen och rengör i varmt kranvat-

ten. – Byt skadade filterdelstätningar.

2. Sätt på filterdelstätningen.

– Filterdelstätningen ska ligga tätt an mot filterdelen överallt.SV

Rengöra skumplastförfiltret

måste rengöra skumplastförfiltret om det är jätte- smutsigt. Gör såhär:

1. Dra av skumplastförfiltret från filtersugsilen och ren-

gör i rent, varmt kranvatten. FÖRVARING Gör såhär:

1. Dra ur kontakten.

2. Få bort vattnet ur filtret, rengör filter och filter-

material. ( Rengöring och underhåll)

Fela ktigt omhändertagande kan ge miljöskador! Omhänderta förpackningsmaterial miljövän- ligt enligt gällande, lagstiftade bestämmelser. Gör filtret oanvändbart genom att skära av sladden och släng i återvinningen. FELSÖKNING Fel Möjlig orsak Åtgärd Det går inte fästa filter- delen på filterbehålla- ren. Pilarna på filterkorgar och filterbehållare pekar inte åt samma håll, filterkorgarna är felmonterade. Montera filterkorgarna rätt. Filterkorgarna innehåller för mycket filter- material. Ta ur överflödigt filtermaterial. Filterdelen läcker, det rinner ut vatten. Låsclipsen är inte riktigt stängda. Stäng låsclipsen ordentligt. Det finns smuts eller främmande föremål på filterbehållare eller filterdelstätning. Rengör alla ställen som kommer i kontakt med filterdelstätning och filterbehållare. Filterdelstätningen är felaktigt påsatt, ska- dad eller saknas. Sätt på filterdelstätningen ordentligt eller byt den. Kanten på filterdelen är skadad. Byt filterdel. Slangadaptern är felaktigt påsatt. Sätt på slangadaptern ordentligt. Motorn går inte. Strömmatningen bruten. Återställ strömmatningen. Impelleraxeln är bruten. Byt impeller Impellern saknas eller är igensatt av främ- mande föremål. Sätt i resp. rengör impellern. Minskat vattenflöde. Slangadaptern är jättesmutsig. Ta av slangadaptern och rengör i varmt kran- vatten. Slangarna hindrar vattenflödet. Se till så att slangarna inte är veckade eller vridna. Slangarna är jättesmutsiga. Skölj ur sug- och inloppsrör i kranvatten på högt tryck. Filtersugsilen igensatt. Ta bort alla främmande föremål och smuts. Filtermaterialet är igensatt. Rengör filtermaterialet med akvarievatten. Filtermaterialet var fyllt i nät. Fyll inte filtermaterialet i nät eller nylonstrum- por, det sätter igen filtret. Felsammansatt filtermaterial. Fyll i rätt filtermaterial.SV

Fel Möjlig orsak Åtgärd Tetra FF finfilterduken är jättesmutsig. Byt Tetra FF finfilterduk. Smuts i impellerhuset. Rengör impellern i varmt kranvatten. Minskat vattenflöde. Vattnet cirkulerar inte. Placera utloppsröret över vattenytan och tryck på starthjälpsknappen. Du har använt filtermaterial/reservdelar från pirattillverkare. Använd bara originaldelar från Tetra. Filtret drar in luft. För litet avstånd mellan filter och vatten- nivå i akvariet. Placera filterdelens överkant minst 10 cm un- der vattenytan. Filtermaterialet är igensatt. Rengör filtermaterialet. Det tränger in luft via sugröret. Dra slangen mellan sugrör och filter under vattenytan i akvariet. Byt tätningsring på sugröret. Filtret går inte igång felfritt. Filtermaterialet är inte tillräckligt rengjort. Rengör filtermaterialet. Filtermaterialet var fyllt i nät. Fyll inte filtermaterialet i nät eller nylonstrum- por, det sätter igen filtret. Avvikande ljud vid fil- terstart. Det tränger in luft via slanganslutningen. Anslut slangarna ordentligt. Filtret drar in luft. Skaka filtret försiktigt så att luften kommer ut. Avvikande ljud vid fil- terdrift. Skumplastförfiltret är igensatt. Rengör skumplastförfiltret. För lågt flöde Öppna avstängningskranarna, så ökar flödet. Tätningsringarna är inte tillräckligt infet- tade. Fetta in tätningsringarna ordentligt med vanligt smörjmedel, t.ex. vaselin. Ojämn vattencirkulation pga. bristande vat- tensug. Dra ur kontakten och driftsätt filtret igen. För litet avstånd mellan filter och vatten- nivå i akvariet. Placera filterdelens överkant minst 10 cm un- der vattenytan. Filtret drar in luft. Skaka filtret försiktigt så att luften kommer ut. Det tränger ut luft ljudligt från utloppsröret med ca 10 s intervall. Vattenväxternas andning via fotosyntesen och bakterier gör att det bildas luftblåsor som ger ljud ifrån sig. Kräver ingen åtgärd. Starthjälpsknappen är intryckt. Tryck aldrig på starthjälpsknappen när filtret är igång. Se till så att inga föremål kan trycka på start- hjälpsknappen av misstag.SV

TEKNISKA DATA Beskrivning EX 400 Plus EX 600 Plus EX 800 Plus EX 1200 Plus Märkspänning V AC 230 Märkfrekvens Hz 50 Upptagen effekt W 5,5 7,5 10,5 19,5 Obelastat flöde (utan filtermaterial och slang) l/h 450 630 790 1300 Driftflöde l/h 320 360 430 810 Lämplig akvariestorlek l 10–80 60-120 100-300 200-500 Filterkapacitet l 3,2 5,7 6,6 12,0 Antal filterkorgar 2 3 4 4 Invändig slang-Ø mm 12 12 12 16 Mått Längd mm 211,6 211,6 211,6 263,2 Bredd mm 211,6 211,6 211,6 263,2 Höjd mm 314,0 364,0 412,0 495,1 Sladdlängd m 1,65 GARANTI Tetra ger 3 års garanti från inköpsdatum. Spara kas- sakvittot! Garantin gäller inte vid felaktig användning, för normalt slitage samt vid otillåtna, tekniska ingrepp på enheten. Vänd dig till din återförsäljare eller Tetra GmbH, Tetra Technik Service Center, Postfach 1580, DE-49304 Melle, Tyskland vid reklamationer.DA
