MANUALE UTENTE EX 400 Plus TETRA

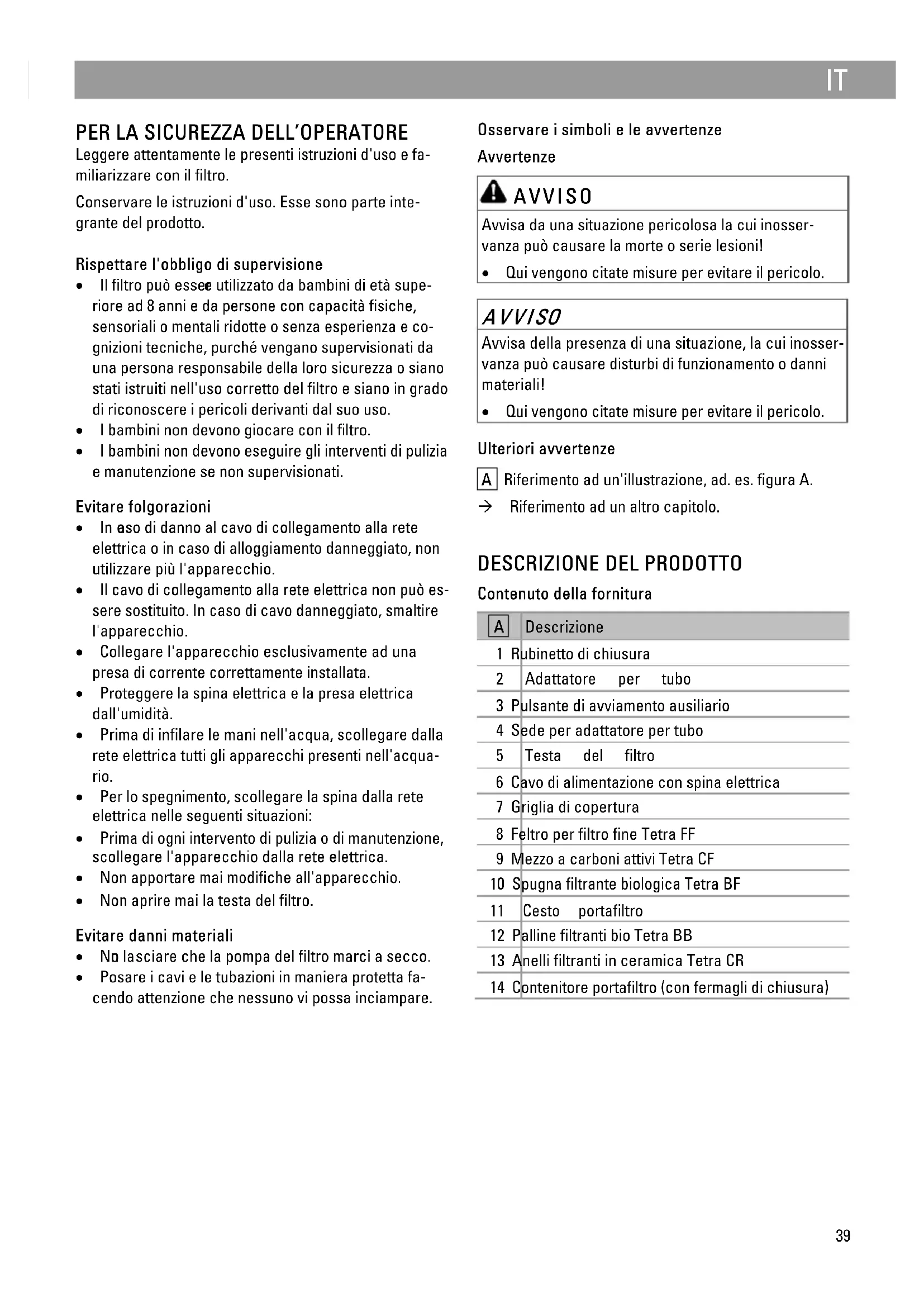

Leggere attentamente le presenti istruzioni d'uso e familiarizzare con il filtro.

Conservare le istruzioni d'uso. Esse sono parte integrante del prodotto.

Rispettare l'obbligo di supervisione

• Il filtro può essee utilizzato da bambini di età superiore ad 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o senza esperienza e cognizioni tecniche, purché vengano supervisionati da una persona responsabile della loro sicurezza o siano stati istruiti nell'uso corretto del filtro e siano in grado di riconoscere i pericoli derivanti dal suo uso.
  • I bambini non devono giocare con il filtro.
• I bambini non devono eseguire gli interventi di pulizia e manutenzione se non supervisionati.

Evitare folgorazioni

• In aso di danno al cavo di collegamento alla rete elettrica o in caso di alloggiamento danneggiato, non utilizzare più l'apparecchio.
• Il cavo di collegamento alla rete elettrica non può essere sostituito. In caso di cavo danneggiato, smaltire l'apparecchio.
• Collegare l'apparecchio esclusivamente ad una presa di corrente correttamente installata.
• Proteggere la spina elettrica e la presa elettrica dall'umidità.
• Prima di infilare le mani nell'acqua, scollegare dalla rete elettrica tutti gli apparecchi presenti nell'acquario.
• Per lo spegnimento, scollegare la spina dalla rete elettrica nelle seguenti situazioni:
• Prima di ogni intervento di pulizia o di manutenzione, scollegare l'apparecchio dalla rete elettrica.
  • Non apportare mai modifiche all'apparecchio.
  • Non aprire mai la testa del filtro.

Evitare danni materiali

• No lasciare che la pompa del filtro marci a secco.
• Posare i cavi e le tubazioni in maniera protetta facendo attenzione che nessuno vi possa inciampare.

Osservare i simboli e le avvertenze

Avvertenze

AVVISO

Avvisa da una situazione pericolosa la cui inosservanza può causare la morte o serie lesioni!

- Qui vengono citate misure per evitare il pericolo.

AVVISO

Avvisa della presenza di una situazione, la cui inosservanza può causare disturbi di funzionamento o danni materiali!

- Qui vengono citate misure per evitare il pericolo.

Ulteriori avvertenze

A Riferimento ad un'illustrazione, ad. es. figura A.

→ Riferimento ad un altro capitolo.

DESCRIZIONE DEL PRODOTTO

Contenuto della fornitura

A	Descrizione
1	Rubinetto di chiusura
2	Adattatore per tubo
3	Pulsante di avviamento ausiliario
4	Sede per adattatore per tubo
5	Testa del filtro
6	Cavo di alimentazione con spina elettrica
7	Griglia di copertura
8	Feltro per filtro fine Tetra FF
9	Mezzo a carboni attivi Tetra CF
10	Spugna filtrante biologica Tetra BF
11	Cesto portafiltro
12	Palline filtranti bio Tetra BB
13	Anelli filtranti in ceramica Tetra CR
14	Contenitore portafiltro (con fermagli di chiusura)
B	Descrizione
1	Elemento a U per tubo di aspirazione
2	Ventose con fermagli lunghi e corti(7 pezzi ognuno)
3	Tubo telescopico
4	Vaglio aspirazione filtro con prefiltro in espanso
5	Tubo flessibile 2 x 1,5 m
6	Istruzioni per l'uso
7	Tubo ugelli
8	Elemento di collegamento a L
9	Elemento a U per tubo di scarico
10	Tappo di chiusura

Uso consentito

EX 400 Plus, EX 600 Plus, EX 800 Plus, EX 1200 Plus deve essere utilizzato esclusivamente come segue:

• Per la pulizia di acqua per acquari.
• Per l'uso con acqua dolce e acqua marina.
- Funzionamento in rispetto dei dati tecnici.

Per gli apparecchi valgono le seguenti restrizioni:

• funzionamento solo ad una temperatura dell'acqua di +4 °C ... +35 °C.
• Installare solo all'esterno dell'acquario. Non immergere mai nell'acqua.
• Utilizzare esclusivamente in locali chiusi.
• Utilizzare esclusivamente in applicazioni di acquaristica.

ACCESSO AL FILTRO

Rimozione dell'adattatore per tubo

L'adattatore per tubo viene rimosso prima di rimuovere la testa filtro.

Condizione preliminare:

• La spina elettrica è scollegata dalla rete elettrica.
• Entrambi i rubinetti di chiusura sono chiusi.

Procedura:

C

1. Alzare la copertura sull'adattatore per tubo.
2. Alzare la leva di serraggio e ruotarla sino alla battuta nella posizione "Serratura aperta".
3. Sfilare l'adattatore per tubo dalla testa filtro.

Applicazione dell'adattatore per tubo

Procedura:

D

1. Alzare la copertura sull'adattatore per tubo.
2. Ruotare la leva di serraggio nella posizione "Serratura aperta".
3. Inserire l'adattatore per tubo nella sagomatura dedicata e premerlo sino alla battuta nella testa filtro.
4. Ruotare la leva di serraggio sino alla battuta nella posizione "Serratura chiusa" e abbassarla.
5. Abbassare la copertura.

Rimozione della testa filtro

La testa filtro viene rimossa per la pulizia e la manutenzione e per la sostituzione del materiale filtrante.

Condizione preliminare:

- L'adattatore per tubo è rimosso. (→ Rimozione dell'adattatore per tubo)

Procedura:

E

1. Tirare verso l'alto tutti e quattro i fermagli del contenitore portafiltro, per aprirlo.
2. Ribaltare verso il basso i fermagli di chiusura.
3. Rimuovere la testa filtro.

Applicazione della testa filtro

Procedura:

F

1. Orientare la testa filtro in maniera tale che il tubo si trovi sopra l'apertura di passaggio della griglia di copertura.
2. Piazzare la testa filtro sopra il contenitore e serrarla con i quattro fermagli di chiusura.
3. Applicare l'adattatore per tubo. (→ Applicazione dell'adattatore per tubo)

POSA E COLLEGAMENTO

Preparazione dei materiali filtranti

In stato di fornitura, alcuni materiali filtranti sono imballati. Prima dell'uso essi devono essere disimballati e puliti.

Condizione preliminare:

- La testa filtro è rimossa. (→ Rimozione della testa filtro)

Procedura:

A

1. Estrarre dal contenitore portafiltro la griglia di copertura, tutti i cesti portafiltro e tutti i materiali filtranti.
2. Disimballare i materiali filtranti, smaltire gli imballaggi in maniera ecosostenibile.
3. Risciacquare a fondo tutti i materiali filtranti con acqua corrente calda.

Riempimento del contenitore portafiltro

I materiali filtranti devono essere posizionati nel contenitore portafiltro nella giusta sequenza.

Condizione preliminare:

• La testa filtro è rimossa. (→ Rimozione della testa filtro)
• I materiali filtranti sono preparati. (→ Preparazione dei materiali filtranti)

Procedura:

A G

1. Inserire nel contenitore portafiltro la griglia di copertura, i cesti portafiltro e i materiali filtranti nella giusta sequenza.
2. Durante tale operazione, allineare la griglia di copertura e i cesti portafiltro in maniera tale che le frecce ivi riportate siano rivolte nella stessa direzione della freccia riportata sul contenitore portafiltro.
3. Chiudere il filtro (→ Applicazione della testa filtro).

Collegamento del tubo flessibile all'adattatore per tubo

La procedura è la stessa per l'entrata IN e per l'uscita OUT.

Procedura:

H

1. Posizionare il rubinetto di chiusura sull'attacco dell'adattatore per tubo e stringere il dado a mano in senso orario.
2. Infilare il tubo flessibile sul raccordo di attacco del tubo flessibile.
3. Serrare il dado di serraggio del tubo flessibile in senso antiorario.

Montaggio del tubo di aspirazione e del tubo di scarico

Procedura:

B I

1. Assemblare come illustrato il tubo di aspirazione e fissarlo con le ventose verticalmente alla parete interna dell'acquario.

2. Assemblare come illustrato il tubo di scarico e fissarlo con le ventose orizzontalmente e al di sopra della superficie dell'acqua alla parete interna dell'acquario.
   Se necessario, accorciare il tubo di scarico.

3. Collegare il tubo proveniente dall'entrata IN del filtro con il tubo di aspirazione.

4. Collegare il tubo proveniente dall'uscita OUT del filtro con il tubo di scarico.

AVVISO

Delle eccessive pieghe o delle torsioni nel tubo flessibile compromettono il funzionamento del filtro.

• Posare il tubo flessibile senza pieghe eccessive o torsioni.
• Se necessario, accorciare il tubo flessibile.

Posa del filtro

J

Posare il filtro all'intervallo di distanza prescritto rispetto allo specchio dell'acqua, al fine di evitare disturbi di funzionamento del filtro.

Filtro Distanza A
EX 400 Plus 40 ... 150 cm
EX 600 Plus 50 ... 150 cm
EX 800 Plus 60 ... 150 cm
EX 1200 Plus 80 ... 150 cm

MESSA IN FUNZIONE

AVVISO

Pericolosa tensione elettrica!

Morte o serie lesioni per folgorazione.

• Infilare la spina elettrica esclusivamente in una presa di corrente correttamente installata.
• Non infilare mai la spina elettrica nella presa elettrica se il filtro, i tubi flessibili, il cavo di alimentazione o la spina elettrica sono danneggiati.

AVVISO

La pompa non deve mai marciare a secco. La pompa verrebbe irrimediabilmente danneggiata!

- Controllare regolarmente il livello dell'acqua e la circolazione nel filtro e nell'acquario.

AVVISO

Pericolo di danni da acqua in caso di tubazioni non stagne!

• Immediatamente dopo aver avviato il filtro, controllare la tenuta di tutti i tubi flessibili e tutti i collegamenti.
• In caso di anermeticità, estrarre immediatamente la spina elettrica e chiudere i rubinetti di chiusura.
• Rimettere in funzione il filtro dopo che l'anermeticità è stata riparata.
• Ripetere il controllo di tenuta dopo ca. 30 minuti di funzionamento.

Procedura:

1. Aprire completamente i rubinetti di chiusura dell'entrata IN e dell'uscita OUT.
2. In rapida sequenza, premere il pulsante di avviamento ausiliario sino a che il filtro inizia a riempirsi di acqua.
3. Attendere sino a che è possibile vedere acqua nel tubo flessibile verso il tubo di scarico.
4. Infilare la spina elettrica del filtro nella presa elettrica.
5. La pompa nella testa filtro si accende automaticamente.
6. Regolare la portata.
7. Con il rubinetto di chiusura sull'entrata IN, regolare la portata desiderata.
8. Il rubinetto di chiusura all'uscita OUT rimane completamente aperto.

PULIZIA E MANUTENZIONE

AVVISO

Pericolosa tensione elettrica!

Morte o serie lesioni per folgorazione.

• Prima di procedere ai lavori, spegnere l'apparecchio, estrarre la spina elettrica e proteggere l'apparecchio da accensione accidentale.
• Al termine dei lavori, ripristinare tutte le condizioni necessarie per la messa in funzione.

Intervalli di manutenzione

Componente Controllo Pulizia Sostituzione
Feltro per filtro fine Tetra FF	- - mensile
Filtro a carboni attivi medium Tetra CF	- - ogni 2 - 4 settimane
Palline filtranti bio Tetra BB	ogni 12 mesi in caso di intasamento da sporcizia estrema	se la sporcizia superficiale non può essere rimossa tramite risciacquo
Spugna filtrante biologica Tetra BF	ogni 6 mesi se durante il controllo è visibile della sporcizia	ogni 12 mesi
Anelli filtranti in ceramica Tetra CR	ogni 12 mesi in caso di intasamento da sporcizia estrema	se la sporcizia superficiale non può essere rimossa tramite risciacquo
Girante - se il motore non gira o se la portata d'acqua è ridotta		-

Pulizia/Sostituzione dei materiali filtranti

• Nonutilizzare detergenti o soluzioni chimiche.
- In caso di più spugne filtranti, pulire o sostituire le spugne filtranti ad intervalli temporali distinti. In tale maniera gli utili batteri presenti nelle spugne non vengono completamente eliminati e possono garantire una buona pulizia biologica dell'acqua.

AVVISO

La normale acqua di rubinetto distrugge le colture di batteri presenti nei materiali filtranti. Ciò compromette l'effetto di pulizia!

- Per la pulizia dei materiali filtranti, utilizzare esclusivamente acqua dell'acquario.

Condizione preliminare:

- La testa filtro è rimossa. (→ Rimozione della testa filtro)

Procedura:

1. Estrar re tutti i materiali filtranti dal contenitore porta-filtro.
2. Pulire le palline filtranti, le spugne filtranti e gli anelli filtranti in ceramica con acqua dell'acquario.
3. Se l'intervallo di sostituzione è raggiunto, sostituire il rispettivo materiale filtrante.

Pulizia/Sostituzione della girante

Condizione preliminare:

- La testa filtro è rimossa. (→ Rimozione della testa filtro)

Procedura:

K

1. Ruotare il cappuccio di copertura in senso antiorario nella posizione "open" e rimuoverlo.
2. Pulire il cappuccio di copertura e la girante sotto acqua di rubinetto calda.
3. Sostituire le parti danneggiate.
4. Assemblare le parti in sequenza inversa.
5. Ruotare il cappuccio di copertura in senso orario, nella posizione "close".

Pulizia/Sostituzione della guarnizione della testa filtro

Condizione preliminare:

- La testa filtro è rimossa. (→ Rimozione della testa filtro)

Procedura:

L

1. Rimuovere la guarnizione della testa filtro e pulirla sotto acqua di rubinetto calda.
2. Sostituire la guarnizione danneggiata della testa filtro.
3. Applicare la guarnizione della testa filtro.
4. La guarnizione della testa filtro deve poggiare saldamente in ogni punto alla testa filtro.

Pulizia del prefiltro in espanso

Il prefiltro in espanso deve essere pulito in caso di forte imbrattamento.

Procedura:

M

1. Sfilare il prefiltro in espanso dal vaglio di aspirazione filtro e pulirlo con acqua di rubinetto chiara e calda.

CONSERVAZIONE

Procedura:

1. Estrarre la spina elettrica.
2. Rimuovere l'acqua dal filtro, pulire il filtro e i materiali filtranti. (→ Pulizia e manutenzione)
3. Conservare il filtro in un luogo asciutto.

SMALTIMENTO

AVVISO

Errori nello smaltimento causano danni ambientali!

• Smaltire i materiali di imballaggio in maniera ecosostenibile, secondo le disposizioni di legge vigenti.
• Rendere il filtro inutilizzabile tramite taglio della tubazione flessibile e smaltirlo tramite l'apposito sistema di ritiro e smaltimento.

ELIMINAZIONE DEI DISTURBI

Disturbo Possibile causa	Rimedio
La testa filtro non si lascia fissare sul contenitore portafiltro.	Le frecce sui cesti portafiltro e sul contenitore portafiltro non mostrano tutte nella stessa direzione, i cesti portafiltro sono montati in maniera errata.	Montare correttamente i cesti portafiltro.
	I cesti portafiltro contengono troppo materiale filtrante.	Prelevare il materiale filtrante in eccesso.
Testa filtro anermetica, fuoriesce acqua.	Fermagli di chiusura non correttamente chiuso.	Chiudere con cura i fermagli di chiusura.
	Sul contenitore portafiltro o sulla guarnizione della testa filtro vi sono sporco o corpi estranei.	Pulire tutti i punti in cui la guarnizione della testa filtro e il contenitore del filtro entrano in contatto.
	La guarnizione della testa filtro è montata male, danneggiata o mancante.	Inserire correttamente la guarnizione della testa filtro o sostituirla.
	Il bordo della testa filtro è danneggiata. Sostituire la testa filtro.
	L'adattatore per tubo è montato in maniera errata.	Applicare correttamente l'adattatore per tubo.
Il motore non funziona.	L'alimentazione della corrente è interrotta.	Realizzare l'alimentazione di corrente.
	Lo stelo della girante è rotto. Sostituire la girante.
	La girante manca o è bloccata da corpi estranei.	Inserire la girante e pulirla.
Portata di acqua ridotta	L'adattatore per tubo è molto sporco. Rimuovere l'adattatore per tubo e pulirlo sotto acqua di rubinetto calda.
	I tubi flessibili impediscono il flusso di acqua.	Eliminare le pieghe eccessive e le torsioni nei tubi flessibili.
	I tubi flessibili sono molto sporchi.	Risciacquare i tubi flessibili, il tubo di aspirazione e il tubo di scarico sotto alta pressione con acqua di rubinetto.
	Vaglio di aspirazione filtro intasato. Rimuovere tutti i corpi estranei e la sporcizia.
	Materiale filtrante intasato. Pulire il materiale filtrante con acqua dell'acquario.
	Il materiale filtrante è stato riempito in reti. Non riempire materiale filtrante in reti o in calze di nylon, in quanto il filtro si intasa.
	Materiale filtrante assemblato male. Riempire correttamente il materiale filtrante.
	Il feltro del filtro fine Tetra FF è molto sporco.	Sostituire il feltro per filtro fine Tetra FF.
	Sporcizia nell'alloggiamento della girante. Pulire la girante sotto acqua di rubinetto calda.
	L'acqua non circola. Posizionare il tubo di scarico sopra allo specchio dell'acqua e premere il pulsante di avviamento ausiliario.
	È stato usato materiale filtrante/pezzi di ricambio di altri produttori.	Utilizzare esclusivamente pezzi di ricambio della Tetra.
Inclusione di aria nel filtro.	La distanza fra il filtro e lo specchio dell'acqua nell'acquario è troppo bassa.	Posizionare il bordo superiore della testa filtro almeno 10 cm sotto allo specchio dell'acqua.
	Materiale filtrante intasato. Pulire il materiale filtrante.
	Aria si infiltra attraverso il tubo di aspirazione.	Posare il tubo flessibile fra il tubo di aspirazione e il filtro sotto allo specchio dell'acqua nell'acquario.Sostituire l'anello di tenuta sul tubo di aspirazione.
Il filtro non si avvia regolarmente.	Materiale filtrante pulito in maniera insufficiente.	Pulire il materiale filtrante.
	Il materiale filtrante è stato riempito in reti.	Non riempire materiale filtrante in reti o in calze di nylon, in quanto il filtro si intasa.
Rumori inusuali durante l'avviamento del filtro.	Aria si infiltra attraverso il tubo di collegamento.	Collegare correttamente i tubi flessibili.
	Inclusione di aria nel filtro. Scuotere con cautela il filtro, in maniera che l'aria possa fuoriuscire.
Rumori inusuali del filtro durante il suo funzionamento.	Prefiltro in espanso intasato. Pulire il prefiltro in espanso.
	Portata insufficiente Aprire i rubinetti di chiusura per aumentare la portata.
	Anelli di tenuta ingrassati in maniera insufficiente.	Ingrassare generosamente gli anelli di tenuta con comune lubrificante ad es. vaselina.
	Circolazione dell'acqua irregolare a causa di problemi di aspirazione di acqua.	Estrarre la spina elettrica e rimettere in funzione il filtro.
	La distanza fra il filtro e lo specchio dell'acqua nell'acquario è troppo bassa.	Posizionare il bordo superiore della testa filtro almeno 10 cm sotto allo specchio dell'acqua.
	Inclusione di aria nel filtro. Scuotere con cautela il filtro, in maniera che l'aria possa fuoriuscire.
	Ad intervalli di 10 s fuoriesce rumorosa-mente aria dal tubo di scarico.	Durante la respirazione delle piante acquatiche tramite fotosintesi e i batteria si formano bollicine di aria che causano rumori. Nessuna misura necessaria.
	Il pulsante di avviamento ausiliario è pre-muto.	Non premere mai il pulsante di avviamento ausiliario quando il filtro è in funzione.Assicurarsi che nessun oggetto prema acci-dentalmente sul pulsante di avviamento ausiliario.

DATI TECNICI

Descrizione EX 400 Plus EX 600 Plus EX 800 Plus EX 1200 Plus
Tensione di dimensionamento V AC 230
Frequenza di dimensionamento Hz 50
Assorbimento di potenza W 5,5 7,5 10,5 19,5
Portata durante il funzionamento a vuoto(senza materiale filtrante e tubo flessibile)		l/h	450	630	790	1300
Portata durante il funzionamento nor-male		l/h	320	360	430	810
Grandezza dell'acquario idonea		l	10-80	60-120	100-300	200-500
Capacità del filtro		l	3,2 5,7 6,6 12,0
Qtà cesti portafiltro			2	3	4	4
Diametro interno tubo fless.		mm	12	12	12	16
Dimensioni	Lunghezza	mm	211,6	211,6	211,6	263,2
	Larghezza	mm	211,6	211,6	211,6	263,2
	Altezza	mm	314,0	364,0	412,0	495,1
Lunghezza cavo di collegamento		m	1,65

GARANZIA

Tetra Le offre una garanzia di tre anni a partire dalla data di acquisto. Conservare il giustificativo di acquisto! La garanzia decade in caso di uso improprio, di normale usura oppure di intervento non consentito nella parte tecnica dell'apparecchio. In caso di reclami, rivolgersi al proprio rivenditore, alla Tetra GmbH oppure al Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Germany.

PARA SU SEGURIDAD
