Producttype	Draaibare parasoldroger
Merk	AquaPur
Model	IAN 327051
Referentie	30157
Gewicht	Ongeveer 3,5 kg
Diameter van de mast	50 mm
Maximale belasting	150 kg
Materiaal mast	Aluminium
Materiaal touwen	Synthetisch, bestendig
Aantal armen	4
Opensysteem	Hijstouw met takel
Hoogteverstelling	Tandheugel en sterker
Montagetype	Grondbuis om in te schroeven of te betonneren
Gebruik	Huishoudelijk gebruik, buiten
Garantie	3 jaar
Inbegrepen accessoires	Touwklem, schroefgereedschap, beschermkapjes, ankerdeksel, beschermhoes
Veiligheidsinstructies	Niet gebruiken bij harde wind; wasgoed gelijkmatig verdelen; buiten bereik van kinderen houden
Onderhoud	Reinigen met helder water; vermijd schurende producten
Vervangbare slijtdelen	Hijstouw en mast
Opslag	Sluiten, met hoes bedekken, opbergen op een droge plaats en buiten bereik van kinderen

Veelgestelde vragen - IAN 327051 AQUAPUR

Hoe installeer ik de wasdroger AquaPur IAN 327051?

Kies een locatie waar de droger vrij kan draaien. Gebruik de meegeleverde schroefgrondbus: schroef deze in de grond of veranker hem in beton. Steek de mast tot aan de pijlmarkering en controleer de verticaliteit met een waterpas.

Hoe open en sluit ik de parasoldroger?

Om te openen, trek langzaam aan de rode handgreep van het hijstouw in dezelfde richting als de rechterarm. De onderste sterker gaat omhoog en vergrendelt automatisch. Om te sluiten, draai de handgreep van de onderste sterker los, trek deze helemaal naar beneden en klap de armen in.

Wat is de maximale belasting van de droger?

De maximale belasting is 150 kg. Zorg ervoor dat het wasgoed gelijkmatig over de 4 armen wordt verdeeld om onevenwicht te voorkomen.

Hoe onderhoud ik mijn AquaPur droger?

Reinig de touwen met een licht vochtige doek. U kunt hem ook naspoelen met helder water. Gebruik geen schurende middelen, oplosmiddelen of scherpe voorwerpen die de materialen kunnen beschadigen.

Wat te doen als het hijstouw versleten of gerafeld is?

Vervang hem onmiddellijk door een nieuw origineel touw. Een defect touw kan plotseling breken en evenwichtsverlies veroorzaken. Neem contact op met de klantenservice en vermeld het type droger.

Kan ik de droger gebruiken bij harde wind?

Nee, het wordt afgeraden om wasgoed op te hangen bij harde wind. De wind kan de droger uit balans brengen en de mast beschadigen. Bij matige wind moet u de lading goed verdelen.

Hoe stel ik de hoogte van de droger in?

Ontgrendel de hendel van de bovenste sterker en verplaats deze op de tandheugel naar de gewenste hoogte. Vergrendel hem vervolgens in positie. Voordat u de droger opent, maakt u de armen los door ze naar buiten te trekken.

Wat te doen als de mast slijt bij de grondbus?

Controleer minstens één keer per jaar de slijtage van de mast op de plek waar hij uit de bus komt. Als u diepe groeven of bulten opmerkt, vervang dan de mast door een originele. Een verzwakte mast kan buigen onder de wind of het gewicht van het wasgoed.

Hoe reinig ik de waslijnen?

Gebruik een zachte, licht vochtige doek. Vermijd agressieve schoonmaakmiddelen. Indien nodig kunt u het geheel naspoelen met helder water. Laat volledig drogen voordat u het opbergt.

Wat is de garantieduur en hoe kan ik deze claimen?

De garantie is 3 jaar vanaf de aankoopdatum. Om deze te claimen, bewaar het aankoopbewijs en neem contact op met de klantenservice (contactgegevens in de handleiding). Als het defect onder de garantie valt, wordt het product gratis gerepareerd of vervangen.

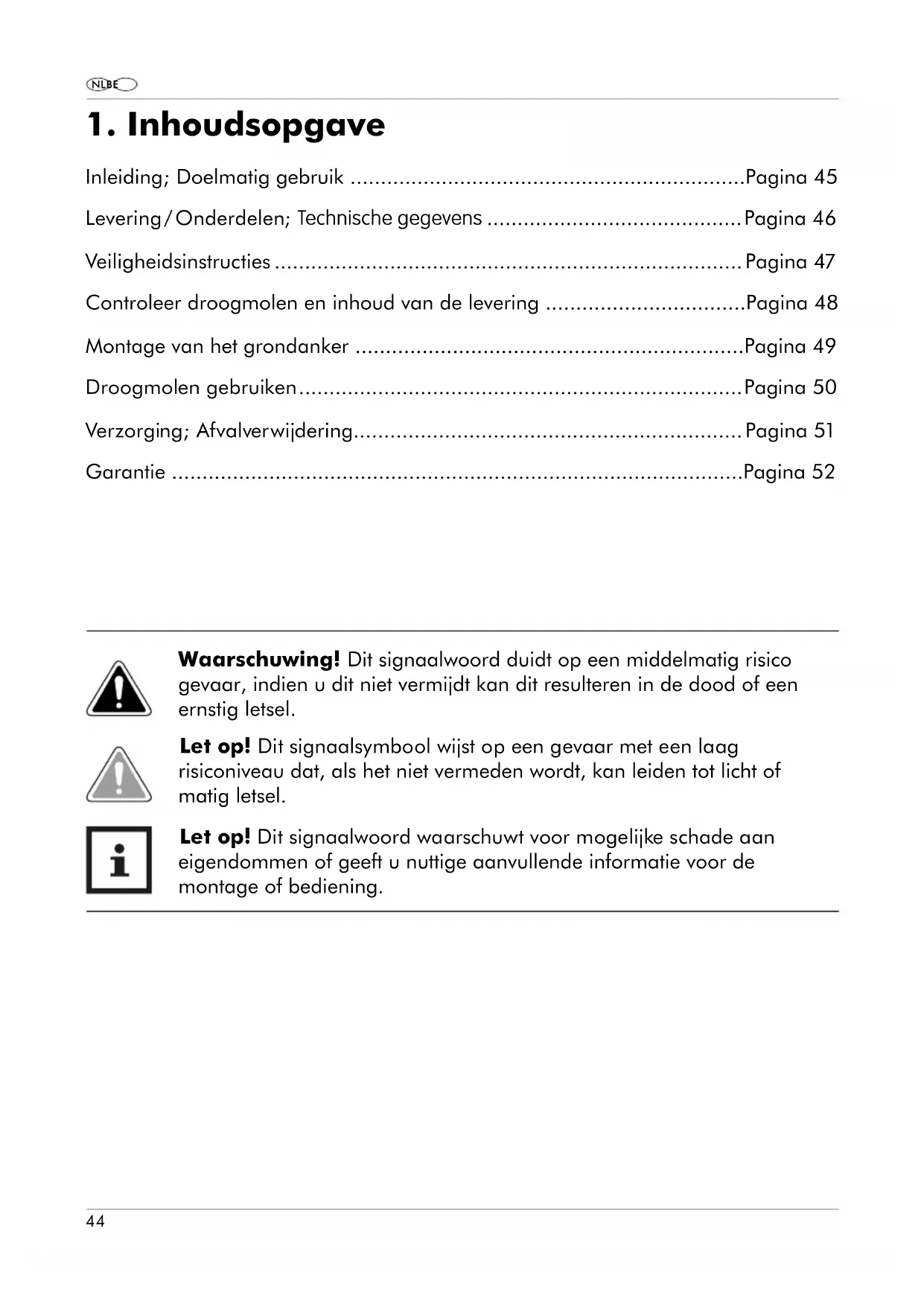

GEBRUIKSAANWIJZING IAN 327051 AQUAPUR

Inleiding; Doelmatig gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levering/Onderdelen;Technische gegevens..
Veiligheidsinstructies.. 47
Controleer droogmolen en inhoud van de levering .Pagina 48
Montage van het grondanker . 49
Droogmolen gebruiken.. .Pagina 50
Verzoring; Afvalverwijdering.. .Pagina 51
Garantie . 52

Waarschuwing! Dit signalwoord duidt op een middelmatig risico gevaar, indien u dit Niet vermijdt kan dit resulteren in de dood of een ernstig letsel.

Let op! Dit signals symbol wijst op een gevaar met een laag risiconiveau dat, als het Niet vermeden wordt, kan leiden tot Licht of matig letsel.

Let op! Dit signalaalwoord waarschuwt voor möglichke schade aan eigendommen of geeft u nuttige aanvullende informatatie voor de montage of bediening.

2. Inleiding

2.1 Gefeliciteerd!

Met uw aankoop heeft U zich besloten een kwaliteitproduct te kopen. Gelieve zich met het product vertrouwd te makeen voor de installmente en inbedrijfstelling.

Deze gebruiksaanwijzing behoort tot deze aluminium droogmolen. Ze bevat belangrijke informatatie in verband met montage en gebruik.

Om de duidelijkheid te verhogen worden de aluminium droogmolen hieronder gewoon "droogmolen" genoemd.

Lees de gebruiksaanwijzing, vooral de veiligheidsinstrumenties, voor het gebruik van de droogmolen. Het negeren van deze instructies kan leiden tot ernstig letsel of schade aan de droogmolen.

De handleiding is gebaseerd op de geldende normen en regels van de Europese Unie. Gelinge ook op landspecifiek beleid en wetgeving in het buitenland teachten.

Bewaar deze instructies voor verder gebruik. Als U de droogmolen aan derden doorgeeft, geeft dan aub deze instructies mee.

Dit produit is uitsluitend bedoeld voor privaat gebruik en Niet voor commerciele doeleinden geschikt.

Gebruik de droogmolen, alleen zoals beschreiben in denen handleiding. leder ander gebruik worden beschouwd als Niet doelmatig en kan leiden tot schade aan eigendommen of letsels aan Personen. De droogmolen is geen spelgoed.

De fabrikant of distributeur aanvaardt geen aansprakelijkheid voor schade die isveroorzaakt door ondoelmatig of verkeerd gebruik.

4. Levering / Onderdelen

1 Waslijn stoppers, 4×
2 Armen, 4 ×
3 Gereedschap om in te draaien
4 Beschemkap, 2 x
5 Deksel van indraai-grondanker
6 Afstandstuk
7 Alu-buis
8 Indraai-grondanker
9 Beschermhoes
10 Standbuis
11 Sterdelen, 2×
12 Optreklijke
13 Handgreep aan het hefkoord (fig. B)
14 Inkepingen aan het bovenste sterdeel (fig. B)
15 Handgreep en het sterdeel, 2× (fig.B,C)
16 Tand-rail (fig. C)
17 Waslijn (fig. D)
18 Gaten (fig. E, H)

Afmetingen van de droogmolen () : ong. 2,95 m

Afstand tussen geopende armen: ong. 2,10 m

Maximum draagvermogen van de sterdelen: 150kg

Artikelnummer: 327051_1904

6. Veiligheidsinstructies

OPGEPAST: De droogmolen要去 voor elk gebruik op schade gecontroleerd worden. Een beschadigde droogmolen mag Niet meerukt worden.

Let erop dat de was gelijkmatig opgehangen worden. Niet bij heftige wind was ophangen! De droogmolen zoplaatsen dat hij vrij kan draaien. Voor het sluiten of opruimen a.u.b. alle knijpers verwijderen, odomat anders de standbuis kan worden beschadigd. Bij het opbergen van de droogmolen een beschemhoes gebruiken, zodat de lijnen nicht in de war raken.

Let op! Let er a.u.b. op dat kinderen de droogmolen nicht als gymnastiektoestel of carousel gebruiken. Gevaar in de lijnen verward en - dit product is geen kinderspeelgoed. Na het gebruik de droogmolen Het deksel van het grondanker sluiten, wonneer U de droogmolen eruit

Let op! Wurggevaar! ledere keer dient na het sluiten van de droogmolen de meegeleverde beschermhoes 9 overgetrokken te worden, teneinde temen dat personen (kinderen!) in de waslijn verwikkeld raken!

De PE-verpakking is geen kinderspeelgoed - verstikkingsgevaar! De verpakking onmiddelijk na openen in de recyclagebox verwijdersen.

PE is milieuvriendelijk en nicht giftig. Aandacht! De beschemhoes is geen kinderspeelgoed – uit het bereik van kinderen houden – verstikkingsgevaar!

6.1 Slijtage van de optreklijk voor het openen van de droogmolen

De optreklijnen 12 bij alle droogmolens een belangrijk constructiedetail. Ze bij waarom berekend op een zeer hoog

draagvermogen en een zeer lange levensduur. Niettemin kan het in de loop van de levensduur van het toesteloodzakelijk zijn om deze optreklijk te verrangen. Als aan de buitenkant van de optreklijk geschueurde verzels te zien�afels van de lijn), moet deze optreklijk zo snel möglichk worden verrangen door een neue originele optreklijk. Deze�aonder vermeling van uw droogmolentype verkrijgbaarrechtstreeks bij ons.

Een kapotte optreklijn kan bij gebruik plotseling breken. HierbijUNTU bij gebruik in het ergste geval uw evenwicht verliezen.

Let op! A.u.b. het opspansnoer 12 na iedere keer openen zodanig over de arm leggen dat deze Niet op de grond met vuil in aanraking komt of den door wurgen in gevaar kan brengen!

6.2 Slijtage aan de standbuis

i Afhankelijk van de bodemsituatie is de zich in het grondanker 8 of grondhuls draaiende standbuis 10 onderhevig aan slijtage. Controleer de standbuis waar minimaal eenkeer per Jaar op slijtage op de plek waar hij op de grond uit de grondhuls/het grondanker komt. Hoewel de standbuis berekend is op meervoudige veriligheid, kuren groeven op dezeplaats ertoe leiden dat de standbuis zwakker wordt. Zodra U ziet dat er overal op de standbuis groeven of grote deuken,zijn, moet de standbuis zo snel maybeik worden verwangen door een neue,uitsluitend originele standbuis.

De standbuis heeft te lijden onder sterke groeven of große deuken die bijv. ontstaan als er een grasmaaier of kruiwagen gegen de standbuis botst, en kan omknakken bij wind of sterke belasting aan een Kant en mensen aan gevaar bloootstellen.

Een neue standbuis is onder vermeling van het droogmolentype verkrijgbaarrechtstreeks bij ons. U worden verzocht om ook andere constructieonderdelen zoals bv. katrollen enz. altiid te verrangen door gekeurde originele onderdelen - alleen deze garanderen dat uw droger zonder gevaar functioneert.

7. Controller droogmolen en inhoud van de levering

LET OP! Gevær voor beschadiging!

Wonneer U de verpakking onzorgvuldig opent, kan de droogmolen beschadigd worden. Gebruik geen scherpe voorwerpen bij het uitpakken.

1. De droogmolen uit de verpakking nemen.
2. Verwijder het verpakkingsmateriaal en beschemfolie.
3. Controller of de levering volledig is (zie fig. A).
4. Controller of de droogmolen of eventuele delen beschadigd zich. Is dit het geval dan mag U de droogmolen Niet gebruiken. Neem contact op met de fabrikant, het adres staat vermeld op de garantie kaart.

8. Montage van het grondanker

Kies een locatie waar de droogmolen vrij kan draaien. U kunt het grondanker, afhankelijk van de aard van de bodem, in de grond draaien of bevestigen met beton.

1. Verwijder de transportbescherming van het puntje van de indraai-grondanker (zie fig. E).
2. De beschemkappen 4 van het deksel 5 verwijdersen.
3. Het deksel in de houder aan het grondanker inhaken 8 totdat het vast klikt (zie fig. F).

8.1 Het grondanker indraaien

Het grondander kan U tot op grondniveau indraaien door middel van het meegeleverde gereedschap 3 en 7.

1. De beiden beschemkappen 4 op de uiteinden van de alu-buis 7 (zie fig. G) zieten.
2. Steek de alu-buis 7 door de bovensten openings van het indraai gereedschap 3.
3. Het afstandstuk 6 in het grondanker 8 zetten en kompleet maar onder schuiven (zie fig. F).
4. Het indraai gereedschap in het grondanker inzetten en draai het grondanker, in de richting van de klok, in de grond, totdat de bovenste rand met de grond gegelijk is.
5. Het indraai gereedschap en eventuele aarde uit het grondanker verwijderen.
6. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controllerer met een waterpas de loodrechte stand van de droogmolen (zie fig. H).

U kunt de droogmolen nu gebruiken.

8.2 Indraai grondanker met beton fixeren

Wonneer U de droogmolen, op een locatie met een zanderige of stenige ondergrond, wenst te gebruiken dan要去 U het grondanker in beton fixeren, zodat uw droogmolen stevig staat.

1. Met een spade of schop een gat met een diameter van ongeveer 40~cm en een diepte van 30~cm graven (zie fig. H).

2. Wikkel rond de onderkant van het grondanker 8 krantenpapier zodat degaten 18 dichtijken. De gaten vullen zich op deze wijze Niet met beton en zorgen later voor de afvoer van water UIT het grondanker.

3. Het afstandstuk 6 in het grondanker 8 zetten en kompleet maar onder schuiven (zie fig. F).

4. Het grondanker nu volgens de gebruiksaanwijzingen in beton fixeren. De krant, aan de onderkant van het grondanker worden mee gebetonneerd.
5. De droogmolen met de standbuis, tot de pijlmarkering op de standbuis 10, in het grondanker steken en controllerer met een waterpas de loodrechte stand van de droogmolen (zie fig. H).
6. Neem de droogmolen uit het grondanker en wacht totdat het beton volledig is uitgehard.

U kunt de droogmolen nu gebruiken.

9. Droogmolen gebruiken

9.1 De droogmolen openen en de hoogte instellen

Door de bovenste, rode greeptoets 15 te losesn sunt U de droogmolen op de standbuis in de hoogte verstellen, en zo ideaal aan de door U gewenste werkhoogte aanpassen. Om de droogmolen te openen, eerst aan het bovenste sterdeel 11 de armen 2 uit hun arretering 14 trekken (zie fig. B).

9.2 Met kettingtractie opspannen

Door aan de handgreep 13 te trekken opent zich de droogmolen. Gelijktfijdig worden de lijnen 17 gespannen. Dit is zeer eenvoudig door de ingebouwde takel. Om te sluiten, de onderste, rode greephendel activeren. De droogmolen sluit zich.

Let op! A.u.b. het opspansnoer 12 na iedere keer openen zodanig over de arm leggen dat deze Niet op de grond met vuil in aanraking komt of

kinderen door wurgen in gevaar kan brengen!

9.3 De lijnen opniew spannen

De lijnklemmen 1 aan het einde van de arm NOOIT OPENEN - alleen wanner een was lijn verwangen moet worden!

1. Open de droogmolen tot het onderste sterdeel 11 in de tandrail insluit.
2. Verdeel de losse waslijnen 17 aan alle 4 kanten zo uniform möglichk over alle lijnkringen door zachtjes aan de lijnen te trekken (zie fig. D).
3. Open en verdeel de LASTe lijn stap voor stap verder tot de gebruikspositie bereikt is resp. de buitenste lijnenring gespannen is. Belangrijk!

Gebruikspositie: afstand:tussen de sterdelen 30-35 cm!

9.4 Droogmolen sluiten

1. Alles van de waslijk verwijdersen 17.
2. De handgreep 15 aan het onderste sterdeel 11 losmaken (zie fig. C).
3. Het onderste sterdeel aan de handgreep maar onder trekken.
4. De armen 2 in de inkepingen 14 aan het bovenste sterdeel insteken (zie fig. B).
5. De beschemhoes over de droogmolen trekken als de droogmolen nicht in gebruik is of als U de droogmolen wenst op te bergen (zoals beschreiben in het hoofdstuk opslag).

9.5 Opslag

De droogmolen sluiten en de beschermhoes 9 van boven over de droogmolen trekken. De droogmolen uithet grondanker 8 nemen en

opslaan in een droge beschutte en voor kinderen ontoegankelijkkeplaats. Zorg ervoor dat de droogmolen Niet omvallen kan.

10. Verzorging

Uw kwaliteitproduct is van weerbestendig materiaal vervaardigd en kan zonder meer met een tuinslang afgesoten worden. De lijnen können met

een intent wachtig doekje gereinigd worden. Niet met scherpe, ruwe voorwerpen of agressieve reinigingsmiddelen schoonmaken.

11. Afvalverwijdering

11.1 Verpakking weglooien

Gooi de verpakking weg volgens verpakkingstype plaatselijke regels van afval te respecteren.

21 Gheve hiervoord

11.1 Droogmolen weggooien

Gooi de droogmolen weg in overeenstemming met de regelgeving in uw land.

U krijgt 3aar garantie op deze droogmolen, vanaf aankoopdatum. In geval van gebreken aan dit product heeft U juridisch afdwingbare rechten gegenover de verkoper van dit product. Deze wettelijk rechten worden nicht beperkt door once volgende vertegenwoordigde garantie.

12.1 Garantie voorwaarden

De garantieperiode begint vanaf datum van aankoop. De originele aankoopfactuur goed bijhonden. Dit document is vereist als bewijs van aankoop. Treedt binnen drieIRST, vanaf datum van aankoop, een materiaal- of fabricagebout op aan dit product, za het product van ons - maar eigengoeddunken - voor U kossteloos verrangen of hersteld worden.

Deze garantie houdt in dat, binnen de driejarigeperiode, het defekte apparaat en het bewijs van aankoop (factuur) ingediend worden met een korte beschrijving wat het defect is en wanner het heeftplaatsgevonden.

Indien het defect onder de garantie valt, krijgt U ofwel het herstelde product of een新产品 van ons. Met de herstelling of verranging van het product begint geen新产品 garantieperiode.

12.2 Garantietijd en wettelijk eisen op gebreken

De garantiperiode worden door de vrijwaring Niet verlangd. Hetzelfde geldt voor verrangen en herstelde delen. Reeds bij de aankoop bestaande schade en defecten要去en onmiddelijk na het uitpakken gerapporteerd worden. Na de garantiperiode zijn reparaties gegen betaling.

12.3 Garantiebepalingen

Het toestel verwolgens strikte kwaliteitsrichtlijnen nauwkeurig geproduerd en voor de levering nauwgezet gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten.

Deze garantie dekt geen productonderdelen die onderworpen zijn aan normale slijtage en als slijtage delen beschouwd worden, Zoals bijvoorbeeld de waslijn en de beschemmhoes.

Deze garantie vervalt, als het product beschadigt, Niet goed gebruikt of onderhonden werk. Voor een correct gebruik van het product要去en alle instructies vermeld in de gebruiksaanwijzing in acht genomen worden. Doeleinden en acties, die in de gebruiksaanwijzing afgeraden of waarvoor gewaarschuwd worden,要去en absolut vermeden worden.

Het product is uitsluitend bedoeld voor privégebruik en Niet voor commercieel doeleinden. Bij misbruik en onjuiste behandeling, gebruik van geweld en interventries die nicht door once geauthoriserde serviceafdeling zijn uitgevoerd, verwalt de garantie.

12.4 Garantie afhandeling

Om te zorgen voor een snelle bewerking van uw verzoek, gelieve de volgende instructies te volgen:

• Voor alle aanvragen dient U, de aankoopfactuur en het artikelnummer (IAN 327051_1904), als bewijs van aankoop, bereid te houden.
• Het artikelnummer kan U terug vinden op het naamplaatje, een gravure, op de titelpagina van uw handleiding (linksonder) of als een sticker op dechyter- of onderkant.
• Mocht er zich een storing of defect voordoen, dient U in eerste instantie contact op te nemen met de onder vermelde serviceafdeling ofwel per telefoon of per e-mail.
• U kunt een defect product in begeleiding van de aankoopfactuur, met een korte beschrijving wat het defect is en wanner het heeftplaatsgebonden, koseloes maar unsere serviceafdeling sturen.

Op www.lidl-service.com,=knt U deze en veel meer handleidingen, product video's en software downloaden.

12.5 Service

Telefoon: 0049-8821-1679

Vesting: DUISLAND

IAN 327051_1904
