Produkto tipas	Sukamasis skėtinis džiovintuvas
Prekės ženklas	AquaPur
Modelis	IAN 327051
Kodas	30157
Svoris	Maždaug 3,5 kg
Stiebo skersmuo	50 mm
Maksimali apkrova	150 kg
Stiebo medžiaga	Aliuminis
Virvių medžiaga	Atsparus sintetinis
Rankų skaičius	4
Atidarymo sistema	Kėlimo virvė su keltuvu
Aukščio reguliavimas	Krumplinis stovas ir žvaigždutė
Montavimo tipas	Įsukama arba betonuojama antžeminė lizdas
Naudojimas	Buitinis naudojimas, lauke
Garantija	3 metai
Priedai	Virvės spaustukas, prisukimo įrankis, apsauginiai gaubtai, inkarinis dangtelis, apsauginis užvalkalas
Saugos instrukcijos	Nenaudoti esant stipriam vėjui; tolygiai paskirstyti skalbinius; laikyti vaikams nepasiekiamoje vietoje
Priežiūra	Valyti švariu vandeniu; vengti abrazyvinių priemonių
Keičiamos susidėvinčios dalys	Kėlimo virvė ir stiebas
Laikymas	Uždaryti, uždengti užvalkalu, laikyti saugioje ir vaikams nepasiekiamoje vietoje

Dažnai užduodami klausimai - IAN 327051 AQUAPUR

Kaip sumontuoti AquaPur IAN 327051 skalbinių džiovyklę?

Pasirinkite vietą, kurioje džiovintuvas gali laisvai suktis. Naudokite pateiktą įsukamą antžeminį lizdą: įsukite jį į žemę arba užbetonuokite. Įstatykite stiebą iki rodyklės žymos ir patikrinkite vertikalumą gulsčiuku.

Kaip atidaryti ir uždaryti skėtinį džiovintuvą?

Norėdami atidaryti, lėtai traukite raudoną kėlimo virvės rankeną ta pačia kryptimi kaip dešinė ranka. Apatinė žvaigždutė pakyla ir automatiškai užsifiksuoja. Norėdami uždaryti, atlaisvinkite apatinės žvaigždutės rankeną, patraukite ją iki galo žemyn, tada nulenkite rankas.

Kokia maksimali džiovyklės apkrova?

Maksimali apkrova yra 150 kg. Būtinai tolygiai paskirstykite skalbinius ant 4 rankų, kad išvengtumėte disbalanso.

Kaip prižiūrėti savo AquaPur džiovyklę?

Nuvalykite virves šiek tiek drėgna šluoste. Taip pat galite nuplauti švariu vandeniu. Nenaudokite abrazyvinių priemonių, tirpiklių ar aštrių daiktų, galinčių pažeisti medžiagas.

Ką daryti, jei kėlimo virvė susidėvi arba susiplunksnuoja?

Nedelsdami pakeiskite ją nauja originalia virve. Sugedusi virvė gali staiga plyšti ir sukelti pusiausvyros praradimą. Susisiekite su techninės priežiūros tarnyba, nurodydami džiovyklės tipą.

Ar galiu naudoti džiovyklę esant stipriam vėjui?

Ne, nerekomenduojama džiovinti skalbinių esant stipriam vėjui. Vėjas gali išbalansuoti džiovyklę ir pažeisti stiebą. Esant vidutiniam vėjui, būtinai tolygiai paskirstykite apkrovą.

Kaip sureguliuoti džiovyklės aukštį?

Atlaisvinkite viršutinės žvaigždutės rankenėlę ir perkelkite ją ant krumplinio stovo iki norimo aukščio. Tada užfiksuokite padėtyje. Prieš atidarydami džiovyklę, atleiskite rankas traukdami jas į išorę.

Ką daryti, jei stiebas susidėvi ties antžeminiu lizdu?

Bent kartą per metus patikrinkite stiebo susidėvėjimą toje vietoje, kur jis išeina iš lizdo. Jei pastebėjote gilius griovelius ar įlenkimus, pakeiskite stiebą originaliu. Nusilpęs stiebas gali sulinkti nuo vėjo ar skalbinių svorio.

Kaip išvalyti skalbinių virves?

Naudokite minkštą, šiek tiek drėgną šluostę. Venkite agresyvių valiklių. Jei reikia, galite nuplauti visą įrenginį švariu vandeniu. Prieš sandėliuodami leiskite visiškai išdžiūti.

Kokia garantijos trukmė ir kaip ja pasinaudoti?

Garantija galioja 3 metus nuo pirkimo datos. Norėdami ja pasinaudoti, saugokite kasos kvitą ir susisiekite su techninės priežiūros tarnyba (kontaktai yra instrukcijoje). Jei defektas yra padengtas garantija, produktas bus nemokamai pataisytas arba pakeistas.

NAUDOJIMO INSTRUKCIJA IAN 327051 AQUAPUR

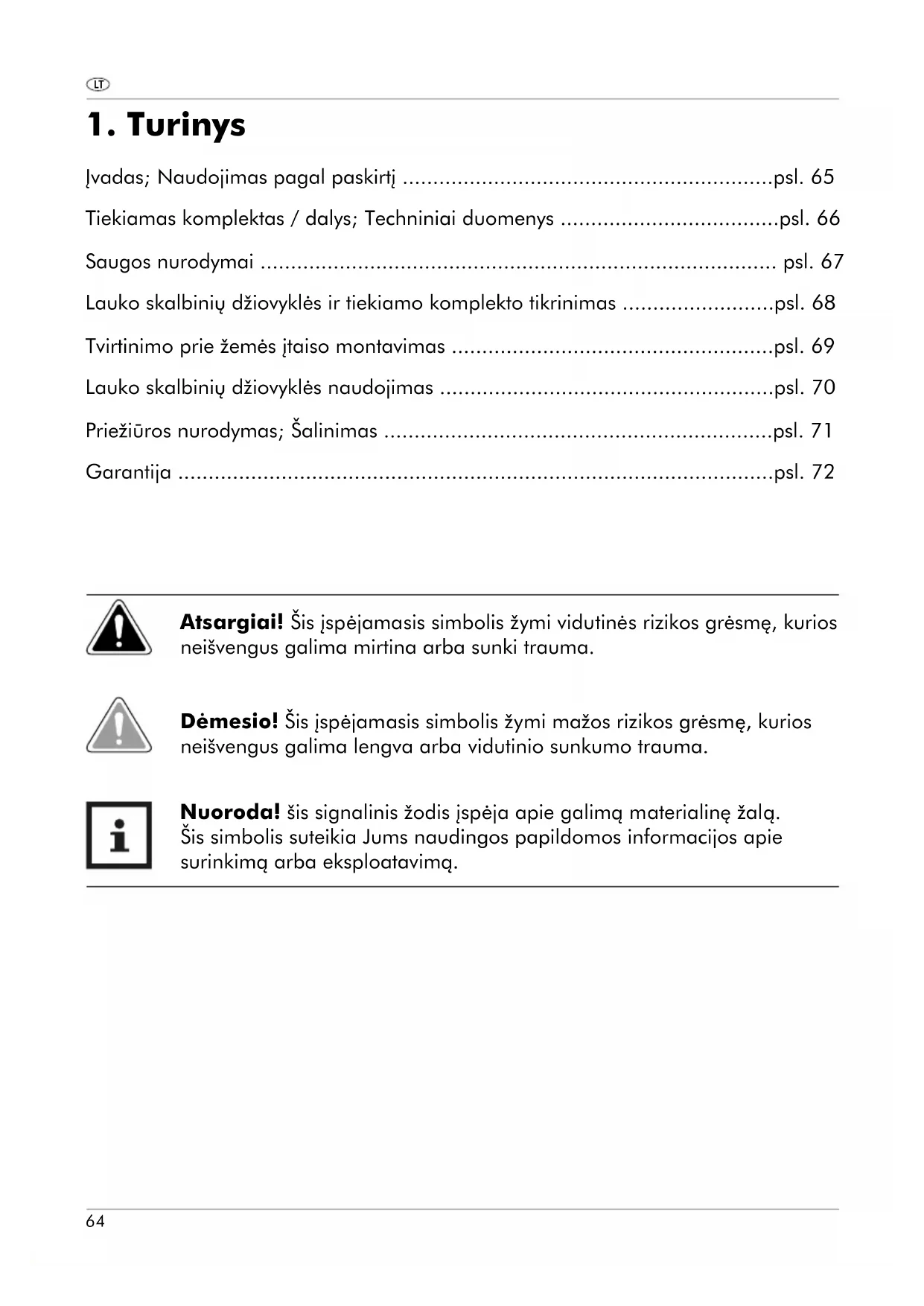

Įvadas; Naudojimas pagal paskirtį . .psl. 65 Tiekiamas komplektas / dalys; Techniniai duomenys . psl. 66 Saugos nurodymai . psl. 67 Lauko skalbinių džiovyklės ir tiekiamo komplekto tikrinimas .psl. 68 Tvirtinimo prie žemės įtaiso montavimas .psl. 69 Lauko skalbinių džiovyklės naudojimas .psl. 70 Priežiūros nurodymas; Šalinimas .psl. 71 Garantija . psl. 72

Atsargiai! Šis įspėjamasis simbolis žymi vidutinės rizikos grėsmę, kurios neišvengus galima mirtina arba sunki trauma.

Dėmesio! Šis įspėjamasis simbolis žymi mažos rizikos grėsmę, kurios neišvengus galima lengva arba vidutinio sunkumo trauma.

Nuoroda! Šis signalinis žodis įspėja apie galimą materialinę žalą. Šis simbolis suteikia Jums naudingos papildomos informacijos apie surinkimą arba eksploatavimą.

2. Įvadas

2.1 Nuoširdūs sveikinimai!

Pirkdami pasirinkote aukštos kokybės gaminį. Prieš montuodami ir prieš pradėdami naudoti pirmą kartą, susipažinkite su gaminiu.

Ši naudojimo instrukcija priklauso prie aliumininės lauko skalbinių džiovyklės. Joje rasite svarbią informaciją, kaip surinkti ir naudoti gaminį.

Supratimui pagerinti aliumininė lauko skalbinių džiovykle toliau tekste vadinama „Lauko skalbinių džiovykle".

Prieš naudodami lauko skalbinių džiovylę, atidžiai perskaitykite naudojimo instrukciją, ypač saugos nurodymus. Nesilaikant šios naudojimo instrukcijos, galimi sunkūs sužalojimai arba lauko skalbinių džiovyklės pažeidimai.

Naudojimo instrukcija pagrįsta Europos Sąjungoje galiojančiais standartais ir taisyklėmis. Už jos ribų laikykitės šalyje galiojančių direktyvų ir įstatymų.

Išsaugokite šią naudojimo instrukciją tolesniam naudojimui. Jei lauko skalbinių džiovylę perduosite trečiajam asmeniui, būtinai perduokite kartu ir šią naudojimo instrukciją.

3. Naudojimas pagal paskirtį

Ši džiovykla skirta skalbiniams džiovinti privačiuose namų ūkiuose.

Lauko skalbinių džiovylę naudokite tik taip, kaip aprašyta šioje naudojimo instrukcijoje. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį ir dėl jo galimi materialiniai nuostoliai ir net žala žmonėms. Lauko skalbinių džiovylė nėra vaikams skirtas žaislas.

Gamintojas arba prekybos atstovas neprisiima atsakomybės už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo naudojimo.

4. Tiekiamas komplektas / dalys

1 4 lyno gnybtai 2 4 svirtys 3 Įsukimo įrankis 4 2 apsauginiai dangteliai 5 Įsukimo į žemę inkaro dangtis 6 Tarpinis elementas 7 18 mm skersmens 483 mm ilgio aliuminis vamzdelis 8 sukimojzemekkaras 9 Apsauginis apdangalas 10 Pastatymo vamzdis 11 2 žvaigždės 12 tempiamas lynas 13 Rankena ant įtempiamo lyno (B pav.) 14 Fiksatoriai ant viršutinės žvaigždės (B pav.) 15 2 suėmimo mygtukai ant žvaigždžių (B, C pav.) 16 Dantytasis begelis (C pav.) 17 Lynas skalbiniams (D pav.) 18 Angos (E, H pav.)

5. Techniniai duomenys

Tipas: 30157

Svoris: apie 3,5 kg

Pastatymo vamzdžio matmenys (Ø): 50 mm

Lauko skalbinių džiovyklės matmenys (Ø): apie 2,95 m

Atstumas tarp išskleistų svirčių: apie 2,10 m

Maksimali žvaigždžių apkrova: 150 kg

Artikulo numeris: 327051_1904

6. Saugos nurodymai

DĖMESIO: Prieš kiekvieną naudojimą reikia patikrinti, ar skalbinių džiovyklė nėra sugadinta. Sugadintą džiovyklę naudoti draudžiama.

Kabinkite tolygiai. Nekabinkite skalbinių esant stipriam vėjui! Įrenkite skalbinių džiovyklę taip, kad būtų galima laisvai pasukti. Prieš suskleisdami arba padedami, nuimkite visus skalbinių segtukus, kitaip gali būti pažeistas stovo vamzdis.

Laikydami skalbinių džiovyklę, naudokite elastinę juostą arba apsauginį apvalkalą, kad virvės nesusipainiotų.

Atsargiai! Žiūrėkite, kad vaikai nenaudotų skalbinių džiovyklos kaip treniruoklio ar karuselės. Kyla pavojus apsivynioti virve - pavojus

uždusti! Šis gaminys nėra žaislas vaikams. Po naudojimo suskleiskite skalbinių džiovyklą. Uždarykite tvirtinimo prie žemės įtaiso dangtį, kai ištraukiate skalbinių džiovyklą.

Atsargiai! Pasismaugimo pavojus! Kiekvieną kartą suskleidus rūbų džiovyklę, būtina uždėti kartu tiekiamą apsauginę už dangą 9, tuo

apsaugant vaikus (!) nuo įsipainiojimo į skalbinių virvę.

Polietileno pakuotė nėra vaikams skirtas žaislas - pavojus uždusti! Iškart po atidarymo išmeskite pakuotę į atliekų konteinerį. Polietilenas

nekenkia aplinkai ir nėra nuodingas. Atsargiai! Apsauginis apvalkalas nėra žaislas, nepalikite ten, kur žaidžia vaikai - kyla pavojus uždusti!

6.1 Skalbinių džiovyklos atidarymo įtempimo lyno susidėvėjimas

Visose skalbinių džiovyklose įtempimo lynas yra svarbi konstrukcinė detalė ir jo keliamoji galia labai didelė, o eksploatavimo trukmė labai ilga. Tačiau

naudojant skalbinių džiovyklę gali reikėti pakeisti lyną. Jei išorinėje lyno pusėje matyti trūkusios gijos (nusitrynusios virvės), tokį lyną reikia kuo greičiau pakeisti originaliu. Jį gausite pas mus nurodę savo lauko skalbinių džiovyklės tipą.

Naudojamas sugadintas įtempiamas lynas gali staiga nutrūkti ir blogiausiu atveju naudojimo metu galite prarasti pusiausvyrą - sužalojimų pavojus.

Atsargiai! Įtempimo virvę 12 po kiekvieno išskleidimo taip permesti per ranką, kad ji neišsipurvintų nukritusi ant žemės ar nesukeltų pasismaugimo

pavojaus vaikams!

6.2 Stovo vamzdžio susidėvėjimas

Atsižvelgiant į pagrindą, tvirtinimo prie žemės įtaise besisukantis stovo vamzdis dėvisi. Bent kartą per metus kontroliuokite stovo vamzdžio susidėvėjimą toje vietoje, kur jis išlenda iš žemės tvirtinimo prie žemės įtaise. Nors stovo vamzdžio konstrukcija labai tvirta, dėl griovelių toje vietoje stovo vamzdis gali susilpnėti. Jei per visą stovo vamzdžio apimtį matote griovelius arba didelius įdubimus, reikia nedelsiant pakeisti stovo vamzdį originaliu stovo vamzdžiu.

Dėl didelių ant stovo vamzdžio esančių griovelių ar įdubimų, pvz., atsiradusių privažiavus žoliapjove arba karučiu, stovo vamzdis susilpnėja ir esant vėjui arba didelei sniego apkrovai gali nulinkti ir sužaloti žmones.

Po pastatymo vamzdį gausite pas mus, nurodę savo lauko skalbinių džiovyklės tipą. Ir kitas konstrukcijos dalis, pvz., lyno rites ir kniedes, visada keiskite patikrintomis originaliomis atsarginėmis dalimis, tik jos užtikrins saugų lauko skalbinių džiovyklės veikimą.

7. Lauko skalbinių džiovyklės ir tiekiamo komplekto tikrinimas

NURODYMAS! Pažeidimo pavojus!

Jei neatsargiai atidarysite pakuotę, galite pažeisti lauko skalbinių džiovyklę. Išpakuodami nenaudokite smailių daiktų.

1. Išimkite lauko skalbinių džiovyklę iš pakuotės.
2. Pašalinkite visas pakuotės medžiagas ir visas apsaugines plėveles.
3. Patikrinkite, ar tiekiamame komplekte yra visos dalys (žr. A pav.).
4. Patikrinkite, ar nepažeista lauko skalbinių džiovyklė ir atskiros dalys. Jei taip yra, lauko skalbinių džiovyklės nenaudokite. Kreipkitės į gamintoją garantiniame talone nurodytu klientų aptarnavimo centro adresu.

8. Tvirtinimo prie žemės įtaiso montavimas

Parinkite pastatymo vietą, kurioje įtempta lauko skalbinių džiovyklė galėtų laisvai suktis. Inkarą galite įsukti į žemę arba įbetonuoti priklausomai nuo žemės savybių.

1. Nuimkite transportavimo apsaugą nuo įsukamo į žemę inkaro viršūnės (žr. E pav.).
2. Nuimkite apsauginius gaubtelius 4 nuo dangčio 5.
3. Užkabinkite dangtį už laikiklio ant įsukimo į žemę inkaro 8, kad jis užsifiksuotų (žr. F pav.).

1. Uždėkite abu apsauginius gaubtelius 4 ant aliuminio vamzdelio 7 galų (žr. G pav.).
2. Prakiškite aliuminio vamzdelį 7 per viršutines įsukimo įrankio 3 angas.
3. Įstatykite tarpinį elementą 6 į įsukimo į žemę inkarą 8 ir stumkite žemyn iki galo (žr. F pav.).
4. Įstatykite įsukimo įrankį į inkarą ir sukite inkarą laikrodžio rodyklės kryptimi į žemę, kol viršutinė briauna bus ant žemės.
5. Nuimkite įsukimo įrankį ir pašalinkite iš inkaro patekusią žemę.
6. Įstatykite lauko skalbinių džiovylę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovylės vertikalumą (žr. H pav.).

Jau galite naudoti lauko skalbinių džiovylę.

8.2 Įsukimo į žemę inkaro įbetonavimas

Jei lauko skalbinių džiovylę norite pastatyti smėlingoje ar akmeningoje vietoje, inkarą įbetonuokite, kad užtikrintumėte stabilumą.

1. Iškaskite kastuvu ar semtuvu maždaug 40 cm skersmens ir maždaug 30 cm angą (žr. H pav.).
2. Apatinį įsukimo į žemę inkaro galą 8 apvyniokite laikraščiu, kad uždengtumėte angas 18. Taip neužbetonuosite angų ir vėliau patekęs vanduo galės ištekėti iš inkaro.
3. Įstatykite tarpinį elementą 6 į inkarą ir stumkite žemyn iki galo (žr. F pav.).
4. Betonuokite inkarą, kaip nurodyta betono paruošimo instrukcijoje. Laikraštinis popierius ant apatinio inkaro galo įbetonuojamas kartu.
5. Kol nesustingo betonas, įstatykite lauko skalbinių džiovylę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio 10 į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovylės vertikalumą (žr. H pav.).
6. Vėl išimkite lauko skalbinių džiovylę iš inkaro ir palaukite, kol betonas visiškai sukietės.

Jau galite naudoti lauko skalbinių džiovyklę.

9. Lauko skalbinių džiovyklės naudojimas

9.1 Skalbinių džiovyklės išskleidimas ir aukščio reguliavimas

Atleisdami viršutinį raudonos spalvos laikomąjį jungiklį, galite reguliuoti skalbinių džiovyklės stovo aukštį. Taip pritaikysite pageidaujamą darbinį aukštį. Džiovyklei išskleisti pirmiausiai ištraukite Žvaigždės pavidalo dalies strypus iš jų fiksatoriaus (žr. B pav.).

9.2 Įtempimas trosų

Traukiant rankenėle, skalbinių džiovyklė išsiskleidžia, tuo pačiu metu įtempiamos virvės, ypač lengva tai padaryti įmontuotu kėlikliu. Džiovyklei suskleisti paspauskite apatinę raudonos spalvos rankenėlę, ir džiovyklė susiskleis.

Atsargiai! Įtemptą virvę 12 po kiekvieno išskleidimo taip permesti per ranką, kad ji nesusipurvintų nukritusi ant žemės ar nesukeltų pasismaugimo

pavojaus vaikams!

9.3 Papildomas virvių įtempimas

NIEKADA neatleiskite virvių spaustukų 1 strypų galuose, išskyrus tuos atvejus, kai keičiate virves!

1. Skleiskite skalbinių džiovyklę tol, kol apatinė Žvaigždės pavidalo dalis užsifiksuos krumpliniame begelyje.
2. Kaip įmanoma tolygiau paskirstykite atsipalaidavusias visų apskritimų skalbinių virves, esančias visose 4 pusėse (žr. D pav.).
3. Toliau palengva skleiskite ir paskirstykite virves, kol bus pasiekta naudojimo padėtis arba įsitemps kraštinis virvių apskritimas. Svarbu! Naudojimo padėtis - tai 30-35 cm atstumas tarp Žvaigždės pavidalo dalių!

9.4 Lauko skalbinių džiovyklės suskleidimas

1. Nuimkite nuo lyno skalbiniams 17 visus daiktus.
2. Atlaisvinkite suėmimo mygtuką 15 ant apatinės žvaigždės 11 (žr. C pav.).
3. Patraukite apatinę žvaigždę žemyn iki galo.
4. Įstumkite svirtis 2 į viršutinės žvaigždės fiksatorius 14, kol jos užsifiksuos (žr. B pav.).
5. Jei lauko skalbinių džiovyklės nebenaudosite arba norite padėti laikyti, uždėkite ant jos apsauginį apdangalą 9, kaip aprašyta skyriuje „Laikymas“.

9.5 Laikymas

Suskleiskite lauko skalbinių džiovyklę ir traukite apsauginį apdangalą 9 iš viršaus ant lauko skalbinių džiovyklės. Išimkite lauko skalbinių džiovyklę iš įsukimo į žemę inkaro 8 ir laikykite ją sausoje, nuo oro sąlygų apsaugotoje ir vaikams neprieinamoje vietoje. Apsaugokite lauko skalbinių džiovyklę, kad nenuvirstų.

10. Priežiūros nurodymas

Jūsų kokybiškas gaminys yra pagamintas iš oro sąlygoms atsparių medžiagų ir jį galima apipurkšti sodo žarna. Virveles valykite lengvai sudrėkinta šluoste. Nevalykite aštriais, šiurkščiais daiktais arba agresyviomis valymo priemonėmis.

11. Šalinimas

11.1 Pakuotės šalinimas

Šalinkite atrūšiuotas pakuotes medžiagas. Popierių ir kartoną 25 šalinkite kaip makulatūrą, plėveles duokite į žaliavų surinkimo punktą. LD-PE

11.2 Lauko skalbinių džiovyklės šalinimas

Lauko skalbinių džiovyklę šalinkite pagal Jūsų šalyje galiojančias atliekų tvarkymo taisykles.

Šiam prietaisui suteikiama 3 metų garantija nuo pirkimo datos. Jei šis gaminys yra su trūkumais, turite įstatymines teises šio gaminio pardavėjo atžvilgiu. Šių įstatyminių teisių mūsų toliau pateikta garantija neapriboja.

12.1 Garantijos sąlygos

Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos. Prašome išsaugoti originalų kasos čekį. Šis dokumentas reikalingas įrodyti pirkimą.

Jei per 3 metų laikotarpį nuo gaminio pirkimo datos nustatoma medžiagų ar gamybos klaida, gaminį mes savo nuožiūra nemokamai suremontuosime arba pakeisime. Ši garantija suteikiama, jei 3 metų laikotarpiu pateikiamas sugedęs prietaisas ir pirkimo čekis (kasos čekis) bei trumpai aprašoma, koks yra trūkumas ir kada jis atsirado.

Jei šiam defektui taikoma mūsų garantija, grąžinsime Jums suremontuotą arba naują gaminį. Suremontavus ar pakeitus gaminį garantinis laikotarpis iš naujo neskaičiuojamas.

12.2 Garantinis laikotarpis ir įstatyminės kokybės reklamacijos

Įstatyminė garantijos prievolė garantinio laikotarpio neprailgina. Tai galioja ir pakeistoms ir suremontuotoms dalims. Apie galimus pirkimo metu jau esančius pažeidimus ir trūkumus reikia pranešti iš karto po išpakavimo. Pasibaigus garantiniam laikotarpiui remonto darbai mokami.

12.3 Garantijos apimtis

Prietaisas buvo kruopščiai gaminamas, laikantis griežčiausių kokybės reikalavimų, ir prieš išsiunčiant buvo atidžiai patikrintas.

Garantija galioja medžiagų ir gamybos klaidoms. Garantija netaikoma gaminio dalims, kurios įprastai susidėvi ir todėl vertinamos kaip susidėvinčios dalys, pvz., lynai ir apsauginis apdangalas.

Ši garantija nesuteikiama, jei gaminys buvo pažeistas, netinkamai naudotas ar prižiūrėtas. Gaminio naudojimui pagal paskirtį reikia tiksliai laikytis visų naudojimo instrukcijoje esančių nurodymų. Naudojimo tikslų ir veiksmų, kurie yra draudžiami arba dėl kurių įspėjama šioje naudojimo instrukcijoje, būtina atsisakyti.

Gaminys yra skirtas asmeniniam naudojimui, o ne komerciniam naudojimui. Dėl netinkamo valdymo, jėgos naudojimo ir operacijų, kurias atliko ne mūsų įgaliotas klientų aptarnavimo skyrius, prarandama garantija.

12.4 Veiksmai garantiniu atveju

Kad būtų užtikrintas greitas Jūsų prašymo peržiūrėjimas, laikykitės šių nurodymų:

• Turėkite paruoštą visiems užklausimams kasos čekį ir artikulo numerį (IAN 327051_1904) kaip pirkimo įrodymą.
• Artikulo numerį galite rasti specifikacijų lentelėje, ant graviūros, tituliniame šios instrukcijos lape (apačioje kairėje pusėje) arba lipduko nugarinėje ar apatinėje pusėje.
• Jei pasitaikytų veikimo sutrikimų ar kitų trūkumų, pirmiausia susisiekite su toliau nurodytu klientų aptarnavimo skyriumi telefonu arba elektroniniu paštu.
• Defektuotą gaminį tada galėsite nemokamai siųsti Jums nurodytu klientų aptarnavimo skyriaus adresu. Siųsdami pridėkite pirkimo čekį (kasos čekį) ir nurodykite, koks yra trūkumas ir kada jis atsirado.

Internetiniame puslapyje www.lidl-service.com galite atsisiųsti šią ir kitas naudotojo žinynus, vaizdo įrašus apie gaminius ir programinę įrangą.

12.5 Klientų aptarnavimo centras
