Produkto tipas	Skėtinis skalbiniams džiovintuvas
Prekės ženklas	AquaPur
Modelis	IAN 278114
Prekės numeris	290201
Matmenys (išskleistas skersmuo)	apie 2,95 m
Atstumas tarp atvirų rankų	apie 2,10 m
Stiebo skersmuo	50 mm
Svoris	apie 3,5 kg
Didžiausia apkrova	150 kg
Pagrindinė medžiaga	Aliuminis
Rankų skaičius	4
Įtvirtinimo į žemę tipas	Sraigtinis arba betonuojamas spiralinis inkaras
Atidarymo sistema	Kėlimo virvė su skriemuliu
Reguliuojamas aukštis	Taip, su stelažu
Įskaitomas apsauginis dangtis	Taip
Numatomas naudojimas	Privatus, lauke
Priežiūra	Plauti vandens srove, vengti aštrių daiktų
Sauga	Tikrinti prieš kiekvieną naudojimą, nenaudoti esant stipriam vėjui, tolygiai paskirstyti skalbinius
Susidėvėjimo dalys	Kėlimo virvė, stiebas
Garantija	3 metai
Pardavimo aptarnavimas	Telefonas: 0049-8821-1679, www.lidl-service.com

Dažnai užduodami klausimai - IAN 278114 AQUAPUR

Kaip sumontuoti skėtinį skalbiniams džiovintuvą AquaPur IAN 278114?

Pasirinkite atvirą vietą. Galite įsukti spiralinį inkarą į žemę naudodami pridedamą sukimo įrankį arba jį betonuoti dėl didesnio stabilumo. Įsitikinkite, kad stiebas yra vertikalus, naudodami gulsčiuką.

Kokia didžiausia džiovintuvo apkrova?

Didžiausia apkrova yra 150 kg. Įsitikinkite, kad skalbiniai yra tolygiai paskirstyti ant keturių rankų.

Kaip atidaryti ir uždaryti džiovintuvą?

Norėdami atidaryti, lėtai traukite raudoną kėlimo virvės rankeną ta pačia kryptimi kaip dešinė ranka. Apatinė žvaigždės dalis pakyla ir automatiškai užsifiksuoja. Norėdami uždaryti, nuimkite skalbinius, atrakinkite apatinę rankeną ir traukite ją iki galo žemyn, tada sulenkite rankas aukštyn.

Ar galiu naudoti džiovintuvą esant stipriam vėjui?

Ne, nerekomenduojama džiovinti skalbių esant stipriam vėjui. Vėjas gali išbalansuoti džiovintuvą ir sukelti žalą ar sužalojimus.

Kaip prižiūrėti džiovintuvą?

Valykite vandens srove. Nenaudokite aštrių ar šiurkščių daiktų, taip pat agresyvių ploviklių. Prieš kiekvieną naudojimą patikrinkite stiebo ir virvių būklę.

Ką daryti, jei kėlimo virvė pradeda plėštis?

Kėlimo virvė yra susidėvėjimo dalis. Jei atsiranda plyšusių pluoštų, nedelsdami pakeiskite ją originalia virve, kad išvengtumėte staigaus nutrūkimo pavojaus. Susisiekite su pardavimo aptarnavimo tarnyba, kad gautumėte atsarginę dalį.

Kaip reguliuoti džiovintuvo aukštį?

Atrakinkite viršutinės žvaigždės šerdies rankenėlę ir perkelkite ją ant stelažo iki norimo aukščio. Tada užfiksuokite. Prieš atidarydami, atleiskite rankas traukdami jas į išorę.

Ar džiovintuvas tiekiamas su apsauginiu dangčiu?

Taip, apsauginis dangtis įskaičiuotas. Sandėliavimui uždarykite džiovintuvą ir uždėkite dangtį. Laikykite jį sausoje, nuo vėjo apsaugotoje vietoje.

Kokia betonavimo procedūra?

Iškaskite maždaug 40 cm skersmens ir 30 cm gylio duobę. Apvyniokite inkaro apačią laikraščiu, kad neišsikimštų nutekėjimo angos. Įdėkite tarpinę detalę, tada užpilkite betonu. Prieš betonui sukietėjant, įkiškite stiebą, kad patikrintumėte išlyginimą, tada išimkite. Palaukite, kol visiškai sukietės, prieš naudodami.

Kur galiu rasti atsargines dalis ar pardavimo aptarnavimą?

Galite susisiekti su pardavimo aptarnavimo tarnyba telefonu 0049-8821-1679 arba apsilankyti www.lidl-service.com. Turėkite prekės numerį IAN 290201 visoms užklausoms.

NAUDOJIMO INSTRUKCIJA IAN 278114 AQUAPUR

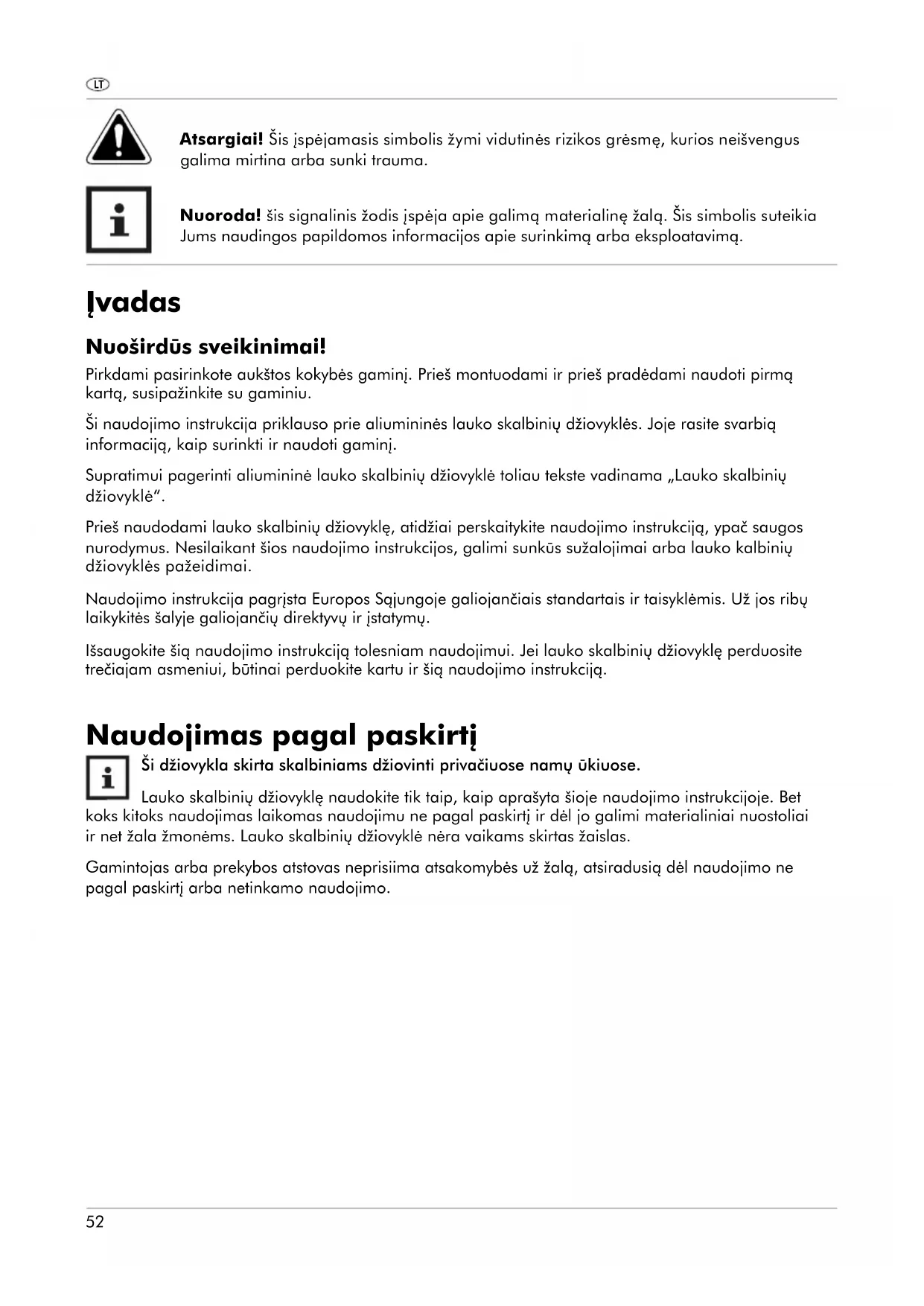

Atsargiai! Šis įspėjamasis simbolis žymi vidutinės rizikos grėsmę, kurios neišvengus galima mirtina arba sunki trauma.

Nuoroda! Šis signalinis žodis įspėja apie galimą materialinę žalą. Šis simbolis suteikia Jums naudingos papildomos informacijos apie surinkimą arba eksploatavimą.

Įvadas

Nuoširdūs sveikinimai!

Pirkdami pasirinkote aukštos kokybės gaminį. Prieš montuodami ir prieš pradėdami naudoti pirmą kartą, susipažinkite su gaminiu.

Ši naudojimo instrukcija priklauso prie aliumininės lauko skalbinių džiovyklės. Joje rasite svarbią informaciją, kaip surinkti ir naudoti gaminį.

Supratimui pagerinti aliumininė lauko skalbinių džiovyklė toliau tekste vadinama „Lauko skalbinių džiovyklė“.

Prieš naudodami lauko skalbinių džiovyklę, atidžiai perskaitykite naudojimo instrukciją, ypač saugos nurodymus. Nesilaikant šios naudojimo instrukcijos, galimi sunkūs sužalojimai arba lauko skalbinių džiovyklės pažeidimai.

Naudojimo instrukcija pagrįsta Europos Sąjungoje galiojančiais standartais ir taisyklėmis. Už jos ribų laikykitės šalyje galiojančių direktyvų ir įstatymų.

Išsaugokite šią naudojimo instrukciją tolesniam naudojimui. Jei lauko skalbinių džiovyklę perduosite trečiajam asmeniui, būtinai perduokite kartu ir šią naudojimo instrukciją.

Naudojimas pagal paskirtį

Ši džiovykla skirta skalbiniams džiovinti privačiuose namų ūkiuose.

Lauko skalbinių džiovyklę naudokite tik taip, kaip aprašyta šioje naudojimo instrukcijoje. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį ir dėl jo galimi materialiniai nuostoliai ir net žala žmonėms. Lauko skalbinių džiovyklė nėra vaikams skirtas žaislas.

Gamintojas arba prekybos atstovas neprisiima atsakomybės už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo naudojimo.

Lauko skalbinių džiovyklės ir tiekiamo komplekto tikrinimas

NURODYMAS! Pažeidimo pavojus!

Jei neatsargiai atidarysite pakuotę, galite pažeisti lauko skalbinių džiovyklę. Išpakuodami nenaudokite smailių daiktų.

1. Išimkite lauko skalbinių džiovyklę iš pakuotės.
2. Pašalinkite visas pakuotės medžiagas ir visas apsaugines plėveles.
3. Patikrinkite, ar tiekiamame komplekte yra visos dalys (žr. A pav.).
4. Patikrinkite, ar nepažeista lauko skalbinių džiovyklė ir atskiros dalys. Jei taip yra, lauko skalbinių džiovyklės nenaudokite. Kreipkitės į gamintoją garantiniame talone nurodytu klientų aptarnavimo centro adresu.

Tiekiamas komplektas / dalys

1 4 lyno gnybtai 2 4 svirtys 3 Įsukimo įrankis 4 2 apsauginiai dangteliai 5 Įsukimo į žemę inkaro dangtis 6 Tarpinis elementas 7 18 mm skersmens 483 mm ilgio aliumininis vamzdelis 8 Įsukimo į žemę inkaras 9 Apsauginis apdangalas 10 Pastatymo vamzdis 11 Įtempiamas lynas 12 2 žvaigždės 13 Rankena ant įtempiamo lyno (B pav.) 14 Fiksatoriali ant viršutinės žvaigždės (B pav.) 15 2 suėmimo mygtukai ant žvaigždžių (B, C pav.) 16 Dantytasis bėgelis (C pav.) 17 Lynas skalbiniams (D pav.) 18 Angos (G pav.)

Techniniai duomenys

Tipas: 30154

Svoris: apie 3,5 kg

Pastatymo vamzdžio matmenys (ø): 50 mm

Lauko skalbinių džiovyklės matmenys (ø): apie 2,95 m

Maksimali žvaigždžių apkrova: 150 kg

Artikulo numeris: 290201

Saugos nurodymai

DĖMESIO: Prieš kiekvieną naudojimą reikia patikrinti, ar skalbinių džiovyklė nesugadinta. Sugadintą džiovyklę naudoti draudžiama.

Kabinkite tolygiai. Nekabinkite skalbinių esant stipriam vėjui! Įrenkite skalbinių džiovyklą taip, kad būtų galima laisvai pasukti. Prieš suskleisdami arba padėdami, nuimkite visus skalbinių segtukus, kitaip gali būti pažeistas stovo vamzdis. Laikydami skalbinių džiovyklą, naudokite elastinę juostą arba apsauginį apvalkalą, kad virvės nesusipainiotų.

Atsargiai! Žiūrėkite, kad vaikai nenaudotų skalbinių džiovyklos kaip treniruoklio ar karuselės. Kyla pavojus apsivynioti virve – pavojus uždusti! Šis gaminys nėra žaislas vaikams. Po naudojimo suskleiskite skalbinių džiovyklą. Uždarykite tvirtinimo prie žemės įtaiso dangtį, kai ištraukiate skalbinių džiovyklą.

Polietileno pakuotė nėra vaikams skirtas žaislas – pavojus uždusti! Iškart po atidarymo išmeskite pakuotę į atliekų konteinerį. Polietilenas nekenkia aplinkai ir nėra nuodingas.

Dėmesio! Apsauginis apvalkalas nėra žaislas, nepalikite ten, kur žaidžia vaikai – kyla pavojus uždusti!

Skalbinių džiovyklos atidarymo įtempimo lyno susidėvėjimas

Visose skalbinių džiovyklose įtempimo lynas yra svarbi konstrukcinė detalė ir jo keliamoji galia labai didelė, o eksploatavimo trukmė labai ilga. Tačiau naudojant skalbinių džiovyklą gali reikėti pakeisti lyną. Jei išorinėje lyno pusėje matyti trūkusios gijos (nusitrynusios virvės), tokį

lyną reikia kuo greičiau pakeisti originaliu. Jį gausite pas mus nurodę savo lauko skalbinių džiovyklės tipą.

Naudojamas sugadintas įtempiamas lynas gali staiga nutrūkti ir blogiausiu atveju naudojimo metu galite prarasti pusiausvyrą – sužalojimų pavojus.

Stovo vamzdžio susidėvėjimas

Atsižvelgiant į pagrindą, tvirtinimo prie žemės įtaise besisukantis stovo vamzdis dėvisi. Bent kartą per metus kontroliuokite stovo vamzdžio susidėvėjimą toje vietoje, kur jis išlenda iš žemės tvirtinimo prie žemės įtaise. Nors stovo vamzdžio konstrukcija labai tvirta, dėl griovelių toje

vietoje stovo vamzdis gali susilpnėti. Jei per visą stovo vamzdžio apimtį matote griovelius arba didelius įdubimus, reikia nedelsiant pakeisti stovo vamzdį originaliu stovo vamzdžiu.

Dėl didelių ant stovo vamzdžio esančių griovelių ar įdubimų, pvz., atsiradusių privažiavus žoliapjove arba karučiu, stovo vamzdis susilpnėja ir esant vėjui arba didelei šoninei apkrovai linkti ir sužaloti žmones.

Naują pastatymo vamzdį gausite pas mus nurodę savo lauko skalbinių džiovyklės tipą. Ir kitas konstrukcijos dalis, pvz., lyno rites ir kniedes, visada keiskite patikrintomis originaliomis atsarginėmis dalimis, tik jos užtikrins saugų lauko skalbinių džiovyklės veikimą.

Tvirtinimo prie žemės įtaiso montavimas

Parinkite pastatymo vietą, kurioje įtempta lauko skalbinių džiovyklė galėtų laisvai suktis. Inkarą galite įsukti į žemę arba įbetonuoti priklausomai nuo žemės savybių.

1. Nuimkite apsauginius gaubtelius 4 nuo dangčio 5.
2. Užkabinkite dangtį už laikiklio ant įsukimo į žemę inkaro 8, kad jis užsifiksuotų (žr. E pav.).

Inkarą galite įsukti į žemę su komplekte esančiu įsukimo įrankiu 3 ir 7 lygiai su žeme.

1. Uždėkite abu apsauginius gaubtelius 4 ant aliumininio vamzdelio 7 galų (žr. F pav.).
2. Prakiškite aliuminį vamzdelį 7 per viršutines įsukimo įrankio 3 angas.
3. Įstatykite tarpinį elementą 6 į įsukimo į žemę inkarą 8 ir stumkite žemyn iki galo (žr. E pav.).
4. Įstatykite įsukimo įrankį į inkarą ir sukite inkarą laikrodžio rodyklės kryptimi į žemę, kol viršutinė briauna bus ant žemės.
5. Nuimkite įsukimo įrankį ir pašalinkite iš inkaro patekusią žemę.
6. Įstatykite lauko skalbinių džiovyklę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovyklės vertikalumą (žr. G pav.).

Jau galite naudoti lauko skalbinių džiovyklę.

Įsukimo į žemę inkaro įbetonavimas

Jei lauko skalbinių džiovyklę norite pastatyti smėlingoje ar akmeningoje vietoje, inkarą įbetonuokite, kad užtikrintumėte stabilumą.

1. Iškaskite kastuvu ar semtuvu maždaug 40 cm skersmens ir maždaug 30 cm angą (žr. G pav.).
2. Apatinį įsukimo į žemę inkaro galą 8 apvyniokite laikraščiu, kad uždengtumėte angas 18. Taip neužbetonuosite angų ir vėliau patekęs vanduo galės ištekėti iš inkaro.
3. Įstatykite tarpinį elementą 6 į inkarą ir stumkite žemyn iki galo (žr. E pav.).
4. Betonuokite inkarą, kaip nurodyta betono paruošimo instrukcijoje. Laikraštinis popierius ant apatinio inkaro galo įbetonuojamas kartu.
5. Kol nesustingo betonas, įstatykite lauko skalbinių džiovyklę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio 10 į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovyklės vertikalumą (žr. G pav.).
6. Vėl išimkite lauko skalbinių džiovyklę iš inkaro ir palaukite, kol betonas visiškai sukietės.

Jau galite naudoti lauko skalbinių džiovyklę.

Lauko skalbinių džiovyklės naudojimas

Skalbinių džiovyklės išskleidimas ir aukščio reguliavimas

Atleisdami viršutinį raudonos spalvos laikomąjį jungiklį, galite reguliuoti skalbinių džiovyklės stovo aukštį. Taip pritaikysite pageidaujamą darbinį aukštį. Džiovyklei išskleisti pirmiausiai ištraukite žvaigždės pavidalo dalies strypus iš jų fiksatoriaus (žr. B pav.).

Įtempimas trosų

Traukiant rankenėlę, skalbinių džiovyklė išsiskleidžia, tuo pačiu metu įtempiamos virvės, ypač lengva tai padaryti įmontuotu kėlikliu. Džiovyklei suskleisti paspauskite apatinę raudonos spalvos rankenėlę, ir džiovyklė susiskleis.

Papildomas virvių įtempimas

NIEKADA neatleiskite virvių spaustukų 1 strypų galuose, išskyrus tuos atvejus, kai keičiate virves!

1. Skleiskite skalbinių džiovyklę tol, kol apatinė žvaigždės pavidalo dalis užsifiksuos krumpliniame bėgelyje.
2. Kaip įmanoma tolygiau paskirstykite atsipalaidavusias visų apskritimų skalbinių virves, esančias visose 4 pusėse (žr. D pav.).
3. Toliau palengva skleiskite ir paskirstykite virves, kol bus pasiekta naudojimo padėtis arba įsitemps kraštinis virvių apskritimas. Svarbu! Naudojimo padėtis – tai 30–35 cm atstumas tarp žvaigždės pavidalo dalių!

Lauko skalbinių džiovyklės suskleidimas

1. Nuimkite nuo lyno skalbiniams 17 visus daiktus.
2. Atlaisvinkite suėmimo mygtuką 15 ant apatinės žvaigždės 12 (žr. C pav.).
3. Patraukite apatinę žvaigždę už rankenėlės žemyn iki galo.
4. Įstumkite svirtis 2 į viršutinės žvaigždės fiksatorius 14, kol jos užsifiksuos (žr. B pav.).
5. Jei lauko skalbinių džiovyklės nebenaudosite arba norite padėti laikyti, uždėkite ant jos apsauginį apdangalą 9, kaip aprašyta skyriuje „Laikymas“.

Laikymas

Suskleiskite lauko skalbinių džiovyklę ir traukite apsauginį apdangalą 9 iš viršaus ant lauko skalbinių džiovyklės. Išimkite lauko skalbinių džiovyklę iš įsukimo į žemę inkaro 8 ir laikykite ją sausoje, nuo oro sąlygų apsaugotoje ir vaikams neprieinamoje vietoje. Apsaugokite lauko džiovyklę, kad nenuvirstų.

Priežiūros nurodymas

Jūsų kokybiškas gaminys yra pagamintas iš oro sąlygoms atsparių medžiagų ir jį galima apipurkšti sodo žarna. Nevalykite aštriais, šiurkščiais daiktais arba agresyviomis valymo priemonėmis.

Šalinimas

Pakuotės šalinimas

Šalinkite atrūšiuotas pakuotės medžiagas. Popierių ir kartoną šalinkite kaip makulatūrą, plėveles atiduokite į žaliavų surinkimo punktą.

Lauko skalbinių džiovyklės šalinimas

Lauko skalbinių džiovyklę šalinkite pagal Jūsų šalyje galiojančias atliekų tvarkymo taisykles.

Šiam prietaisui suteikiama 3 metų garantija nuo pirkimo datos. Jei šis gaminys yra su trūkumais, turite įstatymines teises šio gaminio pardavėjo atžvilgiu. Šių įstatyminių teisių mūsų toliau pateikta garantija neapriboja.

Garantijos sąlygos

Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos. Prašome išsaugoti originalų kasos čekį. Šis dokumentas reikalingas įrodyti pirkimą.

Jei per 3 metų laikotarpį nuo gaminio pirkimo datos nustatoma medžiagų ar gamybos klaida, gaminį mes savo nuožiūra nemokamai suremontuosime arba pakeisime. Ši garantija suteikiama, jei 3 metų laikotarpiu pateikiamas sugedęs prietaisas ir pirkimo čekis (kasos čekis) bei trumpai aprašoma, koks yra trūkumas ir kada jis atsirado.

Jei šiam defektui taikoma mūsų garantija, grąžinsime Jums suremontuotą arba naują gaminį. Suremontavus ar pakeitus gaminį garantinis laikotarpis iš naujo neskaičiuojamas.

Garantinis laikotarpis ir įstatyminės kokybės reklamacijos

Įstatyminė garantijos prievolė garantinio laikotarpio neprailgina. Tai galioja ir pakeistoms ir suremontuotoms dalims. Apie galimus pirkimo metu jau esančius pažeidimus ir trūkumus reikia pranešti iš karto po išpakavimo. Pasibaigus garantiniam laikotarpiui remonto darbai mokami.

Garantijos apimtis

Prietaisas buvo kruopščiai gaminamas, laikantis griežčiausių kokybės reikalavimų, ir prieš išsiunčiant buvo atidžiai patikrintas.

Garantija galioja medžiagų ir gamybos klaidoms. Garantija netaikoma gaminio dalims, kurios įprastai susidėvi ir todėl vertinamos kaip susidėvinčios dalys, pvz., lynai ir apsauginis apdangalas.

Ši garantija nesuteikiama, jei gaminys buvo pažeistas, netinkamai naudotas ar prižiūrėtas. Gaminio naudojimui pagal paskirtį reikia tiksliai laikytis visų naudojimo instrukcijoje esančių nurodymų. Naudojimo tikslų ir veiksmų, kurie yra draudžiami arba dėl kurių įspėjama šioje naudojimo instrukcijoje, būtina atsisakyti.

Gaminys yra skirtas asmeniniam naudojimui, o ne komerciniam naudojimui. Dėl netinkamo valdymo, jėgos naudojimo ir operacijų, kurias atliko ne mūsų įgaliotas klientų aptarnavimo skyrius, prarandama garantija.

Veiksmai garantiniu atveju

Kad būtų užtikrintas greitas Jūsų prašymo peržiūrėjimas, laikykitės šių nurodymų:

• Turėkite paruoštą visiems užklausimams kasos čekį ir artikulo numerį (IAN 290201) kaip pirkimo įrodymą.
• Artikulo numerį galite rasti specifikacijų lentelėje, ant graviūros, titulinio šios instrukcijos lapo (apačioje kairėje pusėje) arba lipduko nugarinėje ar apatinėje pusėje.
• Jei pasitaikytų veikimo sutrikimų ar kitų trūkumų, pirmiausia susisiekite su toliau nurodytu klientų aptarnavimo skyriumi telefonu arba elektroniniu paštu.
• Defektuotą gaminį tada galėsite nemokamai siųsti Jums nurodytu klientų aptarnavimo skyriaus adresu. Siųsdami pridėkite pirkimo čekį (kasos čekį) ir nurodykite, koks yra trūkumas ir kada jis atsirado.

Internetiniame puslapyje www.lidl-service.com galite atsisiųsti šį ir kitus naudotojo žinynus, vaizdo įrašus apie gaminius ir programinę įrangą.
