MANUAL DE UTILIZARE IAN 278114 AQUAPUR

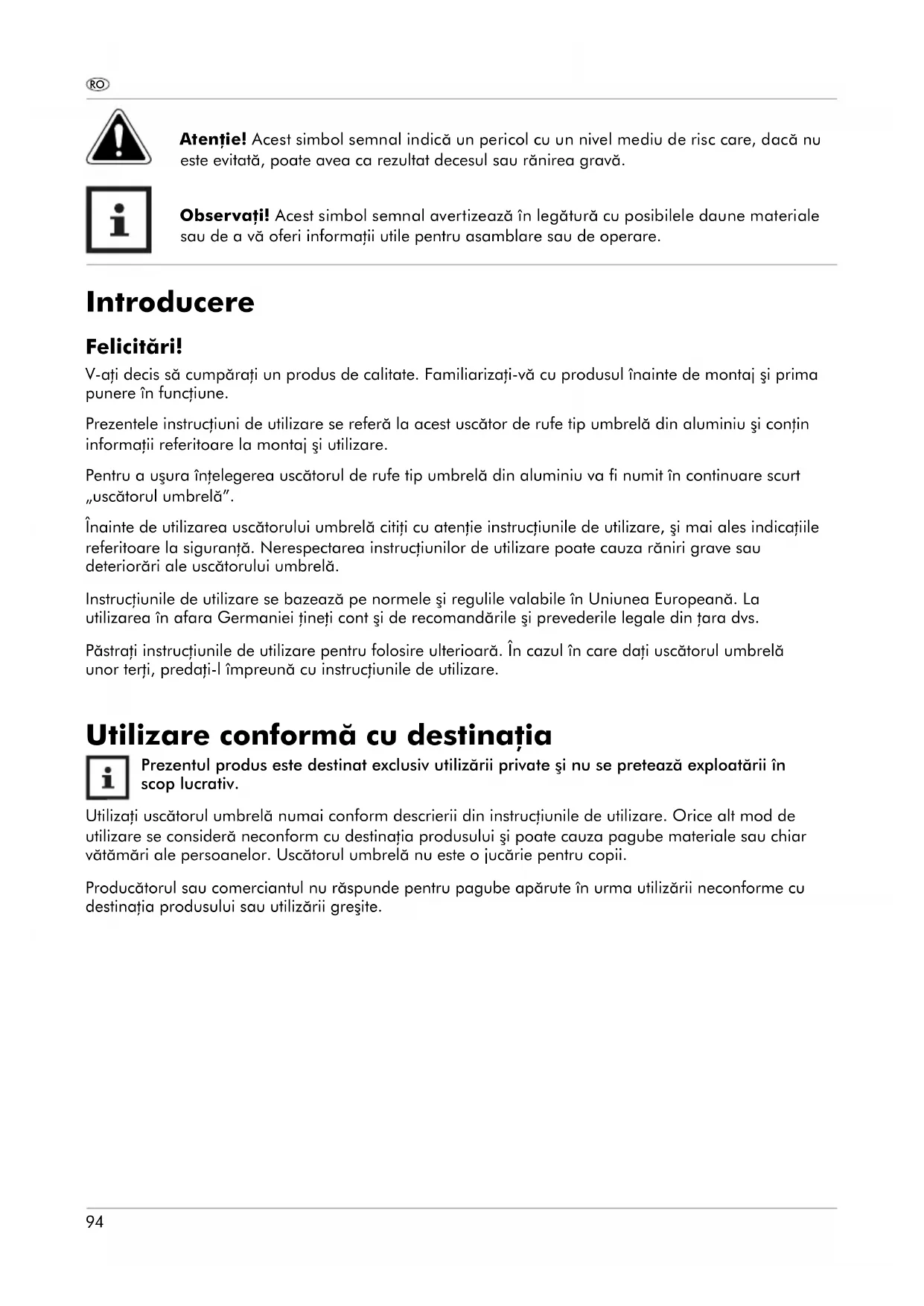

Atentie! Acest simbol semnal indică un pericol cu un nivel mediu de risc care, dacă nu este evitată, poate avea ca rezultat decesul sau rănirea gravă.

Observați! Acest simbol semnal avertizează în legătură cu posibilele daune materiale sau de a vă oferi informații utile pentru asamblare sau de operare.

Introducere

Felicitări!

V-ați decis să cumpărați un produs de calitate. Familiarizați-vă cu produsul înainte de montaj și prima punere în funcțiune.

Prezentele instrucțiuni de utilizare se referă la acest uscător de rufe tip umbrelă din aluminiu și conțin informații referitoare la montaj și utilizare.

Pentru a ușura înțelegerea uscătorul de rufe tip umbrelă din aluminiu va fi numit în continuare scurt „uscătorul umbrelă”.

Înainte de utilizarea uscătorului umbrelă citiți cu atenție instrucțiunile de utilizare, și mai ales indicațiile referitoare la siguranță. Nerespectarea instrucțiunilor de utilizare poate cauza răniri grave sau deteriorări ale uscătorului umbrelă.

Instrucțiunile de utilizare se bazează pe normele și regulile valabile în Uniunea Europeană. La utilizarea în afara Germaniei țineți cont și de recomandările și prevederile legale din țara dvs.

Păstrați instrucțiunile de utilizare pentru folosire ulterioară. În cazul în care dați uscătorul umbrelă unor terți, predați-l împreună cu instrucțiunile de utilizare.

Utilizare conformă cu destinația

Prezentul produs este destinat exclusiv utilizării private și nu se pretează exploatării în scop lucrativ.

Utilizați uscătorul umbrelă numai conform descrierii din instrucțiunile de utilizare. Orice alt mod de utilizare se consideră neconform cu destinația produsului și poate cauza pagube materiale sau chiar vătămări ale persoanelor. Uscătorul umbrelă nu este o jucărie pentru copii.

Producătorul sau comerciantul nu răspunde pentru pagube apărute în urma utilizării neconforme cu destinația produsului sau utilizării greșite.

Verificați uscătorul umbrelă și conținutul pachetului

NOTĂ! Pericol de deteriorare!

La deschiderea neatentă a ambalajului, uscătorul umbrelă se poate deteriora. Nu utilizati obiecte ascuțite la dezambalare.

1. Scoateți uscătorul umbrelă din ambalaj.
2. Îndepărtați ambalajul și toate foliile de protecție.
3. Verificați dacă pachetul este complet (vezi Fig. A).
4. Controlați dacă uscătorul umbrelă sau componentele individuale prezintă deteriorări. Într-un asemenea caz nu utilizați uscătorul umbrelă. Adresați-vă producătorului la adresa unității de service indicată în fișa de garanție.

Continutul pachetului / Componente

1 Bride fixare frânghii, × 4
2 Brate, × 4
3 Sculă înșurubare
4 Căpăcel de protectie, 2 ×
5 Capacul şurubului de ancorare în sol
6 Distanțier
7 Teavă din aluminiu, ø 18 mm, L 483 mm
8 Šurub de ancorare în sol
9 Husă de protecție
10 Picion (teavă)
11 Cordon de ridicare
12 Piesă stelată, × 2
13 Mânerul cordonului de ridicare (Fig. B)
14 Clicheți pe elementul stelat superior (Fig. B)
15 Tastă de indexare pe piesa stelată, × 2 (Fig. B, C)
16 Cremaliera (Fig. C)
17 Frânghie de rufe (Fig. D)
18 Orificii (Fig. G)

Caracteristici tehnice

Tip: 30154

Greutate: circa 3,5 kg

Diametru uscător umbrelă (ø): circa 2,95 m

Distanța dintre brațele desfăcute: circa 2,10 m

Încărcarea maximă a pieselor stelate: 150 kg

Număr articol: 290201

Instrucțiuni de siguranță

ATENTIE: Înainte de fiecare utilizare uscătorul umbrelă trebuie verificat sub aspectul deteriorărilor. Un uscător umbrelă deteriorat nu mai trebuie folosit.

Atenție la solicitarea uniformă a sârmei. Nu întindeți rufe când este vânt puternic! Amplasați suportul de uscat rufe astfel încât să poată fi rotit liber. Înainte de închidere sau depozitare, îndepărtați toate clemele de rufe, altfel se poate deteriora țeava de susținere. Pentru depozitarea suportului de uscat rufe prindeți cu o bandă elastică sau folosiți husa de protecție pentru a nu se agăța sârmele.

Precauție: asigurați-vă că suportul de uscat rufe nu va fi folosit ca și carusel de către copii. Pericol de înfășurare în sărme – acest produs nu este o jucărie. După utilizare, închideți suportul de uscat rufe. După ce ați scos suportul de uscat rufe, închideți capacul de la ancorajul în sol.

Ambalajul PE nu este jucărie pentru copii – Pericol de asfixiere! Ambalajul se elimină ca deșeu imediat după deschidere. PE este ecologic și non-toxic. Atenție: Husa de protecție o jucărie – a nu se lăsa la îndemâna copiilor – Pericol de sufocare!

Uzura funiei pentru deschiderea suportului de uscat rufe

Funia pentru deschidere este un detaliu important al suportului de uscat rufe/uscătorului și este fabricată pentru o sarcină maximă și durabilitate mare. Totuși, pe durata de viață a aparatului poate fi necesară schimbarea acesteia. Când pe exteriorul funiei de deschidere ore rupte (erodarea firelor), este necesară înlocuirea funiei, neapărat cu una originală nouă. Îl pe acesta [cordonul de ridicare] direct de la noi, cu indicarea tipului de uscător umbrelă.

Un cordon de ridicare defect se poate rupe brusc în timpul utilizării și dvs. ați putea în cel mai rău caz să vă pierdeți echilibrul – pericol de rănire.

Uzura tevii de susținere

În funcție de condițiile solului, țeava care se rotește în ancoraj sau în manșonul de fixare în sol este supusă uzurii. Vă rugăm să verificați cel puțin o dată pe an uzura zonei în care țeava iese din manșonul pentru sol/ancoraj. Cu toate că țeava este concepută cu siguranțe multiple, e apărute în această zonă pot destabiliza țeava. Imediat ce observați șanțuri sau deformări ce în această zonă, țeava trebuie înlocuită numaidecât – neapărat cu una nouă.

Din cauza unor şanțuri adânci sau deformări produse de ex. cu mașina de tuns gazonul sau cu roaba, țeava de susținere este destabilizată și se poate răsturna când bate vântul sau când citată neuniform, producând accidente.

Primiti un picior nou direct de la noi, cu indicarea tipului de uscător umbrelă. Înlocuiti și alte componente, ca de ex. role de frânghie și nituri întotdeauna cu piese de schimb originale controlate, doar acestea putând asigura funcționarea sigură a uscătorului dvs. umbrelă.

Montajul şurubului de ancorare în sol

Alegeți un loc unde uscătorul umbrelă deschis se poate roti liber. În funcție de tipul solului, şurubul de ancorare poate fi montat în sol fie prin înşurubare, fie prin betonare.

1. Îndepărtați căpăcelele de protectie 4 de pe capacul 5.

2. Introduceți capacul în suportul corespunzător de pe şurubul de ancorare 8 până când se fixează (vezi fig. E).

Înşurubati şurubul de ancorare în sol

Puteți îngropa şurubul de ancorare complet, până la nivelul solului, prin înşurubare cu ajutorul sculei de înşurubare 3 și al țevii 7, livrate în pachet.

1. Introduceti cele două căpăcele de protectie 4 în capetele tevii de aluminiu 7 (vezi fig. F).

2. Treceti teava de aluminiu 7 prin orificiile din partea de sus a sculei de înşurubare 3.

3. Introduceți distanțierul 6 în şurubul de ancorare 8 și împingeți-l până la fund (vezi fig. E).

4. Introduceți scula de înșurubare în șurubul de ancorare și înșurubați șurubul de ancorare în sensul acelor de ceasornic în sol până când muchia superioară a acestuia ajunge la același nivel cu solul.

5. Scoateți scula de înșurubare din șurubul de ancorare și îndepărtați pământul care a intrat în acesta.

6. Montați uscătorul umbrelă în șurubul de ancorare introducând piciorul uscătorului în șurubul de ancorare până la marcajul săgeată de pe picior și controlați verticalitatea poziției uscătorului umbrelă cu ajutorul unei nivele (vezi fig. G).

Acum uscătorul umbrelă este gata de utilizare.

Betonarea şurubului de ancorare

În cazul în care doriți să montați uscătorul umbrelă într-un sol nisipos sau pietros, şurubul de ancorare trebuie betonat pentru a asigura stabilitatea.

1. Cu un târnăcop sau o lopată faceți o groapă în sol de circa 40 cm diametru și 30 cm adâncime (vezi fig. G).

2. Înfășurați capătul de jos al şurubului de ancorare 8 în hârtie de ziar pentru a acoperi orificiile 18. Astfel orificiile 18 nu vor fi obturate cu beton și vor permite ulterior scurgerea apei care a pătruns în şurubul de ancorare.

3. Introduceți distanțierul 6 în şurubul de ancorare 8 și împingeți-l până la fund (vezi fig. E).

4. Betonați șurubul de ancorare urmând procedura indicată pentru betonul pe care îl folosiți. Se va betona și hârtia de ziar de la capătul de jos a șurubului de ancorare.

5. Înainte de întărirea completă a betonului montați uscătorul umbrelă în șurubul de ancorare împingând piciorul 10 până la marcajul săgeată de pe acesta și controlați verticalitatea poziției uscătorului umbrelă cu ajutorul unei nivele (vezi fig. G).

6. Scoateți uscătorul umbrelă din şurubul de ancorare și așteptați până când betonul s-a întărit complet.

Acum uscătorul umbrelă este gata de utilizare.

Utilizarea uscătorului umbrelă

Deschiderea suportului de uscat rufe și reglarea înălțimii

Prin slăbirea butonului roșu de sus puteți regla înălțimea suportului de uscat rufe pe țeava de susținere, alegând înălțimea ideală pentru dvs. Petru deschidere trageți întâi brațele din rozeta aflată în partea de sus (vezi fig. B).

Întinderea cu tractiune

Trăgând de mâner se deschide suportul de uscat rufe, simultan se întinde sârma. Acest lucru este deosebit de ușor datorită scripetelui montat.

Tensionarea sârmei

Nu deschideți niciodată clemele pentru sărmă din capătul brațelor – numai atunci când o înlocuți!

1. Deschideți suportul de uscat rufe până când rozeta din partea de jos se blochează în șina dințată.
2. Distribuiți sârma lejer pe cele patru laturi, pe cât posibil în mod egal în toate cercurile, prin tragere ușoară de sărmă (vezi fig. D).
3. Deschideți și distribuiți sârma pas cu pas până afi ajuns în poziția de utilizare, respectiv ultimul cerc este întins. Important! Poziția de utilizare: distanța între rozete 30-35 cm!

Strângerea uscătorului umbrelă

1. Îndepărtați toate obiectele de pe frânghia de rufe 17.
2. Eliberați tasta de indexare 15 de pe piesa stelată inferioară 12 (vezi fig. C).
3. Trageți de mâner piesa stelată inferioară până în poziția cea mai joasă.
4. Împingeti brațele 2 în clicheții 14 de pe piesa stelată superioară, până când se fixează (vezi fig. B).
5. Când nu mai doriți să utilizați uscătorul umbrelă sau doriți să-l depozitați trageți husa de protecție 9 peste acesta, conform celor descrise la capitolul „Păstrare”.

Păstrare

Închideți (strângeți) uscătorul umbrelă și trageți husa de protecție 9 de sus peste acesta. Scoateți uscătorul umbrelă din şurubul de ancorare 8 și păstrați-l într-un loc uscat, ferit de vânt și unde copiiii nu au acces. Asigurați uscătorul umbrelă împotriva răsturnării.

Instrucțiuni de întreținere

Produsul este confectionat dintr-un material rezistent la coroziune și poate fi spălat cu un furtun. Nu-l curățati cu un material aspru sau ascutit sau cu substanțe de curățat agresive.

Eliminarea deşeurilor

Aruncarea ambalajului

Eliminați ambalajul prin sortare. Cartonul se elimină în categoria deșeurilor de hârtie, foliile în categoria materialelor reciclabile.

Aruncarea uscătorului umbrelă

Aruncați uscătorul umbrelă conform reglementărilor pentru eliminarea deșeurilor valabile în țara dvs.

Garantia acordată de JUWEL H. Wüster GmbH

Stimată clientă, stimate client!

Pentru acest echipament vi se acordă 3 ani garanție începând cu data cumpărării. În caz de deficiențe ale produsului vă revin anumite drepturi legale împotriva comerciantului acestui produs. Aceste drepturi legale nu sunt limitate prin garanția noastră detaliată mai jos.

Conditii de acordare a garantiei

Termenul de garanție începe din data cumpărării. Vă rugăm păstrați bonul de casă original, care este necesar ca dovadă a cumpărării.

În cazul în care în termen de 3 ani de la data cumpărării prezentului produs apar deficiențe de material sau de fabricație, produsul va fi, la alegerea noastră, reparat sau înlocuit de noi în mod gratuit. Prezenta prestație din garanție este condiționată de prezentarea în cadrul termenului de 3 ani a echipamentul defect și a dovezii de cumpărare (bonul de casă) și de descrierea pe scurt în scris a deficienței cu menționarea datei apariției acesteia.

În cazul în care defectul este acoperit de garanția noastră, veți primi înapoi produsul reparat sau unul nou. Odată cu repararea sau preschimbarea produsului nu începe o nouă perioadă de garanție.

Perioada de garantie și pretențiile legale referitoare la deficiențe

Perioada de garanție nu se prelungește prin prestațiile din garanție, prevedere valabilă și în cazul pieselor reparate sau înlocuite. Eventualele deficiențe existente deja la cumpărare trebuie semnalate imediat după dezambalare. După expirarea perioadei de garanție reparațiile se execută contra cost.

Aplicabilitatea garantiei

Echipamentul a fost produs cu respectarea unor directive de calitate stricte și a fost controlat temeinic înainte de livrare.

Garanția se aplică deficientelor de material și de fabricație. Garanția nu se extinde asupra componentelor produsului expuse uzurii normale, care în consecință pot fi considerate piese de uzură, de ex. frânghiile de rufe și husa de protecție.

Prezenta garanție se pierde dacă produsul a fost stricat, folosit sau întreținut incorect. Pentru utilizarea corectă a produsului trebuie respectate exact toate indicațiile din instrucțiunile de utilizare. Se vor evita neapărat acțiuni și utilizări în scopuri care în instrucțiunile de utilizare apar ca și contraindicații sau avertizări.

Produsul este destinat exclusiv utilizării private și nu pentru exploatarea în scop lucrativ. Garanția se pierde în caz de utilizare abuzivă și incorectă, de aplicare de violență și de intervenții ce nu sunt efectuate de service-ul nostru autorizat.

procedura de garantie

Pentru a asigura procesarea rapidă a problemei dvs., va rugăm să urmati indicațiile de mai jos:

• Pentru orice solicitări păstrați bonul de casă și numărul de articol (IAN 290201) ca dovadă a cumpărării.
• Numărul de articol îl găsiți pe plăcuța indicatoare, gravat, pe pagina de titlu a instrucțiunilor (stânga jos) sau ca etichetă aplicată pe partea din spate sau de jos.
• În cazul aparitiei de defecte de functionare sau de alte deficiențe, contactați prima dată telefonic sau prin e-mail service-ul indicat mai jos.
• Produsul înregistrat ca defect puteți apoi să-l trimiteți fără costuri de transport pe adresa service-ului ce v-a fost comunicată, împreună cu dovada de cumpărare (bonul de casă) și indicarea deficienței și a datei aparitiei acesteia.

Puteți descărca acest material și multe alte manuale, prezentări video de produs și software la adresa www.lidl-service.com.
