IAN 290201 - Skalbinių džiovykla AQUAPUR - Nemokama naudojimo instrukcija

Produkto tipas	Skėtinis džiovintuvas skalbinių
Prekės ženklas	AquaPur
Modelis	IAN 290201
Išskleisti matmenys (skersmuo)	Maždaug 295 cm
Atstumas tarp atvirų rankų	Maždaug 210 cm
Stiebo skersmuo	50 mm
Svoris	Maždaug 3,5 kg
Maksimali apkrova	150 kg (tolygiai paskirstyta)
Medžiagos	Aliuminis, plastikas, tvirta virvė
Montavimo tipas	Inkaravimas grunte (įsukant arba betonuojant)
Atidarymas	Keliamąja virve su integruotu keltuvu
Aukščio reguliavimas	Taip, su stelažu ir rankenėle
Laisvas sukimasis	Taip, stiebas sukasi lizde
Pagrindinės funkcijos	Skalbinių džiovinimas lauke, sulankstoma saugojimui
Priežiūra ir valymas	Valymas vandens srove, nenaudoti aštrių daiktų ar agresyvių ploviklių
Saugos nurodymai	Patikrinti prieš naudojimą, tolygiai paskirstyti skalbinius, nenaudoti esant stipriam vėjui, uždaryti po naudojimo, laikyti vaikams nepasiekiamoje vietoje
Atsarginės dalys	Keliamoji virvė, stiebas, apsauginis dangtelis, kitos susidėvinčios dalys
Remontas	Galima pakeisti virves, stiebą ir kitus komponentus originaliomis dalimis
Garantija	3 metai nuo pirkimo datos
Bendra informacija	Tik privatus naudojimas, ne komercinis

Dažnai užduodami klausimai - IAN 290201 AQUAPUR

Kaip sumontuoti AquaPur IAN 290201 skalbinių džiovintuvą?

Pasirinkite atvirą vietą. Galite įsukti inkarą į žemę naudodami pridedamą įrankį arba betonuoti, kad būtų didesnis stabilumas. Vykdykite instrukcijoje aprašytus veiksmus: nuimkite apsauginius gaubtus, užfiksuokite dangtelį, tada įsukite arba betonuokite atramą. Įstatykite stiebą iki rodyklės ir patikrinkite vertikalumą gulsčiuku.

Kaip atidaryti ir uždaryti skėtinį džiovintuvą?

Norėdami atidaryti, lėtai traukite raudoną kėlimo virvės rankeną ta pačia kryptimi kaip dešinė ranka. Apatinė žvaigždėta šerdis slenka aukštyn ir automatiškai užsifiksuoja. Norėdami uždaryti, pašalinkite visus skalbinius, paspauskite apatinės žvaigždės dalies rankenos mygtuką, traukite visiškai žemyn, tada stumkite rankas į viršutines įpjovas, kol užsifiksuos.

Kokia maksimali apkrova?

Maksimali apkrova yra 150 kg, su sąlyga, kad skalbiniai tolygiai paskirstyti ant keturių rankų. Netolygiai paskirstyta apkrova arba stiprus vėjas gali išbalansuoti džiovintuvą.

Ar galiu naudoti džiovintuvą esant vėjuotam orui?

Ne, nerekomenduojama džiovinti skalbinių esant stipriam vėjui. Skėtinis džiovintuvas turi laisvai suktis, o stiprus vėjas gali jį apversti arba pažeisti stiebą.

Kaip prižiūrėti gaminį?

Valykite vandens srove. Nenaudokite aštrių, šiurkščių daiktų ar agresyvių ploviklių. Reguliariai tikrinkite kėlimo virvės ir stiebo būklę: pakeiskite, jei pastebėsite įplyšimus ar griovelius.

Kur nusipirkti atsargines dalis?

Originalios atsarginės dalys (kėlimo virvė, stiebas, apsauginis dangtis ir kt.) yra tiesiogiai prieinamos iš gamintojo. Užsakydami nurodykite džiovintuvo tipą (IAN 290201).

Kaip sureguliuoti džiovintuvo aukštį?

Atblokuokite viršutinės žvaigždės šerdies rankenėlę, perkelkite ją ant stovo norimame aukštyje, tada atleiskite rankenėlę, kad užsifiksuotų. Prieš atidarydami atlaisvinkite rankas traukdami jas į išorę.

Ką daryti, jei kėlimo virvė įplyšta?

Nedelsiant pakeiskite originalia virve. Sugedusi virvė gali staiga plyšti ir sukelti pusiausvyros praradimą bei susižalojimo riziką. Susisiekite su klientų aptarnavimo tarnyba, nurodydami modelį.

Ar džiovintuvas pristatomas su apsauginiu dangčiu?

Taip, apsauginis dangtis yra įtrauktas į pristatymą. Jis apsaugo džiovintuvą laikant ir neleidžia virvėms susipainioti.

Kokia garantijos trukmė?

Garantija yra 3 metai nuo pirkimo datos. Ji apima medžiagų ir gamybos defektus, bet ne normalų dėvėjimąsi (virvė, dangtis). Išsaugokite pirkimo kvitą kaip įrodymą.

NAUDOJIMO INSTRUKCIJA IAN 290201 AQUAPUR

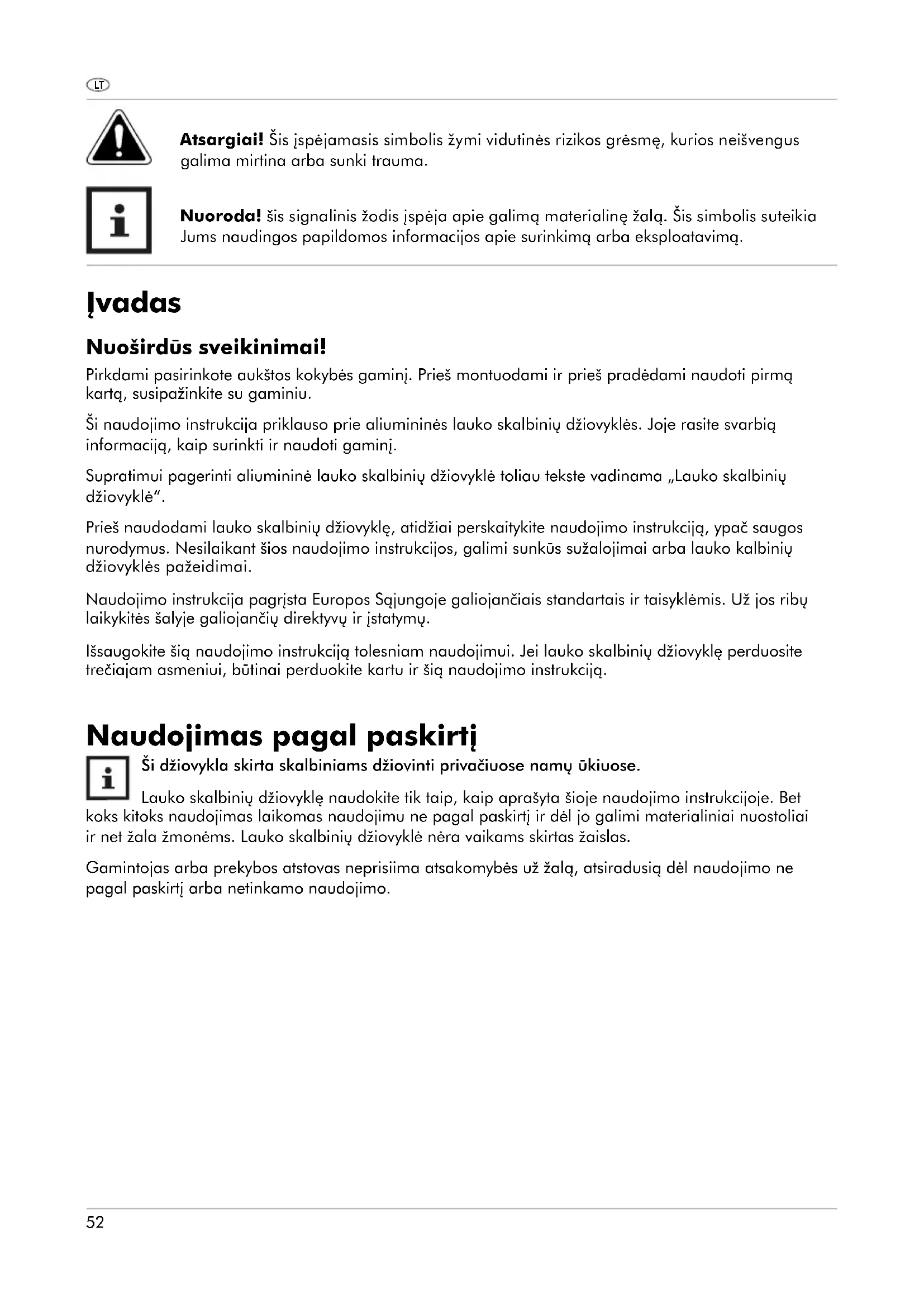

Nuoroda! Šis signalinis žodis įspėja apie galimą materialinę žalą. Šis simbolis suteikia Jums naudingos papildomos informacijos apie surinkimą arba eksploatavimą.

Įvadas

Nuoširdūs sveikinimai!

Pirkdami pasirinkote aukštos kokybės gaminį. Prieš montuodami ir prieš pradėdami naudoti pirmą kartą, susipažinkite su gaminiu.

Ši naudojimo instrukcija priklauso prie aliuminės lauko skalbinių džiovyklės. Joje rasite svarbią informaciją, kaip surinkti ir naudoti gaminį.

Supratimui pagerinti aliuminė lauko skalbinių džiovykle toliau tekste vadinama „Lauko skalbinių džiovykle“.

Prieš naudodami lauko skalbinių džiovykle, atidžiai perskaitykite naudojimo instrukciją, ypač saugos nurodymus. Nesilaikant šios naudojimo instrukcijos, galimi sunkūs sužalojimai arba lauko skalbinių džiovyklės pažeidimai.

Naudojimo instrukcija pagrįsta Europos Sąjungoje galiojančiais standartais ir taisyklėmis. Už jos ribų laikykitės šalyje galiojančių direktyvų ir įstatymų.

Išsaugokite šią naudojimo instrukciją tolesniam naudojimui. Jei lauko skalbinių džiovykle perduosite trečiajam asmeniui, būtinai perduokite kartu ir šią naudojimo instrukciją.

Naudojimas pagal paskirtį

Ši džiovykle skirta skalbiniams džiovinti privačiuose namų ūkiuose.

Lauko skalbinių džiovykle naudokite tik taip, kaip aprašyta šioje naudojimo instrukcijoje. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį ir dėl jo galimi materialiniai nuostoliai ir net žala žmonėms. Lauko skalbinių džiovykle nėra vaikams skirtas žaislas.

Gamintojas arba prekybos atstovas neprisiima atsakomybės už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo naudojimo.

Lauko skalbinių džiovyklės ir tiekiamo komplekto tikrinimas

NURODYMAS! Pažeidimo pavojus!

Jei neatsargiai atidarysite pakuotę, galite pažeisti lauko skalbinių džiovyklę. Išpakuodami nenaudokite smailių daiktų.

1. Išimkite lauko skalbinių džiovyklę iš pakuotės.
2. Pašalinkite visas pakuotės medžiagas ir visas apsaugines plėveles.
3. Patikrinkite, ar tiekiamame komplekte yra visos dalys (žr. A pav.).
4. Patikrinkite, ar nepažeista lauko skalbinių džiovyklė ir atskiros dalys. Jei taip yra, lauko skalbinių džiovyklės nenaudokite. Kreipkitės į gamintoją garantiniame talone nurodytu klientų aptarnavimo centro adresu.

Tiekiamas komplektas / dalys

1 4 lynų gnybtai 2 4 svirtys 3 Įsukimo įrankis 4 2 apsauginiai dangteliai 5 Įsukimo į žemę inkaro dangtis 6 Tarpinis elementas 7 18 mm skersmens 483 mm ilgio aliumininis vamzdelis 8 Įsukimo į žemę inkaras 9 Apsauginis apdangalas 10 Pastatymo vamzdis 11 Įtempiamas lynas 12 2 žvaigždės 13 Rankena ant įtempiamo lyno (B pav.) 14 Fiksatoriai ant viršutinės žvaigždės (B pav.) 15 2 suėmimo mygtukai ant žvaigždžių (B, C pav.) 16 Dantytasis begelis (C pav.) 17 Lynas skalbiniams (D pav.) 18 Angos (G pav.)

Techniniai duomenys

Tipas: 30154

Svoris: apie 3,5 kg

Pastatymo vamzdžio matmenys (Ø): 50 mm

Lauko skalbinių džiovyklės matmenys (Ø): apie 2,95 m

DĖMESIO: Prieš kiekvieną naudojimą reikia patikrinti, ar skalbinių džiovyklė nesugadinta. Sugadintą džiovyklę naudoti draudžiama.

Kabinkite tolygiai. Nekabinkite skalbinių esant stipriam vėjui! Įrenkite skalbinių džiovyklę taip, kad būtų galima laisvai pasukti. Prieš suskleisdami arba padedami, nuimkite visus skalbinių segtukus, kitaip gali būti pažeistas stovo vamzdis. Laikydami skalbinių džiovyklę, naudokite elastinę juostą arba apsauginį apvalkalą, kad virvės nesusipainiotų.

Atsargiai! Žiūrėkite, kad vaikai nenaudotų skalbinių džiovyklos kaip treniruoklio ar karuselės. Kyla pavojus apsivynioti virve - pavojus uždusti! Šis gaminys nėra žaislas

vaikams. Po naudojimo suskleiskite skalbinių džiovyklę. Uždarykite tvirtinimo prie žemės įtaiso dangtį, kai ištraukiate skalbinių džiovyklę.

Polietileno pakuotė nėra vaikams skirtas žaislas – pavojus uždusti! Iškart po atidarymo išmeskite pakuotę į atliekų konteinerį. Polietilenas nekenkia aplinkai ir nėra nuodingas.

Dėmesio! Apsauginis apvalkalas nėra žaislas, nepalikite ten, kur žaidžia vaikai – kyla pavojus uždusti!

Skalbinių džiovyklos atidarymo įtempimo lyno susidėvėjimas

Visose skalbinių džiovyklose įtempimo lynas yra svarbi konstrukcinė detalė ir jo keliamoji galia labai didelė, o eksploatavimo trukmė labai ilga. Tačiau naudojant skalbinių džiovyklę gali reikėti pakeisti lyną. Jei išorinėje lyno pusėje matyti trūkusios gijos (nusitrynusios virvės), tokį

lyną reikia kuo greičiau pakeisti originaliu. Jį gausite pas mus nurodę savo lauko skalbinių džiovyklės tipą.

Naudojamas sugadintas įtempiamas lynas gali staiga nutrūkti ir blogiausiu atveju naudojimo metu galite prarasti pusiausvyrą – sužalojimų pavojus.

Stovo vamzdžio susidėvėjimas

Atsižvelgiant į pagrindą, tvirtinimo prie žemės įtaise besisukantis stovo vamzdis dėvisi. Bent kartą per metus kontroliuokite stovo vamzdžio susidėvėjimą toje vietoje, kur jis išlenda iš žemės tvirtinimo prie žemės įtaiso. Nors stovo vamzdžio konstrukcija labai tvirta, dėl griovelių toje

vietoje stovo vamzdis gali susilpnėti. Jei per visą stovo vamzdžio apimtį matote griovelius arba didelius įdubimus, reikia nedelsiant pakeisti stovo vamzdį originaliu stovo vamzdžiu.

Dėl didelių ant stovo vamzdžio esančių griovelių ar įdubimų, pvz., atsiradusių privažiavus žoliapjove arba karučiu, stovo vamzdis susilpnėja ir esant vėjui arba didelei šoninei apkrovai gali linkti ir sužaloti žmones.

Naują pastatymo vamzdį gausite pas mus nurodę savo lauko skalbinių džiovyklės tipą. Ir kitas konstrukcijos dalis, pvz., lyno rites ir kniedes, visada keiskite patikrintomis originaliomis atsarginėmis dalimis, tik jos užtikrins saugų lauko skalbinių džiovyklės veikimą.

Tvirtinimo prie žemės įtaiso montavimas

Parinkite pastatymo vietą, kurioje įtempta lauko skalbinių džiovyklė galėtų laisvai suktis. Inkarą galite įsukti į žemę arba įbetonuoti priklausomai nuo žemės savybių.

1. Nuimkite apsauginius gaubtelius 4 nuo dangčio 5.
2. Užkabinkite dangtį už laikiklio ant įsukimo į žemę inkaro 8, kad jis užsifiksuotų (žr. E pav.).

Įsukimo į žemę inkaro įsukimas

Inkarą galite įsukti į žemę su komplekte esančiu įsukimo įrankiu 3 ir 7 lygiai su žeme.

1. Uždėkite abu apsauginius gaubtelius 4 ant aliuminio vamzdelio 7 galų (žr. F pav.).
2. Prakiškite aliuminį vamzdelį 7 per viršutines įsukimo įrankio 3 angas.
3. Įstatykite tarpinį elementą 6 į įsukimo į žemę inkarą 8 ir stumkite žemyn iki galo (žr. E pav.).
4. Įstatykite įsukimo įrankį į inkarą ir sukite inkarą laikrodžio rodyklės kryptimi į žemę, kol viršutinė briauna bus ant žemės.
5. Nuimkite įsukimo įrankį ir pašalinkite iš inkaro patekusią žemę.
6. Įstatykite lauko skalbinių džiovyklę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovyklės vertikalumą (žr. G pav.).

Jau galite naudoti lauko skalbinių džiovyklę.

Įsukimo į žemę inkaro įbetonavimas

Jei lauko skalbinių džiovyklę norite pastatyti smėlingoje ar akmeningoje vietoje, inkarą įbetonuokite, kad užtikrintumėte stabilumą.

1. Iškaskite kastuvu ar semtuvu maždaug 40 cm skersmens ir maždaug 30 cm angą (žr. G pav.).
2. Apatinį įsukimo į žemę inkaro galą 8 apvyniokite laikraščiu, kad uždengtumėte angas 18. Taip neužbetonuosite angų ir vėliau patekęs vanduo galės ištekėti iš inkaro.
3. Įstatykite tarpinį elementą 6 į inkarą ir stumkite žemyn iki galo (žr. E pav.).
4. Betonuokite inkarą, kaip nurodyta betono paruošimo instrukcijoje. Laikraštinis popierius ant apatinio inkaro galo įbetonuojamas kartu.
5. Kol nesustingo betonas, įstatykite lauko skalbinių džiovyklę su pastatymo vamzdžiu iki rodyklės žymos ant pastatymo vamzdžio į inkarą ir gulsčiuku patikrinkite lauko skalbinių džiovyklės vertikalumą (žr. G pav.).
6. Vėl išimkite lauko skalbinių džiovyklę iš inkaro ir palaukite, kol betonas visiškai sukietės.

Jau galite naudoti lauko skalbinių džiovyklę.

Lauko skalbinių džiovyklės naudojimas

Skalbinių džiovyklės išskleidimas ir aukščio reguliavimas

Atleisdami viršutinį raudonos spalvos laikomąjį jungiklį, galite reguliuoti skalbinių džiovyklės stovo aukštį. Taip pritaikysite pageidaujamą darbinį aukštį. Džiovyklės išskleidimui pirmiausiai ištraukite žvaigždės pavidalo dalies strypus iš jų fiksatoriaus (žr. B pav.).

Įtempimas trosų

Traukiant rankenėle, skalbinių džiovyklė išsiskleidžia, tuo pačiu metu įtempiamos virvės, ypač lengva tai padaryti įmontuotu kėlikliu. Džiovyklės suskleidimui paspauskite apatinę raudonos spalvos rankenėlę, ir džiovyklė susiskleis.

Papildomas virvių įtempimas

NIEKADA neatleiskite virvių spaustukų 1 strypų galuose, išskyrus tuos atvejus, kai keičiate virves!

1. Skliauskite skalbinių džiovyklę tol, kol apatinė žvaigždės pavidalo dalis užsifiksuos krumpliame bėgelyje.
2. Kaip įmanoma tolygiau paskirstykite atsipalaidavusias visų apskritimų skalbinių virves, esančias visose 4 pusėse (žr. D pav.).
3. Toliau palengva skliauskite ir paskirstykite virves, kol bus pasiekta naudojimo padėtis arba įsitemps kraštinis virvių apskritimas. Svarbu! Naudojimo padėtis - tai 30-35 cm atstumas tarp žvaigždės pavidalo dalių!

Lauko skalbinių džiovyklės suskleidimas

1. Nuimkite nuo lyno skalbiniams 17 visus daiktus.
2. Atlaisvinkite suėmimo mygtuką 15 ant apatinės žvaigždės 12 (žr. C pav.).
3. Patraukite apatinę žvaigždę už rankenėlės žemyn iki galo.
4. Įstumkite svirtis 2 į viršutinės žvaigždės fiksatorius 14, kol jos užsifiksuos (žr. B pav.).
5. Jei lauko skalbinių džiovyklės nebenaudosite arba norite padėti laikyti, uždėkite ant jos apsauginį apdangalą 9, kaip aprašyta skyriuje „Laikymas“.

Laikymas

Suskleiskite lauko skalbinių džiovyklę ir traukite apsauginį apdangalą 9 iš viršaus ant lauko skalbinių džiovyklės. Išimkite lauko skalbinių džiovyklę įsukimo į žemę inkaro 8 ir laikykite

ją sausoje, nuo oro sąlygų apsaugotoje ir vaikams neprieinamoje vietoje. Apsaugokite lauko

skalbinių džiovyklę, kad nenuvirstų.

Priežiūros nurodymas

Jūsų kokybiškas gaminys yra pagamintas iš oro sąlygoms atsparių medžiagų ir jį galima apipurkšti sodo žarna. Nevalykite aštriais, šiurkščiais daiktais arba agresyviomis valymo priemonėmis.

Šalinimas

Pakuotės šalinimas

Šalinkite atrūšiuotas pakuotės medžiagas. Popierių šalinkite kaip makulatūrą, plėveles atiduokite žaliavų surinkimo punktą.

Lauko skalbinių džiovyklės šalinimas

Lauko skalbinių džiovyklę šalinkite pagal Jūsų šalyje galiojančias atliekų tvarkymo taisykles.

Šiam prietaisui suteikiama 3 metų garantija nuo pirkimo datos. Jei šis gaminys yra su trūkumais, turite įstatymines teises šio gaminio pardavėjo atžvilgiu. Šių įstatyminių teisių mūsų toliau pateikta garantija neapriboja.

Garantijos sąlygos

Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos. Prašome išsaugoti originalų kasos čekį. Šis dokumentas reikalingas įrodyti pirkimą.

Jei per 3 metų laikotarpį nuo gaminio pirkimo datos nustatoma medžiagų ar gamybos klaida, gaminį mes savo nuožiūra nemokamai suremontuosime arba pakeisime. Ši garantija suteikiama, jei 3 metų laikotarpiu pateikiamas sugedęs prietaisas ir pirkimo čekis (kasos čekis) bei trumpai aprašoma, koks yra trūkumas ir kada jis atsirado.

Jei šiam defektui taikoma mūsų garantija, grąžinsime Jums suremontuotą arba naują gaminį. Suremontavus ar pakeitus gaminį garantinis laikotarpis iš naujo neskaičiuojamas.

Garantinis laikotarpis ir įstatyminės kokybės reklamacijos

Įstatyminė garantijos prievolė garantinio laikotarpio neprailgina. Tai galioja ir pakeistoms ir suremontuotoms dalims. Apie galimus pirkimo metu jau esančius pažeidimus ir trūkumus reikia pranešti iškart po išpakavimo. Pasibaigus garantiniam laikotarpiui remonto darbai mokami.

Garantijos apimtis

Prietaisas buvo kruopščiai gaminamas, laikantis griežčiausių kokybės reikalavimų, ir prieš išsiunčiant buvo atidžiai patikrintas.

Garantija galioja medžiagų ir gamybos klaidoms. Garantija netaikoma gaminio dalims, kurios įprastai susidėvi ir todėl vertinamos kaip susidėvinčios dalys, pvz., lynai ir apsauginis apdangalas.

Ši garantija nesuteikiama, jei gaminys buvo pažeistas, netinkamai naudotas ar prižiūrėtas. Gaminio naudojimui pagal paskirtį reikia tiksliai laikytis visų naudojimo instrukcijoje esančių nurodymų. Naudojimo tikslų ir veiksmų, kurie yra draudžiami arba dėl kurių įspėjama šioje naudojimo instrukcijoje, būtina atsisakyti.

Gaminys yra skirtas asmeniniam naudojimui, o ne komerciniam naudojimui. Dėl netinkamo valdymo, jėgos naudojimo ir operacijų, kurias atliko ne mūsų įgaliotas klientų aptarnavimo skyrius, prarandama garantija.

Veiksmai garantiniu atveju

Kad būtų užtikrintas greitas Jūsų prašymo peržiūrėjimas, laikykitės šių nurodymų:

• Turekite paruoštą visiems užklausimams kasos čekį ir artikulo numerį (IAN 290201) kaip pirkimo įrodymą.
• Artikulo numerį galite rasti specifikacijų lentelėje, ant graviravimo, tituliniame šios instrukcijos lape (apačioje kairėje pusėje) arba lipduko nugarinėje ar apatinėje pusėje.
• Jei pasitaikytų veikimo sutrikimų ar kitų trūkumų, pirmiausia susisiekite su toliau nurodytu klientų aptarnavimo skyriumi telefonu arba elektroniniu paštu.
• Defektuotą gaminį tada galėsite nemokamai siųsti Jums nurodytu klientų aptarnavimo skyriaus adresu. Siųsdami pridėkite pirkimo čekį (kasos čekį) ir nurodykite, koks yra trūkumas ir kada jis atsirado.

Internetiniame puslapyje www.lidl-service.com galite atsisiųsti šį ir kitus naudotojo žinynus, vaizdo įrašus apie gaminius ir programinę įrangą.
